Как прикрепить водосток к готовой крыше?

В этой статье:

Крепление водосточных желобов: правильно и надёжно

Канализация с нуля » Водосток

Представьте себе крышу вашего дома или коттеджа без водосточной системы. Это значит, что после таяния зимнего снега и во время каждого дождя периметр дома будет похож на водопад. Также возникает угроза надлежащему состоянию стен и фундамента дома.
Так что система отвода дождевой воды с крыши нужна обязательно. И то, как проведено крепление желоба водостока, определит надёжность всей системы.

Как установить водостоки если крыша уже покрыта?

Хорошая водосточная система прослужит долго и не доставит хлопот при эксплуатации. Разумеется, если ставить пластиковые конструкции, надеяться на них придётся не так долго, как на систему из металла с полимерным покрытием. Тут уже главным становится вопрос финансовых возможностей на текущий момент.

В любом случае только качественный монтаж позволит водостоку проработать всё то время, на которое он рассчитан. Поэтому, для устройства системы домовладельцы часто обращаются в профессиональные фирмы. Однако выполнить все работы можно и самостоятельно.

Если у вас нет никакого представления о креплении желобов водостока и прочих элементов системы отвода воды с крыши, сначала внимательно изучите весь процесс их установки.

Когда приступать?

Идеально, если крепление водосточных желобов будет произведено в строящемся доме на этапе возведения крыши, до того, как будет выполнено её покрытие. Это обеспечивает удобство монтажа и упрощает некоторые работы. Но, если вы имеете дело с полностью построенным домом, это не значит, что монтаж водосточной системы невозможен. Вам просто придётся подыскать подходящие варианты.

Обратите внимание: именно с устройства креплений и монтажа желоба начинается работа по общему монтажу системы сбора и отвода дождевой воды с крыши.

Выбор крепежа

Здесь особых тонкостей нет. Кронштейны должны соответствовать диаметру выбранных вами водосточных желобов. Убедитесь в надлежащем качестве металла.

Некоторые водосливные системы известных производителей (металлические с покрытием из полимеров) поставляются в комплекте со всеми необходимыми крепёжными элементами.

Расчёт креплений

Сколько кронштейнов потребуется для устройства желобов – зависит от материала водосточной системы. Для металлических конструкций достаточно шага в 0,5-0,6 метра. Пластиковые желоба для отвода воды желательно крепить чаще – по три кронштейна на метр. Если кровля сложная, с поворотами, внешними и внутренними углами, это необходимо учесть. Ведь для каждой стороны может потребоваться «свой» кронштейн.

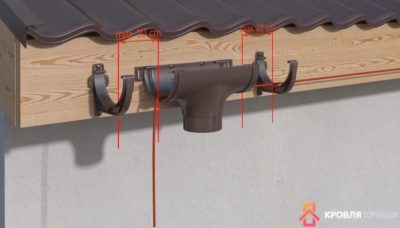

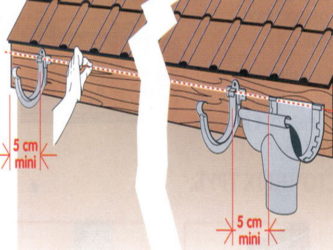

Обратите внимание: расстояние от водозаборной воронки до ближайших креплений должно составить не меньше 0,15 м.

Существует несколько способов устройства креплений для укладки желобов:

Крепление водостока к лобовой доске. Выбор такого способа чаще всего диктуется двумя обстоятельствами. Во-первых, монтаж системы сбора и отвода воды ведётся при полностью готовой крыше. Во-вторых, вы планируете устанавливать пластиковую систему водостока. Однако и металлические конструкции системы отвода воды не запрещается крепить подобным образом, при этом желательно использовать специальные короткие крюки.
Следующий способ – использование в качестве основы стропильных ног. Это возможно, если шаг стропил – не более 0,6 м. Такой метод очень надёжен и отлично подходит для крыш большой площади. Но применить его возможно только до укладки покрытия кровли.
Длинные крюки или комбинированные кронштейны можно крепить к обрешётке крыши, к её первой планке. Этот способ оптимален, если стропила устроены с шагом более 0,6 метра (если планируется ондулиновая или металлочерепичная кровля).
Последний способ разработан на случай, когда предыдущие три недоступны. Например: как крепить водосток когда лобовая доска кровли отсутствует, как и доступ к стропилам и обрешётке. Тогда в стену необходимо вмонтировать специальные костыли (металлические), и крепить к ним жёлоб с помощью шпилек.

Есть очень важный вопрос: какой должна быть толщина лобовой доски для крепления водостока? Кто-то использует обычную «двадцатку». Есть и те, кто для надёжности покупает доску толщиной 4 см. Однако умельцы-строители считают оптимальными 25-30 мм толщины.

Внимание: уклон

Никакой системы отвода воды не получится, если установка водостока на крыше не будет предусматривать правильного уклона водосточного желоба. Он делается в направлении от самой высокой точки слива к водозаборной воронке.

Здесь есть свои практически обоснованные пределы:

При недостаточном уклоне дождевая и талая вода будет застаиваться в желобах, возможен даже перелив через края.
Если смонтировать желоба с избыточным уклоном, может возникнуть слишком сильный поток воды, с которым не справится воронка.
Оптимальный уклон водосточного желоба на 1 метр горизонтального стока должен быть выдержан в пределах 0,2 – 0,7 мм.

Как выдержать уклон водостока

Чтобы понижение стока было равномерным, важно правильно устроить первое и последнее крепления жёлоба водостока.

Первый кронштейн желоба крепится в самой высокой точке стока. В зависимости от итоговой длины жёлоба нужно рассчитать уклон водостока и вычислить нижнюю точку. В ней крепится последний кронштейн. Затем, между ними необходимо натянуть тонкую верёвку или шнур. Все промежуточные крепления делать, ориентируясь на полученную линию.

Что делать дальше

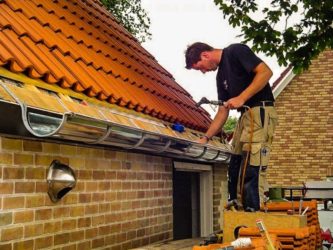

После того, как установлены все кронштейны, можно начинать укладку желобов. Здесь есть свой специфический момент: это соединение стыков. В первую очередь оно зависит от материала и конструкции водосточной системы. При любом способе можно найти и недостатки, и преимущества:

клеевые соединения получаются крепкими, но создают проблемы при демонтаже и ремонте водостока;
резиновые уплотнители обеспечат герметичность, но при резких перепадах температур могут деформироваться;
метод холодной сварки требует, чтобы система водостока была защищена от серьёзных механических воздействий.

Крепление каждого желоба водостока – дело ответственное и серьёзное. Знания о процессе монтажа всей системы очень полезны и важны. При желании и необходимости вы сможете самостоятельно обустроить сток воды с крыши или просто внимательно проконтролировать работу приглашённых специалистов.

Источник: http://stroyusnulya.com/kreplenie-zheloba-vodostoka-na-kryshe-doma-pravila-i-sposoby.html

Водостоки для крыши металлические монтаж своими руками — Лучшие фасады частных домов

Частный дом должен быть снабжен системой водостока, с помощью которой будет осуществляться отвод талых и дождевых вод с поверхности крыши. Эта мера защитит фасад дома от излишней влаги и разрушения фундамента. Чаще всего для этого используются металлические водостоки для крыши, монтаж которых можно выполнить своими руками. Чтобы сделать все правильно, надо иметь некоторое представление о материалах, устройстве и методах изготовления водоводов.

Материалы для водовода

Водостоки производят из следующих материалов: металл и пластик. Самым экономичным из них считается оцинкованный металл.

Пластиковые водостоки имеют малый вес, хорошо выглядят, но не настолько прочны, как металлические. Если в холодное время в них заледенеет вода, это может привести к трещинам или полному разрушению конструкции.

При обустройстве водовода своими руками стоит обратить внимание на вариант из металла, окрашенного в тон крыше. Он сочетается по цвету с покрытием крыши и выглядит очень декоративно. Такой водосток будет практичен и надежен в эксплуатации при любых климатических условиях.

Изделия из металла намного прочнее

Металлические водостоки бывают нескольких видов:

Различия между ними в основном состоят в сроке эксплуатации и цене изделия.

Среди преимуществ металлических водостоков стоит выделить следующие:

надежность;
устойчивость к температурным колебаниям (от -60 до +130°C);
прочность;
устойчивость к воздействию окружающей среды;
способность выдерживать снеговые нагрузки.

Среди недостатков можно отметить:

Стоимость медной конструкции достаточно высока

более высокую стоимость, чем у пластиковых;
склонность к коррозии при появлении царапин;
сложная установка и крепление;
большой вес конструкции;
крепление только на крышах, имеющих угол в 90 градусов.

Конструкции, сделанные из медных листов, имеют весьма солидный и декоративный вид, но применяются не так часто ввиду их значительной стоимости.

Если кровля частного строения покрыта мягкой черепицей, то лучше монтаж и крепление системы водостока осуществить своими руками из ПВХ.

Дело в том, что подобная черепица содержит каменную крошку, способную испортить покрытие металлических систем, но не пластиковых.

Формы конструкций

Проще всего сделать водосточный желоб своими руками из окрашенных или оцинкованных металлических листов. Можно придать ему прямоугольную или полукруглую форму.

Чаще всего устанавливают водостоки круглой формы

Сделать полукруглую форму можно с помощью инструмента для вальцевания, разрезав кусок оцинкованной трубы. Сначала следует раскроить металлический лист нужных размеров. Для придания достаточной жесткости и прочности конструкции его края следует загнуть и соединить планками.

Подобным образом можно сделать трубы круглой формы своими руками. По краям лист следует загнуть (сделать фальцы). После чего соединить, а затем загнуть киянкой. Трубу прямоугольной формы можно сделать с применением гибочного станка или простого рельса. Красиво выглядят элементы водосточной системы, сделанные профессионально. Их можно приобрести и смонтировать систему водовода своими руками.

Полученные желоба с незначительным уклоном монтируются по периметру крыши и закрепляются. В местах сочленения желобов применяются вырезанные из стального листа соединители.

Виды водостоков

По локализации системы водостоков разделяются на внешние и внутренние. Внутренний водовод рассчитывается еще на стадии планировки дома и монтируется своими руками параллельно его постройке. Такая система применяется в местах с суровым климатом на плоских крышах. При монтаже водовода своими руками проще сделать его снаружи.

Сточные воды должны попадать в дренажную систему или ливневую канализацию. Недопустимо сливать воду под дом, потому что со временем это повлечет разрушение фундамента. Очень разумно и практично собирать такие осадки в резервуары, а после применять для полива растений.

Монтаж водостоков

Чтобы создать водовод кровли своими руками, следует приготовить:

инструмент для вальцовки;
молотки;
ножницы по металлу;
форму для изготовления желобов;
инструмент для разметки.

Перед тем как выполнить монтаж водостоков для крыши, следует произвести расчеты размеров и нужного количества крепежей, а также элементов конструкции.

Крепление желобов происходит при помощи кронштейнов. Их следует располагать на расстоянии 50-60 см друг от друга. Чтобы правильно выставить уклон, следует сначала укрепить начальный и конечный кронштейны, а после между ними натянуть шнур. Выставлять последующие кронштейны следует строго по линии шнура.

Принцип выставления уклона

Величина уклона должна составлять приблизительно по 5 мм на каждый метр. При малом уклоне возможен перелив воды, а слишком сильный уклон будет придавать строению неэстетичный вид.

Слишком длинные желоба следует составлять на земле, поскольку в такой конструкции будет довольно сложно сделать крепление наверху. Скрепление желоба происходит с помощью герметика и заклепок. Для соединения фрагментов труб их заводят одна в другую не менее чем на 2 см, а после фиксируют хомутами.

Расположение трубы водовода контролируется с помощью отвеса и должно быть строго вертикально. Следует произвести крепление верхнего хомута и повесить на него отвес, а затем отметить расположение остальных. Прикреплять трубу к хомутам в направлении хода воды.

Оформление изгибов

Ошибки при монтаже водовода

Горизонтальная установка желобов. Последствием такой ошибки будет накапливание воды в углах системы и желобе. При этом она замерзает и оттаивает, создавая ледяные пробки, препятствующие отведению вод. В результате такой работы водоотвода через пару лет система будет нуждаться в ремонте, возможно даже образование трещин в пластиковом водостоке.
Неверно выбранный диаметр труб и недостаточное количество воронок. Система водостока не будет справляться с потоком воды.
Установка желобов с уклоном к стене или в обратную сторону. При ливневых дождях вода будет переливаться через края желоба.
Установка трубы близко к стене дома или слишком высоко выведенный слив. Возможно попадание воды на стены дома.
Установка недостаточного количества кронштейнов. Желоб может не справиться с нагрузкой и лопнуть.
Неправильно собранные пластиковые трубы. Возможно протекание или повреждение трубы.

Эти правила являются общими для водостоков всех видов.

Процесс установки системы водоотвода

Правильность установки проверить очень просто:

Герметичность соединений проверяется затыканием сливных отверстий и наливанием воды. Смотрят, не протекает ли вода. После открывают сток и проверяют, быстро ли вытечет вода.
Уклон желобов проверяют уровнем, теодолитом или нивелиром.
Отсутствие переливов и способность трубы выпускать воду проверяют, поливая скат из шланга.
Правильность локализации желоба у края крыши проверяют, прикладыванием рейки. Она должна проходить под ним.

Для защиты конструкции от мусора монтируют сетку

Таким образом, при соблюдении правил монтажа вполне возможно установить водосток своими руками, сэкономив средства. Готовый водосток следует периодически чистить от листьев и прочего мусора. Особенно важно это сделать перед началом зимы, потому что основное накопление мусора происходит в осенне-летний период.

Правильно произведенная установка водовода не только защитит строение от атмосферных осадков, но также придаст дому завершенный вид. Некоторые виды водостоков смотрятся очень декоративно и поистине могут считаться украшением здания.

Водосточная система составляет защиту основания здания от разрушительного воздействия природной среды, но это возможно только при правильном взаимодействии ее составляющих: крыши, желоба, труб и слива.

Чем в большем отдалении будет выведена труба водостока, тем меньшее количество вод просочится в почву и горные породы возле строения.

Это естественным образом продлит срок службы частного дома.

Водостоки для крыши металлические: инструкция по монтажу
Необходимой мерой защиты фасада и фундамента дома от влаги является система водоотвода.Установите металлические водостоки для крыши своими руками.

Источник: domzastroika.ru

Чтобы вода с крыши не подмывала фундамент делают систему водоотведения. Есть они из разных материалов более или менее дорогих, но в целом, затраты получаются солидные. Немного сэкономить можно, если собрать водосток своими руками. Об особенностях и порядке монтажа и пойдет речь дальше.

Виды систем водоотведения

Самые известные и распространенные водосливы для крыши — из оцинкованного металла. Пусть они не столь привлекательны, как более современные варианты, но надежны и недороги. А это немаловажно. Что еще хорошо — при наличии навыка жестянщика ли просто имея «прямые» руки, из оцинковки можно сделать водосток своими руками.

Общий вид водостока (ливнестока, системы водоотведения крыши)

Если говорить о других металлических системах, то две из них относятся к категории элитных — медные и из сплава цинка и титана. Они, безусловно долговечны, но цена очень высокая. Есть более демократичный вариант — металлические водосточные системы с полимерным напылением. По цене они вполне доступны, по внешнему виду — не придерешься, по долговечности — зависит от производителя. При соблюдении технологии случить они будут много лет.

Есть еще один вид водоотвода с крыши — из полимеров. Они нормально переносят ультрафиолет, мороз и жару, отличаются высокой прочностью, хорошо выглядят. Недостатком можно считать довольно высокую цену, особенно Европейских производителей. Тем не менее, есть неплохие варианты и в категории недорогих систем.

Состав водосточных систем

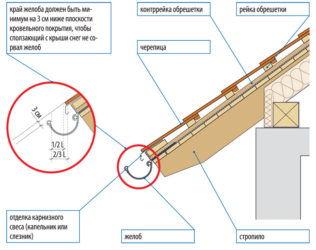

Под свесом кровли располагаются водосточные желоба. Они крепятся на специальные кронштейны, которые удерживают систему. Так как ливневка располагается по всему периметру крыши, есть углы — внутренние и внешние. Все эти элементы должны соединяться герметично, для этого есть соединители желоба с резиновыми уплотнителями. Эти элементы часто считают лишними. Тогда желоба укладываются внахлест с заходом не менее 30 см, соединяются саморезами.

Из каких элементов состоит водсток

Для отведения воды в желобе проделываются отверстия, в которые вставляются воронки. К воронкам крепятся водосточные трубы. Если свес кровли большой, требуются трубу сделать изогнутой. Для этого есть клена или кольца универсальные (у не которых производителей). Водосточная труба крепится к стене дома при помощи специальных хомутов, которые имеют тот же цвет, что и вся система.

Из всех этих элементов собирается система необходимой конфигурации. Если вы решили купить готовые элементы, а потом собрать водосток своими руками, самое лучшее решение — иметь на руках план дома с размерами. По нему вам быстро определят состав системы и просчитают необходимое количество элементов.

Особенности монтажа

Больше всего вопросов возникает по поводу крепления кронштейнов для водостока. Сразу надо сказать, что устанавливаются они с учетом того, что желоба должны иметь небольшой уклон в сторону воронок. Минимальный рекомендованный уклон — 3 мм. Если хотите, чтобы вода стекала быстрее, можно сделать его больше — вплоть до 10 мм.

Если длинна фронтона крыши менее 10 метров, уклон делают в одну из сторон. Если больше, или ставят в середине дополнительную воронку (и водосточную трубу) и к ней формируют слив, или желоб посреди фронтона имеет самую высокую точку и наклон идет от середины в обе стороны.

Организация уклона водостока

Монтируя водосток своими руками, обычно поступают так: прибивают кронштейн в самой высокой точке. Затем прибивают самый нижний — с учетом запланированного уклона. Между ними натягивается шпагат, по которому крепятся все остальные.

Одна рекомендация — перед формированием уклона, проверьте горизонтальность той линии, на которую вы ориентируетесь. Обычно это или фронтальная (ветровая) доска. К сожалению, она не всегда установлена идеально в уровень.

Так что проверьте вертикальность, и желательно гидроуровнем или нивелиром, на крайний случай подойдет и пузырьковый, но большой длины — не менее метра. По более коротким на больших длинах вы не сориентируетесь.

Количество кронштейнов и способы их крепления

Количество кронштейнов для установки водостока считается просто: расстояние между двумя соседними должно быть 50-60 см. Общую длину стены делим на это расстояние. К полученной цифре добавляем единицу (крайний кронштейн) и получаем требуемое количество для одной стены. Аналогично рассчитываются все остальные. Если здание имеет нелинейную форму, считать придется поштучно — угловые элементы должны поддерживаться с двух сторон.

Источник: https://luchiefasady.ru/vodostoki-dlya-kryishi-metallicheskie-montazh-svoimi-rukami.html

Как установить водосток – варианты установки и инструкция по монтажу

Идеальный вариант – когда расчет водосточной системы продумывается еще на стадии составления общего проекта: это позволит исполнить технические предписания, согласно которым установка водостоков осуществляется до укладки кровельного материала. Однако нередко бывает так, что эту процедуру проводят уже на готовую кровлю, что сопряженно с целым рядом сложностей.

В каких ситуациях водосток крепится только на лобовую доску

Монтаж крюков водосточной системы только на лобовую доску возможна в тех случаях, когда вентиляция подкровельного пространства осуществляется при помощи специальных отверстий в подшивке свесов – т.н. «перфорированных софитов». Это самая простая и недорогая разновидность вентиляции, однако ее эффективность оставляет желать лучшего.

Для более полноценного притока воздуха используют зазор под обрешеткой. Это подразумевает более низкое расположение лобовой доски и фиксацию кронштейнов исключительно на обрешетку. Недостатком такого способа является риск обрушения доски под снеговой нагрузкой. Решение о целесообразности того или иного подхода к монтажу водостоков принимается хозяином дома.

Еще одна причина установки водосточных крюков на лобовую доску – проведения монтажа водоотводящих конструкций уже после завершения основных строительных работ. Распространенная ситуация, когда приобретается недостроенный дом с дорогим кровельным покрытием: чтобы не затевать трудоемкую процедуру по его демонтажу, проще крепить желоба на лобовую доску. Такой же алгоритм действий выбирается при замене водосточной системы.

Третья причина, из-за которой кронштейны могут быть установлены только на поверхность лобовой доски – применение антиконденсатной гидроизоляционной пленки. Как гласят правила монтажа, она должна обязательно выходит на свес карниза, что подразумевают возможность установки водостоков исключительно на лобовую доску.

Распространенные способы установки водосточной системы

Инструкция по установке водосточной системы подразумевает применение специальных монтажных крюков. Согласно строительным нормам, они могут быть установлены на сплошную обрешетку (мягкая кровля), на поверхность стропилин или на внешнюю сторону ветровой доски.

Существует семь основных способов, как установить водосток:

К стропилам. Некоторые новички рассчитывают на возможность приподнятия пары листов кровельного материала для фиксации крюков к обрешетке уже по завершении кровельных работ. Однако, как показывает практика, сделать это не так-то просто, ведь приходится демонтировать несколько рядов кровельных саморезов. В результате на местах, где они были установлены, остаются некрасивые отверстия, которые потребуется закрывать заплатками.
Для выхода из ситуации применяют подкладку досок по кровельный материал, что позволяет избежать его деформации при съеме и выкручивании шурупов. Что касается шиферных крыш, то там применяются специальные деревянные вставки непосредственно в волны материала: их вытачивают заблаговременно, точно по профилю. В этом случае применяется сквозное крепление водостока через лист шифера и деревянную вставку.
На лобовую доску. Наиболее простой метод монтажа крепежных кронштейнов на уже готовую крышу заключается в их установке на поверхность ветровой доски. При этом сама лобовая доска нередко оформляется, как отдельный декоративный элемент. Металлические крыши лучше всего оснащать стальными короткими крюками, с установкой на металлические полосы. Если речь идет о легком желобе из пластика, то основанием для его фиксации может выступить обычная деревянная ветровая доска.
С помощью костылей. Бывают ситуации, когда лобовая доска вообще отсутствует. Выходом из такого положения вещей может быть установка в стену специальных костылей из металла или древесины. Они будут выполнять роль крепежного основания для желобов, которые в этом случае монтируются на шпильки или брусья.
Опорные кронштейны. Небольшие придомные строения разрешается оснащать кронштейнами на опорах или прочих приспособлениях.
Кронштейны-невидимки. В продаже предлагаются крепежные приспособления, которые практически незаметны после установки. Все дело в направлении фиксации: в этом случае она осуществляется сверху. Шаг установки подобных конструкций не должен превышать 40-70 см, во избежание деформации под воздействием снеговой и ледяной нагрузки. Если кронштейны предусматривают крепление на обрешетку или верх стропилин, их сгибают по форме ската кровли.
Крепежи с возможностью регулировки. Это инновационная разработка, позволяющая путем подкручивания шурупов осуществлять регулировку и настройку кронштейнов под тот или иной угол наклона кровли. Это позволит не проводить проверку радиуса изгиба у каждого отдельного крепежа. Состоит такое изделие из двух основных подвижных частей: их позиционируют друг относительно друга, в зависимости от требуемой высоты фиксации.
Установка непосредственно на поверхность кровельного материала. В продаже представлены дорогие крепежные конструкции, позволяющие осуществлять установку водостоков в самых сложных ситуациях, когда применяется хрупкое или гофрированное покрытие. Важно понимать, что такой подход к монтажу разрешается примять только в местностях со слабым уровнем выпадения дождей.

В итоге можно сказать, что степень надежности крепления напрямую зависит от правильности установки желоба. Следует понимать, что водосток не призван эффективно противостоять снеговой нагрузке: это является задачей снегозадержателей и специальных нагревательных кабелей.

Более пристального рассмотрения требует технология установки крюков желоба водосточной системы на готовую крышу.

Расчет нужного количества крюков, желобов, труб

Для расчета необходимого числа водосточных элементов используется формула (В + Н/2) х С

Расшифровка обозначений:

В – горизонтальная дистанция между свесом и коньком.
Н – высота.
С – длина крыши.

Все параметры указываются в метрах.

Порядок установки водосточных элементов на поверхность ветровой доски:

На поверхности ранее смонтированной доски отмечают горизонтальную линию в наиболее высоком участке желоба. Для этих целей удобно применять лазерный нивелир.
Полученная разметка переносится на всю протяженность желоба. При этом следует учитывать наклон в 3-5 мм на погонный метр водостока.
Далее проводится нумерация всех крепежных крюков. При нанесении разметки важно не забывать по наклон желоба. Для изменения радиуса крюков используют специальный крюкогиб.
Первым делом монтируется первый и последний крюки. Далее между ними следует натянуть шнур: он должен находится на самом дне желоба. Используя полученную направляющую, довольно просто установить остальные крепежи.
При определении месторасположения воронок на концах желобов в учет берется их размер: воронку нужно приложить к поверхности доски, и обвести карандашом ее очертание. Между краем контура и его центром оставляется кантик 45 мм. Для выпиливания отверстия используют обычную ножовку или специальные ножницы по металлу.
Готовые рамки отгибают наружу, вставляя желоба друг в друга. Необходимо соблюдать правильность надевания передних частей желоба: носик в таком случае должен оказаться в самом завитке.

Правильное позиционирование желобов и воронок

Водосточный желоб монтируется с следующей последовательности:

Вначале необходимо установить воронку и находящиеся рядом желоба.
Кромки желобов фиксируются саморезами на поверхность ветровой доски.
Крепление воронки и желоба продолжается до полного совпадения их профилей.
Следует внимательно проверять степень уклона и месторасположения крепежей.
Далее проводится установка профиля желобов на кронштейны, с последующей стыковкой. Чтобы закрыть пустые торцы, в комплектацию входят специальные заглушки.
Воронки и трубы в стене соединяют отводами.
После этого нужно установить кронштейн для трубы.
В конце проводится разметка направления монтажа водостока, для установки вертикальных частей конструкции.

Соединение современных металлических водостоков происходит с помощью уплотняющих зажимов. Для соединения пластиковых водостоков могут использовать защелки на зажимах, резиновые уплотнители и холодная сварка. Во время данных процедур важно не забыть о компенсации линейного расширения.

Можно также применить специальные решетки для водосточной системы, чтобы очистить стекающую воду от различного мусора, попадающего на поверхность крыши с расположенных рядом деревьев (ветки, листья, хвоя). В случае возникновения засоров водосточные трубы начинают забиваться, что в зимнее время чревато замерзанием воды внутри водостоков, с угрозой их разрыва.

Как установить и закрепить водосточные трубы — инструкция

Первым делом нужно определиться с тем, на какую стену их лучше установить, и какой способ крепления будет оптимальным в данном случае:

На поверхности трехслойных стен для крепления кронштейнов может быть используем только верхний лицевой слой. При его толщине 90 мм анкер устанавливается на глубину 60 мм. Толщина прослойки в 120 мм потребует заглубления на 80-90 мм.
Сверление двухслойных стен рекомендуется проводить по завершении ее отделки: глубина отверстий – 60-90 мм. При погружении дюбеля он должен войти во второй слой утеплителя, после чего разрешается довинчивать крепление.
На однослойной стене кронштейн крепится шурупами или распорными дюбелями, с глубиной погружения более 60 мм.
В случае с деревянными каркасными стенами держатель следует крепить посредством саморезов. Для фиксации в этом случае удобно применять острый стержень большой длинны.

Лучше всего, если монтаж вертикальных крепежных элементов водосточной системы проводится в процессе сооружения стен.

Особенности монтажа труб к стене

Если установка проводится на готовые стены, следует соблюдать следующие правила:

Монтаж водосточных труб ведется только снизу.
Крепежные отверстия должны быть небольшого диаметра.
Сливную трубу и поверхность стены должно разделять определенная дистанция.
Для защиты фундамента от затекания под него воды внизу устанавливают срезанное сливное колено.

Кирпичные стены оснащают пластиковыми дюбелями, в которые завинчивают скрепленные с хомутом шурупы. Крепление на стены из дерева удобнее проводить специальными стержнями или пластинами с саморезами.

Как крепится водосточная система вертикального типа:

Для соединения труб используются муфты.
При введении нижней трубы оставляется зазор.
Монтаж держателя с хоботом производится под муфтой. Таким же образом монтируются тройники.
В завершении процедуры закрепляют нижний отвод и трубу.

Ближнюю от карнизного свеса угловую трубу желательно размещать на расстоянии 150 мм от угла здания.

Источник: https://kryshadoma.com/vodostok/kak-ustanovit-vodostok-varianty-ustanovki-i-instruktsiya-po-montazhu.html

Как правильно крепить водосток: инструкция по монтажу желобов к крыше

Планирование системы водостока и отвода дождевой воды от фундамента целесообразно проводить, когда строительство кровли еще не закончено. Такой подход позволит подобрать оптимальную систему по типу крепления, материалу изготовления и стоимости. Основной вопрос, возникающий при установке: как крепить водосток к крыше? Необходимо зафиксировать горизонтальные линии так, чтобы вода стекала беспрепятственно, а желоба не деформировались в жару и не прогибались под нагрузкой во время таяния снега.

Расчет и выбор материалов для водостока ↑

Системы водостока из разных материалов отличаются не только стоимостью и внешним видом. Желоба из полимера и металла имеют разный вес, эксплуатационные характеристики, соответственно, требуют точного соблюдения правил монтажа. Грамотно закрепленный водосточный лоток может служить десятки лет без поломок и ремонта. Основные материалы, из которых изготавливают детали водостоков средней ценовой категории, – пластик и металл в полимерном защитном покрытии. Эксклюзивные системы из меди и алюминия устанавливают реже, монтаж осуществляют только профессионалы.

Установка желоба на кронштейны

Монтаж пластиковой системы

Пластиковые системы ↑

Низкая цена, легкий вес, простота сборки и установки – главные преимущества пластиковых систем. Если знать, как правильно крепить водосток, то монтаж можно выполнить своими руками. Для сборки не требуются профессиональные инструменты, легкие конструкции можно поднять и зафиксировать самостоятельно.

Сборные желоба устанавливают на крюки, которые крепят непосредственно на фронтонную (лобовую) доску или ее обшивку. Учитывая легкий вес изделий, крепежные элементы изготавливают из пластика. Чтобы полимерный лоток не деформировался под весом снега, шаг между крюками сокращают до минимального – 50 см.

Крепление пластикового желоба на крюки

Недостатки пластиковых систем:

При монтаже в холодных регионах требуют дополнительного подогрева в зимний период – в желобах фиксируют электрокабели.

Хрупкость: при повышенных нагрузках (температурные перепады, обильный снегопад, схождение ледяной корки) материал трескается.

Металлопластиковые и стальные водостоки ↑

Конструкции из стали с полимерным покрытием долговечны и надежны. Желоба выдерживают нагрузки в виде льда и снега без повреждений. Системы устанавливаются в любых климатических условиях.

Стальная конструкция: крепление к крыше

Заводские детали покрыты защитной пленкой: при установке необходимо следить, чтобы верхний слой не отслаивался, чтобы не допустить попадания воды на металлическое основание. Изделия устанавливают несколькими способами:

Желоба водостока крепят как на регулируемые, так и на жесткие нерегулируемые кронштейны.

Допускается установка на фронтонную доску, настил, или напрямую на стропила.

Выбор техники соединения зависит от готовности кровли и возможности закрепить крюки под финишным покрытием крыши.

Желоба и крепления металлополимерной системы

Преимущества изделий из стали с покрытием: широкий выбор цветов, долговечность, надежность, полная заводская комплектация для монтажа.

Метраж и количество деталей для желоба ↑

Предварительный расчет количества крепежных крюков, соединителей, колен, метража труб и желобов производят на схеме кровли. Общий периметр крыши с добавлением 10% запаса – приблизительный метраж желобов. Метраж труб – высота от точки соединения с желобом до нижней точки, умноженная на запланированное количество водостоков.

Элементы водосточной линии

Заводские лотки выпускаются в стандартном размере – отрезками по 3 м. Стыкуют так, чтобы одна горизонтальная линия содержала цельные желоба с 1 участком, обрезанным по запланированной длине.

Основные элементы горизонтальных линий:

Желоба. Каждый отдельный участок комплектуют 2 боковыми заглушками.

Соединители. Пластины с уплотнителями стыкуют отрезки лотков между собой. Укрепляют соединения специальным герметиком.

Кронштейны. Количество крюков рассчитывают по общему метражу горизонтальных участков, умноженному на 2: при условии, что крепить водостоки будут на крюки с шагом 50 см.

Соединительные детали

В точках соединения горизонтальных и вертикальных линий устанавливают воронки для слива воды из лотка в трубу. Количество воронок равно количеству водосточных труб.

Как правильно закрепить водосток на крыше: инструкция ↑

Прежде всего необходимо подготовить инструменты и комплект деталей для сборки горизонтальной части системы. Выбрать тип крепежных деталей помогут специалисты. В зависимости от запланированного способа крепления и материала изготовления лотков, вам предложат кронштейны с регулировкой по высоте или со специальным удлинителем для монтажа на стропильные доски. Несколько деталей купите про запас на случай, если в расчетах есть ошибка или соединитель сломается, деформируется при установке.

Крепление пластикового водостока к крыше

Подготовка: инструменты для работ ↑

Инструменты для крепления водостока

Чтобы надежно закрепить водосток, понадобятся простые инструменты:

Рулетка, карандаш и мелованный шнур (нить) для разметки доски.

Ножовка (если детали пластиковые), ножницы для работы с металлом (при выборе металлополимерных деталей).

Шуруповерт или аккумуляторная дрель с насадками.

Метизы – саморезы или болты, шпильки с гайками. Желательно выбрать крепеж из нержавеющих материалов.

Общие правила монтажа желобов ↑

Независимо от выбранного способа, каким планируют крепить кронштейны для водостоков, есть общие правила монтажа деталей, которым нужно следовать:

Длина горизонтальной линии, отведенной к одной трубе, не должна превышать 12 м. Если указанное значение будет превышено, внутренний диаметр трубы просто не справится с большим объемом воды. Когда длина ската кровли больше 12 метров, необходимо спланировать монтаж 2 воронок.

Планирование точек установки воронок и наклона желобов

Угол наклона желобов. Обязательно устанавливают горизонтальные линии с наклоном в сторону трубы. Смещение от крайней точки – до 3 мм на метр. Наклон обеспечит ускоренное течение потока и предотвратит перелив в случае сильного ливня.

Способы крепления и расстояние между крюками

Шаг между крепежными крюками зависит от материала изготовления желоба. Для пластиковых линий крепят кронштейны к крыше через каждые 50 – 60 см. Максимум — через 75 см. При установке металлопластиковых или цельнометаллических конструкций расстояние между крюками можно увеличить до 90 см.
Желоба крепят на некотором расстоянии от доски или стены. Если провести условную прямую, продолжающую линию ската кровли, то расстояние от этой линии до верхнего края желоба должно составлять 2 – 2,5 см.

Корректное положение желоба

Край крыши должен находиться над условным центром лотка или со смещением к внутреннему краю.
По возможности под кровельное покрытие крепят капельный отвод с заходом на желоб – для удаления конденсата.

Отступ от края до первого крюка и расстояние между кронштейном и краем воронки

Установка коротких кронштейнов на фронтонную доску ↑

Как крепить пластиковый желоб к фронтонной доске

На готовой крыше своими руками проще закрепить водосток на лобовую доску. Схема монтажа с использованием коротких кронштейнов подходит для установки пластиковых изделий. Подбирают шурупы, подходящие по диаметру к отверстиям крюка. Система на открытом воздухе, поэтому выбирают шурупы из нержавейки.

Пластиковый короткий нерегулируемый крюк

Приступают к разметке линии крепления. Рассчитывают уклон. Простой способ сделать корректный наклон без ошибки:

Отступают от края кровли и ставят точку в месте крепления крайних крюков.

Место крепежа последнего кронштейна смещают горизонтально вниз: длину ската умножают на 3. Полученное значение в миллиметрах – перепад высоты между крайними крепежными деталями. Если длина линии равна 10 м, то смещение составляет максимум 3 см. Нитью отбивают линию монтажа.

По линии крепят крюки

Фиксируют кронштейны, соблюдая правила выступа и расстояния до свисающего края кровли.

Измеряют расстояние между закрепленными кронштейнами. Рассчитывают количество и расстояние между промежуточными крюками. Отмечают точки крепежа.

Установка желоба

После установки всех держателей проверяют корректность наклона. Собирают и устанавливают горизонтальную ветку. Монтируют заглушки по краям на герметик. Прямые отрезки стыкуют соединительными пластинами с резиновыми уплотнителями. Наносят 3 линии герметика: по центру пластины и по краям. Прижимают к желобу. Между краями отрезков оставляют зазор до 5 мм.

Стыковка желобов в горизонтальной линии

В точках запланированного соединения с водосточной трубой вырезают отверстие под воронку. Устанавливают деталь.

Регулируемые крюки и кронштейны с удлинителями: монтаж на настил и стропила ↑

При монтаже водостоков на кровлю на стадии строительства выбирают один из двух вариантов: на стропильные доски, если расстояние между деталями не превышает 1 м; или на настил – сплошное покрытие или доски.

Установка кронштейнов на настил кровли

Используют регулируемые кронштейны:

Кронштейн с удлинителем

С удлинителем и механизмом регулировки высоты.

Крюк с регулировкой высоты

При выборе крюков с удлинителем есть простой способ соблюсти правильный наклон. Необходимое количество кронштейнов выкладывают в одну линию впритык друг к другу. В месте сгиба первого элемента ставят метку. Проводят прямую до конца последней детали. Рассчитанный показатель перепада (наклона слива) отмечают вверх от точки на крайнем элементе. Соединяют точку с меткой на первом крюке. Полученная линия – места сгиба кронштейнов. Обязательно нумеруют изделия.

Проверка соблюдения наклона

К настилу или стропилам крепят крюки, сгибают по разметке. Строительным уровнем проверяют угол наклона крюка. Необходимо так согнуть планку кронштейна, чтобы желоб, установленный в крепления, находился в строго горизонтальном положении, без перегибов.

Проверка угла сгиба

При использовании кронштейнов с регулировкой монтаж проводят по прямой горизонтальной линии. По низу кронштейнов проводят разметку уровня склона, регулируют механизмом каждый элемент до достижения ровной наклонной линии.

Установка желобов на вагонку или сайдинг ↑

Сложный вопрос: как крепить водосток к установленному сайдингу или вагонке? Существует 3 варианта решения:

Демонтировать с фронтонной доски обшивку. Используют простые короткие крюки, которые крепят длинными шурупами. Между доской и крюком устанавливают шайбу или плотную резиновую прокладку для того, чтобы можно было свободно установить вагонку.

Крюки на доске под сайдингом

Провести крепление крюков через декоративную обшивку. Потребуется дрель и длинные шурупы. Высверливают отверстия в вагонке, немного превышающие диаметр крепежа. Вкручивают крепеж в основание под сайдингом. Применяют короткие крюки.

Короткие кронштейны с креплением поверх вагонки

Установить регулируемые кронштейны, закрепив их под кровельной обшивкой – не придется снимать сайдинг.

Фиксация желоба на кронштейнах ↑

Схема установки водостока

Для фиксации лотка в кронштейнах производители комплектуют изделия специальными пазовыми соединениями или механическими защелками.

Лоток совмещают с выступами кронштейнов

Чтобы закрепить водосток, в крюки вставляется желоб под наклоном. После совмещения выступа кронштейна с канавкой на краю лотка желоб проворачивают на 90о до установки в правильное положение.

Фиксация лотка

Соединение с воронками осуществляют замковым способом. Если инструкцией предусмотрена дополнительная герметизация, по краю отверстия под воронку наносят герметик. Совмещают отверстие в лотке с отверстием воронки и зажимают замок до щелчка.

Крепление воронки

: крепление водосточных желобов ↑

Короткий видео-урок: как крепить водосточные желоба к готовой крыше, без использования коротких крюков. Установку проводят под черепичным покрытием на доски настила.

Старайтесь спланировать отвод дождевой воды с крыши так, чтобы одновременно провести монтаж водостока с кровельными работами. Не будет необходимости самостоятельно устанавливать кронштейны на опасной высоте. Своими руками установить на хозяйственной пристройке, бане или гараже водосток – не проблема. Если навыков строительных работ нет, отдайте предпочтение недорогой и простой в установке пластиковой системе с короткими крюками.

Источник: http://Stroy-Aqua.com/kanalizaciya/vodostoki/kak-pravilno-krepit-vodostok.html

Технология крепление водостока к крыше

Установка водосточной системы является заключительным этапом кровельных работ, главная задача которого – сбор воды, стекающей со ската кровли во время интенсивного таяния снега или дождя.

Выполнять расчет, крепление водостока к кровле должен уметь каждый домовладелец, ведь только таким образом можно уберечь отделку стен, отмостку фундамента от влаги.

Готовые комплекты, готовые к сборке, которые продаются в строительных магазинах значительно облегчают процесс монтажа, поэтому с ним справится даже человек без опыта или каких-либо строительных навыков. В этой статье мы расскажем, как крепить водосток к кровле, чтобы он прослужил долгие годы.

Устройство и функции

Водосток кровли представляет собой конструкцию, состоящую из водосточного желоба, сливов, а также водоприёмных воронок, которые герметично соединены между собой. Он устанавливается вдоль свесов крыши, чтобы выполнять сбор и транспортировку дождевой и талой воды в специально оборудованное место (ливневую канализацию, канаву или емкость). Чтобы определить количество и размеры элементов водоотведения, выполняют несложный расчет, учитывающий уклон и площади скатов кровли и климатические условия в регионе строительства. Грамотно рассчитанный и установленный водосток выполняет следующие функции:

Обеспечивает организованный отвод талой и дождевой воды с поверхности ската. Жидкость, стекая с крыши попадает в водосточные желоба и сливы, транспортирующие ее в специально отведенные места. Если дом оборудовать системой водоотведения, во время дождя вода с крыши не обольет случайных прохожих.
Оберегает отмостку и фундамент от разрушения. Крепление водостока не дает воде, падающей с высоты кровли, проникнуть в бетон отмостки и фундамента. При контакте с водой в сновании дома со временем образуются микротрещины, чтобы устранить эти дефекты, понадобятся большие вложения денег и труда.
Сохраняет отделку внешних стен. Организованный водосток предотвращает попадание талой или дождевой воды на поверхность фасада дома. Если расчет выполняли правильно, то жидкость не покидает пределы желоба, за счет чего стены сохраняют эстетичный внешний и целостность дольше.

Устройство системы водоотведения

Обратите внимание! Профессиональные кровельщики утверждают, что все скатные крыши нужно обязательно оборудовать системой водоотведения. Исключение можно сделать, если кровельные свесы дома превышают 80-90 см и выходят за пределы бетонной отмостки фундамента. Водосток должен быть установлен при любой площади и уклоне скатов.

Выбор и расчет

Перед тем, как осуществить крепление водостока к кровельному свесу, нужно выбрать модель, которая лучше всего подойдет для конкретных условий. Производители предлагают обширный ассортимент комплектующих для сборки систем водоотведения из пластика, меди, оцинкованной стали, они выпускают модели с круглым и прямоугольным сечением. Чтобы водосток работал максимально эффективно, при выборе нужно обращать внимание на следующие аспекты:

Диаметр. Чтобы определить диаметр желоба и трубы, которые подойдут для конкретной крыши, нужно выполнить расчет площади скатов. Чем больше кровля, тем больше должен быть, в разумных пределах, размер элементов водоотведения. Выполняя расчет, необходимо учитывать количество осадков, выпадающих в регионе.
Площадь водосбора труб и желобов разных диаметров
Материал. Оцинкованные модели монтируют на кровли из металлочерепицы и профнастила, водосточные желоба и трубы из пластика лучше «работают» с рулонными материалами, а медные устанавливают, если покрытие крыши выполняется из этого же металла.
Рабочая температура. Пластиковые модели эксплуатируют при температуре от -40 до +50 градусов, а металлические от -50 до +150. Поэтому водостоки из металла считаются универсальными: они выдерживают суровый климат крайнего севера и жару экваториальных стран.
Срок эксплуатации. Срок службы элементов водоотведения из пластика составляет 25-30 лет, оцинкованные водостоки служат всего 10-15 лет, а медные сохраняют эксплуатационные качества более 100-150 лет.

Сравнение разных систем водоотведения

Важно! Материал и размер элементов водостока влияют на цену изделий. Самыми дешевыми считаются пластиковые модели, следующее место по стоимости занимают оцинкованные желоба. Стоимость увеличивается также за счет дополнительных функций: окрашивания, покрытия полимерными пленками, обогрев, установки фильтров. Диаметр или количество элементов, которые понадобятся для монтажа, определяет расчет.

Монтаж

После покупки водостоков, необходимо выполнить крепление элементов к крыше дома. Оно производится во время кровельных работ. Порядок монтажа зависит от конструкции водостока, он подробно описывается в инструкции, предоставляемой производителем. Чтобы водосточная система прослужила долго, не сломалась в самый неподходящий момент, крепление осуществляют следующим образом:

Сначала выполняют проектные работы. Обмеряют длину свесов крыши, выполняют расчет необходимого количества желобов, сливов, воронок, заглушек, а также кронштейнов.
Осуществляют разметку. Сначала определяют места установки водоприемных воронок, они располагаются посредине или по краям свеса кровли. От этих точек к противоположному углу дома протягивают трассировочный шнур, учитывая, что уклон водостока должен составлять 3-5 градусов. Расчет необходимого количества сливов определяют по числу внешних углов дома.
Правила разметки водостока
На расстоянии 15 см от места крепления воронок на концы стропильных с помощью саморезов фиксируют кронштейны. После монтажа первого держателя их закрепляют каждые 50-60 см. Чем тяжелее водосток, тем меньше шаг между кронштейнами. Если элементы водостока металлические, то между ними и стропилами прокладывают гидроизоляционный слой.
Способы крепления кронштейнов
После установки на кровлю кронштейнов устанавливают водоприемные воронки и начинают сборку водосточного желоба. Крепление между элементами из пластика делают с помощью компенсаторов, которые нивелируют линейные изменения размеров желоба при температурных колебаниях. Конец водосточного желоба, который находится напротив воронки, закрывают заглушкой.Схема установки водосточного желоба
Схема сборки водосточных труб
К водосточным воронкам присоединяют сливы такой длины, чтобы расстояние от оголовка трубы до грунта не превышало 40-50 см. Трубы вставляют в кронштейны, а затем прикрепляют к стене дома. На конец слива надевают закругленный наконечник, который называют капельник.

Обратите внимание! После завершения монтажа водосток проверяют на герметичность соединений, соблюдение уклона. Для этого на скат крыши выливают бутылку воды, а затем наблюдают, как она передвигается. Если вся вода достигла ливневой канализации, водосточная система кровли работает правильно. Если часть воды осталась в желобе или протекла через соединительные швы, нужно поработать над устранением дефектов.

-инструкция

Источник: http://KrovlyaKrishi.ru/kommunikacii/vodostok/texnologiya-kreplenie-vodostoka-k-kryshe.html
