Как разметить стропила двухскатной крыши?

В этой статье:

Стропила для двухскатной крыши своими руками: расчет и монтаж

remontoni.guru > Дом > Крыша > Стропила для двухскатной крыши своими руками: расчет и монтаж

Система стропил двускатной кровли — это конструкция довольно простая и доступна для обустройства своими руками даже домашним строителям. Необходимо только предварительно сделать расчет стропильной системы двускатной крыши, познакомиться с этапами и способами ее возведения, подсчитать требуемые материалы для монтажа. Во время расчетов необходимо учитывать, что у двускатной кровли несущая способность будет зависеть от воздействия на нее нагрузок от веса материалов, снега, ветра.

Основные требования к материалам
Инструменты
Разновидности для двускатной крыши стропильных систем
Расчет системы стропил
Размеры бруса для стропила
Пошаговая установка конструкции системы стропил двускатной кровли
Подводя итог

Чтобы процесс установка стропил двухскатной крыши своими руками дался вам максимально просто, ниже описана пошаговая и подробная инструкция по монтажу.

Основные требования к материалам

Для установки стропильной системы наилучшим вариантом является выбор пиломатериалов из хвойной древесины — лиственницы, ели или сосны, I — III сорта.

Мауэрлат делается из бруса или досок II сорта, для стропил материал используется не ниже II сорта, обрешетка изготавливается из пиломатериала II-III сорта, для прогонов и стоек используется материал II сорта, это будет зависеть от особенностей кровли. На подкладки и накладки можно использовать материал III сорта. Затяжки и ригели делаются из материала I сорта.

Пиломатериал хранить необходимо под навесом, обеспечивая защиту от влаги и солнца. Для складирования площадку необходимо выровнять, для вентиляции переложить пиломатериал подкладками.

Для конструкции стропильной системы двускатной крыши будут необходимы крепежные элементы: пластины, стяжки, болты с гайками и шайбами, шпильки, монтажная лента, саморезы с прокладками ЕРДМ с толщиной 2,9 мм, оцинкованные кронштейны.

Кронштейны используются для крепежа мауэрлата, их крепят саморезами или гвоздями. КР уголки препятствуют смещению стропил и необходимы для крепежа к мауэрлату стропил. Весь материал для крепежа обязан иметь защиту от коррозии и быть изготовлен из качественного материала.

Инструменты

Для установки системы стропил двускатной кровли будет необходим такой набор инструментов:

карандаши и маркеры;
рулетка;
гвоздодер и молоток;
шнур для натяжки;
кровельный нож;
ножницы для раскроя;
скотч;
шпатель;
шуруповерт с насадками;
электродрель с различными насадками и сверлами, электропила, ножовка;
линейка и рейки;
для безопасной работы – веревка и страховочный ремень;
строительная пена;
уровень вертикальный и горизонтальный, разметки.

В целях безопасности весь инструмент на крыше необходимо содержать в специальной сумке.

Насланная стропильная система

Опирается на стойки и мауэрлат, которые установлены на внутреннюю стену, с равным шагом стропилам. Дополнительно для придания жесткости устанавливают подкосы при пролетах более 6 м.

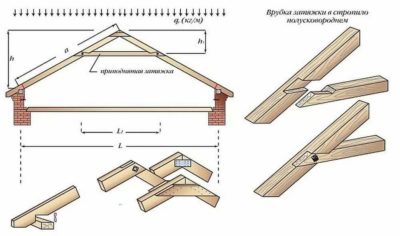

Висячие стропила

Если дом небольшой ширины, то можно сделать установку систем стропил, когда они без промежуточных опор опираются на стены или мауэрлат. Максимальная ширина — 10 метров. В некоторых случаях эти крыши можно ставить без мауэрлата. Стропильная система ставится на стену с применением прокладок, в этом варианте на стропила действует изгибающий момент.

Для того чтобы разгрузить, устанавливают металлические или деревянные накладки. Они прочно фиксируют угол. Для висячей стропильной системы большего пролета устанавливают подкосы и бабку. Стропило для висячих систем ставят большего сечения, и выбирают пиломатериал не ниже III сорта.

Расчет системы стропил

Рассчитать требуемое сечение бруса в стропильной системе двускатной крыши можно, суммируя все нагрузки, которые действуют на нее: вес обрешетки, покрытия, осадки, давление ветра, снега.

Приблизительный расчет нагрузки от ветра и снега производится по табличным значениям СНиП с учетом температурной зоны и высоты здания. Нагрузка от снега равняется его весу, помноженного на коэффициент, который зависит от уклона ската. Все данные расчеты производят при проектировании.

А если делается монтаж стропильной системы двускатной крыши для небольшого здания, и нет проекта? Необходимо посмотреть на строительство такого же здания по соседству, сделанного по проекту, по площади крыши одинаковой с вашим сооружением. Система стропил двускатной крыши будет являться образцом.

Также можно использовать онлайн-калькулятор для двускатной крыши, он сможет помочь вам рассчитать предельную нагрузку на кровлю, необходимое количество обрешетки, углы наклона стропил, а также материалы, которые потребуются для строительства кровли этого типа при заданных размерах. На калькуляторе вы сможете рассчитать кровлю из таких часто используемых материалов, как ондулин, шифер, металлочерепица, битумная, цементно-песчаная и керамическая черепица, и иных кровельных материалов.

Размеры бруса для стропила

Конек укладывается на верхней точке, он необходим для соединения стропил. Высота конька будет зависеть от наклона крыши. Выбор материала покрытия влияет на наклон. Минимальный уклон следующий:

металлочерепица — 15 градусов;
шифер и черепичная кровля – 23 градуса;
профнастил — 13 градусов;
ондулин — 7 градусов.

Оптимальный угол 30-40 градусов наклона создает быстрый сброс снега и воды. В районах с сильными ветрами, крышу делают пологой, и в этом случае угол уклона находится в диапазоне 25-40 градусов.

Кровля не заканчивается на уровне стен, ее нужно продлить наружу на 50 см. В этом случае вода не заливается фундамент и не попадает на стену.

Пошаговая установка конструкции системы стропил двускатной кровли

Система стропил двускатной кровли состоит из таких элементов:

Лежни.
Мауэрлат.
Стропила.
Стойки.
Затяжки.
Подкосы.
Обрешетка.

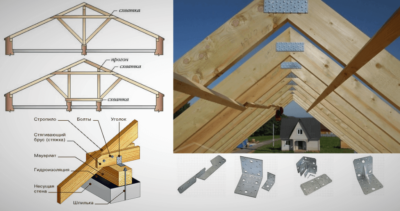

Монтаж мауэрлата

Мауэрлат равномерно распределяет нагрузку на стены дома, его монтаж выполняется несколькими способами:

распространенный и простой вариант для обычных кровель, крепление катанкой;
шпильки устанавливают в кладку;
к стене крепиться через железобетонный армированный пояс со шпильками.

Для чего используют брус сечением 10×10 см,15×15 см или 20×20 см. Какое подбирать сечение, будет зависеть от покрытия кровли и ее размеров. Мауэрлат по длине стыкуют, для чего нужно сделать запил длиной 50 см, по 10 см, уложить бруски и зафиксировать шпильками.

Мауэрлат в углах связывают в полбруса врубками, фиксируют болтами или скобами. Мауэрлат у деревянных сооружений – это последний венец. На стенах из кирпича нужно сделать армированный монолитный железобетонный пояс, размером 40×30 см. По поясу для крепления установить штыри с резьбой в диаметре 12 мм, через каждые 1,2 см.

В мауэрлате для двускатной кровли необходимо просверлить отверстия размером 12 мм, уложить его так, чтобы штыри попали в отверстия. Затянуть сверху гайками. Под брусок предварительно укладываем несколько слоев толя или рубероида. С внешней стороны стены нужно заложить мауэрлат кирпичом. Укладку мауэрлата делают на основание ровное, по вертикали и горизонтали. Необходимо проверить диагонали и уровнем определить горизонтальность поверхности. Если необходимо, то выровнять подкладками.

Инструкция монтажа стоек, лежней, затяжек, подкосов и стропил двускатной крыши

Монтаж системы стропил двускатной кровли своими руками производится в таком порядке:

При насланных стропилах нужно произвести монтаж лежня.
Определить шаг крепления стропильных ног.
Подготовить стойки по размеру.
Установить их, если нужно, то раскрепить распорками.
Уложить прогон. Установить крепеж.
Разметить точки и поставить стропила в конце и начале крыши, между ними натянуть веревку, чтобы выравнивать остальные элементы.
Прикрепляем стропильную ногу сначала к мауэрлату, затем к прогону конька.
Крепеж стропил к мауэрлату выполняют с помощью подшивного опорного бруска, упорных уголков и врубок. Укрепить нужно скобами или гвоздями.
Опорные стойки необходимо установить на накладки и подкладки или лежни. Лежень — это брус 5×15 см или 5×10 см, укладывается по прокладке из рубероида на среднюю стену. Под подкладки необходимо выложить столбики высотой в два кирпича.

Стропильные ноги друг с другом соединяются на коньке. Опишем наиболее распространенные узлы соединения системы стропил:

Выполняют пропилы возле одной ноги и запил около другой. Устанавливают одну ногу в пропил другой и фиксируют болтом.
Накладки устанавливают металлические или деревянные.
В прогон с помощью врубок крепят болтами или гвоздями.

Монтаж обрешетки своими руками

Обрешетка обустраивается по стропилам кровли. Она требуется для распределения на стропила нагрузки от снега и кровельного материала, а также служит в качестве воздушного зазора между стропильной системой и кровлей.

Конструкция обрешетки будет зависеть от используемого кровельного материала:

под стандартный шифер обрешетку делают из бруса 50×50 или 75×75 мм и с шагом 50 см. При окончательном выборе подходящего варианта необходимо учитывать особенности конструкции двускатной кровли;
под крышу из профнастила обрешетку делают разреженную. Ее шаг будет зависеть от толщины профнастила, его марки и угла наклона крыши;
обрешетку под мягкую черепицу необходимо делать сплошной, укладывается на стропила антиконденсатная пленка, сверху фиксируется контр рейкой, на нее и крепится обрешетка, после плиты ОСБ и подкладочный ковер, сверху кладут черепицу.

В качестве пиломатериала для изготовления обрешетки обычно выбирают сосну первого сорта. Ширину рекомендуется брать не более 15 см. При большей ширине доски могут деформироваться и повредить настил кровли. Длина гвоздей должна в 3 раза быть больше толщины обрешетки. Доски укладывают вдоль конька.

Сплошную обрешетку делают по скату крыши. Первым слоем укладывают доску вдоль конька, от нее с шагом 50-100 см следующую и затем все повторяют. Следующим слоем нужно стелить обрешетку по направлению вдоль стропил. Соединения между досками делаются в разбежку и только на стропилах. Гвоздь в древесину утапливается с головкой полностью.

Карнизные свесы

Карнизные свесы нужно сделать для защиты от атмосферных осадков, эти элементы выполняют эстетическую роль. Их нужно установить плотно без щелей. Это завершающий этап по обустройству двускатной кровли.

Фронтон

Двускатная крыша имеет два фронтона, которые выглядят в форме треугольника, с вершиной возле конька, при этом со скатами кровли боковые стороны должны совпадать. Фронтоны ограждают чердачное помещение и поддерживают стропила, придают устойчивость кровли и защищают от осадков и ветра.

В деревянных конструкциях фронтон делается каркасным. В кирпичных конструкциях, из кирпича или каркасными. Фронтоны из газоблока или кирпича, делаются раньше устройства крыши и при этом требуют довольно точного исполнения. Каркасные фронтоны устанавливаются в подготовленный проем, когда уже собрана стропильная система.

Каркас изготавливают из досок или брусков. Все части каркаса соединяют в пол дерева или на шипах, все закрепляется гвоздями. Обшивают, прибивая сайдинг, вагонку или доски, соблюдая в отделке фасада дома колористку. Для обустройства проема окна, под него нужно сделать по размерам дополнительный каркас.

Когда чердак утепленный, то фронтон также необходимо утеплить. Утеплитель нужно заложить в середину каркаса. Утеплитель используется минераловатный с низкой горючестью.

С внешней стороны обивают каркас ветрозащитной мембраной или гидро-ветрозащитной пленкой, под отделочный материал с внутренней стороны прибивают паронепроницаемую мембрану или паронепроницаемую пленку.

Подводя итог

Как видно, невзирая на кажущуюся простоту и легкость, план стропил двускатной крыши содержит в себе множество различных подводных камней. Однако, опираясь на приведенные выше рекомендации и способы монтажа, вы без проблем сможете соорудить своими руками надежную конструкцию.

Источник: https://remontoni.guru/dom/krysha/stropila-dlya-dvuhskatnoj-kryshi-svoimi-rukami-raschet-i-montazh.html

Стропильная система крыши своими руками: Инструкция и

Стропильная система – основа крыши, от нее зависит надежность и прочность кровли, ее способность противостоять осадкам и ветру. Конструкция стропильной системы определяется формой крыши и особенностями планировки дома, а также применяемыми материалами. Стропильная система, возводимая своими руками, обычно выполняется из дерева, но возможно применение и других материалов, например, металлического профиля.

Стропильная система своими руками

Виды стропил и их применение

Выбор стропильной системы – ответственный шаг, требующий знания конструкции каждого из видов кровли. Стропила могут быть:

Наслонные стропила, опирающиеся на коньковый прогон и мауэрлат. Применяются при возведении односкатной, простой двускатной крыши, а также как один из элементов вальмовой и ломаной мансардной крыши.
Скользящие стропила – разновидность наслонных стропил, применяемая для деревянных строений, дающих большую усадку. Их отличием является скользящее крепление стропил к мауэрлату, что позволяет компенсировать усадку стен без деформации кровли.
Висячие стропила – система из стропил, стянутых ригелями или затяжками, обычно применяется при строительстве простой двускатной крыши, а также в качестве верхних стропил мансардной крыши. В висячей стропильной системе коньковый прогон отсутствует, и в верхней части симметричные стропильные ноги опираются непосредственно друг на друга.
Накосные стропила, иначе называемые угловыми или диагональными. Применяются для выполнения трехскатной или четырехскатной крыши, а также для кровли со сложной геометрией.

Элементы стропильной системы

Любые стропила предназначены для распределения и передачи нагрузки кровли на стены дома. Основными элементами, на которые опираются стропила, являются:

Мауэрлат – брус, закрепленный на верхней плоскости стен по периметру всего дома;
Лежни – опорные брусья, уложенные на внутренние несущие перегородки или колонны;
Балки перекрытия верхнего этажа;
Стойки и опоры;
Прогоны – горизонтальные опорные элементы, уложенные вдоль оси крыши на стойки.

Стропильная ферма состоит из следующих элементов:

Стропильные ноги – доски или брус, образующие контур крыши и уложенные с определенным шагом;
Затяжки или ригели – горизонтальные элементы, стягивающие парные стропильные ноги между собой;
Подкосы – опоры, поставленные под углом и поддерживающие стропильные ноги;
Кобылки – доски, закрепленные на нижнем конце стропил и образующие свесы крыши;

Нарожники – короткие стропила, опирающиеся на диагональные стропила в вальмовой крыше.

Варианты крыш с висячими и наслонными стропилами

Все эти элементы в частном строительстве обычно выполняют из дерева – бруса или доски хвойных пород, высушенного естественным образом. Дерево пропитывают антисептиком, что позволяет продлить срок его службы. Толщина и сечение элементов определяется расчетом.

Технология выполнения наслонных стропил

До начала строительства необходимо выполнить эскиз крыши и рассчитать ее размеры. Сечение и шаг стропил, а также необходимость установки дополнительных опор и подкосов также определяются расчетом.
Укладывают и выставляют опорные элементы: мауэрлат, лежни и балки перекрытий, стойки, коньковый и промежуточные прогоны. Подробно эти операции описаны в статьях, посвященных различным типам крыши:

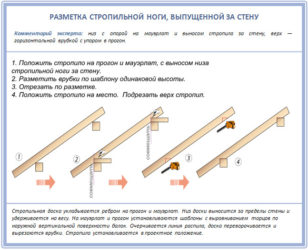

Изготовляют шаблон стропил. Для этого берут доску с шириной, соответствующей расчетной длине стропил, с такой же шириной, но с меньшей толщиной – она легче и ее проще точно подогнать по месту.
Доску прикладывают к месту установки крайнего стропила одним концом к коньковому прогону, другим – к мауэрлату.
В верхней части шаблона размечают верхний запил. Форма запила должна быть такой, чтобы доска ложилась на коньковый прогон и при этом плотно прилегала к противоположному стропилу. Глубина запила должна составлять не более 1/3 ширины доски.
После выпиливания верхнего запила шаблон еще раз прикладывают по месту и размечают нижний запил – он должен опираться на мауэрлат, не оставляя больших зазоров. Конец шаблона опиливают под углом так, чтобы срез находился в вертикальной плоскости.

Схема соединения мауэрлата со стропильной ногой
Полученный шаблон прикладывают в месте установки всех стропильных ног, проверяя, нужна ли будет подгонка по месту. Если шаблон подходит идеально (что случается редко) можно сразу изготовить необходимое количество стропильных ног. Если же нужна корректировка нижнего запила, то по шаблоны вырезают только верхнюю часть каждого стропила, а нижний запил каждый раз делают по месту.
Стропила ставят с установленным расчетом шагом. Обычно он составляет от 50 до 120 см и зависит от типа кровельного покрытия, а именно от его тяжести, и от ожидаемой снеговой нагрузки. Наиболее тяжелыми покрытиями являются шифер и керамическая черепица, но они в настоящее время применяются редко. Чаще выбор делается в пользу более современных, легких и надежных материалов: металлочерепицы, ондулина, мягкой кровли. Для них шаг стропил можно выбрать около 100 см, не выполняя сложных расчетов.
Сначала устанавливают стропила со стороны фронтонов. Стропильную ногу опирают на коньковый прогон и мауэрлат и закрепляют на два гвоздя 100-150 мм в каждом узле крепления. Установив стропильную пару, дополнительно скрепляют ее: в верхней части с помощью накладок из металла и саморезов с одной стороны и уголков с ребром жесткости с другой, в нижней части – скобами или также на уголки.
Руководство по креплению стропильной ноги к мауэрлату
После установки стропил с обоих фронтонов крыши между ними натягивают бечевку и выравнивают остальные стропила по ней. Крепление стропил производят аналогично.
Устанавливают подкосы, если того требуют результаты расчета. Подкосы выполняют из того же материала, что и стропила. Прикладывают доску подходящей длины под нужным углом к стропилу и размечают нижний запил. Важно учесть, на что будет опираться подкос: на балку перекрытия или на лежень, от этого зависит форма нижнего запила. После выполнения нижнего запила подкос ставят по месту и отмечают линию отреза по стропилам. Подготовленный подкос ставят враспор между балками и стропилами и закрепляют с помощью металлических накладок или уголков.

Установка подкосов на крыше

Технология выполнения висячих стропил

Устанавливают мауэрлат и балки перекрытия. Висячая стропильная система не имеет вертикальных и горизонтальных опор, поэтому стойки и прогоны ставить не нужно. Для удобства размечают центр крыши, по которому будет проходить конек, с помощью временно прибитых по центрам фронтонов досок. Один край доски должен обозначать центр крыши. На досках отмечают высоту крыши по коньку.
Выполняют шаблон. Для этого доску прикладывают нижним концом к мауэрлату, а верхним – к отметке высоты крыши.
Размечают верхний запил по краю доски, обозначающему центр крыши, и нижний, по мауэрлату, не более чем на 1/3 ширины доски. Прикладывают шаблон с обеих сторон, уточняя симметричность стропил.
По шаблону выполняют необходимое количество стропильных ног. Раскладывают их попарно. Две стропильных ноги, образующие ферму, ставят верхними срезами друг к другу и скрепляют накладкой из металла или косынкой из доски на саморезы или шпильки. Нижнюю часть крепят к мауэрлату на уголки и саморезы и гвозди.

Технология выполнения висячих стропил
Устанавливают затяжки (ригели) – доски необходимой длины, стягивающие стропильные ноги и не позволяющие им разъезжаться в стороны. Количество и высота расположения ригелей определяется расчетом и конструкцией крыши, они не должны мешать проходу по чердаку, если там планируется делать жилое помещение или склад. Крепление затяжек осуществляют н шпильки. Так устанавливают все стропильные фермы, подпирая их с помощью укосин.
Способы крепления стропил к затяжкам

Технология выполнения вальмовых диагональных стропил

Поскольку стропила для вальмовой крыши устанавливают диагонально, обычные способы их крепления не подходят. К тому же нагрузка на диагональные стропила значительно выше, чем на наслонные или висячие, поэтому материал для их выполнения должен иметь большее сечение. Можно использовать брус толщиной от 100 мм, однако практика показывает, что удобнее выполнить эти стропила из двух сложенных и скрепленных досок стандартной толщины.
Диагональные стропила верхним концом опирают на стойки, нижним – на сходящиеся под прямым углом брусья мауэрлата.
Их размечают по месту, и основной их особенностью является то, что запилы выполняют не перпендикулярно к плоскости доски, а под углом в 45 градусов. При выполнении стропил из срощенных досок выполняют сначала одну сторону с косыми запилами, потом вторую, в зеркальном отображении.
Доски стягивают между собой на саморезы, гвозди или шпильки. Закрепляют вальмовые стропила с помощью накладок и саморезов.

Стягивание досок (Вальмовых стропил) с помощью саморезов

Лучше понять основные приемы возведения стропильной системы своими руками поможет видео.

При выполнении любой стропильной системы своими руками важно тщательно закреплять все узлы и соединения и помнить, что крыша – это основная защита вашего дома от ненастья. Поэтому важно не только сделать качественный каркас, но и выбрать подходящий кровельный материал, например, профнастил, и правильно уложить его.

Стропильная система крыши своими руками: Инструкция и Ссылка на основную публикацию

Источник: https://StroyVopros.net/kryisha/stropilnaya-sistema-svoimi-rukami.html

Двухскатная крыша своими руками — инструкция по монтажу

Двухскатная крыша самая распространённая конструкция используемая при строительстве жилых домов, так как возводиться двухскатная крыша своими руками достаточно просто и быстро. Массовое использование данного типа крыши объясняется её надёжными, зарекомендовавшими себя отличными характеристиками: она отлично справляется с защитой дома от ветра и осадков, зимой без труда выдерживает значительную нагрузку от снега, при её строительстве не требуется особых строительных навыков. Её широко применяют не только при строительстве жилого дома, но и для придомовых построек: бани, гаража, погреба, беседки.

Двухскатная крыша своими руками — преимущества

Для начала давайте попробуем разобраться, почему двухскатная крыша столь популярна сегодня, в чем её преимущества к примеру перед вальмовой или шатровой крышей и какой вид кровли ей подходит больше всего.

Подходит большое количество типов кровельного материала;
Простота конструкции позволяет сделать данную крышу своими руками;
Возможность разместить второй (мансардный, чердачный) этаж;
Простота укладки кровли на данную конструкцию.

Подготовительный этап

Для начала требуется определиться с размером крыши и углом её наклона. Для этого требуется учесть: количество выпадаемых осадков, снеговую и ветровую нагрузку вашего региона, а так же тип кровельного материала, который будет использоваться.

На заметку! Чем угол наклона крыши будет меньше, тем лучше конструкция будет выдерживать эти нагрузки. Однако слишком маленький угол наклона не позволит в полном объёме использовать мансардное помещение, поэтому необходимо найти золотую середину.

Перед тем как приступить к строительству крыши необходимо ознакомиться с тем, что такое стропильная система и из чего она состоит. В соответствии с проектом плана дома, разрабатывается будущая конструкция и форма крыши.

Двухскатная крыша состоит из двух наклонных плоскостей (скатов), расположенные под углом друг к другу, соединённые в районе конька. В торцах крыши образуются треугольные фронтоны.

Элементы входящие в каркас крыши

Мауэрлат как его часто называют (фундамент для крыши) — опорный брус для стропил, установленный на верхнюю часть стен дома, равномерно распределяющий нагрузку на здание. В доме из дерева, мауэрлатом выступает последний ряд сруба.

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

Стропильные ноги — устанавливаются парами, с двух сторон крыши и закрепляются на коньке, тем самым образуя стропильную систему (контур крыши).

Шаг их установки обычно находится в диапазоне 0,6-1,2 м., и зависит от типа используемого кровельного материала. Чем более тяжёлая будет кровля, тем меньший используется шаг. Стропила изготавливаются из обрезной сухой доски хвойных пород, толщиной от 50 мм. Для безопасности и долговечности конструкции так же необходимо использовать специальные пропитки для дерева.

Конек крыши — горизонтальная, верхняя линия соединения стропильных ног между собой. Высота его в начале и в конце по отношению к верхним точкам стен, не должна отличаться. Измерить это можно с помощью гидроуровня.

Стойки – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
Кобылки — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.
Прогоны – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
Затяжка – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
Лежень – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
Подкосы и стойки – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
Обрешётка – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

Двускатная крыша своими руками — элементы стропильной системы

Наличие вышеперечисленных составляющих в конструкции крыши зависит от её типа и размера. Существует два варианта установки стропильной системы на двухскатную крышу: наслонная и висячая. В первом варианте стропила крепятся: внизу к мауэрлату, вверху к коньковому брусу. Конёк должен поддерживаться или внутренней стеной или вертикальными стойками.

Висячие же стропила вверху опираются друг на друга, а внизу к затяжке либо балкам перекрытия. В домах построенных из дерева крепление стропил к мауэрлату делают скользящим, это позволит избежать нарушение каркаса крыши, когда дом будет давать усадку.

Что такое стропильная ферма

Стропильная ферма — это плоская конструкция, в состав которой входят: стропилы, стойки, раскосы и растяжки. задача данной конструкции, расположить все элементы так, чтобы внутренние стены дома, не испытывали нагрузки, а вся вертикальная нагрузка пошла на внешние, прочные стены. Чем шире будет пролет, тем больше потребуется стоек и раскосов.

Двухскатная крыша своими руками — стропильная ферма двухскатной крыши

Система с наслоннными стропилами

Подходит для типа крыш, пролёт которых составляет от 10 до 16 м. Стропила могут устанавливаться под любым углом, а в доме наличие несущих стен или колонн обязательно. В верхней точке стропила опираются на коньковый прогон, поддерживаемый внутренней стенкой либо стойками, а в нижней части на мауэрлат.

Нагрузки в такой конструкции вертикальные, поэтому необходимости в установке затяжек нет. Для укрепления стропильных ног, устанавливаются ригели и подкосы.

Пошаговая инструкция монтажа

На стены дома по всему периметру, а так же на внутреннюю, на анкерные болты крепят мауэрлат и лежень, дополнительно скрепляя его с внутренней стороны крепкой пластиной из металла.

Под мауэрлат необходимо подложить гидроизоляционный материал, чаще всего используют рубероид. Материалом мауэрлата и лежня служит брус сечением от 100 до 150 мм.

Двускатная крыша своими руками — крепление мауэрлата

На мауэрлат и лежень, напротив стропильных ног, размещаются балки перекрытия. Изготавливаются они из обрезной доски 50х150 мм. Для дальнейшего безопасного передвижения на них можно положить черновой пол, закрепив его обязательно саморезом либо гвоздём.

Под коньковый прогон на лежень ставят стойки, скрепляя их с лежнем мощными металлическими уголками, пластинами либо гвоздями, шаг установки не более 2 метров. Стойки (опоры), используя уровень выравнивают по вертикали, и временно закрепляют их любым подходящим способом. Затем на вертикально установленные опоры кладется прогон (коньковый брус) и скрепляется аналогичным способом.

Двускатная крыша своими руками — установка вертикальных стоек под конёк

Из обрезной доски изготавливают стропильные ноги. Сперва делается шаблон одной ноги, где измеряется угол спила крепления к коньковому брусу и мауэрлату. Получившийся шаблон необходимо примерить с обеих сторон крыши в местах крепления стропил.

Если запил выполнен верно, то по шаблону изготавливаются остальные стропила. В том случае когда мауэрлат и коньковый брус установлены строго горизонтально, примерку шаблона во всех местах можно не производить.

двухскатная крыша своими руками — схема крепления основных узлов

Если у доски имеется достаточная длинна, то свес с крыши оставляют не менее 30 см., в противном случае возникнет необходимость в удлинении стропилы путём крепления к ней дополнительной доски (кобылки).

В коньке стропила скрепляются друг с другом при помощи пластин из металла и гвоздей. В креплении стропил к мауэрлату используются металлические скобы, один конец которых вгоняется в доску второй вбивается в мауэрлат, дополнительно можно использовать уголки и гвозди.

Если ширина крыши большая, стропила укрепляются подкосами, которые под углом крепятся к опорной стойке, стоящей на лежне, и самой стропиле. После того как все стропила установлены, еще раз измеряется их длинна и если необходимости в её корректировке нет, то к торцам доски прибивается ветровая планка.

Важно! Стропила наслонного типа выдерживают большие нагрузки, чем система с висячими стропилами, поэтому данную конструкцию выбирают при строительстве больших домов с присутствием мансардного этажа и утепленной кровлей.

Такая система стропил идеально подходит для строительства двухскатных крыш, где пролёт не превышает 6 метров, а так же отсутствуют внутренние несущие стены. Опорой нижних частей стропил является мауэрлат, вверху опираясь друг на друга, они сами себе являются опорами.

Особенностью данной конструкции — это необходимость использовать затяжку, которая не даёт стропильным ногам расходиться, тем самым, распирающая нагрузку на стены дома отсутствует и действует только вертикальная сила. Дополнительную затяжку (ригель) можно установить и под коньком. Все строительные работы производятся по аналогии с системой монтажа наслонных стропил.

Особенности конструкций висячего типа

Обязательное наличие затяжки, выполняющей основную функцию — скрепление стропильных ног.
При использовании данной системы от мауэрлата и вовсе можно отказаться, его может заменить, уложенная на рубероид, обычная обрезная доска.
Возможность установки на стены готовых скрепленных треугольников (стропильных ферм).

Двухскатная крыша своими руками — примеры висячих стропильных систем (схема)

К преимуществам висячей системы можно отнести отсутствие в центре опорных стоек, что делает мансардный этаж просторней и позволяет более рационально спланировать данное пространство.

Данная конструкция легче в исполнении, для неё необходимо меньшее количество строительного материала, что автоматически существенно удешевляет её стоимость. Её рекомендуют использовать при строительстве домов небольшого размера. Надежность данной конструкции достаточно высока.

Как вы сами смогли убедиться, двухскатная крыша своими руками — задача вполне выполнимая для каждого. Необходимо лишь обладать элементарными знаниями и строительными навыками, для того чтобы все сделать правильно.

Источник: http://domnomore.com/dvuskatnaya-kryisha-instruktsiya-po-montazhu/

Стропила для двухскатной крыши своими руками: инструкция

Здравствуйте, уважаемые читатели! В этой статье я расскажу о сборке стропильных «ног» для последующего монтажа двухскатной крыши. От подбора материала, точности геометрических параметров стропил и качества их обработки зависит срок эксплуатации крыши и ее устойчивость к нагрузкам.

Инструменты и материалы

Для изготовления стропил нам понадобится:

Рулетка, уровень и отвес;
ножовка по дереву, молоток и электродрель со сверлами по дереву (если для соединения элементов предполагается использовать шпильки/болты с гайками);
простой карандаш для разметки;
гвозди и скобы.

Пиломатериал для стропил выбирается исходя из размеров крыши, кровельного материала, угла наклона скатов, ветро- снеговой нагрузки и шага установки стропил. Для бань и хозяйственных построек вполне подойдут доски 40х150 мм, для жилых домов — 50х150 мм, 60х150 мм. Для стропильных ног длиной свыше 6 метров потребуются доски в 180 — 200 мм шириной.

Чтобы защитить каркас крыши от возгорания, гниения и повреждения вредителями обязательно используйте специальные средства – антипирены, которыми нужно обработать пиломатериал, до монтажа.

Подготовительный этап

В первую очередь следует выполнить расчет крыши, воспользовавшись таблицами ветровых и снеговых нагрузок для вашего региона, учитывая требования к монтажу выбранного кровельного материала.

На этапе проектирования выбирается тип стропильной системы. Если есть несущая стена или столбчатые опоры по средней линии дома, либо расстояние между фронтонами невелико, монтируются наслонные стропила – стропильные ноги крепятся к коньковому брусу.

В остальных случаях применяются висячие стропила: пара стропильных ног упирается верхней частью друг в друга и дополнительно скрепляется горизонтальными ригелями (растяжками).

Каркас крыши лучше всего монтировать из ели или сосны. Их смолистая древесина более устойчива к гниению, она легка в обработке и доступна по цене. При выборе пиломатериала обратите внимание на его влажность – показатель не должен превышать 18%, иначе по мере высыхания стропила будут деформироваться, что приведет к повреждению конструкции крыши.

Доски или брус для стропил должны быть ровными, лучше всего подобрать материал без сучков. Если все же сучки есть, их не должно быть более трех на погонный метр. Каждый элемент следует визуально проверить на отсутствие скручивания (деформации при высыхании древесины), трещин, загниваний.

По верху стен кирпичного или блочного строения должен быть уложен мауэрлат – опора для стропильной системы. На слой гидроизоляции из рубероида строго горизонтально укладывается брус сечением 100х100 или 100х150 мм и крепится за счет вмурованных в стену шпилек или проволоки. У построек из бревна или бруса мауэрлатом обычно служит верхняя обвязка сруба.

Стропильные ноги двухскатной крыши нижней частью упираются либо в мауэрлат, либо в балки (стяжки), уложенные поперек мауэрлата на опорных стенах . Во втором случае перед изготовлением стропил следует смонтировать эти балки.

Если вы строите брусовый дом, на уровне балок потолочного перекрытия обязательно закрепите поперечные связки из бруса сечением 100х100 мм, если планируется монтаж висячих стропил. Иначе стены могут раздвинуться под нагрузкой на распор.

Сборка стропильной системы

Общая схема для стропил будет следующей:

Стропила должны быть строго одной длины, поэтому я советую изготавливать их на земле по шаблону – это проще и удобнее, чем подгонять каждый элемент непосредственно на крыше.

Для создания шаблона удобно использовать доски 50х150 мм. Важно определить:

как будут крепиться стропила в верхней части — между собой или к коньку (сделать соответствующие вырезы);
требуемую длину стропил (при необходимости доски сращиваются);
принцип крепления нижней части к мауэрлату (выполняются соответствующие запилы).

Смонтированные шаблонные стропильные ноги проверяются отвесом на вертикальность и выполняются замеры их длины – двухскатная крыша должна быть строго симметричной, иначе она со временем разрушится из-за неравномерных нагрузок.

Затем шаблонные стропила следует демонтировать и использовать для изготовления стропильных ног. Если есть возможность поднимать на крышу тяжелые конструкции, на земле можно монтировать висячие стропильные конструкции целиком.

Висячие стропила в верхней части могут соединяться различными способами:

встык (доски запиливаются под таким углом, чтобы их торцы плотно прилегали друг к другу, с обеих сторон набиваются деревянные накладки);
внахлест (доски накладываются друг на друга и скрепляются скобами, гвоздями или болтовым соединением);
в лапу (у каждой из досок в месте стыка выбирается половина толщины, крепление выполняется при помощи шпильки).

Нижняя часть может устанавливаться на мауэрлат:

всей плоскостью среза, выполненного под необходимым углом (в этом случае для формирования карнизного свеса потребуется закрепить на стропилах обрезки досок – кобылки);
вырезов в стропильной ноге в виде одинарного или двойного зуба.

Стропила крепятся к мауэрлату гвоздями (два из них вбиваются под углом и один вертикально), отожженной проволокой (крепится к анкеру, вбитому в кирпичную или блочную стену).

Если требуется нарастить стропильные ноги, то это можно выполнить различными способами:

срастить две доски, располагая крепеж гвоздями или скобами в шахматном порядке, при этом длина сплоченного участка должна составлять не менее 500 мм и располагаться он должен как можно ближе к коньку;
выполнить косые запилы на концах двух досок, соединить их торцами между собой и скрепить при помощи деревянных накладок длиной не менее 500 мм;
между двух досок проложить третью, чтобы она выступала на нужную длину, расположить крепежные элементы в шахматном порядке, в просвет между двумя внешними досками уложить деревянные обрезки подходящей толщины.

Не забудьте все подготовленные деревянные элементы дважды обработать антипиреном и антисептиком (либо комбинированным препаратом) перед сборкой конструкций. Если обрабатывать уже собранную систему, в места сопряжений деталей из дерева защитный состав не попадет. Это заметно снизит устойчивость каркаса крыши к биологическому разрушению.

по теме «Стропила для двухскатной крыши своими руками»:
