Как самому сделать стропила на крышу?

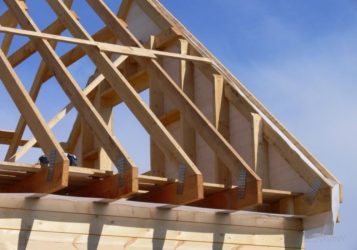

Как сделать стропила своими руками: фото и видео

Система стропил – основа крыши. На стропила приходятся и статические нагрузки (вес покрытия, кровельного пирога, снежной массы), и динамические (ветровые). Вид древесины для стропил, сечение и габариты элементов, крепежные узлы должны соответствовать расчетным нагрузкам. Как сделать стропила своими руками?

Как делать стропила

Перед началом изготовления элементов системы предназначенные для этого пиломатериалы (доски, брус) необходимо обработать антисептиками и антипиреновыми составами. Можно выполнить обработку разными составами по отдельности либо использовать комбинированное средство, включающее в себя био- и огнезащиту. Во втором случае подготовка к строительству будет быстрее.

Стропильные деревянные конструкции пропитываются в два захода. Второй слой наносят после полного высыхания первого.

Сечение и габариты элементов системы определяются на этапе проектирования. Отклонения от расчетных данных в ту или другую сторону нежелательны: либо стропильная система окажется неспособной нести проектную нагрузку, либо нагрузка на несущие конструкции стен увеличится.

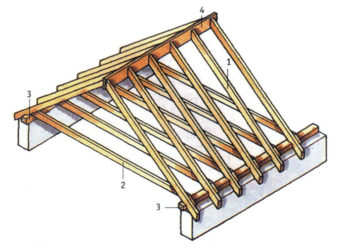

Шаг стропил двускатной крыши

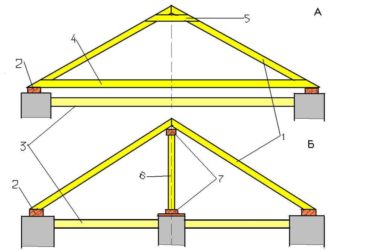

Строительство стропильных систем зависит от типа конструкции. Например, при устройстве наслонных стропил из бруса или доски все элементы необходимо четко подгонять по месту монтажа при креплении к мауэрлату и коньку. Недопустимо нарушать геометрию крыши.

Лучше делать висячие стропила своими руками в виде ферм на земле с точным соблюдением длины каждого элемента и геометрии фермы. Для изготовления рекомендуется сделать общий шаблон: это ускорит процесс и предотвратит перекосы одних ферм относительно других. Далее проверяют по уровню горизонтальность монтажа мауэрлата и опорных балок перекрытия, поднимают фермы на крышу и фиксируют к мауэрлату.

При устройстве вальмовых крыш кроме рядовых стропильных ног требуются также накосные (диагональные, формирующие вальмы), центральные вальмовые (соединяющие середину торцевых стен дома с коньком), и короткие (они же нарожники, располагаются между рядовыми и накосными стропилами).

Рядовые стропила (боковые) изготавливаются из досок, могут устанавливаться в качестве наслонных или висячих. Способ изготовления тот же, что у стропильных ног двускатных щипцовых крыш. Центральные вальмовые – всегда наслонные. Для изготовления нарожников используют короткие доски или бруски. Их крепят одним концом к мауэрлату, вторым – к накосным стропилам.

Внимание: при изготовлении и монтаже накосных стропил нужно четко соблюсти симметрию, иначе крыша будет деформироваться под нагрузкой.

Для изготовления стропил используют цельный сосновый брус, стропильная доска, отрезки бруса. Может появиться необходимость в наращивании. В этом случае доски соединяют с большим нахлестом и фиксируют гвоздями в шахматном порядке. Чтобы сделать длинную балку, потребуются четыре доски или больше. Их соединяют с надвигом друг на друга в половину длины. Прочность такой конструкции позволяет использовать ее даже в качестве диагональной стропильной ноги.

Второй вариант наращивания – метод вкладыша. Между двух досок укладывают третью, выступающую на некоторое расстояние. Фиксируют вкладыши так же: гвоздями в шахматном порядке. Толщина вкладышей должна быть та же, что и у центральной доски. Таким способом наращивают рядовые стропила щипцовых крыш, для вальмовых он не подходит.

Как сделать стропильную систему

Теперь разберемся, как собирать конструкцию на месте монтажа. Точки крепления стропильных ног к мауэлату и коньку должны быть уже обозначены на схеме крыши. Само крепление может быть разным: жестким либо с использованием скользящих опор.

«Стропила своими руками. Мастер-класс»:

Скользящий вариант позволяет предотвратить изменение конфигурации крыши в процессе усадки дома. у стропила соединяют друг с другом шарнирными пластинами либо гайками с болтами, внизу устанавливают специальный элемент – скользящую опору.

«Как установить стропила своими руками»:

Висячие фермы у конька крепят жестко: гвоздями, накладными металлическими пластинами, с использованием технологии врубки. При наслонной системе противоположные ноги не соединяются друг с другом вообще, их крепят только к коньковому прогону.

«Как правильно сделать стропила»:

К мауэрлату стропильные ноги крепят способом врубки. Врубки можно делать только в самих стропилах. В мауэрлате нельзя, чтобы не понижать его несущую способность. Если стропильные фермы крепятся к балкам перекрытия, врубки делают и в стропилах, и в балках.

«Стропильная система своими руками»:

Изготовление стропильной системы производится в следующей последовательности (на примере двухскатной щипцовой крыши, система наслонная):

• монтаж мауэрлата и балок перекрытия;

• монтаж крайних рядовых стропил, образующих плоскость фронтона;

• установка вертикальных опор на перекрытии;

• укладка конькового бруса;

• монтаж остальных рядовых стропил;

• монтаж вспомогательных усиливающих элементов (подкосов, раскосов и т.д.)

При монтаже висячей системы на балки перекрытия устанавливают готовые фермы, а уже потом конек. Делая стропила своими руками – считается, что такая система и без конькового бруса обладает достаточной прочностью.

Источник: http://fasadra.ru/krovlya/kak-sdelat-stropila-svoimi-rukami-foto-i-video.html

Как сделать стропила на крышу — Кровля и крыша

Возведение каркаса крыши выполняется согласно разработанному проекту, в котором указаны все необходимые параметры, включая тип конструкции, шаг стропил, сечение элементов и способ монтажа узлов.

Принципы расчета системы

В процессе эксплуатации кровли ее каркас испытывает высокие нагрузки различных типов:

• постоянные (вес самой стропильной системы и кровельного пирога);
• периодические (ветровая и снеговая нагрузка, вес человека, обслуживающего или ремонтирующего крышу или дымоход).

Чтобы правильно рассчитать и сделать надежную крышу, необходимо определиться с ее конфигурацией, выбрать вид кровельного покрытия, вычислить оптимальный угол наклона скатов. Степень сложности каркаса и размеры его элементов в определенной степени зависят от параметров расчетной нагрузки, основная часть которой приходится на стропила. Такие размеры деревянного стропила, как сечение, желательно выбрать с некоторым запасом по прочности.

Как рассчитать длину стропил? Для вычислений требуется применить теорему Пифагора (если известна длина торцевой стены и высота расположения конька), либо теорему синусов (если помимо длины торцевой стены известен угол наклона ската кровли).

Для изготовления стропила можно использовать доски или брус. Построить каркас крыши, рассчитанный на высокие нагрузки, помогут дополнительные элементы, придающие конструкции жесткость.

Определяем шаг стропил

Чтобы сделать расчет такого параметра, как шаг стропил, необходимо принять во внимание вес кровельного покрытия, угол наклона скатов, ветровые и снеговые нагрузки. В среднем шаг (расстояние между соседними ногами, формирующими скат крыши) колеблется в диапазоне от 70 до 120 см.

Чтобы исключить риск деформации стропильных ног под высокими нагрузками, рекомендуется использовать сухой пиломатериал при монтаже стропильной системы. Обычно это брус или доска толщиной не менее 50 мм. Точные размеры деревянного стропила и других элементов определяются исходя из требований к прочности конструкции.

Шаг стропил зависит от степени уклона крыши и длины стропильных ног. Чтобы построить прочную крышу, перекрыв большой пролет между коньком и верхней частью стены, шаг стропил следует уменьшить. К примеру, для кровли с уклоном 45° максимальный шаг следует делать не более 80 см. Уменьшить шаг стропил следует и при использовании тяжелых кровельных материалов, к которым относится керамическая черепица, цементно-песчаная плитка, асбоцементный шифер.

Особенности расчета сечения элементов стропильной системы

Если предстоит построить крышу своими руками, необходимо сделать расчет размеров стропильных ног – вычислить требуемое сечение стропил. Рассматривая, как рассчитать стропила, следует обратить внимание на характеристики материала, из которого изготавливаются стропильные ноги.

Нормативные документы регламентируют несущую способность, какую имеет древесина различных пород. Если рассматривается сечение стропил из бруса или досок, ослабленных вырубками и/или отверстиями под болтовые соединения, несущая способность древесины рассчитывается с коэффициентом 0,8 от нормативного значения. Также необходимо обратить внимание на сорт древесины для изготовления – дефекты снижают ее устойчивость к нагрузкам. Сечение стропил подбирается с учетом стандартных размеров пиломатериала. Делать неразрезную несущую конструкцию следует из бруса или доски длиной не более 6,5 м.

Рассчитав систему и определив размеры стропильных ног и ригелей, требуется вычислить общий вес этих элементов и добавить полученное значение к расчетным нагрузкам:

• полный объем пиломатериалов, необходимых для каркаса крыши, умножается на объемный вес древесины;
• полученное значение (собственный вес стропил, кг/м2) прибавляется к расчетной нагрузке;
• расчетная схема конструкции пересчитывается с использованием полученного выше результата.

Обработка стропильных элементов антисептиком

В частном строительстве возведение стропильной системы чаще всего ведется из пиломатериалов, поскольку древесина доступна по цене и позволяет изготавливать конструкции своими руками без применения сложного инструмента. Подготовленный к монтажу древесный материал (такой как брус, оцилиндрованное бревно) нередко попадает на строительную площадку уже обработанный защитными средствами в производственных условиях. Но на изготовление обычно идет доска или брус, не пропитанный специальными составами.

Чем обработать стропила перед монтажом каркаса крыши? Обработка требуется для защиты древесины от гниения и предотвращения опасности возгорания. Обработка антисептиком и огнезащитным составом может проводиться по отдельности. С использованием комплексного огнебиозащитного средства обработка займет вдвое меньше времени.

Обработка антисептиком или комбинированным составом должна выполняться в два приема. Необходимо пропитать верхний слой древесины специальной жидкостью, нанеся ее кистью или валиком. После высыхания первого слоя обработка антисептиком повторяется.

Стропила скатной крыши

Как сделать стропила для скатной кровли? Строительство стропильной системы односкатной или двускатной крыши своими руками требует внимательного подхода к изготовлению стропильных ног. Размеры рассчитываются на этапе проектирования кровли. Чтобы правильно сделать эти элементы конструкции, необходимо использовать пиломатериал регламентированного проектом сечения и длины.

Степень сложности работ во многом зависит от того, какая конструкция выбрана для монтажа. Если требуется делать наслонные стропила из досок или бруса, каждый элемент подгоняется по месту установки при креплении его к коньковому прогону и мауэрлату. Важно строго следить за соблюдением геометрии всей конструкции.

Висячие стропильные фермы удобнее изготавливать по шаблону, чтобы добиться точного совпадения размеров каждой конструкции. Для этого вырубки в досках и сборку ферм рекомендуется делать на земле. Затем необходимо сделать проверку горизонтальности мауэрлата или опорных балок, геометрических размеров коробки здания. Устранив возможные недочеты можно приступить к монтажу стропильных ферм на доме.

Диагональные стропила

Обустройство стропильной системы вальмовой крыши своими руками требует монтажа различных видов стропил, таких, как:

• накосные (диагональные балки, формирующие треугольный скат);
• центральные вальмовые;
• боковые;
• укороченные (нарожники).

Боковые стропильные ноги изготавливаются из доски и устанавливаются аналогично элементам обычной скатной кровли с висячей или наслонной конструкцией. Центральные вальмовые стропила представляют собой наслонные элементы. Чтобы сделать нарожники, применяются бруски или доски, которые крепятся к диагональным балкам и мауэрлату.

Как сделать стропила для вальмовой крыши? Чтобы правильно смонтировать данный вид кровельной конструкции, требуется точно рассчитать сечение и угол наклона накосных балок. Размеры элементов зависят от длины перекрываемого пролета. Важно соблюсти симметричность при монтаже диагональных стропильных балок, в противном случае под нагрузкой крыша может деформироваться.

Изготовление стропил под заданный размер

Использование унифицированных пиломатериалов для изготовления различных элементов стропильной системы позволяет оптимизировать затраты на строительство и упростить расчет и монтаж узлов крыши. В частности, при необходимости сделать стропильные ноги определенного сечения и длины может использоваться цельный брус, его отрезки или доски.

Чтобы изготовить своими руками жесткую балку, применяется метод сплачивания досок – они соединяются широкими сторонами и пробиваются в шахматном порядке гвоздями. Длинную балку заданного сечения можно делать из четырех и более правильно сплоченных досок – соединенных между собой со сдвигом на половину длины доски. Такая балка отличается высокой прочностью и может использоваться как диагональная стропилина.

Решая вопрос, как удлинить стропила, можно применить метод вкладыша. В этом случае между двумя досками укладывается третья, выступающая на определенную длину. Чтобы соединить доски используются гвозди, вбитые в шахматном порядке. Важно не только тщательно выровнять доски, но и вложить в пустующий промежуток между крайними элементами фрагменты доски (вкладыши), соответствующие по толщине центральной доске. Данный метод позволяет делать наращивание в длину стандартных стропильных ног (не вальмовых).

Принципы крепления стропил

Чтобы обеспечить надежность стропильной системы, возводимой своими руками, необходимо заранее определиться с тем, как крепить стропила в коньке и к опоре крыши. Если предполагается сделать крепление, которое предотвратит деформацию крыши при усадке здания, необходимо вверху скрепить стропила между собой болтом с гайкой или шарнирной пластиной, а внизу установить специальный крепежный элемент – скользящую опору.

Висячая ферма требует жесткого крепления стропил между собой в коньке: можно использовать гвоздевое соединение, метод врубки, накладные пластины из доски или металла. Наслонная система не предусматривает соединения стропильных ног между собой – они монтируются к коньковому прогону.

Как крепить стропила к основанию крыши? Чтобы правильно закрепить стропила на мауэрлате, выруб необходимо делать в стропильной ноге, чтобы не ослаблять опору крыши. При монтаже стропильных ферм на балки перекрытия также следует изготовить вырубы, но в этом случае выемка выполняется и в опорной балке.

Как сделать стропила на крышу: шаг и размер, как крепить и рассчитать длину
Как самостоятельно сделать стропила на крышу. Расчет шага и длины стропил, чем обработать и как удлинить и соединить стропила между собой.

Источник: vseokrovle.com

[content-egg module=GdeSlon template=compare]

Крыша – это основной элемент любого банного сооружения, устанавливаемый в последнюю очередь. Установленная крыша позволяет защитить постройку от внешних воздействий и влияет на эстетическую привлекательность здания. Зачастую на баню монтируются крыши с массой надстроек, не имеющих функциональной нагрузки.

Создавать кровлю можно самостоятельно, чему в немалой степени способствуют простые схемы обустройства и невысокие требования, предъявляемые к данным конструкциям. В данной статье пойдет речь о том, как сделать крышу на баню своими руками.

Источник: https://krovlyaikrysha.ru/kak-sdelat-stropila-na-kryishu.html

Как сделать стропила самостоятельно: советы бывалых мастеров

Внешний вид дома и срок его службы напрямую зависят от того, как крыша защищает перекрытие, насколько хорошо она будет отводить воду от цоколя и от стен. В нашей статье мы расскажем о том, как сделать стропила на дом, учитывая все советы бывалых мастеров и исключая самые распространенные ошибки.

Несмотря на то, что существует много видов крыш, в индивидуальном загородном строительстве наибольшее распространение получили два вида: односкатные и двускатных крыши.

Виды крыш

Односкатная крыша имеет самую простую конструкцию, которую под силу освоить даже человеку, далекому от строительства. Но такие крыши в основном применяют при строительстве вспомогательных и хозяйственных построек.

Для жилых помещений чаще всего обустраивают двускатную или ломаную (мансардную) крыши. Несмотря на некоторые сложности конструкции, такую крышу вполне можно возвести и самостоятельно, если прислушаться к советам мастеров и выполнять все пошагово, не спеша, по предварительному плану-проекту.

Вальмовые крыши имеют очень сложную конструкцию и достаточно трудоемкие. Обустройство таких крыш нужно доверять профессионалам. Однако вальмовые крыши – самые надежные, они устоят даже при особо сильных ветровых нагрузках.

Четырехскатная (шатровая) крыша применяется для квадратных зданий. По сути. Она является разновидностью вальмой крыши.

Из всех вышеперечисленных крыш самая сложная – крестовая. Она имеет сложные конструктивные элементы – разжелобки (ендовы). Такие диагональные вспомогательные стропила нужно устанавливать дополнительно.

Это очень трудоемкая работа, не терпящая спешки и неаккуратности. В этих местах обычно скапливается снег и от того, насколько будет грамотно выполнена данная конструктивная часть, зависит качество кровли и ее надежность.

Каждая из вышеперечисленных видов крыш состоит из двух главных элементов: кровли и стропил для крыши своими руками. Кровля является ограждающей частью конструкции крыши, стропила – ее несущей частью.

Основные виды стропил

Перед тем как делать стропила, нужно выяснить их конструктивные особенности и определиться с вариантом их обустройства.

В кровельном строительстве различают два вида стропил:

Висячие стропила своими руками – наклонно установленные балки на опоры с разной высотой. В качестве опоры зачастую выступают наружные стены дома (односкатная крыша) или наружные и внутренние стены одновременно (крыша двускатная).

Совсем не обязательно закреплять в одной плоскости крыши стропильные ноги противоположнее скатов. Их можно уложить попеременно на коньковый прогон.

Такое попеременное  соединение стропил в коньке позволяет обустроить строительную ферму. Для этого нужно все элементы висячих стропил связать между собой в жесткую единую конструкцию.

Важно знать: стропильную ферму нужно установить на крайние две опоры. Таким образом, из-за отсутствия внутренней опоры, стропильные ноги будут упираться одна в другую в коньковом соединении, создавая горизонтальное довольно сильное давление. Если неправильно рассчитать распределение нагрузки, то распор, передаваясь на стены, способен даже их опрокинуть.

Для того чтобы исключить такую ошибку, специалисты советуют сделать пояс-затяжку внизу у стропильной фермы. Его основная миссия – погасить возникающий распор.

Какие типы стропильных систем предпочтительнее при строительстве загородного дома?

Однозначного ответа на это вопрос быть не может. Все зависит от конструкции дома, предполагаемой нагрузки на кровлю и выбора кровельного материала. Так, наслонные стропила имеют простое устройство, для их сборки не нужны сложные приспособления и механизмы.

Напротив, висячие стропила можно даже собрать на земле, но для их установки на место потребуется дополнительная техника (например, автомобильный кран).

Висячие стропила также можно собирать из отдельных элементов прямо на доме. От того, как правильно установить стропила, зависят дальнейшие работы.

Так,  важно знать: нужно сделать дощатый настил на чердачном перекрытии. А для того, чтобы детали прикрепить временно, потребуются вспомогательные расшивки и раскосы, выполненные из досок.

Материалы для стропил и их соединения

Стропила из досок и брусьев

Стропила изготавливают из брусьев или досок. Для этого обычно используют древесину хвойных пород. Толщина доски должна быть не менее 40-60 мм.

Причем все деревянные конструкции не должны иметь изъянов  виде сучков и трещин,  хорошо просушенные. Так как бревна имеют большой вес, то многие кровельщики не советуют их применять.

А вот стропила из досок удобно монтировать и они имеют небольшой вес. Работать с таким материалом можно даже самостоятельно, не прибегая к помощи специалистов.

Большинство специалистов не рекомендуют делать соединения на гвоздях, предпочтительнее саморезы, но даже если Вы решили работать гвоздями, то не забывайте применять вкладыши и накладки.

Важно: для соединения стоек стропильной системы с лежнем или прогоном, рекомендуем применять  врубки.

Существует три варианта сборки стропильной системы:

1. Со стойками
2. С подкосами.
3. Со стойками и подкосами одновременно.

Рассмотрим, как правильно сделать стропила. В зависимости от величины пролета между наружными стенами нужно использовать:

• доски для стоек и стропил использовать;
• брус 10х10 см – для оформления конькового прогона;
• мауэрлат и лежень можно изготовить из бревен, отесав их на два канта или же из такого же бруса (10х10мм).

Оформляя коньковый узел важно к прогону и к мауэрлату прибить с помощью больших гвоздей специальные хомуты, выполненные из стальной полосы.

Можно обойтись и без стальных хомутов, но тогда придется применить скрутки из толстой проволоки (с диаметром6 мм).

Как сделать правильно стропила для каменного или кирпичного дома? На кирпичную или каменную кладку укладывают непрерывный мауэрлат.

Укладка непрерывного мауэрлата на каменную кладку

Для того чтобы его надежно закрепить, рекомендуем поставить отрезок бруса или бревна (около 50 см) под каждую стропильную ногу. А затем при помощи хомутов закрепить к металлическим крюкам, их нужно предварительно установить ниже мауэрлата на 30 см.

Как правильно делать стропила в брусчатых или рубленых деревянных домах? В деревянных постройках стропила укладывают на верхний венец стены.

Закрепляют при помощи хомутов, которые прибивают ко второму венцу. Стропильную дощатую ферму можно обустроить с пролетами (6-8 см) или при помощи ригеля.

Обустраиваем конструктивные элементы ферты так:

1. Одинарную затяжку с помощью досок, толщина которых, как и на стропилах.
2. Для двойной затяжки можно использовать доски чуть тоньше (более40 мм).
3. Для накладок и ригеля применяйте доски с толщиной30 мм.

Разберемся в не менее важном вопросе: как правильно собрать стропила, обеспечив жесткость крыши в разных направлениях? Если стропильная ферма имеет необходимую жесткость, то этого вполне достаточно для продольного направления.

А вот, для того чтобы крыша смогла противостоять ветровым нагрузкам, необходимо в поперечном направлении установить пару диагональных связей, причем в каждом ее скате.

Небольшой совет: диагональные связи можно обустроить при помощи доски толщиной 30-40 мм. Для наслонных стропил под коньком и между двумя стоками-соседями рекомендуем установить раскосы. Однако в том случае,  если Вы планируете по обрешетке делать диагональный (косой) настил, то раскосы можно и не делать.

Определяем необходимое сечение стропил

Размеры и сечение стропил

Несколько факторов, от которых зависит сечение стропил:

1. От предполагаемой на них нагрузки (от веса будущей кровли и снежной шапки).
2. От того, какие размеры пролета.
3. От угла установки и шага стропил (т.е. от уклона кровли).

Для средней полосы России предпочтительнее устанавливать двускатную крышу, уклон которой 30 градусов и больше, с шагом стропил не менее 120 см.

Рассмотрим зависимость сечения стропил от длины стропильной ноги:

1. Так, с шагом 300 см, для стропил можно использовать доски  с сечением 8х14; 6х14; 4х18 см или брусья с сечением 10х12 см.
2. Для шага 400 см можно применять доски с сечением 8х18; 6х20 см или брусья с сечением 10х16 см.
3. Для шага 500 см можно применять доски с сечением 8х22 см или брусья с сечением 10х20 см.
4. В тех конструкциях, где применялись подкосы, высоту доски или бруса можно немножко уменьшить.

Теперь, когда Вы узнали, как собрать правильно стропила, можно смело приступать к работе. Чтобы было удобнее поднимать и перемещать деревянные конструкции,  позовите на помощь друга.

После того, как стропила будут установлены, нужно заняться кровлей. Такую работу старайтесь спланировать и провести максимально быстро, чтобы уберечь стропильную систему от возможного намокания. Лучше всего это делать в летнюю солнечную погоду.

Выбирать кровельное покрытие нужно с учетом уклона крыши и ее крутизны. Вполне понятно, что выбор покрытия для кровли зависит и от материальных возможностей не только при первоначальной установке покрытия, но и при последующей его эксплуатации.

Важно учесть: чем круче угол наклона кровли, тем больше денег потребуется на ее обустройство. Это связано с увеличением расхода необходимых материалов. Но, в то же время,  крутые кровли намного лучше отводят дождевую воду и снег, соответственно свою функцию они выполняют на все 100%, поэтому и прослужат без ремонта тоже намного дольше.

Несмотря на то, что в настоящее время рынок кровельных материалов радует разнообразием и огромным выбором. Все же универсального кровельного материала пока еще не изобрели.

Такого, чтобы он и стоил недорого, и подходил для самых разных погодных и климатических условий, был легким и долговечным.

Источник: https://krovlyakryshi.ru/stropilnaya-sistema/kak-sdelat-stropila-445

Как сделать стропильную систему

При возведении крыши дома самым ответственным и сложным этапом считается установка стропильной системы. Эксплуатация кровли связана с постоянными и периодическими нагрузками в виде снега или порывов ветра.

Чтобы разобраться, как сделать стропильную систему своими руками, необходимо определиться с ее составляющими. Стропильный каркас используется для любого типа крыш, он отличается уровнем сложности при монтаже. Односкатные и двускатные крыши считаются простыми конструкциями. Вальмовые или шатровые крыши обеспечивают надежную кровлю, но сложны в расчетах и установке стропил.

При выборе размера материала для каркаса приходится учитывать множество факторов. Сечение стропил и несущего основания должны выдерживать вес кровли, климатические нагрузки, массу установленных на крыше приборов (если таковые будут установлены).

Основные элементы

Стропила

Для остова двускатной кровли необходимы следующие элементы:

1. Мауэрлат – брус значительного размера 150×150 мм или 200×200 мм, который укладывается и закрепляется по периметру стен. Он связывает стропильную систему и конструкция здания в общую структуру, распределяет нагрузку, оказываемую на стены.
2. Конек – наивысшая точка крыши, в которой соединяются стропильные ноги. Продольная балка помогает удерживать конструкцию, обеспечивает стабильность при ветровых нагрузках.
3. Стропила – изготавливаются из доски сечением в 70×150 мм, на них приходится вся нагрузка. Из досок создаются стропильные ноги, которые крепятся с шагом не меньше 60 см.
4. Лежень – брус, находящийся параллельно коньку. Его размеры равны мауэрлату. Лежень является опорой для стоек и других элементов.
5. Затяжки – перекладины из досок, соединяющие стропильную ногу.
6. Стойки – брусья, установленные вертикально, они устанавливаются для поддержки конькового прогона.
7. Свесы – части стропил, выступающие за границу стен. Они позволяют отводить осадки от дома.
8. Подкосы – служат для укрепления стропил, позволяют создавать прочные конструкции.
9. Обрешетка – доски, необходимые для связывания стропил и укладки кровельного материала.
10. Кобылки – когда длины стропил недостаточно для свеса, набивают дополнительные доски «кобылки».

Разновидности стропильных систем

Схема устройства висячих стропил

Для устройства каркаса двускатной крыши используется несколько типов стропильных систем.

Наслонные – выбор такой конструкции подразумевает наличие опоры в виде стены по центру здания. Они получают три точки опоры и испытывают нагрузку только на изгиб. Верхняя часть стропильной ноги опирается на прогон, а нижняя на мауэрлат. Эта система позволяет использовать более тонкие пиломатериалы, снизить расходы и выполнить конструкцию меньшего веса.

Висячие – стропильные ноги опираются только на стены, поэтому испытывают большую нагрузку. Для придания прочности соединяются затяжкой. Такие стропила обычно собирают внизу и подают прямо для установки.

Сложные формы крыш требуют нестандартных решений, для них используются сочетания висячих и наслонных стропил.

При установке четырехскатной крыши основой каркас выступают диагональные стропила, соединяющие коньковый прогон и углы здания. На них опираются нарожники – короткие стропила, которые вместе с рядовыми боковыми стропилами составляют основу ската крыши.

Подготовка материала

Огнебиозащита стропильных систем

Срок службы стропильной конструкции зависит от качества пиломатериала и его обработки. Для элементов конструкции необходимо подбирать сухую древесину, с уровнем влаги ниже 22%. Она должна быть гладкой и без сучков. Перед монтажом все детали проходят обработку двумя слоями антисептика и средства, препятствующего горению. При обработке стоит пользоваться кистью, а не распылителем, тогда состав лучше впитается. При выборе пиломатериала отдается предпочтение древесине хвойных пород.

Крепление

Собранные стропила

Стойкость конструкции обеспечит грамотный монтаж стропильной системы своими руками. Для соединения стропил используют различные виды крепления: скобы, гвозди, фасонные стальные детали – уголки и платины, которые прикручиваются саморезами.

Сечение стропил

Разные размеры бруса

На размеры бруса, используемого для стропил, оказывают влияние:

• величина пролета;
• постоянная нагрузка на крышу;
• воздействие климатических особенностей;
• угол ската и шаг крепления стропильных ног.

Постоянная нагрузка высчитывается от суммарного веса кровельного материала, утепления и гидроизоляции. С увеличением расстояние между стропилами, требуется материал большего сечения. Коэффициент ветровой и снеговой нагрузки обязательно закладывается при расчете сечения. Распространенным размером стропил является 50×150 мм и 60×200 мм.

Длина стропил

Длина стропил зависит от нескольких факторов

Основанием симметричной двускатной крыши является равнобедренный треугольник. Зная высоту конька, можно вычислить длину стропила по теореме Пифагора. В этом случае она является гипотенузой, а половина ширины дама и высота крыши – катеты.

Установка стропил

Монтаж стропил

Первым этапом при монтаже стропильной системы для любого вида крыши, является укладка и крепеж мауэрлата. Под него обязательно укладывается гидроизоляция в виде рубероида. Этот брус требует просверливания отверстий по длине, в которые вставляются замурованные в кладку шпильки и закручиваются гайкой.

Стропила собраны на земле

Создав основу для каркаса, изготавливают шаблон, по которому на земле собираются все стропильные ноги для висячей системы. Чтобы создать образец берут две тонкие доски равные по длине стропилу и скрепляют на концах гвоздем. Эта заготовка устанавливается на ширину прогона, а получившийся угол фиксируется отрезками доски.

Для разметки монтажных запилов в верхней и нижней части стропил используется второй шаблон. Его основой служит фанера. Собирая ноги, нужно строго следовать шаблону, чтобы не пришлось переделывать конструкцию. Верхняя часть стропил соединяется деревянной или металлической пластиной.

Если собранные стропильные фермы имеют значительный вес, придется пользоваться техникой или приспособлениями для подъема.

Первая пара стропил устанавливается на противоположных фронтонах. Она фиксируется временными подкосами и выставляется по уровню. Между ногами протягивается шнур, как ориентир для установки остальных стропильных ферм. Конструкция соединяется ригелями, подкосами и опорами.

При небольшом пролете стропила не скрепляются коньковым прогоном. Крыша с шириной более пяти метров требует усиления конструкции коньковой балкой. Этот брус крепится как под стропилами, так и над ними. Соединение происходит с запилом и пластинами. При большой длине стропил устанавливаются опорные стойки, предохраняющие от провисания.

Крепление обрешетки

Завершением работы по установке стропильной системы станет крепление обрешетки.

Чтобы знать, как правильно выполнить стропильную конструкцию, можно посмотреть видео, рассказывающее об этапах работы.

Автор видео задался целью, не привлекая профессиональных строителей, сделать быстро и недорого добротную, надежную крышу дома своими руками. Что у него получилось, вы узнаете, посмотрев видео:

Источник: https://kakpravilnosdelat.ru/kak-sdelat-stropilnuyu-sistemu/

Стропила для двухскатной крыши своими руками: инструкция

Здравствуйте, уважаемые читатели! В этой статье я расскажу о сборке стропильных «ног» для последующего монтажа двухскатной крыши. От подбора материала, точности геометрических параметров стропил и качества их обработки зависит срок эксплуатации крыши и ее устойчивость к нагрузкам.

Инструменты и материалы

Для изготовления стропил нам понадобится:

• Рулетка, уровень и отвес;
• ножовка по дереву, молоток и электродрель со сверлами по дереву (если для соединения элементов предполагается использовать шпильки/болты с гайками);
• простой карандаш для разметки;
• гвозди и скобы.

Пиломатериал для стропил выбирается исходя из размеров крыши, кровельного материала, угла наклона скатов, ветро- снеговой нагрузки и шага установки стропил. Для бань и хозяйственных построек вполне подойдут доски 40х150 мм, для жилых домов — 50х150 мм, 60х150 мм. Для стропильных ног длиной свыше 6 метров потребуются доски в 180 — 200 мм шириной.

Чтобы защитить каркас крыши от возгорания, гниения и повреждения вредителями обязательно используйте специальные средства – антипирены, которыми нужно обработать пиломатериал, до монтажа.

Подготовительный этап

В первую очередь следует выполнить расчет крыши, воспользовавшись таблицами ветровых и снеговых нагрузок для вашего региона, учитывая требования к монтажу выбранного кровельного материала.

На этапе проектирования выбирается тип стропильной системы. Если есть несущая стена или столбчатые опоры по средней линии дома, либо расстояние между фронтонами невелико, монтируются наслонные стропила – стропильные ноги крепятся к коньковому брусу.

В остальных случаях применяются висячие стропила: пара стропильных ног упирается верхней частью друг в друга и дополнительно скрепляется горизонтальными ригелями (растяжками).

Каркас крыши лучше всего монтировать из ели или сосны. Их смолистая древесина более устойчива к гниению, она легка в обработке и доступна по цене. При выборе пиломатериала обратите внимание на его влажность – показатель не должен превышать 18%, иначе по мере высыхания стропила будут деформироваться, что приведет к повреждению конструкции крыши.

Доски или брус для стропил должны быть ровными, лучше всего подобрать материал без сучков. Если все же сучки есть, их не должно быть более трех на погонный метр. Каждый элемент следует визуально проверить на отсутствие скручивания (деформации при высыхании древесины), трещин, загниваний.

По верху стен кирпичного или блочного строения должен быть уложен мауэрлат – опора для стропильной системы. На слой гидроизоляции из рубероида строго горизонтально укладывается брус сечением 100х100 или 100х150 мм и крепится за счет вмурованных в стену шпилек или проволоки. У построек из бревна или бруса мауэрлатом обычно служит верхняя обвязка сруба.

Стропильные ноги двухскатной крыши нижней частью упираются либо в мауэрлат, либо в балки (стяжки), уложенные поперек мауэрлата на опорных стенах . Во втором случае перед изготовлением стропил следует смонтировать эти балки.

Если вы строите брусовый дом, на уровне балок потолочного перекрытия обязательно закрепите поперечные связки из бруса сечением 100х100 мм, если планируется монтаж висячих стропил. Иначе стены могут раздвинуться под нагрузкой на распор.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it

Сборка стропильной системы

Общая схема для стропил будет следующей:

Стропила должны быть строго одной длины, поэтому я советую изготавливать их на земле по шаблону – это проще и удобнее, чем подгонять каждый элемент непосредственно на крыше.

Для создания шаблона удобно использовать доски 50х150 мм. Важно определить:

• как будут крепиться стропила в верхней части — между собой или к коньку (сделать соответствующие вырезы);
• требуемую длину стропил (при необходимости доски сращиваются);
• принцип крепления нижней части к мауэрлату (выполняются соответствующие запилы).

Смонтированные шаблонные стропильные ноги проверяются отвесом на вертикальность и выполняются замеры их длины – двухскатная крыша должна быть строго симметричной, иначе она со временем разрушится из-за неравномерных нагрузок.

Затем шаблонные стропила следует демонтировать и использовать для изготовления стропильных ног. Если есть возможность поднимать на крышу тяжелые конструкции, на земле можно монтировать висячие стропильные конструкции целиком.

Висячие стропила в верхней части могут соединяться различными способами:

• встык (доски запиливаются под таким углом, чтобы их торцы плотно прилегали друг к другу, с обеих сторон набиваются деревянные накладки);
• внахлест (доски накладываются друг на друга и скрепляются скобами, гвоздями или болтовым соединением);
• в лапу (у каждой из досок в месте стыка выбирается половина толщины, крепление выполняется при помощи шпильки).

Нижняя часть может устанавливаться на мауэрлат:

• всей плоскостью среза, выполненного под необходимым углом (в этом случае для формирования карнизного свеса потребуется закрепить на стропилах обрезки досок – кобылки);
• вырезов в стропильной ноге в виде одинарного или двойного зуба.

Стропила крепятся к мауэрлату гвоздями (два из них вбиваются под углом и один вертикально), отожженной проволокой (крепится к анкеру, вбитому в кирпичную или блочную стену).

Если требуется нарастить стропильные ноги, то это можно выполнить различными способами:

• срастить две доски, располагая крепеж гвоздями или скобами в шахматном порядке, при этом длина сплоченного участка должна составлять не менее 500 мм и располагаться он должен как можно ближе к коньку;
• выполнить косые запилы на концах двух досок, соединить их торцами между собой и скрепить при помощи деревянных накладок длиной не менее 500 мм;
• между двух досок проложить третью, чтобы она выступала на нужную длину, расположить крепежные элементы в шахматном порядке, в просвет между двумя внешними досками уложить деревянные обрезки подходящей толщины.

Не забудьте все подготовленные деревянные элементы дважды обработать антипиреном и антисептиком (либо комбинированным препаратом) перед сборкой конструкций. Если обрабатывать уже собранную систему, в места сопряжений деталей из дерева защитный состав не попадет. Это заметно снизит устойчивость каркаса крыши к биологическому разрушению.

по теме «Стропила для двухскатной крыши своими руками»:

Как правильно сделать стропила для двускатной крыши?

Двухскатная кровля – популярная конструкция в нашей стране. Она имеет два ската прямоугольной формы. Такая конструкция является самой популярной в нашей стране. Как известно, основой любой кровли являются стропила. Как сделать стропила на двухскатную крышу правильно?

Такие параметры двухскатной кровли и делают ее популярной в сооружении зданий различного назначения. Итак, начнем. Сооружение любой кровли начинается со строительства стропильной системы. Поэтапно рассмотрим особенности ее сооружения.

Виды двухскатных кровель

Установка стропильной системы начинается с определения ее конструкции. Существует 3 типа двухскатных кровель:

• Простая;
• Асимметричная;
• Ломанная.

Простая двухскатная крыша

Самым распространенным вариантом обустройства двухскатной кровли является сооружение простого типа. Он отличается простотой сооружения и надежностью. Скаты размещают семерично. Толщина и тип теплоизоляционного слоя никакого влияния на вид материала не оказывают.

Недостатком этого типа конструкции является невозможность обустройства жилого помещения. Острые углы способствуют возникновению «глухой» зоны, которую невозможно использовать.

Простая асимметричная крыша с 2 скатами

Особенность конструкции: ее один угол имеет больший градус. Это способствует увеличению величины неиспользуемой площади. Благодаря этому чердачное помещение можно легко превратить в жилое.

К недостаткам можно отнести и то, что нужно увеличить требования к расчету кровли. Ведь нагрузка на фундамент, стены будет распределена неравномерно.

Ломаная крыша

Этот тип кровли максимально подходит для сооружения жилой комнаты в чердачном помещении. Визуально простая двухскатная кровля отличается от ломаной. Кроме того, расчеты также отличаются. Этот тип конструкции изготавливают на основе сложных расчетов.

Материалы для стропил

Помните, стропильная система для крыши – это фундамент для стен. Для ее сооружения следует выбирать качественное дерево, на котором отсутствуют какие-либо повреждения, червоточины. Чаще всего используют хвойную породу.

На досках, используемых для обрешетки, наличие сучков должно быть минимальным. Если они и присутствуют, то ни в коем случае не должны выпадать. Дерево должно быть сухим и прочным. Его поверхность следует обработать специальным раствором, который препятствует раннему разрушению его поверхности.

Как рассчитать стропильную систему?

Важно правильно рассчитать параметры стропильной системы. Она состоит из большого количества треугольников. Эта фигура признана самой жесткой. При расчете стропильной системы следует учитывать многие показатели:

• Нагрузку на стропильную систему;
• Снеговая нагрузка;
• Особые нагрузки.

Существует несколько нагрузок на стропильную систему: постоянные и переменные. Постоянные нагрузки – это вес всей конструкции. Переменные нагрузки могут действовать по-разному в разное время. К ним относятся снеговая, ветровая нагрузка и интенсивность осадков. Их рассчитывают, используя специальные карты местности, в которых указаны интенсивность атмосферных осадков, сила ветра.

Снеговую нагрузку на кровлю рассчитывают по определенной формуле.

Фундамент и стены здания

Прежде чем возводить кровлю, следует оценить состояние возводимых ранее стен и фундамента. Ведь крыша также имеет значительный вес, нагрузку от которой принимают на себя стены и фундамент.

Конструкция крыши

Помните, что сложная форма кровли требует использования большого количества стропильных ферм. Они обеспечивают большую надежность конструкции.

Угол наклона кровли

Наклон кровли, в первую очередь, зависит от типа финишного покрытия. Для мягкой кровли он составляет от 5 до 20 градусов, для шифера, ондулина и профнастила –20 — 45 градусов. Помните, что большой угол наклона увеличивает количество используемого материала и пространства в чердачном помещении.

Стропильные системы

Для сооружения двухскатной крыши используют 2 типа стропильных систем: висячие или наслонные. Выбор зависит от особенности конструкции. Наслонные стропильные систем подходят для всех типов.

Монтаж

Вот мы и перешли к главному: как сделать стропила на двухскатную крышу?

После того, как все расчеты сделаны, можно привести к монтажу.

Необходимо установить мауэрлат. Брус укладывают по всей длине стены. На нее опираются стропила. Часто длина мауэрлата превышает стандартные размеры древесины, поэтому ее сращивают. Запиливают брусья под прямым углом и соединяют болтами.

Мауэрлат устанавливают на верху стены, укладывая на гидроизоляционный слой. Чаще всего это рубероид. Эту часть кровли следует хорошо закрепить, ведь на них негативно воздействует ветер.

Стропильные фермы

Их редко устанавливают на крыше. Ведь на высоте тяжело проводить крепление, замеры и подрезку.

Чаще всего их устанавливают на земле, а потом поднимают на кровлю и фиксируют.

Смонтированные стропильные фермы поднимают и устанавливают мауэрлат. Для этого внизу стропильных ног делают запил.

Устанавливать стропильные пары нужно с противоположных торцов крыши. Между установленными конструкциями натягивают шнур, по которому проводиться установка последующих стропильных пар. Так продолжается, пока все пары не будут установлены.

Конек, обрешетка крыши

Когда стропила на крышу были установлены, можно приступить к монтажу конька. Он соединяет стропильные ноги вверху. Существует несколько способов установки конька.

Без обрешетки нельзя соорудить качественную крышу. Ее используют для крепления материалов, передвижения по кровле.

Шаг обрешетки может быть различным. Для металлочерепицы – 35 см, для шифера – 44 см, для мягкой кровли она должны быть сплошной.

Качественно сооруженная стропильная система – это надежное основание кровельного материала. Помните, что от нее зависит длительность эксплуатации крыши.

Источник: https://stroicod.ru/stropila/dlya-dvuskatnoj-kryshi.html
