Как сделать четырехскатную крышу дома своими руками?

В этой статье:

Как сделать четырехскатную крышу дома своими руками

В ходе строительства собственного дома приходится решать тысячи вопросов, отдавая предпочтение тем или иным конструктивным решениям и материалам. Даже если работы выполняет профессиональная фирма, ответственность за этот выбор лежит на заказчике. А когда дом возводят самостоятельно, то на плечи домовладельца ложится не только согласование проекта, но и его выполнение.

В былые времена знания о том, как построить дом передавались из уст уста от старого поколения новому. Более того, каждый взрослый мужчина применял их на практике, создавая для своей семьи жилище. Сейчас, человек без строительных навыков, не знает, как строится четырехскатная крыша своими руками. Однако, может получить эту информацию в интернете, начиная от готовых проектов и заканчивая видео-инструкциями.

Внешний вид и преимущества

Четырехскатная крыша, которую также называют вальмовой, состоит из 4 наклонных плоскостей, скатов и прямоугольного основания. Два их них имеют трапециевидную форму, они расположены по бокам, а торцевые скаты напоминают треугольники и располагаются там, где у двухскатной крыши были бы фронтоны. На скатах размещают слуховые или мансардные окна, кукушки, эркеры, что делает облик такой кровли еще более интересным.

Те, кто собираются строить четырехскатную крышу своими руками, объясняют такой выбор ее преимуществами:

Благодаря отсутствию фронтонов, 4-х скатная крыша имеет повышенную устойчивость порывам ветра, поэтому подходит для возведения в экстремально ветреных погодных условиях;
Большее количество скатов помогает более эффективно отводить с поверхности крыши талую и дождевую воду, снег. Вы не найдете фото дома с четырёхскатной крышей со снежной шапкой именно по этой причине;
Возможность обустройства просторной мансарды, что актуально для домовладельцев, заботящихся о рациональном использовании пространства;
Доступная цена. Так для сооружения стропильной системы используют дерево, а покрыть ее можно любым походящим по стоимости кровельным материалом, строительство обойдется не на много дороже, чем двухскатной или полувальмовой.

Создание проекта

Прежде чем начать строительство, необходимо создать ее проект и чертежи, чтобы избежать ошибок в процессе монтажных работ. После того, как определена длина и ширина дома, производят следующие вычисления:

Расчет угла наклона скатов. Этот показатель определяют исходя из трех условий – ветровой нагрузке, количества выпадающих осадков и выбранного кровельного материала. Для местности, где дуют сильные порывистые ветра выбирают угол наклона ската менее 30 градусов, чтобы снизить эффект парусности. В районах с обильными осадками, напротив, стоит предпочесть более крутые скаты, от 60 градусов и выше, чтобы на них не скапливалась вода и снег. Для зон с умеренным климатом, как средняя полоса России, подойдет четырехскатная крыша с уклоном в пределах 40-50 градусов. Для каждого кровельного материала рассчитаны минимально допустимые углы наклона скатов, представленные в справочной таблице, с которой необходимо свериться.
Расчет высоты конька. Чтобы определить высоту конька, придется вспомнить школьные уроки геометрии. Так как угол наклона скатов мы уже определили, а основание было нам известно, вычислить его помогут тригонометрические элементарные формулы.

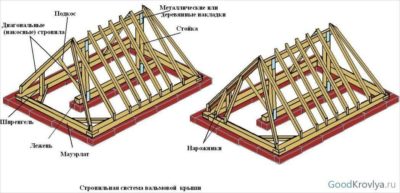

Состав стропильной системы

Чтобы понять, как сделать четырехскатную крышу, нужно узнать состав ее стропильной системы. Это совокупность всех опорных элементов, образующих каркас, на котором лежит кровельный материал. В ее состав входит:

Мауэрлат. Толстый, прочный брус сечением 150х150 мм или 100х100 мм. Он распределяет вес кровли по периметру дома. Для четырёхскатной крыши требуется 4 опорных бруса. Если дом строят из дерева, то в роли мауэрлата выступают верхнее венцы из бревна или бруса. В том случае если строительство ведут из кирпича или газосиликата, то на верхней поверхности стен сооружают армированный бетонный пояс, в который вмуровывают длинные металлические шпильки на который крепят мауэрлат.
Коньковый прогон. Брусок, к которому крепят верхние части стропильных ног. Он формирует высшую точку крыши. У четырехскатной крыши конек меньше дины дома из-за вальмовых элементов.
Стропила. Это доски сечением 50х150 мм или 100х150 мм, которые задают геометрию скатов крыши. При возведении стропильной системы четырёхскатной крыши используют три вида стропильных ног: накосные (диагональные), рядовые, нарожные. Рядные стропила устанавливают на трапециевидных скатах. Накосные стропила обычно большей длины, чем рядные и нагрузка на них выше, поэтому для изготовления используют пиломатериал вдвое большей толщины. Они верхней частью опираются на коньковый прогон, а нижней на угол мауэрлата. Нарожники или стропильные полуноги имеют опору на диагональные стропила и мауэрлат и формируют вальму.
Лежень. Опорный брус, укладываемый на несущую внутреннюю стену, если она используется в наслонной стропильной системе. Его функция – переносить вес кровли на фундамент, распределяя его.
Стойки. Вертикальные опоры из бруса, устанавливаемые на лежень. Они подпирают собой серединную часть стропильной ноги или коньковый прогон.
Подкос. Опорный элемент, также называемый подстропильная нога, который устанавливают под углом 45 градусов к стропилам и упирают в стойку. Они предотвращает прогиб ног и переносит часть веса на несущую внутреннюю стену.
Шпренгель. Вертикальная опора, наподобие стойки, поддерживающая накосные стропильные ноги. Чаще используют шпренгельные фермы, то есть шпренгели которые упираются в горизонтальные схватки между мауэрлатом смежных скатов.
Затяжка, ригель. Горизонтальные бруски, схватывающие стропильную пару в верхней или нижней части. Они гасят распирающую нагрузку, которой подвергаются стены при условии использования висячей стропильной системы.
Кобылки. Доски, которые используют для удлинения стропильных ног, чтобы сформировать свес крыши, защищающий стены от сырости. Чаще всего кобылки необходимы для диагональных стропил, так как их длина превышает стандартные размеры пиломатериалов.

Монтаж каркаса

Четырёхскатная крыша возводится достаточно просто при условии наличия необходимого инструмента и пары физически сильных помощников. Работы выполняют в следующем порядке:

На поверхность внешних опорных стен через слой гидроизоляции монтируют мауэрлат, на внутреннюю – лежень. Устанавливают вертикальные стойки с шагом 1-1,2 м. Сверху на стойки укладывают коньковый прогон.
Монтируют рядовые стропильные ноги. Для этого изготавливают образец – на нем отмечают необходимый выпил под мауэрлат и коньковый прогон. Остальные ноги изготавливают по этой выкройке. К коньковому брусу их крепят металлическим уголком. Шаг между стропилами – 60 или 120 см, в зависимости от ширины утеплителя.
Устанавливают диагональные стропила. Верхнюю часть врезают в конек так, чтобы они стали его продолжением. А нижнюю закрепляют на углы мауэрлата. Прикрепляют нарожники. Их длину подравнивают по натянутой между крайними полуногами нитке.
Если необходима установка подкосов и шпренгельных ферм, выполняют ее. Без дополнительных элементов не обойтись, сели длина стропил превышает 6 метров. Монтируют ветровые и карнизные доски, крепления под водосточные желоба.
Производят гидроизоляцию крыши, с помощью строительного степлера закрепляя полосы пленки с нахлестом 10-15 см. Вдоль стропильных ног гидроизоляционный слой фиксируют рейками контр-обрешетки.
Настилают сплошную или решетчатую обрешетку. Для сплошной используют листы влагостойкой фанеры, для решетчатой – необрезную доску.
Укладывают кровельный материал согласно проекту. Использовать можно лишь крепеж, поставляемый в комплекте к кровле, обычно оцинкованные саморезы или гвозди, оснащенный резиновой шляпкой. При закручивании или забивании такого крепежного элемента, шляпка расплачивается и гидр изолирует получившееся отверстие.
Завершают оборудование водосточной системы четырехскатной крыши, устанавливая водоприемную воронку, водосточную трубу и желоб.
Если мансардное пространство готовят в качестве жилого, его утепляют изнутри минеральной ватой или пенополистиролом, не забывая использовать пароизоляционную мембрану.

Изучив вопрос, как сделать четырехскатную кровлю дома своими руками, можно неплохо сэкономить на оплате труда наемной бригады и быть уверенным в качестве выполненных работ. Хоть конструкция и считается сложной, ее сборка вполне под силу человеку с начальными строительными навыками, теоретическими знанием и желанием самостоятельно построить дом!

-инструкция

Источник: http://KrovlyaKrishi.ru/vidy-krysh/chetyrexskatnaya-valmovaya/kak-sdelat-kryshu-svoimi-rukami.html

Четырехскатная крыша своими руками — инструкции и расчеты!

Крыши с четырьмя скатами обладают более высокой надежностью и устойчивостью к нагрузкам. Такая конструкция гораздо сложнее, чем обычная двускатная, и монтаж занимает больше времени. И все же, четырехскатная крыша своими руками является вполне выполнимой задачей, если правильно подготовиться и подробно изучить тонкости ее устройства.

Четырехскатная крыша своими руками

Проектирование кровли

Четырехскатная крыша имеет множество вариаций. Самая простая конструкция представляет собой 2 ската трапециевидной формы, соединяющихся по центру кровли, и 2 треугольных ската со стороны фронтонов. Иногда все четыре ската делают треугольными, тогда ребра крыши сходятся в центральной точке. Более сложные конструкции предполагают наличие ломаных линий, сочетание коротких скатов с фронтонами, встроенные прямые и наклонные окна, а также многоуровневые скаты.

Четырехскатная крыша

Без соответствующего опыта соорудить стропильную систему такой конфигурации невозможно, поэтому лучше обратить внимание на стандартную вальмовую крышу.

Проект четырехскатной крыши

Конструкция вальмовой крыши

Наклон скатов может иметь угол от 5 до 60 градусов. Чтобы высчитать оптимальное значение уклона, необходимо учесть следующие факторы:

функциональность чердака;
вид кровельного покрытия;
атмосферные нагрузки в данном регионе.Схема крыши

Для обустройства мансарды пологие скаты не подходят, поскольку они забирают слишком много свободного пространства. Поэтому, если мансарда запланирована в проекте дома, угол наклона кровли должен быть от 45 градусов и выше. Выбрать угол наклона в зависимости от вида кровельного покрытия можно с помощью таблицы.

Таблица

Атмосферные нагрузки также имеют большое значение. Там, где выпадает много снега, нельзя делать уклон меньше 30 градусов, иначе стропильная система не выдержит нагрузок. Если же угол наклона больше 60 градусов, снеговую нагрузку можно не учитывать. Кроме перечисленных факторов следует продумать расположение таких объектов, как баки для воды или вентиляционные камеры. Обычно они подвешиваются к стропилам и оказывают на них дополнительную нагрузку. После предварительных расчетов можно приступать к составлению чертежа стропильной системы.

Материалы для монтажа кровли

Как и двускатная, вальмовая крыша состоит из мауэрлата, затяжек, стропил, опорных стоек, конькового бруса и обрешетки. Отличие второй конструкции состоит в расположении стропил и их длине. Для четырехскатной крыши рекомендуется использовать пиломатериал из сосны или лиственницы, хорошего качества, без дефектов, с максимальной влажностью 22%.

Крепление мауэрлата к стене

Стропила изготавливают из досок сечением 50х100 мм; если же площадь крыши очень большая, лучше брать доски 50х200 мм. Для мауэрлата нужен цельный брус сечением не меньше 150х150 мм. Дополнительно потребуются металлические шпильки с резьбой для крепления мауэрлата, доски для обрешетки и накладные металлические пластины, с помощью которых производится соединение деревянных элементов.

Металлические шпильки с резьбой для крепления мауэрлата

Пиломатериал перед сборкой кровли обязательно пропитывают антисептическим средством.

В процессе работы потребуются инструменты:

ножовка;
строительный уровень;
отвес и рулетка;
молоток;
дрель;
шуруповерт;
стамеска;
дисковая пила.

Шаг 1. Укладка мауэрлата

Укладка мауэрлата

В домах из бруса функции мауэрлата выполняет последний венец сруба, в котором вырезают специальные пазы под стропила. В кирпичных домах мауэрлат укладывают на стены по периметру коробки, предварительно закрепив между кирпичами последних рядов металлические шпильки с резьбой. Чтобы точнее разметить отверстия под крепежи, брус поднимают и укладывают сверху на острия шпилек, а затем ударяют по нему молотком. После этого на дереве остаются четкие отметины, по которым и просверливают отверстия.

Крепление мауэрлата к стене

Сняв брус для просверливания, поверхность стен застилают одним или двумя слоями гидроизолирующего материала, обычно это рубероид. Его кладут прямо на шпильки и продавливают книзу. Далее укладывают мауэрлат, совмещая отверстия со шпильками, выравнивают по горизонтали и накручивают плотно гайки на резьбу. На углах брусья соединяют металлическими пластинами или скобами. После закрепления брус не должен сдвигаться даже на миллиметр, ведь от этого зависит надежность всей стропильной системы.

Крепление мауэрлата к стене

Шаг 2. Монтаж стоек

Если в доме отсутствует центральная несущая стена, необходимо уложить опорную балку перпендикулярно несущим балкам перекрытия. Соединяют две доски сечением 50х200 мм, оставляя между ними зазор 50 мм. Для этого между досками вставляют короткие бруски толщиной 50 мм и прибивают их гвоздями. Расстояние между брусками около 1,5 м, на концах балки не скрепляют. Вымеряв середину чердака, укладывают опорную балку так, чтобы ее концы выходили за границы мауэрлата на 10-15 см.

Теперь берут 3 доски 50х150 мм, обрезают по высоте крыши, с помощью отвеса устанавливают на опорной балке. Каждая стойка должна упираться в балку там, где доски соединены бруском. Стойки временно укрепляют укосинами из брусьев. Верх стоек соединяют коньковой балкой, в качестве которой используют доску 50х200 мм.

Шаг 3. Крепление центральных стропил

Крепление стропил

Берут стропильную доску и прикладывают ее одним концом к коньковому брусу, а другим к мауэрлату с фасадной стороны здания. Сразу же регулируют длину карнизного свеса, лишнее обрезают. Карандашом отмечают линии запилов, после чего обрезают верхний конец доски и делают паз в мауэрлате на 1/3 ширины стропила. Доску прибивают к коньку, нижний край вставляют в паз на мауэрлате и закрепляют металлическими пластинами.

Точно так же изготавливают остальные стропила и устанавливают их с шагом 60 см с фасада дома. Крайние доски должны располагаться перпендикулярно коньковому брусу и крепиться на его концах. С противоположной стороны здания все делают аналогично. На вальмах располагается только по одному стропилу с каждой стороны: доска ставится на ребро и крепится верхним концом к коньковому брусу, а нижний конец вставляют между досками опорной балки и фиксируют гвоздями.

Шаг 4. Крепление угловых стропил

Монтаж стропильной системы четырехскатной крыши

Для изготовления угловых стропил обычно соединяют две доски сечением 50х150 мм. В одном из верхних углов коробки, в точке соединения балок мауэрлата, вбивают гвоздь и завязывают на нем тонкий шнур. В точке соединения конька и центрального стропила со стороны вальмы также вбивают гвоздь, протягивают к нему шнур и закрепляют. Так обозначают линию диагональных, или угловых, стропил. Их длина должна быть одинаковой, иначе крыша будет неровной. Подготовленное стропило поднимают наверх, выставляют вдоль разметки и соединяют с коньковым брусом и мауэрлатом. Свес стропила составляет примерно 50-70 см.

Шаг 5. Установка нарожников

Для закрепления диагональных стропил используют нарожники – укороченные стропила, упирающиеся нижним концом в мауэрлат и расположенные под прямым углом к коньковому брусу. Они крепятся с шагом 60 см, начиная от крайнего рядового стропила. По мере приближения к диагонали, нарожники делают все короче. Теперь необходимо укрепить конструкцию затяжками и раскосами, а также установить дополнительные вертикальные опоры.

Если длина пролета под диагональным стропилом больше 7 м, требуется установить еще одну опору на расстоянии четверти длины пролета от угла чердака. Нижний конец стойки должен опираться на балку перекрытия. В случае, когда балка находится дальше обозначенного места или вовсе отсутствует, вместо вертикальной стойки крепят шпренгель – горизонтальную перемычку из бруса, торцы которой прибивают к нарожникам.

Шаг 5. Монтаж обрешетки

Шаг обрешетки под профнастил

Когда все опоры установлены, можно набивать обрешетку. Для четырехскатной крыши обрешетка выполняется так же, как и для двускатной. Сначала крепится гидроизоляционная мембрана, на каждом скате отдельно. Стыки тщательно проклеивают скотчем, а затем поверх мембраны набивают тонкие рейки для обеспечения воздушного зазора. Доски набивают с шагом до 40 см, в зависимости от вида кровли, и обязательно перпендикулярно стропилам.

Монтаж обрешетки крыши

На этом сборка стропильной системы считается завершенной. Остается только утеплить конструкцию, уложить кровельное покрытие, смонтировать ветровые планки и обшить свесы. Чтобы четырехскатная крыша смотрелась более стильно, рекомендуется установить на скатах наклонные или прямые окна.

— Четырехскатная крыша своими руками

Источник: https://svoimi-rykami.ru/stroitelstvo-doma/krysha/chetyrexskatnaya-krysha-svoimi-rukami.html

Четырехскатная крыша – расчет размеров, описание конструкции и ее установка (90 фото)

Классика – конструкция с четырьмя скатами для россиян остается необычной, вызывая ассоциации с заморским укладом. Ее строят, когда хотят применить интересные архитектурные решения, добиться особенного эффекта, который воспринимается иначе, дом выгодно отличается от однообразных строений.

На фото четырехскатной крыши представлено большое разнообразие вариантов, главное – строить в соответствии со всеми правилами, тогда можно будет воспользоваться многочисленными преимуществами.

Разновидности четырехскатных крыш

Делать чертежи четырехскатных крыш самостоятельно – задача трудная: специалисты смогут грамотно выполнить расчеты. Скаты выполняют как равнобедренные треугольники, когда крыша сверху выглядит как квадрат, она является шатровой, а если напоминает прямоугольник, разновидность называется вальмовой.

Классическая вариация

К классике относится вальмовая или голландская крыша, отличающаяся устойчивостью к неблагоприятным погодным условиям: сильному ветру и обильным снегопадам.

Поверхность конструкции формируют 2 ската в виде трапеции с длинных сторон и 2 ската с треугольной формой с коротких сторон.

Многие современные архитекторы считают, что в эстетическом плане голландская крыша смотрится более презентабельно по сравнению с шатровой. Стропильную систему образуют 4 опорных бруска, они спускаются от скатов к верхним углам сооружения.

2 вида полувальмовой крыши:

Голландская – от боковых скатов отрезают часть от торцевой верхней стороны.
Датская – от боковых скатов отрезают часть от торцевой нижней стороны.

Конструкция голландской крыши

Полувальма объединяет в себе характеристики двускатной и четырехскатной крыши: торцевые скаты представлены в виде треугольников, длина вальма меньше длины боковых скатов в 1,5 – 3 раза.

Конструкция позволяет выполнить установку вертикального окна, она не имеет острого выступа, характерного для двускатной кровли, поэтому крыша выдерживает большие ветровые нагрузки.

Конструкция датской крыши

Эта разновидность вальмовой крыши характеризуется простотой монтажа, необходимо монтировать торцевой скат снизу, оставляя под коньком маленький фронтон.

Датская конструкция дает следующие преимущества пользователям:

Нет необходимости устанавливать проблемные мансардные окна, которым требуется качественная гидроизоляция.
Вариант обеспечивает хорошее естественное освещение мансардного этажа благодаря выполнению вертикального остекления.

Конструкция шатровой крыши

Разновидность крыши устанавливается на строения с квадратным периметром, важный нюанс – у всех скатов должна быть одинаковая форма. Строительство шатровой конструкции является более сложным, если сравнивать с вальмовой: необходимо, чтобы стропила сошлись в одной точке.

Стропильная система

Четырехскатная крыша своими руками – оптимальное решение для всех желающих сэкономить средства семейного бюджета . Последовательность строительных работ:

Этап планирования и проектирования требует много времени, необходимо тщательно продумать каждую деталь. Каким бы легким ни казалось устройство кровли, обязательно сделайте чертеж, что поможет обнаружить недочеты и недостатки.

Если расчет четырехскатной крыши сделан неправильно, исправить ситуацию будет достаточно сложно – в результате ошибки диагональные стропила не соединятся в коньке. Лучше воспользоваться оптимальным вариантом, подготовьте чертеж с помощью одной из специальных графических программ.

Создание модели 3D позволяет увидеть, как будет выглядеть будущая крыша, чтобы подготовить детальный чертеж, обратитесь за профессиональной помощью.

Подготовка конструктивных элементов

Мауэрлат укладывают сверху по периметру стен, его задача – служить опорой стропилам, материалом изготовления является брус 15х10 см.

Уклон крыши делают с помощью стропильных ног, стандартные стропила делают из доски 50Х150 мм, диагональные – 100Х150 мм.

Специальные затяжки не позволяют смещаться стропильным ногам, они фиксируются, а их концы соединяются внизу, для изготовления берут доску 50Х150 м.

Лежень из бруса 100х100 мм или 100х150 мм представляет собой поперечную балку, служащую опорой для стоек, которые держат коньковый прогон.

Откосы не дают стропилам сдвигаться, их устанавливают под углом к стойкам, материл изготовления – брус с теми же размерами, как для изготовления лежня.

На вертикальную стойку опирается конек, ее делают из материала для мауэрлата.

Горизонтальная ветровая доска связывает стропильные концы снизу, ее прибивают к стропилам с внутренней стороны кровли, используя доску 100х50 мм.

С наружной стороны конструкции прикрепляют кобылку – доску из точно такого материала.

Самым сложным элементом считается шпренгель, он придает жесткость крыше, связывающий между собой горизонтальные и вертикальные компоненты. Шпренгель делают из бруса с размерами 100х100 мм, его необходимо устанавливать под углом.

Нарожники или укороченные стропила есть только в вальмовой крыше, их изготавливают из доски 50х150 мм.

Монтаж перекрытия чердака

Подвески крыши лучше изготавливать из стали, для крепления используются специальные хомуты и прогоны, подвесное перекрытие значительно уменьшает нагрузку.

Если фермы стальные, то перекрытие делают несгораемым, между балками из стали укладывают железобетонные плиты сборного типа, а на них помещают легкий утеплитель.

Оптимальный материал для изготовления несущих конструкций – это крупноразмерные панели заводского производства, обладающие высокой огнестойкостью.

Установка прогона конька

Понадобится сделать 2 прогона, если у сооружения имеются капитальные продольные стены или в 2 ряда стоят внутренние столбы. Когда в здании нее предусмотрены внутренние опоры, выполняют строительные фермы и к ним подвешивают перекрытие. Когда ширина дома большая, конструкция подвешивается на стальные хомуты к поясу фермы внизу.

Монтаж стропил

Диагональные стропильные ноги должны опираться на конек, их дополнительно фиксируют с помощью металлической проволоки.

Когда делают один прогон, диагональные ноги прибивают на консоли, а когда прогонов два – их крепят на шпренгельную конструкции, изготовленную из горизонтальной балки со стойками.

Фото четырехскатной крыши

Также рекомендуем посетить:

Источник: https://mojdominfo.ru/chetyrexskatnaya-krysha/

Четырехскатная крыша своими руками

Крыши сложной формы привлекают особое внимание к архитектуре здания. Четырехскатные кровли популярны при возведении загородных домов. Четыре ската, расположенные в разных плоскостях, придают жилищу респектабельный вид. Чаще всего скаты выполняются разной формы: два из них получаются треугольными и выступают в роли фронтонов, два имеют форму трапеции.

Преимущества конструкции

Вальмовая

Установка четырехскатной или вальмовой кровли кроме эстетичного вида имеет и практические плюсы:

на чердаке, окруженном кровлей со всех сторон, поддерживается комфортная температура;
конструкция стропил прочная и долговечная;
высокую устойчивость к ветрам и осадкам;
пространство под кровлей можно использовать для мансарды.

Типы четырехскатных крыш

Полувальмовая

Имея общую основу, подвиды таких покрытий несколько отличаются исполнением:

Вальмовая – классический вариант с двумя треугольными вальмами и двумя скатами в форме трапеции.
Полувальмовая – треугольные скаты имеют укороченную форму, такая конструкция выполняется для оборудования мансарды.
Шатровая – имеет форму пирамиды с треугольными скатами. Подходит для квадратного здания.

Проектирование

Проект дома с мансардой

Угол наклона для скатов выбирается исходя из рекомендаций изготовителей кровельного материала и природных особенностей. Для мягкой рулонной кровли достаточно угла до 18 градусов, для шифера подойдет угол в 15–60 градусов, а под черепицу стоит заложить наклон от 30 до 60 градусов.

Большое значение имеет количество осадков зимой, если выпадает значительное количество снега, то лучше выбирать крутые скаты, на которых осадки меньше задерживаются.

Пример расчета нагрузки на стропила в программе

Выбрав угол наклона, можно рассчитать высоту конька и остальные параметры, необходимые для постройки четырехскатной крыши. Для вычисления площади используются геометрические формулы для треугольника и трапеции.

Расчет стропил в программе

При проектировании стропильной системы необходимо многое учесть: сечение бруса, длину стропил, величину прогона, шаг установки элементов. Все возможные нагрузки на кровлю выясняются на стадии проектирования, к ним относят:

вес выбранного кровельного покрытия;
годовое количество осадков;
масса утеплителя и гидроизоляции;
устройство на крыше различного оборудования (антенны, фонари, окна и т. д.);
снеговая и ветровая нагрузка.

Кроме заложенных нагрузок, кровля дома должна иметь запас прочности, гарантирующий устойчивость конструкции в непредвиденной ситуации. Для возведения стропильной системы применяются брус и доски. Если есть необходимость усилить элементы, доски сдваиваются.

Схема стропильной системы вальмовой крыши

Перед началом работы все пиломатериалы проходят обработку антисептиком.

Последовательность работы

Мауэрлат и стропила

Установка крыши начинается с закрепления несущего основания – мауэрлата. Это брус сечением 150×150 мм, который укладывается по периметру стен. Его размещение по горизонтали контролируется уровнем. Брус не должен находиться на краю стены, нужно оставить расстояние в 5–7 см. Крепление мауэрлата выполняется на замурованные в кладку шпильки, которые закручиваются гайками. Этот брус позволяет связать стропильную систему и стены дома в общую конструкцию.

Для установки стоек необходимы лежни или балки перекрытия. Эти элементы выполняются из брусьев размером в 100×200 мм или сдвоенных досок. Все опоры устанавливаются строго вертикально и крепятся к лежню металлическим уголком или пластиной. Для вальмовой крыши стойки устанавливаются в одну линию, на них крепится коньковый прогон. При возведении шатровой типа кровли опоры размещаются по диагонали, от угла откладываются равные расстояния. В итоге они образуют прямоугольник, на который укладываются прогоны. Крепление выполняется уголками.

Описание конструкции вальмовой крыши

Боковые стропила устанавливаются после обработки по шаблону. В качестве заготовки берется тонкая доска, прикладывается к прогону и отмечается запил. Второй конец упирается в мауэрлат и намечается нижний запил. Необходимое количество стропил подготавливается по шаблону и устанавливается с выбранным шагом крепления, он может составлять от 60 см до 1 метра. С прогоном и основой соединение происходит скобами или саморезами.

Запил стропила

Накосные стропила с коньковым прогоном образуют угол наклона скатов. Эти стропила располагаются диагонально и несут дополнительную нагрузку, поэтому для них используются сдвоенные доски. Запил накосных стропил выполняется по шаблону, длина их учитывает свес от 50 см. В верхней части накосные стропила соединяются ригелем для придания прочности. При устройстве шатровой крыши накосные стропила соединяются в коньковом узле с помощью затяжек. Стропила устанавливаются под углом в 90 градусов и непременно соединяются со стенами посредством проволочных хомутов.

Схема вальмы

К диагональным стропилам крепятся короткие стропила или нарожники. Они выполняются различной длины, но должны быть параллельны друг другу. Нарожники вместе с рядовыми стропилами формируют боковые скаты. Для шатровой модели установка нарожников и крепление стоек, подкосов и шпренгелей также является завершающим этапом постройки.

Строительство шатровой крыши

Для снятия нагрузки с диагональных стропил, под них устанавливаются шпренгели. Это вертикальные опоры, которые опираются на лежни. Боковые стропила закрепляются подкосами. Один из коней доски упирается в лежень, а второй срезается под 45 градусов и крепится к стропильной ноге.

Обрешетка и утепление

Сплошная обрешетка под мягкую черепицу

Завершить возведение крыши позволит утепление ее базальтовой ватой или вспененным полистиролом. Материал укладывается между стропилами. Защиту кровли от влаги обеспечит слой гидроизоляции. Размеры обрешетки зависят от типа кровельного покрытия, на вальмовой типе привлекательно смотрится мягкая черепица, для нее нужна сплошная обрешетка.

Правильно вести строительство поможет просмотр видео, поясняющего нюансы установки стропил.

Смотрите, как производится монтаж стропильной системы:

Источник: https://kakpravilnosdelat.ru/chetyrehskatnaya-krysha-svoimi-rukami/

Четырехскатная крыша своими руками: устройство, виды, как сделать самому

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Виды четырехскатных крыш

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Полувальмовая датская крыша: европейские традиции

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Шатровая крыша: идеальные пропорции

Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:

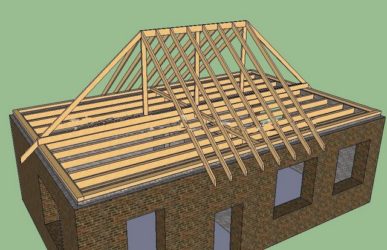

Устройство стропильной системы крыши с четырьмя скатами

Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:

Этап І. Планирование и проектирование

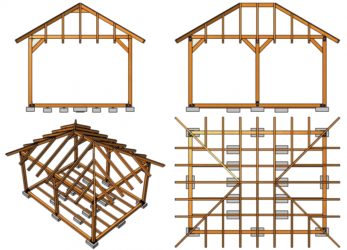

Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.

А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!

Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:

Этап ІІ. Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат. Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги – это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосы станут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

Далее, важной деталью будет стойка – вертикальный элемент каркаса крыши. Она станет служить опорой для конька. Изготовьте ее из такого же материала, что и мауэрлат.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

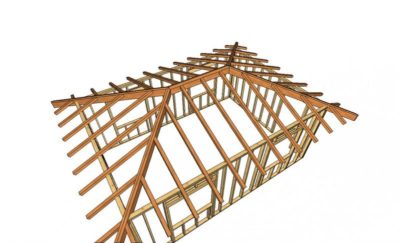

В жизни все эти элементы выглядят так:

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

Этап ІІІ. Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам. Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два. При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.
Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс. Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга. Самый простой вариант таких ферм – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.
Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

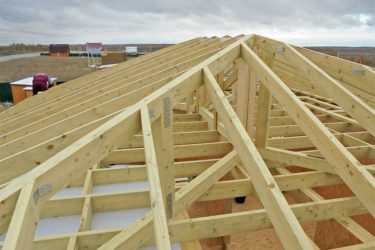

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Этап V. Установка стандартных и диагональных стропил

Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

Если посреди крыши будет только один коньковый прогон, тогда диагональную ногу нужно набивать на консоли прогона. Их специально для этого выпускают на 15 сантиметров за поддельную раму, а лишнее потом отпиливают.
Если же прогона – два, тогда на них нужно установить шпренгельную конструкцию из горизонтальной балки и стойки, а затем уже закрепить сами накосные стропила.
Если же балка при этом прочная, из бруса, а не из досок, тогда есть смысл сделать прибоину – короткую доску толщиной не менее 5 сантиметров. И на нее уже опирать накосные стропила вальмовой крыши.

Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.

На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.

Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

Источник: https://KrovGid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html
