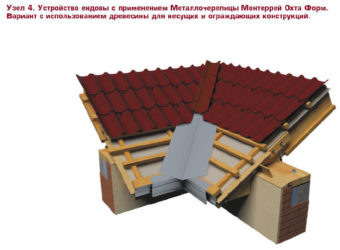

Как сделать ендову на крыше из металлочерепицы?

В этой статье:

Как самому установить ендова на крышу из металлочерепицы

Металлочерепица позволяет быстро и недорого выполнить кровлю. Ее рекомендуется монтировать по технологии, поскольку она представляет собой конструктор с комплектом крепежных и доборных деталей. Одним из этапов укладки является ендовый узел.

Особенности разжелобка
Способы оформления
Пошаговая инструкция по установке

Что такое ендова?

Тупые углы, образованные двумя сопряженными скатами, называют разжелобком. Для рабочих места ендов, конька, ребер, примыканий пирога будут наиболее сложными и ответственными участками. Проблема состыковки внутренних тупых углов появляется в крышах сложной формы, которые имеют больше двух щипцов. Любые углы пересечения плоскости кровли – это разрыв сплошного покрытия, в нем собирается вода. Линия стыка имеет более пологий угол, в зимний период в нем всегда будет скапливаться снег. Эти участки несут наибольшую нагрузку и считаются самым уязвимым местом в плане протечки.

Принцип оформления стыков сводится к обустройству желобка, который собирает и отводит воду. Эта деталь называется нижней ендовой. Представляет собой узкий лист металла с цинковым или полимерным слоем. Монтируется вдоль наклонной стропилы ендовы. Чтобы вода не попала в подкровельное пространство, по длинным сторонам выполнена отбортовка. Кроме сбора воды и препятствования ее проникновению под металлочерепицу за бортики зацепляются кляймеры крепления желоба к контрообрешетке. После укладки материала стык может быть закрыт декоративной (или внешней) ендовой.

Варианты оформления разжелобка

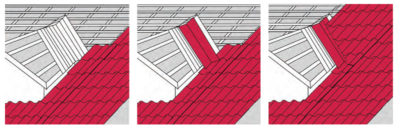

Способ состыковки покрытия определяет тип стыка:

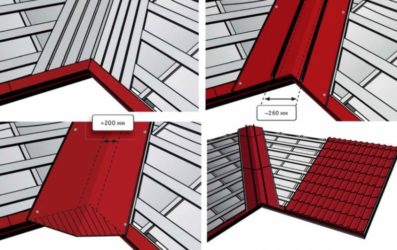

1. Открытый. Края черепицы подрезаются ровно по линии не встык, а с зазором, оставляя центральную часть нижнего профиля видимой. В качестве ендовы для металлочерепицы для сбора воды применяется лист металла с полимерным защитным слоем в тон с цветом крыши. От монтажника потребуется точность подрезки по линии. На внутреннюю кромку черепицы на ендове устанавливают декоративные уголки. С их помощью разжелобок приобретает эстетически законченный вид и закрывается щель между металлочерепицей и отбортовкой нижней ендовы, в которую может проникнуть мусор.

2. Закрытый. Неровности кромки элементов на разжелобке перекрываются верхней планкой декоративной ендовы. Используется чаще, поскольку нет необходимости проводить идеально ровную подрезку покрытия. На профиле для нижней планки ендовы можно сэкономить: берут более дешевые оцинкованные листы металла без полимерного слоя, но подобная экономия не оправдана. Металл с гальваническим или анодированным защитным слоем недолговечный, а заменить его непросто. Понадобится разбирать крышу, что в итоге повлечет огромные затраты средств и времени.

3. Переплетенный. Выполняется только при укладке мелкоформатного или гибкого кровельного материала. При работе с металлочерепицей не используется.

Пошаговая технология монтажа

Производители рекомендуют руководствоваться стандартными правилами, которые гарантируют герметичность внутренних стыков смежных скатов.

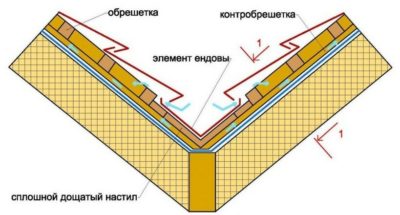

1. Гидроизоляция и контробрешетка.

Нижнюю ендову правильно монтировать одновременно с укладкой гидроизоляции по стропилам смежных скатов и набивкой контробрешетки. Изоляцию выбирают в зависимости от теплопроводности покрытия. Для металлочерепицы лучше подходит антиконденсатная или супердиффузная пленка. Полосы раскатываются горизонтально и обрезаются так, чтобы они перекрывали ендову и заходили на соседний скат. По стыкам пленка склеивается двухсторонним скотчем. Предложенная технология позволяет обходиться без дополнительной полосы гидроизоляции, которая является обязательным элементом ендового ковра при работе с традиционными кровельными материалами.

Рейки контробрешетки подрезаются с заходом на проем расположения листа ендовы на 10-15 см. Разметка выполняется по размеру ширины купленного желобкового профиля. В образовавшейся нише вдоль накосной стропилы уголком набивают рейки контробрешетки на каждом скате.

На скатах контррейка набивается поверх гидроизоляции, а на ендовом стыке пленка накладывается на контробрешеточную рейку с заходом на смежный скат. Укладка косичкой позволяет надежно защитить стык от проникновения влаги. Прибивается степлером к внешней боковой или верхней поверхности контрреек.

2. Обрешетка.

После монтажа нижнего профиля ендовы его загибы не должны упираться в обшивку кровли. Обрешеточный брусок под ендовую планку и на скатах делается на разном уровне. Если кромка желобка будет выступать над несущим каркасом, металлочерепица не ляжет плотно на рейку.

Размер ступеньки между верхней поверхностью обрешетки ендовы и скатов должен быть равен высоте отбортовки листа нижнего разжелобка. На контррейках, набитых на стропила, по разметке при помощи стамески выбираются пазы глубиной 1 см для утапливания обрешеточной доски. Производитель рекомендует применять в качестве несущей рейки для нижнего профиля широкие (100 мм) доски, которые станут альтернативой сплошной обрешетке. Они будут прочной основой для металлического желоба и не дадут ему провисать при нагрузках от скопившегося снега.

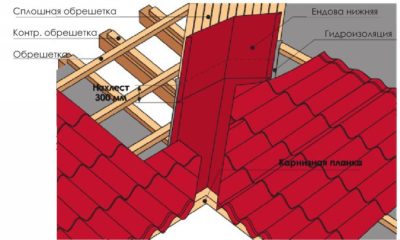

3. Нижняя ендова.

Крепится после установки капельника и отливов водосточной системы, но перед прикручиванием металлочерепицы. Нижний край плиты подрезается по форме угла. На краях делают аккуратную отбортовку, что сделает ее эстетически привлекательной. Ендова позиционируется так, чтобы она выходила на горизонтальный желоб водостока на 2 см.

Закрепляются листы при помощи кляймеров к контробрешетке. Крутить саморезы через плиты категорически запрещается. Целостность нижней ендовы – гарантия отсутствия протечек.

Если длина разжелобка больше размера стандартных листов, продольную состыковку делают путем нахлеста в 10 см. Установка нескольких планок выполняется снизу вверх. Каждая последующая накладывается на нижнюю. В участках сочленения допускается вкручивание саморезов через профиль в контробрешетку только по верхнему торцу, который перекрывается нахлестом верхнего элемента. По окончании бортики прижимаются (выравниваются) до уровня обрешетки.

4. Приклеивание уплотнителя.

Форма металлочерепицы не позволит ей плотно прилегать к прямой отбортовке желобка. В подкровельное пространство будет попадать мусор и влага. Важным элементом технологии монтажа нижней ендовы является боковой уплотнитель (в виде клейкой ленты). Размещается вдоль бортиков профиля изнутри с двух сторон. Продается бобинами и крепится цельным куском по всему периметру нижней ендовы. Мягкий и упругий материал ленты повторяет волнистое покрытие и закрывает образовавшиеся щели.

5. Установка верхней декоративной планки и уголков.

После завершения укладки металлочерепицы внешний вид разжелобка не будет выглядеть законченным. Для эстетического оформления ендовы размещают планки или уголки. Они крепятся при помощи оцинкованных саморезов с резиновыми прокладками к металлопрофилю в верхнюю волну. Уголки монтируются вдоль каждой кромки, оставляя нижнюю ендову крыши открытой.

Источник: http://stroitel-list.ru/krovlya/metallocherepica/kak-samomu-ustanovit-endova-na-kryshu-iz-metallocherepicy.html

Ендова на металлочерепице и правила её устройства

Самые распространённые виды узлов ендовых:

ендова начинается на карнизе;
ендова начинается на скате;
ендова заканчивается на коньке;
ендова заканчивается на скате.

Ендова на металлочерепице, как показывает практика, одно из самых «слабых» и опасных мест для протекания. Нельзя экономить на ендовых. Крыши с протекающими ендовыми можно встретить довольно часто — увы, это не редкость.

Монтаж ендовы осуществляют согласно следующих правил.

Устройство ендовы, начинающейся под линией карниза и заканчивающейся на линии конька

Ендовую нужно монтировать согласно следующих правил:

1. Во первых:

Убедитесь в том, что гидроизоляция вдоль ендовы смонтирована правильно, оставлены пропуски для воды и мелкого мусора вдоль ендовной контр-обрешётки, отсутствуют надрывы и механические повреждения гидроизоляции.

2. Во вторых:

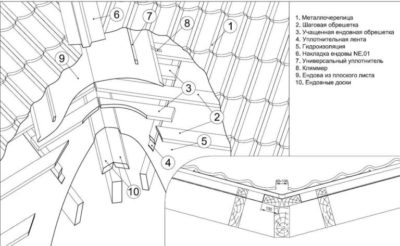

Обязательно усильте ендову дополнительной обрешёткой, добавив по дополнительной доске между досками шаговой обрешётки (как на верхнем рисунке).

3. Планки ендовых монтируются на уже установленные капельники (когда ендова начинается на карнизе).

4. Подготовьте нужное количество планок ендов и смонтируйте их снизу вверх с нахлёстом 25 — 30 см. Нижнюю планку ендовы обрежьте чуть ниже линии карниза и сделайте на ней отбортовку по линии карниза.

5. Смонтируйте вдоль отбортовок планок ендовы и под коньком универсальный уплотнитель.

https://www.youtube.com/watch?v=UC58u-KCleE

Обрежьте по разметке листы металлочерепицы, граничащие с ендовой. Листы не должны доходить до осевой линии ендовы 6 — 10 см с каждой стороны.

6. Для крепления используют те же саморезы что и для крепления метало-черепицы. При креплении обрезанных листов допускается саморезы закручивать в штатные места, расположенные на 10 — 15 мм ниже линии штамповки в нижней части волны через лист метало-черепицы и через планку ендовы не ближе 25 см от оси ендовы.

В этих местах листы металлочерепицы касаются плоскости, на которой лежат планки ендовы. При этом саморезы, прошедшие через лист металлочерепицы и через планку ендовы, плотно прижмут лист черепицы к планке ендовы в точках крепления саморезами. При отступе от штатных мест в точках крепления между листом металлочерепицы и планкой ендовы останется зазор, что может привести к протечкам через планку ендовы в точках прохождения через нею саморезов.

7. Не допускается закручивать саморезы на расстоянии меньше 25 см от оси ендовы.

8. Во время монтажа все зарезки аккуратно выравниваются к основанию при помощи резиновой киянки.

9. Монтаж обналичника (декоративной накладки) ендовы:

Смонтируйте накладку, двигаясь снизу вверх с нахлёстом (наложением) друг на друга не меньше чем на 10 см. Закрепите декоративные накладки ендовы к верхним точкам примыкающих к ней листов металлочерепицы.

Запрещается монтировать уплотнитель между листами металлочерепицы и обналичной накладкой ендовы.

Убедитесь в том, что саморезы крепления накладки ендовы не повредили смонтированные ранее планки ендовы.

* Накладка ендовы скрывает косые резы металлочерепицы и уменьшает вероятность задувания снега между листами метало-черепицы и планкой ендовы. Вода, собранная со скатов, попадает под накладку ендовы и течёт по осевой линии сгиба ендовы.

Устройство ендовы, начинающейся на скате и заканчивающейся на скате

1. Убедитесь в том, что гидроизоляция вдоль ендовы смонтирована правильно, оставлены пропуски для воды и мелкого мусора вдоль ендовной контрбруса, отсутствуют надрывы и механические повреждения гидроизоляции.

2. Обязательно смонтируйте в ендове по дополнительной доске между досками шаговой обрешётки. Подведите лист черепицы к боковой стене слухового окна следующим образом:

обрежьте примыкающий к боковой стене слухового окна лист металло-черепицы по длине таким образом, чтобы линия вашего реза была выше выхода ендовы на скат не менее чем на 20 см (оставшаяся часть листа металлочерепицы может быть использована для продолжения монтажа с добавлением к нему одномодульного листа с целью выхода на общую линию стыковки листов по рядам);
для подводки листа к боковой и передней стенкам слухового окна сделайте вырезы по размерам слухового окна и смонтируйте лист металлочерепицы.

На лист черепицы вдоль стенок слухового окна смонтируйте универсальный уплотнитель.

Установите на карнизный свес слухового окна карнизную планку.

Смонтируйте в ендове заранее подготовленные планки ендовы. Обрежьте нижнюю часть планки ендовы по карнизу и по линии выхода на скат. При необходимости отформуйте край ендовы , выходящий на скат с целью обеспечения плотного наложения планки ендовы на лист метало-черепицы — резиновой киянкой. Допускается слегка подрихтовать нижний лист металлочерепицы.

При удлинении ендовы обеспечьте нахлёст 20-30 см в зависимости от угла наклона скатов.

В верхней части состыкуйте листы левой и правой ендовы с применением жестяницких приёмов или на саморезах с применением герметика. От правильности подготовительных работ в этом месте зависит защита линии конька слухового окна от попадания воды в него с верхнего ската.

Смонтируйте вдоль отбортовок ендовы универсальный уплотнитель.

Приготовьтесь к монтажу листов металлочерепицы с косыми резами на большом скате.

Если вы применяете оставшуюся от бокового листа черепицы часть, доведите на ней нижний рез до вида штатного и добавьте к ней одномодульный лист с целью доведения уровня верха листа до общей линии стыковки по рядам на скате.

Подготовьте к монтажу первый лист основного ската над ендовой. Его нижняя часть обязательно должна быть ниже линии выхода ендовы на скат. Наложите подготовленный лист на ранее смонтированный ниже ендовы лист металлочерепицы, при этом нахлест листов составит не менее 20 см, а сам ендовный лист будет зажат между монтируемым и ранее смонтироваными листами. Смонтируйте все листы, граничащие с ендовой.

Убедитесь в том, что зазоры между резаными листами и осевой линией ендовы составляют по 6-10 см.

При креплении обрезанных листов допускается закручивать саморезы в штатные места, расположенные на 10-15 мм ниже линии штамповки в нижней части волны через лист черепицы и через планку ендовы не ближе чем 25 см от оси ендовы.

В этих местах листы метало-черепицы касаются плоскости, на которой лежат планки ендовы. При этом саморезы, прошедшие через лист метало-черепицы и через планку ендовы, плотно прижмут лист черепицы к планке ендовы в точках крепления саморезами.

При отступе от штатных мест в точках крепления между листом метало-черепицы и планкой ендовы останется зазор, что может привести к протечкам через планку ендовы в точках прохождения через неё саморезов. Не допускается закручивать саморезы на расстоянии меньше 25 см от оси ендовы.

Смонтируйте обналичную накладку, двигаясь снизу вверх с нахлёстом друг на друга не меньше 10 см.

Запрещается монтировать уплотнитель между листами метало-черепицы и обналичной накладкой ендовы.

Закрепите обналичные накладки ендовы к верхним точкам примыкающих к ней листов метало-черепицы.

Убедитесь в том, что саморезы крепления накладки ендовы не повредили смонтированные ранее планки ендовы.

Накладка ендовы декорирует косые резы на метало-черепице и уменьшает вероятность задувания снега между листами метало-черепицы и ендовой. Вода, собранная со скатов, попадает под накладку ендовы и течёт по линии сгиба ендовы.

*** Эксплуатация и уход за ендовыми для металлочерепицы.

За ендовыми на метало-черепице нужен уход. Прошлогодние листья, попавшие на кровлю, также попадают под накладку ендовы и при достаточном зазоре между резаными краями метало-черепицы будут смыты водой вдоль планок ендовы.

Если возле дома расположены деревья, снимайте время от времени накладки с ендов и прочищайте водяной канал. Листья, хвоя и прочий мусор «залёживаются» в ендовых забивая сток воды и провоцируя прогнивание металла.

Источник: https://krovli.club/krovli/metallocherepitsa/ustrojstvo-endov-na-metallocherepitse

Устройство ендовы крыши из металлочерепицы

Металлочерепица – это один из самых практичных и недорогих кровельных материалов, который благодаря своей уникальной конструкции с двусторонним полимерным покрытием имеет отменные эксплуатационные свойства. Устройство крыши из металлочерепицы обеспечивает легкую, прочную и качественную конструкцию кровли с длительным сроком эксплуатации и доступной ценой. Для самостоятельного устройства крыши подобного типа, следует знать основные правила расчета материалов, основные типы крепления, уметь пользоваться слесарным инструментом и детально изучить все особенности работы по учебному видео.

Расчет количества кровельного материала

Для заказа необходимого количества металлочерепицы необходимо посчитать требуемое количество кровельного материала. Рассмотрим конструкцию листа металлочерепицы: поперек ската находятся волны, а вдоль него располагаются ряды. Шагом металлочерепицы называется расстояние между рядами. Если лист состоит из 6 волн с шагом 350 миллиметров, тогда его называют одномодульный. На сегодняшний день в продаже есть следующие листы :

одномодульные;
трехмодульные;
шестимодульные;
десятимодульные.

Нижняя часть листа на расстоянии 50 мм от края называется нижний рез, а верхняя часть на том же расстоянии – верхний рез. Чтобы посчитать необходимое количество металлочерепицы, необходимо сделать чертеж крыши и разложить по ней материал с учетом того, что стыки и волны составляют единое целое, как по ширине, так и длине кровли. В районе конька следует делать минимальный заход под него. Одно из главных правил при устройстве кровли – это минимальное количество отходов закупаемого материала. На многих учебных видео материалах можно подробно рассмотреть основные конструктивные элементы металлочерепицы.

Техника безопасности и технология производства работ

Механическая прочность металлочерепицы очень большая, но при работе с ней требуется соблюдение определенных правил. На первом этапе кровельный материал распаковывается и раскладывается по стопкам на земле. Брать листы необходимо только в защитных рукавицах, иначе есть опасность повредить руки. Если листы еще не закреплены, за ними ведут тщательное наблюдение. Это связано с тем, что они могут срываться ветром. Поднимать металлочерепицу на необходимую высоту следует по направляющим из досок. При перемещении по крыше из металлочерепицы соблюдают следующие правила :

обувь должна иметь только мягкую подошву;
ходить и наступать на гребни волны запрещено;
наступают не полностью на ступню, а только на носки;
в одной выемке запрещено нахождение более чем одной ноги;
передвижение по крыше происходит только параллельно скату.

Для раскроя сложных участков крыши (например, в обход вентиляционного канала или дымохода) допускается резать материал непосредственно на месте монтажа. Применение угловой шлифовальной машины (болгарки) запрещено в связи с опасностью повредить защитный полимерный слой. Основным инструментом должны быть электрические высечные ножницы или ножницы по металлу. При раскрое листов необходимо работать в защитных очках и рукавицах. Перед началом работ желательно ознакомиться с учебным видео с примерами выполнения кровельных работ.

Технология крепления металлочерепицы

Саморезы для крепления металлочерепицы должны обладать защитным слоем в цвет кровельного материала. Их стандартный размер составляет 4,8х28 миллиметра, дополнительно они оснащаются прокладкой ЭПДМ. Винты вкручиваются перпендикулярно обрешетке до состояния немного сжатой прокладки. Сильно перетягивать прокладку не следует, недожимать тоже чревато последствиями. При образовании стальной стружки её аккуратно смахивают щеткой с мягким ворсом. Штатным местом для установки самореза является расстояние между гребнями соседних волн. При укладке металлочерепицы соблюдают следующую технологию :

Стыковка происходит по волнам, что способствует защите кровли от бокового ветра. Состыковка листов включает вкручивание в гребень волны верхнего листа немного ниже линии штамповки. Первыми крепятся продольные стыки, а затем уже все остальные.
Состыковка листов происходит по рядам, где крепится каждая волна. При этом стык обязательно попадает на доску обрешетки.
Для крепления на карнизе используют два способа. В первом случае вода в желоб водостока стекает непосредственно с металлочерепицы. С этой целью ее укладывают с выступом за карниз на пять сантиметров, а карнизная доска выбирается толще досок обрешетки на 1 – 1,5 сантиметра. Саморезы в этом случае вкручиваются на 6 сантиметров выше линии штамповки через одну волну. Второй способ крепления используется при ступенчатом карнизе или нарушенной геометрии крыши. В этом случае вода стекает на карнизную планку, а затем в желоб водостока.
Опорой для конька является самая верхняя доска обрешетки. Она должна быть толще, чем доски обрешетки не менее чем на 1 сантиметр. Это связано с необходимостью обеспечить наличие вентиляционного зазора. Конек прикручивается к листам кровельного покрытия при помощи саморезов, которые располагают на расстоянии 80 сантиметров друг от друга. Крепление винтами производят по гребню волны на расстоянии не менее 5 сантиметров от конька.
Схема монтажа кровли на торцах крыши предполагает использование крепления саморезами через одну волну, а крепление торцевых планок — в гребни волн. Торцевая планка крепится к фронтонной доске винтами с шагом 80 сантиметров.

Средний расход саморезов при устройстве крыши из металочерепицы составляет около 9 штук на один квадратный метр. Для новичков, которые ранее не занимались кровельными работами, следует детально изучить технологию крепления по учебным видео материалам.

Устройство ендовы

Перед началом работ по устройству ендовы следует убедиться, что слой гидроизоляции смонтирован правильно и не имеет повреждений, оставлены каналы для пропускания воды вдоль обрешетки. Для монтажа ендовы потребуется установить дополнительную доску между шаговой обрешеткой.

Для этого нужно подготовить требуемое количество планок ендов и смонтировать их снизу вверх с обязательным нахлестом в 200-300 миллиметров. Нижнюю планку обрезают немного ниже линии карниза и делают на ней отбортовку строго в соответствии с линией карниза. Далее монтируют вдоль отбортовки планки ендовы, а под коньком используют универсальный уплотнитель.

Листы металлочерепицы обрезают с таким условием, чтобы они не доходили 60-100 миллиметров до осевой линии ендовы с каждой стороны.

Крепление обрезанной металлочерпицы допускает вкручивание саморезов в штатные места на 10-15 сантиметров ниже от линии штамповки, но не ближе, чем 250 миллиметров от оси ендовы. Винты, которые прошли лист металлочерепицы и планку ендовы, плотно прижмут кровельный материал к ней в точках крепления. При вкручивании саморезов вдали от штатных мест существует вероятность образования зазора между листом кровли и ендовой, а это чревато протечками через нее в местах крепления винтами. Декоративные накладки ендовы крепят к верхним точкам примыкающих листов кровли.

Стоит учесть, что монтаж уплотнителя между декоративной планкой ендовы и металлочерепицей строго запрещается.

Накладки ендовы прекрасно декорируют разрезы металлочерепицы и снижают вероятность задувания снега между ней и ендовой. Вода собирается со скатов и конька, а далее попадает под накладку ендовы, после чего течет по линии сгиба основной ендовы. Листья и мусор также попадают под накладку и при соблюдении зазора между краями реза металлочерепицы со временем смоются водой. Более детально об устройстве ендовы можно посмотреть специальные видео, где специалисты наглядно рассказывают обо всех особенностях работы.

Стоит учесть, что дом, расположенный в лесу, требует регулярной чистки накладок ендовы и прочищения водяного канала.

Типы конька для металлочерепицы

Конек для металлочерепицы предназначен для замыкания верхней кромки кровельного материала и надежного скрепления скатов крыши. Конек может иметь несколько основных типов :

Конек полукруглый. Используется для установки на стыках, в торцевой части конек закрывают специальными заглушками, которые придают ему эстетичный вид.
Прямоугольный конек. Применяют для разных типов крыш, его стоимость меньше, чем полукруглого и заглушки к нему не требуются.
Декоративный конек. Этот вид применяют для шатровых крыш, беседок и шпилей.
Конек в форме T- и Y элементов. Данные типы используют для скрепления между собой прямоугольных коньков.
Элементы с щипцовым концом используют для скрепления между собой коньков различных типов.

Сегодня существует достаточно много видео, где подробно описаны все виды конька и способы его применения.

Устройство защиты от грозовых перенапряжений

Крыша из металлочерепицы достаточно уязвима в отношении электрических разрядов, которые возникают в атмосфере. Давно известно, что металлические покрытия не только притягивают молнию, но и способны накапливать статический заряд. Это может привести к выходу из строя бытовой техники или даже создать опасность для жизни человека. По этой причине молниезащита домов с крышей из металлочерепицы – это очень важный вопрос, который следует детально изучить.

Для начала следует определиться с типом молниеотвода. Они бывают нескольких разновидностей. Первый тип конструкции предполагает установку на кровле стальной сетки. Устройство этого типа молниеотвода предполагает заземление и надежную защиту крыши от всех видов атмосферных перенапряжений и скопление статического электричества. Молниезащита с использованием стержневого молниеотвода является самой популярной конструкцией. При его использовании на крыше устанавливается стальной стержень, который обязательно подлежит заземлению.

Еще одним типом молниезащиты является стальной трос, натянутый выше кровли и заземленный хотя бы с одного конца. Данный тип устройства имеет преимущество в виде большой площади защищаемой зоны, поэтому при обустройстве значительных по площади крыш тросовый молниеотвод — это самый оптимальный вариант. Молниеотвод любого типа заземляют отдельной шиной заземления, которая должна иметь минимальное сопротивление, регламентируемое специальными нормами и правилами. Для правильного устройства молниезащиты и заземления необходимо посмотреть видео с примерами их исполнения.

Ендова для металлочерепицы, ее особенности и пошаговая инструкция по монтажу

› Конструкция дома › Кровля

Данная статья позволяет узнать, как правильно сделать ендову крышу, а также узнать нюансы в строении и использовать советы профессионалов.

При строении дома учитывается не только практичность и длительность срока службы материалов, но и внешний вид готового здания. Для достижения необычного вида сооружения необходимо выполнение сложных элементов, например конструирование ендовой крыши под металочерепицу.

Ендова как элемент крыши

Ендовые крыши состоят из множества плоскостей,которые соединяются между собой под различными углами. Ендова –это наличие угла между двумя скатами крыши.

Проектированием такого вида крыши должен заниматься профессиональный строитель.Допускание даже незначительной ошибки может привести к протечке крыши и даже смещения всей системы строения. Чаще всего ендовые крыши покрывают черепицей металлической.

Различают некоторые виды ендовы:

Открытая ендова – вода имеет свойство стекать с крыши самостоятельно с помощьюжелобков. Открытая ендова имеет гидроизоляцию такую же, как и обычные скатные крыши.
Ендова закрытая – кровельный материал полностью закрывает крышу. Чаще всего предусматривается при скате крыши крутом.
Ендова перемешанная имеет характеристику закрытой ендовы, только материалы имеют свойство переплетаться между собой.При строении такого вида ендовы,панели которые используются для кровли переплетаются или имеют соединительную стыковую деталь.

Подготовительные работы по монтажу

Схему будущей крыши следует разработать еще на начальной стадии проектирования здания. В это же время необходимо определится с выбором типа ендовы. Тип зависит от материала для кровли.

Перед тем как начать монтажные работы необходимо проверить прямоугольность скатов на наличие перекосов. Наличие перекосов может очень усложнить работу по монтажу.

Необходимо все деревянные элементы обработать антисептическим средством для дерева. Потому что после монтажа кровельного покрытия это невозможно будут сделать.

Необходимо сделать необходимый расчет материала кровельного для крыши. Приготовить все необходимые инструменты для работы.

Проектирование ендового покрытия

Некоторые рекомендации для проектирования ендовой крыши:

При проектировании следует учитывать, что чем сложнее вид крыши и ее форма, тем труднее будет ее монтаж. И наоборот меньшее количество скатов на крыше позволяет без трудностей построить конструкцию.
При строительстве крыши с большим количеством ентов,необходимо сделать план крыши с учетом параметров сооружения
Для правильного проекта крыши нужно всю постройку разделить на прямоугольники.
В тех местах, где происходит соединение главного помещения с пристройками, будет лежать черта ендовы.

Для начала проектирования необходимо сделать чертеж всего здания. Строение каркаса ендов подразделяется на несколько типов: с нижней планкой и верхней. Планка нижняя строится в том случае, когда отрицательный угол образуется на стыке. Этот угол называетсяразжелобок, он служит для стека влаги с крыши. В проекте крышинижняя планка должна указываться заранее.

При проектировании следует места, в которых будет монтироваться ендова, дополнительно укрепить деревянными брусьями.

Что потребуется для монтажа?

При строительстве ендовой крыши необходимы следующие инструменты:

Измерительная рулетка
Карандаш
Шнур обивочный
Шпатель небольшой формы
Молоток
Нож кровельный
Фен строительный средней мощности
Пистолет клеевой
Гвозди
Деревянные брусья
Инструмент, с помощью которого огибают кромки
Материал для гидроизоляции
шуруповерт
саморезы
станок для резки метала
линейка
заклепки стальные
уровень

Инструменты должны быть хорошего качества, ведь успех выполнения работы во многом зависит от качества инструментов.

монтаж необходимо проводить с использованием саморезов которые выпускаются с резиновыми накладками, этопредотвратит попадание воды.

Этапы работ

монтировать желобок на настил необходимо до того как набивается обрешетка. Перед началом установления ендовы следует сделать настил деревянный под желобок,для этого применяется обрезная доска,обработанная антисептическим средством.
Проведение гидроизоляции крыши – можно использовать материал рубероид
Необходимобоковые кромки металлического желобка отогнуть, что бы получился угол 90 % и спрофилировать их на деревянному бруску
Необходимо согнуть по центральной оси желобок намного больше, нежели угол ендовы.
Желобок монтируется в порядке сверху вниз. Обрезая желобок нужно предусматривать расстояние для желоба водосточного,примерно 5 см.
Используя металлические скобки желобок необходимо закрепить.Что бы избежать сдвижения ,желобок необходимо прибить гвоздями к настилу.
Последующий нахлест должен быть более 10 см., при монтаже ребра необходимо совместить.
Аккуратно необходимо приклеить защитную полосу к краю желоба. Эти специальные полосы имеют смазку, которая обладает влагоотводящим свойством.
Производится настил на поверхность металочерепицы

Монтаж верхнего слоя ендовы делается, как и нижний слой. Но крепленым основанием в этом случае выступает металочерепица. Крепление происходит с помощью саморезов с резиновыми накладками.

Ендова является самым уязвимым местом на крыше, она должна иметь соответствующую защиту от природных явлений. Для этого используется рулонные настилы для ендовы.Укладку таких покрытий необходимо производить в несколько слоев,поперечно всей площади ендовы.

Преимущества ендового настила

Внутренние изгибы имеют хорошую защиту
Снижение негативного воздействия окружающей среды
Эстетический вид улучшается
Гарантированноеотсутствие протечек

Некоторые рекомендации по монтажу ендовой крыши

Необходимо качественно клеить ленты, герметизирующие — это предотвратит попадания мусора и воды
Обрешетку следует устанавливать, начиная снизу на капельники.
Следует проверить,что бы кровельный настил прилегал очень плотно к ендовым планкам

Советы профессиональных строителей

Скрывать недостатки ендова можно с помощьюфальшь – ендовы, она крепится через каждые 40см.
Монтаж ендовы следует проводить вместе с остальными работами, не следует откладывать эту работу на длительный срок
В тех случаях,когда угол ската получается почти плоским необходимо положить дополнительный слой гидроизоляции
Материал для ендова должен прочным, прочнее, чем сам настил кровельный
Если в качестве кровли используется металочерепица необходимо использовать уплотнитель саморасширающийся
Не стоит монтировать гидроизоляцию ендовы, если еще не проложен первый ряд материала для кровли.
Тип закрытой ендовой имеет более привлекательный вид
Основа под конструкцию должна быть прочной
Для качественной защиты следует использовать гидроизоляционный материал в несколько слоев
Не стоит монтировать ендовую крышу в дождливую погоду

Придерживаясь советов специалистов монтаж ендовы вполне под силу выполнить самостоятельно, но для этого необходимо иметь строительный опыт.

Кровля крыши,выполненная качественно по правильно разработанному проекту будет служить длительное время. Крыши с применением ендовы имеют очень необычный вид, который предает зданию очень красивый и завершённый вид. Монтаж ендовы под металлочерепицу Ссылка на основную публикацию

Источник: http://okarkase.ru/konsturkciya-doma/krovlya/montazh-endovy-pod-metallocherepicu.html

Устройство и монтаж ендовы на металлочерепицу – пошаговая инструкция

Количество элементов кровельной конструкции напрямую зависит от ее сложности: чем сложнее форма, тем больше элементов включено. Для классической двускатной крыши свойственны два ската, соединенные одним ребром. Характерной особенностью многощипцовой крыши можно назвать наличие нескольких коньков и образование углов между плоскостями, причем углы могут быть и внешними, и внутренними. Последние принято называть ендовами. Что такое ендова кровли, и какие существуют правила ее монтажа полезно знать тем, кто только начинает познавать основы кровельного мастерства.

Описание ендовы

Смежные кровельные скаты многощипцовой крыши в месте сопряжения образуют внутренний угол. Этот функциональный элемент кровельной конструкции называется ендовой. Наличие указанной детали значительно усложняет проектирование крыши, ее монтаж и эксплуатацию.

Основным назначением ендовы можно назвать следующее:

Образование правильного угла между смежными скатами.
Сбор и перемещение воды от осадков и таяния снега. Благодаря образованию внутреннего угла водяной поток не растекается по крыше, а направляется в водосточную систему.
Накопление снежной массы. Угол между скатами способствует накоплению снега, что приводит к увеличению нагрузки на стропильную систему.

Все эти функции говорят о том, что устройство и размеры ендовы должно рассматриваться еще на этапе проектирования с учетом повышенной нагрузки от большого скопления воды и снега.

Разновидности доборных элементов

Многощипцовая крыша является сложной конструкцией, так как в ее состав входит несколько скатов и коньков, а также ендов. Разжелобок, образующийся в месте примыкания наклонных поверхностей, довольно часто становится местом протечек при неправильном выполнении монтажа ендовы.

В зависимости от устройства выделяют несколько видов ендовы:

Открытый вариант предполагает установку специального желоба в открытом стыке между двумя скатами. Такие ендовы считаются самыми простыми, применяются чаще всего на крышах, имеющих небольшой уклон.
Закрытые ендовы отличаются плотно прилегающими скатами и отсутствием зазора. Такие элементы можно увидеть на кровле, скаты которой имеют большой угол наклона.
Переплетенной называют ендову, устроенную между двумя скатами, на которых листы кровельного материала переплетаются друг с другом. При этом внутренний угол надежно защищен от проникновения воды.

Установка ендовы под металлочерепицу подразумевает монтаж нескольких элементов: усиленная гидроизоляция, внутренняя планка, которая защищает стык смежных стыков от проникновения влаги, и декоративная деталь для эстетичного внешнего вида.

Особенности монтажа ендовы при кровле металлочерепицей

В тех местах, где соединяются кровельные скаты многощипцовой крыши, отмечается высокий риск проникновения талой и дождевой воды. Объясняется это сложностью укладки гидроизоляционного материала на этом участке. Помимо этого на разжелобок оказывает давление нарастающая снежная масса в зимнее время.

Эти факторы требуют выполнения особых правил устройства ендовой под металлочерепицу:

Для равномерного распределения нагрузки от кровельного материала и снежной массы необходимо монтировать сплошную обрешетку в местах стыковки скатов многощипцовой кровли.
Также в месте сопряжения отдельных частей необходимо провести работы по дополнительной гидроизоляции. Это поможет предотвратить проникновение талой и дождевой воды в ендову. Усилить гидрозащиту помогает оборудование специального влагостойкого подкладочного ковра.

Перед тем, как установить ендову металлочерепицы, требуется основательно разработать конструкцию, чтобы в результате не выявилось недочетов, которые могут стать причиной протечек кровли. Помимо этого, следует правильно рассчитать вес кровельного материала, так как для более тяжелого покрытия требуется усиленная обрешетка.

Правила выбора комплектующих частей

Внутренние углы между скатами многощипцовой крыши оборудуются специальной планкой, которая также называется ендовой. Эта комплектующая деталь, защищающая разжелобок от проникновения влаги, подбирается индивидуально для каждого типа кровельного покрытия. Ендова металлочерепицы, профилированных листов, или кровельной стали выполнена в форме уголка, для металлочерепицы — в форме полукруглого желоба.

Все комплектующие элементы должны отвечать определенным требованиям:

Они должны соответствовать материалу, используемому для покрытия кровли.
Доборные элементы должны быть изготовлены из влагостойких материалов, чтобы зазор между кровельным покрытием имел надежную защиту от протечек.
Все комплектующие для металлочерепицы должны характеризоваться повышенной устойчивостью к механическим воздействиям и продолжительным эксплуатационным периодом.

Первоначальный монтаж сложных крыш и укладка кровельного материала выполнялась без доборных элементов, для этой цели использовались подручные средства или остатки кровельного покрытия. Современные производители выпускают ендовы различного цвета из разных материалов, что во многом облегчает подбор комплектующих для всех типов покрытия.

Установка и устройство ендовы

Начинающие мастера-кровельщики не всегда знают, как правильно выполнить вывод ендовы на скат кровли из металлочерепицы, чтобы эксплуатация не сопровождалась образованием протечек. Практика показывает, что технология не представляет особых трудностей при соблюдении правил и наличия необходимых инструментов и материалов.

Монтаж ендовы при кровле металлочерепицей проходит непосредственно в процессе укладки материала при помощи определенного набора инструментов. Для работы понадобится шуруповерт и саморезы, ножницы по металлу и специальная планка, гидроизоляционный материал и герметик.

Процесс выглядит следующим образом:

В месте монтажа ендовы кровли усиливают обрешетку, используя обрезную доску сечением 4*15 см.
Обрешетку застилают гидроизоляционным материалом, для большей защиты можно уложить несколько слоев.
Далее выполняют фиксацию внутренней планки разжелобка, с помощью оцинкованных шурупов.
Укладывают кровельный материал, промазывая зазор в месте стыка силиконовым герметиком.
В завершении монтируют верхнюю ендову, закрепляя ее кровельными саморезами, на которых имеются специальные прессшайбы.

Соблюдение технологии при решении вопроса, как сделать ендову из металлочерепицы, поможет создать надежную защиту внутренних углов сложной кровли от талой и дождевой воды, а также не допустит деформацию стропильной системы при повышенных нагрузках.

Источник: https://kryshadoma.com/metallocherepitsa/ustroystvo-i-montazh-endovy-na-metallocherepitsu-poshagovaya-instruktsiya.html

Ендова для металлочерепицы — Кровля и крыша

Все чаще крыша имеет не только функциональное назначение. Зачастую именно этот элемент — изюминка здания. Такие крыши имеют много плоскостей, которые соединяются под разными углами. Часть соединений — с положительными углами — оформляется в виде конька, часть — с отрицательными — в виде ендов. Чтобы на чердаке было всегда сухо, ендова кровли должна быть сделана правильно.

Ендовые крыши

На крышах сложных форм, при устройстве выступающих слуховых окон образуются острые углы. Они получаются в местах соединения двух скатов. Место сопряжения называется ендова, а крыши — ендовыми.

Что такое ендова

Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто. Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды. Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

Особенности стропильной систем

Стропила от разных скатов в ендове могут соединяться под разными углами (зависит от формы крыши). В месте соединения устанавливается стропильная нога, к которой крепятся стропила от скатов. При небольшой протяженности (до 2 м) их достаточно крепить на гвозди (по 2 с каждой стороны), при значительной длине места соединения усиливают металлическими накладками.

В местах наибольшей нагрузки (в самом широком месте) стропильная нога ендовы снизу подпирается укосиной.

Снизу в самом широком месте ставится подпорка

В месте стыка двух скатов кровли обрешетка требуется усиленная, а ее устройство зависит от типа кровельного материала:

Под металлочерепицу в ендове устанавливаются промежуточные планки — посередине между основными. То есть в этом месте шаг получается в два раза меньше. Длина дополнительных планок должна быть больше ширины нижней планки ендовы.

Обрешетка делается в два раза чаще

Под профлист, шифер и керамическую черепицу нужны две-три доски с каждой стороны

Под ондулин между двумя досками должен быть зазор в 15 см

Мы привели типичные требования и размеры, но у некоторых производителей могут быть специфичные запросы. При покупке кровельного материала вам дадут инструкцию, в которой будет описан весь процесс монтажа и требования к обрешетке, другие технические моменты. Понятное дело, придерживаться необходимо их рекомендаций.
