Как сделать ендову на крыше?

Устройство ендовы кровли

Крыша является одной из самых красивых частей любого здания.  Благодаря сложной конструкции крыши здание выглядит более привлекательно.

Сложное устройство крыши также добавляет респектабельность внешнему виду дома. При возведении вальмовой или шатровой кровли выполняется устройство ендовы.

Этот элемент конструкции находится в зоне соединения двух кровельных скатов.  Ендова является местом отведения воды. По этой причине при устройстве ендовы нужно обеспечить ее высокую прочность и герметичность.

При недостаточной герметизации и неправильной установки ендовы конструкция дома будет страдать от регулярных протечек.Как сделать ендову на крыше будет рассказано в данной статье.

Виды ендовы

Ендова является функциональным элементом кровли. Она представляет из себя желоб, который образуется на стыке кровельных скатов.

На ендову, как и на всякое место соединения, оказывается повышенная нагрузка. По этой причине от прочности и правильного монтажа данного элемента зависит надежность всей кровли.

Выделяют два вида ендовы: нижняя, защищающая стык от атмосферных осадков и верхняя, которая помимо защитной, осуществляет и декоративную функцию.

От вида элемента зависит способ монтажа:

• Открытую ендову устраивают на пологих скатах. Она считается простым вариантом. Стыки кровельных скатов имеют зазор. В него укладывают гидроизоляцию и желоб.
• Закрытую ендову используют для крыши с крутыми скатами, плотно прилегаю друг к другу.
• Переплетенная ендова.  В этом случае кровельные листы переплетаются друг с другом. Укладку гидроизоляции нужно делать обязательно.

Подготовительные работы

Схему устройства кровли дома разрабатывают на стадии проектирования.  В то же время выбирают и вид ендовы. Он зависит от кровельного материала и угла скатов. Нижнюю ендову монтируют на стропила, поэтому ее отмечают в плане крыши.

Элемент на стыке делают из мягкой черепицы или металла. В этом случае все зависит от выбранного материала для кровли.

Установка ендовы кровли

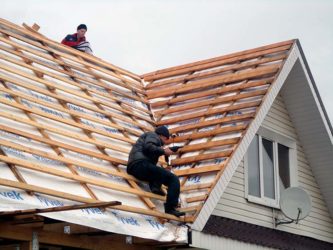

На первой стадии устройства ендовы монтируют сплошную обрешетку. Для ее изготовления используют набитые рядом планки или обрезные доски, которые обрабатывают антисептиком для защиты от воды.

Ширину обрешетки под ендову делают примерно 20 сантиметров в каждую сторону. Важно отметить, что сплошная поверхность увеличит надежность узла, на который оказывается большая снежная нагрузка.

Затем укладывают гидроизоляционный слой. Не стоит исключать этот элемент, поскольку ендова кровли должна быть абсолютно водонепроницаемой.Для этих целей лучше применять рулонные материалы на основе битума, имеющие базальтовой посыпкой. Если же гидроизоляция содержит несколько частей, полотна нужно укладывать внахлест.

Открытый вариант ендовы применяют чаще других. Для его монтажа нужно сделать специальный разжелобок. Его изготавливают из полосы, оцинкованной стали, загнутой под углом, большим, чем ендова.

У нижней ендовы присутствует изгиб краев, который предотвращает перелив воды. Ее заводят нижней частью к кровельному карнизу.

В данном месте оставляют свес в восемь сантиметров для прочного крепления. В зоне стыковки с кровельным коньком укладывают уплотнитель. Крепление выполняется саморезами к обрешетке, при этом шаг сверления должен составлять 30 сантиметров.

Монтаж выполняется снизу-вверх. При сборке разжелобка из отдельных частей их накладывают друг на друга с нахлестом до пятнадцати сантиметров. Стыки следует обработать силиконовым герметиком.

Из данного видео вы узнаете, как правильно установить ендову:

Нюансы монтажа ендовы

При установке листов металлочерепицы выполняют их обрезку, оставляя при этом до сантиметров до центра ендовы. Фиксацию выполняют саморезами, которые проходят сквозь планку ендовы и металл, скрепляя конструкцию.

Верхнюю ендову делают из материала кровли. Ее крепят по завершении укладки основного кровельного покрытия. Эта ендова закрывает срезы уложенных кровельных листов. Ее следует фиксировать в верхних областях примыкания металлочерепицы.

Для устройства ендовы на кровле из профнастила понадобится изготовление сплошной обрешетки, а также гидроизоляции, которая должна быть на 10 см шире планки ендовы. Если угол между скатами незначительный, то величина нижней ендовы нужно выносить по пятьдесят сантиметров в обе стороны. Нахлест частей должен составлять не менее 20 сантиметров.

Нижняя ендова должна заходить под кровельный конёк на 25 сантиметров. После закрепления профнастила укладывают декоративную планку. Важно отметить, что для мягкой кровли ендову обустраивают открытым способом. В таком случае ендовый ковер укладывают на битумную мастику, а затем прибивают гвоздями.

Нахлест полотен не должен превышать тридцати сантиметров. Его проклеивают обязательном порядке. Рядовые гонты закрепляют в 30 сантиметрах от оси угла. При этом их края фиксируют битумом.

Советы для правильного устройства ендовы:

• Закрытая ендова является более затратной и сложной, однако выглядит более привлекательно.
• Основа под элемент конструкции, подверженный большим нагрузкам, должна быть прочной.
• Для эффективной защиты следует укладывать несколько слоев гидроизоляционного материала.
• При выполнении кровельных работ необходимо соблюдать технику безопасности.
• Не следует выполнять работы в дождливую погоду.

:

Источник: http://info-krovlya.ru/remont-krovli/ustrojstvo-endovy.html

Как сделать ендову на крыше — ЯСтрой

Многие считают, что кровля состоит из пары балок, досок и гвоздей, но это не так, конструкция очень сложная с множеством деталей и креплений. Предлагаем рассмотреть, что такое ендова крыши, а так же, как её сделать своими руками.

Что такое ендова

Ендова крыши — это желоба, которые используются для облегчения стоков воды, где два участка наклонной плоскости (стыки кровли) встречаются на крыше.

Желоба на старых домах чаще всего выполнены из гофрокартона, т.к.

шифер очень плохо поддается изгибам и установке для создания внутреннего угла, иногда домашние умельцы гнули жесть или алюминий, которые известны своими качествами прочности.

Фото — Ендова

Данная конструкция является обязательной для здания со многощипцовой кровлей. Кровли с ярко выраженными скатами отлично сами справляются с этой необходимостью, но если на крыше есть несколько соединений, или полый угол задерживает на поверхности воду, нужно использовать данную технологию для продления долговечности конструкции.

Фото — Монтаж ендовы на каркас

Преимущества использования ендовы:

1. Шиферные элементы очень страдают от влияния дождевых вод, материал разрушается, крошится, если не организовать стоки, то кровля сломается и начнет протекать быстрее условленного срока;
2. Конструкция повышает безопасность во время сильных снегопадов и дождя, снег падает небольшими пластами. Не задерживаясь и не леденея, вода льется равномерным потоком;
3. Установка ендовы не занимает много времени и сил, особенно если работать в несколько рук;
4. Скат желательно соединить с водосточной системой кровли. Это поможет улучшить работу ендовы.

: устройство и монтаж ендовы

Строительство ендовы

Конструкция ендовы крыши достаточно проста в установке. Предлагаем рассмотреть план стропил для двухскатной крыши с ендовами, пошаговое строение:

1. Приставьте к кровле высокую устойчивую лестницу, желательно, чтобы её поддерживали на земле. После расчистите место работы при помощи кисти, щетки или влажной тряпки;
2. Устройство ендовы крыши из металлочерепицы требует точного измерения размеров. Типичный сгиб желоба должен быть приблизительно 14 см в ширину;
3. Начинаем сверху, нужно зайти под конек и снимать черепицу или кровельный профнастил. Удалить 15 сантиметров черепицы на каждой стороне ската (там, где будет располагаться ендова), оптимальная длина удаления – 20-30 сантиметров. Чтобы быстрее выполнить демонтаж, нужно под гвозди вставлять планку. Поддевать ею, а после вытягивать крепежные элементы гвоздодерами или плоскогубцами.

Фото — Ендова на металлочерепицу

1. Поместите новый кусок листового металла для желоба с приподнятым центром, совмещенным в центре желоба до самого конца. Совместите нижний конец с возвышенной центральной частью центра с нижнего края крыши;
2. С каждой стороны подрежьте желоб до размеров кровли. Нужно учитывать нахлест и отклонение, оставьте где-то 5-7 см для заворота. Далее при помощи строительных гвоздей нужно прикрепить желоб к кровле. Если Вы работаете профильным настилом, то воспользуйтесь шуруповертом и пластмассовыми прокладками под головки шурупов. Не давите на материал, иначе он деформируется;
3. Начните работу в нижней части желоба. Нужно установить запасные части черепицы на каждую сторону по длине желоба. Далее выравниваем все по уровню. Проверяем точность и прочность стыков. Это очень важно, иначе вода будет просачиваться в кровлю, протекая в здание. Проработайте их обезжиривающими составами;
4. Очень важно обработать места стыков кровли и крепления материалов. Для этого воспользуйтесь грунтовкой, которой замажьте все соединения. Это необходимо для прочного и долговечного желоба, который не будет протекать. После ендовы нужно оставить на несколько дней накрытыми, пока смазка не засохнет и укрепится;Фото — Накрытая ендова
5. Для соединения кровель с разными высотами, нужно просчитать скат ендовы и согнуть его не по центру, а ближе к выступающему участку крыши. Это поможет создать оптимальный угол наклона, нужный для качественного стока вод.

Советы от строителей

• Стропильная система ендовой крыши может быть любой, но обязательно учитывайте уклоны листов кровли. Многое также зависит от самого материала, который должен обладать стойкими свойствами к влиянию ржавчины, внешних нагрузок, ударов и вибраций (град, снег, стихийное бедствие);
• Работать нужно начинать от конька, так Вы не только сможете точно отмерить необходимое расстояние, но и поддержите кровли. После работы не забудьте укрепить отсоединенные участки конька. Соединять нужно по старым отверстия, этим Вы сэкономите время и деньги;
• Строительство ендовы может быть как небольшим, так и достигать до 3-10 метров в длину. Это нормальное явление для больших особняков, предприятий, зданий складов и прочих помещений с большими площадями;Фото — Длинная ендова
• Каркас должен быть создан с учетом дополнительной нагрузки, для расчета правильных показателей советуем обратиться за помощью к специалистам;
• Никогда не работайте на мокрой крыше или во время дождя. Это опасно для жизни и чревато последствиями, металл скользит, и Вы можете упасть.

Соединение материалов

Основные правила установки ендовы на крышу – это работать специальными инструментами. Желательно купить гвозди 100-200, строительные шурупы, подкладки под головки.

https://www.youtube.com/watch?v=UC58u-KCleE

Мы не рекомендуем использовать для строения желобов металлопластик или поливинилхлорид. Эти материалы недолговечны.

Сборка таких стоков, конечно же, осуществляется быстрее, но ремонт обходится дороже, кроме того в таком случае Вы не застрахованы от возможных неприятностей:

1. Перелом центральной части ендовы, как самого нагруженного участка;
2. Трещина по всей длине желоба;
3. Отлом верхней части (на корню).

Нужно знать, как правильно осуществляется заделка внутренних углов желобов. Чтобы все сделать правильно, необходимо отгибать листы по направлению кровле, но действовать очень осторожно, чтобы не отломать их. Разжеблок кровли в таком случае соединяется со стыком. Не нужно частить, так Вы уменьшаете опорные функции покрытия.

Фото — Ендова для крыши

Ендова для крыши – это обязательное сооружение практически для каждого дома, Вы можете купить готовые конструкции или материалы для индивидуальной стройки в любом строительном гипермаркете либо на рынке.

Источник:

Устройство и монтаж ендовы

Крыша является важным элементом любого строительства. От того, насколько правильно выполнено её обустройство, во многом зависит долговечность и защищённость всего дома.

Устройство ендовы

Ендова представляет собой один из элементов кровли, образующийся на стыке двух скатов. Ендовную крышу практически невозможно спутать с другими типами кровли, поскольку в ней имеются ярко выраженные внешние углы.

Устройство кровельной ендовы будет зависеть от типа конструктивного элемента (бывают открытые, переплетённые или закрытые ендовы). Нужно отметить, что ендова состоит из двух частей – нижней и верхней.

Для создания нижней ендовы необходима специальная пластина, которую нужно будет согнуть под определённым углом (его величина должна соответствовать углу состыковки кровельных скатов).

При необходимости соединения нескольких частей одной ендовы мастеру нужно использовать особую систему крепления. Обычно нижняя ендова крепится к карнизной доске с нижней стороны при помощи саморезов.

Если в процессе установки образуются стыки – их обязательно заделывают герметиком, что впоследствии помогает избежать подтеканий воды в подкровельное пространство.

Что касается верхней части ендовы, то её делают из того же кровельного материала, который применяется для кровельного покрытия.

Его, конечно, можно заменить листовым металлом, но тогда необходимо правильно подобрать цвет материала, чтобы готовая кровля приобрела эстетическую привлекательность.

Монтаж ендовы

Монтаж ендовы имеет свои особенности. Чтобы эта работа была выполнена правильно, необходимо предварительно создать основу для кровли такого плана.

Для этой цели опытные строители советуют применять технологию, предполагающую монтаж сплошной кровельной обрешётки, бруски в которой располагаются по обе стороны скатов на равном расстоянии друг от друга (30 см).

В местах, где образуются ендовы, слой гидроизоляции должен быть толще всего. Сейчас в строительных магазинах предлагаются специальные гидроизоляционные материалы для ендовых кровель.

Их основу составляют разнообразные пропитки и посыпки, улучшающие характеристики материала и его качество. Крепится гидроизоляционный материал обычно при помощи строительных гвоздей и клеевого состава (мастики).

После обустройства слоя гидроизоляции приступают к монтажу нижней ендовы. Её делают из специальной металлической пластины, сгибая её под углом около 90 ºC по отношению к угловым стыкам скатов.

При монтаже ендовы необходимо придерживаться таких правил:

• Монтаж конструкции выполняется только на обрешётку;
• При укладке гидроизоляции нужно следить за её целостностью. На поверхности материала не должно быть никаких надрывов, трещин и прочих повреждений;
• Наилучшим вариантом снегоудержателя для любого вида кровли будет решётчатая или трубчатая модель;
• Если ендова начинается на карнизе – её монтируют на капельники;
• Верхнюю часть ендовы накладывают внахлёст в 10 см;
• Для закрепления отдельных элементов используются саморезы, причём их необходимо вкручивать на расстоянии не менее 25 см от осевого центра ендовы;
• Планки ендовы на кровле закрепляются внахлёст, в направлении снизу вверх. Крайняя планка внизу обрезается немного ниже линии карниза.

Как сделать ендову?

Установка кровельной ендовы может осуществляться несколькими способами:

• Переплетённым;
• Закрытым;
• Открытым.

Способ монтажа этого конструктивного элемента кровли не влияет на место установки. Ендова монтируется всегда в стыковых углах скатов. По обоим бокам стыков вначале проводят укладку сплошной обрешётки, а затем – гидроизоляционной прослойки.

Только после этого выполняется монтаж нижней части ендовы с использованием саморезов. При укладке нижней ендовы необходимо следовать таким рекомендациям:

• На горизонтальных стыках отдельных частей ендовы необходимо выдерживать величину нахлёста более 100 мм;
• Если обустраивается кровля из металлочерепицы, необходимо укладывать дополнительный слой уплотнителя (лучше брать саморасширяющийся материал);
• Плоскоугольные скаты кровли требуют обустройства дополнительного гидроизоляционного слоя.

Источник: https://hami-million.ru/stroitelstvo/kak-sdelat-endovu-na-kryshe.html

Крыша с ендовой стропильная система — Кровля и крыша

Все чаще крыша имеет не только функциональное назначение. Зачастую именно этот элемент — изюминка здания. Такие крыши имеют много плоскостей, которые соединяются под разными углами. Часть соединений — с положительными углами — оформляется в виде конька, часть — с отрицательными — в виде ендов. Чтобы на чердаке было всегда сухо, ендова кровли должна быть сделана правильно.

Ендовые крыши

На крышах сложных форм, при устройстве выступающих слуховых окон образуются острые углы. Они получаются в местах соединения двух скатов. Место сопряжения называется ендова, а крыши — ендовыми.

Что такое ендова

Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто. Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды. Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

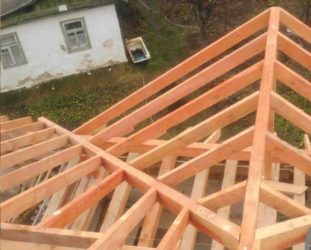

Особенности стропильной систем

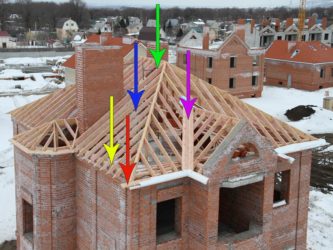

Стропила от разных скатов в ендове могут соединяться под разными углами (зависит от формы крыши). В месте соединения устанавливается стропильная нога, к которой крепятся стропила от скатов. При небольшой протяженности (до 2 м) их достаточно крепить на гвозди (по 2 с каждой стороны), при значительной длине места соединения усиливают металлическими накладками.

В местах наибольшей нагрузки (в самом широком месте) стропильная нога ендовы снизу подпирается укосиной.

Снизу в самом широком месте ставится подпорка

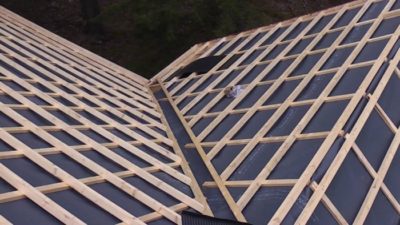

В месте стыка двух скатов кровли обрешетка требуется усиленная, а ее устройство зависит от типа кровельного материала:

• Под металлочерепицу в ендове устанавливаются промежуточные планки — посередине между основными. То есть в этом месте шаг получается в два раза меньше. Длина дополнительных планок должна быть больше ширины нижней планки ендовы.

Обрешетка делается в два раза чаще

Под профлист, шифер и керамическую черепицу нужны две-три доски с каждой стороны

Под ондулин между двумя досками должен быть зазор в 15 см

Мы привели типичные требования и размеры, но у некоторых производителей могут быть специфичные запросы. При покупке кровельного материала вам дадут инструкцию, в которой будет описан весь процесс монтажа и требования к обрешетке, другие технические моменты. Понятное дело, придерживаться необходимо их рекомендаций.

Проектирование стропильной конструкции

Расчет несущих конструкций в строительстве принято выполнять по методу предельных состояний, т.е. по моменту потери сопротивления конструкцией под воздействием внешних нагрузок вплоть до разрушения или недопустимых повреждений.

Стропильная система достигает предельного состояния, если:

• прочность конструкции полностью исчерпана и она разрушается;
• прогибы элементов несущего каркаса провоцируют недопустимые нарушения в узлах стропильной системы, причем дальнейшая эксплуатация крыши невозможна без выполнения ремонта.

Согласно строительным нормам, максимально допустимый прогиб стропильной ноги или затяжки составляет 1/200 часть от длины элемента. Чтобы обеспечить высокую надежность конструкции, рекомендуется проектировать крышу с учетом максимально допустимого прогиба в 1/250 часть длины стропила.

Расчет стропильной конструкции крыши ведется с учетом предельных нагрузок со стороны:

• собственного веса;
• ветрового давления;
• веса снега;
• веса людей, обслуживающих или ремонтирующих кровлю (нагрузка от человека обычно принимается как 80 кгс/кв.м).

Для получения информации, на основании которой ведутся расчеты, необходимо располагать:

• СНиПом кровельной конструкции;
• таблицей расчета сечения стропильной ноги;
• таблицей сечения стропильной затяжки;
• климатической картой региона (определение ветровой и снеговой нагрузки).

Источник: https://krovlyaikrysha.ru/kryisha-s-endovoy-stropilnaya-sistema.html

Ендова кровля: устройство, покрытие, инструмент, инструкция монтажа своими руками пошагово, советы специолистов

Устройство крыши включает в себя множество элементов. Ендова не только является средством придания крыше выразительного облика. От того, насколько правильное устройство имеет ендова, зависит герметичность крыши.

В современном архитектурном дизайне крыша – не просто функциональный элемент. Она во многом определяет облик здания. Такая крыша может состоять из нескольких плоскостей, подходящих друг к другу под различными углами. Места контакта с положительными углами оформляют коньком, с отрицательными – ендовой. От правильности монтажа ендовы зависит, будет ли на чердаке здания сухо или нет. Разберемся, как соорудить крышу с ендовой своими руками.

Устройство

Для изготовления ендовы применяются те же материалы, что и для создания кровли в целом. Но чтобы обеспечить высокую надежность крыши, придется отнестись внимательно ко все ее элементам: стропильной системе, обрешетке и покрытию.

Особенности системы стропил

Соединение стропил при создании ендовы может производиться под различными углами. Это зависит от того, под каким углом установлен каждый образующий ендову скат. Вдоль линии контакта скатов ставится стропильная нога. Стропила прикрепляют к ноге. Если они не слишком длинны (до 200 см), допускается использовать для крепления гвозди (с каждой стороны вбиваются по 2 штуки). Если же стропила имеют большую длину, точки соединения снабжают накладками их металла для усиления. В самом широком месте, где нагрузка наиболее велика, стропильную ногу подпирают укосиной.

В местах, где происходит переход одной плоскости в другую, стропильная система должна образовывать максимально ровную линию. Чтобы этого добиться, в местах, где будут находиться линии соединения (их называют прогоны) натягивают шнур.

Обрешетка

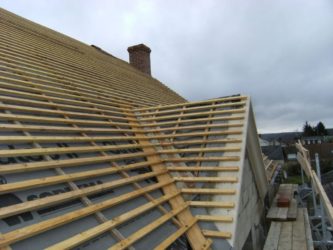

Там, где смыкаются два ската, требуется усиливать не только стропильную систему, но и обрешетку. Это достаточно сложный момент, поскольку в зависимости от типа кровельного материала усиление обрешетки проводят по-разному:

• Если в качестве кровельного материала взят профлист, шифер или другой листовой материал, для усиления обрешетки используют широкие доски (не менее 10 см шириной). Их прибивают вдоль всего стыка, вплотную. С каждой стороны нужно разместить по две или три доски.
• Если кровельным материалом станет ондулин, доски для усиления обрешетки также прибивают продольно. Но размещают их уже не вплотную к прогону, а на расстоянии в 10-15 см друг от друга. В проем укладывается ендовный желоб. Количество досок также уменьшено: их уже не 2-3 с каждой стороны, а по одной.
• Для металлочерепицы усиление обрешетки выполняют другим способом. Между планками обрешетки набивают дополнительные планки. Длина усиленной зоны должна быть больше, чем ширина ендовы в нижней части. В усиленной зоне планки будут идти в два раза чаще, чем в остальной обрешетке.
• Если применяется мягкая кровля, на скатах делается сплошная обрешетка. В этом случае не возникает необходимости усиливать ее под ендову.

Приведенные рекомендации являются наиболее общими и неконкретными. Нередко производитель конкретной марки кровельного материала расширяет и детализирует эти требования. Поэтому если решение о выборе кровельного материала уже принято, стоит внимательно изучить требования к усилению стропильной системы и обрешетки и придержаться при монтаже именно требований производителя кровельного материала.

От качества обрешетки во многом зависят качества будущей кровли. Поэтому к работам по усилению стоит подойти ответственно.

Материал покрытия

Каждый кровельный материал выдвигает свои требования к монтажу ендовы. Поэтому стоит исходить из того, какое покрытие выбрано для крыши.

Если крыша покрывается металлочерепицей, создание ендовы начинается с укладки на обрешетку нижней планки. Этот материал относится к доборам. Он выпускается отрезками по 200 см. Представляет собой нижняя плана полосу оцинкованной стали, которая снабжена по краям бортиками, а в середине имеет линию сгиба. Окрашивается планка в один оттенок с основным материалом кровли.

Планка может крепиться клаймерами за бортик или саморезами ближе к краю. Второй способ требует создания отверстий в детали, что чревато нарушением герметичности. Специальные саморезы способны обеспечить изоляцию, но способ с клаймерами большинство мастеров признает более надежным. После монтажа планки нужно наклеит на нее уплотнительную ленту.

Когда планка установлена, укладывают металлочерепицу. Края ендовы при этом должны оказаться под листами кровельного материала так, чтобы центр находился в 6-10 см от края листа. Помещать края ближе друг к другу большинство производителей не позволяют. После монтажа металлочерепицы кровля можно считать законченной. Однако открытая ендова выглядит не слишком привлекательно, поэтому обычно сверху крепят декоративную верхнюю планку.

Способ укладки ендовы при использовании профнастила отличается незначительно. Однако с двух сторон от места перегиба кровли следует нанести не только уплотнительную ленту, но и герметик. Листы могут обрезаться на расстоянии в 6-10 см от центра желоба или стыковаться вплотную. Возможно и переплетенное исполнение ендовы, однако выполнить его своими руками довольно сложно.

Необходимый инструментарий для работы

Набор инструментов, нужный для работы не отличается кардинально от того, что требуется ля кровельных работ. Вот что понадобится для самостоятельного монтажа ендовы кровли:

• Для разметки: карандаш, рулетка, строительный уровень и отвес, шнур.
• Для обрезки материалов: резаки по дереву и металлу, ножовка.
• Для закрепления материалов на месте: молоток, монтажный пистолет, шуруповерт, отвертки.
• Для изоляции: герметик, гидроизоляционная и обивочная лента.

Стоит также позаботиться о нормальном, надежном основании, на котором можно стоять во время работы. Понадобятся надежные леса или козлы.

Ендова кровли своими руками. Пошаговая инструкция

Итак, все необходимое для работы собрано и можно приступать. Вот порядок выполнения действий:

1. Проведение работ по разметке, натяжение шнуров в месте смыкания скатов кровли.
2. Укрепление стропильной системы.
3. Учащение обрешетки или иной способ создания подкладки, которая не позволит желобку ендовы деформироваться под весом снега
4. Укладка нижней ендовы, закрепление ее на месте, оклеивание гидроизоляционной лентой.
5. Выведение желобков ендовы в водосточную систему крыши.
6. Установка листов кровельного материала.
7. Эстетическое оформление разжелобка, установка декоративных деталей.

Монтаж не представляет особых трудностей. Но каждый этап требуется выполнять с максимально аккуратностью.

Советы профессионалов

Еще на стадии укрепления ендовы лучше позаботиться о возможных протечках. Вес места, которые вызывают подозрение, стоит обработать специальным герметиком.

Также мы рекомендуем просмотреть обучающие видео. Увидев все этапы монтажа своими глазами, вы легко выполните установку ендовы самостоятельно:

Выполнить самому работу по монтажу разжелобка вполне возможно. Главное – выполнять каждый шаг с максимально возможной аккуратностью и не приступать к работе, пока хоть какой-нибудь момент технологии не будет понятен.

Источник: http://stroyobzor.info/krysha/krovlya/endova-krovli.html

Ендова крыши: схема и технология сопряжения кровельных скатов

Чем выше сложность конструкции крыши, тем больше различных элементов она включает. Классическая двухскатная кровля состоит всего лишь из двух скатов, в месте соединения которых образуется наружное ребро – конек. Многощипцовые же варианты, имеющие больше одного конька, образуют помимо наружных еще и внутренние углы между плоскостями, которые называются ендовами. Многие неопытные строители задаются вопросом, что такое ендова на крыше и как ее правильно сделать. Эта статья расскажет об особенностях устройства и монтажа этого конструктивного элемента, которые влияют на эксплуатацию всего сооружения.

Что такое ендова?

Ендовой называют функциональный элемент кровли, который образуется в месте сопряжения двух кровельных скатов сложной, многощипцовой конструкции. Проще говоря, этим термином обозначают внутренний угол между двумя смежными скатами. Ендовая кровля из-за наличия этой конструктивной детали отличается повышенной сложность проектирования, монтажа и эксплуатации. Функциями ендовы считают:

1. Соединение скатов. Две наклонные плоскости кровельных скатов соединяются, в месте сопряжения образуя внутренний угол, называемый ендовой.
2. Сбор и транспортировка воды. Ендовы являются внутренними углами, поэтому в них со скатов стекает вода, собирается в большой поток и транспортируется в водосточную систему.
3. Накапливание снега. Также места, где осуществляется примыкание скатов, являются местом накапливания снеговых масс, поэтому нагрузка на стропильную систему в этих участках возрастает.

Обратите внимание, устройство ендовы крыши должно выполнятся в соответствии с расчетами нагрузки и рабочим проектом, так как этот конструктивный элемент подвергается повышенным нагрузкам ввиду накапливания снега и атмосферной влаги.

Особенности строения многощипцовой крыши

Виды

Многощипцовая крыша – сложная конструкция, которая состоит из нескольких скатов, имеет не один конек, а также ендовы. Разжелобок между наклонными поверхностями, образованный в месте их примыкания является уязвимым местом, через которой часто происходят протечки, если монтаж выполняется неправильно. В соответствии с особенностями устройства различают следующие виды ендов:

• Открытая. Она представляет собой открытый стык между двумя скатами, в который укладывается специальный желоб. Это наиболее простой в монтаже вариант устройства разжелобка, применяемый на крышах с небольшим углом наклона.
• Закрытая. Этот вариант ендовы отличается тем. Что в нем скаты плотно прилегают друг другу, не образуя зазора. Ендова закрытого типа подходит для кровельных конструкций с крутыми скатами.
• Переплетённая. Переплетенной ендовой называют способ устройства стыка между двумя сопряженными скатами, в котором листы кровельного материала переплетаются между собой, надежно защищая внутренний угол от проникновения влаги.

Как правило, ендова крыши из металлочерепицы или профнастила состоит из нескольких элементов: усиленной гидроизоляции, внутренней планки, защищающей стык от затекания атмосферной влаги и декоративной детали, делающей внешний вид разжелобка более привлекательным.

Правила устройства

Место примыкания кровельных скатов многощипцовой крыши отличается повышенной уязвимостью к проникновению талой или дождевой влаги, так как без зазора соединить гидроизоляционный материал достаточно сложно. Кроме того, разжелобок подвергается повышенным нагрузкам, возникающим при скапливании снеговой массы в зимний период. Поэтому ендовая кровля должна конструироваться в соответствии со следующими требованиями:

1. В месте сопряжения отдельных частей многощипцовой конструкции обязательно усиливают обрешетку. Сплошной настил из обрезной доски помогает более равномерно распределить вес кровельного материала и нагрузку, ложащуюся на крышу при выпадении снега.
2. Разжелобок многощипцовой крыши нуждается в усиленной гидроизоляции. Чтобы защитить ендову от просачивания воды во время ливней или таяния снежной шапки, нужно обеспечить ее дополнительной гидроизоляцией, для этого оборудуют специальный влагостойкий подкладочный ковер.

Пред тем, как сделать ендову на крыше, необходимо тщательно продумать ее конструкцию, чтобы в процессе эксплуатации она не стала причиной появления протечек. При создании проекта важно верно рассчитать нагрузку, которой она будет подвергаться. К примеру, керамическая черепица обладает гораздо большим весом, чем профнастил, поэтому для нее необходимо дополнительное усиление обрешетки.

Требования к материалам и комплектующим

Ендовой также называют специальную планку для оборудования внутренних углов между скатами кровли. Для каждого кровельного материала изготовляются специальные комплектующие для защиты разжелобка от проникновения влаги. Ендовы для профнастила, кровельной стали и металлочерепицы представляют собой уголки, а доборные элементы для черепицы напоминают полукруглые желоба. Главное, чтобы материал, из которого они изготавливаются соответствовали следующим требованиям:

• Доборные элементы должны подбираться в соответствии с кровельным материалом, которым укрывается кровля.
• Материал, из которого изготавливаются доборные элементы должен обладать высокой устойчивостью к влаге, чтобы защитить зазор между кровельным материалом от проникновения влаги.
• Доборные элементы, используемые для оборудования разжелобка должны обладать высокой механической прочностью и долгим сроком службы.

Интересно, что раньше производители не выпускали специальных доборных элементов для оборудования разжелобка, поэтому застройщики применяли для этих целей различные подручные средства и остатки кровельного материала. Сейчас производятся надежные и эстетичные ендовы, подходящие к любому цвету и типу покрытия.

Ендовные планки для металлочерепицы

Технология установки

Многие неопытные кровельщики не знают, как правильно сделать ендову, чтобы избежать протечек в процессе эксплуатации кровли. На самом деле это достаточно простой технологический процесс, который выполняется в процессе настила кровельного покрытия. Установка ендовы выполняется с помощью шуруповерта, саморезов, ножниц для металла, гидроизоляционной пленки, герметика и специальной планки. Монтаж выполняется следующим образом:

1. Сначала в месте, где крепится ендова крыши, там схема крепления обрешетки усиливается дополнительными элементами. Оптимально будет смонтировать на этом участке сплошную обрешетку из обрезной доски размером 40х150 мм.
2. Поверх сплошной обрешетки укладывается гидроизоляция. Чтобы сделанный подкладочный ковер надежно защищал от протечек, материал укладывается в несколько слоев.
3. Затем поверх гидроизоляции с помощью шуруповерта и оцинкованных саморезов к обрешетке прикрепляется внутренняя планка разжелобка.
4. После настила кровельного материала, зазор там, где стыкуются скаты, обильно промазывают герметиком, а затем закрывают декоративным уголком, фиксируемым с помощью кровельных саморезов со специальными прессшайбами.

Учтите, что только ендовая кровля, смонтированная согласно технологии, надежно защищает от атмосферных осадков, а также не поддается деформации при увеличении нагрузки.

Правила крепления верхней планкиПравила крепления нижней планки

-инструкция

Источник: http://KrovlyaKrishi.ru/vidy-krysh/mnogoshhipcovaya/endova-kryshi.html
