Как сделать желоб для водостока своими руками?

В этой статье:

Из чего и как сделать водостоки для крыши своими руками

Канализация с нуля » Водосток

Планируя возведение нового дома, не стоит забывать о водосточной системе, позволяющей продлить срок службы постройки и защитить ее от разрушительного действия атмосферных осадков. Возникают следующие вопросы: из чего лучше сделать водосток? Как сделать водостоки для крыши своими руками?

В наши дни рынок предлагает разные варианты модульных систем, которые делают сборку водостока максимально быстрой и легкой. Чтобы сэкономить средства при обустройстве дачного домика или гаража, можно изготовить детали системы самостоятельно, используя слесарные инструменты.

их плюсы и минусы

Система водостока с крыш должна сочетать в себе надежность, долговечность, эстетичный внешний вид, а также соответствовать финансовым возможностям застройщика. Исходя из этих критериев, следует обратить внимание на достоинства и недостатки каждого вида материала, прежде чем решить, из чего сделать самому водосток.

Оцинкованная листовая сталь. Это недорогой вариант, чаще других используемый в коммунальном строительстве. Минус: возможная деформация желобов при их очистке от наледи механическим способом.
Сталь с полимерной защитной пленкой. Такие системы предпочтительны для домов с кровлей из металлочерепицы. Плюсы: стойкость к морозу и атмосферным осадкам, возможность подбора тона под цвет кровельного или стенового материала. Минусы: при прохождении воды по желобам создается много шума.
Сталь с нанесением краски. Не очень практичный вариант: требует периодического обновления декоративного покрытия. Если такой водосток смонтировать под мягкую кровлю, то дождь постепенно смывает абразивные частицы в желоба, разрушая металл.
Термостойкий пластик. Он обеспечивает прочность, коррозионную стойкость деталей, простоту монтажа, устойчивость к солнечным лучам. Полимер не разрушается под действием кислотных осадков и абразива, поглощает шум.

Иногда водосточные системы собирают из медных деталей – это практически вечный вариант, придающий зданию особый шарм. Единственный минус меди – ее дороговизна.

Как проектируется и чем комплектуется система водостока с крыш

Любая водосточная система собирается из стандартных элементов, выполняющих свои функции. Вот основные составные части водостоков:

желоба – для приема воды и ее перемещения в горизонтальном направлении;
водосточные трубы – они обеспечивают движение водного потока вниз;
заглушки – для ограничения течения воды;
муфты и переходники – для соединения прямых участков сети;
воронки – их устанавливают на стыках желобов и труб;
колена, тройники, угольники (90, 120, 135 градусов) – для распределения потоков, приближения трубы к стене и обхода углов;
крюки (держатели, кронштейны) – для фиксации желобов;
хомуты со штырями – для крепления труб к стенам.

Если водосток с крыши дома проектируют самостоятельно, кроме выбора материала, решают несколько основных задач.

Определение диаметра водосточных труб и желобов. Они зависят от угла наклона скатов, площади кровли, наибольшей интенсивности осадков в районе расположения постройки.
Чтобы не было перелива воды, чаще всего подбирают элементы с такими диаметрами: для дачи, гаража, небольшого дома – диаметр желобов 70-115 мм, труб – 50-70 мм; для дома или коттеджа средних размеров – диаметр желобов 115-130 мм, труб – 75-100 мм.
Выбор схемы расположения водосборных и водоприемных точек. Она определяется типом кровли и длиной свеса. Водосточные трубы обычно размещают по углам.
Расчет количества материала. Сначала нужно подсчитать метраж желобов: измерить периметр дома и добавить около 5% (с учетом уклона). Число труб и воронок зависит от длины стен – на каждые 10 м желоба нужен один водосток в комплекте с воронкой. Длина каждой трубы определяется расстоянием от земли до свеса кровли. Соединительные, угловые и распределительные элементы рассчитывают индивидуально, исходя из конфигурации здания.

Как правильно установить водостоки для крыши своими руками

Установка водостока для крыши своими руками, с помощью универсальных инструментов – технически несложная задача, требующая соблюдения ряда правил для организации сброса воды без повреждения фундамента и стен.

Нюансы сборки зависят от выбранного типа системы, однако последовательность монтажа практически одинакова.

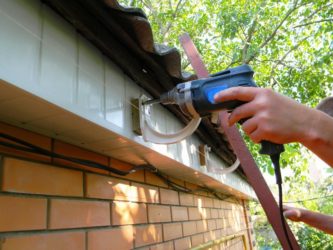

Установка держателей. Сначала ставят два крайних элемента с учетом соблюдения уклона желоба (3-5 мм на каждый метр длины). Первый крюк ставят так, чтобы наружный край желоба был на 20-25 мм ниже линии воображаемого продолжения ската кровли. Между первым и последним держателями натягивают шнур и ставят промежуточные кронштейны. Рекомендуемый интервал составляет 0,4-0,5 метра: если увеличить этот параметр, то при интенсивных осадках вода может повредить желоб. Держатели крепят к стропилам или фронтонной доске. В силу того, что шаг стропил составляет около метра, промежуточные кронштейны присоединяют к обрешетке.
Монтаж водоприемных воронок. Их крепят в местах расположения водосточных труб — не реже, чем через 10 м друг от друга. Вначале в местах соединения с воронками в желобах намечают контуры отверстий и вырезают проемы. Наружные края воронок подводят под отогнутые бортики желоба и плотно придавливают, загибая фланцевые лепестки воронки вовнутрь. Для упрощения монтажа желательно еще до установки желобов прикрепить к ним воронки, угловые элементы и заглушки.

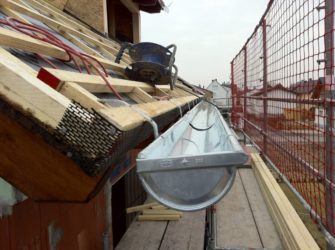

Установка и крепление водосточных желобов. Внешним пазом их насаживают на концы держателей, закрепляют с помощью фиксаторов. Смежные участки желобов соединяют встык с помощью резиновых уплотнителей, на которые наносят герметик. Между соединяемыми частями оставляют компенсационные зазоры 2-3 мм. Это правило соблюдают и при установке угловых элементов.
Крепление карнизной планки. Чтобы отвод дождевой воды в частном доме осуществлялся эффективно, нижнюю кромку карнизной доски опускают в водосточный желоб. Край гидроизоляционного ковра направляют по карнизной планке, чтобы в водосток выводился и конденсат из подкровельного пространства.

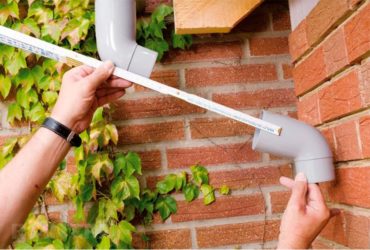

Монтаж водосточных труб. Для их фиксации к стенам заранее крепят хомуты с шагом не более 2 м. Расстояние от водостока до стены – не менее 0,4 м. Чтобы узнать длину трубы для соединения колен водостока и желоба, замеряют расстояние между их торцами и добавляют к полученной величине 100 мм. Это необходимо для захода трубки в соединяемые детали на глубину 50 мм. Расстояние от края сливного колена до земли должно быть максимум 30 см, чтобы брызги воды не попадали на цоколь.

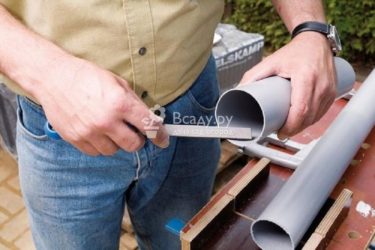

Подгонять по длине пластиковые и стальные водостоки для кровли несложно – для этого пользуются ножовкой по металлу, фигурные резы выполняют ножницами по металлу. Срезанные кромки ровняют и зачищают напильником, на срезы стальных изделий наносят антикоррозионное покрытие.

Как изготовить водосток своими руками из листового материала

Наиболее доступными и популярными остаются системы из оцинкованного листа. Это практичный материал, хорошо выдерживающий суровый климат северных районов и обильные осадки средней полосы. Чтобы изготовить водосток своими руками, понадобится листовая оцинкованная сталь толщиной 0,7 мм.

Технология изготовления состоит из нескольких этапов:

Размечают листы, с помощью ножниц по металлу вырезают заготовки.
Продольные кромки заготовок загибают для последующего фальцевого соединения.
С помощью механических либо ручных вальцев формируют цилиндры (трубы) и полуцилиндры (желоба). Можно сделать элементы системы без специального оборудования, путем выкатки вручную. В качестве оправки используют трубу или деревянный брусок – под них подкладывают лист и сгибают его, пока не сойдутся кромки. Их соединяют фальцевым швом.
Чтобы сделать воронку, вырезают и выкатывают три детали: конус, ободок и стакан (его диаметр должен соответствовать диаметру водосточной трубы).
Если водосточную трубу придется составлять из нескольких звеньев, следует изготавливать их с небольшой конусностью. Для этого одну сторону заготовки зауживают на 0,5 см. Чтобы ограничить глубину входа звеньев друг в друга, на них одевают кольца из закатанной проволоки.

В качестве слива используют предварительно изготовленную трубу, которую обрезают под углом.

Источник: http://stroyusnulya.com/kak-pravilno-sdelat-vodostok-s-kryshi-doma.html

Водосток своими руками. Как правильно сделать монтаж водостока?

Чтобы собственный дом стал надежным и уютным, в процессе его строительства требуется внимательное отношение не только к процессам выбора и сборки основных крупных элементов конструкции. Не менее важную защитную функцию выполняют водостоки, грамотная организация которых позволит вам уберечь стены и крышу дома от преждевременного разрушения, а также исключит возникновение личного неудобства при подходе к зданию из-за стекающей по всему периметру воды и образовавшихся больших луж и грязи на земле возле него. Как сделать правильный водосток своими руками, вы узнаете из этой статьи.

Критерии выбора системы водостоков

Тип конструкции для отвода воды, материалы, из которых ее изготовить, выберите, исходя из следующих критериев:

годовой показатель осадков в местности, где вы планируете возвести дом;
общая площадь кровли и ее конфигурация;
архитектурное решение всего здания;
материал и оттенок кровельного настила и фасадных стен.Важно! Чтобы понять, как правильно соотносятся эти условия с выбором подходящей для вашего дома системы, просмотрите несколько вариантов водостоков на фото. Отметьте, насколько гармонично они сочетаются в стилевом отношении и обеспечивают ли полноценный отвод воды.

Выбор расположения водостоков

Перед тем как сделать водосток, выберите подходящее расположение системы. Оно может быть:

внутренним;
наружным.Важно! Тип водостока для крыши определяйте перед тем, как будете строить кровлю, так как подготовку места расположения следует делать заранее.

Внутренняя система: особенности

Внутренняя система устанавливается в тех домах, которые имеют плоскую кровлю или строятся в условиях сурового климата. Главное условие в этом случае — правильно оборудовать уклон с направленностью в сторону приемной внутренней воронки.

Конструкция внутреннего водостока включает:

приемную воронку;
трубопровод;
коллектор;
разъемы для обслуживания системы.Важно! Строительство такой системы определяется требованиями СНиП 2.04.01-85, согласно которым все осадки отводятся в ливневую канализацию.

Наружная система: особенности

Система наружного размещения предполагает оборудование водоотвода с кровли на фасаде здания, причем таким образом, чтобы поступающая вода не нарушала целостность придомовой территории. Крепление крюков для таких водостоков выполняется к лобовой доске или непосредственно к балкам стропил, поэтому подготовительный период системы приходится на момент строительства каркаса кровли.

Конструктивные элементы наружного водостока — это:

слив;
воронка;
трубопровод;
желоба;
крепежные элементы — крюки, скобы, штыри, хомуты.

Правила организации водостока

Чтобы определить нужное количество водосточных желобов, отмерьте предварительно длину крыши по свесу и определите таким образом:

длина свеса до 10 метров — установите 1 сточную трубу;
длина свеса кровли более 10 метров — монтируйте 2 сточных трубы для водостока.

Правильно определить расположение стоков в зависимости от конфигурации кровли поможет вам ниже предложенная схема.

Расчет водостоков

Чтобы определить необходимое количество всех расходных материалов, выполните следующие действия:

Количество желобов. Так как на рынке представлены элементы различной длины, определите нужное вам количество и параметры таким образом, чтобы минимизировать отходы. Например, трубы из металла стандартно выпускают длиной в 2 м, а изделия из пластика могут быть 3-4 м. То есть, для длины карниза в 12 метров задача решается легко — купите 3 желоба для водостока длиной в 4 м, а при длине в 10,5 м меньшего расхода можно добиться, если установить элементы в 4 м (2 штуки)+3 м (1 штука).
Количество соединительных муфт. Этот показатель определите после того, как известно количество желобов — муфты купите на 1 единицу меньше. То есть, если монтировать 3 желоба, то потребуется 2 муфты.
Количество элементов крепления водостока. Для того чтобы подсчитать количество кронштейнов, используйте следующую формулу: N (кронштейнов) = (L – 0,3)/0,6 +1, в которой N — нужное количество элементов, L — длина свеса карниза, 0,6 — шаг крепления.
Количество угловых элементов и заглушек. Это число определите соответственно данным конфигурации вашей кровли. Чем сложнее профиль, тем большее количество деталей потребуется.
Количество воронок. Этот показатель полностью совпадает с количеством водосточных труб.
Количество хомутов. Данное число также определяется количество используемых водосточных труб — на каждый элемент приобретите 2 хомута.

Выбор желобов: материал, форма

На сегодняшний день такой вариант, как оцинкованные водостоки, в частном строительстве используются крайне редко, хотя этот вариант недорогой, прослужит долго и облегчит процесс монтажа. Чаще всего их применяют для организации обширных коммунальных магистралей централизованных сетей.

https://www.youtube.com/watch?v=76NcTeV5fcU

Для обустройства коттеджа больше подойдут следующие варианты:

Крашенные металлические водостоки. Такие изделия выглядят очень привлекательно, но стоят дороже, к тому же потребуют максимальной аккуратности при монтаже, чтобы не допустить скола декоративной покраски.
Металлические элементы с полимерной защитой, которые вы легко подберете точно в тон кровельного настила. Кроме того, они будут очень устойчивы к сильным морозам.
Пластиковые водостоки. Такой вариант идеально подходит при обустройстве кровли мягкой черепицей, при этом пластиковые элементы отличаются хорошими прочностными характеристиками в сочетании с легким весом.
Важно! Помимо этих вариантов, не менее интересны медные и титановые водостоки, но они будут более дорогостоящими. В отношении стиля — первые отлично сочетаются с медными кровлями, а вторые — при дизайне пространства металлочерепицей или профнастилом.

Тип сечения

Помимо самого материала водостоков, озадачьтесь и выбором подходящего профиля, которые будет идеально гармонировать с архитектурным решением кровли. По этому принципу различают водостоки:

трапециевидные;
полукруглые;
прямоугольные.Важно! Наиболее востребованы — полукруглые детали, которые оснащены внутренними ребрами жесткости по краям. Такой принцип устройства обеспечивает надежную защиту от перелива воды за водосток.

Изготовление желобов водостока своими руками

В случае, когда вы решили дополнительно сэкономить, и не приобретать готовые желоба и трубы, а создать их своими руками, выполните следующие действия:

Подготовьте стальные листы толщиной в 0,7 мм.
Загните на листах продольную кромку, чтобы обеспечить возможность фальцевого соединения.
Подготовьте специальный инструмент — вальцовку.
Выкатайте из заготовок элементы цилиндрической и полуцилиндрической формы — для труб и желобов соответственно.
Вырежьте 3 части из листа стали — конус, стакан, ободок.
Обрежьте трубу со скосом, чтобы изготовить сливной элемент.
Важно! Учтите, что диаметры ободка и части конуса, с которой планируется соединение, а также сечение нижней части стакана и трубы должны соответствовать.

Инструменты для работы

Для того чтобы выполнить качественно все работы по установке водостоков, подготовьте следующий набор инструментов:

веревка;
карандаш;
гидравлический уровень;
рулетка;
клещи заклепочные;
молотки — металлический и резиновый;
ножовка и ножницы по металлу;
клещи;
шуруповерт либо дрель;
инструмент для загиба крюков.

Монтаж водостока своими руками

Процесс непосредственного монтажа водостоков не отличается сложностью, но требует соблюдения последовательности работ. В ходе выполнения придерживайтесь следующей схемы:

Выберите место крепления — к стропилам, к крайней доске обрешетки, сверху балок стропил.
Выберите нужный тип крюков — длинные, короткие либо регулируемые, исходя из планируемого места крепления.
Рассчитайте угол наклона крюковых элементов или используйте стандартные рекомендации в 2-3 мм на 1 погонный метр.
Пронумеруйте крюки и отметьте линию сгиба.
Отогните крюки, используя специальный инструмент, в соответствии с разметкой.
Установите первый крюк, выдерживая расстояние от мнимого продолжения кровли до внешней стороны желоба в 20-25 мм, или придерживайтесь другой схемы — 10-15 см расстояния от кромки крыши для первого и последнего крюка.
Важно! Начинайте с края свеса, от которого будет идти крен относительно горизонтальной линии.
Установите следующие крюки, выдерживая шаг в 0,6-0,9м (выбор сделайте, исходя из длины линии крепления водостока).
При монтаже крюков непосредственно к стропилам либо начальному брусу обрешетки, предварительно сделайте под них пазы, чтобы поверхность балок и крюков была на единой линии.
Сделайте разметку на желобе при помощи карандаша в местах, где планируете установить воронки.
Прорежьте отверстия ножовкой.
Важно! Не используйте для нарезки металла шлифмашинку.
Клещами придайте воронке нужную форму, удалив заусенцы.
Обработайте места срезов в металле антикоррозийной краской.
Закрепите воронки к загибу желоба снаружи.
Зажмите фиксаторы-клеммы изнутри.
Установите заглушки в торцах желоба, используя для этого резиновый молоток.
Цельную конструкцию установите в крюки, слегка нажимая в местах примыкания.
Соедините всех элементы желобов по магистрали с помощью замковых деталей, оставив предварительно под них между торцами зазор в 2-3 мм, чтобы исключить разрушение системы при температурных перепадах.
Важно! Чтобы обеспечить хороший уровень герметизации стыков, нанесите на резиновую прокладку герметик тремя линиями — по бокам и в центре. Заднюю часть замка закрепите к внутренней стороне желоба, а затем прижмите к внешней. Защелкните замок и зажмите прижимные клеммы, после чего удалите все остатки герметика.
Водостоки устанавливайте в обозначенных местах, закрепив их хомутами.
Расстояние между хомутами определите не более 2 метров.
Трубы установите с отступом от стены в 4 см.
Фиксацию хомутов сделайте дюбелями.
Установите последнее колено — сливное, закрепите к трубе, используя заклепки, но таким образом, чтобы отступ от земли до самой трубы не превышал 30 см.

Просмотрите видео, как правильно сделать водосток своими руками, чтобы у вас в процессе выполнения работы не возникло неразрешенных вопросов.

Заключение

Как вы убедились, монтаж водостоков своими руками — вполне выполнимая задача, справиться с которой при наличии даже небольших практических навыков строительных работ, не составит проблемы. Главное условие — четко придерживайтесь обозначенной выше схемы, сделайте надежное крепление водостока, и вам долгое время не придется переживать о некачественном отводе влаги с кровли, даже при наличии обильных природных осадков.

Водосток своими руками

0.00 / 5 5
1 / 5
2 / 5
3 / 5
4 / 5
5 / 5

Источник: http://recn.ru/vodostok-svoimi-rukami

Водостоки для крыши своими руками: как сделать систему водоотвода самому

Водостоки для крыши выступают частью полноценной водосточной инженерной конструкции зданий. Система призвана обеспечить сбор и отвод продуктов атмосферных осадков (дождевую, талую воду), тем самым выполняя функцию защиты фасада, фундамента и прилегающих к ним элементов.

Обычно устройство подобных систем – прерогатива профессиональных строителей. Однако сделать водостоки для крыши своими руками тоже вполне возможно. Давайте разберемся как это сделать.

Водосточная система жилых домов

Чтобы иметь представление о том, как сделать водостоки для крыши дома или сарая своими руками, как минимум необходимы базовые сведения о системе в целом.

Водосток для крыши частного дома – элемент крайне необходимый, обеспечивающий долговечность постройки. Обычно устраивается в процессе строительства здания. При желании водосток можно сделать своими руками

Конструкция, предназначенная защищать фундамент здания, предотвращать размывание грунта и подтопление подвальных помещений, состоит из следующих сборных деталей:

желоба отводные;
кронштейны крепления желобов;
трубы водосточные;
соединительные элементы прямых патрубков (муфты);
крепёжные хомуты водосточных труб;
тройники, обводы, сливы, заглушки;
воронки и решётки сборников воды.

Желоба отводные – монтажные элементы, собранные из отдельных лотков, в том числе угловых.

Желоба размещаются непосредственно под нижней кромкой кровельного покрытия и закрепляются кронштейнами.

Благодаря отводным желобам, осуществляется сбор воды по всей площади крыши и перенаправление собранной жидкости в места расположения воронок водосточных труб.

Желоба круглой формы применяются в конструкциях водосточных систем чаще, чем такие же элементы прямоугольной формы. Но такая статистика вовсе не говорит о том, что прямоугольные желоба чем-то хуже. Обе конфигурации показывают хорошие результаты работы

О трубах и фасонных деталях

Составной элемент системы – водосточные трубы (металлические или пластиковые, круглые или прямоугольные), предназначены для сброса воды от уровня самого верхнего перекрытия здания до уровня земли.

Трубы водосточные собираются из нескольких отдельных патрубков, сочленяемых друг с другом соединительными элементами. Полностью собранная труба фиксируется вертикально с помощью крепёжных хомутов.

Дополнительными элементами водосточной системы являются заглушки для желобов, обводы, тройники, воронки, защитные сетки, решётки.

Набор фасонных деталей, традиционно используемых при сооружении водосточных систем частных домов. При строительстве системы своими руками потребуются все эти элементы в количестве, определяемом расчётами

Заглушки желобов устанавливаются по торцам желобных линий, имеют разнообразную конфигурацию и форму (правосторонние, левосторонние, универсальные). За счёт обводов выполняется аккуратный монтаж труб на сложных архитектурных участках. Тройники обеспечивают технические разводы, а воронки, сетки и решётки способствуют эффективному удалению воды.

Рекомендуем также прочесть наш материал о то, как самостоятельно рассчитать количество нужных материалов для обустройства водосточной системы.

Система водоотвода самостоятельно: инструкция

Обладая базовыми знаниями, уже проще решать задачу, как сделать водостоки с крыши частного двухэтажного дома. Но для полного представления о возможных проектах желательно ознакомиться ещё и с теми способами, которые применяются для сооружения подобных систем.

Существует два способа (если не считать так называемую неорганизованную систему):

Устройство внутреннего водостока.
Устройство наружного водостока.

Первый способ находит широкое применение на зданиях в несколько этажей (более двух). Особенность схемы очевидна – водосточные трубы монтируются внутри здания с их размещением в непосредственной близости с несущими стенами.

Наглядный пример наружной системы водостока, смонтированной для крыши частного дома. В этой конструкции применяются все элементы монтажа, выполненные из полимеров. Исключение составляют только хвостовики крепёжных хомутов, сделанные из металла

Второй способ наружного монтажа водосточных труб практически всегда используется для частного малоэтажного домостроения. Отличается от первого способа размещением водостоков снаружи здания.

Краткое фото-руководство

Этапы по сборке и установке водосточной системы производятся в стандартном порядке. Разберем вариант сооружения, производимый после устройства кровли. Желающему сделать водосток мастеру предстоит выполнить следующие шаги:

Для сбора и отвода дождевой воды к желобу нужно присоединить водосборную воронку и стояк, по которому вода будет стекать либо в емкость для ее сбора, либо в ливневую канализацию:

Монтаж водосточной системы

Как правило, работы по устройству водосточной системы начинают проводить до начала работ по укладке кровельного покрытия или же на завершающей стадии укладки нижних кровельных листов.

Однако если конструкция кровли позволяет крепить желоба на карнизную (лобовую) доску, водосток можно делать после укладки кровельного ковра. Но работы на фасадной части здания должны быть окончательно завершены в любом случае.

Последовательность действий следующая:

Кронштейны, которые будут удерживать желоба в горизонтальном положении, закрепляют на нижней доске обрешётки, желательно в точке её упора на стропильный брус. Или же крепят кронштейны на карнизную лобовую доску. В любом случае, периодичность монтажа кронштейнов относительно друг друга не более 600 мм.

Инструкция по сборке водосточной системы требует точной выдержки всех монтажных размеров. Особенно важно соблюдать установленные цифры по размещению элементов, если конструкция создаётся из пластиковых деталей

Кронштейны следует монтировать с таким расчётом, чтобы после монтажа желобов их передняя кромка находилась ниже линии плоскости кровли на 20-30 мм.

Методика контроля уклона и отступов

Создавая галерею из кронштейнов, необходимо учитывать уклон по направлению к сборной воронке водосточной трубы. Для этого с учётом заданного уклона монтируют начальный и конечный держатели желобов и натягивают между ними контрольный шнур.

Допустимая величина уклона желоба – 2-3 мм на один метр длины. Отступы от крайних торцевых линий кровли до первого и последнего кронштейнов делают на расстоянии 50-100 мм. Такие же нормы распространяются на расстояние от кронштейна до приёмной воронки водосточной трубы.

С помощью контрольного шнура (второй протянутой между кронштейнами нитки) также контролируют «выбег» передней кромки креплений относительно условной кромки кровельного покрытия. Здесь величина расстояния от условной кромки покрытия до переднего края кронштейна желоба должна равняться максимум радиусу полукруга крепёжной скобы, минимум 1/3 радиуса.

Процедура монтажа кронштейнов желобов сопровождается контролем уклона и отступов от кромки кровельного покрытия. Для этого используется простая методика – шнуровка, растянутая от начального до конечного кронштейна

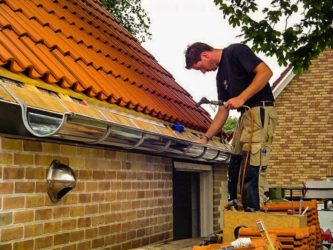

В завершение монтажа выполняется укладка водосточных желобов с последующей их фиксацией специальными выступами кронштейнов, установка торцевых заглушек и приёмных воронок.

Изготовление приёмной воронки

Для связи желоба с водосточной трубой необходима установка приёмной воронки. Смонтировать эту деталь в системе своими руками несложно.

Процесс следующий:

Взять деталь конструкции – приёмную воронку.
Приложить снизу к стенке желоба и очертить контур отверстия.
Высверлить отверстие в стенке желоба по отмеченной линии.
Зачистить края отверстия наждачной бумагой, обмазать клеем.
«Пристегнуть» деталь к желобу замками, совместив отверстия.

Вариантов устройства приёмной воронки на желобе существует несколько. К примеру, вместо сверления отверстия коронкой, установленной на дрель, можно сделать проходное отверстие двумя встречными запилами обычной ножовкой по металлу.

Своими руками просто сделать отверстие в стенке желоба под установку приёмной воронки. С помощью обычной ножовки по металлу вырезается часть пластика. На центральных точках срезов с обеих сторон обычно делаются капельники

Также следует принять к сведению, что в некоторых случаях монтажа требуется внедрение компенсационных (чувствительных к температурному расширению) приёмных воронок. Такие детали ставят между двух карнизных лотков и крепят стандартным образом на специальные замки без применения клея.

Как делать трубы водостока с крыши?

Расчёт количества водосточных труб делается по количеству приёмных воронок желобов и в зависимости от размеров высоты здания. По стандартам, на 10 метров длины желоба достаточно одной приёмной воронки.

Длина патрубков для водостоков промышленного изготовления обычно составляет 3-4 м. При сборке рекомендуется делать упор на минимальное число соединений патрубков. То есть оптимальный вариант монтажа – использование патрубков длиной 4 м.

Вместе с прямыми патрубками потребуется два стандартных обвода (угол 112º) и один слив на каждую единицу водосточной трубы (при условии традиционного проекта жилого частного дома).

От вывода приёмной воронки, за счёт соединения двух обводов, выход под водопроводную трубу выводится ближе к стене строения. При необходимости (в зависимости от ширины карниза) обводы дополняются трубным отрезком.

Для отвода водосточной трубы от карниза к стене, что производится для сокращения парусности системы, используются угловые элементы. Соединяют их в соответствии с шириной карнизного свеса: или друг с другом или с применением куска трубу между ними

Дальнейшие действия:

Нижний обвод дополняется соединительным элементом (муфтой).
Снизу муфты вставляется первый прямой патрубок.
Под муфтой на патрубок накладывается хомут и закрепляется к стене.
До следующего межтрубного соединения монтируются крепёжные хомуты через каждые 1,8-2 метра длины.
Ставится очередная муфта и процесс повторяется.

Так осуществляется сборка водостока до его нижней кромки на расстоянии 30-35 мм от стены здания. Горизонт нижней кромки водостока по стандартам устанавливается на 250-400 мм выше уровня земли.

https://www.youtube.com/watch?v=6hoBj9WXiQQ

С подробной инструкцией по монтажу водостоков для крыши можно прочесть здесь.

Соединения обводами и муфтами обычно предусматривают уплотнения резиновыми кольцами, входящими в комплект фасонных деталей. Но вместо уплотнительных колец допустим также вариант применения клея (для пластика). На нижнюю кромку водосточной трубы монтируют слив, если по периметру здания нет поверхностной системы дренажа.

Для сбора дождевой воды в емкость на водосточный стояк устанавливают отборник:

Некоторые особенности полимерных систем

По сравнению с металлическими водосточными конструкциями, системы из полимеров привлекают экономичностью монтажа и упрощённой сборкой.

Между тем пластик обладает свойствами изменения структуры в условиях колебаний температуры окружающей среды. Поэтому для всех, кто решится делать водосток для крыши частного дома своими руками, эти свойства материала следует иметь в виду и применять методику монтажа с компенсацией теплового расширения.

Компенсация теплового расширения/сжатия достигается, например, неполной вставкой гладких концов труб в раструбные части. Также неплотная затяжка обода крепёжных хомутов деблокирует осевой сдвиг деталей в результате теплового расширения.

Желательно ограничивать применение клея при монтаже водосточных труб, применять его только на одной из частей соединений. Монтаж раструбных соединений следует выполнять в положении раструба направлением «вверх».

Конструкция монтажного элемента, которая предусматривает компенсацию температурного расширения. Применяется на сборке желобов. Похожие конструктивные решения используются и на других деталях

Почти все производители современных систем водостоков учли свойства пластика и выпускают фасонные детали (расширительные элементы), адаптированные к температурным перепадам. На корпусе таких деталей указывается температурная шкала, в соответствии с которой они монтируются в системе.

От воздействия температуры возможна деформация пластика. Поэтому нужно соблюдать стандарты монтажа, расстояние между крепежами. Соблюдение правил – гарантия устройства качественной системы водостока крыши.

В этом материале можно ознакомиться со всеми достоинствами и недостатками пластиковых и металлических водостоков.

Выводы и полезное видео по теме

О том, как правильно сконструировать водосточную систему, можно узнать из следующего видеоролика:

Сборка водосточной системы собственноручно – задача решаемая. Понятно, что самостоятельность в первую очередь преследует цель экономии. Между тем, собираясь устраивать водосток своими руками, желательно провести расчёты, опираясь на такие параметры, как общая площадь кровли и среднестатистическая интенсивность осадков на местности.

Результаты расчётов будут способствовать дополнительной экономии, так как по ним можно точно определить потребность в материалах и деталях для монтажа.

Источник: https://sovet-ingenera.com/kanaliz/livnevka/vodostoki-dlya-kryshi-svoimi-rukami.html

Как сделать водосток на крыше

Водосток – это конструкция, предназначенная для отвода талых и ливневых вод с крыши, что необходимо для защиты здания от загниваний, коррозии, каких-либо механических повреждений. На сегодняшний момент строительные магазины просто переполнены различными материалами для возведения водостока на любой вкус, но некоторые хозяева не хотят переплачивать за конструкцию, которую можно сделать своими руками.

Вариант смонтированного водостока из оцинковки на крыше

Оказывается, сделать систему водостока своими руками не так уж и сложно, к тому же выглядит он при правильном сооружении достаточно оригинально.

Водосток выполняет сразу несколько функций:

Защитная. Водосток обеспечивает отведение сточных вод с фундамента и стен здания, что является главной задачей кровельного стока. В случае его отсутствия цоколь здания разрушится уже через десять, а то и пять лет, зависимо от количества осадков и глубины фундамента. Помимо цоколя здания также пострадает и его фундамент, так как он будет размываться, вследствие чего на стенах здания пойдут трещины.
Декорирование. Функцию декора может выполнять исключительно водосток, который был изготовлен своими руками, а не приобретённый в строительном магазине.
Несколько вариантов декора водостока на крыше
Сбор ливневых вод с крыши здания. Так как дождевая вода очень хорошо подходит для полива различных растений на даче, то многие дачники отводят ливневую воду с помощью трубы в специально приспособленную бочку.

Из чего изготавливается водосток

Обычно, водосток изготавливается из пластика или металла. В большинстве случаев водосточная система изготавливается из листов оцинкованной стали – это один из самых доступных вариантов.

https://www.youtube.com/watch?v=pGwFnx8nw2I

Водосточные системы из пластика, отличаются своей красотой и лёгкостью, но они обладают небольшой прочностью. Это становится крайне заметно в зимнее время года, когда в водостоке замерзает скопившая вода, что может привести к повреждению или же разрушению всей конструкции.

Если вы собрались изготовлять водосток своими руками, то лучше всего его сделать из окрашенного металла.

Варианты устройства водостока из металла и пластика

Такой водосток будет достаточно практичен и надёжен при любых условиях использования. Естественно, водосток нужно подбирать под цветовую гамму кровли здания.

Если же крыша здания покрыта мягкой черепицей, то лучше всего устанавливать водосток, сделанный из поливинилхлорида, так как на таком покрытии присутствует крошка камня, которая способна повредить металлические элементы конструкции. Также можно создать водосток из листов меди. Водосток, сделанный из такого материала, будет смотреться достаточно красиво, но это обойдётся вам в копеечку.

На данный момент существует несколько типов водосточных систем:

Внешний водосток, который располагается снаружи здания.
Внутренний водосток, который располагается в середине здания.

Самодельный водосток удобнее и проще устанавливать с внешней стороны здания.

Пошаговая инструкция для монтажа водостока

Внутренний тип водосточной системы должен предусматриваться ещё на этапе проектирования здания. Обычно такой водосток устанавливают на плоских крышах домов, которые располагаются в достаточно суровых климатических условиях.

Теперь давайте разберёмся с тем, что же входит в водосточную систему.

Жёлоб (обеспечивает приём дождевой воды, причём его диаметр напрямую зависим от скатовой площади).
Труба (для отведения ливневой воды в систему дренажа).
Воронка, или просто – ливнеприемник (обеспечивает соединение трубы и жёлоба).
Повороты и углы, позволяющие обойти здание и его выступающие части или же установить трубу в необходимом месте.
Заглушки (необходимы в тех местах, в которых невозможно установить воронку).
Крепежи для трубы и жёлоба.

Водосточная система, изготовленная своими руками

Конечно, чаще всего люди приобретают и устанавливают уже готовые конструкции. Сегодня есть множество вариантов изготовления водостока своими руками из различных подручных материалов. Такое решение чаще всего основывается не на желании сэкономить, а с целью декорирования частного дома.

Отличной идеей является изготовление водостока из древесины, но при условии правильного выбора и его обработки. Такая система отвода ливневой воды прослужит вам больше десяти лет. Подходят такие породы дерева, как сосна, пихта и лиственница.

Некоторые умельцы делают водосток даже из пластиковых бутылок, но он не прослужит вам так долго, как деревянный.

Очень редко, по причине негативного воздействия на здоровье человека, но все встречается система отвода ливневых вод, изготовленная из свинца.

Чертеж конструкции с размерами водостока для крыши

Хотя он и достаточно практичен, но его существенный недостаток снижает его распространённость.

Победителем среди всех является водосток, созданный из оцинкованной стали, так как он отличается небольшой стоимостью и безвредностью. Но он достаточно трудно обрабатывается и его срок службы не превышает десять лет. Что касается долговечности, то тут нет равных водостоку, созданному из керамических деталей, так как его период службы достигает столетий.

Для того чтобы сделать водосток из листов оцинкованной стали своими руками, вам потребуются:

ножницы по металлу (если вы будете делать металлическую систему отвода ливневых вод);
молоток;
маркер для нанесения разметки на лист металла;
листы оцинкованной стали (приблизительно 0,5 миллиметров толщиной);
плоскогубцы.

Схема размещения водостоков вокруг здания

Обратите внимание на то, что ширина заготовки обязательно должна превышать диаметр трубы на полтора сантиметра, потому что эта разница необходима для соединения краёв листа. Прежде всего, необходимо сделать выкройку на металлическом листе. Начертите на заготовке прямую линию, на одной из сторон она будет составлять полсантиметра, а на другой – сантиметр.

После этого нужно загнуть лист металла, используя плоскогубцы, причём ту сторону, которая меньше – под небольшим углом, а оставшуюся – под углом в девяносто градусов. После этого заворачиваем более высокий край и соединяем края нашей заготовки, меньшая сторона должна войти в большую.

Процесс монтажа кронштейнов для водостока

Дальше необходимо немного подмять при помощи молотка трубу, для того чтобы её можно было соединить с другой трубой.

Теперь нужно сделать жёлоб для водосточной системы, а для этого вам потребуется специальное оборудование, но можно попробовать сделать это вручную, хотя эффект будет не тот. Итак, для начала вам необходимо будет вырезать заготовку из трубы или дерева, а потом положить на неё металлический лист и при помощи киянки постараться придать ей необходимую форму.

Дальше переходим к процессу установки водостока:

Определяем отправную точку, которая располагается на максимальной высоте.
Устанавливаем кронштейн жёлоба.
Выполняем закрепление жёлоба.
Устанавливаем воронку, которая должна располагаться на самой нижней точке между кронштейнами.
Соединяем воронку с трубой (при необходимости делаем это с помощью углового жёлоба).
Фиксируем трубу водостока при помощи хомутов.
Закрепляем внизу трубы слив.
Устанавливаем систему антиобледенения водостока.

Источник: https://Proekt-sam.ru/construction/kak-sdelat-vodostok-iz-podruchnyh-materialov.html

Как сделать водостоки своими руками

Стальной лист с различным покрытием – самый простой материал для создания различных частей водосточной системы и элементов кровли. Отдельные детали отличаются большим разнообразием и часто бывают просто уникальными. Многие приходится изготавливать «по месту» или доделывать после примерки. Об этом и пойдёт речь в нашей статье.

Детали, используемые для покрытия крыши, обычно находятся вдали от человеческого взгляда и не требуют высокого качества поверхности. Для их ручного изготовления можно применять шаблоны, но придётся потрудиться и киянкой, чтобы исправить огрехи крыши и ручной работы.

Подход нельзя назвать правильным и единственно верным, ведь готовые детали имеют часто волнистую поверхность, исправление недостатков приводит к потере времени. Разовое создание отдельных деталей вполне уместно при определённом навыке, но выполнять таким образом всю работу по изготовлению кровли или водостока для целого дома слишком долго. Для облегчение труда необходимо приобрести соответствующе оборудование.

Современные листогибы доступны в свободной продаже и занимают свой сегмент профессионального оборудования. Их стоимость высока, но оправдывается при больших объёмах работы. В качестве временной меры можно одолжить у знакомых или арендовать нужное оборудование, но здесь нет гарантии, что готовые детали будут нужной точности.

Образец для подражания: металлические водостоки российского производителя Grand Line

Станки для гибки металла отличаются завидной всеядностью. Им всё равно какой металл гнётся. Трудности начинаются в случае использования листов с полимерным покрытием. Оцинкованный металл намного проще в работе. Его поверхность износостойкая и не боится случайных повреждений и истирания. Оцинкованный металл можно гнуть даже на грязной ржавой поверхности. Главное требование – сильно не царапать.

Полимерная краска имеет хорошие эксплуатационные свойства, но при изгибах может потрескаться и ободраться. Такие листы не следует гнуть на старом оборудовании с зазубренными валками и расшатанными шарнирами. Киянка полимерному покрытию вообще противопоказана. Любые приспособления, которые могут повредить плёнку, не стоит использовать для работы.

Первая деталь

Для затравки изготовим простой конёк. Чтобы деталь плотно села на своё место необходимо точно измерить угол разворота. Для этого на один скат кладётся тонкая рейка.

Полки коньков обычно имеют ширину в диапазоне 15-30 см, поэтому для изготовления необходимо подготовить полосу в два раза шире с небольшим запасом с каждой стороны по 10 мм. Ровный край здесь не особо нужен, поэтому отклонения в 2-3 мм вполне допустимы. На готовую полосу наносятся три параллельные линии: осевая и два края. Полоса укладывается на стол. Осевая линия должна совпадать с его краем. Одна сторона прижимается двумя струбцинами, под которые подкладывается деревянный брусок.

Под выступающую сторону снизу подкладывают доску и загибают полку на нужный угол. Допускается отклонение в 10 градусов. Теперь полосу отпускают и смещают в сторону стола. Грань бруска теперь должна находиться над разметкой края конька. Струбцины опять зажимаются, кромку заворачивают вверх ударами киянки.

Торцы нужно обработать для придания конструкции жёсткости. Для этого используется правило в виде рейки, которую прижимают через брусок. Планка должна иметь торец в виде клина. Он позволит согнуть металл под углом больше 90 градусов. После чернового загиба кромки укладывают на деревянную поверхность и хорошо отбивают киянкой до сплющивания поверхности. Специальное оборудование выполняет такую операцию всего лишь за один проход каретки кромкогиба с роликом.

Для создания аккуратной кромки операцию проводят, постепенно передвигаясь от одного края к противоположному. Возникшие неровности убираются вручную. Этот этап удобней выполнять, имея подходящее приспособление или простой станок. Для этого будет достаточно планку для гибки сделать металлической и закрепить по концам шарнирно. Дело пойдёт намного быстрей и качественней.

Таблица для рассчета диаметра водосточных ьруб в зависимости от площади крыши

Ручное изготовление сегмента водостока

Выполнять работы по созданию деталей с радиусным профилем без специального шаблона невозможно. В противном случае элемент выйдет неаккуратным.

Здесь пригодится простое приспособление: на конце отрезка стальной трубы дюймового диаметра приваривается два куска арматуры. Они нужны в качестве рычагов. Болгаркой выполняется продольный пропил по оси трубы с последующей доводкой кромки наждачной бумагой. Для создания хорошей поверхности на края можно наклеить по куску силиконового шланга.

Подготовленную для сгибания заготовку закрепляют на краю стола. Торец заводится в щель приспособления. Труба проворачивается на 360 градусов. Прямой отрезок в центре скрутки должен встать параллельно оставшейся части заготовки.

Сделать лоток можно и с помощью реечного трубогиба или по распущенной трубе диаметром 200 мм. Ровный участок листа загибается под прямым углом, бортик прижимается к столу стенкой трубы. Выгнутые участки правятся киянкой. Закрученный внутрь край подравнивается руками. Черновая работа снимается с приспособления и на столе дожимается прямоугольная складка.

Отдельные детали для отлива изготавливают длиной 1,-1,5 м. Их затем при окончательном монтаже соединяют вместе просекателем. Несколько рёбер жёсткости придают конструкции необходимую прочность и не дают сгибаться под тяжестью снега или льда. Скрытый паз помогает в дополнительном креплении водостока специальными крюками.

Сворачивание трубы

Круглая труба, 3 м. Организует вертикальный сток дождевой воды

Если получилось с простыми деталями, то можно переходить к более сложным. Для соединения элементов с замкнутым контуром применяется фальцевое соединение. Оно представляет собой простейший замок, который соединяет два края прочно и эффективно. Простой одинарный фальц создаётся в виде складки с двумя загибами. Замки на разных сторонах направлены противоположно друг другу.

Водосточные детали имеют ширину полки фальца обычно 4-10 мм. Края отбиваются на металлическом уголке, после чего листовой материал сворачивается. Замок входит в зацепление и запрессовывается молотком по оправке.

При изготовлении составной трубы необходимо добиться правильной состыковки отдельных элементов. Перед сворачиванием один край оправляют на площадке с порожком для уменьшения толщины материала.

Изготовление воронок

Если понять прелесть фальцевого замка, то можно научиться создавать сложные изделия различной сложной формы. На этом принципе построены такие элементы конструкции, как тройники, угловые колена, воронки.

Воронка водосборная . Предназначена для сбора воды в том случае, когда сток не организован посредством желоба, а осуществляется по ендовам (сложные формы крыш).

Обычная воронка состоит из двух отрезков трубы различного диаметра. Их собирают, как простые трубы, но в отличие от них края развальцовываются наружу. Обычно на 8-12 мм. Готовые буртики хорошо подходят для последующего изготовления замков. Если нет необходимости в идеальной герметичности, то хватает обычного просекателя.

Ручное изготовление таких элементов может отличаться, но неизменным является требование к качеству первоначальной выкройки. Её следует выполнять по шаблону.

Самостоятельное изготовление в домашних условиях деталей из стального листа значительно облегчается созданием приспособлений. Покупное оборудование имеет узкую специализацию и часто неоправданно дорого для домашнего мастера.

Источник: https://housedb.ru/kak-sdelat-vodostoki-svoimi-rukami/
