Как сделать желоба из жести своими руками?

Бюджетный водосток: из каких материалов и как сделать желоба и воронки своими руками

Можно ли сэкономить на водосточной системе? В поисках дешевых вариантов организации отвода дождевой воды умельцы пытаются изготовить детали для желобов самостоятельно, из подручных средств: пластиковой тары, листов оцинкованной стали, труб. Оправдана ли такая экономия? Что выгоднее: купить заводские детали или мастерить самому? Сколько прослужит самодельный желоб? В любом случае существует всего 2 способа потратить меньше:

1. Сэкономить на монтаже и самостоятельно собрать и установить водосток.
2. Разобраться, как сделать воронку и желоб водостока из подручных материалов, и сконструировать собственную систему.

Водосточная система из меди

Расчет системы: планирование домашнего водостока ↑

На этапе планирования делают разметку – отмечают места установки горизонтальных (желобов) и вертикальных (водостоков) линий. После определения метража просчитывают количество дополнительных деталей, которые нужны для сборки системы: креплений, заглушек, соединителей, воронок и переходников.

Метраж желобов и количество воронок: как рассчитать правильно ↑

Количество горизонтальных линий зависит от конструкции крыши и длины скатов. Простейшая система из двух желобов и двух водосточных труб – оптимальный вариант для двускатной кровли общей площадью до 100 кв. м и длиной ската, не превышающей 10 м.

Схема для расчета количества линий стока

В этом случае нет необходимости делать двойной наклон от центра. А сделать желоб для водостока можно как из готовых, так и из самодельных деталей. Длина горизонтального лотка равна длине ската. Диаметр – 10 – 12 см. Наклон стока составляет до 2 – 3 мм на погонный метр. Заводские детали выпускают стандартной длины – 3 м.

Детали для монтажа

Количество воронок, предназначенных для слива воды из лотка в водосточную трубу, равно количеству горизонтальных линий. Если длина прямого участка – больше 10 – 12 метров, то устанавливаются 2 воронки и 2 водосточные трубы по краям.

Основные параметры монтажа желобов

Если общее количество воронок в запланированной схеме равно двум, то просчитать длину водосточных труб просто. Высоту здания от нижнего края крыши до уровня земли умножают на 2.

При планировании более сложных конструкций расчеты выполняют для прямых линий, водостоков и планируют монтаж на сложных участках (на выступах, в углах) с подбором специальных изделий – угловых соединителей.

Дополнительные детали: крепежные крюки и соединители ↑

Чтобы сделать желоб для водостока, дополнительно понадобятся:

• 2 заглушки на каждую горизонтальную линию.

• Соединители – через каждые 3 м, если соединяются готовые детали.

• Кронштейны – на 10 м – 20 шт. Расстояние между крюками должно быть в пределах 50 – 60 см.

Детали водостока

Крюки выбирают в зависимости от типа крепления. Если под скатом кровли установлена крепкая фронтонная доска, не обшитая вагонкой, удобнее устанавливать короб на короткие кронштейны.

Крюки с удлинителем

При фиксации на стропильную обшивку выбирают готовые регулируемые или нерегулируемые крюки с удлинителем. Такие крепления можно сделать самостоятельно из полос толстой стали шириной 3 – 4 см.

Для соединения воронки с трубой понадобится 2 колена по 40о для вывода слива на линию установки трубы. Для крепления трубы к стенам используют специальные держатели или хомуты. Соединяют трубы соединительными муфтами.

Что дешевле: сделать желоба самостоятельно или купить готовые ↑

После расчета количества деталей и общей длины горизонтальных и вертикальных веток можно выбирать: из чего и как сделать желоб и воронки водостока, чтобы одновременно и сэкономить, и установить систему, которая прослужит как минимум 10 лет.

Пластиковые ПВХ конструкции ↑

Самый простой способ сделать желоб самостоятельно – собрать линию из готовых ПВХ лотков и соединителей. Пластиковые системы дешевле, чем металлополимерные. Обработка и монтаж не требуют специальных навыков. Материал легко режется ножовкой, в комплекте есть все необходимые соединители. Для сборки не нужны профессиональные инструменты.

Водосток из ПВХ

Преимущество ПВХ желобов – эстетичность. Есть возможность подобрать систему в тон с кровельным покрытием или цветом обшивки подкровельного пространства. Материал не выгорает на солнце, выдерживает значительные перепады температур.

Металлополимерные детали ↑

Металлопластиковые водостоки – это стальные изделия в полимерной оболочке. Стоимость деталей из металла выше пластиковых. Срок службы водостока – от 30 лет. Материал обладает высокой прочностью – выдерживает нагрузки во время схождения и таяния снега, не трескается в мороз. Используется в системах водостока без ограничений по температурному режиму.

Металлопластиковый водосток

Работа с металлополимерными деталями требует подготовки. Резка погонажных изделий выполняется исключительно специальными ножницами или ножовкой для металла. Не допускается применение режущих дисков – материал нельзя перегревать при обработке.

Транспортируют изделия в защитной пленке. При сборке необходима аккуратность – нельзя допускать повреждения полимерного слоя.

Единственный недостаток металлополимерного водостока – шумность желобов. Если планируется монтаж водостока на невысоком доме с мансардой, отдают предпочтение тихим полимерным лоткам.

Материалы для изготовления деталей водостока своими руками ↑

Чтобы сделать воронку водостока и желоб своими руками, используют оцинкованную сталь и пластиковые трубы для наружной канализации.

Заводской водосток из стали

Оцинкованная сталь продается в виде листов. Чтобы сделать детали, нужны определенные навыки работы с металлом. Система, собранная из изделий, сделанных кустарным способом, не будет долговечной – во время резки повреждается тонкий цинковый слой, и края в месте раскроя остаются без антикоррозионного покрытия.

Для работы со сталью понадобятся:

• Специальный станок для гибки или деревянные заготовки, которые будут использоваться в качестве основы для формирования желоба.

Сгибание листа на деревянном основании

• Ножницы или болгарка для резки.

Листы разрезают по запланированным размерам, сгибают по форме и загибают кромку в виде фальца для последующего соединения детали.

Формирование кромки

Соединяют детали короба между собой двумя способами: горячей пайкой или установкой соединителей из стали, которые фиксируют шурупами.

Самостоятельно делать желоба из стальных листов невыгодно. Недостатки:

• Сложности с соединением из-за неточностей в геометрии деталей.

Специальный станок для работы со сталью

1. Малый срок службы – до появления дыр в кустарно собранном коробе проходит максимум 2 – 3 года.
2. Процесс трудоемкий и занимает много времени.

Лучше попробовать собрать простую систему из канализационных труб. Выбирают детали, предназначенные для установки снаружи: трубы для наружной канализации – оранжевые. С цветом придется смириться – белые или серые трубы предназначены для монтажа внутри помещений, материал изготовления не обладает морозостойкостью, стойкостью к ультрафиолету и высокой температуре. С учетом того, что летом водосток находится под прямыми солнечными лучами при температуре в 40о, а зимой – на 20-градусном морозе, трубы для внутренних работ не смогут прослужить даже 1 сезон.

Детали для самостоятельного изготовления водостока

Для работы понадобится:

• Половина запланированного метража желобов в виде оранжевых канализационных труб диаметром 100 мм.

• Соединительные муфты для труб – по количеству точек соединений на горизонтальных ветках.

Муфта для соединения желоба

• Трубы для водостока в количестве, равном расчетному метражу водостоков.

• Переходники с отводом, чтобы сделать своими руками воронки для водостока.

Тройник с отводом на 90о – для воронки

• Колена: по 2 на каждую воронку.

Колена с разными углами используют для установки при изменении направления: в углах, под воронкой

• Герметик для пластика – морозостойкий и влагостойкий, для наружных работ. Можно использовать клеевой состав на акриловой или силиконовой основе.

Для удобной работы и быстрого монтажа можно подобрать трубы одного диаметра для желобов и водостоков и таким образом сэкономить на отходах.

Как сделать желоб и закрепить воронку своими руками ↑

Для сборки и крепежа горизонтальных участков водостока понадобятся простые инструменты:

• Линейка с уровнем, мел или карандаш, леска или нить.

Монтаж кронштейнов: установка готовых и самодельных креплений ↑

Прежде всего необходимо закрепить под крышей кронштейны – крюки, которые удерживают лотки.

Способы установки крепежа

При использовании коротких нерегулируемых кронштейнов отмечают на фронтонной доске крайнюю точку, где будет зафиксирован первый крепеж. Расстояние от края крыши – до 15 см. От этой точки формируют линию с уклоном. Расстояние до последнего крепежа в метрах умножают на 2. Полученное значение – перепад по высоте в миллиметрах между первым и последним кронштейном.

Расстояние от крюка до края соединений

Пример. Если расстояние между крюками – 8 м, то перепад высоты: 8 х 2 = 16 мм. Это минимально допустимое значение наклона. Максимальное – 8 х 3 = 24 мм.

Уклон и расчет количества кронштейнов

Точки установки крайних элементов соединяют. По обозначенной линии крепят с шагом в 50 см кронштейны.

Монтаж коротких креплений

Если устанавливают крюки с удлинительными полосами, то после фиксации на настил первого кронштейна замеряют расстояние между верхним краем доски и серединой крючка. От этой точки формируют наклон в сторону воронки.

Простой способ сделать правильный уклон

Чтобы упростить процесс, можно сделать разметку сгиба прямо на удлинительных полосах. Выкладывают ряд пронумерованных крюков встык. От точки сгиба первого проводят прямую линию. На крайнем кронштейне отмеряют необходимое значение уклона и ставят метку ниже первой линии. Соединяют с точкой на первом элементе. При монтаже крюки крепят на линии, а по разметке просто сгибают удлинитель.

Монтаж креплений с удлинителями

Сборка пластиковых и металлопластиковых конструкций ↑

Пластиковые лотки соединяют между собой с помощью специальных деталей. Рассчитывают точки стыка так, чтобы отступ от края соединителя до крюка составлял как минимум 2 см. Если подобраны соединители с резиновыми уплотнителями, то желоб устанавливают так, чтобы между краями двух соединенных лотков оставался зазор в 5 – 6 см. Этого расстояния достаточно для свободного хода детали при температурном расширении.

Соединение на уплотнитель

Второй метод – клеевой. Соединитель обрабатывают клеевым составом: наносят 3 полосы герметика. Две – по краям и одну центральную. Прижимают желоб к соединителю, остатки клея удаляют.

По краям линии устанавливают заглушки из пластика.

Заглушки, воронка и кронштейны на краю линии

Воронку монтируют по принципу соединителя. Следят, чтобы отступ от крайнего кронштейна до края воронки составлял до 5 см. Если заводская воронка укомплектована уплотнителем, то дополнительную герметизацию не проводят.

Соединение выполняют на кронштейнах или устанавливают соединенные на земле детали, если работают 2 мастеров.

Инструкция по изготовлению и сборке водостока из ПВХ труб ↑

Самодельный водосток

При подборе канализационных труб для самодельного водостока, обратите внимание на 2 важных момента:

1. Выбирайте изделия средней ценовой категории – желательно из морозостойкого ПВХ для укладки в грунт.
2. Не экономьте на соединителях – они должны быть из того же материала, что и трубы (оранжевые, для наружного монтажа), одного производителя.

Как сделать желоб водостока из обычной канализационной трубы? Разрежьте вдоль трубу ровно по центру: получатся два желоба длиной по 3 м. Для желобов лучше покупать трубы без соединительных раструбов.

Уклон желоба из канализационных труб

Для резки используют ножовку, лобзик, или болгарку с диском (желательно с крупными зубьями).

Лоток с соединителем на крыше

Соединительные муфты также разрезают пополам – получаются 2 соединителя желобов. Внутри муфты есть уплотнитель – его разрезают отдельно и укладывают в деталь.

Разметка для резки труб и стыковка деталей

Места соединений необходимо герметизировать с помощью акрилового или силиконового строительного герметика.

Из чего сделать заглушку? При покупке тройников для воронок выбирайте изделия с декоративными крышками. Крышку нужно разрезать на 2 половины, приклеить герметиком к краям лотка.

Тройник с заводской крышкой на резьбе

Так же, как и соединитель, разрезают верхнюю часть тройника. Изделие режут так, чтобы отвод находился под желобом. Фиксируют воронку на герметик или шурупы. К нижнему отводу присоединяют колено раструбом вверх.

Художественная самодельная воронка из канализационного тройника

Трубу собирают из труб с соединительными раструбами. На верхней трубе нужно установить отвод на 40 — 90о, чтобы соединить водосток с желобом. Замеряют длину отрезка между коленами. Отрезают кусок трубы без раструбов и соединяют систему.

Соединение отводов

В нижней части устанавливают отвод – колено, обрезают деталь так, чтобы слив попадал в центр дождеприемника или в грунт, на расстояние до 40 – 50 см от края отмостки.

: как сделать желоб для водостока из канализационной трубы ↑

https://www..com/watch?v=6hoBj9WXiQQ

Стоит ли экономить на водостоке? Если конструкция крыши простая двускатная или четырехскатная, можно сэкономить на монтажных работах. Экономия на материале весьма сомнительна. Если учесть, что даже дорогие наружные канализационные трубы рассчитаны на установку в грунт, а не на открытом воздухе, то спрогнозировать, сколько прослужит самодельная система – невозможно. Кроме недолговечности, есть еще один недостаток: весьма спорный внешний вид конструкции. Такие водостоки подойдут только для временных хозяйственных построек на даче.

Бюджетные пластиковые водостоки рассчитаны на круглогодичное использование в любых погодных условиях. Специальные соединители, кронштейны и переходники облегчат процесс монтажа. А если выбрать бесклеевые соединители, то собрать систему удастся за пару часов.

Источник: http://Stroy-Aqua.com/kanalizaciya/vodostoki/byudzhetnyj-vodostok.html

Монтаж металлических водостоков для крыши своими руками

Металлические водостоки – традиционные системы отвода воды для защиты крыш малоэтажных домов. Эти несложные конструкции показали надёжную эффективную работу на протяжении веков. Современные варианты, как правило, сооружаются из готовых компонентов промышленного производства.

Между тем в прежние времена монтаж металлических водостоков для крыши своими руками считался обычным делом. Причём вся система, от кронштейнов до труб, делалась кустарным (ручным) способом.

В этом материале мы расскажем о том, как соорудить и установить металлический водосток для крыши.

Технологии устройства водостока

Если обратиться к существующим технологиям сооружения металлических водоотводящих систем, актуальными к применению видятся два варианта:

1. На основе круглых желобов и водопроводных труб.
2. На основе прямоугольных желобов и водосточных труб.

Есть, конечно, также иная (эксклюзивная) техника исполнения, к примеру, на основе древесины, но таковая встречается редко и не находит широкого применения.

Металлическая водосточная система привлекает не только красивым внешним видом. По эксплуатационным параметрам водостоки из металла занимают лидирующее положение

Независимо от технологии устройства водостоков, всегда выполняется расчёт системы с учётом площади кровли. По расчётным данным подбираются пропускная способность желобов, воронок, водосточных труб.

Исходя из параметров пропускной способности, определяются диаметры, проходные отверстия, габаритные размеры фасонных деталей:

• угловых переходов;
• насадных муфт;
• сборных воронок;
• обходных отводов;
• соединителей;
• сливных патрубков.

При условии полностью самостоятельной сборки мастеру придётся своими руками изготовить все фасонные детали рабочего комплекта. Но если нет навыков жестянщика и желаний производства, весь отмеченный набор деталей можно попросту купить. Естественно, в этом случае полная самостоятельность изготовления системы уже видится сомнительной.

Какой металл предпочтительнее?

Выбор материала для металлической водосточной системы относительно невелик: оцинкованная сталь, медь, сплав цинка с титаном. Первый материал экономичный и самый популярный из всей группы, но, с точки зрения долговечности эксплуатации, подходит далеко не в любом ассортименте.

К примеру, толщина покрытия цинком металлического листа 2 класса составляет 5-10 мкм. Этой защиты хватит не более чем на 10 лет эксплуатации.

Совсем иное дело оцинкованная сталь с полимерным напылением. Этот материал по свойствам долговечности не уступает красной меди. Но изготовить самостоятельно детали из таких листов без повреждения полимерного слоя проблематично.

Опять же остается только покупать готовую продукцию или выбрать в качестве материала медный лист. А металлические водостоки из меди, а тем более цинко-титановые, требуют солидных капитальных вложений.

Желоба металлические самодельные

Изготовить желоб своими руками из оцинкованной стали просто.  Однако сложности появляются, если попытаться изготовить желоб той же длины, как при заводском производстве (3-4 метра).

Для изготовления четырёхметровой детали потребуется соответствующая техническая оснастка, чего в бытовых условиях обычно нет. Поэтому стандартная длина самодельных желобов, как правило, составляет не более 1 метра.

Наглядный пример изготовления простейшего водостока частного дома из оцинкованного стального листа и стальных кронштейнов-держателей. Система изготовлена своими руками

Технология производства овального желоба:

1. Берут лист жести длиной 1 м, шириной 0,5 м.
2. Помещают отрезок листа на слесарный стол.
3. Берут металлическую трубу подходящего диаметра.

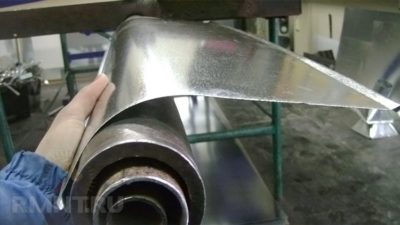

4. Загибают отрезок листа на трубе правкой деревянным молотом до полукруга.
5. Вдоль передней длинной кромки отмеряют отступ 10 мм.
6. Загибают линию кромки под углом 90º.

Затем выполняют второй загиб на задней кромке, отрезав излишки листа.

Для самостоятельного производства жестяных водостоков нужен длинный широкий слесарный стол и набор незамысловатых инструментов. Приветствуются навыки жестянщика

Примерно таким же способом делают желоба прямоугольной формы. Только в качестве правки используют угловую металлическую болванку.

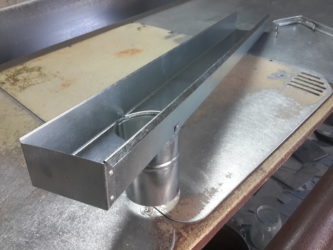

Схема изготовления прямоугольного желоба водосточной системы для самостоятельной практики. Пример изделия, сделанного своими руками в домашних условиях

Желоба водостоков прямоугольной формы делать даже проще, как и готовить к ним фасонные детали. Поэтому есть смысл при выборе технологии остановится именно на прямоугольных водостоках.

Самодельные патрубки водостока из жести

Чтобы изготовить прямой патрубок водостока из жести, отмеряют по размерам длины и ширины кусок оцинковки и обрезают ножницами по размеченным линиям.

Напильником тщательно зачищают кромки от заусенцев, обрабатывают их до гладкого состояния. По длинной стороне загибают в одном направлении обе кромки листа на ширину 10-15 мм.

Последовательность работы в процессе создания прямого патрубка водосточной системы из оцинкованной стали (из меди) своими руками. Главный инструмент – деревянный молоток жестянщика

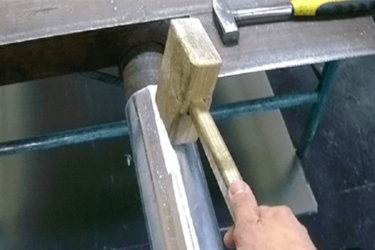

На жёстко закреплённой трубе подходящего диаметра обстукивают оцинкованный лист до придания ему круглой формы. Затем накладывают загнутые ранее кромки одна на другую.

Пользуясь деревянным молотком и металлическим прямоугольным бруском, «заворачивают» кромки в замок. Тщательно обстукивают молотком вдоль шва до получения надёжно спрессованного соединения. Выравнивают форму изделия на трубе-болванке, стараясь получить цилиндр, близкий к идеальному кругу.

Пример изготовления прямого патрубка водостока из оцинкованного металлического листа. Правка под круглую форму осуществляется при помощи обычной металлической трубы подходящего диаметра

Обладая навыками изготовления прямых водосточных патрубков из оцинковки, несложно освоить технологию производства приёмных воронок и других деталей системы. С тем же успехом мастера-самоучки делают кронштейны под металлические желоба и для крепления водосточных труб.

Здесь методика производства совсем проста. Для дела потребуются слесарные тиски, молоток, напильник, дрель, рулетка, карандаш и полоса мягкой стали сечением 20х1,5 мм.

Так своими руками делают кронштейны для металлических водосточных систем. Под круглые желоба и трубы достаточно толщины металлической полосы 1,5 мм. Под квадратные водостоки 3-4 мм

Технология изготовления стального (медного) кронштейна:

1. Отрезать кусок стальной полосы длиной 300 мм.
2. Обработать напильником торцевые части.
3. Отступить от любого конца 10 мм, сделать загиб под 90º.
4. Последовательно перемещая полосу и фиксируя в тисках, выгнуть её дугой под размер радиуса желоба.
5. На оставшейся прямой части полосы высверлить отверстия под фиксатор и крепёж.

Точно так же делаются кронштейны для водосточных труб, но уже в виде хомута, состоящего из двух полос овальной формы, загнутые торцевые кромки которых дополнены отверстиями под стяжку болтами.

На нашем сайте есть несколько статей с подробными инструкциями по изготовлению водостоков для крыши, рекомендуем ознакомиться:

Технология установки деталей водостоков

Рассмотрим более подробно, как произвести монтаж деталей различной формы, выполненных своими руками. Каждая технология имеет свои особенности.

Подробный фото-инструктаж

Со стандартной процедурой установки водосточной системы на скатную крышу ознакомит следующая подборка фото:

Установка водосточного желоба – только часть работы по устройству водосточной системы. Теперь нужно собрать и закрепить водосборную воронку, подсоединить к ней водосточный стояк и организовать емкость для приема дождевой воды. Далее действуем следующим образом:

От края установленного желоба отмеряем отрезок, который необходимо нарастить для полноценного обустройства ската Согласно разметке раскраиваем металлический желоб, используя полотно по металлу Наждачной бумагой аккуратно зачищаем край отрезанного желоба, удаляем заусенцы, стараясь не повредить полимерной оболочки металлических деталей Снимаем с кронштейнов установленную ранее часть водосточного желоба. Соединяем ее с вновь отрезанной, используя соединитель с компенсатором В отмеченном для установки воронки месте вырезаем отверстие, через которое вода из желоба будет поступать в воронку и далее в водосточный стояк Установив обратно водосточный желоб, защелкиваем под прорезанным отверстием водосточную воронку Собираем водосточный стояк, используя колени и отводы, имеющиеся в комплектации системы. Для сбора дождевой воды ставим емкость В бак для сбора дождевой воды она может сливаться по желобку, врезанному в водосточный стояк, или по шлангу. Второй вариант лучше защищен от атмосферной пыли и грязи Шаг 9: Определение длины недостающего участка желобаШаг 10: Раскрой заготовки водосточного желобаШаг 11: Зачистка заусенцев наждачной бумагойШаг 12: Соединение двух частей желобаШаг 13: Раскрой отверстия для установки воронкиШаг 14: Фиксация водосточной воронки защелкиваниемШаг 15: Сборка водосточного стоякаШаг 16: Подключение шланга к водосборной емкости

Самостоятельный монтаж овальных желобов

Процесс сборки своими руками овальных желобов начинают как обычно с монтажа кронштейнов-держателей. Здесь стоит отметить важный нюанс. Если материалом желоба выбрана оцинковка, под неё допускается установка стальных кронштейнов. Традиционно применяются кронштейны с хвостовиком (длинные), сделанные своими руками.

Пример крепления кронштейнов-держателей желобов на крыше здания. Обычно крепёж производится на стропила, но в отдельных случаях допускается крепление на доски обрешётки

Под медные детали стальные держатели ставить крайне не рекомендуется, так же как нежелательны алюминиевые и пластиковые. Медь всегда требует в пару только медь, и отход от этих принципов себе в убыток. Расходы, конечно, существенные, но они окупаются долговечностью чисто медной конструкции.

Тот же самый принцип следует отметить применительно к цинко-титановой системе. Не стоит экономить на крепеже, отдавая предпочтение дорогостоящим водосточным конструкциям.

Приём установки длинного кронштейна

Хвостовик первого кронштейна накладывается на концевую часть крайнего стропила и закрепляется шурупами. Перед тем, как закрепить, нужно выдвинуть кронштейн вперёд на такое расстояние, чтобы условная вертикальная линия, проходящая по кромке кровельного покрытия, пересекала желоб в центральной точке его днища.

Выполнение этого правила – залог корректного сбора и отвода воды для максимально возможного расчётного значения  интенсивности осадков. Ещё один важный момент – уровень передней верхней кромки обода кронштейна должен находиться ниже уровня линии ската на 25-30 мм.

Тонкости установки кронштейнов для любых видов технологий заключаются в такой настройке положения скоб, при которой возможен беспрепятственный сход снежной массы с кровли и полный захват стекающей воды желобом

Среднее значение размера длины между стропилами крыш частных домов – 800 мм. Учитывая высокую степень жёсткости металлических желобов (по сравнению с пластиком), допустимо размещение кронштейнов с периодичностью до 1 метра. То есть последующие кронштейны также закрепляются непосредственно на стропилах.

Если конструкция здания не позволяет соблюсти указанную периодичность, крепить следует на поверхность крайних досок обрешётки.

Установленные кронштейны выводят на требуемый уровень уклона, незначительно отгибая или подгибая обод каждого. Для разметки под требуемый уклон, между первым и последним крепёжным элементом натягивают шнур, выставляя нужные значения уклона по строительному уровню.

Завершив подгонку по всем параметрам, укладывают на кронштейны желоба, упирая их краями под фиксаторы. Дальше останется смонтировать сборные воронки и водосточные трубы, после чего система готова к работе.

Как установить прямоугольный желоб?

С технической точки зрения особых отличий монтажа прямоугольных желобов от овальных не отмечается. Технология и требования к монтажным размерам аналогичны. Но некоторые нюансы всё-таки имеются.

Укладку прямоугольных желобов на кронштейны-держатели начинают по направлению от приёмной воронки к первому кронштейну. Элементы друг за другом укладывают внахлёст, места стыков обмазывают герметиком и затем скрепляют заклепками. Форма опорных кронштейнов, конечно же, прямоугольная.

Пример соединения двух желобов прямоугольной формы на монтаже водосточной системы, собираемой из прямоугольных деталей. В отличие от конструкций с круглыми водостоками, здесь традиционно применяется технология крепления заклёпками

Методика посадки фасонных деталей на заклёпки через уплотнение герметиком используется в процессе всего монтажа. Правда, установку приёмных воронок часто выполняют посредством винтов-саморезов.

Действуют следующим образом:

1. На внешней нижней стороне днища, на расстоянии 100-150 мм от края желоба рисуют прямоугольник 80 х 60 мм.
2. По диагоналям прямоугольника от угла до угла делают два надреза.
3. Загибают полученные лепестки вниз на угол 90º.
4. На фланец воронки наносят герметик.
5. Приставляют к отверстию корпус воронки и крепят саморезами.

От воронки монтируют сверху вниз водопроводные прямоугольные патрубки. Соединение патрубков делается методом вставки одного в другой.

При этом на входящем патрубке углы по торцевой кромке сминают внутрь, вставляют его в другой патрубок, после чего скрепляют обе детали по линии соприкосновения заклёпками.

Распространённая схема крепления приёмной воронки на водостоках прямоугольной формы. Для герметизации соединения применяется водостойкий герметик

Крепление собранных водосточных труб к стене здания выполняют стандартным образом – хомутами.

Выводы и полезное видео по теме

Производители водосточных систем заботятся о правильном монтаже своей продукции, поэтому все чаще выпускают видеоролики, помогающие понять все нюансы установки:

Если сравнивать технологии монтажа водостоков (круглых и прямоугольных), устройство прямоугольных систем выглядит сложнее. Отличаются размерами и конфигурацией некоторые детали. Например, толщина полос кронштейнов под прямоугольный желоб обычно берётся не меньше 3-4 мм.

Однако с эксплуатационной точки зрения, прямоугольные системы более предпочтительны. При экономии в 10-15% относительно монтажа круглых водостоков, они обеспечивают большую пропускную способность.

У вас есть личный опыт установки металлических водостоков для крыши? Хотите поделиться опытом или задать вопрос по теме статьи? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке.

Источник: https://sovet-ingenera.com/kanaliz/k-drugoe/montazh-metallicheskix-vodostokov-dlya-kryshi-svoimi-rukami.html

Как гнуть жесть

Систему защиты и отведения дождевой воды по важности можно смело сравнивать с самой крышей, если в доме нет нормального водостока, то, скорее всего, и стенам, и фундаментной оснастке скоро будет несладко. Не спасут даже широкие поля свесов кровли, вода все равно будет подтекать в сторону максимального давления на грунт, то есть в сторону стен здания.

Как своими руками сделать водосток на даче

По традиции любые стройки и ремонты на даче финансируют по остаточному принципу, если, конечно, сам дачный дом не занимает два-три этажа на участке в пару гектаров. В этом случае система водостока будет фирменной и установленной специалистами. Для бюджетного варианта постройки рано или поздно приходится делать водосток своими руками. Это лучше, чем купить дорогую металлопластиковую систему водосбора и через неделю обнаружить ее пропажу.

Способы сборки водостока на даче

• Приспособить на домике старую советскую сливную систему из крепкой жести или оцинковки;
• Построить водосток из деревянных досок и подручных полимерных материалов;
• Собрать почти фирменную систему водостока из канализационной пластиковой трубы, купленной по случаю ремонта в квартире.

Важно!

Неважно, какой вариант водостока вы выберете. В любом случае, приобретенный опыт позволит вам своими руками создавать водосток вполне достойного качества, который по достоинству будет оценен вашими соседями по даче.

https://www.youtube.com/watch?v=pGwFnx8nw2I

Своими руками можно сделать все, было бы время и желание.

К сожалению, на дачном участке не всегда есть возможность работать профессиональным ручным электроинструментом, поэтому многие операции, особенно сварочные или сверловочные работы, приходится выполнять своими руками в домашних условиях или в гараже. Соответственно, срок постройки водостока своими руками может слегка затянуться. Но многое можно сделать своими руками практически на коленке, без специального оборудования.

Водосток из дерева и полиэтилена

Оба материала довольно легко можно отыскать или подобрать своими руками даже в загородных условиях. Пока будет придуман и изготовлен приличный вариант водостока, можно своими руками сделать времянку, которой запросто хватит на пару недель. Нет смысла откладывать то, что можно сделать своими руками в течение нескольких часов.

Для изготовления водостока необходимо подобрать тонкую доску 150х10мм, общей длиной, равной двойному периметру свеса крыши постройки. Далее процесс изготовления своими руками сводится к следующим операциям:

• Сбиваем гвоздями или соединяем доски длинными сторонами попарно под углом в 90о;
• Получившиеся деревянные уголки соединяем внахлест так, чтобы образовались длинные, в размер стены дома, деревянные желоба;
• Из стальной катанки и обрезков досок своими руками изготавливаем крюки и кронштейны для крепления деревянных желобов водостока на крышу. Иногда проще сделать кронштейн не из проволочного каркаса, а из короткого обрезка доски, если вырезать с торца треугольный паз под посадку желоба;
• Кронштейны из дерева или проволоки прибиваем к крыше гвоздями на углах стены так, чтобы два длинных желоба на всю длину стен на углу частично перекрывались краями;
• После регулировки положения каждого кронштейна и наклона желобов, внутреннюю поверхностьводостока выкладываем полиэтиленовой пленкой, края пленки можно закрепить своими руками скотчем, кнопками, сапожными гвоздиками.

Вместо водосточной трубы можно использовать тонкий уголок из жести или остатки деревянного желоба, длиной не менее 2,5м. Задача такого водостока — отвести собранную воду в подготовленную канаву, глубиной в 30см, отсыпанную щебнем или камушками. Рыть водоотводный ровчик нужно своими руками так, чтобы наклон поверхности способствовал отводу воды не менее чем на 1,5 метра от стены дома.

Такая конструкция водостока выглядит слегка архаично, но после обработки дерева консервирующим составом и заделки щелей силиконовым герметиком вместо полиэтиленовой пленкитакой водосток может послужить не один год.

Вариант водостока из жести или тонколистового металла

Если в вашем распоряжении имеются обрезки жести или старой оцинковки,лучше своими руками изготовить металлический водосток. Схема изготовления такая же, как и в предыдущем варианте. Из листа металла нарезаем полоски по 25см шириной и выгибаем их в виде желобов. В такой конструкции водостока есть один недостаток – под оцинкованный лист или жесть нужно делать настоящие прочные кронштейны из стальной полосы. Как вариант, можно использовать шестимиллиметровую проволоку – катанку, но в этом случае количество крюков кронштейнов придется увеличить вдвое.

Принцип изготовления кронштейна своими руками достаточно прост. Проволоку наматывают на спил бревна или пенек, диаметром не менее 20см, в два – три оборота. Снимают получившееся кольцо и сжимают руками так, чтобы из кольца получился проволочный жгут. Один край заготовки, примерно на 4см от конца, отгибают под крепление на крыше, оставшуюся часть выгибают по профилю желоба.

С помощью гвоздей или саморезов своими руками крепим кронштейны на крышу.

Устанавливаем желоба на проволочные кронштейны и, подгибая последние, выравниваем положение жестяных водосборников по горизонту так, чтобы получился угол наклона в нужную нам сторону.

Аналогично можно изготовить своими руками сливную трубу водостока, так будет значительно комфортнее. Водосточная труба предупредит разбрызгивание и сдув дождевой воды порывами ветра на стены и фундамент дома. Для изготовления трубы из жести потребуется деревянная или стальная оправка длиной не менее 2-х метров и диаметром 60-80мм. Если у вас нет опыта изготовления труб выколоткой на оправке, поинтересуйтесь тонкостями процесса в справочной литературе.

Сама процедура формирования трубы водостока своими руками несложная. Вырезанный по размеру лист жести как бы оборачивается вокруг оправки с одновременным простукиванием деревянным молотком по сгибаемой поверхности. Так металл ровнее и легче изгибается в нужном направлении. При отсутствии деревянного инструмента, можно воспользоваться металлическим молотком с прокладкой из дерева. Для крепления жестяной трубы потребуется два кронштейна из проволоки с кольцом на конце. Труба должна с небольшим усилием входить вовнутрь проволочного кольца.

Еще один обязательный элемент водостока можно изготовить из жести своими руками — водосборную воронку. Для этого нужно вырезать из металла заготовку конуса с основанием, равным двойному размеру сечения желоба. Согнуть конус из металла можно таким же способом, как и трубу водостока.Часть конуса от вершины до середины разрезаем ножницами на полоски, выравниваем их, и запрессовываем получившуюся воронку в верхнюю часть водосточной трубы. Для надежного крепления воронки вовнутрь трубы необходимо вставить распорное кольцо из нескольких сжатых витков проволоки. После распрямления витки проволоки надежно зафиксируют воронку на трубе.

Два слова о самой современной системе водостока своими руками

Самым дорогим и надежным проектом водостока, который можно создать своими руками, является конструкция из пластиковых канализационных труб. Для этого используются 100мм трубы с поворотными коленами. Если разрезать трубу вдоль на две части, получим прекрасные пластиковые желоба.

Трубу на 57мм можно использовать для водосточной конструкции. Пластиковые хомуты на саморезах отлично подойдут для крепления всей схемы водостока своими руками на крыше или стенах дома. Отличную воронку можно изготовить из пластикового тройника, заглушки и ревизионные люки тоже могут использоваться.

Вся арматура легко собирается на резиновых уплотнениях, прекрасно выдерживает температурные колебания.

Современные полипропиленовые трубы для водоотвода канализационных стоков обладают прекрасной стойкостью к воздействию агрессивных сред.

Делаем листогиб своими руками из подручных материалов

К сожалению, при минусовых температурах ниже -20о становятся крайне чувствительными к механическому воздействию, особенно ударным нагрузкам. При -30о ледяной осколок, свалившийся с дерева, может легко расколоть пластиковый водосток, собранный своими руками.

Заключение

На вопрос, какой вариант водостока лучше для сборки своими руками, можно, не колеблясь, ответить – тот, который можно сделать своими силами с максимальным качеством конструкции. Не стоит браться за сложные схемы водостока, если их монтаж под силу только опытным специалистам.

Источник: https://stroyvolga.ru/%D0%BA%D0%B0%D0%BA-%D0%B3%D0%BD%D1%83%D1%82%D1%8C-%D0%B6%D0%B5%D1%81%D1%82%D1%8C/

Как сделать самодельный водосток с крыши из канализационных труб, пластиковых бутылок и других подручных материалов своими руками

Водосток помогает сохранить кровлю и стены дома от избыточной влаги. Сейчас приобрести понравившуюся систему водоотведения легко в магазине. Известные бренды предлагают защиту от влаги, а специализированные фирмы установку с гарантиями.

Затраты на это немаленькие, сумма выходит большая. Можно приобрести в магазине систему водостока, а сэкономить на установке. А еще лучше сделать самому такое приспособление, приложив немного усилий и знаний.

Материалы для самодельных водостоков:

• пластиковые бутылки;
• трубы для канализации;
• дерево;
• оцинкованные листы металла;
• медные листы металла;
• профили для гипсокартона;
• керамическое водоотведение.

Водосточная система из канализационных труб

Канализационные трубы подходят по своей цене, крепости, весу и наличию различных переходников.

https://www.youtube.com/watch?v=6hoBj9WXiQQ

Их виды:

• Серые трубы, боятся сильных морозов.
• Коричневые трубы, самые крепкие, терпеливы к нагрузкам и большим морозам. Под воздействием продолжительных солнечных лучей ультрафиолет разрушает и начинает трескаться поверхность.
• Белые трубы, используют для домашних монтажных работ.

Поэтому выбирать трубы для водостоков следует по погодным условиям в своем регионе.

После определения материала для слива, рассчитывают расходные материалы.

Разный диаметр труб подходит для разных площадей ската крыши:

• S< 50 кв. м – трубы диаметром 8 см;
• S< 125кв. м – трубы диаметром 9 см;
• S > 125 кв. м – трубы диаметром 10 см.

Остальные расходники подбираются под эти трубы (с таким же диаметром).

Для схемы водостока необходимо знать некоторые параметры:

1. периметр крыши;
2. длина и количество желобов, стоков;
3. места стыков и креплений.

Периметр крыши, деленный на 2, и будет длина желобов. Трубы будут распилены пополам. Например, периметр крыши 60 м, необходимо купить для желобов 30 м канализационной трубы.

Водоотливные стояки по всему периметру находятся на расстоянии 5 м. Их длина равна расстоянию от карниза до земли. Умножив, количество стояков на длину стояков, получим количество деталей для желобов.

Необходимые для сооружения детали:

• сливные трубы;
• кронштейны (на 10 м идет 18 шт.);
• отводы и воронки (сколько сливов);
• заглушки;
• углы (в зависимости от угла падения воды с крыши);
• соединительные для желобов;
• колена;
• переходники.

Нужные инструменты:

1. шуруповерт и саморезы;
2. отвертка, ножовка;
3. болгарка, лобзик электрический;
4. рулетка, веревка, уровень.

Для удобства установки нужны строительные леса или козлы.

После покупки материалов начинается подготовительный этап. Подготовленные для желобов трубы, необходимо распилить на 2 части. Для этого понадобится болгарка, лобзик или ножовка по металлу.

Монтаж

Желоб проходит под уклоном к сливу. Прикрепляются кронштейны на расстоянии полуметра друг от друга. Крепление желобов происходит под уровнем и с натянутой нитью.

Стыки между отдельными частями замазывают герметиком или сажают на клипсы. Следующий этап – установка сливных труб, стыки промазываются герметиком.

Из пластиковых бутылок

Облегченный и дешевый материал – это пластик. Имея достаточное количество пластиковых бутылок можно сделать из них водосток. Для этого подойдут темные бутылки из-под пива или кваса, чтобы не было видно мусора.

Как и в первом случае рисуем схему будущего водостока. Находим периметр крыши и вычисляем число бутылок. Из 1 бутылки выйдет 2 половины по 12-15 см.

От бутылки отрезаем дно и горлышко, разрезаем пополам оставшуюся часть и моделируем желоб при помощи степлера.

Бутылки накладывать внахлест на 2 см. Желоб крепится к крыше с помощью шуруповерта и проволоки.

Водоотведение делается из отрезанных, но не распиленных частей, вставляя одну в другую. Воронка изготавливается из бутылки с обрезанным донышком, вставленная в водосток. Водоотводную трубу можно поместить в емкость или довести до грунта.

Из оцинкованной стали

Оцинкованная сталь считается прочным металлом, устойчивым к ржавчине, морозам и ультрафиолету. Единственный минус – из-за перепадов температур расходятся крепежные швы.

Для начала необходимо заготовить листы оцинковки. Ножницами по металлу отрезается заготовка, добавляя 1,5 см на фальцы по ширине.

Этот материал легко поддается изменению формы. Для фальцев достаточно приложить к листу линейку или кусок бруса и отбить молотком. Для придачи круглой формы трубу или бревно оборачивают листом и проходят молотком или киянкой.

Готовую конструкцию цепляют на кронштейны. Желоба укладывают внахлест на 10 см. Воронки изготавливают при помощи ножниц, подгибая металл по своим задумкам. Трубы скрепляются хомутами.

Изготовление трубы

Для начала воронку следует спроектировать и сделать примерный чертеж на листе бумаги. После следует начинать переносить чертеж на жесть.

С краев проводят прямую линию с отступом от края в 0,5 см и с другого в 1 см. Вырезав деталь, загибают расчерченные края под прямым углом отступ с 1 см, а другой под острым углом.

Сворачивая заготовку, края углов должны войти друг в друга. Молотком добавляют цепкости на шве трубы. Имея специальные станки для сгибания металла, процесс займет меньше времени.

Воронка

Воронка состоит из двух разных частей. Диаметр ее должен равняться диаметру трубы. Части воронки отдельно чертятся на листе жести. Вырезав ножницами, как и при изготовлении труб оставляется с края 1,5 см на состыковку. Стыковаться они должны наружу.

Воронки в домашних условиях сложно делать новичку, поэтому если не получается, готовые можно купить в магазине. Это не так сильно ударит по карману.

Кронштейны

Кронштейны помогают поддерживать желоба. Этот важный крюкообразный предмет можно изготовить самостоятельно. Лучше брать материал одинаковой ширины, чтобы кронштейны были идентичны.

Для этого нужна сталь толщиной больше 2 мм, это позволит держать вес. Полосы для электромонтажных работ идеально подойдут для заготовок. Размеры: 40 см на 2 см. Заготовку гнут с помощью трубы и вбитых гвоздей в дерево, используя рычаг.

После изготовления сверлят два отверстия для крепления. Покрашенные кронштейны, таким образом,  защищенные от ржавчины, служат намного дольше.

Для временной конструкции кронштейны делают из дерева. Вырезая в куске бруса углубления под желоб. Некоторые прибивают их к стропилам на крыше.

Из металлических профилей для гипсокартона

Профиль легкий и прочный металл прекрасно подойдет для слива воды.Находим нужное количество материала исходя из периметра крыши дома.

Профили по всему периметру дома можно прикрепить на:

1. кронштейны;
2. проволоку;
3. бруски.

Для защиты от выливания воды из желобов, его распиливают на 2 части, конец над воронкой оставляют и загибают, чтобы сделать на углу преграду из полукруга. Сливные трубы и воронку придется сделать из других материалов.

Из дерева

Имея дачу или загородный дом легко найти этот материал. Для временного использования на короткий срок достаточно затратить пару часов.

Временный водосток делают из доски 150х10мм. Длина досок равна двойному периметру. Например, периметр свеса крыши 100 м, значит, сумма длин досок должна быть 200 м.

Доски сбиваются гвоздями под прямым углом. Получившиеся углы внахлест соединяют, получая длинные желоба. Для временной постройки делают временные крюки из досок и железа. На получившиеся кронштейны цепляют желоба.

Отрегулировав наклон желоба, приступаем к водостоку. Его можно сделать из кусков жести или изготовив еще один желоб, достающий до земли.

задача такого водостока – отвести воду от фундамента дома. Далее можно прорыть канавку для слива воды или увести его под дерево. Вода от дома должна уйти примерно на 1,5 – 2 м.

Временный водосток выглядит немного нелепо, но он сможет прослужить больше года.

Пока хозяева не накопят денег или придумают другой вариант. Для защиты дерева от влаги можно использовать полиэтиленовую пленку, закрепленную скотчем, мебельным степлером или маленькими гвоздиками.

Есть еще один вариант изготовления желоба. Распустив небольшое бревно на 2 части. Стамеской, вырезав овал, получается отличный желоб. Способ прикрепления к крыше остается такой же.

Советы по эксплуатации системы:

• Избавиться от опавших листьев и мусора ставят защитные сетки. Ее легко сделать самостоятельно. Для этого нужна мелкая сетка, которую нарезают полосами с шириной на 6 см больше ширины желоба (по 3 см больше с каждой стороны). Прикрепить ее можно с помощью хомутов или проволоки.
• Чистка водоотвода от грязи и мусора продлит ему жизнь, защитит от засоров. Чистят с помощью щетки или руками, убирая  палки. Засоренный водоотвод способствует протеканию воды на стены и фундамент дома.

Вывод

Изготовить самостоятельно систему водоотведения можно. Необходимо определится с материалом для работы, начертить схему и приступить к работе.

Главное соблюдать технику безопасности. Эти виды водостоков значительно сэкономят бюджет и позволят сделать именно тот вариант, который ближе для владельца дома.

Как сделать водослив из канализационных труб на видео ниже:

Источник: https://dom-s-ymom.org/stroitelstvo/konstruktivnye-resheniya/krysha-i-krovlya/vodostochnye-i-livnevye-sistemy/kak-sdelat-vodostok-svoimi-rukami.html
