Как сделать конек на крыше из металлочерепицы?

В этой статье:

Установка конька на металлочерепицу: крепление, монтаж, видео

Монтаж конька – заключительный этап кровельных работ при устройстве двускатной крыши. Назначение этой детали – перекрытие зазора между скатами крыши в верхнем ее ребре. Результатом правильной установки конька будет не только отсутствие протечек, но и качественная вентиляция чердачного помещения и подкровельного пространства. А это, как известно, — залог прочности и долговечности деревянных элементов стропильной конструкции.

Виды конька

На сегодняшний день любой вид металлочерепицы комплектуется коньковыми деталями соответствующей фактуры и расцветки. Наибольшее распространение получили такие виды конька:

1. Полукруглый. Наиболее привлекательный с точки зрения эстетики вариант. Торцы такого конька закрываются специальными заглушками.

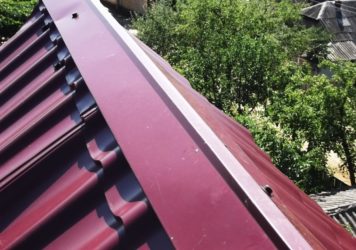

2. Прямоугольный (коньковая планка). Этот вид конька обходится дешевле, чем полукруглый; при этом заглушки для его монтажа не требуются.

3. Декоративный конек. Имеет узкий профиль, выполняет сугубо эстетические задачи. Встречается реже, чем два вышеописанных типа, поскольку применяется для отделки крыш шатрового типа, а также беседок и шпилей.

При покупке конька обращайте внимание на ширину его полок (это та самая часть, которая лежит непосредственно на скатах). Если производитель решил сэкономить и сделал полки уже, чем 150 мм – скорее всего под такой конек ветром будет задувать снег.

Еще одна немаловажная деталь – обортовка конька. Этот элемент делает элементы конька более жесткими, а также улучшает их внешний вид.

Установка конька на металлочерепицу инструкция

При покупке конька учитывайте, что его детали монтируются с нахлестом в 50 мм. Перед началом монтажных работ необходимо закрепить трап для удобства перемещения вдоль верхнего ребра кровли. Вот, что вам понадобится для выполнения работ:

— строительный шнур;

— саморезы;

— электродрель с насадкой для ввинчивания саморезов или шуруповерт.

Хорошо, если у вас будут помощники (оптимальное количество – два человека). Делать такую работу в одиночку непросто – много сил отнимает перемещение вдоль конька.

Монтаж конька осуществляют в такой последовательности

1. Убедитесь, что скаты крыши пересекаются по прямой линии. Максимально допустимое отклонение – 20 мм. Более существенные дефекты необходимо выправить.

2. В коньковые пазы уложите тонкий слой стекловаты (слишком толстая прослойка ухудшит циркуляцию воздуха). По желанию заказчика конек может комплектоваться заводскими уплотнительными деталями. В зависимости от материала они могут быть:

саморасширяющимися (пенополиуретан, пропитанный акрилом или другим полимером);
профильными (специальный вид вспененного полиэтилена);
универсальными (полиуретановая пенка). Эти детали отличаются надежностью и удобством монтажа, но стоят они гораздо дороже, чем стекловата.

Уплотнять коньковый паз следует даже при широких полках конька, если этого не сделать, снег будет задуваться под крышу.

3. Находясь на трапе, попросите ваших помощников подать вам два противоположных коньковых уголка.

4. Уложите металлочерепицу-конек на наружную кромку конька крыши так, чтобы он был вровень с крайними листами покрытия. Следите при этом, чтобы вертикальный зазор не был слишком широким и смотрелся пропорционально. Один из помощников на противоположной стороне крыши должен наблюдать за тем, чтобы внутренний край доборного элемента устанавливался без перекосов и не съезжал.

5. Если детали уложены правильно – прикрутите внешний край конька к кровле.

6. Аналогичным способом смонтируйте следующий элемент.

7. Концы шнура закрепите на нулевой точке (ребре) коньков любым удобным способом.

8. По линии шнура выровняйте и закрепите внутренние стороны коньковых уголков.

9. Таким же образом, ориентируясь на линию шнура, необходимо установить оставшиеся детали.

Общие указания по креплению

1. Саморезы необходимо вкручивать с таким шагом, чтобы уголки не издавали хлопающих звуков. Иначе в ветреную погоду конек будет вести себя слишком шумно.

2. Саморезы ввинчивают в гребень волны металлочерепицы. При этом необходимо использовать уплотняющие прокладки, которые поставляются в комплекте с деталями конька.

3. Закрепив последнюю деталь, попросите вашего помощника с противоположной стороны удостовериться визуально, что все коньковые детали уложены и зафиксированы правильно.

Как видно, работы по монтажу конька не отличаются большой сложностью. Залог вашего успеха – внимательность, точность и аккуратность. В этом случае металлочерепичная крыша прослужит вам очень долго без протечек и ремонта.

Источник: https://podkryshej.ru/ustanovka-konka-na-metallocherepitsu-kreplenie-montazh-video/

Что такое конек для металлочерепицы и как его установить

Многие люди, когда им предстоит заняться ремонтом или монтажом кровли, задаются вопросом – что такое конек для металлочерепицы и для чего он нужен. Это очень важный вопрос – в строительстве вообще не бывает мелочей. Но и следовать инструкции бездумно также не стоит – лучше подробно разобраться с каждым этапом, чтобы добиться лучшего результата.

Что такое кровельный конек и зачем он нужен?

При монтаже кровли из металлочерепицы недостаточно просто уложить листы, подогнать их друг к другу и надежно закрепить. Также очень важно установить кровельный конек. Теперь подходим вплотную к вопросу – зачем он вообще нужен.

На самом деле назначение конька двойное. С одной стороны он просто придает кровле законченный внешний вид, делает её более привлекательной с эстетической точки зрения, что очень важно. С другой – он перекрывает щель, которая неминуемо образуется между уложенными на разных скатах крыши листами металлочерепицы. Если отказаться от него, то вода, пусть и в небольшом количестве, будет протекать сквозь кровлю, увлажнять теплоизоляцию и мочить стропила. Это приведет не только к увеличению теплопроводности и, соответственно, значительным теплопотерям, но и к скорейшему развитию плесени и гнили на деревянной обрешетке.

Поэтому конек крыши из металлочерепицы обязательно должен быть. Главное правильно выбрать вариант, наиболее подходящий для конкретной крыши. Расскажем об этом поподробнее.

Разновидности коньков для металлочерепицы

Круглый конек

В первую очередь они различаются по форме сечения. Если не считать многочисленные подвиды коньков, практически не различающиеся между собой, то можно выделить три основных разновидности:

Плоские или треугольные – самые простые, имеющие в первую очередь практическое назначение. Не отличаются красотой, зато имеют наименьшую стоимость. Треугольная форма позволяет им наиболее плотно прилегать к скатам на верхней грани двускатной крыши. Устанавливать по бокам специальные заглушки не нужно – конек довольно плотно прилегает к кровле.
Прямоугольные или фигурные – внешне похожи на плоские, но отличаются более сложной, ломаной формой. Копируют форму междускатного угла, но оснащены небольшим П-образным изломом на вершине, что придает им большую привлекательность.
Круглые и полукруглые модели. Имеют наибольшую стоимость, зато и являются самыми красивыми. При установке используются специальные накладки, а также заглушки, чтобы защитить стык от косого дождя, а жильцов от ветра, завывающего в коньке, по форме напоминающем трубу.

Как видите, выбор достаточно велик, чтобы даже самый придирчивый владелец частного дома смог без труда выбрать именно тот вариант, который станет для него лучшим решением.

Расчет размеров конька

Отметим, что коньки могут различаться не только формой сечения, но и по ширине.

Специалисты рекомендуют выбирать коньки, ширина которых составляет не меньше 20 сантиметров.

Они чуть дороже, зато процесс их установки значительно проще. Меньше вероятность, что если монтаж конька на металлочерепицу выполнен неправильно, дождевая вода будет протекать в чердачное помещение. Также под узкий конек легче пробирается пыль, которая в результате может оказаться не только на чердаке, где испортит хранящиеся вещи, но и в жилые помещения, доставляя обитателям серьезные проблемы.

Узкие же варианты шириной в 15 сантиметров или около того стоит использовать лишь в некоторых случаях, когда скаты имеют небольшие размеры, из-за чего более широкие коньки будут смотреться просто чрезмерно массивно.

Выбираем уплотнитель

Чтобы надежно защитить чердачное помещение и стропила от осадков и пыли, можно использовать специальный уплотнитель для конька металлочерепицы. Все-таки металлическое изделие редко идеально ровно ложится на скаты, поэтому дополнительная изоляция лишней точно не будет.

Универсальный уплотнитель для конька

На сегодняшний день используют три вида уплотнителей, изготовленных из разных материалов и обладающих определенными свойствами:

Жесткие или профильные. Основным материалом для их изготовления служит вспененный полиэтилен, который может принять форму металлочерепицы. Чтобы обеспечить чердачному помещению вентиляцию, уплотнитель имеет небольшие отверстия на всей длине. Поэтому влага и пыль не смогут проникнуть на чердак, а вот свежий воздух – легко. Благодаря этому данный уплотнитель является лучшим с точки зрения воздухопроницаемости. К тому же он имеет значительный срок службы – до 15 лет.
Мягкие или универсальные. Внешне напоминают обычные полоски вспененного полиуретана. На ощупь мягкие, что позволяет им плотно прилегать к скатам, принимая форму металлочерепицы, с которой контактируют, заполняя все пустоты. Имеет ячеистую структуру, что позволяет задерживать пыль и влагу, пропуская воздух, хотя и не так хорошо, как вентиляционные отверстия у профильного уплотнителя. Также способен прослужить до 15 лет.
Саморасширяющиеся. Это пенополиуретановые ленты, которые пропитаны акрилом. После укладки ленты начинают расширяться, в некоторых случаях увеличиваясь в объеме до 5 раз. На расширение уходит от 2 до 5 часов. Данный уплотнитель не пропускает ни воду, ни воздух. Поэтому при укладке нужно оставлять небольшие зазоры – примерно 2 сантиметра на каждые 2 метра, чтобы обеспечить хотя бы небольшую вентиляцию. Имеют наибольший срок службы – до 20 лет.

Теперь вы знаете, какие уплотнители можно использовать, устанавливая конек на металлочерепицу, и сможете выбрать наиболее подходящий.

Материалы для монтажа

Любому человеку понятно, что установка конька на металлочерепицу невозможна без использования специальных материалов и инструментов. Поэтому расскажем о них поподробнее, чтобы при монтаже не возникло лишних затруднений. К счастью, список невелик – собрать все нужное будет совсем не сложно:

уплотнитель,
саморезы, укомплектованные резиновой прокладкой,
шуруповерт.

Имея по рукой все необходимое, можно смело браться за работу.

Последовательность устройства конька на крыше

Установка конька на крыше

Сама по себе установка конька на кровлю из металлочерепицы не является сложной работой. Главное соблюдать последовательность действий и работать аккуратно:

Убедитесь, что ось конька не имеет серьезных искривлений – более 2 сантиметров. В противном случае сначала нужно будет устранить этот дефект.
Уложите уплотнитель в местах прилегания конька к кровле и зафиксируйте его.
Если вы планируете использовать полукруглый или круглый конек, предварительно установите заглушки – сам конек будет надеваться сверху.
Установите конек и начинайте крепить его при помощи саморезов – они должны иметь резиновую прокладку, чтобы не повредить цинковое покрытие, защищающее жесть от ржавчины. Крепить конек рекомендуют от торцов, приближаясь к середине – лучше, если работа выполняется двумя людьми.
Старайтесь затягивать саморезы плотно, не позволяя коньку болтаться на ветру. В противном случае за несколько лет эксплуатации он может выйти из строя.

На этом заканчиваем статью. Теперь вы знаете, как выбрать подходящий конек, а также правильно установить его на крыше своего дома.

Источник: https://stroypomochnik.ru/konek-dlya-metallocherepitsy-07/

Монтаж конька крыши из металлочерепицы — Дом Дока

Он может выглядеть просто как уложенный на стойки по вертикали брус. На брус опираются ноги стропил. Вертикальные стойки в свою очередь опираются на потолочные балки перекрытия.

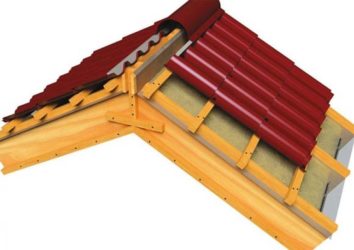

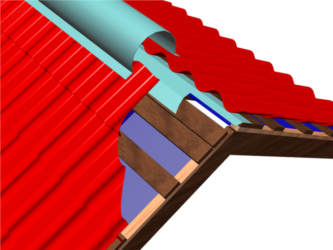

Схема установки полукруглого конька.

Устройство конька может производиться и в другом варианте, когда продольно связываются между собой треугольники стропильной системы. В крайней верхней точке на стропила с двух стороны крыши друг к другу под углом пришиваются доски и образуют, таким образом, конек. Конек кровли — коньковое покрытие щели, образующейся в верхней крайней точке крыши во время укладки кровельных материалов на скаты кровли. Конек может выполняться из того же материала, что и основное покрытие кровли — шифера, металлопрофиля, черепицы керамической, металлочерепицы, оцинкованной стали, черепицы битумной и пр.

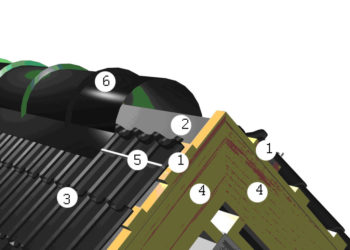

Схема устройства элементов конька: 1 — дополнительные рейки обрешетки, 2 — гидробарьер, 3 — металлочерепица, 4 — ветровая доска, 5 — уплотнитель конька, 6 — планка конька.

За красивым сказочным названием «конек» скрывается немало трудностей и забот. Хорошо, что на сегодняшний день производители выпускают в продажу достаточное количество специальных доборных элементов, которые сделали кровельные работы на самом верхнем участке крыши значительно проще. Давайте рассмотрим подробнее, как осуществить устройство конька крыши. Для установки и крепления коньковой планки и самого кровельного материала понадобятся следующие инструменты:

электропила;
электродрель;
ножовка;
ножницы по металлу;
рулетка;
шуруповерт со специальной насадкой для завинчивания кровельных саморезов.

Резать листы черепицы можно ручной пилой по металлу или с помощью специализированного электромеханического инструмента, предназначенного для разрезания материалов с полимерным покрытием.

Виды коньковой планки

Виды коньковых элементов.

Кровельный конек чаще называют коньковой планкой с различными формами:

фигурная;
полукруглая;
угловая;
рельефная;
конусная;
ребровая.

Монтаж конька производится на завершающем этапе выполнения кровельных работ с обязательной прокладкой вентиляционного материала, предохраняющего пространство под кровлей и защищающего коньковый брус от влаги от осадков.

В качестве защитного слоя используют специальный уплотнитель или, к примеру, минеральную или стеклянную вату, а также другие материалы. Обязательно нужно проследить, чтобы пространство под коньковой планкой не было плотно заполнено во избежание разрушения естественной вентиляции.

Поэтому планку конька ни в коем случае не следует герметизировать монтажной пеной или другими герметичными материалами. Чтобы рассчитать материал, который понадобится для устройства крыши, включая ее каркас, нужно знать высоту конька. Высота конька крыши зависит от угла ее наклона.

В расчете высоты конька поможет таблица с коэффициентами, если известен уклон кровли и ширина здания.

Уклон кровли	5	10	15	20	25	30	35	40	45	50	55	60
Коэффициент	0,08	0,17	0,26	0,36	0,47	0,59	0,79	0,86	1,0	1,22	1,45	1,78

Устройство конька крыши зависит от кровельного покрытия, которое будет использоваться при монтаже. При выборе кровельного материала необходимо подумать сразу, как будет монтироваться конек. При установке и креплении конька не обойтись без трапа.

Устанавливать коньковую планку лучше вдвоем, с соблюдением всех мер предосторожности и техники безопасности, так как работа по монтажу конька достаточно трудоемка и опасна. Устройство конька начинают с крепления крайних элементов. Прежде чем приступать к креплению конька на крыше, натягивают шнур для регулировки горизонтальности укладки всех коньковых элементов.

Закрепляют коньки с помощью саморезов со специальными шайбами, препятствующими проникновению влаги в соединения.

Виды коньков для крыши

Формула для определения высоты конька.

Для крыши, покрытой листами металлочерепицы, коньки изготавливаются из профилированного металлического листа в виде наружного угла. Они обортованы внутри по кромкам прессованными загибами на 1,5 см. Чтобы укомплектовать все необходимое для монтажа крыши из метеллочерепицы, следует учесть все доборные элементы, аксессуары и дополнительные детали: специальные крепления и уплотняющие шайбы, обеспечивающие надлежащую герметичность и предотвращающие протекание кровли.

Подбираются обычно дополнительные аксессуары из того же материала, что и основная кровля, с соблюдением цвета и архитектурного стиля. Чтобы оформить конек на скатных крышах различных построек, используют металлические кровельные планки. Если конек правильно смонтирован для металлочерепицы, его почти не заметно на крыше. Устанавливается такой элемент довольно часто с использованием дополнительных вентиляционных деталей. По своей форме крыши имеют отличия, в связи с чем и типы доборных элементов разделяются на виды:

Полукруглый. Устанавливают на стыках скатов. По торцам закрывается специальными заглушками, придающими законченный вид.
Прямоугольный. Устройство такого вида применяется для скатных кровель различных типов из металлочерепицы. Дешевле полукруглого и не требуют заглушек. Внешне смотрится чуть хуже предыдущего.
Узкий декоративный. Применяется, скорее, для эстетичного вида, нежели для повышения функциональности. Используется в устройстве шатровых крыш, шпилей и беседок.
Изогнутые коньковые элементы с прямым или щипцовым концом.
T и Y-образный. Используют для скрепления прямых коньков примыкающих друг к другу.
Торцовые доборные элементы используются для покрытия фронтонов.

Уплотнители под доборные элементы

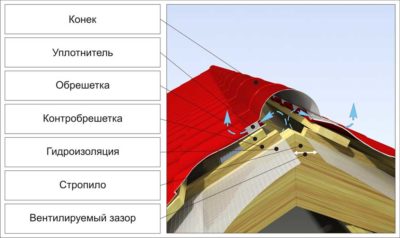

Схема установки конька под уплотнитель.

Уплотнители под коньки являются важным элементом водостока для кровли из металлочерепицы. Благодаря им надежно предотвращается попадание осадков внутрь крыши и чердачного пространства. Те, кто живет в частном доме, скорее всего, сталкивались с протечками воды сквозь кровлю, вследствие чего возникала необходимость выполнения ремонтных работ. Специалисты считают, что такие сложности возникают только в том случае, если было положено кровельное покрытие низкого качества. Но причина заключается не только в этом.

Устранить такую сложность можно, надежно загерметизировав верхнее ребро кровли, а сделать это нужно при помощи уплотнителей. В результате применения подобного дополнительного элемента изолируется внутреннее помещение дома, а срок службы стропильной системы и теплоизоляционного материала значительно продлится. Исходя из вышесказанного, уплотнители рекомендуется ставить перед креплением конька металлочерепицы, а также между коньком и основанием кровли. Особенно это необходимо для шатровых крыш и участков, где конек к уклону кровли монтируется диагонально.

Производителями на сегодняшний день выпускается 3 вида уплотнителя: универсальный, саморасширяющийся и профильный. Профильный вид отличается той особенностью, что основой для него служит вспененный полиэтилен.

Уплотнители универсальные производят из полиуретановой пенки, которая работает как обычный фильтр: сквозь толщину без труда проходит воздух, но месте с тем предотвращается накопление излишней влаги. Она не пропускает грязь и снег под листы кровельного покрытия. Разновидность саморасширяющегося уплотнителя производится из пенополиуретана, пропитанного, как правило, акриловым полимером.

Для удобного монтажа на поверхности данного вида уплотнителя нанесен самоклеящийся участок, покрытый защитной полосой. Такой тип уплотнителя прекрасно подходит для того, чтобы заполнить любые щели.

Устройство и крепление конька

Разновидности коньков для металлочерепицы.

Конек, установленный поверх покрытия кровли из металлочерепицы, имеет единственное предназначение — замкнуть верхние кромки кровельных листов покрытия и связать этим надежно скаты вашей крыши. Рекомендуется ширину полок уголка конька подбирать не меньше 15 см. Иначе сильные ветра зимой могут намести в чердачное помещение снег.

Кроме того, следует упомянуть, что коньковые планки, которые не имеют бортовки, не достаточно жестки и снизу после монтажа имеют не слишком хороший вид. По длине кровли для начала необходимо произвести расчет и приобрести комплект металлических коньков. В расчете не забыть учесть их обязательный нахлест не менее 5 см друг на друга. Перед началом кровельных работ следует подготовить трап и страховку, а также все необходимые инструменты. Понадобится строительный шнур.

Монтаж конька производиться в несколько этапов. Участок, в котором смыкаются верхние края крыши, нужно проверить и убедиться в том, что коньковая ось ровная.

Этапы монтажных работ

Незначительная степень кривизны до 2 см не может отразиться на коньке, однако если отклонения выявятся более существенные, их необходимо будет исправить.
Даже для доборных элементов с шириной полок более 20 см следует не забыть уложить в пазы конька легкую прослойку стекловаты. Но с уплотнителем нельзя перебарщивать, иначе можно нарушить вентиляцию.
Можно использовать промышленные уплотнители, но такие материалы достаточно дороги.
С помощью подающего помощника необходимо подцепить коньковый уголок в двух сторон.
Материал коньковой планки должен быть уложен по внешней кромке конька крыши вровень с крайним из покрывочных листов. Необходимо следить, чтобы не возникало лишнего вертикального зазора, и обязательно соблюдать пропорции.
Напарник в это же время с противоположной стороны крыши должен следить, чтобы внутренний край не съезжал или не перекашивался относительно оси доборного элемента крыши.
Когда все проверили и определили, что все на своих местах, фиксируем к кровле внешний край конька шурупами. Теперь пришло время воспользоваться шнуром.
Концы его крепим любым удобным методом на ребре — нулевой точке металлического конька. Слегка приподнявшись над шнуром, нужно осмотреть линию конька.
Ориентируясь на эту линию, производим выравнивание и фиксируем внутренние стороны уголков коньковой планки.
Следом можем устанавливать оставшиеся планки, отслеживая их положение, относительно шнура.
Крепится конек к металлочерепице при помощи вкручивания шурупов не редко, но и не густо. Нужно проверять уголки, чтобы они не хлопали.

Если зазоры останутся большими, при сильном ветре они будут издавать неприятные звуки.

Расчет и комплектующие

Необходимо посчитать высоту конька. Сделать это можно тогда, когда вы уже определились с конструкцией крыши, выбрали материал покрытия, учитывая климатические условия, и подобрали наклон кровли. Сделать это можно математическим способом, для этого ширину h прогона дома делят пополам и умножают на относительную величину.

Угол наклона, градусы	Относительная величина
5	0,08
10	0,17
15	0,26
20	0,36
25	0,47
30	0,59
35	0,79
40	0,86
45	1,0
50	1,22
55	1,45
60	1,78

Так, к примеру, при ширине здания 6 м уклон составит 30 градусов.

Тогда высота конька крыши будет, 6/2*0,59=1,77 м

Инструменты для монтажа кровли.

Так как мы остановили свой выбор на металлочерепице, логично будет делать закупку всего кровельного материала и комплектующих у одного производителя. Для монтажа нам понадобятся:

вентиляционная коньковая планка;
коньковый уплотнитель;
лента вентиляционная;
держатель громоотвода;
аэроэлементы;
герметик.

Особенности крепления

Конек для металлочерепицы можно устанавливать только после того, как произведено покрытие всех скатных поверхностей кровли кровельным материалом. Для крепления коньковых элементов рекомендуется установить специальный брус с сечением как минимум 70*90 мм. После чего прикрепите с обеих сторон по 2 обрешеточных бруска. Обеспечить во время укладки металлочерепицы удобное расположение можно, закрепив скобы к центральному брусу и подвесив на них специальные ходовые мостики. С помощью таких установок будет удобно передвигаться и выполнять необходимую монтажную работу кровельного покрытия.

К центральному бруску крепим коньковый брус. Чтобы было удобнее это делать, советуем верхнюю грань закруглить. Такая мера поможет обеспечить плотное прилегание коньковых элементов. Для предупреждения появления плесени, загнивания и грибков стоит обить коньковый брус вдоль рубероидным материалом или специальным уплотнителем. Такая мера значительно продлит срок эксплуатации всей кровли.

Крепление производится непосредственно к коньковому брусу шурупами. Места, которые вы защитили рубероидом, необходимо покрасить масляной краской или эмалью. Произвести покрытие позволят уложенные 2 конька на смежные скаты. После чего следует закрепить основной длинный конек. Остальные коньки следует уложить таким образом, чтобы их расширенные концы располагались в направлении фронтона.

Для крепления на плоской стороне бруска и на продольной оси горба бруска нужно просверлить по 2 отверстия таким образом, чтобы отверстия на отворотах проходили сквозь гребни волн металлочерепицы. Край конька нужно выпустить наружу не менее чем на 2 см. Во время укладки плоского конька обязательно нужно состыковать внахлест более 10 см все детали. Во многих случаях дополнительно требуется монтаж подконьковой доски, которую устанавливают над самой верхней доской обрешетки, при этом оставляя зазор между скатами и подконьковыми досками в 80 мм. Такие меры позволят обеспечить вентиляцию под кровлей из металлочерепицы.

Источник: https://domdoka.satom.ru/articles/108562-montazh-konka-kryshi-iz-metallocherepicy/

Конек для металлочерепицы: основные типы, монтаж

Крыша прежде всего призвана оградить дом от проникновения атмосферных осадков в подкровельное пространство. Особого внимания в этом случае требует скатная кровля, поскольку именно в ее конструкции присутствует множество стыков. Стоит добавить также, что благодаря крыше можно обеспечить оптимальный уровень вентиляции и сохранить тепло. Конек для металлочерепицы фактически представляет собой самую верхнюю деталь, замыкающую верхние кромки кровли.

Неверная установка конька на металлочерепицу нередко приводит к протечкам, вот почему его монтаж требует как можно более основательного подхода, особенно, если вы собираетесь осуществить его самостоятельно.

Совет

Рекомендуется покупать конек для металлочерепицы и сам кровельный материал того же самого производителя.

Конек для металлочерепицы как правило состоит из следующих коньковых элементов:

сама планка, цена их невысока,
уплотнитель,
вентиляционная лента,
герметик,
держатель для громоотвода.

Грамотно смонтированная коньковая конструкция на кровле из металлочерепицы, практически не заметна.

Основные типы кровельных коньков ↑

Металлочерепица внешне напоминает керамическую черепицу, хотя для ее изготовления используется листовая профилированная сталь, на которую наносится полимерный слой. Высота волны равна примерно 25 мм. На стыках кровельных скатов устанавливают коньковую планку. Современный конек для кровли может иметь разную форму.

Полукруглый. Его устанавливают, когда нужно оформить ребро, расположенное на стыках в верхней части скатов. Как правило, конек полукруглый для металлочерепицы обортован внутрь с обеих сторон приблизительно на 1,5 см. С торцов его закрывают особыми заглушками, придающими конструкции завершенный вид.
Прямой. Его используют для разных вариантов скатных крыш. Конструкционный элемент этого типа стоит немного меньше, нежели полукруглый аналог. К тому же здесь нет никакой необходимости в заглушках. Правда, по своему внешнему виду они немного уступают описанному выше типу;
Декоративный. Это узкий вариант коньковой конструкции, который имеет скорее эстетическое назначение, чем просто функциональное. Под такой коньковый элемент проще попадает атмосферная влага и пыль, особенно при сильном ветре.

На заметку

Подобный вариант больше подходит для оформления небольших скатов, к примеру, шатровых крыш или шпилей и беседок. Широкие детали будут смотреться на них чересчур массивно.

T — или Y -образный. Имеет изогнутую форму с прямым или щипцовым концом. Их используют для скрепления кровельных конструкций, установленных в местах примыкания соседних скатов.

Зазоры под коньковой планкой ↑

Коньковую конструкцию крепят на плоскую планку. Поскольку поверхность кровельного покрытия волновая, то в результате на стыках формируются зазоры.

Воздух проникает через них под кровлю и, циркулируя в подкровельном пространстве, эффективно вентилирует его. Однако через них с таким же успехом туда же попадает снег и капли дождя. Накопившиеся под крышей атмосферные осадки вызывают гниение деревянного каркаса, коррозию металла и могут намочить утеплитель, существенно ухудшая его теплоизоляционные свойства.

Поэтому подкровельное пространство нужно защитить от проникновения извне влаги, мусора, а также насекомых таким образом, чтобы не перекрыть при этом доступ воздуху. Одним из решений станет уплотнитель под конек металлочерепицы, который монтируют между покрытием кровли и планкой. Другой возможный вариант – специальный аэроэлемент. Установка уплотнителя гарантирует герметичность кровли. Иначе говоря, уплотнитель под конек крыши предупреждает появление протечек, то есть таким образом отпадает необходимость в частом проведении ремонтных работ.

Уплотнитель конька для металлочерепицы ↑

Данный аксессуар предназначен для заполнения открытых зазоров между коньковой конструкцией и металлочерепицей. Уплотнительная лента должна спокойно пропускать воздух, чтобы в подкровельном пространстве была обеспечена вентиляция.

Коньковые уплотнители для металлочерепицы бывают:

Универсальными. Это детали в виде мягких полосок, изготовленных из вспененного ППУ (пенополиуретан). После установки они принимают форму профиля листа металлочерепицы и заполняют собой зазоры. Пенополиуретан имеет ячеистую структуру, за счет чего уплотнитель работает в качестве фильтра: то есть он пропускает воздух, хотя и не особенно хорошо, но задерживает осадки и мусор. Размеры уплотнителя – 30 на 40 и 30 на 50. Заявленный производителем эксплуатационный срок – порядка 15 лет.
Фигурными или профильными. Для изготовления уплотнителей данного типа используют вспененный полиэтилен. Жесткие детали в точности повторяют форму конкретной металлочерепицы. Они плотно перекрывают образовавшиеся зазоры, вследствие чего может нарушиться вентиляция. Поэтому на них предусмотрены специальные вентиляционные отверстия. Эти уплотнители обеспечивают лучшую степень воздухопроницаемости, нежели их аналоги. Срок эксплуатации – примерно 15 лет.
Клиновидными самоклеящимися. Это сжатые ленты из пенополиуретана, пропитанные акрилом, которые после укладки расширяются, увеличиваясь до пяти раз в толщину. Для полного расширения ленты необходимо примерно два — пять часов. Одна сторона уплотнителя – самоклеящаяся. На клеевом слое имеется защитная полоса, которую удаляют при монтаже. ПСУЛ – водо- и воздухонепроницаемы. Поэтому, чтобы сохранить достаточный уровень вентиляции кровли, в процессе укладки саморасширяющегося уплотнителя через каждые 1,5-2 м оставляют зазоры в один-два см. Самоклеящиеся уплотнители служат примерно на 5 лет дольше.

И все-таки, утверждение, что уплотнители могут обеспечить качественную вентиляцию, спорно. Именно поэтому при использовании уплотнителей, особенно на пологих скатах, рекомендуется на скатах дополнительно устанавливать точечные аэраторы – «грибки».

На заметку

Вентиляцию кровли можно усилить и другим путем – с помощью коньковых вентилей.

Аэроэлемент конька для металлочерепицы ↑

В качестве альтернативы уплотнителям вентилируемый конек для металлочерепицы можно оснастить специальными аэроэлементами. Они представляют собой специальную рулонную накладку, которую укладывают поверх конька.

На заметку

В основном данный элемент используют в случае покрытия из металлочерепицы, поскольку конек такой кровли более уязвим к протечкам. Тем не менее иногда аэратор-лента используется также для мягкой кровли.

Лента коньковая для металлочерепицы состоит из:

сетки либо полотна из полипропилена,
двух боковых полос из плиссированного алюминия, которые имеют самоклеющуюся поверхность.

Следует отметить, что слой из полипропилена отличается высокой паропроницаемостью.

Установка вентиляционной ленты очень проста. Развернув ее вдоль линии конька, отклеивают защитную пленку, затем плотно прижимают ленту к покрытию кровлю. Если в конструкции имеется коньковый брус, ее сначала фиксируют на брусе, используя гвозди или степлер. После чего алюминиевые полосы приклеивают по бокам к кровельной поверхности. Далее, ее накрывают коньком, что делает вентиляционную ленту абсолютно незаметной.

Из видео, представленного ниже, можно узнать о характеристиках популярного аэроэлемента Вентилайн и нюансах его установки.

Установку планки осуществляют на завершающем этапе устройства кровли. Наращивание элементов выполняют в направлении, противоположном преобладающим ветрам.

Как правило, в шаговую обрешетку предварительно вносятся дополнения: выше ее верхних досок добавочно набивают подконьковые доски. Они должны быть на 10–15 мм толще, чем основные. В результате после закрепления конек точно не просядет ниже торцевой планки.
Зазор между подконьковыми досками на соседних скатах чаще всего варьируются в пределах от 7 до10 см. Этого достаточно, чтобы была обеспечена подкровельная вентиляция.
Закрепление проводят по инструкции производителя используемой металлочерепицы.

Коньки, как было отмечено, могут иметь разную форму. Соответственно отличается и принцип их монтажа:

Под прямой – необходимо уложить дополнительный уплотнитель и гидроизоляцию. Необходимо обратить внимание также на уклон полки: он должен быть таким же, что и угол ската. В случае необходимости его подгоняют.
Полукруглый – при установке можно свободно гнуть, хотя правило о наклоне полки действует и в данном случае. Иначе герметичность не гарантирована. После завершения установки торцы закрывают заглушками, стыки же обрабатывают герметиком.

Есть определенные правила, которых стоит придерживаться при установке и креплении столь важного кровельного элемента:

Сначала следует проверить расположение коньковой оси – верхних срезов кровельных скатов. Она должна быть максимально прямолинейной. Допустимо возможное отклонение – не более 20 мм.
Затем подготавливают части конструкции. Угол планки нужно подогнать к углу наклона кровли, то есть углу, под которым они соединяются – планку сгибают (разгибают) пока крепежные полки не совпадут с наклоном скатов.
Очевидно, что для углов наклона больше 45°, планку приходится сгибать намного сильнее. Особо много хлопот доставляет конек круглой формы. При сгибании он может поменять свою форму, из-за чего придется повозиться и с торцевой заглушкой. Ее либо подогоняют под новую форму, либо самостоятельно изготавливают накладку из листовой стали.

Установку начинают с любого из торцов. Коньковую планку накладывают по линии стыковки скатов на уровне одного из их срезов. Детали плоского конька присоединяют с нахлестом, который должен быть больше 100 мм, а полукруглого – стыкуют по линиям штампования.
Уплотнитель под металлочерепицу укладывают в пазы конька и закрепляют под ним. Крепление начинают с центра, контролируя его положение с противоположного конца.

Совет

Если используется вентиляционная лента с самоклеющимися частями, последние клеят к металлочерепице еще до укладки коньковых планок.

Составляющие конька фиксируют к обрешетке через лист металлочерепицы через волну в гребень на саморезы. Иначе конструкция может деформироваться, что испортит внешний вид конструкции. Для крепления используют саморезы размером 4,8 * 35, а к обрешетке через кровельное покрытие – 4,8 * 80.

(11 votes, average: 0,45 5)

Источник: http://stylekrov.ru/konek-dlya-metallocherepicy.html

Узлы кровли из металлочерепицы

Металлочерепица – долговечный, красивый и недорогой кровельный материал.

Процесс монтажа металлочерепицы не сводится к укладке самих листов, хотя мы подробно уже говорили про это. Значимый момент – монтаж узлов кровли из металлочерепицы. К узлам относятся:

Конек;
Ендова;
Фронтон;
Карнизы;
Примыкания;
Хребет;
Перелом.

Я хочу рассказать вам, как сделать узлы кровли из металлочерепицы в соответствии с технологией монтажа.

Устройство конька металлочерепицы

Коньком называют один из элементов кровли, закрывающий верхнее горизонтальное ребро на стыке скатов крыши. Его назначение – вентиляция. Он же принимает на себя основную ветровую нагрузку.

Обратите внимание

Коньковый элемент устанавливают поверх листов металлочерепицы по окончании их монтажа.

Перед тем как рассказать о монтаже конькового элемента, поговорим сначала о размерах конька. Это, по моему очень важная тема.

В строительстве используется конек шести различных форм, каждая из которых предназначена для определенного вида кровли.

Финская компания Rannila Steel OY одной из первых начала производить металлочерепицу еще в 60-х годах прошлого века. Она же разработала и стандартные размеры доборных элементов, применяемые в конструкциях металлочерепичных кровель, в частности, полукруглого конька..

В наши дни на строительном рынке можно встретить нестандартных размеров коньки полукруглой формы, которые несколько заужены. Такое исполнение конька объясняется экономией металла, позволяющей снизить цену доборного элемента.

А какие же преимущества имеют узкий и стандартного размера коньки друг перед другом?

Преимущества полукруглого конька стандартного размера:

1. При установке доборного элемента стандартного размера получается большой нахлест конька на кровельный материал, а значит, подкровельное пространство лучше защищено от дождя и снега.

2. Если в кровельных работах используется аэроэлемнт конька-хребта, то благодаря достаточной ширине стандартного доборного элемента его удается полностью закрыть коньком. Выступающие концы аэроэлемента из-под узкого конька смотрятся не эстетично.

3. Из-за допущенных ошибок, которые в строительстве бывают достаточно часто, зазор между краями листов металлочерепицы у верхнего горизонтального ребра на стыке скатов крыши получается больше, чем положено по инструкции. В этом случае широким коньком удобнее прикрыть все имеющиеся недочеты.

Преимущества зауженного полукруглого конька:

1. Низкая цену данного доборного элемента, позволяющая сэкономить при покупке конька требуемой длины.

Монтаж фронтона металлочерепицы

Фронтон (торец), как и конек, принимает на себя большую ветровую нагрузку. Здесь тоже рекомендуется класть уплотнитель между торцевыми планками и листами.

1. Установить по обоим скатам деревянные фронтонные (ветровые) доски.

2. Торцевые планки укладывают поверх металлочерепицы. Соседние кладут с нахлестом не меньше двух сантиметров или по линии отбортовки.

3. К листам планки фиксируют коньковыми саморезами в каждую вторую волну.

4. С другой стороны каждую планку крепят к фронтонной торцевой доске. Тоже саморезами, с интервалом не больше 80 сантиметров.

Как сделать хребет на кровле из металлочерепицы

1. Монтаж хребта на вальмовой крыше осуществляется коньковыми элементами.

2. Хребет устанавливают в направлении снизу вверх.

3. Поскольку конек располагается горизонтально, его элементы кладут с нахлестом в направлении движения ветра. Вальмовый хребет проходит под углом к горизонтали. Здесь делают нахлест верхнего элемента на нижний (по линии падения воды).

4. Необходимо следить, чтобы оси конька и хребта совпадали.

5. Нижние концы хребтов нужно подрезать и закрыть заглушками.

Монтаж ендовы для металлочерепицы

1. Установить между досками шаговой обрешетки дополнительные доски.

2 .Планки ендовы монтируют снизу вверх с нахлестом 20-30 сантиметров.

3. Нижнюю планку обрезают немного ниже карниза и делают отбортовку по карнизу.

4. Под коньком и вдоль отбортовок ендовы помещают уплотнитель.

5. Металлочерепица, подходящая к ендове, должна заканчиваться в 6-10 сантиметрах от ее оси. Для этого листы подрезают.

6. Крепление листов саморезами осуществляется не ближе чем в 25 сантиметрах от оси.

7. Если предполагается монтаж декоративной накладки, ее нужно устанавливать от карниза к коньку с нахлестом от 10 сантиметров.

Монтаж карниза из металлочерепицы

Карнизная планка служит для защиты стен и подкровельного пространства от брызг во время дождя. Ее устанавливают до монтажа листов, поскольку листы должны ее перекрывать (в этом случае вода с них стекает сразу в желоб).

Как делается примыкание на металлочерепице

Для обхода труб необходим фартук, часть которого будет располагаться на кровле, вторая – на поверхности трубы. Угол между плоскостями должен соответствовать углу между трубой и крышей.

1. Если труба отштукатуренная, необходимо убедиться в качестве штукатурки и заделать все проблемные места, т.к. после монтажа фартука низ трубы будет закрыт.

2. Гидроизоляцию следует завести за боковые стороны трубы.

3. Не дальше чем в восьмидесяти сантиметрах от стенки, обращенной к коньку, в гидроизоляции должен быть желобок для отвода воды.

4. Установить над стороной, обращенной к коньку, дополнительно доски обрешетки около полуметра на длине ската.

5. Боковые листы покрытия обрезать так, чтобы от верхней стенки трубы до линии штамповки оставалось не меньше 15 сантиметров.

6. Подготовить детали фартука.

ДОЛЖНЫ ЗНАТЬ

Обход можно выполнить с помощью металлического фартука, как представлено в инструкции по монтажу металлочерепицы
так же с помощью фартука по фальцевой технологии,
с применением универсальных окладов фирмы FAKRO
лентой из гофрированного алюминия — по инструкции, разработанной фирмой УНИКМА
НЕ ИСПОЛЬЗОВАТЬ технологии с внутренним листом на подобии штанов и галстуков

7. Соединить части фартука между собой.

8. В верхней части разместить уплотнитель.

9. Укрепить саморезами к листам в гребень волны.

10. Обработать всю конструкцию по периметру кровельным герметиком.

Переломы

Переломы бывают внешние и внутренние. Схема монтажа внешнего перелома выглядит следующим образом.

Перелом внутренний будет отличаться от внешнего:

Возможные ошибки в монтаже узлов кровли

Нельзя использовать при обходе труб внутреннии примыкания в виде штанов и галстуков.
Нельзя использовать в работе «болгарку»
Нельзя располагать крепление листов к ендове ближе чем в 25 сантиметрах к ее оси.
Нельзя помещать между декоративной накладкой и листами уплотнитель.
нельзя использовать саморезы без резиновых уплотнителей

Стоимость мотажа узлов кровли металлочерепицы

Примерный порядок цен на стандартный монтаж металлочерепичного покрытия с основными узлами – около 350 рублей за квадрат. Отдельно оцениваются:

установка аэраторного конька	от 600 рублей метр
примыкание к трубе	от 2000 рублей метр

В монтаже металлочерепицы и ее узлов много тонкостей, которые знакомы профессионалам.

У нас опыт монтажа пятнадцать лет. Мы выполним все необходимые операции по установке за самое короткое время и в полном соответствии с технологией. Никаких переплат, только цена услуг, которые включены в договор.

Переживать за состояние крыши вам не придется: гарантия на нашу работу – два года.

Источник: https://stroystm.ru/metallocherepitsa/metallocherepitsa/uzly-krovli-iz-metallocherepitsy
