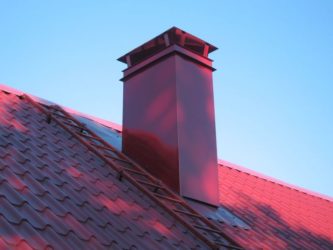

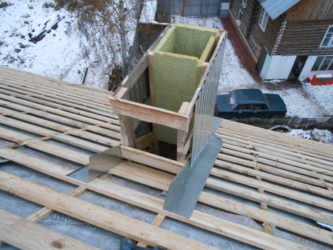

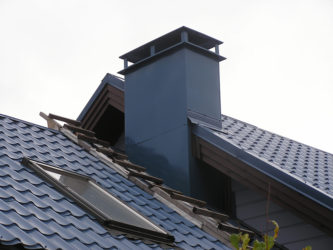

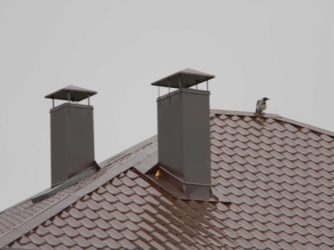

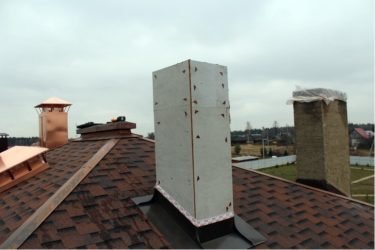

Как сделать короб для вентиляции на крыше?

Как выбрать вентиляционные выходы на крышу: материалы, этапы монтажа, фото

В статье рассказывается про вентиляционный выход на крышу. Из каких материалов производят такие конструкции, важные моменты при выборе места монтажа и другие особенности. Прочитав статью, вы будете знать особенности установки верхней части вентиляционной системы в доме. При разговоре со строительной компанией сможете сделать правильный выбор, оптимизировать свои расходы без потери качества.

Грамотный выбор вентиляционных выходов требует профильных знаний

Материал

Для вывода вентиляционной шахты применяют конструкции из нескольких видов материалов. В производстве венттруб самыми популярными считаются пластик и оцинкованная сталь.

• Пластиковые изделия – одни из самых популярных частей вентиляции в доме. Их часто устанавливают по ряду преимуществ, среди которых можно выделить устойчивость к коррозии и гладкую поверхность стенок. Оба качества увеличивают эффективность вентиляционной шахты и ее срок службы.
• Изделия из оцинкованной стали – элементы высокой прочности и хорошим защитным покрытием, которое препятствует образованию коррозии на материале.

Требования к вентиляционным конструкциям

На рынке представлены разные конструкции. Независимо от материала производства, подбирают подходящие по свойствам вентиляционные элементы. Это нужно, чтобы увеличить качество всей системы.

Общие требования:

• Количество соединений между элементами. Чем меньше этот параметр, тем выше пропускная способность трубы.

Кроме количества соединений, рекомендуется максимально уменьшить количество поворотов дымоотводящего канала

• Гладкая внутренняя поверхность снижает сопротивление воздуха. Это увеличивает эффективность вентиляции.
• Достаточная жесткость материала. При этом должна быть небольшая толщина самих стенок конструкцию. Это сочетание увеличивает пропускные возможности.
• Влагостойкость и устойчивость к коррозийному воздействию. Во время понижения температуры воздуха на стенках вентиляционной шахты образуется конденсат, который начинает портить материал. Именно поэтому выбирают конструкции с устойчивыми характеристиками.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу расчета и проведения кровельных работ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Выбор места для вентиляционного выхода

Во время проектирования и выбора места, где будет происходить монтаж вентиляционного выхода, учитывают несколько важных факторов – минимальное количество изгибов трубы, ее наклон, какая форма кровельного покрытия (скатная или плоская), требования СНиП.

Когда конструкция обладает минимальным изгибом и наклоном, ее эксплуатационные показатели стремятся к максимальной отметке. Идеальный вариант – установка трубы прямо над внутренним стояком вентиляционной системы. Когда по некоторым причинам изгибов не избежать, используют гофрированную трубу. С ее помощью монтаж производят с нужными поворотами.

В ряде случаев, оптимальным решением будет сделать несколько вентиляционных выходов

На скатной крыше верхнюю часть системы вентиляции монтируют как можно ближе к коньку. В этом случае наибольшая часть всего столба остаётся в чердачном помещении. В результате идёт равномерный прогрев внутренней части венттрубы и защита от перепада температуры и воздействия ультрафиолета. Вся труба лучше противостоит даже сильному ветру, ведь большая часть находится под защитой.

При установке на плоской кровле в первую очередь учитывают геометрию вентиляционного стояка. Его располагают прямо под вытяжной трубой, чтоб у воздуха был беспрепятственный выход наружу.

Высоту выходной трубы тоже учитывают. Если вентвыход для кровли будет невысоким, то уменьшится сила тяги и эффективность всей вентиляции в доме. Высокая труба тоже уменьшает тягу и создаёт необходимость в дополнительном креплении, чтоб шахта не пострадала из-за сильных порывов ветра.

Во время проектирования и монтажа руководствуются требованиями СНиП. Ряд правил зависит от типа кровли, наличие других элементов на крыше и иных условий.

Некоторые из требований:

• Если вентиляционный выход устанавливают рядом с местом выхода дымохода, то его высота должна находиться на одном уровне с дымоходом.

Высота вентиляционного вывода по отношению к коньку крыши

• На плоской крыше придерживаются рекомендованного уровня не менее 50 см.
• Учитывают, на каком расстоянии находится конек крыши. Делают высоту больше 50 см, если расстояние от трубы до конька находится в пределе 1,5 метра.
• Если расстояние от конька до трубы превышает 1,5 метров, то высота должна находиться на уровне конька или быть выше этой части крыши.

Исходя из этих факторов и требований СНиП, выбирают место для венттрубы.

Это может быть интересно! В статье, по следующей ссылке, читайте про расчет вентиляции помещения в соответствии с выбранным видом системы.

Этапы монтажа вентиляционного выхода

Когда спроектировано место выхода вентиляции, переходят к главной части работы – монтажу. Установка вентиляционной трубы над крышей проходит в несколько этапов:

• перед началом всех работ место установки очищают от влаги и загрязнений;
• делают разметку, которая соответствует диаметру выходной трубы;
• при помощи специального инструмента вырезают отверстие в каждом слое кровли (сначала в кровельном покрытии, потом в следующих слоях гидроизоляции и утеплителе);
• используя жидкий герметик, крепят уплотнительную прокладку;
• сверху на прокладку крепят проходной элемент и крепят к кровле, используя саморезы;
• строго вертикально устанавливают и фиксируют при помощи крепежа трубу воздуховода.

Гидроизоляция вентиляционного вывода – один из важнейших этапов работ

Завершив основные этапы монтажа вентиляционного выхода, проводят дополнительные работы и устанавливают вспомогательные устройства.

Важные моменты монтажа

Когда монтируют верхнюю часть вентиляционной системы, то учитывают материал, из которого произведена кровля. Отталкиваясь от этого фактора, монтаж может немного отличаться между разными кровельными материала. Например, если монтируют проход вентиляции через кровлю из металлочерепицы, применяют гибкий лист для гидроизоляции этого участка. Это связано с тем, что заполнить все неровности и исключить возможность попадание влаги может только гибкий материал.

Также учитывается, что верхние элементы вентиляции выходят на улицу. Поэтому они подвергаются воздействию факторов окружающей среды (например, перепады температуры), из-за которых могут выйти из строя отдельные части или вся система вентиляции в доме. Для предотвращения влияния природных факторов и увеличение срока эксплуатации изделий, производят теплоизоляцию.

На рынке представлены товары, которые изготовляются с теплоизоляцией, но их стоимость выше обычных изделий. При установке простых вариантов, утепляют специальными материалами.

Порядок и схема монтажа вентвывода Это может быть интересно! В статье, по следующей ссылке, читайте про вентиляцию в доме – особенности и разновидности систем.

Пенопропиленовая скорлупа – один из распространённых изоляционных материалов для утепления верхних частей вентиляции с рядом преимуществ. Утеплитель надевают на трубы и закрепляют проволокой в местах швов. Иногда швы сразу оснащаются специальными защёлками для удобства монтажа и образования защитной конструкции.

Чтобы утеплить вентиляционные трубы на крышу, используют и другие утеплители. Главное условие – соблюдение технических норм и требований безопасности.

Когда заканчивают работу с уплотнителем, применяют уплотнители. В конце производят хорошую фиксацию материала, чтоб его не повредил дождь или ветер.

Некоторые вентиляционные выводы продаются практически в готовом виде – их требуется только подключить и загерметизировать под кровельное покрытие

Дополнительное оборудование, повышающее производительность вентиляционной системы

Чтобы повысить эффективность вентиляционной системы, устанавливают дополнительное оборудование.

Устройства:

• Дефлекторы. Насадки устанавливают для понижения давления и увеличения тяги, которая происходит в результате удара ветра в боковые стенки. Их монтируют на крайних верхних точках вентиляционной системы.
• Аэраторы. Улучшают циркуляцию воздуха между внешним кровельным покрытием и слоем теплоизоляции. Их часто применяют, когда не достаточно естественной тяги, увеличивается влажность и плохо обменивается воздух.
• Козырьки. Один из частей специального колпака, защищающий вентиляционный выход от попадания инородных предметов.
• Капельники. Вторая часть колпака. Отводит дождевую и талую воду от козырьков, не давая влаге попадать внутрь трубы.

Наглядно процесс закрепления трубы на крыше, показан в видеоролике:

Вентиляционный выход для металлочерепицы

Часто вместе с выводом вытяжки на крышу через металлочерепицу проводят работы по созданию вентиляцию для самой крыши. Кровельная вентиляция также важна для всего дома. За все время эксплуатации кровли, между ее слоями накапливается конденсат, который может разрушать материал.

Чтоб обеспечить кровлю циркуляцией воздуха, создают вентиляционный выход для металлочерепицы. Есть несколько методов монтажа вытяжки, одним из которых является соединение к основному воздуховоду при помощи гофрированной трубы.

Это может быть интересно! В статье, по следующей ссылке, читайте про трубы для вентиляции в загородном доме.

Заключение

Вывод вытяжки на крышу требует профессионализма. Чтобы из помещений дома уходили неприятные запахи, а вентиляция служила долгое время, нужно соблюдать даже самые незначительные правила.

Прочитать позже

Отправим материал на почту

Автор статьи

Кровельщик, специализация — мягкая кровля, опыт более 10 лет

Николай Терентьев

Источник: https://m-strana.ru/articles/kak-vybrat-ventilyatsionnye-vykhody-na-kryshu/

Как правильно сделать вентиляцию на крыше

Правильная вентиляционная система должна работать самостоятельно, обеспечивая естественное движение воздуха снизу вверх. Таким способом получается нормализовать циркуляцию воздушных масс, отвечающую за вентилирование дома и подкровельного пространства.

О типах вентиляции, устройствах для ее обеспечения и о том, как можно сделать вентиляцию на крыше самостоятельно – данная статья.

Типы вентиляции

Согласно строительным нормам, каждый жилой дом должен обеспечиваться, как минимум, тремя вентиляционными каналами:

• фановым – для отвода воздуха из канализации.
• кухонным, подвальным, каналом для того, чтобы выводить воздух из ванной или жилых комнат – эти элементы обеспечивают вентиляцию дома и нормализуют микроклимат в помещениях, отводят отработанный воздух с повышенным содержанием влажности, гарью или кухонными запахами и прочее.
• каналом для вентиляции кровли, который нужен для проветривания кровельного пирога и чердачного помещения.

Важно! Способы и места установки вентиляционных каналов могут быть разными, но чаще всего принято выводить их на крышу.

Установлено, что естественная тяга будет достаточной для вентилирования дома при высоте труб более двух метров. Именно поэтому, чаще всего, трубы устанавливают на крышах домов. Кроме привычных круглых труб могут использоваться квадратные короба или шахты, плоские аэраторы или компактные дефлекторы – все эти элементы нужны для усиления воздушного потока.

Правильное устройство вентиляционной системы легко проверяется ее работоспособностью. Качественная вентиляция крыши в зимнее время должна препятствовать промерзанию кровельного пирога, образованию наледи и изморози с внутренней стороны кровли, проникновению холодного воздуха внутрь дома. В то же время, летом в подчердачном пространстве должен сохраняться прохладный микроклимат, ежеминутно прогретый воздух должен сменяться свежей порцией воздушных масс с улицы.

Вентиляция дома и его комнат проверяется нормальной температурой и влажностью – летом в доме должно быть прохладнее, чем на улице, а зимой здесь должно сохраняться тепло.

Важно! Если на стенах или потолке появляется плесень, скапливается конденсат, это говорит о нарушении нормальной циркуляции воздуха, в том числе, о неправильной работе вентиляционной системы.

Естественной тяги, основанной на разности высоты и давления воздушного столба, часто бывает недостаточно для обеспечения нормальной циркуляции воздуха в подкровельном пространстве или в доме.

Недостаточность циркуляции приводит к таким последствиям, как:

• скопление конденсата и появление плесени;
• ржавление металлических частей и конструкций кровли;
• крошение бетонных конструктивных элементов
• гниение и рассыхание древесины;
• промокание теплоизоляции, ее порча и неэффективность.

Все это в скором времени приведет к нарушению целостности гидроизоляции и появлению протечек в крыше. Это значит, что кровлю придется ремонтировать или менять, поэтому намного эффективнее сразу установить хорошую вентиляционную систему.

Для усиления тяги используют специальные элементы:

1. Аэраторы выглядят как плоские пластины- накладки. В этом приборе постоянно поддерживается низкое давление, воздух в аэраторе разрежается. Благодаря этому легко создается разница давлений – из подкровельного пространство отработанный воздух выводится быстро и легко. Элементы могут отличаться по размеру, так же, для разных типов крыш их понадобится различное количество. Правило установки аэраторов на крышу– шаг между приборами не должен превышать 12 метров. Монтаж производится на самые высокие точки крыши, лучше для этого выбирать места стыков утеплителя.
2. Коньковые аэраторы необходимы для скатных крыш. Эти элементы монтируются вдоль коньковой линии, обеспечивая усиление естественной вентиляции подкровельного пространства. Коньковые аэраторы сочетаются с любыми кровельными материалами, особенно важны они для крыш, покрытых гибкой черепицей. А вот уклон скатов должен быть определенным – от 15 до 45 градусов. На таких крышах изначально предполагается оборудование коньковых продух, в эти пазы и вставляются аэраторы. На этапе ремонта крыши можно вырезать участок под аэратор лобзиком или другим элементом. Обязательно нужно следить за герметичностью конькового аэратора, ведь он устанавливается по центру крыши – неправильный монтаж приведет к протечкам.
3. Дефлекторы работают по принципу конвекции – влажный воздух и пар с помощью этих приборов выводится из кровельного пирога, обеспечивая его просушку и вентиляцию. Согласно строительным нормам, на каждые 100 квадратов кровли должен устанавливаться хотя бы один дефлектор.

Чтобы вывести вентиляционные каналы на крышу, необходимо сделать предварительный расчет.

Внимание! Часто все вентиляционные ходы, ведущие из разных частей дома, объединяют в одну шахту. Как показывает практика, такой способ будет эффективным только при очень грамотном расчете и монтаже всех элементов системы. Делая все своими руками, лучше вывести на крышу три отдельных вентиляционных канала.

Ошибка расчетов или монтажа приведет к тому, что по дому распространятся кухонные запахи, «ароматы» канализации, нарушится микроклимат и циркуляция потоков в подкровельном пространстве.

Когда нужна вентиляция кровли

С тем, что любому жилому дому нужна вентиляция, поспорить сложно – ее всегда выполняют в виде слуховых окон, продух, каналов в стенах или с помощью специальных электрических приборов, усиливающих тягу.

А вот к вентиляции подкровельного пространства не все хозяева относятся с требуемой серьезностью. Однако есть типы крыш, которые обязательно необходимо оборудовать отдельной вентиляционной системой:

• крыши, покрытые гибкой черепицей, нуждаются в хорошем вентилировании из-за своих конструктивных особенностей. Дело в том, что битумная черепица монтируется с помощью клея, для нормальной прочности крыши шаг обрешетки должен быть минимальным. Самое эффективное решение – сплошная обрешетка из влагостойкой фанеры, сбитых досок или OSB-плит. Такая конструкция не имеет естественных зазоров, еще и сам материал черепицы не пропускает воздух – это приведет к застаиванию воздушных масс, нарушению микроклимата под крышей и даже в доме. Чтобы избежать этого, выполняют зазоры на фронтонах, по линии карниза и в коньке крыши. Дополняют вентиляцию специальными элементами (аэраторы, дефлекторы).
• крыши мансардного типа тоже нуждаются в усиленной вентиляции, ведь здесь предполагается проживание людей, которым нужно достаточное количество кислорода и свежего воздуха. Но главная функция системы в таких конструкциях – сбережение тепла в холодный период и поддержание прохладной температуры зимой. Здесь используется естественная циркуляция воздуха – теплый поток вытесняется холодным, который идет снизу. Такой метод позволяет усилить теплоизоляцию, которая на мансардных крышах пролегает прямо под потолком. Обязательно нужна пароизоляционная мембрана, которая будет выводить влажный пар из жилой мансарды на улицу, в то же время, защищая от скопления конденсата внутреннюю поверхность кровли и утеплитель.
• крыши, обработанные металлопрофилем, должны иметь количество воздуховодов, равное 1% от общей площади ската. При этом количество и размеры отдушин для приточного воздуха должны соответствовать слуховым окнам для оттока. Расстояние от утеплителя до кровельных листов не должно быть меньше 5 см, поэтому для обрешетки выбирают брус соответствующей толщины.

Как установить вентиляцию на крышу

Вентиляционный канал обычно прокладывают в стенах, поэтому и трубы вентиляции монтируют на ту часть крыши, которая опирается на несущие стены дома. Нужно понимать, что высокие трубы и короба, установленные в самой высокой части кровли, по сути, являются парусом. Сильный ветер оказывает большое давление на эти системы, может привести к разрушению вентиляции. Монтаж труб над несущими стенами усиливает всю конструкцию.

Определившись с местом установки, можно приступать к монтажу системы вентилирования:

1. Приобрести необходимые элементы вентиляции, соответствующие материалу кровли, размеру скатов, оттенку.
2. В кровельном материале выполняют отверстие. К крыше прикладывают шаблон, который обычно идет в наборе с вентиляционными элементами, обводят его маркером и вырезают.
3. Тот же вырез нужно перенести на все слои кровельного пирога.
4. В соответствии с тем же шаблоном, выполняют отверстия под саморезы.
5. Поверхность кровли очищают и обезжиривают.
6. Прокладку, идущую в наборе, с внутренней стороны обрабатывают герметиком. Соединяют контуры уплотнителя с вырезом в крыше и прижимают прокладку.
7. Накладывают вентиляционный элемент на уплотнитель и фиксируют саморезами.
8. В проходной элемент вставляют трубу и проверяют ее вертикальность.

Важно! О надежности монтажа вентиляционного элемента должен свидетельствовать излишек герметика, выдавленный из-под прокладки.

Заключение

Вывести вентиляцию на крышу можно своими руками. При этом обязательно соблюдение всех строительных норм и правил монтажа системы.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/kak-vyvesti-ventilyaciyu-na-kryshu-doma.html

Особенности и монтаж вентиляционного выхода трубы на крышу своими руками

При строительстве частного малоэтажного дома необходимо тщательно продумать все инженерные системы, в том числе естественную или принудительную вентиляцию в доме. Без нее готовое жилье не будет соответствовать санитарно-гигиеническим нормам, пригодным для проживания людей.

Для чего на крышу устанавливают вентиляционный выход

Как правило, в одно- или двухэтажном доме вентиляционные ходы из жилых помещений, кухни и санузла выводятся на крышу.

Вертикальный выход вентиляции, заканчивающийся в виде трубы, возвышающейся над кровлей, обеспечивает максимальную тягу воздуха. Такой способ организации вентиляционных выходов делает воздух в помещении чистым, поскольку все запахи – из санузла, кухни и жилых помещений – выводятся вместе с воздухом через шахту наружу.

Естественная тяга образуется за счет действия физических законов – из-за разницы давлений воздуха снаружи и внутри помещений.

Согласно нормам СНиП вывод труб вентиляции через кровлю необходим:

• для поступления свежего воздуха, насыщенного кислородом, в дом;
• установки фановой части канализационной шахты (фановая труба соединяет канализационный стояк с вентиляцией для вывода неприятных запахов);
• воздухообмена в чердачной или мансардной части дома.

Планирование вентиляционных проходов

В идеале планирование вентиляционных проходов должно происходить на этапе проектирования жилого дома, или в процессе строительства до закрытия контура здания (обустройства окон, дверей и кровли).

Но на практике часто приходится заниматься реконструкцией инженерных систем в уже готовом доме и отталкиваться от существующих особенностей конструкции и планировки жилых и технических помещений.

Если в устройстве системы будут недочеты, это чревато скоплением неприятных запахов в помещении, повышенной концентрации углекислого и угарного газа, возникновению обратной тяги во время изменения погодных условий.

Узел прохода венттрубы: особенности конструкции

Проходной узел крышной вентиляции представляет собой металлическую, пластиковую или комбинированную трубу. Она помещается в сквозное отверстие в кровле и фиксируется в металлическом стакане. Отверстие после установки узла герметизируется и утепляется с наружной и внутренней стороны. Снизу к узлу подводится воздуховод системы вентиляции, а сверху устанавливается защитный капельник или дефлектор.

Для установки прохода венттрубы можно использовать и готовое фасонное изделие, предназначенное для кровельной вентиляции. Это комбинированная труба, состоящая из внутренней стальной оцинкованной трубы и наружного полипропиленового слоя. В нижней части изделия, которая вставляется в воздуховод, находится уплотнитель, а в верхней части конструкции имеется колпак с дефлектором.

Планирование и установка узла прохода вентиляционной трубы зависит от нескольких факторов:

• тип кровли – плоская, двускатная, односкатная, сложная;
• вид кровельного материала – профнастил, гибкая черепица, керамическая черепица;
• угол скатной кровли.

Необходимо заранее позаботиться о герметизации и утеплении участка кровли в месте монтажа проходного элемента.

Поскольку для установки трубы потребуется вырезать фрагмент кровли, включая внешнюю оболочку, слой утеплителя и гидроизоляции, после установки инженерной конструкции нужно тщательно загерметизировать и утеплить узел. Если этого не сделать, то через трубу вентиляции в помещение будет попадать влага, и температурный режим внутри здания будет нарушен.

Основные требования к узлу прохода:

• инженерные сооружения должны быть по возможности вертикальными без изгибов, чтобы обеспечить беспрепятственное движение воздуха из помещения наружу;
• желательно не объединять несколько вентиляционных проходов в один, а для каждой части помещения (вытяжки на кухне, стояка канализации, жилых помещений, чердака) делать отдельный вертикальный проход на крышу;
• в идеале вентиляционные выходы должны проходить через конек крыши по центру конструкции, или максимально близко к нему;
• для обустройства воздуховодов нужно выбрать качественные фасонные изделия, обеспечивающие беспрепятственное движение воздуха и герметичность.

Важно! Установка вентиляционных проходов через конек кровли или рядом с ним – оптимальное решение для двухскатной кровли, необорудованной стропильной системой с коньковой балкой.

Основным элементом узла прохода вентиляционной трубы является выход – специальное фасонное изделие в виде патрубка, имеющего плоское основание, соответствующее материалу и форме кровли. Для различных инженерных систем вентиляции используются разные виды фасонных изделий: выход для вытяжки, для канализации и проходной элемент для труб.

Отдельно в строительных магазинах встречаются специальные изделия для фальцевой и мягкой кровли, для профнастила, металлочерепицы, а также универсальный выход. Большинство фасонных изделий соответствуют геометрии кровельных материалов, благодаря чему обеспечивают надежную герметизацию узла при установке на крыше.

Рекомендации при установке

Установить вентиляционный выход на крышу своими руками несложно. Необходимо иметь соответствующие инструменты и материалы, а работу выполнять согласно заранее продуманной схеме и в определенной последовательности.

Выбор места для трубы

Установку выхода трубы на крышу нужно продумать таким образом, чтобы у нее был минимальный наклон или изгиб.

В идеале труба должна устанавливаться строго над внутренним стояком вентиляционной шахты. Если это невозможно по какой-либо причине, желательно использовать гибкую гофрированную трубу для соединения узлов.

Высота трубы

Размер трубы, располагающейся над кровлей, указывается СНиП:

• При установке вентиляционного выхода рядом с дымоходом ее высота должна быть равной ему.
• На плоской кровле высоту трубы необходимо выбрать с учетом ее диаметра, но в пределах 50 см.
• Для скатной кровли имеет значение удаленность выхода вентиляции от конька: если труба Расположена дальше, чем на полтора метра, то ее высота должна быть от 50 см и больше.
• При значительной удаленности вентиляционного узла от конька крыши (от 3 метров и дальше) необходимо провести воображаемую линию от верхней точки крыши вдоль кровли вниз. Верхушка трубы должна касаться условной линии пересечения от конька до горизонта.

Дополнительные устройства

Для повышения эффективности вентиляции на крыше устанавливаются дополнительные элементы. Они служат для создания области низкого давления, а также защиты от осадков и атмосферной влаги:

• Капельники – специальные металлические или пластиковые насадки, служащие для предотвращения попадания дождевой и талой воды внутрь трубы.
• Аэраторы – служат для улучшения циркуляции воздуха между слоем теплоизоляции кровли и наружным покрытием.
• Дефлекторы – специальные насадки, разрежающие воздух в наружной части трубы за счет действия ветра. Благодаря им создается область низкого давления, усиливающая тягу.

Рекомендуем ознакомиться:  Как сделать дымоход для газового котла?

Что учитывать при устройстве вентиляционных выходов

При установке важно учитывать ряд факторов. Имеет значение форма кровли, которая может быть скатной и плоской.

В первом случае инженеры рекомендуют устанавливать выход вентиляции как можно ближе к коньку. Это обеспечит равномерный прогрев внутренней части вентиляционной трубы, а наружная часть будет более устойчива к воздействию ветра и давлению снега зимой.

Для плоской кровли на первый план выходит геометрия стояка вентиляционного выхода: он должен располагаться прямо под вытяжной трубой на крыше, чтобы воздух беспрепятственно выходил наружу.

Высота вентиляционной шахты над крышей также имеет значение: при недостаточно высоком расположении трубы сила тяги будет очень маленькой и вентиляция будет работать неэффективно. Слишком высокая труба также снижает тягу, т.к. конструкция может пострадать от сильных порывов ветра, поэтому потребуется дополнительное крепление.

Обратите внимание! На скатной крыше рекомендуется устанавливать выход трубы на высоту до 50 см, на плоской кровле – от 30 до 50 см.

Как правильно монтировать вентиляционный выход

Установка вентиляционного выхода требует вырезания отверстия в кровле в соответствии с заранее разработанной схемой расположения выходов. Последовательность действий на примере скатной кровли из профнастила с установкой выходов вентиляции рядом с коньком:

1. На месте предполагаемого выхода трубы делается разметка, соответствующая диаметру выходного отверстия.
2. Специальным инструментом в кровле вырезается отверстие, сначала во внешнем покрытии, затем в слое изоляции и утеплителя.
3. Крепится уплотнительная прокладка с применением жидкого герметика.
4. На прокладку сверху устанавливается проходной элемент, который крепится к кровле с помощью саморезов.
5. После установки проходного элемента устанавливается труба воздуховода, фиксируемая шурупами.

Важно! Необходимо убедиться, что труба установлена строго вертикально, по возможности используя строительный уровень. Со стороны чердака нужно дополнительно загерметизировать выход воздуховода на крышу, чтобы избежать попадания дождевой и талой воды в помещение.

Источник: https://InfoTruby.ru/primenenie/ventilyatsionnyj-vyhoda-na-kryshe

Установка вентиляционных труб на крыше: пластиковые вытяжные для вентиляции частного дома

Необходимым условием комфорта в частном доме является создание надежной вентиляции. При грамотном ее проектировании основной проблемой станет только установка и крепление вентиляционных труб на крыше. Ее способы зависят от характеристик самого воздуховода и от внешнего покрытия кровли.

Общий вид вентиляционных труб на крыше дома

Функциональное назначение и технологические особенности

Задача любой вентиляционной системы – поддержание свежести атмосферы в доме, удаление посторонних запахов и веществ, не соответствующих санитарным нормам. Принудительная вентиляция редко применяется в жилых строениях. А для правильной работы естественного движения воздуха необходимо создание хорошей тяги в отводной воздушной магистрали. Она обеспечивается оптимальным расположением выходной трубы над крышей и правильным расчетом ее высоты.

Полная вентиляция дома должна выполнять следующие задачи:

• проветривание всех помещений в здании;
• отвод воздуха от бытовых приборов (газовых плит и котлов);
• вентиляция канализационной магистрали.

Оптимально для каждой задачи создавать отдельный вентиляционный контур со своим выходом на крышу.

Функции домовой вентиляции

Разновидности вентиляционных труб и требования к ним

Воздуховоды, расположенные внутри дома и снаружи, подвергаются совершенно разным воздействиям во время работы. Основные требования предъявляются для завершающих участков вентиляции, выходящих на крышу здания. Они должны соответствовать следующим условиям:

• проходное сечение не менее 150 мм в диаметре;
• гладкие внутренние поверхности, не препятствующие движению воздуха;
• конструктивную жесткость, позволяющую выдерживать ветровые нагрузки и тяжесть снега зимой;
• одновременно с прочностью иметь малый вес, чтобы обеспечивать простоту монтажа и не нагружать кровельную конструкцию;
• устойчивость к коррозии как снаружи, так и изнутри;
• пожаробезопасность.

Большинству этих требований соответствуют вентиляционные трубы, изготавливаемые из различных пластиков или оцинкованного железа. Но у каждого материала есть свои особенности, плюсы и минусы.

Пластиковые воздуховоды

Их основные достоинства:

• полное отсутствие коррозионной составляющей,
• простота обработки при монтаже – допускается резка пластика любого сечения обычной ножовкой;
• отсутствие швов от сварки обеспечивает гладкость всей внутренней поверхности,
• малая стоимость.

Существенный недостаток пластиковых трубопроводов – малая стойкость к огню, что сказывается на пожаробезопасности всей конструкции.

Элементы пластиковых вентиляционных труб

Оцинкованные воздуховоды

Их популярность не уступает полимерным вариантам из-за следующих плюсов:

• малая толщина стенок (0,5 – 1,2 мм);
• механическая прочность обеспечивает надежность наружных элементов;
• высокое соотношение прочность/вес;
• разнообразие форм и сечений;
• доступность дополнительных фасонных элементов любой конфигурации.

Оцинкованная вентиляционная труба на крыше

Форма сечения

По этому параметру вентиляционные трубы бывают:

• круглые;
• прямоугольные;
• нестандартного сечения.

Прямоугольные формы считаются удобнее при формировании прохода через крышу. Оригинальная форма может обеспечивать дополнительную прочность. Но для беспрепятственного прохождения воздуха наилучшей остается воздуховод круглого сечения.

Вентиляционные трубы с усиленной жесткостью изготавливают из оцинкованной стали по спирально-навивной технологии. При тех же размерах они выдерживают гораздо большие нагрузки. Но их форма может быть только круглой.

Определение точек вывода вентиляционных труб

Во многом они зависят от расположения воздуховодов внутри дома. По возможности расположение выходов вентиляционных труб на крыше должно совпадать с внутренними воздуховодными стояками. Сам внешний завершающий участок вентиляции должен быть направлен по вертикали. Но одновременно с этим желательно спроектировать выход неподалеку от кровельного конька.

При таком расположении потребуется минимальная высота наружной части. Поэтому основной воздуховод окажется под кровлей и будет защищен от морозов, попадания снега и порывов ветра. А вся конструкция станет более устойчивой. Дополнительным условием является расположение рядом со стропильной балкой.

Она станет дополнительной опорой, к которой будет крепиться воздуховод.

Крепление вентиляционных труб к стропилам

Если место выхода находится в стороне от несущих балок кровли, то придется создавать в чердачной области обрешетку, через которую будет проходить труба. А на самой крыше устанавливать дополнительные элементы крепления к кровле.

Укрепление воздуховода на кровле оттяжками

Высота вентиляционной трубы над разной крышей

Этот параметр во многом определяет силу тяги во всей системе. Чем выше расположена верхняя часть наружного воздуховода, тем больше будет эффективность вытяжки. Но чересчур высокая труба подвергается излишним ветровым нагрузкам. Поэтому существуют нормы и рекомендации, позволяющие обеспечить оптимальное соотношение надежной тяги и устойчивости конструкции.

Плоские кровли обычно не возводятся над жилыми строениями. Но такой расчет может понадобиться при устройстве вентиляции гаража. В этом случае рекомендуется устанавливать трубу высотой не менее 50 см над поверхностью крыши.

Для наклонной кровли необходимый размер определяется в зависимости от удаленности выходного стояка от конька крыши.

• На расстоянии менее 1,5 метров от него высота над кровлей должна быть не менее 50 см.
• При удалении в пределах 1,5 – 3 м верхний край трубы обязан находиться на уровне конька или выше.
• Для расчета высоты трубы, установленной на расстоянии 3 и более метров, потребуется немного геометрии. От самого верха кровли проводится воображаемая линия под углом 10 – 12 ° к горизонту. Верхний край воздуховода должен находиться выше нее.

Дополнительным фактором может стать расположение вентиляционного стояка неподалеку от дымохода. В этом случае верхний край трубы нельзя располагать ниже него. Иначе при неблагоприятном ветре возможно попадание дыма обратно в дом через вентиляцию.

Особенности монтажа на крыше

Основные этапы установки:

• прорезание отверстия в кровле для вентиляции;
• закрепление герметизирующей прокладки;
• установка узла прохода;
• выведение трубы на крышу;
• закрепление ее в проходном элементе;
• герметизация всего стыка.

Набор крепежных и вспомогательных элементов зависит от материала трубы и кровельного покрытия. Если крыша с утеплением, то придется прорезать ее на всю глубину кровельного пирога и устанавливать проходной элемент соответствующей длины.

Вентиляционные трубы устанавливаются на крышу из металлочерепицы с применением гибкого листа соответствующего профиля. Только такое крепление обеспечит надежную герметизацию.

Но для любого способа установки обязателен набор деталей и инструментов:

• электролобзик для прорезания отверстия в кровле;
• ножницы по металлу или ножовка для пластиковых труб;
• уровень для определения вертикали;
• уплотнительная прокладка, герметизирующий чехол или изогнутый лист для металлочерепицы и ондулина;
• проходной элемент, закрепляемый в кровле;
• дрель;
• саморезы;
• герметик.

Крепление вентиляционной трубы на кровле

В завершение необходимо проверить устойчивость всей конструкции. При необходимости провести дополнительное укрепление. В подкровельном пространстве – на кронштейнах, крепящихся к балке или обрешетке. На самой крыше – оттяжками.

Повышение производительности вентиляционной системы

Самый лучший способ – создание принудительного потока воздуха с помощью крышных вентиляторов. Но это очень дорого и сложно.

В то же время и пассивные дополнения на трубу могут привести к улучшению движения воздуха. Вот некоторые из них:

• Дефлектор. Специальная насадка на верхнюю часть вентиляционной трубы. Ее внутреннее устройство под действием ветра создает область пониженного давления на самом выходе воздуховода. Это приводит к увеличению тяги.Кровельный дефлектор
• Защитные колпаки и капельники. Крепятся на верху вентиляционной трубы и препятствую попаданию внутрь нее атмосферных осадков. Отсутствие влаги в системе поддерживает ее работоспособность и уменьшает риск коррозии.
• Кровельные аэраторы. Устройства, предназначенные для улучшения вентиляции в промежутке между самой кровлей и ее теплоизоляцией. Они не влияют напрямую на микроклимат в доме, но предотвращают образование конденсата.

Практика показывает, что защита от влаги и установка дефлектора позволяют увеличить тягу в вентиляционной трубе на 10 – 30 % в разных погодных условиях.

Основные ошибки при монтаже вентиляции

Типичным промахом является неправильное определение необходимой устойчивости всего вентиляционного стояка. Закрепление трубы только на верхней части кровли, без опоры на стропила или другой элемент обрешетки не обеспечивает надежности конструкции.

Рассчитывать вывод вентиляции на крыше нужно сразу с учетом дополнительных насадок и устройств. Они не только увеличивают вес трубы, но и создают дополнительную парусность при порывах ветра. Поэтому под них нужен определенный запас устойчивости конструкции.

Герметизацию прохода трубопровода через крышу нужно проводить не только снаружи, но на внутренней части кровли.

Серьезной ошибкой является бессистемное проведение вентиляции во внутренних помещениях. Любой дополнительный поворот магистрали или лишний стык приводят к уменьшению тяги в системе и к уменьшению эффективности ее работы.

Источник: https://ZnatokTepla.ru/truby/osnovnye-etapy-i-rekomendatsii-po-ustanovke-ventilyatsionnyh-trub-na-kryshe.html

Как установить вентиляционную трубу на крышу

Здравствуйте читатели моего блога! Речь сегодня пойдет о том как установить вентиляционную трубу своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а как выбрать тип трубы. Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед  установкой, а некоторые даже и после нее.

Эта тема достаточно широка, ведь перед установкой вентиляции,  необходимо подготовить проход через кровлю или стену, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье про установку вентиляционной трубы на крыше. Кроме того, перейдя по ссылке, Вы получите возможность ознакомиться более подробно с выбором некоторых материалов.

Для комфортного микроклимата в городской квартире или частном доме необходимо создать подходящие условия проживания, включая температуру и влажность. Технически грамотная установка вентиляционной трубы обеспечит эффективную циркуляцию воздуха в помещении и позволит поддерживать его параметры в установленных пределах.

Вариант установки вентиляционной трубы при помощи готовых элементов

Сооружение воздуховодов вполне доступно даже при наличии минимальных навыков и стандартного набора инструментов. Главное — правильно подобрать вид и размер вентиляционной трубы, способ ее установки и неукоснительно соблюдать технологию монтажа.

Почему циркуляция воздуха так важна

Для каждого дома обычно устраивается несколько типов вентиляции:

Для обеспечения передвижения воздушных масс обязательно нужна тяга. Чтобы создать тягу необходимой силы, нужно тщательно просчитать множество факторов, учесть тип помещения, материал стен и кровли, наличие утеплителя и гидроизоляции. Однако главным фактором в расчете тяги является место установки вентиляционного канала и вывод трубы на крышу.

Если нарушить правила установки вентиляционных шахт и каналов, можно свести на нет все усилия по их монтажу. Последствия этого будут печальными:

Как вентиляцию вывести на крышу: важно обеспечить тягу

Постоянная тяга – это неотъемлемое условие нормальной работы вентиляции. Чтобы ее создать таким образом, как предписывают действующие нормативные акты, необходимо при проектировании системы учесть:

Вентиляционные трубы необходимо покупать с учетом двух основных требований: они должны быть влагоустойчивыми и не поддаваться коррозии. Поэтому больше всего подходят трубы из полимерных материалов:

Что сложного в оборудовании дома системой вентиляции

Для нормального самочувствия любому человеку нужен приток свежего воздуха, причем не за счет сквозняка или открытой на балкон двери. Основным рабочим локомотивом естественной системы вентиляции была и остается правильно установленная вентиляционная труба. Требований к обустройству вентрубы достаточно много:

Важно! Выхлопные каналы, отвечающие за приток свежего воздуха, нельзя напрямую совмещать внутри помещения или на крыше с вентиляционной трубой вытяжки кухни или санитарных помещений.

На первый взгляд, в таком объединении нет ничего угрожающего, наоборот, можно избавиться от частокола вентиляционных стояков на крыше и обойтись одной, самой мощной. Заодно появляется возможность уменьшить риск нарушения гидроизоляции трубы вентиляции, всегда сопутствующего установке вентиляционной трубы на крыше в частном доме

На практике такое решение приведет к тому, что отработанный воздух и запах будут гулять по комнатам совершенно непредсказуемо, и навести порядок в системе можно будет только установкой мощного крышного вентилятора, внутренними маломощными электровентиляторами уже не обойтись.

Оборудование для повышения производительности вентиляционной системы

Наиболее востребованным оборудованием для повышения производительности вентиляционной системы является дефлектор.  Это насадок, который крепится в самой верхней точке вентиляции. Обычно его монтируют над вытяжными отверстиями или на вентиляционные трубы.

Принцип работы основан на аэродинамических законах. Внутри дефлектора находится диффузор, который разряжает воздух при ударе ветра в боковые стенки дефлектора (подробнее: “Как сделать дефлектор на трубу – возможные варианты установки”). В результате в цилиндре понижается давление, а тяга увеличивается.

Для защиты от попадания посторонних частиц  внутрь на устройстве используется специальный колпак, состоящий из двух частей:

Не менее популярным становится аэратор. Его применяют, когда длина ската превышает 3 м, а для необходимой циркуляции воздуха естественной тяги не хватает. Аэратор помогает осуществлять циркуляцию воздуха между кровельным покрытием и теплоизоляционным слоем.

Осадки и вентиляционная труба: способы защиты

Чтобы защитить вентканалы от сезонных осадков, можно использовать грибок для вентиляции. Его монтируют на верхушку вентиляционной трубы. Под конусовидной шляпкой размещаются вертикальные стойки.

Защитное устройство чаще всего делают из нержавейки или полипропилена. Главным требованием является стойкость материалла к коррозии. Так как он устанавливается в самой высокой точке на здании, то дополнительный уход за ним не предусматривается.

Правильное расположение вентканалов

Высота трубы зависит от градуса наклона ската

Конструкция проходного узла при выводе вентиляции на крышу

Труба может быть полимерной — она долговечна

Грибок монтируется с помощью метизных креплений

Вентиляционный грибок на крышу следует установить не только для защиты от осадков – он препятствует задуванию ветра в воздуховод. Также грибок может служить и украшением здания – производители выпускают его в разной цветовой гамме.

Грибок проще монтировать на вентканалы с круглым сечением.

Чтобы подогнать защитную конструкцию под вентиляционную трубу с определенным диаметром, производители делают обод защитного зонта незамкнутым. Грибок на крышу для вентиляции крепится саморезами или винтами к вентиляционной трубе. Защищая вентиляцию от птиц, можно дополнительно на нее установить сетку.

Предохраняя вентиляционную систему от неблагоприятных факторов, не стоит забывать и о профилактическом уходе.

Его стоит осуществлять в равные промежутки времени. Трубы в процессе эксплуатации загрязняются и забиваются. Профилактика – несложная задача, поэтому все можно сделать своими руками, сэкономив при этом деньги на вызов специалистов.

Выбор материала для вентиляции и ее составляющих

Вентиляционные трубы, в принципе, могут состоять из любого материала.

Главным требованием к нему является влагоустойчивость, соответственно, стойкость к коррозии. Это необходимо, потому что в холодное время года на стенках канала будет скапливаться конденсат. Кроме прочего, важными считаются такие показатели, как:

Если нужно решить, какие трубы для вентиляции устанавливать на крыше и внутри дома, будет полезно узнать, что самым дешевым вариантом будет трубопровод из оцинкованной стали. Еще есть такие варианты, как:

Виды вентиляционных труб

Современный рынок предлагает большое количество различных по характеристикам изделий. Каждый вид имеет свои отличительные особенности.

В зависимости от показателей вентиляционной системы, проектировщики подбирают максимально подходящие по свойствам комплектующие.

Общие требования к конструкциям:

При пониженной температуре окружающего воздуха на стенках вентканала собирается конденсат, что может привести к порче элемента.

Необходимые характеристики для вентиляционных труб:Гладкая внутренняя поверхность, благодаря чему происходит снижение сопротивления воздуха;Для увеличения циркуляционной способности, трубы должны иметь минимальное количество соединений;Вес.

Конструкции с небольшим весом удобны в монтаже. В случае модернизации системы их также легче разобрать.Небольшая толщина стенок при достаточной жесткости. Позволяет повысить пропускную способность вентиляционной шахты.

Вентиляционные короба выпускаются различных сечений. Они могут быть круглые, прямоугольные и квадратные. Цилиндрические короба позволяют воздуху наиболее беспрепятственно проходить через них.

Самыми востребованными материалами для вытяжной трубы на крышу остаются оцинкованная сталь и пластик.

Оцинкованные изделия

Являются самыми бюджетными.

Их покрытие из цинка обеспечивает хорошую устойчивость стального изделия к воздействию коррозии. Конструкции из оцинкованной стали достаточно прочные при их небольшой толщине (детальнее: “Виды вентиляционных оцинкованных труб и способы их использования”). Минусом использования этой венттрубы на крышу является ее вес.

Пластиковые изделия

Источник: http://myprofnastil.ru/blog/2018/09/18/kak-ustanovit-ventilyacionnuyu-trubu-na-kryshu/
