Как сделать кронштейн для водостока своими руками?

В этой статье:

Как сделать слив с крыши своими руками

Одна из серьезных проблем в доме, с которой часто сталкиваются хозяева, – водосток. Если у Вас он уже есть, возможно, есть смысл его усовершенствовать. Ну а если он отсутствует, работы предстоит достаточно. Прежде всего, нужно определиться с тем, изучать ли информацию о том, как сделать слив с крыши своими руками или лучше обратиться к специалистам. Для заказа важно только найти квалифицированных работников, подготовить смету и оплатить работу.

Если Вы хотите сэкономить и у Вас есть желание поработать самому, рекомендуем внимательно изучить технологию всего процесса, которая будет указана ниже. Снег, дожди и другие осадки угрожают не только самой крыше, но и фундаменту, собираясь вокруг дома. К тому же вряд ли Вам понравится, когда возле собственного дома будет собираться грязь. А уж о воде, капающей с потолка, и вовсе говорить не стоит. Всего этого можно и нужно избежать.

Сегодня можно купить профессионально изготовленные и продуманные комплекты, подобрав к ним любые элементы – начиная от мелких деталей крепежа и заканчивая сложными соединениями и углами.

Если Вы планируете самостоятельно создать водостоки, то придется хорошо подумать, из чего они будут сделаны и насколько функциональными они станут.

Как сделать слив крыши своими руками: изготовление водосточной системы

Чаще всего для изготовления водостоков используют специальные полимеры, которые выдерживают высокие и низкие температуры, а также их резкие перепады. Они производятся компаниями, специализирующимися на разработке пластмассовых изделий, для внешнего оформления и строительства зданий. Комплекты систем обходятся довольно дорого, и их обычно устанавливают на крыши красивых особняков и реже в простых домах частного сектора, несмотря на то, что они могут выгодно преобразить любое строение.

С недавних времен водосточные системы делают из оцинкованного металла. Обычно такие элементы приобретают в специализированных магазинах или заказывают у мастеров-жестянщиков. Металлические водостоки являются более доступными по стоимости, и поэтому используются чаще.

Несмотря на небольшую, по сравнению с остальными системами, стоимость и не такой привлекательный внешний вид, оцинкованные системы имеют свои положительные черты, по которым они существенно превосходят аналогичные комплекты, созданные из металлических сплавов или пластика. Их основной недостаток – расхождение соединительных швов в результате перепадов температур. Впрочем, здесь немало зависит от мастерства жестянщика, который занимается их изготовлением.

Стальные водостоки могут иметь слой высокостойкой полимерной краски. Это улучшает их декоративные характеристики и обеспечивает дополнительную защиту от коррозии.

Также водосточные системы делают из металлического сплава – цинк-титан, которые тоже покрывают полимерными красками. чистого цинка может доходить до 98-99% — обеспечивают коррозийную стойкость. Титан в сплаве – это гарантия прочности изделия, а небольшое включение меди и алюминия придает материалу высокую пластичность, делая его удобным в обработке.

Такие водосточные системы выглядят точно так же привлекательно, как и пластиковые, но отличаются высокой надежностью, поскольку лучше переносят влияние внешней среды. К их недостаткам, при некачественном покрытии, стоит отнести отслоение полимерного покрытия. По этой причине, отдав им предпочтение, лучше покупать комплекты от производителя, имеющего безупречную репутацию на рынке.

Все перечисленные выше материалы хорошо подходят для водостоков – их удобно обрабатывать, устанавливать, и они отличаются эстетическим внешним видом, гармонично сливаясь с экстерьером здания и становясь неотъемлемой функциональной деталью всего строения, а также важным дополнением к его общему дизайнерскому оформлению.

Элементы системы водостока

Если водостоки покупаются в магазине, Вам не придется задумываться, из чего и как сделать один из компонентов системы – производитель уже давно продумал все тонкости конструкции крыши. Выполнив замеры и уточнив все параметры своего дома, Вы легко купите все детали.

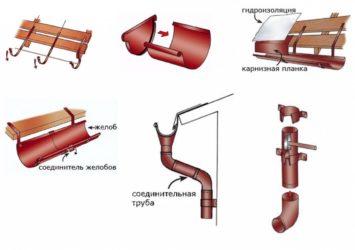

Несмотря на широкий ассортимент водосточных систем, все они имеют приблизительно одинаковое строение и включают сходные конструктивные детали:

Желоб – главная часть водостока, собирающая стекающую воду со скатов кровли. Как правило, желоба создают длиной до 4 м.

Крюки-кронштейны, на которые в последствие укладывается желоб. Как правило, пластиковые кронштейны используются для систем, изготовленных из полимеров.

Воронки, которые устанавливаются по краям желобов.

Заглушка для края желоба для левой и правой стороны.

Центральная воронка, которая закрепляется с применением уплотнителей, пазов и клея.

Муфта (соединительная деталь) для желоба. Тоже может устанавливаться на клей или крепиться с помощью пазового соединения с использованием уплотнительных прокладок.

Внешний и внутренний соединительный угол (90 градусов).

Водосточная труба с соединительной муфтой.

Винтовой хомут, стягивающий соединение двух водосточных труб.

Переходная муфта – применяется, если возникает необходимость соединять трубы разного диаметра.

Тройник, соединяющий две водосточные трубы.

Отводы для соединения водосточных труб. Как правило, имеют угол в 60-70 градусов – различные производители могут использовать свои стандарты. Понятно, что в одной системе должны присутствовать элементы с одинаковыми значениями угла.

Крючок-кронштейн, сделанный из металла.

Оконечный отвод с углом в 45 градусов – для направления сточной воды в дождеприемник ливневой канализации. Такую деталь еще называют отметом.

Помимо представленных элементов для определенных водосточных систем, кроме кронштейнов, в комплекте идет карнизная платка, которая выступает дополнительным держателем кронштейнов или нередко сама выполняет их функцию.

Перед тем как отправляться в магазин, необходимо составить чертеж края крыши с выступами и поворотами, внимательно измеряя все углы. Рисунок с детальными параметрами водостока необходимо предоставить специалисту, который должен подобрать все необходимые компоненты для полного комплекта.

Как сделать слив с крыши своими руками: пошаговая инструкция

Если Вы планируете использовать систему из оцинкованного метала, то желоба можно сделать самостоятельно, поскольку листы металла обходятся намного дешевле готовых элементов. Из металла Вы можете сделать квадратный или полукруглый желоб, но традиционной считается полукруглая форма.

Оцинкованному металлу несложно придать форму по трубе необходимого диаметра, сделав загибы на краях, чтобы они хорошо держались на кронштейнах.

Если получится сделать желоб для водостока, то сделать кронштейны тоже не составит особого труда. Их полукруг должен отличаться большим радиусом, поскольку желоб должен легко закрепляться и помещаться в кронштейне. Не составит никакой сложности сделать и коробчатый желоб из оцинкованного метала. Его форма выводится по бруску требуемого размера. Одна из сторон делается больше и отгибается в сторону, чтобы вода, стекая, попадала в нужное место. После чего его края особым образом загибаются.

Если нужно сделать водосток на прямой участок крыши, то желоб можно выполнить и из пластиковых канализационных труб. Эти желоба обойдутся Вам практически даром, поскольку из одной трубы получается два желоба.
Труба в конце и в начале фиксируется на двух досках саморезами, в верхней части напротив нижних точек фиксации, не до конца вкручиваются еще по одному саморезу. На их части натягивается тонкая веревка, по которой отмечается ровная линия. По такой разметке с помощью шлифмашинки труба должна разрезаться от начала до конца.
Далее трубу необходимо перевернуть и повторить весь процесс. Так получается, две половинки, которые будут в роле желобов. Отдельные части при сборке можно изнутри скрутить саморезами. Используя канализационные трубы, из такой же системы взять и угловые детали, распилив их вдоль.

: создание водосточных желобов из канализационной ПВХ-трубы

Безусловно, самостоятельные детали не такие привлекательные, как профессионально изготовленные, но они вполне справляются со своей задачей и позволяют Вам сэкономить.

При необходимости можно выбрать и другие составляющие для системы, поскольку в наше время существует немало подходящих материалов, которые могут выступать заготовками. Единственные детали, которые придется заказать или купить, – это воронки. Их сделать самостоятельно, не имея опыта, будет достаточно проблематично.

Обустройство водосточной системы своими руками

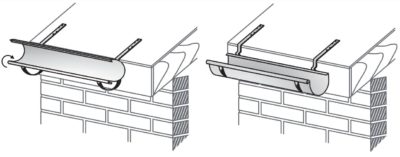

Монтаж водостока может осуществляться по-разному (все зависит от периода установки и выбранных креплений). Оптимальным является монтаж на стропило-скатной крыше или крайней перекладине и закрепление кровельного покрытия.

На нашем фото хорошо видно способ закрепления кроншейтенов, которые закрываются карнизной планкой. В таком случае она выступает щитом для софита, защищая его от попадания влаги.

В остальных случаях карнизная планка делается из доски, и если кронштейны не закреплены перед укладкой кровельного материала, то их придется крепить прямо на него.

В некоторых случаях крепления для желобов устанавливаются на нижней части ската на кровлю, но это нельзя называть правильным вариантом.

Каким бы образом не закреплялись кронштейны, их расположение нужно рассчитать так, чтобы вода, стекающая с крыши, попадала в этот канал, и ни в коем случае не проливалась дальше него. Такой параметр напрямую зависит от выступов края кровли. Если он выходит на большое расстояние, иногда есть смысл использовать вариант крепления, который устанавливается на саму кровлю.

: расчет и монтаж водосточной системы

Итак, купив или сделав своими руками слив с крыши, можно приступить к его установке.

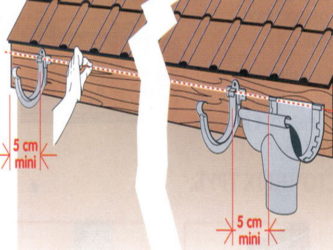

В первую очередь, нужно позаботиться о монтаже кронштейнов сточного желоба. Их устанавливать на расстояние в 5-6 см друг от друга, с незначительным уклоном в сторону слива. Они должны быть закреплены так, чтобы свес кровли находил на желоб на 1/3 размера полукруга, а «ловить» воду с крыши будут 2/3 желоба.

Если кронштейны будут установлены на деревянной карнизной платке, то, для того чтобы увидеть линию закрепления и уклон наглядно, проводят такие действия:

для начала устанавливают сам кронштейн, который бы поддерживал высокий край желоба, учитывая все рекомендации и правила.

Дальше идет установка последнего кронштейна в ряду. Его закрепляют с уклоном в 4-5 мм на 1 погонный метр. Неточно рассчитанная и неправильно установленная система не сможет работать эффективно, а с течением времени в ней появятся протечки.

Затем между двумя кронштейнами нужно установить тонкую бечевку, по которой отмечают базовую линию монтажа. Далее по ней отмечаются места расположения других кроншейнов.

Далее кронштейны фиксируются в отмеченных местах. Так будет соблюден требуемый уклон водосточного желоба.

Укладывается и собирается желоб, устанавливается заглушка на его поднятый край.

Если в середине и в конце желоба будет воронка, и для нее нужно сделать отверстие, соответствующее размеру воронки, ее устанавливают на желоб, после чего фиксируют.

Дополнительная серединная воронка делается в том случае, если длина стороны дома больше 12 м. Если же она меньше, то достаточно установить такой компонент в конце желоба, а именно в его нижней части.

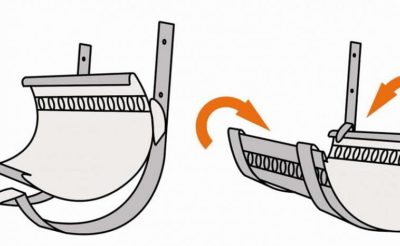

Фиксация желоба осуществляется с помощью надевания паза на выступ кронштейна.

Если устанавливается готовая система водостока, то отдельные части желоба крепятся между собой соединительными деталями, предусматривающими точное уплотнение и сопряжение. Если же система выполнена своими руками, то желоба укладываются внахлест, после чего скручиваются с помощью саморезов. В таком случае нелишним сделать тонкую уплотнительную прокладку, к примеру, из резиновой полоски.

Как только сточный канал будет уложен и Вы установите в него воронки, к ним в свою очередь монтируются колена-отводы и сточные трубы, которые стягиваются хомутами в соединениях. Водосточные трубы крепятся к стене хомутами. Применение отводов позволит расположить их вдоль стены, чтобы стойки хомутов не слишком выпирали.

Если вода с крыши уходит в грунт, то сточная труба, которая прикрепляется к стене, должна заканчиваться на 300-350 мм от земли.

Если для сбора и отведения талой или дождевой воды вокруг дома устроена ливневая канализации, то трубу с крыши в некоторых случаях соединяют с ней или размещают обрез трубы с отметом прямо над отверстием водостока или дождеприемника.

Внимание! Желательно установить на желоба защитную сетку, которая бы собирала на дне палые листья или крупный мусор. Обычно в крупных системах она предусмотрена в виде полосы, закрепляющейся на края желоба.

Для системы водостока, сделанной своими руками, можно купить сетку метражом и уложить, свернув в рулон, который закрепляется пластиковыми хомутами.

: какой должна быть сетка для защиты от крупного мусора

Несмотря на то, какую систему водослива Вы выбрали для своего дома, она требует регулярной профилактической очистки и периодического контроля. Даже если на желоб установлена сетка, ее иногда нужно промывать, поскольку, помимо крупных фрагментов мусора, в стоки попадает большое количество грязи и пыли, а сами размокшие опалые листья, не всегда сдуваются ветром. Если сливная система засорилась, вся скапливающаяся вода вместе с грязью может оказаться на стенах дома.

Принимаясь за самостоятельное изготовление водостока или монтаж готовой системы, необходимо правильно рассчитать все уклоны и параметры, выполнить чертеж и оценить свои силы по выполнению работы. Если Вы не уверены, что сделаете водосток должного качества, рекомендуем обратиться к специалистам.

Источник: http://remontik.org/krysha/kak-sdelat-sliv-s-kryshi-svoimi-rukami/

Как сделать водосточные желоба своими руками

Как сделать водосточные желоба своими руками…

Конечно,в продаже есть уже готовые желоба для устройства водостоков с крыши,но бывают ситуации,когда нет возможности использовать красивые, но дорогие материалы.

У хорошего и рачительного хозяина всегда есть в заначке какой-нибудь бывший в использовании материал.

Материал для изготовления желобов может быть любой ,какой есть под рукой или такой,который вам больше всего нравится:

канализационные ПВХ трубы (их нужно разрезать вдоль напополам)
доски
пластиковые бутылки
оцинкованная или черная сталь

В данной статье будем рассматривать конструкцию желобов из оцинкованной стали.

Желоба для крыши своими руками из оцинкованной стали

Желоба для крыши можно сделать из листов оцинкованной стали

Водосточные желоба для крыши своими руками из оцинкованной стали делаются достаточно просто,поэтому лучше выбрать именно этот материал:

нужно нарезать из листа оцинкованной стали толщиной 0,55 мм (можно толще,но труднее гнуть) полосы шириной 300 мм
согнуть в виде треугольника(один сгиб) или сделать П-образную форму желоба(два сгиба)

Для сгибания оцинкованной полосы (в виде треугольника) лучше использовать какое-то приспособление для того,чтобы сгиб получился правильной и одинаковой конфигурации для всех полос. Самое простое приспособление-это доска.

Сначала, прочертите предполагаемую линию сгиба точно по середине полосы. Полосы,кстати,будут длиной 1,25 м, если вы нарезали их поперек оцинкованного листа или 2,5 м, если нарезку сделали вдоль листа. Понятно,что проще всего сгибы делать из более коротких полос оцинковки.Но,тогда потребуется ставить крепления с более частым шагом. Тут уж выбор за вами.

Затем,одну половину полосы нужно подложить под доску,а вторую половину -загнуть на наружную сторону доски. Сгибание полосы,желательно делать не руками,потому что тогда оцинкованная сталь будет волнами в виде отпечатков ваших рук,а второй доской. Для этой работы не нужно брать толстые доски (50мм), достаточно толщины 20 мм. Можно тоньше,если таковая есть в наличии.

Держатель желоба своими руками

Держатели желоба нужно сделать из стальной полосы

Держатель желоба придется делать своими руками из стальной полосы толщиной 2 мм,поскольку данный элемент должен быть достаточно крепким,чтобы удержать снег в желобах в зимний период.

Можно купить уже готовые полосы,предназначенные для электромонтажных работ.Их сечение, как раз, подходит для изготовления держателей и поэтому нужно будет нарезать заготовки только по длине.

Можно нарезать самим из цельного стального листа,если таковой у вас «завалялся»…

Размеры заготовок должны быть:

толщина 2 мм
ширина 20 мм
длина 400 мм

Форма и размеры держателя выбираются в зависимости от :

выбранной формы желоба (треугольной или П-образной)
места крепления к карнизу (снизу или сверху)

Поскольку в нашем случае,желоба делались для старой бани с уже существующей крышей и карнизами,то крепление держателей можно было сделать только с нижней стороны подшива карниза,что не совсем правильно,так как держатели будут работать на отрыв при большой нагрузке.

В том случае,когда крыша еще в процессе монтажа,то правильнее будет закрепить держатели поверх карнизной доски, под профнастил (еще до его монтажа) или другой покрывной материал кровли. В этом случае,силы отрыва отсутствуют совсем.

Кстати,в продаже есть уже готовые держатели следующих конструкций:

крепление держателя на саморезах к лобовой доске карниза(как у крючка для полотенца). Понятно,что такой держатель,вообще,ничего не держит.При первой же снеговой нагрузке его просто оторвет.
держатель из полосы ,предназначен для крепления поверх карнизной доски.Это стандартное решение крепления желобов,поэтому такие держатели самые правильные.

В нашем случае,конфигурацию держателей для существующей кровли пришлось делать индивидуально и своими руками. Чтобы все держатели были одинаковой формы,без погрешностей,нужно использовать приспособление для гибки стальной полосы.

Проще всего забить гвозди в толстой доске в определенной последовательности и гнуть каждый элемент(стальную полосу) с помощью отрезка трубы в качестве рычага.

После сгибания полос,необходимо просверлить четыре отверстия в каждом держателе,для крепления его с одной стороны к карнизу крыши. Еще пару отверстий предназначаются для крепления самих желобов к держателю.

Окончательный процесс в изготовлении держателей заключается в покраске.Для этих целей лучше использовать специальную краску по ржавчине. Она гарантировано прослужит десяток лет,по сравнению,например,с грунтовкой ГФ-021,которую частенько применяют для защиты стальных конструкций от коррозии и,которая быстро «облупится»…

Крепление водосточных желобов своими руками

Крепление самодельных водосточных желобов к карнизу на держателях

закрепляются держатели к доскам обшивки карниза на саморезах. Ставить держатели нужно с определенным шагом,который зависит от длины желобов. Правильнее всего,когда держатель находится в месте стыка желобов
на держатели укладываются желоба из оцинкованной стали с нахлестом в месте стыковки. Желоба должны укладываться друг на друга(в месте нахлеста) так,чтобы предыдущий элемент был наверху.Это делается для того,чтобы вода сливалась по желобам,не затекала под места стыка
желоб крепится к держателю на заклепках.Есть такой ручной инструмент для установки заклепок.Он не дорогой. Можно ,конечно применить саморезы (самонарезающие винты) небольшого размера.
стыки желобов желательно гидроизолировать каким-нибудь герметиком

Водосточные желоба -это горизонтальная часть водосливной системы с крыши. Вертикальной частью водосливной системы являются водосточные трубы,по которым вода сливается с желобов на землю, отмостку или специальные водоприемные емкости.

Для одноэтажных строений,типа бани или дачного домика,по старым,советским канонам,водосточные трубы разрешалось не устанавливать. Вода из желобов просто сливается на землю с высоту 2-2,5м. Можно в этом месте поставить бочку или сделать дренажную ямку с заполнением ее камнем или щебнем.

Водосточные желоба,сделанные своими руками из подручного материала, достаточно бюджетный вариант,но служит он нисколько не хуже,чем покупная водосточная система.

Источник: http://banjstroi.ru/svoimi-rukami/vodostochnyie-zheloba-svoimi-rukami.html

Как сделать водосток своими руками: выбор материала и процесс изготовления

В строительных магазинах можно найти массу вариантов готовых водоотводящих систем, однако стоимость их высока. Узнав, как сделать водосток своими руками, можно изготовить такую конструкцию из стальных листов с различным типом покрытия. Обойдется она недорого, а служить будет также надежно, как сделанная на производстве.

Материал для водостоков

Выбранный материал должен отличаться прочностью, долговечностью и устойчивостью к воздействиям внешней среды – осадкам, перепаду температур и ультрафиолетовым лучам.

В той или иной степени этим требованиям отвечают:

Листовая оцинкованная сталь – бюджетный вариант, активно используемый для создания желобов водоотводящих систем. Его недостаток – не слишком высокая прочность, конструкцию можно повредить ломом во время чистки от наледи.
Металл с полимерным покрытием. Отлично подходят для строений, крыша которых покрыта металлочерепицей, поскольку легко подобрать подходящий по цвету материал. Устойчивость к низким температурам и коррозии делают стальные желоба с защитной пленкой из полимера неплохим выбором. Единственный минус – ощутимый шум, который возникает в момент прохождения вод по желобам.
Окрашенная листовая сталь. Такие конструкции потребуют периодического обновления покрытия. Не слишком удачный выбор для домов, крытых мягкой кровлей – попадающие вместе с дождевой водой в желоба абразивные частицы постепенно разрушат металл.
Пластик. Прочный и устойчивый к коррозии материал, изделия из которого достаточно легко собрать. Конструкция устойчива к ультрафиолету, не разрушается абразивными частицами, кислотными осадками. Не шумит.
Медь и сплав цинка и титана. Отличаются долговечностью, прочностью и надежностью, однако стоят весьма дорого.

Основные элементы водоотводящей системы

Водосточная система любого типа состоит из стандартных элементов, каждый из которых отвечает за конкретную задачу:

Желоба. Стекающая с крыши вода поступает в желоба, расположенные по периметру здания.
Водосточные трубы. Из желобов стоки по трубам отводятся вниз.
Воронки. Соединяют вместе желоба и трубы.
Заглушки. Элементы, которые контролируют скорость стекания осадков, служат ограничителями.
Переходники и муфты. Детали, с помощью которых прямые участки конструкции соединяются вместе.
Тройники, колена, угольники. Используются для распределения вод, приближения водосточных труб к поверхностям стен, для углов.
Кронштейны и держатели. С их помощью закрепляют желоба.
Хомуты и штыри – крепеж для труб.

Проектируя водостоки для крыши частного дома своими руками, принимают во внимание:

Диаметр желобов и труб. В каждом случае их подбирают индивидуально, учитывая площадь кровли, обильность осадков в регионе, угол наклона скатов. Средние параметры для небольших строений (дачных домов, гаражей) – d желоба 7-11,5 см, d трубы – 5-7 см; для коттеджа или дома средней площади – d желоба 11,5-13 см, d трубы 7,5-11 см.
Расположение водосборных и водоприемных элементов. Схема зависит от типа кровли и длины свеса. Трубы, как правило, устанавливают в углах здания.
Количество материалов. Для точного расчета потребуется высчитать общий метраж желобов (периметр строения и небольшой запас примерно в 5 %). Количество воронок и труб нужно определить самому, ориентируясь на длину стен – их устанавливают на расстоянии 10 м друг от друга. Длина трубы зависит от высоты здания (от уровня почвы до свеса). Распределительные, угловые и соединительные части конструкции определяют индивидуально, принимая во внимание конфигурацию своего дома.

Изготовление водостоков из стальных листов

Водостоки из оцинкованной стали – наиболее популярный и бюджетный вариант. Для изготовления водоотводящей системы можно использовать листовой металл с полимерным покрытием, отличающийся большей устойчивостью ко внешним воздействиям, порядок работ останется тем же.

Материалы и инструменты

Для создания водостока своими руками потребуются:

листовой материал толщиной 0,5 мм;
молоток;
плоскогубцы;
ножницы по металлу;
маркер для разметки.

При выполнении работ нужно принимать во внимание, что ширина заготовки должна быть больше диаметра трубы на 1,5 см – этот зазор нужен для соединения элементов.

Труба

Инструкция по изготовлению трубы:

На металлическом листе выполняют выкройку, исходя из вычисленных ранее параметров. С одного края, идущего по длине листа, нужно провести прямую линию на расстоянии 0,5 см, с другого – с отступом в 1 см.
С помощью ножниц вырезают деталь.
Участок с отступом в 1 см с помощью плоскогубцев загибают под углом 90 °, второй край также загибают, но под небольшим углом.
Заготовку сворачивают в форме трубы, при этом оба загнутых края должны войти один в другой.
Используя молоток, трубу слегка приминают, чтобы придать ей форму и упростить соединение со следующим элементом.

Желоб

Как правильно самостоятельно сделать полукруглый желоб? В идеале, для этой работы нужно специальное оборудование, поскольку без него изделие будет иметь неровную форму, однако при его отсутствии можно попробовать обойтись своими силами.

Из металлического листа вырезают заготовку, накладывают ее трубу или ствол дерева нужного диаметра и с помощью киянки придают заготовке требуемую форму.

Воронка

Деталь состоит из двух разных по диаметру труб стакана, диаметр которого должен быть равен диаметру трубы. Составные части делают самостоятельно, используя описанный выше способ, однако при изготовлении края должны развальцовываться не внутрь, а наружу.

Однако делать воронки самостоятельно не рекомендуется – не имея соответствующих навыков, изготовить их качественно не получится.

Монтаж самостоятельно сделанной водоотводящей системы

Когда все элементы готовы, приступают к сборке водоотвода.

Монтаж может быть осуществлен различными способами, выбор метода зависит от креплений и времени года, когда проводятся работы.

Желательно устанавливать водоотводящую систему еще до того, как была покрыта крыша. Наиболее надежный и удачный способ – установка на стропило или наружную перекладину скатной крыши. Это позволяет защитить подвесные крепежные конструкции от дождя, закрыв их планкой карниза.

Если кровля уже установлена, пользуются другим методом.

Порядок работ

Сначала крепят кронштейны, которые будут поддерживать сточные желоба. Их располагают через каждые 55-60 см, при этом уровень должен снижаться в сторону слива. Держатели следует устанавливать так, чтобы свес кровли заходил примерно на треть полукруга, оставшиеся две трети будут собирать стекающую с крыши дождевую воду.

Для установки кронштейнов на деревянной планке карниза под нужным уклоном пользуются таким методом:

Монтируют самый высоко расположенный держатель.
Устанавливают кронштейн, находящийся на самой низкой точке (наклон увеличивают на 5 мм каждый метр). Если не выдерживать рекомендуемый угол наклона, отвод воды будет затруднен, могут появиться протечки.
Два установленных кронштейна соединяют тонкой веревкой, по стене вдоль веревки проводят линию.
На нужном расстоянии устанавливают остальные поддерживающие элементы, располагая их по отмеченной линии.

После этого проводят установку желоба, на край, расположенный выше всего, ставят заглушку. В местах соединения с желобом трубы вырезают отверстие под воронку, и устанавливают последнюю.

После этих работ приступают к монтажу сточных труб. Для закрепления их вдоль стены используют хомуты.

Если на участке имеется ливневая канализация, трубу отводят к ней. При ее отсутствии, в случае отвода воды в почву, трубу располагают на расстоянии 30-35 см над уровнем грунта.

Советы и рекомендации

Чтобы система не забивалась опавшими листьями, на желоба желательно установить защитные сетки. Они не будут препятствовать сбору воды, но защитят желоба и трубы от крупного мусора.

В готовых системах такая защита почти всегда поставляется в комплекте, а при самостоятельном изготовлении водоотводящей системы ее просто сделать своими руками.

Для этого потребуется металлическая сетка в рулонах. Нарезав полосы, ширина которых чуть превышает диаметр желоба, ее фиксируют на элементах отводящей системы с помощью обычных пластиковых хомутов.

И готовый, и сделанный своими руками водоотвод требуется регулярно осматривать и очищать от загрязнений. Даже металлическая сетка не защитит конструкцию от попадания внутрь грязи, пыли, мелкого сора. Накапливаясь, они могут затруднять отток воды или образовывать засоры в трубах. Это может привести к тому, что вода будет попадать на стены дома и размывать фундамент.

Узнав, как правильно сделать водостоки для крыши своими руками, можно существенно сэкономить, если выполнить все работы по изготовлению и установке произведенной системы самостоятельно. При этом важно тщательно соблюдать технологию проведения работ, а при составлении схемы монтажа точно проводить замеры. Выполненная по всем правилам конструкция будет надежно справляться с задачей и прослужит долгие годы.

Источник: https://stroypomochnik.ru/kak-sdelat-vodostok-svoimi-rukami-vybor-materiala-protsess-izgotovleniya-osobennosti-montazha-gotovoj-sistemy/

Как установить водосток своими руками – правила установки желобов, воронок

Во избежание подмывания фундамента стекающей с крыш водой обустраиваются специальные системы водоотвода. Вне зависимости от используемых для этого материалов стоимость их достаточно большая: несколько уменьшить затраты позволяет сборка водостоков своими руками из подручных материалов.

Какие бывают системы водоотведения

Для изготовления наиболее популярных и распространенных кровельных водоотводов используется оцинкованный металл. Хотя их и нельзя назвать особенно привлекательными, по сравнению с более современными вариантами, однако надежность данных изделий проверена временем.

Обладая навыками жестянщика или просто умелыми руками, смастерить водосток своими руками из оцинковки довольно несложно. Что касается других систем из металла, то наиболее элитными из них считаются изделия из меди и сплава цинка и титана. При значительной долговечности эти системы обладают также внушительной стоимостью.

Более демократичным вариантом считаются металлические водостоки, покрытые защитным слоем полимера. При довольно доступной цене они обладают очень привлекательным внешним видом: если за ними правильно ухаживать, прослужить они могут многие годы.

Что касается полимерных водоотводов для крыши, то для них характерна высокая стойкость к морозу, жаре, солнечному свету. Они довольно прочны и красиво смотрятся. К недостаткам пластиковых изделий обычно относят их высокую стоимость: в особенности этим славятся европейские модели. Однако в этой линейке встречаются и довольно качественные недорогие разновидности. При этом, монтаж пластикового водостока можно выполнить самостоятельно.

Из чего состоят водосточные системы

Крепление водосточных желобов осуществляется при помощи специальных кронштейнов непосредственно под кровельными свесами. Подобной ливневкой оформляется весь периметр крыши, что предполагает наличие внешних и внутренних углов.

При стыковке подобных элементов должна достигаться герметичность, для чего в комплекте имеются специальные соединительные переходники, оснащенные резиновыми уплотнителями. При их отсутствии укладка желобов осуществляется с перехлестом не менее 30 см. Для соединения в этом случае подойдут саморезы.

Чтобы отводить воду, желоба оснащаются отверстиями, оформляемые воронками. Крепление водосточных труб осуществляется прямо на воронки. При значительном весе кровли трубы необходимо сгибать. Для этого водостоки в некоторых случаях комплектуются специальными коленами и универсальными кольцами.

Чтобы закрепить водосточную трубу к стене здания, потребуется применить специальные хомуты, изготовляемые в том же цвете, что и весь набор. Все эти элементы служат для сборки водосточной системы требуемых параметров и формы. Отправляясь за покупкой, рекомендуется захватить с собой план здания: это позволит специалистам в магазине провести быструю комплектацию всех необходимых элементов.

Как монтируется водосточная система

Самой сложной задачей является установка кронштейнов под водостоки. Нужно взять во внимание, что во время этой процедуры важно соблюдение небольшого уклона по направлению к воронкам. Обычно данный уклон делается не менее, чем 3 мм: если есть желание сделать отведение воды более быстрым, его можно увеличить до 10 мм. Достаточно часто выполняется установка отливов на крышу своими руками, что позволяет экономить деньги.

Крыши с длиной фронтона менее 10 м оснащаются только односторонними уклонами. Более длинные системы имеют по центру дополнительные воронки и водосточные трубы, формирующие слив с крыши. Используется также вариант с высокой точкой по центру фронтона, от которой наклон идет в обе стороны.

Проводя монтаж водосточного желоба своими руками, чаще всего начинают с установки самых высоких кронштейнов. Далее проводится фиксация самого нижнего элемента, во время чего учитывается необходимый уклон. Натянув между ними шпагат, довольно просто провести установку всех стальных держателей.

Прежде чем приступать к формированию уклона, важно проверить горизонтальность используемой в качестве ориентира линии. Обычно за направление берут фронтальную ветровую доску, которая нередко устанавливается не по уровню. Проверку лучше всего осуществлять с помощью нивелира или гидроуровня. Если используется пузырьковый уровень, то его длина должна быть не менее одного метра.

Сколько потребуется кронштейнов и как их крепить

Расчет необходимого количества кронштейнов для крепления водосточной системы провести несложно. Как правило, при их установке используется шаг 50-60 см. Поэтому вначале суммарная длинна стены делится на этот показатель. К полученному результату добавляется единица, для обозначения крайнего кронштейна.

Таким образом высчитывается требуемое количество кронштейнов на одну стену. Подобным образом рассчитываются остальные участки. В случае, если стены имеют нелинейную конфигурацию, подсчет проводится поштучно, с обязательной поддержкой угловых элементов по обеим сторонам.

Что касается крепления кронштейнов, то для этого обычно используются три способа:

Прибивание гвоздями на кровельные стропилины. Удобнее всего это делать до постилки кровельного материала: крепление в таком случае происходит без каких-либо проблем.
Установка на ветровой доске. Для пластиковых отливов этот вариант является единственным из возможных. Другие системы можно крепить иначе.
Крепление на крайнюю доску обрешетки или настила под сплошным кровельным материалом. Данный тип установки также можно реализовать только до постилки кровельного материала.

Еще раз стоит напомнить, что при креплении кронштейнов важно не забыть об угле уклона. Металлические изделия можно согнуть любым подручным способом. Также для этого имеется специальное приспособление – крюкогиб: его продают в тех же отделах, что и водостоки.

Следует добиваться такого расположения водосточного желоба, чтобы кровельный настил заканчивался не дальше его половины. Лучшее расположение выверяется в промежутке от половины до трети размера изделия. Это даст возможность большей части желоба участвовать в улавливании воды, что особенно актуально в сильные дожди.

Оптимальный уровень монтажа

Также следует знать то, на какой высоте по отношению к кровельному материалу следует устанавливать желоб. В регионах с не очень обильными снегопадами, а также на кровлях со значительным углом наклона, крепление может проводится на любой понравившейся высоте. В других случаях желоб опускают, чтобы не допустить попадания в него снега при схождении с крыши.

В тех случаях, когда более низкому расположению желоба препятствуют конструкционные особенности кровли, следует использовать снегозадержатели. С помощью этих изделий предотвращается массовое схождение снега с крыши: он в таком случае тает постепенно, скатываясь вниз небольшими частями. Угроза повреждения ливнестока в таком случае отсутствует.

Как установить желоб своими руками

После закрепления кронштейнов проводится укладка желобов. В зависимости от используемой системы алгоритм действий, как сделать водосточные желоба своими руками, может отличаться. Один из вариантов предполагает наличие на краях изделий специальной канавки. Она служит для продевания концов кронштейнов, с последующим доворотом желоба на место.

Для крепления кронштейны оснащаются специальными язычками. Во втором случае местом старта монтажа служит фронтонная доска со специальными замками, в которые потребуется вставить внутренний желобный край. Далее проводится поочередное вдавливание замков на лицевой поверхности кронштейнов.

Для того, чтобы соединить обе части водостока, применяют специальные соединители, оснащенные резиновыми уплотнителями. Стоят они не дешево, поэтому довольно часто практикуется укладка двух желобов с перехлестом в 30 см.

В таком случае важно достигнуть расположения стыка по направлению тока воды. Чтобы увеличить герметичность, место стыковки желобов прокладывается резиновой полоской. Для соединения подойдут обычные саморезы. Закрепленный желоб оформляется заглушками по обоим концам.

Как установить воронки

После того, как все желоба собраны и зафиксированы на кронштейны, следует провести установку воронок. Для этого используются наиболее низкие точки. Угловые воронки монтируют с отступом от края на 20 см. Для выпиливания посадочного места обычно применяют ножовку.

Готовый вырез оформляется воронкой, с зацепом по наружному краю желоба. Далее ее нужно завести на второй край и там зафиксировать специальным зажимом.

Монтируем водосточные трубы

Воронки служат местом крепления водосточных труб. На крышах с большим свесом воронка дополнительно оснащается поворотником, упрощающим подведение и фиксацию трубы. Крепление проводится специальными хомутами, которые тонируются в общий цвет всей системы. Завершает монтаж водостока укладка поверх желоба металлической сетки, защищающей систему от посторонних предметов.

Самодельные водостоки из подручных материалов

Стоимость готовых водосточных систем довольно значительна, что стимулирует некоторых умельцев мастерить водостоки своими руками из подручных материалов. Один из вариантов предполагает использование для этих целей пластиковой канализационной трубы значительного диаметра (не менее 110 мм). Ее разрезают на две равные части для получения жлобов. Водосточные трубы изготовляют из того же материала, но с меньшим диаметром.

Что касается кронштейнов, то их можно приобрести или изготовить самостоятельно. В более дешевом исполнении самодельного водостока в качестве материала используются пластиковые бутылки (детальнее: «Как сделать водосток из пластиковых бутылок своими руками»). Хороший желоб таким образом не изготовишь, а вот воронки выходят довольно удачными.

Источник: https://kryshadoma.com/vodostok/kak-ustanovit-vodostok-svoimi-rukami-pravila-ustanovki-zhelobov-voronok.html

Как сделать металлические и пластиковые водостоки для крыши

Ради продления срока службы фундамента стекающую с кровли дождевую воду необходимо отводить подальше от здания. Эту функцию выполняют металлические либо пластиковые водостоки для крыши. Из данной публикации вы узнаете, как правильно сделать систему кровельного слива своими руками.

Монтаж металлических водостоков

Первым делом мы рассмотрим устройство водослива из полукруглых элементов заводского изготовления, изображенных на фото.

Монтажный комплект состоит из таких деталей:

сточные трубы и желоба;
угловые элементы;
кронштейны с хомутами и крюки для подвеса труб и желобов соответственно;
воронки;
торцевые заглушки;
колена под трубопроводы;
полусферические соединители желобов.

При сборке также используются дополнительные материалы – герметик, резиновые прокладки и средства крепежа – заклепки, шурупы по металлу.

Составление схемы и подбор деталей

Поскольку производители предлагают 2 типоразмера труб и желобов, перед закупкой комплектующих нужно подобрать соответствующий диаметр и составить схему водосливной системы.

При составлении чертежа руководствуйтесь следующей инструкцией:

Рассчитайте площадь каждого ската крыши в отдельности. Если она не превышает 250 м², берите желоб шириной 125 мм и трубу Ø90 мм. В противном случае стоит предусмотреть элементы размером 150 и 100 мм соответственно.
Замерьте длину кровельного свеса вдоль каждой стены коттеджа или дачи. Расставьте по углам здания сливные воронки и трубы из расчета 1 водоотлив на 10 м протяженности свеса.
В зданиях сложной формы (например, L-образный дом) сливы располагайте на внешних углах, поскольку от внутренних сложнее организовать ливнесток.
Правильная прокладка желобов производится с уклоном 3—5 мм. Учитывайте данный факт при подсчете количества материалов.
Крюки крепления монтируются на кровельную обрешетку или карнизную (лобовую) доску. В первом случае выдерживается шаг установки 60—90 см, во втором – не более 50 см.

Рекомендация. Если длина свеса кровли с одной стороны превышает 20 м, предусматривайте установку дополнительной трубы посередине, иначе водосточная система не справится с отведением интенсивных осадков.

Вертикальные стоки в виде труб крепятся к стене на кронштейнах, максимальное расстояние между ними – 1,5 м. Высота нижнего среза водослива над землей – не больше 30 см. В качестве крепежа используются только оцинкованные саморезы либо гвозди.

Как собрать систему

Чтобы смонтировать металлические водостоки своими руками, подготовьте стандартный набор измерительного и слесарного инструмента плюс дрель для сверления стен под кронштейны. Одно предостережение: применяйте резиновый молоток и ножницы по металлу вместо болгарки, дабы не испортить порошковую краску деталей.

Сборка водосливной системы производится в таком порядке:

Установите крюки с учетом уклона. Технология следующая: закрепите 2 угловых подвеса на расстоянии 10 см от края, а потом остальные с равномерными промежутками.
Если длина свеса составляет больше 10м и нужно ставить 2 воронки по бокам, при монтаже кронштейнов предусмотрите «разуклонку» желобов с высшей точкой посередине стены. Тогда вода с крыши равномерно распределится на 2 слива.
Примерьте желоб и нанесите точку присоединения воронки. Вырежьте дно по контуру отверстия, при нужде подогните резиновым молоточком.
Зацепив воронку за передний край сточного элемента, прикрепите ее к желобу. Для этого нужно загнуть лепестки резного фланца, как показано на картинке. Поставьте торцевые заглушки.
Вместе с помощником вставьте желоб в задние углубления крюков, опустите передний край и защелкните его в замке.
Установите угловые элементы. Чтобы соединить их со сливами, используйте специальные замки. Торцы элементов подводятся друг к другу встык и фиксируются соединителем, чья прокладка заранее намазывается герметиком. Таким же образом желоба наращиваются по длине.
Смонтируйте сточные трубы из прямых и наклонных участков, соединяемых коленами. Каждая верхняя деталь вставляется внутрь нижней, начиная от воронки. Закрепите элементы на кронштейнах.

Важный момент. После защелкивания желоб нельзя двигать, иначе вы рискуете содрать полимерное покрытие. Элемент важно сразу поставить в проектное положение.

Самый ответственный этап монтажа водосточной системы – правильная установка крюков, собрать и повесить желоб гораздо проще. Кронштейны, прикручиваемые к обрешетке, надо устанавливать перед монтажом кровельного покрытия, иначе профлист или металлочерепицу придется поднимать. Каждый крючок необходимо согнуть таким образом, чтобы подвес оказался на проектной высоте.

Совет. Лучший способ соблюсти расчетный уклон натянуть между крайними кронштейнами шнур и по нему выверять крепление остальных.

Другой путь – ставить короткие крюки на лобовую доску с меньшими промежутками (при условии, что карниз зашит деревом, а не пластиком). Уклон будущего стока выдерживается за счет крепления кронштейнов с небольшим вертикальным смещением. Подробно процесс сборки показан на видео:

Коробчатые желоба – особенности установки

Домовладельцам, желающим самостоятельно собрать водоотливы квадратной формы, придется учесть несколько нюансов. Монтаж ведется по той же технологии, но часть операций делается иначе:

под воронку вырезается прямоугольное отверстие;
соединение угловых деталей с желобами выполняется внахлест с фиксацией заклепками и промазыванием стыка герметиком;
воронка крепится на 4 заклепках, посадочный фланец покрывается герметиком.

При стыковке прямых и угловых элементов величина нахлеста составляет 5 см. Чтобы вставить одну деталь в другую, необходимо подрезать верхний загнутый край.

О пластмассовых водосливах

Если вы хорошо усвоили методику сборки водостоков из крашеной стали, то монтаж ПВХ – систем не составит большой проблемы. Порядок работ и технология выполнения сохраняется, но есть ряд отличий:

диаметр малой трубы составляет 87 мм;
ввиду малого веса деталей устроить водосточную систему можно в одиночку;
максимальный шаг установки крюков – 50 см;
воронка представляет собой отдельный элемент, встраиваемый в желоб, отверстие вырезать не требуется;
пластмассовые детали допускается резать болгаркой, но придется зачищать наплывы;
расстояние между хомутами труб – не больше 150 см.

Стальные и пластиковые водоотливы одинаково «боятся» схода снежных масс с крыши. От большого количества снега первые деформируются, а вторые могут сломаться. Поэтому на кровле обязательны снегозадержатели, а внешний край желоба должен опуститься на 2 см ниже линии уклона покрытия, как изображено выше на схеме.

Самодельные отливы из канализационных труб

Стоимость качественной металлической «водосточки» довольно существенна, да и пластиковая по цене ненамного дешевле. Поэтому для подсобных построек, бань и сараев есть более экономные варианты, сделанные из подручных материалов:

водосливы из кровельной оцинковки;
канализационных ПВХ – труб Ø110 мм;
пластиковых бутылок;
старых пластмассовых труб диаметром 8—15 см.

Из одной разрезанной трубы выходит 2 водостока

С точки зрения эстетичности и простоты изготовления, наиболее приемлемый вариант – трубы ПВХ для внутренней канализации с малой толщиной стенки (серого цвета). Превратить данный материал в самодельную водосточную систему можно так:

Желоб изготавливайте из цельной трубы путем разрезания на 2 части болгаркой. Если нужна торцевая заглушка, вставьте её заблаговременно и разрежьте пополам вместе с трубой.
Воронку делайте из ПВХ – тройника, а лучше – крестовины, тогда получите 2 детали из одной.
Крюки придется изготовить из полосовой стали толщиной 1,5—2 мм. Полукруглый изгиб под желоб выполняется отстукиванием молотком вокруг железной трубы Ø100—120 мм.
Стыковка элементов производится внахлест, после чего фиксируется саморезами.
Хомуты с креплением на дюбель для водоотводов надо купить в ближайшем сантехническом магазине.

Как собирается водоотвод из пластмассовых труб, расскажет мастер в своем видео:

Заключение

Современные системы водослива конструируются с прицелом на простоту монтажа, поэтому с данными работами справится любой желающий домовладелец. Правильность установки проверяется наполнением желоба водой в самой высокой точке. Чтобы каналы не забивались крупным мусором и листьями, желоба закрываются сверху специальной сеткой.

Инженер-конструктор с опытом работы в строительстве более 8 лет. Автор и главный редактор всех статей на сайте «qustu.com».
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Источник: https://qustu.com/kak-sdelat-metallicheskie-i-plastikovye-vodostoki-dlya-kryshi/
