Мангалы с крышей для дачи: примеры и конструирование своими руками
Без сочного шашлыка, пропитанного ароматным дымком, трудно представить себе отдых на природе. Поэтому каждый уважающий себя владелец дачи старается обзавестись мангалом – простым и удобным приспособлением для жарки мяса и рыбы.
На первый взгляд его конструкция не требует никаких доработок. Сделал железный ящик на ножках, насверлил в нем отверстий, разложил шампуры и готовь себе на здоровье. Однако, уже при первом «боевом крещении» мангала возникает несколько вопросов:
- Дым во время растопки хочется убрать подальше от места отдыха.
- Неожиданный ливень может испортить работу домашнего кулинара, залив угли и мясо.
Некоторые пытаются решить эти две проблемы «одним махом», поставив передвижной мангал в летней беседке. Это избавляет от необходимости постоянно бегать к нему для проверки готовности шашлыка, но наполняет беседку дымом. Лучший выход из положения — мангалы для дачи с крышей. Они защищают очаг от дождя, делая процесс жарки комфортным и быстрым.
Виды и конструкции мангалов с крышей
По способу установки жарочные очаги с навесом можно разделить на две группы:
Следующая градация относится к функциональным возможностям. Она делит мангалы на профессиональные и простые. Первые кроме жарочного отделения оснащаются коптильней, а также имеют удобный стол для подготовки продуктов к термообработке. В самых продвинутых конструкциях присутствует рабочий стол и компактная варочная печь с дымоходом.
Профессиональный стационарный мангал
Простые мангалы оснащенные крышей – лучшее решение для тех, кто не хочет тратить время на готовку сложных блюд, предпочитая им классический шашлык или рыбу, запеченную над дымом. Функциональные возможности такого очага можно расширить, установив вертел для горячего копчения мясных тушек.
Если цель ваших загородных поездок не дачный участок, а живописный берег реки или лесная опушка, то лучше купить разборный мангал. На природе такой мобильный очаг приводится в рабочее положение за несколько минут.
Разборный мангал – красиво, компактно и недорого
Самый простой стационарный мангал под крышей состоит из двух функциональных единиц: миниатюрного навеса и передвижной жаровни. Такую конструкцию можно сделать самостоятельно из подручных материалов.
Построив деревянный домик для жаровни на своем участке, вы избавите гостей от дыма, защитите себя и очаг от погодных капризов.
Металл, прошедший через искусные руки кузнеца, приобретает отличные декоративные качества. По этой причине высоким спросом пользуются изделия, в конструкции которых используется художественная ковка и патинирование.
Кованый мангал – достойное украшение дачного участка
Фантазия мастеров огня и металла неисчерпаема, поэтому дачникам и владельцам загородных усадеб предоставляются широчайшие возможности для выбора.
Кованые мангалы — предложения на любой вкус и кошелек
Рассматривая конструкции с навесом, следует несколько слов сказать о кирпичных и каменных очагах. Их основа — жарочный ящик под шампуры или гриль-решетку остается неизменной. В остальных частях такой конструкции скрыт творческий потенциал, воплощаемый в зримый образ фантазией мастера.
Мангал из кирпича — красиво, комфортно и добротно
Ориентировочная стоимость готовых мангалов с крышей
Разброс цен на изделия с навесом достаточно широк. Недорогие цельнометаллические и разборные конструкции можно приобрести за 8 000 — 14 000 рублей.
Ценники на мангалы, украшенные ковкой, стартуют с отметки в 17 000 и заканчиваются на уровне 45 000 рублей. В этом же стоимостном диапазоне находятся конструкции с компактной печью и чугунным котлом (казаном).
За профессиональные модели, оснащенные большой жаровней с вертелом, коптильней и плитой, продавцы просят от 60 000 рублей.
Как сделать простой мангал из металла с крышей?
Простота мангальной конструкции вызывает у домашнего мастера желание сделать ее своими руками. Действительно, самостоятельная сборка мангала с навесом выгодна как в экономическом плане, так и с точки зрения приобретения навыка работы с металлом.
Прежде, чем сделать эскизный чертеж, нужно продумать размеры и узлы соединения основных частей: боковин, опорной рамы и крыши.
Следующий шаг – выбор материала. Для крыши отлично подходит металлочерепица, сотовый поликарбонат или шифер. Для сборки боковин можно взять профильную трубу небольшого сечения (30х30х1,5 мм или 40х40х1,5 мм). Она достаточно легкая и жесткая. Элементы кованого декора покупаются отдельно и крепятся к раме после завершения сборки.
Мы рассмотрим два конструктивных варианта самостоятельного изготовления:
- Компактного (с двумя короткими полочками и дровником).
- Большого (с широкими боковыми подставками для подготовки продуктов).
Компактный цельносварной мангал в собранном виде выглядит так:
Для его изготовления нужно сделать:
- две боковины с опорными полозьями;
- решетку дровника и держатель жарочного ящика;
- жарочный ящик;
- крышу.
Стойки боковин можно оставить прямыми, но лучше смотрится гнутый профиль. Самостоятельно выгнуть его скорее всего вы не сможете. Поэтому заранее узнайте, где находится цех металлообработки. После закупки профиля отрежьте две трубы длиной 2,3-2,5 метра и отвезите их на гибку, приложив к ним свои эскизы боковин.
Сварив боковые рамы, можно приступать к изготовлению решеток дровника и держателя жаровни.
Для того, чтобы сделать мангал из металла с крышей своими руками без перекосов нужно максимально точно выполнить сварку боковых рам и решеток в единую конструкцию. Для этого боковины устанавливают параллельно друг другу на ровной горизонтальной поверхности. Пока ваш помощник держит их вертикально, вы при помощи струбцин фиксируете к ним обе решетки.
Выверив уровнем положение соединяемых элементов, их крепят сваркой в точках контакта. Последняя операция – установка профиля поперечин крыши и крепление к ним саморезами кровельного листа из металлочерепицы.
Жаровня изготавливается в последнюю очередь, по фактическим размерам проема в решетке держателя. Возьмите для нее металл потолще (не менее 3 мм), чтобы через несколько лет вам не пришлось заваривать прогоревшие участки. Готовя эскиз жарочного ящика, сделайте его размеры на 2-3 мм меньше длины и ширины проема в решетке держателя.
Это нужно для того, чтобы раскаленный металл, расширяясь, не деформировался о рамку держателя. Для фиксации жаровни в проеме будет достаточно двух широких боковых ручек, приваренных по бокам.
Следующая конструкция — большой мангал с крышей. В нем можно разместить все необходимое для шашлыка (специи, овощи, шампуры, мясо) и выложить на тарелки для остывания поджаренное мясо и рыбу.
По своей конструкции большой мангал не сложнее компактного, но профильной трубы (40х40х2 мм) для его сборки придется закупить побольше. Основу для крепления крыши можно сделать из гнутого профиля (как на фото) или из двух кусков прямого, сварив его «домиком».
Последовательность рабочих операций следующая:
- Нарезаем трубу для изготовления боковин с полкодержателями.
- Свариваем боковые рамы.
- Соединяем их в пространственную конструкцию при помощи 4-х отрезков поперечного профиля (крепим его к нижним и верхним концам стоек).
- Варим решетку держателя жаровни и фиксируем ее к готовой конструкции.
- К верхним концам стоек крепим на сварке гнутую трубу для монтажа профлиста крыши.
- Отрезаем по размеру профилированный лист и фиксируем его саморезами на трубах.
- Украшаем каркас кованым декором (при желании).
Источник: https://greensector.ru/pechi-i-mangaly/mangaly-s-kryshejj-dlya-dachi-primery-i-konstruirovanie-svoimi-rukami.html
Мангалы с крышей из металла: фото и чертежи с размерами
Посмотрев мангалы с крышей из металла на фото, можно выбрать свою особую конструкцию для обжарки мяса. Стальные, чугунные и кованые жаровни прослужат не один год, а навесы над ними позволят приготовить шашлык даже под дождем, поэтому установить его можно в любом месте вашей дачи или участка. Сами металлические конструкции намного разнообразнее, чем кажется, поэтому стоит узнать о них больше.
Характеристики и преимущества
Купить мангал из металла для дачи несложно, но не каждая конструкция обладает теми же преимущества, что и ее аналоги. Стальная или железная модель всегда конкурировала с кирпичной. Но почему же все-таки стоит обратить внимание на устройство из металла? Основные преимущества:
- Дачный мангал из такого материала отличается пожаробезопасностью. Даже если в расчетах модели были допущены небольшие огрехи, близлежащие предметы не будут воспламеняться.
- В отличие от жаровен из кирпича, железные или стальные не являются стационарными. Их не нужно специально закутывать на зиму, достаточно просто перенести в сухое, недоступное для снега место.
- Кованые мангалы легче изготовить вручную. Начальные навыки по работе со сварочным аппаратом — единственное, что необходимо для собственноручного строительства. Кроме того, стационарный мангал из камня или из кирпича необходимо строить не меньше месяца. Чтобы сделать металлическую конструкцию, нужно всего несколько часов.
Один из немногочисленных недостатков, присущий стальным моделям, — меньшая эстетичность. Каменная конструкция выглядит изящно. Металлический мангал тоже можно украсить, но это очень сложно. Без соответствующего опыта собственноручное декорирование невозможно. Еще одним минусом можно назвать низкую долговечность. Мангалы из камня прослужат в несколько раз дольше таких же вариантов из кирпича.
Разновидности конструкций с фотогалереей
Мангальница классифицируется по 3 параметрам: способы установки, методы жарки и особенности конструирования. По первому признаку жаровни разделяют на такие:
- Разборная конструкция наиболее распространенная, поэтому она очень популярна. Ее части могут соединяться как конструктор или крепиться с помощью болтов. Как правило, ее стенки обладают достаточной толщиной, чтобы эксплуатация могла длиться более 5 лет. Здесь, чтобы крыша была не очень тяжёлой, что даст возможность быстро её установить или снять. Каждое фото можно увеличить нажав на него:
- С колесиками для тех, кому важно частой перемещение по территории.
- Стационарные мангалы представляют собой массивные конструкции, которые встраиваются в беседки. Обычно жаровни ставят на пол, а иногда их могут сразу монтировать в бетонные основания. К ним можно отнести мангалы для дачи с крышей. Они слишком тяжелые, чтобы их можно было мобильно передвигать, но в очень редких случаях такие конструкции можно разбирать.
Особенности конструирования также имеют немалое значение для мангала. Такие незначительные приспособления, как крючки для держания шампуров или решетки для хранения подносов и многих других важных предметов, — маленькие хитрости подобных изделий. Они необязательны, но во многом облегчают процесс приготовления.
Более важной особенностью конструирования представляется барбекю. Этот мангал распространен в Америке и Австралии, он выглядит как металлическая чаша на подставках и с решеткой наверху. Она предназначена для стейков и плоско нарезанных овощей. В странах СНГ этот тип не распространен.
Существуют специальные мангалы под казан, предусматривающие панель или приваренную треногу-держатель для котла. Как правило, первый вариант имеет пристройку к обыкновенному мангалу. Вторая модель встречается реже — это наземная железная чаша с прикрепленной треногой.
Подробная инструкция для изготовления своими руками
Металлические мангалы с крышей являются наполовину стационарными и разборными, в зависимости от модели и способа строительства. Их трудно переносить на другие места, но вполне возможно. Такие конструкции предназначены для защиты мяса от дождя или людей от солнца, если навес довольно широкий.
Создать мангал с крышей своими руками из металла нетрудно. Однако для начала следует детально ознакомиться с основами, изучить сварочный аппарат или проконсультироваться со специалистом. Начинать действия без консультации может быть крайне опасно. Чтобы осуществить задуманную работу, подойдут чертежи и фото. Такие схемы имеют одинаковую полезность. Вот вам несколько примеров, кликните на чертеж, чтобы хорошо рассмотреть размеры.
Прежде чем делать мангал из металла своими руками, следует подготовить инструменты: сварочный аппарат, болгарка, дрель, рулетка и уровень. Если предусматриваются деревянные полочки с жаровней, понадобятся принадлежности для работы с древесиной.
Чтобы сделать мангал из металла своими руками, в список материалов можно внести следующие детали: профильные трубы 40×40 мм, металлические уголки и листы толщиной 4-5 мм. Для кровли крыши сгодится черепица, профнастил или те же металлические листы. Главное, чтобы материал был устойчив к высокой температуре и коррозии. Крышу над мангалом можно выложить шифером или керамической черепицей. Применение поликарбоната нежелательно, так как он пожароопасен.
Мангал из металла с крышей целесообразнее начинать с отсека для дров, непосредственно с жаровни. Оптимальные размеры для нее — 20-25 см в ширину, показатели длины не ограничены, но желательно, чтобы они были не меньше 30 см. Этого будет вполне достаточно для стандартных шампуров с 7 кусками шашлыка.
Профессионалы всегда сваривают жаровню высотой в 20 см. Таким образом, расстояние между мясом и дровами/углем будет достигать оптимальных 70-80 мм. Чтобы поддерживать жар, нужно проделать ряд небольших дырочек диаметром в 15 мм в длинных частях жаровни.
Далее изготовляется каркас. Обычно он насчитывает 4 вертикально расположенных стоек, хотя их может быть как шесть так и две, которые нужно сварить с горизонтальными перегородками внизу, на уровне с жаркой и наверху. Стоит заметить, что все перегородки не прикрепляются в той стороне, где не стоит повар, кроме планки прямо над крышей. Схема учитывает рост кулинара. Все подробности и нюансы можно посмотреть на видео, в самом конце не забудьте посмотреть все размеры деталей, которые использует мастер.
Когда каркас готов, следует изготовить крышу и держатель под нее. В учете с печкой кровля должна располагаться на высоте 50 см. Обычно под крышей нужно сделать квадрат из прутьев, к которому следует прикрепить кровельный материал. Но если стандартный козырек делать не предполагается, под крышу можно приварить изящные декорирующие детали. Желательно, чтобы кровля не располагалась горизонтально, лучше делать со скидкой назад или по бокам. Таким образом дождевая вода не будет мешать повару.
Ну и ещё несколько вариантов разных конструкций и разных дизайнов.
Мангалы с крышей, фото которых отличаются, предусматривают многочисленные декорирующие элементы. Иногда они могут иметь не столько украшающий, сколько практичный смысл. Однако изготовить их из металла своими руками неопытному хозяину дачи не под силу. Тогда можно пойти простым путем: приобрести элементы у мастеров, а после этого самостоятельно приварить их к конструкции.
Источник: https://mangalka.com/mangal/foto-metallicheskih-mangalov-s-kryshej.html
Как сделать крышу на мангал
Строить или не строить крышу для мангала, подобная проблема может возникнуть только у новичка или очень ленивого человека. Большинство опытных шашлычников могут подтвердить, что каждый третий праздник или застолье с планируемым приготовлением барбекю или жареного мяса с овощами на шампурах оказывается испорченным из-за плохой погоды. Поэтому в большинстве случаев любители загородного отдыха и настоящие ценители жареного мяса строят мангалы для дачи с крышей и массой дополнительных полезных приспособлений.
Какие варианты мангала предпочесть
Если посмотреть на существующие схемы и конструкции уличного мангала, то становится ясно, что крыша для мангала — это не только способ защитить жаровню с раскаленными углями от ветра и непогоды, это возможность сделать процесс приготовления максимально комфортным и удобным:
- Если сделать крышу мангала достаточно широкой, то можно уберечь от непогоды запасенные продукты и приготовленный уголь с дровами, и главное — сохранить сухим рабочее место повара;
- Правильно спланированная крыша для мангала с дымоходом позволяет избавиться от большей части едкого дыма, для этого достаточно сделать вентиляционный люк с продувным каналом;
- Классический мангал для дачи с крышей предусматривает более сложную закрытую конструкцию жаровни с вытяжной трубой из металла или камня, которую можно также использовать для холодного и горячего копчения.

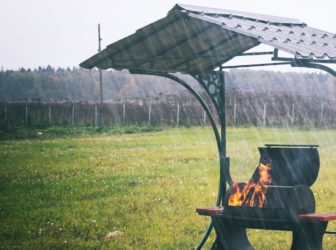

Поэтому вместо рискованных трюков под дождем, как на фото, есть смысл позаботиться хотя бы о простейшей защите и построить мангал с крышей своими руками.
Простейшие схемы крыши над мангалом
Конструктивно крышу для мангала можно сделать в одном из трех вариантов:
- В виде металлической надстройки над стальным или чугунным корпусом мангала. Крышу можно сделать съемной, или использовать подобную схему для небольших переносных мангалов;
- В форме отдельно стоящего навеса над мангалом из камня или металла. При желании навес можно сделать универсальным, и использовать пространство под навесом для застолья после окончания процесса жарки;
- Большие стационарные конструкции в большинстве случаев предпочитают сделать в виде одной постройки с варочной поверхностью, коптильней и камином. В этом случае крышу можно сделать в виде беседки или пристройки к летней кухне.
Самый простой вариант крыши можно сделать в виде легкого тканевого навеса из полиэфирного или плотного тента, при условии пропитки полотна антипиреновыми составами. Но такая схема крыши подходит больше для походных условий или отдыха на природе, при постоянном использовании полотно быстро пропитывается запахами и испарениями и теряет привлекательный внешний вид.

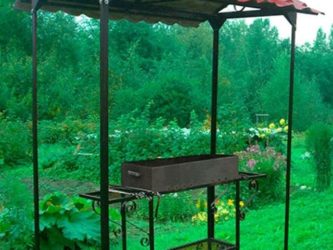

На следующем месте по трудоемкости стоит простой четырехстоечный мангал с арочным вариантом крыши и дровяной полкой. Размеры конструкции указаны на чертеже.
Для постройки навеса-крыши потребуется четыре отрезка стальной трубы, диаметром в ¾ дюйма и длиной 220 см, станок для гибки арматуры, лист металла 140х125 см, а также стальная сетка и полудюймовый трубчатый профиль, длиной 300 см.
Первоначально потребуется сделать арочную крышу для мангала. Изогнуть стальной 2-х миллиметровый лист руками достаточно сложно. Поэтому, если нет навыков формирования кривых и дутых металлических поверхностей с помощью выколотки на деревянной оправке, лучше сделать арочный профиль на подходящем гибочном оборудовании в ремонтной мастерской.
Вертикальные трубчатые стойки можно приварить прямо к стальному корпусу мангала, в нижней части конструкции необходимо сделать полку под дрова из полудюймовой трубы. Отрезки профиля прихватывают точками сварки, но не сваривают полноценным швом, пока не будет собран корсет и опора для крыши.
Конструкция мангала с крышей получается неустойчивой, поэтому на торцах вертикальных стоек необходимо сделать стальные пластины, через которые всю конструкцию можно крепить к бетону или любой другой опорной поверхности. Подобную конструкцию можно сделать переносной, если вместо дров на нижнюю полку уложить груз, например, мешок с песком или любым другим балластом.

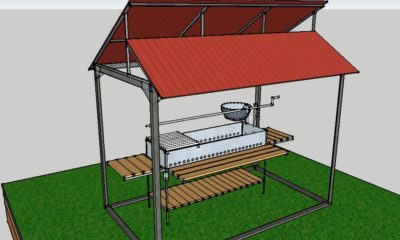

Боле устойчивая и одновременно более жесткая схема крыши мангала изображена на втором чертеже с размерами конструкции. Технология изготовления каркаса навеса аналогична предыдущему случаю, но вместо тяжелой трубы в ¾ дюйма, постройку можно сделать из полудюймового материала. Это позволит снизить вес и одновременно сделать конструкцию мангала с крышей переносной, безо всякого рода утяжелителей.
Конструкций постройки каркасного навеса из металла существует более чем достаточно. Все они отличаются по размерам, весу, устойчивости и прочности, но сделать их ненамного сложнее, чем два предыдущих варианта.
Красота и рациональность кованых конструкций навесов
Пластичность и высокая прочность стали позволяет сделать самые интересные по форме и содержанию навесы и крыши над жаровней мангала. Арочные, гнутые, дугообразные козырьки из металлического листа изготавливаются намного проще и точнее, кроме того, использование кованых элементов позволяет сделать мангал более симпатичным и интересным.
Обязательным элементом удачного варианта крыши принято считать наличием вентиляционного продуха, как на фото. Если в центре, над основной поверхностью арочной крыши сделать закрытый люк с перфорированными боковыми стенками, то практически весь дым и горячий воздух будут уходить через люк, не создавая особого дискомфорта для повара. Крышу люка обязательно нужно сделать изогнутой дугой, чтобы влага, конденсирующаяся с внутренней стороны металлического листа, не скапывала обратно в мангал. В этом случае капли стекают по внутренней поверхности за пределы жаровни.
Стационарные крыши и навесы для мангала
В приведенных проектах опоры под крышу жестко связаны с корпусом мангала. С одной стороны, такое решение облегчает конструкцию и позволяет сделать ее более простой в изготовлении. С другой стороны, усилия от ветра, раскачивающие навес, передаются на корпус жаровни и в итоге могут привести к поломке всего очага. Поэтому более грамотным будет сделать стойки и крышу над мангалом в виде отдельной обособленной конструкции, как на фото.
Преимущества такого решения очевидны:
- Для строительства крыши можно использовать любые доступные материалы, от деревянного бруса до кирпича;
- Стойки не мешают управляться с жаровней, места достаточно для того, чтобы при смене ветра развернуться с подветренной стороны и не дышать гарью;
- Дым, копоть и сажа не оседают на элементах опор;
- При желании высокую коробку мангала можно заменить печкой барбекю, или просто камином.
Традиционно обособленную крышу над очагом строят двумя способами: в виде легкой беседки – навеса или в форме капитального сооружения. Последний вариант чаще всего используется для сборных конструкций, когда в одной постройке из кирпича объединяют печку, мангал и камеру коптилки.
Капитальные конструкции крыши для мангала
Самый интересный бюджетный вариант капитальной крыши можно изготовить из металла, как на фото.
https://www.youtube.com/watch?v=iy9L7ZKsvck

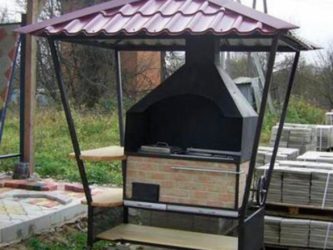

В данном случае в качестве несущей опоры использован корпус кирпичного мангала с дымовой трубой. Чтобы закрепить металлический свод, использованы две прямые вертикальные стойки и две изогнутые дугой опоры, с большим радиусом закругления. Такое решение позволяет одновременно очень жестко зафиксировать свес крыши и убрать опорные стойки из рабочего пространства мангала, чтобы повар мог спокойно готовить и не цепляться руками или посудой за элементы стальной конструкции.
Для полноразмерной печи с мангалом крышу изготавливают в форме навеса или капитальной беседки с фундаментом и площадкой для установки стола со стульями. Для небольшого мангала будет достаточно места размером 2х1м.
Проще всего установить крышу на опорах из деревянного бруса. В таких конструкциях, как правило, используют закрытый очаг и вытяжную дымовую трубу, если этого не сделать, со временем поверхность крыши покроется темным налетом, а под навесом будет постоянно присутствовать прогорклый запах горелого жира. Наиболее сложным элементом любой беседки или навеса является устройство проходной части дымохода через кровлю. Чтобы избежать пожара или деформации дымохода от колебаний крыши, специалисты рекомендуют сделать переходной узел по схеме, приведенной на чертеже.
Какой вариант крыши лучше
Многие мастера на подобный вопрос отвечают прямо — лучшим вариантом будет тот, который вы смогли придумать и сделать сами, исходя из собственного опыта и возможностей.
Для любителей собственноручно готовить мясо и дегустировать его, не отходя от печки, можно посоветовать сделать крышу по подобию финской печи.
Такой мангал или барбекю можно поставить даже в помещении летней кухни, если сделать для защитного колпака – дымохода отдельный вывод за пределы помещения.
Для застолья большой компанией печь и навес нужно сделать в виде отдельной пристройки, удаленной от стола не менее чем на 5-7 м.
Для небольших семейных пикников на даче можно сделать навес в виде небольшой деревянной беседки, под которой поместится небольшой стол и несколько стульев.
Для отдыха на природе потребуется сделать небольшой навес разборной конструкции.
Заключение
Для строительства навеса мангала всегда используются негорючие материалы, лучше всего стальной или алюминиевый лист, профилированная или водопроводная труба. В качестве исключения стойки беседки можно сделать из деревянного бруса, пропитанного антипиреном. Нельзя использовать ондулин, битумную черепицу, поликарбонат и любой другой материал, способный воспламениться при случайном контакте с раскаленными углями.
Что еще почитать по теме?
Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.
Источник: http://ProRoofer.ru/aksessuary/sdelat-kryshu-na-mangal.html
Мангал с крышей своими руками: пошаговое руководство
16.08.2017
Установив мангал с крышей своими руками, можно проводить досуг с комфортом на свежем воздухе. В летние дни трудно постоянно находиться в закрытом помещении. Многие предпочитают выезжать на дачи или приусадебные участки, чтобы приготовить шашлыки на мангале. Лучше, если устройство будет иметь крышу или навес, предохраняющие мангал от непогоды. Это позволит с комфортом провести время возле металлического или кирпичного мангала с крышей, приготавливая вкусные шашлыки.
Преимущества мангала с крышей
Наличие крыши — это признак, по которому можно различать открытые и закрытые устройства. Он не является обязательным атрибутом сооружения. Мангал без крыши, сделанный из кирпича, представляет собой открытую жаровню. Возле него может быть обустроена площадка, где будет осуществляться предварительная подготовка продуктов. Обустройство мангала под крышей на даче имеет массу преимуществ:
- очаг не гаснет при дожде и ветре;
- аккуратный внешний вид;
- комфортная эксплуатация;
- предполагается наличие дымохода.
Возле мангала на улице своими руками можно обустроить площадку с мойкой и столешницей. Если выбран вариант с трубой, то с приходом холодов из нее нужно будет сливать воду, иначе она может растрескаться. Вместе с тем мангал для дачи с крышей имеет внешний вид, заслуживающий особого внимания, поскольку он может основательно изменить дизайн ландшафта участка.
Если внимательно изучить чертежи дачных мангалов с крышей, то их можно подогнать по размерам своего участка. Они в большом разнообразии представлены на сайтах. Воспользовавшись чертежом, можно предварительно сделать эскиз мангала либо барбекю для дачи. Перед началом строительства сооружения потребуется ознакомиться с инструкцией по обустройству.
Удобной конструкцией является мангал с крышей разборный. Он должен быть не только функциональным, но и привлекательным по своему внешнему виду. Подготовка углей на таком устройстве не может не завораживать.
Соблюдение техники безопасности требует внимательного отношения к строительству и эксплуатации мангала на улице. Если требуется передвигать устройство, устанавливая его в наиболее подходящем месте, можно приобрести мангал на колесах. Такая конструкция походного типа может быть укрыта под навесом, а колеса позволят с удобством перемещать устройство с учетом собственных нужд.
Самостоятельную разработку чертежа следует выполнять с учетом масштаба сооружения. Если правильно подгонять все размеры будущего мангала с крышей, то не понадобится обрезать кирпичи в большом количестве. По чертежу можно рассчитать необходимый объем и кирпича, и других материалов.
Материал для крыши устройства
В большинстве случаев в качестве материала для навеса либо крыши на мангал из кирпича применяется листовой металл. Его можно заменить шифером или черепицей. Надежность и привлекательность внешнего вида крыши над мангалом зависит именно от выбора того или иного строительного материала, обладающего определенными техническими характеристиками. Стальной профилированный лист должен отличаться:
- жаростойкостью;
- огнестойкостью;
- корозийной стойкостью;
- термостойкостью;
- влагостойкостью.
Мангал из металла с крышей из профилированного стального листа обычно имеет аккуратный внешний вид. Устройство должно быть функциональным и комфортным в использовании. Мангал под крышей не должен иметь ничего лишнего, поскольку ненужные приспособления будут только мешать в процессе приготовления шашлыка.
Металлический мангал с крышей, изготовленной из профилированного листа, защищен от коррозии благодаря полимерному покрытию материала. Оно не позволяет ржаветь конструкции, делает ее привлекательной за счет цвета, подобранного по стилю участка. Различные цвета материала, броские или умеренные, способны удачно вписываться в любой дизайн ландшафта. Они идеально смотрятся в любом дворе, защищая конструкцию для копчения и жарки от непогоды.
Каркас для мангала с крышей или навесом можно сварить из труб либо металлопрофиля. Крышу можно сделать из шифера, глиняной либо металлочерепицы, а также из поликарбоната. Единственная проблема применения сотового карбоната состоит в том, что для этой цели материал не совсем подходит. Он не только разрушается от высоких температур, но и воспламеняется.
Если садовый мангал будет иметь навес либо крышу, которые защищают продукты и топливо от дождика и ветра, то лучше приобрести материал с небольшим запасом. Крыша, обладающая большими размерами, позволяет полностью закрыть всю конструкцию мангала с казаном, мойкой, столешницей, углем. Форма крыши может быть от простейшей до сложной (полукруглой).
Подготовка к созданию конструкции
Для правильного расчета потребности материала для строительства крыши над мангалом своими руками, следует сделать точный чертеж конструкции. Выбирая полукруглую крышу для мангала, можно обеспечить надежную защиту жаровни с мойкой, дровником и столиком. Арочная форма каркаса может быть изготовлена так, чтобы вода не задерживалась на крыше, а стекала по сторонам навеса. Другие формы зависят от того, какой тип крыши для мангала своими руками запланировано устроить:
- односкатный;
- двускатный;
- полукруглый;
- без трубы;
- с трубой.
Размеры крыши могут быть разными, они зависят от того, какие элементы будут входить в конструкцию.
Она может иметь железное, кирпичное или бетонное основание. Любой из проектов мангалов с крышей предполагает строительство фундамента отдельно, а само устройство может быть создано из кирпича либо из металла.
Своими руками можно установить и чугунный мангал, главное, чтобы на нем было удобно жарить и коптить продукты, защищенные от дождя и ветра навесом, как и сам повар. Устанавливать металлические мангалы с крышей проще, чем выкладывать кирпичную печь под казан,
коптильню, барбекю. Проект предполагает обустройство конструкции, предполагающей наличие:
- каркаса;
- печи;
- крыши;
- столиков.
Инструменты и материалы, которые необходимо подготовить, должны быть следующими:
- сварочный аппарат;
- болгарка;
- уровень;
- рулетка;
- электрическая дрель;
- доски;
- кровельный материал;
- профильная труба.
Даже самый простой мангал либо барбекю с крышкой следует начинать обустраивать с жаровни.
Применение профильной трубы позволяет создавать наиболее простые в плане внешнего вида мангалы для дачи с крышей. Из нее можно сделать стойки, полочку для дров, каркас для укрепления жаровни и крыши.
Эстеты могут заменить трубу стальными прутьями, выполнив кованый мангал. Это позволит сделать каркас более красивым. Использование различных декоративных элементов в большей степени помогает реализовать фантазию, если требуется обустроить кованый мангал.
Выбор кровельного материала имеет большое значение, поскольку под крышей должна располагаться мангальница, которая будет функционировать при высоких температурах. Снизу они являются более высокими, что вызывает появление сверху конденсата. Лучше всего, если крышей из поликарбоната будет обустроена беседка, а не барбекю.
Изготовление конструкции с крышей своими руками
Перед тем как сделать мангал, следует определиться с размерами жаровни, указанными в чертеже.
Оптимальная ширина устройства для шампура с 6-8 кусками мяса и дополнительным местом для колец лука может составлять 22-26 см. Длина жаровни может быть любой. При ее выборе следует соблюдать основное правило, предусматривая 80-120 мм на шампур.
Высота жаровни должна быть равной 180-200 мм. Чтобы мангалом было удобно пользоваться, жаровня должна иметь специальные вырезы на боковых частях, глубина которых составляет — 50 мм.
Это правило должно обязательно соблюдаться, так как угли и шашлык обычно располагаются на оптимальном расстоянии друг от друга.
В целом оно выбирается в зависимости от вида используемого топлива. К примеру, между шашлыком и древесным углем должно быть около 30-70 мм. Для изменения высоты размещения шампуров потребуется вставить в прорези небольшие палочки. Если придерживаться этих тонкостей изготовления мангала под крышей для дачи, можно своими руками выполнить сварку профессиональной жаровни.
Крышка устройства сваривается из огнестойкого кровельного металла, который предварительно разрезан на пластины. Чтобы обеспечить приток воздуха к очагу, в дне жаровни своими руками необходимо проделать дырочки, диаметр которых должен составлять 10-15 мм. Они должны размещаться в шахматном порядке.
Если хозяин устройства пользуется специальным люком для поддува, находящимся в боковой части мангала, то он вместе с колосником под угли позволяет регулировать интенсивность пламени.
Для эффективного розжига необходимо открыть боковую заслонку, что обеспечит поступление воздуха в пространство под колосником через его отверстия.
Наличие кислорода должно стимулировать горение и повышать температуру готовки. Мангал с печью предусматривает наличие дополнительного устройства, которое дает возможность готовить различные блюда в казане. К примеру, в нем можно приготовить рассыпчатый и душистый плов. Конструкции мангалов отличаются друг от друга, поэтому крыши над ними устраиваются разного типа. При наличии специальной вытяжки вместо трубы навес или крыша нужны для защиты устройства от непогоды.
Как сделать фундамент своими руками
Если подготовлены все инструменты и материалы, позволяющие сделать мангал, печь или барбекю, можно начинать с выбора места, где будет заложен фундамент под них. Затем планируются размеры кирпичного мангала, которые обычно указаны в порядовках. Если соединения деталей из металла будут сварными, то необходимо обязательно соблюдать инструкцию по созданию конструкции пошагово.
https://www.youtube.com/watch?v=wqRmvm70a3A
Если для установки выбран кирпичный мангал барбекю, имеющий крышу из поликарбоната, то специалисты рекомендуют предусмотреть коптильню с варочной панелью для казана. Это обеспечит возможность приготовления различных блюд. Поскольку мангалы из металла или кирпича устанавливаются на отдельном фундаменте, то бетонная стяжка должна иметь соответствующую глубину.
Высота стяжки должна определяться количеством рядов: на каждый уложенный ряд кирпича
требуется залить 1,5 см бетонного раствора. Если рядов будет 26, то размещенное в земле бетонное основание должно иметь толщину 39 см. Чтобы залить фундамент, необходимо вырыть котлован, а затем засыпать на его дно песок слоем в 7-10 см. После этого ставится арматурная сетка с соблюдением пространства между ней и песчаным слоем.
Затем используется цементная смесь, после высыхания которой стелется слой рубероида для гидроизоляции. Возведение печи с панелью для казана осуществляется согласно порядовке с соблюдением определенных правил. Строительство печи с коптильней, топкой и мангалом для казана требует применения глиняно-песчаного раствора, так как использование гипсовых и цементных смесей здесь не подойдет.
Раствор должен иметь нормальную жирность. Чтобы проверить эту характеристику, мастерок следует окунуть в смесь, а затем вытянуть. Если на нем остается ровный слой в 2-3 см, то жирность смеси является нормальной. При наличии более толстого слоя взятой пробы смесь является чрезмерно жирной. Снизить ее уровень позволяет добавление песка либо воды.
Швы между кирпичами должны составлять 3-4-мм. Исключением является шов между обычным и шамотным кирпичом, толщина которого составляет 6-13 мм. Часть печи, находящаяся под мангалом, может быть изготовлена из пустотелого кирпича. Для остальной части конструкции используется цельный кирпич.
Обустройство каркаса и крыши
Мангалы с печкой обычно имеют каркас, включающий 4-6 вертикальных стоек, соединяемых с помощью горизонтальных перегородок. Они должны располагаться в 3 местах:
- внизу;
- на уровне жаровни;
- вверху.
Передняя часть конструкции не должна содержать перегородку, исключая ее местонахождение под самой крышей. Опоры для труб должны быть выполнены из средних боковых перегородок, на которые следует поставить жаровню. На трубах иногда предусматривается боковой столик, который может быть откидным. Пользоваться им очень удобно, поскольку на него можно поставить казан.
Столики для барбекю под одной крышей могут быть разных размеров. Размещение вертикальных стоек по углам жаровни не совсем удачный вариант, так как устойчивость мангала с крышей нарушается. Наилучшим вариантом является устройство вертикальных опор на углах крыши. В этом случае мангал с крышей займет устойчивое положение и не будет перекидываться от ветра.
Крыши должны иметь большие габариты по сравнению с параметрами жаровни, поскольку она должна
защищать не только продукты, но и самого повара. Хорошо, если между навесом и краем мангала расстояние будет составлять более 50 см. Некоторым хозяевам требуется устанавливать мангал со съемной крышей.
Хорошей идеей является мангал на колесах или казан с откидывающейся крышкой. Возможно, что они потребуют профессионального монтажа устройства. Мангал с крышкой позволяет улучшить защиту жаровни от бокового дождя. Не лишними являются вытяжка и дымоход, препятствующие распространению дыма от огня вокруг очага.
При установке вытяжного колпака своими руками следует учитывать его величину, которая должна составлять 0,8 м. Колпак по ширине должен быть больше размеров коробки для очага из металла. На каркасе зачастую укрепляются декоративные кованые элементы, которые могут представлять собой обычные крючки для инструментов повара.
Источник: https://domolist.ru/mangal/s-kryshej-svoimi-rukami/
Как сделать мангал для дачи с крышей: пошаговый мастер-класс
В теплое время года трудно усидеть в душном помещении. Особенно в праздники, когда мы привычно отправляемся на природу или, у кого есть такая возможность, на дачу. Наиболее традиционным блюдом всех застолий в этот период становятся шашлыки. К сожалению, природные явления не подчиняются людским законам. Иногда и в праздники идут дожди. Но, если на сердце солнечно, то и дождь не будет помехой. А шашлыки всё равно будут! Просто нужно заранее всё хорошенько продумать и сделать мангал с крышей. Тогда праздник состоится в любую погоду, а хорошо пропеченное и наперченное мясо с румяной корочкой украсит ваш стол.
Из чего лучше делать крышу?
Чаще всего в качестве материала для навеса или крыши используется листовое железо. Делая выбор, следует обратить особое внимание на некоторые свойства материала. Он должен:
- быть огнеупорным и жаростойким;
- не бояться коррозии;
- не реагировать на перепады температуры и уровня влажности.

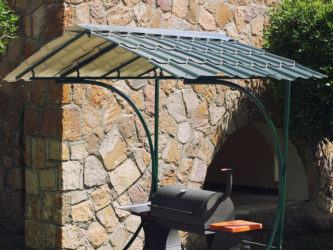

Мангал с крышей из профнастила выглядит аккуратно, он функционален и удобен: ничего лишнего, но всё, что нужно, есть
Часто для сооружения навеса применяют профнастил – профилированный лист металла, снабженный особым полимерным покрытием. Особое покрытие не даёт профнастилу ржаветь и делает его довольно привлекательным. Можно подобрать цвет профнастила, который будет оптимально соответствовать общему стилю участка.
Разнообразный, яркий, отлично защищенный от коррозии, профнастил удачно впишется в любой стиль, всегда найдёт себе место и придется ко двору
Каркас навеса изготавливают при помощи сварки из труб или металлического профиля.
Для крыши можно использовать даже шифер, керамическую или металлочерепицу. Зато сотовый карбонат для этой цели абсолютно не подходит. Он может не только покоробиться от повышенной температуры, но и возгореться.
Если навес сооружается с целью защитить продукты и угли от дождя и ветра, то необходимо сделать крышу и шире, и длиннее мангала. Конструкция с углями должна быть полностью закрыта, поэтому покупайте материал с запасом. Чтобы правильно рассчитать потребность в материалах и не потратить зря деньги или время, нужно набросать рабочий чертеж выбранного мангала вместе с крышей.
Интересно выглядит полукруглая крыша, которая используется на представленной ниже модели мангала. Арка навеса сделана так, что вода, не задерживаясь на ней, стекает по двум сторонам, не попадая на саму жаровню.
Форма крыш, накрывающих мангал, может быть различной. Их делают одно- и двухскатными, полукруглыми, легкими и капитальными, без трубы и с трубой. Но на последние модели всё-таки стоит обратить особое внимание.
Вытяжная труба, расположенная над двумя очагами мангала, позволяет отводить дым, создаёт необходимую для приготовления тягу и защищает от осадков
Вытяжная труба, сооруженная непосредственно над мангалом, тоже защищает его от непогоды. Но дымосборник пирамидальной формы и труба в 2-3 м длиной может обеспечить отличную тягу. Тогда, в добавлении к преграде для дождя, можно получить прекрасную защиту от дыма. Он больше не будет мешать повару.
Если уж говорить о красоте сооружений, то этот мангал заслуживает особого внимания: процесс подготовки углей на нем просто завораживает
Есть и ещё одна функция у крыши, которую надо учитывать, выбирая её форму: сооружение должно смотреться цельно, гармонично и быть красивым. Оно должно радовать, а не раздражать своим присутствием.
Конструирование мангала из трубы
Если делать жаровню с навесом собственными руками, не столь важна разница в цене покупного и самодельного устройства. Главное, чтобы изделие было удобным, безотказным в работе и радовало своего владельца длительным сроком службы. Всем этим требованиям в полной мере соответствует сооружение на основе толстостенной трубы, снабженное навесом.
Выбираем основу сооружения
Такую трубу в 35 см диаметром возьмем за основу и сделаем из неё дачный мангал с крышей. Преимущество толстого металла заключается в том, что даже через несколько лет активной эксплуатации, оно не потеряет своих качеств: не деформируется и не проржавеет. Длина изделия зависит от того, на приготовление какого объёма пищи будет рассчитано сооружение. Длина трубы-основы на фотографии составляет 95 см.
Мангал отличается долговечностью и функциональностью: такое сооружение при должном уходе прослужит даже не одно десятилетие
Вырезаем крышку мангала
Прежде чем вырезать крышку, определимся, зачем она нам нужна. Если мы пользуемся обычным устройством без крышки, угли расходуются неэкономно: после окончания готовки их приходится либо заливать водой, либо оставлять догорать дотла. А ведь угли могли бы ещё пригодиться.
Закрывая крышку и люк для поддува, находящийся в боковой части мангала, мы прекращаем доступ кислорода к месту горения. Горение прекращается, но угли не прогорают до конца. Ими ещё можно будет воспользоваться впоследствии. Можно оставить небольшую щель, чтобы угли тлели, но не гасли. Это делается на тот случай, если процесс приготовления прерывается ненадолго.
Плов и рыба, приготовленные на мангале, вызывают не просто аппетит, а желание наслаждаться пищей, к тому же такую еду считают полезной даже врачи
Итак, крышка нам нужна, и мы её вырезаем болгаркой. Прикрепляем к основной части трубы при помощи дверных петель. Открывать её удобнее при помощи ручки, поэтому неплохо бы и ее предусмотреть (можно взять дверную).
Ах, какие ножки!
Ножки нужно делать такой длины, которая устроит повара. Ему должно быть комфортно пользоваться жаровней не нагибаясь, не сидя на корточках, не задирая руки вверх. Когда руки согнуты в локтях под прямым углом, становится сразу же очевидно, какой высоты делать ножки.
Приготовление в условиях улицы чревато всевозможными непредвиденными обстоятельствами. Любой порыв ветра может испортить блюдо песочком или занести на угли мусор. Ножки нужной длины помогают избегать и этих неприятностей.
Крыша или навес?
В данном случае предпочтение отдано навесу. Почему? Такой навес защищает от капризов погоды, но не удерживает дым от углей, не позволяет ему скапливаться и отравлять повара. Зато дождик под навес не проникает. Повар может быть уверен, что угли не погаснут, а продукты не намокнут. Хорошо, если угол наклона навеса и высота его крепления могут изменяться. Тогда вообще его можно настроить так, как удобно в данный конкретный момент.
Внутреннее обустройство жаровни
Держатели подходящей длины для установки жаровни необходимо сварить из уголков, металлических прутьев или пластин шириною в 2-3 см. На них можно поместить готовую решетку, которую можно выпилить из металлического забора, например. Толщина в 2-3 мм достаточна для того, чтобы она не прогорала длительное время. Съёмная решетка позволяет легче убирать пространство под ней.
Несколько дополнительных советов
В этом мангале предусмотрено дополнительное устройство, которое позволяет готовить плов в казане. Получается он рассыпчатым и изумительно душистым. Люк для поддува, находящийся в боковой части мангала, а также колосник под угли позволяют регулировать интенсивность горения.
Для эффективного розжига необходимо открыть боковую заслонку. Воздух поступит в пространство под колосником, проникая в его отверстия. Кислород стимулирует горение и повышает температуру готовки.
Все мангалы разные, но и крыши могут отличаться друг от друга: быть и небольшими козырьками и раскидистыми навесами, под которыми отлично размещается вся зона отдыха
А вот этому мангалу крыша нужна именно как защита от непогоды, потому что дым успешно отводит самостоятельная вытяжка
В некоторых случаях использовать газовую плиту действительно удобнее, но шашлык или плов лучше приготовить на открытом огне. Никогда ни электричество, ни газ не смогут придать мясу тот исключительный аромат и пряность, которую способен дать только жар от древесных углей.
Источник: https://diz-cafe.com/postroiki/mangal-dlya-dachi-s-kryshej.html
