Как сделать крышу двухскатную своими руками?

В этой статье:

Постройка двухскатной кровли своими силами

Кровля является неотъемлемой частью каждого строения. Она защищает здание от негативного воздействия атмосферных явлений, а также усиливает экстерьер своей красивой и оригинальной формой. Одна из ее разновидностей – двухскатная крыша. При соблюдении технологии с этой работой выйдет справиться самостоятельно, без помощи квалифицированных специалистов в этом профиле.

Классификация

Кровля с двумя скатами имеет основные 3 разновидности:

Ломаная.
Симметричная.
Несимметричная.

Первый вариант наиболее распространен и напоминает равнобедренный треугольник. Если подкровельное пространство планируется применять под жилую площадь, то обустраивается симметричная. Она обеспечивает достаточное место для формирования полноценного этажа. Третий вид, несимметричный, подразумевает расположение конька не по центру, а со смещением. Из-за этого использовать чердак становится невозможным, полезная площадь сокращается.

Также построить двухскатную крышу можно в таких вариантах:

Разноуровневая. Стропильная система разрабатывается таким образом, что создается ломаная структура, в которой скаты не объединены коньком. Сделать под силу настоящим профессионалам.
Вальмовая. По внешнему виду напоминает щипцовую, но в ней по краю конька имеются скошенные элементы, то есть нижняя часть имеет трапециевидную форму при наличии двух скатов.
Полувальмовая. Преимущественно возводится в регионах с сильными порывистыми ветрами. Стропильная система разрабатывается так, что она способна справляться с серьезными ветровыми нагрузками.

Угол ската бывает:

Исходя из особенностей климата в том или ином регионе страны, подбирается индивидуальный наклон.

Конструкция стропильной системы

Кровля из двух скатов формируется из следующих элементов:

Мауэрлат.
Ендова.
Стропила.
Стойки.
Свесы.
Горизонтальные ребра.
Несущая часть.
Гидроизоляция.
Обрешетка.
Теплоизоляция.
Кровельный настил.

Важный элемент – стропильная система, соорудить ее можно на основе металла или дерева. Первый вариант используется на зданиях особого назначения, к которым предъявляются серьезные требования по пожарной безопасности. Стропила из дерева преимущественно изготавливаются при возведении частных домов. Они служат основанием под каркас, поэтому устанавливаются с определенным шагом.

Между собой соединяются брусками или досками от низа до верха. Таким образом формируется обрешетка, которая служит основанием для гидроизоляционного слоя и кровельного настила. Если применяется мягкая битумная черепица, то предварительно на стропила крепится влагостойкая фанера или другой листовой материал. Брусья подходят для металлопрофиля, шифера и т.п.

Стропильная система присоединяется к мауэрлату. Он представляется собой деревянный брус разного сечения:

100×150 мм.
150×150.
100×100.

Мауэрлат равномерно распределяет всю нагрузку на стены от установленных стропил, благодаря этому несущие элементы не подвергаются преждевременному разрушению по причине давления. Укладка осуществляется по всему периметру стен.

В самой верхней части находится коньковый прогон. Обычно он изготавливается из бруса сечением 50×150 или 50×200 мм. Может состоять из нескольких досок, определяющим фактором является длина конькового прогона. Он объединяет конек с лежнем посредством стойки.

Для фиксации стропил устанавливаются подкосы. Их основой должен быть мауэрлат, лежащий на несущей стене (внутренняя), стропильные ноги между собой соединяются ригелем. Крепится он внахлест и должен соответствовать их сечению. Если кровля имеет большие размеры, для поддержки ригелей обустраиваются стойки с двух сторон ската. Также с целью увеличения общей прочности всей конструкции двухскатной крыши дополнительно размещаются раскосы, подкосы, диагонали. Все это в совокупности создает надежный каркас, способный справляться с нагрузками разного рода.

Этапы строительства

Схема выглядит так:

Монтаж мауэрлата.
Сборка стропильной системы.
Размещение конька и подкосов.
Фиксация обрешетки.
Паро-, гидро- и теплоизоляция.
Кровельный настил.

Рассмотрим пошаговую инструкцию того, как построить своими руками крышу из двух скатов. Для надежного крепления мауэрлата необходимо в армопояс забетонировать шпильки (металлические штыри с резьбой). Их установка выполняется с шагом 1500 мм. Ширина армопояса может быть в районе 200–300 мм. Над уровнем залитого бетона шпилька должна выступать так, чтобы было возможным закрутить и затянуть гайку, прижав мауэрлат. Если для этого применяется брус 150×100 мм, то металлический штырь должен иметь высоту 200 мм. После затяжки остаток резьбы срезается болгаркой

Лучше всего поместить шпильки в тело стены при кладке последних рядов. Они имеют небольшой диаметр, что позволит расположить их в шве между блоком/кирпичом. В таком случае нужно правильно рассчитать длину используемой шпильки с резьбой, учитывая количество рядов, высоту армопояса и мауэрлата. Они должны иметь идеальную вертикаль, иначе провести укладку бруса будет проблематично. На бетон расстилается слой из листового рубероида. После этого в брусе (мауэрлате) с заданным шагом необходимо сделать отверстия под шпильки. Далее размещается обвязка по всему периметру несущих стен и выполняется затяжка гаек.

На следующем этапе к мауэрлату присоединяется стропильная система. Для начала рекомендуется изготовить шаблон на ровной горизонтальной поверхности. Фиксация к мауэрлату проводится так:

Применяя крепеж.
В стропильной ноге выполняется внутренний вырез.

В качестве креплений могут выступать металлические уголки, прочные болты и т.п. Вырез с внутренней стороны обеспечит плотное примыкание. Если пролет составляет больше 4,5 метров, то используется коньковый брус, а стропила усиливаются подкосами или раскосами.

Возведение по такой технологии увеличивает вес кровли и усложняет ее конструкцию, однако делает более жесткой. Если необходимо установить коньковый брус, то дополнительно монтируются подпорки. Эти стойки к стропильной ноге прикрепляются скобами.

Под обрешеткой подразумевается каркас из обрезной или необрезной доски. Если есть возможность, лучше выбирать брус, толщина – до 25 мм. Он оптимален для будущего монтажа металлочерепицы или подобных листов. Нужно сделать разряжение при помощи контррейки или контробрешетки – в подкровельном пространстве увеличивается зазор, который будет содействовать улучшенной вентиляции. Ширина контррейки должна равняться размеру стропил, а размещается она после укладки гидроизоляционного слоя.

Используемый брус будет иметь сечение 50×50 или 30×50 мм. Если применяется металлочерепица, то шаг между рядами будет составлять 350–400 мм. Первый элемент крепится по направлению от конька и вниз ската. Помимо основания под настил он придает большую жесткость всей крыше.

Одним из важных этапов является обустройство тепло-, паро- и гидроизоляции. Это позволяет снизить расход тепловых потерь в отопительный период и уменьшить сильный нагрев подкровельного пространства. Слой утеплителя лучше всего разместить на этапе строительства крыши, когда еще не уложен финишный настил.

Предпочтение следует отдавать плитной минеральной вате. Она должна находиться между гидроизоляцией (с внешней стороны) и пароизоляцией, расположенной изнутри, в противном случае будет впитывать влагу и потеряет свои свойства. Гидроизоляция укладывается под обрешетку. Для этой цели применяется специальная мембрана.

Между ней и покрытием оставляется зазор.

Укладывается минеральная вата между стропильными ногами. Можно использовать натянутый шнур со стороны чердака. После этого при помощи скоб фиксируется мембрана.

Чертёж двухскатной крыши

Началом работ по монтажу любой крыши, в том числе и двухскатной, служит составление её подробного чертежа, поскольку именно он позволит точно определить конструкцию будущей кровли, визуализировать внешний вид и распланировать внутреннее пространство.
Составление подробных чертежей элементов стропильной системы с учетом вида и проекта крыши частного дома и материалов её изготовления служит рабочей картой для проведения монтажных работ, позволяет выполнить планирование количества, характеристик и стоимости необходимого материала.

План-чертеж крыши

Под устройством двухскатной крыши в строительстве принято понимать покрытие дома, состоящее из двух соединённых между собой плоскостей или скатов, основание у которых опирается на стены.
Кровли с двумя скатами подразделяются на следующие виды:

симметричные, которые при соединении скатов образуют равнобедренный треугольник;
разноскатные, имеющие разные углы наклона скатов, то есть образующие произвольный треугольник;
разноуровневые, у которых скаты расположены на разной высоте;
полувальмовые, особенностью которых являются скосы над фронтонами;
ломаные крыши, имеющие на плоскости линию излома.

Разные типы двухскатных кровель имеют отличия в своём строении, однако все они обладают сходными преимуществами, среди которых можно выделить следующие:

экономичное расширение площади жилых помещений дома без дополнительных затрат на фундамент;
наклон скатов обеспечивает естественный водосток дождевой и талой воды;
общее снижение теплопотерь за счёт обустройства подкровельного пространства;
простая технология монтажа позволяет осуществить монтаж своими руками;
относительно невысокая стоимость материалов для строительства.

Все это по праву позволяет назвать двухскатные крыши идеальным решением для проекта частного жилого дома.

Двухскатная крыша своими руками

Планирование двускатной кровли

Правильно составленный чертёж двухскатной крыши является отправной точкой для будущего строительства, поскольку не только позволяет детально продумать и визуализировать строение кровли, но и скомплектовать необходимое количество строительных материалов. При принятии решения о типе будущего покрытия строения необходимо принимать во внимание следующие ключевые факторы:

Возможности для финансирования строительства. Если экономичность кровли является немаловажной, то не рекомендуется выбирать конструктивно сложное строение, лучше остановиться на стандартом равноскатном варианте.Стандартный равноскатный вариант крыши
Необходимая функциональность подкровельного пространства.
Двухскатная крыша является оптимальным решением для устройства в подкровельном помещении мансарды, как для летнего отдыха, так и для постоянного проживания.
Оптимальным вариантом для этого является устройство ломаной кровли, которая позволяет максимально задействовать площадь подкрышной части.Чертеж и строительство ломаной кровли
Особенности местности расположения будущего дома.
Это важно, поскольку ветровые и снеговые нагрузки должны быть обязательно учтены при проектировании углов наклона скатов, чтобы обеспечить минимальное отрицательное воздействие атмосферных факторов и исключить возможные неприятные последствия.
Планируемый материал для внешнего покрытия.
Каждый тип кровельного материала имеет свои технологические особенности и специфические требования к устройству стропильной системы двухскатной крыши, которые должны быть учтены на этапе проектирования.
Материалы для кровли крыши

Собрав воедино общую информацию по указанным факторам и выбрав подходящую конструкцию кровли, можно приступать к расчётам размеров элементов и составлять чертежи.

Наиболее простой способ выполнить расчёт двухскатной крыши своими руками это воспользоваться онлайн калькулятором, который на основании вводимых данных сделает все необходимые вычисления.

Варьируя исходными параметрами можно оптимизировать как количество материала, так и саму конструкцию.
Другим возможным вариантом расчётов будет использование стандартных математических формул и справочных таблиц, на основании которых можно выполнить вычисления размеров и точек расположения элементов вручную.

Чертеж стропильной части кровли

Надо отметить, что говоря о чертежах будущей крыши, как правило, имеется в виду определение и детализация стропильной части, поскольку именно её конструкция отвечает за функциональность, надёжность и безопасность. Однако самостоятельно выполненный чертёж не заменит полноценный проект, выполненный специалистами.

Основные составляющие чертежа двухскатной кровли

Можно выделить несколько моментов, которые должны быть отражены на чертежах с двускатной крышей:

Принципиальная схема стропильной системы.
Она предполагает нанесение на чертёж расположения ключевых элементов и их количество, определяя при этом тип необходимого пиломатериала, в том числе следующие:

Мауэрлат — брус, уложенный на несущие стены здания, являющийся опорным для крепления стропил и распределяющий нагрузку между стропильной системой и стенами;
Лежень — брус, закрепленный на внутренних стенах постройки, который служит опорой для стоек;
Стропильная нога или стропило — доска, которая служит элементом формирования кровли. Пара стропил, соединённых между собой, образуют стропильную ферму. Равномерно установленные на крыше фермы в комплексе составляют основу для укладки кровельного покрытия;
Расчёт стропильной системы двухскатной крыши
Стойка — вертикально установленный брус, который служит опорой для стропил двухскатной крыши, а в кровле ломаного типа также и элементом каркаса для внутренней обшивки;
Подкос или подстропильная нога — доска или брус, закрепленные под углом к опорному столбу и упирающиеся в стропило, его функцией является распределение нагрузки;
Затяжка или ригель или схватка — горизонтально укреплённая доска, которая придаёт стропильной ферме жёсткость, выполняя функцию распора;
Схема стропильной системы двухскатной крыши
Прогон — дополнительный горизонтальный брус для укрепления стропильной конструкции, может быть:
- коньковым, расположенным по линии соединения стропильных ног или коньку;
- боковым, который фиксирует линию в середине ската.
Кобылка — доска, используемая для удлинения стропила и формирования свеса кровли;
Обрешётка — доски, закреплённые на внешнем торце стропил и им перпендикулярно, служит основой для крепления внешнего покрытия.
Макет обрешетки крыши

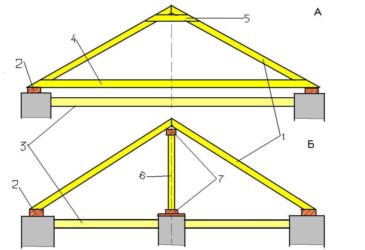

Расположение ключевых элементов определяет тип стропильной системы двухскатной крыши, который может быть:

наклонным, предполагающим установку центральной опоры на которой происходит крепление стропильной пары;
висячим, при котором деревянная стропильная ферма формируется посредством затяжек и подкосов и устанавливается на крышу в готовом виде;
комбинированным, сочетающим в себе оба способа крепления стропил.
Два основных вида стропильной системы

При планировании строения кровли необходимо учитывать, что при устройстве тёплой крыши потребуется кровельный пирог, то есть материалы для утепления и изоляции, а также элементы их крепления.
После составления основного чертежа с расположением элементов необходимо проставить размеры по всем рёбрам конструкции. При этом необходимо учитывать спецификацию пиломатериалов, которые планируется использовать.

Детализация узлов соединения элементов.Для определения потребности в крепёжных и соединительных материалах, а также для обозначения способа крепления необходимо выполнить чертежи узлов соединения элементов стропильной системы.
На основании этих данных составляется спецификация по элементам крепления, включая их характеристики и количество.

Виды крепежных элементов для стропил

Узлы крепления стропил из пиломатериалов
Конфигурация элементов конструкции.На основании схемы стропильной системы рекомендуется составить подробную спецификацию с прорисовкой каждого элемента конструкции.
Данный чертёж-спецификация должен отражать:

характеристики используемого пиломатериала;
размеры каждой детали;
конфигурацию элемента с отметками мест замковых запилов.

Данная информация будет служить основанием, как для закупки материалов, так и для их комплектации при монтаже.

Пример комплектации элементов конструкции при монтаже

Комплектация кровельного покрытия.
По факту всех проведённых расчётов составляется план кровли и вычисляется необходимое количество кровельного покрытия требуемого типа, подборных элементов, а также составляющих кровельного пирога при необходимости.

Комплект чертежей и материалов, полученный в результате проведения вышеуказанных действий, будет служить рабочей документацией при строительстве.

Варианты конфигурации кровельного покрытия

Особенности составления чертежей некоторых типов двухскатных крыши

При планировании кровли и составлении чертежей, необходимо учитывать особенности устройства двухскатных крыш различных типов. Рассмотрим основные из них.

Классическая, с равной длиной скатов

Исходя из функционального назначения подкровельного пространства, равноскатная крыша может быть выполнена в двух вариантах, что отражается при составлении чертежа:

Мансардная крыша. Изначально предполагает устройство стропильной системы висячего типа, чтобы обеспечить максимальную полезную площадь помещения.
Установка элементов, укрепляющих конструкцию, может быть устроена одним из перечисленных способов.

Простые висячие стропила с ригелем. Горизонтальный распор устанавливается на уровне потолка или выше и служит элементом каркаса для внутренней обшивки;
Примеры мансардной крыши
Аттиковая конструкция. По углам устанавливаются опорные стойки, точка расположения которых устанавливается индивидуально, а на уровне планируемого потолка устанавливается ригель. По своему верхнему краю стойки укрепляются прогоном.
Бесподвесочная конструкция. Отсутствие подпоров и ригелей допускается для устройства мансарды в небольших постройках.

При планировании и составлении чертежей мансардной кровли необходимо учитывать общий вес кровельного покрытия. Поскольку количество упорных элементов в данной кровле минимально, то не рекомендуется использовать для покрытия тяжёлые материалы.

Чердачная.Может быть выполнена по любой технологии устройства стропил, поскольку отсутствует задача организации внутреннего пространства.
Наиболее распространёнными способами сделать двускатную конструкцию кровли являются:

Е-образная. Классическая, основным упором служит вертикальный столб, расположенный по центру, от основания которого устанавливаются подкосы враспор к стропилинам одной пары. Если центральная линия не совпадает с несущей внутренней стеной, то стойку также смещают и упирают непосредственно в стропило;
Пример чердачной крыши
W-образная. Предполагает устройство 4-х подкосов по линии стропильной пары. При этом два внутренних упираются в коньковый прогон, а их нижние края соединяются с парой внешних подкосов, которые, в свою очередь, закрепляются на стропилах;
Перекрёстная конструкция. Выполняется путём установки подкосов от точки соединения стропила с мауэрлатом враспор на противоположную стропильную ногу.

При монтаже стропильных ферм для висячих стропил способы установки затяжек и подкосов разнообразны и выбор конкретной конструкции напрямую зависит от типа кровельного материала.
с чертежом и готовой конструкцией двухскатной крыши.

Кровля ломаного типа

Мансардная крыша, выполненная с изломом ската, или ломаная крыша своими руками может быть также рассчитана, прочерчена и построена. Внешняя сложность конструкции при тщательном планировании технологических элементов и точек соединения, оказывается в строительстве не сложнее, чем обычная равноскатная кровля. Чертежи ломаной кровли, прежде всего, должны отражать устройство каркаса из опорных стоек, а также дополнительные распорные элементы, необходимые при покрытии тяжёлыми кровельными материалами.

Пример кровли ломаного типа

Надо отметить, что монтаж двухскатной крыши является наиболее актуальным решением, чтобы обустроить жилое помещение и выполнить самостоятельную постройку. Таким образом, подробно составленный чертёж двухскатной крыши является фактическим руководством по строительству, как на стадии подготовки материалов, так и в процессе самого монтажа. Изначально продуманная общая конструкция кровли и способы соединения её элементов буду залогом качественно выполненных работ при минимальных трудозатратах.
