Как сделать крышу каркасного дома своими руками?

В этой статье:

Делаем крышу в каркасном доме самостоятельно

Сегодня для возведения частного дома вариантов материалов на строительном рынке достаточно большое количество. Из них наиболее распространенные — это деревянный брус, бетонные блоки, кирпич. Последнее время становятся все более популярными каркасные дома благодаря простоте, быстроте их монтажа. Такой дом вполне можно построить своими руками без привлечения профессиональных строителей. А крыша возведенного каркасного дома считается одной из самых простых конструкций.

Типы крыш каркасных домов

Есть несколько вариантов крыш для каркасных домов. От выбора кровельной конструкции зависит технология ее монтажа. Чаще всего используются два вида кровель:

Плоская. Может иметь незначительный уклон.
Скатная. В данном случае обустраивается два ската и более.

Обустройство надежной кровельной конструкции каркасного дома

Для каркасных домов можно использовать почти любые варианты кровельных конструкций. Высота крыши может быть до шести метров или больше. Вариант конструкции кровли подбирается в зависимости от размеров самого дома, его конструктивных особенностей. Для каркасных домов идеально подходит стропильная система из древесины, конструкция которой будет зависеть от вида кровли.

Принцип монтажа кровельной конструкции

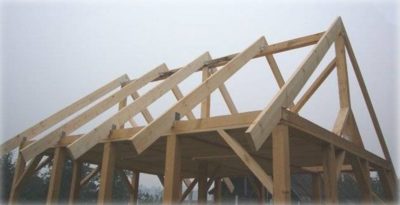

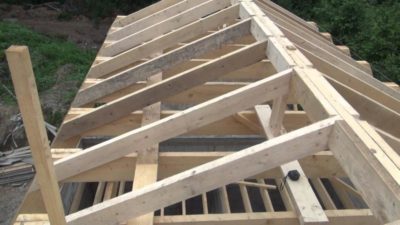

Предварительно обустраивается стропильная система. Для крепления стропил используются саморезы, специальные гвозди для каркасной конструкции крыши, уголки и пластины металлические. Шаг между отдельными стропилами подбирается в зависимости от размера стойки, может составлять от 40 см до 1 метра. На размер пролетов влияет сечение балок, они могут быть 2,5–5 метров.

Стропила упираются в мауэрлат, который должен быть очень жестко зафиксирован, а его сечение составляет 10х10 см. Способы такого крепления есть разные, но при этом соединение всех стропильных ног осуществляется зубчатыми накладками. Под стропила дополнительно устанавливаются подпорки, если ширина пролетов составляет более 5 м.

Конструкция обрешетки будет зависеть от выбора кровельного покрытия. К примеру, под гибкую черепицу обустраивается сплошная обрешетка, для чего используются ОСП листы. Если в качестве кровельного покрытия применяется металлочерепица, тогда используется деревянный брус, сечение которых составляет 5х5 см. Шаг их монтажа зависит от параметров металлического профлиста, в среднем — 50 см.

Используемые материалы для обустройства крыши каркасного дома

Угол наклона кровельных скатов подбирается в зависимости от используемого кровельного покрытия. Так для разных типов покрытий определен свой диапазон уклона для их безопасного монтажа. Иногда данный параметр может быть меньше или больше. Угол наклона ската, соответственно влияет на кровельную конструкцию. К примеру, обрешетка может монтироваться очень часто или вместо нее выполняется сплошной настил, обустраивается хорошая гидроизоляция, кровельные листы чаще закрепляются, прочие моменты.

Варианты уклона скатов под разные кровельные покрытия

12–60 градусов — для стандартного шифера асбестоцементного;
12 градусов и более — для битумной черепицы (ограничения отсутствуют);
20 градусов и более — для металлической черепицы (при качественной герметизации допускается до 15 градусов);
20–60 градусов — под полимер-песчаную черепицу (возможен больший уклон в случае усиления обрешетки);
25–60 градусов — под керамическую, цементно-песчаную черепицу;
10 градусов и более — для профилированных железных листов;
15 градусов и больше — под ондулин (возможно до 10 градусов в случае усиления обрешетки и до 5 градусов при сплошном настиле.

Для теплоизоляции кровельных конструкций обычно выполняется утеплительный слой толщиной от 10 до 15 см, больше — в редких случаях. Утеплительный материал укладывается между стропилами и должен идеально подходить по высоте.

Если ширина листа изолятора менее 10 см, то сечение стропил может составлять до 10х5 см (при расчете минимального сечения учитывается шаг стропил, максимально возможные снеговые нагрузки, прочие критерии).

Длину стропил можно просчитать таким образом:

Берутся две рейки по 6 метров, скрепляются между собой гвоздем (должна получиться буква «Л»).
Далее на нужном уровне к заготовке стропильной фермы прикладывается одна рейка, вымеряется необходимая длина ригеля.
Заготовка стропильной ноги поднимается на кровлю возведенного каркасного дома, приставляется к деревянному брусу верхней обвязки, подбирается оптимальный угол наклона, соответственно изменяется длина стропил и угол их расположения.
Замеряется полученная длина стропил, дополнительно добавляется 30–55 см под свес за стену.

При использовании вышеприведенного варианта вычисления длины стропил также стоит учитывать, что после посадки этих элементов кровельной конструкции на мауэрлат, они будут ниже на 5 см.

Также стоит понимать, что шагом стропил считается расстояние между стропильными ногами. Его дистанция зависит от сечения бруса, используемого для изготовления стропил, площади кровельных скатов, их угла наклона.

Пример:

Параметры каркасного дома составляют 8х6 метров.
Брус для стропил имеет сечение 15х5 см.
Уклон составляет 45 градусов.

В этом случае стропильный шаг составит от 70 до 80 см, а при утеплении кровли — 60 см.

Технология строительства кровли

Строительство кровельной конструкции каркасного дома начинается:

С разметки обвязки снизу конструкции.
Далее осуществляется расчет конструкции, проверяется параллельность между отдельными ее элементами.
Производится выравнивание диагоналей деревянных досок обвязки.

Технология монтажа (пошаговая инструкция)

В первую очередь нужно стремиться выдерживать параметры каркасной конструкции крыши, указанные в проектах. При строительстве каркасного дома в регионе с сильными ветровыми нагрузками нижняя обвязка кровельной конструкции, верхний участок крайнего этажа связываются шпильками.
Монтаж балки конька начинается с обустройства двух подпорок, которые фиксируются на середине обвязки. Они должны быть выставлены четко под уровень, меж ними натягивается шнур, необходимый для ориентира при монтаже трех промежуточных опор. Балка конька должна быть смонтирована четко под уровень на пять опорных брусьев.
Длина балки конька составляет от 11 метров, состоит она из 4 досок, сечение которых 3,8х10х15 см. Ее высота получается порядка 25 см.
Стыки досок на торцах раздвигаются в стороны. Далее через каждые 2 м скрепляются лаги, для чего используются металлические пластины. Осуществляется разметка месторасположения каждого отдельного элемента стропильной системы (четко по чертежам).
Монтаж готовой балки осуществляется на опоры, временно связанные досками между собой. Чтобы не допустить величину стропильного пролета более 2,7 м, их необходимо упереть с каждой стороны на промежуточную стенку.

Некоторые рекомендации

Стоит на обрешетку уложить в шахматном порядке ОСБ плиты толщиной 12,5–15 мм.
Временным кровельным покрытием до укладки мягкой черепицы может быть подкровельный ковер.

Вывод

Самостоятельное обустройство кровельной конструкции каркасного дома характеризуется максимальной простотой, так как предоставляется возможность применения различных конструкционных вариантов. Подобная кровля отличается высокой надежностью, продолжительным сроком эксплуатации, а при желании можно свободно переоборудовать чердак под жилое помещение.

Источник: https://stroicod.ru/vidyrabot/stroitel/delaem-kryshu-v-karkasnom-dome-samostoyatelno.html

Крыша каркасного дома: пошаговое строительство своими руками

Ваш теплый и уютный дом почти готов. Осталось сделать финишный рывок в строительстве так называемой коробки – правильно сконструировать крышу каркасного дома. Как всегда, работа покажется очень простой и хочется сделать это своими руками, но именно этот этап работ является наиболее сложным. Здесь от вас потребуются навыки во многом: правильный расчет нагрузок, точные плотницкие работы и немалый опыт работ с кровельными материалами. Разберемся во всем по порядку используя пошаговую инструкцию.

Особенности крыши для каркасного дома

Наверное, единственным элементом каркасного дома, который не отличается от строения, возведенного из кирпича и бетона или на базе сруба, является крыша. Ведь если стены и пол выполняли совсем другими методами и материалами, то кровля каркасного дома возводится из тех же самых материалов и по тем же правилам. Основными функциями крыши является распределение ветровых и снеговых нагрузок, а также вентиляция чердачными помещений или подкровельного пространства.

Этапы возведения крыши каркасного дома:

выбор формы
точный расчет конструкции и необходимых материалов. Составление проекта стропильной системы
разметка верней обвязки
устройство стропил
утепление кровли (особенно часто по кровле утепляют мансардные этажи)
монтаж обрешетки и контробрешетки с контуром гидроизоляции
настил кровельного материала, монтаж водосточной и снегозадерживающей системы, подшив свесов, обшивка фронтонов.

Односкатная плоская крыша

Длительное время такие системы кровель являлись применимыми только для хозяйственных построек: гаражей, сараев. Односкатный вариант всегда считался экономным и простым. Действительно, монтаж односкатной крыши для дома является одним из самых легких и дешевых. Но развитие архитектурной мысли, а также стремление соответствовать моде европейских строителей вывели этот вариант на одно из лидирующих позиций в строительстве каркасных коттеджей. Особенно часто односкатные крыши используются в Финляндии.

Односкатная кровля придает дому очень высокотехнологичный вид, что будет выгодно отличать вас от соседей. Но не стоит забывать о ряде недостатков такой конструкции:

односкатные крыши редко делают с уклоном более 19 градусов, что приводит к увеличению нагрузок даже от дождя, не говоря уже о необходимости ручной уборки снега, ведь о самостоятельном скатывании снежных масс придется забыть.
практически отсутствуют чердачные помещения.
плохая устойчивость к сильным ветрам (значительная площадь крыши приводит к парусности, а небольшой уклон приводит к задуванию под кровельный материал).
придется обеспечить гораздо большую прочность стропильной системы из-за приведенных выше недостатков.
главной отличительной конструктивной особенностью односкатных крыш является отсутствие конька, на котором соединяются стропила при других видах. Здесь стропила опираются на противоположные стены. В остальном монтаж ничем не отличается от строительства любой другой формы. Даже при монтаже дома 6х6 с односкатной крышей придется подумать о сращивании стропил, ведь большинство пиломатериалов имеет длину 6 метров. (а с учетом уклона длина стропил в доме 6 на 6 метров приближается к 7 метрам) Наибольшее применение односкатные крыши нашли при строительстве по канадской технологии. В этом случае на объект доставляют готовые фермы или даже секции крыши, которые монтируются на верхнюю обвязку.

Двухскатная крыша

Представляет собой два ската от конька к стенам. Фронтоны получаются в виде двух треугольников. Это наиболее распространенная в России система при строительстве домов по любой из технологий. Возможно, в последние годы она уступила лидирующие позиции вальмовым или мансардным ломаным кровлям, но за долгие годы строительства только двухскатных крыш еще долго большинство домов будет иметь этот вид.

Рассмотрим основные элементы стропильной системы для двухскатных крыш:

мауэрлат – верхняя обвязка по стенам каркасного сооружения.
стропила – опорный брус от конька до обвязки.
ригель – брус, горизонтально связывающий парные стропильные ноги.
прогон – продольная доска, соединяющая все фермы.
затяжка (подстропильник) – горизонтальная балка, соединяющие стропила по мауэрлату.
стойки – вертикальные усиления системы от затяжки к стропиле.
обрешетка и контробрешетка.

Данная кровельная система лишена недостатков односкатных вариантов. Угол наклона скатов обычно составляет 30-45 градусов, что значительно уменьшает нагрузку от ветра и снежных покровов. При более крутых скатах падает нагрузка от осадков, но значительно увеличиваются нагрузки от ветра.

Существуют 2 основных вида стропильных систем для двухскатных крыш:

Висячие – стропильные лапы опираются на стены и конек.
Наслонные – под коньковую балку ставится вертикальная балка (обязательно наличие мауэрлата посередине дома). В этом случае основная нагрузка системы ложится на центральную балку, а стропила как бы стягивают стены, дополняя жесткость всего каркасного дома. Довольно часто со стеновым комплектом могут поставляться готовые фермы, рассчитанные и изготовленные на заводах. Также вы можете обратиться в строительные фирмы, которые предложат вам расчет правильной конструкции, а возможно, и монтаж кровельной двухскатной системы.

Двухскатно-полувальмовые или вальмовые крыши

Представляют собой более сложную модификацию двухскатных крыш, где скаты имеют трапециевидную форму, а вместо вертикальных фронтонов монтируются еще два ската.

Основным преимуществом данной конструкции является абсолютная устойчивость к ветровым нагрузкам.

К новым элементам данной конструкции относятся:

Накосные или угловые стропила, соединяющие углы дома с коньковой балкой.
Основные стропила, которые соединяют стены дома с коньковым брусом.
Дополнительные стропила – соединяют стены дома с накосными стропилами.

Вальмовые крыши являются одними из сложных, их не стоит рассчитывать самостоятельно. Доверьте расчет правильной конструкции профессионалам или специальным программам. При достаточном опыте строительства двухскатных крыш вы сможете выполнить монтаж вальмовой кровли своими руками.

Шатровые крыши

Представляют собой четырехскатную крышу. Каждый из скатов имеет треугольную форму, и все они соединяются в одной точке. Эта конструкция обладает теми же преимуществами, что и вальмовая: прекрасно противостоит ветровым нагрузкам, не копит снежные массы из-за значительного угла наклона, равномерно прогревается солнцем.

Ключевым недостатком является значительная сложность (потребуется опыт в возведении именно шатровых кровель). Новые элементы в шатровых крышах отсутствуют, но также отсутствует коньковая балка, поэтому требуется усложнение конструкции. Чаще всего шатровые кровли применяются для двухэтажных домов, так как создать мансарду или чердачное помещение под такой кровлей очень сложно.

Ломанные двухскатные крыши

С развитием каркасного строительства произошел резкий рывок в применении данного вида кровель. Это связано с тем, что именно каркасные дома чаще всего строятся с мансардами. При минимальных затратах можно получить практически удвоенную жилую площадь. Ломаные кровли также относят к технологически сложным конструкциям. В основном, это связано с применением обоих вид стропил: висячих и наслонных.

Необходимо правильно рассчитать ветровые и весовые нагрузки, чтобы они не нанесли вред общей жесткости. Мансардные кровли обладают прекрасной ветро- и снегоустойчивостью.

Главные недостатки

Сложность конструкции;
Сложная технология утепления;
Высокая требовательность к гидроизоляции;
Необходимость создания вентиляции подкровельного пространства;
Дорогостоящие конструкции мансардных окон.

Как видите, выбор формы крыши также связан с составлением хорошо рассчитанного проекта и разметкой верхней обвязки. Так что первые 4 этапа монтажа кровельной системы вам придется выполнять практически одновременно. Особое внимание следует уделить утеплению и гидроизоляции крыши.

Чаще всего утепление производится по потолку первого/второго этажа, но в случае возведения мансардных этажей для сбережения жилой площади производят утепление под кровлей.

Утепление крыши каркасного дома

Для утепления мансардных этажей по стропилам используют утеплители на основе минеральной ваты либо шпательного стекловолокна. Однако необходимо учесть, что эти материалы теряют свои теплоизоляционные свойства от лишней влажности, поэтому при выполнении утепления необходимо учесть сразу два процесса:

не допустить попадание влаги в утеплитель из помещения;
обеспечить отведение паров и конденсата из толщи утеплителя.

Температура воздуха над кровельным материалом и внутри мансарды может сильно отличаться, поэтому образование конденсата неизбежно. Как избежать пагубного влияния конденсата на утеплитель? Необходимо соблюдать очередность закладки утепления и строительных мембран. «Пирог» утепления выглядит так:

внутренняя обшивка по стропилам (может быть черновой или финишной);
контур пароизоляции;
стропила с заложенным между ними утеплителем;
контробрешетка;
гидроизоляция или супердиффузионная мембрана (применение мембраны отменяет необходимость нашивки контробрешетки);
обрешетка (ее роль может также выполнять листовой материал – например, мягкая черепица);
кровельный материал.

Составление правильного «пирога» и соблюдение технологии монтажа каждого элемента поможет решить проблемы, связанные с утеплением по стропилам.

Нашивка обрешетки и контробрешетки

Понятие обрешетки сугубо условное, это подготовка основания под монтаж финишного кровельного материала. Поэтому обрешетка может выполняться из обрезной доски либо листовых материалов (влагостойкая фанера, ОСП, ДСП). Ее толщина рассчитывается в зависимости от угла ската и расстояния между стропилами.

Настил кровельного материала

Выбор финишного кровельного материала зависит от угла наклона кровли и эстетических предпочтений владельца.

На рынке представлены следующие материалы:

профилированный лист
металлочерепица
ондулин
ондувилла
мягкая черепица
керамическая черепица

Заключение

После укладки финишного кровельного материала можно считать монтаж крыши законченным. Есть еще достаточно много работ, которые вам предстоит выполнить: обшивка фронтонов, монтаж доборных элементов, подшив свесов, вывод дымоходов и вентиляционных шахт через кровлю и многие другие. Но если вы смогли осилить своими руками возведение каркасного дома «под крышу», то эти работы вам точно под силу. Если же вы доверились подрядчику, то и в этом случае изложенная информация наверняка вам пригодится.

Источник: https://zbbr.ru/krysha-karkasnogo-doma/

Крыша каркасного дома своими руками: конструкция, устройство, видео и др

Вариантов материала для строительства частного дома на современном рынке множество. Самые распространённые — кирпичные, блочные и из брёвен. Но в последнее время всё большую популярность обретают каркасные дома. Они отличаются простым и быстрым монтажом. Его можно произвести самостоятельно, не прибегая к помощи профессионалов. Ниже вы найдёте рекомендации, как возвести крышу каркасного дома своими руками.

Особенности конструкции

Конструкция кровли обладает большим весом и опирают её на несущие стены дома. В случае с каркасным домом крышу устанавливают на вертикальные стойки, обшитые ОСБ-плитами до середины бруса верхней обвязки. Декоративную облицовку стен делают после монтажа кровли. А после этого производят подшивку фронтонного и карнизного свесов.

Фронтонный и карнизный свесы

Фронтоны возводятся и обшиваются до сборки крыши. Поэтому перед началом работ нужно подготовить проект, где будет определён внешний вид крыши и её уклон. Фронтон может крепиться и параллельно с монтажом крыши, но предварительно всё же придётся устанавливать крайние стропильные фермы, надёжно закреплённые с помощью раскосов.

Высота крыши каркасного дома обычно более 6 метров. Перед началом работ необходимо определиться с типом стропильной системы. В зависимости от ширины перекрываемого пролёта стропила могут иметь коньковую доску, опорную стяжку или скатые раскосы, если есть центральная несущая стена. Если пролёт небольшой, то обычно устанавливают стропильные затяжки. В качестве опорной стяжки могут выступать мансардные стены.

Процесс строительства каркасной крыши

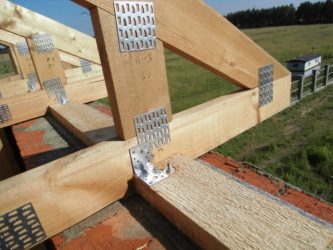

Стропила крепят с помощью гвоздей, саморезов, металлических пластин или уголков. Шаг стропил определяют в пределах 40 — 100 сантиметров. Эта цифра зависит от размера сечения деревянных балок, из которых выполняются стойки. Они могут быть в пределах 2,5 — 5 метров.

На наружные несущие вертикальные стойки стены для опирания стропильных ног укладывают деревянные бруски сечением 10х10 сантиметров, называемые мауэрлатами. Обязательное условие его установки — жёсткая фиксация. Соединять стропильные ноги лучше всего с помощью зубчатых накладок. Если перекрываемый пролёт более пяти метров, необходима установка специального подпора под стропила. После установки стропильной системы для укладки кровельного покрытия монтируют обрешетку. Она может быть выполнена из ОСБ-плит, фанеры, обрезных, полуобрезных или необрезных досок. Это зависит от выбранного кровельного покрытия.

При условии наличия мансардного этажа, крышу необходимо делать утеплённой. Утеплитель располагают между стропилами. При условии, что его толщина составляет 10 — 15 см, сечение стропил будет равно 15х5-15х7 см. Сечение стропил выбирают по толщине утеплителя и величине снеговой нагрузки. Для этого производят расчёты. Если нет возможности его провести, то берут сечение стропил больше. При толщине утеплителя более 15 см, подойдут стропила сечением 20х7 см.

При монтаже стропил на мауэрлат вырезают в опорном бруске треугольник, равный 1/3 высоты стропила.

Крыша может иметь один или несколько скатов. При этом сложная крыша смотрится интереснее. Но самым оптимальным вариантом, как по затрачиваемым суммам, так и по проводимым работам, будет двускатная крыша. Она не имеет ендов и у неё всего лишь один конек, что будет несомненным плюсом при возведении крыши своими руками, так как эти места в конструкции самые уязвимые.

При выборе величины уклона стоит учитывать, что при показателе менее 28 градусов нагрузки на стропильную систему увеличиваются. Это приведёт к необходимости строгого расчёта и контроля за несущими элементами. А при уклоне, превышающем 50 градусов, усиливаются ветровые нагрузки. Оптимальным выбором будет уклон в пределах 35-45 градусов. Такая крыша и смотреться будет лучше, и снег на ней не будет задерживаться.

Монтаж крыши

Монтаж крыши рассмотрим на примере дома с габаритными параметрами 6х8 метров, двускатной крышей с уклоном в 45 градусов, где в качестве кровельного покрытия использован битумный шифер. В конструкции предусмотрен мансардный этаж с высотой стен 1,1-1,6 метров.

Высоту стен мансардного этажа делать меньше 1,1 метра не стоит. Это вызовет неудобство при эксплуатации подкровельного пространства. При холодном чердаке стены поднимать не нужно, при этом конструкция крыши не поменяется.

В качестве стропильной системы будем использовать две наклонные стропильные ноги, соединённые ригелем для обеспечения жесткости. Его ещё называют затяжкой, перемычкой, поперечиной и т. д.

Элементы крыши каркасного дома

Наличие мансардного этажа предполагает утепление крыши. Поэтому в качестве сечения стропил выберем параметры 15х5 см. А толщину утеплителя возьмем 15 см (по расчету для Москвы — 138 мм).

Далее необходимо определиться с длиной стропил. Это можно сделать, произведя расчёты. Прежде всего, необходимо определиться с углом наклона. Если вы ещё не знаете, какой наклон выбрать, следуйте инструкции ниже

Две рейки длиной 6 метров нужно сбить с помощью гвоздей в виде буквы «Л». Это наглядно покажет, как будет выглядеть стропильная ферма. Работы проводятся на земле. После этого стоит подготовить пробный ригель. Он представляет из себя длинную рейку, которую прикладывают к стропилам, чтобы отмерить его длину.

После этого поднимаем получившуюся ферму на крышу и опираем на брус верхней обвязки. Далее методом подбора определяемся с углом наклона и, соответственно, с длиной стропил. При определении этого параметра необходимо учитывать, что свес стропил относительно стены должен быть на величину 30-55 см.

Свес кровли

Свес кровли делают для защиты стен дома от атмосферных осадков. При отсутствии водостока свес делают не менее 50 см.

При таком способе подбора длины стропил необходимо учесть, что итоговая высота будет на 5 см. ниже из-за установки на мауэрлат. Чтобы произвести такую установку, в бруске мауэрлата вырезают прямоугольник 5х5-5х6 см. для стропил сечением 15х5 см. А при примерке стропил необходимо разметить, где будет происходить опирание и провести вертикаль. Таким образом, мы обозначим одну сторону треугольника, а вторую размечаем на земле под углом 90 градусов.

Крепление стропил к мауэрлату

Шаг стропил определяется в зависимости от сечения стропил и ската крыши. Для рассматриваемого примера лучше всего подойдёт шаг в 70-80 см.

Иногда рекомендуют сократить шаг до 60 см., чтобы не разрезать утеплитель. Но такое решение приведет к тому, что увеличится количество стропильных ног и, соответственно, затраты на материал.

Следующий этап — подготовка нужного количества стропильных ног. Для этого используем уже размеченную стропильную ферму. Эти работы стоит проводить на земле. Каждую следующую стропильную ногу отмечаем по первому образцу, чтобы не допустить накапливания ошибок.

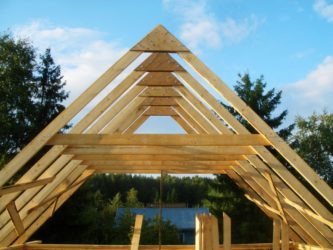

Затем приступаем к креплениям ригелей. Наилучшее место для их размещения — максимально низко. Ригель необходим, чтобы воспринимать распор, при этом, чем он ниже, тем лучше работает.

В условиях наличия мансардного этажа наилучшая высота крепления ригелей – 2,25 — 2,35 метра. Это позволит разместить дверные проёмы высотой 2,1 метра. При уменьшении высоты проёмов можно располагать ригели ниже. Но при этом и высота помещений будет, соответственно, ниже. Чтобы высоту помещений сделать равной 2,5 метра, что считается наиболее удобным параметром, ригели делают на идентичной высоте 2,5 метра.

Ригели для обеспечения жёсткости крыши

Наличие контробрешётки позволит обеспечить зазор на вентиляцию в кровле. Их должно быть два — нижний и верхний вентзазор, высотой 2-4 см. каждый. Это делается независимо от того, утеплённая ли кровля.

Нижний вентзазор делают под слоем гидроизоляции, а верхний — над. Они позволяют обеспечивать выветривание конденсата и препятствуют скапливанию воды. Наличие обоих вентзазоров будет условием того, что деревянные элементы не покроются плесенью или грибком.

Контробрешётку крепят на стропила вдоль. Шаг для них выбирают в соответствии с шагом стропил. Сечение досок для этих целей подойдёт 2х5 см.

Скат крыши: схема

Далее производим крепление обрешётки. Размер сечения и шага будет зависит от выбранного материала для кровли. По условию нашего примера, это битумный шифер. Поэтому выбираем необрезные доски для обрешётки сечением 4х5 см. А монтировать их будем с шагом 35 см.

Длину обрешётки выбираем с учётом наличия свеса за крайнюю стропильную ногу в 20-50 см. Его можно приравнять к свесу стропил.

Выбор материала

Для кровельных работ подойдёт невысушенная древесина (иногда её называют влажной). Приобрести её можно на пилораме. При выборе обращают внимание на внешний вид. Если древесина серая, то это может говорить о наличии грибка. Невысушенная древесина потребует меньше финансовых вложений, нежели сушёная, поскольку её цена зависит от кубического, а не от квадратного метра.

После покупки с древесины обязательно следует снять кору – это предупредит образование короедов.

После расчёта элементов крыши следует произвести заказ материала. При этом необходимо учитывать, что стандартная длина пиломатериалов обойдётся дешевле. А обрезать их можно самостоятельно, расходуя остатки на что-нибудь ещё.

инструкция по сборке каркасной крыши

//www..com/watch?v=5gJY5eUPZnM

Источник: https://roof-tops.ru/vidy/vozvodim-kryshu-karkasnogo-doma-svoimi-rukami/

Крыша каркасного дома: технология сборки каркаса

Крыша каркасного дома имеет довольно простую конструкцию, поэтому даже на самостоятельное возведение не придется потратить много времени и сил. Сегодня мы попытаемся разобраться с основными сложностями, которые могут возникнуть в процессе строительства. Дадим практические рекомендации по выбору типа крыши, кровельного материала, а также расскажем о нормах и правилах, соблюдение которых обязательно в процессе работы.

Перед началом работ по монтажу крыши, стоит определиться с типом самой конструкции, ее уклоном и видом материала, который будет использоваться для отделки. Не менее важно заранее выбрать утеплитель.

Виды крыш каркасного дома

Крыша каркасного дома своими руками может быть: плоская, односкатная, двухскатная, ломаная.

Выбирают крышу не только по внешнему виду, но и основываясь на ее особенностях и функциональных возможностях. Кровля каркасного дома имеет свои преимущества и недостатки, и у каждого вида они свои.

Плоская крыша

Каркасный дом с плоской крышей имеет необычный внешний вид, в основном такая технология не используется в частном строительстве. В отличие от других разновидностей кровли, требует минимальных усилий для возведения.

Плоская крыша.

Главный недостаток – необходимость тщательного ухода. Так, если со скатной крыши снег и дождь будет уходить самостоятельно, то на плоской конструкции он будет застаиваться и требовать постоянного ухода. Несвоевременная уборка мокрого снега может спровоцировать обвал конструкции, к тому же, в помещениях с такими крышами наблюдается повышенная влажность.

Односкатная крыша

Каркасный дом с односкатной крышей отличается простотой, конструкция не боится сильных ветровых нагрузок. В отличие от крыши с двумя скатами, требует минимум строительных материалов, не требует особых навыков и знаний для возведения. Как таковых недостатков у конструкции нет, при этом не забывайте, что при слишком большой площади ската будет увеличено давление снега зимой на односкатную крышу.

Ломаная крыша

Каркасный дом с ломаной крышей – вариант, который выбирается при организации мансардного помещения. К преимуществам такой конструкции относят: дополнительное место под крышей, необычный вешний вид, низкая нагрузка на дом в зимнее время. Есть у мансардной крыши и свои недостатки: необходимо много строительных материалов для возведения, плохая вентиляция приводит к быстрому разрушению стропил, требует особой теплоизоляции, в ином случае все тепло из дома будет уходить именно через крышу.

Мы советуем сделать выбор в пользу двухскатной крыши. Она имеет привлекательный внешний вид, при этом на возведение не нужно много строительных материалов. Вы всегда можете купить готовые проекты крыш каркасных домов, это значительно облегчит процесс строительства.

Устройство крыши

Вне зависимости от типа крыши, которую вы решили выбрать для каркасного дома, стоит помнить о том, что она имеет два главных элемента: собственно скаты и стропила каркасного дома.

Уклон скатов

Самым оптимальным считается уклон в 30-45 градусов. Он не только обеспечивает максимальную долговечность крыши, но и позволяет снизить нагрузку на всю конструкцию со стороны ветра и снега. Крыши с уклоном 30-45 градусов считаются наиболее безопасными, и по внешнему виду они не уступают своим конкурентам.

Стропила

Рассчитать стропила можно с помощью специального онлайн-калькулятора, который легко найти в сети. Он позволяет не только произвести правильные расчеты, но и значительно сэкономить время, особенно для начинающих строителей.

Стропильная система.

Подходящее сечение стропил выбирается в зависимости от следующих характеристик: нормативных ветровых и снеговых нагрузок на крышку, которые индивидуальны для каждого региона; вида, веса и размера материала, который будет использоваться для отделки кровли; уклона крыши – чем меньше уклон, тем меньше будет нагрузка из-за равномерного распределения; длины стропильных ног и шага, с которым они будут устанавливаться друг от друга.

Стропильная система каркасного дома – каркас всей крыши, поэтому необходимо уделить максимальное внимание расчету всех параметров. Выбрать подходящее сечение можно самостоятельно, или воспользовавшись специальными строительными таблицами. В таблицах учитывается шаг установки стропил и длина каждой стропилы, которые несет крыша каркасного дома, (видео).

Выбор кровельного материала

Согласно пошаговой инструкции строительства каркасного дома своими руками, на заключительном этапе строительства конструкции проводятся работы по отделке кровли. На рынке представлен огромный ассортимент кровельных материалов, выбор зависит от потребностей и финансовых возможностей, однако мы советуем соблюдать следующие правила:

Материал отделки должен подходить кровле по конфигурации.
Учитывайте особенности климата в регионе, где ведется строительство. Если там, где вы живете, часто идет град, не стоит отдавать предпочтение материалам, которые после первых осадков придут в негодность.
Срок службы кровельного материала должен быть приближен к сроку службы самой кровли.
Материал должен отвечать эстетическим потребностям и финансовым возможностям. Если вы новичок, не стоит выбирать кровельный материал, который сложно укладывать. Хотите красивую крышу на каркасном доме – просто привлеките профессионалов.

Элементы крыши

К элементам крыши относят: стропильную систему двухскатной крыши, кровельное покрытие и материалы, используемые для монтажа.

Свесы двухскатной крыши.

Как уже говорилось выше, основа любой крыши вне зависимости от выбранного вида представлена стропильной конструкцией. Сам каркас представлен набором ферм, которые соединены между собой обрешеткой и коньковым прогоном. Часто используют уже готовый фермы, которые устанавливаются непосредственно во время работ над крышей каркасного дома.

Каркасные дома под крышу из двух скатов включают в себя следующие элементы конструкции:

Основание стропильной конструкции, которое выполнено обвязкой балок — маэрлат.
Ноги стропил – опорные конструкции, укрепляемые на мауэрлате и на коньковом прогоне.
Для общего усиления всей конструкции крыши каркасного дома используется горизонтальная балка, с помощью которой скрепляется верхняя часть стропил — ветровой ригель.
Продольные балки для соединения всех стропил между собой.
Обрешетка – специальная основа из сухой доски, на которую в дальнейшем осуществляется монтаж кровельного материала.

Каркасный дом от фундамента до крыши не обязательно строить самостоятельно, сейчас некоторые компании изготавливают элементы конструкции промышленным методом, покупателю остается лишь собрать все элементы по типу конструктора непосредственно на участке.

Утепление крыши

Утепление крыши каркасного дома производить несложно, главное соблюдать ряд требования. Так, важно правильно подобрать используемый материал по размеру. Именно это является гарантией того, что внутри дома летом будет прохладно, а зимой тепло. Для утепления можно использовать различные материалы, представленные на современном рынке, чаще всего применяется обычный минеральный утеплитель.

Утепление крыши минеральной ватой.

Если вы используете плоский вид конструкции крыши, в качестве утеплителя лучше использовать керамзит, материал также применяется для утепления конструкции каркасного дома между этажами. При монтаже утеплителя обязательно создаются зазоры, они позволяют избежать скопления конденсата за счет активной вентиляции.

К элементам каркаса теплоизоляционные материалы крепятся вплотную, особенно это касается твердых утеплителей: пенопласт или пенополистирол.

Инструменты

Перед началом строительства необходимо подготовить инструменты и строительные материалы, чтобы крыша одноэтажного каркасного дома получилась действительно качественной. Представленный список может варьироваться в зависимости от планировки вашего дома.

Инструменты для монтажа крыши.

Набор измерительных инструментов (линейка, угольник Свенсона, штангенциркуль);
Универсальные инструменты (молотки, компрессоры, краскопульты);
Режущие инструменты;
Инструменты для работы со стропилами;
Гвозди;
Набор древесины;
Перфоратор;
Кровельный материал;
Утеплитель;
Гидроизоляционный материал;
Герметики разного вида.

Последовательность монтажа крыши

Строительство крыши в каркасном доме начинается с разметки нижней обвязки. На следующем этапе проводятся необходимые расчеты и проверка параллельности установки всей конструкции, последним этапом подготовки к возведению крыши считается выравнивание обвязочных досок.

Двухскатная крыша.

Технология возведения крыши:

Стремитесь к тому, чтобы полученная в результате строительства крыша максимально соответствовала всем параметрам, указанным в технической документации. Обязательно проводите дополнительное укрепление конструкции в регионах, где наблюдаются сильные ветра;
Коньковая балка устанавливается на подпирающие опоры. Крайне важно, чтобы они были установлены точно по уровню, проконтролировать правильность можно с помощью натянутого строительного шнура;
Длина коньковой балки начинается от 11 метров, сама конструкция сборная, состоит она из 4 досок;
Стропила должны иметь одинаковый внешний вид и быть выполнены по единому шаблону;
Следите за собственной безопасностью при работе на высоте;
При работе с мягкой черепицей используется подкровельный ковер либо мембрана.

Мы рассмотрели главные моменты, на которых следует сделать акцент во время монтажа кровли в каркасном доме. Главное условие – строго придерживаться последовательности действий, и тогда никаких проблем с монтажом возникнуть не должно. Крыша считается одной из самых легких конструкций, но только не крыша каркасного дома своими руками, видео поможет ознакомиться со всему нюансами монтажа, и не допустить грубых ошибок.

Отдавать предпочтение лучше двухскатной крыше, она считается самым оптимальным вариантом для любых регионов. Главное условие длительной эксплуатации – правильный расчет нагрузки и выбор подходящих углов скатов, не менее важно хорошо утеплить кровлю, в ином случае через щели будет выходить все тепло. Теплоизолирующий материал укладывается в несколько слоев.

Источник: http://1karkasnydom.ru/krysha-karkasnogo-doma-svoimi-rukami
