Как сделать крышу конвертом своими руками?

Крыша конверт

Один из вариантов разнообразить дизайн собственного дома – установить вместо обычной щипцовой двухскатки крышу-конверт. Кроме оригинальности у нее есть и другие достоинства: лучшая ветростойкость, меньшее количество узлов. Фронтоны (самые уязвимые для осадков места двухскаток) у конвертов отсутствуют.

Поговорим о том, как делается крыша конвертом.

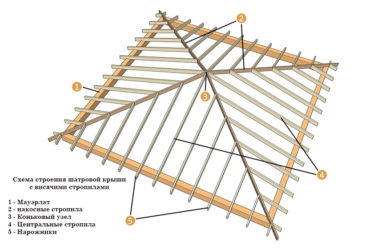

Схема крыши конверта

Конверт — это любая четырехскатка: вальмовая крыша конвертом, шатровая. Сверху такой дом выглядит как запечатанное письмо, отсюда и название.

• У вальмовой крыши скаты неодинаковые: торцевые выполнены в виде треугольников, боковые – в виде трапеций.
• У шатровой крыши все четыре ската – равнобедренные конгруэнтные треугольники.

Конструкция допускает и более сложные формы. Например, крыша конверт с эркером.

Как рассчитать крышу конверт?

Вальмовую крыша, как и все крыши можно поделить на геометрические фигуры, которые потом легко считать. Я уже подробно писал, как просто узнать площадь  крыши. Обязательно прочтите эту статью, вам сразу станет всё понятно.

1. Боковые стороны треугольников (с) – они же накосные стропила, они же хребты вальм – определяются как отношение длины рядового стропила (b) к синусу угла бокового ската.

2. b: половину длины торцевой стены (a/2) поделить на косинус угла бокового ската.

3. Длина конька вальмовой крыши: (с) умножить на косинус угла торцевого ската и удвоить.

4. Площадь треугольника: высоту треугольника h умножить на c.

5. h находится по теореме Пифагора: квадрат c минус квадрат a/2, извлечь корень.

6. Площадь трапеции: высоту трапеции b умножить на длину основания (бокового карниза), разделить пополам.

7. Суммируя площади всех четырех скатов, находим полезную площадь кровельного материала.

Обратите внимание

Фактическое количество определяется исходя из полезной площади единицы данного покрытия, указанной производителем.

Например, расчет металлочерепицы для крыши-конверта:

• Общую площадь кровли делим на полезную площадь листа, округляем в большую сторону и добавляем запас;
• Суммируем длины всех карнизов. Из общей длины карнизной планки вычитаем 10 сантиметров, необходимые для нахлеста. Делим сумму на полученную величину, округляем в большую сторону. Получаем необходимое количество карнизных планок;

Как построить крышу конвертом?

Главное отличие от щипцовых крыш – устройство стропильной системы.

1. На бетонных и кирпичных коробках монтаж начинается с укладки мауэрлата. В этом качестве используется брус сечением не менее 10 на 10 сантиметров. Его устанавливают на шпильки, замурованные в бетонную стяжку по периметру стен. Брус кладут на подкладку из рубероида в пяти сантиметрах от наружного края стены.

2. Как положить лаги для крыши конверт? Балки перекрытия укладываются на мауэрлат вдоль короткой стены, с небольшим выпуском за стену для карниза. Шаг укладки зависит от толщины бруса и ожидаемых нагрузок.

3. Если площадь шатровой крыши небольшая, достаточно установить только одну стойку по центру. Сверху на нее будет опираться коньковый узел. Если площадь большая, а скаты длинные – делают четыре дополнительные стойки под накосные стропила, между коньковым узлом и углом дома. Для вальмовых крыш нужно как минимум две стойки, на концах конька. В местах, где сходятся три ската. Ели боковые прогоны длинные, стоек делают несколько штук. Их устанавливают на балки перекрытия.

4. Далее ставят накосные стропила. Один конец опирают на крайнюю стойку вальмовой крыши (у шатровых – на центральную), второй – на угол мауэрлата. Диагональные стропила чаще всего делают составными, поскольку длины браса не хватает.

5. Можно сначала уложить конек вальмовой крыши, потом на него опереть рядовые стропила. Или наоборот: установить параллельно друг другу треугольные стропильные фермы, а потом на них установить конек. У шатровых крыш нужно выполнить коньковый узел. Для этого все верхние концы стропил подпиливают, чтобы они тесно примыкали друг к другу.

6. Короткие стропила служат подпорками для накосных. Один конец опирается на мауэрлат, второй соединен с накосным стропилом выше-ниже середины, в соответствии со схемой.

8. Устанавливают дополнительные опорные элементы: подкосы и т.д.

Как покрыть материалом

Покрытие укладывается в соответствии с инструкцией к нему. Допустим, в нашем случае это крыша конверт из профнастила:

1. Пароизоляция. Пленку укладывают по стропилам вдоль карнизов с небольшим провисанием, крепят степлером. Верхнюю полосу кладут с нахлестом на нижнюю. Швы проклеивают строительным скотчем.

2. Утеплитель. Плиты ставят враспор между стропилами.

3. Гидроизоляцию кладут поверх утеплителя так же, как пароизоляцию. Обе пленки кладут отводящей поверхностью наружу, в сторону от утеплителя.

4. Шаг обрешетки зависит от марки выбранного профиля. При достаточной крутизне скатов (не меньше 15 градусов) шаг составляет 0,5-1 метр.

5. Устанавливают по карнизам карнизные планки. Фиксируют к крайней доске обрешетки саморезами для профнастила.

6. Первые листы кладут на карниз, оставляя небольшой выпуск за стену для свесов. Соседние листы крепят между собой саморезами в гребень гофры, к обрешетке – в понижение гофры. Резать заготовки для листов можно ножовкой или ножницами по металлу.

7. Устанавливают коньковый элемент на конек и хребты вальм. На коньке элемент кладут с нахлестом по ветру, на хребтах – с нахлестом верхнего на нижний.

Чтобы построить крышу, обращайтесь в нашу фирму. У нас пятнадцатилетний опыт установки кровельных конструкций, высокие скорости монтажа и доступные цены крыши конверт. Вы получите качественную кровлю и гарантию на нее.

Дополнительные материалы по теме

Источник: https://stroystm.ru/vidy-krysh/vidy-krysh/krysha-konvert

Крыша конвертом — как рассчитать и построить

Существует множество разновидностей форм кровель, каждая имеет свои исполнительные детали, достоинства и недостатки. Предлагаем рассмотреть, как строится крыша конвертом своими руками, в чем её особенности, положительные и отрицательные стороны, а также как правильно рассчитать конструкцию.

Особенности кровли-конверта

Крыша конвертом – это очень красивый дизайн покрытия дома, бани и прочих помещений, он выглядит достаточно эстетично (см. фото) и необычно, поэтому пользуется большой популярностью у жителей пригородов и частных зон в городе. Монтаж такой крыши – это очень трудоемкий процесс, т.к. в таком типе кровли фронтоны полностью отсутствуют, их заменяют дополнительные скаты.

Фото — конструкция крыши конвертом

Бывают следующие виды крыш конвертом:

• Классические шатровые. Эти конструкции состоят из 4 треугольников равного размера, которые соединяются в общей точке на вершине кровли;
• Более популярные сейчас вальмовые. Они состоят из двух скатов трапецеидальной формы, а двух – треугольной. Если первый вариант образовывает квадратную структуру, то второй больше подойдет для дома прямоугольной формы.

: устройство крыша конвертом

Строительство конверта своими руками

Проекты домов с крышей конверт очень удобны и эргономичны. Помимо этого, специалисты считают их достаточно прочными и долговечными. Возведение кровли начинается с разработки и постройки мауэрлата. Он является основной деталью конструкции и представляет собой скрепленные брусья и бревна. Эта постройка является основанием всей крыши, поэтому её возведению уделяется особое внимание.

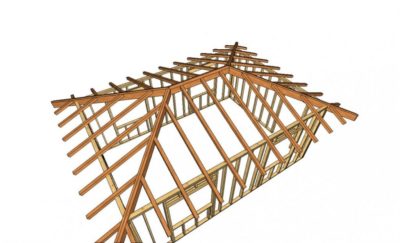

Фото — крыша конверт

Стропильная система строится из брусков с толщиной от 4 см до 5. И приблизительной шириной – 15 см. Это оптимальные размеры, которые обеспечивают отличную жесткость конструкции, при этом, не нагружая основание дома. Мы рекомендуем использовать для постройки сосновые деревья, которые являются одновременно прочными и легкими. Помимо этих качеств, они противостоят влажности, гниению, размножению грызунов и различных насекомых-вредителей.

Стропила промежуточного типа обязательно устанавливаются под острым углом меньше 90 градусов, это необходимо для лучшего крепления, более прочной системы и долговечности кровли. В большинстве случаев стропила по диагонали производятся двойного типа и крепятся на углы мауэрлата, а не на конек, как у обычной кровли. Если у Вас достаточно большая площадь крыши, то нужно также монтировать шпренгели, они помогают придать жесткость скатам.

Если же Вы устанавливаете вальмовую крышу самостоятельно, то обратите внимание на материал конька. Профессионалы рекомендуют применять тот же, что и при строении стропильной системы, после установки конька, к нему нужно присоединить диагональные стропильные ноги. Чтобы упрочнить конструкцию, промежуточные ноги обязательно опираем на брус конька и обвязку.

При строении шатровой классической кровли нужно учитывать, что диагональные стропила уже являются коньками.

Фото — Исполнительные части кровли конверт

Обрешетка для крыши конверта

Предварительно, перед началом установки обрешетки, нужно утеплить свой чердак, т.к. после этот процесс будет очень трудоемким и дорогостоящим. Во многом устройство пирога кровли зависит от финансов владельцев и климатических особенностей определенного региона. Рекомендуемая толщина слоя утеплителя варьируется от 180 мм до 35.

После этого нужно установить на стропильную систему специальную пленку, которая поможет сохранить дерево сухим и защитит его от образования плесени. Закрепляют на деревянные брусья такую пленку чаще всего при помощи специального степлера. Для обрешетки нужно купить прочные доски с толщиной от 20 мм до 25 мм, и средней шириной от 140 до 150 мм.

Если выбрать слишком широкие доски, то они будут искривляться ос временем, что негативно сказывается на всей конструкции дома. Обрешеточную систему нужно присоединять по отношению к стропилам под прямым углом, перпендикулярно. Оптимальное расстояние между балками – от 10 сантиметров до 15. В том случае, если Вы хотите покрыть кровлю битумной мягкой металлочерепицей, к примеру, если строится беседка, устанавливаем балки без промежутков.

Расчет кровли

Перед тем, как рассчитать площадь крыши конверт, очень важно предварительно произвести расчет мест схождения коньков кровли, т.к. их нужно построить в первую очередь. Для облегчения задачи можно использовать различные специальные инженерные таблицы, к примеру:

Фото — таблица расчета крыши

Также Вам может понадобиться таблица при помощи которой можно осуществить расчет угла вальмы:

Фото — расчет угла наклона

У такой крыши много достоинств:

1. Экономная;
2. Устойчивая, используется для монтажа в условиях сильных ветров;
3. Красиво дополняет экстерьер дома.

Но есть и недостатки, в основном это сложность конструкции.

Деревянная и металлическая крыша конвертом очень красиво смотрится, её схема достаточно проста, но перед тем, как сделать самостоятельно такую конструкцию, необходимо разработать проект и утвердить его у специалиста. Для покрытия кровли используется металлочерепица, профнастил, битумная черепица и прочие материалы.

21 Май 2014       Владимир Бакаев

Источник: https://www.proprofnastil.ru/krysha-konvertom.html

Крыша конвертом + схема

Среди трех-четырех основных вариантов обустройства стропильного каркаса необходимо особо отметить крышу конверт, выделяющуюся на фоне остальных кровельных конструкций более высокими характеристиками прочности и энергосбережения. Свое необычное название крыша получила из-за определённой схожести рабочего чертежа или схемы со стандартным почтовым конвертом. Тем не менее, несмотря на несерьезное наименование, схема крыши конвертом считается одной из наиболее удачных и надежных.

В чем секрет крыши конвертом

Подобную схему еще называют вальмовой крышей, или кровлей в четыре стороны. В отличие от традиционной двухскатной крыши, в схеме крыши конвертом отсутствуют боковые фронтоны. Это усложняет постройку стропильного каркаса, но при этом одновременно предоставляет определенные преимущества:

• Крыша конверт обладает на порядок более высокой устойчивостью к ветровым нагрузкам, особенно, если плоскость кровли установлена под большим углом наклона;
• Отсутствие фронтонов позволяет в несколько раз снизить потери тепла и улучшить защиту подкрышного чердачного помещения от затекания дождевой и талой воды;
• Расположение плоскостей обеспечивает равномерный сход снега и льда в зимнее время и ранней весной.

Основные элементы устройства крыши конверта приведены на схеме.

Два основных ската, располагающиеся параллельно фасаду и тыльной стене здания, имеют, как правило, треугольную или трапециевидную форму. Боковые скаты почти всегда треугольной формы. Если крыши домов конверт фото выполняются по более сложной датской или голландской полувальмовой схеме, то боковые скаты могут быть треугольными или иметь трапециевидную форму.

Один из наиболее простых вариантов – шатровая крыша.

Есть у схемы расположения скатов конвертом определенные недостатки, с которыми приходится мириться и учитывать при планировании устройства кровли:

• Конструкция получается значительно сложнее, чем у двухскатной крыши. Тем более, односкатное строительство требует использования большого количества дефицитного длинномерного бруса, доски и металлических уголков крепежа;
• Крыша конверт дает возможность максимально равномерно перераспределить приходящиеся на стены дома нагрузки от веса стропильного каркаса, кровельного покрытия, снега и льда;
• Спланировать и собрать крышу конверт своими руками, не имея практического опыта расчёта и постройки подобных объектов, практически невозможно, даже если имеются уверенные навыки столяра-плотника и определенный стаж работы.

Конструкция и устройство стропильной системы

Сам порядок расчета крыши конверта не представляет особой трудности, для ее планирования и расчёта достаточно вспомнить школьный курс тригонометрии и планиметрии и запастись парочкой строительных справочников.

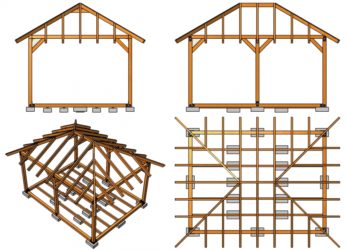

Конструктивно каркас крыши конверта фото состоит из следующих элементов:

• Центральная коньковая балка, на неё опираются все четыре плоскости;
• Диагональные и рядовые стропила каркаса, первые располагаются по диагонали от вершины угла основания к срединной линии;
• Рядовые стропила ничем не отличаются от обычных стропильных балок двухскатной кровли;
• Нарожники представляют собой короткие отрезки бруса или досок, которыми зашивают боковые плоскости.

В отличие от остальных стропильных балок, каждый нарожник имеет свою длину и размер, которые при планировании кровли нужно рассчитать по определенной схеме.

Существует три варианта расчета каркасной системы:

• Использовать типовую схему расчета крыши конвертом, которая имеется практически в любом учебном пособии или справочнике по строительной механике. Здесь же приводятся рекомендации по выбору сечения балок в зависимости от длины ската и угла наклона плоскости кровли;
• Второй способ подразумевает графический способ расчета крыши конверта. Для этого потребуется вычертить в масштабе план-схему будущего каркаса с подробной деталировкой всех основных узлов и деталей. После того как будут нанесены все основные элементы стропильного каркаса, можно будет измерить длины стропил коньковой балки нарожников, угловых и коньковых прогонов;
• Третий способ подразумевает использование специализированной программы для проектирования кровельных конструкций. Такой способ позволит учесть основные требования к построению крыши конвертом схема и избежать наиболее грубых ошибок при расчете.

Как построить крышу конверт своими руками

Строительство кровли начинается с проведения подготовительных мероприятий. Стропильную систему невозможно установить непосредственно на каменные или деревянные стены дома. Каркас создает огромную нагрузку на стены, поэтому, перед тем как сделать крышу конвертом своими руками, потребуется уложить промежуточный брус мауэрлата, соединяющий стропильную систему и коробку здания.

Подготовка к сборке стропильной системы крыши конвертом

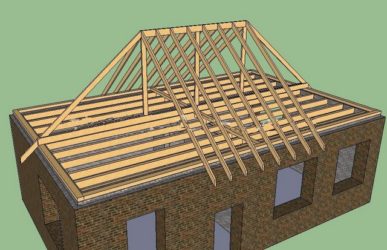

После того как был смонтирован мауэрлат и уложены балки потолочного перекрытия, можно приступать к сборке стропильной системы крыши. Для того чтобы система конверт не свалилась с потолочного перекрытия, необходимо обшить балки лобовой доской и установить угловые раскосы.

На втором этапе потребуется уложить доски на потолочное перекрытие. В центральной части это позволит собрать и установить коньковую балку. Сборка каркасной системы конверта начинается с изготовления и установки коньковой рамы. Пока на балку не уложены стропила, рама находится в неустойчивом положении. Поэтому в первую очередь необходимо установить пару центральных стропил, подпирающих раму со стороны боковых скатов.

Чтобы в процессе крепежа стропил на коньковую балку система конверта не съехала с первоначального положения, все элементы должны крепиться на каркасе крыши только попарно. Кроме того, места соединений обязательно усиливают накладными пластинами и уголками. Очень хорошо обрисован этот момент при сборке своими руками крыши конвертом на видео

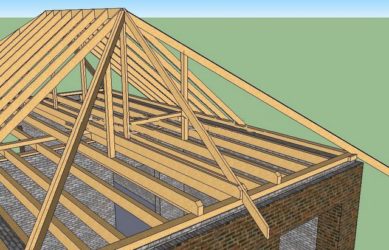

На следующем этапе необходимо установить диагональные стропила. Их также монтируют попарно, после установки наиболее короткого стропила необходимо переходить к балке, расположенной по диагонали, таким образом, при сборке крыши конверта все элементы будут находиться в сбалансированном положении.

Установка диагональных стропил считается наиболее сложным этапом сборки крыши конвертом.

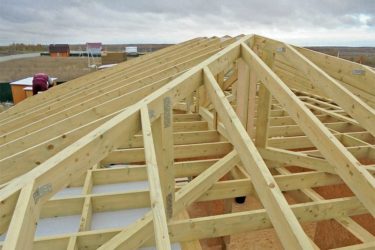

Сборка стропильного каркаса

После того как главные детали крыши конвертом были установлены и зафиксированы, можно переходить к изготовлению всех четырёх скатов каркаса. В первую очередь устанавливают рядовые стропила, технология сборки стропильной системы двух главных скатов практически не отличается от работы с обычной двускатной кровлей.

Стропила небольших домиков подрезают и устанавливают непосредственно на крыше. Если дом большой, то стропильные балки для конверта запиливают непосредственно на земле, после чего поднимают на потолочное перекрытие, подгоняют и укладывают на коньковую балку.

По завершению сборки двух главных скатов переходят к обустройству боковых скатов. Основная сложность заключается в том, что каждую балку нарожник необходимо измерить и индивидуально подогнать по длине непосредственно на каркасе, после чего выполняется косой запил концов стропила и укладка его на скат кровли. Все установленные детали стропильного каркаса конверта обязательно усиливаются металлическими накладками и уголками. Несмотря на кажущуюся прочность, деревянная конструкция остаётся очень чувствительной до тех пор, пока не произойдет выравнивание и небольшая усадка в стропильной системе на стенах дома.

На последнем этапе на поверхность скатов набивается обрешетка и контробрешетка, укладывается пароизоляция и все детали кровельного пирога.

Одним из преимуществ является то, что благодаря введению двух дополнительных скатов удается снизить тепловые потери через потолочное перекрытие.

Практически всегда четырехскатные конструкции утепляются минеральным волокном. Если чердак на четырехскатной кровле планируется выполнить по холодной схеме, то в основании каркаса нужно будет обязательно уложить пароизоляцию.

Заключение

Достаточно сложная в сборке и планировании крыша конверт на практике показывает способность выдерживать самые экстремальные ветровые и снеговые нагрузки. Чтобы обеспечить хорошую устойчивость к ветру, требуется уменьшить наклон ската, тогда как для уменьшения давления от веса снежного покрова необходимо увеличивать его наклон. В этом случае нет точных рекомендаций, и приходится опираться на опыт соседей и интуицию проектировщика.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/vidu-krish/krysha-konvertom-sxema.html

Как правильно построить крышу конверт, какие материалы и элементы для этого используют

Крыши конверты в частном домостроении использовались всегда. Но сегодня они особенно популярны. Поэтому в этой статье расскажем, что собой представляют кровельные конструкции, возведенные конвертом, какие у них отличительные особенности в конструкции, из каких элементов их собирают. А также кратко расскажем о технологии возведения крыш этого типа.

Крыша конверт над частным домом – вид сверху

Что такое крыша в виде конверта

Свое название эти крыши получили лишь потому, что их верхняя проекция собой представляет конверт старого исполнения. Современные конверты имеют другую форму соединения концов. Но так как эти кровельные конструкции возводятся давно, поэтому свое название они получили именно в те далекие времена.

В строительстве использовали и сегодня используют две основные конструкции кровель. Это шатровые и вальмовые. Обе разновидности должны быть классическими. То есть, к примеру, полувальмовая крыша не относится к категории «конвертных».

Вальмовая крыша собой представляет четырехскатную кровлю, в которой два ската – это трапеции в плоскости, два других равнобедренные треугольники. Шатровая – это четыре одинаковых ската, представляющих собой равнобедренные треугольники. Сразу обозначим, что вальмовые сооружения возводятся над домами, которые в проекции собой представляют прямоугольник, шатровые возводятся над квадратными зданиями.

Крыша-конверт вальмового исполнения

При этом, надо также отметить, что в вальмовых моделях присутствует коньковый прогон, в шатровых этого элемента крыши нет. Но это не значит, что последние конструкции проще и обойдутся застройщику дешевле. Все наоборот. К тому же строители уверяют, что расчет шатровой крыши – процесс сложный. То есть у каждой крыши есть свои преимущества и недостатки. Но у них перед другими кровельными конструкциями есть свои преимущества:

• Отсутствия фронтонов, которые в конструкции крыши являются самыми уязвимыми элементами, как для негативного воздействия ветра, так и атмосферных осадков.
• Большое подкровельное пространство, которое способствует упрощенной организации жилого помещения.
• Эффективный сток воды за счет достаточно большого угла наклона скатов крыши.
• Тот же угол наклона не позволяет скапливатьсяснегу на кровле в больших количествах.
• Защита всех стен дома от атмосферных осадков. В этом плане кровли с фронтонами уступают конвертам.
• Отсутствие все тех же фронтонов позволяет равномерно обогревать подкровельноепространство.
• Привлекательный внешний вид.

Кровля конверт – отсутствие фронтонов их отличительная особенность

Конструктивные особенности конвертных крыш

Чтобы разобраться в конструкции крыши этого типа, необходимо разобрать каждую разновидность. Потому что чисто конструктивно они друг от друга отличаются сильно. Итак, рассмотрим схемы крыш конвертов по отдельности.

Вальмовая крыша

В состав кровли этого типа входят:

• мауэрлат – это брус, уложенный по периметру дома, на который будут опираться стропильные ноги;
• коньковый прогон – это брус, установленный на опорные стойки, на который будут упираться стропильные ноги верхними своими концами;
• накосные стропила, они же диагональные, которые формируют ребра скатов крыши;
• рядовые стропильные ноги, которые укладывают на мауэрлат и коньковый прогон;
• нарожники – стропила, укладываемые на мауэрлат и на накосные стропильные ноги.

Кроме этого в конструкцию вальмовой крыши могут входить: опорные стойки, поддерживающие коньковый брус, лежень – брус, на который опираются стойки, шпренгель – бруски, поддерживающие накосные стропила, подпорки, укосины и прочие элементы, поддерживающие стропильную систему, делая ее более прочной и надежной.

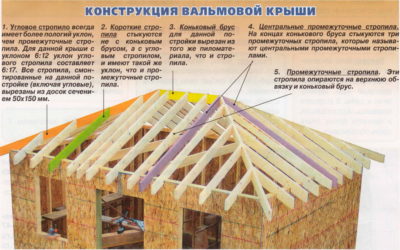

Элементы кровельной конструкции вальмового типа

Технология сооружения вальмовой кровли

Не будем вдаваться во все подробности сборочного процесса. Просто обозначим последовательность проведения всех операций.

• Сначала укладывают брусы мауэрлата, которые крепят к стенам дома. Вариантов крепления немало, главное – выбрать подходящий в соответствии с материалами, из которых дом возведен.
• Укладывают лежень. Этот брус обычно укладывают или на перекрытие, или на несущую внутреннюю стену. Если перекрытие – это плита или балки, то лежень можно в конструкции крыши не использовать.
• На лежень устанавливают и крепят к нему опорные стойки под коньковый прогон. Здесь важно монтаж провести строго по вертикали так, чтобы верхние торцы опор оказались на одной высоте.
• На стойки укладывают и крепят к ним коньковый брус. Главное – он должен располагаться строго горизонбтально.
• Теперь устанавливают накосные стропильные ноги.
• После чего рядовые стропила и наробжники.

В видео показано, как надо правильно возводить вальмовую кровельную конструкцию:

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу завершение недостроенных домов, монтажные и элетротехнические работы. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Шатровая крыша

Как уже было сказано выше, в шатровой крыше нет конькового прогона. Есть так называемый коньковый узел, на который и упираются верхними концами стропильные ноги. При этом последние – это две разновидности: накосные (их четыре штуки) и нарожники.

Необходимо отметить, что коньковый узел – конструкция самая ответственная и самая сложная. Сегодня строители используют несколько конструктивных элементов, которые называют коньковым узлом. При этом эту часть кровли можно сооружать без опорного столба или с таковым. Обычно первый вариант используют в крышах небольших размеров, которыми покрывают хозяйственные постройки или беседки. Второй используют для покрытия домов.

Итак, шатровая крыша состоит из следующих элементов:

• мауэрлат;
• стропильная система;
• опорный брус.

Конструкция и элементы шатровой конструкции

Технология сборки шатровой кровли

В принципе, технология сооружения шатровой крыши ничем не отличается от возведения кровли вальмовой. Просто в ней необходимо определиться с конструкцией конькового узла. К примеру, на фото ниже показан этот узел в одной из вариаций, где использован опорный столб, изготовленный из нескольких брусов. При этом каждая накосная стропильная нога упирается в отдельный брус стойки.

Коньковый узел шатровой кровли

Как говорилось выше, технология сборки шатровой конструкции сложнее вальмовой. И эта сложность заключается в точности расчета размеров элементов кровельной конструкции с учетом их несущей способности. Поэтому на больших крышах под стропильные ноги, в независимости от того, где они располагаются, монтируют опоры в виде стоек из брусов или досок. Это важный момент, который отражается на качестве конечного результата. При этом обязательно рассчитывают количество стоек и их сечением.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают кровельные материалы, услугу ремонта кровли, установки окон и дверей, утепление домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Расчет крыш конвертом

На самом деле расчет и схема крыш конвертом являются более сложными, чем одно- или двускатных конструкций. И даже это не становится причиной того, чтобы отказаться от воплощения в жизнь проектов этих крыш. Тем более есть так называемые стандартные кровельные конструкции, которые уже рассчитаны до мелочей с полным указанием длин элементов и их сечения. И это самый простой способ, с чего можно начать возведение кровельной конструкции конвертного типа.

Схема стандартной типовой вальмовой кровельной конструкции Это может бытьинтересно! В статье по следующей ссылке читайте про технологию сооружения двускатной крыши и ее стропильной системы под профнастилом.

Есть другой вариант, если стоит задача – соорудить кровельную конструкцию определенного типа. То есть с размерами, которые подходят под определенную коробку дома. Этот способ называется графическим. Здесь потребуются знания не только строительного дела, но и тригонометрии, потому что в основе расчета будут лежать тригонометрические функции, с помощью которых будут определены длины конструктивных элементов крыши конверта.

Для этого вычерчивается план будущей кровли, в которой указываются размеры дома, а также высота самой крыши. Именно на основе этих параметров и производят расчет. Не забываем, что необходимо определить и сечением брусов, балок и досок, которые будут использованы в строительстве. А для этого придется определить снеговую и ветровую нагрузку, которые будут влиять на крышу дома. А это не так просто, потому что придется искать информацию по нагрузкам региона, где дом строится. И хотя эта информация – не секрет, необходимо полученные данные точно применить, чтобы не допустить ошибок.

Расчетами и проектами должны заниматься профессионалы

Поэтому совет, не делайте то, что вам не под силу. И даже, если кажется, что ничего сложного нет. Лучше обратиться к специалистам, которые гарантируют высокое качество конечного результата. Конечно, за их услуги придется заплатить. Но лучше этот небольшой платеж, чем исправлять ошибки расчета, монтажа и эксплуатации крыши конверта, которые могут вылиться в кругленькую сумму.

Это может бытьинтересно! В статье по следующей ссылке читайте про конструктивные особенности трехскатной крыши, плюс технология ее возведения.

Заключение по теме

Сложная в расчетах и сооружении крыша конверт в эксплуатации себя показывает с наилучшей стороны. То есть она способна выдерживать серьезные ветровые и снеговые нагрузки. Но, как всегда, надежность крыши будет зависеть от правильно проведенных расчетов и монтажа. А этим должны заниматься специалисты.

Прочитать позже

Отправим материал на почту

Автор статьи

Технический эксперт строительной корпорации, блогер и влогер

Юрий Поляков

Источник: https://m-strana.ru/articles/krysha-konvert/

Как сделать крышу конвертом своими руками – схема, монтаж и

24-05-2017Крыша

В современном частном домостроении существует огромное разнообразие форм либо видов кровельных конструкций. Такое изобилие достигается по большей части за счет появления новых, технологичных кровельных материалов, благодаря которым возможно перекрыть кровли со сложной геометрией. Но, классические архитектурные решения, как, к примеру, крыша конверт остаются не меньше популярными. В данной статье мы поведаем, как сделать кровлю для того чтобы тип своими руками, и об ее разновидностях, изюминках стропильного каркаса.

Виды

Крыша конвертом взяла такое наименование из-за визуального сходства вида сверху с этим незамысловатым предметом. Она относится к классической форме кровель, исходя из этого довольно часто употребляется в частном малоэтажном домостроении. Отличительной изюминкой данной разновидности крыш есть то, что они не имеют фронтонов, поскольку они в конструкции заменяются дополнительными скатами. В зависимости от формы скатов различают 2 типа крыш в виде конверта:

• Вальмовые. Вальмовая кровля имеет два трапециевидных ската, и два ската треугольной формы, заменяющие собой фронтоны, каковые именно именуют вальмами. Коньковое соединение в таковой конструкции намного меньше, чем протяженность ската по карнизу. Уклон кровли на трапециевидных скатах и вальмах отличается.
• Шатровые. Шатровую крышу, складывающуюся из 4 скатов, кроме этого именуют конвертом. Она кроме этого не имеет в своей конструкции фронтонов, но складывается из 4 однообразных скатов треугольной формы. Изюминкой шатровой кровли есть, что у него конек является соединением стропильных ног в одной точке, а не линию, как это не редкость у двухскатной либо вальмовой.

Принципиально важно! Считается, что шатровая крыша громадное подходит для домов квадратной формы, а вальмовая – для прямоугольных. Основное в проектировании таких видов кровли – это точный расчет, учитывающий ветровые либо снеговые нагрузки, и свой личный вес конструкции.

Преимущества

Крыша конверт – популярное архитектурное решение, которое довольно часто употребляется в строительных работах частных малоэтажных домов. Опытные кровельщики утверждают, что шатровая конструкция с позиций проектирования, монтажа куда сложнее вальмовой, а расчет ее стропильного каркаса по большому счету под силу лишь умелому проектировщику. Преимуществами этих кровель считают:

1. Громадное подкровельное пространство. площадь и Большая высота потолка под кровлей разрешает организовывать просторные чердаки и жилые мансарды.
2. Хороший сток воды со скатов. Благодаря достаточно количеству скатов и большому уклону талая либо дождевая вода с поверхности скатов стекает, не встречая затруднений. Именно поэтому нагрузка на каркас не возрастает кроме того на протяжении самых интенсивного таяния и сильных снегопадов.
3. Защита стен от осадков. За счет того, что фронтоны заменяются на скаты, все наружные их отделка и стены прекрасно защищается от осадков , а потому сохраняется лучше.
4. Равномерный подогрев подкровельного помещения. За счет того, что конструкция крыши, напоминающих по виду конверт, не имеет вертикальных фронтов, поверхность кровли и чердачное помещение прогревается равномерно.

Принципиально важно! Не смотря на то, что выстроить крышу в виде конверта своими руками достаточно сложно, благодаря замене вертикальных фронтонов на дополнительные скаты, конструкция получает повышенную ветровую устойчивость, прочность и несущую свойство.

Особенности монтажа

Крыша с конвертом и ее схема — достаточно прочная, надежная, но проблематичная для монтажа и проектирования конструкция, которая требует тщательных столярного мастерства и расчётов. Наиболее сложными узлами считаются коньковые соединения, где диагональные стропила сходятся с коньковым брусом. В общем строительство кровли, формой напоминающих конверт, складывается из следующих этапов:

• Закладка мауэрлата. Сперва очередь на верхнюю обвязку дома укладывают мауэрлат. Этим термином именуют прочный, толстый брус прямоугольного либо квадратного сечения, в который врезаются стропильные ноги. Он нужен для лучшего распределения веса конструкции.
• Установка вертикальных стоек. На внутреннюю несущую стенке, покрытую лежнем, устанавливают вертикальные стойки, поддерживающие коньковый прогон. У вальмовой крыши минимум 2 стойки, а у шатровой – неизменно одна.
• После этого происходит установка диагональных стропил, их подрубают так, дабы они соединялись с коньковым прогоном и вертикальными стойками.
• Затем приступают к фиксации рядных и накосных стропил, каковые формируют плоскость ската кровли-конверта.
• Следующий этап – монтаж обрешетки. Обрешеткой именуют рейки, фиксируемые перпендикулярно стропильным ногам, каковые распределяют вес кровельного материала.

По окончании сборки стропильного каркаса возможно приступать к утеплению ската и гидроизоляционным работам, а после этого поверхность крыши покрывают кровельным материалом. Последним этапом кровельных работ будет обустройство водосточной системы и доборных декоративных элементов.

-инструкция

Источник: https://blog-oremonte.ru/krysha/kak-sdelat-kryshu-konvertom-svoimi-rukami-skhema-montazh-i.html

Чем хороша крыша конверт – виды и правила монтажа своими руками

Частное домостроение отличается огромным разнообразием форм и видов кровельных конструкций. Это стало возможным благодаря появлению новых, высокотехнологичных материалов для кровли, которые позволяют перекрыть кровли с самыми сложными формами. Но наряду с этим традиционные крыши также пользуются популярностью. Одним из классических архитектурных решений является крыша конверт.

Разновидности крыши в виде конверта

Названием для крыши послужило визуальное сходство вида сверху с почтовым конвертом. Этот тип является классическим вариантом, поэтому пользуется популярностью. Конструктивной особенностью крыши конвертом является отсутствие фронтонов и их замена дополнительными скатами. Для большинства частных застройщиков актуальным является вопрос, как сделать крышу конвертом.

В зависимости от формы ската крыша конвертом может быть двух видов:

• Вальмовая конструкция состоит из четырех скатов: два выполнены в форме трапеции, а два, заменяющие фронтоны, имеют треугольную форму, они-то и называются вальмовыми. Длина конька у вальмовой крыши немного короче, чем аналогичный параметр карнизного ската. Вальмы и основные скаты отличаются углом наклона.
• Шатровая крыша также имеет четыре ската, но одинаковой треугольной формы. Отличительной особенностью такого типа крыши является отсутствие линии конька, стропильные ноги соединяются в одной точке.

По мнению специалистов, крышу в виде шатра возводят над домами квадратной формы, а вальмовая конструкция подходит для прямоугольных домов. Решая проблему, как рассчитать крышу конверт, нельзя забывать о ветровых и снеговых нагрузках.

Преимущества крыши конвертом

Популярность крыши конвертом объясняется наличием некоторых преимущественных моментов:

• Большое чердачное помещение. Высокие потолки и габариты подкровельного пространства дают возможность обустройства жилых помещений на чердаке.
• Беспрепятственный сток воды с крыши. Значительный уклон и большое количество скатов позволяют беспрепятственно стекать талой и дождевой воде с кровли конвертом. Это существенно снижает нагрузку на кровельный материал и стропильную систему.
• Защита от атмосферных осадков. Вальмы, заменяющие фронтоны, и их правильная облицовка надежно защищают стены дома от осадков, тем самым продлевая срок из службы.
• Равномерный прогрев чердачного пространства. Отсутствие вертикальных фронтонов приводит к тому, что кровля и помещение под ней обеспечиваются равномерным прогревом.

Несмотря на сложность монтажа, замена вертикальных фронтонов дополнительными скатами имеет свои преимущества. Крыша в виде конверта отличается повышенной устойчивостью к ветровым нагрузкам, прочностью и хорошей несущей способностью.

Монтаж конвертной крыши по схеме

Конвертную крышу можно назвать достаточно прочной и надежной, но такая конструкция может быть выполнена только после проведения серьезных расчетов и особых строительных навыков. Наибольшую сложность можно встретить в местах соединения диагональных стропил и конькового бруса.

В целом строительная схема крыши конвертом подразумевает выполнение таких действий:

• Вначале укладывают мауэрлат, который представляет собой прямоугольный или квадратный брус, который укладывают на верхнюю обвязку дома. Прямое назначение этого элемента — распределение нагрузки от кровельной конструкции. В мауэрлат врезают нижние пятки стропильных ног.
• На втором этапе на внутренней несущей стене располагают лежень, на котором устанавливают вертикальные стойки для поддержки конькового прогона. Вальмовая крыша всегда имеет две стойки, шатровая — одну.
• Далее устанавливают диагональные стропилины, подрубая пятки с обоих концов так, чтобы обеспечивалось их плотное прилегание к вертикальным стойкам и коньку.
• Следующим шагом фиксируют рядовые и накосные стропильные ноги, тем самым формируя плоскости скатов.
• На готовую стропильную систему наколачивают обрешетку, которую изготовляют из досок, реек или брусков. Элементы обрешетки располагают перпендикулярно стропилинам. Основное назначение обрешетки — равномерное распределение веса кровельного материала.

Завершающим этапом строительства крыши конверт своими руками является гидроизоляция и утепление скатов, а также последующая укладка кровельного материала. В финале всех работ обустраивают водосточную систему и устанавливают доборные декоративные элементы.

Источник: https://kryshadoma.com/vidy-krovli-kryshi/chem-khorosha-krysha-konvert-vidy-i-pravila-montazha-svoimi-rukami.html

Что такое крыша конверт: виды, особенности конструкции и монтажа

В современном частном домостроении существует огромное разнообразие форм или видов кровельных конструкций. Такое изобилие достигается в основном за счет появления новых, технологичных кровельных материалов, с помощью которых можно перекрыть кровли со сложной геометрией. Однако, классические архитектурные решения, как, например, крыша конверт остаются не менее популярными. В этой статье мы расскажем, как сделать кровлю такого тип своими руками, а также об ее разновидностях, особенностях стропильного каркаса.

статьи

• 1 Виды
• 2 Достоинства
• 3 Особенности монтажа
• 4 -инструкция

Достоинства

Крыша конверт – популярное архитектурное решение, которое часто используется в строительстве частных малоэтажных домов. Профессиональные кровельщики утверждают, что шатровая конструкция с точки зрения проектирования, монтажа намного сложнее вальмовой, а расчет ее стропильного каркаса вообще под силу только опытному проектировщику. Достоинствами этих кровель считают:

1. Большое подкровельное пространство. Большая высота потолка и площадь под кровлей позволяет организовывать жилые мансарды и просторные чердаки.
2. Хороший сток воды со скатов. Благодаря достаточно большому уклону и количеству скатов талая или дождевая вода с поверхности скатов стекает, не встречая затруднений. Благодаря этому нагрузка на каркас не увеличивается даже во время самых сильных снегопадов и интенсивного таяния.
3. Защита стен от осадков. Благодаря тому, что фронтоны заменяются на скаты, все наружные стены и их отделка хорошо защищается от атмосферных осадков, а потому сохраняется лучше.
4. Равномерный подогрев подкровельного помещения. Благодаря тому, что конструкция крыши, напоминающих по виду конверт, не имеет вертикальных фронтов, чердачное помещение и поверхность кровли прогревается равномерно.

Важно! Хотя построить крышу в виде конверта своими руками достаточно сложно, благодаря замене вертикальных фронтонов на дополнительные скаты, конструкция приобретает повышенную ветровую устойчивость, прочность и несущую способность.

Устройство крыши конвертом
