Навес своими руками над мангалом: пошаговая инструкция
Каждый владелец дачи желает, чтобы его долгожданный отдых на природе с друзьями прошел как можно успешнее. Но если дату встречи можно спланировать заблаговременно, то погоду точно никто предвидеть не может. Тем более в настоящее время, когда даже научные прогнозы синоптиков кардинально изменяются несколько раз в день. Как застраховать себя и друзей от неприятных сюрпризов?
Выход есть. Если нельзя предвидеть погоду по всему дачному участку, то сделать ее прогнозируемой над мангалом вполне по силам большинству владельцев загородных коттеджей. Каким образом? Очень просто – поставить над мангалом навес.
Навес своими руками над мангалом
Виды навесов
Современные стройматериалы и технологии значительно расширили возможности архитекторов. Теперь они могут проектировать очень оригинальные решения навесов с применением непривычных покрытий и конструктивных решений. Какие главные отличия существуют между навесами для мангалов?
Таблица. Виды навесов над мангалом
| Деревянный | Отлично вписываются в любой ландшафтный дизайн. Недостатки – недолговечность, пожарная опасность, сложность изготовления. Кроме того, такие каркасы по стоимости самые дорогие. Конструкции требуют умения и практических навыков выполнения различных строительных работ. |
| Металлический | Оптимальное решение по всем характеристикам. Металлический каркас эксплуатируется много лет, при необходимости его можно перенести на новое место. Металлический навес над мангалом не горит, не гниет и не изменяет своих первоначальных характеристик. При желании его можно украсить декоративными коваными элементами – навес приобретает старинный благородный вид. |
| Кирпичный | Самый дорогой, для возведения необходимо много времени и денег. Рекомендуется использовать только для эксклюзивных проектов. Такой навес может переоборудоваться под беседку с мангалом, при желании помещения можно защищать от ветра, дождя и снега. Навес больше похож на дачную беседку с мангалом. |
Выбор варианта зависит от общего ландшафтного дизайна, предпочтений и возможностей заказчика. Часто применяется комбинированный каркас: вертикальные опоры металлические, а перекрытие деревянное или в иных сочетаниях.
Все навесы делятся на две большие группы.
- Стационарные. Довольно большие конструкции, могут размещаться только над мангалом или иметь дополнительные крытые площадки для отдыха. Такие конструкции самые дорогие, часто имеют очень оригинальный вид и служат настоящим украшением приусадебного участка.
Стационарные навесы чаще всего являются габаритными сооружениями и защищают от непогоды не только сам мангал, но и площадку перед ним
- Мобильные. Небольшие навесы только над мангалами. Могут вместе с ними переноситься на новое место, убираться в закрытое помещение для длительного хранения. К сожалению, небольшой периметр не позволяет надежно защищать мангал от косого дождя или снега. Сильные осадки становятся препятствием приготовления шашлыков.

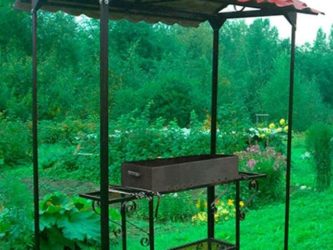

Самодельный переносной мангал с навесом
Виды кровельных покрытий
Можно встретить различные рекомендации по использованию кровельных материалов, но практика показывает, что не все они считаются универсальными. Некоторые из них применять для мангалов категорически не рекомендуется.
- Металлические листы. По мнению большинства строителей, максимально отвечают требованиям владельцев. Металлические покрытия долговечны, безопасны в пользовании, относительно дешевы и просты в изготовлении.
Для навеса отлично подходит профнастил или обычная оцинковка
- Асбестоцементный шифер. В настоящее время применяется редко, но по эксплуатационным характеристикам превосходит много дорогих современных материалов.
Шифер обладает высокими эксплуатационными характеристиками
- Гибкая черепица. Применяется довольно часто, хотя имеет несколько важных недостатков. Первый – горючесть. Мягкие кровли изготавливаются на основе битума, а он легко воспламеняется и очень плохо тушится. Второй – через несколько лет на поверхности гибкой черепицы оседает пыль и начинают расти мхи. Избавиться от растительности очень сложно.
Гибкая черепица — популярный вид покрытия для навесов и беседок
- Сотовый поликарбонат. Самый плохой вариант навесов. Такие конструкции отлично смотрятся сразу после изготовления, но через несколько лет после начала эксплуатации внешний вид резко ухудшается. Поверхности покрываются сажей, могут появляться сплошные отверстия от искр и т. д. Владельцам приходится мириться с плачевным видом навеса для мангала или полностью его переделывать.
Сотовый поликарбонат легко монтируется, но быстро теряет привлекательный вид
Для примера мы рассмотрим пошаговую инструкцию изготовления двух типов навесов: сложного деревянного и простого металлического.
Цены на сотовый поликарбонат
Сотовый поликарбонат
Для изготовления навеса потребуется брус сечением 150×150 мм для вертикальных опор, доски 50×100 мм для балок перекрытия и металлическая черепица для кровли. Навес будет стоять на вбетонированных в землю металлических швеллерах. Карту фундамента следует нарисовать заранее с учетом проекта навеса для мангала.
Начинать работы следует с составления подробного чертежа будущего навеса
Эти работы следует выполнить заранее, бетон должен минимум две недели застывать. Швеллера бетонируются в ямки глубиной примерно один метр, высота над землей также в пределах метра. После того как бетон застыл, можно приступать к дальнейшему строительству.
За две недели до возведения конструкции необходимо подготовить фундамент под стойки
Шаг 1. Отпилите по уровню металлические швеллера. Работайте болгаркой с диском по металлу, обязательно пользуйтесь средствами индивидуальной защиты органов зрения. Внутри швеллеров на расстоянии примерно 40 см от земли приварены металлические полочки, на них будут стоять вертикальные опоры. Для того чтобы они не соскальзывали, боковую поверхность необходимо прикрепить к полке швеллера длинным болтом.
Внутри швеллера приварена металлическая перемычка, на которую будет опираться брус
Шаг 2. Закрепите на швеллерах вертикальные опоры из бруса. Для улучшения внешнего вида их поверхности необходимо предварительно остругать, делать это лучше ручным или электрическим рубанком. Во время фиксации проверяйте положение элементов, все они должны быть строго вертикальными.
Приступают к установке опорных столбов навеса
Шаг 3. Перед монтажом верхней обвязки еще раз выставьте все столбы в вертикальном положении и закрепите их раскосами. Для этих целей можно использовать любые отрезки пиломатериалов. Во время крепления обращайте внимание, чтобы опоры соединялись в одну устойчивую конструкцию, не допускайте шатаний. Раскосы можно демонтировать только после того, как полностью будет сделана верхняя обвязка.
Столбы укрепляют временными раскосами
Шаг 4. Сделайте леса, с ними намного легче работать. Они делаются просто: прибейте к вертикальным опорам длинные горизонтальные доски, а на них положите щиты.
Для удобства монтажа верхней обвязки рекомендуется соорудить леса из досок
Шаг 5. Приступайте к верхней обвязке. Она изготавливается из бруса 100×150 мм. Делается конструкция в несколько этапов.
- На вертикальных опорах подготовьте полки для обвязки, для этого следует спилить половину ширины бруса. Внимательно следите за их положением и размерами.
В верхней части опор делают вырезы под балки обвязки
- Такие же запилы подготовьте и на брусьях обвязки.
- Установите элементы на место и прочно зафиксируйте их длинными болтами. Головки можно прятать впотай, но имейте в виду, что при этом одновременно немного понизится прочность соединения несущего узла из-за уменьшения толщины пиломатериалов.
Фиксация обвязки и столбов осуществляется болтами
Навес будет с уклоном. Не забывайте об этом во время подрезания вертикальных опор. Для улучшения внешнего вида можно торцы обвязочного бруса делать фигурными. Времени это отнимает не очень много, а дизайн конструкции улучшает значительно.
Для улучшения внешнего вида навеса выступающие торцы обвязки можно сделать фигурными
Шаг 6. Установите брусья перекрытия. Вначале фиксируются два крайние, между ними натягивается веревка и по ней крепятся все оставшиеся. Если обвязка сделана правильно, то элементы сразу будут занимать нужное положение. Если при строительстве были допущены незначительные ошибки, то балки перекрытия придется подгонять.
Монтируют брусья перекрытия
Практический совет. Никогда не подкладывайте под них деревянные клинья. Надо немного уменьшить высоту двух крайних и под них подгонять по очереди все оставшиеся балки. Это дольше, но намного надежнее.
Крепятся брусья перекрытия большими специальными болтами. Они вставляются в приготовленные отверстия, головка должна обязательно прятаться в углубление. В противном случае она будет мешать ставить обрешетку под кровельный материал. Диаметр верхнего отверстия равняется диаметру резьбы шурупа, а диаметр нижнего отверстия немного меньше. За счет этого обеспечивается прочное и надежное крепление балок перекрытия.
В местах крепления болтов в дереве вырезают углубления, чтобы шляпки впоследствии не мешали примыканию кровли к обрешетке
Шаг 7. Настелите доски потолка навеса. Если желаете сэкономить пиломатериалы, то делайте не потолок, а обыкновенную обрешетку.
Сверху набивают обрешетку из досок
Цены на различные виды бруса
Брус
Осталось накрыть навес, алгоритм производства работ зависит от выбранного кровельного материала. Если есть опасения что крыша может прогнуться под большим количеством снега, то установите по бокам две укосины.
Покрытие навеса профнастилом
Это пошаговая инструкция изготовления довольного дорогого станционного навеса над мангалом. Есть и более простые варианты конструкций.
Пошаговая инструкция по изготовлению металлического навеса
Навес покрыт асбестоцементным шифером, конструкция располагается на двух опорах. Опоры бетонируются в ямах глубиной 120 см, вертикальные элементы из трубы диаметром 80 мм.
Шаг 1. Выкопайте ямы для бетонирования двух труб. Расстояние между углублениями примерно 2 м, конкретные значения зависят от размеров мангала.
Начинают с установки несущих опор
Шаг 2. В верхних торцах труб пропилите ниши и просверлите отверстия. В нише будет лежать поперечина, а при помощи отверстий и болтов отдельные элементы собираются в одну конструкцию.
В верхней части стоек заранее делают вырезы под трубы, которые крепят после монтажа опор
Шаг 3. Установите в ниши трубы длиной примерно 1,5 м. При этом передний свес должен быть 100 см, а задний всего 50 см. Не забывайте делать с двух сторон одинаковый уклон около 25°.
Шаг 4. Для угловых распорок можно использовать равносторонний уголок 45×45 мм. Просверлите в нем отверстия и закрепите боковые упоры, эти элементы также можно фиксировать длинными болтами. Такой метод дает возможность получить сборно-разборный каркас.
Для распорок применяют металлический уголок, отрезки которого закрепляют болтами
Практический совет. Отверстия в трубах сверлить довольно сложно. Опытные строители советуют делать это в два этапа. Первый – высверливать отверстие диаметром до 5 мм, а на втором расширять его до нужных размеров. Обязательно следует пользоваться керном, без него сверло обязательно сломается.
Правила сверления металла
Шаг 5. В поперечных трубах просверлите отверстия для крепления уголков, в них будет вставляться брус перекрытия. Расстояние между уголками 20 мм, такой же толщины нужна доска. В боковых поверхностях уголков также надо иметь отверстия, с их помощью фиксируется балка.
В поперечных трубах высверливают отверстия под крепежи
Шаг 6. Поднимите наверх доски перекрытия, обязательно обработайте их огнезащитой. Во время разжигания костра в мангале пламя может подниматься высоко, что небезопасно с противопожарной точки зрения. Длина досок 240 см. Прикрепите пиломатериалы к уголкам болтами. Обращайте внимание, чтобы все элементы располагались в одной плоскости.
Доски перекрытия обязательно должны быть обработаны антипиреном
Шаг 7. Накройте навес шифером, пользуйтесь специальными гвоздями. Гвозди забивайте аккуратно, первый удар должен быть резким, так пробивается отверстие в шифере. Дальше гвоздь забивается обыкновенным способом.
В качестве кровли используется шифер
Практический совет. Для того чтобы исключить вероятность подрыва листов сильными порывами ветра, прибивайте их минимум через волну, на каждый лист должно быть три ряда крепления.
Схема укладки шифера
При желании можно все металлические поверхности покрасить устойчивыми красками. Перед этим их необходимо тщательно очистить от ржавчины, пыли и грязи.
Для защиты от коррозии все металлические элементы необходимо покрасить
Это один из наиболее дешевых вариантов навесов. Для его изготовления нет надобности пользоваться электрической сваркой – не каждый владелец дачи имеет сварочный аппарат, а обыкновенная дрель есть у всех.
Цены на различные виды шифера
Шифер
Монтаж навеса над мангалом не требует большого опыта и профессиональных навыков, и справиться с ним может практически каждый, кто умеет обращаться с инструментом. Еще проще самостоятельно изготовить козырек над крыльцом, ввиду его компактных размеров и простой конструкции. Как это сделать, можно узнать на нашем сайте.
Источник: https://krysha-expert.ru/naves-svoimi-rukami-nad-mangalom
Крыши барбекю: фото лучших идей и вариантов
В большинстве случаев крыши над печами и барбекю сооружают из камня, кирпича, металла или специального обработанного дерева. Какой именно материал выбрать для создания крыши может решить только собственник земельного участка, где будет находиться барбекю и его финансовые возможности. Также следует упомянуть о более экономных вариантах, например, парусные навесы из материи. Такую крышу очень легко соорудить, ведь достаточно натянуть материю над барбекю, создав, таким образом, небольшую беседку.
Чаще всего выполняют комбинированное сооружение, у которого деревянные или кирпичные опоры, также в качестве стоек могут использоваться металлические трубы. Крышу изготавливают из железа, шифера или поликарбоната, при этом навес имеет деревянную или металлическую обрешетку. Навесы могут быть как прямыми, так и под небольшим наклоном, их пристраивают к частному дому или же располагают на территории земельного участка отдельно.
Зачастую конструкция здесь примитивна – четыре опоры и лист металла, который служит крышей, защищающей зону барбекю от дождя. Проще всего соорудить открытый навес, для закрытой конструкции понадобятся дешевые и легкие строительные материалы, а крыша будет деревянной или металлической.
Достоинства барбекю с крышей
Среди положительных моментов следует выделить:
- Уютные и комфортные условия. Печь будет отдавать тепло в большом количестве, а небольшая крыша постарается задержать его таким образом, чтобы отдыхающие в прохладный вечер были согреты и находились в комфортных условиях.
- Можно собраться за одним большим обеденным столом с родственниками или друзьями, наслаждаться ароматами мяса и любоваться огнем.
- Барбекю с крышей – символ гордости собственника земельного участка, который имеет не только практичную сторону, но и эстетическую.
Негативные моменты
Как и любое сооружение барбекю с небольшой крышей имеет следующие недостатки:
- Во время готовки под закрытой крышей находящимся вблизи людям, будет очень жарко, поэтому нужно обеспечить свободу доступа свежего воздуха. В качестве альтернативы специалисты рекомендуют отодвигать обеденный стол на два или три метра от печи.
- Еще одна причина, по которой стол с гостями нужно расположить на расстоянии хотя бы в три метра – быстрое загрязнение ближайшего окружения. Примерно в радиусе 1,5 метров все будет достаточно грязно, а убирать во время готовки, вряд ли кто-то захочет.
- Нужно обезопасить себя и своих окружающих, создать надежную основу для барбекю с крышей. Ни в коем случае нельзя выстилать полы из древесины или иных легковоспламеняемых материалов, так как это грозит здоровью и жизни отдыхающих. По полу могут сыпаться искры, особенно актуален этот вопрос в процессе готовки, поэтому пол лучше всего выполнять из тротуарной плитки, которую укладывают на бетонную основу.
- Возможно заполнение навеса дымом, эту проблему нужно учитывать, используя бездымные конструкции или сооружая специальную дымоходную систему для вывода отравляющих газов.
Строительство крыши для барбекю
Конечно же, не обязательно заниматься этим самостоятельно, ведь можно привлечь специалистов или купить готовую конструкцию. Тем не менее строить столь простую постройку самому гораздо выгоднее. Первым делом нужно выбрать проект барбекю с крышей. Если строительного опыта недостаточно для самостоятельного составления проекта, то можно найти готовый вариант в интернете или же поручить это дело профессионалу.
Специалист сможет учесть все пожелания своего заказчика, выполнив за него грязную работу. В задачу входит расчет нагрузок, выбор сечения несущих опор, подбор используемых материалов. Стоит обратить особое внимание на то, что ошибка в расчетах приведет к катастрофе – крыша барбекю обрушится и придется вновь тратить деньги на реконструкцию или новую постройку зоны отдыха с барбекю.
Подбор материалов для строительства
Если собственник земельного участка боится экспериментов и не имеет особых строительных навыков, но, все же, хочет попробовать сделать постройку самостоятельно, то лучше отдать предпочтение древесине. Дерево проще сего обрабатывать, оно имеет небольшой вес, а значит и процесс установки будет легким. Крыша должна быть не только прочной и надежной, но и огнеустойчивой, поэтому лучше использовать поликарбонат, при этом он должен устанавливаться на высоте в два с половиной метра.
Навес из поликарбоната можно возвести быстро, так как он легкий и доступный по цене. Прежде, чем покупать поликарбонатный навес нужно проверить его толщину ребер и листа, просветить лист светом, чтобы определить однородность структуры. Если прошлые два испытания были успешно пройдены, то достаточно знать вес листов и проверить их на гибкость, чтобы они не трескались и не ломались.
Прежде, чем начинать строительство, составляется проект и рассчитывается количество необходимых материалов, после чего проводится закупка строительных материалов и снаряжения в специальном магазине. При самостоятельном строительстве нужно вооружиться набором необходимых инструментов, иначе работы могут стать в самый неожиданный момент.
Для того чтобы строительство прошло успешно нужно иметь у себя под рукой: молоток, лопату, дрель, циркулярную пилу, ножовку и топор, специальный строительный уровень и шуруповерт, веревку и ведро.
Монтаж крыши
Проводить установку навеса нужно согласно чертежам, для начала на опорах прорезают пазы, после чего в них устанавливают брусья, которые станут горизонтальными перекрытиями и основанием для стропильных ног. Стропила устанавливают на перекрытие, закрепляя их длинными шурупами. Для того чтобы конструкция была достаточно прочной стропила нужно располагать на расстоянии не более одного метра.
После того, как каркас крыши был собран, можно приступать к кровельным работам. Для начала нужно соорудить деревянную обрешетку, после чего набить ее на стропила. Затем закрепляется кровельный материал, что был выбран для барбекю с крышей.
Источник: https://krov-torg.ru/kryshi-barbekju-foto/
Мангалы с крышей для дачи своими руками примеров
Ах, как же трудно теплыми летними деньками усидеть в душных помещениях. Так хочется все бросить и отправиться куда-нибудь за город, на пикник с шашлычком. Но, к сожалению, к выходным, когда мечты об ароматном мясе будут уже практически осуществлены, погода может несколько расстроиться и одарить вас с одной стороны очень долгожданным, а с другой – совсем не ко времени, дождем. Чтобы погодные «сюрпризы» не расстроили планы, и посиделки с шашлыком все-таки состоялись, достаточно просто иметь в обиходе мангал с крышей.
Он может быть сделан в разнообразных интерпретациях. Например, на даче его можно установить стационарно.
Мангал под крышей для дачи
Есть интересные мобильные варианты мангалов с крышами, многие из которых не сложно сделать своими руками. Как? Об этом ниже.
к оглавлению ↑
Из чего строится крыша
«Так как крышу будем ставить над не совсем обычным объектом, то ей придется выдерживать нестандартные воздействия, вроде высоких температур и обволакивания дымом»
Мангал, как неотъемлемый атрибут загородного отдыха, есть практически у каждого дачника. Он может быть куплен по случаю или сделан по вдохновению. В любом случае вам останется лишь немного усовершенствовать предмет, оборудовав его надежной крышей, и шашлык состоится в любую погоду.
Крыша над мангалом позволит жарить шашлык в любую погоду
Какому из кровельных материалов отдать предпочтение в этом случае? Безусловно, прочному. Так как крышу будем ставить над не совсем обычным объектом, то ей придется выдерживать нестандартные воздействия, вроде высоких температур и обволакивания дымом. Жар, идущий снизу, будет провоцировать образование конденсата вверху, поэтому приоритет должен быть за материалами, обладающими такими качествами как:
1. Жаростойкость.
2. Влагостойкость.
Материал для крыши должен быть влагостойким и жаропрочным
Наиболее хорошо реагирует на температурные и влажностные перепады профнастил. У металлического листа данного класса имеется специфическое полимерное покрытие, которое и не дает ему ржаветь и добавляет внешней привлекательности. Вы сможете найти профнастил в том цвете, который будет гармонировать с обще стилистическим решением оформления участка.
Крыша для мангала из профнастила
Опорный каркас для такой крыши можно собрать, сварив трубы или металлический профиль. Неплохая крыша получится:

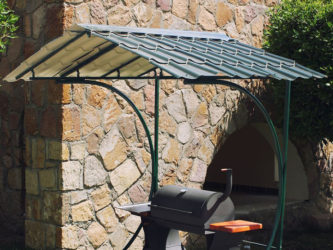

Крыша для мангала из металлочерепицы
А вот сотовый карбонат на эту роль лучше не брать. Его не просто поведет от высокой температуры, он может загореться.
Какого размера сделать крышу, вы должны решить сами. В общем-то, этот показатель будет зависеть от того, какие задачи на нее планируется возложить. В любом случае крыша должна быть заметно больше площади мангала. Только в этом случае ей удастся полностью защитить угли и еду от воздействия ветра и дождевой воды, так что набирайте материал с некоторым запасом.
Площадь навеса должна быть больше зоны мангала
С каким именно – можно рассчитать по рабочему чертежу, если вы не поленитесь такой нарисовать. В противном случае деньги могут быть потрачены зря, хотя, в принципе, на дачном участке всегда найдётся применение даже самым небольшим обрезкам современных кровельных материалов.

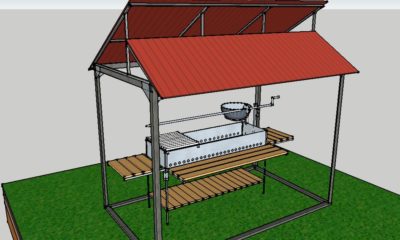

Схема небольшой крыши для мангала
Что касается форм крыш над мангалом, то они могут быть любыми:
Односкатная крыша для мангала
Крыша полукруглой формы для мангала
Классическая двухскатная крыша для мангала
Мангал с арочной крышей
Каждый из представленных вариантов хорош по-своему. Крышу можно сделать облегченной и капитальной, с трубой или без таковой. К последнему элементу стоит присмотреться внимательней. Труба, расположенная прямо над жаровней, обеспечит качество тяги и защитит от едкого дыма. Он не будет выедать глаза стоящему у мангала повару и сидящим невдалеке гостям. На обустройство пирамидального дымосборника будет достаточно 2 метров широкой трубы.
Кованный мангал под крышей с дымосборником
Решая, какой формы сделать крышу к мангалу, не забывайте, что она должна вписываться в архитектурный ансамбль участка. Особенно этот факт важен для стационарных конструкций, не покидающих территорию двора ни зимой, ни летом. Они должны радовать глаз, а не становиться занозой.
Навес над мангалом должен гармонировать с общим стилем участка
к оглавлению ↑
Сделать мангал можно из разных, порой самых неожиданных материалов и предметов, но именно с крышей лучше всего выглядят конструкции из кирпича, камня, металла.
Кирпичный вариант
Это стационарно устанавливаемый объект, поэтому надо хорошенько продумать, на каком участке придомовой территории его разместить. Кирпичный мангал один под крышу ставится редко. Обычно, его совмещают с крытой беседкой, площадь которой разбита на зоны. Вместо громоздкой печи, лучше поставить небольшую жаровню, скомбинированную с барбекю.
Крыша для мангала из кирпича
В беседках закрытого типа мангал может сочетаться с камином и поверхностями для готовки в кастрюлях.
Мангал в беседке закрытого типа
Кирпичный мангал требует обустройства фундамента, поэтому первым шагом в его строительстве будет подготовка ямы для его залива. На дно выкопанной траншеи заданных параметров насыпают семисантиметровый слой песка. Далее укладывается армированная сетка и ставится опалубка. Теперь можно залить бетон. Надземная часть фундамента должна составлять до 10 см. По завершении заливки, его оставляют застывать на несколько недель.
Устройство фундамента для кирпичного мангала
Важно! Фундамент заливается не только под будущим очагом, но и по периметру обустраиваемой под одной крышей с ним беседки.
Когда процесс сушки завершится, опалубку снимают и занимаются гидроизоляцией фундамента. Делается это путем накрытия последнего полотном рубероида. Вот теперь все готово к выгонке основной части мангала.
https://www.youtube.com/watch?v=iy9L7ZKsvck
Первые два цокольных ряда кирпича кладутся сплошным слоем, после чего тип кладки может измениться в соответствии с задуманным рисунком.
Топочная часть мангала выгоняется из жаростойкого кирпича, положенного на песочно-глиняный раствор. На остальных участках объекта работают цементно-песочным составом. Когда мангал будет готов можно перейти к созданию площадки под беседку и установке крыши. Опорные столбы под последнюю также можно выложить из кирпича или использовать в этом качестве деревянные бревна, металлические трубы.
Схема мангала из кирпича
Форму крыши выбирают в соответствии со своим видением будущего объекта, однако, будет совсем неплохо, если вы сумеете вписать ее в окружающую обстановку.
Крыша неправильной формы для мангала
Осталось все красиво оформить. Декор мангала можно выполнить керамической плиткой. Полы беседки лучше покрыть тротуарной плиткой. В более экономичном варианте допустима стяжка.
Отделка камина керамической плиткой
На крышу берут металлопрофиль или более симпатичную металлочерепицу.
Каменный вариант
«При кладке каменных стен нужно пользоваться отвесом, чтобы не «завалить» вертикаль и не перекосить объект, как Пизанскую башню, вот только стоять он, в отличие от этого чуда архитектуры, будет вряд ли»
Еще более долговечным и экзотическим вариантом стационарного мангала под крышей является каменный очаг. Поскольку это очень тяжеловесная конструкция, то ставить ее нужно тоже на прочный фундамент.
Каменный мангал-очаг для дачи
Разметить место под него поможет строительный шнур. Затем по периметру разметки копается яма, глубиной примерно на штык лопаты. В подготовленный ров закладывают арматуру и заливают её бетонным составом. После становления фундамента на нем начинают сооружать надземную часть мангала. Его цокольная часть будет состоять из трех уровней. Первые два пролета станут местом хранения дров, третьему же отведена роль шкафчика. При кладке каменных стен нужно пользоваться отвесом, чтобы не «завалить» вертикаль и не перекосить объект, как Пизанскую башню, вот только стоять он, в отличие от этого чуда архитектуры, будет вряд ли.
Конструкция очага из камня
Средняя часть – место для обустройства жаровни. Здесь нужно поработать огнеупорным материалом. Сверху нее можно установить решетку под барбекю.
Место вокруг мангала оформляется бутовым камнем. Границы мощеной площадки можно расширить, тогда у вас появится возможность поставить под одну крышу с объектом еще и столик со стульями.
Мощеная камнем площадка перед мангалом
Все бетонированные участки конструкции штукатурят, а внутреннюю часть стенок мангала в зоне жаровни выкладывают специальной плиткой, которую легко будет отчистить после эксплуатации очага.
Завершающим этапом станет установка крыши. Крепится она на уголки, опирающиеся на сам мангал и пол возле него.
Установка крыши с вытяжной трубой
Мангал из трубы
Это, пожалуй, самый простой и бюджетный в воссоздании вариант из всех перечисленных. Вы не поверите, но из простого куска трубы большого диаметра можно сделать безотказный в работе, долговечный и очень эстетично выглядящий мангал.
Мангал из трубы
Основа сооружения
Чтобы быстро сделать мобильную версию дачного мангала потребуется толстостенная труба с сечением 35 и более сантиметров. Почему именно толстостенная? Потому что по логике вещей, тонкостенная основа быстро прогорит и деформируется, а ведь в ваши планы вряд ли входит ежегодная сборка жаровен.
Толстостенные трубы для мангала
Прежде чем начать творить, определитесь с размерами основной части объекта – жаровни. Её длина высчитывается исходя из количества порций, планирующихся к одномоментному приготовлению. Учитывая то, что расстояние между шампурами должно быть не менее 8 см, получаем среднестатистический показатель длины мангала 95 сантиметров. Ширина определяется по длине шампура.
Ширина мангала зависит от размеров шампура
Сомневаетесь, нужна ли вашему мангалу крышка, если он будет стоять под большой крышей? Зря. Этот элемент в конструкции чрезвычайно полезен. Наличие крышки позволит вам более экономно расходовать угли. В открытых мангалах по окончании процесса готовки жар заливают водой или бросают выгорать дотла, а ведь головешки могли бы еще послужить.
Закрыв крышку и отверстие поддува, вы перекроете кислороду доступ внутрь жаровни. Горение прекратится, и угли перестанут тлеть. Если задачи полностью остановить этот процесс нет, то, закрывая крышку, оставляйте небольшую щель в зоне поддува.
Температура в чаге будет поддерживаться на оптимальном уровне, и вы в любой момент можете заложить в мангал новую партию мяса.
Мангал из трубы с крышкой
https://www.youtube.com/watch?v=wqRmvm70a3A
Чтобы вырезать из трубы крышку, потребуется болгарка. Для крепления элемента к жаровне используют обычные дверные петли.
Крышка для мангала из бочки
Теперь встает вопрос об удобстве открывания/закрывания функционирующего мангала. Конечно же, поднимать крышку удобнее, взявшись за ручку. Обычно ее приваривают по центру нижнего края откидной конструкционной детали. Сделать ручку можно из арматурного прута или использовать стандартную дверную модель.
Кованая ручка для мангала
Ножки
Чем хорош мангал, сделанный своими руками, так это комфортной высотой. В процессе сборки вы можете приварить к жаровне ножки любой длины. Вам не придется стоять согнутым или переворачивать шампура присев на корочки. Определиться с высотой ножек поможет простой тест. Возьмите рулетку, наступите на начало ленты носком обуви, затем, станьте ровно и согните руки в локтях практически под прямым углом. Зафиксируйте показатель. От полученного результата отнимите высоту жаровни, и вы получите искомые параметры размера ножек.
Кованые ножки для мангала-трубы
Навес или полноценная крыша?
Легкий навес для мобильных конструкций наиболее оптимален. Он отлично защитит от капризов природы и не позволит едкому дыму скапливаться вокруг мангала. Крышу навесного типа можно сделать мобильной, то есть, меняющей угол наклона и регулируемой по высоте. Это очень удобно, когда осадки сопровождаются порывами ветра. Вы всегда сможете выставить крышу в том положении, которое актуально на данный конкретный момент.

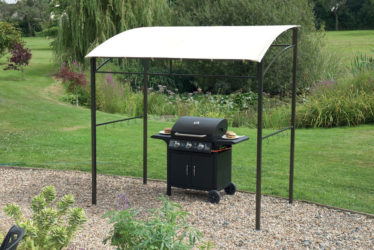

Навес для мангала из трубы
Совершенствуем жаровню
Внутреннее пространство жаровни мангала на даче можно совершенствовать, добавив, например, готовую решетку для жарки барбекю. Ее можно выпилить из старой секции металлического забора или купить в магазине.
Готовая решетка для мангала
Можно подготовить место в жаровне для установки казана и готовить там рассыпчатый и по-особому пахнущий плов.
к оглавлению ↑
Заключение
Возможно, кто-то считает, что, чем возиться с розжигом мангала, лучше приготовить все яства на газовой плите. Действительно, получится быстрее, и погода для данного процесса будет не указ, но блюда не порадуют исключительным ароматом и вкусом, которые способен подарить им только жар от натуральных древесных углей!
Фотогалерея – мангалы с крышей для дачи
к оглавлению ↑ Михаил Бонд
:
(2 3,00 из 5)
Загрузка…
Источник: https://yellowhome.ru/2016/10/15/mangal-pod-kryshej-dachnye-varianty/
Навес для мангала: выбор материала для каркаса и покрытия, рекомендации по изготовлению навеса своими руками
Навес для мангала – это легкая конструкция, формирующая кровлю над очагом. Приспособление позволяет с удобством готовить практически в любую погоду: на запекающиеся над огнем шашлыки не попадет лишняя влага. Повару гораздо приятнее работать у барбекю, если легкая крыша притеняет его от солнца или защищает от дождя. Крупногабаритные навесы способны заменить беседку, которой часто бывает дополнена зона отдыха.
Изготовить простую крышу несложно. Конструкция состоит из 2-4 опорных столбиков и укрепленным на них навесом. Стропильную систему чаще всего делают односкатной, хотя можно встретить и образцы со сложными кровлями арочного или 2-скатного типа.
Навес для мангала своими руками строится в несколько этапов:
- установка опор и возведение фундамента под них;
- изготовление обвязки;
- сборка стропильной системы;
- крепление кровельного материала;
- финишная отделка.
Самостоятельно сделать для дачи мангал с навесом можно из разных материалов.
Материал для каркаса
Для небольшого домика над очагом лучше выбрать негорючие материалы: металл, камень или кирпич. Даже при хорошей конструкции жаровни всегда образуются искры и сильный жар, которые могут послужить причиной пожара.
Если постройка будет закрывать часть зоны отдыха, опорные элементы можно изготовить из дерева, пропитанного огнезащитным составом. Расстояние от мангала до деревянных частей не должно быть меньше 1,5 м, поэтому минимальный размер деревянной конструкции составляет примерно 3х4 м. Негорючие детали могут располагаться на любом удобном расстоянии от жаровни.
Деревянный брус
Удобный в обработке материал, который позволяет обойтись минимальным набором несложных инструментов. Для опорных столбиков берут брусок не мене 10 см в сечении. Заменить брус можно простым или оцилиндрованным бревном.
Толщину стропил рассчитывают в зависимости от площади и типа кровли. Для 2 небольших и крутых скатов подойдет более тонкий материал, а для почти плоской 1-скатной кровли над такой же зоной потребуется толстый брус или доски толщиной не менее 3 см, установленные на ребро.
Профиль для каркаса крыши над мангалом выбирают в зависимости от предполагаемой нагрузки. Как и деревянный брус, стальные детали опоры всей конструкции должны быть самыми толстыми. Чаще всего для большой беседки применяют трубу сечением 10 см с толщиной стенок не менее 5 мм.
Для стропил и деталей обвязки можно взять профтрубу или уголок меньшего размера. Чаще всего в небольших конструкциях используют метизы сечением 4-5 см. При больших размерах беседки или увеличенной снеговой нагрузке желательно использовать более толстый материал.
Работа с металлом требует навыков резки и сварки деталей. При наличии умений работать с оборудованием для холодной ковки навес можно украсить металлическим ажуром.
Камень или кирпич
Чаще всего каменные конструкции возводят с использованием металлического каркаса внутри. Так столбики будут более прочными и смогут вынести вес крыши и снега на ней в зимний период. Из камня удобно выкладывать и защитные стены, если беседка стоит на открытом месте. С кирпичной и каменной кладкой иногда сочетают деревянные строения, выкладывая стену, возле которой можно поставить очаг.
Стропильная система на постройках из камня изготавливается из древесины или металла.
Из чего делать крышу?
Современные кровельные материалы позволяют легко изготовить красивую крышу для беседки или навеса любого размера. Стандартная величина металлических или пластиковых листов составляет 2х6 м, что дает возможность настелить крышу всего из 1-2 листов. При выборе материала для кровли часто используют листы того же цвета и фактуры, что и на доме.
Дерево
Деревянные части используются в качестве каркаса под кровлю любого типа. Но и само перекрытие можно изготовить из досок, располагая их в 2 ряда и перекрывая верхним слоем зазоры в нижнем. Установить доски можно и по горизонтали, с нахлестом на каждую нижележащую. Но из-за подверженности гниению древесину на кровлю кладут редко.
Поликарбонат
Пластиковый материал позволяет сделать необычную крышу. Самодельный навес для мангала из поликарбоната получится прозрачным и создаст впечатление легкости и воздушности конструкции. Материал пластичен, ему можно придать форму арки и полуарки. На большой площади при высокой снеговой нагрузке он может лопнуть, поэтому требует установки обрешетки с шагом не более 50 см. Для кровли можно использовать и сотовый, и монолитный поликарбонат, но последний обладает большей прочностью.
Пластиковые листы выпускаются в большой цветовой гамме. Можно выбрать как полностью бесцветные листы, так и окрашенные, матовые и прозрачные.
Профлист
Металлический профлист для крыши выпускают в разных модификациях:
- оцинкованный;
- покрытый полимерными красителями разных оттенков;
- волнистый;
- ровный и пр.
Любая разновидность подойдет для крыши над мангалом. Листы можно использовать для формирования арочных крыш.
Материал достаточно прочный и хорошо переносит снеговые нагрузки. Чтобы кровля не деформировалась, устанавливают частую обрешетку.
Другие материалы
Кровля над мангалом может быть изготовлена и из других современных материалов:
- металлочерепицы;
- ондулина;
- мягкой кровли с разным рисунком;
- шифера;
- простой жести или тонких металлических листов.
Основное требование к кровельным изделиям – негорючесть.
Прежде чем сделать навес над мангалом своими руками, нужно определить размеры постройки и начертить схематический план. На нем следует указать все параметры навеса, определить угол наклона скатов или диаметр изгиба арки. Подробный чертеж помогает правильно рассчитать количество материалов и вычислить размеры каждой детали.
При составлении чертежа нужно учесть, что опорные столбы должны быть врыты в грунт не менее чем на 50 см. При выборе односкатной крыши 1 пара опор должна быть выше другой. От разницы высот зависит и угол уклона ската. При изготовлении навеса, пристроенного к дому, роль более высоких опор играет горизонтальный опорный брус, укрепленный на стене здания.
Необходимые инструменты
Подготовка к строительству включает и подбор нужных во время работы инструментов. При установке большого стационарного навеса для проведения земельных и бетонных работ нужны:
- рулетка;
- шнур и вешки;
- лопата;
- емкость для замешивания бетонного раствора;
- строительный уровень.
После установки опор и заливки фундамента под них начинается строительство надземной части. Для этой цели используют разные инструменты в зависимости от используемого материала. При строительстве деревянного сооружения нужны:
- дисковая пила или ручная ножовка;
- молоток и гвозди;
- измерительные инструменты.
Для изготовления металлического навеса потребуется:
- болгарка;
- сварочный аппарат;
- рулетка, уровень, угольник.
При монтаже кровли может потребоваться шуруповерт или молоток в зависимости от типа используемого крепежа.
Заливка фундамента под опоры
При строительстве стационарного навеса для оформления зоны отдыха на даче первый этап – установка опор – выполняется по общим правилам независимо от используемого материала. При помощи рулетки и шнура с колышками на участке размечают места установки опор согласно плану. Под каждый столбик нужно выкопать яму диаметром 0,5 м и глубиной не менее 0,5 м. На песчаных или сильно промерзающих местах глубина может доходить и до 80-100 см.
На дно насыпают песок и трамбуют его толщина подушки составляет 15-20 см.На нее устанавливают столб и выравнивают вертикаль по строительному уровню с отвесом. Столб нужно укрепить распорками из камня, кирпича или отрезков бруска.
Приготовить бетонный раствор из 1 части цемента, 3 частей песка и 4 частей щебня. Заполнить яму вокруг опоры подготовленной массой до уровня грунта. В процессе заливки раствор рекомендуется трамбовать для придания ему монолитности. Проверить вертикальность столба еще раз и устранить перекос, пока не застыл бетон.
Подготовленные опоры должны выстояться в течение 7-10 суток для набора крепости бетонным монолитом. Только после этого продолжают работы по возведению надземной части.
Как сделать кирпичные и каменные столбы?
Для кладки нужно приготовить раствор из 1 части цемента и 3 частей мелкого сеяного песка. Простейшая кирпичная кладка – в 1,5 кирпича:
- положить 1 блок рядом с установленной стальной трубой опоры;
- перпендикулярно ему выложить второй, выравнивая край торца с длинной внешней стороной предыдущего;
- таким же способом положить 3 и 4 элементы, замыкая квадрат вокруг трубы;
- следующий ряд кладут с перевязкой швов: там, где соединяются соседние камни, должно находиться тело следующего, а соединение сместится на 12,5 см (на полкирпича);
- продолжая, снова замыкают квадрат вокруг стойки;
- следующие ряды выполнять по этому же принципу, чередуя расположение мест соединений соседних деталей кладки.
Природный камень выкладывать сложнее, т. к. он не имеет четких геометрических форм. Для удобства работы куски можно обкалывать, делая их примерно равными по длине и ширине, или использовать добавочные куски, если пласт недостаточно длинный. При кладе из кусков природного камня следует стараться соблюдать принцип перевязки швов, располагая над местом соединения кусков цельную деталь.
Пока цементный состав не застыл, выступающий раствор формируют в аккуратный валик специальным инструментом для расшивки или вдавливают между элементами кладки палочкой. Чтобы получить бесшовную (чеченскую) кладку, между кирпичами соседних ярусов кладут тонкий пруток на расстоянии 1,5 см от края. Раствор не будет выдавливаться на внешнюю сторону, и шов останется чистым. Прутки вынимают сразу после укладки очередного ряда.
Инструкция по изготовлению деревянного каркаса
Столбики опор требуется соединить обвязкой из бруса или бревен, приколачивая их по верхним торцам. Чаще всего при этом соединяют сначала те стороны, на которые не будут опираться стропила, а затем ставят поперечные им. При таком расположении кровля равномерно опирается на все установленные столбики. Для соединения в углах можно использовать способ вполдерева, удаляя часть древесины на самом торце или делая декоративный выпуск балок за пределы крыши. Иногда при использовании бруска способ не применяют, устанавливая 2 противоположных друг другу несущих балки поверх 2 других.
Для обвязки можно использовать и прочные доски (не менее 3 см толщиной). Их приколачивают с внешней стороны опорных столбиков по периметру. Если нагрузка на кровлю будет велика (большая площадь, 1 скат), то несущую пару сторон обвязки делают двойной, укрепляя такие же доски с внутренней стороны столбиков.
Общие принципы сборки металлического каркаса для стационарной беседки и маленького навеса над самой жаровней примерно одинаковы. Во втором случае столбики опор никуда не вкапывают, а приваривают к ножкам или корпусу мангала. Дальнейшие действия заключаются в следующем:
- Нарезать профтрубу или уголок для изготовления обвязки по размеру площади, которую желательно закрыть (чаще всего делают выпуски концов на 50-60 см по периметру вокруг жаровни).
- Приварить сначала боковые стороны, которые не несут стропил. Поперек них, на концах сделанных выпусков уложить несущие балки и приварить к нижним.
Как сделать арочную крышу?
Если нужно изготовить арочную или полуарочную кровлю, перед изготовлением каркаса на уровне грунта (на 10-15 см выше почвы) устанавливают 2 детали нижней обвязки. Их длина равна диаметру дуги арки или радиусу полуарочной части дуги. При изготовлении маленького навеса центр дуги должен быть смещен на передние ножки жаровни. Так она окажется сдвинута от самой высокой части, где удобнее стоять человеку.
Боковые части каркаса кровли изгибают с нужным диаметром и приваривают к концам нижней обвязки и к каждой вертикальной опоре. Поперечные несущие балки устанавливают над вертикалями с шагом 0,5 м по всей полуокружности для арочной кровли. Если делают полуарку, 1 несущую балку ставят на верхнем краю, 1-2 – над вертикальными опорами и до нижней обвязки через 0,5 м.
Монтаж покрытия
Сложность изготовления кровли зависит от того, какую крышу будет иметь навес над мангалом:
- Для односкатной вдоль уклона кладут стропила из бруса, бревна, толстых досок (3-5 см) или металлических деталей (труба 5-10 см). Расстояние между ними – 1 м. Поперек набивают обрешетку из досок 2-2,5 см под металлопрофиль и другую непрозрачную кровлю. Для поликарбоната делают аккуратную обрешетку из бруска или профтрубы, располагая детали на расстоянии 0,5 м.
- Двухскатную начинают монтировать с изготовления ферм из 2 соединенных в верхней точке стропил. Для жесткости в верхней трети их соединяют поперечиной. Стропильные системы поднимают и крепят к верхней обвязке на гвозди или сварным швом в зависимости от материала. Расстояние между фермами – не более 1 м. Верхние углы соединить коньковым элементом, проходящим по всей длине конструкции. Между стропилами сделать дощатую обрешетку с шагом 30-50 см.
Концы стропил и обрешетки должны выходить за периметр обвязки на 20-30 см, образуя свесы кровли.
Листы кровельного материала настилают так, чтобы волна на профилированном материале располагалась вдоль уклона. Монтаж начинают с нижнего края ската. Каждый следующий ярус коротких листов должен перекрывать край нижнего на 7-10 см. Крепеж вбивают или вкручивают в вершину волны через 20 см. Соседние листы нужно укладывать с нахлестом в 1,5 волны или 10 см. Поликарбонат кладут без нахлеста.
Покраска конструкции
Покрытие лакокорасочными материалами не только декорирует постройку, но и служит для защиты от неблагоприятных условий внешней среды. Составы для окраски деревянных и стальных частей выбирают с маркировкой «для наружных работ». Перед окрашиванием можно дополнительно обработать сооружение антикоррозионными или антисептическими составами.
Окрашивание производят вручную, кистью покрывая все детали строения в 2 слоя. После нанесения первого дают составу высохнуть согласно инструкции к нему. Слой лака или краски желательно ежегодно обновлять, покрывая поврежденные участки. Полностью перекрасить навес можно 1 раз в 3-5 лет.
Источник: https://xn--80ac1bcbgb9aa.xn--p1ai/naves-dlya-mangala-svoimi-rukami/
