Как сделать кукушку на крыше своими руками?

Кукушка на крыше

«Кукушка» на крыше деревянного дома – это дополнительная строительная конструкция, выступ на мансарде.

Свое название «кукушка» этот архитектурный элемент получил за сходство с настенными часами с кукушкой, которые тоже напоминают маленький домик с крышей, из маленького оконца которого ежечасно выскакивает кукушка и сообщает всем о том, сколько наступило часов.

Основное предназначение этой деревянной конструкции на доме из бруса – дополнительное освещение

Деревянный дом с мансардой – это, фактически, двухэтажный дом из сруба, чердачное помещение которого служит вторым этажом. Крыша на мансарде может быть как двускатная, так и трехскатная, вальмовая или любой другой конфигурации. Если под такой крышей расположены дополнительные комнаты, то иногда в этих мансардных помещениях требуется и добавочное естественное освещение. Если для жилого места в крыше сделан фронтон, то дневного света будет достаточно, но если комната находится под пологом крыши, то лучший выход для того, чтобы там был дополнительный источник естественного света – кукушка.

Если это техническое нежилое помещение типа кладовки или гардеробной, то без дополнительного источника естественного света можно и обойтись. Но если это спальни, которые чаще всего и располагают на втором этаже? Можно возвести дополнительный фронтон. Но иногда конструктивные особенности крыши или планировки второго этажа не позволяют этого, значит, самым оптимальным вариантом будет кукушка. Кукушка не помешает даже в помещении для санузла на мансардном этаже, если в других жилых помещениях дневного освещения достаточно.

Кроме естественного освещения, кукушка добавляет пространства в помещение

Под пологими скатами крыши кукушка с окном придает части стены вертикальную поверхность, увеличивая полезное пространство как по ширине, так и по высоте.

Технология сооружения двускатной крыши: подбор материалов, нюансы их монтажа и утепления кровли

Особенно необходима кукушка в небольших помещениях с ограниченным скатами крыши пространством. Например, там, где идет подъем лестницы наверх. Лестница может упираться в скат крыши. Или в помещении для санузла, где-нибудь в закуточке под скатами, кукушка тоже будет просто незаменима. Специально для подъема лестницы или туалетной комнаты сооружать целый фронтон будет нецелесообразно, а кукушка будет самым подходящим архитектурным решением. Таким образом, кукушка – это своеобразная замена фронтону: и функционально, и красиво.

Кроме полезных функций, у кукушки на доме есть и чисто эстетическая функция

Даже если на деревянном доме установлена обычная двухскатная крыша, присутствие кукушки очень разнообразит его внешний вид. Стандартный четырехугольный сруб дома с привычной крышей о двух фронтонах будет иметь уже другой вид, отличающий его от других, расположенных по соседству таких же строений, если на крыше деревянного дома будет присутствовать кукушка. А если это будет не одна кукушка, а несколько, с разных сторон? Конечно, такой дом из бруса будет не только заметно отличаться от других типовых сооружений, но из-за своей особой эстетики такой деревянный дом уже будет выше в цене.

Конфигурация кукушек бывает разнообразная: это может быть как обычный квадратный «домик» с небольшой отдельно выступающей двускатной крышей, так и кукушка в виде треугольника с очень покатыми углами крыши. В кукушке могут располагаться как одно окно, так и несколько в ряд. Насколько у застройщика хватит фантазии разнообразить эту незатейливую конструкцию на мансардном этаже, настолько можно и экспериментировать с этой надстройкой. Главное, не переборщить, чтоб сохранить надежность и устойчивость общей конструкции крыши.

Кроме положительных свойств кукушки в крыше, есть и некоторые особенности, которые надо иметь в виду.

Наличие кукушки на мансарде усложняет кровельные работы для строителей. Увеличивается расход стройматериалов. Таким образом, монтаж кукушки на крыше незначительно, но увеличивает стоимость строительства дома из бруса из-за дополнительного расхода на стройматериалы и увеличения стоимости строительных работ из-за усложнения формы крыши.

Лучше, если кукушку на мансарде будут возводить опытные плотники, потому что это достаточно сложная работа, по сравнению с возведением обычной двухскатной крыши. Если на каких-то участках работ по кукушке будут допущены технологические ошибки, то эта зона крыши в будущем будет доставлять хлопоты хозяевам. На этом сегменте кровли может быть ослаблена конструкция каркасно-стропильной системы, что может привести к разрушению мансарды при сильном ветре или урагане. Могут начаться протечки в крыше и вследствие этого разрушение основной конструкции дома.

Плотники из «Чухломской усадьбы» имеют большой опыт в возведении крыш с кукушками, других видов крыш сложных конфигураций. Поэтому наши мастера изготовят прочную, добротную и надежную крышу с кукушкой, а если потребуется, то и с несколькими, потому что работали с кровлями разных форм. Комплектация строительными материалами (балками, стропилами, обрешеткой и пр.) для крыши у нас настолько надежна, что выдержит любой ураган.

Как сделать крышу с кукушкой?

Сегодня существует два основных варианта решений проблемы освещения мансарды, каждый из которых имеет как свои преимущества, так и недостатки.

Мансардные окна

Конструкции данного типа начали завоевывать свою популярность в России не так давно. Мансардные окна вмонтированы под наклоном в саму крышу и обеспечивают обзор пространства в вертикальной плоскости. Дождь, град и снег заставляет проектировщиков укреплять конструкцию дополнительными изоляционными материалами.

В комплект мансардного окна входит:

• Стеклопакет.
• Откосы и водоотвод.
• Термоизоляция.
• Оклад для рамы.
• Сетка для сдерживания насекомых.

Мансардные окна не ослабляют перекрытия крыши, поэтому их можно добавлять к конструкциям типовых проектов, представленных на нашем сайте.

Преимущества

Среди достоинств мансардного окна, прежде всего, стоит отметить большую вариативность модельного ряда. Вы может заказать строительство типовых зданий с треугольным или квадратным проемом. Оба варианта придадут экстерьеру дома привлекательный вид и обеспечат защиту от любопытных соседей с биноклями.

Увеличение площади освещаемого пространства – еще одно преимущество мансардного окна. Естественного освещения в дневное время суток более чем достаточно.

К числу преимуществ окон данного типа также можно отнести простоту монтажа.

Разновидность восьмискатной крыши — «крыша с кукушками»

Проем вырезают в плоскости крыши, снабжая конструкцию при желании заказчика дополнительными механизмами для открытия и закрытия окна.

Недостатки

Кроме преимуществ, мансардные окна имеют также недостатки, среди которых чаще всего упоминают:

• открытие и закрытие окон связано с определенными трудностями;
• чрезмерная инсоляция может повысить температуру воздуха в мансарде в жаркий день;
• ошибки при установке окон проявляют себя довольно быстро.

Окно типа «Кукушка»

Кукушка, или как его еще называют слуховое окно, отличается от обычного только расположением. Для монтажа проема создают дополнительную вертикальную плоскость путем выдвижения специальной пристройки, напоминающей по форме скворечню.

Конструкция кукушки включает в себя:

• Стеклопакет.
• Прогон, стойки и стропила, увеличивающие несущую способность скворечни.
• Перемычку над стеклопакетом и черепицу.

Размеры и форма конструкции, на которой располагается окно, могут быть самыми разными.

Подведем итоги

Если вы хотите увеличить интенсивность естественного освещения в помещении и при этом избежать радикальных перемен в экстерьере здания, то лучше всего установить мансардное окно. Кукушка подойдет тем, кто готов пожертвовать инсоляцией и ищет надежную оконную систему с традиционным углом обзора пространства вокруг дома.

Другие статьи о строительстве

Инструкция по изготовлению крыши с кукушкой своими руками

Чтобы выделить свой дом на фоне других застроек, можно прибегнуть к самым разнообразным способам: от внешнего стиля до применения редких и дорогих материалов, но, пожалуй, самым практичным из них является строительство крыши с «кукушкой». Этот элемент не только придаст оригинальный вид дому, но и обеспечит здание дополнительной площадью на мансардном этаже, а также добавит естественное освещение. Для того чтобы смонтировать такую конструкцию, необходимо следовать нашей инструкции.

Принцип устройства

Крыша, на которой размещена кукушка, имеет в своей конструкции небольшой выступ, расположенный в мансардном этаже. Как правило, в таком дополнении располагают окно, чтобы увеличить объём естественного света в комнатах. Такое название она получила, потому что по внешнему виду этот элемент напоминает часы с кукушкой.

Принцип монтажа включает в себя несколько этапов, но перед началом работ необходимо сделать замеры. Работы по устройству такой «кукушки» следует проводить внимательно, контролировать параметры конструкции — угол наклона, глубину вреза и т.д.

1. Начинают работы с установки мауэрлата. Он представляет из себя брус сечением 10х10 сантиметров, предназначенный для опоры стропильной системы.
2. Сборка и монтаж стропильной системы. Она выступает как «скелет» для кровельного покрытия. Её рассчитывают, учитывая снеговые и ветровые нагрузки, приходящиеся на крышу, а также собственный вес кровли и временные нагрузки.
3. Для того чтобы придать конструкции необходимую жёсткость, используют дополнительные крепления в виде распорок, устанавливаемых между двумя соединёнными стропильными ногами.

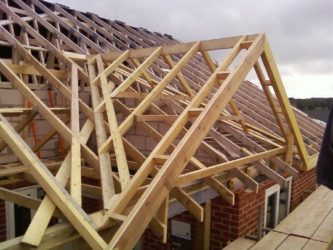

Стропильная система крыши с кукушкой

1. После того как монтаж стропил завершён, переходят к укладке обрешётки. Тип её определяется в соответствии с выбранным кровельным покрытием. Обрешётка может быть установлена с определённым шагом или сплошной. В качестве материала для неё используют обрезные и необрезные доски, а также листы фанеры и ОСБ-плиты.
2. Нельзя игнорировать монтаж гидро- и пароизоляции. Эти мероприятия позволят увеличить срок эксплуатации кровли.
3. Укладка теплоизоляционных материалов для мансардного этажа позволит сохранять тепло зимой и не перегреваться воздуху внутри помещения летом.
4. Укладка материала кровли. Он должен быть одинаковым для всей крыши, это обеспечит общую эстетическую привлекательность.

Сложностью при монтировании такой кровельной системы является наличие внутренних углов.

Инструкция по изготовлению крыши с кукушкой своими руками

В этих местах может происходить скопление снега и, соответственно, увеличение нагрузки — поэтому рекомендуется делать сплошную обрешётку.

Преимущества и недостатки наличия «кукушки» в крыше

Увеличение полезного объёма мансардного этажа. Из-за того, что этаж образуют скаты крыши, пространство внутри можно использовать для устройства помещений только при условии, что высота от пола до потолка не менее 1,6 метра. А наличие такой «кукушки» позволяет в этих местах «поднять» потолок.

Увеличение степени трудоёмкости кровельных работ.

При условии наличия окон в конструкции, «кукушки» могут стать дополнительным источником освещения, которого в мансардных этажах, как правило, не хватает. К тому же, их устройство может быть полезным для получения солнечного света с более благоприятной стороны.

Повышение требований к уровню профессионализма рабочих.

Внешний вид дома, имеющего «кукушку», приятно отличается от остальных. К тому же, и внутреннее пространство становится более оригинальным и интересным.

Увеличение стоимости строительства.

Дополнительный расход материала.

Источник: https://astgift.ru/kukushka-na-kryshe-2/

Как правильно собрать крышу кукушки со стропильной системой

Тема статьи: крыша с кукушкой – стропильная система. Наша задача рассказать о том, для чего сооружают на кровельных конструкциях выступы в виде маленького домика, который называют кукушкой, из каких элементов он состоит. А также расскажем технологию строительства кукушки пошагово с приложением фотографий и видеоматериалов.

Смотровое окно в виде кукушки на крыше дома

Что собой представляет кукушка

Это не что иное, как смотровое окно, оно же слуховое. Просто оно не располагается в плоскости ската крыши, как окна мансардные. Вертикальность смотрового окна – основная конструктивная особенность. Поэтому под него сооружают стропильную систему и боковины. И уже в это сооружение вставляют оконную конструкцию. В купе все сооружение и называют кукушкой, потому что оно похоже на часы с кукушкой.

Как уже было сказано, чисто конструктивно домик на крыше – это две боковины и кровельная конструкция, которая может быть разной: одно- или двускатной, арочной или вальмовой.

Кроме того, что этот элемент крыши выполняет функции оконного проема, он несет в себе и чисто декоративную составляющую. Крыши с кукушкой смотрятся более эффектно. К положительным позициям добавим и увеличение объема подкровельного пространства. Увеличивается оно не намного, но все зависит от размеров возводимого дополнения. К примеру, на фото ниже показан дом с большой кукушкой, в которой можно организовать целую комнату.

Большая кукушка на кровле

На каких крышах можно построить кукушку

В принципе, никаких ограничений нет. Все зависит от размеров самой крыши. На фотографии ниже показана мансардная крыша с кукушкой. Обратите внимание, что архитекторы не стали использовать в конструкции кровли мансардные окна, которые стоят дорого. Они установили два фронтонных окна и одно в скворечнике. И это намного дешевле. При этом полностью была решена проблема мансардного освещения, потому что для такого дома три окна более, чем достаточно.

Кукушка на мансардной крыше

Или другой вариант – четырехскатная крыша с кукушкой. На фото ниже один из таких вариантов показан. Обратите внимание, что в кровельную конструкцию вставлены мансардные окна, именно они и решают задачу освещения подкровельного пространства. В этом случае скворечник играет, скорее всего, чисто декоративную функцию. То есть он собой украшает крышу, и не более того. Хотя надо отметить, что это делают не всегда. Есть конструкции, в которых используют не одну кукушку, а несколько. Тогда именно с их помощью и увеличивают световой поток. То есть таким образом уходят от применения дорогих мансардных окон.

Кукушка в четырехскатной крыше На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Технология сооружения скворечника

Итак, разобравшись с кукушкиным домиком, переходим к технологии его сооружения. Начнем с того, что саму конструкцию возводят между стропильными ногами. И чем больше размеры домика, тем большее количество стропил придется с одного ската убирать. А это, как вы понимаете, снижает прочность стропильной системы в целом. Поэтому чаще всего кукушку возводят с небольшими габаритами.

Начнем разбираться со схемой стропильной системы двускатной крыши с кукушкой. Рассмотрим именно этот вариант, как самый простой, потому что врезать скворечник между стропилами двускатной крыши проще. Хотя это относительная простота или сложность. Все познается в сравнении.

Начинать сооружение надо с установки двух поперечных брусков: один на нижнем уровне, он будет формировать нижнюю линию оконного проема, второй на верхнем уровне. Оба уровня определяются удобством пользования кукушкой. А это, как показывает практика сооружения этого элемента, зависит от роста хозяина дома.

Бруски выбирают точно таким же сечением, что и стропильные ноги крыши. Их подрезают по определенной длине, величина которой равна величине межстропильного проема. Их устанавливают по месту назначения, выставляют по горизонтали и крепят к стропильным ногам стальными уголками и саморезами.

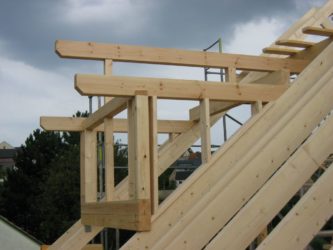

Кукушатник, сооруженный от стен дома

Добавим один момент. Есть архитектурные формы кровельных конструкций с кукушками, где последняя – это сооружение, начинающееся от мауэрлата. В данном случае нижний брус не используют. Его функции будет выполнять мауэрлат стропильной системы здания.

Итак, два горизонтальных бруса установлены. Теперь необходимо сформировать стенки скворечника. Так как это сооружение представляет собой домик, то и строить его надо по всем законам возведения каркасного дома. То есть надо установить вертикальные стойки и обвязать их по верхним краям. А так как опора для домика – это стропильные ноги, которые уложены под углом, то длина стоек будет разной в зависимости от их расположения. То есть чем ближе к верху, тем короче стойка.

Вертикальные стойки и верхняя обвязка – это брус, сечение которого выбирается в зависимости от того, какие нагрузки на скворечник будут действовать. Но это не должно быть меньше 50х50 мм.

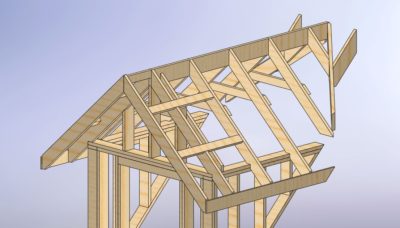

Схема сборки кукушатника с разными формами кровли и с обозначением элементов конструкции Это может быть интересно! В статье по следующей ссылке читайте про кровлю из ондулина: что влияет на стоимость монтажа и расценки на кровельные работы.

Стойки устанавливают по рангу на стропильные ноги, к которым крепят саморезами или гвоздями. После чего монтируют верхнюю обвязку – это брусы, соединяющие стойки по верхним концам по периметру. Чтобы конструкция была более устойчивой и прочной, рекомендуется соединить опорные стойки между собой в поперечном направлении. То есть расположенные на разных стропилах. Для этого используют те же рейки. Если кукушка небольшого размера, то поперечины можно не использовать.

Формирование крыши

Рассмотрим вариант двускатной крыши, как часто используемый. Итак, каркас домика готов. Теперь над оконным проемом скворечника посередине элемента обвязки надо установить вертикальную стойку. Ее высота определяет высоту крыши кукушки.

От стойки в сторону ската крыши дома надо уложить горизонтальный брус. Он будет формировать конек домика. Одним концом он упирается в стойку, другим в одну из стропил кровельной конструкции здания.

Теперь от конькового прогона до элементов верхней обвязки укладывают стропила. Шаг установки 0,5-0,8 м.

В видео показано, как собирают стропильную систему крыши кукушки:

Обшивка и утепление домика

Следующий этап – обшивка. Для этого используют влагостойкую фанеру или плиты ОСП-3 (тоже влагостойкие). Их просто подрезают под форму и размеры боковых стен скворечника и крепят к внешней стороне каркасной конструкции саморезами. После чего изнутри проводят утепление.

Для этого между стойками укладывают теплоизоляционный материал, закрывают его сверху гидроизоляционной мембраной и закрывают точно такими же листами (фанерными или из ОСП). После чего надо заняться утеплением крыши кукушки. Здесь применяется та же технология, что и теплоизоляция обычной двускатной кровельной конструкции. То есть:

• Снаружи на стропильные ноги кровли кукушки укладывают пароизоляционную пленку.
• Поверх нее набивают обрешетку.
• Затем процесс переносится внутрь сооружения. То есть проводят укладку утеплителя между стропилами кровли скворечника.
• Все плоскости закрывают пароизоляцией.
• Набивают фанерные листы или плиты ОСП.

Внешняя обшивка кукушатника плитами ОСП Это может быть интересно! В статье по следующей ссылке читайте про правильный контроль за ходом строительства — технадзор.

Монтаж окна

Это последний этап сооружения кукушатника. Для этого используют обычное пластиковое окно, размеры которого подгоняют под размеры прямоугольного пролета, сформированного нижним брусом и элементом верхней обвязки, плюс двумя крайними стойками.

Само окно монтируется по стандартной технологии. То есть:

• Устанавливают раму оконной конструкции, которую крепят по всему периметру длинными саморезами.
• Перед креплением ее обязательно выставляют в вертикальной и горизонтальной плоскости.
• Далее наносят пену между рамой и элементами проема кукушатника, тем самым удаляя мостики холода.
• После чего навешивают створки окна, устанавливают отлив, если таковой в конструкции оконного проема предусмотрен.
• Изнутри после проведения отделочных работ монтируют наличники.

В видео показана кукушка и проем с установленным окном и без него:

Монтаж кровельного материала

Итак, кукушка сооружена, остается лишь покрыть ее крышу кровельным материалом. Для этого используются изделия, которые применялись для покрытия крыши дома. Монтаж проводят по той же технологии, что и на кровлю двускатной крыши. Например, на фото ниже показано, как ведут подготовку покрытия крыши кукушатника битумной черепицей. А технология такова:

• монтируют сплошную обрешетку;
• поверх нее укладывают подкладочный материал, который крепится к обрешетке битумной мастикой и кровельными гвоздями;
• в местах стыка кровли кукушки со скатом дома делают усиленную гидроизоляцию с использованием рулонного материала на основе полимерно-битумного вяжущего состава;
• после чего проводят монтаж битумной черепицы, то есть рядами с перехлестом и с креплением гвоздями.

Подготовка крыши кукушки под покрытие битумной черепицей Это может быть интересно! В статье по следующей ссылке читайте про топ-10 лестниц в стиле модерн: сложное в простом.

Заключение по теме

Насколько необходима кукушка на крыше конструкции дома. Все зависит от того, какова эта самая конструкция, и есть ли вход в чердачное помещение изнутри дома. К примеру, если сооружена вальмовая или шатровая крыша, и изнутри здания попасть внутрь чердака не организовано, то без кукушатника не обойтись.

В остальных же случаях это сооружение выполняет функции обычного окна. И если под крышей дома организуется мансарда, то кукушка не помещает. Хотя и без нее можно обойтись, установив фронтонные слуховые окна или мансардные.

Прочитать позже

Отправим материал на почту

Автор статьи

Исполнительный директор в кровельной компании

Тимур Дементьев

Источник: https://m-strana.ru/articles/krysha-s-kukushkoy-stropilnaya-sistema/

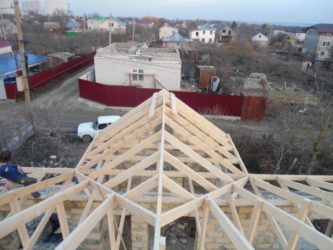

Шатровые кровли с кукушками

  Шатровой называется крыша, представляющая собой четырёхскатное покрытие кровли. Она состоит из одинаковых треугольных скатов, обязательно равнобедренных, соединяющихся в центре. Соблюдение симметрии — главное в возведении такой крыши.

  По своим очертаниям крыша такого типа похожа на шатёр, отсюда и пошло название. Так как шатровая крыша имеет схожую геометрию с четырёхгранной пирамидой, такую крышу нередко называют пирамидáльной (пирамидáльная крыша).

  Чаще всего шатровую крышу возводят над зданиями квадратной формы. Иногда, при возведении шатровой крыши используется и большее количество скатов, главное, чтобы внешне она напоминала пирамиду или многоугольник с равными сторонами.

  Шатровая крыша — это одна из разновидностей четырёхскатных крыш. По конструкции и особенностям при возведении, она очень похожа с вальмовой крышей: в ней так же отсутствуют фронтоны, а карнизный свес проходит в одном уровне по всему периметру строения.

  По утверждению историков, появление крыши в виде шатра, уходит в глубину веков, даже шалаши первобытных людей напоминали формой шатры. Раскопки, проводимые в Месопотамии, там где когда-то существовало одно из древнейших развитых государств, показывают, что ещё древние шумеры возводили постройки с крышами в виде шатров, особенно часто такие крыши применяли на зданиях религиозной направленности: капищах, храмах, часовнях. Шатровые крыши можно встретить и на старинных башнях и замках, где конструкции сильно напоминают крутой спуск.

  В настоящее время такие крыши нередко используются при возведении коттеджей, беседок и других малоэтажных строений.

Конструкция

  К особенностям конструкции крыши такого типа можно отнести обустройство стропильной системы, её проектируют двумя способами:

  Висячая стропильная система заключается в следующем: стропильные балки опираются прямо на стены, создавая горизонтальное давление, в этой системе необходима система специальных стяжек. Используется в то случае, если пролёты крыши имеют большие размеры, а установка подпорок не предусмотрена в проекте.

  Наслонный способ более популярен, но, для его исполнения необходимо наличие несущей стены, внутри помещения. На неё то и ложится основная нагрузка, зато давление на стены, при возведении крыши таким способом, практически отсутствует.

Крыша шатровой формы имеет целый ряд преимуществ, о которых стоит рассказать:

• для строений с шатровой крышей не предусмотрены фронтоны, что сильно снижает расход материалов и работ на возведение фронтонов и подшивку свесов;
• крыша такого типа обладает прекрасными аэродинамическими свойствами, ей не страшны сильные ветра, а особенности конструкции не дадут попасть осадкам в чердачное помещение;
• поверхность такой крыши прогревается солнечными лучами сразу с нескольких сторон, в солнечные дни помещение под неутеплённой крышей будет более тёплым;
• скаты такой крыши расположены под определенным углом, что способствует отведению с кровли дождевой воды и тающего снега.

Но, как и у каждой конструкции, у этой крыши имеется и ряд недостатков:

• шатровая крыша достаточно сложна в проектировке и возведении, но по окончании строительства, богатый внешний вид и удобство в использовании, часто скрывают этот недостаток;
• конструкция этой крыши изобилует большим количеством соединений, балок и стропил, необходимо строго следить за надёжностью всех узлов и соединений, во избежание потери жёсткости и формы плоскости при возведении крыши;
• затратность возведения — для установки такой крыши, как правило необходимо нанимать профессионалов в своей области, что всегда удорожает процесс строительства;
• чердачное помещение или мансарда, возведённое под крышей в форме шатра, значительно уступает в размерах помещению под двускатной крышей;
• большой отход при применении большинства кровельных покрытий (особенно металлочерепицы).

Популярность

  Применение шатровых крыш в наше время получило достаточно большое распространение, их используют не только в частном строительстве, но и при возведении всевозможных современных строений. Так же, применяют для украшения зданий, предназначенных под развлекательные центры или дорогие рестораны. Такая крыша придаёт любой постройке экстравагантность и экзотичность.

  На основе шатровой крыши проектируют более сложные строения. В настоящее время в конструктив на основе шатра добавляют в неограниченном количестве щипцовые элементы, слуховые окна и элементы других видов крыши. Врезают части вальмовых крыш, усложняя конструкцию придают ей более красивый и элегантный вид.

Виды крыш

Килевидная крыша — это разновидность скатной крыши, отличительной особенностью которой…

Виды крыш

Сводчатая крыша — это вид скатных крыш с округлой или параболической формой очертаний. У…

Виды крыш

Односкатная крыша – это наклонная плоскость (скат), которая опирается на расположенные на…

Источник: https://krovli.club/kryshi/vidy-krysh/shatrovaya-krysha

Как правильно сделать «кукушку» на крыше: особенности конструкции и монтажа

Проектируя частный дом, можно столкнуться со множеством проблем, важнейшая из которых – устройство крыши. От уклона, количества скатов и строения каркаса конструкции зависит несущая способность, прочность и долговечность кровли.

Ситуация осложняется, если планируется строительство жилой мансарды, ведь в таком случае нужно думать о высоте потолка в подкровельном пространстве, о естественном освещении. Часто выходом из этого трудного положения становится крыша с кукушкой, которая не только помогает оборудовать жилое пространство, но также делает дом более оригинальным и запоминающимся.

Что такое кукушатник или скворечник?

«Кукушка» — это архитектурный элемент кровли, который представляет собой небольшой выступ, расположенный на мансардном этаже. Этот выступ имеет свою собственную стропильную систему, сопряженную с главной, а также покрывается крышей. Кукушкой такую конструкцию называют мастера из-за внешнего сходства с ходиками, из которых каждый час вылетает эта маленькая птичка. По форме крыши «кукушки» различают на следующие типы:

1. Двухскатная. При монтаже двухскатной крыши кукушка будет выглядеть как маленький дом, действительно напоминая старинные ходики.
2. Односкатная. Кукушатник с односкатной крышей выглядит попроще, чет двускатный, зато и монтируется намного проще.
3. Вальмовая. Кукушка с вальмовой крышей венчается тремя скатами, один из который напоминает козырек.
4. Арочная. Конструкция с арочной крышей часто используется при строительстве домов в стиле альпийских шале, она выглядит очень оригинально, но для ее создания используются только гибкие кровельные материалы

Устройство крыши с кукушкойКровельный пирог крыши с кукушатником

Помните, любой элемент на поверхности кровли уменьшает прочность стропильной системы, а также часто становится причиной проникновения воды внутрь каркаса, поэтому строительство крыши со сложной конструкцией лучше доверить профессионалам.

Функции

Перед тем, как сделать кукушку на крыше, необходимо тщательно разобраться в ее устройстве и функциях. Важно понимать, что этот элемент отнюдь не выполняет чисто декоративные задачи. Грамотно спроектированная кровля с кукушкой решает сразу несколько проблем в конструкции:

• Увеличивает полезную площадь мансардного или чердачного помещения. За счет ее монтажа можно значительно увеличить свободное пространство под кровлей, более рационально разместив туалет, кладовку или ванную комнату.
• Помогает организовать естественное освещение. Наличие естественного освещение – основное требование, которое предъявляется к жилым помещениям. Кукушка, которая заменяет собой дополнительный фронтон, помогает использовать более дешевое вертикальное остекление.
• Улучшает внешний вид дома.

Обратите внимание! Недостатками крыши с кукушкой считают достаточно высокую стоимость, складывающуюся из затрат на материалы и оплаты работы мастеров, а также более низкую устойчивость к протечкам.

Схема устройства слухового окна кукушки

Технология монтажа

Несмотря на сложность конструкции, кукушатник, сделанный профессиональными мастерами по проекту без нарушений технологии, никогда не приведет к появлению протечек. Перед началом строительства важно рассчитать несущую способность каркаса, общий вес крыши, чтобы дом выдержал увеличившуюся нагрузку. Монтаж крыши в таком случае выполняют в следующей последовательности:

1. Укладка мауэрлата.
2. Сборка стропильной системы. При этом между стропилами, где располагается кукушка, оставляют свободное место.
3. Установка лобовых балок выступа.
4. Монтаж вертикальных стоек по торцам кукушки.
5. Укладка прогона на вертикальные стойки и балки-перемычки над окном.
6. Монтаж стропильных ног кукушки.

Обшивка каркаса слухового окна

Обратите внимание, что после сборки усложненного стропильного каркаса дальнейшие работы по возведению крыши ведутся в обычном порядке. Однако, нужно помнить, что в местах, где торцы кукушки стыкуются с поверхностью ската, возникает уязвимость к протечкам, поэтому эти участки требуют дополнительной гидроизоляции.

-инструкция

Источник: http://KrovlyaKrishi.ru/elementy-kryshi/kukushka-na-kryshe-montazh.html

Крыша с кукушкой и фото как сделать стропильную систему

При строительстве нового дома треть всех ресурсов уходит на устройство крыши. Это одна из важнейших конструкций и от правильного проектирование и возведения зависит срок эксплуатации всего здания. Для расширения жилого пространства делают мансардный этаж. Чтобы в комнате было больше естественного света приходится делать необычные элементы. Из статьи вы узнаете, что из себя представляет эта конструкция и как сделать кукушку на крыше.

• Как выглядит и для чего нужна кукушка?
• Технология сборки крыши

Как выглядит и для чего нужна кукушка?

Небольшой выступ, расположенный на двухскатной крыше мансардного этажа, называют «кукушкой». Он имеет собственный каркас из стропильных балок и обрешетки, соединенный с основной конструкцией. Сверху покрывается кровельным материалом, создавая единый образ здания. Этот архитектурный элемент получил такое название из-за сходства с классическими настенными часами. Крыша с кукушкой собирается в нескольких вариациях:

1. С двумя скатами. Внешний вид такой конструкции напоминает небольшой домик на крыше и выглядит как старинные часы.
2. С одним скатом. Отличается от прошлого варианта внешним видом и простотой устройства.
3. Вальмовая. На первый взгляд, схожа с двускатной, но в передней част имеет дополнительный, небольшой скат, напоминающий козырек.
4. Арочная. Для устройства такой кукушки потребуются гибкие кровельные материалы. Обычно арочные конструкции делают на домах, стилизованных под альпийские шале.

Возведение кукушки на крыше дома сопряжено со снижением несущей способности каркаса. Кроме того, ломанные узлы примыкания кровли повышают риск появления протечек. Чтобы избежать неприятных последствий доверьте работу специалистам.

Разобравшись с тем что из себя представляет конструкция кукушки перейдем описанию ее назначения и функций. Это поможет определиться с необходимостью установки архитектурного элемента. Первое что важно помнить: кукушка не только декоративная часть здания. Конструкция служит для выполнения следующих задач:

• Увеличивает объем мансардного или чердачного этажа. Полученная площадь позволит сделать новую комнату, практично и удобно разместить санузел, кладовую или спальню.
• Добавляет новый оконный проем, необходимой для организации жилой комнаты. Конечно, сделать источник естественного освещения можно и встроенным окном в кровлю, но это довольно сложно и затратно. Вертикальное остекление будет проще, сделает дом в целом более привлекательным.

Технология сборки крыши

Перед тем как приступить к монтажу элемента важно сделать необходимые замеры. Все узлы в крыше дома, угол наклона, длина ската и другие параметры конструкции должны быть тщательно выверены. Работа проходит в семь этапов:

1. Устройство крыши начинается с укладки мауэрлата, на который будет опираться будущая стропильная система. Обычно выбирают брус со сторонами 100 на 100 миллиметров.
2. Устанавливают стропильную систему, являющуюся основанием для последующих кровельных работ. Сечение балок, шаг между ними и конструкция рассчитывается в соответствии с будущими нагрузками в месте строительства. Между несколькими стропилами оставляют свободное пространство для монтажа кукушки.
3. Монтаж дополнительных элементов крепления, которые придают каркасу необходимую жесткость и прочность. В зависимости от проектного решения это могут быть подкосы, растяжки, бабки или что-то другое.
4. В оставшемся пространстве устанавливают 2 лобовые балки для выступа.
5. По торцам кукушки устанавливают вертикальные стойки, они будут служить своеобразными стенами.
6. Далее идет монтаж прогонов поверх ранее установленных стоек. Между ними крепят перемычки для будущего потолка. Ниже показана сборка каркаса с кукушкой, фото передает один из вариантов системы.
7. Собирают стропильные ноги кукушки.

Источник: http://intellect-profstroy.ru/shatrovye-krovli-s-kukushkami/

Окно кукушка мансардное — На обе руки мастер

→ Статьи → Мансардное окно или кукушка, есть ли разница?

Использование мансарды как жилого помещения – грамотное решение с точки зрения затрат на строительство и касаемо уплаты налога на недвижимость.

Но чтобы крыша стала по-настоящему жилой, недостаточно провести лестницу наверх, необходимо позаботиться об окне. В его роли выступает мансардное окно или кукушка. Последнюю конструкцию также называют окном фасадным.

Для понимания принципов внедрения слуховых окон рекомендуется изучить СНиП II-26-76 «Кровли».

Классификация

В зависимости от конфигурации оконного проема и блока мансардные окна подразделяются на:

• Классические – с цельным наклонным профилем, квадратным сечением. Устанавливаются вровень с кровлей.
• Балконного типа – состоят из двух частей. Нижняя – образует парапет балкона, верхняя – крышу и может быть зафиксированная вертикальными стойками.
• Карнизные – включают верхнее наклонное окно и нижнее вертикальное по типу антидормера.

Реже встречается комбинированное окно с окладом на коньке.

Как правильно собрать крышу кукушки со стропильной системой

Тема статьи: крыша с кукушкой – стропильная система. Наша задача рассказать о том, для чего сооружают на кровельных конструкциях выступы в виде маленького домика, который называют кукушкой, из каких элементов он состоит. А также расскажем технологию строительства кукушки пошагово с приложением фотографий и видеоматериалов.

Смотровое окно в виде кукушки на крыше дома
