Как сделать ломаную двухскатную крышу своими руками?

В этой статье:

Ломаная крыша — устройство, варианты, инструкция по монтажу

Владельцы частных домов обдумывают каждую деталь своего жилища: тип фундамента, отделку фасадов и форму кровли. Мансардная ломаная крыша является одной из самых популярных конструкций этой части здания.

Устройство

Стропильная система двускатной ломаной крыши отличается от прочих большим количеством изломов на скатах. Считается, что это одна из самых красивых форм, но, при этом, и, как и вальмовая, довольно дорогостоящая. Она обустраивается для домов, в которых планируется жилая или нежилая мансарда.

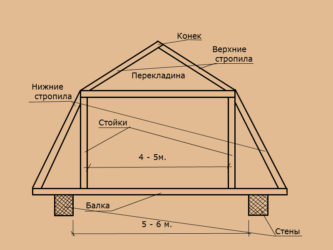

Конструктивные элементы

Особенности стропильной системы:

В отличие от классической двускатной крыши, в данной модели присутствуют специальные ребра жесткости. Эти стойки обеспечивают прочность кровле и создают ровные стены внутри мансарды;
Стропильная система с бабкой
Между висячими стропилами и затяжкой обязательно устанавливается бабка. Она гарантирует жесткость затяжки и создает дополнительную опору;
Схема без бабки
В свою очередь, между стойками (их еще называют схватки) и наслонными стропилами (которые придают форму кровле) монтируются подкосы. Они также являются ребрами жесткости, но уже для внутренней системы стропил – стоек;
Ломаная полувальмовая крыша также может быть четырехскатная. Количество скатов зависит от высоты стоек – чем они выше, тем больше изломов. Четырехскатная кровля более удобна в эксплуатации;
Разница между двускатной и четрехскатной ломаной крышей
Угол наклона не может быть менее 15 градусов. Односкатная, двух и более ломаная крыша обязательно должна иметь хороший уклон для правильного отвода осадков. В противном случае дом или пристройка с таким видом кровли будет постоянно подтапливаться.

Специалисты рекомендуют в качестве материалов для стропильной системы частного дома выбирать хвойные породы дерева. Такие балки выдерживают резкие перепады температур, противостоят воздействию влаги и снега, а также обладают отличными антисептическими свойствами.

Варианты крыши

Виды ломаных крыш для частных строений:

Квадратный. Здесь между наслонными стропилами и стойками образован прямой треугольник. Внутренний разрез мансарды напоминает квадрат, откуда схема и получила своей название. Идеальный вариант для домов с небольшой площадью и возможностью обустроить высокую мансарду. Этот вариант идеально подойдет для беседки или небольшого каркасного дома;
Конструкция квадратной ломаной крыши
Прямоугольный. Этот тип конструкции подразумевает увеличение карнизного свеса за счет более широких откосов и балки перекрытия. Этот вариант подойдет, если дома имеет большую квадратуру. Для предупреждения деформации наслонных стропил, подкосы укрепляются при помощи небольших стоек. Так оформляются как жилые дома, так и дачные, т. е., сезонные;
Пример прямоугольной системы
Комбинированная. Эта схема сочетает в себе конструктивные особенности предыдущих. В качестве дополнительных опор могут быть установлены балки подпорок и наслонных стропил. Часто укрепляется бабка. Система применяется для больших жилых мансард. Главным удобством такой конструкции является прочность, благодаря чему на поверхности кровли можно установить башенки или купола. Таким образом часто оформляется коттедж или загородный дом с верандой;
Трехфронтонная и более. Узлы фронтона в этой конструкции дополнительно укрепляются специальными элементами, т. к. в противном случае они могут деформироваться. Главным отличием этой конструкции от классической ломаной является наличие особых укрепленных коньковых прогонов. Также здесь присутствуют диагональные стропила, которые значительно больше накосных. Этот тип конструкции используется для кирпичного здания, строения из бруса или блоков. Благодаря такой схеме установки можно сделать интересный интерьер мансарды с ломаной крышей.
Интерьер мансарды ломаной крыши

Помимо этого, ломаная кровля может использоваться для любых подсобных помещений (гаража, бани) и домов со встроенными комнатами (верандами, теплицами и т. д.).

: Мансардная ломаная крыша

Монтаж

Перед началом работы нужно сделать чертежи ломаной крыши. Различные варианты с балконом, окнами и прочими элементами есть в свободном доступе в сети интернет, в формате dwg, например. Нужно учитывать, что это модульная конструкция, её узлы требуют соответственного соединения. Для крепления балок между собой используются кронштейны. Чтобы произвести расчет крепежных элементов также понадобится чертеж и технологическая карта.

Чертеж ломаной крыши с окномПример профессионального чертежа

Пошаговая инструкция, как сделать своими руками ломаную крышу:

Сначала монтируется мауэрлат и балки перекрытия. Они будут служить потолком для нижнего этажа. Перед установкой их необходимо обработать антисептиком для защиты от воздействия влаги и микроорганизмов;
Под деревянный скат устанавливается пароизоляция и гидроизоляция. Эти меры нужны для защиты потолка от конденсата из дома и возможной влажности под стойками;
В зависимости от того, какая выбрана планировка, нужно заранее продумать размеры стоек. Стандартно они на 10 см превышают необходимую высоту потолка, т. к. после установки стропильной системы будет производиться внутренняя чистовая отделка;
Нужно отметить, что от размера вертикальных стоек будет зависеть уклон всей крыши. Поэтому подбирайте их высоту так, чтобы кровля была под углом 15 и более градусов. В противном случае, с неё будет затруднен отвод жидкости;

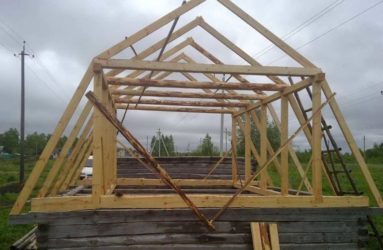

Пошаговая инструкция с фото
Далее, устанавливаются стойки. Их строительство подразумевает монтаж вертикальных балок с временными распорками, которые убираются после установки верхнего перекрытия и бабки. В противном случае, конструкция деформируется и схема кровли будет нарушена;
Над стойками устанавливаются доски перекрытия. Для соединения верхнего перекрытия и вертикальных балок применяются специальные угловые распорки. Для установки бабки нижние горизонтальные доски дополнительно укрепляются ригелями. Они гарантирую жесткость временной установки;
После производится расчет необходимого расстояния между нижними стропилами. Делать это можно исходя из материала, которым будет перекрываться кровля, или при помощи стандартных значений. Специалисты рекомендуют использовать шаг 1 метр, если площадь большая – 1,2. Они должны быть встроены в вертикальные стойки;
Наслонные стропила должны несколько нависать на стены. Это поможет обеспечить дополнительную защиту дома из сруба или пеноблоков от воздействия дождя и снега. По окончанию монтажа, карниз подшивается. Для этого можно использовать пластиковый сайдинг под сруб, профнастил или деревянные доски;
Когда крепеж завершен, временные ригеля заменяются постоянными кронштейнами.

Стоимость установки стропильной системы профессионалами варьируется в пределах от 1000 у. е. до десятка. Все зависит от выбранной конструкции и размера дома.

Утепление и отделка

После окончания монтажных работ выполняется утепление и отделка мансарды с ломаной крышей. Технология теплоизоляции аналогична другим типам кровельных конструкций. На балки сначала укладывается пароизоляционная пленка, поверх неё настилается гидроизоляция. Эти поверхности крепятся с нахлестом, установка производится при помощи тонких маленьких гвоздей.

Гидроизоляция кровли

Для утепления может использовать прессованная минеральная вата, пенопласт, пеноизол и другие материалы. Монтаж теплоизолятора производится таким образом, чтобы при его установке оставались видимыми просветы между балками – это поможет при дальнейшей отделке.

Отделка ломаной крыши производится в зависимости от того, какой материал был выбран для покрытия. Сейчас очень популярен ондулин – он отлично переносит перепады температуры и воздействие ультрафиолетовых лучей. Наиболее дешевым и доступным вариантом является шифер. Но проще всего на ломаной крыше работать с панелями металлочерепицы – эта конструкция требует постоянной подрезки покрытия, но с черепицей это не нужно.

11 Апрель 2016 Владимир Бакаев

Источник: https://www.proprofnastil.ru/lomanaya-krysha.html

Двухскатная ломаная крыша: особенности конструкции и строительства

Каждый разумный домовладелец хочет обустроить своими руками комфортное, удобное жилище, но при этом рационально распорядиться семейным бюджетом. Для этого необходимо вдумчиво подходить к выбору каждого строительного решения, оценивая эффективность, сравнивая с альтернативными вариантами. Все чаще при строительстве домов эконом-класса застройщиками используется двухскатной ломаная крыша, которая служит прекрасной защитой от непогоды, великолепно справляется с повышенной нагрузкой при выпадении снежного покрова, дает возможность обустройства просторного мансардного помещения пригодного для жилья.

Преимущества конструкции

Двухскатная ломаная крыша в отличии от традиционной треугольной своей формой напоминает не треугольник, а пятиугольник. Пятиугольную форму имеет фигура, образованная скатами кровли и карнизом. ломаной такую конструкцию принято называть из-за того, что линия скатов не прямая, а с изгибом, образующим ребро.

Условно в строении можно выделить две части: первая, верхняя с более пологими скатами, составляющими 20-300, имеющая форму треугольника, а вторая — нижняя, напоминающая трапецию, боковины которой располагаются под углом 50-600.

Таким образом, ломаная конструкция позволяет снегу свободно соскальзывать, не дает проникать дождевой воде внутрь чердачного помещения.

Чаще всего двухскатная ломаная крыша используется, если есть необходимость использовать мансарду в качестве жилого помещения. Ведь геометрия скатов позволяет максимально эффективно распорядиться имеющейся площадью, своими руками оборудовать высокий горизонтальный потолок, вентилируемый чердак, боковые отсеки для сезонного хранения вещей.

Опытные строители не упускают возможность монтажа мансардных окон прямо в скатах крыши. Ведь если грамотно рассчитать расположение, ломаная мансардная крыша будет естественно освещена в течении всего светового дня, а это значительно сократит расходы на электроэнергию. Кроме того, ломаная крыша отлично смотрится с просторным балконом, что немаловажно для домов с маленькой площадью.

Составление проекта, необходимые расчеты

Так как двускатная ломаная кровля считается довольно сложной, для строительства используются инженерные расчеты, которые можно произвести своими руками или при помощи специальной компьютерной программы. Расчет включает в себя определение следующих параметров:

Постоянная нагрузка. Определяется суммированием массы всех материалов, составляющих кровельный пирог, стропильной системы, мансардного пола. Проще говоря, это собственный вес конструкции.
Временная нагрузка. Этот показатель варьируется в зависимости от местности, в которой будет вестись строительство. Он зависит от толщины выпадающего снежного покрова, учитывает ветровые нагрузки.
Общая нагрузка. Вычисляется сложением значений постоянной и временной нагрузки. Строят чертежи, отражающие все виды воздействующих на крышу нагрузок.

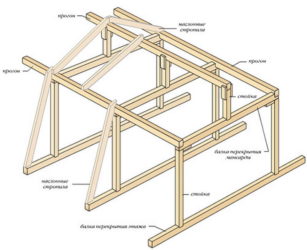

Конструкция стропильной системы

Стропильная система ломаной крыши на первый взгляд довольно сложна. Кажется, что сборка под силу лишь профессиональной бригаде, однако с этой задачей могут справится своими руками три человека, имеющие базовые начальные навыки работы с деревом. Несомненным плюсом является то, что для этого не требуется ни сложная техника, ни специальный инструмент. Система стропил для обустройства пятиугольной мансардной кровли относится к комбинированному типу, она сочетает некоторое элементы от наслонной, а некоторые от висячей. Ломаная крыша, а точнее ее стропильная система, состоит:

Верхние стропила наслонного типа. Они изготавливаются из ровных, прочных досок, под небольшим углом сходящихся с образованием конька. Коньковый прогон не используется, так как опираются эти стропила на стойки. Испытывают нагрузку на прогиб, на распирание.
Ригели. Затяжки, связывающие верхние стропила внизу ног. Они также изготавливаются из досок толщиной 50-100 мм, они также используются в качестве каркаса для потолка мансарды. Основная задача — гасить распирающую нагрузку от стропил.
Бабка. Подвеска из бруса, связывающая конек кровли с ригелем, предотвращающая провисание ригеля, если он имеет достаточно большую длину.
Стойки. Вертикальные опоры, на которые наслоняются верхние стропила. Изготавливаются из бруса квадратного или прямоугольного сечения. Также стоки образуют каркас, обшив который, получают мансардные стены.
Нижние висячие стропила. Изготовленные по шаблону из досок 50х150 мм или 100х150 мм, они верхушкой упираются в ригель, а нижней — в мауэрлат. Испытывают нагрузку лишь на прогиб, которая минимизируется подкосами. Крепятся по типу ползуна, не жестко.
Подкосы. Угловые подпорки, уменьшающие прогиб висячих стропил. Одной стороной они упираются в стойку, другой в стропила.
Мауэрлат. Толстый, прочный брус, выполняющий роль основы для кровли, предотвращающий опрокидывание ветром ее скатов. В него опираются висячие стропила. Мауэрлат крепят вдоль двух противоположных несущих стен, на шпильки с бетонной связкой. Он также равномерно распределяет вес кровли на поверхность перегородки.
Балки перекрытий. Горизонтальные балки, на которые опираются стойки, а также на которых выполняется монтаж мансардного пола.

Не смотря на кажущуюся сложность, такая стропильная система достаточно просто монтируется своими руками, так как сборка ферм осуществляется на земле, на верх поднимаются уже готовые конструкции, которые нужно только закрепить.

Используемые материалы, необходимые инструменты

Все материалы, которые могут понадобится в строительстве ломаной кровли своими руками достаточно доступны по цене. Однако, требуется их относительно большое количество, поэтому такая крыша считается более дорогостоящей, чем, к примеру, простая двухскатная. Для нее требуется:

Брус из твердых хвойных пород для изготовления стоек, балок перекрытий, затяжек, ригелей, мауэрлата. Сечение бруса определяется путем расчета нагрузки, чаще всего пиломатериал 100х100 мм или 150х150 мм.
Обрезная доска 50х150 мм или 100х150 мм для стропил, подкосов. Можно использовать лишь первосортный материал, ровный, без сучков, сколов.
Необрезная доска для создания обрешетки.
Материал для обшивки фронтонов. Это может быть вагонка, блокхаус или сайдинг.
Утеплитель для термоизоляции фронтонов. Чаще всего для это используют минеральную вату на основе базальта толщиной 150 мм.
Пароизоляционная пленка, гидроизоляционная мембрана нужны для формирования кровельного пирога.
Кровельный материал, в качестве которого можно использовать металлочерепицу, ондулин, шинглас, шифер.
Крепеж.

Хотя считается, что специального инструмента для монтажа такой кровли не нужно, все хорошо, если вы располагаете качественным шуроповертом, болгаркой, дрелью. Они сделают рабочий процесс более быстрым, простым. А владельцы электрический рубанков могут с его помощью сэкономить: купить неоструганные пиломатериалы, обработать их самостоятельно. Так как кровля изготавливается большей частью из древесины, а она подвержена воздействию влаги, обязательна обработка всех ее частей антисептическим составом.

Утепление и организация освещения

Так как предполагается использование мансардного помещения как жилого, ломаную кровлю необходимо утеплить. Термоизолировать нужно не только фронтоны, но также непосредственно скаты. Термоизоляция скатов сослужи вам двойную службу: не только предотвратит уход тепла в холодное время года, но и предотвратит от чрезмерного перегрева от крыши в жаркое. Фронтоны чаще всего утепляют минеральной ватой снаружи или изнутри помещения, для скатов же обычно используют самый обычный пенопласт. Качественно выполненное утепление сэкономит хозяевам немалые средства, которые они тратили бы на отопление.

Помещение, в котором отсутствует естественное освещение, нельзя использовать для проживания. Поэтому следует предусмотреть установку окон, которые могут располагаться или на щипцовой стене, или на скате кровли.

Если выбор пал на мансардные окна, то они должны быть специальными, изготовленными с учетом места их установки: их рама должна быть усилена, предусмотрена дополнительная гидроизоляция, специальных механизм открывания, пленка, защищающая от загрязнений, пыли. Площадь окон может занимать до 1/8 общей площади кровли. Стоимость их довольно высока, поэтому если возможности таких значительных вложений нет, лучше остановится на оборудовании обычных большого размера на обоих фронтонах своими руками.

Двухскатная ломаная кровля при использовании качественных строительных материалов, при соблюдении технологии монтажа своими руками прослужит вам не один десяток лет, поэтому жалеть об этом капиталовложении вам не придется!

-инструкция

Источник: http://KrovlyaKrishi.ru/vidy-krysh/lomanaya/dvuxskatnaya-lomannaya-krysha.html

Двухскатная ломаная крыша: особенности устройства

Как построить мансардную ломаную крышу
Установка мауэрлата

Установка стоек
Установка стропильной системы
Монтаж обрешетки

Крыша, до недавнего времени выполнявшая в основном только защитную функцию, сегодня стала объектом, предоставляющим также дополнительное помещение, которое может стать для человека полноценным жизненным пространством. Наилучшим вариантом для этих целей является ломаная двускатная крыша.

Двухскатная ломаная крыша с мансардой отличается от обычной изломами своих скатов. Плоскости двух прямоугольников, сгибаясь по центру, образуют на стыке ребро, поэтому полученная в результате визуальная геометрия будет ломаной.

Архитектурный проект ломаной крыши считают достаточно дорогостоящим, поскольку для его реализации необходимо довольно большое количество такого строительного материала, как:

высококачественная древесина хвойных пород,
качественная изоляция, утеплитель и
декоративно-отделочный строительный материал.

Тем не менее, ее популярность постоянно растет. Это и понятно, ведь конфигурация подобной крыши позволяет существенно расширять площадь конструкции в ширину, не меняя при этом высоты, что дает возможность обустроить под ней мансарду.

Помимо этого, двухскатная ломаная крыша позволяет устанавливать в скаты окна, что позволяет реально сэкономить на электроэнергии. Несомненно, это еще одно преимущество. Более того, они позволяют получать эстетичные решения здания, скажем, балкон, идеально вписывающийся в торец здания.

Как построить мансардную ломаную крышу ↑

Строительство дома с ломаной крышей, как и любой другой, начинают с составления (вручную или на компьютере) чертежей и плана по ее сооружению. При выполнении чертежей обязательно соблюдают масштаб. На этом этапе работ уже должны быть определены углы наклона скатов, высота конструкции и расположение (а также размеры) оконных проемов мансарды.

Принцип построения заключается в совмещении в единую конструкцию висячих и наслонных стропил, которая образует несущую конструкцию. Угол наклона ломаной крыши в нижней части ската больше, чем в верхней. Конструкция в этом случае усложняется до фермы, то есть в формировании ската в месте перелома участвуют два коротких стропила со стойками и растяжками. Уклон верхней части составляет 25-30°, а в нижней – 65-80°. Нижний пояс полученной фермы станет основой для пола мансарды.
Чертеж стопы и крыши будущего дома имеет примерно следующий вид.

При указанной высоте (3,1м) расположения излома обеспечивается чистовая высота потолков мансардного помещения в 2,5 м. Эта величина и углы наклона, соответственно, в 60° и 30° – рекомендуемые, но их можно и изменить.

После расчета на прочность стропильной системы переходят непосредственно к установке мансардной крыши.

Совет

При устройстве ломаной крыши, включая стропильную систему лучше использовать легкие стройматериалы. Это важно не только для упрощения процесса строительства, но и для обеспечения максимальной безопасности жилого мансардного этажа.

Установка мауэрлата ↑

Мауэрлат распределяет нагрузку, передаваемую стропилами на верхнюю часть стен, и привязывает к ним крышу дома. Опорный брус в случае строительства мансардной двускатной крыши крепится в места наклона стропил с двух сторон. Предварительно требуется провести гидроизоляционные работы, скажем, при помощи рубероида или другого аналогичного материала.

Установку мауэрлата чаще всего проводят, заливая монолитный бетон, и креплением шпилек через брус к стене. Их шаг рассчитывают таким образом, чтобы шпильки оказались между стропильными брусьями. В этом случае в мауэрлатном брусе можно получить минимальное количество близко расположенных врезок, что обеспечит ему наибольшую плотность.

Отверстия под шпильки сверлят точно по их размеру. После установки под низ подкладывают шайбы и закручивают гайками. Если дом новостроящийся, шпильки можно предварительно установить в кладку.

При устройстве новой крыши на старом доме балки перекрытия при взгляде сверху, возможно, не будут формировать строгого прямоугольника. Ничего страшного! Но для удобства проведения дальнейших работ потребуется несколько подправить положение стоек, чтобы была обеспечена строгая параллельность сторон у образующегося прямоугольника.

Установка стоек ↑

По двум линиям сначала выставляют крайние стойки (брус 150*100 мм), после чего промежуточные брусы (150*50 мм) и закрепляют временными распорками. Стойки отбирают высотой на 10-15 см больше требуемой чистовой высоты будущих потолков мансарды.

На прогоны, уложенные на стойки, устанавливают и крепят ригеля. Причем под каждый из них устанавливают временную подпорку.

Установка стропильной системы ↑

Монтаж ломаной крыши наверху достаточно трудоемкий процесс, поэтому готовые фермы собирают на земле, затем подымают их и крепят. Для этого на крыше необходимо соединить бруски. Выполнив все замеры, намечают вырезы для монтажа и выполняют необходимые крепления.

Когда первые две из ферм уже будут собраны, их устанавливают по краям и закрепляют. По их верхней точке (коньку) натягивают уровень. Именно с его помощью устанавливают остальные фермы.

Установив полностью все фермы, их скрепляют между собой, придавая конструкции тем самым большую жесткость. Для этого используют ригели, которые послужат в дальнейшем основой для потолка мансарды.

Если на мансардном этаже дома с ломаной крышей запланированы окна, в стропильной системе делают соответствующие проемы. Для окон с выносом или вертикальной установкой выставляют дополнительную систему стропил.

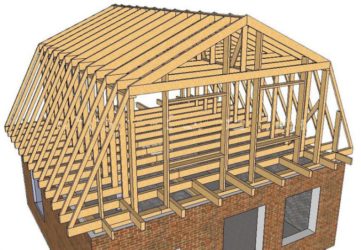

В результате должна получиться примерно такая конструкция.

Монтаж обрешетки ↑

В зависимости от будущего кровельного материала вид обрешетки может отличаться:

под мягкие кровельные материалы, скажем, битумную черепицу, необходима сплошная обрешетка, типа листов OSB;
под материалы типа шифера или металлочерепицы обрешетку выполняют разреженной с шагом в 20-50 см из обработанных досок.

В завершение проводят монтаж кровельного материала.

(4 votes, average: 3,00 5)

Источник: http://stylekrov.ru/dvuxskatnaya-lomanaya-krysha-osobennosti-ustrojstva.html

Как построить ломаную крышу своими руками

На сегодняшний день большое значение имеет высокая функциональность строений при внешней эстетической привлекательности. Именно таким показателям отвечает ломаная крыша. Благодаря конструкции такой кровли можно создать дополнительное пространство в виде жилой комнаты на мансардном этаже. Ломаный тип крыши можно считать наиболее сложным в исполнении, разработке и проектировании, однако, этот факт не мешает данному виду кровли быть наиболее часто применяемым.

Ломаная крыша своими руками – это достаточно сложный проект, который можно воплотить в жизнь лишь тщательно подойдя к этапу разработки проекта. Выполнение мансарды в современном строительстве нельзя назвать роскошью, скорее, для владельцев коттеджных домов это необходимость расширения пространства. Тем, кто планирует возведение ломаной крыши своими руками в первую очередь необходимо особое внимание уделить чертежам и проектированию такой кровли, так как именно от этого зависит длительность и качество строительства.

Конструкция такой крыши отличается особой сложностью, но в то же время она обладает весьма эстетичным и стильным внешним видом, благодаря чему любая постройка с такой крышей выглядит современно и модно. С помощью ломаной крыши постройке можно придать старинного вида или же наоборот сделать ее более современной.

Большое значение при возведении крыши такого типа имеет материал для перекрытия кровли. Помимо эстетичности, кровельный материал должен отвечать таким требованиям, как долговечность, надежность, легкость и износоустойчивость. Очень важно подобрать именно легкий материал, так как благодаря этому можно будет уменьшить нагрузку на систему стропил, а это, в свою очередь, позволит увеличить срок годности всей кровельной конструкции. Кроме того, уменьшится нагрузка на фундамент сооружения, на который и без этого происходит довольно сильное давление от стен.

Особенности ломаной крыши: преимущества и недостатки

Перед тем как построить ломаную крышу своими руками необходимо ознакомиться с особенностями строения такой кровли, ее недостатками и преимуществами. Достоинствами такого вида кровли являются:

данный тип кровли можно возводить на конструкции старой жилой постройки;
благодаря строению ломаной крыши можно значительно увеличить жилую площадь в доме посредством создания дополнительной комнаты на чердаке;
ломаная крыша позволяет сделать любую постройку более эстетичной и оригинальной;
возможность возведения мансарды в несколько уровней;
позволяет сократить потери тепла и сократить энергопотребление.

Однако, перед тем как сделать ломаную крышу своими руками также необходимо ознакомиться с ее недостатками:

скошенные потолки приводят к тому, что уменьшается высота стен;
этот вид кровли предполагает выполнение достаточно технологически сложных теплоизоляционных и гидроизоляционных работ;
высокая стоимость специальных окон, которые необходимы для создания мансардного помещения;
уменьшение инсоляции, к чему приводит накапливание снега на окнах мансардного этажа.

Исходя из этого, можно сделать вывод, что при правильном устройстве ломаной крыши многих из этих недостатков можно избежать.

Основные требования при строительстве

Строительство ломаной крыши – это сложный процесс, требующий наличия знаний и хотя бы небольшого опыта в выполнении подобных работ. Возведение такой кровли можно осуществить и своими руками, однако, это требует предварительной подготовки и внимательного изучения ее строения. При этом, если сам процесс постройки можно выполнить самостоятельно, то расчет такой крыши должен осуществляться специалистом. Прежде чем приступить к постройке такого вида кровли необходимо ознакомиться с предъявляемыми к ней требованиями:

мансардное помещение должно иметь высоту более двух метров;
должна быть выполнена качественная вентиляция, которая должна начинаться от свеса карниза до конька. Если в таком помещение будет недостаточная вентиляция, то – это может привести к образованию конденсата в пространстве под кровлей;
выбранное покрытие для перекрытия кровли должно быть легким и при этом достаточно практичным;
конструктивно должно быть предусмотрено то, что на стены будет осуществляться дополнительная нагрузка;
мансардное помещение необходимо тщательно утеплить так, как в этом помещении нет тепловой подушки, а соответственно, теплопотери здесь будут гораздо больше, чем в других комнатах;
все деревянные элементы конструкции должны быть обработаны антисептиком для обеспечения пожаробезопасности.

Ломаная крыша – конструктивные особенности

Крыша своими руками двухскатная углом наиболее часто применяется при строительстве построек из сруба. По своему внешнему виду такую крышу принято делить на две части:

нижняя часть (более крутая);
верхняя часть (пологая).

Такая конструкция и структура оформления позволяет сделать чердачное помещение максимально комфортным за счет увеличения объема мансарды. При самостоятельном строительстве такой кровли следует помнить, что стропильная ферма включает в себя несколько стропил. В прямоугольнике, который является внутренним помещением чердачного помещения, по бокам должны быть установлены наслонные стропила, а сверху необходимо располагать висячие стропила.

Стропильная система ломаной крыши

Для того чтобы возвести ломаную крышу, прежде всего, необходимы чертежи проект. Ниже приведены варианты двухскатная ломаная крыша своими руками чертежи, которые возможно помогут в составлении собственного проекта.

Если таковые уже имеются, то можно приступить непосредственно к строительству:

все стропила для ломаной крыши производятся исключительно из сухих хвойных пиломатериалов. Мауэрлат для стропильной конструкции необходимо сделать из доски или бруса с сечением сто на сто пятьдесят миллиметров, а балки, необходимые для перекрытия из досок с сечением сто пятьдесят на пятьдесят миллиметров. Могут быть использованы либо сдвоенные, либо одиночные балки, это определяется исходя из того, какое расстояние выдержано между соседними стропильными конструкциями и от ширины пролета;
мансардную площадь следует выделить с помощью стоек. Их нужно монтировать сверху балок перекрытия;
с помощью прогонов нужно связать стойки стропильных ферм;
поверх нужно установить стропила висячего типа. Затяжки таких стропил будут выступать также в качестве балок для крыши мансарды;
для того чтобы добиться нужной жесткости, необходимо скрепить места соединения стропильных ног и затяжек бабками. Если есть такая необходимость, то для усиления конструкции можно установить подкосы;
места, где соединяются затяжки и стропильные ноги, необходимо скрепить с мауэрлатом;
необходимо сделать дополнительный каркас для обустройства фронтонов, где следует оставить проемы под окна или двери, если планируется пристройка балконов.

Кровельные работы

После того как система стропил была полностью установлена, необходимо приступать к кровельным работам. Наиболее распространенным кровельным материалом является металлочерепица, поэтому в качестве примера, рассмотрим работы по перекрытию ломанной кровли этим материалом. Для того чтобы правильно выполнить ломаную кровлю необходимо:

прежде всего, необходимо проложить гидроизоляцию, которая укладывается вдоль скатов с учетом нахлеста в пятнадцать сантиметров. Провис между стропилами должен быть примерно да сантиметра;
далее, следует тщательно проклеить все стыки с помощью герметизирующей ленты;
нижнюю полосу изоляции следует вывести в водосток;
для создания вентиляции, которая является обязательной для данного типа крыши, необходимо оставить по всей длине конька просвет;
отверстия для вентиляции нужно оставить во время подшивания свесов так. Необходимо чтобы между кровельным покрытием и слоем гидроизоляции свободно циркулировал воздух;
изначально полосы следует крепить с помощью степлера, а затем набиваются бруски для контробрешетки. Бруски должны иметь ширину в пять сантиметров, и высоту около трех сантиметров выше, чем стропильные ноги;
затем, следует сделать обрешетку, которая набивается сверху контробрешетки. Ее следует делать из досок с высотой около ста миллиметров и толщиной в двадцать пять миллиметров. Также можно использовать брус с размером пятьдесят на пятьдесят миллиметров;
сначала выполняют начальную обрешетку, которая должна находиться примерно на один сантиметр выше остальных. Дистанцию между досками обрешетки необходимо соблюдать исходя из размеров металлочерепицы;
в местах, где осуществляется контакт с выступами или возле конька, обрешетка должна быть выполнена сплошной.

Несмотря на то что конструкция ломаной кровли является достаточно сложной, при соблюдении технологии выполнения и основных правил, ее можно создать собственными руками. Такой тип крыши является не только эстетичным и долговечным, но и позволяет создавать дополнительное жилое пространство на мансардном помещении.

двухскатная ломаная кровля – стропильная система

(1 5,00 из 5)
Загрузка…

Источник: https://remontidei.ru/kak-postroit-i-sdelat-lomanuyu-dvuxskatnuyu-kryshu-uglom-svoimi-rukami-chertezhi-video.html

Двухскатная ломаная крыша своими руками — Кровля и крыша

При строительстве дома значительная часть внимания уделяется не только его внешнему виду, но и функциональности. Вряд ли кому-то захочется терять внутреннее пространство, ведь на его возведение тоже тратятся средства. При устройстве крыши с двумя скатами определённо можно обустроить мансардный этаж, но ещё больше дополнительного пространства появится, если последовать инструкции по изготовлению ломаной двускатной крыши своими руками, хотя такая конструкция и будет более сложной в возведении.

Проектирование крыши

Чтобы пространство, образующееся под крышей, можно было комфортно использовать под жилое помещение, минимальная рекомендуемая ширина дома — шесть метров.

Ломаную крышу необходимо предусмотреть на этапе проектирования дома, потому как она потребует дополнительного укрепления стен. Так, кирпич, газосиликатные блоки или пенобетон потребуют заливку армирующего пояса, в которые предварительно закладываются резьбовые шпильки. Их шаг составляет полтора-два метра.

https://www.youtube.com/watch?v=2fSdhbpgj7Y

Схема ломаной двухскатной крыши

Перед началом работ надо определиться с двумя вопросами:

Какое соотношение частей скатов? Этот параметр будет влиять на высоту внутреннего пространства.
Будут ли устанавливаться мансардные окна и если да, то каково расположение? При большом количестве комнат они помогут организовать правильное естественное освещение.

После этого можно переходить к расчётам:

Количества материла для кровли.
Толщины и объёма утеплителя.
Гидроизоляции (определяют по габаритам крыши).
Необходимого количества леса для стропил.
Крепежей.

Чтобы облегчить задачу, можно воспользоваться найденным типовым проектом крыши. Если же вы обладаете навыками конструктора, то можно самостоятельно сделать подробный чертёж. В расчёте же стропильной системы, а именно шага и сечения балок, помогут специально разработанные программы. Они основаны на том, каким кровельным материалом вы собираетесь воспользоваться, какие нагрузки будут приходиться на крышу, какой район строительства и другие.

Материалы для работы

Стропила — основной элемент конструкции. В качестве ног и раскосов рекомендуется использовать брус высокого качества с сечением 5х10 см. Ещё понадобятся обрезные доски толщиной минимум 3 см.
Мауэрлат — опора для стропил. Хорошо будет использовать брус сечением 25х25 см.

Хвойная порода древесины хорошо подойдёт для организации стропильной системы. Но она должна быть просушена до влажности не более 22 процентов. Ломаная крыша отличается от простой двускатной большим весом. За счёт этого материал понадобится более массивный.

Инструкция по возведению стропильной системы

Инструменты используются стандартные, что и для любых столярных работ. Ещё пригодится лестница и страховочное оборудование.

Перед началом сборки необходимо обработать всю древесину специальными антисептиками, а также произвести пропитку противопожарным раствором. Эти работы проводят в соответствии с инструкциями на упаковках. А чтобы обеспечить более глубокое проникновение растворов в материал, все элементы стропильной системы лучше обработать дважды. Далее необходимо дать древесине высохнуть перед началом дальнейшей сборки. Также следует обработать рейки обрешётки и контробрешётки. Ещё одна подготовительная работа — просверливание отверстий в мауэрлатных брусках. Их шаг должен соответствовать шагу шпилек, установленных на стенах.

Расчёт стропильной системы ломаной двухскатной крыши

В принципе, стропильную систему можно рассматривать как модульно соединённые секции, которые целесообразно собирать на земле, а уже после поднимать на крышу и проводить дальнейшую установку согласно чертежу. Это упростит работу. Верхние и нижние стропильные ноги соединяют между собой под выбранным углом. Чтобы не нарушить общую геометрию крыши, необходимо следить за их точным распилом, а также соблюдать размеры всех частей. Это повлияет на безопасную установку кровельного пирога. Чтобы упростить работы, можно подготовить шаблоны. Их выполняют, используя металл или фанеру, в соответствии с проектом.

Этапы работ

На несущие стены здания необходимо уложить рубероид в один или два слоя. Он будет выполнять гидроизоляцию защиту.
Затем переходят к монтажу мауэрлата. Крепление балок к шпилькам осуществляют при помощи гаек.

Установку балок мауэрлата необходимо производить, соблюдая строгую параллельность между ними.

В случае, если дом выполнен из дерева, мауэрлатом будет служить верхний брус или бревно, соответственно материалу здания.

Когда все работы с монтажом стропильной системы закончены, можно приступать к следующему этапу формирования кровельного пирога – укладке тепло-, паро- и гидроизоляции.

Послойное изображение кровельного пирога

Пароизоляционная плёнка крепится с внутренней стороны помещения. Для этого хорошо подойдут металлические скобы. Важно соблюдать равномерное натяжение материала.
В качестве утеплителя можно использовать минеральную вату или пенополистерол. Их монтаж производят между стропильными ногами.
Укладка гидроизоляции — завершающий этап, осуществляют её внахлест несколькими слоями. Это поможет свести риски протечки к минимуму.

Источник: https://krovlyaikrysha.ru/dvuhskatnaya-lomanaya-kryisha-svoimi-rukami.html

Делаем двускатную ломаную крышу самостоятельно

Любой благоразумный владелец загородного участка желает построить уютный комфортабельный дом, в котором будет достаточно места для проживания большой семьи, приема гостей, при этом рационально использовать собственные финансовые средства. Для этого предварительно нужно тщательно продумать каждый этап строительства, проанализировать практичность и эффективность будущих результатов.

При возведении домов класса «Эконом» застройщики часто используют двухскатную ломаную мансардную крышу. Подобное решение предоставляет возможность обеспечить не только надежную защиту жилому дому от различных неблагоприятных природных воздействий, но и обустраивать под кровлей дополнительную, достаточно просторную жилую комнату.

Какая крыша лучше?

Проект ломаной кровли нужно создавать на стадии проектирования самого дома, чтобы правильно рассчитать нагрузку, которая будет приходиться на несущие стены, дополнительные элементы усиления. Например, при строительстве стен дома из строительных пенобетонных или газосиликатных блоков, кирпичной кладки, обязательно должен обустраиваться армирующий пояс. В процессе их возведения закладываются резьбовые шпильки с шагом 1,5–2,0 м.

При создании проекта ломаной крыши своими руками нужно определиться с двумя важными моментами:

Соотношением частей кровельных скатов. От этого параметра будет зависеть высота подкровельного пространства.
Наличием мансардных окон, их количеством, размещением. При обустройстве нескольких мансардных помещений оконные конструкции в кровле помогут правильно организовать естественное освещение.

Далее необходимо выполнить расчеты:

Необходимого количества строительных и крепежных материалов для обустройства стропильной системы и кровельного пирога.
Толщины утеплительного слоя.
Гидроизоляции.

При проведении расчета системы стропил, в частности необходимого сечения стропильных ног, шага их монтажа, рекомендуется воспользоваться специальными компьютерными программами, в которые вводятся определенные параметры, например, тип кровельного покрытия, предполагаемая нагрузка на кровлю, регион проведения строительных работ, прочие моменты. На основании предоставленных данных программа самостоятельно производит необходимые расчеты кровельной конструкции.

Строительные материалы

На современном строительном рынке можно приобрести любые стройматериалы по самой разной цене в зависимости от их качества.

Для возведения двухскатной ломаной кровли понадобится следующее:

Деревянный брус из хвойной древесины сечением 10х10 или 15х15 см в зависимости от предполагаемой нагрузки. Из бруса будут изготавливаться стойки, затяжки, балки перекрытия, мауэрлат, ригели.
Хорошая первосортная доска обрезная сечением 5х15 мм или 10х15 см для изготовления стропильных ног, подкосов.
Доска необрезная для обустройства обрешетки.
Вагонка или сайдинг для обшивки фронтонов.
Минеральная вата толщиной 15 см для утепления фронтонов.
Пароизоляционный, гидроизоляционный материал для обустройства кровельного пирога.
Финишное покрытие для кровли: шифер, металлическая черепица, ондулин, прочие кровельные покрытия.
Крепежные элементы.

Строительство ломаной крыши

Двухскатная ломаная крыша может обустраиваться по разным строительным технологиям в зависимости от технической документации проекта, чертежей конструкции. Но общие правила возведения такой кровли следующие:

Первый шаг — для стоек в потолочных деревянных балках делаются врезки, если же используются плиты перекрытия — устанавливаются лежни.
Производится монтаж стоек, боковых прогонов.
Следующий этап — монтаж стропильной системы: первоначально устанавливаются наслонные стропила, далее на боковых прогонах закрепляют висячие фермы (предварительно собираются на земле). Если конструкция крыши предусматривает использование только наслонных стропил, боковые прогоны соединяют при помощи потолочных балок с обустроенными предварительно врезками.
Для конькового прогона при необходимости монтируют дополнительные стойки с подкосами.
Выполняется обрешетка.

Двускатная ломаная кровля, выполненная своими руками из качественных стройматериалов и с соблюдением всех строительных норм, может прослужить не одно десятилетие, поэтому жалеть о подомном капиталовложении не стоит!

Источник: https://stroicod.ru/vidykrysh/dvuxskatnaya/lomanaya-samostoyatelno.html
