В этой статье:

Как покрыть крышу ондулином

Введите ваш запрос для начала поиска.

В статье мы расскажем как покрыть крышу ондулином, устроить обрешетку под ондулин. Основные правила укладки ондулина. Все этапы покрытия крыши ондулином. Фото и видео.

Благодаря надежности, оригинальному и привлекательному внешнему виду, а также многим другим положительным техническим и эксплуатационным характеристикам ондулин приобрел популярность и востребованность при проведении кровельных работ любой сложности. Ранее мы рассказывали о плюсах и минусах ондулина, а эта статья позволит вам узнать, как покрыть крышу ондулином, и какие для этого необходимы материалы и инструменты.

Перед тем как приступить к выполнению работ рекомендуется узнать, что собой представляет материал и какие он имеет преимущества и недостатки.

Предлагаемый строительный материал производится в форме волнистых листов, вес которых составляет всего 6 кг. В качестве расходного материала при производстве ондулина используются материалы только органического происхождения. Поверхность готового листа может иметь легкую шероховатость. Важно отметить, что материал сегодня предлагается в широкой цветовой вариации, что позволяет подобрать его так, чтобы он отлично вписался в общее оформление приусадебной территории.

Для того чтобы выполнить работы быстро и качественно, при этом потратив минимум сил, требуется внимательно изучить основные характеристики материала.

Преимущества ондулина:

— легкость и простота монтажа;

— для выполнения работ не требуется иметь специальные инструменты;

— легкость и удобство в транспортировке и хранении, что объясняется легким весом листов.

Недостатки ондулина:

— материал подвержен горению;

— необходимо выполнять обрешетку крыши;

— выполнять работы можно только при плюсовой температуре, но не выше +30 градусов.

— при минусовой температуре материал становится пластичным и хрупким.

Сегодня на рынке строительных материалов предлагается в широком ассортименте различный кровельный материал, такой как металлопрофиль, шифер, профнастил, черепица, но, несмотря на это ондулин пользуется наибольшим доверием среди потребителей и все только благодаря своим положительным характеристикам. При условии, что монтаж будет выполнен с соблюдением всех требований, покрытие крыши ондулином пройдет быстро и легко, а кровля в конечном итоге получится красивой, легкой и прочной.

Что важно знать при выборе и покупке ондулина

Довольно часто многие по неопытности не могут отличить внешнюю поверхность ондулина от еврошифера. Для того чтобы сложностей при выборе не возникало и вы смогли точно определить тип материала рассмотрим особенности еврошифера. Сразу важно отметить, что еврошифер – это слегка измененный ондулин при помощи внесения некоторых специальных примесей. Итак, материал производится из стекловолокна или целлюлозы, после чего покрывается битумом и окрашивается в требуемый цвет.

Укладка материалов обоих типов отличается легкостью и простотой. Главное преимущество ондулина заключается в том, что при попадании на их поверхность капель воды не создается шум. Однако важно знать, что под воздействием прямого попадания на поверхность ультрафиолетового излучения может привести к выгоранию и выцветанию поверхности, в результате чего теряется привлекательность и первоначальная красота материала.

Как правильно выполнить монтаж крыши ондулином

Для того чтобы выполнить покрытие крыши ондулином не требуется иметь опыт и специальный инструмент, что позволяет сэкономить деньги и время на выполнении работ. Отметим, что если крыша уже имеет покрытие такими материалами как: рубероид или плоский шифер, то выполнять демонтаж кровельного материала необязательно, так как ондулин может быть уложен сверху.

Крепление листов к поверхности должно выполняться только с использованием специальных гвоздей, под шляпками которых имеются резиновые прокладки. Кроме этого крепление может быть выполнено с использованием специальных саморезов или шурупов. Выполнять крепление листов следует только на обрешетку, что позволит существенно повысить прочность поверхности.

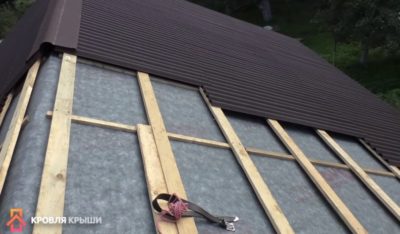

Выполняем обрешетку для крепления ондулина

Рекомендуется выполнять обрешетку из доски сплошным слоем по всей поверхности крыши, где планируется проводить укладку ондулина. При условии, что обрешетка выполнена будет качественно, материал исправно сможет прослужить более 50 лет, поскольку вся образующаяся нагрузка распределяться будет на листы равномерно, а наличие обрешетки предотвратит его провисание в результате повышения нагрузок.

Прежде чем приступить к выполнению работ, необходимо выполнить разметки на поверхности листа. Для того чтобы ее выполнить, необходимо взять правило и карандаш и с помощью этих двух инструментов провести линию.

Если в процессе выполнения крепления листов потребуется несколько укоротить материал, сделать это можно при помощи ножовки или болгарки. Начинать укладку листов ондулина необходимо с верхнего края обрешетки. Довольно часто, особенно среди специалистов, можно услышать выражение обрешетка ондулин, что новичков ставит в некий тупик. Никаких сложностей здесь нет, все очень просто — данное выражение подразумевает выполнение основания, на которое будет выполняться крепление кровельного материала, а именно ондулина.

Крепление каждого отдельного листа требует использование не менее 20 крепежей (гвоздей, саморезов, шурупов) по 10 снизу листа и по 10 сверху. Данный момент очень важно соблюдать, поскольку именно от него будет зависеть, насколько надежно будет выполнена фиксация материала, к обрешетке.

Крепежи для монтажа ондулинового покрытия

Если ондулин планируется крепить с помощью гвоздей, то важно знать, что для этих целей используются специальные гвозди, имеющие специальную резиновую прокладку под шляпкой. Наличие прокладки позволяет обеспечить в местах крепления материала дополнительную гидроизоляцию.

На участках где ондулин стыкуется с вертикальной поверхностью, дополнительно устанавливается ендова. Кроме того в таких местах рекомендуется выполнять гидроизоляцию более тщательно, например в несколько слоев.

В том случае если на крыше имеется труба, то в таких местах рекомендуется использовать в местах соприкосновения ондулина с краем трубы резины и фартуки. Все места стыков рекомендуется дополнительно обрабатывать и выполнять более тщательно гидроизоляцию, благодаря чему каркас получит большую надежность и защиту от воздействия влаги.

Основные правила, которые важно знать и соблюдать при выполнении укладки ондулина

Для того чтобы выполнить качественно покрытие крыши ондулином важно соблюдать основные правила проведения монтажа.

— Ели при выполнении монтажа возникнет необходимость в хождении по поверхности, что стоит отметить не желательно, то делать это лучше по гребням.

— Выполнять укладку материала рекомендуется только при температуре от -5 до +30 градусов. В том случае если температура воздуха меньше или больше указанных пределов проведение монтажа рекомендуется отложить.

— Крепление одного листа материала должно выполняться двадцатью гвоздями, которые поставляются в комплекте.

— Обрешетка под ондулин должна изготавливаться только из качественного и исправного материала. Рекомендуется использовать предварительно обработанные бруски, имеющие сечение 40х60 мм. Обрешетка выполняется следующим образом:

— если уклон составляет 10 градусов, то обрешетка выполняется сплошная с использованием влагостойкой фанеры или плит ОSВ;

— при уклоне кровли от 10 до 15 градусов шаг обрешетки не должен превышать 45 см;

— при уклоне свыше 15 градусов шаг обрешетки не больше 61 см.

Важно отметить, что ондулин обладает способностью растягиваться, этой способностью пользоваться при выполнении работы не следует, поскольку это отразится на качестве не с самой положительной стороны. Листы, прибитые к обрешетке в растянутом положении, со временем начнут образовывать волны, устранить которые будет возможно только если выполнить перекрытие заново, а это как вы должны понимать — лишняя трата времени и сил. Поэтому прежде чем прибить ондулин к обрешетке рекомендуется проверить качество листа и убедиться в том, что материал не деформирован.

Выполняя укладку, важно произвести правильно расчеты, особое внимание необходимо уделить свесам. Если будет расстояние просчитано неверно, это может привести к провисанию, что отразится негативно не только на качестве работы, но и на внешнем виде кровли. Длины должно быть достаточно для того чтобы перекрывался угол соединения крыши со стеной дома, как правило 25 см будет достаточно.

При выполнении работ важно следить за тем, чтобы обрешетка ондулин оставалась в исправном состоянии и имела правильный шаг. Если при выполнении укладки обрешетки будут допущены ошибки, это отразится на качестве кровли и может привести к возникновению необходимости проведения преждевременного ремонта поверхности.

Прежде чем приступить к выполнению монтажа крыши с использованием ондулина, необходимо изучить специальные материалы, а также проконсультироваться со специалистами, что позволит узнать, как покрыть крышу ондулином правильно.

Зная точно, как выполняется монтаж ондулиновой крыши, вы сможете произвести работы быстро и с соблюдением всех технологий, благодаря чему в дальнейшем не потребуется выполнять ремонт или устранять дефекты, допущенные при проведении строительных работ. Важно знать, что только при условии соблюдения правил и требований проведения монтажа удастся в конечном итоге получить кровлю, главное преимущество которой будет качество, надежность и долговечность.

Монтаж ондулина — ВИДЕО

Источник: https://stroy-masterden.ru/kak-pokryit-kryishu-ondulinom-vyipolnit-obreshetku-pod-ondulin.html

как сделать обрешетку под ондулин

Для укладки кровельных материалов на стропильную систему в качестве основы используется специальный несущий каркас. Каждое покрытие имеет свои характеристики, которые и определяют нюансы его крепления. От этого зависит и технология устройства обрешетки.

Ондулин (он же еврошифер) продается в виде черепицы или волнообразных листов. В первую очередь следует отметить, что обрешетку под ондулин не следует делать массивной, так как вес 1 листа не превышает 6 кг против 25 кг у традиционного шифера.

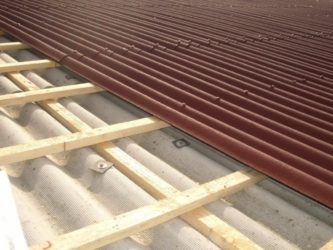

Особенности каркаса под ондулин

Его вид во многом определяется углом наклона ската крыши.

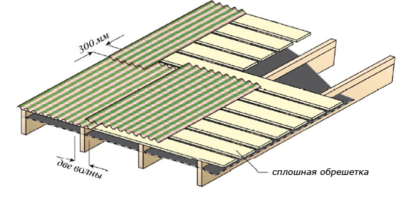

Если он менее 10 0 . В этом случае несущий каркас делается сплошным. Используются тонкие доски (20, 25 мм), плиты OSB (ориентированно-стружечные) или другой листовой материал, хотя чаще всего применяется влагостойкая фанера. Ее легче монтировать, да и стоимость этого материала невысокая.

Обустройство производится с учетом того, что листы ондулина в соседних рядах должны перекрывать друг друга не менее чем на 30 см, а в одном – на 2 волны.

[box type=»info» ]Если для сплошной обрешетки используются доски, то все они укладываются параллельно коньку (карнизу). Для обеспечения качественного покрытия ондулином не следует применять необработанную древесину. Если смонтированный «щит» будет иметь неровности, это отразится не только на внешнем виде кровли, но и значительно затруднит монтаж материала покрытия. Кроме того, при определенном направлении ветра крыша будет продуваться.[/box]

Угол наклона кровли от 10 0 до 15 0 . Обрешетка делается ячеистой. Укладываются бруски 50 х 50 (можно 40 х 40; 45 х 45) с шагом 45 см. Выдерживается перекрытие в 20 см и 1 волну соответственно.

Крутизна превышает 15 0 . Шаг увеличивается до 60 см.

В качестве крепежных деталей для элементов обрешетки рекомендуются саморезы. В процессе работы, и это естественно, могут возникнуть некоторые перекосы. А так как листы ондулина имеют строгую форму, то может возникнуть необходимость переустановки отдельных элементов обрешетки. Поэтому к советам об использовании гвоздей при устройстве несущего каркаса лучше не прислушиваться.

В местах расположения конька и ендов ставятся дополнительные бруски.

Предварительно проверяется геометрия крыши. Скат должен представлять собой идеальный прямоугольник. Для этого сравнивают длину карниза и конька. Иногда целесообразно измерить диагонали плоскости. У прямоугольника их численные значения должны совпадать. Замер несложно сделать при помощи шнура.

Для монтажа ветровых досок в нижней части свеса кровли набиваются дополнительные бруски, к которым они и будут крепиться.

В некоторых источниках указывается, что на крутых скатах крыши гидроизоляционным слоем можно пренебречь. Профессионалы рекомендуют монтировать его в любом случае, независимо от угла наклона. В случае случайного повреждения даже одного листа ондулина вся влага будет проникать внутрь, что приведет к возникновению гнилостных процессов (древесина, утеплитель).

Все деревянные заготовки предварительно должны быть соответствующим образом подготовлены. Во-первых, просушены. Древесина подвержена усушке, и чем больше в ней процентное содержание влаги, тем больше заготовки изменят свою форму. Деформация несущего каркаса отразится и на материале кровельного покрытия. Если она будет достаточной, то ондулин начнет изгибать и ломать. О герметичности такой крыши говорить не приходится.

Во-вторых, качественно обработаны (пропитаны) составами, предохраняющими от гниения, образования плесени, грибков, поражения жучками-древоточцами, а также от воспламенения. В продаже имеется много антипиренов и антисептиков, и экономить на них не следует. Гораздо дороже обойдется замена прогнившего «дерева», так как придется делать частичную разборку крыши.

При использовании данного материала необходимо позаботиться о качественной вентиляции под кровлей. Это не только элементы контробрешетки, но вытяжные (и втяжные) отверстия, вентиляционные окна и тому подобное.

Обрешетка под Ондулин: расстояние между досками, шаг, размеры

Крыши из Ондулина отличаются прекрасной гидро- и шумоизоляцией, эстетичным внешним видом и длительным сроком эксплуатации. Но надежность кровли во многом зависит от того, насколько правильно была сделана обрешетка. В статье мы расскажем об основных правилах ее обустройства и приведем инструкцию по монтажу.

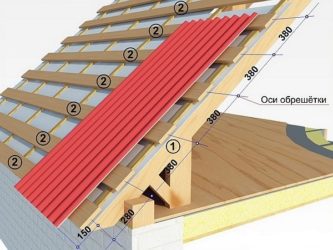

Шаг обрешетки под Ондулин

Лист Ондулина весит около 6 кг, поэтому нет необходимости в обустройстве массивной и прочной основы. Гораздо важнее подобрать правильный шаг, чтобы покрытие не деформировалось и не провисало в процессе эксплуатации.

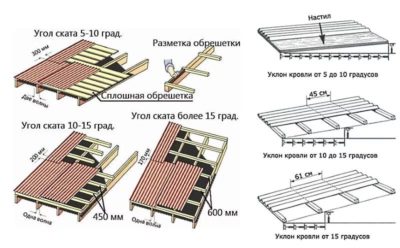

Расстояние между досками зависит от угла наклона крыши:

При 5-15 градусах необходима сплошная обрешетка под Ондулин. Листы укладываются с концевым нахлестом 300 мм и боковым нахлестом в две волны.
При 10-15 градусах можно монтировать бруски с интервалом 45 см. Ондулин укладывается с концевым нахлестом 200 мм и боковым нахлестом в одну волну.
При уклоне более 15 градусов обрешетка может быть разреженной. В этом случае расстояние между досками составляет 61 см. Листы Ондулина укладываются с концевым нахлестом 120 мм и боковым нахлестом в одну волну.

Важным критерием является также шаг стропильных ног. При размере до 60 см достаточно брать доску толщиной 25 мм. Если этот показатель больше, лучше использовать пиломатериал толщиной 30 мм. Если ожидается большая снеговая нагрузка, необходимо уменьшить расстояние между досками и увеличить нахлест.

Материалы для обрешетки под Ондулин

Для монтажа обрешетки используются бруски сечением 50*50 или 40*40 мм и обрезная доска размером 25*150 мм. Лучше всего приобретать древесину хвойных пород, поскольку она более устойчива к гниению. Для максимальной защиты все материалы необходимо обработать антисептиками и/или антипиренами. Для обустройства сплошного основания применяется влагостойкая фанера или плита OSB. Последняя обходится дешевле и практически не отличается по характеристикам от фанеры. Обрешетка из металла встречается гораздо реже — из-за дороговизны и сложностей в монтаже.

Количество материалов рассчитывается после проведения замеров и подбора необходимого шага. После этого определяется кубатура пиломатериалов. Отдельный расчет необходим для особых зон, в которых требуется сплошной настил. К ним относятся:

примыкания кровли к стенам;
дымоходы;
слуховые и мансардные окна;
карнизы;
ендовы;
коньковые элементы.

В качестве крепежа выступают саморезы или гвозди. Последние используются в том случае, если стропила находятся в одной плоскости. При корректировке высоты эффективнее применять саморезы.

Важно: Для ускорения процесса монтажа можно использовать деревянный шаблон под обрешетку. Это гораздо быстрее, чем каждый раз замерять расстояние между досками. Если вы не уверены в геометрии стропильной системы, крепите бруски саморезами. При необходимости их можно открутить и внести корректировки.

Инструкция по монтажу

Если вы не планируете утеплять крышу, то обрешетку можно монтировать сразу на стропильные ноги. Если же мансарда будет утепленной, то сначала на стропила крепится изоляционный пирог и контробрешетка. Основа под Ондулин набивается в следующем порядке:

Карниз. Закрепите первую доску у свеса при помощи шурупов или гвоздей.
Закончите первый ряд, подрезая доски по размеру свеса.
Монтируйте второй и последующий ряды параллельно карнизу, соблюдая выбранный шаг.
Для фиксации конька установите дополнительные доски на верхнем ребре крыши.

Ветровые доски на фронтоне могут монтироваться одним из трех способов. В первом случае верхний срез доски поднимается на уровень высоты волны, прикрывается и фиксируется металлической фронтонной накладкой. Во втором случае доска поднимается на уровень чуть ниже высоты волны, прикрывается последним загибом листа и фиксируется саморезами или шиферными гвоздями. В третьем случае ветровая доска просто прикрывается последним загибом листа.

Общие правила

Работайте на высоте со страховкой, используйте леса или специализированные лестницы.
Проводите монтаж при температуре 5-30 градусов выше нуля.
Используйте качественные материалы, сертифицированные и произведенные по актуальным стандартам.
При выборе технологии учитывайте не только уклон, но и климатические условия региона.
Не забывайте о пароизоляционных пленках.

Как своими руками делается правильная обрешетка под ондулин?

Ондулин – современный, практичный кровельный материал, изготовляемый из хаотично ориентированных целлюлозных волокон, пропитанных битумом, который и придает этому покрытию влагоотталкивающие свойства. Благодаря доступной цене, легкому весу и достаточно простой технологии монтажа, он стал популярен в частном домостроении и используется для перекрытия дачных или садовых домов, террас, беседок. В этой статье мы расскажем, как делается правильная обрешетка под ондулин своими руками, каковы особенности ее устройств и монтаже.

Особенности материла

Ондулин – относительно новый кровельный материал, изготавливаемый в виде гофрированных листов, размеры которого составляют 1х2м и весом 6 кг. В состав этого покрытия входят спрессованные целлюлозные волокна, пропитанные модифицированным битумом. Материал производится в четырех стандартных расцветках – зеленой, красной, коричневой, черной. С точки зрения конструкции обрешетки он имеет две особенности:

С одной стороны, ондулин очень мало весит, поэтому ему не требуется обрешетка с высокой несущей способностью из элементов с толстым сечением. Низкая масса позволяет выполнять монтаж покрытия на разреженную конструкцию с шагом до 60 см.
С другой стороны, ондулин плохо самостоятельно держит форму, особенно под весом снежной «шапки», которая скапливается на крыше в зимний период. Кроме того, он под воздействием солнечных лучей размягчается и становится более пластичным. Поэтому ему требуется дополнительная поддержка.

Важно! Кровля из ондулин достаточно легкая, поэтому не рекомендуется излишне утяжелять ее конструкцию массивной обрешеткой. Важно правильно найти баланс между прочностью и легким весом настила, на который крепится кровельный материал, чтобы каркас крыши выдерживал все нагрузки, испытываемые при его эксплуатации.

Устройство и виды

Обрешеткой называют настил из досок, реек или фанерных листов, уложенный поперек стропильных ног. На это ровное и гладкое основание выполняется установка и фиксация кровельного покрытия. Обрешетка под ондулин редко изготавливается из металлического профиля, так как этот материал имеет достаточно легкий вес. Наиболее оптимальным вариантом, рекомендованным и опытными кровельщиками, и производителями, считается деревянная конструкция. Шаг обрешетки под ондулин может различаться, в соответствии с этим расстоянием различают 2 типа оснований:

Сплошное. Сплошная обрешетка для настила ондулина изготавливается из листов влагостойкой фанеры или ОСП, фиксируемых на стропильные ноги. Достоинство этого варианта конструкции в том, что оно получается идеально гладком и ровным, поэтому укладывать на него кровельный материал удобнее. Расстояние между листами при укладке должно составлять 0,5-1 см, на случай, если они изменят свой размер при высыхании или намокании.
Решетчатая. Решетчатой обрешеткой называют конструкцию, собранную из реек или досок, уложенных перпендикулярно стропилам на расстоянии 25-45 см друг от друга. Это более экономичный вариант обустройства, который не требует большого количества пиломатериалов.

Обратите внимание, что перед тем, как сделать обрешетку под ондулин из натурального дерева, все пиломатериалы необходимо обработать краской или покрыть несколькими слоями антисептика глубокого проникновения, чтобы защитить от гниения и плесени.

Как правильно выбрать шаг между элементами?

Важная характеристика обрешетки – ее шаг, то есть расстояние между соседними рейками. Чем больше шаг между элементами конструкции, тем меньше ее несущая способность и прочность. Поэтому обрешетка крыши под ондулин рассчитывается, исходя из нагрузки, которой она будет подвергаться в процессе эксплуатации. На выбор оказывают влияние следующие факторы:

Угол наклона крыши. Если уклон скатов превышает 45 градусов, то снег и талая вода практически не задерживаются на ее поверхности, поэтому расстояние между элементами обрешетки можно увеличить до 60 см. На низкоуклонных кровля, напротив, скапливается массивная снеговая «шапка», поэтому стоит предпочесть сплошную конструкцию.
Снеговая нагрузка. Чем больше количество осадков в зимний период, тем больше должна быть несущая способность обрешетки, тем больше должны быть размеры ее элементов.
Площадь кровли. Чем больше площадь крыши, тем большим деформациям подвергается ее поверхность, если не усилить конструкцию обрешетки дополнительными элементами.
Сложность конструкции. Чем больше в конструкции кровли усложняющих элементов (ендов, скатов, мансардных окон), тем прочнее должна быть обрешетка.

Помните, что перед тем, как начать монтаж обрешетки под ондулин, необходимо выполнить расчет совокупного веса кровельного пирога с учетом временных нагрузок (снеговой и ветровой нагрузки). Только на основе этих вычислений можно правильно определить необходимый тип конструкции, величину сечения ее элементов и расстояние между ними.

Источник: https://kak-sdelat-kryshu.ru/kak-sdelat-obreshetku-pod-ondulin.html

Устройство и крепление обрешетки под ондулин

Поскольку листовые покрытия весьма популярны в России, многим людям интересна обрешетка под ондулин.

Стоит заметить, что данный материал привлекает людей не только из-за своей демократичной цены, но и из-за относительной легкости подготовительных этапов работ, что тоже очень важно для тех, кто обустраивает свой дом.

В данной статье говорится о том, как сделать обрешетку под ондулин своими руками, какой материал для этого используется и какой размер шага должен быть.

Материал обрешетки

Чаще всего обрешетку заготавливают из дерева. Гораздо реже используется обрешетка из металла или фанеры, так как деревянные материалы дешевле и проще в изготовлении, а также отвечают всем требованиям.

Если ондулин применяется для покрытия крыш сараев, бань и прочих подобных построек, то технология монтажа обрешетки и крепления материала соблюдается не всегда, но в случае с жилыми помещениями все иначе.

Монтируя крышу для жилища, люди чаще задумываются о том, как все сделать максимально качественно и надежно.

Перед началом работ нужно рассчитать количество материалов для кровельной конструкции и правильно их подобрать.

Довольно часто для изготовления подобных конструкций используют хвойную древесину из-за ее структуры и смолы, которые препятствуют размножению бактерий и насекомых.

Обычно используются бруски размером 0.5 х 0.5-0.6 см и доски 0.25 х 1-1.5 см. Все дерево сначала необходимо обработать пропитками, защищающими от огня, влаги и бактерий.

Следует помнить, что важна не только длина и ширина, но и толщина брусков. Минимальная толщина обрешетки составляет 0.25 см.

Размеры важно соблюдать по той причине, что данное сооружение – это не просто элемент для установки кровельного покрытия, но оно также служит для укрепления крыши в целом.

Обрешетка крыши под ондулин — это деревянная конструкция, располагающаяся перпендикулярно стропилам.

Доски для ее изготовления используются как обычные, так и шпунтованные. Помимо них применяются брусы, теса и гидроизоляционная пленка.

Монтировать обрешетку нужно максимально крепко, потому что от нее зависит то, насколько прочной будет крыша и как долго она сможет прослужить.

Существует много вариантов укладки ондулина. Выбор способа напрямую зависит от того, какой тип у крыши и под каким углом находится скат.

Если угол меньше десяти градусов, то конструкция укладывается методом сплошного настила. При нем в ход идут тонкие (0.25 см) доски и влагонепроницаемая фанера.

Вместо досок можно выстилать и тес, но для этого его нужно очистить от обзола (остаток распиловки, обычно это небольшая выпуклость на бревне).

При укладке настила можно оставлять промежутки между досками, но не более 5 см. Оставляя зазоры, есть возможность сэкономить десятую часть материала.

Эта небольшая, на первый взгляд, цифра, подразумевает неплохую финансовую выгоду, особенно, если площадь кровли велика.

Чтобы уложить крышу, нужно выкладывать материал слоями внахлест, который должен составлять минимум 3 см.

Размер шага обрешетки и подготовка к монтажу

От того, насколько покатая кровля, зависит не только способ укладки приспособления, но и шаг обрешетки под ондулин.

Например, если уклон крыши составляет 10 — 15 градусов, то используют брус с параметрами 0.5 х 0.5 см или 0.4 х 0.4 см и крепят его перпендикулярно стропилам с шагом минимум 4.5 см по центру брусьев.

Сам материал для крыши в этом случае настилается с размером напуска в 2 см и перекрытием сбоку в одну волну.

Для крыши с наклоном, который превышает 15 градусов, в ход идет тот же брус, что и для кровли со скатом от 10 до 15 градусов, но шаг возрастает до 6 см.

Верхний ряд укладывают с напуском минимум 1.7 см, выполняется боковое перекрытие на одну волну.

Размеры промежутков между досками могут быть уменьшены до 4.5 см, это позволит сделать конструкцию прочнее.

Крепко установленная обрешетка под ондулиновое покрытие важна для регионов, где выпадает большое количество снега, в южных областях она практически бесполезна и может только увеличить ненужные расходы на материалы.

Чтобы сделать шаг обрешетки под конструкцию более точным, можно использовать шаблоны.

Сами брусья прикрепляются саморезами — это помогает впоследствии избавиться от неровностей в том случае, если это необходимо.

Обрешетка под ондулин чаще всего монтируется летом, когда на улице сухо и тепло.

Для работы понадобятся следующие инструменты:

рулетка;
болгарка;
строительный уровень;
маркер;
электродрель;
ручная пила;
малярный шнур;
молоток.

Также необходимо запастись гвоздями для шифера, саморезами и пленкой для гидроизоляции.

Специалисты рекомендуют приобретать все это у того же производителя, что и ондулин, чтобы все детали были выдержаны в одном цвете.

Не следует забывать, что все материалы из дерева подлежат обязательной обработке антисептическими растворами, влагозащитными и огнеупорными пропитками.

Еще очень важно соблюсти форму крыши. Проверить, удалось ли это, можно с помощью шпагатов, если натянуть их вдоль по карнизу и коньку.

Должен получиться прямоугольник с правильными диагоналями. Если они разные, то это нужно исправить.

Первый брус прикрепляется к свесу крыши, после этого крепятся ветровые доски. Только потом укладывается сам ондулин, причем делать это нужно строго по инструкции.

Если точно следовать алгоритму и рекомендациям, то можно сэкономить деньги и время.

Крепление ондулина к обрешетке

Начинать установку ондулина необходимо с той стороны, откуда дует ветер, отступая от карнизных краев на 5 — 7 см. Измерить отступ можно с помощью шпагата.

Чтобы монтаж проходил легче, нужно все четные ряды укладывать с центра листа, начиная со второго.

Это обеспечит нахлест соединений на углах, положенных в три листа и удаленность стыков в других рядах. Это одно из основных отличий укладывания ондулина от шиферного покрытия.

Около края карниза материал крепится на каждой волне. К центру листа это нужно делать через волну. Крепить лист необходимо полностью, важно не пропускать ни одного напуска.

Чтобы избежать повреждения покрытия ветром, каждый ондулиновый лист следует прибивать минимум на 20 специальных гвоздей с прорезиненной шляпкой.

Особенное внимание важно уделить стыкам и также прибить все волны. Необходимо следить, чтобы ондулиновые листы лежали ровно — не натягивались слишком сильно и не сползали.

Равномерность укладки листов нужно проверить перед закреплением материала гвоздями.

При необходимости подгонки листа под определенный размер или при создании определенной формы обычно используют дисковую или простую электрическую пилу.

Можно взять и ножовку, но ее необходимо будет смазать машинным маслом, чтобы избежать заедания.

Маркировать материал наиболее удобно мелком, карандашом или маркером. Для точности разметки можно воспользоваться куском ондулинового листа.

В местах, где соединены торцы досок, не должно быть расхождения по высоте, в противном случае целостность покрытия будет нарушена.

Перед установкой досок нужно непременно проверить, равны ли диагонали и стороны крыши.

Если обрешетка монтируется на кровле с легким наклоном, то промежуток между брусьями или досками составляет 1 см. Если используется фанера или плиты OSB, то расстояний быть не должно.

Технология крепления данного покрытия и монтаж обрешетки под ондулиновые листы во многом похож на крепление металлочерепицы.

Есть небольшие различия в шаге досок и в технике крепления листов материала. И ондулин, и металлочерепица — легкие материалы, именно поэтому они экономичные.

Источник: http://kroemsami.ru/delaem-obreshetku-pod-ondulin-svoimi-rukami.html

Обрешетка крыши под ондулин: как сделать и с каким шагом

Крыша, пожалуй, одна из основных частей при возведении здания.

Чтобы после завершения всех работ ваш дом радовал вас долгое время и при этом не создавал никаких проблем, очень важно не только выбрать хороший материал для кровли, но также и правильно его установить.

Особой популярностью при кровле домов и других помещений сегодня пользуется еврошифер или, как его в народе называют, ондулин.

Такое название этот материал получил из-за производителя, который не только начал его выпускать, но также производит материал очень высокого качества.

Большая популярность использования покрытия обусловлена целым рядом причин:

он обладает превосходными техническими характеристиками;
еврошифер схож с обычным шифером, но при более детальном сравнении все его показатели существенно выше, нежели у обычного;
большой выбор разнообразных цветов позволяет придать вашему зданию неповторимое дизайнерское решение.

Чтобы крыша дома служила очень долго и не создавала при этом проблем, важно правильно установить обрешетку.

Она служит не только основой кровельного материала, но и выступает в виде укрепляющей конструкции, которая позволяет крыше при любых обстоятельствах оставаться на месте.

Основные правила устройства

Обрешетка под ондулин – очень важный и ответственный шаг в строительстве.

Она состоит из различных досок, брусьев и других материалов, расположенных перпендикулярно относительно стропил.

Основными элементами такой конструкции выступают доска, брус размером 60 на 40 миллиметров, гидроизоляционная пленка и крепежные элементы.

На каркас обрешетки приходится вся основная нагрузка от кровли, поэтому при устройстве обрешетки очень важно учитывать следующие моменты:

прежде всего, поскольку лист укладывается непосредственно на обрешетку, то он должен соответственно выдерживать вес самого материала, а также вес снега зимой, поэтому конструкция должна обладать дополнительным запасом прочности;
все использующиеся материалы не должны иметь трещин, сучков, гнили и других повреждений, поскольку это существенно ослабит материал;
установку конструкции производят таким образом, чтобы обеспечить устойчивость не только атмосферному воздействию, но также механическому и химическому.

Сейчас существует несколько разновидностей изготовления обрешетки под ондулин.

На то, какой именно из вариантов лучше всего выбрать, прежде всего, влияет угол наклона крыши.

Если он незначительный, всего до 10°, то в этом случае используют сплошную обрешетку из доски, влагостойкой фанеры или листов ОСБ.

При этом сам шифер укладывается с нахлестом в 300 миллиметров друг на друга и два соседних листа кладутся со сдвигом на одну волну, в сторону уже уложенного листа.

Таким образом, образуется прочное перекрытие, которое не позволяет просочиться воде даже при таком малом наклоне.

Если угол крыши находится в диапазоне от 10° до 15°, то в этом случае сплошная обрешетка не понадобится.

При этом используются деревянный брусья размером 40 на 60 миллиметров, которые устанавливаются с интервалом 450 миллиметров друг от друга.

Здесь листы ондулина крепятся с нахлестом в 200 миллиметров, а соседний лист также укладывается со сдвигом в одну волу.

Если же угол крыши превышает 15°, то в этом случае, как и в прошлом варианте, используется только брус 40 на 60 миллиметров, который укладывается перпендикулярно стропилам на расстоянии 60 сантиметров друг от друга.

Листы кладутся внахлест, который равняется 170 миллиметрам, а два соседних листа укладываются со сдвигом на одну волну.

Такие требования обусловлены тем, что в здесь вода быстро стекает с крыши, не имея возможности просочиться.

Несмотря на то, что обрешетка под ондулин – работа не сложная, тем не менее, она требует большой внимательности.

Очень важно, чтобы получилась ровная поверхность в одном уровне.

Если не обратить на это внимание, то, поскольку, ондулин листовой материал, есть риск возникновения проблем в ходе его монтажа.

Таким образом, если вы чувствуете неуверенность в своих знаниях и навыках, лучше все работы по перекрытию крыши доверить профессионалам.

Особенности сплошной обрешетки

Хотя при малых углах крыши требуется сплошная обрешетка, материал, используемый для ее изготовления, может иметь зазор между собой в 2-5 сантиметров.

Для сплошной обрешетки чаше всего используют доски, листы ОСБ или влагостойкую фанеру.

Если используется в работе листовой материал, такой как фанера или листы ОСБ, то в этом случае работа начинается снизу и потихоньку нужно двигаться наверх.

При этом стыки листов не должны совпадать.

Для предотвращения этого обстоятельства следующий ряд листов монтируется со смещением в пол листа.

Это дает гарантию того, что стыки из соседних рядов не будут расположены рядом.

Этим обеспечивается прочное и надежное крепление еврошифера.

Когда будет достигнут уже последний ряд, следует отмерять и отрезать кусок необходимой ширины от общего листа, чтобы крыша была полностью закрыта, но при этом лишний материал не торчал сверху, так как он будет мешать.

Очень важно правильно разметить сами стропила, поскольку края листов обязательно должны опираться на стропила и крепиться к основанию.

В противном случае неизбежен излом листа.

Подготовка материала

Ондулин сегодня используется не только для кровли хозяйственных построек, но также и жилых домов, коттеджей и складских помещений.

Очень важно, чтобы обрешетка была выполнена из качественных материалов, которые прослужат долгое время.

Сосна в своем составе имеет много смолы, что значительно предохраняет дерево от гниения и различных паразитов, а также намного дешевле другого дерева, поэтому ее использование будет оправдано.

Чаще всего используют такие материалы из сосны как брус размером 40 х 60 или 50 х 60 сантиметров или обрезную доску минимальной толщиной 2,5 сантиметра и шириной 10 – 15 сантиметров.

При этом доска должна быть хорошо откалибрована.

Для того чтобы крыша была прочной и надежной, необходимо тщательно просмотреть все деревянные составляющие.

На них не должно иметься трещин, отслоенных сучков, повреждений в результате гнили или от воздействия паразитов.

В случае обнаружении таких дефектов, деталь необходимо заменить целой.

Если не устранить эти дефекты, то там где они будут, крыша будет иметь слабые места.

Из-за этого придется делать ремонт крыши раньше срока, что будет весьма неэкономично.

Еще об устройстве контробрешетки.

О том, как рассчитать длину стропил двускатной крыши, по ссылке. Несколько способов расчета сечения и длины стропил.

О скользящей опоре для стропил здесь. Назначение, виды и особенности скользящих соединений.

Важно, чтобы все материалы были изготовлены одной толщины, так как иначе не получится ровной поверхности, а на месте таких стыков ондулин очень быстро придет в негодность, и дождевая вода будет попадать под крышу.

Когда все материалы будут тщательно отобраны и пересмотрены, их необходимо хорошо обработать специальными средствами, которые защитят все деревянные изделия от возгорания, а также от воздействия различных насекомых и паразитов.

Порядок монтажа

После возведения стен в вашей постройке важно правильно разместить балки и стропила по всему периметру.

Для этого интервал между ними должен быть такой, чтобы доски и брус ложились ровно на стропила и, при этом, чтобы хвосты не висели незакрепленные.

Такие незакрепленные части приведут к скорой порче ондулина.

После того как балки и стропила будут размещены по всей стене и закреплены должным образом, необходимо закрепить гидроизоляционный материал, который обеспечивает дополнительную герметизацию крыши и при этом, если вода попала под еврошифер, она не сможет проникнуть под крышу помещения.

Гидроизоляционная мембрана прибивается с помощью строительного степлера к стропилам.

Сам же материал в местах стыков кладется внахлест.

Когда с гидроизоляцией будет покончено, необходимо приступать к монтажу обрешетки, который делится на несколько действий.

Сначала необходимо четко решить, какой тип обрешетки можно и нужно использовать с учетом геометрии крыши.

Установка обрешетки под ондулин делится на следующие этапы:

В первую очередь происходит оформление карниза, на который крепятся держатели желобов. Стоит помнить о том, что нижняя доска должна быть с большим сечением.При этом расстояние до следующей доски существенно меньше, нежели до последующих и составляет всего 28-30 сантиметров.
После того как с карнизной доской будет покончено, приступаем к монтажу всех оставшихся досок и брусьев, параллельно карнизной доске. Все элементы крепятся при помощи саморезов или специальных кровельных гвоздей.
Не следует забывать и о том, что необходимо установить и ветровую доску, которая будет защищать крышу от сильных порывов ветра.
Завершающим этапом при монтаже обрешетки считается установка коньковых досок, к которым после завершения кровельных работ будет прибит специальный конек, предотвращающий попадание снега и дождя в средину помещения.

Важно при монтировании обрешетки под ондулин, чтобы все элементы располагались в одном уровне и не было перекоса.

Поскольку, если будут неровности, то еврошифер в этом месте придет в негодность.

Если же будет перекос, то после завершения кровельных работ ваша крыша будет выглядеть косо, что будет являться неприятным моментом.

При монтаже обрешетки также очень важно помнить о некоторых особенностях монтажа:

Если по ширине крыши необходимо наращивать доски, то в этом случае они должны располагаться в шахматном порядке, чтобы не получилось так, что целые листы шифера находятся только на стыках и при этом не имеют нужного упора.
Если делается сплошная обрешетка из досок, то при их монтаже следует выдерживать зазор в размере 1 см. Если же выполняется обрешетка из листов фанеры или OSB, то в этом случае листы крепятся вплотную друг к другу.

По своей технологии крепление ондулина и обрешетки под него напоминает монтаж кровли из металлочерепицы.

При этом разница между ними заключается в шаге между досками, а также по способу крепления самого материала.

об обрешетке под ондулин.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/stropilnye-sistemy/obreshetka-pod-ondulin.html

Как правильно сделать обрешетку под Ондулин

Перед монтажом кровельного покрытия необходимо выполнить подготовительные работы. Опорная конструкция отвечает за распределение кровельной массы на конструкцию внутренних опор. При выполнении обрешётки согласно технологии, обусловленной определённым видом кровельного материала, строение стропильной системы отличается.

Устройство крыши

Ондулин можно укладывать не только на жилые строения, но и бани, хозяйственные постройки и беседки. В отличие от других кровельных материалов, покрытие применимо по старой кровле, что позволяет значительно снизить затраты на ремонтные работы.

Устраивать крышу допускается при определённых погодных условиях. Рекомендуется выполнять монтажные работы при положительных температурных значениях. В условиях отрицательных температур листы становятся хрупкими на излом и любые манипуляции с этим материалом могут спровоцировать возникновение трещин и повреждений.

Варианты и виды каркаса под Onduline

Для крепления кровельных материалов к стропильной системе за основу берётся специальная несущая каркасная конструкция. Любое покрытие обладает определённым набором характеристик, которые определяют конкретные особенности его крепления. На этих особенностях базируется технология монтажа обрешётки.

Укладка Ондулина на крышу

Незначительный вес ондулина позволяет использовать облегчённый вариант каркаса. Вид каркаса и шаг обрешётки под ондулин определяется углом кровельного наклона:

менее 10° — сплошная;
10-15° — не более 45 сантиметров;
более 15° — не более 61 сантиметра.

Брусья обрешётки крепятся к стропильной системе, с соблюдением надлежащего межосевого расстояния друг от друга. Чтобы выдержать параллельность обрешеточного каркаса можно применять деревянный контролер или брусок с заданной длиной. Грамотная и аккуратная разметка существенно облегчает укладку ондулина.

Рассчитываем и подбираем пиломатериалы

Первостепенной задачей перед монтажом листов ондулина является правильный расчёт и приобретение качественных пиломатериалов для обрешётки.

Большинством специалистов рекомендуются к использованию для обрешётки хвойные породы древесины. Смолистые выделения и особенности структуры хвойных деревьев создают неблагоприятные условия для жизнедеятельности насекомых, микроорганизмов и бактерий. Такая природная защита позволяет обрешётке дольше сохранять первоначальное состояние и делает её более долговечной.

Сплошное основание под ондулин выполняется из влагостойкой фанеры или обрезной доски с оптимальным размером 2,5х15 или 2,5х10 сантиметров. Если необходимо выполнить настил из брусков, то такой пиломатериал должен соответствовать размерам 5х5 или 5х6 сантиметров.

Любые используемые в монтажных работах пиломатериалы необходимо подвергнуть противопожарной и антисептической обработке, что способствует продлению эксплуатационного срока конструкции.

Как сделать монтаж обрешётки под ондулин своими руками

Выполнение обрешётки не представляет сложностей. Самое главное — неошибится в выборе типа и шага обрешётки. Под ондулин может быть выполнено как сплошное покрытие, так и с расстоянием между элементами. Чем больше угол ската, тем значительнее шаг обрешётки. Важно помнить, что ондулин не укладывается на кровли с углом ската менее пяти градусов.

При уклоне до десяти градусов выполняется сплошная обрешётка из листового материала или основание из досок, толщиной 20-25 мм. Все элементы обрешётки не обязательно должны стыковаться, а зазор между обрешёточными элементами может составлять не более пяти сантиметров. В качестве листового материала удобно использовать влагостойкую фанеру. При обустройстве учитывается перехлёст соседних рядов ондулина на 30 см, а в одном ряду – на две волны.

При уклоне более десяти градусов, но менее пятнадцати, монтируется ячеистая обрешётка с шагом в 45 сантиметров. В качестве материала используются бруски 5х5, 4х4 или 4,5х4,5 сантиметра. Перекрытие должно быть равно 20 см и одна волна. Если уклон превышает пятнадцать градусов, то шаг обрешётки возрастёт до 60 сантиметров.

Оптимальными крепёжными элементами являются саморезы, которые позволяют легко исправить все перекосы и недочёты, которые могут возникнуть в процессе работы. Переустановка отдельных элементов, для крепления которых использовались гвозди, может вызвать трудности.

Возможна укладка ондулина на слой старого рубероида. Для этого следует запаять все повреждённые

Монтаж на старую кровлю

места. Недостатком этого типа монтажа является сложность крепления материала к старой обрешётке и недостаточная степень проветривания.

Если укладка ондулина производится без демонтажа старого покрытия из шифера, то следует выполнить обрешётку согласно углу наклона скатов. Брус обрешётки крепится на нижний сегмент волны шифера при помощи саморезов. Поверх брусков параллельно карнизу укладываются доски. Шаг обрешётки должен соответствовать размерам кровельных листов с учётом нахлеста рядов друг на друга в 15 сантиметров.

Подробнее о монтаже своими руками смотрите в видео.

Подводим итоги

тип обрешётки всегда базируется на размере кровельного уклона;

для обрешётки необходимо выбирать пиломатериал хвойных пород и обязательно проводить его обработку специальными средствами;

монтаж ондулина на старое кровельное покрытие сопряжён с некоторыми сложностями;

от грамотного и правильного монтажа каркасного основания под ондулин зависит долговечность всего кровельного покрытия.

Источник: https://netosadkam.ru/krovlya/myagkaya/ondulin/obreshetka.html
