Как сделать отливы на крыше своими руками?

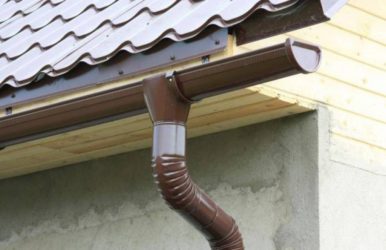

Отливы для крыши своими руками

Неотъемлемым элементом системы защиты любого дома от переувлажнения являются отливы. Специалисты рекомендуют монтировать их для защиты стен и фундамента дома от сырости и плесени. Если вы не обеспечите должной защиты, то стены могут потерять теплоизоляционные свойства, при этом здание начнет постепенно утрачивать эстетичность внешнего вида и разрушаться. С точки зрения мест защиты, выделяют цокольные, оконные и кровельные отливы.

В статье мы расскажем как сделать отливы на крыше своими руками из различных материалов (оцинковки, пластиковых труб, нержавейки), рассмотрим процесс монтажа отливов, а также дадим фото и видео инструкции.

Требования

Какими должны быть водостоки

1. Высокая прочность, сопротивление к механическим деформациям и большим нагрузкам.
2. Долговечность — за счет устойчивости к коррозии, перепадам температур и атмосферным осадкам.
3. Привлекательный внешний вид.

Материалы

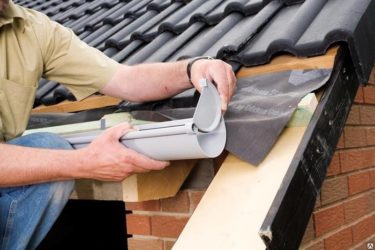

Материалы для отливов

Из-за постоянного воздействия неблагоприятных факторов внешней среды (осадков, перепадов температур, солнца, ветра) правильный выбор материала отливов крайне важен.

Современные отливы изготавливают из разных материалов.

Оцинкованная сталь. Для изготовления отливов используется сталь в листах, толщиной до 1 мм. Для дополнительной защиты от коррозии и придания эстетичности конструкции применяется покрытие полиэстером, пуралом или пластизолом.

Алюминий. Толщина исходных листов составляет 0,8-1 мм. Для защиты от коррозии используется специальный разноцветный лак, позволяющий также улучшить внешний вид отливов.

Медь. Может использоваться как без обработки, так и с оксидированием или латунированием. Считается самым красивым, качественным и долговечным материалом для изготовления отливов. Имеет существенный минус – высокую цену.

Полимеры. За счет низкой стоимости, повышенной прочности, бесшумности, устойчивости к ультрафиолету и долговечности, полиэстер и пластизол получили значительное распространение при изготовлении отливов. Благодаря небольшому весу и простоте установки, смонтировать отливы для крыши вполне реально.

Состав системы

Состав системы водостока

Система водостока состоит из нескольких элементов.

Желоба. Предназначены для сбора воды стекающей со скатов крыши.

Воронки. Используются для приема воды из желобов и дальнейшего направления ее в трубы.

Трубы. Применяются для транспортировки воды к специальным водоприемникам.

Различные повороты. Используются для приближения труб к стенам здания, обеспечивают возможность обхода препятствий и предотвращают попадание водных брызг на цоколь здания, за счет установки их в нижней части труб.

Заглушки. Предназначены для ограничения стока воды. Их монтируют на концах водосточных желобов.

Элементы крепления. Специальные кронштейны используются для крепления желобов. Чтобы закрепить трубы применяются хомуты требуемых размеров.

Расчет количества материалов

Расчет материала для отливов

Количество желобов соответствует длине скатов крыши.

Количество водосточных воронок определяется, исходя из длины скатов. Обычно одна воронка устанавливается на 10 погонных метров ската. При большей длине крыши, необходимо обеспечить несколько точек слива.

Количество труб (общая длина) рассчитывается исходя из количества точек слива, расстояния от мест установки воронок до земли, с учетом особенностей фасада.

Расчет количества поворотов производится исходя из особенностей фасада строения и точек слива.

Количество кронштейнов определяется исходя из расчета: не менее одного кронштейна на погонный метр монтируемого желоба.

Количество хомутов, используемых для крепления труб, зависит от количества и длины труб (не менее 2-х на каждую трубу). При этом каждый участок трубы должен быть закреплен минимум в одном месте специальным хомутом.

Монтаж отливов

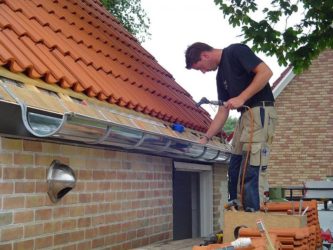

Монтаж водостока схема

Современные наружные водостоки, по сути, представляют собой конструктор, который следует правильно собирать. Плотность соединений обеспечивается производителем. Наличие сборочного чертежа, описывающего принцип сборки конструкции, значительно облегчит процесс монтажа.

При монтаже желобов водосточной системы необходимо следовать основному принципу – принципу наличия уклонов и герметичности соединений. Для обеспечения быстрого стока требуется обеспечить уклон 2-3°. Визуально такой уклон не заметен и не портит внешний вид. При желании можно уклон увеличить до 5°, но в этом случае он станет заметен и вид здания может быть испорчен.

Сборку отдельных частей желобов следует производить в направлении движения воды. Для дополнительной герметизации соединений можно использовать герметик.

Собирая трубы достаточно обеспечить герметичность соединений.

При монтаже водосточной системы следует выполнять рекомендации производителя по способам крепления. Также необходимо соблюдать осторожность, ведь работы проводятся на высоте.

Правильное использование отливов позволит защитить ваш дом от негативного воздействия осадков, украсит его, надолго сохранит внешний вид строения и значительно продлит срок его службы.

Узнайте, как монтировать отливы для кровли, посмотрев следующее видео:

Источник: https://kakpravilnosdelat.ru/otlivy-dlya-kryshi/

Отливы для крыши, как правильно установить и изготовить своими руками

Добавить в закладкиВерсия для печати

Построив дом, защитившись его кровлей от падающей с неба воды, следует подумать о защите от влаги самого дома и его фундамента. Стало быть, требуется организовать безопасный для этих конструкций отвод воды.

Назначение

Есть три вида систем, отводящих влагу осадков от дома: ливневая, дренажная, кровельная. Отлив для крыши – это система водоотведения, с помощью которой влага осадков собирается с кровли, организуется её отведение в предназначенные для приёмки места. Он защищает кровлю, отмостку, фундамент от преждевременного износа и разрушения.

Конструкция

Двумя основными элементами отлива являются:

• Желоб (лоток), собирающий воду, стекающую с кровли.
• Водостоки, посредством которых собранная вода отводится к основанию дома.

Желоба – открытые сверху каналы, прикрепляемые под свесом кровли. Бывают полукруглой, прямоугольной, треугольной формы (применяются редко). Содержат прямолинейные и угловые элементы.

Водостоки (трубы) также сборные конструкции прямоугольного (редко применяются) или цилиндрического сечения. Их элементы бывают прямолинейные и гнутые (колена).

Заглушки не допускают слив и подтекание воды по торцам желобов. По монтажу заглушки бывают трёх модификаций – универсальные, право- и левосторонние.

Воронки устанавливаются под желобами, их назначение – принять и перенаправить воду в трубы.

Решётка листвоуловителя защищает систему от попадания в систему отлива крупного мусора, препятствуя её засорению.

Тройники – детали, требующиеся для разделения водного потока.

Колено слива – конечная часть водостока, направляющая изливающуюся воду в сторону от фундамента (в приёмную полость ливнёвки).

Муфты – детали для соединения.

Хомуты используются для крепления водостока к стене, препятствующие его вертикальному сдвигу.

Кронштейны – крепления.

Обводы применяются, если водосточной трубой понадобится обогнуть какое-либо препятствие.

Подготовительные работы

Прежде всего нужно приобрести необходимые части отлива. Их количество нужно рассчитать заранее. Подсчитать метраж лотка отлива можно добавив к длине периметра сооружения примерно 10-15%, которые пойдут внахлёст в стыках и подрезку деталей.

При выборе желоба обращают внимание на имеющиеся в продаже кронштейны. Для облюбованного желоба нужны подходящие крепления (идеально – родные), а также воронки и остальные детали.

Если отделочные материалы кровли ещё не уложены, то используют кронштейны с длинными держателями, которые крепят на стропила, с небольшим углублением в доске (делают неглубокие выемки, чтобы поверхность держателей была заподлицо с верхом стропил или доски, уложенной на них). Если кровля уложена полностью, то выбираются крепления с короткими держателями или компактные.

Инструменты:

• Инструмент для сгибания держателей кронштейнов,
• Ножовка по металлу,
• Шуруповерт,
• Уровень,
• Леска или строительный шнур,
• Саморезы,
• Силиконовая смазка,
• Маркер,
• Переставные клещи.

Выполняя нехитрые правила, можно правильно с первого раза установить отлив.

Правила

Самое главное – установить лоток с правильным уклоном. Минимальный уклон составляет не менее 3-5 мм на каждый погонный метр (по СНиП полагается не менее 1-2 мм на 1 пм).

Чтобы прикрепить желоб с нужным уклоном, используют простой способ – сначала прикрепляют крайние кронштейны с рассчитанным превышением одного из них. Потом натягивают леску или бечёвку и по ней прикрепляют остальные кронштейны.

https://www.youtube.com/watch?v=76NcTeV5fcU

Обычно водосточные трубы располагают рядом с углами здания.

Если желоб прямолинейный, и его температурному удлинению ничто не мешает, а длина его – до 12 м, то достаточно сделать одну водосточную трубу.

Если при тех же условиях удлинение лотка ограничено, то в конце его уклона устанавливается компенсирующая воронка.

Если свес кровли имеет длину от 12 м, устанавливаются 2 воронки, с расстоянием не более 24 м. И также устанавливается компенсатор.

При условии опоясывания желобом кровли по периметру, устанавливаются два компенсатора и две компенсирующих воронки в спаренном положении.

Конструкция и форма лотка подбирается в зависимости от количества осадков.

Отлив должен быть смонтирован сразу после перекрытия крыши, чтобы как можно раньше защитить фундамент дома от дождевой воды. После укладки на кровле слоя гидроизоляции закроется также доступ к мауэрлату. В результате прикрепить непосредственно к нему крепления уже не удастся.

Монтаж

Детали монтажа можно посмотреть на представленных фото, чтобы было понятнее, как правильно поставить металлическую систему водоотлива.

Основные требования

• Для установки и крепления лотка использовать следует крепления, входящие в комплектацию отлива. В зависимости от конкретных условий они прикручиваются к стропилам, лобовой доске или доске кровли. (Если кровля без свеса или имеет совсем маленький свес, допускается прикручивать их непосредственно к стене).
• При установке кронштейнов важно сделать так, чтобы в самой высокой точке положения лотка его наружный край был минимум на три сантиметра ниже, чем плоскость кровельного покрытия. Поэтому установку креплений следует начинать с этого края кровли.
• Расстоянием между кронштейнами влияют на жёсткость лотка, поэтому шаг установки принимается 50-70 см. Крепления, установленные на углах, лишними не бывают.
• Край кровли должен находился над продольной осью желоба, либо на расстоянии 1/2 ширины лотка. В ином случае ливневые воды будут выплёскиваться за его пределы.
• Расстояние между стеной здания и стенками лотка 5-8 см., чтобы не отсыревала и не плесневела стена.
• При установке и креплении лотковых деталей используют резиновую прокладку 1-2 мм для предохранения красочного или лакового слоя деталей.
• Водостоки устанавливаются с учётом отвода воды в ливнёвку. Поэтому их размещают напротив ливневого приёмника. Расстояние от земли до низа водостока 15-30 см.

Выполнение работ при односкатной крыше

Шаг 1. Прежде всего, требуется разметка оси воронки. Если местоположение приёмного отверстия ливнёвки уже имеется, то ось водостока (в идеале) располагается прямо напротив его центра. В ином случае, местоположение трубы находится от края здания в 20-30 см (см. шаг 6.) При помощи вертикального уровня намечается ось водостока. Расстояние от воронки до ближайшего к ней кронштейна не должно быть менее 5 и более 15 см. От крайнего кронштейна до конца карнизной или лобовой доски – минимум 5 см.

Шаг 2. Установка деталей крепления. Здесь всё внимание – соблюдению уклона. Первыми устанавливаются крайние кронштейны. Прикрутив один, второй устанавливают с разницей по высоте, равной произведению величины уклона на расстояние между кронштейнами. Например, при расстоянии 8 м и уклоне 0.005 (это 0.5 см/1 пм) имеем разницу 4 см.

Прикручивается второй кронштейн с учётом этой разницы. Между креплениями натягивается леска, по которой производится установка всех промежуточных креплений с нужным шагом. Необходимо в местах стыковки лотков установить по два крепления так, чтобы одно из них поддерживало один желоб, второе – другой.

Также по кронштейну ставится с обеих сторон воронки (не далее 15 см от её края).

Шаг 3. Подготовка к установке воронки. Количество воронок рассчитывается заранее. Для этого определяется площадь проекции поверхности крыши (участка), с которой будет стекать в лоток дождевая вода. Одна сливная труба может принять осадки с площади не более 120 кв.м или с длины ската не более 12 м (количество водостоков принимается по минимальному параметру).

На лотке отмечается место для установки воронки. После этого ножовкой вырезается V-образное отверстие диаметром до 11 сантиметров. Края отверстия при помощи клещей немного отгибаются наружу. После этого на желоб (в замок) одевается воронка и крепится к нему с другой стороны фиксаторами. На торце этого лотка устанавливается заглушка.

Стык перед установкой промазывается герметиком с силиконом (прозрачным).

Шаг 4. Монтаж элементов слива начинают с установки первого элемента с воронкой. Далее собирается желоб. Начав устанавливать элементы лотка с нижней точки, следят за тем, чтобы край каждого следующего ложился поверх предыдущего. Вода, текущая вниз, не должна заходить под край вышележащего элемента. Главное тут – правильно располагать (не переворачивая) лотковые элементы и следить за правильным выполнением стыков.

Шаг 5. Снизу на воронку монтируются обводы.

Шаг 6. Устанавливается по вертикальному уровню водосточная труба. Если место приёмного приямка ливневой канализации ещё не определено, то поступают обычно так: по вертикальному уровню на расстоянии от угла здания – 20-30 сантиметров чертится вертикаль, на которой устанавливаются хомуты для прикрепления труб. Шаг установки хомутов – 1 м.

Хомут, предназначенный для крепления низа трубы, устанавливается и крепится на высоте 30 сантиметров. Вверху труба может иметь несколько элементов, отклоняющих её ход. Это нужно, чтобы точно подвести верх трубы под воронку. Для этого используются угловые элементы – обводы. Важная деталь. Чем плавнее изменение хода трубы, тем меньше вероятность задержки в ней мусора.

Поэтому желательно использовать обводы с 45-ти градусным углом.

Шаг 7. На кровлю подальше от воронки и от системы шлангом подаётся вода или выливается ведро воды. Если вода не попала мимо слива и не протекла сквозь стыки, значит всё сделано правильно.

https://www.youtube.com/watch?v=6hoBj9WXiQQ

Если крыша покрывается битумной черепицей, обязательна установка капельника (слёзника). Капельник выводится в желоб, чтобы капли, отскакивая от него, не попадали под кровельный материал.

Изготовление отлива для крыши своими руками из пластиковых деталей для канализации

Можно не покупать готовый отлив, а сделать его своими руками. Для этого используются самые разные материалы: металлические и пластиковые трубы, листовой металл и даже пластиковые бутылки.

Рынок предоставляет широкий ассортимент пластиковых изделий для канализации, что позволяет сделать из них отливы любых форм и размеров. Крепятся детали при помощи обычных хомутов и кронштейнов. Основное преимущество таких отливов – малая себестоимость. Детали подбирают на основании пропускной способности отливов. Чаще всего используются трубы ПХВ – «рыжики» диаметром 110 мм (для изготовления желобов лучше подбирать длинные элементы), диаметром 50 мм (для водостоков), тройники (для воронки).

Сначала делается чертёж конструкции и подбираются необходимые детали. Затем изготавливают элементы желоба путём продольного распиливания труб (места распилов зашлифовываются). Элементы между собой соединяются на клей или с использованием соединителей. Крепят отлив под кровлей аналогично описанному выше с помощью покупных или самодельных кронштейнов. Из пластиковых сеток сворачивают цилиндры диаметром чуть меньше лоткового, фиксируют их проволокой или хомутами и укладывают в отливы для защиты от попадания мусора.

в помощь

Предлагаем просмотреть ролик, который поможет разобраться с тонкостями монтажа.

Источник: https://www.kanalizaciya-stroy.ru/otlivyi.html

Как установить отливы для крыши, в том числе своими руками, а также особенности проведения ремонта

Отливы являются частью водоотводящей системы, которая необходима для кровли с любым покрытием. Наличие этих элементов позволяет быстро устранить влагу с крыши и предотвратить гниение, коррозию материала и протечки в конструкции. Для достижения этих целей следует правильно выбрать и монтировать отливы с учётом особенностей кровельного материала.

Правильная установка отливов на крыше

Желоба, соединённые между собой и с иными элементами водосточного комплекса, называются отливами. Они могут иметь треугольное, прямоугольное или круглое сечение, что наиболее распространено. Принцип их действия заключает в том, что вода стекает по поверхности крыши и попадает в желоба, а по ним поступает в водосточные коммуникации. Благодаря этому на кровле не скапливается влага, что позволяет предотвратить коррозию, гниение и повреждения покрытия.

Отливы для крыши подбирают под цвет кровельного покрытия

Конструкция отливов всегда предполагает наличие соединительных элементов, благодаря которым можно создать водосток нужной длины. При этом монтаж системы на разных видах кровли требует соблюдения технологии.

При самостоятельном креплении стоит учитывать следующие особенности:

• отлив располагается с уклоном в сторону водоприёмной воронки, что обеспечит эффективный отвод осадков. На 1 м труб требуется уклон в 4–5 мм;
• диаметр жёлоба зависит от площади крыши. Например, для кровли в 90 м2 требуется элемент диаметров в 8 см;

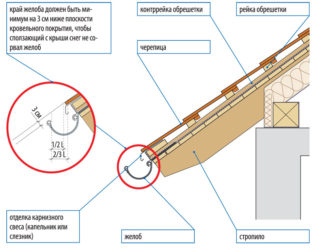

• отливы размещаются на 3 см ниже края свеса кровли. Это необходимо для предотвращения повреждения элемента в результате схода снега;
• вертикальные трубы водостока ставятся через каждые 5 м, а при сложных конструкциях крыши они находятся на каждом углу;
• жёлоб дополняют слёзником, предотвращающим отскакивание капель от отлива в разные стороны.

Самостоятельная установка отлива

Жёлоб может быть пластиковым или металлическим, но в любом случае важно подготовить инструменты и дополнительные материалы для работы. Пила, шуруповёрт и верёвка, а также саморезы помогут закрепить конструкцию. Строительным уровнем можно будет проверить угол наклона, специальные кронштейны служат для установки отливов.

Жёлоб должен располагаться с уклоном в сторону воронки и системы приёма сточной воды

Для работы понадобятся также все части системы, например, воронка, заглушки, уголки, соединяющие вставки. Предварительно нужно определить расположение и протяжённость системы. Воронки часто размещают по углам здания, где находятся и вертикальные водоотводящие трубы.

Отлив для фронтона здания

Водоотводящие элементы крыши могут быть различными, а одним из вариантов является отлив фронтона. Эта деталь представляет собой козырёк, который считается частью здания и служит для отведения воды от стен и окон.

Козырёк сооружают на обрешётке и оснащают жёлобом отлива

Для создания такого варианта отлива понадобится профнастил, деревянные бруски 50х80 мм, кровельные саморезы. Крепление деревянных частей друг к другу может осуществляться гвоздями и молотком. Эти части должны быть выполнены из древесины с влажностью не более 12%, а также их нужно предварительно обработать антисептическим средством.

Козырёк может быть дополнен отливом в виде жёлоба

Комплекс работ по созданию отлива фронтона предполагает следующие действия:

1. Угол наклона стропил для отлива должен составлять от 20 до 45°, а ширина этого элемента — от 500 до 600 мм. Бруски напиливают на детали соответствующего размера и с учётом угла соединения элементов.
2. Из брусков собирают каркас для отлива, прикрепляя их к стропилам крыши и стене здания гвоздями и анкерными болтами.
3. Поверх готовой обрешётки монтируют покрытие из профнастила или металлочерепицы, делая нахлест около 5 см и тщательно обрабатывая швы герметиком.

Для крепления профнастила используют кровельные саморезы. В местах примыкания конструкции к фронтону, стене нужно зафиксировать такими же саморезами металлический уголок, а шов заполнить герметиком. Так обеспечивается прочность отлива и предотвращается попадание влаги внутрь сооружения.

Установка пластикового отлива

Водоотводящая система из пластика имеет малый вес и не нагружает кровлю, а современные изделия отличаются прочностью. Поэтому пластиковый отлив часто является самым бюджетным и практичным решением для защиты крыши от скопления влаги.

Пластиковый отлив фиксируют на саморезы

Этапы монтажа отлива из пластика заключаются в следующем:

1. После установки стропил и фиксации гидроизоляционной плёнки нужно по низу ската натянуть шнур, учитывая необходимый уклон направления отлива.
2. На крайнюю обрешётку крыши, которая покрыта гидроизоляционным материалом, установить кронштейны для жёлоба. Эти элементы прикрутить саморезами через равное расстояние друг от друга. Оптимальным является шаг в 50–70 см.
3. Модули жёлоба соединить в систему необходимой длины, на торцах монтировать заглушки. Детали поочерёдно фиксировать на кронштейнах.

Чтобы проверить герметичность и правильность, нужно на одном из торцов и на углу здания вылить в систему ведро воды и понаблюдать за движением жидкости. Если она достигает специальной трубы и канавы быстро и не скапливается ни на одном участке отливов, то работа проведена правильно.

Монтаж металлических желобов

Металлические отливы могут быть медными, алюминиевыми или из легированной стали. Такие изделия имеют больший вес, чем пластиковые, и поэтому требуют таких же прочных кронштейнов. Для монтажа металлических систем нужно усилить обрешётку в области фиксации кронштейнов, а для этого используют доски сечением 50х150 мм.

Металлический отлив требует тщательной фиксации, ведь он имеет большой вес

Монтаж желобов из металла предполагает следующие действия:

1. По низу ската натягивают верёвку на нужном уровне расположения водостока и с учётом наклона. Это проводится до монтажа гидроизоляционной плёнки, но после завершения стропил и усиления обрешётки.
2. Элементы водостока скрепляют между собой заклёпками, а затем крепят к кронштейнам, установленным на лобовой доске крыши. Заглушки монтируют на крайние элементы, предварительно устанавливая резиновый уплотнитель и дополняя область стыка кровельным герметиком.
3. Жёлоб с заглушкой монтируют в подвесы. Если планируется установка воронки, то отверстие в жёлобе создают заранее ножовкой по металлу или электродрелью и специальной коронкой нужного диаметра.
4. После установки отлива крепят водосточную трубу с воронкой, тщательно гидроизолируя места стыков. Затем систему проверяют на эффективность путём заполнения водой.

Как установить углы отливов разной ширины

Формирование водостока на крыше сложной формы или обход выступа требуют соединения отливов на углах. При этом часто необходимо соединять отливы разной ширины. Для этой цели используют специальные уголки, а именно внутренние соединители и наружные муфты, которые могут быть с разной величиной угла.

Наружные муфты помогут соединить жёлобы разной ширины на углах здания

Процесс соединения желобов на углах не отличается от фиксации прямых элементов. Кронштейны располагают близко к углу, что обеспечит прочность и надёжность системы. Если уголок имеет короткие края, то место их стыка с прямым жёлобом тщательно гидроизолируют кровельным герметиком.

Некоторые производители выпускают уголки с разметкой под водосточную трубу

На углу здания может располагаться водосточная труба и поэтому нужно предусмотреть отверстие для установки воронки. С помощью ножовки или дрели с коронкой по металлу делают отверстие на угловом соединении для желобов, но предварительно нужно тщательно замерить диаметр воронки. Существуют и готовые комплекты воронок и угловых желобов, которые не требуют сложного монтажа.

Водоотвод для мягкой кровли

Поверхность крыши с покрытием из битумной черепицы не обеспечивает быстрый сход влаги и поэтому для мягкой кровли необходимы водостоки. Для монтажа можно выбрать пластиковые модели, но более долговечны металлические варианты с полимерным цветным покрытием.

Для мягкой кровли любой формы нужны водостоки

Если используются пластиковые кронштейны, то их фиксируют на лобовой доске с расстоянием между элементами в 60 см. Металлические опоры крепят на крайнюю доску обрешётки перед укладкой материала.

Технология предполагает такие этапы, как:

1. На одном конце края обрешётки или лобовой доски крепят саморез, проводят наклонную линию с учётом того, что на каждый метр приходится около 5 мм уклона. В конце линии крепят ещё один саморез и натягивают верёвку.
2. По этой линии фиксируют кронштейны на расстоянии около 50–60 см друг от друга. Крайние опоры монтируют на расстоянии 15 см от конца доски.
3. При монтаже жёлоба в фиксатор крепления заводят кромку элемента, которая находится ближе к краю. Отпускают кронштейн, немного надавливают и закрепляют противоположный край. С внутренней части на уголок наносят клей и оперативно складывают жёлоб. Нужно задвинуть угол до упора. Далее жёлоб с приклеенным углом ставят в другие кронштейны.
4. После этого наносят клей на внутреннюю зону и соединяют элементы. На торцевых частях устанавливают заглушки.

Ремонт водосточных желобов на крыше

В результате схода снега и наледи, обильных дождей и сильных порывов ветра желоба водоотводной системы могут повредиться. Самыми неустойчивыми к таким факторам являются пластиковые конструкции, более прочны металлические, но в любом случае может потребоваться ремонт системы.

Жёлоб любого типа может быть поврежден климатическими факторами

Отливы подвергаются воздействию множества факторов, а нарушение функциональности системы водоотвода требует оперативного ремонта. Распространены следующие ситуации:

• плохое отведение влаги часто связано с тем, что в желобах скопилась грязь, опавшие листья и мусор. Устранить проблему легко путём очистки системы от посторонних предметов;
• если возникла трещина в жёлобе, то необходима замена элемента. При разломе по всей поверхности нужно полностью заменить эту деталь. Небольшие трещины легко устранить двухкомпонентной холодной сваркой;
• если произошло разъединение элементов водоотводной системы, то нужно очистить повреждённое место от грязи, удалить старые крепления и аккуратно соединить детали, обработав стык герметиком;
• ржавчина возникает на металлических изделиях с повреждённым защитным слоем. Её можно очистить губкой и покрыть это место антикоррозийной краской. Если ржавчина поразила всю систему, то отливы лучше всего заменить;
• деформированные трубы после многих лет эксплуатации всегда заменяют на новые. Это необходимо для пластиковых и металлических изделий, не подвергавшихся ремонту десятки лет.

Целостность и правильный монтаж отливов для крыши являются залогом хорошей защиты здания от влаги. Система желобов имеет простую конструкцию, но позволяет защитить стены, окна и фундамент от вредного воздействия воды. Регулярный ремонт так же необходим, как и правильный монтаж желобов, так как продлевает срок службы конструкции водоотвода.

Источник: https://legkovmeste.ru/stroitelstvo-i-remont/kryisha/ustanovka-otlivov-na-kryishu.html

Как сделать отливы на крыше своими руками, новый и деревенский способ

Отливы для крыши являются необходимым элементом, способным защитить ее от воды и продлить срок жизни строения. Монтаж этих несложных устройств не занимает много времени, и его можно сделать самостоятельно; для этого потребуется только соблюдать инструкцию и запастись всем необходимым.

Главной задачей этого элемента конструкции является отвод влаги в нужном направлении. Благодаря отливам отмостка дома дольше прослужит, и фундамент и стены не будут набирать лишнюю влагу. Зимой не будет образовываться сосулек, которые при падении с высоты могут нанести серьезные травмы людям, находящимся внизу. При наличии отливов задание приобретает завершенный вид. Они могут служить элементом декорации или, напротив, быть незаметными.

Какой нужно нужен желоб?

Перед тем как сделать отливы на крыше своими руками, необходимо закупить все необходимые материалы. Лучше приобрести полный комплект сразу. Потребуется провести расчеты: нужно узнать площадь ската, относительно этого выбирают и диаметр желоба. Формула проста: 1 кв. м крыши требует 1,5 кв. см желоба. К примеру, если площадь кровли 100 метров, понадобится желоб шириной 15 см.

Приготовления к монтажу

Монтаж отлива на крыше нужно начинать с подготовки необходимых инструментов и элементов конструкции. Удобнее всего будет монтировать пластиковые детали. Приобрести потребуется следующие элементы:

• Желоб: длина должна быть чуть меньше размера стороны, на которую он монтируется. На всякий случай можно купить чуть больше материала.
• Воронки.
• Соединительные вставки: их потребуется столько, сколько планируется стыков в желобе. На это влияет длина купленных желобов и линии крыши. Вставка также помогает избежать деформации желоба. Ее можно использовать в качестве ребра жесткости, поэтому, если не требуется соединение элементов, несколько вставок купить все равно стоит.
• Если вы не планируете делать замкнутые отливы для дома, потребуется купить заглушки.
• Кронштейны к отливам: потребуется один на каждый метр конструкции.
• Хомуты для фиксации водостока на стене.
• Труба для водостока, равная высоте дома.

Отлив для крыши, если он не прямой, должен иметь угловые соединительные элементы.

Какие инструменты нужны?

Установка отливов на крышу потребует наличия под рукой следующих инструментов:

• Шуруповерт.
• Напильник.
• Пилка по металлу.
• Карандаши и строительный уровень.
• Веревка.

Место, куда будет сливаться вода с крыши, готовят заранее. Его выбирают так, чтобы влага не создавала неудобств: например, стоки не должны заливать тротуар или высаженные во дворе растения. Вода не должна иметь доступа к фундаменту, чтобы подмывать его: избавиться от этого можно и при помощи ливневой канализации. Если ее нет, пробейте канавку для отвода воды. Можно установить бочку, но воду со временем потребуется куда-то сливать.

Последовательность работы

Установка отливов на крышу своими руками начинается с нанесения разметки. Для этого понадобится определить, куда будет крепиться отлив. Первой устанавливают воронку. Ориентируясь на нее, можно провести осевую линию, которая станет ориентиром для остальной работы. С двух сторон от воронки ставят держатели, отступив от нее 15 см.

Установить воронку нужно таким образом, чтобы вода попадала не в ее центр, а на край. Эта хитрость пригодится для сильных осадков. Если вода будет попадать в центр, она бедует переливаться через край конструкции. Желоб должен иметь определенный уклон. Добиться этого новичку поначалу сложно. На один метр конструкции уклон должен составить около 3 мм: он необходим для того, чтобы в желобе не скапливалась жидкость.

Перед тем как монтировать отливы на крышу, нужно сделать разметку уклона желоба. Для этого потребуется длинная доска и строительный уровень. Используйте одну из кромок держателя, который будет уже установлен. Проведите нулевую линию: она должна идти до того места, где будет прикреплен следующий держатель для воронки.

Придется рассчитать разницу, которая должна возникнуть между элементами крепежа. Ее нужно умножить на три. Установите следующее крепление отливов на крыше, учитывая это смещение.

Как закрепить желоб

После того как крепления будут установлены, монтаж отливов для крыши своими руками переходит в стадию крепления желобов для воды. Для начала их потребуется подогнать по длине. Отрезки детали нужно положить в крепления, не забыв оставить место для соединительных вставок. Их размер можно измерить заранее, обычно оставляют около 10 сантиметров.

Если желоб слишком длинный, его можно укоротить; вам потребуется использовать ножовку. Место распила зачищают напильником. Для того чтобы облегчить себе работу, наденьте заглушку на конец трубы сразу, пока стоите на земле. На весу это сделать довольно сложно. Соединить отдельные части желоба можно при помощи вставок. Для удобства они имеют специальные отметки.

После сборки желоба его необходимо закрепить на держателях, затем проверить, имеется ли необходимый уклон. Для этого необязательно проводить измерения, достаточно налить в желоб немного воды и посмотреть, будет она вытекать или останется на месте. Если жидкость не вытекает, наклон нужно увеличить.

После того как удалось правильно установить отливы на крыше, можно переходить к монтажу водосточной трубы. Работу начинают от воронки. Если длина позволяет, трубу можно сразу соединять с ней, иначе, придется установить колено: оно поможет избежать брызг и заставит воду стекать в трубу.

Обычно трубы имеют длину 2 метра. Придется посчитать, сколько материала и соединительных элементов потребуется. Сделайте это заранее.

Крепление держателей

Какие еще материалы можно использовать?

Отливы своими руками необязательно делать из пластиковых или металлических элементов, изготовленных специально для этого. Хороший хозяин может сэкономить и изготовить нужные элементы самостоятельно. Для этого потребуется найти подходящие полосы оцинковки или любую трубу подходящего диаметра, которую можно будет распилить вдоль. Удобнее всего работать с пластиковой трубой, можно использовать металлическую. Трубы из асбеста не годятся: они крошатся при попытке распилить и имеют большую массу.

Самодельный отлив из стали

Варианты крепления отливов для крыши также могут быть разными. Вполне доступно их самостоятельное изготовление. Главным является соблюдение следующего правила: кровля должна попадать примерно на середину желоба или ближе к его внутренней части. Уклон должен составлять минимум 3 мм на метр конструкции.

Вывод: монтаж отливов для крыши – несложная процедура, с которой может справиться любитель, основательно изучив теорию и подготовив нужные инструменты.

Источник: http://sdelalremont.ru/samostoyatelnyj-montazh-otlivov-na-kryshu.html

Монтаж отливов на крыше своими руками

Форма сечения кровельного водостока влияет на внешний вид дома, но не на способность отводить осадки. А количество стоков, их расположение и сложность монтажа зависят от конструкции кровли. При этом любая водоотливная система решает одну задачу: собрать воду, стекающую с крыши, и отвести ее в землю, подальше от фасада и фундамента. При желании домовладелец может сам провести монтаж отлива на крыше своего дома. Технология данных работ простая, при этом надо соблюдать условия крепления и сбора элементов конструкции.

Различия в монтаже водоотливов

Водоотливные системы изготавливаются из оцинкованной стали, алюминия, меди, ПВХ. Схема сборки отлива своими руками от типа системы не меняется, но может отличаться размерный ассортимент желобов и труб. От этого параметра зависит важная величина — расстояние, на котором необходимо крепить кронштейны.

Например, для пластиковой системы максимальное расстояние между держателями составляет 600 мм. Для стальной — 400 мм. Именно в этих пределах устанавливаются кронштейны, поэтому для медных и алюминиевых отливов целесообразно взять шаг 500 мм. Следует сказать, что часто кронштейны располагают на этом расстоянии для любой водоотливной системы.

Расчет компонентов системы

Для работ понадобятся такие расходные элементы:

• желоба,

• воронки,

• саморезы,

• кронштейны,

• концевые заглушки,

• водосточные трубы,

• соединительные вставки,

• внутренние и наружные уголки.

Если водоотливная система кровли будет располагаться только по прямым участкам, уголки не понадобятся. Этот вариант подходит, например, для 2-скатной крыши: 2 стока располагаются по длинным сторонам кровли.

Расчет проводится так:

• сколько углов имеет кровля, столько понадобится уголков для монтажа (кроме стоков по прямым);

• для определения количества желобов длину крыши по карнизу (периметр) делят на длину желоба (стандартно 3 м); полученная цифра округляется в большую сторону;

• через каждые 10-15 м длины желоба устанавливается воронка; число воронок определяется делением периметра на эту цифру; округляется в меньшую сторону;

• если система незамкнутая, понадобятся 2 заглушки;

• для стыковки желобов необходимы соединители, их число рассчитывается делением общей длины системы на 3 (3 — длина желоба в метрах);

• по количеству воронок определяется, сколько надо водосточных труб; длина трубы равна высоте дома, при этом продаются трубы отрезками по 3 м;

• одному стоку необходимо одно свое колено и 2 колена трубы.

Важно: система должна иметь уклон в сторону водосточной трубы. Он составляет 3 мм на каждый погонный метр. Для контроля этого параметра используют строительный уровень.

Этап 1: крепление кронштейнов

Начинают монтаж водоотливов с крепления кронштейнов. Элемент заводится под карнизную планку и прикрепляется к доске обрешетки саморезами. По мере продвижения системы фиксацию держателей можно делать к стропильным ногам и лобовой доске.

Первый кронштейн прикручивается в место, наиболее удаленное от водосточной трубы. Затем прикрепляется последний держатель, в месте крепления трубы. После этого устанавливаются промежуточные кронштейны.

Местонахождение каждого из них лучше отметить заранее, натянув шнур между первым и последним держателями (с учетом уклона 3 мм каждый метр). Таким способом можно сделать отлив на крыше максимально качественно, как это делают специалисты. Правильный уклон обеспечит сток осадков в необходимом объеме.

Этап 2: соединение желобов

Между каждой парой держателей прикрепляется соединитель для желобов. Его резиновые уплотнители рекомендуется смазывать, чтобы не возникли трудности при монтаже. Каждый желоб будет соединяться с другим внутри соединителя.

Этап 3: выход в воронку

В полости желоба (в его дне) выпиливается отверстие для выпускной воронки. Сделать его своими руками можно при помощи ножовки. Собранный участок устанавливается на кронштейны. Здесь важно соблюдать температурные метки, которые есть у водоотливной системы кровли практически любого производителя. Край желоба должен дойти до метки, соответствующей температуре воздуха.

Этап 4: крепление уголков

Каждый уголок, внутренний или наружный, крепится сначала одним концом к желобу. После установки полученной трубы с уголком на держатели к уголку подводится 2-й желоб (с другой стороны). Уголок, как и все компоненты системы, фиксируется к балкам (доскам) кровли саморезами. Следует знать, как обеспечить кровельные отливы хорошей герметичностью. Для этого все места соединений обрабатывают герметиком.

Этап 5: монтаж водосточных труб

После монтажа подвесной системы устанавливаются вертикальные водостоки. Трубы прикрепляются к фасадной стене дома хомутами. Стандартно расстояние между хомутами составляет 1 м. Максимально допустимое — 1,8 м.

В местах стыковки двух водоотливных труб устанавливаются соединители. Направление трубы задается при помощи колена. Это колено приближает ее к стене дома, когда труба присоединяется верхним концом к воронке.

С 2-х сторон от колена всегда устанавливаются хомуты (на расстоянии 150 мм). При этом надо соблюдать условие: каждый отрезок трубы должен прикрепляться к фасаду минимум одним хомутом.

Отвод воды от фундамента

Из водоотливной трубы осадки должны поступать в дренажную систему участка. Иногда установку такой системы игнорируют, и со временем происходит угроза целостности фундамента. При скрытом водоотводе труба входит в землю, обеспечивая всей системе аккуратный вид, а грунту возле фасада — необходимую сухость.

Источник: http://osnovam.ru/krysha/montazh-otlivov-na-kryshe-svoimi-rukami
