Инструкция по сборке водостока для крыши своими руками — порядок работы, чертежи, советы

Стекающая с крыши во время ливня вода способна причинить неудобства не только жильцам и прохожим, но и навредить самому дому. Потоки воды, падающие с высоты 5-6 метров, приводят со временем к разрушению покрытия двора,  отмостки фундамента и снижению его несущей способности, к появлению протечек и плесени на стенах. Всех этих проблем можно избежать, установив систему водостоков, благо на рынке сейчас представлено множество модульных комплексных решений, которые легко монтируются своими руками.

Проектирование водостока и выбор водосточной системы

В профессионально разработанных проектах домов такие тонкости, как водосточная система, закладываются сразу же. Но даже если дом или дача строится своими силами, без привлечения архитектора, то подумать о ее установке нужно не позднее этапа выбора и установки крыши, так как крепления для водосточных желобов необходимо монтировать до укладки гидроизоляции, карнизной планки и кровельного материала.

При проектировании стоит принять во внимание площадь, материал кровли и форму крыши, бюджет строительства, общий вид дома.

Прежде всего, необходимо выбрать материал, из которого произведена водосточная система. Самые распространенные и доступные по цене:

• оцинкованная сталь,
• металл с полимерным покрытием,
• пластик.

Самый бюджетный вариант – оцинкованная сталь, но элементы из нее подвержены коррозии и могут неплотно прилегать друг к другу. Кроме того, такая водосточная система очень шумит во время дождя.

Металл с полимерным покрытием морозоустойчив, не деформируется на солнце, а широкая цветовая гамма позволит сделать трубы незаметными на фоне стены или крыши. Такой водосток обойдется дороже, к тому же периодически его нужно будет обрабатывать антикоррозийными средствами.

Если крыша накрыта гибкой черепицей или подобными материалами, то стоит остановиться на водосточной системе из ПВХ, так как жесткие минеральные частички смываются с такого покрытия и со временем разрушают трубы из металла. Пластиковые конструкции долговечны, имеют множество вариантов окраски, легки, что упрощает их монтаж и транспортировку. Однако пластик становится хрупким при отрицательной температуре и после сильных морозов, особенно если в трубах оставалась вода, такой водосток может потерять герметичность.

Рассматривая конструктивные отличия систем, стоит остановиться на тех, где желоб полукруглой формы с ребрами жесткости по краю. Его диаметр должен быть 70-115 мм для небольших домиков и дач, гаражей, и 115-1130 мм для домов и коттеджей среднего размера. В первом случае система дополняется трубами диаметром 50-70 мм, во втором – 75-100 мм. Более узкие желоба и трубы приведут к переполнению системы и переливу воды.

Расчет материалов и необходимые инструменты

Сегодня даже при установке водостоков своими руками используются готовые модульные системы заводского производства, в состав которых входят:

• трубы,
• водосточные желоба,
• заглушки, чтобы вода не выливалась в ненужном месте,
• воронки, муфты и переходники,
• угловые соединения 90, 120, 135 градусов, колена и тройники,
• сливы,
• крюки или скобы для крепления желобов,
• штыри с хомутами для крепления труб.

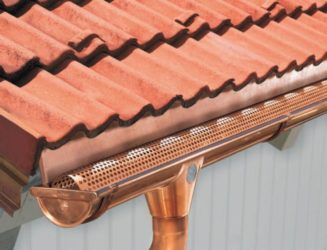

Дополнительно производители рекомендуют включать в систему защитные сетки и лючки для ревизии.

Покупателю необходимо указать лишь количество деталей, длину труб и желобов. Начать стоит с измерения периметра, по которому будут установлены желоба. Длину будущих желобов лучше взять с запасом 3-5%, так как придется организовывать небольшой уклон и, возможно, обходить трубы и прочие конструкции. Воронки, как правило, устанавливают каждые 10 метров, но может понадобиться установка дополнительного элемента перед сложным изгибом или поворотом. Количество труб равно количеству воронок, а их длина – высоте от крыши до земли.

https://www.youtube.com/watch?v=6hoBj9WXiQQ

Стоит непосредственно обойти дом, чтобы подсчитать, сколько и каких угловых соединений, колен и заглушек потребуется. Количество креплений напрямую зависит от протяженности желобов и материала, из которого изготовлены элементы, рекомендуется устанавливать один крючок или скобу на один метр металлического желоба, и два – на один метр пластикового. Хомутов для крепления достаточно 2-3 на одну трубу в зависимости от высоты дома.

Установка водосточной системы из ПВХ и металла несколько отличается, но в любом случае понадобятся следующие инструменты:

1. шуруповерт и саморезы,
2. болгарка или ножовка,
3. рулетка,
4. лестница или строительные леса.

Дополнительно можно использовать герметик в местах соединений, но качественные водосточные системы от проверенных производителей имеют встроенные резиновые уплотнители.

Установка водостока

Установка конструкций из разных материалов происходит примерно по одной схеме. В водосточной системе из пластика элементы соединяются с резиновыми уплотнителями или проклеиваются. Стальные системы соединяются встроенными замками или скобами с прокладками.

Главные правила, соблюдение которых, позволит быстро смонтировать водостоки своими руками:

1. Монтаж системы начинается с верхней точки и идет строго сверху вниз.
2. Водосточный желоб должен иметь уклон в сторону воронки по всей длине не менее, чем 2-3 см на каждый метр.
3. В комплекте с водосточной системой всегда идет инструкция производителя. Необходимо внимательно с ней ознакомиться и следовать всем рекомендациям!

Первый этап установки

До установки кровли на стропила или лобовую доску крепятся кронштейны, для пластика каждые 0,5-0,6 м, для металла – 0,7-1,5 м, дополнительные кронштейны устанавливаются по обе стороны от воронок и в углах. При креплении на стропила используются исключительно металлические кронштейны и удлинители, при установке на лобовую доску можно применять пластиковые.

При установке на лобовую доску предварительно отмечаются места установки, используя кронштейн в качестве шаблона. Первый и последний кронштейн устанавливаются в 15 см от краев крыши. Последний кронштейн крепят с учетом уклона, который должны образовать желобы, например, если протяженность стены 5 м, то он должен находиться на 10-15 см ниже первого кронштейна. Между первым и последним натягивают веревку, и остальные кронштейны прикручивают по ней шурупами с шагом в 0,6-1 м.

Второй этап установки

После покрытия крыши следует закончить монтаж водостоков. Водосточная система из пластика для небольших домов может быть полностью собрана на земле, а затем установлена в кронштейны, закрепленные вдоль крыши и на стенах. Элементы системы могут собираться и на здании. В этом случае желоб устанавливается на кронштейн и придавливается, пока не войдет в него со щелчком. Между собой желоба стыкуются с помощью муфты или угловых элементов, которые цепляются на месте стыка за задний край желоба, затем заводятся за передний и защелкиваются в замок. С торцов желоба устанавливаются заглушки.

Желоб, на котором будет установлена воронка, должен быть целым, а кронштейны располагаться с обеих сторон на равном расстоянии. Сперва определяется ее расположение, а затем прямо в желобе вырезается отверстие с диаметром, равным диаметру воронки. Отверстие очищается от заусенец, а затем на него устанавливается воронка таким же образом, как и муфта.

Далее к стене прикручивают хомуты на штырях для крепления водосточных труб, штыри рекомендуется использовать длиной не менее 3 см, чтобы сырость не распространялась на стены.Если необходимо отклонить трубу от вертикального направления, то устанавливается колено по направлению стока, наращивается труба также с помощью муфт. Монтаж самой трубы начинается только после того, как она полностью собрана по всей длине. На нижний ее конец насаживается слив на высоте 30 см от земли таким образом, чтобы вода не попадала на стену и фундамент дома.

Куда отводить воду

Дождевая вода может собираться в установленную емкость и использоваться на хозяйственные нужды в дальнейшем, также можно продлить трубу к ближайшим грядкам или газону, но не менее, чем на 1,5-2 м, и устроить дополнительный полив. Если в местности часто и подолгу идут дожди, то стоит организовать слив дождевой воды в ливневую канализацию или в водоотводные лотки.

Необходимо помнить о периодической очистке водостока и выполнять ее не реже 1 раза в год, и обязательно перед зимой. Грамотно установленная водосточная система при правильном обслуживании прослужит хозяевам долгие годы и защитит фундамент и стены дома от промокания и разрушения.

Источник: https://masterim.guru/stroitelstvo/vodostoki-dlya-kryshi-svoimi-rukami/

Водостоки для крыши своими руками: как сделать систему водоотвода самому

Водостоки для крыши выступают частью полноценной водосточной инженерной конструкции зданий. Система призвана обеспечить сбор и отвод продуктов атмосферных осадков (дождевую, талую воду), тем самым выполняя функцию защиты фасада, фундамента и прилегающих к ним элементов.

Обычно устройство подобных систем – прерогатива профессиональных строителей. Однако сделать водостоки для крыши своими руками тоже вполне возможно. Давайте разберемся как это сделать.

Водосточная система жилых домов

Чтобы иметь представление о том, как сделать водостоки для крыши дома или сарая своими руками, как минимум необходимы базовые сведения о системе в целом.

Водосток для крыши частного дома – элемент крайне необходимый, обеспечивающий долговечность постройки. Обычно устраивается в процессе строительства здания. При желании водосток можно сделать своими руками

Конструкция, предназначенная защищать фундамент здания, предотвращать размывание грунта и подтопление подвальных помещений, состоит из следующих сборных деталей:

• желоба отводные;
• кронштейны крепления желобов;
• трубы водосточные;
• соединительные элементы прямых патрубков (муфты);
• крепёжные хомуты водосточных труб;
• тройники, обводы, сливы, заглушки;
• воронки и решётки сборников воды.

Желоба отводные – монтажные элементы, собранные из отдельных лотков, в том числе угловых.

Желоба размещаются непосредственно под нижней кромкой кровельного покрытия и закрепляются кронштейнами.

Благодаря отводным желобам, осуществляется сбор воды по всей площади крыши и перенаправление собранной жидкости в места расположения воронок водосточных труб.

Желоба круглой формы применяются в конструкциях водосточных систем чаще, чем такие же элементы прямоугольной формы. Но такая статистика вовсе не говорит о том, что прямоугольные желоба чем-то хуже. Обе конфигурации показывают хорошие результаты работы

О трубах и фасонных деталях

Составной элемент системы – водосточные трубы (металлические или пластиковые, круглые или прямоугольные), предназначены для сброса воды от уровня самого верхнего перекрытия здания до уровня земли.

Трубы водосточные собираются из нескольких отдельных патрубков, сочленяемых друг с другом соединительными элементами. Полностью собранная труба фиксируется вертикально с помощью крепёжных хомутов.

Дополнительными элементами водосточной системы являются заглушки для желобов, обводы, тройники, воронки, защитные сетки, решётки.

Набор фасонных деталей, традиционно используемых при сооружении водосточных систем частных домов. При строительстве системы своими руками потребуются все эти элементы в количестве, определяемом расчётами

Заглушки желобов устанавливаются по торцам желобных линий, имеют разнообразную конфигурацию и форму (правосторонние, левосторонние, универсальные). За счёт обводов выполняется аккуратный монтаж труб на сложных архитектурных участках. Тройники обеспечивают технические разводы, а воронки, сетки и решётки способствуют эффективному удалению воды.

Рекомендуем также прочесть наш материал о то, как самостоятельно рассчитать количество нужных материалов для обустройства водосточной системы.

Система водоотвода самостоятельно: инструкция

Обладая базовыми знаниями, уже проще решать задачу, как сделать водостоки с крыши частного двухэтажного дома. Но для полного представления о возможных проектах желательно ознакомиться ещё и с теми способами, которые применяются для сооружения подобных систем.

Существует два способа (если не считать так называемую неорганизованную систему):

1. Устройство внутреннего водостока.
2. Устройство наружного водостока.

Первый способ находит широкое применение на зданиях в несколько этажей (более двух). Особенность схемы очевидна – водосточные трубы монтируются внутри здания с их размещением в непосредственной близости с несущими стенами.

Наглядный пример наружной системы водостока, смонтированной для крыши частного дома. В этой конструкции применяются все элементы монтажа, выполненные из полимеров. Исключение составляют только хвостовики крепёжных хомутов, сделанные из металла

Второй способ наружного монтажа водосточных труб практически всегда используется для частного малоэтажного домостроения. Отличается от первого способа размещением водостоков снаружи здания.

Краткое фото-руководство

Этапы по сборке и установке водосточной системы производятся в стандартном порядке. Разберем вариант сооружения, производимый после устройства кровли. Желающему сделать водосток мастеру предстоит выполнить следующие шаги:

Для сбора и отвода дождевой воды к желобу нужно присоединить водосборную воронку и стояк, по которому вода будет стекать либо в емкость для ее сбора, либо в ливневую канализацию:

Монтаж водосточной системы

Как правило, работы по устройству водосточной системы начинают проводить до начала работ по укладке кровельного покрытия или же на завершающей стадии укладки нижних кровельных листов.

Однако если конструкция кровли позволяет крепить желоба на карнизную (лобовую) доску, водосток можно делать после укладки кровельного ковра. Но работы на фасадной части здания должны быть окончательно завершены в любом случае.

Последовательность действий следующая:

Кронштейны, которые будут удерживать желоба в горизонтальном положении, закрепляют на нижней доске обрешётки, желательно в точке её упора на стропильный брус. Или же крепят кронштейны на карнизную лобовую доску. В любом случае, периодичность монтажа кронштейнов относительно друг друга не более 600 мм.

Инструкция по сборке водосточной системы требует точной выдержки всех монтажных размеров. Особенно важно соблюдать установленные цифры по размещению элементов, если конструкция создаётся из пластиковых деталей

Кронштейны следует монтировать с таким расчётом, чтобы после монтажа желобов их передняя кромка находилась ниже линии плоскости кровли на 20-30 мм.

Методика контроля уклона и отступов

Создавая галерею из кронштейнов, необходимо учитывать уклон по направлению к сборной воронке водосточной трубы. Для этого с учётом заданного уклона монтируют начальный и конечный держатели желобов и натягивают между ними контрольный шнур.

Допустимая величина уклона желоба – 2-3 мм на один метр длины. Отступы от крайних торцевых линий кровли до первого и последнего кронштейнов делают на расстоянии 50-100 мм. Такие же нормы распространяются на расстояние от кронштейна до приёмной воронки водосточной трубы.

С помощью контрольного шнура (второй протянутой между кронштейнами нитки) также контролируют «выбег» передней кромки креплений относительно условной кромки кровельного покрытия. Здесь величина расстояния от условной кромки покрытия до переднего края кронштейна желоба должна равняться максимум радиусу полукруга крепёжной скобы, минимум 1/3 радиуса.

Процедура монтажа кронштейнов желобов сопровождается контролем уклона и отступов от кромки кровельного покрытия. Для этого используется простая методика – шнуровка, растянутая от начального до конечного кронштейна

В завершение монтажа выполняется укладка водосточных желобов с последующей их фиксацией специальными выступами кронштейнов, установка торцевых заглушек и приёмных воронок.

Изготовление приёмной воронки

Для связи желоба с водосточной трубой необходима установка приёмной воронки. Смонтировать эту деталь в системе своими руками несложно.

Процесс следующий:

1. Взять деталь конструкции – приёмную воронку.
2. Приложить снизу к стенке желоба и очертить контур отверстия.
3. Высверлить отверстие в стенке желоба по отмеченной линии.
4. Зачистить края отверстия наждачной бумагой, обмазать клеем.
5. «Пристегнуть» деталь к желобу замками, совместив отверстия.

Вариантов устройства приёмной воронки на желобе существует несколько. К примеру, вместо сверления отверстия коронкой, установленной на дрель, можно сделать проходное отверстие двумя встречными запилами обычной ножовкой по металлу.

Своими руками просто сделать отверстие в стенке желоба под установку приёмной воронки. С помощью обычной ножовки по металлу вырезается часть пластика. На центральных точках срезов с обеих сторон обычно делаются капельники

Также следует принять к сведению, что в некоторых случаях монтажа требуется внедрение компенсационных (чувствительных к температурному расширению) приёмных воронок. Такие детали ставят между двух карнизных лотков и крепят стандартным образом на специальные замки без применения клея.

Как делать трубы водостока с крыши?

Расчёт количества водосточных труб делается по количеству приёмных воронок желобов и в зависимости от размеров высоты здания. По стандартам, на 10 метров длины желоба достаточно одной приёмной воронки.

Длина патрубков для водостоков промышленного изготовления обычно составляет 3-4 м. При сборке рекомендуется делать упор на минимальное число соединений патрубков. То есть оптимальный вариант монтажа – использование патрубков длиной 4 м.

Вместе с прямыми патрубками потребуется два стандартных обвода (угол 112º) и один слив на каждую единицу водосточной трубы (при условии традиционного проекта жилого частного дома).

От вывода приёмной воронки, за счёт соединения двух обводов, выход под водопроводную трубу выводится ближе к стене строения. При необходимости (в зависимости от ширины карниза) обводы дополняются трубным отрезком.

Для отвода водосточной трубы от карниза к стене, что производится для сокращения парусности системы, используются угловые элементы. Соединяют их в соответствии с шириной карнизного свеса: или друг с другом или с применением куска трубу между ними

Дальнейшие действия:

1. Нижний обвод дополняется соединительным элементом (муфтой).
2. Снизу муфты вставляется первый прямой патрубок.
3. Под муфтой на патрубок накладывается хомут и закрепляется к стене.
4. До следующего межтрубного соединения монтируются крепёжные хомуты через каждые 1,8-2 метра длины.
5. Ставится очередная муфта и процесс повторяется.

Так осуществляется сборка водостока до его нижней кромки на расстоянии 30-35 мм от стены здания. Горизонт нижней кромки водостока по стандартам устанавливается на 250-400 мм выше уровня земли.

С подробной инструкцией по монтажу водостоков для крыши можно прочесть здесь.

Соединения обводами и муфтами обычно предусматривают уплотнения резиновыми кольцами, входящими в комплект фасонных деталей. Но вместо уплотнительных колец допустим также вариант применения клея (для пластика). На нижнюю кромку водосточной трубы монтируют слив, если по периметру здания нет поверхностной системы дренажа.

Для  сбора дождевой воды в емкость на водосточный стояк устанавливают отборник:

Некоторые особенности полимерных систем

По сравнению с металлическими водосточными конструкциями, системы из полимеров привлекают экономичностью монтажа и упрощённой сборкой.

Между тем пластик обладает свойствами изменения структуры в условиях колебаний температуры окружающей среды. Поэтому для всех, кто решится делать водосток для крыши частного дома своими руками, эти свойства материала следует иметь в виду и применять методику монтажа с компенсацией теплового расширения.

Компенсация теплового расширения/сжатия достигается, например, неполной вставкой гладких концов труб в раструбные части. Также неплотная затяжка обода крепёжных хомутов  деблокирует осевой сдвиг деталей в результате теплового расширения.

Желательно ограничивать применение клея при монтаже водосточных труб, применять его только на одной из частей соединений. Монтаж раструбных соединений следует выполнять в положении раструба направлением «вверх».

Конструкция монтажного элемента, которая предусматривает компенсацию температурного расширения. Применяется на сборке желобов. Похожие конструктивные решения используются и на других деталях

Почти все производители современных систем водостоков учли свойства пластика и выпускают фасонные детали (расширительные элементы), адаптированные к температурным перепадам. На корпусе таких деталей указывается температурная шкала, в соответствии с которой они монтируются в системе.

От воздействия температуры возможна деформация пластика. Поэтому нужно соблюдать стандарты монтажа, расстояние между крепежами. Соблюдение правил – гарантия устройства качественной системы водостока крыши.

В этом материале можно ознакомиться со всеми достоинствами и недостатками пластиковых и металлических водостоков.

Выводы и полезное видео по теме

О том, как правильно сконструировать водосточную систему, можно узнать из следующего видеоролика:

Сборка водосточной системы собственноручно – задача решаемая. Понятно, что самостоятельность в первую очередь преследует цель экономии. Между тем, собираясь устраивать водосток своими руками, желательно провести расчёты, опираясь на такие параметры, как общая площадь кровли и среднестатистическая интенсивность осадков на местности.

Результаты расчётов будут способствовать дополнительной экономии, так как по ним можно точно определить потребность в материалах и деталях для монтажа.

Источник: https://sovet-ingenera.com/kanaliz/livnevka/vodostoki-dlya-kryshi-svoimi-rukami.html

Как сделать металлические и пластиковые водостоки для крыши

Ради продления срока службы фундамента стекающую с кровли дождевую воду необходимо отводить подальше от здания. Эту функцию выполняют металлические либо пластиковые водостоки для крыши. Из данной публикации вы узнаете, как правильно сделать систему кровельного слива своими руками.

Монтаж металлических водостоков

Первым делом мы рассмотрим устройство водослива из полукруглых элементов заводского изготовления, изображенных на фото.

Монтажный комплект состоит из таких деталей:

• сточные трубы и желоба;
• угловые элементы;
• кронштейны с хомутами и крюки для подвеса труб и желобов соответственно;
• воронки;
• торцевые заглушки;
• колена под трубопроводы;
• полусферические соединители желобов.

При сборке также используются дополнительные материалы – герметик, резиновые прокладки и средства крепежа – заклепки, шурупы по металлу.

Составление схемы и подбор деталей

Поскольку производители предлагают 2 типоразмера труб и желобов, перед закупкой комплектующих нужно подобрать соответствующий диаметр и составить схему водосливной системы.

При составлении чертежа руководствуйтесь следующей инструкцией:

1. Рассчитайте площадь каждого ската крыши в отдельности. Если она не превышает 250 м², берите желоб шириной 125 мм и трубу Ø90 мм. В противном случае стоит предусмотреть элементы размером 150 и 100 мм соответственно.
2. Замерьте длину кровельного свеса вдоль каждой стены коттеджа или дачи. Расставьте по углам здания сливные воронки и трубы из расчета 1 водоотлив на 10 м протяженности свеса.
3. В зданиях сложной формы (например, L-образный дом) сливы располагайте на внешних углах, поскольку от внутренних сложнее организовать ливнесток.
4. Правильная прокладка желобов производится с уклоном 3—5 мм. Учитывайте данный факт при подсчете количества материалов.
5. Крюки крепления монтируются на кровельную обрешетку или карнизную (лобовую) доску. В первом случае выдерживается шаг установки 60—90 см, во втором – не более 50 см.

Рекомендация. Если длина свеса кровли с одной стороны превышает 20 м, предусматривайте установку дополнительной трубы посередине, иначе водосточная система не справится с отведением интенсивных осадков.

Вертикальные стоки в виде труб крепятся к стене на кронштейнах, максимальное расстояние между ними – 1,5 м. Высота нижнего среза водослива над землей – не больше 30 см. В качестве крепежа используются только оцинкованные саморезы либо гвозди.

Как собрать систему

Чтобы смонтировать металлические водостоки своими руками, подготовьте стандартный набор измерительного и слесарного инструмента плюс дрель для сверления стен под кронштейны. Одно предостережение: применяйте резиновый молоток и ножницы по металлу вместо болгарки, дабы не испортить порошковую краску деталей.

Сборка водосливной системы производится в таком порядке:

1. Установите крюки с учетом уклона. Технология следующая: закрепите 2 угловых подвеса на расстоянии 10 см от края, а потом остальные с равномерными промежутками.
2. Если длина свеса составляет больше 10м и нужно ставить 2 воронки по бокам, при монтаже кронштейнов предусмотрите «разуклонку» желобов с высшей точкой посередине стены. Тогда вода с крыши равномерно распределится на 2 слива.
3. Примерьте желоб и нанесите точку присоединения воронки. Вырежьте дно по контуру отверстия, при нужде подогните резиновым молоточком.
4. Зацепив воронку за передний край сточного элемента, прикрепите ее к желобу. Для этого нужно загнуть лепестки резного фланца, как показано на картинке. Поставьте торцевые заглушки.
5. Вместе с помощником вставьте желоб в задние углубления крюков, опустите передний край и защелкните его в замке.
6. Установите угловые элементы. Чтобы соединить их со сливами, используйте специальные замки. Торцы элементов подводятся друг к другу встык и фиксируются соединителем, чья прокладка заранее намазывается герметиком. Таким же образом желоба наращиваются по длине.
7. Смонтируйте сточные трубы из прямых и наклонных участков, соединяемых коленами. Каждая верхняя деталь вставляется внутрь нижней, начиная от воронки. Закрепите элементы на кронштейнах.

Важный момент. После защелкивания желоб нельзя двигать, иначе вы рискуете содрать полимерное покрытие. Элемент важно сразу поставить в проектное положение.

Самый ответственный этап монтажа водосточной системы – правильная установка крюков, собрать и повесить желоб гораздо проще. Кронштейны, прикручиваемые к обрешетке, надо устанавливать перед монтажом кровельного покрытия, иначе профлист или металлочерепицу придется поднимать. Каждый крючок необходимо согнуть таким образом, чтобы подвес оказался на проектной высоте.

Совет. Лучший способ соблюсти расчетный уклон натянуть между крайними кронштейнами шнур и по нему выверять крепление остальных.

Другой путь – ставить короткие крюки на лобовую доску с меньшими промежутками (при условии, что карниз зашит деревом, а не пластиком). Уклон будущего стока выдерживается за счет крепления кронштейнов с небольшим вертикальным смещением. Подробно процесс сборки показан на видео:

Коробчатые желоба – особенности установки

Домовладельцам, желающим самостоятельно собрать водоотливы квадратной формы, придется учесть несколько нюансов. Монтаж ведется по той же технологии, но часть операций делается иначе:

• под воронку вырезается прямоугольное отверстие;
• соединение угловых деталей с желобами выполняется внахлест с фиксацией заклепками и промазыванием стыка герметиком;
• воронка крепится на 4 заклепках, посадочный фланец покрывается герметиком.

При стыковке прямых и угловых элементов величина нахлеста составляет 5 см. Чтобы вставить одну деталь в другую, необходимо подрезать верхний загнутый край.

О пластмассовых водосливах

Если вы хорошо усвоили методику сборки водостоков из крашеной стали, то монтаж ПВХ – систем не составит большой проблемы. Порядок работ и технология выполнения сохраняется, но есть ряд отличий:

• диаметр малой трубы составляет 87 мм;
• ввиду малого веса деталей устроить водосточную систему можно в одиночку;
• максимальный шаг установки крюков – 50 см;
• воронка представляет собой отдельный элемент, встраиваемый в желоб, отверстие вырезать не требуется;
• пластмассовые детали допускается резать болгаркой, но придется зачищать наплывы;
• расстояние между хомутами труб – не больше 150 см.

Стальные и пластиковые водоотливы одинаково «боятся» схода снежных масс с крыши. От большого количества снега первые деформируются, а вторые могут сломаться. Поэтому на кровле обязательны снегозадержатели, а внешний край желоба должен опуститься на 2 см ниже линии уклона покрытия, как изображено выше на схеме.

Самодельные отливы из канализационных труб

Стоимость качественной металлической «водосточки» довольно существенна, да и пластиковая по цене ненамного дешевле. Поэтому для подсобных построек, бань и сараев есть более экономные варианты, сделанные из подручных материалов:

• водосливы из кровельной оцинковки;
• канализационных ПВХ – труб Ø110 мм;
• пластиковых бутылок;
• старых пластмассовых труб диаметром 8—15 см.

Из одной разрезанной трубы выходит 2 водостока

С точки зрения эстетичности и простоты изготовления, наиболее приемлемый вариант – трубы ПВХ для внутренней канализации с малой толщиной стенки (серого цвета). Превратить данный материал в самодельную водосточную систему можно так:

1. Желоб изготавливайте из цельной трубы путем разрезания на 2 части болгаркой. Если нужна торцевая заглушка, вставьте её заблаговременно и разрежьте пополам вместе с трубой.
2. Воронку делайте из ПВХ – тройника, а лучше – крестовины, тогда получите 2 детали из одной.
3. Крюки придется изготовить из полосовой стали толщиной 1,5—2 мм. Полукруглый изгиб под желоб выполняется отстукиванием молотком вокруг железной трубы Ø100—120 мм.
4. Стыковка элементов производится внахлест, после чего фиксируется саморезами.
5. Хомуты с креплением на дюбель для водоотводов надо купить в ближайшем сантехническом магазине.

Как собирается водоотвод из пластмассовых труб, расскажет мастер в своем видео:

Заключение

Современные системы водослива конструируются с прицелом на простоту монтажа, поэтому с данными работами справится любой желающий домовладелец. Правильность установки проверяется наполнением желоба водой в самой высокой точке. Чтобы каналы не забивались крупным мусором и листьями, желоба закрываются сверху специальной сеткой.

Инженер-конструктор с опытом работы в строительстве более 8 лет. Автор и главный редактор всех статей на сайте «qustu.com».
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Источник: https://qustu.com/kak-sdelat-metallicheskie-i-plastikovye-vodostoki-dlya-kryshi/

Как сделать водосток своими руками: выбор материала и процесс изготовления

В строительных магазинах можно найти массу вариантов готовых водоотводящих систем, однако стоимость их высока. Узнав, как сделать водосток своими руками, можно изготовить такую конструкцию из стальных листов с различным типом покрытия. Обойдется она недорого, а служить будет также надежно, как сделанная на производстве.

Материал для водостоков

Выбранный материал должен отличаться прочностью, долговечностью и устойчивостью к воздействиям внешней среды – осадкам, перепаду температур и ультрафиолетовым лучам.

В той или иной степени этим требованиям отвечают:

1. Листовая оцинкованная сталь – бюджетный вариант, активно используемый для создания желобов водоотводящих систем. Его недостаток – не слишком высокая прочность, конструкцию можно повредить ломом во время чистки от наледи.
2. Металл с полимерным покрытием. Отлично подходят для строений, крыша которых покрыта металлочерепицей, поскольку легко подобрать подходящий по цвету материал. Устойчивость к низким температурам и коррозии делают стальные желоба с защитной пленкой из полимера неплохим выбором. Единственный минус – ощутимый шум, который возникает в момент прохождения вод по желобам.
3. Окрашенная листовая сталь. Такие конструкции потребуют периодического обновления покрытия. Не слишком удачный выбор для домов, крытых мягкой кровлей – попадающие вместе с дождевой водой в желоба абразивные частицы постепенно разрушат металл.
4. Пластик. Прочный и устойчивый к коррозии материал, изделия из которого достаточно легко собрать. Конструкция устойчива к ультрафиолету, не разрушается абразивными частицами, кислотными осадками. Не шумит.
5. Медь и сплав цинка и титана. Отличаются долговечностью, прочностью и надежностью, однако стоят весьма дорого.

Основные элементы водоотводящей системы

Водосточная система любого типа состоит из стандартных элементов, каждый из которых отвечает за конкретную задачу:

1. Желоба. Стекающая с крыши вода поступает в желоба, расположенные по периметру здания.
2. Водосточные трубы. Из желобов стоки по трубам отводятся вниз.
3. Воронки. Соединяют вместе желоба и трубы.
4. Заглушки. Элементы, которые контролируют скорость стекания осадков, служат ограничителями.
5. Переходники и муфты. Детали, с помощью которых прямые участки конструкции соединяются вместе.
6. Тройники, колена, угольники. Используются для распределения вод, приближения водосточных труб к поверхностям стен, для углов.
7. Кронштейны и держатели. С их помощью закрепляют желоба.
8. Хомуты и штыри – крепеж для труб.

Проектируя водостоки для крыши частного дома своими руками, принимают во внимание:

1. Диаметр желобов и труб. В каждом случае их подбирают индивидуально, учитывая площадь кровли, обильность осадков в регионе, угол наклона скатов. Средние параметры для небольших строений (дачных домов, гаражей) – d желоба 7-11,5 см, d трубы – 5-7 см; для коттеджа или дома средней площади – d желоба 11,5-13 см, d трубы 7,5-11 см.
2. Расположение водосборных и водоприемных элементов. Схема зависит от типа кровли и длины свеса. Трубы, как правило, устанавливают в углах здания.
3. Количество материалов. Для точного расчета потребуется высчитать общий метраж желобов (периметр строения и небольшой запас примерно в 5 %). Количество воронок и труб нужно определить самому, ориентируясь на длину стен – их устанавливают на расстоянии 10 м друг от друга. Длина трубы зависит от высоты здания (от уровня почвы до свеса). Распределительные, угловые и соединительные части конструкции определяют индивидуально, принимая во внимание конфигурацию своего дома.

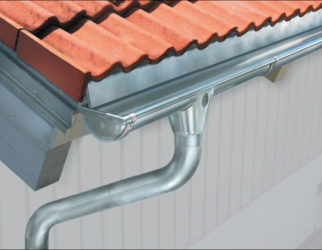

Изготовление водостоков из стальных листов

Водостоки из оцинкованной стали – наиболее популярный и бюджетный вариант. Для изготовления водоотводящей системы можно использовать листовой металл с полимерным покрытием, отличающийся большей устойчивостью ко внешним воздействиям, порядок работ останется тем же.

Материалы и инструменты

Для создания водостока своими руками потребуются:

• листовой материал толщиной 0,5 мм;
• молоток;
• плоскогубцы;
• ножницы по металлу;
• маркер для разметки.

При выполнении работ нужно принимать во внимание, что ширина заготовки должна быть больше диаметра трубы на 1,5 см – этот зазор нужен для соединения элементов.

Труба

Инструкция по изготовлению трубы:

1. На металлическом листе выполняют выкройку, исходя из вычисленных ранее параметров. С одного края, идущего по длине листа, нужно провести прямую линию на расстоянии 0,5 см, с другого – с отступом в 1 см.
2. С помощью ножниц вырезают деталь.
3. Участок с отступом в 1 см с помощью плоскогубцев загибают под углом 90 °, второй край также загибают, но под небольшим углом.
4. Заготовку сворачивают в форме трубы, при этом оба загнутых края должны войти один в другой.
5. Используя молоток, трубу слегка приминают, чтобы придать ей форму и упростить соединение со следующим элементом.

Желоб

Как правильно самостоятельно сделать полукруглый желоб? В идеале, для этой работы нужно специальное оборудование, поскольку без него изделие будет иметь неровную форму, однако при его отсутствии можно попробовать обойтись своими силами.

Из металлического листа вырезают заготовку, накладывают ее трубу или ствол дерева нужного диаметра и с помощью киянки придают заготовке требуемую форму.

Воронка

Деталь состоит из двух разных по диаметру труб стакана, диаметр которого должен быть равен диаметру трубы. Составные части делают самостоятельно, используя описанный выше способ, однако при изготовлении края должны развальцовываться не внутрь, а наружу.

Однако делать воронки самостоятельно не рекомендуется – не имея соответствующих навыков, изготовить их качественно не получится.

Монтаж самостоятельно сделанной водоотводящей системы

Когда все элементы готовы, приступают к сборке водоотвода.

Монтаж может быть осуществлен различными способами, выбор метода зависит от креплений и времени года, когда проводятся работы.

Желательно устанавливать водоотводящую систему еще до того, как была покрыта крыша. Наиболее надежный и удачный способ – установка на стропило или наружную перекладину скатной крыши. Это позволяет защитить подвесные крепежные конструкции от дождя, закрыв их планкой карниза.

Если кровля уже установлена, пользуются другим методом.

Порядок работ

Сначала крепят кронштейны, которые будут поддерживать сточные желоба. Их располагают через каждые 55-60 см, при этом уровень должен снижаться в сторону слива. Держатели следует устанавливать так, чтобы свес кровли заходил примерно на треть полукруга, оставшиеся две трети будут собирать стекающую с крыши дождевую воду.

Для установки кронштейнов на деревянной планке карниза под нужным уклоном пользуются таким методом:

1. Монтируют самый высоко расположенный держатель.
2. Устанавливают кронштейн, находящийся на самой низкой точке (наклон увеличивают на 5 мм каждый метр). Если не выдерживать рекомендуемый угол наклона, отвод воды будет затруднен, могут появиться протечки.
3. Два установленных кронштейна соединяют тонкой веревкой, по стене вдоль веревки проводят линию.
4. На нужном расстоянии устанавливают остальные поддерживающие элементы, располагая их по отмеченной линии.

После этого проводят установку желоба, на край, расположенный выше всего, ставят заглушку. В местах соединения с желобом трубы вырезают отверстие под воронку, и устанавливают последнюю.

После этих работ приступают к монтажу сточных труб. Для закрепления их вдоль стены используют хомуты.

Если на участке имеется ливневая канализация, трубу отводят к ней. При ее отсутствии, в случае отвода воды в почву, трубу располагают на расстоянии 30-35 см над уровнем грунта.

Советы и рекомендации

Чтобы система не забивалась опавшими листьями, на желоба желательно установить защитные сетки. Они не будут препятствовать сбору воды, но защитят желоба и трубы от крупного мусора.

В готовых системах такая защита почти всегда поставляется в комплекте, а при самостоятельном изготовлении водоотводящей системы ее просто сделать своими руками.

Для этого потребуется металлическая сетка в рулонах. Нарезав полосы, ширина которых чуть превышает диаметр желоба, ее фиксируют на элементах отводящей системы с помощью обычных пластиковых хомутов.

И готовый, и сделанный своими руками водоотвод требуется регулярно осматривать и очищать от загрязнений. Даже металлическая сетка не защитит конструкцию от попадания внутрь грязи, пыли, мелкого сора. Накапливаясь, они могут затруднять отток воды или образовывать засоры в трубах. Это может привести к тому, что вода будет попадать на стены дома и размывать фундамент.

Узнав, как правильно сделать водостоки для крыши своими руками, можно существенно сэкономить, если выполнить все работы по изготовлению и установке произведенной системы самостоятельно. При этом важно тщательно соблюдать технологию проведения работ, а при составлении схемы монтажа точно проводить замеры. Выполненная по всем правилам конструкция будет надежно справляться с задачей и прослужит долгие годы.

Источник: https://stroypomochnik.ru/kak-sdelat-vodostok-svoimi-rukami-vybor-materiala-protsess-izgotovleniya-osobennosti-montazha-gotovoj-sistemy/
