Крыша для беседки своими руками: инструкция по строительству
Во время строительства беседки, именно при возведении крыши возникает больше всего вопросов. Связано это со сложной конструкцией и большим количеством соединений, которые необходимо заранее подготовить (рассчитать и вырезать).
Неудивительно, что её установка вызывает трудности у многих дачников.
Полезные строительные термины
В данной публикации мы рассмотрим все этапы возведения крыши, а также расскажем некоторые тонкости, которыми больше всего интересуются в интернете по данному вопросу.
Все советы и процессы будут дублироваться фотографиями для наглядности. В дополнение будет прикреплено видео по сборке верхней части беседки.
Сборка стропильной системы
Вне зависимости от вида крыши, в первую очередь необходимо собрать стропильную систему. Это мы сделать двумя способами:
- Собрать крышу на земле, потом поднять её на обвязку и зафиксировать.
- Постепенно возводить непосредственно на беседке.

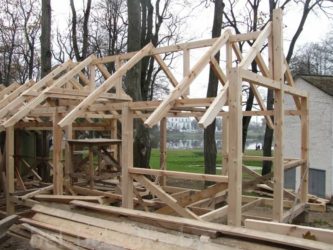

Собранная стропильная система на земле
Первый вариант уместен в том случае, если вы полностью уверены в размерах и у вас есть готовый рисунок беседки с размерами. Готовый проект позволит вам изготовить все стропила заранее и соединить их под необходимым углом, после чего просто поднять и установить её непосредственно на верхнюю обвязку.
Если вы не уверены в точных размерах и не готовы собрать её на земле, тогда начинаем поэтапно её сооружать «наверху».
Давайте определимся с тем, как выглядит стропильная система. Наиболее популярными вариантами являются односкатная, двускатная, шатровая и вальмовая. Их устройство представлено ниже на фото. Это подборка самых простых вариантов, которые можно построить для беседки (для коттеджей и домов используются варианты с большим расходом материала, они нам не нужны).
Односкатная Двускатная
Вальмовая (самый простой вариант) Шатровая (самый простой вариант)
В зависимости от выбранного вами типа готовим стропила и начинаем их поднимать на крышу.
Крепление стропил к мауэрлатам (на верхнюю обвязку)
Стропила необходимо зафиксировать в двух местах — снизу на мауэрлате (нижняя обвязка) и сверху — это может быть укладка на верхний мауэрлат, обычное соединение двух стропил, крепление к прогону или к деревянному шпилю. Процесс представлен на рисунке ниже.
Крепление стропил к мауэрлату
При установке вам необходимо будет сделать запил на стропилах под тем углом, который подойдёт для вашей беседки. Приложил стропило к мауэрлату, его необходимо скрепить металлическими уголками (например, 75-ми), гвоздями, саморезами или скобами.
Угол наклона стропил должен составлять 30 градусов, этого будет достаточно, чтобы снег не залеживался зимой и не прогибал крышу.
Обшивка обрешёткой
В зависимости от выбора кровли, вам необходимо будет подобрать обшивку для крыши. Её можно сделать из обычной обрезной доски или ориентированно-стружечных плит OSB.
Для профнастила будет достаточно несколько обрешеток, к которым в дальнейшем будут прикрепляться профилированные листы. Для битумной черепицы необходимо будет сделать сплошной и ровный слой обрешетки, иначе кровля будет проваливаться.
Несплошная обшивка (под профнастил, металлочерепицу) Сплошная обшивка доской Сплошная обшивка OSB
Укладка кровли
Данный шаг можно назвать самым простым, хотя он является самым ответственным. Именно от укладки кровли будет зависеть внешний вид кровли.
Кровля из «мягкой» черепицы
В зависимости от материала, подход к его креплению будет кардинально отличаться. В целом весь процесс выглядит так:
- Считаем площадь крыши в квадратных метрах
- Выбираем кровлю и покупаем её в нужном количестве с запасом (не забыв про конёк, если у вас двускатная или вальмовая крыша).
- Следуя инструкции, закрепляем её на обшивке.
Я могу порекомендовать изучить публикацию про разнообразные виды кровельного материала для крыши беседки. Возможно, вы найдете там гораздо больше информации по интересующему вас материалу либо подберете себе адекватную кровлю под стать вашей постройке.
инструкция
Для наглядности предлагаю вам посмотреть видеозапись по строительству беседки TimeLapse, для которой возводят четырёхскатную крышу шатрового типа.
Ребята все работы произвели на земле, после чего просто подняли крышу наверх, прикрепили её к верхнему основанию и положили кровлю. Быстро, просто и экономично. По моему мнению, видео является образцово-показательным и прекрасно показывает весь процесс.
Крепление крыши к кирпичной стене (столбам)
Интересный вопрос в интернете касается крепление крыши к кирпичной стене или столбам. Обычно это актуально для пристроенных беседок и навесов, одну из стен которых прикрепляют непосредственно к даче.
Для этого необходимо разобраться с термином «мауэрлат» и понять, как происходит его установка и крепление к нему стропильной системы. Для этого я нашёл видеоинструкцию от канала «Ваш загородный дом», в котором строитель подробно рассказывает про анкерные болты, крепление уголков и прочие моменты, связанные с этим вопросом.
Оформление пространства между балками
Важный момент (особенно для прекрасной половины нашего общества) наступает после строительства крыши, когда внутренняя её часть начинает смотреться не эстетично. Стропильная система и обрешетка смотрится не всегда интересно, поэтому многие стремятся как-то оригинально подойти к оформлению этой части беседки.
Для этого используются различные варианты освещения, которые переводят фокус внимания на себя, а также покраска отдельных элементов антисептиками. Во втором случае происходит защита дерева и украшение пространства между стропилами, поэтому данный вариант рекомендуется использовать в первую очередь.
Оформление фонарями Покраска в тёмный Подвесное освещение
Еще один вариант освещения Покраска в разные цвета Подвесные лампы
Ссылки на возведение конкретных крыш
Если представленной информации вам недостаточно, то я могу порекомендовать вам ссылки на другие наши публикации, которые также связаны со строительством верхней части беседки:
Большая крыша для беседки
- Односкатная.
- Четырёхскатная.
- Шестигранная.
- Восьмигранная.
- Круглая.
Источник: https://besedkis.ru/obustrojstvo/krysha-dlya-besedki-svoimi-rukami
Стропила для беседки: устанавливаем по правилам — Наша Беседка
Стропильная система: беседка летняя «пергола»
В такой постройке как беседка крыша является наиболее сложным для исполнения элементом. Она бывает как скромной и неприметной, так и может иметь довольно сложную конструкцию, акцентируя всё внимание на себя.
Выбор формы кровли зависит от размера и конфигурации строения, либо архитектурного стиля, в соответствии с которым оно строится и оформляется. Надеемся, что наша инструкция вкупе с видео в этой статье на тему: «Стропильная система беседки» станет для вас неплохим наглядным пособием для самостоятельной работы.
Структурные элементы крыш
Если уж человек смог построить сам беседку, то думаем, что и установить крышу тоже сумеет. Тут главное, освоить хотя бы азы плотницкой профессии и приобрести необходимый набор инструментов.
В него должны входить разнокалиберные молотки и гвоздодёр, топор, ножовка, обязательно угломер и кернер. Дрель с набором свёрл, болгарка, а так же уровень, отвес и рулетка также должны находиться под рукой.
Итак:
- Что же касается конструкции кровли, то даже простой вариант должен создаваться по чертежу. А иначе, как вы узнаете, какого размера заготовки вам понадобится нарезать и какие технологические отверстия высверливать? Вы можете поискать готовый проект, где стропила беседки представляют собой отдельную схему, либо начертить её самостоятельно.
Элементы стропильной системы четырёхгранной крыши
Главное, чтобы крыша гармонично вписывалась в облик строения по пропорциям. Проще всего, конечно, сделать односкатную крышу — и работы меньше, и цена ниже.
С неё мы и начнём своё повествование. Но прежде, предложим вниманию читателя таблицу с наименованиями всех элементов, из которых может собираться каркас кровли, с указанием ориентировочных размеров пиломатериалов, которые применяются для их изготовления.
| Элементы каркаса крыши | Назначение и размер пиломатериала |
| Мауэрлат | Балка квадратного или прямоугольного сечения, которая опоясывает верхнюю часть стен по всему периметру и является опорой для стропил. В случае с беседкой, роль мауэрлата играет верхняя обвязка стоек.
|
| Нога стропильная | Это основной элемент, с помощью которого и создаётся уклон крыши. Именно он несёт основные нагрузки, связанные с весом кровельного материала, снега и напора ветра. В вальмовых конструкциях, кроме обычных стропил, присутствуют и более длинные, диагональные стропила — их ещё называют накосными.
|
| Затяжка | Функция данного элемента заключается в том, чтобы воспрепятствовать смещению стропильных ног в стороны. Затяжка фиксирует их положение, соединяя нижние концы.
|
| Прогон | Данная деталь – это, так называемый, конёк крыши. А по сути, тоже брус, являющийся опорой для верхних концов стропильных ног.
|
| Лежень | Поперечная балка, соединяющая по центру мауэрлат с двух противоположных сторон. Служит опорой для стоек, поддерживающих коньковый прогон.
|
| Подкос | Подпорка для стропил, препятствующая их прогибу. Устанавливается под углом к стойке.
|
| Стойка | Вертикально устанавливающийся элемент каркаса. В зависимости от конструкции крыши, стойка может служить опорой не только для конька, но и для стропил. Сама она опирается либо на мауэрлат, либо на лежень.
|
| Ветровая балка | Горизонтальный элемент, связывающий между собой нижние концы стропил. Прибивается к стропилам по внутреннему периметру, образуя линию ската кровли.
С наружной стороны свес обрамляет другая доска, которую называют «кобылка». Размер пиломатериала аналогичный. |
| Шпренгель | Данный элемент предназначен для придания жёсткости конструкции, связывая угловые зоны вертикальных и горизонтальных элементов. Как и подкос, монтируется под углом.
|
| Нарожник | Эта деталь присутствует только в каркасах вальмовых крыш. По сути, это то же стропило, только укороченное, но сверху оно опирается не на прогон, а на диагональную стропильную ногу.
|
Сечения пиломатериалов даны стандартные, и для маленькой беседки могут быть сообразно уменьшены. Некоторые из указанных элементов крыши могут совсем не понадобиться – всё зависит от её конфигурации.
Скатные крыши
Итак, самый простой вариант – односкатная крыша, которую нередко сооружают на беседках, имеющих квадратную или прямоугольную форму (см. Прямоугольные деревянные беседки: какую выбрать). Её конструкция предельно проста: уклон создаётся посредством установки вертикальных стоек каркаса крыши только с одной стороны, как это показано на фото снизу.
Либо, если постройка каркасная, с противоположных сторон монтируют разновысотные несущие колонны самой беседки. Уклон ската, как правило, ориентируют на подветренную сторону.
Крепление стропил: беседка из блоков, с односкатной крышей
- Если беседка имеет капитальные стены, то есть, возведённые из кирпича (см. Какие можно построить из кирпича беседки), или, как на нашем примере из бетонных блоков, — по их периметру монтируют мауэрлатный брус.
К бетонной или кирпичной кладке деревянные конструкции монтируют с помощью анкерных болтов, замоноличенных в верхнем армопоясе стены. Если это деревянный сруб, то в качестве крепежа используют длинные гвозди.
Узлы соединения стропил
В подавляющем большинстве беседки имеют каркасную структуру, и в них мауэрлатные балки играют роль верхней обвязки стоек. Они имеют две или три точки опоры, соединяясь между собой посредством предварительной выборки пазов «в полдерева». Крепятся к столбам двумя длинными деревянными нагелями или гвоздями.
Обратите внимание! Под крепёж предварительно высверливаются отверстия. Это важно, так как при забивании гвоздя в торец стоечного бруса древесина может дать трещину. Диаметр отверстий должен соответствовать размеру крепежа.
Крепление балок верхней обвязки (мауэрлата) к стойкам беседки
Итак:
- Если высота противоположных колонн беседки одинаковая, с той стороны, которая будет определять уклон крыши, устанавливают как минимум три стойки – по краям и середине. Сверху их соединяют прогоном, на который и будут опираться стропила для беседки. Для их закрепления в мауэрлате делают пазы, ширина которых должна соответствовать толщине стропильной доски.
- Её устанавливают на ребро в паз и закрепляют гвоздями, металлическими уголками и подпорными брусками. Всё это хорошо видно на картинке снизу. Сначала монтируют крайние стропила, а затем, натянув между ними для ориентира причальный шнур, серединные. Дальше всё просто: по стропилам монтируется обрешётка и укладывается кровля. Фронтонная часть конструкции обшивается доской.
Узел соединения стропильной ноги с мауэрлатным брусом
- К преимуществам односкатной крыши можно отнести только относительную простоту монтажа. С точки зрения эстетики строения – это самый банальный и непримечательный вариант, который вряд ли украсит беседку. Ни о каком дизайне тут речи быть не может, и мы бы посоветовали отдать предпочтение стропильной системе, по которой монтируются крыши пергол.
- Именно стропила являются для пергол основным украшением. Их торцы красиво вырезают и не обшивают, а наоборот, оставляют на виду. Изначально перголы (см. Пергола беседка — отличный вариант для дачи) были предназначены для высадки вьющихся растений, а потому имели перфорированную крышу без кровельного покрытия.
Беседка с крышей, выполненной по принципу перголы
- Сегодня ситуация изменилась, и перголы всё чаще делают крытыми, используя в качестве кровельного материала поликарбонат или легкую мягкую кровлю. Фактически, такая крыша состоит из одних стропил, иногда с декоративной обрешёткой над ними. Она может быть вообще плоской или слегка наклонённой за счёт разной высоты стоек беседки.
Если крыша перголы находится в горизонтальной плоскости, предусматривают стропила со значительным вылетом либо монтируют их парно. Такая конструкция смотрится очень интересно, и для летней беседки подходит, как никакая другая. Когда же беседке требуется более солидная защита, лучше отдать предпочтение крыше с двумя или четырьмя скатами.
Крыши двухскатные и многогранные
Для беседки, имеющей форму удлинённого прямоугольника, отлично подходят двухскатные и вальмовые кровли, имеющие четыре ската. Стропильная система с двумя скатами — не намного сложнее односкатной крыши.
В ней появляется всего лишь один дополнительный элемент. Это подкосы, которые монтируются под углом по обе стороны от стойки. Они упираются в стропила и страхуют их от возможного прогиба, а также придают фронтонам более интересный вид.
- Если в односкатной крыше вертикальные стойки монтируются только с одной стороны и по углам, то в двухскатной системе их устанавливают на двух противоположных сторонах, по центру. В остальном особо отличий нет: сверху стойки также связывают коньковым прогоном, который служит опорой для стропил.

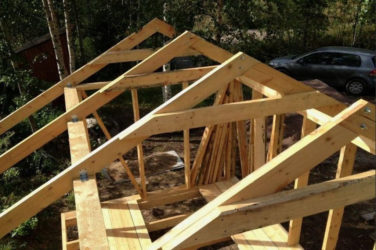

Беседка с двухскатной крышей
Когда беседка достаточно длинная, и у неё есть пара промежуточных колонн — между ними укладывается поперечная балка (лежень), и с опорой на него также устанавливается стойка с подкосами. Как выглядит узел соединения указанных деталей стропильной системы, очень хорошо показано на фото сверху. Как видите, все элементы жёстко фиксируются между собой металлическими пластинами.
Четырёхскатная крыша
Крышу с четырьмя скатами смонтировать несколько сложнее, но нельзя сказать, чтобы это невозможно было сделать своими руками. Если беседка квадратная, то четырёхгранный каркас кровли будет иметь форму призмы.
Это достаточно сложный вариант, который монтируется по аналогии с шестигранными крышами:
- О них мы расскажем чуть позже, а пока речь о вальмовой стропильной системе. Это самая гармоничная по форме конструкция, идеально подходящая для прямоугольной беседки. Чтобы на крыше образовалось четыре грани, стойки выставляют не на внешней, мауэрлатной обвязке стен, а на поперечных, лежневых балках.
Схема устройства четырёхскатной (вальмовой) крыши
- Высота стоек, как и расстояние между ними, должны быть такими, чтобы не нарушить общей симметрии кровли. В данной конструкции присутствует весь список элементов стропильных систем, представленный в нашей таблице, – в том числе и диагональные (накосные) стропила. Они соединяют стойки с углами беседки, образуя тем самым два дополнительных ската.
Элегантная беседка с вальмовой крышей
Кроме обычных наклонных и накосных стропил, в вальмовых крышах присутствуют ещё и нарожники. Это те же стропила, только укороченные. Устанавливаются они в тех местах, где опирание на коньковый прогон невозможно. Верхней опорой для нарожника служит диагональное стропило.
Крыша-пирамида
Вот мы и подошли к более сложным по исполнению конструктивным вариантам крыш. Начнём с четырёхгранной.
Пирамидальная крыша отличается от вальмовой стропильной системы, тоже имеющей четыре ската, отсутствием конькового прогона. Если беседка имеет квадратную форму, то в нём просто нет необходимости, так как все стороны строения равны.

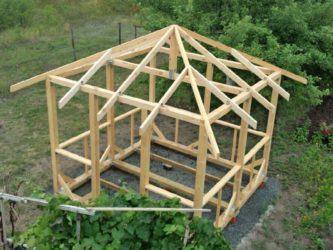

Каркас крыши в форме четырёхгранной пирамиды
- Хотя, если оно имеет большую площадь, то сделать вальмовую крышу можно без проблем — а для небольшой беседки это ни к чему. Различия в структуре каркасов вальмовой и обычной четырёхгранной крыши таковы. В первом случае, крыша имеет два больших ската и два маленьких, тогда как у крыши-пирамиды площади всех скатов равны.
- Собрать такую крышу можно двумя способами. На картинке сверху представлена схема, где нет вертикальной стойки. В такой ситуации для опоры стропил в верхней части каркаса используют опорный столбик. В этом плане крыша с четырьмя гранями не отличается от шести- или восьмигранной конструкции.
Крепление стропил с помощью опорных накладок для бруса
- Разница только в том, что опора должна иметь столько же граней, сколько будет устанавливаться накосных стропил. Обычно их количество соответствует числу граней беседки. Для крепления стропильных ног к опорному столбику могут быть использованы специальные металлические накладки-опоры, которые мы видим на картинке выше, либо путём выборки пазов, как показано на следующем примере.

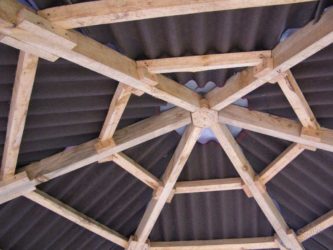

Крепление стропил к опорному столбику путём выборки пазов
Если отдать предпочтение варианту не с опорным столбиком, а с полноценной стойкой, то тогда нужно монтировать хотя бы одну лежневую балку.
В беседках, имеющих шесть или более граней, это могут быть поперечные диагонали, соединяющие все противоположные углы.
Такую конструкцию чаще используют при строительстве металлических беседок. Она также очень удобна в случае, когда планируется обшивать потолок беседки доской или софитом.
Источник: https://nasha-besedka.ru/krysha/298-stropila-dlya-besedki
Четырехскатная крыша для беседки: конструкция и этапы монтажа
После хозяйственных и жилых построек начинающие дачники и владельцы частного дома стремятся своими руками обустроить комфортную зону отдыха на приусадебном участке. Так как у большинства россиян процесс восстановления сил после трудовой недели связан с веселыми застольями, жаркой шашлыков на открытом воздухе, ни один двор не может обойтись без красивой беседки. Она создает приятную тень в жаркие дни и защищает от дождя и ветра в непогоду.
Если сделать своим руками дом достаточно сложно, то самостоятельная установка беседки под силу даже начинающему строителю, не имеющему практического опыта. Лучший вариант для неопытных мастеров – сооружения квадратной или прямоугольной формы, которым подойдет четырехскатная крыша, делающая незамысловатую конструкцию оригинальной.
Внешний вид и эксплуатационные характеристики
Четырёхскатной крышей для беседки называют крышу, состоящую из четырех скатов. Для сооружений разной геометрии можно сделать различные виды кровли своими руками:
- Беседки квадратной формы предполагают сооружение четырехскатной шатровой крыши. Она состоит из четырех треугольных скатов, равных по размеру, которые сходятся в одной точке, без образования конька.
- Беседки, имеющие основу в виде прямоугольника, гармонично сочетаются с четырёхскатной крышей вальмового типа. Она состоит из двух скатов трапециевидной формы и двух торцовых в форме треугольника. В верхней части крыши находится конек, располагающийся вдоль длиной стороны прямоугольника.
Конструкция четырехскатной крыши сложнее и дороже, чем, к примеру, двухскатной, однако затраты на ее строительство своими руками окупят себя, потому что:
- Она эффективнее защищает от дождевой воды, отводя потоки за счет большего количества скатов.
- Большие свесе четырехскатной крыши долго сохраняют тепло, аккумулированное за солнечны день, что очень полезно для долгих вечерних посиделок.
- Скаты вальмовой крыши великолепно защищают от назойливых солнечных лучей, при этом оставляя возможность наслаждаться красивым видом на окрестности.
- Надежность и жесткость конструкции вальмовой и шатровой крыши не утруждают домовладельцев обслуживанием и текущим ремонтом. Ее даже не придется очищать от снега зимой, так как он соскальзывает, не задерживаясь на поверхности крыши.
- Четырехскатная кровля дает возможность строительства своими руками. Так как беседка – небольшой по площади строение, перекрыть его можно самостоятельно силами двух человек.
- Доступная цена на необходимые строительные материалы делает четырехскатную кровлю весьма недорогим решением для беседки.
Выбор и подготовка строительных материалов
В ходе строительства своими руками четырехскатной крыши для беседки потребуется древесина для монтажа стропильной системы, пленка для гидроизоляции, кровельный материал и крепежные элементы. Необходимо приобрести:
- Брус сечением 100х100 мм или 150х150 мм, который используют для изготовления мауэрлата. Выбирают ровный, прочный брусок, без трещин, следов плесени и гнили. Такой же материал необходим для вертикальных стоек и затяжек.
- Доски сечением 50х150 мм и 100х150 мм для изготовления стропильных ног. Учитывайте, что длина диагональных стропил больше рядовых и может превышать размеры стандартных пиломатериалов. Опытные мастера рекомендуют диагональные стропила изготавливать из досок вдвое большей толщины, чем рядовые. Для этого можно либо закупить большего сечения или срастить две стандартные доски.
- Необрезная доска 30х100 мм или 40х100 мм для монтажа обрешетки. Так как обрешетку закроет кровельный материал, подойдут пиломатериалы второго или даже третьего сорта.
- Рейки 30х30 мм, которые используют в качестве контр-обрешетки.
- Ветровая и карнизная доска.
Так как дерево относится к материалам природного происхождения, оно подвержено воздействию бактерий и влажности. Эти неблагоприятные факторы ухудшают состояние стропильной системы, снижая срок службы и приводя к обрушению. Однако антисептическая обработка защитит древесину. Четырехскатная крыша для беседки, которую планируют оборудовать мангалом или жаровней, обрабатывается антипиренами в качестве профилактики возгораний.
Конструкция стропильной системы
Чтобы сделать четырехскатную крышу для беседки обязательно проводят расчет угла наклона скатов, высоты конька и нагрузки для подбора сечения стропил. Основываясь на полученных результатах составляют чертеж, отражающий размеры и взаимной расположения элементов стропильной системы, которая состоит из:
- Мауэрлата, бруса сечением 100х100 или 150х150 мм, который выполняет функции опоры и распределения веса четырехскатной крыши. В беседках эта задача ложится на верхнюю обвязку.
- Рядовых стропильных ног, верхней частью опирающихся на коньковый прогон, а нижней – на мауэрлат. Шаг между ними 60-120 см, но не менее 3 единиц с каждой стороны.
- Диагональных стропил, расходящихся от конька к углам беседки
- Нарожников, которые сверху прикрепляют к диагональным стропила, а снизу к мауэрлату. Они формируют вальмовый скат, расстояние между ними не должно превышать 60-80 см.
- Конькового прогона, бруса, соединяющего верхушки вертикальных стоек. К коньковому прогону крепят рядовые стропильные ноги.
- Стоек, вертикальных опор, устанавливаемых на затяжки. Стойки служат опорой для конькового прогона, распределяя и передавая вес к несущим столбам, фундаменту.
- Затяжек, горизонтальных перемычек между стропильными парами, снижающих распирающую нагрузку на стены беседки.
- Обрешетки, которая необходима для настила кровельного покрытия.
Этапы сборки
После завершения монтажа своими руками каркаса беседки и настила пола, переходят к устройству четырехскатной крыши, действуя согласно плану:
- Верхнюю обвязку каркаса усиливают доской, можно даже в два слоя, нахлестывая друг на друга. Вдоль длинной стороны сооружения к обвязке на металлические уголки крепят балку-затяжку.
- Отступая от середины затяжки по 50 см, устанавливают две стойки высотой 100 см. Чтобы во время монтажа стойки сохраняли вертикальное положения, конструкцию укрепляют временными подкосами. Затем верхушки стоек соединяют коньковым прогоном.
- Устанавливают рядовые стропильные ноги. Так как в нашем примере коньковый прогон составляет всего 1 м, монтируют по два стропила с каждой стороны, по его краям. То есть шаг между ними составит также 1 м.
- Закрепляют диагональные стропила. Гвоздями приколачивают ноги к коньку, предварительно сделав запилы так, чтобы диагональные стропила продолжали коньковый прогон. Между маурлатом и стропилами нужно сделать подвижным креплением – ползуном.
- Устанавливают нарожники. Одной стороной их крепят к диагональным стропилам гвоздями или металлическими накладками, а другой к верхней обвязке беседки. Шаг между ними закладывают 60-70 см.
- Полосы гидроизолирующей пленки фиксируют степлером на стропила, нахлестывая одну на другую на 10-15 см. Вдоль стропильных ног гидроизоляцию закрепляют рейками контр-обрешетки.
- Настилают сплошную обрешетку, приколачивая пятнадцати миллиметровую ОСБ на гвозди.
- Выполняют раскрой кровельного материала и фиксируют его на оцинкованные саморезы или гвозди с каучуковой шляпкой, стыки обрабатывают герметиком.
После сооружения своими руками четырехскатной крыши, беседка практически готова к использованию. Остается лишь установить мебель, добавить текстиль, другие декоративные элементы и позвать гостей!
-инструкция
Источник: http://KrovlyaKrishi.ru/vidy-krysh/chetyrexskatnaya-valmovaya/krysha-dlya-besedki-svoimi-rukami.html
Четырехскатная крыша для беседки: обзор конструкций + выбор покрытия
В архитектурном мире хорошо известно: четырехскатная крыша отличается от других видов тем, что придает любому строению или постройке объем, завершенный образ, чувство монументальности. Это то, чего обычно так не хватает беседкам, особенно, если вы не возвышаете их на массивных фундаментах и не строите капитальные стены!
Тогда как обычная односкатная и двускатная крыша выглядят на таких малых архитектурных формах немного скудно, однообразно. А потому, если вы желаете построить действительно то, что будет потом радовать глаз, поверьте: четырехскатная крыша для беседки – идеальный вариант!
Сравните для начала два варианта самых популярных беседок – с двухскатной и четырехскатной крышей:
Шатровая крыша: идеальные геометрические формы
Для начала посмотрите на такой упрощенный вариант шатровой крыши, которая замечательно подходит для небольших беседок с легким кровельным покрытием:
А для самых маленьких беседок и вовсе такую:
Но, если в вашей местности снега бывает немало и вы переживаете, выдержит ли такая крыша все невзгоды, тогда лучше отдать предпочтение классической шатровой стропильной системе.
Итак, давайте определимся как построить стандартную шатровую крышу на беседке. Отталкиваемся от того, что каркас дома беседки у вас уже готов:
- Шаг 1. Натяните шнур между угловыми стойками и определите центр беседки.
- Шаг 2. Установите прямо в этот центр длинную доску, можно даже сшитую по длине, и закрепите ее любым удобным способом. Сильно натягивать не нужно, это ведь только ориентир.
- Шаг 3. Далее натяните шнуры от верха центра центральной стойки к углам – так вы визуально определите, где будут находиться ваши диагональные стропила.
- Шаг 4. Теперь установите сами стропила, лучше висячие, с приподнятой затяжкой. Для изготовления их возьмите доски 150 на 50 и запаситесь парой шаблонов из брусков 50 на 50 метров и длиной до 2 метров и 25 сантиметров.
- Шаг 5. Переходим к установке второй пары диагональных стропил. При этом вы можете убрать временную стойку, если она мешает, или хотя бы сдвинуть. Главное – не сдвинуть при этом центр, на который опираются все стропила.
- Шаг 6. Далее установите между диагональными стропилами третью и четвертую пару. Проверяйте все время шаблоном правильность разметки и установки.
- Шаг 7. Теперь размечаем и устанавливаем нарожники. С каждой стороны нужно прикрепить доски при помощи коротких брусков.
- Шаг 8. Отметьте на диагональных стропилах длину их выноса, например на 40 сантиметров, и натяните разметочный шнур.
- Шаг 9. Все стропила вам нужно отрезать по разметке, причем отрезать концы стропил вы можете как по вертикали, так и по горизонтали, и даже под прямым углом – как вам захочется и как того будет требовать эстетика.
- Шаг 10. Теперь между парами диагональных стропил произведите закрепление затяжек из досок 150 на 50 миллиметров, и отрежьте все лишнее.
- Шаг 11. Далее установите затяжки между другими стропилами, но расположите их уже выше или ниже установленных. А вот между нарожниками затяжки устанавливать не нужно.
- Шаг 12. Прибейте к концам стропил ветровую доску и накройте крышу листами ОСБ или фанерой, либо установите любую другую обрешетку под мембранную кровлю.
- Шаг 13. Если у вас получились слишком большие пролеты между столбами (например, больше 2 метров), тогда поставьте укосины или соорудите юбку из штакетника, что сегодня достаточно модно.
Мы подготовили для вас пошаговую иллюстрацию, как изготовить такие стропильные элементы:
Главное их теперь правильно соединить в коньке крыши, чтобы центр остался прежним и не сдвинулся ни на миллиметр:
Причем саму шатровую крышу вовсе не обязательно делать такой крутой – для малоснежной местности вполне приемлема пологая:
А для прочности и особого декоративного эффекта можете соединить стропила короткими брусками:
Еще один интересный момент: шатровую крышу вы можете строить не только из дерева. Наоборот, металлические стропила прослужат куда дольше и их удобно использовать для тяжелой натуральной черепицы:
К слову, в шатровой крыше конкретно для беседке, к которой не предъявляются столько строгие требования, как к жилому дому, стропила вовсе не обязательно располагать только вертикально:
Оригинально, не правда ли? И самому кровельному покрытию на таких стропилах хорошо держаться, ведь они оказываются поперечными ему. Все гениальное – просто!
Вот замечательный видео-мастер-класс, как правильно строить шатровую крышу для беседки:
Шатровая кровля ко всему еще может быть шпилеобразной, когда ее треугольные формы соединяются в одной точке под острым углом. Такая крыша необходима, если предусмотрено строительство башенок. Но само по себе это – достаточно яркое архитектурное решение!
Стоит ли говорить, что такие крыши идеальны для обильных снегопадов, из них на них просто не задерживается. И даже самая простая и незатейливая беседка под ними выглядит потрясающе, но готовьтесь к дополнительным затратам на стропильную систему и кровельное покрытие.
Китайская крыша: загнутые к небу края
Более сложное форма шатровой крыши – это китайская. По сути, у такой крыши тоже только четыре ската, но при этом углы загнуты вверх, из-за чего строить такую беседку намного сложнее. Зато сама по себе она в любом саду – настоящий архитектурный шедевр.
Края такой крыши эффектно приподняты, что придает беседке особой изящности в восточном стиле. Чтобы построить такую беседку, вам понадобятся не стандартные стропила, а стоечно-балочная конструкция. Вам будет интересно узнать, что такая система в Китае и Японии – основная. Ведь она призвана, прежде всего, выдерживать сейсмические активности этих местностей. Но это не значит, что вы должны строить такую беседку исключительно по строгим правилам, тем более, что речь не идет о жилом доме.
Из кровельного покрытия лучше применить натуральную черепицу, причем в форме цилиндра. И самыми и крупными получатся карнизы. Почему черепица только такой формы? Дело в том, что только такую черепицу вы сможете закреплять на угловых стыков. Если же захотите придать китайский колорит такой кровле, можете дополнительно использовать еще специальные профили фигурки с восточными изображениями. По такому же принципу строится и конек такой крыши, или заменяется специальными восточными элементами (их можно приобрести в любом магазине), которые идут с керамическими зажимами.
В итоге у вас получится такая себе рогатая конструкция – это как раз самая яркая отличительная черта крыши в восточном стиле. Ваша главная задача – распределить немалый вес таких карнизов и общую массу крыши, чтобы беседка получилось устойчивой:
Поэтому переходим к практике. Нарисуйте на листе бумаги будущую конфигурацию крыши беседки. Для ее изготовления вам понадобятся доски и фанеры:
- Шаг 1. Выставьте вертикальную опору и проверьте ее уровнем. Ее длина должна быть равна ширине стропильной конструкции, сама же опора – располагаться строго по центру.
- Шаг 2. Закрепите опору и прикрепите к ней еще одну доску так, чтобы ее конец оказался на середине опорного бруса и как раз касался верхней точки.
- Шаг 3. Снова берем еще одну доску и соединяем середину предыдущей балки и крайней точки опорного бруса. Технология достаточно проста на самом деле.
- Шаг 4. По таким же принципам установите все остальные стропильные фермы. Важно, чтобы просвет между стропильными фермами оказался от 50 до 70 сантиметров.
- Шаг 5. Теперь произведите монтаж фанеры и сделайте на ней резы на три четверти толщины, чтобы листы прилегали более плотно.
Еще проще вам будет установить на такую крышу современную гибкую битумную черепицу, что тоже будет выглядеть достаточно изысканно.
Вальмовая крыша: зарубежная классика
Согласно строительным нормам, на вальмовых крышах нужно устанавливать стропила, которые направлены к углам стен. Вот эти стропильные ноги и называются диагональными, или накосными. Диагональные стропила сами по себе длиннее, чем обычные, и на них еще набивается укороченные стропила, которые называются нарожниками.
Именно накосные стропила несут нагрузку в полтора раза больше, чем обычные. Поэтому длина диагональных стропил всегда больше длины досок, причем такие стропила еще и делает еще спаренными.
Именно спаривание накосных стропильных ног решает такие задачи, как способность нести увеличенную нагрузку, возможность использования длинной не разрезанной балки и применение деталей уже определенного размера. Причем сдвоенные стропила при этом еще и позволяют применять для их устройства те же доски, что и для обычных стропил. Другими словами, доски одной высоты для изготовления стропил упрощают конструктивные решения узлов крыши. Что строительства беседки важно, если вы взялись за все это самостоятельно!
Вот вариант самой простой вальмовой крыши, с незатейливой, но прочной стропильной системой, с которой справится любой человек без какого-либо предыдущего опыта строительства:
Как вы наверняка заметили по пошаговым фотографиям, боковые стропильные ноги затянуты между собой ригелями – для особой прочности и надежности. К таким затяжкам вам будет удобно приделать внутренние светильники для беседки или украсить их какими-то модными стильными элементами.
По этой же схеме получается достаточно прочная и надежная вальмовая крыша и для больших размеров беседки:
Очень необычно и оригинально на беседке выглядит даже самая простая вальмовая крыша, но со скругленными углами:
Но учитывайте, что чем большую крышу вам нужно построить на беседке, тем больше в ней будет стропил и тем сложнее будет ее структура. Например, вот стандартный и проверенный вариант, который вы даже можете взять в качестве чертежа:
Но иногда приходится прибегать и к более сложным вариантам:
Посмотрите, как шикарно выглядит самая стандартная вальмовая крыша на застекленной беседке – это настоящий маленький домик!
Подбирая в процессе проектирования длину конька (что возможно только у четырехскатной крыши), вы полностью меняете внешний вид крыши и ее дизайн. Вот пример короткого конька, который делает крышу кажущейся более массивной, солидной:
Еще одно интересное видео постройки таких беседок, где отлично показан каждый шаг:
Датская крыша: уют по-домашнему в архитектуре
Если вы хотите построить красивую и надежную датскую крышу, по-другому называемую полувальмовой, используйте такую технологию:
Выбор подходящего кровельного покрытия
В принципе, для беседки с четырехскатной крышей любого вида подходят практически все кровельные материалы, но эффектнее всего смотрится мягкая кровля и современная черепица.
Мягкая кровля: стильно и эффектно
По сути, битумная черепица – это гибкие пластины из стеклохолста или из техностекловолокна, которое специально пропитывают модифицированным битумом. Сверху на них направляют или накатывают минеральную цветную посыпку – гранулят. А снизу покрывает самоклеющимся бетоном. У такого покрытия огромный выбор цветовой гаммы, и при помощи нее легко добиться нужного эстетического эффекта.
https://www.youtube.com/watch?v=bJpu7mk9eLg
На четырехскатной крыше гибкая черепица смотрится даже лучше, чем на двускатной. Единственный минус для монтажа состоит в том, что здесь необходима сплошная обрешетка, ведь т.к. черепица – гибкая, ей нужна основа. Поэтому монтаж самой четырехскатной крыши для вас окажется немного более сложным, чем если бы вы предпочли другое покрытие.
Как вы понимаете, такой листовой материал удобно нарезать на разные формы. А поэтому кровля, покрытая им, получается самых невообразимого дизайна и оттенков. Причем современные производители даже предлагают целые коллекции, выполненные в разных исторических или архитектурных стилях. Благодаря цветной посыпке, такой кровле можно придать любой оттенок, подчеркнув благородство или, наоборот, современность. Вот самая популярная нарезка:
Вот какая обрешетка вам понадобится для покрытия крыши современной битумной черепицей:
А как все это воплотить в жизнь, вам поможет наш подробный мастер-класс:
Битумная черепица легко выдерживает постоянные перепады температур в российских широтах, ее не любит грибок и плесень, и служат она от 20 до 50 лет.
Единственные ее досадные минусы – это неприятный запах и выделяющиеся вредные вещества при жаре, способность такой черепицы плавится в особо жестких условиях, и гранулы, которые иногда отрываются входящими кусками льда и повреждают водостоки. Ну, если учитывать доступность по цене такого кровельного покрытия, этот вариант имеет право на жизнь, несмотря на все свои недостатки.
Черепица: для самых красивых беседок
Несмотря на всю свою историю, керамическая черепица до сих пор считается элитным видом кровельного покрытия. Причем сегодня ей он насчитывает целых 14 видов! Представляете, насколько огромен у вас выбор дизайна и архитектурных стилей?
Современная керамическая черепица сегодня выпускаются плоская, базовая, и формы нунк-мунн. А вот цементно-песчаная обычно только в виде двойной римской и S-образной. Подбирая конкретную форму черепицы для четырехскатной кровли, руководствуетесь таким принципом: чем сложнее архитектура крыши, тем лучше сама крыша будет смотреться с древней формой черепицы. Это бобровый хвост, римская, S-образная и им подобные. Выбор радует глаз!
Единственный недостаток черепицы для кровли беседки – это большой вес, 50-60 кг на квадратный метр, для чего нужна надежная стропильная система. Также черепица обойдется немного дороже других материалов, а в процессе монтажа окажется достаточно хрупкой. Зато сама четыерхскатная кровля беседки с таким покрытием выглядит невероятно красиво, и служит до 60-80 лет!
Но, учитывая, четырехскатная кровля сама по себе – сложная, но стабильная конструкция, которая равномерно передает нагрузку на фундамент беседки, керамическая черепица для нее подходит просто идеально. Подобна ей также цементно-песчаная черепица, которая немного легче – всего 40 кг на кв.метр, но служит тоже долго.
Посмотрите, насколько прост сам процесс:
А вот современная полимерпесчаная черепица еще и устойчива к перепадам температур, ультрафиолету и долго сохраняет свой красивый цвет. Весит она уже намного меньше – всего 20-25 кг на квадратный метр.
Напоследок дадим вам хороший совет: чем мельче будут детали кровельного покрытия, тем они эффектнее будут смотреться на самой крыше беседки!
Источник: https://KrovGid.com/montazh/chetyrexskatnaya-krysha-dlya-besedki.html
