Как сделать стропила на четырехскатную крышу?

Четырехскатная крыша: виды, подготовка, инструменты, инструкция монтажа как сделать самому

Строительство дома своими руками – долгий и трудоемкий процесс, а также очень затратный по финансам. При желании можно сэкономить на монтаже крыши и выполнить работы по монтажу 4-х скатной кровли своими руками.

Четырехскатная крыша – самый популярный вид кровли, который к тому же достаточно легко соорудить собственными руками. Если вы имеете хотя бы минимальные навыки и опыт строительных работ, то, следуя инструкции, сможете самостоятельно построить крышу. Выбор 4-х скатной конструкции объясняется множеством ее преимуществ – это эффективное отведение дождевой воды и снега, устойчивость к ветровым нагрузкам. под такой кровлей можно обустроить просторную мансарду. Немаловажную роль играет и стоимость возведения крыши, 4-х скатная кровля – довольно экономичный вариант.

Виды

Существует несколько разновидностей крыш с 4 скатами. Наиболее популярна так называемая вальмовая крыша. Она состоит из двух трапеций и двух треугольников. Трапециевидные скаты соединяются между собой по верхнему ребру, а треугольные присоединяются к ним с фронтальных сторон.

Другой распространенный вариант – четыре треугольных поверхности, соединенные в одной центральной точке. Также можно создать практически любой проект, предусматривающий скаты на разных уровнях, разной формы, с ломаной линией соединения и т.д.

Если вы не являетесь профессионалом в области строительства, то при создании 4-х скатной крыши остановитесь на вальмовой кровле как самой простой в монтаже.

Как сделать 4-х скатную крышу своими руками. Пошаговая инструкция

Прежде чем приступать к монтажу кровли, следует составить ее проект. Расчеты можно провести самостоятельно, так как в этом нет ничего сложного. Главное – это понимание, от чего зависит тот или иной параметр на схеме.

Угол наклона скатов

При расчете угла наклона скатов используют три показателя:

• ветровая нагрузка на кровлю
• количество осадков в регионе
• материал изготовления крыши

Уклон может быть от 5 до 60 градусов. Следует также учитывать, будете ли вы обустраивать чердачное пространство. Если скаты будут слишком пологими, то высота чердака будет маленькой – жилую комнату здесь сделать будет невозможно. Таким образом, для строительства мансарды уклон скатов должен быть не более 45 градусов.

Если местность характеризуется частыми порывистыми ветрами или выпадением большого количества осадков в зимнее время, не стоит делать кровлю с углом наклона менее 30 градусов.

Если уклон будет 60 градусов и более, то атмосферные явления климатической зоны можно не учитывать.

Что касается материала изготовления кровли, то строительными нормами предусмотрены минимальные значения для каждого из них.

• Рулонные материалы, изготовленные на основе битума можно укладывать горизонтально.
• Асбестоцемент и глиняную черепицу – под углом от 9 градусов.
• Кровельные материалы из стали – уклон от 18 градусов и больше.
• Дерево – от 34 градусов.

Высота

Высота крыши – это тот параметр, который нужно будет вычислить. Площадь основания нам известна, так как коробка построена. Угол наклона кровли был вычислен на предыдущем этапе. Таким образом, применив несложные формулы со времен школьной программы, можно будет вычислить высоту конька.

Подготовка. Необходимые инструменты и материалы

Заранее приготовьте все необходимые инструменты, чтобы впоследствии не отвлекаться на их поиск. Вам потребуются:

• ножовка
• измерительные приборы: отвес, уровень и рулетка
• стамеска
• пила дисковая
• дрель
• шуруповерт
• молоток

Из материалов главная роль отводится кровельному покрытию. Не забудьте также о крепеже, при помощи которого оно будет присоединяться к стропильной системе.

Как правильно утеплить крышу читайте тут

Для обрешетки четырехскатной кровли применяется высококачественный пиломатериал, подходит древесина лиственницы или сосны.

Максимальная влажность досок и брусьев – 22%.

• Для стропил – доски 50 х 100 мм или 50 х 200 мм
• Для мауэрлата – брус 150 х150 мм или больше
• Доски для обрешетки

Также приобретите металлические шпильки с резьбой и металлические пластины – эти элементы будут использоваться для крепления. Также потребуется антисептик для предварительной обработки древесины. Чтобы закончить монтаж кровли как можно быстрее, приготовьте гидро- и теплоизоляционный материал, которые предусмотрены проектом.

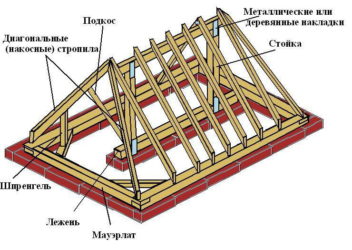

Стропильная система

1. Мауэрлат. Это основание стропильной системы, которое изготавливается из толстого бруса. Если вы делаете крышу на бревенчатом доме, то роль мауэрлата будет играть последний венец сруба. Если дом кирпичный, то установку мауэрлата также проектируют заранее. Под него делают бетонный пояс, в который замуровывают металлические шпильки. На них впоследствии и закрепляется брус.
2. Коньковый прогон.

   Это самая верхняя часть системы, толстый брус, на который впоследствии будут крепиться стропильные доски.

3. Стропила. Эти элементы представляют собой доски, из которых и создается основной каркас.
   • диагональные стропила соединяют углы мауэрлата и коньковый прогон
   • рядные стропила монтируются на трапециевидных скатах
   • стропильные полуноги опираются на мауэрлат, а с другой стороны – на диагональные стропила
4. Лежень. Устанавливается параллельно коньковому прогону на несущую стены. Его задача – перенести часть веса кровли на сруб.
5. Опорные стойки.

   Соединяют между собой лежень и коньковый прогон, делают конструкцию более прочной.

6. Подкосы. Опираются на лежень и подпирают диагональные стропила, чтобы уменьшить на них нагрузку.
7. Другие вспомогательные элементы конструкции – шпренгель, затяжки, кобылки, ригели. Они поддерживают те или иные детали обрешетки и снимают с них нагрузку.

Этапы выполнения работ по монтажу каркаса

1. Монтаж мауэрлата и леженя.
2. Установка вертикальных стоек с шагом в 1000 – 1200 мм.
3. Крепление конькового прогона.
4. Монтаж стропильных ног. Сначала изготавливают один элемент, примеряют его к мауэрлату и коньковому прогону. На его основе делают остальные детали. Шаг установки стропильных ног – 600 или 1200 мм.
5. Монтаж диагональных стропил. Начинают крепление с верхней части, доски врезают в конек таким образом, чтобы они стали его продолжением.

   Снизу их крепят в углах мауэрлата.

6. Крепление нарожников.
7. Установка подкосов и шпренгелей. Эти элементы не всегда являются необходимыми. Если конструкция достаточно прочная и без них, то в монтаже нет надобности.Дополнительные элементы нужны обязательно, если длина стропил – от 6 метров и более. В остальных случаях – на ваше усмотрение.
8. Монтаж гидроизоляции. Выбранный материал крепится при помощи строительного степлера.
9. Настил обрешетки.

   Если она будет сплошной, подойдет обычная фанера. Для решетчатого каркаса используют доски.

10. Укладка кровельного материала. Крепление осуществляется исключительно тем способом, который подходит для конкретно выбранного стройматериала. Лучше всего использовать крепеж, идущий в комплекте.
11. Монтаж водосточной системы. Это завершающая часть работ по установке кровли.

Если чердачное помещение вы планируете использовать в качестве жилой мансарды, нужно утеплить его изнутри.

Затем останется лишь провести отделочные работы – и кровля готова к эксплуатации и снаружи, и внутри.

Советы профессионалов

• Если вы не уверены в собственных знаниях, можно заказать проект вальмовой крыши у профессионалов. Часто его делают одновременно с проектом дома. В любом случае это обойдется дешевле, чем восстановление крыши после монтажа по неверным параметрам.
• Если вы владеете компьютерными программами, можно создать макет кровли в 3d-проекции.
• Не экономьте на материалах. Все доски перед монтажом тщательно проверьте на прочность и обработайте антисептиком. На элементах не должно быть трещин, изгибов, неровностей. Для стропильной системы используются материалы 1 сорта и выше.
• Перед монтажом мауэрлата поверхность стен можно застелить рубероидом.
• Мауэрлат нужно крепить очень прочно, чтобы он в процессе эксплуатации не сдвигался даже на доли миллиметра. Это основа всей стропильной системы, от которой зависит прочность крыши.
• Соединение стропильных элементов между собой осуществляется при помощи металлических уголков, которые прочно крепятся к соединяемым элементам болтами.

Таким образом, сделать собственными руками четырехскатную вальмовую кровлю вполне возможно, если вы имеете хотя бы начальные строительные навыки.

Потребуется лишь тщательная подготовка, изучение теории и составление подробного проекта с расчетом количества нужных материалов.

Пример строительства вальмовой кровли можно увидеть в следующем видео:

Источник: http://stroyobzor.info/krysha/chetyrexskatnaya-krysha.html

Стропильная система четырехскатной крыши — монтаж, чертежи и расчет устройства

Четырехскатные кровли бывают 2 видов — шатровые и вальмовые. Система стропил дома – сложная конструкция, для которой необходима тщательная проработка всех составляющих конструкции. Для увеличения жесткости каркаса необходимо соединять отдельные стропила в общую конструкцию, а каркас нужно надежно крепить к конструкции здания.

Конструкция, состоящая из 4 частей — вальмовая кровля, в ее состав входят 2 элемента треугольной формы и 2 трапеции. По существу, эта крыша изготовлена из 2 частей: двухскатной крыши, частично перекрывающей по длине дом, и вальмов — 3 угольных откосов. Экономичность этого вида крыши заключается в отсутствие фронтонов. Модификации этих крыш — датские и полувальмовые кровли.

В отличие от вышеописанной конструкции, в шатровых кровлях есть 3 угольные откосы, в одной точке связанные вершинами. При их устройстве необходимо устроить особую стропильную конструкцию. При большом угле уклона ската кровли, их называют шпилеобразными.

Положительные свойства вальмовой кровли:

1. Правильно спроектированная и изготовленная вальмовая кровля благодаря тому, что в ней нет щипцов или фронтонов, обладает минимальным сопротивлением потокам воздуха. В результате, она прекрасно сопротивляется сильным ветрам и на участках карнизных свесов почти не подвержена разрушению.
2. Благодаря присутствию в конструкции соединяющимся на коньке угловым ребрам, не подвергается деформациям, так как обладает высокой жесткостью конструкции:
3. Такой вид кровли дает возможность изготовить со всех сторон дома большие свесы, таким образом, защищая все стены от осадков.
4. Вальмовая кровля визуально уменьшает высоту здания, это может помочь, если дом необходимо совместить с уже построенным одноэтажным зданием, не изменяя характера застройки и сохранив равновесие ансамбля.
5. Эта кровля внешне прекрасно выглядит.

Элементы конструкции

Состоит из:

• накосных стропил установленных к углам стен в наклонном положении;
• стропил небольшой длины (нарожников);
• подкосов и стоек;
• прогонов и лежней;
• шпренгелей;
• ригелей;
• мауэрлата используемый в качестве опоры для накосных стропил;

Разновидности стропил и кровель

Для четырехскатной кровли устанавливают систему стропил по висячей и наслонной технологии, в зависимости от используемого способа крепления. Висячую конструкцию создать сложнее и для ее ремонта необходимо больше трудозатрат.

Проще, сделать наслонную стропильную конструкцию. Обычно, эту конструкцию применяют, если у здания есть промежуточные опорные столбы или несущая стена посредине.

Опора дает возможность сделать длину пролета, перекрываемого наслонными стропилами, больше. Нередко, эту систему используют при возведении четырехскатных крыш с небольшим уклоном.

Вальмовые кровельные конструкции

Угол уклона скатов у такой кровли не должен превышать 40 градусов, в конструкции должны быть использованы накосные стропила, установленные в направлении углов здания.

Элементы кровли такого вида называют диагональными. Именно они воспринимают основную нагрузку, приходящуюся на кровлю, по этой причине, их делают из двойной доски или качественного бруса.

При изготовлении таких прогонов, сложность представляет их длина. Чтобы увеличить ее, используют способ, применяемый при изготовлении сборных стропил, соединяемых из 2 частей. Места соединений подпирается стойкой, повышающей надежность соединения.

Кроме того, для вальмовых крыш необходимо устанавливать дополнительные стропила, длиной короче основных. Их используют на треугольных скатах, устроенных вместо фронтонов обычной кровли.

Если длина стропил превышает 7 м, под них желательно установить усиливающую стойку. Если используется ЖБ перекрытие, то допустимо устанавливать стойку непосредственно на него, но здесь необходимо помнить об устройстве гидроизоляционной прослойки.

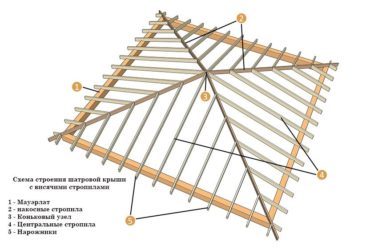

Шатровые кровли

Конструктивно, стропила шатровых скатных кровель немного отличаются. Разница состоит в том, что в этом случае не используются вальмы, так как скаты крыши одинаковы по форме и по площади. Конек тоже тут не используется, по этой причине работы могут быть сложнее, чем при постройке вальмовой кровли.

Не желательно использовать четырехскатные крыши больших построек, ведь надежность такой кровли меньше.

Используют такие конструкции при соблюдении 2 условий:

1. Дом должен быть квадратной формы.
2. В центре постройки существует опора или несущая стена способная выдержать стойку.

Ломаные кровли

Ломаная кровля двускатной крыши фактически имеет 4, а не 2 ската. Чаще всего их используют для увеличения мансардного помещения. Такой способ хорошо подходит для дома в частном секторе, благодаря тому, что при одинаковой площади здания жилая площадь увеличивается почти в 2 раза.

Устраивая ломаные кровли, часто, заранее создают каркас, служащий в качестве опоры для прогонов, поддерживающий ноги стропил.

В общем случае, строительство такой крыши может быть разбито на 3 этапа:

1. Сначала устанавливают элементы П-образного вида, из балок и стоек перекрытий мансарды.
2. После этого устанавливают прогоны из качественного бруса. Ноги стропил скатных кровель этого вида требуют использования минимум 3 таких элементов. Из них 2 размещают на углах П-образных элементов, а коньковый прогон устанавливают на особые стойки, находящиеся в середине балок перекрытия мансарды. Так создается прочная конструкция, способная выдержать кроме массы стропильных ног, вес выпавшего снега и сильную нагрузку от порывов ветра.
3. Последний этап – установка ног стропил, которые необходимо размещать по предварительно подготовленному шаблону.

Самостоятельный монтаж

Особенности монтажа вальмовой крыши

Принимая в расчет то, что основой конструкции стропильной системы выступают накосные стропила, сборка кровли должна производиться с учетом таких моментов:

1. Накосные стропила собирают из усиленного (сдвоенного) материала.
2. Соединять отдельные части стропил лучше на участках, испытывающих максимальные нагрузки и подпирать их вертикальными стойками или подкосами.
3. Чтобы предотвратить ошибку в расчете размера стропил, собирают их с небольшим запасом.
4. Лучше усилить конструкцию дополнительными металлическими элементами или с помощью скруток из толстой проволоки.

Размер диагональных стропил обычно больше чем размер стандартных досок и бруса, чтобы получить необходимую длину, исходный материал сращивают, а под местами соединений устанавливают подпорки.

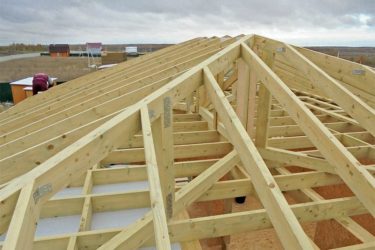

Монтаж стропильной системы

В первую очередь, производится крепление мауэрлата к стенам здания, и сразу производят разметочные работы. Далее, крепят с помощью ватерпаса и отвеса коньковый брус. Здесь необходимо максимально точно выдержать его расположение в плоскостях и высоту, от этого непосредственно зависит правильная сборка стропильной конструкции.

Опорные стойки монтируют на укосинах под коньковым брусом. После этого, производят установку ног накосных стропил. Это начало создания плоскостей кровли дома. Тут же производится разметка размера свеса.

После этого, создаются и крепятся боковые скаты кровли. Размещают на предназначенные для них места промежуточные стропила и крепят нарожники, при установке которых необходимо точно размечать кроме параллельности их установки, еще и то, чтобы они находились строго в одной плоскости с боковыми скатами. После этого, монтируют обрешетку крыши.

Кровля дома сможет отслужить длительный срок, только если в расчетах приняли во внимание всевозможные нагрузки. Необходимо сложить вес снега, обрешетки, воздействие ветра, массу кровельного покрытия, гидроизоляции и утеплителя.

От снега

Для кровли дома опасно скапливание большого слоя снега, если уклон небольшой, то на ней может собраться целый сугроб. Для компенсации веса массы снега возле элементов, выступающих над крышей, устраивают сплошную обрешетку, и усиливают слой гидроизоляции.

Кроме того, снеговой мешок при нормальном уклоне, постепенно станет сползать по скату кровли и постепенно достигнет карнизного свеса. При большом размере карниза, возможно его повреждение и даже разрушение.

От воздействия ветра

С ветровой нагрузкой проблема состоит в надежной фиксации кровли, если крепление недостаточно прочно, то ветер просто ее сорвет. С увеличением уклона кровли и ее высоты, усиливается ветровая нагрузка, но есть отличия в подъемной силе и давлении ветра.

Ветер создает давление на кровлю при большом ее уклоне, а при уменьшении уклона скатов появляется мощная подъемная сила, способная при мощных порывах ветра снести вашу крышу.

Для противодействия воздействия ветра, необходимо прочно закрепить все элементы кровли. К примеру, штырями, из металла забетонированными в стены, к которым будут крепиться стропильные ноги.

Масса финишного покрытия воздействует на кровлю не меньше, чем остальные факторы. Если уложено кровельное покрытие с большой массой, то учитывайте, что оно воздействует на конструкцию постоянно. Необходимо помнить, что с увеличением 1м2 покрытия, необходимо увеличивать угол ее уклона.

Во время расчетов, нужно помнить и про теплоизолирующий материал, у которого может быть значительная масса. Если планируется построить и оборудовать мансардное помещение, необходимо включить в расчеты и вес материала, используемого для ее внутренней отделки.

Источник: https://househill.ru/krovlya/construction/stropil/chetyrexskatnoj-kryshi.html

Четырехскатная крыша: возведение прочной стропильной системы

Для зданий большой площади двускатная кровля не обеспечивает требуемой защиты и надежности. Такая конструкция опирается только на 2 внешние несущие стены, поэтому нагрузка на стропила чрезмерно велика. Для большого дома лучше выбрать четырехскатную крышу, которая эффективно выдерживает атмосферные нагрузки и более равномерно распределяет давление на внешние несущие стены и фундамент.

Конфигурации четырехскатных кровель

Геометрическое исполнение такой крыши объединяет 4 наклонных плоскости, основаниями которых служат несущие стены дома по периметру. Существует несколько конфигураций, которые определяют форму и взаимное расположение наклонных поверхностей.

Вальмовая крыша

Простая конструкция, внешне отчасти напоминает двускатную: параллельно длинным стенам формируют 2 плоскости, которые соединяются по центру коньковым перекрытием. Противоположные фронтоны заменяют наклонными треугольниками-вальмами. Конструкция применяется для крупных по площади зданий, две стороны которых значительно превосходят другие по длине.

Полувальмовая крыша

Отличается конфигурацией торцовых скатов. Основания треугольников поднимаются выше нижнего края конструкции. Оставшееся место заполняет фронтон. Углы при основании больших скатов вертикально срезаются. Это позволяет сделать под кровлей просторную мансарду и установить стеклопакет.

Шатровая крыша

Подходит для квадратных домов или зданий, у которых все стены приблизительно равны. Четыре ската представляют собой треугольники, соединенные вершинами в общей центральной точке. Горизонтальный конек у таких конструкций отсутствует.

На этих конфигурациях основано строительство всех четырехскатных крыш, в том числе комбинирование различных элементов в сложные конструкции.

Многие дачные беседки имеют форму правильного многоугольника, часто к ним возводят шатровую кровлю. Почему для небольшого сооружения используется четырехскатная крыша, объясняется практичностью и эстетической завершенностью такой конструкции. Строить кровлю с двумя наклонными поверхностями для дачной беседки непрактично: отсутствие закрытых фронтонов оставит часть сооружения незащищенной от осадков, например, во время косого дождя. Четырехскатная кровля в этом выигрывает.

Виды стропильных систем

Существуют висячая и наслонная конструкции. Первый тип отличается тем, что стропила встречно опираются друг на друга. Такую разновидность применяют для зданий, у которых отсутствуют центральные несущие стены. Нагрузка является распирающей. Для увеличения прочности делают стяжки между противоположными стропилами, используют стойки, подкосы и другие приспособления.

Наслонная конструкция четырехскатной крыши включает в себя дополнительные опоры для стропил. Они укрепляются под коньковым прогоном и передают часть нагрузки на несущие стены внутри здания.

Различия систем: 1) Висячая 2) Наслонная

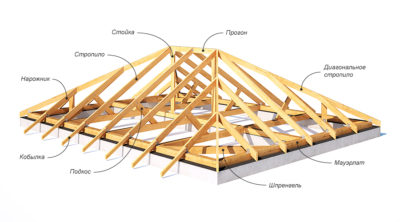

Описание стропильной конструкции

Возведение вальмовой кровли требует от мастера профессиональных знаний и опыта. Чертежи стропильной системы четырехскатной крыши этого типа включают следующие элементы:

1. Мауэрлат – основание каркаса, укладываемое на несущие стены. Так как опорными являются все стороны дома, элемент крепится по периметру здания. Поскольку четырехскатные крыши строят на больших объектах, мауэрлат должен быть высокой прочности. Обычно используют брус 150×150 или 100×100. Мауэрлат не требуется, если строение выполнено из дерева. В этом случае основанием служит верхняя обвязка стен.
2. Коньковый прогон устанавливается горизонтально на линии пересечения трапециевидных скатов и служит соединительным элементом.
3. От каждого конца прогона отходят 3 опоры, называемые центральными стропилами. Их возводят независимо от шага остальных элементов.
4. Диагональные (угловые) стропила соединяют коньковый брус с углами здания. Это самые длинные опоры, имеющие наибольший уклон.
5. Параллельно направлениям скатов на вальмах возводят короткие стропила, скрепляющие угловые опоры (стороны треугольников) с мауэрлатом.
6. Боковые края трапеций с основанием соединяют нарожниками, а две параллельных стороны – промежуточными опорами.
7. Шпренгель используют для повышения прочности. Представляет собой брусок, расположенный ближе к углу здания, концы которого устанавливают на смежные стены.
8. При установке подкосов и стоек образуется шпренгельная ферма – дополнительный узел конструкции.
9. Затяжки применяют в висячей стропильной системе. Они крепятся на двух противоположных опорах.
10. В наслонной конструкции присутствует лежень, который укладывается на несущую стену по центру здания и принимает на себя часть нагрузки.

Особенность полувальмовой крыши в том, что нижний край каждого треугольного ската поднимается на высоту фронтона, тем самым укорачивая диагональные стропила. Четырехскатная крыша шатрового типа более проста. В конструкцию каркаса входят аналогичные составляющие вальм и внутренняя связка. Все элементы усиления предназначены для одной цели – стянуть каркас в узлы и сделать его жестким.

Особенности системы и расчет

Крыша с четырьмя скатами способна выдерживать высокие ветровые и снеговые нагрузки. Чтобы кровля была практичной, надежной и на отлично выполняла возложенные на нее функции, проводят точный расчет всех элементов. Уклон скатов вальмовой крыши не превышает 40°. Возведение шатровой системы предусматривает угол от 40 до 60°.

Расчет опорной конструкции основан на взаимной зависимости длины пролета, стропильного шага и сечения бруса. Второй параметр выбирается индивидуально исходя из имеющегося материала и удобства крепления. В самых протяженных конструкциях шаг стропил составляет 2,15 м, а в большинстве случаев выбирают 90 см.

Расстояние определяет сечение опор. Чем дальше друг от друга разместить стропила, тем толще потребуется доска. Размер сечения зависит и от длины самих опор. Связь – прямо пропорциональная. Чтобы стропила выдерживали усилие изгиба, выбирают материал большего сечения. У 6-метровых опор с шагом 90 площадь в разрезе равна 75×200 мм, а у 3-метровых – всего 50×150.

Проведение строительных мероприятий

Материал для каркаса должен быть хорошо просушенным. Влажность древесины ограничивается 20 %. Порядок выполнения работ:

• Первый шаг – укладка мауэрлата. Если стены – каменные, основанием для элемента служит железобетонный пояс с гидроизоляцией.
• Установка лежня необходима в наслонной стропильной системе. Для этой цели используют брус сечением 100×200.
• К лежню вертикально крепят стойки. Если внутренние стены отсутствуют, столбы устанавливают на балки перекрытий. Для временной фиксации элементов рекомендуется сделать подпорки, которые при помощи саморезов удерживают стойки в ровном вертикальном положении. Шаг столбов – не менее 2 метров. Шатровая крыша предусматривает установку опор на диагоналях.
• Прогон вальмовой системы крепится на вершинах стоек.
• Первыми возводятся диагональные стропила, которые придают жесткости центральным опорам и соединяют коньковый брус с мауэрлатом. Для крепления промежуточных стропил используют уголки и скобы.
• Последними в каркасе возводят шпренгели. Эти элементы принимают на себя нагрузку нижней четверти угловых стропил.
• Последний этап – укладка обрешетки под кровлю. Она крепится перпендикулярно поверх стропил. Оптимальный шаг – 50 см.

Профессиональный подход в сборке прочного каркаса определяет эксплуатационные качества четырехскатной крыши. От надежности конструкции зависит сопротивляемость погодным условиям и срок службы сооружения в целом.

Источник: https://besedkibest.ru/o-kryshah/stropilnaya-sistema-chetyrehskatnoj-kryshi/

Как сделать четырехскатную крышу для дома своими руками: Пошаговая инструкция +

Друзья надеемся, что эта информация вам действительно будет интересной и полезной! Люди, затеявшие строительство какого либо строения, должны иметь понятие что для чего нужно, из каких деталей состоит строение, какие материалы им понадобятся и сколько стоит тот или иной материал.До начала строительства нужно разработать план строения и указать все параметры. Рассмотрим, одну из важных деталей строения и это будет  четырехскатная крыша и её стропильная система.

Конструкция четырехскатной крыши

Есть несколько видов крыш, наиболее эстетичной и долговечной является четырехскатная крыша.

Такая крыша устоит перед сильными ветрами, снегопадами и сильными ливнями. Четырёхскатная крыша по конструкции может быть не сложной и имеет некоторые элементы.

Отличается четырёхскатная крыша от двускатной крыши внешними данными и по конструкции. По конструкции четырёхскатная несколько сложнее, но для небольших строений вы ее сможете возвести самостоятельно.

Стандартная вальмовая крыша имеет трапециевидные скаты и треугольные скаты.

Полу вальмовая — два трапециевидных ската, два срезанных вальмовых. Данная конструкция дает возможность оборудовать в чердачном помещении мансарду с большими окнами.

Шатровая крыша имеет отличие от вальмовой крыши.

Сложная четырёхскатная имеет чердачные окна, ендовы.

Строительство данной крыши под силу только профессионалам, либо взять проект с расчетами материалов.

Четырёхскатная крыша включает те же детали что и двускатная крыша, но из-за некоторой сложности конструкции для ее строительства необходимы дополнительные детали каркаса.

Детали четырёхскатной крыши:

Мауэрлат — это помещенный на верхнюю часть основных стен брус;

Лежни – это опорные брусья, которые расположены внутри и уложены на несущие стены;

Стропила – это диагональные, накосные или боковые брусья;

Шпренгели и стойки – это опоры, которые подпирают стропильную конструкцию;

Прогон или коньковый брус — это горизонтальная подпорка для стропил, находящиеся сверху крыши;

Ригели и затяжки – это горизонтальные детали, которые соединяют боковые стропила;

Нарожники – детали, которые помещены на диагональные стропила;

Ветровые балки и подкосы – это распорки, которые увеличивают прочность крыши;

Кобылки – это доски, которые образуют нужный свес крыши.

От конструкции крыши зависит, какие детали могут использоваться при строительстве, например, карнизы над окнами или крыльцом, обрешётка.

Перед началом строительства необходимо произвести расчёты количества сырья, так же определится, какой будет крыша размером и формой, затем сделать чертёж.

Технология возведения

Для распределения нагрузки стропильной системы и внешних факторов, на основные стены укладывают мауэрлат и лежни.

Для них используют брус сечением 100×150 мм или 150×120 мм, в некоторых случаях укладывают железобетонные балки.

• • Кладут брус на стены и присоединяют его при помощи специальных шпилек, эти шпильки встраивают ещё на стадии строительства стен, при строительстве деревянного дома опорой служит верхний венец.
  • Гидроизоляцию выполняют из рубероида, его укладывают по среди мауэрлата и стены.
  • На несущие перегородки укладывают лежни, на них в следствие установят опорные стойки. Стойки ставят на усиленные балки перекрытий, если внутренние перегородки строения отсутствуют.
  • Из досок сечением 50×200 изготавливают перекрытия, а из бруса сечением 100×200 мм или из двух досок выполняют балку, на которую ставят стойку, так как она несёт на себе повышенную нагрузку.
  • Опорные стойки ставят на балки перекрытий или лежни, их выравнивают при помощи отвеса, или водяного уровня, затем закрепляют на время подпорками из досок.
  • Стойки закрепляют к лежню или перекрытию уголком или металлическими накладками. В случае вальмовой крыши стойки устанавливают по центру в ряд. Шаг между ними должен составлять не больше двух метров. При строительстве шатровой крыши стойки устанавливают по диагональной линии от угла на одинаковом расстоянии. Высота стоек определяется проектом крыши.
  • Прогоны кладут на стойки. При строительстве вальмовой крыши простой конструкции —  это коньковый прогон, он уложен на стойки и формирует конёк крыши. В случае строительства шатровой крыши прогоны кладут на стойки в виде прямоугольника и крепят их на уголок саморезами.

Монтаж стропильной группы и обрешетки

На обычной вальмой крыше боковые стропила ставят так же, как насланные стропила на двускатной крыше.

К коньковому брусу в месте, где находится крайняя стойка, прикладывают доску шириной идентичной ширине доски стропил (150 мм) и по ней делают шаблон.

• На заготовке размечают верхнюю отметку и выпиливают.
• Затем заготовку прикладывают к коньку и отмечают нижний запил, он будет опираться на мауэрлат.
• В местах, где установлены боковые стропила, прикладывают шаблон к коньковому прогону, для подгонки каждого стропила.
• Подходящие по шаблону и размеченные стропила выпиливают. Готовые стропила устанавливают на коньковый прогон и мауэрлат и прикрепляют.

Расстояние между стропилами должно составлять от 0,5 до 1.5 м.

Из двух соединённых досок делают диагональные стропила, так они несут на себе повышенную нагрузку. Заготовку для диагональных стропил выполняют вышеприведённым способом.

Запилы на досках для диагональных стропил необходимо сделать под углом в 45 градусов к плоскости доски, так как снизу они опираются на угол мауэрлата, а сверху на стойку. Нарожниками заполняют пролёты между диагональными стропилами на вальмовых скатах.

• Нарожники размещают с расстоянием равным расстоянию между стропилами. Они опираются сверху на диагональное стропило, а снизу на мауэрлат. Для их изготовления берут не толстые доски так они, не несут на себе особой нагрузки.
• Шпренгели — вертикальные опоры их устанавливают для разгрузки нижней четверти диагональных стропил. Такие стойки устанавливают идентично коньковым стойкам.
• Подкосы устанавливают под боковые стропила, их упирают снизу в балку перекрытия или лежень, а сверху к горизонту под углом в 45 градусов в стропильную ногу.

Делаем обрешётку

Перекрывать четырёхскатную крышу, возможно, любым доступным материалом.

При перекрытии сложных крышЧ мягкую кровлю, в таком случае необходимо сделать обрешётку из фанеры.

От планировки дома и других факторов, зависит утепление крыши должно быть произведено согласно правилам

. Строительство четырёхскатной крыши дело не лёгкое, но если вы обладаете столярным мастерством, необходимыми навыками, инструментами и парой друзей, которые готовы прийти вам на помощь эта задача будет вам по силу.

Для своего строения вы можете выбрать другой вид крыши, а четырёхскатная крыша идеально подойдёт для большого дома.

Но прежде чем начать любое строительство, вам нужно будет опередить, что точно вы хотите построить и каким должно быть строение, выделить средства и определить примерное время для строительства.

Главное иметь силы, желание и средства. Желаем вам удачи и вдохновения!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Источник: https://domsdelat.ru/krisha/kak-sdelat-chetyrexskatnuyu-kryshu-dlya-doma-stropilnaya-sistema.html

Как сделать четырехскатную крышу дома своими руками

Выбор крыши для строения — самый важный момент в проектировании дома, ведь от ее вида будет зависеть внешний облик нового «детища». Существует несколько вариантов крыш, которые отличаются как количеством скатов, так и формой конструкции. Вальмовую (или четырехскатную) крышу без преувеличения можно «обозвать» хитом во многих европейских странах.

В последнее время она начала довольно шустро отвоевывать место под солнцем даже на постсоветском пространстве. Конструкция эта гораздо хитроумнее, чем более привычная двускатная, потому в вопросе, как сделать четырехскатную крышу дома своими руками, придется досконально разбираться, иначе придется вспомнить печальный опыт пары сказочных нерадивых поросят.

Комбинированная крыша

Такая сложная конструкция требует внимания профессионалов, так как может содержать элементы сразу нескольких типов крыш, что делает задачу практически невыполнимой для новичков в «крышестроении».

Есть и еще разновидности, которые также не по силам человеку без опыта: датские, многоскатные и мансардные вальмовые крыши.

Рассмотрим элементы четырехскатной крыши

Набор элементов похож на «экипировку» двускатной крыши, а из-за особенностей сооружения к ним добавляются и те, что присущи конструкциям с 4 скатами.

1. Балки, подкосы. Важные распорки, отвечающие за прочность будущей крыши.
2. Коньковый прогон (или конек). На него опираются стропильные ноги конструкции, у шатрового сооружения элемент не нужен.
3. Лежни — брусья, служащие опорой всей конструкции. Кладутся на несущие стены.
4. Мауэрлат — «фундамент» крыши. Монтируется к наружным стенам.
5. Нарожники — короткие стропила — доски, служащие для крыши каркасом. Укладываются на диагональные стропила.
6. Стропила. Вальмовая классическая конструкция предполагает два их типа — диагональные и боковые. Первые формируют треугольные скаты, вторые образуют трапециевидные. Шатровая конструкция, по понятным причинам, лишена стропил боковых.
7. Стойки и шпренгели. Служат поддержкой для элементов стропильной системы.
8. Ригели. С их помощью фиксируются боковые стропила.

Наличие или отсутствие дополнительных элементов определяется только выбранным проектом четырехскатной крыши. Поэтому сначала делается эскиз, потом чертеж, позволяющий составить полный список необходимых материалов.

Монтаж мауэрлата

Любая крыжа со скатами начинается с этого этапа, но в случае вальмовой крыши мауэрлат монтируется на все 4 внешние стены. Для операции понадобится подходящий деревянный брус. Лучше, если сечение будет одним из следующих: 10х10 см, 10х15 см или же 15х15 см. Если стены строения выполнены из камня, то оптимальным решением станет монолитный пояс из железобетона, в который заранее монтируются шпильки, резьба их должна быть, по крайней мере, не менее М12.

Но в частном строительстве более популярно дерево, потому что материал и легок, и удобен в обработке. Но предварительно необходимо сделать гидроизоляцию. Эта роль достается рубероиду, который кладется в несколько слоев. Монтируются части мауэрлата внакладку, чем больше точек соединения, тем надежнее будет сооружение. Углы дополнительно должны быть связаны скобами, уголками и пластинами из металла.

Укладка лежней

Это следующая важная веха при создании четырехскатной крыши. Лежни укладывают на внутренние перегородки, где будут располагаться опорные стойки. Когда несущих перегородок не существует, или же они находятся не по центру, то придется заниматься установкой усиленных балок перекрытия, подходящие доски имеют размеры 5х20 см. Балка для стоек должна обладать «недюжинной силой», потому для нее или сращиваются две доски, или берется брус 10х20 см.

Установка опор для конькового прогона

К балкам (или же лежням) крепятся опоры, после чего правильность положения проверяется отвесом или уровнем. Если все в порядке, стойки временно закрепляются досками-подпорками, которые монтируются саморезами. К перекрытиям или лежням они присоединяются пластинами из металла и уголками.

Если ваша крыша вальмовая, то необходимо, чтобы расстояние между стойками для конькового бруса не превышало 2 метров. В случае шатрового сооружения стойки должны располагаться на диагональных линиях, на одинаковом расстоянии от углов. Высота стоек зависит от проекта крыши.

После окончания «войны» со стойками можно начать укладывать коньковый прогон на вальмовую крышу, и сооружать прямоугольный — для шатровой. Крепятся элементы саморезами и уголками.

Приступаем к стропильной системе

Процесс укладки боковых стропил для четырехскатной крыши ничем не отличается от операции с обычной двускатной. Начинается укладка с создания шаблона из доски, ширина которой должна быть аналогичной будущим стропилам, а вот толщина подойдет любая, например, 25 мм. На нем размечаются верхний и нижний запилы, затем они выпиливаются, проверяют их соответствие во всех местах, где будут находиться стропила.

В случае идеального попадания в размер останется быстро выпилить по шаблону все боковые элементы. Монтируют готовые изделия к коньковому брусу и мауэрлату саморезами, уголками или с помощью скоб. Рекомендуемый стропильный шаг — 50-150 см.

Диагональные стропила — всему голова

На них нагрузка высока, потому придется срастить пару досок в толщину. Шаблон делается так же, как и боковой, отличие единственное — делать выпил в нижней части его нужно под углом в 45°, так как эти стропила будут опираться на угол здания.

Между этими стропилами монтируются нарожники, верхняя часть которых должна опираться на них, а нижняя — «покоиться» на мауэрлате. Толщина доски здесь может быть не такой большой, потому что нагрузка на нарожники не столь велика. Верхняя часть запиливается, половина этих укороченных стропил выполняется по данному шаблону, другая делается зеркально противоположной.

Установка дополнительных стоек: шпренгели

Диагональные стропила, расположенные «во главе угла», подвергаются большей нагрузке. Особенно в нижней части. Этот недостаток способны исправить стойки, называющиеся шпренгелями. Нижний их конец должен упираться в лежень или балку, верхний же в стропило, угол — 45°.

Окончание работ — обрешетка

Четырехскатные крыши не ограничивают хозяев в выборе материала для кровли. Все чаще стала использоваться мягкая черепица, которая требует фанерной обрешетки. Необходимость в утеплении зависит от проекта строения: если предусмотрена мансарда, то утеплению — быть. В иных случаях утеплитель укладывается на перекрытия.

Лучше понять, как сделать четырехскатную крышу дома своими руками, помогут видео, которых видимо-невидимо на просторах Интернета. Оптимальным же вариантом будет участие в процессе у знакомых, хотя бы минимальное. Тогда вы сможете сказать себе, что это нелегкое дело вам покорится.

Посмотрите видео по теме, будьте так любезны:

Источник: https://dom-i-remont.info/posts/kryisha/kak-sdelat-chetyirehskatnuyu-kryishu-doma-svoimi-rukami/
