Как сделать стропильную систему двухскатной крыши?

В этой статье:

Монтаж стропильной системы двухскатной крыши

Стропильная система – основа любой кровли. Сложность или доступность стропильной конструкции зависит от выбранного типа крыши. Сегодня мы поговорим о наиболее простом варианте – системе стропил для двухскатной крыши. Об устройстве кровельного каркаса, особенностях и функциях его элементов, и как выполняется стропильная система двухскатной крыши своими руками, рассказывают опытные специалисты.

Двускатная крыша: виды и преимущества

Напомним, что двускатная крыша – это вид кровли, состоящий из двух плоскостей (скатов), соединенных под углом определенного градуса. Она может быть простой (симметричной либо ассиметричной) и сложной – ломанной.

Рациональность выбора кровли из двух скатов определяется такими ее преимуществами:

Экономичность и простота возведения, в сравнении с другими кровельными конструкциями.
Легкость и доступность обслуживания в любое время года.
Надежность и прочность при ветре, снегопаде, граде и прочих природных воздействиях.
Возможность обустройства мансарды.
Более качественная гидро- и теплоизоляция.

Необходимый теоретический минимум для возведения стропильной системы

Конструкция скатной крыши выполняется из металлических или деревянных балок. Металл – более «проблемный» материал. Он утяжеляет всю кровельную систему, быстро охлаждается и нагревается, более сложен в монтаже и требует применения профессионального сварочного оборудования. Исходя из этого, в строительстве частных домов (особенно, своими руками) используется преимущественно древесина.

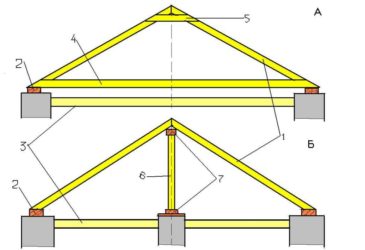

Есть два основных варианта выполнения стропильной системы для двухскатной крыши – устройство висячего типа (у каждой стропильной ноги есть две точки опоры) и наслонный способ (стропила соединены внизу затяжкой, образуя треугольную ферму, посередине установлена несущая балка). Наслонная конструкция необходима, если между несущими стенами имеется расстояние больше 10 метров. Посмотрите на изображение:

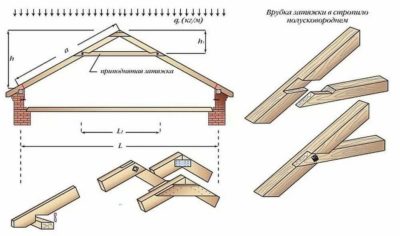

Их чего состоит система стропильных элементов? Представим 3Д проекцию. Скелет крыши состоит из мауэрлата (стропильной основы), стропильных ног, конька, стоек, прогонов, лежня, затяжек, подкосов и обрешетки. Мауэрлат, лежень и затяжки – нижние детали системы, на которых возводится вся будущая крыша. Сначала ознакомьтесь с иллюстрацией ниже, а затем рассмотрим каждый элемент отдельно:

Мауэрлат – основа всех основ

Мауэрлат представляет собой брус из цельного дерева (преимущественно хвойных пород) сечением 10-15 см. Это оптимальные размеры для нужной прочности и долговечности всей кровельной конструкции. Брус укладывается на несущие стены дома для перераспределения на них распорной нагрузки.
Есть два способа монтажа брусков стропильной основы – с передачей нагрузки на стены и без передачи тяжести. Выбор варианта крепления мауэрлата должен зависеть от тяжести кровельной системы, покрытия, толщины несущих стен и периметра крыши.

При последнем варианте мауэрлат укладывается в карман, ближе к внутренней грани стены, и крепится на деревянные пробки скобами (каждая пробка соответствует размеру кирпича и является частью верхнего ряда кирпичной кладки).

Бруски, принимающие нагрузку, монтируются на несущие стены сверху с помощью анкеров. Мастера советуют класть жесткую раму на бетонное основание в виде пояса в стене. Под мауэрлат обязательно укладывается качественная гидроизоляция.

Подробности узнать можно из видео:

Лежень – базовый распределитель нагрузки

Лежень выполняет функции, сходные с мауэрлатом, и имеет такие же размеры. Балки укладываются на внутренние несущие стены, чтобы равномерно распределять нагрузки от вертикальных стоек и подкосов.

Мастер-класс по монтажу лежней смотрите на иллюстрации:

Стропильные ноги – ребра кровельного скелета

Стропила можно назвать главной составляющей кровельного каркаса. Этот элемент нельзя не использовать или заменить другой деталью. Ноги стропил – это деревянные брусья, размер сечения которых может варьироваться от 5 до 15 см. Стропила опираются на мауэрлат и соединяются между собой коньком.

Процесс монтажа стропил можно посмотреть на этом видео:

Конек – маленький нюанс с большим значением

Завершающий элемент стыка двух скатов называют коньком крыши. Это ребро, расположенное вертикально в самой верхней точке кровли. В месте примыкания стропил монтируется коньковый прогон. После на него и устанавливается конек крыши. Этот элемент скрепляет стропила, выполняет вентиляционную функцию и придает кровле эстетичность.

Стойки – приемники основных нагрузок

Стойки – мощные балки, принимающие часть нагрузки стропильной конструкции. Они устанавливаются вертикально, как правило, по центру фермы. Если проект предусматривает мансарду, то стойки размещают с двух сторон, ближе к скатам крыши. Когда мансарда делится на две комнаты, то стойки располагают и по центру и по бокам.

Прогоны – поддержка стропил

Коньковый и боковые прогоны служат усилителем жесткости стропильных ферм. Чем больше нагрузка на систему (снежные зимы, тяжелое кровельное покрытие, большая площадь крыши и пр.), тем больше прогонов должно быть установлено на скатах крыши.

Затяжка – соединитель стропильного элемента

Эта деталь конструкции выполняет функцию фиксации стропил у основания. Таким образом, формируется стропильный треугольник – ферма. Затяжки могут не устанавливаться в системах наслонного типа.

Подкосы – крепость конструкции

Подкосы служат опорой стойкам и укрепляют все элементы конструкции. Специалисты рекомендуют устанавливать подкосы под углом 450. Это повышает прочность системы и защищает ее от деформации под влиянием снежных масс и ветра.

Обрешетка – основа для кровельного пирога

Обрешетка – горизонтальные деревянные рейки сечением 40-50 мм, расположенные на скатах перпендикулярно стропилам. Главное предназначение обрешетки – фиксация кровельного материала. От его типа и зависит частота и толщина обрешеточных реек. Кроме того, обрешетка помогает передвигать материалы во время кровли и служит дополнительным элементом прочности конструкции.

Элементы свеса – завершающие моменты

Край кровельной системы называется свесом. Это выступ стропильной системы над стеной примерно на 40 см. Короб свеса состоит из таких элементов: кобылки (рейки соединения со стропилами), лобовые и карнизные доски. Предназначение свеса – защита стен от намокания во время дождей и таяния снега.

Пошаговое руководство по монтажу стропильной системы двускатной крыши

Для начала предлагаем ознакомиться с иллюстрацией, которую мы приготовили для вас:

А теперь рассмотрим три основных этапа процесса устройства стропильной системы простой двускатной крыши:

1 этап: Расчеты и составление проекта

Начинать работу следует с подготовки проекта крыши. Он будет содержать все размеры, формы и типы креплений элементов конструкции. Для создания качественного проекта нужно произвести такие расчеты:

Расчет постоянных и переменных нагрузок на стропильную систему. К постоянным нагрузкам относят вес кровли и отделочных материалов (мансарда также учитывается дополнительно). Переменные нагрузки – это сила ветра, дождя, снега и пр. Максимальной можно считать основную нагрузку до 50 кг на квадратный метр кровли, а переменную – до 300 кг (учитывая возможные снежные завалы).
Учет сейсмической активности, штормовых ветров и особенностей месторасположения дома. Например, если дом окружен другими зданиями, то нагрузка на кровлю значительно снижается.
Выбор угла наклона двухскатной крыши. При расчете угла наклона во внимание берутся такие факторы: чем выше угол, тем больше материалов уйдет на крышу (и денег, соответственно); наклон зависит от кровельного материала – чем мягче кровля, тем меньше угол наклона (например, для мягкой черепицы выбирается угол 5-200, а если вы используете шифер или ондулин, необходимо выбрать наклон 20-450).
Расчет шага и длины стропил. Длина шага между стропильными фермами варьируется от 60 до 100 см. Чем тяжелее покрытие кровли, тем чаще нужно распределять стропила. Для расчета длины стропилины используем теорему Пифагора, принимая стропильную ногу за гипотенузу треугольника. Первой стороной будем считать половину ширины дома, а второй – выбранную высоту крыши. Затем к найденной нами гипотенузе прибавим еще 60-70 см запаса.

Когда все расчеты произведены, нужно сделать чертеж деталей, соединений и всего проекта в целом.

2 этап: Приобретение и подготовка необходимых материалов и инструментов

Для работы необходимо приобрести пиломатериал, согласно расчетам, болты, уголки, анкера и прочие соединительные детали, и подготовить соответствующие инструменты (дрели, уровни, метры, лобзик и пр.). Древесина для несущих балок и стропил должна быть цельной и качественной – сучки и червоточины недопустимы.

Антисептическая, противокоррозионная и противопожарная обработка древесины – обязательный момент на этом этапе. С материалом можно начинать работу через сутки после обработки.

3 этап: Монтаж стропильной конструкции крыши

Монтировать кровельный каркас лучше в сухую не ветреную погоду, чтобы не сталкиваться с дополнительными сложностями во время работы. На этом этапе мы остановимся более подробно и рассмотрим пошаговую инструкцию монтажа стропильной системы.

Установка стропильной системы: пошаговое руководство

Шаг 1. Укладка мауэрлата и лежня. Лежня может и не быть, если внутри дома больше нет несущих стен. Перед тем, как уложить мауэрлат на стены, необходимо выстелить гидроизоляционный материал, например, рубероид. Отмеряем ленту нужной ширины, отрезаем и стелим гидроизоляцию на край стены (где будет установлена рама).

Размечаем балки нужного сечения и длины, делаем обрезку и начинаем формировать раму основы. Мауэрлат должен располагаться с внешнего края стены (если запланирована висячая конструкция) или в специальной нише на стене перед порогом (если система кровли — наслонная). Лежни под стойки укладываются на внутренние несущие перегородки. Крепится мауэрлат к стене и деревянным пробкам скобами, шпильками и анкерами.

И предлагаем ознакомиться с иллюстрацией, которую мы для вас подготовили:

Укладывая раму по всей длине стены, мы можем столкнуться с необходимостью соединений бруса основы. Выполнять их следует путем распила брусков под углом строго в 90 градусов. Крепление осуществляем качественными болтами.

Как не повредить кирпич или блоки при поднятии досок для крыши?

Выберите край стены, через который удобнее всего подавать балки для кровельного каркаса. Этот край нужно защитить деревянным угольником. Подойдут два обрезка черновой доски длиной около метра, которые нужно сбить между собой под прямым углом. Наденьте угольник на внешний край рабочей стены. Теперь можно поднимать доски, не боясь повредить ими стены или подоконники.

Шаг 2. Монтаж стропил. Первым делом необходимо установить крайние стропила. Для того, чтобы стропила держались ровно, устанавливаем стойки по центру. Стойки крепим к мауэрлату с помощью железного уголка и саморезов. Эта временная деталь убирается после установки всех стропил. Скрепляем крайние стропилины ригелями и устанавливаем коньковый прогон. Тип крепления – металлический уголок, саморезы и шпильки.

На иллюстрации показан процесс монтажа стропильных ног и крепление стропил к прогону:

А вот как крепить стропила к мауэрлату:

Между крайними фермами обязательно нужно натянуть строительную нить, по которой мы будем ровнять все стропилины ската.

Теперь монтируем все стропильные элементы по заранее размеченной схеме. Стыкуем стропила над коньковым прогоном.

Подробнее о процесс монтажа стропил смотрите в этом видеоролике:

Как усилить прочность стропил: совет эксперта

Укрепить стропильные ноги поможет система специальных стоек. На мауэрлат крепятся деревянные бруски из досок такой же толщины, что и стропила. Бруски должны быть закреплены с шагом, равным выбранному расстоянию между стропильными ногами по разметке. Длина каждой доски – примерно 40 см. Эти стойки будут передавать нагрузку на мауэрлат и несущие перекрытия. Бруски нужно закрепить к основе стальными уголками. Теперь стропильные ноги нужно установить так, чтобы один бок каждой прилегал к стойке. Затем с другой стороны каждой стропилины крепим такую же стойку и схватываем все три детали шпильками 12 мм.

После монтажа всех ног стойки подрезаются заподлицо скосу стропилин со стороны улицы. Изнутри между стойками образуется пустой угол, который нужно закрыть деревянным треугольником (можно использовать обрезки от скосов).

Все стропильные ноги следует дополнительно укрепить ригелями, стойками, подкосами и усилить стыки металлическими пластинами. Полный процесс укрепления стропил можно посмотреть на видео:

Шаг 3. Гидроизоляция и обрешетка. На готовые стропильные ребра нужно уложить качественный гидроизоляционный паропроницаемый материал под обрешетку. Заход изоляционного полотна (лист на лист) делается на 15 см. На гидроизоляцию набивается контр обрешетка из деревянных реек по ребрам стропил. Сверху устанавливается обрешетка из таких же реек перпендикулярно к стропильным ногам.

При монтаже каркаса нужно учитывать наличие дымохода и обязательную вентиляцию конька. Расстояние между досками обрешетки в среднем – 300 мм. Такая схема подходит для всех видов твердой кровли. При выборе мягкого кровельного материала обрешетка делается сплошной из листов влагостойкой фанеры.

Стропильная система готова. Теперь пришла очередь монтажа кровельного материала, внутреннего утепления крыши и обустройства мансарды (если таковая предусмотрена проектом).

Итак, пришло время ответить на главный вопрос нашей темы: а стоит ли делать это все своими руками? Не верьте тому, кто скажет вам, что это – легко и просто. Но если у вас золотые руки и огромное желание сделать качественную крышу «для себя», то вперед! Желаем вам удачи!

Источник: http://stroykrishu.ru/montazh-stropilnoj-sistemy-dvuhskatnoj-kryshi.html

Устройство стропильной системы двухскатной крыши своими руками

Золотые руки веб-мастера
: 14.02.2019 12:57
631
Время чтения (минуты): 1

Конструктивно двускатная конструкция крыши наиболее простая в изготовлении. Она может иметь несколько отличающихся видов: ломаная, ассиметричная и симметричная, но в целом ее конструкция выглядит примерно одинаково во всех случаях. В отличии от других видов, устройство стропильной системы двухскатной крыши своими руками выполнить сможет любой, имеющий строительные навыки, человек.

Двускатная конструкция — самая популярная для обустройства крыши дома

Элементы конструкции стропильной системы

стропильная нога – это наклонная балка из бруска с сечением 150х50 мм, соединяющая конек и мауэрлат. На этот элемент ложится основная нагрузка всей кровли, поэтому стропильные ноги нужно располагать на расстоянии 60-120 см. между собой, в зависимости от вида материала для кровли и планируемых нагрузок;
лежень представляет собой брус, аналогичный мауэрлату, лежащий на внутренней перегородке. В него опираются центральные стойки. У висячей стропильной системы двухскатной крыши, устройство которой несколько отличается от наслонной, этот элемент отсутствует;
затяжка соединяет между собой две противоположные стропильные ноги в висячей системе, образуя вместе с ними треугольник. Служит для того, чтобы они не разъехались;

Стропила двускатной крыши

стойки подпирают конек и упираются в центральную несущую стену здания. Они принимают часть нагрузки всей кровли и передают на стену. Изготавливают стойки из бруса;
подкосы соединяют стропильные ноги с жесткими несущими элементами: стойками и затяжками. Это в несколько раз увеличивает жесткость конструкции;
обрешетка набивается на стропила двускатной крыши сверху. Делают ее из досок толщиной до 30 мм. Может быть сплошной, разреженной и из листовых материалов. Обрешетка несет функцию опорной плоскости для кровли, а также придает дополнительную жесткость всей стропильной системе двухскатной крыши. Устройство обрешетки того или иного типа зависит от требований, предъявляемых к кровельному материалу;

Стропильные системы наслонного типа

конек – это брусок, соединяющий все стропильные ноги в местах их крепления друг к другу в верхней части крыши. Он имеет горизонтальное расположение;
свесом называется, выступающая за стены до 40 см, часть стропильных ног. Он нужен для того, чтобы дождевая вода не мочила стены;
кобылки – это дощечки, прибиваемые к стропильным ногам в случае отсутствия свеса. Они играют роль удлиняющих элементов.

Стропильные системы висячего типа

Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.

Монтаж стропильной системы своими руками

Порядок проведения работ при сооружении стропильной конструкции может быть следующий:

установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
укладка лежня производится аналогично сооружению мауэрлата;

Устройство стропил для сруба

на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
все стойки соединяются между собой коньком, который должен лечь строго горизонтально.

На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

Стропильная система для двухскатной крыши

Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.

В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.

Схема строения стропил для двухскатной крыши

Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.

Сделать это можно двумя способами:

Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется.

Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.

Удлинение стропильных ног с помощью кобылок

Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.

Устройство обрешетки и мелких элементов

Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.

Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.

Стропильная система двускатной крыши — вид изнутри

Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.

Установка стропильной системы двухскатной крыши (видео)

Источник: https://ibuildrussia.ru/ustrojstvo-stropilnoj-sistemy-dvuxskatnoj-kryshi-svoimi-rukami

Как правильно сделать двухскатную крышу своими руками – пошаговая инструкция по конструкции и строительству двухскатных крыш

Крыша дома – это один из основных составляющих элементов дома. Она представляет собой верхнюю конструкцию здания, без которой сложно себе представить комфортное проживание.

Основными функциями крыши являются защита от снега, дождя и иных осадков, а также сохранение тепла в холодное время года и защита от перегрева в летние месяцы. В наши годы существует большое разнообразие крыш на любой вкус и кошелек.

Однако самыми распространенными и популярными в любые времена являются двухскатные крыши, которые являются универсальными, незатратными и простыми в установке. О том, как правильно сделать двухскатную крышу своими руками мы поговорим в сегодняшней статье

Конструкция двухскатной кровли является наиболее распространенной в частном строительстве. Как понятно из названия данного вида крыши, она выполняется в виде двух скатов или, проще говоря, в виде треугольника. Такие крыши легко и быстро монтировать, они достаточно долговечны и их внешний вид находит множество поклонников, так как сочетает в себе вид русской избы и современной постройки. Обладая необходимыми знаниями, ее можно сделать самостоятельно, используя доступные инструменты.

Устройство стропильной системы двухскатной крыши

Стропильная система современной двухскатной крыши состоит из множества элементов, каждый из которых равномерно перераспределяет вес конструкции и грамотно передает ее на стены дома. На рисунке ниже показана конструкция двухскатной крыши дома с ее основными узлами и элементами стропильной системы.

Разберем каждый из элементов, показанных на схеме, отдельно:

Стропильная нога — основная часть в конструкции стропильной системы двухскатной крыши, представляющая собой наклонный элемент, прокладываемый через всю кровлю. Для его создания выбираются наиболее прочные брусья, поскольку стропильная нога помимо веса кровельного материала и обрешетки может нести на себе вес осадков в виде снега;
Мауэрлат — так называемый «фундамент» крыши, являющийся основной опорой для всей конструкции, распределяющей нагрузки на стены. Представляет из себя брус или толстую доску, на которую опираются стропильные ноги и который является «прокладкой» между стеной и кровлей;
Затяжка (стяжка)— распорка, лежащая в основании треугольника, усиливающая прочность. Затяжка выполняет двойную функцию, так как к нижней ее части монтируется потолок;
Прогоны — коньковые крепятся в верхней части, боковые в центре стропильных ног. Задача прогонов — удержание стропильных ног от падения и «складывания»;
Стойка — располагается в центральной зоне, непосредственно под коньком. Служит опорой, передает нагрузку на затяжку;
Лежень — дополнительный элемент, на который опирается стойка;
Обрешетка — доски, которые монтируются поперек стропил. Обрешетка предназначена для укладки на нее кровельного материала (в самом простейшем случае) и для обеспечения дополнительной жесткости всей стропильной системы.

Данная схема крыши является универсальной для множества построек, но в зависимости от сложности конструкции сюда могут добавляться специальные элементы, придающие устойчивость и жесткость всей стропильной системе.

Угол наклона двухскатной крыши

Выбор приемлемого угла наклона крыши является значимой задачей, но у многих строителей она отходит на второй план, что неверно. Стандартными считаются так называемые щипцовые сооружения, имеющие прямые скаты. Оптимальный угол наклона двухскатной крыши составляет в среднем 30°-45° (за основу берется угол в основании равнобедренного треугольника).

От выбора угла наклона будет зависеть, насколько хорошо верхняя часть дома станет противостоять следующим факторам:

нагрузка от ветра и дождя;
давление выпавшего снега;
вес отдельного объекта, находящегося на крыше, например, человека.

Первые два пункта необходимо учитывать с особой тщательностью, так как просчет в выборе наклона крыши может стоить больших финансовых потерь и здоровья в случае обрушения.

Пример: чем больше угол, тем меньше нагрузка на кровлю от осадков, однако возрастает угроза повреждения ветром из-за создаваемой парусности (крышу просто может сдуть). Также повысится шумовой эффект, если кровельным материалом выбран металл.

Важно обратить внимание на рекомендации производителей, касающиеся использования того или иного продукта. Взгляните подробнее:

Рулонные материалы: предварительно рассчитывается количество слоев. Чем их больше, тем ниже можно делать крышу. Двойной настил — от 10-15°;
Наборные элементы: к ним относится черепица (в том числе мягкая) и шифер. Угол наклона стропил выставляется от 20°;
Металлочерепица: придерживаться следует уклона от 14°;
Профнастил: его листы должны размещаться под углом от 12°;
Ондулин: разрешается придерживаться показателя от 6°.

Таким образом при проектировании крыши и выборе угла наклона важно заранее знать каким кровельным материалом вы будете ее покрывать. Как видно, минимальный угол наклона двухскатной крыши может быть 6°.

Виды стропильных систем для двухскатных крыш

Большинство стропильных систем для двухскатных крыш делится на два основных вида — висячая и наслонная. Первый вид является наиболее распространённым. Разберем подробно оба вида.

Висячая стропильная система двухскатной крыши

Данный вид кровельных конструкций используется исключительно в случае, когда стены дома находятся на расстоянии до 10 м друг от друга и между ними нет опорных перекрытий. Стропила (ноги) стыкуются только с боковыми частями дома в виде мауэрлата. Минусом двухскатной крыши с висячими стропилами является возможность ее повреждения из-за распирающей нагрузки, так как между стропилами в данном случае не предусмотрены растяжки.

Наслонная стропильная система двухскатной крыши

Отличием наслонных конструкций является наличие дополнительной подпорки в виде стены или другой опоры. Наслонная стропильная система устанавливается с опорами, которые крепятся на промежуточные стены. Данная конструкция позволяет закрывать большие пролеты без ущерба жесткости всей стропильной системе.

Отдельно стоит рассказать еще о нескольких видах двухскатных крыш. По конструкции двухскатная крыша может быть выполнена в следующих вариантах:

симметричная двухскатная крыша;
ассиметричная двухскатная крыша;
двухскатная ломаная крыша.

Отличия данных конструкций понятны из названия. В зависимости от проекта вашего дома и от дизайнерских решений крыша может быть ассиметричной, то есть иметь разные углы наклона в основании. Такая крыша немного сложнее в монтаже, нежели обычная симметричная крыша, имеющая в своем основании равнобедренный треугольник, но опытному мастеру не составит труда возвести такую конструкцию.

Также весьма распространена двухскатная ломаная крыша. Стропила такой крыши как бы немного обломаны у основания. Такие крыши практически не задерживают на себе осадки и позволяют выиграть в чердачном пространстве для обустройства мансарды.

Расчет двухскатной крыши

Часто у начинающих строителей перед проектированием и расчетами на закупку материала возникают вопросы по поводу того, как узнать длину стропил двухскатной крыши. Для этого важно на этапе проектирования знать, какой будет ширина здания, для подбора стропил стандартного размера, чтобы не пришлось их сращивать, жертвуя их несущей способностью. Вместе с этим нужно не забыть об угле наклона крыши. Все эти факторы в конечном итоге будут влиять на расчет длины.

Итак, для вычисления длины стропил такой крыши нужно разделить треугольник, образованный стропильной системой на два прямоугольных треугольника. Дальше, зная ширину здания и угол наклона крыши можно определить высоту конька двухскатной крыши. Зная два катета прямоугольного треугольника и используя теорему Пифагора, можно вычислить гипотенузу каждого прямоугольного треугольника, которая и является необходимой длиной стропил нашей крыши.

В итоге, для определения окончательной длины, к полученному значению нужно прибавить еще 30-50 см. для обеспечения свесов крыши.

Все проведенные расчеты по определению высоты конька (она же высота фронтона) и длины стропил наглядно показаны на изображении:

Из всего вышесказанного можно сделать вывод, что двухскатная крыша является наиболее дешевым и универсальным видом кровли для частного дома. Есть примеры, когда с помощью подручных средств люди возводили двухскатную крышу самостоятельно в одиночку. Но все же советуем вам пользоваться помощью специалистов в таких вопросах, ведь грамотно сделанная крыша над головой — это комфорт и уют в доме.

Проектирование конструкции двухскатной крыши дома

Первым и основополагающим этапом постройки двухскатной крыши является ее проектирование. Мы уже говорили о том, что от выбора угла наклона крыши будут зависеть нагрузка, воспринимаемая кровлей, и, как следствие, выбор кровельного материала, который сможет противостоять осадкам и нагрузкам от этих осадков и ветра.

https://www.youtube.com/watch?v=2fSdhbpgj7Y

На данном этапе создаются чертежи конструкции будущей кровли и проводятся все необходимые расчеты. Это необходимо, в первую очередь, чтобы иметь представление об общем виде крыши и ее размерах, а также чтобы учесть все предполагаемые максимальные нагрузки.

После проектирования у вас на руках будет весь пакет документов, в которых будут указаны все размеры будущей крыши, ее площадь для закупки кровельных материалов, полная номенклатура пиломатериалов, используемых в постройке. Наличие списка с номенклатурой пиломатериала позволит не потратить лишних средств на его закупку, так как при строительстве крыши пиломатериал — это основная статья расходов.

После того, как выполнены все проектные работы, переходят непосредственно к строительным работам. При проведении работ своими руками экономится половина бюджета, который мог бы пойти на оплату строителям. При это важно помнить о соблюдении всех норм и правил, чтобы конечный результат оправдал ожидания.

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы. Подробнее о закреплении мауэрата рассказано в данном видео

Установка стропил двухскатной крыши

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно). При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб. Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

На заключительном этапе монтажа двухскатной крыши производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:

Помогла статья? Оцените ее

Источник: https://strhouse.ru/stroitelstvo-svoego-doma/kak-sdelat-dvuhskatnuju-kryshu-svoimi-rukami.html

Установка стропил двухскатной крыши своими руками

Двухскатная крыша, то есть конструкция с двумя наклонными поверхностями это идеальное сочетание простоты, надежности и удобства в эксплуатации. Крыша с двумя скатами легко справляется с нагрузкой от ветра и снега, может быть использована с любым кровельным материалом и экономически выгодна по сравнению с другими вариантами крыш. Кроме того, мансардная крыша позволяет сохранить полезную площадь и обустроить под собой чердак, мансарду или даже целую комнату. Сочетание этих параметров делает мансардную крышу рациональным решением как для частного, так и для коммерческого строительства.

Возвести стропила для двухскатной кровли достаточно просто и своими руками если Вы имеете сравнительно небольшой строительный опыт и помощников. Конструкция этой крыши настолько проста, что не требует специальных навыков и сложных расчетов.

Типы двухскатной крыши

Прежде чем приступить к монтажу двухскатной кровли необходимо определиться с ее типом. Рассмотрим основные из них:

Симметричная мансардная крыша является наиболее распространенным и простым вариантом устройства кровли. Ее плюсы в надежности, равномерном распределении нагрузок на несущие стены, минусы – в трудности обустройства под такой крышей полноценной комнаты из-за наличия глухих углов по обеим сторонам.
Асимметричный двухскатный навес образуется, когда один из углов становится более 45 градусов. Такой тип кровли позволяет располагать под собой жилые помещения, однако, при монтаже такой конструкции важно помнить о более точном и детальном расчете при проектировании, ведь нагрузка на разные стены будет существенно отличаться.
Ломаная с наружным или внутренним изломом кровля позволит расположить под собой полноценный второй этаж, однако, требования к расчетам подобной кровли становятся достаточно жесткими.

Конструкция стропильной системы двухскатной крыши и материалы для нее

Прежде чем приступить к постройке двухскатной кровли рассмотрим ее основные элементы:

мауэрлат распределяет нагрузку от крыши на несущие стены здания, поэтому для мауэрлата выбирают брус из прочной древесины (сосна, дуб, лиственница) сечением 100*100 или 150*150 мм. Возможно также использование мауэрлата из металла, например, швеллера.
Основным элементом стропильной системы является стропильная ногаиз прочного бруса или бревна. То или иное соединение стропильных ног определяют весь внешний вид крыши.
Для придания жесткости каркасу из стропильных ног на определенном расстоянии между стропилами используются затяжки, с помощью происходит завязывание ног в единую конструкцию, и прогоны. На месте смыкания двух стропил устанавливается коньковый прогон, на который в дальнейшем монтируется конек крыши.
Часть нагрузки от веса крыши принимают на себя вертикально установленные в определенный выставленный промежуток брусы, которые носят название стойки для стропил. В зависимости от размера и типа кровли их может быть от одного до нескольких штук.
Для фиксации кровельного материала и передвижения во время строительства крыши на монтируемую конструкцию перпендикулярно стропилам набивают обрешетку.

ВАЖНО: стропильная система двухскатной крыши требует для своей постройки только качественную древесину без повреждений, сучков и червоточин. Для повышения защитных свойств дерева все материалы желательно обработать специальными препаратами.

Расчет схемы стропильной системы двухскатной крыши: какие важные моменты стоит учесть

Расчет нагрузки на стропильную систему – важный и ответственный шаг, от точности которого будет зависеть прочность и долговременность Вашей конструкции. Нагрузки на двухскатную крышу меняются в зависимости от ряда факторов:

к постоянным нагрузкам относится вес всех материалов, использованных для постройки мансардного этажа: самой стропильной системы, обрешетки, утеплителя, кровельного материала и т.д. В среднем величина такой нагрузки колеблется в пределах 40-45 кг на кв. метр.
к переменным нагрузкам относится воздействие ветра, дождя, снега. Важно помнить, что двускатный навес с чрезмерно крутым скатом ветер опрокинет, а с пологим – поднимет.

ВАЖНО: рассчитывая схему стропильной системы и определяя расстояние между стропилами, помните и о весе самой кровли и соотносите ее с возможностями самого здания.

Основные расчеты при создании чертежа двухскатной крыши сводятся к нескольким пунктам:

В первую очередь необходимо определиться с углом наклона конструкции. Минимальный угол наклона должен быть не менее 5°, что возможно при использовании мягкой кровли. Для металлочерепицы, профнастила или шифера минимальный наклон кровли рекомендуется от 20 до 45°. Помните, что от угла наклона будет зависеть и размер внутреннего помещения под мансардой.
Следом за определением угла наклона следует рассчитать какое расстояние между стропилами. Рекомендуемый шаг для жилых домов колеблется в промежутке от 60 до 100 см. Чем тяжелее выбранный Вами кровельный материал и больше внешние воздействия на крышу, тем чаще следует выставлять стропильные ноги.
Следующим шагом необходимо разобраться, как рассчитать длину стропила. Делаем это с помощью теоремы Пифагора, где «а» — высота Вашей будущей крыши, «b» — ширина половины здания. Соответственно, что определить длину стропила необходимо извлечь квадрат из суммы квадратов первых величин. Рассчитанный размер мы рекомендуем увеличить на 60 см для выноса стропил за стену.

Установка мауэрлата

Началом сборки стропильной конструкции двухскатной крыши является установка мауэрлата.

ВАЖНО: мауэрлат должен стоять строго горизонтально, поэтому перед монтажными работами следует проверить уровень стены и при необходимости скорректировать отклонения цементным раствором.

Крепление мауэрлата к верхнему краю стены зависит от типа дома:

для кирпичного строения мауэрлат крепится к верхнему ряду кладки стены;
у деревянного дома основанием для мауэрлата будет верхний венец;
дома, возведенные из легких строительных материалов, таких как газо – или пенобетон, перед монтажом мауэрлата требуют возведения специального армированного пояса, в который устанавливают шпильки.

Связка стены и мауэрлата возможна несколькими способами:

проволокой большого диаметра, которая закрепляется в кладке и двумя концами продевается через отверстия в доске мауэрлата и загибается;
шпильками не менее 12 мм диаметром, на которые насаживается мауэрлат и закручивается гайками;
крепление бруса возможно также анкерными болтами также диаметром 12 мм.

Установка стропил для двухскатной крыши

Стропила – главный элемент для каркаса крыши, от правильного и грамотного монтажа стропил и выбора расстояния между стропилами зависит прочность всей крыши. Изготовление стропильных пар, которые станут основой для Вашей будущей кровли, следует делать по шаблону, чтобы все стропильные пары были абсолютны идентичны друг другу, а крыша получилась ровная и симметричная по всем параметрам.

Способы монтажа стропильной системы:

Устанавливать стропила возможно сразу на высоте. Важно заметить, что выполнять все замеры и подрезки на крыше будет очень проблематично, но такой вариант установки можно полностью выполнить своими силами;
отдельные элементы конструкции стропильной системы можно собрать на земле и затем поставить их на крышу. Минус такого способа заключается в том, что вес получившейся конструкции потребует использование дополнительного оборудования для подъема стропил на высоту.

Разберем, как правильно поставить стропила для двухскатной крыши. Установку стропильных пар целесообразнее начать с противоположных концов будущей кровли. Крепление стропильных ног к основе мауэрлата возможно гвоздями, скобами или уголками со смещением вдоль оси мауэрлата.

Далее, между первыми закрепленными в разных концах крыши стропильными парами следует натянуть веревку для обозначения уровня конька и упрощения монтажа следующих пар, которые монтируются на определенное расстояние между стропилами. Такой способ удобен, если стропильные пары собираются на земле.

Если же монтаж конструкции происходит сразу на высоте, то целесообразней после монтажа крайних стропильных пар установить опору конька и затем к нему крепить стропильные бруски.

Монтаж обрешетки мансардной крыши

Обрешетка – важный элемент двухскатной крыши, которая позволяет удобно перемещать по крыше во время строительных работ и крепить к ней кровельный материал. Какое расстояние при монтаже обрешетки необходимо выбрать в зависимости от выбранного вида кровли:

для мягкой кровли необходимо сделать сплошную обрешетку с минимальными зазорами;
расстояние между обрешеткой в случае профнастила или шифера составить 440 мм;
под металлочерепицу рекомендуется настилать обрешетку с зазором в 350 мм.

Несмотря на видимую простоту, строительство двухскатной кровли требует достаточно хорошей подготовки. Ведь неправильный расчет или ненадежное крепление может испортить всю работу. Однако, стропила для двухскатной крыши своими руками всё таки можно возвести и это под силу даже малоопытному строителю. Главное – неукоснительно следовать нашим советам и не пренебрегать лишними расчетами.

Источник: https://stroicod.ru/vidykrysh/dvuxskatnaya/ustanovka-stropil-svoimi-rukami.html
