Как сделать стропильную систему односкатной крыши?

Как строится односкатная крыша своими руками: пошаговый монтаж и выбор кровельного материала

Односкатные крыши имеют самую незамысловатую конструкцию и используются чаще всего в проектах хозяйственных построек, гаражей, дачных домиков, для придомовых построек.

Система односкатной крыши представляет собой плоскость прямоугольной или квадратной формы, противоположные части которой находятся под наклоном.

Такое расположение возникает за счет разной высоты противоположных стен здания. Односкатную крышу не составит труда соорудить самостоятельно.

В данной статье вы узнаете, как делается односкатная крыша своими руками — пошагово.

Кровельный материал для односкатной крыши

От того, какое кровельное покрытие предусмотрено для внешней отделки крыши, определяют угол наклона односкатной конструкции. Для разного покрытия уклон различен.

Чаще всего для такого рода крыш используют:

Кроме того, при выборе покрытия для крыши с одним скатом следует учитывать природные явления (ветряные нагрузки, снеговые осадки, направление порывов ветра).

Кровельный материал

Как рассчитать количество материала для односкатной крыши

Для верного расчета расходного материала для крыши, имеющей один уклон, необходимо знать размеры ската.

Размеры стропил

Длина стропильной доски зависит от внешнего покрытия, шаг укладки стропильных досок или брусьев. Так, для металлочерепицы рекомендуемый шаг — 30 см, для шифера — 44 см, для кровли с гибким покрытием — произвольный. Кроме того, для крыши с одним уклоном расстояние между стропильными ногами конструкции не должно превышать одного метра. Если брус тонкий, что расстояние между такими досками должно быть меньше.

Для каждого покрытия определяются свои особенности стропильной системы.

Размеры стропил

Количество материала для ветровой доски

Расчет заготовок для ветровой доски производится путем определения разности периметра всего ската и нижней части, которая относится к карнизу. Данный показатель и будет являться размером ветровой доски.

Монтаж ветровой доски

Количество материалов для утепления, гидроизоляции, пароизоляции

Количество расходных материалов для обустройства пирога односкатной конструкции рассчитывается, исходя из периметра ската. Если требуется укладывать основу в два или несколько слоев, то, соответственно, количество умножается на число слоев. В зависимости от особенностей укладки того или другого материала, берется небольшой их запас.

Кроме того, необходимо запастись досками для доборных элементов, чтобы обеспечить вентиляцию, водосток, задерживающие снег элементы.

Гидроизоляция

Устройство стропильной системы

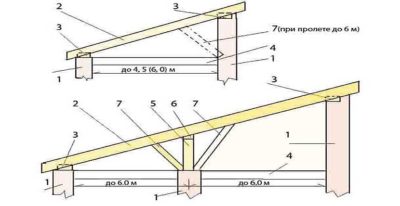

Стропильная система односкатной крыши подразумевает наличие минимума элементов, необходимых для ее монтажа.

Система может быть устроена с дополнительно установленными опорами или же без них.

Система с опорами

Если пролет между крайними стенами больше чем 4,5 м, то целесообразно устанавливать дополнительные элементы (подкосы, стойки, прогоны) для распределения нагрузки по периметру.

Если пролет более 6,5 метров, то надо устанавливать дополнительные опоры в центре помещения. Односкатная система при таком устройстве более надежная и прочная.

Система с опорами

Система без дополнительных опор

Если пролет составляет менее 4 метров, то устанавливаются наслонные стропильные доски, которые имеют опору только на противоположные стены. Такая конструкция является висячей и опорой служат брусья, уложенные на мауэрлат.

Система без опор

Скользящая система

Система, при которой основная нагрузка падает на мауэрлат. При этом брусья крепятся к стенам с помощью скользящих элементов, допускающих временное проседание здание без изменения конструкции кровли. Такая система наиболее распространена для бревенчатых сооружений.

Скользящая система

Устройство односкатной крыши

Кровельный пирог — внутренние слои кровельного покрытия, которые обеспечивают надежность самой крыши, тепло в здании, сухость и уют. Определяющими факторами обустройства кровельного пирога являются назначение сооружения и внешний покровный материал крыши.

Более подробно о расчете кровельного покрытия вы можете прочитать здесь.

Для классической холодной односкатной крыши кровельный пирог состоит их следующих слоев:

• Стропильная система;
• Гидроизоляция;
• Контробрешетка;
• Финишное покрытие.

Если проект предусматривает теплое помещение, то схема кровельного пирога выглядит следующим образом:

• Стропильная система;
• Гидроизоляционный слой;
• Утеплитель;
• Пароизоляция;
• Финишное кровельное покрытие.

В зависимости от того, чем будет покрыта крыша, укладывают контробрешетку на слой пароизоляции.

Устройство кровельного пирога

Односкатная крыша своими руками: пошаговый монтаж

Как сделать односкатную крышу? Для правильного монтажа односкатной конструкции следует сделать ее проект, в котором указаны все размеры расходных элементов.

Также важно определиться, как будет обустроена крыша: с вентиляцией (для бань и жилых помещений) или без нее. При обустройстве вентиляции обеспечивают вентиляционные зазоры между слоями изоляции и боковые отверстия по бокам кровли.

Если в вентиляции нет необходимости (при постройке гаражей, террас), то угол ската такой крыши минимален и ее обустройство требует минимум усилий.

Подготовка работ по обустройству крыши включает в себя наличие нужных материалов и инструментов.

Каркасный дом с односкатной крышей

Материалы, необходимые для монтажа

Основные материалы для оборудования односкатной крыши:

• Бревна (брус). Необходимы для монтажа стропильной системы, мауэрлата. Очень важно, иметь древесину хвойных или лиственных пород и чтоб она не имела показатель влажности более 20%, а брус предпочтительнее выбирать клееный. Диаметр бруса — не меньше 10 см, а бревно не должно быть сечением не меньше, чем 12х12 см. Обязательно все деревянные элементы следует обработать специальными антисептическими препаратами;
• Доска или брус для обрешетки. Желательно, чтобы материал не имел сучков, обладал хорошими качественными показателями. Сечение бруса или ширину доски определяет финишное покрытие крыши;
• Доски обрезные. Необходимы для создания планки торца. Если при покрытии используют металлочерепицу, то для торцевой планки можно воспользоваться доборными элементами;
• Элементы для закрепления. Для крепления всех элементов каркаса используют саморезы, гвозди или анкерные болты. Для каждого вида материала используют разные крепления или совокупность разных креплений для увеличения прочности.

Кроме того, для обустройства пирога теплой кровли следует приобрести пароизоляционный материал, гидроизоляцию, утеплитель, а также кровельный материал с доборными элементами (по необходимости).

Порядок работ

Работы по монтажу односкатной кровли выполняются в порядке:

• Монтаж мауэрлата;
• Установка балок для перекрытия и ног подстропильных;
• Оборудование стропильной системы;
• Монтаж обрешетки;
• Последовательный монтаж слоев кровельного пирога;
• Внешнее покрытие.

Не следует экономить на материалах, так как односкатная кровля должна служить не один десяток лет и сохраняет при этом все свои характеристики.

Односкатная крыша своими руками: чертежи и фото.

Как построить односкатную крышу поэтапно

Чертеж

Стропильная система

Монтаж стропильной системы для односкатной крыши при наличии небольшого пролета подразумевает укладку балок на противоположные стены на расстоянии около 80 см.

Балки крепят к заранее установленному мауэрлату.

На закрепленные балки устанавливают стропила, количество которых должно быть равно количеству балок.

Далее устанавливаются наклонные балки, которые прикрепляют гвоздями к мауэрлату.

Таким образом, готовая стропильная система имеет опору на заднюю стену здания. При этом угол уклона зависит от того, какое покрытие имеет сооружение.

Стропильная система

Крепление мауэрлата

Мауэрлат относится элементу кровли, который устанавливается на несущую стену или устанавливается между балками перекрытия. Мауэрлат является опорой стропильных ног и передает нагрузку от конструкции кровли на стены здания.

Для односкатной крыши мауэрлат изготавливается из брусьев, которые крепят анкерными болтами. При заливке стены необходимо заранее ввинтить анкера для монтажа мауэрлата. Перед укладкой брусьев необходимо уложить слой гидроизоляции.

Следует учесть, что мауэрлат может быть изготовлен из разных материалов, в зависимости от того, из чего сделаны стены. Так, для деревянной конструкции подходят анкерные болты, для пеноблоков — арматура, а для кирпичной стены — отожженная проволока.

Мауэрлат

Монтаж обрешетки

Обрешетка является опорным элементом, на который укладываются все слои кровельного пирога, поэтому необходимо правильно выбрать материал и рассчитать шаг укладки.

Сечение брусьев должно быть примерно 5х5 см. Брусья укладываются поперек стропильной ноги.

Стропильная доска должна на полметра выходить за линию стены.

В зависимости от того, какое кровельное покрытие необходимо укладывать, определяют шаг обрешетки:

• Если покрытие листовое, то достаточно шага в 1,5 метра;
• Для шифера шаг следует делать около 1 метра;
• Под профнастил укладывают сплошную обрешетку.

Стропила крепят к мауэрлату путем врезки в доску под углом.

Обрешетка

Крепление утеплителя, пароизоляции, гидроизоляции

После того, как обрешетка готова, необходимо утеплить кровлю. Для этого укладывают слои в последовательности:

• Гидроизоляционный слой;
• Утеплитель;
• Пароизоляция.

Гидроизоляцию крепят степлером внахлест к обрешетке. При этом не следует материал натягивать, он должен слегка провисать.

Далее укладывается теплоизоляционный слой таким образом, чтобы не возникало воздушных зазоров.

Пароизоляция укладывается в конечном этапе перед укладкой покровного материала.

Пароизоляция и гидроизоляция

Крепление кровельного материала

Кровельный материал — финишное покрытие крыши.

Является определяющим показателем всех работ по обустройству односкатной крыши.

Именно от того, какая кровля, зависит порядок работ, характеристики используемых материалов.

Кровельное покрытие устанавливается в соответствии с инструкцией и особенностями укладки.

Разные производители приводят пример укладки в соответствии с основой.

Кроме того, после укладки покрытия следует монтировать доборные элементы.

Виды доборных элементов

Доборные элементы играют существенное значение в оборудовании кровли, поэтому ими не стоит пренебрегать. Элементы для водостоков, планки, флюгеры, элементы для задержания снега должны быть установлены для того, чтобы поддержать функциональность кровли.

Таким образом, монтаж односкатной кровли можно произвести своими руками довольно качественно.

Не следует опускать такие показатели, как направление ветра в регионе, количество осадков при расчете проекта конструкции, так как каркас несет основную нагрузку кровли. Кроме того, не следует экономить на комплектующих.

Доборные элементы

В данном вы увидите строительство односкатной крыши:

2017-02-18

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/odnoskatnaja/odnoskatnaya-montazh.html

Как установить стропильную систему односкатной крыши – руководство по монтажу стропил

Среди большого разнообразия видов крыши самой простой и экономной считается односкатная крыша. Конструкция требует минимального количества материалов при простой технологии монтажа. Возведение односкатной крыши может стать хорошим уроком для начинающего кровельщика. Но успеха даже в простом деле можно добиться только при соблюдении строгих технологических предписаний. Для качественного выполнения работы и надежности крыши необходимо знать особенности  и основные правила монтажа стропильной системы односкатной крыши.

Крыши с одним скатом для малоэтажного строительства

Односкатные крыши чаще всего применяются при возведении малогабаритных построек, таких как террасы, гаражи, веранды и помещения бытового назначения. На жилых домах такую кровлю можно увидеть очень редко, чаще всего это сооружения в стиле модерн и хай-тек.

Чердачное помещение под крышей односкатного типа имеет небольшую площадь, поэтому обустроить помещение в этом пространстве очень сложно. В этом случае может возникнуть вопрос, а нужно ли делать перекрытие между чердаком и основной постройкой. Если перекрытие не целесообразно, то можно заменить его распорками и подстропильными ногами. Такой вариант очень часто используется строителями на практике.

В целом стропильная система односкатной крыши похож на уложенное под углом перекрытие или половину наслонной системы, то есть является конструктивным элементом строения. Для его сооружения необходимы наслонные стропильные ноги. Другими словами, каркас односкатной крыши сооружается из стропилин, которые имеют прочную опору вверху и внизу.

В качестве опоры для стропил односкатной крыши может использоваться следующее:

• Две несущие стены. При этом посредником между элементами стропильной системы и стенами может стать двойной мауэрлат, верхний брус или бревно деревянной конструкции, армированный бетонный пояс, который должен быть  устроен в процессе возведения стен.
• Одна несущая стена и противоположные опоры. Такой способ используется при строительстве пристроек и навесов. Опора верхней пятки стропильной ноги приходится на стальной кронштейн, который прикручен к несущей стене, или на гнездо, выбранное в несущей стене. Внизу стропилина опирается на обвязку опорных столбов.
• Два ряда опор. Опорой для верхней и нижней пятки стропильные ноги является обвязка опорных столбов. В этом случае можно использовать опоры в качестве элементов для крепления обшивки и формирования каркаса.

Односкатные крыши рекомендуется использовать над постройками, длина которых не превышает нескольких метров. Однако при усилении стропильной системы опорами, подкосами и прогонами можно перекрывать и более серьезные пролеты.

В частном строительстве чаще всего встречаются небольшие постройки, поэтому стоит поближе познакомиться с устройством стропильной системы односкатной крыши. Если разобраться в этом вопросе, то можно сделать всю работу своими руками, внося необходимые дополнения и изменения.

Составляя схему стропил односкатной крыши, стоит учитывать направление ветра и располагать скат так, чтобы сильным порывом крышу не сорвало.

Примерные параметры элементов односкатной крыши

Изготовить наслонные стропилины можно из пиломатериала 2 сорта. Чаще всего это круглые отесанные бревна, пластины, представляющие собой отесанное в двух сторон бревно, брус или доски, сшитые парой.

Сечение стропилин определяется по нагрузке на крышу от ветра, снега и кровли. Для определения параметров элементов односкатной крыши можно воспользоваться компьютерной программой.

Но в большинстве случаев эти значения постоянны:

• Стропильный каркас, перекрывающий пролет более 4,5 метров, должен возводиться из бревна и пластин диаметром 18-20 см и бруса сечение 10*15 см или 15*15 см.
• Для пролетов меньшего размера можно строить каркас из бревен и пластин диаметром 12-18 см и брус сечением 10*10 см.

И в том, и в другом случае допускается замена бруса на сдвоенные доски, итоговый размер которых аналогичен требуемому сечению балки.

Очень важно понимать, что сооружать стропильные системы для односкатных крыш не следует из составляющих меньшего размера. Даже для незначительных построек указанные параметры — это самая нижняя граница.

Для изготовления мауэрлата рекомендуется использовать брус сечением 18-20 см. Для подкосов на крыши большой длины допускается брать брус сечением 8*8 см, бревна диаметром 10 см или сдвоенные доски, итоговый размер которых составляет 2,5*15 см.

Прогоны большепролетных односкатных крыш устраиваются параллельно скатам. В этом случае они используются в качестве дополнительной опоры и повышают прочностные характеристики конструкции. Для крепления прогонов выполняют монтаж опор и лежня, опираясь на технологию строительства двухскатной крыши.

При этом происходит не формирование конька, а обеспечивается опора плоскости длинного ската. Для изготовления прогонов используется брус сечением 18*18 см или бревно диаметром 20-26 см. Стойки под прогоны можно сделать из бруса сечением 12 см или бревна диаметром 13-20 см. При этом можно использовать разные способы крепления стропил односкатной крыши.

Достаточно часто выполняется установка стропил на балки перекрытия, что облегчает монтаж.

Расстояние между стропилами односкатной крыши

Стропила устанавливаются на определенном расстоянии друг от друга, которое зависит от размеров коробки, над которой возводится крыша. Скат, который будет служить опорой стропилинам, нужно разделить на отрезки так, чтобы элементы системы располагались на одинаковом расстоянии друг от друга. При этом следует учитывать размеры используемых материалов и их вид:

• Если для изготовления стропилин использовался брус или пластины, то расстояние между ними должно составлять 1,5-2 метра.
• При использовании сдвоенных досок стропила располагают с шагом 1-1,75 метра.
• Если стропила изготовлены из одинарной доски, то расстояние уменьшается до 0,6-1,2 метра.

Источник: https://kryshadoma.com/stropilnaya-sistema/kak-ustanovit-stropilnuyu-sistemu-odnoskatnoy-kryshi-rukovodstvo-po-montazhu-stropil.html

Стропильная система односкатной крыши: особенности конструкции и монтажа

В России, где сильна привязанность к традиционному терему с треугольной кровлей, односкатную крышу считают непредставительной и малопригодной для жилого дома. Но для строительства надворных и хозяйственных построек нет варианта проще и экономичнее. Поэтому, если вы задумали возведение гаража, бани, сарая, навеса, обязательно изучите строение стропильной системы односкатной крыши, чтобы смонтировать ее своими руками, без привлечения наемных работников.

Особенности конструкции

Стропильная система крыши односкатного типа представляет собой упрощённую половинку двухскатной. Ее преимущества:

•  Малый вес. Низкий вес конструкции позволяет возводить с ноля или реконструировать кровлю, не внося изменений в фундамент, не усиливая его. Это большой плюс, так как затраты на устройство фундамента даже своими руками составляют около трети стоимости всей постройки целиком.
• Доступность материалов. Так как состоит стропильная система в основном из древесины, недорогого материала, который заготавливают и реализуют повсеместно в средней полосе России, поэтому расстояние от магазина до места строительства минимально. Цена строительства приемлема для любого бюджета.
• Простота монтажа. Обычно оплата труда профессиональных кровельных мастеров составляет 50% затрат на сооружение крыши. Поэтому такая конструкция с элементарной стропильной системой дает возможность минимизировать затраты, отказавшись от найма сторонних работников, и выполнить крепление стропил односкатной крыши своими руками.

Не смотря на очевидные плюсы, нельзя не упомянуть о недостатках этого вида кровли:

•  Низкий уровень энергоэффективности. Из-за того, что воздушная прослойка односкатной крыши, которая служит естественным термоизолирующим слоем, меньше, чем это же расстояние у двухскатной, ее не хватает, чтобы предотвратить уход тепла. Кровлю изготавливают из материалов с высокой теплопроводностью, поэтому летом она сильно нагревается, зимой охлаждается, передавая тепло или холод в подкровельные помещения. Для ликвидации этого недостатка своими руками приходится организовывать более основательное утепление и вентиляцию помещений.
• Отсутствие возможности оборудовать чердак. Для некоторых домовладельцев, чердак необходим, но под односкатной крышей его оборудовать проблематично. Зато на поверхности ската с небольшим уклоном удобно размещать солнечные батареи, емкости для нагрева воды и даже небольшую площадку для отдыха и принятия солнечных ванн.
• Образование сугробов и снежных наносов. Эта проблема актуальна для хозяйственных построек, смежных с основным жилым зданием. Снег соскальзывает с более крутых скатов крыши дома и задерживается на более пологих гаражных. Однако, если провести расчеты правильно, выбрать подходящий материал, этот недостаток не будет волновать хозяев.

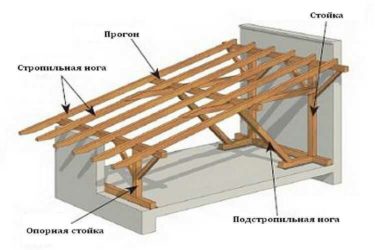

Конструкция стропильной системы

Стропильная система односкатной крыши не представляет из себя ничего сложного, особенно для тех, кому знакомо устройство двухскатной. Она состоит из тех же основных опорных элементов, которые демонстрирует схема:

1. Мауэрлат. Прочное, массивное основание, изготовленное из бруса сечением 150х150 мм. Мауэрлат крепят на верхнюю часть стен, чтобы он брал на себя вес кровли и перенаправлял его на фундамент. Его не устанавливают лишь в домах из бревна и бруса, в которых задачи мауэрлата выполняет верхние венцы сруба. В сооружениях из кирпича ил газосиликата по верхнему краю стены налаживается опалубка и заливается бетонная стяжка.
2.  Стропильные ноги. Стропила представляют собой ровные, прочные бруски из дерева сечением 50х150 мм или 100х150 мм. Они опираются на стены, образуя геометрию скатов. Шаг между двумя стропильными ногами выбирают в промежутке между 60-120 см. Нужно учитывать, что как слишком редкий, так и слишком частый шаг нежелателен: если стропил необоснованно много, конструкция получится слишком тяжелой, если мало – не выдержит веса кровельного материала.Расстояние между стропилами определяют инженерный расчет.
3. Подкос. Также называемый подстропильная нога элемент дополнительной опоры. Он под углом отходит стойки, подпирая серединную часть стропила, предотвращая его прогиб. Подкосы также изготавливают из дерева, досок сечением 50х150 мм.
4. Стойка. Вертикальная опора, которая одной стороной стоит на несущей перегородке, а другой подпирает стропильную ногу, перенося ее вес на фундамент здания. Шаг между стойками должен быть 1,2-1,5 м, большее расстояние не обеспечивает должной поддержки.
5. Лежень. Изготавливают из того же материала, что и мауэрлат, выполняет он такие же функции стой лишь разницей, что устанавливается на внутренние опорные стены.
6. Схватка. Горизонтально расположенная доска, стягивающая две стойки, предотвращающая их распирание.
7. Кобылки. Используют, если длины стропильных ног недостаточно для сооружения свеса крыши. Это доски меньшего сечения, с помощью которых удлиняют стропила. Расстояние от стенды до конца кобылки должно быть не менее 40 см.

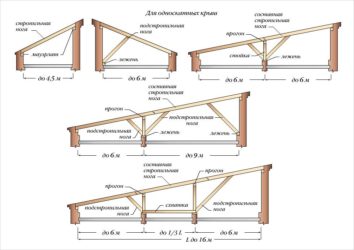

Виды стропильных систем

В зависимости от планировки сооружения, для монтажа односкатной кровли применяют различные виды стропильной системы, максимально соответствующие заданным условиям:

•  Наслонная. Особенность заключается в том, что наслонные стропила монтируют только в сооружениях с внутренними несущими опорами. Она актуальна для построек их кирпича или блоков, но если брусовой или бревенчатый дом выполнен в переруб с несущей стеной внутри, то подойдет и для него. Наслонная схема включает в себя дополнительные опорные элементы: стойки, прогоны, схватки, лежни, подкосы. Чем больше площадь и вес односкатной крыши, тем больше вспомогательных частей. Таким образом можно перекрыть сооружение, расстояние между стенами в котором больше 12 м, если внутри него две несущих опоры.
• Скользящая. Применяют скользящие стропила в строительстве бревенчатых и брусовых срубов. Опытные строители утверждают, что деревянные постройки дают усадку в течении первых 5-6 лет после сборки, в первый год эксплуатации дои теряет до 15% высоты. Поэтому, если оснастить их кровлей с жестким креплением, крышу перекосит, со временем ее придется переделывать. Однако, скользящие стропила внизу имеют крепления по типу ползунка, поэтому при оседании сруба, крыша не деформируется, а подстраивается.
• Висячая. Эта стропильная система не предполагает опоры на внутренние перегородки, используются лишь внешние стены. Чаще всего для такой конструкции сооружают каркас постройки с одинаковыми во высоте стенами. Для того, чтобы задать уклон ската используют стойку из дерева. Стропильные фермы — устройство, состоящее из стойки, затяжки, стропил и, если необходимо подкосов,которое собирают на земле. Они по виду представляют прямоугольный треугольник, в котором гипотенузой являются стропила, малым катетом – стойка, большим – затяжка. Чтобы установить фермы, на балки перекрытия сооружают временный настил из досок, способный выдержать вес рабочего и фермы. Подходит, если расстояние между стенами не превышает 4,5 м.

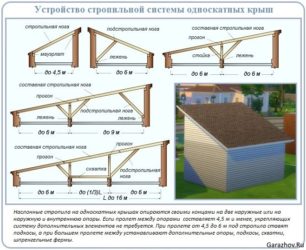

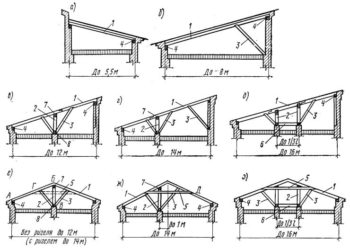

Варианты конструкции

Чтобы понять, какие элементы должна иметь стропильная система вашей односкатной крыши, какой должен быть шаг между ними, нужно произвести замеры длины и ширины постройки, определить расстояние между несущими стенами. Если дина сооружения:

• 4, 5 метров и меньше. Если расстояние между перегородками маленькое, можно выбрать самый простой вариант, состоящий из прочно закрепленного мауэрлата и стропильных ног. Установка не вызывает значительных затруднений, может быть произведена своими руками. Этот способ используют для хозяйственных построек малой площади: гаражей, сараев, уличных туалетов.
• 4,5-6 м. Если расстояние превышает рекомендованные значения, шестиметровые стропила, не имеющие опоры на внутреннюю перегородку, будут провисать под собственным весом. Поэтому стропильную систему необходимо усилить подкосами, опирающимися на лежень, установленный на балку перекрытия.
• До 12 м. Если длина кровли превышает 12 метров, монтируют хотя бы одну стойку, на которую опираются подкосы. Шаг между стропилами и стойками не должен превышать 1,2-1,5 м.
• До 16 м. Для сооружений, расстояние между стенами в которых превышает 16 м, требуется установка как минимум двух стоек, скрепленных схваткой, разнонаправленных подкосов. Такую стропильную систему используют крайне редко, она подходит для обустройства больших сараев для содержания домашнего скота или складов.

Нужно понимать, что, чем масштабнее постройка, тем более сложной стропильной системы она требует, тем меньше шаг между стропилами. Так как стандартная длина пиломатериалов составляет 6 метров, то сооружения, ширина которых превышает 4,5 требуют изготовления составных стропильных ног, состоящих из одной или двух досок, соединенных внахлест 50 см.

Составление проекта

Так односкатная кровля имеет форму треугольника, некоторые длины сторон которого нам известны, рассчитать остальные можно, используя тригонометрические формулы, известные всем со школы. Предположим, что гипотенуза – стропильная нога, обозначим ее Lc. Тогда отрезок Lbc – катет, высота стены от балок перекрытия до конька. Значит, Lcd – ширина дома, А – угол наклона ската (избранный или вычисляемый). Теперь все зависит от того, какие стороны нам известны:

• Если заданы ширина дома и высота стена от перекрытий до конька, то подсчитаем с помощью калькулятора угол наклона: tgA=Lbc/Lcd;
• Если известны угол ската и ширина сооружения, то вычислим высоту поднятия стены: Lbc=tgA*Lcd;
• Когда определены ширина постройки и угол наклона скатов, можно рассчитать длину стропильной ноги: Lc=Lcd/cosA.

После того, как расчеты выполнены, чертится схема, на которую наносят полученные размеры. На упрощенном чертеже отражают также шаг между стропильными ногами.

Сборка стропильной системы

Так как последовательность работ зависит от вида стропильной системы, разберем, как своими руками построить односкатную кровлю для гаража шириной 4,5 м. Так как размеры постройки позволяют, можно обойтись сооружением самого простого типа стропильной системы односкатной крыши:

1. После того, как возвели фронтонные стены, имеющие окончание в виде прямоугольного треугольника, перегородки, на которые будет опираться склон гидроизолиуют перед установкой мауэрлата. Для этого используют рубероид, сложенный в два-три раза или специальную пленку.
2. На стене оборудуется армированный пояс: налаживают опалубку, устанавливают арматуру, заливают вязким бетоном. Заранее изготавливают отверстия для крепления мауэрлата. Перед тем как закрепить опорный брус, его обрабатывают огнебиозащитным составом. Крепят мауэрлат анкерными болтами.
3. Затем подготавливают стропила. Купленные доски своими руками распиливают с учетом того, что стропильная нога должна формировать свес крыши 40-50 см с двух сторон. Одно стропило поднимают наверх и размечают место врезки под мауэрлат. Остальные ноги изготавливают по этому образцу.
4. Устанавливают своими руками тыльное и переднее стропило, между ними натягивают леску, по которой устанавливают и выравнивают остальные стропильные ноги. Оптимально, если шаг между ними составит 50-80 см.
5. Далее следует устройство обрешетки, сплошную или решетчатую. Сплошная подходит для мягких видов кровли и изготавливается из листовой фанеры. Решетчатая состоит из необрезных досок, закрепляемых перпендикулярно стропилам, используют для настила металлочерепицы и профилированных листов металла. Шаг между элементами обрешетки зависит от веса кровельного материала.

-инструкция

Источник: http://KrovlyaKrishi.ru/vidy-krysh/odnoskatnaya/stropilnaya-sistema-odnoskatnoj-kryshi.html

Cтропильная система односкатной крыши: схема

Автор

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Для возведения небольших построек и домов нет необходимости в устройстве кровли сложной конфигурации. В качестве проектного решения может быть принята стропильная система односкатной крыши. При этом схема упрощается, но появляются некоторые нюансы.

Преимущества и особенности односкатной системы

К достоинствам можно отнести:

• простой расчет;
• уменьшение количества узлов и присоединений;
• упрощение монтажа;
• снижение затрат на древесину;
• устойчивость в ветровым нагрузкам;
• ремонтопригодность.

Односкатная крыша устойчива к внешним негативным условиям, незатратна и проста в монтаже

При решении сделать такую крышу своими руками необходимо учесть следующие ее особенности:

• необходимость возведения высоких продольных стен здания или специальных каркасов;
• сложность использования подкровельного пространства в качестве мансардного помещения;
• располагать дом или постройку на участке нужно так, чтобы в большинстве случаев ветер дул на высокую стену строения (необходимо ознакомиться с розой ветров района строительства);
• угол наклона принимается в зависимости от используемого материала покрытия.

Схема включает в себя следующие основные элементы:

• два мауэрлата;
• стропильные ноги.

Конструкция стропильной системы односкатной кровли

При больших пролетах потребуется устройство своими руками дополнительных элементов, раскрепляющих несущие балки и увеличивающие их несущую способность:

• подстропильные ноги (подкосы);
• стойки;
• прогоны;
• лежни;
• схватки.

Все элементы изготавливаются из древесины хвойных пород первого или второго сорта. Чтобы правильно выбрать наиболее подходящий материал необходимо обращать внимание на следующие моменты:

• место рубки (лучше выбирать северные регионы);
• время рубки (прочнее будет дерево, срубленное в конце зимы – начале весны).

Расчет системы

Перед тем, как приступать к сборке конструкции своими руками, необходимо сделать расчет и правильно подобрать сечение всех элементов.

Устройство кровли – ответственный процесс, в котором нельзя допускать ошибок.

В зависимости от ширины здания и необходимого сечения стропильной ноги для проектируемого пролета, подбирают конструктивное решение стропильной системы.

Расчет длины стропильных ног

Подбор сечения

При возведении дома профессиональными строителями по заранее подготовленному проекту выполняется расчет по двум предельным состояниям, который определяет высоту и ширину несущих балок по двум требованиям:

Зависимость конструкции от величины пролета

При строительстве частного дома своими руками расчет можно не выполнять, но необходимо учесть рекомендации в зависимости от пролета. Стропила на односкатной кровле всегда наслонные.

1. Пролет до 4,5 метров. Схема предполагает использования цельных стропильных ног, без раскрепления подкосами или стойками. Удобно и пользовать, если планируется устройство мансарды: позволяет увеличить свободное пространство за счет отсутствия промежуточных опор. Рекомендуемое сечение стропил при шаге 0,6 м – 50х150 мм, для шага 1,1 м потребуется увеличение до 75х175 мм.
2. Пролет до 6 метров. В этом случае все зависит от угла наклона и пролета. В некоторых случаях хватит стандартной длины доски или бруса – 6 м. При большом угле наклона и пролете приближенном к 6 м потребуется стыковать стропильные ноги по длине. В качестве дополнительной опоры предусматривают подкосы (подстропильные ноги). В месте примыкания подкоса к стропилу стыкуют ногу по длине. Рекомендуемое сечение при шаге 0,6 м – 50х200 мм, при шаге 1,1 м – 100х200 мм.
3. Пролет более 6 метров. В этом случае нужно сделать промежуточные стойки, которые возьмут на себя часть нагрузки и уменьшат провисание балки. Правильно устанавливать опоры так, чтобы каждый пролет стропильной ноги был менее 6 метров. Расчет в этом случае выполняют как для многопролетной балки с учетом промежуточных опор. При строительстве своими руками сечение берут так же как и для пролета до 6 м (предыдущий пункт). В этом случае все стропила являются составными.

Источник: https://DomZastroika.ru/krysha/konstrukciya-stropilnoj-odnoskatnoj-sistemy.html

Стропильная система односкатной крыши. Технологические нюансы при сборке

• В чем преимущество односкатных типов крыш
• Проектирование односкатных крыш.

  Что учесть

• Сборка различных вариантов стропильных систем односкатной крыши
• Односкатная крыша гаража
• Формирование стропильной системы пристройки

Стропильная система односкатной крыши по уровню сложности сборки относится к наиболее простым вариантам, к тому же еще и самым экономичным в плане расхода материалов. Поэтому такую конструкцию чаще всего используют для кровли подсобных помещений: гаражей, хозяйственных построек, мастерских и прочих. Но, также данный тип стропильного каркаса применяется и для жилых строений.

Однако, несмотря на простоту сборки, в проектировании односкатных крыш, а тем более при их строительстве обязательно необходимо соблюдение всех правил, и требовании в соответствии со СНиП. Почему нужно серьезно отнестись к сборке такой простой стропильной системы, а также что следует учесть в процессе работы?

В чем преимущество односкатных типов крыш ↑

Как было сказано во вступлении, односкатная крыша превосходит двухскатные аналоги по простоте в строительстве. Такую кровлю можно взвести даже в одиночку, причем в более короткие сроки. Кроме того существует масса других положительных моментов из-за которых стоит выбрать подобный вариант.

1

Значительно меньший расход материалов:

• В сравнении с двухскатными аналогами, для стропильной системы односкатной кровли требуется минимум в 2 раза меньше пиломатериалов;
• Также сократятся расходы и на кровельный настил, в особенности, если использовать листовые варианты (профнастил, металлочерепицу, шифер и прочие);
• Как следствие снизится расход крепежей, и потребность в большом количестве доборных элементов.

2Простота монтажа. Всю работу можно выполнить одному человеку, ведь не нужно собирать стропильные пары, а тем более осуществлять подъем тяжелых деталей на место сборки стропильного каркаса.3Меньшая масса конструкции. За счет использования небольшого количества материалов, снижается вес, что позволяет закладывать более легкий фундамент под все строение.4Снижение ветровой нагрузки. За счет более низкого силуэта, односкатная крыша не так подвержена парусности, а это не создает сопротивление ветру.5Допускается оборудование жилого чердака (мансарды). При соответствующем проектировании строения вполне возможно создание мансарды под односкатной крышей.6Возможность создания эксплуатируемой кровли.

Однако, несмотря на массу преимуществ, подобные конструкции обладают и отрицательными качествами, не всегда позволяющими использовать такие типы крыш. Основные негативные свойства односкатных типов кровельных конструкций следующие:

• Нежелательное использование в регионах с большим количеством осадков в зимний период. В других районах страны требуется точный расчет снеговых нагрузок, с тщательным подбором сечения пиломатериалов.

Совет

Стоит учесть, что подобные конструкции стропильных систем более целесообразно использовать в южных регионах с малым количеством осадков и постоянными ветрами. Севернее не стоит возводить кровлю с углом наклона скатов менее чем в 45 градусов.

• Более высокие требования к гидроизоляции.
• Односкатная крыша не всегда сочетается с подобранным стилем и дизайном дома.

Несмотря на недостатки, односкатные варианты крыш актуальный вариант, особенно в малоэтажном частном строительстве.

Проектирование односкатных крыш. Что учесть ↑

Планируя сборку односкатной крыши нужно учесть и рассчитать множество факторов: схему стропильной системы, угол наклона, нагрузки, подобрать соответствующие материалы. В итоге должен получится чертеж с полной информацией о будущей крыше.

Классическая схема односкатной стропильной системы, это уложенные поперек строения балки с креплением, к мауэрлату, установленному вдоль несущих стен. Это так называемая односкатная крыша с простыми наслонными стропилами. Но подобный вариант возможен только при пролетах с длиной не более чем 4500 мм. Но, допускается использование односкатных крыш с большей протяженностью.

• При ширине пролета в 5000-6000 мм, наслонные стропила нужно усилить подкосами, которые опираться на несущую стену с дополнительным мауэрлатом.
• Если ширина пролетов достигает значения 6000-7500 мм, потребуется собрать более сложный вариант – с упором на шпренгельную ферму. В конструкцию добавляется бабка, поддерживающая дополнительный брус, на который опирается стропило. Естественно стойки (бабки) дополнительно усиливаются подкосами.

Кроме выбора схемы устройства стропильной системы на стадии проекта потребуется спланировать шаг между балками, а также их сечение. Такие параметры зависят тоже от ширины пролета и используемой длинны стропил между несущими стенами. Общие рекомендации следующие:

• При длине стропильной балки до 3000 мм ее сечение подбирается в пределах 80×100 или 90×160 мм. Шаг между отдельными элементами должен составлять от 1100 до 2100 мм (зависимо от сечения!).
• Если стропило длиной 6500 мм, в таком случае подбирается сечение бруса 120×220 мм с шагом между деталями 1100-1400 мм.

Но, кроме выбора соответствующего сечения стропильных балок, и схемы сборки очень важным фактором является угол наклона будущей крыши.

Выбор угла наклона ската ↑

От угла наклона собираемого ската зависит будущее функционирование крыши, а также ее прочность. Оптимальный уклон должен обеспечивать удаление осадков с плоскости (в особенности снега), невысокую ветровую нагрузку, а также устойчивое крепление кровельного настила.

Важно

Расчет углов наклона всех кровельных конструкций должен производиться в точном соответствии с СНиПом 2.01.07-85 «Нагрузки и воздействия». Эти строительные нормы предоставляют всю информацию по конкретному региону страны.

Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов. К примеру можно воспользоваться данными из приведенной ниже таблицы.

Тип кровельного материала	Рекомендуемый угол наклона в градусах
Металлочерепица	30
Рулонные настилы (рубероид)	Не более 5
Профнастил	8 и более
Шиферный лист	20-30

Совет

Не стоит забывать, что в регионах с большим количеством осадков в зимний период наиболее оптимальное расположение скатов составляет 45°.

Подбирая углы наклона ската и кровельный материал нужно учесть, что плоскости с небольшими уклонами придется очищать от накопившихся масс снега, поэтому лучше всего подобрать настил способный выдержать вес человека без последующих деформаций.

Сборка различных вариантов стропильных систем односкатной крыши ↑

Односкатные типы стропильных конструкций чаще всего применяются для перекрытия подсобных строений: гаражей, сараев и пристроек. Как выполняются работы по сборке?

Односкатная крыша гаража ↑

Обычно ширина пролета у гаражей редко превышает 4000 мм, поэтому над данной постройкой можно использовать простейшую схему стропильного каркаса. Сборка осуществляется поэтапно следующим образом:

• Мауэрлат изготавливается с бруса сечением не менее чем 100×150 мм. К внешнему краю деталь не должна сдвигаться ближе 50-ти мм. Крепиться элемент на заранее вмурованные в кладку шпильки. Если строение из дерева, то функцию мауэрлата выполняет верхний венец стен.
• Под стропила лучше всего заранее заготовить шаблон соответствующей длины.

  Причем желательно чтобы изначально брус был немного больше (на 50-100 мм с каждого края) от запланированной протяженности. Требуемый вылет карнизов формируют уже после установки стропил, обрезав лишние края. Обычно свесы крыши изготавливаются в пределах 400-500 мм с каждой стороны.

• По всей протяженности мауэрлата делается разметка под врубку для стропил. Шаг между ними в соответствии с проектом.

  Выборку древесины делают на глубину, не превышающую 1/3 часть толщины бруса.

• Изготовленные стропилины устанавливаются на свои места и соединяются с мауэрлатом выбранным способом (гвозди, скобы, уголки и прочие).
• По окончанию установки, стропила торцуются до требуемой длинны, и закрываются набиваемой ветровой доской.
• Для формирования свесов крыши впереди и сзади гаража можно воспользоваться двумя способами.

1. Мауэрлат выноситься на требуемую длину за стены строения.
2. К крайним стропилам крепят дополнительные элементы – кобылки.

На заметку

Соответственно потом уже изготавливается обрешетка под кровельный настил!

Формирование стропильной системы пристройки ↑

Пристройки к дому могут иметь различные параметры, и при ширине пролетов менее чем 4000 мм можно применить классическую схему с опорой стропил на две несущие точки. Однако с более широким строениями (˃4000 мм) потребуется установка подкосов, которые упираются в стену здания.

• На внешнюю стену пристройки укладывается мауэрлат, изготовленный из бруса 100×150 мм. Крепеж детали осуществляется выбранным способом (на шпильки, анкеры), в деревянном строении деталь не монтируют используя в качестве опоры для стропил верхний венец стены.
• В противоположной стене дома, под стропилины нужно подготовить гнезда под размер стропилины в толще стены (такие пазы можно изготовить еще на этапе кладки).
• Для подкосов можно использовать доску 50×150 мм. Их нужно монтировать с углом не более чем 45 градусов к опорной стене.
• Стропила укладывают на мауэрлат, заводя противоположные концы в подготовленные пазы. Со стеной брус соединяют монтажными уголками, а с противоположной стороны на гвозди или скобы.
• Под подкосы также готовят пазы, предварительно рассчитав угол наклона. Соединение элементов со стропилинами можно сделать путем забивания скоб или гвоздей.

В деревянных домах крепеж стропилин к стене осуществляться за счет установки кронштейнов (П-образные для стропил) под пятки детали снизу.

После установки стропила укорачивают, формируя свесы карнизов, и набивают ветровые доски. Следующим шагом монтируют обрешетку под кровельный настил.

Создавая стропильную систему сарая или хозяйственного блока, схему сборки выбирают зависимо от длины будущих стропил, при превышении значения в 4000 мм, потребуется установка дополнительных элементов: подкосов, ферм и прочих.

Соблюдение всех основных требований позволит эксплуатировать такую крышу на протяжении 15-25 лет, а с профилактическими осмотрами и реставрационными работами значительно дольше.

© 2019 stylekrov.ru

(10 votes, average: 0,00 5)

Источник: http://stylekrov.ru/stropilnaya-sistema-odnoskatnoj-kryshi.html
