Как сделать свесы крыши своими руками?

Карниз крыши – назначение, устройство и способы отделки

Недаром люди издревле говорили, что главное – это надежная крыша над головой. Профессиональные кровельные мастера также подтверждают, что только надежная, прочная кровля обеспечивает комфортное проживание в доме. Причем надежность и долговечность этой сложной конструкции, порой зависит от, казалось бы, совсем незначительных элементов.

К примеру, карниз крыши, несмотря на небольшой размер и процент от площади поверхности скатов, этот элемент выполняет важные функции, влияющие на срок службы, изолирующую способность и прочность крыши. В этой статье мы расскажем об устройстве кровельного карниза дома, способах его формирования и оптимальных размерах.

Устройство и функции

Карниз кровли – важный элемент кровельных конструкций, этим термином обозначают нижние части скатов крыши, которые являются их продолжением. Монтаж карнизов выполняется во время обустройства стропильной системы путем увеличения длины стропил или с помощью установки кобылок. Сверху карниз, как и вся площадь ската, покрывается кровельным материалом, а снизу зашивается с помощью пиломатериалов, софитов, сайдинга. В конструкции крыши дома он выполняет следующие функции:

1. Защищает стены дома от влаги. Карнизный свес крыши защищает верхнюю часть наружных стен от попадания атмосферной влаги и грязи, сохраняя их привлекательный вид и целостность.
2. Предотвращает сток талой и дождевой воды на отмостку фундамента. Устройство карниза крыши таково, что оно выносит потоки воды и глыбы снега, соскальзывающие со ската, дальше от фундамента дома, предотвращая размытие и разрушение отмостки.
3. Придает крыше законченные, аккуратный вид. Кровельные свесы, являясь продолжением ската, придают конструкции более пропорциональный вид, гармонично завершая архитектурный замысел дома.

Обратите внимание! Монтаж карнизов – обязательный этап кровельных работ, которого требует технология возведения крыш, вне зависимости от ее вида, формы и типа гидроизоляционного покрытия. Даже плоские кровли имеют небольшой вынос, выступающие за наружные стены сооружения.

Виды

Многих домовладельцев интересует, можно ли оформить карниз  для крыши своими руками, так как визуального его устройство кажется крайне простым. Опытные мастера считают, что это работа по рукам даже непрофессионалу. Главное разобраться с назначением и видами карнизов. В конструкции скатных кровель различают следующие 2 разновидности свесов:

• Фронтонные. Фронтонным свесом называют часть кровельного ската, которая выступает за пределы наружных стен дома со стороны фронтона. Как правило, карниз этого типа имеет небольшую длину и формируется за счет обрешетки и лобовой планки, придающей ему форму.
• Карнизные. Карнизным свесом или карнизом называют нижнюю часть ската, начинающую от места пересечения плоскости крыши с наружными несущими стенами. Эти карнизы обычно намного больше фронтонных так как они предотвращают попадание брызг воды, стекающей со ската, на отделку стен.

Важно! По сути, карниз является удлинением стропильных ног. Так как свес находится внизу ската, на него ложится минимальная снеговая нагрузка. Однако, монтаж водосточного желоба или снегозадержателей изменяют распределение нагрузок, поэтому него может оказываться значительное давление.

Способы формирования

Перед тем, как сделать карниз для крыши, необходимо разобраться с устройством этого элемента кровельной конструкции, а также способами его формирования. Метод монтажа свеса зависит от конструкции и вида кровли, от длины скатов. Наиболее распространёнными технологиями, с помощью которых можно сформировать кровельный карниз являются:

1. Удлинение стропильных ног. Самый простой способ сформировать свес крыши заключается в том, чтобы использовать стропильные ноги, длина которых превышает размер ската. Чем больше вы хотите получить свес, тем длиннее должны быть бруски, из которых изготавливаются стропила. Недостаток этого метода заключается в увеличении веса каркаса, а, следовательно, и нагрузки на фундамент.
2. Наращивание стропил с помощью кобылок. Чтобы сформировать карниз кровли, можно нарастить концы стропильных ног с помощью кобылок – более легких и дешевых элементов из обрезной доски меньшей толщины. Благодаря кобылкам, каркас имеет меньший вес, несмотря на большой карниз.

Профессиональные мастера считают целесообразным использование кобылок для формирования свеса, если длина ската превышает стандартный размер пиломатериалов. Обычно длина досок, из которых изготавливают каркас крыши, составляет 6 метров. Если скат крыши длиной 6 метров или более, монтаж карниза выполняют с помощью кобылок.

Оптимальный размер

Часто непрофессиональным мастерам сложно определить, какого размера нужно делать карниз. Это действительно очень важное конструктивное решение, ведь если он будет слишком маленьким, то талая или дождевая вода со ската будет попадать на облицовку наружных стен, на отмостку фундамента, приводя к разрушению, а также порче внешнего вида сооружения. При выборе длины карниза учитываются следующие факторы:

• Климатические условия. Оптимальный размер кровельного карниза зависит от количества осадков, выпадающих в зимний и летний период. В более снежных регионах традиционно используются крыши с широким карнизом, которые защищают стены, фундамент от попадания снега. К примеру, альпийские шале, расположенные в горах, обычно имеют карнизные свесы шириной не менее 1 метра.
• Уклон кровли. Чем больше угол наклона кровельных скатов, тем меньше можно делать карниз. Это объясняется тем, что при пологой форме кровли траектория падения снега и воды уходит далеко от наружных стен дома. Если скаты достаточно крутые, то лучше сделать карнизы пошире, чтобы защитить сооружение от брызг воды, которые могут достигать стены при интенсивном снеготаянии или ливнях.
• Пропорции дома. Широкий карниз с пологой крышей делают постройку визуально более низкой, приземистой, искажая оптимальные пропорции. Узкий свес с высокой, крутой кровлей, напротив, вытягивает силуэт дома.

Важно! Минимально допустимая ширина карнизов составляет 45-50 см, но этого явно недостаточно для регионов с высокой снеговой нагрузкой. При необходимости размер этого конструктивного элемента увеличивают до 1 м.

Материл для подшивки

Монтаж свесов производится на заключительном этапе работ по сборке стропильного каркаса. По мере готовности обрешетки, стропильные ноги подравнивают по уровню, а затем фиксируют на их концах лобовую (ветровую) планку. Чтобы защитить нижнюю поверхность от проникновения влаги или заселения птиц свеса выполняется подшивка карниза. Эту задачу можно выполнить с помощью различных материалов:

1. Доски. Зашить нижнюю поверхность свеса можно с помощью обычной обрезной доски или других пиломатериалов. Достоинство этого метода в том, что древесина – достаточно доступный, легкий, экологически безопасный материал. Однако, дерево плохо переносит воздействие влаги, подвергаясь гниению. Поэтому подшивка карнизов досками служит относительно недолго, кроме того она нуждается в регулярном обновлении лакокрасочного слоя, защищающего дерево от гнили.
2. Сайдинг. Подшивка свесов сайдингом считается практичным решением, так как этот материал легко монтировать. Кроме того, сайдинг, сделанный из металла или пластика с полимерной защитой, отлично переносит неблагоприятные погодные условия, долго сохраняя свой внешний вид. Недостаток этого решения в том, что оно затрудняет вентиляцию крыши, перекрывая воздух, из-за чего деревянный каркас конструкции может гнить.
3. Софиты. Софитами называют специальные панели для подшивка карнизного и фронтонного свеса, отличием которых является наличие перфорации, поэтому через них легко проникает воздух, но не может пройти вода. Они шире, чем сайдинг, поэтому подшивать свес ими быстрее.

Помните, что вентиляция подкровельного пространства – важный фактор, влияющий на срок службы стропильного каркаса. Поэтому опытные мастера для подшивки свесов рекомендуют использовать именно софиты. Лучше использовать модели с центральной перфорацией, обеспечивающей средний уровень вентилирования.

Способы подшивки

Чтобы карнизный свес не только качественно выполнял свои функции, но и эстетично, аккуратно выглядел, необходимо его правильно подшить. Для этого мало выбрать качественный материал, нужно еще определиться со способом подшивки, который зависит от уклона и протяженности ската. Различают два метода:

• Диагональная подшивка. Этот метод заключается в подшивке карнизов с помощью софитов так, чтобы они находились параллельно скатам. Таким образом подшивают крыши с большим уклоном, но маленькой длиной ската. Диагональный способ считается более трудоемким.
• Прямая подшивка. Этот вариант отличается тем, что карниз крышизаклю зашивается софитами с помощью короба, расположенного под прямым углом к наружной стене сооружения. Прямая подшивка отнимает меньше времени, но она более затратная с точки зрения расхода строительных материалов.

-инструкция

Источник: http://KrovlyaKrishi.ru/elementy-kryshi/drugie/karniz-kryshi.html

Подшиваем карниз крыши своими руками

Любые кровельные работы на крыше требуют завершающего аккорда в оформлении и обустройстве крыши, а именно — отделки и установки защиты для выступающих за пределы стен свесов. Работы по подшивке свесов не отличаются особой сложностью, поэтому подрезка и подшивка карниза крыши своими руками — вполне доступное дело для любого мастеровитого человека. Но в любом случае, чтобы дом не выглядел брошенным сараем, независимо от того, какой способ подшивки карниза был выбран, потребуется аккуратность в работе и точный расчет.

Какой вариант карниза сделать для крыши

Понятно, что обойтись без подшивки свеса нельзя, во–первых, это необходимо сделать для защиты чердачного помещения от мышей и птиц. Во-вторых, любой уважающий себя хозяин предпочитает сделать подшивку карниза по всем правилам строительной науки, потому что это красиво и всегда придает зданию очень эффектный законченный вид.

Для обычных одно и двухскатных крыш используют несколько вариантов отделки карниза:

• Глухой или неподшитый свес крыши. В этом случае, чтобы изолировать чердак, промежутки между нижними концами стропил забиваются отрезками дюймовой доски, вылет карниза получается коротким. Неподшитый карниз можно сделать для высоких остроконечных крыш, когда давление льда и снега на свесы очень незначительно;
• Укороченный тип карниза можно сделать для небольших построек с малоразмерными крышами или для кровельных конструкций, оборудованных снегозадерживающими планками;
• Коробчатый тип подшивки наиболее простой в изготовлении, его можно сделать в процессе установки креплений водоотводных желобов. По внешнему виду такой вариант оформления свеса значительно уступает классическому;
• Классический тип подшивки карниза является наиболее распространенным при обустройстве вальмовых и двухскатных крыш. Повышенная трудоемкость изготовления с лихвой компенсируется возможностью сделать свес по-настоящему эффектным и прочным.

Основное отличие классического типа подшивки карниза от остальных состоит в заделке вагонкой, профлистом или софитами нижней плоскости кровельного свеса. Закрытое «дно» свеса защищает стропила и утеплитель от дождевой воды, забрасываемой ветром под кровлю крыши, и одновременно является хорошей защитой от птиц.

Важно! Кроме того, при использовании подобного варианта карниза появляется возможность сделать разгрузку свеса от вертикальных сил давления накапливающихся масс снега.

Установка горизонтальных распорок одновременно позволяет укрепить свесы, сделать их длиннее, не опасаясь прогиба или обрыва под порывами ветра. Вынесенный на расстояние 50 – 70 см карниз позволяет уменьшить количество воды, попадающей на стены и основание фундамента. Чем длиннее свесы, тем меньше можно сделать ширину отмостки.

Сделать качественную защиту по-другому невозможно, любой другой тип карниза крыши, укороченный или коробчатый, полноценно защитить стропила и обрешетку не в состоянии. Кроме того, декоративные качества классического способа подшивки карниза позволяют сделать плавный переход от крыши к фасаду здания по-настоящему симпатичным.

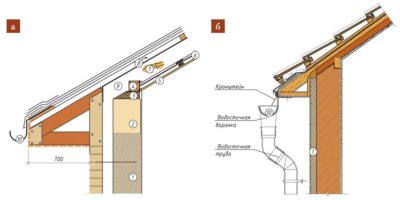

Устройство карниза крыши

Прежде чем искать способ, как сделать карниз крыши своими руками, стоит разобраться в основных деталях устройства подшивки. Общее представление о том, как выглядит и как строится облицовка, можно получить из схемы свеса, приведенной ниже на рисунке.

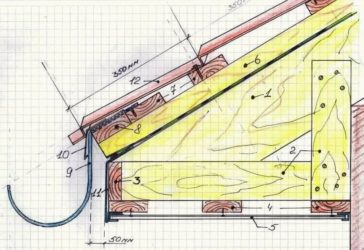

Конструкция свеса состоит из следующих элементов:

• 7 — нижние концы стропильных балок крыши. При необходимости вместо дорогостоящих и слишком массивных стропил свесы можно сделать в виде приращенных дюймовых досок — кобылок;
• 4 – горизонтальные распорки, используемые в качестве основы для подшивки карниза. Сделать распорку нужно так, чтобы доска одновременно упиралась в карнизный брус, нашиваемый на стену, и на лобовую доску, без деформации или искривления верхней линии капельника;
• 10 — горизонтальный брус, укладываемый на стену фасада по уровню нижних концов стропил или кобылок. Иногда вместо горизонтальной планки или деревянного бруска используют подкосы с вертикальными стойками, но в этом случае фасад здания захламляется лишними крепежными деталями.

Кроме перечисленных деталей, важнейшими элементами подшивки являются капельник – номер 3, подкладной фартук – номер 4, и подшивка свеса – номер 6. Капельник и крепления водосточных желобов нужно сделать и установить до монтажа кровельного покрытия крыши.

После сборки деревянного каркаса карниза нижняя плоскость подшивается одним из вариантов отделки. Это может быть вагонка, сайдинг, пластиковые панели или софиты.

Совет! Независимо от того, каким материалом будет подшит карниз, обязательно нужно сделать подкладной уголок — фартук из тонколистового металла. Это обеспечит надежную защиту от замокания лобовой доски и промерзания вентиляционных пазов водным конденсатом.

Исключение составляют случаи облицовки лобовой доски и подшивки нижней плоскости карниза профилированным листом. В этом варианте защитную роль фартука выполняют полоски профлиста, поэтому вместо полноформатного уголка можно сделать декоративный вариант, которым будет закрыт стык между двумя полосками отделочного материала. Нужно сделать поправку на то, что вода, попадающая на облицовку лобовой доски, будет сбрасываться через щели, образованные волнами листового профиля.

Материалы для подшивки карниза

Подшить карниз можно любым прочным листовым материалом, не боящимся воды, обладающим небольшим весом и малым коэффициентом теплового расширения. Наиболее традиционные материалы:

• Вагонка или шпунтованная доска. При наборе сплошного полотна из вагонки нужно сделать вентиляционные зазоры между торцами досок и фасадом здания, размер щели не менее 10 мм;
• Профилированный металлический лист с высотой профиля 8 мм, именуемый в народе «заборным». Облицовку из профлиста можно сделать без вентиляционных щелей, так как на стыках полос всегда остаются щели достаточно больших размеров;
• Софиты представляют собой пластиковые панели со сквозной перфорацией. Это наиболее дорогой и красивый вид материала, используемый для подшивки карниза. Монтируются софиты так, как и обычные ПВХ-панели.

Важным условием подшивки является обеспечение нормального притока воздуха под свесы. При правильном построении кровельного пирога, за счет вентиляционных окон под коньковой планкой поток воздуха будет засасываться через подшивку, перетекать по полостям контробрешетки, попутно удаляя конденсат. Если закрыть облицовку наглухо или сделать щели в подшивке слишком маленькими, свесы крыши и утепление нижних ярусов кровельного пирога будут напитываться влагой и промерзать.

Отделка карниза металлическим профилем

Наиболее подходящим материалом для изготовления карниза и каркаса под подшивку всегда был и еще долго останется обычный сосновый брусок и дюймовая доска. В качестве подшивочного материала проще всего использовать профлист, лучше всего окрашенный заводским способом. По сути, сделать отделку свесов и подшить основание металлом обойдется вдвое дешевле софита и вагонки. Кроме того, сделать работу можно за пару дней, тогда как набивка вагонки под карниз крыши займет не меньше трех-четырех дней.

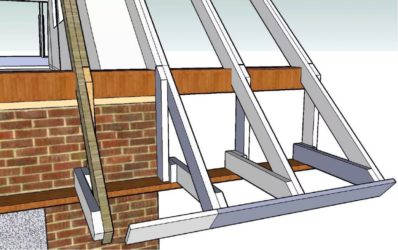

Собираем каркас под обшивку

Предварительно нужно сделать торцовку стропильных балок. Для этого по размеру выноса кровельного покрытия определяют размер горизонтальных распорок. Измеряем расстояние от линии будущей заделки капельника до фасада здания.

При замере важно контролировать горизонтальное положение линейки, поэтому измерения нужно сделать с помощью строительного уровня. На стенке отмечаем линию крепления распорок, на стропилах наносим точки пересечения распорки и стропильной балки или кобылки.

С помощью того же строительного уровня через отмеченные точки необходимо сделать риски для запила стропил в вертикальной плоскости. По отметкам на стене с помощью обычной капроновой нитки нужно сделать линию для крепления горизонтального бруса.

Сборку каркаса под карниз крыши выполняем в обратном порядке – сначала крепим на стене брус, затем устанавливаем по уровню распорки, и только после этого запиливаем в одной плоскости концы стропил. Понятно, что все деревянные элементы каркаса необходимо обработать водоотталкивающей пропиткой и антисептиком.

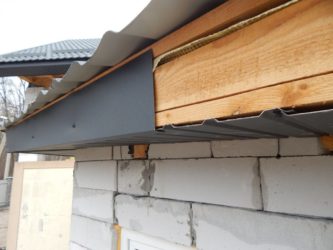

Как сделать подшивку профлистом

Принцип обшивки достаточно прост. Из цельного профилированного листа вырезают отдельные полосы на ширину лобовой доски, это примерно 10-15 см. Если стропила уложены в каркас крыши неточно, и образуется волна, то заготовки под отделку нужно сделать с запасом в 4-5 мм.

Обычно ленты из профлиста режут не сразу, а по мере укладки облицовочного материала на карниз. Первым делом нужно сделать облицовку лобовой доски по всему периметру крыши.

Крепеж выполняется с помощью оцинкованных саморезов с компенсирующими шайбами. Для выравнивания каждой ленты используется натянутый шнур, но перед окончательным креплением нужно сделать проверку положения облицовки по строительному уровню. При укладке металла обязательно нужно сделать перехлест в одну волну, как это делается при укладке на крыше профлиста.

Нижний край облицовки карниза может не иметь ровной линии, быть ступенчатым, это не имеет особого значения, главное — выровнять полоски по верхней кромке, которая заходит под крышу. Нижнюю кромку карниза все равно закроет накладной уголок, поэтому бороться за идеальную конфигурацию не имеет смысла.

На втором этапе нужно подшить профлистом основание. Для этого под горизонтальный брус набивается пластиковый профиль, используемый при сборке софитов или ПВХ панелей. Для подшивки плоскости можно заранее сделать необходимое количество заготовок, и только потом крепить к каркасу.

На завершающем этапе нужно уложить декоративный уголок, закрывающий все линии стыковки подшивочных листов карниза. Уголок нужно сделать на специальном гибочном станке, так как от правильности линий и геометрии декора будет зависеть впечатление обо всей работе.

Заключение

Аналогичным способом крепятся софиты и вагонка. Основное отличие заключается в том, что вагонку и пластик в первую очередь набивают по «днищу» карниза, и только потом на лобовую доску нашивают металлический фартук, уголок, устанавливают крепления водосточных желобов, капельника, собирают водосборную систему отвода дождевой воды. Вагонку обязательно красят или обрабатывают атмосферостойким лаком.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/obshivka-doma/kak-sdelat-karniz-kryshi-svoimi-rukami.html

Монтаж и выбор материалов для подшивки свеса крыши

Обустройство крыши — комплексное мероприятие, которое включает в себя не только монтаж кровельной и водосточной системы. Большинство домов спроектированы с учетом необходимого выпуска кровли со всех сторон относительно фасада задания. Такая технология служит дополнительной защитой стен и фундамента от дождя и других атмосферных явлений. А раз есть такой свес, значит его необходимо декоративно обустроить, чтобы уберечь стропила и обрешетку от попадания влаги и придать дому завершенный внешний вид. Как выполняется подшивка свесов крыши, какие материалы и комплектующие можно использовать — разъясним ниже.

материала:

Карнизный и фронтонный свесы и их назначение

В зависимости от формы крыши у дома могут быть реализованы выпуски кровли как в карнизной области (вальмовая и шатровая конструкция), так и со стороны фронтона (щипцовые крыши).

Карнизный свес образован стропильной системой, выступающей относительно стен дома на определенное расстояние. Его значение определяется проектом или может быть задано по желанию застройщика. При наличии дополнительных вертикальных опор карнизный выпуск может выполнять функции навеса над крыльцом или небольшой веранды.

Фронтонный свес выполняется с торцевой (боковой) стороны здания. Его оптимальная ширина 60-70 см, минимальная — 30, максимальная не более 100 см. Несущей для выпуска является кровельная обрешетка, поэтому не рекомендуется делать его слишком широким.

Варианты выноса крыши: слева — карнизный, справа — фронтонный

И в том и другом случае свесы служат не только декоративным финишным элементом отделки дома, но и оберегает стены, цоколь и фундамент здания от чрезмерного намокания. Этот момент особенно важен при использовании в качестве фасадного материала штукатурки, которая более прихотлива к влаге.

Поэтому подшивать фронтоны и карнизы под крышей обязательно. В противном случае выступающая часть кровельного «пирога» становится уязвима к дождю и ветру. Открытая деревянная конструкция и теплоизоляция могут прийти в негодность. Сильные порывы ветра в незащищенном месте могут ослабить крепеж кровли или вовсе сорвать материал.

Правильная отделка выступающей части крыши не требует дальнейшего обслуживания в течение длительного периода эксплуатации.

Виды карнизной подшивки

В соответствии с архитектурными предпочтениями застройщика устройство кровельной подшивки по карнизу можно исполнить двумя способами.

1. Вдоль стропильной системы (без короба)
2. Перпендикулярно стене дома.

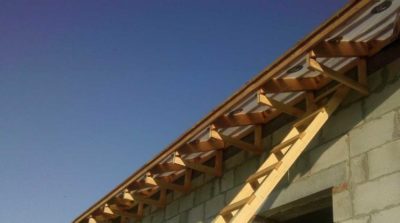

В первом случае стропильные ноги, выходящие за пределы стен, изнутри подбиваются обрешеткой для дальнейшего оформления свеса доской или софитами. Таким образом он смотрится более эстетично благодаря естественному продолжению крыши.

Вариант подшива по стропилам

Но такой способ не всегда удобен, т.к. большинство специализированных отделочных материалов и комплектующих изготовлены для горизонтального варианта отделки, где свес крыши и стена расположены перпендикулярно (под углом 90 градусов) друг другу. Для этого монтируется специальный короб, на который в дальнейшем набивается отделочный материал.

Выпуск крыши с коробом

На фото слева карнизный короб завершается на одном уровне со стеной, а справа продолжается до фронтонного выступа.

Материалы для отделки свесов

На строительном рынке элементы для декорирования свесов представлены в широком ассортименте. В качестве основного сырья для изготовления можно выделить металл, ПВХ (пластик/винил) и дерево. Во всем мире пользуются большой популярностью готовые софиты с необходимым набором аксессуаров для удобной и быстрой установки. Кроме простоты монтажа среди преимуществ такого материала можно выделить разнообразие цветового решения и долговечность.

Металлические софиты

Стальные элементы изготавливаются под заказ в виде панелей длиной от 0,5 до 8 метров. Также можно приобрести готовые изделия стандартных размеров: 2,4 и 3 метра (значения кратны ширине свеса 600 и 500 мм, соответственно).

По внешнему виду материал чаще всего имитирует натуральный брус или доску. Ширина панели зависит от профиля и варьируется в пределах 240-305 мм. Наиболее известны двойные и тройные софиты.

Виды металлических софитов: слева — двойной, справа тройной профиль

На изображении видно, что все элементы имеют перфорацию — небольшие отверстия, расположенные частично или по всей площади материала. Их назначение заключается в притоке воздуха через карниз в подкровельное пространство. Подробнее о естественной циркуляции воздуха под кровлей читайте в материале «Контробрешетка: зависимость от уклона и длины ската крыши». Статья подробно описывает все основные моменты, указывает зависимость необходимой площади отверстий карнизного свеса от значения площади крыши.

Перфорированные софиты необходимы только при монтаже карниза. Отделка выпусков со стороны фронтона может быть выполнена изделиями без вентиляционных отверстий.

Известны несколько видов металлических софитов:

• Медные;
• Из оцинкованной стали с полимерным покрытием (о видах полимеров см. в этой статье);
• Алюминиевые. Также возможно исполнение с цветным слоем.

Рекомендуемая толщина от 0,45 до 0,5 мм. Оцинкованные и алюминиевые материалы с лакокрасочным покрытием изготавливаются в широком ассортименте цветов каталога RAL и RR, а также с рисунком и текстурой под дерево, кирпич или камень.

Пластиковые софиты

Софиты из пластика наиболее популярны благодаря невысокой цене и легкости монтажа. По составу разделяются на два вида: виниловые (ПВХ — поливинилхлорид) и акриловые (усовершенствованные с применением специальных полимеров). В основном выпускаются длиной 3 м и шириной 0,305 м с тремя секциями.

По вентиляционным свойствам пластиковые панели различаются на:

• Перфорированные (все 3 секции имеют отверстия);
• С частичной перфорацией (отверстия только в центральной секции);
• Сплошные (без перфорации).

Виды пластиковых софитов

Оформление свеса крыши профнастилом

Более экономичный вариант относительно изложенных выше. В качестве дополнительных элементов можно использовать аксессуары от металлического софита. Наиболее привлекательно смотрится профиль C-8 (или 10) или обыкновенный цветной плоский лист. Высокий профлист (20, 21 и т.д.) в данном случае не подойдет. Минусом такого варианта является отсутствие вентиляционных сечений, поэтому придется устанавливать дополнительные приточные решетки.

Вентиляционные решетки в подшивке

Также, в отличие от готовых панелей, крепления на металлическом листе будут заметны. Между собой их лучше соединять саморезами с пресс шайбой в цвет профнастила, либо короткими кровельными саморезами (4,8х19 мм).

Деревянная подшивка

Здесь в качестве материала используются влагостойкие породы дерева: самые популярные и доступные — лиственница и осина. В установке не должно возникнуть особых трудностей. Единственное, нужно понимать — природные ресурсы имеют свойство со временем изменять геометрические размеры, что может сказаться на внешнем виде обустраиваемого объекта. Правило распространяется на ОСП и влагостойкую фанеру.

Открытые стропила

Многие предпочитают вовсе не использовать никаких дополнительных материалов. В местах выноса крыши прибивается сплошная обрешетка, она же будет скрывать кровлю от посторонних глаз. Стропила ровно подрезают и при необходимости обрабатывают декоративным влагостойким лаком или краской.

Оформление свеса без дополнительных материалов

Для реализации такого способа нужно сделать правильную обрешетку на этапе возведения крыши.

Инструкция по монтажу софитов. Два способа + видео

Перед началом работ необходимо ознакомиться с комплектующими для софитов. Некоторые доборные элементы используются при монтаже сайдинга. Например, внешний угол или завершающий (финишный) профиль. Обычно размер угла 50х50 мм, длина элементов 3 м.

Внешний угол и финишный профиль

Также есть специализированные аксессуары для устройства софитов: для торцевой отделки используется J-фаска («джэй» или «джи»), а для крепления панели в углу стены предназначен J-профиль.

J-фаска и J-профиль

В зависимости от предпочтений и условий технология устройства торцов может быть выполнена тремя комбинациями.

В первом варианте используем комбинированную J-фаску и финишный профиль.

1-ый способ: отделка торца при помощи j-фаски

Необходимо принять во внимание, что джэй-фаска обычно выпускается шириной 200 мм. Этого значения должно быть достаточно. В противном случае нужно воспользоваться способами, приведенными ниже. Если ширина торца меньше, отрезаем от планки лишнюю часть и заводим ее в изначально установленную завершающую планку.

Если торец слишком широкий, можно воспользоваться альтернативным вариантом с применение внешнего угла. А на вертикальную область также установить софит.

2-ой вариант с использованием внешнего угла

И, наконец, еще одна комбинация, в которой наружный угол заменяем J-профилем. Способ самый экономически выгодный, т.к. джэй-планка раза в 4 ниже стоимости угла.

3-ий вариант: монтаж с J-профилем

Для угловых соединений софитов между собой можно использовать H-профиль, либо два джэй-профиля.

Угловые соединения софитов

1. Монтаж горизонтального выпуска крыши с использованием короба

Поэтапно рассмотрим установку софитов при выносе, расположенном перпендикулярно стене. Для этого нужно подготовить специальный короб, который будет опорой для всей конструкции подшивки. Закрепляем к стене брусок таким образом, чтобы его край был на одном уровне с нижней точкой стропилы.

Схема монтажа короба

Далее прибиваем к торцу стропил лобовую доску или несколько в зависимости от ширины. Измеряем расстояние от стены до лобовой доски: именно таких размеров нужно нарезать софиты. Производим подшив согласно изложенным выше инструкциям.

Монтаж софитов

2. Подшивка свеса без короба

Для оформления крыши пластиковыми элементами понадобятся следующие инструменты: уровень, карандаш, рулетка, уголок, шуруповёрт, нож, молоток, ножовка и шнур.

Пошаговый пример подшивки сайдингом или софитом. Работа осуществляется с внутренней стороны стропил, без устройства короба. Применяемые материалы: сайдинг и софит с центральной перфорацией и белого цвета, угол наружный, J-профиль, саморез с пресс шайбой 4,2*16 оцинкованный острый (по дереву), гвозди, доска обрезная 25*120 мм.

Перед монтажом убедитесь, что стропильные бруски подрезаны на одинаковом расстоянии и параллельно плоскости стены дома.

Для начала по низу от первой и до последней стропильной ноги натягиваем шнур. Это нам покажет, на каком уровне лучше установить лобовую доску. В данном случае ширина составила две доски с небольшим зазором. Фиксируем их гвоздями к торцам стропил. Теперь необходимо установить угол наружный для дальнейшего монтажа сайдинга. Планку фиксируем саморезами с пресс шайбой. Правильность установки легче контролировать натянутым шнуром. Комбинированная фаска в данном варианте не подходит, т.к. рассчитана на монтаж софита под 90 градусов относительно торца.

Установка наружного угла для сайдинга и софита

Когда уголок установлен, можно заняться монтажом панелей сайдинга на торец. Нарезаем его нужной длины. Как правило, длина равна ширине среза стропилы. Лучше подготавливать по две или три штуки, так как размеры могут незначительно отличаться. При вертикальной установке соблюдаем фиксацию на замок. Так же каждую панели крепим саморезами. Нижняя часть будет «входить» в угол, а верхнюю можно завести под карнизную планку или установить завершающий профиль.

С торцевой части стропильной системы крепим панели сайдинга

Для оформления нижнего свеса лучше использовать софиты (в данном случае тройные с центральной перфорацией). Устанавливается он аналогично сайдингу. Один конец вставляется в наружный угол, а второй в J-профиль. Между собой панели защёлкиваются при помощи замкового соединения. К обрешётке крепятся саморезами ПШ. Обрезать панели удобно при помощи обычных ножниц по металлу или ножовки по дереву.

Софит со стороны карнизного свеса

Устройство торцов крыши

Подшив со стороны фронтона в отличие от карниза осуществляется под прямым углом к стене дома. Поэтому монтаж торцов можно производить при помощи J-фаски или внешнего угла. Какой вариант выбрать — решает застройщик. Иногда таким элементом может оказаться кровельная ветровая планка при условии, что ширины нижней полки будет достаточно.

Ветровая планка и фаска с торца дома

инструкция

Для наглядности и учетом всех тонкостей устройства пластиковых софитов предлагаем посмотреть видео. В материале лаконично изложены моменты по монтажу подшивки свесов крыши и установки панелей от компании VOX.

Источник: https://KrovPortal.ru/komplektaciya/podshivka-svesov-kryshi-sofity/

Как сделать монтаж карниза крыши своими руками – пошаговая инструкция

Роль качественной крыши в создании комфортной атмосферы в доме трудно переоценить. Хорошая, правильно собранная крыша защищает жилые помещения от любых погодных явлений и снижает теплопотери всего здания. При монтаже крыши нужно уделять внимание не только основным ее элементам, но и небольшим деталям – например, карнизам, которые продлевают срок службы кровли и увеличивают ее надежность. О том, как сделать карниз крыши своими руками, и пойдет речь в этой статье.

Устройство и назначение карниза крыши

Карниз кровли – это продолжение скатов в нижней их части. Карнизы формируются на этапе монтажа стропильной системы одним из двух способов: первый предполагает увеличение длины стропильных ног и их вынесение за пределы кровли, другой требует установки специальных кобылок. Верхняя часть карниза закрывается кровельным покрытием, а нижняя обшивается различными материалами. Именно устройство карнизного свеса крыши мы и рассмотрим в этой статье.

Собранный своими руками карниз крыши дома выполняет следующие функции:

• Защита стен здания от влаги. Карнизы свешиваются над верней частью коробки здания, закрывая стены от стекающей с крыши воды и грязи. Это позволяет продлить срок службы конструкции и сохранить ее визуальные качества.
• Защита фундамента здания от подмывания. Карнизные свесы выходят за пределы кровли и периметра фундамента, поэтому вода и снег, устремляясь вниз с крыши, падают на некотором удалении от здания. В результате отмостка и фундамент здания получают неплохую защиту от размытия.
• Повышение визуальных характеристик здания. Свесы карнизов придают всей кровле законченный вид. Правильно подобрав материалы и немного подумав над дизайном карнизов, можно добиться весьма гармоничной архитектурной картины.

Монтаж карниза крыши требуется в обязательном порядке при монтаже любого типа кровли. Конечно, визуальными характеристиками иногда можно пренебречь, но практические функции карнизов слишком важны, и игнорировать их нельзя.

Виды карнизов кровли

Перед тем, как выполнить монтаж карниза крыши своими руками, нужно изучить все их виды, особенности и технологию монтажа. Когда теоретические аспекты будут изучены, останется лишь воплотить спроектированную задумку в жизнь – а это достаточно просто, учитывая незамысловатость конструкции карнизов.

Все карнизы делятся на две основных категории:

1. Фронтонные. Как понятно из названия, данный вид карнизных свесов монтируется на сторонах с фронтонами. Необходимо понимать, как сделать карниз на фронтоне правильно. Длина фронтонных карнизов обычно невелика, а их формирование происходит за счет элементов обрешетки и лобовой доски, обеспечивающей карнизу необходимую форму.
2. Карнизные. Такие карнизы располагаются под скатами крыши. Карнизными свесами принято считать участки крыши, которые выходят за пределы периметра стен. Длина карнизных свесов достаточно велика – эти элементы необходимы для защиты стен от воздействия стекающей с крыши воды.

Перед тем, как сделать карниз дома своими руками, нужно рассчитать приходящуюся на него нагрузку. Свесы располагаются в нижней части ската, поэтому снеговая нагрузка на них минимальна, но есть дополнительные элементы (например, водосточная система или снегозадержатели), которые меняют распределение нагрузок.

Способы формирования карнизов — как можно сделать

Для обустройства карнизных свесов можно воспользоваться одним из следующих способов:

1. Удлинение стропил. Этот способ отличается предельной простотой. Карнизы в данном случае формируются за счет длинных стропильных ног, края которых выступают за пределы скатов. Чтобы увеличить длину свеса, достаточно подобрать для стропил брусы большей длины. Основная проблема такой конструкции заключается в увеличении веса стропильной системы, которая сильнее воздействует на фундамент.
2. Удлинение стропил кобылками. Такой способ формирования карнизных свесов несколько сложнее предыдущего, но тоже очень прост. В данном случае края стропил удлиняются при помощи кобылок – наращиваемых элементов, которые обычно делаются из более тонких досок. Использование кобылок позволяет уменьшить общий вес конструкции.

Выбор способа формирования карниза зависит от параметров кровельной конструкции и длины скатов. Если планируемая длина скатов составляет менее 6 м, то вполне можно использовать метод удлинения стропил – стандартных 6-метровых досок будет вполне достаточно, а их суммарный вес не перегрузит крышу. Во всех остальных случаях будут вполне целесообразными кобылки.

Выбор размера карниза дома

Чтобы карниз крыши из металла мог эффективно выполнять свои функции, необходимо правильно рассчитать его размер. Слишком узкий карниз обязательно станет причиной сокращения срока службы основного элемента здания – фундамента.

Подбирая длину карниза, нужно отталкиваться от следующего ряда факторов:

• Климатические условия. Количество осадков нужно учитывать в первую очередь. Зависимость размеров карниза от уровня осадков прямая – для более снежных регионов нужен свес большей длины. Минимальный вынос карниза за пределы скатов составляет около 50 см. Максимальная длина свеса не ограничивается, но делать ее больше 1 метра бессмысленно – таких размеров хватит для самых снежных регионов.
• Угол наклона скатов. Для крутых скатов требуются более широкие карнизы – вода и снег в таком случае падают на небольшом расстоянии от стен, поэтому их нужно защищать. Если же скаты расположены под небольшим углом, то карниз может быть и поменьше.
• Пропорции здания. Большая ширина карниза крыши дома в сочетании с пологой кровлей визуально делают дом более низким. Карнизы небольшой ширины, установленные на крутой кровле, дают обратный эффект – здание в итоге кажется более высоким.

Как обшить карниз своими руками

Готовые карнизные свесы необходимо подшить – это позволит всей конструкции полноценно выполнять свои функции и хорошо выглядеть. Перед тем, как обшить карниз крыши, нужно определиться с технологией этого процесса и выбрать подходящий материал.

Подшивка карниза крыши своими руками может выполняться по двум технологиям:

1. Прямая подшивка. Такой метод подшивки подразумевает создание короба, который расположен под прямым углом относительного стены здания. Именно к этому коробу и крепится материал обшивки. Данный способ довольно прост, но требует дополнительных затрат на стройматериалы.
2. Диагональная подшивка. Карнизы подшиваются так, чтобы материал обшивки располагался параллельно скатам крыши. Такой способ отлично подходит для подшивки крутых крыш с небольшой длиной ската. Усилий для диагонального метода требуется больше, чем для прямой подшивки, но в большинстве случаев они будут оправданы.

Основа для карнизных свесов закладывается в самом конце работ по монтажу стропильной системы. Когда обрешетка готова, стропила выравниваются по одному уровню, после чего к ним можно крепить ветровую доску.

Материалы для монтажа карниза

Подшивка карниза кровли может выполняться при помощи следующих материалов:

1. Доски. Для подшивки карнизных свесов очень часто используются обычные обрезные доски. Достоинства этого материала очевидны – небольшая стоимость, малый вес и простота монтажа. Впрочем, есть и недостаток, причем существенный – деревянные элементы подвергаются воздействию влаги и активно гниют. Чтобы подшивка прослужила хотя бы какое-то время, ее нужно регулярно покрывать защитным слоем краски, и даже в этом случае дерево будет разрушаться, поэтому через несколько лет придется подшивать карнизы заново.
2. Сайдинг. Подшивка карниза сайдингом – решение очень хорошее. В арсенал достоинств данного материала входит простота монтажа, способность выдерживать любые погодные факторы, длительный срок службы и хорошие визуальные показатели. Основной проблемой, возникающей при использовании сайдинга, является нарушение вентиляции кровли, из-за чего стропильная система начинает разрушаться.
3. Софиты. Софиты – это материал, разработанный специально для подшивки карнизов. Отличительная особенность софитов – перфорированная поверхность, которая пропускает воздух, но препятствует прохождению влаги. Учитывая важность вентиляции для сохранения кровли в рабочем состоянии, такому материалу стоит отдать предпочтение. К тому же, большая ширина софитов существенно упрощает монтаж.

Заключение

Сделать карниз дома своими руками несложно – достаточно лишь разобраться в их видах, подобрать оптимальный материал и изучить технологию монтажа. Грамотно созданные карнизные свесы с хорошей вентиляцией будут надежно защищать кровлю от преждевременного разрушения.

Источник: https://kryshadoma.com/sves-kryshi-karniz/kak-sdelat-montazh-karniza-kryshi-svoimi-rukami-poshagovaya-instruktsiya.html

Устанавливаем карниз крыши своими руками за 3 этапа

Правильно подшитый скат защитит и стены, и фундамент!

Что такое карниз крыши, объяснять, наверное — не нужно: почти все знают, что так называется специальная планка на торце ската. Но если вы взялись за самостоятельную постройку кровли, то в конструкции карниза и методике его сооружения нужно разобраться досконально.

В этом вам и поможет статья, которую я подготовил, опираясь на свой опыт кровельных работ.

Зачем нужен карниз и из чего он состоит?

Чтобы талая или дождевая вода, стекающая по скату, не попадала на стены дома и не подмывала фундамент, формируется свес кровли — часть ската, выступающая за плоскость стены. При этом на кровельном свесе устанавливаются специальные детали, которые отвечают за реализацию очень важных функций:

• эффективное отведение влаги от стен (как стекающей по кровельному материалу, так и конденсационной);
• защита подкровельного пространства от задувания капель;

При этом вентиляцию важно сохранить, так что полное перекрытие исключается!

• укрепление карнизного свеса, позволяющее выдерживать значительные ветровые и снеговые нагрузки;
• маскировка кровельного пирога и улучшение внешнего вида кровли.

Общая схема устройства края кровельного ската

Все это обеспечивается за счет монтажа карниза. Кровельные карнизы могут иметь самое разное строение, но общая схема устройства будет включать такие элементы:

Иллюстрация	Элемент стропильной системы
Каркас. Формируется выносом края стропил за границы стен. При этом торцы стропил обрезаются так, чтобы сформировать плоскость, необходимую для крепления элементов карниза.
Карнизные доски. Монтируются на стропила как на свесах кровли, так и на фронтонном выносе. Используются для крепления элементов, отвечающих за влагоотведение, а также за механическое усиление конструкции.
Капельник. Металлическая профилированная планка, которая ставится прямо на стропила. Основана функция — отведение конденсационной влаги от гидроизоляции.
Вентиляционная планка. Перекрывает зазор между стропилами, покрытыми гидроизоляцией, и кровельным материалом. Обеспечивает циркуляцию воздуха под кровлей, при этом защищая пространство от попадания мусора.
Карнизные планки. Ставятся на края кровли. В нижней части ската монтируется собственно карнизная планка, по обрезу фронтального свеса — ветровая планка.
Подшивка свесов. Делается либо из досок, либо из переформированных пластиковых элементов — софитов. Крепится к нижней части карнизного свеса — либо к стропилам, либо к специальной обрешётке.

Как видите, устройство карниза крыши не отличается сложностью. Кроме того, цена всей этой конструкции не составит и 10% от общей стоимости кровли, потому экономить на монтаже и подшивке свесов явно не стоит!

Оформлять край кровли можно по-разному, но делать это нужно в обязательном порядке!

Что нужно для работы?

Для защиты поверхностей стен и фундамента от стока даже на самой простой кровле желательно сделать карниз. Если же вы делаете баню, коттедж или дом, то края скатов нужно оформить по всем правилам.

Для этого нам будут нужны такие материалы:

Иллюстрация	Материал
Детали каркаса. Брусья и доски для монтажа на стропила. Все детали желательно проверить на наличие дефектов и обработать антисептиком.
Металлические планки: карнизные; ветровые; вентиляционные; капельники.
Гидроизоляционные материалы: пленка; уплотнительная лента.
Крепления для водосточной системы.
Материалы для подшивки карниза: деревянная вагонка; пластиковые перфорированные софиты.
Крепеж: кровельные гвозди; саморезы.

Инструменты и приспособления

Монтаж карниза и установка софитов своими руками — это не самые простые виды работ. Для их качественного выполнения нам понадобятся:

Все работы на скатах выполняем только со страховкой

1. Приспособления для работы на высоте — строительные леса, подмости, стремянки и т. д.
2. Индивидуальные страховочные системы.

Также не стоит забывать о средствах защиты — перчатках, очках и каске.

1. Измерительные инструменты — рулетка, уровень, отвес, угольник.
2. Деревянные шаблоны — используются для торцовки стропильных ног.
3. Пила по дереву — как минимум одна дисковая, и одна качественная ножовка.
4. Шуроповерты аккумуляторные с магнитными битами.

Хороший шуруповерт для монтажа просто необходим

1. Кровельный молоток.
2. Нож для резки гидроизляции.

Этап 1. Подготовка каркаса

Теперь разберемся, как сделать карнизы под крышей. Начинать нужно с подготовки стропильной системы и установки опорных элементов:

Иллюстрация	Этап работы
Разметка стропил. Используя уровень, угольник и шаблон, размечаем торцы стропил под обрезку.
Торцовка стропил. Обрезаем края стропильных ног. При этом доски должны быть выровнены так, чтобы их торцы находились строго в одной плоскости.
Монтаж лобовой доски. На торцы стропил устанавливаем лобовые доски толщиной от 25 мм и шириной от 150 мм. Карнизная доска крепится гвоздями или саморезами так, чтобы избежать ее продольной деформации.
Монтаж дополнительной доски на край свеса. На краю свеса делаем выборки, в которые укладываем доску под края карниза. Крепим доску гвоздями или саморезами.
Установка торцевой доски. После установки обрешетки на края выноса крепим торцевую доску.

Этап 2. Гидроизоляция и вентиляция

Далее инструкция предполагает установку элементов, которые обеспечат защиту от влаги:

Иллюстрация	Этап работы
Монтаж капельника. Металлическую профильную планку укладываем на карниз и закрепляем гвоздями или саморезами. Стыки капельников делаем с нахлестом.
Наклеивание уплотнительной ленты Поверх капельника монтируем уплотнительную самоклеющуюся ленту.
Закрепление гидроизоляционной мембраны После укладки кровельной гидроизоляции край мембраны закрепляем на верхней плоскости капельника. Для фиксации используем установленную ранее самоклеющуюся ленту.
Установка вентиляционной планки Чтобы подкровельное пространство эффективно проветривалось, поверх капельника и гидроизоляции по периметру ставим перфорированную планку.
Крепления для водосточной системы Если планируется установка водосточной системы, то под гидроизоляционные материалы заводим края крепления желоба. Крепления фиксируем на карнизных досках с учетом уклона в направлении стока.

Этап 3. Установка планок и подшивка

Теперь нам остается установить планки на края скатов и подшить свесы снизу. Работы эти обычно выполняются после монтажа кровельного материала:

Иллюстрация	Этап работы
Каркас подшивки. Из деревянных брусьев собираем обрешётку для установки софитов. Крепим конструкцию к стропильным ногам и к опорному брусу, зафиксированному на стене.
Монтаж софитов. К нижней части обрешётки крепим перфорированные софиты. Между собой детали подшивки соединяем замками, формируя поверхность без щелей и зазоров.
Карнизная планка. На лобовую доску устанавливаем карнизную планку. Верхний край заводим под свес капельника, нижний — под нижний край лобовой доски или за край подшивки. Фиксируем деталь кровельными гвоздями.
Торцевая планка. На край фронтального свеса ставим планку, которая должна перекрывать кровельный материал. Фиксируем ее к торцевой доске.

На этом фото хорошо видны результаты всех этапов работы!

Заключение

Источник: https://krovlyakryshi.ru/karniz/karniz-kryshi-704
