Как сделать водосточный желоб своими руками?

В этой статье:

Как сделать желоб

Какие бывают системы водоотведенияИз чего состоят водосточные системыКак монтируется водосточная системаСколько потребуется кронштейнов и как их крепитьОптимальный уровень монтажаКак установить желоб своими рукамиКак установить воронкиМонтируем водосточные трубы

Самодельные водостоки из подручных материалов

Во избежание подмывания фундамента стекающей с крыш водой обустраиваются специальные системы водоотвода. Вне зависимости от используемых для этого материалов стоимость их достаточно большая: несколько уменьшить затраты позволяет сборка водостоков своими руками из подручных материалов.

Какие бывают системы водоотведения

Для изготовления наиболее популярных и распространенных кровельных водоотводов используется оцинкованный металл. Хотя их и нельзя назвать особенно привлекательными, по сравнению с более современными вариантами, однако надежность данных изделий проверена временем.

Обладая навыками жестянщика или просто умелыми руками, смастерить водосток своими руками из оцинковки довольно несложно. Что касается других систем из металла, то наиболее элитными из них считаются изделия из меди и сплава цинка и титана. При значительной долговечности эти системы обладают также внушительной стоимостью.

Более демократичным вариантом считаются металлические водостоки, покрытые защитным слоем полимера. При довольно доступной цене они обладают очень привлекательным внешним видом: если за ними правильно ухаживать, прослужить они могут многие годы.

Что касается полимерных водоотводов для крыши, то для них характерна высокая стойкость к морозу, жаре, солнечному свету. Они довольно прочны и красиво смотрятся. К недостаткам пластиковых изделий обычно относят их высокую стоимость: в особенности этим славятся европейские модели. Однако в этой линейке встречаются и довольно качественные недорогие разновидности.

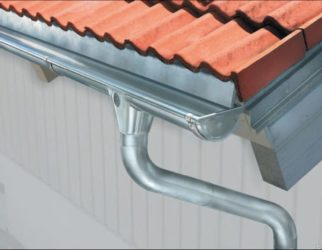

Из чего состоят водосточные системы

Крепление водосточных желобов осуществляется при помощи специальных кронштейнов непосредственно под кровельными свесами. Подобной ливневкой оформляется весь периметр крыши, что предполагает наличие внешних и внутренних углов.

При стыковке подобных элементов должна достигаться герметичность, для чего в комплекте имеются специальные соединительные переходники, оснащенные резиновыми уплотнителями. При их отсутствии укладка желобов осуществляется с перехлестом не менее 30 см. Для соединения в этом случае подойдут саморезы.

Чтобы отводить воду, желоба оснащаются отверстиями, оформляемые воронками. Крепление водосточных труб осуществляется прямо на воронки. При значительном весе кровли трубы необходимо сгибать.

Бюджетный водосток: из каких материалов и как сделать желоба и воронки своими руками

Для этого водостоки в некоторых случаях комплектуются специальными коленами и универсальными кольцами.

Чтобы закрепить водосточную трубу к стене здания, потребуется применить специальные хомуты, изготовляемые в том же цвете, что и весь набор. Все эти элементы служат для сборки водосточной системы требуемых параметров и формы. Отправляясь за покупкой, рекомендуется захватить с собой план здания: это позволит специалистам в магазине провести быструю комплектацию всех необходимых элементов.

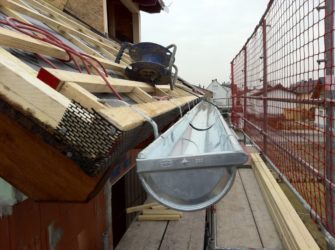

Как монтируется водосточная система

Самой сложной задачей является установка кронштейнов под водостоки. Нужно взять во внимание, что во время этой процедуры важно соблюдение небольшого уклона по направлению к воронкам. Обычно данный уклон делается не менее, чем 3 мм: если есть желание сделать отведение воды более быстрым, его можно увеличить до 10 мм.

Крыши с длиной фронтона менее 10 м оснащаются только односторонними уклонами. Более длинные системы имеют по центру дополнительные воронки и водосточные трубы, формирующие слив. Используется также вариант с высокой точкой по центру фронтона, от которой наклон идет в обе стороны.

Проводя монтаж водосточного желоба своими руками, чаще всего начинают с установки самых высоких кронштейнов. Далее проводится фиксация самого нижнего элемента, во время чего учитывается необходимый уклон. Натянув между ними шпагат, довольно просто провести установку всех стальных держателей.

Прежде чем приступать к формированию уклона, важно проверить горизонтальность используемой в качестве ориентира линии. Обычно за направление берут фронтальную ветровую доску, которая нередко устанавливается не по уровню. Проверку лучше всего осуществлять с помощью нивелира или гидроуровня. Если используется пузырьковый уровень, то его длина должна быть не менее одного метра.

Сколько потребуется кронштейнов и как их крепить

Расчет необходимого количества кронштейнов для крепления водосточной системы провести несложно. Как правило, при их установке используется шаг 50-60 см. Поэтому вначале суммарная длинна стены делится на этот показатель. К полученному результату добавляется единица, для обозначения крайнего кронштейна.

Таким образом высчитывается требуемое количество кронштейнов на одну стену. Подобным образом рассчитываются остальные участки. В случае, если стены имеют нелинейную конфигурацию, подсчет проводится поштучно, с обязательной поддержкой угловых элементов по обеим сторонам.

Что касается крепления кронштейнов, то для этого обычно используются три способа:

Прибивание гвоздями на кровельные стропилины. Удобнее всего это делать до постилки кровельного материала: крепление в таком случае происходит без каких-либо проблем.
Установка на ветровой доске. Для пластиковых отливов этот вариант является единственным из возможных. Другие системы можно крепить иначе.
Крепление на крайнюю доску обрешетки или настила под сплошным кровельным материалом. Данный тип установки также можно реализовать только до постилки кровельного материала.

Еще раз стоит напомнить, что при креплении кронштейнов важно не забыть об угле уклона. Металлические изделия можно согнуть любым подручным способом. Также для этого имеется специальное приспособление – крюкогиб: его продают в тех же отделах, что и водостоки.

Следует добиваться такого расположения водосточного желоба, чтобы кровельный настил заканчивался не дальше его половины. Лучшее расположение выверяется в промежутке от половины до трети размера изделия. Это даст возможность большей части желоба участвовать в улавливании воды, что особенно актуально в сильные дожди.

Оптимальный уровень монтажа

Также следует знать то, на какой высоте по отношению к кровельному материалу следует устанавливать желоб. В регионах с не очень обильными снегопадами, а также на кровлях со значительным углом наклона, крепление может проводится на любой понравившейся высоте. В других случаях желоб опускают, чтобы не допустить попадания в него снега при схождении с крыши.

В тех случаях, когда более низкому расположению желоба препятствуют конструкционные особенности кровли, следует использовать снегозадержатели. С помощью этих изделий предотвращается массовое схождение снега с крыши: он в таком случае тает постепенно, скатываясь вниз небольшими частями. Угроза повреждения ливнестока в таком случае отсутствует.

Как установить желоб своими руками

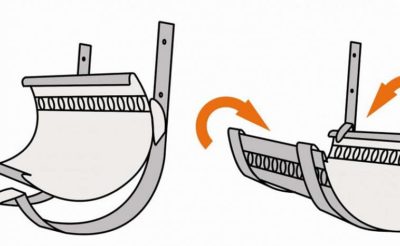

После закрепления кронштейнов проводится укладка желобов. В зависимости от используемой системы алгоритм действий, как сделать водосточные желоба своими руками, может отличаться. Один из вариантов предполагает наличие на краях изделий специальной канавки. Она служит для продевания концов кронштейнов, с последующим доворотом желоба на место.

Для крепления кронштейны оснащаются специальными язычками. Во втором случае местом старта монтажа служит фронтонная доска со специальными замками, в которые потребуется вставить внутренний желобный край. Далее проводится поочередное вдавливание замков на лицевой поверхности кронштейнов.

Для того, чтобы соединить обе части водостока, применяют специальные соединители, оснащенные резиновыми уплотнителями. Стоят они не дешево, поэтому довольно часто практикуется укладка двух желобов с перехлестом в 30 см.

В таком случае важно достигнуть расположения стыка по направлению тока воды. Чтобы увеличить герметичность, место стыковки желобов прокладывается резиновой полоской. Для соединения подойдут обычные саморезы. Закрепленный желоб оформляется заглушками по обоим концам.

Как установить воронки

После того, как все желоба собраны и зафиксированы на кронштейны, следует провести установку воронок. Для этого используются наиболее низкие точки. Угловые воронки монтируют с отступом от края на 20 см. Для выпиливания посадочного места обычно применяют ножовку.

Готовый вырез оформляется воронкой, с зацепом по наружному краю желоба. Далее ее нужно завести на второй край и там зафиксировать специальным зажимом.

Монтируем водосточные трубы

Воронки служат местом крепления водосточных труб. На крышах с большим свесом воронка дополнительно оснащается поворотником, упрощающим подведение и фиксацию трубы. Крепление проводится специальными хомутами, которые тонируются в общий цвет всей системы. Завершает монтаж водостока укладка поверх желоба металлической сетки, защищающей систему от посторонних предметов.

Самодельные водостоки из подручных материалов

Стоимость готовых водосточных систем довольно значительна, что стимулирует некоторых умельцев мастерить водостоки своими руками из подручных материалов. Один из вариантов предполагает использование для этих целей пластиковой канализационной трубы значительного диаметра (не менее 110 мм). Ее разрезают на две равные части для получения жлобов. Водосточные трубы изготовляют из того же материала, но с меньшим диаметром.

Что касается кронштейнов, то их можно приобрести или изготовить самостоятельно. В более дешевом исполнении самодельного водостока в качестве материала используются пластиковые бутылки (детальнее: «Как сделать водосток из пластиковых бутылок своими руками»). Хороший желоб таким образом не изготовишь, а вот воронки выходят довольно удачными.

Как установить водосток своими руками – правила установки желобов, воронок

страница / Благоустройство дачи / Постройки

Самодельные водостоки

30 Августа 2012

Мне потребовались водостоки для летнего домика. В ближайших магазинах водостоков нужного размера не оказалось, ставить же большие мне не хотелось: на маленьком домике они смотрелись бы несуразно.

На глаза попались оцинкованные профили для гипсокартона, они бывают разных размеров, с отверстиями и без них. Я взял те, что без отверстий, подобрав их по ширине и высоте на глаз, разрезав ножницами по металлу и сложив «коробочкой».

Монтировать профили-водостоки оказалось несложно. Я заранее нарезал полосками монтажную оцинкованную ленту (шириной 3-5 см, толщиной 2 мм, с отверстиями) и закрепил ее под свесом крыши. Профиль просверливал по месту, крепил заклепками или на болтах. Если длины одного профиля не хватало, наращивал его, просто вставляя один профиль в другой и скрепляя место соединения герметиком и парой заклепок. После этого оставалось только добиться нужного наклона водостока, подгибая его крепеж.

Опыт показал, что емкости профиля хватило бы даже для большой крыши при сильном дожде, вес снега такие водостоки тоже выдерживают. Достоинство водостоков из оцинкованного профиля — невысокая цена и простота монтажа.

Водостоки для крыши своими руками из подручных материалов

К тому же они тонкие и почти не видны.

С.КИКНАДЗЕ Московская обл.

Смотрите также в этом разделе:

Сегодня, несмотря на широкое использование электрических холодильников, морозильных камер, погреб, или лех, имеет исключительно важное хозяйственное значение — используется для хранения картофеля, овощей, фруктов и других продуктов питания. В погребе с хорошей гидроизоляцией и умело подобранной вентиляцией создается постоянный температурно-влажностный режим и благоприятные условия для хранения продуктов — они долго не портятся, не усыхают и не теряют свойственных им вкуса и запаха.…

Материалом для производства сварной сетки является специальная низкоуглеродистая холоднотянутая проволока диаметром от 3 до 6 мм периодического профиля и от 1 до 2,5 мм круглого профиля.…

Каждый человек стремиться быть индивидуальным во всем – в манере общения, походке, стиле одежды и во многом другом.

https://www.youtube.com/watch?v=6hoBj9WXiQQ

Но нигде нет такого простора для выражения своей индивидуальности как в оформлении интерьера собственного дома.…

Большинство современных российских семей предпочитает проводить свое свободное время (выходные, отпуск, каникулы) на даче. Это наиболее дешевый вариант отдыха, который может себе позволить практически каждый житель планеты.…

Источник: https://astgift.ru/kak-sdelat-zhelob/

Как сделать желоб для водостока своими руками

Как сделать водосточные желоба своими руками…

Конечно,в продаже есть уже готовые желоба для устройства водостоков с крыши,но бывают ситуации,когда нет возможности использовать красивые, но дорогие материалы.

У хорошего и рачительного хозяина всегда есть в заначке какой-нибудь бывший в использовании материал.

Материал для изготовления желобов может быть любой ,какой есть под рукой или такой,который вам больше всего нравится:

канализационные ПВХ трубы (их нужно разрезать вдоль напополам)
доски
пластиковые бутылки
оцинкованная или черная сталь

В данной статье будем рассматривать конструкцию желобов из оцинкованной стали.

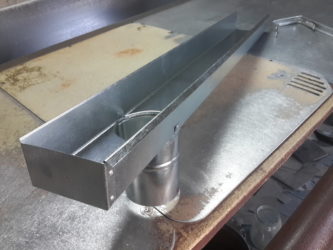

Желоба для крыши своими руками из оцинкованной стали

Желоба для крыши можно сделать из листов оцинкованной стали

Водосточные желоба для крыши своими руками из оцинкованной стали делаются достаточно просто,поэтому лучше выбрать именно этот материал:

нужно нарезать из листа оцинкованной стали толщиной 0,55 мм (можно толще,но труднее гнуть) полосы шириной 300 мм
согнуть в виде треугольника(один сгиб) или сделать П-образную форму желоба(два сгиба)

Для сгибания оцинкованной полосы (в виде треугольника) лучше использовать какое-то приспособление для того,чтобы сгиб получился правильной и одинаковой конфигурации для всех полос. Самое простое приспособление-это доска.

Сначала, прочертите предполагаемую линию сгиба точно по середине полосы. Полосы,кстати,будут длиной 1,25 м, если вы нарезали их поперек оцинкованного листа или 2,5 м, если нарезку сделали вдоль листа. Понятно,что проще всего сгибы делать из более коротких полос оцинковки.Но,тогда потребуется ставить крепления с более частым шагом. Тут уж выбор за вами.

Затем,одну половину полосы нужно подложить под доску,а вторую половину -загнуть на наружную сторону доски. Сгибание полосы,желательно делать не руками,потому что тогда оцинкованная сталь будет волнами в виде отпечатков ваших рук,а второй доской. Для этой работы не нужно брать толстые доски (50мм), достаточно толщины 20 мм. Можно тоньше,если таковая есть в наличии.

Держатель желоба своими руками

Держатели желоба нужно сделать из стальной полосы

Держатель желоба придется делать своими руками из стальной полосы толщиной 2 мм,поскольку данный элемент должен быть достаточно крепким,чтобы удержать снег в желобах в зимний период.

Можно купить уже готовые полосы,предназначенные для электромонтажных работ.Их сечение, как раз, подходит для изготовления держателей и поэтому нужно будет нарезать заготовки только по длине.

Можно нарезать самим из цельного стального листа,если таковой у вас «завалялся»…

Размеры заготовок должны быть:

толщина 2 мм
ширина 20 мм
длина 400 мм

Форма и размеры держателя выбираются в зависимости от :

выбранной формы желоба (треугольной или П-образной)
места крепления к карнизу (снизу или сверху)

Поскольку в нашем случае,желоба делались для старой бани с уже существующей крышей и карнизами,то крепление держателей можно было сделать только с нижней стороны подшива карниза,что не совсем правильно,так как держатели будут работать на отрыв при большой нагрузке.

В том случае,когда крыша еще в процессе монтажа,то правильнее будет закрепить держатели поверх карнизной доски, под профнастил (еще до его монтажа) или другой покрывной материал кровли. В этом случае,силы отрыва отсутствуют совсем.

Кстати,в продаже есть уже готовые держатели следующих конструкций:

крепление держателя на саморезах к лобовой доске карниза(как у крючка для полотенца). Понятно,что такой держатель,вообще,ничего не держит.При первой же снеговой нагрузке его просто оторвет.
держатель из полосы ,предназначен для крепления поверх карнизной доски.Это стандартное решение крепления желобов,поэтому такие держатели самые правильные.

В нашем случае,конфигурацию держателей для существующей кровли пришлось делать индивидуально и своими руками. Чтобы все держатели были одинаковой формы,без погрешностей,нужно использовать приспособление для гибки стальной полосы.

https://www.youtube.com/watch?v=76NcTeV5fcU

Проще всего забить гвозди в толстой доске в определенной последовательности и гнуть каждый элемент(стальную полосу) с помощью отрезка трубы в качестве рычага.

После сгибания полос,необходимо просверлить четыре отверстия в каждом держателе,для крепления его с одной стороны к карнизу крыши. Еще пару отверстий предназначаются для крепления самих желобов к держателю.

Окончательный процесс в изготовлении держателей заключается в покраске.Для этих целей лучше использовать специальную краску по ржавчине. Она гарантировано прослужит десяток лет,по сравнению,например,с грунтовкой ГФ-021,которую частенько применяют для защиты стальных конструкций от коррозии и,которая быстро «облупится»…

Крепление водосточных желобов своими руками

Крепление самодельных водосточных желобов к карнизу на держателях

закрепляются держатели к доскам обшивки карниза на саморезах. Ставить держатели нужно с определенным шагом,который зависит от длины желобов. Правильнее всего,когда держатель находится в месте стыка желобов
на держатели укладываются желоба из оцинкованной стали с нахлестом в месте стыковки. Желоба должны укладываться друг на друга(в месте нахлеста) так,чтобы предыдущий элемент был наверху.Это делается для того,чтобы вода сливалась по желобам,не затекала под места стыка
желоб крепится к держателю на заклепках.Есть такой ручной инструмент для установки заклепок.Он не дорогой. Можно ,конечно применить саморезы (самонарезающие винты) небольшого размера.
стыки желобов желательно гидроизолировать каким-нибудь герметиком

Водосточные желоба -это горизонтальная часть водосливной системы с крыши. Вертикальной частью водосливной системы являются водосточные трубы,по которым вода сливается с желобов на землю, отмостку или специальные водоприемные емкости.

Для одноэтажных строений,типа бани или дачного домика,по старым,советским канонам,водосточные трубы разрешалось не устанавливать. Вода из желобов просто сливается на землю с высоту 2-2,5м. Можно в этом месте поставить бочку или сделать дренажную ямку с заполнением ее камнем или щебнем.

Водосточные желоба,сделанные своими руками из подручного материала, достаточно бюджетный вариант,но служит он нисколько не хуже,чем покупная водосточная система.

Источник: http://banjstroi.ru/svoimi-rukami/vodostochnyie-zheloba-svoimi-rukami.html

Водосточная система своими руками

Грамотно выполненный монтаж системы водостока сможет обеспечить не только беспроблемную эксплуатацию кровли, но и сохранность стен, фундамента строения. Водоотведение, смонтированное своими руками, ничем не уступает системам, выполненным профессионалами, при условии соблюдения аккуратности и тщательности выполнения всех этапов процесса изготовления.

Установка полимерных водостоков

Для монтирования водоотведения широко используется модифицированный полимер, способный выдерживать жесткие эксплуатационные условия – высокие температуры в летнее время, зимние морозы, нагрузки от дождя, ливня и снега.
Производители наделяют свою полимерную продукцию такими характеристиками:

морозоустойчивость – составляющие систем не подвергаются деформациям и не трескаются при температуре до -50 градусов;
долговечность – срок эксплуатации составлет примерно 15-30 лет;
высокая степень пропускной способности (при грамотной установке);
звукопоглощение – бесшумное движение всех видов осадков по трубам;
износостойкость – не поддаются коррозии и химическому воздействию;
небольшой вес – возможность выполнять монтаж на облегченных строениях;
декоративность – сохраняет привлекательный вид на протяжении всего периода эксплуатации;
доступность – стоимость ниже, чем у металлических аналогов.

Одним из достоинств полимерных систем является упрощенный монтаж, не требующий специальных навыков и оборудования, особенно когда конструкция собирается посредством резиновых уплотнителей.

Все детали имеют защелкивающиеся замки, а крепежные элементы монтируются к лобовой доске и стенам при помощи метизов.

Каждый комплект полимерных водостоков снабжен подробной инструкцией по сборке, но есть общие рекомендации, которым необходимо следовать при монтаже:

хотя материал выдерживает довольно большие морозы, не стоит выполнять сборку при температуре ниже, чем +5;
уклон для полимерного желоба должен составлять 3-5 мм на погонный метр;
максимальный промежуток между водоприемными воронками – 24 метра;
кронштейны располагать на одинаковом расстоянии;
оптимальный зазор от стены дома до трубы составляет 3-8 см;
желоб должен выступать над уровнем крыши на 1/3 часть.

Сборка полимерного водостока начинается с установки водосборной воронки, одновременно являющейся соединительным элементом. Уровень наклона выдерживается при помощи шнура или нивелира.

Далее монтируются кронштейны под желоба, начиная с противоположной стороны относительно воронки.
Кронштейны и доборы крепятся к лобовой доске при помощи саморезов 5×30 мм. Желоб устанавливается в соединительные элементы и защелкивается в пазах.

При условии выполнения рекомендаций по сборке водосточная система получит высокую эффективность в период ее эксплуатации.

Системы из оцинковки

Оцинкованные системы водоотведения характеризуются легкостью и практичностью, долгим сроком службы и простым изготовлением. Готовая водосточная система из оцинкованной стали включает в себя все необходимые крепежные элементы.

Их задача – обеспечить герметичность отвода воды в нужном направлении. Поэтому существует возможность установки такого водоотвода на железобетонной, кирпичной или деревянной стене, любой конфигурации и в нужном направлении. Монтаж системы выполняется легко и быстро.

Существуют еще такие преимущества:

устойчива к деформации, температурным перепадам, влажности;
огнестойкость при воздействии прямого пламени;
небольшой вес;
доступная цена при довольно хороших технических характеристиках.

Недостаток оцинкованных водостоков заключается в низкой степени шумоизоляции. Поэтому необходимо соблюдать технологию при изготовлении системы, а именно крепления элементов к кровле и фасаду.

Пластиковые трубы

Из всех материалов, используемых в производстве водостоков самым бюджетным является пластик. Такие системы выпускаются в различных цветах, имеют эстетичный внешний вид и легко монтируются. Изделия из пластика характеризуются небольшим весом, поэтому такие желоба и трубы можно устанавливать на разные виды кровли. Работать с пластиковыми элементами водостока довольно легко:

Так как материал этот более податливый, чем оцинкованная сталь, крепление здесь более частое и нагрузка распределяется несколько иначе. При одинаковой схеме сборки, количество деталей значительно больше.
Расстояние между кронштейнами не должно превышать 0,5 м, в то время как в стальной конструкции 0,8-1,3 м. Крепятся кронштейны на стене дома, стропилах крыши, лобовой доске.
Число труб для стока рассчитывается в соотношении 1 к 8 м желоба. Диаметр по площади кровли: 1кв. м к 1 кв. см сечения трубы.
Желоб устанавливается в соответствии с углом наклона крыши: вода, стекающая со ската, должна попадать на осевую линию водоотводного канала.
Важно правильно выбрать глубину желоба. Иначе вода будет литься через край и водосток потеряет свою функциональность.
Уклон желоба – не менее 2 см на погонный метр.
Зазор между стеной и водосточной трубой соответствует расстоянию 3-5 см.
Соединение составляющих выполняется внахлест и обязательно с использованием уплотнителей.
Расстояние между водоотводом и грунтом должно составлять не более 15 см. Зимой возможно замерзание воды и образование сосулек, под весом которых пластик повреждается, поэтому расстояние здесь в 2 раза меньше, чем на оцинкованном водостоке.
Очистка конструкции выполняется струей воды или воздуха, так как металлические предметы могут деформировать поверхность желоба и других элементов.

Источник: https://evroterm32.com/kak-sdelat-zhelob-dlya-vodostoka-svoimi-rukami/

Как сделать водосточный желоб своими руками — Справочник дачника

В строительных магазинах можно найти массу вариантов готовых водоотводящих систем, однако стоимость их высока. Узнав, как сделать водосток своими руками, можно изготовить такую конструкцию из стальных листов с различным типом покрытия. Обойдется она недорого, а служить будет также надежно, как сделанная на производстве.

Материал для водостоков

Выбранный материал должен отличаться прочностью, долговечностью и устойчивостью к воздействиям внешней среды – осадкам, перепаду температур и ультрафиолетовым лучам.

В той или иной степени этим требованиям отвечают:

Листовая оцинкованная сталь – бюджетный вариант, активно используемый для создания желобов водоотводящих систем. Его недостаток – не слишком высокая прочность, конструкцию можно повредить ломом во время чистки от наледи.
Металл с полимерным покрытием. Отлично подходят для строений, крыша которых покрыта металлочерепицей, поскольку легко подобрать подходящий по цвету материал. Устойчивость к низким температурам и коррозии делают стальные желоба с защитной пленкой из полимера неплохим выбором. Единственный минус – ощутимый шум, который возникает в момент прохождения вод по желобам.
Окрашенная листовая сталь. Такие конструкции потребуют периодического обновления покрытия. Не слишком удачный выбор для домов, крытых мягкой кровлей – попадающие вместе с дождевой водой в желоба абразивные частицы постепенно разрушат металл.
Пластик. Прочный и устойчивый к коррозии материал, изделия из которого достаточно легко собрать. Конструкция устойчива к ультрафиолету, не разрушается абразивными частицами, кислотными осадками. Не шумит.
Медь и сплав цинка и титана. Отличаются долговечностью, прочностью и надежностью, однако стоят весьма дорого.

Основные элементы водоотводящей системы

Водосточная система любого типа состоит из стандартных элементов, каждый из которых отвечает за конкретную задачу:

Желоба. Стекающая с крыши вода поступает в желоба, расположенные по периметру здания.
Водосточные трубы. Из желобов стоки по трубам отводятся вниз.
Воронки. Соединяют вместе желоба и трубы.
Заглушки. Элементы, которые контролируют скорость стекания осадков, служат ограничителями.
Переходники и муфты. Детали, с помощью которых прямые участки конструкции соединяются вместе.
Тройники, колена, угольники. Используются для распределения вод, приближения водосточных труб к поверхностям стен, для углов.
Кронштейны и держатели. С их помощью закрепляют желоба.
Хомуты и штыри – крепеж для труб.

Проектируя водостоки для крыши частного дома своими руками, принимают во внимание:

Диаметр желобов и труб. В каждом случае их подбирают индивидуально, учитывая площадь кровли, обильность осадков в регионе, угол наклона скатов. Средние параметры для небольших строений (дачных домов, гаражей) – d желоба 7-11,5 см, d трубы – 5-7 см; для коттеджа или дома средней площади – d желоба 11,5-13 см, d трубы 7,5-11 см.
Расположение водосборных и водоприемных элементов. Схема зависит от типа кровли и длины свеса. Трубы, как правило, устанавливают в углах здания.
Количество материалов. Для точного расчета потребуется высчитать общий метраж желобов (периметр строения и небольшой запас примерно в 5 %). Количество воронок и труб нужно определить самому, ориентируясь на длину стен – их устанавливают на расстоянии 10 м друг от друга. Длина трубы зависит от высоты здания (от уровня почвы до свеса). Распределительные, угловые и соединительные части конструкции определяют индивидуально, принимая во внимание конфигурацию своего дома.

Изготовление водостоков из стальных листов

Водостоки из оцинкованной стали – наиболее популярный и бюджетный вариант. Для изготовления водоотводящей системы можно использовать листовой металл с полимерным покрытием, отличающийся большей устойчивостью ко внешним воздействиям, порядок работ останется тем же.

Материалы и инструменты

Для создания водостока своими руками потребуются:

листовой материал толщиной 0,5 мм;
молоток;
плоскогубцы;
ножницы по металлу;
маркер для разметки.

При выполнении работ нужно принимать во внимание, что ширина заготовки должна быть больше диаметра трубы на 1,5 см – этот зазор нужен для соединения элементов.

Труба

Инструкция по изготовлению трубы:

На металлическом листе выполняют выкройку, исходя из вычисленных ранее параметров. С одного края, идущего по длине листа, нужно провести прямую линию на расстоянии 0,5 см, с другого – с отступом в 1 см.
С помощью ножниц вырезают деталь.
Участок с отступом в 1 см с помощью плоскогубцев загибают под углом 90 °, второй край также загибают, но под небольшим углом.
Заготовку сворачивают в форме трубы, при этом оба загнутых края должны войти один в другой.
Используя молоток, трубу слегка приминают, чтобы придать ей форму и упростить соединение со следующим элементом.

Желоб

Как правильно самостоятельно сделать полукруглый желоб? В идеале, для этой работы нужно специальное оборудование, поскольку без него изделие будет иметь неровную форму, однако при его отсутствии можно попробовать обойтись своими силами.

Из металлического листа вырезают заготовку, накладывают ее трубу или ствол дерева нужного диаметра и с помощью киянки придают заготовке требуемую форму.

Воронка

Деталь состоит из двух разных по диаметру труб стакана, диаметр которого должен быть равен диаметру трубы. Составные части делают самостоятельно, используя описанный выше способ, однако при изготовлении края должны развальцовываться не внутрь, а наружу.

Однако делать воронки самостоятельно не рекомендуется – не имея соответствующих навыков, изготовить их качественно не получится.

Монтаж самостоятельно сделанной водоотводящей системы

Когда все элементы готовы, приступают к сборке водоотвода.

Монтаж может быть осуществлен различными способами, выбор метода зависит от креплений и времени года, когда проводятся работы.

Желательно устанавливать водоотводящую систему еще до того, как была покрыта крыша. Наиболее надежный и удачный способ – установка на стропило или наружную перекладину скатной крыши. Это позволяет защитить подвесные крепежные конструкции от дождя, закрыв их планкой карниза.

Если кровля уже установлена, пользуются другим методом.

Порядок работ

Сначала крепят кронштейны, которые будут поддерживать сточные желоба. Их располагают через каждые 55-60 см, при этом уровень должен снижаться в сторону слива. Держатели следует устанавливать так, чтобы свес кровли заходил примерно на треть полукруга, оставшиеся две трети будут собирать стекающую с крыши дождевую воду.

Для установки кронштейнов на деревянной планке карниза под нужным уклоном пользуются таким методом:

Монтируют самый высоко расположенный держатель.
Устанавливают кронштейн, находящийся на самой низкой точке (наклон увеличивают на 5 мм каждый метр). Если не выдерживать рекомендуемый угол наклона, отвод воды будет затруднен, могут появиться протечки.
Два установленных кронштейна соединяют тонкой веревкой, по стене вдоль веревки проводят линию.
На нужном расстоянии устанавливают остальные поддерживающие элементы, располагая их по отмеченной линии.

После этого проводят установку желоба, на край, расположенный выше всего, ставят заглушку. В местах соединения с желобом трубы вырезают отверстие под воронку, и устанавливают последнюю.

После этих работ приступают к монтажу сточных труб. Для закрепления их вдоль стены используют хомуты.

Если на участке имеется ливневая канализация, трубу отводят к ней. При ее отсутствии, в случае отвода воды в почву, трубу располагают на расстоянии 30-35 см над уровнем грунта.

Советы и рекомендации

Чтобы система не забивалась опавшими листьями, на желоба желательно установить защитные сетки. Они не будут препятствовать сбору воды, но защитят желоба и трубы от крупного мусора.

В готовых системах такая защита почти всегда поставляется в комплекте, а при самостоятельном изготовлении водоотводящей системы ее просто сделать своими руками.

Для этого потребуется металлическая сетка в рулонах. Нарезав полосы, ширина которых чуть превышает диаметр желоба, ее фиксируют на элементах отводящей системы с помощью обычных пластиковых хомутов.

И готовый, и сделанный своими руками водоотвод требуется регулярно осматривать и очищать от загрязнений.

Даже металлическая сетка не защитит конструкцию от попадания внутрь грязи, пыли, мелкого сора. Накапливаясь, они могут затруднять отток воды или образовывать засоры в трубах.

Это может привести к тому, что вода будет попадать на стены дома и размывать фундамент.

Узнав, как правильно сделать водостоки для крыши своими руками, можно существенно сэкономить, если выполнить все работы по изготовлению и установке произведенной системы самостоятельно.

При этом важно тщательно соблюдать технологию проведения работ, а при составлении схемы монтажа точно проводить замеры.

Выполненная по всем правилам конструкция будет надежно справляться с задачей и прослужит долгие годы.

Источник: https://agro-akcent.com/kak-sdelat-vodostochnyy-zhelob-svoimi-rukami/

Как сделать самодельный водосток с крыши из канализационных труб, пластиковых бутылок и других подручных материалов своими руками

Водосток помогает сохранить кровлю и стены дома от избыточной влаги. Сейчас приобрести понравившуюся систему водоотведения легко в магазине. Известные бренды предлагают защиту от влаги, а специализированные фирмы установку с гарантиями.

Затраты на это немаленькие, сумма выходит большая. Можно приобрести в магазине систему водостока, а сэкономить на установке. А еще лучше сделать самому такое приспособление, приложив немного усилий и знаний.

Материалы для самодельных водостоков:

пластиковые бутылки;
трубы для канализации;
дерево;
оцинкованные листы металла;
медные листы металла;
профили для гипсокартона;
керамическое водоотведение.

Водосточная система из канализационных труб

Канализационные трубы подходят по своей цене, крепости, весу и наличию различных переходников.

Их виды:

Серые трубы, боятся сильных морозов.
Коричневые трубы, самые крепкие, терпеливы к нагрузкам и большим морозам. Под воздействием продолжительных солнечных лучей ультрафиолет разрушает и начинает трескаться поверхность.
Белые трубы, используют для домашних монтажных работ.

Поэтому выбирать трубы для водостоков следует по погодным условиям в своем регионе.

После определения материала для слива, рассчитывают расходные материалы.

Разный диаметр труб подходит для разных площадей ската крыши:

S< 50 кв. м – трубы диаметром 8 см;
S< 125кв. м – трубы диаметром 9 см;
S > 125 кв. м – трубы диаметром 10 см.

Остальные расходники подбираются под эти трубы (с таким же диаметром).

Для схемы водостока необходимо знать некоторые параметры:

периметр крыши;
длина и количество желобов, стоков;
места стыков и креплений.

Периметр крыши, деленный на 2, и будет длина желобов. Трубы будут распилены пополам. Например, периметр крыши 60 м, необходимо купить для желобов 30 м канализационной трубы.

Водоотливные стояки по всему периметру находятся на расстоянии 5 м. Их длина равна расстоянию от карниза до земли. Умножив, количество стояков на длину стояков, получим количество деталей для желобов.

Необходимые для сооружения детали:

сливные трубы;
кронштейны (на 10 м идет 18 шт.);
отводы и воронки (сколько сливов);
заглушки;
углы (в зависимости от угла падения воды с крыши);
соединительные для желобов;
колена;
переходники.

Нужные инструменты:

шуруповерт и саморезы;
отвертка, ножовка;
болгарка, лобзик электрический;
рулетка, веревка, уровень.

Для удобства установки нужны строительные леса или козлы.

После покупки материалов начинается подготовительный этап. Подготовленные для желобов трубы, необходимо распилить на 2 части. Для этого понадобится болгарка, лобзик или ножовка по металлу.

Монтаж

Желоб проходит под уклоном к сливу. Прикрепляются кронштейны на расстоянии полуметра друг от друга. Крепление желобов происходит под уровнем и с натянутой нитью.

Стыки между отдельными частями замазывают герметиком или сажают на клипсы. Следующий этап – установка сливных труб, стыки промазываются герметиком.

Из пластиковых бутылок

Облегченный и дешевый материал – это пластик. Имея достаточное количество пластиковых бутылок можно сделать из них водосток. Для этого подойдут темные бутылки из-под пива или кваса, чтобы не было видно мусора.

Как и в первом случае рисуем схему будущего водостока. Находим периметр крыши и вычисляем число бутылок. Из 1 бутылки выйдет 2 половины по 12-15 см.

От бутылки отрезаем дно и горлышко, разрезаем пополам оставшуюся часть и моделируем желоб при помощи степлера.

Бутылки накладывать внахлест на 2 см. Желоб крепится к крыше с помощью шуруповерта и проволоки.

Водоотведение делается из отрезанных, но не распиленных частей, вставляя одну в другую. Воронка изготавливается из бутылки с обрезанным донышком, вставленная в водосток. Водоотводную трубу можно поместить в емкость или довести до грунта.

Из оцинкованной стали

Оцинкованная сталь считается прочным металлом, устойчивым к ржавчине, морозам и ультрафиолету. Единственный минус – из-за перепадов температур расходятся крепежные швы.

Для начала необходимо заготовить листы оцинковки. Ножницами по металлу отрезается заготовка, добавляя 1,5 см на фальцы по ширине.

Этот материал легко поддается изменению формы. Для фальцев достаточно приложить к листу линейку или кусок бруса и отбить молотком. Для придачи круглой формы трубу или бревно оборачивают листом и проходят молотком или киянкой.

Готовую конструкцию цепляют на кронштейны. Желоба укладывают внахлест на 10 см. Воронки изготавливают при помощи ножниц, подгибая металл по своим задумкам. Трубы скрепляются хомутами.

Изготовление трубы

Для начала воронку следует спроектировать и сделать примерный чертеж на листе бумаги. После следует начинать переносить чертеж на жесть.

С краев проводят прямую линию с отступом от края в 0,5 см и с другого в 1 см. Вырезав деталь, загибают расчерченные края под прямым углом отступ с 1 см, а другой под острым углом.

Сворачивая заготовку, края углов должны войти друг в друга. Молотком добавляют цепкости на шве трубы. Имея специальные станки для сгибания металла, процесс займет меньше времени.

Кронштейны

Кронштейны помогают поддерживать желоба. Этот важный крюкообразный предмет можно изготовить самостоятельно. Лучше брать материал одинаковой ширины, чтобы кронштейны были идентичны.

Для этого нужна сталь толщиной больше 2 мм, это позволит держать вес. Полосы для электромонтажных работ идеально подойдут для заготовок. Размеры: 40 см на 2 см. Заготовку гнут с помощью трубы и вбитых гвоздей в дерево, используя рычаг.

После изготовления сверлят два отверстия для крепления. Покрашенные кронштейны, таким образом, защищенные от ржавчины, служат намного дольше.

Для временной конструкции кронштейны делают из дерева. Вырезая в куске бруса углубления под желоб. Некоторые прибивают их к стропилам на крыше.

Из металлических профилей для гипсокартона

Профиль легкий и прочный металл прекрасно подойдет для слива воды.Находим нужное количество материала исходя из периметра крыши дома.

Профили по всему периметру дома можно прикрепить на:

кронштейны;
проволоку;
бруски.

Для защиты от выливания воды из желобов, его распиливают на 2 части, конец над воронкой оставляют и загибают, чтобы сделать на углу преграду из полукруга. Сливные трубы и воронку придется сделать из других материалов.

Из дерева

Имея дачу или загородный дом легко найти этот материал. Для временного использования на короткий срок достаточно затратить пару часов.

Временный водосток делают из доски 150х10мм. Длина досок равна двойному периметру. Например, периметр свеса крыши 100 м, значит, сумма длин досок должна быть 200 м.

Доски сбиваются гвоздями под прямым углом. Получившиеся углы внахлест соединяют, получая длинные желоба. Для временной постройки делают временные крюки из досок и железа. На получившиеся кронштейны цепляют желоба.

Отрегулировав наклон желоба, приступаем к водостоку. Его можно сделать из кусков жести или изготовив еще один желоб, достающий до земли.

задача такого водостока – отвести воду от фундамента дома. Далее можно прорыть канавку для слива воды или увести его под дерево. Вода от дома должна уйти примерно на 1,5 – 2 м.

Временный водосток выглядит немного нелепо, но он сможет прослужить больше года.

Пока хозяева не накопят денег или придумают другой вариант. Для защиты дерева от влаги можно использовать полиэтиленовую пленку, закрепленную скотчем, мебельным степлером или маленькими гвоздиками.

Есть еще один вариант изготовления желоба. Распустив небольшое бревно на 2 части. Стамеской, вырезав овал, получается отличный желоб. Способ прикрепления к крыше остается такой же.

Советы по эксплуатации системы:

Избавиться от опавших листьев и мусора ставят защитные сетки. Ее легко сделать самостоятельно. Для этого нужна мелкая сетка, которую нарезают полосами с шириной на 6 см больше ширины желоба (по 3 см больше с каждой стороны). Прикрепить ее можно с помощью хомутов или проволоки.
Чистка водоотвода от грязи и мусора продлит ему жизнь, защитит от засоров. Чистят с помощью щетки или руками, убирая палки. Засоренный водоотвод способствует протеканию воды на стены и фундамент дома.

Вывод

Изготовить самостоятельно систему водоотведения можно. Необходимо определится с материалом для работы, начертить схему и приступить к работе.

Главное соблюдать технику безопасности. Эти виды водостоков значительно сэкономят бюджет и позволят сделать именно тот вариант, который ближе для владельца дома.

Как сделать водослив из канализационных труб на видео ниже:

Источник: https://dom-s-ymom.org/stroitelstvo/konstruktivnye-resheniya/krysha-i-krovlya/vodostochnye-i-livnevye-sistemy/kak-sdelat-vodostok-svoimi-rukami.html

Как сделать желоба для отвода воды с крыши и цена заводских вариантов

В нынешнее время системы водостока доступны как никогда, на строительном рынке можно найти элементы любых типоразмеров и форм. Однако этот факт не останавливает домовладельцев, которые желают самостоятельно обустроить свое жилье и сэкономить на этом. Накопленный практический опыт многих домашних мастеров поможет изготовить не только желобки из листового металла, но и всевозможные кронштейны, тубы и воронки.

Каковы у водосточных желобов бывают размеры и как подобрать их для своего проекта

Ассортимент заводских изделий для организации водостока весьма широк. Форма элементов системы может быть круглой или прямоугольной, а в качестве материала применяется ПВХ, медь, нержавеющая и оцинкованная сталь. «Оцинковку» домашние мастера при самостоятельном изготовлении деталей используют чаще всего. Это объясняется ее дешевизной и несложностью обработки.

Важно подобрать оптимальные габариты, чтобы желоб водосточный и размеры трубы справлялись со своими функциями наиболее эффективно. Концепция выбора заключается в том, что чересчур узкие элементы не будут справляться с потоками воды, а слишком широкие – обойдутся значительно дороже. Поэтому стоит учитывать следующие факторы:

Количество осадков для вашей местности.
Площадь и величина уклона крыши.
Индивидуальные особенности архитектуры дома.

Диаметр современных желобков и труб находится в пределах от 60 до 216 мм. Большинство продуктов соответствует нормам DIN EN, отдельные производители продолжают выпускать продукцию по ГОСТ 7623-84.

Домовладельцы, предпочитающие сделать водосточный желоб своими руками, должны учесть, что он должен быть шире трубы. Высота борта делается не менее 10-12 мм. Наиболее ходовые соотношения элементов системы желобок/труба имеют следующий вид:

100/75 мм.
125/87 мм.
125/100 мм.
150/100 мм.
200/150 мм.

Для примера рассмотрим практический пример с площадью крыши в 60 м². Здесь подойдет желобок 100 мм и труба диаметром 80 мм. Для площади в 100 м² уже понадобится труба 100 мм и желобок на 150 мм. Параметры имеют усредненный характер, индивидуальные особенности постройки влияют на них непосредственным образом. Длина желобков обычно составляет 2-3 метра.

Как сделать своими руками трубу и водосточный желоб для дождевой воды

При изготовлении комплекта водостока мастера используют недорогие стальные листы с оцинковкой или полимерным покрытием. Кроме этого, многих привлекает тот факт, что для организации работ сварочный инвертор не нужен. Определенная часть пользователей предпочитают оцинкованную продукцию, которую потом красят в любой понравившийся цвет. Для работы понадобятся следующие инструменты:

Резиновая и деревянная киянки.
Ножницы по металлу и болгарка.
Металлический уголок длиной не менее 1 метр.
Листовая сталь толщиной 0,5-0,65 мм.
Линейка и рулетка.
Отрезок трубы подходящего диаметра.

Предварительный этап заключается в разметке листа на заготовки при помощи карандаша и линейки. При этом нужно определиться с формой изделия, некоторые могут выбрать прямоугольную форму. Однако в большинстве случаев мастера делают радиальный профиль. В любом случае, самодельные желоба для отвода воды с крыши и цена их заводских аналогов несопоставимы.

Технология самостоятельного производства проста и состоит из нескольких простых переходов:

Разрезать листы по разметке ножницами для резки металла.
Установить металлический уголок вдоль длинной стороны заготовки на 10 мм от края, и отогнуть наружу элемент вальцового соединения при помощи резинового молотка.
Таким же образом загнуть вторую длинную сторону, только внутрь. При горизонтальном соединении фальцевые элементы будут после стыковки обеспечивать жесткость конструкции.
Зафиксировать отрезок трубы и выгнуть на ней заготовку нужной формы.

Технология изготовления труб

Схема проста и аналогична процессу изготовления желоба. Заготовка отрезается так, чтобы с одной стороны ширина была на 10 мм уже. Это необходимо для последующей правильной стыковки элементов. После выгибания заготовки фальцевые загибы заводятся друг за друга, после чего по всей длине точными ударами киянки сформировать шов.

Изготовление сливной воронки и кронштейнов

Конструкция состоит из трех компонентов: стакана, конуса и ободка. В месте соединения два последних элемента должны быть одного диаметра. Составные части воронки также соединяются методом вальцовки, что предотвращает просачивание воды при сильном напоре при ливне. При штатной установке системы водоотлива ножницами вырезаются в желобке соответствующее отверстие.

Кронштейны выгибают из металлических полос толщиной 3-4 мм. Радиус изгиба должен быть таким, чтобы желобок лежал в нем плотно. Для прямоугольных изделий формируются соответствующие кронштейны.

Какова цена на заводские желоба для отвода воды с крыши от разных производителей?

Чтобы до конца понять целесообразность самостоятельного изготовления элементов водостока, неплохо ознакомиться со стоимостью заводских аналогов. Не будем рассматривать особо дорогие комплекты из меди, а сосредоточимся на изделиях из ПВХ.

Водостоки Döcke

Проверенная временем система Standard была разработана немецкими инженерами для малоэтажных домостроений. Стоимость основных компонентов:

Желобок 3 метра, диаметр 120 мм – от 428 рублей.
Труба на 3 метра, диаметр 85 мм – от 512 рублей.
Воронка – от 274 рубля.

Лист оцинкованной стали размером 1250х2500 мм стоит 850 рублей. Из него своими руками можно сделать 3-4 водосточных желоба длиной 2, 5 метра.

Водостоки Nicoll

Относительно недорогая система с продолжительным сроком эксплуатации, гарантия на изделия от производителя – 10 лет. Стоимость основных компонентов:

Желобок на 4 метра диаметром 125 мм – от 840 рублей.
Труба на 4 метра диаметром 80 мм – от 1120 рублей.
Воронка – от 580 рублей.

В итоге

Для того чтобы сделать самостоятельно элементы индивидуальной системы водостока, не нужно иметь специальное оборудование и навыки. Процесс изготовления не сложнее, чем организация шумоизоляции пола в квартире. В любом случае умелый домовладелец способен заметно сэкономить часть семейного бюджета, который можно направить на более важные цели.

Источник: https://stroimass.com/vodostochnyj-zhelob-svoimi-rukami.html
