Как сделать выход трубы через профнастил?

В этой статье:

Правильный вывод трубы через профнастил

Популярность профнастила среди прочих кровельных отделочных материалов вполне обоснована: материал надежен, долговечен, прост в монтаже, эксплуатации. Широкий диапазон цветовой палитры позволяет ему наряду с защитными функциями играть роль респектабельной отделки, достаточно привлекательной с эстетической точки зрения.

Выбор отопления помещения, как правило, зависит от личных предпочтений владельцев и их финансовой состоятельности. Среди альтернативных вариантов неплохо зарекомендовали себя котлы электрического принципа действия, твердотопливные системы, пеллетное оборудование. Всегда востребован классический способ отопления посредством дров. Исключая электрические системы, все остальное оборудование предполагает установку труб, отводящих продукты горения – газ, дым.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…

При устройстве крыши следует позаботиться о правильном выводе трубы

Целесообразнее всего первоначально решить проблему вывода трубы дымохода на крышу и только потом стелить профнастил. Но если необходимость вывести трубу через профнастил все же возникла, неплохо предварительно осведомиться об основных нюансах технологического процесса, ведь от грамотности его проведения зависит комфорт проживания и долговечность постройки.

Месторасположение трубы дымохода

Изначально следует определиться с месторасположением дымохода. Мнение специалистов однозначно – чем ближе конек, тем лучше. Такое расположение исключит проникновение дыма в окна мансардного помещения.

Определить, насколько правильно расположена труба, можно ориентируясь относительно сторон света. Правильный вариант предполагает нахождение дымохода в так называемой зоне холода (северная сторона, куда солнце в течении дня мало попадает).

Выбор расположения дымоходной трубы

Немаловажен критерий конструктивных особенностей дымаря, соотношение его высоты. Несколько ошибочно мнение, что высокая труба обеспечит лучшую тягу. Ее чрезмерная высота может привести к вероятности образования конденсата, который в свою очередь станет причиной появления излишнего количества сажи.

Трубу складывают из того же огнеупорного кирпича, который идет на строительство печи и дымохода. Однако при желании приобрести готовую трубу не представляет абсолютно никакого труда. Современный рынок кровельной фурнитуры и аксессуаров готов предложить трубы любого формата и материала. Их комплектация предполагает использование фартука из свинца, раскладной крышки. При наличии листа нержавейки несложно самостоятельно смастерить трубу.

Главное, соблюсти золотое правило печника: сечение трубы соответствует размерам топки.

Предварительные работы

Процессу вывода дымохода через лист профилированного настила предшествует ряд предварительных работ, грамотное выполнение которых станет залогом качества проводимых работ.

Определяется диаметр и длина трубы.
На профнастиле маркером отмечают размеры отверстия для дымохода.
По нанесенному чертежу лист разрезается. Хорошо осуществлять операцию посредством использования болгарки с тонким кругом для работ с металлом. Принципиально важно проводить работы очень аккуратно. Это поможет избежать образования заусенец.
Вырезая отверстие, непременно отступают от нанесенного контура пару сантиметров.
Разрезы по углам периметра позволят отогнуть край листа. Направление отгиба – плоскость кровли.
Между трубой дымохода и системой строп организуется короб, размеры которого предполагают присутствие зазора 14-15 см. Как правило, месторасположение короба – мансардное помещение.
Отверстие аналогичного размера организуется в потолке.
Непременно снимается слой гидроизоляции, утеплителя. Нет необходимости вырезать в них отверстие, достаточно сделать прорезь по типу конверта и загнуть края, которые можно зафиксировать гвоздями, скобами, саморезами. Результатом должно стать присутствие сквозного отверстия.
Когда конструкция утепляющих крышу слоев сложна, целесообразнее отдавать предпочтение трубе, допускающей вариант самостоятельной сборки, например, сэндвич.

Необходимость утепления

Прежде чем вывести дымоход через профнастил, необходимо предусмотреть его утепление и термоизоляцию. Это мероприятие обезопасит дом от вероятности внезапного возгорания вследствие перегрева. Для проведения работ лучше использовать такой негорючий материал, как каменная вата, поскольку она неплохо справляется с функцией утеплителя, абсолютно гигроскопична.

Этапы вывода трубопровода

После того как труба утеплена, ее можно ставить в короб. Защитить края паро- и гидроизоляционных лент от влаги конденсата поможет лента с клеевой основой. Трубопровод и деревянные элементы конструкции предполагают обязательно присутствие зазора в 5 см.

Не дадут трубопроводу завалиться или пойти наперекос хомуты из стали, надежно фиксируя его в местах стыка с системой стропил, обрешеткой из профилированного листа. Целесообразно в этих местах использовать асбест.
С кирпичным дымоходом все намного проще, заделать зазоры позволит положенный на раствор глины кирпич.

Вывод печной трубы

Проведение наружных работ

Завершающим этапом станут наружные работы с профнастилом, ведь не менее важно правильно закрыть зазоры между ним и дымарем, для избежания проникновения через них атмосферных осадков, грязи, мусора.

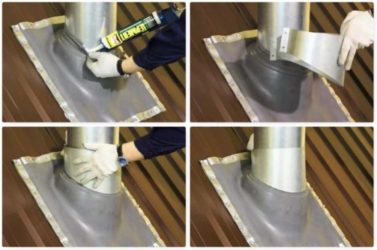

Прекрасно справляются с решением проблемы герметизирующие приспособления. Сегодня они представлены в достаточном ассортименте. Суть его использования заключается в том, что, прорезав герметик, его необходимо натянуть на дымоход. Далее под фланец укладывается прокладка, которая крепится к крыше. Такая система наиболее качественно обеспечивает гидроизоляцию профнастилу.

Альтернативной заменой герметизирующего приспособления могут выступать прочие водоотталкивающие герметики либо рубероид.

Особенности установки разных труб

Конструктивные особенности труб предполагают индивидуальный подход к установке. Нередко защита стыков организуется посредством использования мягкого железного фартука.

Начало работ предусматривает заведение краев фартука через прорехи. Важно помнить о наличии нахлеста, который должен составлять по периметру порядка 13-15 см. Со стороны чердачного помещения монтируется примыкающая планка. Элементы, находящиеся в отверстии зазора, надежно крепятся саморезами, герметизируются. Окончание работ ассоциируется с организацией галстука для отвода воды.

Источник: http://profnastil-profi.ru/roof/vyvod-truby-cherez-profnastil.html

герметизация трубы на крыше

Современная кровля состоит из нескольких слоев: утеплитель, гидроизоляция, пароизоляция. Такое устройство кровли обеспечивает защиту здания от ветра и осадков, а также удерживает тепло.

Однако практически на каждой крыше присутствуют стыки и соединения элементов, например, место стыка кровельного материала и дымохода. В этих участках будут появляться протечки, если не выполнить их качественную герметизацию.

Как выполняется герметизация трубы на крыше будет рассказано далее в статье.

Выбор места вывода трубы

Кровельный пирог будет герметичным и надежным, если правильно выбрать место вывода вентиляционных каналов и дымохода через крышу. От места расположения прохода будет зависеть отделка стыка. Для крыши из профлиста вывод трубы делают в следующих местах:

На определенном расстоянии от кровельного конька (50-70 см). Подобное расположение вывода трубы предотвращает протечки крыши и снижает вероятность появления снежных карманов. Также при таком обустройстве вывода трубы нет нужды нарушать стропильную систему. Для защиты стыка между кровельным покрытием и трубой используют эластичные проходки, а также доборные элементы, необходимые для сборки фартука.

На конек крыши. Это место вывода трубы считается наиболее подходящим. Подобное обустройство исключает вероятность появления снежных карманов, конденсата и протечек. Но есть один существенный минус – нарушение целостности коньковой балки. В этом случае при выполнении гидроизоляции дымохода на крыше стык между кровельным материалом и трубой заливают силиконовым герметиком, а после обшивают декоративным фартуком.

Последствия некачественно выполненной гидроизоляции трубы

Если место прохода трубы или вентиляционного канала на крыше выполнить некачественно, то в дальнейшем могут появиться следующие проблемы:

Протечки. При некачественной гидроизоляции дымовой трубы на крыше появляются протечки.
Стропильная система начинает гнить. Протекающая вода попадает на деревянные элементы каркаса крыши. Эти элементы отсыревают, а затем гниют.
Коррозия кровельного материала. Внутренняя часть профлистов, в отличие от внешней, не покрыта защитной полимерной пленкой. Поэтому попадание влаги под профлисты вызывает их коррозию.
Отсыревание слоя утеплителя. При попадании влаги на утеплитель его теплоизоляционные свойства снижаются в два раза.

Кровельное покрытие будет служить долго, если качественно отделать стык между вентиляционной или печной трубой и профнастилом. Для этих целей применяют фартук из оцинкованной стали, силиконовый герметик, каучуковые или силиконовые эластичные проходки и самоклеящиеся гидроизоляционные ленты.

Герметизация прямоугольной трубы

Прямоугольные трубы встречаются наиболее часто. Их применяют в качестве дымохода или вентиляционного канала. Для их изготовления применяют керамические блоки или термостойкие кирпичи. Отделку места примыкания профнастила и трубы прямоугольной формы делают с помощью фартука, который представляет собой готовый фасонный элемент. Для его изготовления применяется оцинкованная сталь, окрашиваемая в тот же цвет, что и кровельное покрытие.

Процесс герметизации стыка посредством фартука состоит из следующих этапов:

К наружным стенкам прямоугольной трубы подклеивают пароизоляционный и гидроизоляционный материал, разрезанный при выводе дымохода наружу. Для этих целей применяется строительный скотч.
Делают неглубокую штробу по периметру трубы посредством угло-шлифовальной машинки. Штроба нужна для монтажа верхней планки.
В сделанную штробу помещают верхний край планки. Для создания дополнительной фиксации применяют термостойкий силиконовый герметик.
Размещают нижнюю часть фартука с нахлестом от 10 до 15 см. Фиксация осуществляется саморезами для профнастила.
Под нижней частью фартука размещается галстук, изготавливаемый из гидроизоляционного материала. Этот элемент предотвращает появление протечек в кровле.

Желательно, чтобы доборные элементы, применяемые для отделки стыка между профлистом и прямоугольной трубой, были сделаны из того же материала и той же расцветки, что и покрытие кровли. Легче всего устанавливать фартук, который изготовила та же фирма, что и используемые профлисты. Тогда герметизация трубы на крыше будет качественной.

Из данного видео вы узнаете, как выполняется герметизация печной трубы на крыше:

Герметизация овальной и круглой трубы

Вентиляционные трубы и дымоход на кровле из профлиста могут быть круглой формы и сделаны из оцинкованной стали. Зазор между ними и покрытием кровли заделать значительно легче. Для этих целей применяются эластичные проходки. Они гидроизолируют место примыкания профлиста и трубы. Проходки изготавливают для скатных и плоских крыш.

Герметизация трубы на крыше из профлиста выполняется следующим образом:

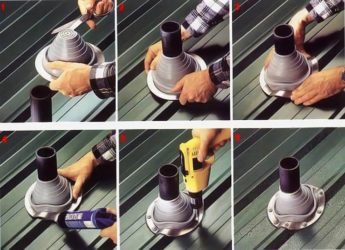

Приобрести эластичную проходку необходимого размера. Затем обрезать ее узкую часть таким образом, чтобы она очень плотно облегала трубу.
Снять с дымохода защитный зонтик и дефлекторы. Далее нужно натянуть до самого основания дымохода эластичную проходку.
Основание эластичной проходки крепят к кровле при помощи силиконового герметика, самоклеящейся основы либо кровельных саморезов.
На завершающем этапе на трубу устанавливается декоративный фартук. Он имеет форму колпака и выполнен под цвет кровельного материала. Этот элемент защищает проходку от механических повреждений и воздействия ультрафиолета.

Для грамотного выполнения герметизации круглой трубы необходимо правильно выбрать размер эластичной проходки. Если изделие неплотно прилегает к печной трубе, то для создания герметичности нужно воспользоваться герметиком и стальным хомутом. Следует отметить, что проходка может порваться при установке, если ее диаметр меньше диаметра трубы.

При выводе трубы через перекрытие, потолок и элементы кровли очень важно помнить о пожарной безопасности. Расстояние между трубой и защищенными от возгорания элементами должно составлять 25 сантиметров. Незащищенные элементы должны находиться на расстоянии 35 сантиметров от трубы.

Из этого видео вы узнаете, как сделать гидроизоляцию трубы на крыше:

:

Источник: http://info-krovlya.ru/remont-krovli/germetizaciya-truby-na-kryshe.html

Как правильно сделать проход трубы через крышу, в том числе этапы проведения работ

В постройках с печным отоплением, таких как частный дом, баня и другие, требуется сооружение дымовой трубы и организация её вывода наружу. Обустраивая проход трубы через крышу, необходимо соблюдать определённые нормы, чтобы обеспечить безопасность и сохранить защитные свойства кровли.

Проход дымохода через кровлю

Дымоход предназначен для вывода продуктов сгорания топлива (угля, газа, дров, торфа) и образования печной тяги. Способ вывода трубы через кровлю определяется на этапе проектирования. Главным условием при этом является обеспечение пожаробезопасности крыши, особенно на её стыке с трубой, а также защита стыка от попадания в него атмосферной влаги и накапливания конденсата. Высота трубы назначается нормами СНиП и зависит от расстояния, на котором она находится от конька крыши:

если расстояние от центра трубы до конька не более 1500 мм, то высота трубы над коньком должна составлять не менее, чем 500 мм;
при расстоянии между центром дымохода и коньком крыши от 1500 до 3000 мм высота трубы совпадает с высотой конька;
если расстояние превышает 3000 мм, высота дымовой трубы должна быть не ниже, чем линия, проведённая от конька под углом 10°.

Подробнее о расчёте высоты дымохода, читайте в нашей статье — Как самостоятельно рассчитать высоту дымохода.

Высота дымоходной трубы определяется нормами СНиП и зависит от расстояния до конька крыши

Чем меньше расстояние от трубы до конька, тем больше должна быть высота трубы.

Этот элемент может располагаться в разных местах крыши. Одним из предпочитаемых кровельщиками вариантов считается прохождение дымовой трубы прямо через конёк. Этот способ отличается самым лёгким монтажом и позволяет избежать скопления снега над стенкой трубы. Недостатком такого расположения является понижение прочности стропильной системы, в которой коньковая балка или отсутствует, или распиливается и закрепляется двумя опорами по бокам выхода трубы, что не всегда возможно реализовать.

Вывод дымохода через конёк отличается простым монтажом, но может нарушить прочность стропильной системы

Чаще всего трубу располагают поблизости от конька. Так дымоход меньше всего подвергается действию холода, а следовательно, скоплению внутри конденсата. Недостатком такого расположения станет то, что чем ближе к коньку будет находиться труба, тем высота её должна быть больше, а значит, возведение потребует дополнительных средств.

Вывод дымохода на небольшом расстоянии от конька — самый распространённый и удобный вариант

Не рекомендуется проводить дымоход через ендову, так как в этих местах может накапливаться снег, что приведёт к нарушению гидроизоляции и возникновению протечек. Кроме того, на стыке скатов сложно организовать короб дымовой трубы. Не стоит располагать дымоход и в нижней части ската — он может быть повреждён сходящим с крыши снегом.

Материал, из которого сделана труба, также влияет на организацию системы её вывода. Обычно трубы изготавливаются из металла, асбестоцемента или огнеупорного кирпича, но иногда встречаются и керамические. Способы их гидроизоляции будут различными. Кроме того, каждый вид топлива имеет определённую температуру сгорания, и это тоже необходимо учесть при сооружении дымохода.

В зависимости от формы дымоходной трубы отверстие для вывода может быть квадратным, круглым, овальным или прямоугольным. Чтобы оградить покрытие кровли от действия повышенных температур и защитить её от возгорания, вокруг дымохода устраивают короб. Происходит это следующим образом:

Справа и слева от трубы устанавливаются дополнительные стропила.
Внизу и вверху укладываются горизонтальные балки на таком же расстоянии и подобного сечения. Расстояние между балками короба и стенками трубы определяется СНиП и составляет 140–250 мм.
Внутри короб заполняется негорючим утепляющим материалом, например, каменной или базальтовой ватой. Стекловолокно при этом использовать не рекомендуется ввиду его лёгкой воспламеняемости.

Пространство короба не стоит заполнять стекловолокном — оно может воспламениться под действием высоких температур

Необходимо учесть, что сооружение короба может нарушить вентиляцию подкровельного пространства, поэтому можно установить дополнительные вентиляционные системы.

Особенности вывода дымохода через разные типы кровли

Обустраивая проход дымоходной трубы, нужно уделить внимание защите от атмосферных осадков, которые будут стекать по трубе и крыше. Чтобы влагоизолировать соединение трубы и кровли, вокруг дымохода устраивают защитный фартук. Эта технология сходна для крыш с различным покрытием.

Металлочерепичное покрытие

Металлочерепица — популярный кровельный материал, представляющий собой тонкие стальные, алюминиевые или медные листы, покрытые защитным слоем.

Вывод квадратной или прямоугольной трубы

Если труба сделана из кирпича и имеет в сечении квадрат или прямоугольник, для её проведения через металлочерепичную крышу можно применять материалы, входящие в комплект с покрытием. Так как кирпичные дымоходы могут иметь нестандартные размеры, перед выводом часть листов покрытия снимается или вырезается отверстие большей площади.

Для гидроизоляции стыка используются специальные эластичные ленты с клеящим слоем, нанесённым на одну из сторон. Один край ленты клеится на основание трубы, другой — на кровельную обрешётку. Сверху край фиксируется металлической планкой, которая прикрепляется термоустойчивыми дюбелями к стенке трубы. Все стыки промазываются герметиком.

Чтобы уменьшить вероятность затекания воды по стенке дымохода, можно сделать под планку углубление — штробу

Фартук для квадратной или прямоугольной трубы возможно сделать и своими руками. Его изготавливают из гладкого металлического листа такого же цвета, что и основное покрытие. Верхний край фартука заправляется под ряд металлочерепицы, расположенный выше, чтобы стекающая сверху вода не попадала под него. Если труба располагается вблизи от конька, край фартука можно заправить под конёк или перегнуть на другую сторону. Для защиты проходного отверстия от осадков под фартуком устанавливают галстук.

Вывод дымовой трубы лучше организовывать до укладки металлочерепичного покрытия.

Проведение трубы круглого сечения

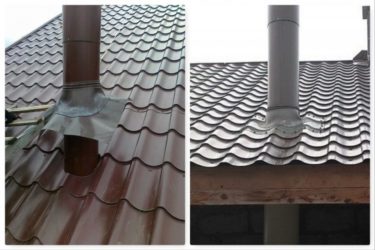

При выводе дымохода круглого сечения или сендвич-трубы через металлочерепичную кровлю чаще всего используются кровельные проходки, соединённые с колпаком, через который проводится труба. В покрытии прорезается аккуратное круглое отверстие по размеру дымохода, на трубу надевается универсальный стакан или мастер-флеш, стыки герметизируются.

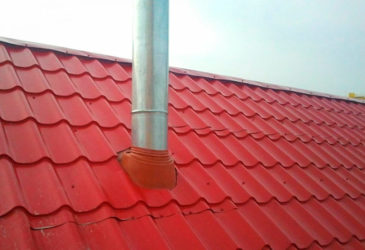

Для герметизации стыка круглой трубы и кровли используют специальные проходки

Кровля из профнастила

Профилированный лист является одним из самых распространённых кровельных материалов. Но и в нём может возникнуть протечка, если неправильно обустроить выход дымовой трубы. Дымоход при таком виде покрытия лучше располагать вертикально. Отверстие в кровле прорезается болгаркой, при этом необходимо следить, чтобы срезанный край профнастила был без зазубрин.

Проведение прямоугольной трубы

Если необходимо организовать проход для прямоугольной или квадратной трубы, фартук можно изготовить из оцинкованного листа.

Из металла вырезают 4 планки, которые будут размещаться спереди, сзади и по бокам трубы.
Лист оцинкованной стали укладывается от нижнего края дымохода до карниза. Этот элемент называется галстуком и впоследствии закрывается кровельным материалом.
Планки плотно приставляются к трубе, нижняя их часть закрепляется к обрешётке, а верхняя — заводится на дымоход.
В стенке трубы делается штраба, в которую вставляется загнутый край планки. Вначале устанавливается нижняя планка, затем — обе боковые и верхняя. Листы подгибаются один под другой.
Перед укладкой профнастила место прохода дымовой трубы нужно гидроизолировать. Можно использовать обычную гидроизоляционную плёнку, которая разрезается «конвертом» и приклеивается к трубе, но оптимальнее применить самоклеящуюся гидроизоляционную ленту.

Верхняя планка примыкания к трубе заливается герметиком

Вывод круглой трубы

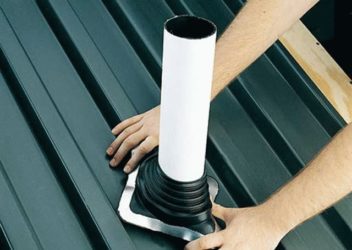

При выводе трубы круглого сечения через покрытие из профнастила используют рулонную битумную гидроизоляцию или фольгированную битумную ленту. На дымоход надевается кровельная проходка, которая наклеивается на обрешётку и уплотняется термостойким герметиком. Если проход изготовлен из резины, он может плавиться от нагрева трубы, поэтому под него необходимо закрепить хомут с термостойкой прокладкой.

Если использовать кровельный проход из термостойкой резины, можно избежать её плавления

Кровля из ондулина

Ондулин называют ещё «еврошифером». Особенность такого покрытия в том, что оно является горючим, и не обладает большой прочностью. Поэтому для прохода дымоходной трубы потребуется сделать отверстие в кровле большого размера и заполнить его огнестойким материалом, который будет препятствовать попаданию влаги.

Чтобы гидроизолировать стык дымохода и кровли, устанавливают металлическую крышную разделку с фартуком, края которой подводят под листы ондулина или используют эластичную ленту «Ондуфлеш». Такое покрытие требует устройства дополнительной вентиляции.

В кровле из ондулина потребуется сделать отверстие для вывода трубы большего диаметра и заполнить его огнестойким материалом

Как вывести трубу через мягкую кровлю

Мягкая кровля также является горючим материалом, поэтому между покрытием и дымоходом нужно оставлять зазор 13–25 мм. Гидроизоляция трубы осуществляется так же, как и при других покрытиях, только вместо эластичной ленты используют ендовый ковёр или заводят на трубу само покрытие — битумную черепицу или толь.

При гидроизоляции стыка трубы и мягкой кровли вместо эластичной ленты может использоваться само покрытие

Этапы проведения работ по выводу дымохода через крышу

Чтобы вывести дымовую трубу через готовую крышу, необходимы следующие действия:

Выбирается место прохода в кровле между стропилами и поперечной балкой.
Монтируется короб: из брусьев сооружаются стропила, параллельные стропильным ногам, и балки. Сечение брусьев для короба берётся равным сечению стропильных брусьев. Ширина сторон короба будет на 0,5 м больше, чем диаметр трубы.
В скате кровли вырезается отверстие. Для этого в четырёх углах короба изнутри, в местах соединения стропила и балки, просверливаются сквозные отверстия. После этого надрезаются слои кровельного пирога по внутреннему периметру короба и по диагонали.
Отверстие для прохода трубы через кровлю должно находиться между стропилами и поперечной балкой
Кровельный материал отгибается наружу, а изоляция — внутрь. В подготовленное отверстие вставляется труба.
Стороны короба должны быть равны диаметру трубы, увеличенному на 0,5 м
Труба закрепляется, со стороны крыши на неё надевается гидроизолирующий пояс.
Заделывается короб и заполняется термоизолирующим материалом.
Стык герметизируется, на трубу дымохода может быть установлена крышка.
После установки фланца требуемую форму ему можно придать молотком

Вывод дымоходной трубы через крышу — ответственное дело, при котором обязательно строгое соблюдение технологии монтажа, чтобы не возникла опасность протечек и разрушения трубы. Проведение работ по выведению трубы включает в себя множество нюансов, учитывающих кровельное покрытие, материал и форму трубы, способы гидроизоляции. Поэтому следует заранее изучить все этапы работ и проконсультироваться со специалистом.

Источник: https://legkovmeste.ru/stroitelstvo-i-remont/kryisha/prohod-dyimohoda-cherez-krovlyu.html

Как установить трубу на крыше из профнастила

Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Кровли из профнастила заслуженно пользуются доверием владельцев частных домов, поскольку они имеют:

легкий вес;
продолжительный эксплуатационный период;
внешний вид, напоминающий рельеф керамической черепицы.

Профнастил – это тонкие, прочные и устойчивые к коррозийным процессам листы металла, которые покрывают краской и которым методом прессовки придают требуемую форму. После установки печей или нагревательных котлов необходимо сделать проход для дымохода через кровельную конструкцию.

Каждый домовладелец должен понимать, как вывести трубу через крышу из профнастила. Даже, если эту работу будут делать профессионалы, проконтролировать результат не помешает.

Виды дымоходных конструкций

Труба дымохода служит для отведения дыма и продуктов горения в атмосферу. Она представляет собой полый цилиндр.

Для организации данного процесса печники строят:

Кирпичные дымоходы. Дымоотводящая система создается из жаростойкого кирпича, который производят по особой технологии специально для обустройства печей. Труба при этом имеет сечение прямоугольной или квадратной формы. Этот способ избавления от дыма является дорогостоящим, но зато он более долговечный и безопасный. Главным его недостатком считается пористая внутренняя поверхность – по этой причине на ней оседает в большом количестве сажа и пыль. При отсутствии регулярной прочистки трубы, слои сажи могут ее полностью или частично закупорить, сила тяги понизится, а риск возгорания повысится. Процесс, как вывести дымоход через крышу из профнастила, отличается сложность и поэтому данную работу лучше своими руками не делать – ее должны выполнять опытные печники.
Металлические дымоходные системы. Чтобы собрать конструкцию требуемой конфигурации, нужно приобрести трубы из нержавейки с добавлением цинка или молибдена. Потом вставить сегменты один в другой — понадобятся прямые трубные изделия, хомуты и отводы. Благодаря наличию скользкой внутренней поверхности саже не удается скапливаться, а значит, дым может беспрепятственно перемещаться вверх, за пределы дома. Недостаток данного способа заключается в том, что металл недостаточно хорошо сохраняет тепло по сравнению с кирпичом, в результате чего на нем собирается конденсат, поскольку имеет место разница температур между трубой и воздухом на улице. Металлическую дымоходную конструкцию можно легко вывести на крышу, ведь она состоит из отдельных элементов.

Место выхода дымохода — как вырезать отверстие

До того, как вырезать отверстие под трубу в профлисте, следует выбрать для этого удобное место. Решающим фактором при этом является месторасположение печного агрегата.

По мнению профессионалов, дымоход следует размещать строго вертикально с учетом некоторых нюансов:

Желательно делать отверстие для выхода дымоходной трубы в наивысшей точке крыши, а значит поближе к коньку. Оптимальным расстоянием от него до дымохода считаются 50 –80 сантиметров.
Прежде, как сделать отверстие для трубы в профнастиле, следует убедиться, что оно не попадет на элементы системы стропил. Чтобы их обойти задействуют отводы, с помощью которых задают поворот на 45 или 90 градусов.
Длину сегментов дымохода подбирают так, чтобы стыки между ними оказались ниже или выше мест пересечения кровли и перекрытий, в противном случае качественное соединение не получится.
Достичь требуемого уровня тяги удастся, если высота дымоходной конструкции превысит этот параметр у конька на 1 –1,5 метра.
Чтобы убедиться в том, что место вывода определено правильно, его обводят на крыше маркером и проверяют температуру в нем в конце дня. Труба должна находиться в холодной зоне в течение всего времени.

Подготовительные мероприятия для вывода дымохода через крышу

Существует следующая технология, как сделать отверстие в профлисте под трубу:

Сначала перманентным маркером отмечают место ее выведения на кровлю.
Размер сечения элементов дымохода подбирают с учетом рекомендаций изготовителя отопительного агрегата. Чем толще и выше труба, тем легче дым выходит из печи. Главное, чтобы при соединении между элементами не было зазора.
Вырезают отверстие болгаркой с тонким лезвием для работ по металлу, отступив внутрь от начерченной линии на несколько сантиметров. Профнастил нужно резать аккуратно и не спеша, чтобы край среза получился без зазубрин.
В углах отверстия делают короткие надрезы, чтобы края профнастила загнуть кверху.
Аналогичный проход делают в потолке. Потом устанавливают металлический короб, предназначенный для соединения трубы со стропилами. Дымоход прокладывают через отверстие, имеющееся внутри короба.
Из вырезанного в крыше выхода убирают гидро- и пароизоляционный материал, а также утеплитель.

Для холодных районов, где толщина теплоизоляционного материала более 15 сантиметров, нужно использовать сэндвич-трубы, имеющие два слоя металла и слой утеплителя между ними.

Как вывести трубу на кровле из профнастила

Когда подготовка к тому, как вывести печную трубу через профнастил, завершена, ее следует правильно подсоединить и ввести в эксплуатацию дымоход, для чего:

Нужно через отверстие в коробе просунуть трубу и направить ее в сторону крыши, а края гидроизоляционного материала клейкой лентой зафиксировать на поверхности дымохода.
В короб плотно насыпают керамзит или пользуются минватой.
На трубу надевают резиновый или силиконовый уплотнитель, защищающий место вывода от просачивания воды. Для улучшения гидроизоляции приклеивают уплотнитель к профнастилу, пользуясь огнестойким герметиком.
Дымоотводящую конструкцию надставляют сегментами до требуемой высоты, при этом места соединений стягивают стальными оцинкованными хомутами.
Устанавливают наружный фартук, имеющий цвет кровельного покрытия, который закроет короб и резиновый уплотнитель.

При выводе дымоходной трубы на крышу надо помнить, что халатное отношение к такой работе может завершиться пожаром и материальными убытками.

Источник: https://kryshadoma.com/dymokhod/kak-vyvesti-trubu-cherez-kryshu-iz-profnastila-izbegayte-oshibok.html

Проход трубы через крышу из профнастила и металлочерепицы

Крыши из профнастила заслужили доверие частных застройщиков благодаря своему легкому весу, длительному сроку службы и внешнему виду, имитирующему рельеф традиционной керамической черепицы.

Листы профнастила – это тонкий, прочный, устойчивый к коррозии металл, который покрывают слоем краски и с помощью прессовки придают поверхности нужную форму. Чтобы отопить дом, в нем устанавливают дровяные печи, газовые котлы печи на твердом топливе.

Так как установка такого оборудования – дело технически сложное, ее доверяют профессионалам. Однако, обеспечить проход трубы через металлочерепицу и профнастил – задача домовладельца.

Схема дымоходной системы из металлических труб

Виды дымоходов

Труба дымохода – это полый цилиндр, через который дым и продукты сгорания отводятся в атмосферу. Печники используют следующие варианты организации этого процесса:

С помощью кирпичного дымохода. Дымоходная система из жаростойкого кирпича, предназначенного специально для кладки печей, имеет квадратное или прямоугольное сечение. Это дорогостоящий способ избавиться от дыма, однако, более безопасный и долговечный. Единственный минус кирпичного дымохода – пористая вытуренная поверхность, на которой оседают сажа, пыль. Если не изводить регулярную прочистку трубы, сажевые наслоения полностью ее закупорят, снизят тягу и повысят риск пожара. Вывести кирпичный дымоход через кровлю, поэтому самостоятельно этим лучше не заниматься.
С помощью металлического дымохода. Металлические трубы из нержавеющей стали с добавлением молибдена или цинка продают в строительных магазинах. Купив, прямые участки, отводы и хомута можно собрать дымоход необходимой конфигурации, вставив сегменты трубы один в другой. Скользкая внутренняя поверхность дымохода не дает саже скапливаться, давая воздуху свободно перемещаться к крыше. Минус этого способа, в том, что металл не так хорошо держит тепло, как кирпич, поэтому из-за разницы температур на улице и внутри трубы на нем оседает конденсат. Металлический дымоход изготавливают круглого сечения, а за счет того, что он состоит из отдельных деталей, вывести его через крышу довольно просто.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

Схема вывода дымохода через крышу из профнастила

Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
Чтобы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Источник: https://antei-remont.com/kak-ustanovit-trubu-na-kryshe-iz-profnastila/

Проход вентиляции через кровлю из профнастила

При строительстве частного малоэтажного дома необходимо тщательно продумать все инженерные системы, в том числе естественную или принудительную вентиляцию в доме. Без нее готовое жилье не будет соответствовать санитарно-гигиеническим нормам, пригодным для проживания людей.

Для чего на крышу устанавливают вентиляционный выход

Как правило, в одно- или двухэтажном доме вентиляционные ходы из жилых помещений, кухни и санузла выводятся на крышу.

Вертикальный выход вентиляции, заканчивающийся в виде трубы, возвышающейся над кровлей, обеспечивает максимальную тягу воздуха.

Такой способ организации вентиляционных выходов делает воздух в помещении чистым, поскольку все запахи – из санузла, кухни и жилых помещений – выводятся вместе с воздухом через шахту наружу.

Естественная тяга образуется за счет действия физических законов – из-за разницы давлений воздуха снаружи и внутри помещений.

Согласно нормам СНиП вывод труб вентиляции через кровлю необходим:

для поступления свежего воздуха, насыщенного кислородом, в дом;
установки фановой части канализационной шахты (фановая труба соединяет канализационный стояк с вентиляцией для вывода неприятных запахов);
воздухообмена в чердачной или мансардной части дома.

Планирование вентиляционных проходов

В идеале планирование вентиляционных проходов должно происходить на этапе проектирования жилого дома, или в процессе строительства до закрытия контура здания (обустройства окон, дверей и кровли).

Но на практике часто приходится заниматься реконструкцией инженерных систем в уже готовом доме и отталкиваться от существующих особенностей конструкции и планировки жилых и технических помещений.

Если в устройстве системы будут недочеты, это чревато скоплением неприятных запахов в помещении, повышенной концентрации углекислого и угарного газа, возникновению обратной тяги во время изменения погодных условий.

Узел прохода венттрубы: особенности конструкции

Проходной узел крышной вентиляции представляет собой металлическую, пластиковую или комбинированную трубу. Она помещается в сквозное отверстие в кровле и фиксируется в металлическом стакане.

Отверстие после установки узла герметизируется и утепляется с наружной и внутренней стороны.

Снизу к узлу подводится воздуховод системы вентиляции, а сверху устанавливается защитный капельник или дефлектор.

Для установки прохода венттрубы можно использовать и готовое фасонное изделие, предназначенное для кровельной вентиляции.

Это комбинированная труба, состоящая из внутренней стальной оцинкованной трубы и наружного полипропиленового слоя.

В нижней части изделия, которая вставляется в воздуховод, находится уплотнитель, а в верхней части конструкции имеется колпак с дефлектором.

Планирование и установка узла прохода вентиляционной трубы зависит от нескольких факторов:

тип кровли – плоская, двускатная, односкатная, сложная;
вид кровельного материала – профнастил, гибкая черепица, керамическая черепица;
угол скатной кровли.

Необходимо заранее позаботиться о герметизации и утеплении участка кровли в месте монтажа проходного элемента.

Поскольку для установки трубы потребуется вырезать фрагмент кровли, включая внешнюю оболочку, слой утеплителя и гидроизоляции, после установки инженерной конструкции нужно тщательно загерметизировать и утеплить узел. Если этого не сделать, то через трубу вентиляции в помещение будет попадать влага, и температурный режим внутри здания будет нарушен.

Основные требования к узлу прохода:

инженерные сооружения должны быть по возможности вертикальными без изгибов, чтобы обеспечить беспрепятственное движение воздуха из помещения наружу;
желательно не объединять несколько вентиляционных проходов в один, а для каждой части помещения (вытяжки на кухне, стояка канализации, жилых помещений, чердака) делать отдельный вертикальный проход на крышу;
в идеале вентиляционные выходы должны проходить через конек крыши по центру конструкции, или максимально близко к нему;
для обустройства воздуховодов нужно выбрать качественные фасонные изделия, обеспечивающие беспрепятственное движение воздуха и герметичность.

Важно! Установка вентиляционных проходов через конек кровли или рядом с ним – оптимальное решение для двухскатной кровли, необорудованной стропильной системой с коньковой балкой.

Основным элементом узла прохода вентиляционной трубы является выход – специальное фасонное изделие в виде патрубка, имеющего плоское основание, соответствующее материалу и форме кровли. Для различных инженерных систем вентиляции используются разные виды фасонных изделий: выход для вытяжки, для канализации и проходной элемент для труб.

Отдельно в строительных магазинах встречаются специальные изделия для фальцевой и мягкой кровли, для профнастила, металлочерепицы, а также универсальный выход. Большинство фасонных изделий соответствуют геометрии кровельных материалов, благодаря чему обеспечивают надежную герметизацию узла при установке на крыше.

Выбор места для трубы

Установку выхода трубы на крышу нужно продумать таким образом, чтобы у нее был минимальный наклон или изгиб.

В идеале труба должна устанавливаться строго над внутренним стояком вентиляционной шахты. Если это невозможно по какой-либо причине, желательно использовать гибкую гофрированную трубу для соединения узлов.

Высота трубы

Размер трубы, располагающейся над кровлей, указывается СНиП:

При установке вентиляционного выхода рядом с дымоходом ее высота должна быть равной ему.
На плоской кровле высоту трубы необходимо выбрать с учетом ее диаметра, но в пределах 50 см.
Для скатной кровли имеет значение удаленность выхода вентиляции от конька: если труба Расположена дальше, чем на полтора метра, то ее высота должна быть от 50 см и больше.
При значительной удаленности вентиляционного узла от конька крыши (от 3 метров и дальше) необходимо провести воображаемую линию от верхней точки крыши вдоль кровли вниз. Верхушка трубы должна касаться условной линии пересечения от конька до горизонта.

Дополнительные устройства

Для повышения эффективности вентиляции на крыше устанавливаются дополнительные элементы. Они служат для создания области низкого давления, а также защиты от осадков и атмосферной влаги:

Капельники – специальные металлические или пластиковые насадки, служащие для предотвращения попадания дождевой и талой воды внутрь трубы.
Аэраторы – служат для улучшения циркуляции воздуха между слоем теплоизоляции кровли и наружным покрытием.
Дефлекторы – специальные насадки, разрежающие воздух в наружной части трубы за счет действия ветра. Благодаря им создается область низкого давления, усиливающая тягу.

Что учитывать при устройстве вентиляционных выходов

При установке важно учитывать ряд факторов. Имеет значение форма кровли, которая может быть скатной и плоской.

В первом случае инженеры рекомендуют устанавливать выход вентиляции как можно ближе к коньку. Это обеспечит равномерный прогрев внутренней части вентиляционной трубы, а наружная часть будет более устойчива к воздействию ветра и давлению снега зимой.

Для плоской кровли на первый план выходит геометрия стояка вентиляционного выхода: он должен располагаться прямо под вытяжной трубой на крыше, чтобы воздух беспрепятственно выходил наружу.

Источник: https://blogstroykin.com/prohod-ventilyatsii-cherez-krovlyu-iz-profnastila/
