Как смонтировать водосток с крыши своими руками?

Как сделать водосток с крыши своими руками – устройство и порядок монтажа системы

Водосточная система является обязательным элементом, без монтажа которого не может обойтись строительство крыши – иначе во время обильных осадков массы воды будут стекать с неё на стены и смывать фундамент. Установку водостока на крыше своими руками можно произвести одним из двух способов: собрав его из готовых систем, имеющихся в продаже; либо приобрести трубы и прочие детали, а затем сделать все элементы конструкции самостоятельно.

Материалы водосточных систем для крыши

Водостоки могут изготавливаться из различных материалов, каждый из которых имеет свои особенности, преимущества и недостатки. Рекомендуется ознакомиться с их характеристиками и определиться с выбором того или иного варианта до того, как установить водосточную систему на крышу строения.

Готовые водосточные системы, особенно от известных производителей, стоят достаточно дорого, но могут стать украшением кровли любого особняка или дома. Изготавливаются они обычно из специальных полимерных материалов с особыми свойствами, устойчивыми к воздействию как высоких, так и низких температур.

Если же принято решение изготовить водосток самостоятельно, для этого должны быть использованы трубы с антикоррозийными свойствами, например, из оцинкованного листа. Можно использовать с этой же целью обычные канализационные трубы из пластика или других полимеров.

Оцинкованные стальные листы являются своего рода классическим материалом для изготовления водостоков. Они доступны по цене и обладают достаточно эстетичным внешним видом, хотя и могут уступать в этом отношении готовым водосточным системам. Данный материал устойчив к коррозии, однако недостатком его является возможность расхождения шовных соединений, вследствие расширения и сжатия при сильных перепадах температур.

Иногда водосточные конструкции изготавливают также из стального материала, с покрытием из антикоррозийной полимерной краски. Это придаёт изделиям наряду с защитой от коррозии декоративность и привлекательный внешний вид.

Ещё одним материалом для производства водостоков является цинково-титановый сплав с незначительными добавками алюминия и меди. Компоненты этого материала обусловливают его высокую антикоррозионную стойкость, и вместе с тем прочность и надёжность. Дополнительную защиту от коррозии придаёт ему то, что сверху он также покрыт полимерным слоем. Данный материал нередко используется для изготовления водостоков известными компаниями-производителями.

Общими достоинствами всех упомянутых материалов являются простота обработки и монтажа, а также устойчивость к коррозии и эффектный внешний вид. Благодаря этому, водосточная конструкция из них становится органичной частью любого жилого строения.

Иногда материалы с полимерными покрытиями могут иметь такой недостаток, как отслоение покрывающего слоя под воздействием агрессивных факторов внешней среды. Чтобы избежать подобной неприятности, следует покупать изделия или готовые системы только от надёжных и известных производителей.

Основные элементы водосточной конструкции

Водосточные системы изготавливаются в различных вариациях, однако черты их строения в целом общие и состоят из одних и тех же элементов:

• Желоб – основная часть конструкции, собирающая стекающую с крыши воду; имеет длину до 3-4 метров.
• Крюки-кронштейны – на них производится укладка желоба.
• Заглушки для краевых участков желоба справа и слева.
• Воронки, монтируемые к краевым участкам либо к середине желоба (фиксируются посредством клеевого соединения, реже при помощи пазов и уплотнителей).
• Муфта для крепления желоба, монтируемая теми же способами (клеевым либо пазовым).
• Труба для водостока, снабжённая соединительной муфтой.
• Хомуты для стягивания и крепления различных элементов.
• Тройник для стыковки труб друг с другом.
• Переходная муфта – применяется в том случае, если необходимо соединить трубы разного диаметра.
• Колена, соединяющие трубы, с изгибом в 60-70°.
• Отмёт, или колено с углом в 45° – направляет стекающие с крыши воды в дождеприёмник ливневой канализации.
• Металлический крючок-кронштейн.
• Карнизная планка – иногда входит в состав готовых водосточных систем вместо кронштейнов либо вместе с ними.

Если сборка водосточной системы осуществляется собственными руками, тогда до того, как собрать водосток, необходимо составить чертёж, в котором предусмотреть оптимальную схему водосточных труб для той или иной кровли.

Как сделать детали для водостока своими руками

Прежде чем говорить о том, как сделать водосток с крыши, следует заметить, что данный процесс имеет некоторые особенности в зависимости от того, из какого материала обустраивается конструкция, а также от того, приобретается ли готовая к сборке система либо все элементы в отдельности.

Например, если обустраивается водосточная конструкция из оцинкованной стали, значительно дешевле обойдётся собственноручное изготовление желобов, чем приобретение их в готовом виде. Желоба могут быть изготовлены в полукруглой или квадратной форме. Металлические оцинкованные листы легко загибаются, поэтому им несложно придать требуемую конфигурацию. На краевых участках желобов следует сделать изгибы для крепления к кронштейнам.

Изготовление крепёжных кронштейнов под крышу также не представляет собой особой сложности. По форме они должны соответствовать желобу, но иметь больший радиус, чтобы желоб без труда мог разместиться и зафиксироваться внутри них. Это простое и оптимальное решение по поводу того, как правильно крепить желоба на крыше.

Если водосточная система планируется для размещения на прямом отрезке крыши, тогда для изготовления желоба могут быть использованы толстые канализационные трубы из пластика. Разрезав трубу продольно посредине, из неё можно получить сразу два желоба, стоимость которых в этом случае окажется весьма незначительной.

Прочие компоненты водосливной системы, за исключением воронок, также могут быть куплены в готовом виде либо изготовлены самостоятельно. Материалов для их изготовления на рынке довольно много. Воронки придётся приобретать в готовом виде – их качественное изготовление под силу лишь профессиональным жестянщикам.

Как собрать и монтировать водосток на крыше

После того, как все детали готовы, можно переходить непосредственно к сборке водосточной конструкции. При рассмотрении вопроса о том, как правильно сделать водосток с крыши, следует учесть, что установочные работы имеют определённые нюансы в зависимости от выбора тех или иных крепёжных деталей, а также от того, на каком этапе монтажа кровли производится сборка водостока.

Наиболее практичным вариантом можно считать установку на крайнюю перекладину, либо на стропильную систему скатных крыш, предшествующую креплению самой кровли. Кронштейны в этом случае после фиксации закрываются карнизной планкой, выполняющей функцию заслона от прямого попадания осадков.

Существуют и другие технические решения по поводу того, как крепить водосточную систему. Например, кронштейны могут крепиться на карнизную планку, которая в этом случае изготавливается из досок.

В различных ситуациях вопрос о том, как правильно крепить водосток, может иметь различные решения, однако в любом случае следует уделять пристальное внимание тому, чтобы стекающие с крыши водные массы попадали именно в канал желоба, не проливаясь мимо него.

Сам процесс установки водосточной конструкции состоит из следующих этапов:

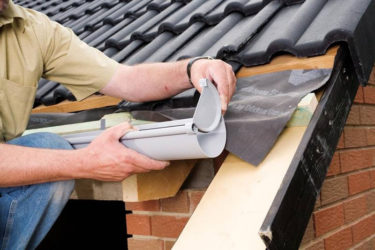

1. Монтаж кронштейнов для крепления желоба. Они устанавливаются с промежутками в 55-60 сантиметров. Для обеспечения нормального оттока дождевых вод кронштейнам и самому желобу придаётся некоторый уклон. В том случае, если фиксация кронштейнов производится на деревянную карнизную планку, вначале монтируют наиболее высокий кронштейн для соответствующего края желоба, затем последний, наиболее низко расположенный кронштейн, а затем между ними натягивается верёвка, по которой определяют расположение прочих кронштейнов. Уклон рассчитывается примерно в 4-5 миллиметров на каждый метр длины водосточной конструкции.

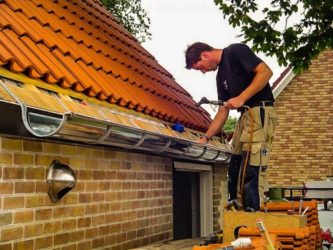

2. Производится укладка желоба, на поднятый край которого ставится заглушка.
3. Если в середине и в конце желоба планируется установка воронок, тогда вначале для них проделываются отверстия, а затем в этих местах фиксируются и сами воронки. Две воронки рекомендуется устанавливать в том случае, когда протяжённость стороны дома превышает 12 метров. В противном случае можно обойтись и одной воронкой – на концевом нижнем участке водостока.
4. Крепление желобов посредством надевания краевых пазов на соответствующие загибы кронштейнов. Укладка желобов производится внахлёст, с последующей фиксацией самонарезающими шурупами. Здесь стоит сказать несколько слов и о том, как монтировать водосточную систему, приобретённую в готовом виде. В этом случае, на данном этапе также производится скрепление отдельных её частей друг с другом согласно приложенной инструкции.

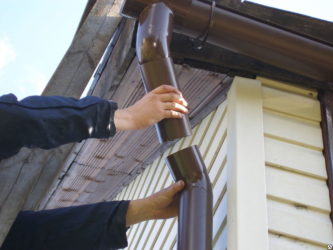

5. Монтаж сточных труб и отводящих колен к воронкам, с креплением между собой и к стенам посредством хомутов.

Особенности правильной установки водосливных систем

Наконец, стоит упомянуть некоторые дополнительные нюансы касательно того, как правильно сделать водосток своими руками:

• Если воды стекают с кровли в грунт, тогда окончание трубы водостока должно быть на 30-35 сантиметров выше уровня земли.
• Если до того, как установить водосточные трубы, возле жилого строения обустраивалась ливневая канализация, труба водостока может подсоединяться непосредственно к ней.
• Очень рекомендуется установка на желоба защитной сетки, предохраняющей их от скопления листьев и мусора на дне. Такого рода сетка имеется и в готовых водосточных конструкциях.
• Для любого типа водосливной системы, даже при наличии защитной сетки, периодически требуются ревизия, уход и очистка от грязи.

Источник: https://kryshadoma.com/vodostok/kak-sdelat-vodostok-s-kryshi-svoimi-rukami-ustroystvo-i-poryadok-montazha-sistemy.html

Как установить водостоки для крыши своими руками – несколько вариантов пошагово

Для домашнего умельца подготовить водосток на даче своими руками не представит особого труда. Нужно вначале старательно нанести на листовой металлопрокат разметочные линии, а затем порезать его полосами и гнуть согласно задумке. Часто резка и гибка осуществляются вручную, но лучше операцию выполнить на гибочном станке. Трубные изделия системы включают несколько частей согласно высоте здания и габаритным размерам заготовки.

Вот основная последовательность действий при самостоятельном производстве труб:

1.Раскрой, который выполняется очень тщательно, учитывая припуски на стыковку вальцев.

2.Создание продольных загибов для фальцевых швов.

3.Раскатывание заготовок вручную, воспользовавшись оправкой − ровной длинной трубой либо бруском, либо же на фальцепрокатных станках.

4.Стыковка выкатанных заготовок фальцевым швом по нанесенным разметочным линиям, и прессовка на оправке.

5.Суживание одного конца звена на пять миллиметров, чтобы верхняя составляющая без натяга заходила в нижнюю.

6.Подготовка валиков жесткости зигмашиной или руками, методом закатки проволоки по верхним и нижним краям звеньев

7.Сборочные работы.

Наиболее трудоемким процессом считают раскатку заготовок, особенно, если делать руками. Каждый лист кладут под оправку и, взявшись за его кромки, тщательно сгибают в положенном месте.

После того, как вы увидели воочию, что поверхность загнута, заготовку можно положить под углом 20-30̊ С по отношению к используемой оправке. Затем еще раз согнуть, пока необходимая конфигурация не будет окончательно достигнута.

Способы установки водостока

Некоторые умельцы, досконально разобравшись с обычным методом изготовления водослива, не знают, как сделать стоки воды с крыши иначе. А ведь приемную колонку для сбора атмосферных осадков можно получить, раскроив листовую сталь или же воспользовавшись трубами из полимера для канализации.

Производство последних довольно хорошо налажено, имеется обширный ассортимент фасонных изделий, которые идеально подходят для организации полноценного водостока. От домашнего мастера потребуется всего лишь подготовка желоба, который можно выполнить, распустив цельное трубное изделие на пару симметричных составляющих. Также отдельные специалисты сооружают водостоки из пластиковой тары.

Сборочные и монтажные работы своими силами

Если это новое строительство, то установка водослива с крыши своими руками должна вестись только после финала работ по обустройству основания. То есть, стропила, обрешетка, черновой настил должны быть полностью готовы к монтажу и сборке водостока.

Если ведутся ремонтные работы по восстановлению кровли, то к моменту установки водослива все дефекты должны быть устранены или заменена лобовая доска.

Проектирование и основные расчеты

Данный вид работ начинается с досконального обдумывания схемы прокладки водостока и подготовки проектной документации. Все ваши варианты должны предстать на бумаге в виде чертежа, с расчетом расхода труб, воронок, желобов и фасонных изделий. Чтобы водосток, действительно, получился безупречным, лучше продумать несколько решений и выбрать наиболее оптимальный.

Водосливная система может иметь несколько конфигураций, которые зависят от конструктивных особенностей кровли:

1.Для односкатных потребуется всего один желоб, а вот число воронок (водоприемных, компрессионных) нужно рассчитать согласно принятым правилам для поверхностей скатов.

2.Для двускатных − пара желобов вдоль карнизов. При длине ската до 12 м потребуется всего одна воронка, которая размещается на желобе в доступном углу. Если скат имеет длину свыше 12 м, то монтируются две водосборные колонки в каждом углу и компрессионная − по центру ската.

3.Для четырехскатных − размещение по периметру желобов для крыши своими руками. Во всех углах крепятся водоприемные воронки. К длинным скатам монтируют компрессионные воронки по отношению друг к другу симметрично. Их предназначение − стать ребрами жесткости, ликвидировать провисание большого желоба и подготовить запас под линейное расширение при перегреве водостока.

Количество поворотных деталей и трубных изделий для слива определяется согласно высоте постройки, площади кровли и длине скатов. В каждом конкретном случае эти числа отличаются. А вот работы по сборке и монтажу системы водослива ведутся строго с общими правилами, которыми нужно руководствоваться в домашних условиях.

Сборка и размещение желобов для слива

Приступая к работе, необходимо придерживаться основных рекомендаций:

1.Система водостока обустраивается согласно принципу «сверху-вниз», т.е. вначале монтируется система водоприема (желоба и воронки), а затем − водоотведения (трубы).

2.При установке желобов обязательно делается уклон в сторону водоприемной колонки, который представлен понижением до трех миллиметров на каждый последующий погонный метр. Вода с желобов должна строго попадать в систему водоотведения.

3.Расстояние между краем карниза и наружной стороной лобовой доски варьирует в пределах от 30 до 70 мм.

4.Наружную кромку желоба нужно опустить относительно линии ската кровли на 20 мм, что очень важно при обильных снегопадах.

5.Свес крыши должен превышать длину желоба на 1/3 его ширины во избежание переливания талых или дождевых осадков через водоприемник.

Если возможность установки желобов согласно инструкции отсутствует, тогда потребуется обязательный монтаж снегозащиты. При обшивке стен постройки сайдингом, хомуты к водосточным трубам закрепляются на обрешетку.

Полимерный вариант

Рассмотрим актуальный вопрос: водостоки пластиковые для крыши – монтаж своими руками. Так как полимер при высоких температурах способен расширяться, то первоначально нужно отступить от конца лобовой доски с 2-х сторон по 5-10 см (в случае линейной формы водостока). А затем воспользоваться компрессионными элементами на углах и длинных скатах.

Последовательность действий мастера при монтаже ПВХ водостока заключается в:

-разметке лобовой доски;

-установке крайнего кронштейна и воронки согласно разметочным линиям;

-натяжке шпагата между зафиксированными последними точками водостока;

-монтаже промежуточных кронштейнов и желоба согласно инструкции производителя;

-монтаже заглушки по краю желоба, воронки (при необходимости).

Дальнейшие сборочные работы должны вестись после покрытия крыши и подразделяются на:

-организацию перехода к стояку;

-благоустройство труб;

-стыковку отвода.

Финальные работы по сборке пластикового водостока заключаются в:

-монтаже переходного колена на патрубок воронки до упора;

-подготовке другого колена с таким же углом (67̊; 45̊);

-сборе перехода и креплении нижнего колена хомутом;

-разметке и фиксации хомутов под будущий водосток на фасаде под воронкой, выдерживая расстояние между парами 1,5-1,7 м;

-разметке крепления стока, нижний конец которого нужно приподнять над землей на 25-40 см;

-фиксации хомутов и сборе водослива.

При использовании соединительных муфт нельзя забывать и о дополнительных хомутах. Когда все сборно-монтажные работы завершены, нужно приобрести средства защиты ПВХ водостока от засорения (например, решетку к желобу). Как видим, соблюдая все требования производителя, можно монтировать и собрать отменные водосливы для крыши своими руками.

Источник: https://samstroy.com/%D0%BA%D0%B0%D0%BA-%D1%83%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%B8%D1%82%D1%8C-%D0%B2%D0%BE%D0%B4%D0%BE%D1%81%D1%82%D0%BE%D0%BA%D0%B8-%D0%B4%D0%BB%D1%8F-%D0%BA%D1%80%D1%8B%D1%88%D0%B8-%D1%81%D0%B2/

Водосток своими руками монтаж и установка самостоятельно

Вода — главный враг строительных конструкций. Стекая во время дождя или таянья снега с крыши, она увлажняет стены здания, разбивает отмостки или дорожки, размывает грунт под фундаментом. Это может вызвать неравномерную осадку дома и появление трещин. При низкой температуре жидкость в порах и капиллярах конструкций замерзает, процесс разрушения ускоряется. Для защиты от агрессивного действия влаги устанавливают водосточную систему. Изготовить водосток своими руками — вполне выполнимая задача для тех, кто не хочет мириться с сыростью в подвале, просевшим фундаментом и льющимися с крыши струями дождя.

Функции и виды водостоков

функция водостока для крыши — сбор воды с поверхности кровли и отведение ее в удаленное место. При больших площадях скатов предусмотрены варианты, когда водосточная труба направляет поток в канализацию-ливневку или специальный резервуар.

Водосточные конструкции образуют организованную систему в отличие от неорганизованной, где массы воды произвольно стекают с поверхности скатов.

Материалы для водостоков

Устройства для отвода воды с крыши появились очень давно. Человек защищал жилище от дождя с помощью желобов различной формы, сделанных из дерева, керамики и даже мрамора. Позже их начали изготавливать из свинца и меди. В наше время сливы для крыши производят из материалов, не подверженных коррозии:

• оцинкованной стали;
• пластика;
• металла с полимерным покрытием;
• чугуна;
• меди;
• цинк-титана;
• алюминия.

Самые прочные и долговечные конструкции — из металла. Они не боятся морозов, ударов, солнечного света. Чугунные системы применяют в многоэтажном строительстве, оцинковку — в местах, где нет требований к внешней привлекательности сооружения.

Водосток из оценковки

Металлические элементы с полимерным покрытием предназначены для частных и общественных зданий, где кровля с водосточной системой должны выглядеть привлекательно и составлять единую завершенную композицию.

Водосток для крыши из меди

Наиболее дорогие водостоки для крыши — из меди. Их относят к премиум-классу. В сочетании с медной или сланцевой черепицей системы служат украшением здания. Со временем металл покрывается благородной патиной, что придает облику строения еще большую изысканность.

Пластиковый водосток

Пластиковые изделия — недорогие, легкие и достаточно долговечные. Уступают металлическим в механической прочности и устойчивости к УФ-излучению. Чаще всего их используют в сочетании с кровлей из гибкой битумной черепицы или ондулина.

Важно. Профиль водоотводов может быть произвольных размеров круглого, квадратного или прямоугольного сечения. Строгих правил для подбора систем не существует.

Виды конструкций

В многоэтажных зданиях и сооружениях с плоскими кровлями устраивают внутренний водосток. Жидкость собирается в воронку с поверхности крыши и поступает в стояк, расположенный в нежилых помещениях, лестничных клетках или коридорах. В нижней точке система подключается к городской ливневой канализации через закрытый выпуск, проходящий под землей. Из инженерных сетей вода поступает в ближайшие водоемы.

В частном малоэтажном строительстве используют внешний водосток, где система вынесена за пределы здания. Трубы, желоба и воронки крепят к наружным стенам. Такие конструкции легко обслуживать и ремонтировать. Из труб внешних водостоков жидкость отводится через открытые выпуски, представляющие надземные бетонные желоба или канавки по периметру отмостки. Они закрываются сверху защитными решетками. Подробнее читайте в статье ливневая канализация для частного дома, там мы подробно разобрали все варианты.

Материалы для изготовления водостока своими руками

Для того, чтобы смастерить водосток своими руками для дачного домика или навеса, достаточно недорогих подручных материалов. Для изготовления водоотводов применяют:

• оцинкованную сталь;
• ПВХ;
• канализационные трубы;
• пластиковые бутылки;
• дерево.

Жестяной водосток для крыши своими руками удобнее сделать с помощью гибочного станка. Раскраивают листовой металл с учетом припуска на вальцевые швы. Кромки отгибают для формирования соединения. Детали раскатывают, выполняют швы вручную или специальной закаточной машинкой. Один край трубок зауживают, монтируют стояк.

Делаем водосток из жести

Из полимерных труб водосток собирается проще. Звенья соединяют аналогично канализационной системе. Для желоба цельный элемент распускают на 2 одинаковые части. С помощью фасонных деталей стояку можно придать нужную конфигурацию.

Водосток из пластиковых труб

Водоотвод из пластиковых бутылок — наиболее бюджетный вариант. Полутора-двухлитровые емкости соединяют в трубу нужной длины, предварительно отрезав горлышко и дно. Склеивают герметиком. Для желоба из бутылок изготавливают лотки, которые последовательно скрепляют степлером или проволокой через проделанные шилом отверстия.

Слив из пластиковой бутылки своими руками

Деревянный водосток собирают из досок, закрепив их под углом 90°. Соединяют в длинный желоб с нахлестом, чтобы не протекала вода. Дно выстилают полиэтиленовой пленкой. Монтируют конструкцию на кронштейны, придавая уклон. Отводную трубу можно смастерить из дерева, жестяного уголка, пластиковых труб. Для приема воды выкапывают канавку на расстоянии 1,5 м от стены, засыпают щебнем, боем кирпича.

Важно. Изготовить водосток своими руками — задача несложная. Нужно только тщательно заделать стыки, придать желобу уклон не менее 2 мм на 1 м, обработать дерево от гниения. Такая конструкция прослужит хозяину не один год.

Элементы металлического водостока

Водосточную систему из металла производят из листовой низкоуглеродистой стали толщиной 0,5-0,7 мм. В качестве покрытия применяют полимерные материалы, устойчивые к воздействиям среды и истиранию. Изделия изготавливают в широкой цветовой гамме — от белого, серебристого, кирпично-красного до серого или черного. Это позволяет подобрать вариант, который гармонично впишется в стилистическое оформление здания.

Из чего состоит металлический водосток на фото

Металлический водосток состоит из элементов:

• Желоб — расположенный вдоль ската крыши длинный лоток для сбора дождевой или талой воды.
• Водоприемная воронка — конусообразная деталь для приема жидкости из желоба и отвода ее в водосточную трубу. Может разбивать длинный лоток на более короткие участки.
• Соединитель желоба — профиль с резиновыми уплотнителями для стыкования лотка с угловыми элементами.
• Поворотные углы — детали для стыкования желоба в местах поворота на 90°-165°. Могут быть закругленными или прямоугольными.
• Водосточные трубы — вертикальные элементы для транспортировки воды от воронки до выпуска. Для стыкования соседних звеньев применяют соединители.
• Поворотные колена, тройники — профили, скомпонованные из отрезков труб, изменяющие направление или соединяющие два потока.
• Хомуты — крепежные детали для фиксации к стенам водосточных труб.
• Кронштейны — крюки для подвешивания желоба вдоль скатов.
• Выпуски — горизонтальные трубы для отведения от строения и сброса воды в дренажную канаву или на землю.
• Сливы — лотки или трубы для отвода жидкости из водостока.
• Заглушки желоба торцевые — комплектующие, которые предотвращают вытекание воды в неправильном направлении и придают лотку дополнительную жесткость.
• Решетки — перфорированные элементы для улавливания листьев или мусора, а также безопасности передвижения человека или машины.

Важно. Все детали рассчитываются и подбираются индивидуально в соответствии с параметрами крыши и климатическими условиями.

Особенности монтажа

Водосточную систему, как любые инженерные коммуникации, нужно предварительно спроектировать. Составляют чертеж с планом крыши, где указывают направление стока воды, места установки воронок, длину желобов.

Схема монтажа водостока

Подбирают сечения элементов согласно предполагаемому количеству осадков и площади кровли. Воронки устанавливают из расчета один элемент на 10 пог.м. длины или 100 м² ската. Иногда их объединяют по две штуки на одну вертикальную трубу. Перенаправляют потоки с помощью тройников.

Установка кронштейнов

Монтаж водостоков начинают с установки кронштейнов. Для фиксации желобов используют длинные, короткие или универсальные держатели. Крепят их саморезами или гвоздями. Длинные кронштейны устанавливают до укладки обрешетки и кровельного материала. Им придают изгиб, соответствующий уклону крыши.

Короткие крюки применяют для фиксации желоба к лобовой доске или стене здания. Такой вариант можно использовать как до, так и после монтажа кровли. Иногда кронштейны закрепляют к торцу кобылок или стропильных ног. В этом случае применяют крепеж с гнутой ножкой. Универсальные кронштейны — сборно-разборные. Верхнюю часть крепят до или после монтажа покрытия.

Нижнюю — после укладки кровельного материала. Крючки не торчат и не мешают во время работы.

Варианты монтажа креплений

В зависимости от последовательности монтажа различают способы крепления крюков:

• до укладки покрытия — кронштейны крепят к мауэрлату, стропилам или нижней доске обрешетки;
• на готовую кровлю — крюки фиксируют на лобовой доске, не снимая нижнего ряда покрытия.

Крепим крайние держатели и натягиваем нитку

Сначала устанавливают крайние держатели в самых высоких и низких точках. Шаг установки кронштейнов 50-60 см. Вокруг воронки их располагают не дальше 5 см. Крюки прикручивают по натянутому шнуру, соблюдая уклон 2-5 мм на 1 м длины желоба. Кромка кровли не должна перекрывать водосточный лоток больше, чем на 1/3 ширины.

Крепление кронштейнов в зависимости от свесов

Для наклонных систем требуется крепеж, который монтируется под углом. Для этой цели применяют крюки с регулирующим устройством, позволяющим менять положение относительно основания.

Если свес кровли достаточен, возможен вариант монтажа целой крепежной системы. Она состоит из направляющего металлопрофиля и держателей, которые вводят в него после установки. Можно придать конструкции любой угол наклона.

https://www.youtube.com/watch?v=6hoBj9WXiQQ

При сходе снега крепление слива не мешает

Иногда крюки подвешивают прямо к материалу кровли. В этом случае он должен быть жестким и прочным, чтобы выдержать вес участка желоба с водой. В качестве крепежа применяют зажимы с прокладками. Существуют и другие разновидности кронштейнов — удлиняющие или устанавливающиеся внутрь водосборного лотка.

Укладка желоба

Монтаж желоба начинается с разметки отверстия под воронку. Проделывают ножницами или ножовкой прорезь диаметром, равным сечению водосборной детали. Подгоняют и отвальцовывают плоскогубцами его края, чтобы получились скосы в форме капелек.

Установка желоба

Устанавливают желоб на кронштейны. Лотки по длине стыкуют с помощью соединителей или защелок. На пересечениях и углах скатов монтируют поворотные элементы. Стыки проклеивают герметиком или уплотняют резиной. Дополнительно закрепляют заклепками.

Закрепляем заглушку на желоб

После окончания монтажа на открытый желоб можно уложить специальную сетку для защиты системы от падающих листьев и мусора.

Защитная сетка на желоб от листьев

Крепление воронок

Воронки устанавливают в нижней точке водостока не дальше, чем на 150 мм от глухого торца. Отверстия лотка и водосборника должны совпадать. Деталь надевают снизу на желоб и защелкивают ушки.

Установка воронок на водостоке

Установка воронок на водостоке

На торец лотка монтируют заглушку, закрепляют заклепкой.

Монтаж водосточных труб

К водоотводному патрубку присоединяют поворотное колено и отрезок трубы длиной 100 мм. К нему крепят второй изогнутый элемент, чтобы создать удобную конфигурацию для фиксации к стене. Верхний хомут прикрепляют к стене на расстоянии не более 150 мм от края колена. Монтируют отрезок водосточной трубы нужного размера, заводя его в поворотный элемент.

Монтаж водосточной трубы

По длине трубу крепят хомутами с шагом 1,8 метра. Шов водостока поворачивают к стене. Внизу фиксируют хомутом, насаживают отлив. Его край должен находиться на высоте 200-250 мм от отмостки.

Общие советы по установке металлических водостоков

При установке металлического водостока нужно соблюдать некоторые правила:

• резать элементы ножницами по металлу или ножовкой с мелкими зубцами;
• снимать перед монтажом защитные пленки;
• торцевые заглушки надевать на гладкую часть желоба;
• использовать профили и крепеж, рекомендованные изготовителем;
• устанавливать соответствующее расчету количество воронок;
• соблюдать расстояние между кронштейнами и хомутами;
• между трубой и фасадом оставлять зазор 50-100 мм;
• места соединения желобов усиливать кронштейнами, расстояние от стыка до крепежей не должно превышать 150 мм с обеих сторон.

Установка водостоков самостоятельно поможет сэкономить бюджет, выделенный на строительство дома. При правильном подборе элементов и монтаже система прослужит не менее 10 лет.

Источник: https://stroim-dom.net/vodostoki-dlja-kryshi-svoimi-rukami/

Монтаж и установка водостоков с помощью специальных кронштейнов + устройство водосточной системы их канализационных труб и пластиковых бутылок

Водостоки на крышах нужны для того, чтобы дождевая вода могла стекать по определенному направлению, не повреждая конструкцию дома. Сама вода собирается в жалобе, после чего отводиться в место, где она не нагружает здание, чаще всего она стекает в бочки, контейнера.

Простая конструкция, имеет основные элементы – водосточные желоба, водосточные трубы, сливные воронки и так далее.

Каждый элемент играет свою роль, и только в целом данная конструкция выполняет свои функции качественно.

В этой статье вы узнаете, как сделать водосток с крыши своими руками и произвести монтаж желобов водосточной системы.

Виды водосточных систем

На сегодняшний день, можно выделить три основных вида водостока. Выбрать лучший для себя, можно лишь зная точную конструкцию каждого из них:

1. Внутренняя система. Данный вариант, исходя из названия, гласит, что такая система размещается внутри дома, но здесь нужно установить систему правильно, вдали от стен;
2. Неорганизованные системы. Данный вариант прост в своей конструкции, но стоит понимать, что лишняя вода стекает не правильно – по всему периметру ската. А это значит, что есть возможность нарушить многие элементы вашего дома. Также существует возможность разрушения и самого фундамента. Такая система не является надежной. Даже, когда не было других систем отвода, такую конструкцию пытались сделать более организованной. Мастера старались горизонтальный желоб соединить с вертикальными трубами. Либо был вариант монтирования труб под небольшим наклоном, в сторону одного из углов дома.

Такая система состоит из следующих элементов: желоба горизонтальные, вертикальные (ливневые) трубы и сами сливы, непосредственно соединительные элементы, а также предметы необходимые для крепления.

Стоит отметить, что все водосточные системы могут различать по таким критериям:

• исходя из материала;
• сечение самого желоба и труб;
• параметры и форма.

Рассмотрим каждый критерий в отдельности для того, чтобы понимать, какую систему лучше приобрести для своего дома и дачи.

Водосточной система

Материал конструкции играет очень важную роль, так как от этого зависит его прочность и надежность. На сегодняшний день, производители предлагают системы из:

• Металла. Во время производства системы, применяется оцинкованную сталь (способ производства горячий). Чтобы элементы системы были более защищённые, их могут покрывать специальными защитными материалами – пурал, пластизол (с двух сторон). Именно такие конструкции имеют большой ряд преимуществ: длительный срок эксплуатации, имеют высокий показатель прочности, стойкость к физическим и химическим воздействиям, хорошая переносимость низких температур. Монтаж металлических водостоков довольно прост, такую систему можно смело устанавливать на свой частный дом и не беспокоится о том, что сильный дождь повредит вашему дому. В России в настоящий момент популярна фирма Гранд лайн;
• Пластика. Элементы всей системы сделаны из пластика повышенной прочности ПВХ ( например фирма Docke). С одной стороны, материал легкий, а с другой – очень прочный. Его преимущество в том, что он не подвергается деформации и коррозии. Он очень прост в обслуживании, ремонте и в монтировании. Его можно встретить на домах, где установлена мягкая кровля;
• Меди. Все составляющие системы, покрывают специальными веществами, которые способствуют блокировке потемнения материала. Водостоки, изготовленные из меди, считаются самыми надежными и самыми долговечными из всех. Кроме хороших характеристик, конструкции из меди могут подойти под любую кровлю. Единственное, цена на них чуть завышена.
• Оцинкованный водосток.

Из какого бы материала, не была бы изготовлена система водостока, нужно понимать, из каких основных элементов она состоит:

1. желоб;
2. труба;
3. водосточный слив;
4. соединитель труб;
5. держатель желоба;
6. дренаженые решетки;
7. специальные водосборные воронки.

Устройство водостока

Расчет водосточной системы

Так как основная задача такой системы – отвод воды с кровли необходимо провести правильный расчет такой системы, чтобы создать нужную комплектацию, которая не нарушит кровлю и будет выполнять свою работу качественно.

Сам расчет такой системы производится непосредственно по данным обмеров фасада или по плану кровли (чертежи).

Рассмотрим пошаговую инструкцию расчета водосточной системы:

1. Первый шаг, это измерение высоты дома. Вам нужно узнать высоту от земли, до самого карнизного свеса, можно применять рулетку;
2. Второе, что нужно сделать – измерить саму длину карниза на каждом скате. Данная цифра вам понадобиться для будущего общего расчета метража желоба;
3. Нужно знать будущую длину труб, для этого снимаем мерки с карнизного свеса (расстояние от земли до слива);
4. Далее определяем площадь кровли. Это важно для того, чтобы правильно выбрать сечение труб. Логично, что чем больше сама площадь крыши, тем больше будет стоковой воды.

Существует формула, по которой можно рассчитать необходимую цифру:

Если крыша вашего дома имеет нестандартную форму, то расчет ее площади осуществляется аналогично расчету геометрических фигур.

Расчет количество труб выглядит так – 1 водосточная труба на 100 квадратных метров.

Проектирование водосточной системы

Установка водостоков — основные правила

На практике есть несколько вариантов крепления водостока к крыше. Здесь вы сами в праве выбрать самый оптимальный способ. На выбор и способ крепления влияет форма системы:

1. Как установить водостоки, если крыша уже покрыта? Самый простой и самый распространенный вариант – это крепление водостока с помощью кронштейна к лобовой доске кровли. Это позволяет легко и быстро монтировать водосток на готовую крышу. Чаще всего такой вариант применяют при монтировании ПВХ систем. Преимущество в том, что данный водосток может выдерживать широкий диапазон нагрузок. Если же, ваша система сделана из металла, вы столкнетесь с проблемой, что кронштейны водостока короткие, но из этой ситуации можно выйти, удлинив их при помощи стропильной ноги;
2. Второй способ — крепеж водосточного желоба осуществляется до укладки самой кровли. Сам желоб монтируют на стропильную ногу. Такой способ актуален для больших крыш (большая площадь), где применяют тяжелые кровельные материалы;
3. Третий способ крепления осуществляется при помощи длинных крюков, или сборных кронштейнов. Такая методика будет актуальна если расстояние между стропилами больше чем 600мм.

Крепление к лобовой доске

Другие методы крепления

Для того, чтобы система водоотвода была установлена правильно вам нужно знать:

• сами держатели необходимо установить на расстоянии не меньше 0.35-0.5м;
• установить правильный угол желоба (по направлению водосточной трубы) 0.5-2%, именно такой наклон позволяет воде самостоятельно очищаться;
• сам крой желоба должен быть на 3 см ниже от ската крыши.

Уклон желоба на 1 метр длины

Монтаж водостоков для крыши по специальной инструкции

Монтаж систем водостока, как и другие строительные операции, состоит из двух этапов: выбор системы, расчет необходимых материалов.

Устройство водостока со скатных крыш состоит из 8 шагов, которые нужно делать внимательно, не спеша:

1. Нужно определиться с местом установки самих держателей, при этом стоит помнить, что уклон водосточного желоба на 1 метр составляет 3-5 мм. Соберите крайние держатели, после чего разметьте между ними линию, чтобы установить другие держатели;
2. Расстояние, которое разделяет сами фиксаторы/держатели желоба — 50 см друг между другом (крепятся саморезами на нижнюю часть обрешетки);
3. Если вам необходимо разрезать желоб, это осуществляется при помощи ножовки, после чего осуществляется зачистка краев;
4. Для того, чтобы установить проходной ливнеприемник, необходимо вырезать нужного диаметра отверстие. Такие приемники устанавливаются не чаще 50 см друг между другом;
5. Сам соединитель желоба необходимо монтировать между держателями, для большей надежности, но при это оставить зазор в 6см (между кроями желоба и соединителями);
6. Заглушку на желоб необходимо установить с торца, перед этим смазать прокладку герметиком;
7. Сам же монтаж водосточной трубы, осуществляется при помощи специальных держателей желоба — кронштейнов. Сама же длина подбирается исключительно с учетом толщины стен;
8. Сама вода может собираться в бочке или контейнере.

Установка пластикового водостока

Правила разметки

Водосток из канализационных труб своими руками

На рынке есть систем стоков воды, изготовленных из пластика. Такие конструкции можно изготовить собственными рукам из канализационных труб. Таким способом вы сможете более бюджетную систему.

И так, чтобы начать работу. вам нужно понимать, что нужно иметь:

• Желоб, его можно сделать из труб под канализацию диаметром 110мм;
• Трубы водосливные. Для этого, вам нужно приобрести трубы с меньшим диаметром – 50 мм;
• Системы, которые будут соединять все в одну систему. Так называемый тройник с двух сторон будет иметь разные диаметры 50 мм и 110 мм.

Водосток из канализационных труб

Водосток из пластиковых бутылок своими руками

Еще одним вариантом водостока – из пластиковых бутылок. Это звучит интересно и интригующе, ведь таким способом можно хорошо сэкономить. Стоит разобраться, какая тара будет актуальна в работе:

• бутылки должны быть одного размера и формы (цвет тоже лучше взять одинаковый);
• обязательно подберите только ровные бутылки.

Далее соберите следующие инструменты:

• для того, чтобы разрезать бутылки- нож или ножницы;
• степлер, чтобы соединять необходимые элементы;
• проволока, выступающая в роли крепления желоба;
• шило/паяльник, для того, чтобы делать отверстия.

На самом деле, создать самостоятельно такую систему не сложно, главное правильно рассчитать размеры и составить правильную схему.

Сама работа осуществляется в два этапа:

1. собирают и закрепляют на самой крыше жёлоб;
2. собирают трубы.

Начните собирать желоб. Для этого вы срезаете дно бутылки и ее горлышко, у вас получится цилиндр, после чего разрежьте его на две ровные части (вдоль). Когда вы соберёте нужное количество бутылок, необходимо начать сбор. Стоит понимать, что детали нужно соединять только внахлест шириной 1.5 см.

Система, которая имеет вертикальное положение, тоже делается из труб – срезать дно и горлышко так, чтобы бутылка была слегка заужена. Просто вставляете одну бутылку в другую. Логично, что воронка тоже делается из бутылки пластиковой, а точнее из ее горлышка.

https://www.youtube.com/watch?v=76NcTeV5fcU

Водосток из пластиковых бутылок

Схема монтажа

Преимуществом такого водостока – это дешевизна, но минус в том, что такая система не прослужит вам больше одного года. Многие дачники предпочитают такие системы, так как они вполне надежно справляются со своими задачами.

Системы водостока необходимый элемент любого частного дома, вы можете сами выбрать лучший вариант для себя, который не только поможет избавиться от ненужной воды, но и будет гармонично смотреться на вашем доме. Не забывайте вовремя очищать водосток и позаботиться о монтаже антиобледенительной системы.

А теперь предлагаем вам посмотреть видео-инструкцию по монтажу водосточной системы своими руками:

2017-03-03

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/vodostok/montag-vod.html
