В этой статье:

Установка водосточной системы на крыше: комплектующие и этапы работ, фото

Рассмотрим в статье, как проводится монтаж водосточной системы. Из каких элементов она состоит, и что необходимо учитывать при ее сборке. Прочитав информацию, вы сможете легко разговаривать с подрядной организацией, плюс оптимизировать расходы на приобретение системы водоотведения с крыши собственного дома.

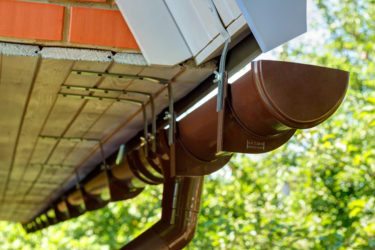

Водосточная система дома

Из чего состоит водосточная система

В нее входит два основных элемента:

желоба, они же лотки, которые устанавливаются на карнизе крыши, и основная их задача – собрать дождевую или талую воду со скатов;
трубы, в которые попадает вода с лотков, располагаются они вертикально, и их задача – сбросить воду в ливневую канализацию.

Есть дополнительные элементы:

воронки, через которые из лотков вода поступает в трубы:
отводы для сборки труб, если необходимо их проложить по архитектурным выступам на здании;
кронштейны для крепления лотков;
хомуты для крепления труб к стенам;
заглушки для закрытия задних торцов лотков.

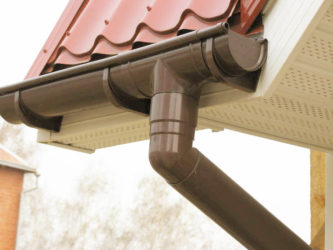

Элементы водосточной системы

Последовательность проведения монтажа водосточной системы

В первую очередь проводят установку желобов. Их крепят к кронштейнам, которые закрепляют или на первый элемент обрешетки, или на стропильные ноги, или на лобовую доску. Оптимальный вариант – первый. Но его можно провести лишь в том случае, если кровельный материал на стропильную систему еще не установлен. Если крыша уже покрыта, то кронштейны крепятся по двум последним вариантам.

Установка кронштейнов на лобовую доску

Крепление кронштейнов к обрешетке

Для этого используются кронштейны с длинной ножкой. Ее просто отгибают назад необходимой длины, прикладывают к обрешетке и крепят к ней саморезами через проделанные отверстия.

Кронштейн с длинной ножкой

Важно при установке придерживаться строго двух параметров:

расстояния между крепежными изделиями;
расстояние от середины крюка до края свеса крыши.

Последний параметр должен варьироваться в диапазоне 30-40 мм. Это делается для того, чтобы сходящая с крыши вода попала посередине желоба. Чтобы не было перелива через края лотков и брызг воды.

Установка и крепления кронштейнов к обрешетке

Крепление к стропильным ногам

Если кровельный материал уже уложен, то один из вариантов крепления кронштейнов – к стропилам. Для этого используются все те же крепежные изделия с длинной ножкой, только она у них повернута на 90°. Таким образом просто удобнее проводить крепление.

Кронштейн с повернутой на 90° ножкой

Крепление к лобовой доске

На одном из верхних фото уже показано, как крепить кронштейные крепежи к лобовой доске. Для этого используются короткие изделия без ножек, но с подставкой, в которой сделаны монтажные отверстия.

Необходимо обозначить, что сегодня производители предлагают различные модели, которые в основном друг от друга отличаются способом крепежа. На фото ниже показан вариант, где крепежным элементом выступает планка с пазом во всю длину. Она крепится к лобовой доске, а в пазы вставляются сами кронштейны.

Монтажная планка с кронштейнами для желобов

Другие варианты

Если провести установку кронштейнов по вышеописанным вариантам не представляется возможным, то можно провести крепление к подшивке свеса кровли. Для этого используются кронштейны с длинной ножкой, которая отгибается под требуемый угол и длину. На фотографии ниже такой вариант установки показан.

Крепление к подшивке свеса крыши На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проведения кровельных работ любой сложности под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Правила и последовательность сборки желобов

Основная задача производителя работ – провести крепление желобов водосточной системы под небольшим углом, равным 3-7°, так как водосток – система самотечная. Поэтому с одной стороны ската кронштейн устанавливается ближе к карнизу кровли, а с противоположной стороны ската ниже, чтобы образовался уклон. Затем между двумя крепежами натягивают нить, по которой с шагом 50-60 см устанавливают другие кронштейны.

Остается только уложить и закрепить желоба на крепежные элементы. Главное – укладка производится внахлест краев лотков, это когда край верхнего лотка укладывается поверх края нижнего желоба. Таким способом решаются проблемы протечек в местах стыков. Чтобы снизить возможность протечек, места стыков обрабатывают силиконовым герметиком.

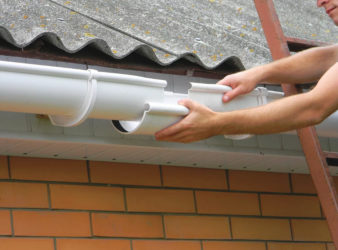

Монтаж желобов

Монтаж труб

Второй этап установки водостоков – это монтаж вертикальных труб. Существуют строгие нормы, которые определяют места установки трубных элементов. Это расстояние между ними, равное 12 м. К примеру, если длина фасадной части здания равна 12, то на ее поверхности монтируется одна трубная конструкция. Если длина больше данного значения, но меньше 24 м, то устанавливаются два стояка.

Трубы к стенам дома крепятся хомутами с шагом 1,8 м. Если высота дома превышает 10 м, то шаг установки сокращают до 1,5 м. Крепление самих хомутов проводят на саморезы через пластмассовые дюбели. Основное требование – строгая вертикальность монтажа. Поэтому по месту установки сначала по стене определяют вертикаль, используя отвес. Затем, отмеряя шаг монтажа, делают пометки, в которых и сверлят отверстия под дюбеля.

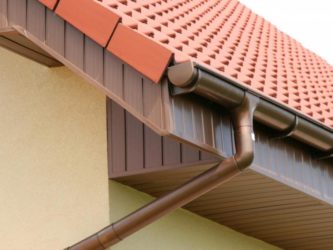

Монтаж трубного стояка водостока

Сборка труб, длина которых стандартная – 3 м, производят методом раструбного соединения. Это когда с одной стороны трубы диаметр больше, чем противоположный. То есть трубы вставляются одна в другую. При этом большим диаметром трубы устанавливаются вверх. Для стопроцентной герметизации стыка их обрабатывают силиконовым герметиком.

Между собой трубы и лотки соединяются воронками. В нижней части трубного стояка монтируется слив – это отвод под углом 45°. Здесь необходимо учесть, что нижний край слива должен отстоять от поверхности грунта или отмостки на расстоянии 25 см.

Важный момент – монтаж водостока (стояка) у карниза крыши, где используются отводы. Потому что свес кровельного материала располагается от поверхности стены на расстоянии 30-50 см. А значит, чтобы соединить воронку с трубным стояком, нужны два отвода под 45°. Если свес кровли большой, то между отводами монтируется кусок трубы под наклоном.

Соединение воронки и трубного стояка двумя отводами Это может быть интересно! В статье по следующей ссылке читайте про вентиляцию кровли в частном доме.

Как правильно определиться с системой водостока

Просто так пойти в магазин и купить водосточную систему, не определившись с ее параметрами, это зря потраченные деньги. Есть определенные нормы, касающиеся размеров крыши, а точнее, площади ската, с которых вода будет собираться в водосточную систему. И чем больше площадь, тем больше должны быть у лотков и труб размеры в плане их диаметра. Поэтому перед тем как переходить к установке водосточной системы, необходимо точно подобрать ее по размерам в соответствии с площадью ската кровли.

Если площадь ската крыши не превышает 50 м², то устанавливаются в водосточную систему желоба шириною 100 мм и трубы диаметром 75 мм.
Площадь в пределах 50-100 м², используются желоба – 125 мм, трубы 87-100 мм.
Площадь ската более 100 м², желоба 150-200 мм, трубы 120-150 мм.

Монтаж водосточной системы показан в видео:

Греющий кабель в водосточной системе

Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.

Греющий кабель внутри желоба водосточной системы

Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.

Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.

Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.

Чаще всего монтаж греющего кабеля производится не только внутрь лотков и труб. Им покрывают часть крыши, а точнее площадь свеса. Здесь проводник укладывается змейкой и закрепляется к кровельному материалу специальными хомутами. На фото ниже этого хорошо видно. При этом надо обозначить, что греющий кабель и внутри водостока, и на свесе – это единая система с одним блоком питания и терморегулятором.

Греющий кабель на свесе крыши

Как работает система обогрева водостоков показано в видео:

Это может быть интересно! В статье по следующей ссылке читайте про ремонт крыши частного дома: этапы работ – от осмотра до восстановления кровли.

Разновидности современных водосточных систем по материалу изготовления

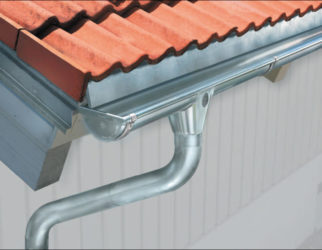

Традиционно водосточные системы изготавливались из оцинкованной стали. И сегодня этот материал не ушел с рынка. Просто оцинкованный водосток стали покрывать краской, тем самым подгонять под цвет кровельного материала, создавая единое дизайнерское оформление дома. Плюс, появилась возможность продлить срок эксплуатации за счет дополнительного защитного слоя.

Сегодня производители предлагают оцинкованные водостоки, покрытие полимером. При этом полимерное покрытие наносят и с внешней стороны оцинкованного листа, и с внутренней. Это более качественная защита и огромное разнообразие цветов, ничем не ограниченное.

Водосточная конструкция из пластика

Пластиковые водостоки сегодня являются самыми востребованными. Изготавливают их из поливинилхлорида (ПВХ). Но этот материал не используется в чистом виде, потому что сам по себе он становится хрупким при низких температурах. В него добавляют присадки, которые увеличивают прочность полимера, поэтому ПВХ водостоки не боятся перепадов температур и солнечных лучей. И самый большой плюс – пластик является самым дешевым материалом.

Современный рынок сегодня предлагает водосточные системы, изготовленные из меди или нержавеющей стали.

Медный водосток Это может быть интересно! В статье по следующей ссылке читайте про кровлю из металлочерепицы.

Обобщение по теме

Установка водостоков на крыше – процесс серьезный. Основная задача производителя работ – правильно подобрать ее элементы в соответствии с площадью ската кровли, правильно выставить угол наклона желобов и грамотно провести крепление элементов конструкции.

Прочитать позже

Отправим материал на почту

Автор статьи

Кровельщик, строитель с опытом в строительстве 15 лет

Сергей Соловьев

Источник: https://m-strana.ru/articles/ustanovka-vodostochnoy-sistemy-na-kryshe/

Установка водосточной системы на крыше

Любое частное строение, например, в виде дачного домика, должно быть оснащено водосточной системой, которая необходима для отвода излишек воды как результат дождя или таяния снега при наличии скатной крыши. Если монтаж водосточной системы будет произведен неправильно, что нередко случается при самостоятельной ее установке, или она будет отсутствовать как таковая, то следствием этого станет постепенное разрушение здания.

Осадки являются основной причиной того, что происходит размытие фундамента. Именно это заставляет устанавливать систему водостока, которую можно смонтировать собственными силами. Но как установить водосток самостоятельно? Монтаж водосточной системы предполагает ряд рекомендаций, с помощью которых можно создать функциональный водосток, обеспечивающий полноценный отвод излишков воды.

Порядок действий при монтаже водостока

Инструкция по монтажу водосточной системы обычно включает в себя один и тот же набор действий: выполнение необходимых расчетов, закупка материалов и осуществление непосредственного проведения того или иного вида работ. При этом возведение водостока происходит примерно в том же порядке. Изначально следует определиться с типом требуемой системы, а затем, основываюсь на расчетах, произвести закупку материла и осуществить установку водостоков на крыше.

Водосточные системы отличаются вариативностью изготовления, что зависит от требуемой пропускной способности. В частности, водостоки на крыше могут маркироваться следующим образом: 125/100. Данная маркировка дает понять, как диаметр трубы соотносится с диаметром желоба, что более наглядно видно на рисунке ниже.

Внимание! Практически каждый производитель выпускает собственные варианты систем водостока, отличающиеся размерами труб и желобов. В связи с этим не стоит пытаться объединить элементы водостоков, выпущенных разными производителями.

Наличие на рынке такого разнообразия водосточных систем объясняется тем, что предпринимаются попытки удовлетворить весь спектр потребностей покупателей этой продукции.

Как правильно определиться с системой водостока?

Качественная установка водостоков не может быть реализована без правильно подобранной системы. Оптимальный выбор рассматриваемого вида системы должен основываться на следующей информации:

уровень осадков в своем максимуме применительно к тому региону, где находится строение, в отношении которого предполагается проведение работ по монтажу водостоков;
параметр площади самого большого ската крыши, необходимый в целях определения подходящего желоба.

Существует формула, которая дает возможность рассчитать площадь ската:

S = (A + B/2) x C

При этом стоит учитывать один момент – для плоской крыши, характеризуемой уклоном в пределах 10 градусов, используется несколько другая формула расчета:

S = A x C

Посредством приведенной ниже таблицы можно выбрать водосточную систему в соответствии с полученными замерами.

Когда с определением вида системы будет закончено, следует перейти к подсчету того, сколько материала потребуется. Для упрощения этого процесса надо подготовить чертежи плоскостей.

Расчет водосточной системы

Приведенный рисунок дает возможность легко понять, как производится расчет требуемого количества материалов, необходимых для организации системы водостока.

Расчет желобов

Выделяют два типа желобов, где один имеет полукруглое сечение, а другой – прямоугольное. Предназначение этого элемента системы заключается в сборе осадков, попадающих на крышу строения. Обычно можно приобрести водосточные желоба двух типоразмеров: 3 и 4 метра. Его монтаж производится посредством использования крепежных элементов в виде кронштейнов и крюков, устанавливаемых через каждые 60–90 см с обязательным созданием уклона в 1 см на каждые 3–4 м длины желоба.

Рассматриваемое в нашем случае строение, как пример установки системы водостока, позволяет сделать вывод о том, что понадобится 10 трехметровых желобов и 1 четырехметровый.

Внимание! Производите округление получаемых значений до целой длины желоба. Надежность системы будет выше, а ее стоимость – ниже, если удастся минимизировать количество соединений.

Расчет угловых желобов

Функциональность углового желоба определяется необходимостью изменения направления движения потоков воды, что и делается посредством этого элемента системы. Фиксация угловых желобов производится в точках внешних и внутренних углов кровельной конструкции. В результате получается, что количество наружных углов составляет 4, а внутренних – 2.

Внимание! Применение пластикового желоба расширяет возможности создания угловых вариантов. Это доступно за счет вырезания определенных частей желоба и их соединения под конкретным углом с помощью холодной сварки.

Расчет воронок, заглушек и соединителей

Возвращаясь к нашему примеру, делаем вывод, что применительно к характеристикам нашего дома следует подготовить 4 воронки, 2 заглушки и около 17 соединителей, что зависит от нюансов монтажа. Так, в одних системах крепление углов осуществляется непосредственно к желобу, а в других это процесс реализуется посредством соединителей.

Монтаж систем, доступный с помощью клея, следует проводить с установкой стандартных соединителей и таких, как компенсационные. В случае с последними их применение оправданно, когда длина крыши превышает 8 м.п. Компенсационные соединители – это возможность избежать негативного влияния на целостность системы от линейного расширения желобов под воздействием температур окружающей среды. Применительно к нашему примеру необходимо было бы установить 4 стандартных соединителя и 1 компенсационный.

Внимание! Одна воронка гарантирует беспроблемный прием воды с 10 м.п. желоба. Если же длина стены превышает упомянутый параметр, то необходимо установить 2 воронки на удалении друг от друга в пределах 20 м.п.

Крепление желоба

При монтаже желоба применяют крепежные элементы в виде крюков разной длины. Использование коротких крюков – крепление желоба на крыше. Что касается длинных крюков, то они применяются для монтажа желоба на стропилах до того момента, как будет произведена установка кровельного покрытия.

Установка крюков должна производиться с обязательным соблюдением расстояния между ними в 60 см. Также необходимо придерживаться правила обязательной установки данного вида крепежных элементов в местах соединения желоба, на углах конструкции и там, где находятся воронки и заглушки. В нашем случае потребуется установка крюков в количестве 68.

Крепление труб водостока

Водосточная труба обеспечивает вертикальное стекание воды. При этом она может иметь сечение в виде круга или прямоугольника. К стене такие трубы крепятся посредством кронштейнов с учетом того или иного способа монтажа:

«на камень» – крепление осуществляется на стену из камня, кирпича или бетона;
«на дерево» – в качестве плоскости крепления имеются в виду деревянные стены из бруса, бревна или ОСБ.

Подсчет количества необходимых труб должен соотноситься с количеством воронок. У нас их 4, поэтому труб должно быть столько же. Что касается длины труб, то она должна соотноситься с суммой длин тех стен, которые будут служить местом их монтажа. В продаже данного вида трубы реализуются в виде изделий длиной 3 и 4 м.п. Так как необходимо избегать излишнего количества стыков на трубе, то следует подбирать требуемую длину этой продукции с округлением в сторону большего значения. Например, при высоте вашего дома в 3,5 м надо покупать 4-метровую трубу. Монтаж водосточных труб производится с шагом 1 метр с обязательной точкой крепления возле колена.

Колено и слив

Если ваш дом соответствует тому строению, которое представлено на нашем фото, то потребуется оборудовать каждый стояк 2 коленами. В нашем случае получится 4 стояка, 8 колен и 4 слива.

L – расстояние, замер которого следует производить так же, как это отображено на рисунке.

Внимание! Возведение мансарды несколько меняет расчеты. Понадобится другое количество желобов и иной монтаж, так как придется учитывать высоту аттиковой стены. Схемы ниже помогут понять, как произвести расчет по-новому.

Этап 1: установка элементов крепления для желобов

Рынок предлагает множество решений в плане крепежных элементов, которые можно использовать для монтажа желобов. При этом установка данных компонентов системы водостока производится как на стене, так и непосредственно на кровле.

В то же время следует соблюдать следующее условие: желоба должны устанавливаться таким образом, чтобы наличествовал уклон около 5 см на 10 метров длины этого изделия в направлении водосточной трубы. Такое положение обеспечивает свободное стекание воды без ее переливания через края желоба.

Если длина дома превышает 20 метров, необходимо устроить 2 уклона для полноценного отведения воды, отталкиваясь от середины здания.

Надежное крепление желобов обеспечивается кронштейнами, устанавливаемыми с шагом полметра. При этом стоит позаботиться о том, чтобы этот параметр был соблюден вне зависимости от расстояния между стропилами, например, можно задействовать обрешетку для монтажа данных элементов крепежа.

Этап 2: установка воронок

Обычно воронки устанавливают там, где находятся трубы водостока. Но при определенных условиях эти элементы водосточной системы находят свое применение в плане соединения желобов. Если это так, то следует осуществлять монтаж именно с них.

Что касается стандартной установки водоприемных воронок, то она должна начинаться с того, что сначала необходимо сделать соответствующее отверстие в желобе, используя, например, ножовку.

Затем края такого отверстия следует зачистить и после этого можно приступать к непосредственному монтажу с помощью соответствующих фиксаторов, если воронка металлическая. Если же это изделие выполнено из пластика, то его установка производится с помощью клея.

Этап 3: монтаж желоба водостока

Установка желобов осуществляется в соответствии с простой инструкцией:

уложить желоб на кронштейны внешним пазом вниз;
произвести крепление желоба за счет наличия специальных фиксаторов.

Этап 4: монтаж заглушек

Наиболее эффективны заглушки, оснащенные резиновыми уплотнителями, которые располагаются на нижней дуге этого изделия. Если такого вида заглушек у вас не окажется под рукой, то следует соблюсти некоторые условия установки стандартных заглушек:

использовать уплотнитель, который должен быть уложен в заглушку ребристой стороной вверх;
осуществить стыковку заглушки с желобом.

Этап 5: стыковка желобов

Чтобы соединить желоба, надо использовать специально предназначенные для этого соединители, оснащенные уплотнителями. На практике два соединяемых желоба требуется расположить на небольшом расстоянии друг от друга, а затем правильно установить между ними соединитель и завершить монтаж посредством закрепления места стыковки замком.

Этап 6: установка колена

Процесс установки колена предполагает его монтаж на воронку по направлению выходным отверстием к стене с целью обеспечения более близкого расположения к зданию трубы водостока. На следующем шаге к установленному колену добавляется еще одно, обеспечивающее направление вниз.

Этап 7: установка водосточных труб

Производится установка трубы в колено с дальнейшим закреплением соединения хомутом. Для увеличения длины водостока дополнительная труба вдевается в уже установленную.

Этап 8: хомуты

В зависимости от материала несущих элементов (кирпич, дерево) применяют различные виды хомутов. Преимущественно хомуты по своему строению представляют собой 2 дуги, одеваемые на трубу и фиксирующиеся посредством болтов.

Этап 9: слив

Слив, напоминающий собой колено, предназначен для отвода воды от основания здания. Обычно он монтируется так, чтобы от отмостки до края слива было от 30 до 40 см.

Водосточная система должна быть прочной – это главное требование. Также установка водосточной системы должна быть произведена правильно, чтобы она могла справляться с любыми потоками воды. После того как монтаж водостоков завершен, необходимо промыть систему для очистки от стружки, которая может повредить элементы из пластика.

Источник: https://VseProTruby.ru/vodostochnye/ustanovka-vodostokov.html

Как установить водостоки если крыша уже покрыта: возможные варианты крепления

Столь важный архитектурный элемент конструкции крыши, каким является система водоотведения, должен быть продуман еще на стадии проектирования. Тем более, что современные СниП рекомендуют выполнять установку системы еще до монтажа покрытия кровли. Однако в действительности не все так гладко.

Иногда обстоятельства вынуждают устанавливать водосточную систему, если кровля уже готова. Соответственно, не лишним будет узнать, как установить водостоки, если крыша уже покрыта.

В каких случаях водосток устанавливают при финишных работах ↑

Возможно несколько ситуаций, когда возникает необходимость подобного монтажа:

Установка водостоков на крыше непосредственно к лобовой доске может быть предусмотрена самим проектом, если потоки воздуха для вентиляции внутреннего пространства поступают через обшивку свесов из перфорированных софитов. Такой способ вентиляции наиболее доступный как по исполнению, так и по стоимости. Однако обеспечить достаточный приток воздуха при этом не получается. Поэтому для повышения эффективности вентилирования водоотводные желоба крепят на ветровые доски на крышу.

На заметку

Здесь уместно будет напомнить, что это такое лобовая доска. Так называют продольный щит, закрывающий торцевую часть стропил либо ту часть обрешетки, которая выступает над фронтальной частью чердака либо мансарды.

Водостоки крыши вынужденно крепят по карнизу готовой крыши также в случае покупки недостроенного дома, когда установка водостоков не была предусмотрена бывшим хозяином заранее.

Использование антиконденсатной гидроизоляционной пленки имеет свои особенности. По технологии гидроизоляция выводится на свес карниза, и это становится возможным исключительно, когда водостоки на крышу крепят непосредственно к ветровой доске.
Самая распространенная причина, пожалуй, замена физически устаревшей старой системы, которая не в состоянии должным образом справиться со своими функциями.

Крепление к стропилам ↑

Если кровля уже уложена, к примеру, когда пришедший в негодность водосток необходимо заменить на новую систему, кронштейны, как правило, планируется фиксировать именно подобным образом. В начале необходимо снять начальный ряд покрытия кровли. Для этого придется открутить крепежи в этом ряду, затем и в следующем ряду покрытия кровли. Правда, сделать это может быть не всегда удобно, а в некоторых случаях даже невозможно – не каждый материал возможно демонтировать, не нарушив его целостности либо не деформировав его, особенно если покрытие закреплено гвоздями.

Совет

Опытные кровельщики часто прибегают к хитрому приему. Чтобы не помять покрытие кровли, под него кладут специальные доски. Затем начинают выкручивать крепежи пассатижами.

Проще всего работать с мягкой кровлей, которая настелена на сплошную обрешетку из фанеры.

Нижнюю кромку кровельного покрытия, проходящую вдоль карниза, аккуратно приподнимают и начинают выставлять кронштейны на основу.
Их закрепляют на саморезы, ввернув крепежи через фанерную основу в стропильные ноги.
Далее гибкую черепицу либо рубероид возвращают на место и фиксируют к обрешетке, используя битумную мастику.

Вероятность возникновения проблем достаточно высока при работе с шифером. Тем не менее и в этом случае можно проделать что-то в этом роде с этим материалом. Предварительно выстругивают деревянные бруски, повторяющие профиль волны, и вставляют их непосредственно в волны шиферного листа. Крепежи для водостока проходят прямо насквозь листового материала – одновременно через брусок и держатель.

Кровельное покрытие, выполненное из жесткого материала, следует демонтировать аккуратно. Данная рекомендация особенно важна, когда работают со старым покрытием. Кровельные листы, которые эксплуатировались не один год, можно с легкостью повредить, что повлечет за собой дополнительные расходы.

Можно попробовать также другой вариант фиксации крюков к стропилам. Кронштейны закрепляют на боковую грань стропильного бруса. Монтажная поверхность держателей изогнута в плоскость по горизонтали (эту операцию можно выполнить и самостоятельно). Подобный вид установки возможен только, когда сечение стропил достаточно большое, к примеру, 12 либо 15 * 5 см. При закреплении кронштейнов важно учитывать, что покрытие кровли должно перекрывать желоб на половину или треть его ширины. Тогда можно не опасаться, что в результате сильных осадков вода перельется за края желоба.

Совет

Очевидно, что при монтаже кронштейнов на боковую грань стропила требуется предварительная примерка. В процессе примерки как раз и выяснится, возможен ли подобный вариант установки.

Лобовая доска – прочная основа ↑

Тем, кому интересно, как установить водостоки, если крыша уже покрыта, важно знать, что простейший вариант установки – лобовая доска.

На заметку

Ее можно легко декорировать, и доска будет выглядеть самостоятельной деталью экстерьера крыши.

Длинные держатели применяют, если ветровая доска отличается достаточно большой шириной. Такие кронштейны изготавливают из металла, причем ножка держателя и крюк имеют одну и ту же ширину. Фиксацию к доске осуществляют через отверстия, предусмотренные на монтажной площадке, которая расположена на ножке.
Короткие кронштейны можно использовать не только при монтаже на ветровую доску, как длинные, но также стены и торцы стропил. Правда, при этом надежность крепления вызывает сомнения, так как крепеж располагается вдоль волокон древесины.

Для металлических кровель подбирают короткие крюки, изготовленные из того же материала. Фиксировать их желательно также на металл. Небольшой вес водостоков ПВХ позволяет без каких-либо сложностей закреплять их к ветровой доске из дерева.

Отдельного упоминания стоят регулируемые варианты кронштейнов, снабженных специальным устройством. Оно сдвигает одну относительно другой части кронштейна, задающие уклон расположения держателя, то есть угла, который образует крюк и основание под крепления. Чтобы получить требуемый угол, достаточно всего лишь подкрутить шурупы для настройки. Такие кронштейны практически незаменимы для использования в сложных условиях, скажем, если ветровая доска расположена наклонно.

При установке отдельных держателей, для начала на ветровой доске отбивают прямую линию, соблюдая уклон в пределах трех— пяти мм/пог. м. в направлении сливной воронки. Отступив от кромки торцевой части ветровой доски (отступ примерно равен 50 – 100 мм), отмечают место фиксации первого кронштейна. После этого на всей линии размечают места установки держателей с шагом не более 0,6 м (в отдельных случаях допустим даже больший шаг, что обязательно отмечается в инструкции). Завершив разметку, приступают к монтажу кронштейнов.

Достаточная ширина свеса кровли позволяет использовать еще один, очень удобный вариант установки водостоков. Специальные короткие держатели закрепляют на общем металлическом направляющим профиле. Последний, в свою очередь, фиксируют либо на стену дома, либо ветровую доску через предусмотренные на нем специальные отверстия. Направляющей при закреплении сразу же придают требуемый уклон. Таким образом, при установке держателей нет необходимости вымерять их место по высоте.

После чего с ее боковой стороны продевают кронштейны и продвигают вдоль направляющей, расставив их с требуемым шагом. Примечательно, что подобные держатели не нужно закреплять, поскольку они достаточно прочно «сидят» в профиле. Несомненно, это еще одно преимущество подобной крепежной системы.

«Костыли» как основа ↑

Иногда ветровая доска в конструкции крыши вообще отсутствует. Тогда прибегают к помощи особых «костылей» из металла либо древесины, закрепленных в стене. Желоба крепят непосредственно к «костылям» на шпильки либо брусья.

Крепление по краю кровли ↑

Этот способ оправдан при фиксации системы водостока с крыш вдоль его карниза. Подобный вариант подходит практически для любого материала кровли. Крепление кронштейнов выполняют, применяя струбцины (так называют специальные зажимы).

Если систему фиксируют к волновому материалу, то держатели крепят либо в нижнюю, либо верхнюю точку его волны. При этом под лапки струбцин из металла по две стороны кровельного листа желательно укладывать резиновые прокладки. Таким образом можно решить сразу две задачи: немного снизить нагрузку и смягчить сжатие на лист.

Дополнительные кронштейны ↑

При использовании указанного выше варианта установки водостоков можно использовать также короткие крюки, но с одним условием. В дополнение к ним необходимы Г-образные металлические кронштейны. Их длинную часть закрепляют на боковой грани стропила. Что же касается изогнутой полки с монтажной площадкой на коротких частях, то на ней закрепляют короткий держатель из ПВХ. Стоит отметить, что в некоторых случаях это единственная возможность закрепить держатели на ранее уложенную кровлю, не повредив ее. К примеру, если кровля выступает за торцы стропил на карнизном свесе порядка 12–15 см.

Невидимые кронштейны ↑

Строительный рынок предлагает также кронштейны, удерживающие желоб сверху, в отличие от традиционного варианта снизу. Они совершенно незаметны после установки. Такие держатели крепят на расстоянии в 400 – 700 мм между ними. При нарушении этого условия велика вероятность значительной деформации желоба, вызванная воздействием значительной нагрузки тяжести льда либо снега.

Кронштейны, которые используют при установке к обрешетке, либо сверху к стропилу, нужно предварительно изогнуть. Держателю таким образом придают нужную форму, которая позволяет впоследствии идеально подогнать его к уклону ската.

Подтягивающее крепление ↑

Подвесное крепление менее популярно, чем вышеописанные варианты. Однако в ряде случаев подобная конструкция – единственно возможный способ. На данном типе кронштейна имеются специальные загибы. При монтаже один из них надевают на передний край желоба, второй же подцепляют за задний. Держатель снабжен втулкой, имеющей внутреннюю резьбу. Крепежный элемент вкручивают в стену либо ветровую доску через втулку и верхний участок стенки желоба.

Как правильно установить водостоки на крыше ↑: другие возможные способы

Кронштейны для крыши мансардного типа можно фиксировать непосредственно на стены после тщательного выполнения замеров и последующей разметки.
На подшивке из софитов необходимой ширины кронштейны закрепляют на Г-образные металлические профили, которые прикручены к обшивке из софитов.
При отсутствии лобовой доски либо, если софит достаточно узкий, используют специальные штыри из металла, имеющие заостренный конец. Они могут иметь прямую или Г-образную форму. В стене кирпичной кладки или из бетона предварительно просверливают отверстие подходящего диаметра и заполняют его раствором из бетона, затем вбивают штырь. После полного схватывания раствора можно начать установку желобов.

На заметку

Выполняя разметку расположения штырей, должен быть обеспечен необходимый уклон в направлении воронки водоотводящей системы.

(10 votes, average: 0,00 5)

Источник: http://stylekrov.ru/kak-ustanovit-vodostoki-esli-krysha-uzhe-pokryta.html

Инструкция по сборке водостока для крыши своими руками — порядок работы, чертежи, советы

Стекающая с крыши во время ливня вода способна причинить неудобства не только жильцам и прохожим, но и навредить самому дому. Потоки воды, падающие с высоты 5-6 метров, приводят со временем к разрушению покрытия двора, отмостки фундамента и снижению его несущей способности, к появлению протечек и плесени на стенах. Всех этих проблем можно избежать, установив систему водостоков, благо на рынке сейчас представлено множество модульных комплексных решений, которые легко монтируются своими руками.

Проектирование водостока и выбор водосточной системы

В профессионально разработанных проектах домов такие тонкости, как водосточная система, закладываются сразу же. Но даже если дом или дача строится своими силами, без привлечения архитектора, то подумать о ее установке нужно не позднее этапа выбора и установки крыши, так как крепления для водосточных желобов необходимо монтировать до укладки гидроизоляции, карнизной планки и кровельного материала.

При проектировании стоит принять во внимание площадь, материал кровли и форму крыши, бюджет строительства, общий вид дома.

Прежде всего, необходимо выбрать материал, из которого произведена водосточная система. Самые распространенные и доступные по цене:

оцинкованная сталь,
металл с полимерным покрытием,
пластик.

Самый бюджетный вариант – оцинкованная сталь, но элементы из нее подвержены коррозии и могут неплотно прилегать друг к другу. Кроме того, такая водосточная система очень шумит во время дождя.

Металл с полимерным покрытием морозоустойчив, не деформируется на солнце, а широкая цветовая гамма позволит сделать трубы незаметными на фоне стены или крыши. Такой водосток обойдется дороже, к тому же периодически его нужно будет обрабатывать антикоррозийными средствами.

Если крыша накрыта гибкой черепицей или подобными материалами, то стоит остановиться на водосточной системе из ПВХ, так как жесткие минеральные частички смываются с такого покрытия и со временем разрушают трубы из металла. Пластиковые конструкции долговечны, имеют множество вариантов окраски, легки, что упрощает их монтаж и транспортировку. Однако пластик становится хрупким при отрицательной температуре и после сильных морозов, особенно если в трубах оставалась вода, такой водосток может потерять герметичность.

Рассматривая конструктивные отличия систем, стоит остановиться на тех, где желоб полукруглой формы с ребрами жесткости по краю. Его диаметр должен быть 70-115 мм для небольших домиков и дач, гаражей, и 115-1130 мм для домов и коттеджей среднего размера. В первом случае система дополняется трубами диаметром 50-70 мм, во втором – 75-100 мм. Более узкие желоба и трубы приведут к переполнению системы и переливу воды.

Расчет материалов и необходимые инструменты

Сегодня даже при установке водостоков своими руками используются готовые модульные системы заводского производства, в состав которых входят:

трубы,
водосточные желоба,
заглушки, чтобы вода не выливалась в ненужном месте,
воронки, муфты и переходники,
угловые соединения 90, 120, 135 градусов, колена и тройники,
сливы,
крюки или скобы для крепления желобов,
штыри с хомутами для крепления труб.

Дополнительно производители рекомендуют включать в систему защитные сетки и лючки для ревизии.

Покупателю необходимо указать лишь количество деталей, длину труб и желобов. Начать стоит с измерения периметра, по которому будут установлены желоба. Длину будущих желобов лучше взять с запасом 3-5%, так как придется организовывать небольшой уклон и, возможно, обходить трубы и прочие конструкции. Воронки, как правило, устанавливают каждые 10 метров, но может понадобиться установка дополнительного элемента перед сложным изгибом или поворотом. Количество труб равно количеству воронок, а их длина – высоте от крыши до земли.

Стоит непосредственно обойти дом, чтобы подсчитать, сколько и каких угловых соединений, колен и заглушек потребуется. Количество креплений напрямую зависит от протяженности желобов и материала, из которого изготовлены элементы, рекомендуется устанавливать один крючок или скобу на один метр металлического желоба, и два – на один метр пластикового. Хомутов для крепления достаточно 2-3 на одну трубу в зависимости от высоты дома.

Установка водосточной системы из ПВХ и металла несколько отличается, но в любом случае понадобятся следующие инструменты:

шуруповерт и саморезы,
болгарка или ножовка,
рулетка,
лестница или строительные леса.

Дополнительно можно использовать герметик в местах соединений, но качественные водосточные системы от проверенных производителей имеют встроенные резиновые уплотнители.

Установка водостока

Установка конструкций из разных материалов происходит примерно по одной схеме. В водосточной системе из пластика элементы соединяются с резиновыми уплотнителями или проклеиваются. Стальные системы соединяются встроенными замками или скобами с прокладками.

Главные правила, соблюдение которых, позволит быстро смонтировать водостоки своими руками:

Монтаж системы начинается с верхней точки и идет строго сверху вниз.
Водосточный желоб должен иметь уклон в сторону воронки по всей длине не менее, чем 2-3 см на каждый метр.
В комплекте с водосточной системой всегда идет инструкция производителя. Необходимо внимательно с ней ознакомиться и следовать всем рекомендациям!

Первый этап установки

До установки кровли на стропила или лобовую доску крепятся кронштейны, для пластика каждые 0,5-0,6 м, для металла – 0,7-1,5 м, дополнительные кронштейны устанавливаются по обе стороны от воронок и в углах. При креплении на стропила используются исключительно металлические кронштейны и удлинители, при установке на лобовую доску можно применять пластиковые.

При установке на лобовую доску предварительно отмечаются места установки, используя кронштейн в качестве шаблона. Первый и последний кронштейн устанавливаются в 15 см от краев крыши. Последний кронштейн крепят с учетом уклона, который должны образовать желобы, например, если протяженность стены 5 м, то он должен находиться на 10-15 см ниже первого кронштейна. Между первым и последним натягивают веревку, и остальные кронштейны прикручивают по ней шурупами с шагом в 0,6-1 м.

Второй этап установки

После покрытия крыши следует закончить монтаж водостоков. Водосточная система из пластика для небольших домов может быть полностью собрана на земле, а затем установлена в кронштейны, закрепленные вдоль крыши и на стенах. Элементы системы могут собираться и на здании. В этом случае желоб устанавливается на кронштейн и придавливается, пока не войдет в него со щелчком. Между собой желоба стыкуются с помощью муфты или угловых элементов, которые цепляются на месте стыка за задний край желоба, затем заводятся за передний и защелкиваются в замок. С торцов желоба устанавливаются заглушки.

Желоб, на котором будет установлена воронка, должен быть целым, а кронштейны располагаться с обеих сторон на равном расстоянии. Сперва определяется ее расположение, а затем прямо в желобе вырезается отверстие с диаметром, равным диаметру воронки. Отверстие очищается от заусенец, а затем на него устанавливается воронка таким же образом, как и муфта.

Далее к стене прикручивают хомуты на штырях для крепления водосточных труб, штыри рекомендуется использовать длиной не менее 3 см, чтобы сырость не распространялась на стены.Если необходимо отклонить трубу от вертикального направления, то устанавливается колено по направлению стока, наращивается труба также с помощью муфт. Монтаж самой трубы начинается только после того, как она полностью собрана по всей длине. На нижний ее конец насаживается слив на высоте 30 см от земли таким образом, чтобы вода не попадала на стену и фундамент дома.

Куда отводить воду

Дождевая вода может собираться в установленную емкость и использоваться на хозяйственные нужды в дальнейшем, также можно продлить трубу к ближайшим грядкам или газону, но не менее, чем на 1,5-2 м, и устроить дополнительный полив. Если в местности часто и подолгу идут дожди, то стоит организовать слив дождевой воды в ливневую канализацию или в водоотводные лотки.

Необходимо помнить о периодической очистке водостока и выполнять ее не реже 1 раза в год, и обязательно перед зимой. Грамотно установленная водосточная система при правильном обслуживании прослужит хозяевам долгие годы и защитит фундамент и стены дома от промокания и разрушения.

Источник: https://masterim.guru/stroitelstvo/vodostoki-dlya-kryshi-svoimi-rukami/

Что нужно подготовить для монтажа водосточной системы – этапы выполнения работ пошагово

Вода от осадков и таяния снега должна обязательно отводиться как с поверхности крыши, так и от всей постройки. Современные производители предлагают огромный выбор изделий, удовлетворяющих запросы любого домовладельца или застройщика. Представленные системы отличаются простым монтажом, характеризуются долгой безупречной эксплуатацией, имеют отличный дизайн и разнообразные цвета.

Обладая первоначальными знаниями и соблюдая правила монтажа водосточной системы, выполнить работы способен даже начинающий мастер. Большое значение при монтаже имеет инструкция, имеющаяся у всех изготовителей.

Конструктивные особенности и разновидности водостока для крыши

Водосток — это конструкция, имеющая в составе желоба и трубы. Диаметральное сечение ее частей подбирается в соответствии с объемом сточных вод, оказывающих давление на крышу.

Для крепления желобов к зданию используются специальные кронштейны и крюки. Трубы к желобам присоединяются посредством воронок, а фиксация труб к стенам дома выполняется хомутами.

Водосток состоит из разных элементов, которые подбираются в соответствии с экстерьером дома:

Посредством угловых элементов выполняется стыковка частей желобов в углах здания.
Заглушки и элементы соединения желоба.
С помощью трубного колена соединяются трубы на сгибе.
Наконечники для трубы придают завершенный вид всей конструкции.

Формы и размеры

Детали водосточной системы могут иметь прямоугольную или круглую форму. Параметры элементов определяются по площади крыши, при этом ширина желоба в большинстве случаев варьируется от 10 до 20 см, а сечение трубы — от 7,5 до 12 см.

В большинстве случаев производятся пластиковые или металлические водостоки. Оцинкованное железо не используется из-за его плохой устойчивости к воздействию воды. Иногда можно встретить медные, титановые или цинковые водостоки, но стоимость таких конструкций очень высокая.

Вид и схема водосточной системы определяется на этапе проектирования дома. Главное условие — конструкция должна бесперебойно выполнять поставленную задачу и являться составляющей частью общего экстерьера здания.

Выполняя монтаж водосточной системы самостоятельно, необходимо принимать во внимание несколько моментов:

Количество осадков, которое выпадает в течение года в регионе.
Материалы, используемые для фасада и кровли, а также их цветовое решение.
Размеры крыши и ее тип.
Архитектурные особенности дома.

Перед началом монтажа водостоков для крыши обязательно следует изучить инструкцию от производителя системы.

Расположение водосточной системы и используемые инструменты

Располагаются трубы стока в зависимости от размеров свеса крыши. Если этот параметр менее 10 метров, устанавливают один сток. Если размер свеса превышает 10 метров, то устанавливают два стока.

Сборка водосточной системы своими руками выполняется при наличии следующих инструментов:

Рулетка, шнур и маркер или карандаш.
Ножницы для резки металла.
Приспособление, с помощью которого выполняют загиб крюков.
Уровень.
Клещи заклепочные.
Шуруповерт или дрель.
Молоток и киянка резиновая.

Как собрать водостоки своими руками — пошаговое руководство

Отвечая на вопрос, как правильно собрать водосточную систему, следует отметить, что монтажные работы требуют последовательного выполнения всех действий.

На первом этапе работы устанавливают крюки. Эти элементы могут быть короткими, длинными и регулируемыми. Крепление крюков выполняется на нижнюю доску обрешетки, к стропильной ноге или на нее. Каждое крепление выполняется отдельным видом крюка.
Проводят расчет угла наклона крючков, в идеале этот параметр равен 3 мм на каждый погонный метр. Крюки нужно разложить рядом, пронумеровать и отметить линию сгиба. Используя приспособление для загиба крюков, выполняют отгибание по отметке.
При фиксации первого крюка обращают внимание на следующее: внешняя сторона желоба должна располагаться от визуального продолжения крыши на расстоянии не более 2,5 см.
Между крюками выдерживают промежуток около 90 см, наклоняя систему на 3 мм на каждый погонный метр крыши. Установка крайних крюков проводится на расстоянии 10-15 см от края крыши.
Устанавливая крюки на стропильную ногу или рейку обрешетки, следует выполнить врезание, чтобы совместить поверхности элемента и места крепления.
Чтобы вставить воронку в желоб, требуется сделать надрезы. Для этого делают отметку карандашом или маркером и делают прорезь ножовкой. Клещами придают воронке соответствующую форму и удаляют заусенцы.
Металл в месте среза необходимо обработать краской или составом для защиты от коррозии. Крепить воронку вначале нужно с внешней стороны желоба, а затем зафиксировать специальной клеммой на внутренней стороне. Перед тем, как устанавливать желоба водосточные, нужно поставить заглушку на торцевую часть каждого желоба, прижимая ее руками или подколачивая резиновым молотком. Готовый водосток укладывают, слегка нажимая на желоб около каждого крюка.
Очень важно, чтобы составляющие элементы системы были присоединены к желобу до момента окончательной установки водосточной системы на крыше.
Соединять желоба между собой нужно посредством соединительных замков, поэтому при установке между торцевыми концами необходимо наличие свободного промежутка около 3 мм. Уплотнительную деталь промазывают герметиком, нанося линии в центральной и боковой части. Затем заднюю часть замка крепят на внутреннюю часть желоба и прижимают всю деталь, двигаясь к внешней части конструкции. Замок защелкивают, фиксируя прижимными деталями.
Аналогичные действия выполняют в процессе установки угловых элементов в местах сгиба водосточной системы. В обоих случаях оставляемый промежуток выступает в качестве компенсационного шва, препятствующего разрушению или деформации водостока.
Работы проводятся согласно схеме монтажа водосточной системы. Трубные элементы крепятся к стенам посредством хомутов, расположенных с шагом 2 метра, а они в свою очередь фиксируются дюбелями.
Стоки следует закреплять не ближе 4 см к стене. Обрезать трубы следует ножовкой, при этом следует помнить, что нельзя делать разрез с более узкой стороны.

Соединение и крепление труб водосточной системы

При сборке водосточной системы иногда требуется соединить два колена. Для этого выполняют следующие действия: определяют расстояние между ними и добавляют 10 см. Эти дополнительные сантиметры обеспечивают вхождение соединительного элемента в торцевые концы колен, по 5 см с каждой стороны.

Источник: https://kryshadoma.com/vodostok/chto-nuzhno-podgotovit-dlya-montazha-vodostochnoy-sistemy-etapy-vypolneniya-rabot-poshagovo.html
