Как собрать крышу стропильную систему двухскатной крыши?

В этой статье:

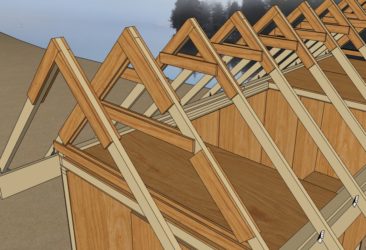

Монтаж стропильной системы двухскатной крыши своими руками

Конструктивно двускатная конструкция крыши наиболее простая в изготовлении. Она может иметь несколько отличающихся видов: ломаная, ассиметричная и симметричная, но в целом ее конструкция выглядит примерно одинаково во всех случаях. В отличии от других видов, устройство стропильной системы двухскатной крыши своими руками выполнить сможет любой, имеющий строительные навыки, человек.

Есть два главных типа стропильных систем для двускатной крыши: наслонная и висячая. В первом случае имеются центральные опоры, упирающиеся в продольную внутреннюю перегородку здания. Во втором случае таких опор нет и чердачное пространство свободно. В устройстве стропильной системы двухскатной крыши можно выделить некоторые основные детали, изготовленные из брусков различного сечения:

мауэрлат служит для передачи нагрузки всей крыши на внешние стены здания. Он имеет вид квадратного в сечении бруса со стороной от 100 до 150 мм. К кирпичным или бетонным стенам его крепят с помощью анкеров, а в случае деревянных стен, роль мауэрлата могут играть брусья или бревна верхнего ряда внешних стен. В такой ситуации крепление стропил к мауэрлату производится сразу же без дополнительных элементов;

Элементы конструкции стропильной системы

стропильная нога – это наклонная балка из бруска с сечением 150х50 мм, соединяющая конек и мауэрлат. На этот элемент ложится основная нагрузка всей кровли, поэтому стропильные ноги нужно располагать на расстоянии 60-120 см. между собой, в зависимости от вида материала для кровли и планируемых нагрузок;

лежень представляет собой брус, аналогичный мауэрлату, лежащий на внутренней перегородке. В него опираются центральные стойки. У висячей стропильной системы двухскатной крыши, устройство которой несколько отличается от наслонной, этот элемент отсутствует;
затяжка соединяет между собой две противоположные стропильные ноги в висячей системе, образуя вместе с ними треугольник. Служит для того, чтобы они не разъехались;

Стропила двускатной крыши

стойки подпирают конек и упираются в центральную несущую стену здания. Они принимают часть нагрузки всей кровли и передают на стену. Изготавливают стойки из бруса;
подкосы соединяют стропильные ноги с жесткими несущими элементами: стойками и затяжками. Это в несколько раз увеличивает жесткость конструкции;
обрешетка набивается на стропила двускатной крыши сверху. Делают ее из досок толщиной до 30 мм. Может быть сплошной, разреженной и из листовых материалов. Обрешетка несет функцию опорной плоскости для кровли, а также придает дополнительную жесткость всей стропильной системе двухскатной крыши. Устройство обрешетки того или иного типа зависит от требований, предъявляемых к кровельному материалу;

Стропильные системы наклонного типа

конек – это брусок, соединяющий все стропильные ноги в местах их крепления друг к другу в верхней части крыши. Он имеет горизонтальное расположение;
свесом называется, выступающая за стены до 40 см, часть стропильных ног. Он нужен для того, чтобы дождевая вода не мочила стены;
кобылки – это дощечки, прибиваемые к стропильным ногам в случае отсутствия свеса. Они играют роль удлиняющих элементов. Использовать кобылки предпочтительнее, чем делать длинные стропильные ноги. Сгнившую кобылку заменить гораздо проще и дешевле. Ведь в этом случае не придется разбирать всю кровлю.

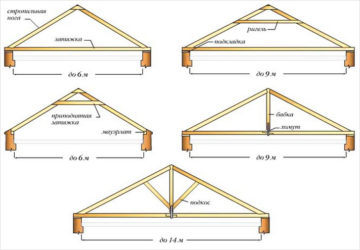

Стропильные системы висячего типа

Устройство стропильной системы двухскатной крыши своими руками

Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.

Стропильные ноги можно скрепить между собой на земле, а не «по месту». Это дает возможность более точно выдержать углы по шаблону. В случае висячей конструкции, этот способ единственно возможный. Смонтированные на земле треугольники просто устанавливаются на предназначенные для них места и закрепляются.

Монтаж стропильной системы своими руками

Порядок проведения работ при сооружении стропильной конструкции может быть следующий:

установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
укладка лежня производится аналогично сооружению мауэрлата;

Устройство стропил для сруба

на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
все стойки соединяются между собой коньком, который должен лечь строго горизонтально.

На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

Стропильная система для двухскатной крыши

Установка стропил двухскатной крыши своими руками

Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.

В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.

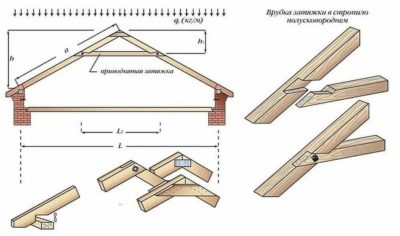

Схема строения стропил для двухскатной крыши

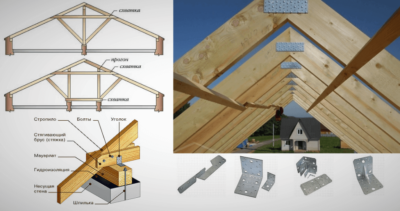

Крепление стропил к мауэрлату

Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.

Сделать это можно двумя способами:

Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется.
Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.

Удлинение стропильных ног с помощью кобылок

Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.

Устройство обрешетки и мелких элементов

Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.

Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.

Если нет возможности приобрести большое количество обрезного материала, то обрешетку можно делать и из необрезной доски. Важно только, чтобы кора была удалена, а первая доска все равно была обрезная.

Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.

http://https://youtu.be/3ykQjiMMUbA

Источник: https://samstroy.com/%D0%BC%D0%BE%D0%BD%D1%82%D0%B0%D0%B6-%D1%81%D1%82%D1%80%D0%BE%D0%BF%D0%B8%D0%BB%D1%8C%D0%BD%D0%BE%D0%B9-%D1%81%D0%B8%D1%81%D1%82%D0%B5%D0%BC%D1%8B-%D0%B4%D0%B2%D1%83%D1%85%D1%81%D0%BA%D0%B0%D1%82/

Стропильная система двухскатной крыши: устройство, монтаж своими руками

Стропильная система двухскатной крыши: устройство, монтаж своими руками Стропильная система двухскатной крыши: устройство, монтаж своими руками Двухскатная крыша пользуется большой популярностью благодаря простому монтажу, высокой прочности и универсальности. Она подходит для устройства любого вида кровли и вписывается в практически любой проект дома. В статье мы расскажем о том, как собрать стропильную систему двухскатной крыши.

Эта информация будет полезна и тем, кто собирается работать своими руками, и тем, кто хочет проконтролировать работу бригады кровельщиков. 2018-11-30T17:58:43+03:00

Двухскатная крыша пользуется большой популярностью благодаря простому монтажу, высокой прочности и универсальности. Она подходит для устройства любого вида кровли и вписывается в практически любой проект дома. В статье мы расскажем о том, как собрать стропильную систему двухскатной крыши.

Эта информация будет полезна и тем, кто собирается работать своими руками, и тем, кто хочет проконтролировать работу бригады кровельщиков.

Основные элементы двухскатной стропильной системы

Мауэрлат. Распределяет нагрузку от крыши на стены здания. Изготавливается из прочной и устойчивой к гниению древесины: сосны, лиственницы, дуба. Стандартное сечение — 100*100 или 150*150 мм.
Стропильные ноги. Устанавливают на мауэрлат или потолочный венец. Висячие стропильные ноги монтируют на дополнительные балки.
Затяжки. Используются для соединения стропильных ног и усиления их жесткости.
Коньковые прогоны — опоры для будущего конька. Их устанавливают в местах соединения верхней части стропил.
Боковые прогоны (опционально). Придают дополнительную жесткость фермам, усиливают большие пролеты.
Стропильные стойки — вертикальные брусья. Место установки зависит от ширины пролета (по центру или же по центру и по бокам).
Продольные и диагональные подкосы — опоры для стоек. Необходимы для правильного распределения ветровой и снеговой нагрузки.
Лежни — опоры для стоек и фиксации подкосов.
Обрешетка — основа для монтажа кровельного покрытия. Ее устанавливают перпендикулярно стропилам.

На фото представлены основные виды стропильных систем двухскатной крыши.

Некоторые из них можно собрать своими руками, для устройства других потребуются профессиональные расчеты и монтаж.

Этапы монтажа

При монтаже стропильной конструкции можно руководствоваться следующей схемой:

Установка мауэрлата

Мауэрлатный брус укладывают по стене, к которой будут крепить стропила. В домах из пористых материалов (пенобетона, кирпича) мауэрлат необходимо устанавливать по всей длине. В других случаях достаточно уложить брус между стропильными ногами. В качестве креплений используют анкерные болты, деревянные нагели, металлические скобы, шпильки или арматуру, шарнирные крепления или проволоку.

Установка стропильных ног

Обычно стропильные пары собирают на земле, а затем поднимают на крышу. При большом весе стропил монтаж проводят наверху. Перед началом работы лучше нарисовать схему и сделать разметку на деревянных заготовках — так стропильные пары будут абсолютно одинаковыми.

Монтаж конькового узла

В зависимости от сложности схемы, здесь могут быть использованы разные технологии крепления: со стропильным брусом или без него, метод накладки или врубки, фиксация специальными крепежными элементами. Выбор зависит от предполагаемой нагрузки и типа кровельного покрытия.

Фиксация обрешетки

Расчет шага обрешетки производят с учетом особенностей кровельного покрытия. К примеру, под металлочерепицу требуется 350 мм, под шифер или профнастил — 440 мм. Для мягкой кровли необходимо сплошное покрытие. Ондулин менее требователен к этим показателям — при уклоне более 15 градусов обрешетка монтируется с шагом 610 мм.

Более подробная информация представлена в видео:

Резюме

Схема монтажа стропильной системы кажется простой только на первый взгляд. На практике часто возникают сложности, особенно если речь идет о двухскатных крышах с мансардой. Даже если вы планируете собрать конструкцию своими руками, проведение расчетов и составление схем лучше доверить профессионалам.

Проектировщики учтут погодные нюансы региона и архитектурные особенности здания, равномерно распределят нагрузку, подберут необходимое сечение брусьев. А монтажные работы можно будет провести самостоятельно — руководствуясь пошаговыми инструкциями, фото и видео процесса.

Источник: https://shop.onduline.ru/blog/stropilnaya-sistema-dvuhskatnoj-kryshi

Стропильная система для двухскатной крыши — правила

Стропильная система для двухскатной крыши

Выбор именно двухскатного типа крыши для частного малоэтажного строительства легко можно объяснить. Дело в том, что она наиболее легка в конструктивных деталях и подойдет для тех, кто хочет самостоятельно построить дом, а также такая крыша отличается дешевизной.

Сама стропильная система для двухскатной крыши состоит из двух прямоугольных частей, сложенных друг к другу верхней стороной. Благодаря этому осадки, попадающие на нее, свободно стекают вниз, не задерживая влагу на поверхности.

Структура двухскатной крыши и стропил

Для правильного расчета и установки стропильной системы нужно знать, из каких компонентов она состоит:

мауэрлат, который снимает и освобождает систему стропил от нагрузки, перелаживая ее на стенки здания;
стропильные ножки, функция которых состоит в том, что они составляют каркас для стропильной системы; в случае двух скатов они представляют ровный треугольник;
соединяющий оба ската конек, расположенный вверху;
если стропила коротковаты и не могут образовать собой свес, устанавливаются кобылки, служащие их удлинением;
собственно свес должен отступать от крыши минимум на 4 см, чтобы вода отводилась от стенок во время осадков;
на внутренней середине крыши должен быть толстый брус – лежень, распределяющий нагрузку всей конструкции крыши;
стойки, подкосы и затяжка вместе образуют укрепление стропил и равномерное распределение оставшейся нагрузки;
перпендикулярная стропилам обрешетка, которая окончательно скрепляет все элементы крыши.

Как мы видим, двухскатная крыша имеет много деталей, и очень важным является их правильная установка. Тут требуется большая точность в расчетах.

Типы стропильных систем крыши

В устройстве двухскатных крыш в основном используются такие типы стропил, как висячие или наслонные, но широко применяются также их комбинации.

Висячие стропила характеризуются тем, что опираются своими окончаниями на стенки, таким образом создавая эффект распирания.

Это может довольно плохо влиять на стенки, поэтому стропильные ножки обязательно следует стянуть затяжками. Ими могут послужить различные балки перекрытия, образуя при этом туго стянутый треугольник. Но при этом одной затяжки может быть недостаточно, тогда стропила укрепляются и сверху возле конька, на расстоянии около 5 см от него. Такие стропила можно сделать лишь тогда, когда между обеими стенами, с наружной стороны, нет стеновой перегородки, а также когда дистанция между стенками крыши составляет не более 10 метров. Примерная схема висячих стропил показана ниже.

Висячие стропила

Наслонные стропила отличаются от висячих тем, что имеют посередине перегородку в виде опорной балки. Она предназначена для распределения веса в том случае, если ровно посередине крыши расположена несущая стена.

Эти стропила устроены так, что выдерживают больший вес, чем висячие, поэтому, если расстояние между двумя скатами внизу больше 10 метров, то стоит устанавливать именно такую систему.

Наслонные стропила

Расчеты и выбор материалов для стропил

Так как стропила являются несущей конструкцией всей крыши, к их составу и расчетам нужно отнестись особенно тщательно. Если вы решили устанавливать стропила из дерева, то лучшим выбором станут доски и брусья хвойных пород: они долговечны и меньше поддаются гниению. Также при монтаже стропил используют железо или железобетон, но такие стропила могут быть слишком тяжелыми для зданий, построенных из легких материалов, а также обойдутся намного дороже деревянных.

Основными элементами системы стропил являются: ноги, вертикальные стойки, ригели, подкосы, распорки и конек. Вместе они образуют единую скрепленную между собой конструкцию.

При самостоятельном расчете крыши нужно учесть все мелочи, ведь схема ее достаточно сложна, и если крыша очень большая, то лучше доверить это дело специалистам. Для начала вы должны определиться, какой угол наклона внешних стен будет у крыши. Для кровли с основанием до 10 метров он должен составлять 5-15 градусов, но так как этот угол подходит не для всех кровельных материалов, то нужно сначала выбрать сам материал. Если наклон получился выше 45 градусов, то любое покрытие подходит для крыши.

Также очень важны при расчетах временные нагрузки на крышу в виде ветра и снега, так как только снег дает нагрузку от 80 до 320 кг на метр квадратный. Примерный расчет такой нагрузки вы видите ниже.

Расчет временных нагрузок

После этого просчитывается вес всех слоев кровли, то есть вес обрешетки, контробрешетки, утеплителя, материалов для кровли. Эти два результата складывают – получается общая нагрузка, в связи с которой и подбирают сечение стропильных ног.

Установка стропил для двухскатной крыши

Перед тем, как приступать к креплению непосредственно стропил, следует произвести крепеж мауэрлатов к продольным стенам. Сделать это можно с помощью анкерных болтов.

Теперь можно поэтапно приступить непосредственно к креплению стропил:

В первую очередь следует сделать шаблон, по которому и можно собирать строительные фермы. Для этого можно взять 2 доски и соединить их с одного края с помощью гвоздя.
У вас получится конструкция в виде ножек, скрепленных сверху. Свободные края досок кладутся на опоры стропильных ног. Полученный угол – угол наклона вашей будущей крыши. Если вас устроил такой результат, его следует зафиксировать несколькими гвоздями.
Можно выполнить второй шаблон, по которому будут выполняться запилы на самих стропилах. Чаще всего он изготавливается из фанеры или деревянных реек.
Затем стропила соединяют. Всю получившуюся конструкцию и называют стропильной фермой. Ее можно уже поднимать на крышу и крепить к мауэрлату.

Варианты крепления

Между краями этой конструкции протягивается шнур. Это уровень для будущего конька крыши и промежуточных стропил.
После этого устанавливаются стропильные соединения с уже подсчитанным расстоянием между ними. Оно должно быть не менее 60см. Для дополнительного крепления можно использовать подпоры, подкосы и т.д.
Далее устанавливается брус для конька (или прогон). К нему непосредственно и крепятся диагональные и короткие стропила.

Установка бруса

Можно сделать конструкцию крыши для мансарды, которая утепляется внутри, или же на отапливаемый чердак, нежилое помещение. Если вы давно хотели именно мансарду, то крышу лучше сделать именно такой формы.

мансардный чертеж

Конечно, если вы планируете не использовать данную площадь, то можно ограничиться привычным вариантом чердака, который выглядит как равнобедренный треугольник. Он обойдется вам в разы дешевле, такая конструкция наиболее простая в монтаже. Особенно, если монтаж вы будете производить самостоятельно, в одиночку.

– стропильная система для двускатной крыши

Если полученная информация окажется для вас недостаточной, массу полезной информации можно получить из видео подобной тематики. Именно в нем можно найти массу интересных моментов, которые многие бы посчитали ненужными при написании статьи. Однако многие новички требуют объяснения основ, многая терминология для них неясна.

Поэтому при просмотре видео, наблюдая работу непосредственно, можно получить ответы на многие вопросы. Соответственно, выполнение собственного задания будет значительно облегчено, многие сложности просто не возникнут. На видео можно увидеть, как именно крепить доски, под каким углом их нужно ставить, какие есть предосторожности и тонкости в этом процессе.

Источник: https://fundamentt.com/stropilnaya-sistema-dlya-dvuxskatnoj-kryshi/

Конструкция, виды и монтаж стропильной системы двускатной крыши дома

Двускатная крыша – самый простой, недорогой и потому весьма популярный в частном домостроении вид крыши. Такую конструкцию можно вполне построить своими руками, если имеются хотя бы некоторые строительные навыки. Главным элементом крыши является ее стропильная система, от правильного монтажа которой зависит прочность и долговечность всего здания.

Элементы конструкции двускатной крыши

Для строительства стропильной системы любой крыши обычно выбирают древесину хвойных пород (сосна), прочную, легкую, долговечную и недорогую.

Чтобы правильно составить проект двускатной крыши, нужно хорошо знать, из каких элементов она состоит. Рассмотрим ее основные конструктивные элементы:

Мауэрлат – брус квадратного сечения размером от 100 мм до 150 мм, который прокладывается по периметру дома с креплением на несущих стенах. Служит для того, чтобы передавать нагрузку от стропил на несущие стены.

Стропильные ноги (стропила) – доски с сечением 50 (100)х150 мм, формирующие основной контур крыши и образующие треугольник. Они равномерно передают нагрузку от кровли на мауэрлат. Устанавливаются на расстоянии друг от друга от 60 до 120 см, что зависит от тяжести кровельного покрытия.

Конек – горизонтальный элемент крыши, соединяющий скаты крыши в ее верхней точке и формирующийся в результате соединения стропильных ног.

Кобылки – небольшие отрезки доски, служащие продолжением стропил от мауэрлата и образующие свес крыши. Их использование позволяет брать стропила меньшей длины, что делает монтаж более легким.

Свескрыши – предназначен для отвода дождевой воды от стен здания, поэтому должен выступать на 40 см и более от стены.

Лежень – горизонтальный брус такого же сечения, как и мауэрлат, лежащий на внутренней несущей стене здания; предназначен для равномерного распределения нагрузки от стоек крыши.

Стойки – вертикальные бруски с сечением, как у мауэрлата, передающие нагрузку от конька на внутреннюю несущую стену.

Затяжки – элементы висячей стропильной системы, объединяющие снизу стропильные ноги в треугольник.

Подкосы – отрезки досок, устанавливающиеся под углом от стропильных ног к нижним несущим элементам. Затяжка вместе с несколькими подкосами образует ферму – прочную конструкцию, которая распределяет нагрузки при больших пролетах.

Обрешетка – доски или бруски, которые фиксируются к стропилам перпендикулярно их направлению и соединяют их в единое целое. Она предназначена для равномерного распределения нагрузки от кровельного материала на стропильные ноги.

Виды

Стропильные системы бывают висячими и наслонными.

Висячие стропила устанавливают, если между несущими стенами расстояние не больше 10 м и нет внутренней несущей стены. Стропильные ноги опираются на несущие стены и соединяются внизу затяжкой. При этом образуется треугольник. Для усиления его жесткости можно установить верхнюю затяжку на расстоянии от конька не меньше 50 см.

Наслонные стропила – это такая же конструкция, у которой посередине имеется опорная балка, чтобы передавать вес от конька на внутреннюю несущую стену, если та располагается строго посередине здания.

Лучшим вариантом считается конструкция, в которой наслонные и висячие стропила чередуются.

Угол наклона двускатной крыши

Чтобы двускатная крыша была прочной и долговечной, важно правильно определить угол наклона ее скатов. Его величина зависит от многих условий, в том числе, от климата местности, от особенностей выбранных стройматериалов, от архитектурных особенностей здания.

Если здание строится в регионе, где часты сильные ветры, то стоит выбрать вариант с пологой крышей, чтобы уменьшить давление ветра на конструкцию. Если же в данной местности не редкость обильные снегопады, то угол наклона крыши лучше увеличить, чтобы снежные массы не скапливались на ней, иначе необходимо будет установить снегозадержатели.

Составление проекта

Перед началом строительства крыши нужно составить ее проект, начертить внешние формы каркаса, соблюдая масштаб, чтобы видеть перспективы. Оптимальной высотой крыши опытные строители считают одну треть от значения длины здания. Далее определяют тип стропильной системы, жилым или нежилым будет чердак, чертят схему и делают ее раскладку в проекции, чтобы правильно рассчитать количество нужных материалов.

Технология монтажа

Для деревянных домов мауэрлатом может выступать верхний брус. В кирпичных зданиях в кладку вмуровывают металлические стержни диаметром 10 мм с резьбой, с помощью которых мауэрлат крепится к несущим стенам. При этом обязательно нужно проложить два слоя рубероида в качестве гидроизоляции между кирпичной стеной и мауэрлатом.

Если здание выстроено из пенобетонных или керамических блоков, то для крепления мауэрлата верхний ряд блоков заливается армированным слоем бетона на 20-30 см. Предварительно к арматуре нужно закрепить металлические стержни с резьбой.

Монтаж висячей системы стропил выполняют в следующем порядке:

Крепят мауэрлат, следя, чтобы балки были строго параллельны друг другу.
Размечают положение стропил на мауэрлате.
Подготавливают стропильные ноги: на нижнем конце делают вырез на треть ширины стропильной ноги для ее опоры на мауэрлат.
Висячие стропила скрепляют металлическими накладками или болтами. Когда все стропильные треугольники будут готовы, устанавливают две крайние конструкции, а после этого – промежуточные, фиксируя каждую из них временными укосинами.
К стропилам крепят кобылки для формирования свеса крыши.
Устанавливают обрешетку, коньковую балку, объединяя все стропила в единую систему.

Если используется наслонная система, то порядок монтажа будет иной: сначала устанавливают лежень, на него монтируют опоры, на них – коньковый брус, и уже после этого крепят стропила, фиксируя их на коньковый брус и мауэрлат.

После того, как стропильная система закончена, можно приступать к следующим видам работ: монтажу кровельного покрытия и зашивке фронтонов и свеса крыши.

Источник: https://roof-gid.ru/vidy-krysh/montazh-stropilnoj-sistemy-dvuskatnoj-kryshi/

Стропильная система двухскатной крыши своими руками пошагово угол 45

Стропильная система двухскатной крыши — несложная конструкция, доступная для устройства своими руками даже начинающему застройщику. Нужно лишь предварительно сделать подсчеты, ознакомиться с деталями и этапами возведения кровли, подсчитать нужные для монтажа материалы. При расчетах, следует учесть, что несущая способность двухскатной крыши зависит от влияния на нее нагрузок от ветра, снега, веса материалов.

Для того чтобы процесс строительства стропильной системы двухскатной крыши дался Вам как можно легче, ниже представлена подробная пошаговая инструкция по монтажу стропильной системы своими руками.

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

https://www.youtube.com/watch?v=2fSdhbpgj7Y

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

рулетки, разной длины 5, 10, 20 метров;
маркеры, карандаши;
шнур, для натяжки;
молотки, разных назначений, гвоздодер;
ножницы, для раскроя;
кровельный нож;
шпатель;
скотч;
ножовки, электропила, электродрель с различными сверлами и насадками;
шуруповёрт с насадками;
разметки, уровни горизонтальный и вертикальный;
рейки, линейки;
пена монтажная;
страховочный ремень и веревка — для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

Схема наслонных стропил двускатной крыши

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м2 кровельного покрытия, обрешетки. Важно что бы вес на 1 м2 кровли был в пределах 40-45 кг.

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

для черепичных кровель, шифера 22 гр.;
для металлочерепицы — 14 гр.;
ондулин — 6 гр.;
профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA. Где А угол наклона, L-ширина здания.

Рассчитать длину стропила на двухскатную крышу, можно по формуле: Lcтр=1/2Lпр*sinA.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Длинастропил, мм	Расстояние между стропилами, мм	Размер сечения бруса стропил, мм
до 3000	1200	80 × 100
до 3000	1800	90 × 100
до 4000	1000	80 × 160
до 4000	1400	80 × 180
до 4000	1800	90 × 180
до 6000	1000	80 × 200
до 6000	1400	100 × 200

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу. Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Пошаговый монтаж конструкции стропильной системы двухскатной крыши

Стропильная система двухскатной крыши состоит из следующих элементов:

Мауэрлат.
Лежни.
Стойки.
Стропила.
Подкосы.
Затяжки.
Обрешетка.

Монтаж мауэрлата

Крепеж мауэрлата к монолитному железобетонному поясу

Мауэрлат распределяет равномерно нагрузку на стены здания, его монтаж можно выполнить несколькими способами:

крепиться к стене через армированный железобетонный пояс со шпильками;
шпильки вставляются в кладку;
простой и распространенный способ для простых кровель, крепление катанкой.

Для него берут брус сечением 100×100 мм,150×150 мм или 200×200 мм. Какое сечение выбрать, зависит от размеров кровли и ее покрытия. Мауэрлат стыкуют по длине, для этого сделать запил по 100 мм, длиной 500 мм, сложить бруски и скрепить шпильками.

В углах мауэрлат связывают врубками в пол бруса, скрепляют скобами или болтами. У деревянных построек, мауэрлат это, последний венец. На кирпичных стенах, выполнить монолитный армированный железобетонный пояс, сечением 400×300 мм. По поясу выставить штыри с резьбой 12 мм в диаметре, через 120 мм, для крепления.

В мауэрлате высверлить отверстия диаметром 12 мм, уложить, так чтобы штыри прошли в отверстия. Сверху затянуть гайками. Предварительно под брусок укладываем два слоя рубероида или толя. С наружной стороны стены, мауэрлат заложить кирпичом. Укладку мауэрлата выполнить на ровное по горизонтали и вертикали основание. Нужно проверить уровнем горизонтальность поверхности. Проверить диагонали. При необходимости выровнять подкладками.

Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек

Устройство стропильной системы двухскатной крыши своими руками выполняется в следующем порядке:

Произвести монтаж лежня, при насланных стропилах.
Разметить шаг установки стропильных ног.
Заготовить по размеру стойки.
Установить их, если есть необходимость раскрепить распорками.
Уложить прогон. Проверить геометрию. Установить крепеж.
Примерить первую стропильную ногу, разметить места подрезки.
Сделать разметку точек и установить стропила в начале и конце крыши, натянуть между ними шнур, для того что бы выравнивать по нему остальные элементы.
Установив стропильную ногу, прикрепляем её вначале к мауэрлату, потом к прогону конька, друг к другу.
Прикрутить проволокой к мауэрлату каждую вторую ногу.

Крепление стропил к мауэрлату делают при помощи врубок, упорных уголков и подшивного опорного бруска. Укрепить гвоздями или скобами.

Способы крепления стропил к мауэрлату

Опорные стойки установить на лежни или подкладки и накладки. Лежень это брус 50×100 мм или 50×150 мм, укладывают на среднею стену по прокладке из рубероида. Под подкладки выложить кирпичные столбики, высотой 2 кирпича.

Стропильные ноги между собой соединяются на коньке. Рассмотрим распространенные узлы соединения стропильной системы:

Делают пропилы у одной ноги и запил у другой. Вставляют одну ногу в пропил другой и скрепляют болтом.
Устанавливают накладки, деревянные или металлические.
При помощи врубок в прогон, закрепляют гвоздями или болтами.

Способы соединения стропил на коньке

Для устойчивости кровли к ветровым нагрузкам, устанавливают затяжки, подкосы и прогоны. Затяжка это брусок 100×150 мм, прогоны и подкосы выполняются из бруска 50×150 мм или 100×150 мм.

С установкой схваток надежность конструкции стропил повышается. Сечения бруса одинаково со стропилами. К ногам крепятся болтами или гвоздями. Устройство подкосов добавляет жесткости конструкции. Их устанавливают плотно, к поверхности стропила

Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Тогда необходимо стыковать их. Есть несколько способов соединения:

Скрепить, наложив бруски с двух сторон в месте стыка, соединить их гвоздями в шахматном порядке.
Соединить нахлестом, одной части стропила на другую, на расстоянии 1 метра, крепить гвоздями в переменном порядке.
Выполнить прируб наискось, вырубить часть ног стропила, соединить их, укрепив болтами.

Устройство обрешетки

По стропилам кровли устраивается обрешетка. Она служит для распределения нагрузки от кровельного материала, снега на стропила. Играет роль воздушного зазора между кровлей и стропильной системой.

Конструкция обрешетки зависит от принятого кровельного материала:

под мягкую черепицу обрешетку делать сплошной, на стропила укладывается антиконденсатная пленка, сверху прижимается контр рейкой, на неё прибивается обрешетка, затем плиты ОСП и подкладочный ковер, на верх укладываем черепицу.
под кровлю из профнастила обрешетку выполнить разреженную. Шаг обрешетки зависит от марки профнастила, его толщины и угла наклона кровли.
обрешетку под стандартный шифер делать с шагом 500 мм из бруска 75×75 мм или 50×50, а так же доски от 30×100 мм. Следует учесть особенности конструкции кровли, при окончательном выборе подходящего варианта.

Пиломатериал, из которого изготавливается обрешетка, это сосна первого или второго сорта. Ширину желательно брать не больше 14 см. При ширине более, доски могут покоробиться и повредить кровельный настил. Длина гвоздей в три раза должна превышать толщину обрешетки. Доски уложить вдоль конька. Первую доску установить большей толщины на высоту кровельного покрытия.

Сплошную обрешетку устраивать по скату кровли.

Первым слоем класть вдоль конька доску от нее на расстоянии 500-1000 мм следующею и так далее. Вторым слоем стелить обрешетку направлением вдоль стропил. Стык между досками устраивать только на стропилах в разбежку. Гвоздь утапливать полностью с головкой в мякоть древесины.

Рекомендуем посмотреть видео, где наглядно можно посмотреть на конструкцию стропильной системы двухскатной крыши, послушать советы профессионалов по строительству крыш.

Карнизные свесы

Устраиваются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраивают плотно без щелей. Заключительный этап по устройству кровли.

Схема устройства карнизного свеса двухскатной крыши

Фронтон

Двухскатная кровля имеет два фронтона. Они имеют форму треугольника, с вершиной у конька и боковые стороны совпадают со скатами кровли. Фронтоны поддерживают стропила и ограждают чердачное помещение. Защищают от ветра и осадков, придают устойчивость кровли.

В деревянных зданиях фронтон делают каркасным. В кирпичных зданиях, каркасными или из кирпича. Фронтоны из кирпича или газоблока, возводятся раньше устройства кровли. Требуют очень точного исполнения.

Каркасные фронтоны вписывают в готовый проем, когда стропильная система уже собрана.

Каркас делают из брусков или досок. Элементы каркаса соединяют на шипах или в пол дерева, крепиться все гвоздями. Обшивают, прибивая доски, вагонку или сайдинг, выдерживая колористику в отделке фасада здания. Для устройства оконного проема, под него делают дополнительный каркас по размерам окна.

Если чердак утепленный, то фронтон тоже нужно утеплить. Утеплитель закладывают в середину каркаса. Применяется минераловатный с пониженной горючестью утеплитель.

С наружной стороны каркас обивают гидро-ветрозащитной пленкой или ветрозащитной мембраной, с внутренней стороны под отделочный материал прибивают паронепроницаемую пленку или паронепроницаемую мембрану.

Источник: http://beton-stroyka.ru/krysha/stropil-naya-sistema-dvuhskatnoy-kryshi-svoimi-rukami-poshagovo-ugol-45.html

Установка стропил двухскатной крыши своими руками

Двухскатная крыша, то есть конструкция с двумя наклонными поверхностями это идеальное сочетание простоты, надежности и удобства в эксплуатации. Крыша с двумя скатами легко справляется с нагрузкой от ветра и снега, может быть использована с любым кровельным материалом и экономически выгодна по сравнению с другими вариантами крыш. Кроме того, мансардная крыша позволяет сохранить полезную площадь и обустроить под собой чердак, мансарду или даже целую комнату. Сочетание этих параметров делает мансардную крышу рациональным решением как для частного, так и для коммерческого строительства.

Возвести стропила для двухскатной кровли достаточно просто и своими руками если Вы имеете сравнительно небольшой строительный опыт и помощников. Конструкция этой крыши настолько проста, что не требует специальных навыков и сложных расчетов.

Типы двухскатной крыши

Прежде чем приступить к монтажу двухскатной кровли необходимо определиться с ее типом. Рассмотрим основные из них:

Симметричная мансардная крыша является наиболее распространенным и простым вариантом устройства кровли. Ее плюсы в надежности, равномерном распределении нагрузок на несущие стены, минусы – в трудности обустройства под такой крышей полноценной комнаты из-за наличия глухих углов по обеим сторонам.
Асимметричный двухскатный навес образуется, когда один из углов становится более 45 градусов. Такой тип кровли позволяет располагать под собой жилые помещения, однако, при монтаже такой конструкции важно помнить о более точном и детальном расчете при проектировании, ведь нагрузка на разные стены будет существенно отличаться.
Ломаная с наружным или внутренним изломом кровля позволит расположить под собой полноценный второй этаж, однако, требования к расчетам подобной кровли становятся достаточно жесткими.

Конструкция стропильной системы двухскатной крыши и материалы для нее

Прежде чем приступить к постройке двухскатной кровли рассмотрим ее основные элементы:

мауэрлат распределяет нагрузку от крыши на несущие стены здания, поэтому для мауэрлата выбирают брус из прочной древесины (сосна, дуб, лиственница) сечением 100*100 или 150*150 мм. Возможно также использование мауэрлата из металла, например, швеллера.
Основным элементом стропильной системы является стропильная ногаиз прочного бруса или бревна. То или иное соединение стропильных ног определяют весь внешний вид крыши.
Для придания жесткости каркасу из стропильных ног на определенном расстоянии между стропилами используются затяжки, с помощью происходит завязывание ног в единую конструкцию, и прогоны. На месте смыкания двух стропил устанавливается коньковый прогон, на который в дальнейшем монтируется конек крыши.
Часть нагрузки от веса крыши принимают на себя вертикально установленные в определенный выставленный промежуток брусы, которые носят название стойки для стропил. В зависимости от размера и типа кровли их может быть от одного до нескольких штук.
Для фиксации кровельного материала и передвижения во время строительства крыши на монтируемую конструкцию перпендикулярно стропилам набивают обрешетку.

ВАЖНО: стропильная система двухскатной крыши требует для своей постройки только качественную древесину без повреждений, сучков и червоточин. Для повышения защитных свойств дерева все материалы желательно обработать специальными препаратами.

Расчет схемы стропильной системы двухскатной крыши: какие важные моменты стоит учесть

Расчет нагрузки на стропильную систему – важный и ответственный шаг, от точности которого будет зависеть прочность и долговременность Вашей конструкции. Нагрузки на двухскатную крышу меняются в зависимости от ряда факторов:

к постоянным нагрузкам относится вес всех материалов, использованных для постройки мансардного этажа: самой стропильной системы, обрешетки, утеплителя, кровельного материала и т.д. В среднем величина такой нагрузки колеблется в пределах 40-45 кг на кв. метр.
к переменным нагрузкам относится воздействие ветра, дождя, снега. Важно помнить, что двускатный навес с чрезмерно крутым скатом ветер опрокинет, а с пологим – поднимет.

ВАЖНО: рассчитывая схему стропильной системы и определяя расстояние между стропилами, помните и о весе самой кровли и соотносите ее с возможностями самого здания.

Основные расчеты при создании чертежа двухскатной крыши сводятся к нескольким пунктам:

В первую очередь необходимо определиться с углом наклона конструкции. Минимальный угол наклона должен быть не менее 5°, что возможно при использовании мягкой кровли. Для металлочерепицы, профнастила или шифера минимальный наклон кровли рекомендуется от 20 до 45°. Помните, что от угла наклона будет зависеть и размер внутреннего помещения под мансардой.
Следом за определением угла наклона следует рассчитать какое расстояние между стропилами. Рекомендуемый шаг для жилых домов колеблется в промежутке от 60 до 100 см. Чем тяжелее выбранный Вами кровельный материал и больше внешние воздействия на крышу, тем чаще следует выставлять стропильные ноги.
Следующим шагом необходимо разобраться, как рассчитать длину стропила. Делаем это с помощью теоремы Пифагора, где «а» — высота Вашей будущей крыши, «b» — ширина половины здания. Соответственно, что определить длину стропила необходимо извлечь квадрат из суммы квадратов первых величин. Рассчитанный размер мы рекомендуем увеличить на 60 см для выноса стропил за стену.

Монтаж обрешетки мансардной крыши

Обрешетка – важный элемент двухскатной крыши, которая позволяет удобно перемещать по крыше во время строительных работ и крепить к ней кровельный материал. Какое расстояние при монтаже обрешетки необходимо выбрать в зависимости от выбранного вида кровли:

для мягкой кровли необходимо сделать сплошную обрешетку с минимальными зазорами;
расстояние между обрешеткой в случае профнастила или шифера составить 440 мм;
под металлочерепицу рекомендуется настилать обрешетку с зазором в 350 мм.

Несмотря на видимую простоту, строительство двухскатной кровли требует достаточно хорошей подготовки. Ведь неправильный расчет или ненадежное крепление может испортить всю работу. Однако, стропила для двухскатной крыши своими руками всё таки можно возвести и это под силу даже малоопытному строителю. Главное – неукоснительно следовать нашим советам и не пренебрегать лишними расчетами.

Источник: https://stroicod.ru/vidykrysh/dvuxskatnaya/ustanovka-stropil-svoimi-rukami.html
