Монтаж пластиковой водосточной системы: пошаговая инструкция
Эксплуатация зданий и сооружений без установленной эффективной восточной системы приводит к критическим разрушениям очень важных архитектурных элементов. Прежде всего страдают подвальные помещения, затем начинает разрушаться фундамент и цоколь здания. Значительно уменьшаются несущие возможности этих конструкций, вследствие чего появляются трещины на фасадных стенах.
Но и это еще не все проблемы, вызванные повышенной влажностью грунтов около дома. При существенном возрастании количества воды во время замерзания вспучивание грунтов намного превышает расчетные максимальные значения. Если фундамент имеет большой запас прочности, а здание построено из легких материалов, то могут наблюдаться только незначительные проблемы с открытием/закрытием окон и дверей. Но если стены из кладочного кирпича, а фундамент не имеет таких значительных запасов прочности, то растрескивание стен неизбежно. Следствие – разрушение несущих конструкций и элементов, неизбежный очень сложный и дорогостоящий ремонт.
Разрушение фасада дома при отсутствии водостока — вопрос времени
Важно. Во время проектирования домов никто не закладывает в прочность фундамента влияние вышеперечисленных факторов из-за отсутствия водосливной системы. Такой огромный запас по несущим способностям намного увеличивает сметную стоимость строительства. Всегда имеется в виду, что вокруг дома есть отмостка, а вся вода с крыши отводится далеко за пределы фундамента или в специальные инженерные канализационные сети. Сегодня для этих целей компании выпускают очень эффективные, долговечные и надежные водосточные системы.
Монтаж пластиковой водосточной системы
Цены на водостоки
Водостоки
Все огромное количество моделей конструкций делится на две большие группы в зависимости от того, из какого материала они изготовлены.
| Металлическая | Такие системы могут изготавливаться из очень дорогой меди и иных цветных сплавов или относительно дешевой оцинкованной листовой стали. По всем показателям занимают лидирующее положение и намного опережают пластиковые изделия. Единственный недостаток – высокая стоимость. Из-за этого металлические водосливные системы можно увидеть только на престижных домах, они могут устанавливаться на культовых сооружениях, использоваться для реконструкции исторических зданий. |
| Пластиковая | Более дешевая конструкция, имеет очень много оригинальных конструкторских и инженерных решений. Отдельные элементы могут собираться при помощи специальных замков или приклеиваются, каждый метод имеет свои плюсы и минусы. Преимущества – быстрота сборки и сравнительная дешевизна. Недостаток – невысокие показатели механической прочности. |
Деревянный водосток
Именно на пластикатовых системах мы остановимся более подробно. Эти водостоки применяются намного чаще металлических, имеют приятный внешний вид, при соблюдении рекомендаций производителей могут эксплуатироваться не менее десяти лет.
Пластиковые водостоки могут служить украшением фасада
Но таких эксплуатационных свойств можно ожидать лишь при одном условии – водосточная система изготовлена известной и уважающей своих клиентов компанией. Как не ошибиться с выбором, на что обращать внимание?
Цены на различные виды пластиковых водосточных желобов
Желоб водосточный пластиковый
Это крайне важный вопрос, оказывает большое влияние не только на долговечность эксплуатации, но и на технологию монтажа. Перед тем как купить систему, следует выполнить такие действия.
- Потребуйте у продавца показать документы соответствия качества. Не нужно просить сертификаты, как привыкло большинство отечественных покупателей, за свои деньги мы должны требовать к себе уважительного отношения. Тем более что средняя стоимость пластиковой водосливной системы составляет примерно 30% общей стоимости покрытия крыши, это немалые деньги. Точные значения зависят от вида кровельных материалов, но для наиболее распространенных бюджетных кровель это отношение выдерживается.
Сертификат на водосточную систему
- Внимательно осмотрите внешний вид элементов системы. Если на поверхности видны впадины, то она сделана из вторичного пластика, на производстве пользуются изношенными пресс-формами или грубо нарушается технология. Самый неприятный вариант для потребителей – водослив изготовлен из вторичного сырья. Этот пластик уже отслужил свое и потерял первоначальные свойства из-за физического старения, значительно ослабились межмолекулярные связи из-за жесткого ультрафиолетового обучения. Недобросовестные производители измельчили его, добавили красители и опять использовали в производстве. Надо знать, что такие системы непременно развалятся через несколько лет эксплуатации.
Осмотрите внешний вид элементов системы
- Проверьте срабатывание механизмов фиксации. Все места соединений должны быть сделаны с максимальной точностью. Допуск не превышает десятых долей миллиметра, только так можно гарантировать качество системы, ее герметичность и устойчивость. Если отдельные элементы слишком легко входят друг в друга, или наоборот, запихнуть их можно с большим усилием, то это признак очень низкого качества конструкции. Не стоит покупать такую водосливную систему, какой бы привлекательной ни была цена. Во время монтажа появится много сложных и непредвиденных ситуаций, в некоторых случаях возможны серьезные механические поломки или критические повреждения.
Желательно проверять надежность соединения элементов до приобретения всех элементов
Вывод. Чем качественная система – тем легче ее устанавливать и тем дольше она будет служить.
Пошаговая инструкция монтажа пластиковой водосливной системы
Для примера мы рассмотрим технологию монтажа одного вида системы известного производителя. Наименование и бренд не имеют значения, различные типы почти не отличаются алгоритмом монтажа. Для производства работ потребуется ножовка по металлу, саморезы различной длины и диаметра, шуруповерт, измерительные инструменты, пузырчатый уровень, отбивочная веревка, фломастер, силиконовый спрей.
Важно. Некоторые производители допускают монтаж вои систем при минусовых температурах. Опытные строители категорически не рекомендуют прислушиваться к таким советам, все пластиковые конструкции нужно устанавливать только при температуре выше +5°С.
Шаг 1. Проверьте комплектность системы. В набор должны входить следующие элементы.
- Желоб. Может иметь различные диаметры от 90 до 180 мм. Размер нужно выбрать с учетом максимального количества воды, но для большинства случаев используется желоб диаметром 90–100 мм.
Желоб водосточный пластиковый
- Кронштейн для фиксации желоба. Во время приобретения количество определяйте из расчета шага 60 см. Прибавьте еще один – лучше предусмотреть запас, чем потом еще раз посещать магазин. Кронштейны могут быть металлическими (фиксируются к стропилам и доскам обшивки) или пластиковыми (прикручиваются к карнизным доскам).
Пластиковые и металлические кронштейны
- Заглушки. Устанавливаются в торцах желобов, могут быть на левый или правый торец.
Заглушка желоба
- Водоприемная воронка принимает воду с желобов и отводит ее в трубы.
Водоприемная воронка
- Уголки желоба. Изменяют направление положения желобов.
Угол желоба 90°
Угол желоба ПВХ регулируемый ТехноНИКОЛЬ 90 °-150 ° коричневый.
- Колени и угольники. Соединяют несколько труб в одну, меняют их направление.
Тройник трубы
- Кронштейны крепления труб, фиксируют их к фасадным стенам.
Кронштейны для труб
Шаг 2. Сделайте разметку размещения водосливной системы на доме.
Разметка положения воронки
Разметка положения кронштейнов
Во время разметки необходимо выполнять несколько обязательных условий:
- проекция ската должна проходить над верхней кромкой желоба, удаление ≈ 0–2 см;
- вертикальная проекция кромки ската должна располагаться на расстоянии ≤ 1/3 ширины желоба от оси его симметрии;
- максимальное расстояние между первым кронштейном и водоприемной воронкой ≤ 15 см.
Принципы монтажа пластикового водостока
Шаг 3. Прикрепите первый крайний кронштейн к карнизной доске. Отверстия кронштейна имеют форму эллипса, что позволяет точно регулировать положение элемента. Подровняйте его по горизонтали, желоб должен прикасаться к нему всей поверхностью, такой контакт уменьшает концентрированные нагрузки. А их очень боятся пластиковые изделия.
Крепление кронштейна
Замеры перед монтажом воронки
Цены на популярные модели шуруповертов
Шуруповерты
Шаг 4. Закрепите крайний кронштейн ската крыши. Во время фиксации всегда надо выдерживать уклон желоба, в противном случае в нем будет застаиваться вода, со временем произрастать растительность, появляться протечки и т. д. Наклон должен быть ≈ 3 мм на метр.
Если дина ската 10 м, то разница по высоте между первым и последним кронштейном примерно 3 см. Длинные скаты нужно разбивать на участки и монтировать несколько водоприемников. Если этого не соблюдать, то не удастся выдержать рекомендованные выше проекции ската и верхней кромки желоба.
Из-за этого большое количество дождевых и талых вод будет проливаться мимо водосливной системы.
Шаг 5. Натяните между установленными кронштейнами веревку, она указывает на правильное положение всех остальных.
Крепление воронки
Разметка перед фиксацией кронштейнов около воронки
Крепление кронштейнов по веревке
Расстояние между кронштейнами
Расчет количества кронштейнов
После этого можно начинать собирать элементы желоба, это очень ответственная задача, работайте внимательно. Всегда надо помнить, что после начала эксплуатации дома устранять проблемы с водосточной системой намного сложнее, чем соблюдать рекомендации по правильному монтажу.
Сборка желоба
Важно. Для повышения герметичности мест соединения пластиковой водосточной системы рекомендуется их дополнительно герметизировать специальным силиконовым спреем. Он выполняет две функции.
- Во время сборки уменьшает трение между пластиком и резиновым уплотнителем. Не повреждается и не смещается со своего технологического места вставка.
- После застывания дополнительно герметизирует соединение и существенно повышается качество монтажа водостока.
Шаг 1. Опрокиньте желоб вверх ногами. Ножовкой по металлу отпилите желоб по длине.

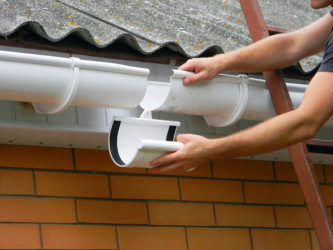

Шаг 2. Установите желоб в подготовленные кронштейны и водоприемную воронку. Зафиксируйте специальными защелками.
Укладка желоба
Внутри воронки есть насечки, на которые следует ориентироваться при укладке желоба
Защелкивание желоба в кронштейнах
Важно. Обратите внимание, что воронка крепится в нижней части целого желоба, а не используется как самостоятельный несущий элемент. Такое инженерное решения повышает надежность и долговечность конструкции.
Шаг 3. Если длина желоба недостаточна, то нужно для удлинения использовать специальные соединительные элементы. При этом всегда оставляется зазор для нивелирования температурных линейных расширений водосливной системы. Соединительные элементы имеют черточки, с их помощью выбирается правильный начальный зазор между торцами желобов с учетом температуры воздуха, при которой делается установка.
Установка соединителя
Крепление элемента и укладка желобов
Шаг 5. В углу здания делайте поворот желоба. Подбирайте элемент в зависимости от его значения. Всегда пользуйтесь специальным силиконовым спреем, ответственные производители реализуют его в комплекте системой.
Поворот желоба не фиксируют к фасаду
Шаг 6. Установите по торцам заглушки.
Заглушка
Теперь надо фиксировать вертикальные трубы.
Важно. Никогда не фиксируйте водосточные трубы вплотную к стенам, всегда оставляйте зазор не менее пяти сантиметров. В противном случае поверхность стены будет постоянно сырой, на ней может появиться грибок.
Крепление труб
Шаг 1. Установите в раструб водоприемной воронки колено, поверните его в нужном направлении и зафиксируйте положение специальным саморезом. Если расстояние от конца колена до стены слишком большое, то придется дополнительно вставлять кусок трубы. Он отрезается обыкновенной ножовкой по металлу или болгаркой от стандартной трубы. Заусеницы нужно убрать.
Шаг 2. Наденьте второе колено, с его помощью придается вертикальное направление трубе. Прикрепите первый кронштейн к стене. Крепление может быть дюбелями или саморезами, выбирайте вариант в зависимости от характеристик фасадных стен. Первый кронштейн должен быть не дальше 15 см от колена.
Сборка водосточной трубы с использованием двух колен
Шаг 3. Натяните нить и по ней наметьте места расположения оставшихся кронштейнов. Последний располагается недалеко от слива на землю, а остальные симметрично с максимальным шагом 1,8 м.
Шаг 4. Закрепите все кронштейны в высверленных отверстиях, соберите трубу и зафиксируйте ее.
Крепление трубы к стене
Далее есть несколько вариантов отвода воды.
- Первый. Установить на трубу поворотный слив, вода будет попадать на отмостку и по ней равномерно растекаться по земле.
Отвод воды
Крепление элемента хомутом
- Второй. Подключить систему водослива к инженерным подземным коммуникациям и подавать воду в специальные канализационные системы.
Цены на алюминиевые лестницы
Лестница алюминиевая
Первый вариант – просто, дешево и более-менее приемлемо. Второй вариант – долго, дорого, но очень эффективно.
Что выбирать – решает каждый застройщик индивидуально. Но делать это намного лучше еще на стадии проектирования дома, особенно если есть желание подключать водосливную систему к подземным коммуникациям.
Водосток на крыше
Украшение водостока
– Монтаж пластиковой водосточной системы
Источник: https://krysha-expert.ru/montazh-plastikovoy-vodostochnoy-sist
Как самостоятельно собрать и установить водосток из пластика
Проблемы с постоянно подмокающим фундаментом и влажными стенами здания не понаслышке знакомы многим владельцам частных коттеджей. Оптимальный вариант решения проблем такого рода – установка пластиковой водосточной системы.
Почему стоит сделать выбор в пользу пластика?
Разумеется, при покупке и установке водостока, каждый владелец частного дома «лелеет надежду» потратиться один раз и больше не думать о лишней влаге на протяжении многих лет.
В связи с этим, перед покупкой водосточной конструкции, он обязательно проводит сравнительный анализ водостоков, сделанных из разных материалов. Проведем такой анализ и мы, сравнив металлические и пластиковые системы:
- практически все разновидности пластиковых водоотводов отличаются большим конструкционным разнообразием, они могут иметь прямоугольную, круглую или даже фигурную форму;
- при попадании в пластиковую трубу (желоб, воронку) массы воды стекают почти бесшумно (в отличие от металлического желоба);
- оцинкованные стальные водостоки даже самого высокого качества уступают своим пластиковым аналогам по такому важному параметру, как срок беспроблемной эксплуатации;
- производство изделий из качественной стали обходится многократно дороже изготовления пластиковых конструкций;
- все рассуждения о мнимой хрупкости пластиковых водоотводов не имеют под собой никакой доказательной почвы. Многолетний опыт их использования — серьезное подтверждение долговечности и надежности пластиковых систем;
- за счет малого веса пластиковой конструкции ее очень легко собирать и монтировать. Кроме того, при таком подходе есть возможность снизить нагрузку на ряд конструктивных элементов здания;
- вероятность протечки в варианте с пластиковым водостоком – очень мала. В первую очередь это связано с геометрией пластиковых элементов конструкции.
О подготовительных работах
Грамотно составленный проект будущих сборочно-монтажных работ – хорошая возможность снизить реальные затраты. В первую очередь следует определиться с двумя важнейшими моментами: количеством водоотводных труб и длиной подвесных желобов системы.
Исходя их двух данных параметров, можно рассчитать количество прочих вспомогательных элементов, требующих установки. Речь идет о водосборных воронках, хомутах и кронштейнах-держателях, угловых коленах, заглушках на желоба и так далее.
Диаметр желобов и труб обычно подбирают, ориентируясь на два показателя – площадь кровли здания и примерный объем выпадаемых в данной местности осадков (см. специальные таблицы).
Число необходимых вспомогательных деталей будет зависеть опять-таки от площади крыши и ее конфигурации (сколько скатов). Если мы имеем дело с нестандартной или сложной кровлей, следует кроме всего прочего учесть ее каждый излом и угол. В варианте с очень протяженной крышей (длина) водосборные воронки желоба должна находиться друг от друга на расстоянии не больше чем 24 метра.
О монтаже желобов
Существует общая рекомендация по установке водосточного желоба, — соблюдение при монтаже конструкции угла в 2 градуса. Для того чтобы обеспечить плавную систему стока влаги с кровли рекомендуем применить простой и надежный метод. Устанавливаем пару крайних кронштейнов с заранее просчитанным интервалом, а оставшиеся кронштейны выставляем по веревке с интервалом 60 сантиметров и крепим их к стропильной системе или лобовым доскам.
Крайние верхние концы желобов должны располагаться на три-четыре сантиметра ниже краев скатов крыши. В этом случае снежная масса будет попадать в водоотвод без задержек.
Наружные края желобов должны быть расположены ниже внутренних, тогда в случае если вода перельется через край, она не попадет на поверхность стены.
Качественные водостоки для кровли должны быть смонтированы таким образом, чтобы влага собиралась в середине желобов. С этой целью используются специальные прокладки, которые размещаются под основаниями кронштейнов.
Монтаж желоба осуществляется по направлению от кровли к земле. Существует два основных способа провести герметизацию соединений. В данном случае речь идет о неразъемных клеевых стыках и резиновых прокладках. Каждый из этих вариантов имеет свои преимущества и минусы.
Стыковка смежных элементов производится с использованием занижений. Каждая сборочная деталь должна быть вставлена до упора. У варианта с резиновыми прокладками есть достаточной серьезный недостаток – со временем их придется менять (это неизбежно). Самостоятельная замена вышедшей из строя детали водосточной системы – достаточно непростой и трудоемкий процесс.
Стандартная длина пластиковых желобов для кровельных водостоков – три или четыре метра.
Известно, что резка пластика – очень простая работа. Тем не менее, старайтесь, чтобы количество соединений было минимальным. Каждый из образовавшихся в процессе работы заусенцев следует удалить при помощи ножа или напильника (таким образом, улучшается контакт соединений).
Если у вас небольшой одноэтажный дом, и вы сделали выбор в пользу клеевого типа соединений – сборку желоба можно произвести на земле.
Важный момент: монтаж желобов трудноосуществим без посторонней помощи.
О монтаже воронок
Водоприемные воронки крепят к желобу или к поверхности стены (во втором случае воронка одновременно играет роль дополнительной опоры и соединительной детали желоба). В варианте с навешиванием водосборника на желоб — необходимо выполнить в стенке желоба отверстие слива.
Водосборники – один из ключевых узлов всей системы. Попадание листвы или различного мусора внутрь воронки может привести к тому, что проход будет закупорен. Результатом этого нередко становится разрыв водоотводных труб. В связи с этим не будет лишним оснащение воронок «опциями» для сбора мусора (речь о сетках и пауках).
О монтаже труб
Чаще всего при монтаже водоотводной трубы к стене применяется колено с углом 35 градусов. Применение такого колена обеспечивает плавность стока воды в дальнейшем.
Крепеж конструкции к стене производится при помощи двух (или более) хомутов-держателей (интервал между хомутами – 2 метра). Рекомендуемый интервал между водостоком и поверхностью стены – 3 сантиметра. На эту цифру можно ориентироваться при нарезке отрезков труб, соединяющих колена (здесь необходимо учитывать длину стыковочных участков внутри и длину фитингов – с внешней стороны).
К нижним концам труб крепятся водоотметы, которые необходимы для отвода водяных потоков от стен.
Если речь идет об устройстве водосточной системы в доме, где люди будут проживать на постоянной основе, стоит потратиться на греющий кабель. Подобная «опция — хороший способ предотвращения наледи в трубах, водосборниках и воронках водостока.
: Монтаж водостоков из ПВХ
С этим материалом читают так же:
Установка кровельного конька на крышу дома своими руками
Источник: http://sami-stroim.ru/remont/dachnye-domikii/krysha/260-vodostok-iz-plastika
Монтаж водостоков из пвх: пошаговая инструкция с фото
Монтаж пластиковых водостоков – это идеальный вариант для тех, кто хочет самостоятельно защитить кровлю дома от излишней влаги. Функция водосточной системы – быстрый отвод осадков с кровли здания. От того, как она будет установлена (правильно, не правильно), будет зависеть, как долго и насколько эффективно система будет функционировать. На самом деле, водосточная система своими руками монтируется не сложно. Главное, соблюдать инструкцию по сборке и монтажу элементов системы. Монтаж пластиковых водостоков можно структурировать на несколько этапов.
Монтаж водостоков для крыши: подготовительный этап
Достоинства пластиковых водостоков следующие:
— большая популярность и конкурентоспособность;
— долговременность пользования;
— декоративность.
Вместе с тем, пластиковые водостоки имеют и недостатки. Во-первых, это хрупкость конструкции. Во-вторых, если установить элементы системы не правильно, то пластик может изменить цвет или форму.
Для начала необходимо сделать все расчеты. Для расчета диаметра и длины системы, нужно учитывать высоту здания и площадь его кровли.
Шаблон расчета: высота здания=4,5м, площадь кровли=9м. При таких исходных данных для монтажа пластиковых водостоков потребуется следующее:
-трехметровые желоба (3 штуки),
— заглушки водосточного желоба (правый и левый),
— воронки (2 штуки),
— кронштейны -необходимы для крепления желоба (16 штук),
— пластиковая труба длинной 3 м (4 штуки),
— крепления трубы к стене (10 штук),
— 45-тиградусные повороты трубы (6 штук).
Требуемый инвентарь:
1) Строительный нож
2) Перфоратор
3) Уровень
4) Дрель
5) Отвес
6) Маркер
7) Болгарка
Монтаж водостоков для крыши: этап монтажа
Водосточная система своими руками устанавливается не сложно. Для начала нужно определиться с месторасположением водосточной системы. В местах, где планируется установка сливных труб, следует смонтировать воронки.
Далее устанавливают крепления для желобов.
По всей плоскости стены следует равномерно распределить крепления – кронштейны. Между ними нужно соблюдать расстояние в 500-600 мм.
Водосточная система своими руками продолжается установкой желобов.
Многие предпочитают собирать водосточные желоба с заглушками, воронками сразу на земле. После чего всю конструкцию поднимают наверх и крепят к кронштейнам. Своими силами, в одиночку, это сделать проблематично. Поэтому лучше всего водосточную систему собирать наверху поэтапно.
Желоба монтируют от воронки, при этом их стыковывают с помощью соединителей. Края этих элементов вводятся до специальной метки.
Если требуется отрезать желоб по заданному размеру, то в этом случае можно использовать ножовку по металлу. Напильником зачищаются заусенцы.
Далее аналогично воронке по меткам монтируются угловые элементы желоба.
С торцевой стороны желобов монтируются заглушки. От фронтонной доски до заглушки должно составлять не менее 30 мм.
Водосточную систему своими руками начинают монтировать от воронки. Если вынос крыши небольшой, то рекомендуется использовать муфту.
Далее, как показано на фотографии, под отводом нужно установить кронштейн трубы. Для компенсации теплового расширения при вводе в муфту труб следует оставлять зазор в 1 см.
Для того, чтобы соединить трубы, следует использовать муфты, как говорилось ранее. Нужно оставить зазор в муфте при вводе нижней трубы. Под этим элементом устанавливают кронштейн (с хомутом).
Аналогично муфтам монтируются тройники, как показано на фотографии ниже.
Затем к нижней трубе приклеивают отвод.
Далее нужно установить ливнеприемник. Его устанавливают в том месте, где вода будет выходить из водосточной трубы. Для этого понадобятся полимерные трубы, которые отводятся в колодец. От дома нужно выкопать траншею и обустроить фильтрующий колодец. В траншею укладывают трубы. Один конец трубы будет монтирован в фильтрующий приемник, а другой – в приямок. Приямок можно приобрести в специализированном магазине. После того, как трубу уложили в траншею, ливнеприемник бетонируют.
На этом монтаж пластиковых водостоков завершается.
: 2015-04-14 г. 2018-01-03 г.
Источник: https://imperiava.ru/nash-blog/naruzhnaya-otdelka/montazh-vodostokov-z-pvkh-poshagovaya-instruktsiya-s-foto/
Пластиковые водостоки для крыши — особенности и монтаж
Несмотря на достоинства металлических конструкций, многие домовладельцы предпочитают устанавливать пластиковый водосток для крыши – легкую и абсолютно невосприимчивую к воздействию воды конструкцию. Для того, чтобы такой водосток работал исправно, важно сделать правильный расчет системы и следовать рекомендациям специалистов на этапе монтажа. В этом случае при помощи системы из пластиковых элементов вам удастся надежно защитить от влаги фундамент и стены дома.
Можно установить водостоки из различных материалов:
- оцинкованной стали,
- меди,
- металла с полимерным покрытием,
- пластика.
Медная водосточная система имеет продолжительный срок службы и выглядит очень эстетично, но и цена на нее высока
Пластик имеет определенные преимущества, особенно в тех случаях, когда монтаж водостока выполняется своими руками:
- Небольшой вес элементов позволяет легко собирать отдельные узлы и поднимать их на высоту.
- Водосточные желоба и трубы пластиковые можно разрезать при помощи инструментов, имеющихся у каждого домашнего мастера.
- При разрезании пластиковых элементов не требуется применение каких-либо специальных технологий, отсутствует риск повреждения покрытий (как у металлических изделий с полимерным покрытием), который способен снизить устойчивость к коррозии.
- Самостоятельно изготовленные или приобретенные в магазине желоба, трубы и воронки легко соединяются, при помощи специальных составов или фиксаторов не сложно обеспечить стыкам герметичность.
- Пластик абсолютно невосприимчив к воздействию влажности, а также устойчив к другим внешним факторам, включая ультрафиолет, химически агрессивные вещества, температурные воздействия.
- Гладкая поверхность пластиковых водостоков не позволяет задерживаться мусору при стекании воды.
- Планируя установить пластиковые водостоки, можно выбрать любой соответствующий дизайну фасада цвет конструкций.
- На водостоки пластиковые для крыши цена значительно меньше в сравнении с металлическими изделиями.
Широкая цветовая гамма пластиковых отливов позволяет их легко подобрать для любого дизайна фасада
Основные элементы водосточной системы
Перед тем, как начать монтаж пластиковых водостоков своими руками, важно приготовить все необходимые комплектующие. Расчет необходимого количества материалов производится с учетом габаритов и конструкции дома:
- сложности конфигурации (количество углов и выступов),
- длины стен,
- высоты строения.
Пластиковый водосток для крыши состоит из определенных элементов:
Водосточные желоба представляют собой каналы для сбора жидкости, скатывающейся во время дождя или снеготаяния по поверхности кровли. Их наклонное положение (уклон в сторону воронки) обеспечивает слив в трубы без переполнения желобов. Благодаря установке собирающих желобов вода не попадает на стены и грунт рядом с домой или отмостку, предотвращая преждевременное разрушение конструкций.
Вертикальные трубы
Трубы обеспечивают направленный слив воды из желобов и отвод потоков от здания. У поверхности земли или выше водосточные трубы обычно имеют изгиб в направлении от стены по которому вода транспортируется через дождеприемники в ливневую канализацию, дренажную канаву или в емкость для полива.
Вертикально установленные трубы фиксируются на стене при помощи специальных приспособлений. В этом отношении небольшой вес пластиковых моделей является дополнительным преимуществом. Их легче крепить и они не дают дополнительной нагрузки на вертикальные конструкции.
Сливы (воронки) являются соединительными элементами между желобами и трубами. Герметичность стыков обеспечивает отсутствие протечек. Сливы, по сути, являются разветвителями при соединении желобов и труб.
Водосточные желоба и трубы являются частью ливневой канализации, которая отводит воду от дома
Приспособления для монтажа
Установка пластиковых водостоков для крыши своими руками производится с использованием специальных приспособлений для монтажа.
К ним относятся:
- соединители,
- хомуты,
- кронштейны,
- заглушки и пр.
Более полный перечень элементов водостока представлен на фото
Монтаж водостоков из пластика
Если вы выбрали водостоки пластиковые для крыши, монтаж своими руками может производиться двумя способами.
- Для небольших по площади одноэтажных домов водосточную систему можно собрать на земле и только потом поднимать для установки в заранее вмонтированные кронштейны. Методика не подходит для домов выше 1 этажа и при большой площади здания, поскольку собранная крупная конструкция может повредиться во время подъема.
- Элементы водостока могут подниматься на уровне кровли по отдельности и собираться в единую систему на месте.
Для монтажа используют пластиковые или металлические крепежные элементы. Выбор материала зависит от предпочтений владельца дома и соображений прочности. Также имеет значение место установки.
- К стропилам кровли водостоки крепятся только при помощи металлического крепежа.
- На лобовой доске элементы можно фиксировать и пластиком, и металлом.
Варианты крепления кронштейнов для водосливов на крыше
Водостоки своими руками из пластиковых труб и желобов монтируются по определенным правилам.
- Процесс монтажа осуществляется сверху вниз.
- Перед установкой элементы здания, на которых планируется фиксировать водостоки, следует проверить уровнем.
- Разметка мест крепления производится следующим способом: отмечаются крайние позиции (места первого и последнего в линии крепежа), после чего замеряются расстояния и отмечаются места для промежуточных креплений. Желательно, чтобы расстояния между близлежащими креплениями не были больше, чем 600 мм. При креплении кронштейнов с помощью бечевки задается угол наклона — на каждый метр желоба порядка 3-5 мм по направлению к воронкам.
- Расстояние от края до боковых кронштейнов — 150 мм.
- Желоба в кронштейнах фиксируются легким нажатием до щелчка.
Пример соединения водоотводных желобов между собой с помощью специальных фиксаторов
- В намеченных местах устанавливаются воронки, для чего в желобах предварительно выпиливаются отверстия.
Монтаж воронки
- Далее под воронками на стенах устанавливаются хомуты для крепления вертикальных труб с шагом 2 метра.
Хомуты для фиксации водосточных труб
- С помощью колен вертикальные водосточные трубы соединяются с водопроемными воронками и затем крепятся к стене хомутами.
- Снизу на трубы одеваются колена, направляющие воду от дома.
У нас на сайте есть материал о том, как провести ремонт отмостки вокруг дома своими руками. Работы отличаются в зависимости от материала отмостки.
Если вы планируете установить водоотводные лотки своими руками, то рекомендуем предварительно ознакомиться с некоторыми советами, которые помогут в проведении работ.
Один из вариантов обустройства летнего душа — это использование листов поликарбоната для обшивки каркаса. Инструкция на строительству есть тут.
Выполняя отливы для крыши своими руками из пластиковых труб, подумайте о целесообразности обогрева системы. Обогрев позволяет предотвратить обледенение конструкций при изменяющейся температуре в межсезонье или во время оттепели. Лед утяжеляет элементы и увеличивает нагрузку на крепеж, он может стать причиной разрушения водостока, особенно пластикового.
Эффективной защитой от обледенения являются нагревательные кабели, устанавливающиеся при помощи специальных кронштейнов внутри желобов.
- Резистивные нагреватели равномерно нагреваются и прогревают желоба системы.
- Саморегулирующие повышают и поддерживают температуру на отдельных участках. Такие системы более эффективны и экономичны.
Обогрев может выполняться и для водосточных труб.
Водостоки из пластиковых бутылок
Водосток из пластиковых бутылок своими руками сделать не сложно. С точки зрения эстетики такая система будет уступать тем, которые выполнены из покупных элементов и даже из пластиковых канализационных труб, однако по функциональности самодельные водостоки отвечают всем предъявляемым требованиям.
По мнению мастеров, наилучшим образом подходят для этих целей бутыли вместимостью 2 л, хотя можно использовать и тару 1,5 л. Горлышко и дно обрезаются таким образом, чтобы образовался ровный цилиндр максимально возможной длины. После этого цилиндры разрезаются пополам и соединяются между собой внахлест.
Фиксацию обеспечивают при помощи отрезков проволоки либо степлером. Для вертикальных трубопроводов бутылки обрезают так, чтобы с одной стороны цилиндры имели сужение. Вставляя с помощью суженных сторон цилиндры друг в друга, получают трубу. Из отрезанных горлышек могут выполняться воронки.
Крепятся водостоки из пластиковых бутылок на элементах здания при помощи проволочных колец.
Схема изготовления водостоков из бутылок
Горизонтальные желоба для дополнительной жесткости можно установить на заранее прикрепленную к крыше деревянную доску.
Источник: http://okanalizacii.ru/drenazh/plastikovye-vodostoki-dlya-kryshi.html
Пластиковые водостоки для крыши: монтаж и установка своими руками
Самую серьезную на сегодняшний день конкуренцию металлическим или оцинкованным водостокам составили современные пластиковые. Они замечательно показали себя в сложных климатических условиях: им не страшны ни российские морозы, ни экваторская жара, ни внушающие снегопады. А их формы, цвет и дизайн приходится по душе даже самому требовательному покупателю! Такими доборными элементами легко подчеркнуть стилевое решение любого дома, если только разобраться в технологии их монтажа.
Поэтому мы предлагаем вам самую свежую информацию, как установить пластиковые водостоки для крыши своими руками – начиная от выбора крюков и заканчивая сооружения системы необычной конструкции. Причем всего за 5 шагов!
Вот хороший обзор современных пластиковых водостоков:
Шаг 1. Выбираем качественную водосточную систему
Современные водосточные системы должны отвечать целому ряду требований, среди которых не только механическая прочность, но и стойкость к коррозии и максимальная герметичность. Вот почему сегодня самыми практичными считаются именно пластиковые водостоки.
Их главное преимущество в том, что их легко подобрать не только к покрытию крыши, но и к фасаду, а цветовая гамма – самая богатая среди других материалов. И не только! Но важно также знать и о определенных минусах, которые способны свести на “нет” весь ваш труд.
Преимущества и конкурентные свойства
В современные водосточные системы из пластика входят горизонтальные желоба, вертикальные трубы, колена, муфты для труб, внешние и внутренние углы, воронки, стыковочные элементы, кронштейны, хомуты и заглушки для желобов. Также у разных производителей пластиковые водостоки дополнены своими деталями, как например, улавливатель для мусора.
Пластиковая водосточная система хороша также тем, что ее можно приобрести на резиновых уплотнителях. А это позволяет легко исправить любые ошибки монтажа, особенно если вы взялись за водосток впервые – в отличие от клеевой системы:
Кроме того, пластиковая водосточная система не корродирует и не царапается. И, если водосток все-таки сорвало, то деформированный пластиковый желоб или трубу можно просто поставить на место, тогда когда металлический придется полностью заменять.
И, наконец, также ценное преимущество – в небольшом весе таких водостоков. Чаще всего промышленные желоба имеет длину 50 или 100 сантиметров. В водосточных системах используют желоба высотой от 7,5 до 15 см и шириной в 10 см.
Досадные недостатки и вопросы качества
Из минусов отметим то, что пластик, в виду особенности своей структуры, способен легко выгибаться и деформироваться в период температурных колебаний. А в особо жаркую погоду пластиковые желоба даже немного провисают между крюками, если крепление было поставлено неправильно и слишком далеко друг от друга.
Хотя, как утверждают современные производители, эти минусы незначительны по сравнению с плюсами пластиковых водостоков. Но когда придет время приобретать такие доборные элементы, вы столкнетесь с такими моментами на рынке: плохой пластик, которые легко лопается на морозе или зацветает, некачественное соединение труб с желобами и непродуманные детали. И может возникнуть ошибочное мнение, что пластмассовые водостоки как были некачественными, так и есть, и нет ничего лучше родной оцинковки.
На самом деле именно из-за этих особенностей в состав пластика для производства таких изделий сегодня добавляются специальные химические элементы, которые позволяют водостоку приобретать иммунитет к ультрафиолету.
Например, среди современной продукции на российском рынке появилась водосточная система Ruflex из Дании, которая была разработана конкретно для климата нашей страны, подобные ей ПВХ-водостоки польской фирмы Gamrat, английской Hunter, голландской Galeco, российской Ruplast и датской Aсо Plastmo.
А особенно прочными и устойчивыми к ультрафиолетовым лучам считаются водостоки Ruflex, в рецептуру пластика которого входят специально разработанные добавки.
А еще современные водостоки из ПВХ в процессе производства покрываются слоем акрила или диоксида титана. Это называется методом совместной экструзии, и такой подход позволяет максимально повысить устойчивость обычно хрупкого ПВХ к воздействию химических дождей, ультрафиолетовым излучением и мороза. Причем прокрашивается пластмасса водостоков еще в процессе своего изготовления, в своей массе, а потому царапины на ней не только не заметные, но и безобидные.
Одним словом, производится современная пластиковая водосточная система вовсе не из ненадежной и гибкой пластмассы, как многие до сих пор думают, а из специального непластифицированного и ударопрочного ПВХ новой технологии. Это – самые современные водостоки, которые служат все 50 лет! Вот почему так важно приобрести водостоки известных фирм, которые дорожат своей репутацией, и не экономить на качестве.
Типовая комплектация
Помимо основных желобов и труб в современную систему пластикового водоотвода входят воронки, кронштейны, отводы, заглушки и даже сетки для задержания мусора:
Собирают современные ПВХ-водостоки на резиновых уплотнителях или на клее. Разница между этими способами – огромная: клеевое соединение плохо тем, что его довольно сложно исправить, если вы допустили ошибки, и оно совсем не компенсирует тепловое расширение, а вот резина с этим справляется на все 100%.
Поэтому водостоки, которые соединены на уплотнителях, легко перемещаются при тепловом расширении и позволяют в любую минуту заменить хоть все детали:
Шаг 2. Подбираем нужное крепление
Каждый кронштейн подбирается к сечению пластиковой трубы и по определенным параметрам, как способ монтаж, планируемая нагрузка и эстетический момент. Поэтому есть свои кронштейны для желобов с квадратным, трапециевидным, круглым сечением и держатели для труб с необычной формой.
К примеру, стандартное крепление для пластиковых водостоков выглядит так:
Чаще всего для пластиковой водосточной системы используются пластиковые крюки. Вся конструкция кронштейна усиливается вертикальными ребрами, и они способны выдерживать довольно сильные нагрузки.
Но крюки для пластикового водостока не обязательно должны быть изготовлены из такого же материала, металл тоже замечательно подходит:
Но чаще всего пластиковые водостоки выполняют в виде цилиндра, прямоугольного короба или треугольной призмы:
Всего вариантов крепления водостока из пластика у вас несколько:
Итак, крепление на месте, переходим к установке желобов и вертикальных элементов.
Шаг 3. Устанавливаем крюки и желоба
Устанавливать пластиковые водостоки на крышу можно только тогда, когда на улице больше 5 градусов тепла. А сама технология достаточно проста:
- На последней доске карнизного свеса, которая завершает обрешетку, отмечают положение будущих водосточных труб.
- Затем крепят крайние кронштейны так, чтобы желоба имели потом уклон от 2 до 5 ммна каждый погонный метр в сторону приемной воронки.
- После этого натягивают бечевку (или прочную нить) на установленные держатели и производят разметку.
- Проверяем при помощи строительного отвеса вертикальность отогнутых спинок держателей.
- Окончательно закрепляем крепежные элементы при помощи оцинкованных саморезов.
- В конце работы желоба нужно закрыть заглушками и герметизировать силиконовыми герметиками.
Посмотрите, как все просто на самом деле:
Правило здесь одно: крепежные элементы не должны препятствовать свободному перемещению желоба из-за температурных расширений.
Шаг 4. Врезаем воронки и крепим колена
Теперь давайте разберемся, как грамотно перейти к установке воронок и вертикальных водосточных труб:
Соединять между собой пластиковые водосточные желоба нужно вот так:
- Вставьте резиновый уплотнитель ребристой частью вверх. Он не должен доходить всего на сантиметр до края соединителя.
- После этого выровняйте соединитель симметрично по центру желобов так, чтобы между желобами осталось 3-4 миллиметра.
- Подтяните фронтальную часть к соединительному желобу таким образом, чтобы защелкнуть замок. Желоба нужно вставлять в завиток угла на 30 см глубиной.
- После этого замок нужно застопорить и вернуть фиксатор в первоначальное положение.
- И, наконец, на расстоянии 10-15 сантиметров от таких соединений обязательно установите дополнительные крюки.
- Приложите заглушку к торцу желоба и при помощи нажатия заведите ее внутрь так, чтобы резиновый уплотнитель оказался между фаской и желобом.
- Далее заглушку можно насадить киянкой, чтобы ее заднее «ухо» закрылось внутри. Теперь заверните воронку в сторону желоба и загните пластины фиксаторов. Вставьте в воронку специальные элементы «пауки», которые помогают предотвратить засорение водосточной системы мусором.
- Теперь зафиксируйте места соединения двумя заклепками 4 на 6 мм.
- Чтобы загерметизировать такое соединение, приобретите специальный клей. Тыльная же сторона заглушки будет зафиксирована вытяжной заклепкой.
А теперь проверьте на прочность готовые горизонтальные элементы. Обратите внимание на тот факт, если вы слышите скрип от уже установленных водостоков – значит, есть проблема. Сам по себе этот материал не скрипит, это же не дерево. Это признак того, что труба изменяется под воздействием температуры, и что-то задевает какую-то преграду.
Например, в каком-то месте у нее плохо закреплены держатели или они слишком плотно соприкасаются с ней. В этом случае просто смажьте все крепления, в 80% случаев достаточно только этого. Если же вы имеете дело с пластиковыми аксессуарами, тогда просто проверьте все соединения на качество монтажа.
Шаг 5. Соединяем вертикальные элементы
На этом этапе переходим от воронки к водосточной трубе – при помощи двух универсальных колен. Если карнизный свес у вас шириной более 25 сантиметров, тогда между коленами установите водосточную трубу. Если меньше, тогда не беспокойтесь.
Крепим трубы к стене. Для этого в ней просверлите отверстие для дюбеля и установите его. Поворачивайте метиз через специальную декоративную накладку, которая должна быть повернута в обратном направлении и прижиматься к стене. На метиз накрутите гайку так, чтобы вам было видно 5 миллиметров ее резьбы. Также закрутите заднюю часть трубы и зафиксируйте колено.
Внизу стояка организуйте отвод трубы при помощи специальных переходников и соединителей трубы. Для этого вам понадобится два обрезка труб, у которых не будет соединительного растрового.
Чтобы вам было проще разобраться в процессе, мы подготовили для вас подробные пошаговые мастер-классы:
Чтобы сформировать более сложную конфигурацию, вам необходимо будет соединить пару форм буквой Г или под углом 90 градусов. Обратите внимание, что в соединительных муфтах для водосточной системы из пластика производители предусматривают монтажное пространство. Оно позволяет компенсировать изменение линейных размеров водостока.
И, наконец, именно пластиковые водостоки чаще всего подсоединяют к системе сбора дождевой воды, которую используют для теплиц:
Источник: https://KrovGid.com/communikacii/plastikovye-vodostoki-dlya-kryshi-svoimi-rukami.html
