Как собрать стропила на земле?

В этой статье:

Как сделать стропила своими руками

Стропильная система является основой несущей конструкции кровли. При расчетах надо учитывать то обстоятельство, что стропила должны выдерживать не только вес кровельного покрытия, но и снеговую и ветровую нагрузку.

Основные детали системы стропил изготавливаются из древесины хвойных пород. Их обрабатывают особыми огнебиозащитными средствами.

Нагрузки, которым подвергается стропильная система, делятся на два вида – временные и постоянные. К временным нагрузкам можно отнести воздействие оборудования для ремонта и обслуживания, выходящих на крышу людей, снега и ветра.

Есть и особый вид нагрузок. В сейсмоопасных зонах это сейсмическое воздействие на постройку.

Постоянной нагрузкой является вес всей кровельной конструкции, величина которого представляет собой сумму следующих показателей: вес кровельных материалов, стропил, изоляции и утеплителя, отделки потолка внутреннего помещения.

Материал

Несущая кровельная конструкция выполняет функции скелета всей крыши.

Необходимо следить, чтобы материал для изготовления стропил соответствовал некоторым основным требованиям.

Дерево непременно должно быть сухим – его влажность может быть не более 2%.

Что касается сортности древесины, то к ней предъявляются следующие требования:

для изготовления висячих стропил и затяжек берется древесина не ниже первого сорта;
для стропильных ног подойдет материал первого или второго сорта;
для подкосов и стоек – третьего сорта с минимальным количеством сучков.

Прочность подбирается с учетом веса самой кровли и максимального (для конкретного региона) снегового слоя на ней. Например, для средней полосы России он составляет 200 кг на квадратный метр. Общую массу надо разделить на количество стропил.

Древесина также должна обладать определенным уровнем стойкости по отношению к биологическим и атмосферным воздействиям. Для повышения данных качеств материала балки покрывают слоем особого средства для защиты от влаги, грибков, микроорганизмов и огня.

Стропила для крыши – это очень важный элемент. Их изготовлению нужно уделить достаточно времени, так как от качества стропильной системы зависит срок службы кровли.

Как монтировать стропильную систему четырехскатной крыши узнайте тут.

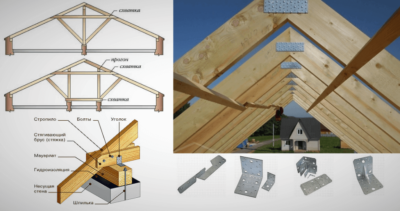

Из чего состоят стропила

Нередко стропилом называют наклонные балки, которые соединяют конек (вместе с коньковым брусом или без него) и стену. Но данная балка является лишь стропильной ногой.

Стропилом же называется вся конструкция, которая составляет одну секцию системы (в поперечном разрезе). В нее входят:

стропильные ноги;
упирающиеся в стойку или конструкцию дома распорки (подкосы);
поддерживающие стропильные ноги стойки (вертикальные опоры);
ригели – опорные балки, на которые опираются остальные несущие элементы сооружения, установленные параллельно земле между стропилами;
бабки (для стропил висячего типа) – представляют собой работающие на растяжение вертикальные стойки;
стяжки, назначением которых является сопротивление распорным силам, образующимся в результате воздействия стропильных ног на стены;
для отдельных случаев – некоторые другие элементы.

Виды стропил

В соответствии с типом строения стропила делятся на наслонные и висячие. Основной формой стропильной системы является треугольник – самая жесткая геометрическая фигура.

При наличии пролетов больших размеров создаются стропильные фермы на основании наслонных, висячих конструкций, иногда – их комбинации.

Наслонные стропила

Наслонные стропила боковиной стропильной ноги опираются на внешние несущие стены и расположенные с внутренней стороны несущие конструкции – колонны или стены (при их наличии) посредством системы стоек.

Если пролет (расстояние между внешними стенами) составляет не более 6 метров, то можно обойтись без стоек, в особенности если их не на что опирать.

В любом случае в центре необходимо установить коньковый брус, в котором будут сходиться противоположные ноги стропила. Поверх стен по периметру постройки укладывают подстропильный брус – мауэрлат.

В случае деревянных срубов его функции выполняет верхний венец. Для экономии рекомендуется под каждую ногу подкладывать одинаковые по сечению обрезки, а не использовать целый брус.

Мауэрлат необходимо крепить в армирующий пояс из бетона при помощи штырей или болтов. Крепление производится в вертикальном положении на глубину 40 см или на проволочных стяжках, которые необходимо закладывать уже на этапе возведения стен.

В месте, где должна быть произведена установка на мауэрлат, надо сделать выборку определенного размера и формы для укладки на подстропильный брус. Для придания дополнительной прочности узел крепят при помощи болтов, скоб или металлических накладок.

Для новых построек, усадка которых пока не завершена (в особенности это касается домов из бруса и бревна), рациональным выбором является система скользящих стропил.

Стропильная нога крепится не жестко, а с использованием пластины с прорезями. Через них вкрученные в стропильную ногу болт или саморез имеют свободный ход.

Стропила крепятся с помощью шарниров и на коньковом брусе. Благодаря этому они не выгибаются и не ломаются при усадке, а просто принимают соответствующую новой конфигурации несущих стен форму.

Висячие стропила

Поскольку висячая система по конструкции отлична от наслонной, технология установки стропил также будет другой.

Концы висячих стропил опираются на стены постройки или мауэрлат без применения промежуточных опор. Они используются в строениях с легкими стенами.

В системе данного типа стропильные ноги работают на сжатие и изгиб. Поскольку конструкция создает передающуюся стенам горизонтальную распирающую нагрузку, для ее уменьшения применяют деревянную или металлическую затяжку, соединяющую стропильные ноги.

При этом единственным передающимся на стену усилием является вертикальное давление кровли. Затяжка может располагаться у основания стропильной ноги или выше нее.

Ее прочность должна повышаться в прямой пропорциональности с высотой расположения. При пролете больше 8 м устанавливается стойка с подкосами (бабка).

Преимуществом стропил висячего типа является возможность перекрывать ими пролеты больших размеров.

В данном случае до связывания подстропильными и коньковым брусьями они представляют собой совершенно автономную систему. Стропильные ноги могут опираться как на мауэрлат, так и на несущую стену.

Если ширина пролета не превосходит 6 метров, в роли затяжки может выступать балка перекрытия.

Если размеры пролета больше, то появляется необходимость дополнительного монтажа бабок, откосов и ригеля.

Чтобы соединить затяжки и бабки, используют скобу, которую пропускают под нижней частью затяжки. Для других узлов применяются способы крепления, используемые при работе с наслонными стропилами.

Сборка конструкции

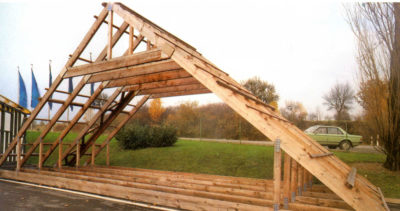

Размечать и даже собирать стропильную конструкцию лучше на земле – так намного безопаснее и удобнее: можно будет все необходимые детали сразу подогнать под один размер.

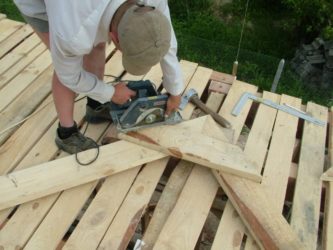

Предварительно распиливая детали стропил, рекомендуется по длине оставить хотя бы небольшой запас, чтобы в случае необходимости была возможность подогнать размеры по месту.

Чтобы разметить стропильные ноги, надо воспользоваться небольшим куском ровного кругляка (его надо затесать посредине) или бруса, по длине равного расстоянию между стенами постройки.

По его центру перпендикулярно набивают планку, длина которой будет равняться высоте отрезка от точки опоры стропил на стены до конька. Затем каждую из стропильных ног ставят на угол между вершиной поперечной планки и краем продольного бруса.

Строительным карандашом в верхней точке делают метку, обозначающую место будущей разделки. В случае висячих стропил аналогичным способом отмеряют затяжки.

При достаточно сложной структуре конструкции (наличии бабок, опор, подкосов) в течение разметки можно прихватить ее с помощью использования тонких реек.

После измерения и разметки всех стропил или даже разделывания и сборки их необходимо поднять на кровлю.

Хотя сборка на земле наиболее удобна, прочность конструкции не всегда настолько высока, чтобы выдержать возникающие при подъеме нагрузки.

Монтаж стропил производится в следующем порядке

Первым делом с обоих концов кровли надо установить крайние стропила. На данном этапе их крепление нецелесообразно, поскольку надо будет определить симметричность расположения.

Чтобы упростить процесс монтажа стропильной системы, можно при помощи временных креплений соединить балки с мауэрлатом.

Затем надо измерить скаты проектируемой кровли. Для этого используют бечевку, при помощи которой соединяются вершина одного стропила с нижним углом противоположного – сначала с одной стороны, затем с другой.

При этом необходимо следить, чтобы бечевки на каждом из скатов кровли перекрещивались в самой середине кровли и только слегка касались друг друга.

При другой геометрии следует скорректировать или расположение стропил, или всю стропильную конструкцию для достижения требуемого результата.

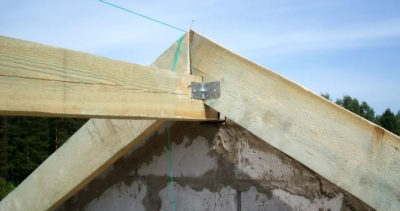

После завершения монтажа крайних стропил их вершины нужно соединить при помощи бечевки по той линии, где планируется прохождение конькового бруса.

По этому месту необходимо будет соединять все остальные стропила. До выставления целой системы их тоже рекомендуется сажать на временные крепления на случай возможной корректировки.

Расстояние между стропилами должно составлять от 60 до 80 см. Для облегчения монтажа новых стропильных ферм конструкцию удобно собирать на балках.

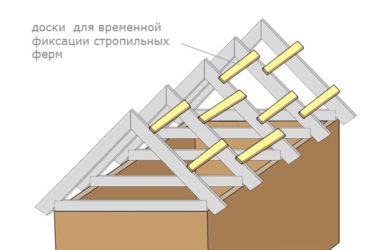

Между стропилами рекомендуется прибить доски для исключения их смещения относительно друг друга.

В завершение устанавливаются поперечные планки, подпорки.

Точность расположения конструкции проверяется описанным выше способом (при помощи бечевки).

После окончания монтажа всех стропил производится их окончательное крепление к стенам или мауэрлату, после чего брусья связывают при помощи конькового бруса, который пропускается под верхней частью стыка стропил.

Крепление всех элементов осуществляется при помощи саморезов.

Закончив эти работы, надо заняться обрешеткой. Ее набивают по внешней стороне.

В случае, когда в некоторых узлах стропило опирается на кладку стены, а не на дерево, необходимо под него подложить гидроизоляцию. Для этого используют рубероид, который укладывается в два слоя.

Это же правило относится к мауэрлату, подкосам, остальным деталям из дерева.

Перед началом строительства мансарды нужно обязательно сделать расчет стропильной системы мансардной крыши.

А расчет стропил двухскатной крыши доступен здесь.

А в этой статье https://rooffs.ru/accessories/fluger/delaem-sami.html есть фотогалерея флюгеров со всего мира.

Заключение

Стропильная система – основа кровли.
При расчетах прочности надо учитывать временные и постоянные нагрузки.
Лучший материал для стропил – сосновая древесина.
Стропила бывают наслонными и висячими.
Способ их крепления зависит от типа стропил.
До начала монтажа необходимо сделать разметки.
Работы лучше проводить на земле.
Монтаж стропильной системы начинают с крайних стропил, после чего устанавливают остальные.

про установку стропил:

Источник: https://rooffs.ru/stropilnye-sistemy/stropila/delaem-svoimi-rukami.html

Изготовление стропил самостоятельно

Строя небольшой дом, гараж или хозяйственную постройку, не обязательно нанимать профессиональных строителей. Большую часть работ можно выполнить своими силами. Даже, если речь идет о такой сложной конструкции, как стропильная система. Даже часть материалов, а точнее элементов, можно сделать своими руками. Например, стропила. Этот элемент является главным в конструкции крыши. А как можно сделать стропила своими руками? Какие нюансы существуют и как избежать ошибок? Об этом и пойдет речь чуть ниже.

Какой материал выбрать

Сделать стропила на дом своими руками – это вполне выполнимая задача. Но прежде чем к ней приступить, необходимо подобрать подходящий материал. Именно от этого будет зависть весь ход дальнейших работ.

А какие варианты материала для стропил используются? Для этого может быть использовано следующее:

Железобетонные изделия. Такой вариант применяется при строительстве больших промышленных объектов. Сделать подобные стропила самостоятельно невозможно. Да и использование их в возведении частных домов не практикуется.
Железо. Металлические стропила сделать своими руками вполне возможно. Но у них есть множество недостатков. Во-первых, металл боится коррозии. Во-вторых, подобные стропила будут весить очень много. А это мешает сделать монтаж самостоятельно без привлечения техники.
Древесина. Именно этот материал чаще всего используется при возведении стропильной системы частного дома. Древесина легко поддается обработке. Поэтому сделать стропила своими руками будет достаточно легко.

Именно дерево и используется для строительства. Но и у этого материала есть несколько вариантов. Древесину можно встретить в виде бревен, брусьев и досок. А что лучше использовать для стропил? Тут многое будет зависеть от самой конструкции. А точнее от размеров и требуемой прочности.

Бревна, в виду своей тяжести и громоздкости, используются для стропил редко. Исключения может составить только односкатная крыша. И то в этом случае для стропил применяют тонкие бревна от молодых деревьев.

Брусья и доски – это совсем другое дело. Именно их и используют для того, чтобы сделать стропила для крыши. Брусья применяют в тех случаях, когда конструкция большая по размерам. При этом нагрузки от осадков, и вес кровельного материала достаточно велики. Доски используются для стропил в тех случаях, когда крыша небольшая по размерам. При этом они могут применяться по одиночке или спаренными.

Выбор древесины

Изготовление стропил – это ответственное дело. От него будет зависеть прочность всей конструкции крыши, поэтому нужно обращать внимание на все мелочи. Прежде чем приступить к изготовлению стропил, следует запастись материалом. Как уже было сказано выше лучше всего для этого подойдет древесина.

А какую породу лучше выбрать? Из какого дерева можно сделать прочные и долговечные стропила? Для работы можно использовать следующее:

Сосна. Именно этот вариант чаще всего применяется при возведении стропильной системы крыши. У сосны есть множество преимуществ. Во-первых, такая древесина пропитана смолой. Это позволяет защитить ее от внешних воздействий. Во-вторых, материал мягкий, и сделать из него стропила своими руками будет легче. Еще один плюс – сосна недорогая древесина. А это значит, что можно сэкономить;
Ель – это еще один из распространенных материалов для изготовления стропил для крыши. Такая древесина прочная, легкая и хорошо поддается обработке. Но у ели есть небольшой недостаток. Она более подвержена внешним воздействиям, чем сосна;
Чтобы сделать стропила можно использовать дуб. Материал прочный и хорошо обрабатывается. Но дуб стоит очень дорого. Его лучше применить для изготовления мауэрлата.

Стропиловка может быть выполнена и из других материалов. Например, можно применить бук. Эта древесина прочная и долговечная, но стоит она дорого и плохо поддается обработке. Если вы выбрали осину, то следует помнить о некоторых ее недостатках. Самое главное – эта древесина часто гниет изнутри.

Самый оптимальный вариант, по мнению большинства профессионалов – это сосна. Древесина достаточно распространенная, ее будет легко купить. Но самое главное – это ее долговечность и легкость в обработке. Из сосны можно легко самостоятельно сделать стропила и другие элементы конструкции крыши.

Есть еще один современный вариант. Для изготовления стропил можно применить клееный брус. У такого материала есть несколько преимуществ. Во-первых, он не поддается деформации. Во-вторых, обладает стандартными размерами, что значительно облегчает подгонку стропил. Но клееный брус используют редко. Этот материал новый, да и стоит он недешево.

Очень важно отнестись к качеству приобретаемой древесины. Конечно, все знают, что приобретать брусья или доски со следами гниения не стоит. Но, кроме этого, следует обращать внимание на влажность древесины. Этот параметр не должен превышать 10-15 процентов. В противном случае стропила будут коробиться, и крыша скоро потребует ремонта.

Какие размеры выбрать

Если древесина выбрана, то перед покупкой следует разобраться с еще несколькими параметрами. Чтобы сделать стропила правильно, нужно определиться с их сечением и длиной. Оба параметра определяются путем расчетов.

Чтобы определить длину стропил, следует узнать высоту расположения конька и ширину дома. Кроме того, следует определиться и с конструкцией крыши. В двухскатной стропильной системе все стропила будут одинаковой длины. Но если используется четырехскатный или вальмовый вариант, то элементов с разными размерами будет очень много. Прежде всего, следует составить чертеж. После этого можно легко посчитать, сколько стропил понадобиться и какие у них будут размеры.

Для расчета сечения элементов нужно узнать, какая нагрузка будет оказывать влияние на крышу. Эту информацию можно узнать, сложив следующие значения:

вес кровельного материала. При этом следует учитывать фактор утепления. Если теплоизоляционный слой использовался, то его вес также следует прибавить;
масса всего оборудования, которое будет смонтировано на стропильной системе крыши. Это может быть система вентиляции, различные трубы, антенны и телевизионные тарелки;
также следует прибавить нагрузку от атмосферных осадков. Тут, главным образом, высчитывается вес снегового покрова. Этот параметр будет зависеть от количества выпадающих осадков в зимний период, и угла наклона скатов;
еще один вид нагрузки – это влияние ветра.

Чтобы посчитать последние два параметра правильно, следует воспользоваться специальными погодными картами. В них указывает и сила ветра, и его преобладающее направление, а также толщина снегового покрова, подробнее читайте здесь и тут.

Узнав, какую нагрузку должны выдерживать стропила, можно высчитать их сечение. В интернете есть множество таблиц. В них указываются несущие возможности стропил, в зависимости от используемого при изготовлении материала, длины и сечения. С их помощью можно легко подобрать искомый параметр. Единственное, что еще нужно учитывать при расчетах – это шаг установки стропил. Чем они ближе расположены друг к другу, тем меньше сечение можно использовать.

Стропильная система крыши: устройство конструкции и составные узлы двухскатной крыши с мансардой своими руками: Пошагово +Фото

Стропильная система своими руками может быть двух основных типов: наклонная и висячая. Необходимый вам тип выбирается в зависимости от характерных особенностей конструкции дома. Стропильная система крыш в частных домах является главным элементом строения. При строительстве крыши своими руками вам нужны будут определенные знания. Схемы сооружения и установки кровли идут в несколько этапов. Проектирование крыши лучше всего доверить специалистам.

Что такое стропильная система?

Стропильная система для каркасного дома включает в себя кровельную конструкцию, имеющую различные параметры и особенности установки. Основа любой кровли – это стропильные ноги. Именно они формируют скат крыши. Нужны в этой системе и вертикальные опоры. Эти детали и элементы передают часть нагрузки на стены и колонны.

Также необходимы будут подкосы и наклонные детали. В стропильной системе затяжка используется только для уменьшения усилия при распоре. Данная деталь соединяет стропильные ноги между собой. Форму лучше выбирать треугольную, так как она будет отличаться высокой прочностью.

Подготовительные работы перед установкой стропильной системы

Монтаж и установку стропильной системы своими руками принято начинать с подсчетов и предварительных работ.

Для установки вам могут понадобиться строительные инструменты и элементы, а также специальный материал.

Профессионалы рекомендуют первоначально продумать план строения и возведения стропил. Для правильно просчитанных параметров стропильных ног, вам нужно будет обратиться к архитектору.

При желании своими силами установить стропильные ноги, вам нужно будет произвести расчет самостоятельно. Ниже мы напишем параметры, которые необходимо учесть при расчете и изготовлении стропильной системы своими руками:

Материал и монтаж стропильной системы своими руками

Основным материалом для строительства стропильной системы своими руками является древесина хвойной породы. Дерево легко поддается различной обработке и имеет приемлемую цену. И не стоит забывать, что данный материал требует тщательного ухода специальными антисептическими средствами от влаги и плесени. Отличным выбором для изготовления стропил является деревянный брус.

Многие задаются вопросом, почему дерево лучше металла? Дело в том, что стропила из дерева легко монтировать и качество у данной стропильной системы будет намного лучше. Главное из основных требований при строении крыш – это прочность, а дерево отличается именно прочностью и качеством. Помимо этого, установка крыши на основе металла дело довольно хлопотное.

Для защиты крыши от ржавчины вам нужно будет купить хорошее антикоррозийное покрытие.

Инструменты, необходимые для установки стропильной системы

Перед установкой стропильной системы, вам следует приобрести необходимые инструменты, такие как:

молоток и гвоздодер;
карандаш для нанесения отметок;
пила и топор;
дрель, кернер и рулетка.

Необходимы также будут болгарка и строительный уровень. И только после покупки всех необходимых инструментов вы можете смело начинать работу.

На первом этапе монтажа стропильной системы своими руками идет подготовка поверхности стен и перекрытий. Стены не всегда отличаются ровностью.

Существуют определенные расхождения, даже если вы визуально не видите этого. Кроме того, размер расхождения будет увеличиваться с каждым рядом, что не совсем хорошо для строения стропильной системы.

Для точного определения расхождений используют строительный уровень. Поэтому перед установкой крыши нужно выполнить все замеры, и выявить все расхождения.

Установка стропильной системы своими руками

Есть много способов сборки и установки стропильной системы. Например, стропила висячей конструкции монтируют с помощью ферм.

При этом необходимо обязательно выполнить чердачное перекрытие. Т.к., собрав всю конструкцию на земле, будет очень тяжело поднять ее на крышу из-за ее огромных габаритов.

Для установки, вам нужно будет взять готовый шаблон из легкого строительного материала.

Главным достоинством этого способа является простота установки. Крыша получится красивой и ровной.

Намного проще выполнить конструкцию наклонных стропил. Хотя, здесь тоже будет необходим шаблон. Как правило, установка производится путем собирания отдельных деталей и элементов. А сама работа идет в несколько основных этапов.

Первоначально вам нужно установить крайние фронтовые детали. Выставлять их следует строго по уровню. После этого установите между ними шпагат. За счет его крепости обеспечивается хорошая натяжка, а это очень важно в этой работе. После устанавливаются все детали и элементы стропильной системы. Стропила стягивают до момента монтирования обрешетки.

Стропильная система содержит в себе коньковые и боковые прогоны, стропильные фермы, диагональные детали и брус, при помощи которого выравнивают углы.

Главным этапом в установке крыш считается вся конструкция ферм. Обычно она включает в себя стропила и фермы. И лучшим вариантом стропильной системы считается треугольная конструкция. Для этого используют стропила и связующий брус. Данная система является очень прочной и надежной.

Установка стропильной системы для дома не составит особых трудностей, самое главное, что необходимо запомнить – следуйте инструкции по установке, и тогда все обязательно получится.

Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Источник: https://domsdelat.ru/krisha/stropilnaya-sistema-kryshi-doma-svoimi-rukami-sovety.html

Стропильная система своими руками. Монтаж стропильной системы своими руками

Сооружение кровли небольших построек, таких как дачный домик, хозяйственный блок, сауна может быть выполнено без привлечения специалистов, своими силами. Но, прежде чем приступить к работе, следует ознакомиться с основной информацией и с правилами, согласно которых осуществляется монтаж стропильной системы своими руками.

Стропильная система своими руками. Основные детали конструкции крыши

Обычная двускатная крыша представляет собой конструкцию, собранную из нескольких деталей.

Мауэрлат: изготавливается из бруса сечением 100×100 или 150×150 мм. Укладывается поверх несущих стен и крепится анкерными болтами. Между материалом стены и брусом устраивается гидроизоляция. Мауэрлат предназначен для равномерного распределения нагрузки на стены по всему периметру здания.
Стропильные ноги: сечение бруса для них выбирается в зависимости от планируемой нагрузки — 100×150 или 50×150 мм. Они соединяются в верхней точке треугольной конструкции (фермы) двускатной кровли. Для создания кровли в ряд устанавливается несколько ферм на расстоянии 0,6 м друг от друга (максимум – 1,2 м).
Конек (коньковый брус): соединяет стропильные ноги в наивысшей точке. Стропила крепятся к коньку по бокам. При необходимости устанавливаются вертикальные подпорки, поддерживающие коньковый брус снизу. В некоторых случаях конек может быть сформирован двумя досками, прикрепленными в верхней части стропил по обеим сторонам.
Стойки: вертикально установленные брусья, предназначенные для распределения веса кровли на несущие внутренние стены. В верхней части крепятся к прогону, в нижней – к лежню.
Прогон – горизонтальный брус, который крепится во внутренней части стропильных ног, соединяя их середины друг с другом. С его помощью конструкция кровли становится более прочной.
Подкосы: наклонно расположенные детали для дополнительного укрепления стропильных ног. Устанавливаются между стропилами и стойками каждой фермы.
Затяжка: соединяет стропильные ноги в нижней части, является основанием фермы. Необходима для повышения прочности конструкции треугольника фермы.
Лежень: служит опорой для центральных стоек. Необходим в случае установки стропильной системы наслонного типа. Укладывается поверх средней несущей стены. Сечение лежня — 100×100 мм.
Обрешетка: различают сплошную и с зазорами. Первая представляет собой листы влагостойкой фанеры или OSB (реже – доски, уложенные встык). Обрешетка с зазорами – брусья или доски, уложенные поперек стропил с определенным шагом (зависит от вида кровельного материала).

Стропильная система двухскатной крыши своими руками может быть сооружена двумя способами:

с использованием наслонных стропил, что предполагает их опирание не только на конек и мауэрлат, но также с помощью прогонов – на среднюю несущую стену;
с применением висящих стропил.

Стропильная система крыши своими руками может быть сооружена вторым способом, так как он удобен для небольших сооружений (шириной не более 10 м), без средней несущей стены.

Стропильная система двухскатной крыши своими руками пошагово

Совет: работу следует начинать на земле. Это позволит частично собрать конструкцию с минимальными затратами сил и времени.

Последовательность действий при монтаже.

Из заранее заготовленных брусьев собирают первую ферму. Проверяют все размеры: этот треугольник будет служить шаблоном для других копий.
В точном соответствии с первой конструкцией изготавливают необходимое количество ферм. Крепят ригели и затяжки.
Поверх несущих стен по всему периметру строения укладывают 2-3 слоя гидроизоляционного материала (используют толь, рубероид).
Укладывают и крепят шпильками (либо анкерными болтами) брусья мауэрлата.
По одной все фермы поднимают на стены, устанавливают на свои места вертикально и временно фиксируют подпорками.
Крепят стропильные ноги к мауэрлату.
Устанавливают коньковый брус. Вначале крепят его к вершинам крайних ферм, проверяя их вертикальное положение. После этого конек соединяют с остальными фермами.
Для того чтобы конструкция была более жесткой, устанавливаются уклоны и верхние затяжки.

Крепление деталей висячих стропил

Важно: для эффективного отведения дождевой воды нижний край стропил должен образовывать свесы шириной не менее 0,6 м.

Способы крепления стропильных ног к мауэрлату:

с помощью металлических уголков, приставляемых к стропилам с двух сторон;
с помощью гвоздей;
используя стальные скобы.

Способы крепления стропильных ног к коньковому брусу

Примечание: для надежного упора стропильной ноги в брус мауэрлата к нижней части стропил крепится подшивной брусок либо выполняют запил.

Установка стропильной системы руками завершается монтажом обрешетки. Для этого выполняют следующее.

Шаг обрешетки для металлочерепицы

С внешней стороны поверх стропильных ног настилают гидроизоляционную мембрану и крепят ее строительным степлером. Вначале укладывают материал на нижнюю часть стропил, затем – выше, обязательно с минимальным нахлестом 0,2 м.
Поверх стропил набивается контробрешетка – брусья, необходимые для обеспечения воздушного зазора между кровельным материалом и мембраной. Зазор обеспечит вентилирование подкровельного пространства.
В зависимости от того, какой кровельный материал будет применяться, выбирается шаг обрешетки. На стропильных ногах, образующих фронтоны кровли, ставятся отметки на равном расстоянии друг от друга.
По отметкам набиваются гвозди, между которыми натягивается шнур.
По уровню, отмеченному шнуром, крепятся рейки (доски) горизонтальной обрешетки.

Элементы обрешетки и кровли в области карнизного свеса

Важно: прежде чем крепить кровельный материал, стропильную систему и обрешетку рекомендуется обработать антисептическим средством и антипиренами.

Вашему вниманию подробная наглядная инструкция о том, как монтируется стропильная система своими руками: видео с пояснениями специалиста.

Односкатная стропильная система своими руками

Для устройства кровли небольших хозпостроек часто используют односкатную стропильную систему. Это объясняется достоинствами конструкции:

простота монтажа;
экономичность: для строительства требуется минимум материалов;
малый вес крыши (важно для легких каркасно-щитовых сооружений);
устойчивость к ветровым нагрузкам.

Если проявить изобретательность, можно соорудить оригинальную односкатную крышу. Убедиться в этом поможет фото загородных домов.

Монтаж односкатной кровли может быть выполнен одним из двух способов.

Установкой стропил непосредственно на стены, различие по высоте которых позволяет получить необходимый угол уклона.
С помощью ферм, собранных в виде треугольника, основными деталями которого являются стойка, балка и стропило. Такой способ используют для построек со стенами, расположенными на одном уровне.

Совет: для хозпостроек предпочтительнее второй способ, так как он позволяет выполнить монтаж с минимальными затратами древесины. Установку стропил на стены проще выполнить самостоятельно.

В том случае, если расстояние между стенами слишком велико, работа выполняется с соблюдением следующих правил.

Устанавливаются дополнительные упоры для равномерного распределения нагрузки.
На опорные стены укладывается и крепится мауэрлат. Способ крепления зависит от материала, из которого возведена стена. Для пеноблоков используют арматуру, для кирпичных сооружений – сталистую проволоку, а для бревенчатого строения – анкерные болты.
При длине стропильных ног более 4,5 м необходимо предусмотреть установку подстропильных ног.
Для опоры подстропильных ног необходимы балки перекрытия. Шаг между балками должен соответствовать шагу установки стропил.

Подробнее о том, как в данном случае монтируется стропильная система крыши своими руками: видео вашему вниманию.

Мансардная стропильная система своими руками

Для того чтобы увеличить жилую площадь дома, используют подкровельное пространство, называемое мансардой. Стропильная система мансардной крыши своими руками сооружается с учетом особенностей помещения верхнего уровня и по следующим правилам.

Если мансарда будет разделена на несколько комнат, необходимо предусмотреть установку мансардного окна специальной конструкции в каждой из них. Для единого пространства достаточно окон, установленных во фронтонах.
Площадь окна должна возрастать при увеличении уклона кровли.
Ширину окон рассчитывают так, чтобы она была несколько меньшей расстояния между стропильными ногами.
Для более эффективного использования пространства под кровлей предпочтительнее ломаная кровля.
Углы наклона нижних скатов ломаной кровли – в пределах 45-80°, верхних (относительно горизонтальной затяжки) — 30°. Высота потолка мансардного яруса не должна быть меньшей 2 м.
Для того чтобы увеличить жесткость конструкции, боковые стропильные ноги укрепляют с помощью подкосов.
Для небольших сооружений ферма стропильной системы мансардной крыши собирается из минимального числа деталей. На балки перекрытия устанавливаются стойки, к которым крепятся боковые стропила. Поверх стропил монтируется затяжка и затем – висячие стропила.
Для соединения деталей стропильной системы применяются гвозди 150-200 мм длиной, а также шпильки с резьбой и гайками для затяжки.
Свес кровли должен быть максимально большим, но при его проектировании учитывается сила ветра в районе строительства. Увеличенная парусность может привести к разрушению, избежать которого можно, увеличив сечение балок.

Сборку стропильных ферм небольших зданий выполняют на земле, после чего их поднимают и устанавливают поверх заранее уложенных балок. Для крупногабаритных строений необходима подъемная техника. Монтажные работы предполагают следующий порядок действий.

Укладываются балки перекрытия.
Устанавливаются стойки.
Монтируются затяжки и временные подпорки для поддержки ферм в вертикальном положении.
Устанавливаются стропильные ноги в нижней, а затем – в верхней части.
Крепятся укосины.

Для того чтобы геометрия всех ферм совпадала, между контрольными точками элементов натягивается шнур, по которому выравнивают детали. Запилы, необходимые для надежного соединения брусьев, дублируют на всех фермах системы с помощью шаблонов.

Мансардное окно

Важно: для монтажа стропильной системы допускается использовать древесину качеством не ниже второго сорта.

Пользуясь рекомендациями и правилами, указанными в статье, вы сможете своими руками выполнить монтаж стропильной системы.

Стропильная система своими руками

0.00 / 5 5
1 / 5
2 / 5
3 / 5
4 / 5
5 / 5

Источник: http://recn.ru/stropilnaya-sistema-svoimi-rukami

Стропильная система крыши своими руками: Инструкция и

Стропильная система – основа крыши, от нее зависит надежность и прочность кровли, ее способность противостоять осадкам и ветру. Конструкция стропильной системы определяется формой крыши и особенностями планировки дома, а также применяемыми материалами. Стропильная система, возводимая своими руками, обычно выполняется из дерева, но возможно применение и других материалов, например, металлического профиля.

Стропильная система своими руками

Виды стропил и их применение

Выбор стропильной системы – ответственный шаг, требующий знания конструкции каждого из видов кровли. Стропила могут быть:

Наслонные стропила, опирающиеся на коньковый прогон и мауэрлат. Применяются при возведении односкатной, простой двускатной крыши, а также как один из элементов вальмовой и ломаной мансардной крыши.
Скользящие стропила – разновидность наслонных стропил, применяемая для деревянных строений, дающих большую усадку. Их отличием является скользящее крепление стропил к мауэрлату, что позволяет компенсировать усадку стен без деформации кровли.
Висячие стропила – система из стропил, стянутых ригелями или затяжками, обычно применяется при строительстве простой двускатной крыши, а также в качестве верхних стропил мансардной крыши. В висячей стропильной системе коньковый прогон отсутствует, и в верхней части симметричные стропильные ноги опираются непосредственно друг на друга.
Накосные стропила, иначе называемые угловыми или диагональными. Применяются для выполнения трехскатной или четырехскатной крыши, а также для кровли со сложной геометрией.

Элементы стропильной системы

Любые стропила предназначены для распределения и передачи нагрузки кровли на стены дома. Основными элементами, на которые опираются стропила, являются:

Мауэрлат – брус, закрепленный на верхней плоскости стен по периметру всего дома;
Лежни – опорные брусья, уложенные на внутренние несущие перегородки или колонны;
Балки перекрытия верхнего этажа;
Стойки и опоры;
Прогоны – горизонтальные опорные элементы, уложенные вдоль оси крыши на стойки.

Стропильная ферма состоит из следующих элементов:

Стропильные ноги – доски или брус, образующие контур крыши и уложенные с определенным шагом;
Затяжки или ригели – горизонтальные элементы, стягивающие парные стропильные ноги между собой;
Подкосы – опоры, поставленные под углом и поддерживающие стропильные ноги;
Кобылки – доски, закрепленные на нижнем конце стропил и образующие свесы крыши;

Нарожники – короткие стропила, опирающиеся на диагональные стропила в вальмовой крыше.

Варианты крыш с висячими и наслонными стропилами

Все эти элементы в частном строительстве обычно выполняют из дерева – бруса или доски хвойных пород, высушенного естественным образом. Дерево пропитывают антисептиком, что позволяет продлить срок его службы. Толщина и сечение элементов определяется расчетом.

Технология выполнения наслонных стропил

До начала строительства необходимо выполнить эскиз крыши и рассчитать ее размеры. Сечение и шаг стропил, а также необходимость установки дополнительных опор и подкосов также определяются расчетом.
Укладывают и выставляют опорные элементы: мауэрлат, лежни и балки перекрытий, стойки, коньковый и промежуточные прогоны. Подробно эти операции описаны в статьях, посвященных различным типам крыши:
Изготовляют шаблон стропил. Для этого берут доску с шириной, соответствующей расчетной длине стропил, с такой же шириной, но с меньшей толщиной – она легче и ее проще точно подогнать по месту.
Доску прикладывают к месту установки крайнего стропила одним концом к коньковому прогону, другим – к мауэрлату.
В верхней части шаблона размечают верхний запил. Форма запила должна быть такой, чтобы доска ложилась на коньковый прогон и при этом плотно прилегала к противоположному стропилу. Глубина запила должна составлять не более 1/3 ширины доски.
После выпиливания верхнего запила шаблон еще раз прикладывают по месту и размечают нижний запил – он должен опираться на мауэрлат, не оставляя больших зазоров. Конец шаблона опиливают под углом так, чтобы срез находился в вертикальной плоскости.

Схема соединения мауэрлата со стропильной ногой
Полученный шаблон прикладывают в месте установки всех стропильных ног, проверяя, нужна ли будет подгонка по месту. Если шаблон подходит идеально (что случается редко) можно сразу изготовить необходимое количество стропильных ног. Если же нужна корректировка нижнего запила, то по шаблоны вырезают только верхнюю часть каждого стропила, а нижний запил каждый раз делают по месту.
Стропила ставят с установленным расчетом шагом. Обычно он составляет от 50 до 120 см и зависит от типа кровельного покрытия, а именно от его тяжести, и от ожидаемой снеговой нагрузки. Наиболее тяжелыми покрытиями являются шифер и керамическая черепица, но они в настоящее время применяются редко. Чаще выбор делается в пользу более современных, легких и надежных материалов: металлочерепицы, ондулина, мягкой кровли. Для них шаг стропил можно выбрать около 100 см, не выполняя сложных расчетов.
Сначала устанавливают стропила со стороны фронтонов. Стропильную ногу опирают на коньковый прогон и мауэрлат и закрепляют на два гвоздя 100-150 мм в каждом узле крепления. Установив стропильную пару, дополнительно скрепляют ее: в верхней части с помощью накладок из металла и саморезов с одной стороны и уголков с ребром жесткости с другой, в нижней части – скобами или также на уголки.
Руководство по креплению стропильной ноги к мауэрлату
После установки стропил с обоих фронтонов крыши между ними натягивают бечевку и выравнивают остальные стропила по ней. Крепление стропил производят аналогично.
Устанавливают подкосы, если того требуют результаты расчета. Подкосы выполняют из того же материала, что и стропила. Прикладывают доску подходящей длины под нужным углом к стропилу и размечают нижний запил. Важно учесть, на что будет опираться подкос: на балку перекрытия или на лежень, от этого зависит форма нижнего запила. После выполнения нижнего запила подкос ставят по месту и отмечают линию отреза по стропилам. Подготовленный подкос ставят враспор между балками и стропилами и закрепляют с помощью металлических накладок или уголков.

Установка подкосов на крыше

Технология выполнения висячих стропил

Устанавливают мауэрлат и балки перекрытия. Висячая стропильная система не имеет вертикальных и горизонтальных опор, поэтому стойки и прогоны ставить не нужно. Для удобства размечают центр крыши, по которому будет проходить конек, с помощью временно прибитых по центрам фронтонов досок. Один край доски должен обозначать центр крыши. На досках отмечают высоту крыши по коньку.
Выполняют шаблон. Для этого доску прикладывают нижним концом к мауэрлату, а верхним – к отметке высоты крыши.
Размечают верхний запил по краю доски, обозначающему центр крыши, и нижний, по мауэрлату, не более чем на 1/3 ширины доски. Прикладывают шаблон с обеих сторон, уточняя симметричность стропил.
По шаблону выполняют необходимое количество стропильных ног. Раскладывают их попарно. Две стропильных ноги, образующие ферму, ставят верхними срезами друг к другу и скрепляют накладкой из металла или косынкой из доски на саморезы или шпильки. Нижнюю часть крепят к мауэрлату на уголки и саморезы и гвозди.

Технология выполнения висячих стропил
Устанавливают затяжки (ригели) – доски необходимой длины, стягивающие стропильные ноги и не позволяющие им разъезжаться в стороны. Количество и высота расположения ригелей определяется расчетом и конструкцией крыши, они не должны мешать проходу по чердаку, если там планируется делать жилое помещение или склад. Крепление затяжек осуществляют н шпильки. Так устанавливают все стропильные фермы, подпирая их с помощью укосин.
Способы крепления стропил к затяжкам

Технология выполнения вальмовых диагональных стропил

Поскольку стропила для вальмовой крыши устанавливают диагонально, обычные способы их крепления не подходят. К тому же нагрузка на диагональные стропила значительно выше, чем на наслонные или висячие, поэтому материал для их выполнения должен иметь большее сечение. Можно использовать брус толщиной от 100 мм, однако практика показывает, что удобнее выполнить эти стропила из двух сложенных и скрепленных досок стандартной толщины.
Диагональные стропила верхним концом опирают на стойки, нижним – на сходящиеся под прямым углом брусья мауэрлата.
Их размечают по месту, и основной их особенностью является то, что запилы выполняют не перпендикулярно к плоскости доски, а под углом в 45 градусов. При выполнении стропил из срощенных досок выполняют сначала одну сторону с косыми запилами, потом вторую, в зеркальном отображении.
Доски стягивают между собой на саморезы, гвозди или шпильки. Закрепляют вальмовые стропила с помощью накладок и саморезов.

Стягивание досок (Вальмовых стропил) с помощью саморезов

Лучше понять основные приемы возведения стропильной системы своими руками поможет видео.

При выполнении любой стропильной системы своими руками важно тщательно закреплять все узлы и соединения и помнить, что крыша – это основная защита вашего дома от ненастья. Поэтому важно не только сделать качественный каркас, но и выбрать подходящий кровельный материал, например, профнастил, и правильно уложить его.

Стропильная система крыши своими руками: Инструкция и Ссылка на основную публикацию

Источник: https://StroyVopros.net/kryisha/stropilnaya-sistema-svoimi-rukami.html
