Как собрать стропильную систему двухскатной крыши?

В этой статье:

Стропила двухскатной крыши — устройство, монтаж и расчет

Двускатную крышу используют для различных деревянных домов. Собрать конструкцию можно даже своими руками, так как она простая, в отличие от четырехскатной или мансардной. Основные строительные материалы для монтажа это доски и балки из бруса или бревна. Прочтя статью до конца, читатели узнают, какие основные элементы имеет каркас двухскатной крыши, и как собрать ее своими руками и сделать расчет сечения и длины балок. Про устройство других видов крыш деревянного дома можете узнать тут.

Основные элементы, из которых состоит каркас двухскатной крыши

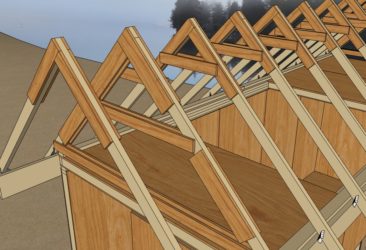

Стропильная система двухскатной крыши под строительство дома из бруса состоит из: стропильной ноги, мауэрлат, кобылки, конька, подкосов, стоек и обрешетки. Для того чтобы собрать своими руками нужно представлять конструкцию полностью. Подробнее о каждом элементе поговорим ниже.

Мауэрлат

Мауэрлат в каркасе двухскатной крыши

Мауэрлат- это основная несущая часть конструкции каркаса двускатной крыши. Состоит она из бруса, располагающегося по всему периметру дома, на несущих стенах.Под строительство дома из клееного бруса или другого вида пиломатериалов крепиться при помощи привязки и металлических скоб.

Через мауэрлат нагрузка со всей стропильной системы переходит на несущие стены дома. Размер мауэрлата для деревянного дома подойдет 100х100 мм или 150х150 мм. Используют для этого узла хвойные породы древесины. Перед укладкой брус обрабатывают антисептиком и гидроизолируют при помощи битумной ленты.

Стропильная нога

Из стропильных ног собирается основной контур будущей крыши. Для каркаса крыши деревянного дома используют материал сечением 50х150 или 100х150 мм. Укладываются стропильные ноги в форме треугольника. На стропильных ногах держится вся система, и от качества материала зависит, выдержит ли крыша ветровые и снежные нагрузки.

Вес всей конструкции крыши через ноги передается на мауэрлат. Стропильные ноги монтируют с шагом 60-120 см, в зависимости от тяжести и крепления будущей кровли. Чем она тяжелее, тем чаще шаг монтажа ног стропильной системы.

Конек

Конек — это соединительная балка двух стропильных частей ската в верхней части. Он монтируется строго горизонтально на соединении ног.

Для деревянной двускатной крыши в качестве конька используют брус сечением 100х100 мм. Его предварительно обрабатывают антисептиком.

Кобылка

Кобылка в стропильной системе

Кобылка это элемент, который играет роль свеса крыши. Эту часть крепят к стропильной ноге, если ее длины не хватит для формирования свеса минимум 200 мм. Если стропильной ноги хватит, то можно не монтировать кобылку.

Для монтажа используются доски меньшего размера и сечения чем ноги. Кобылка делает монтаж каркаса проще, так как балки для ног уже не нужны большой длины. Если крыша собирается своими руками, то специалисты рекомендуют выбрать именно такой вариант.

Лежень

Это брус, который располагают на внутренних несущих стенах сруба горизонтально. На лежень приходиться основная нагрузка от стоек стропильной системы, а он передает ее несущей стене.

В монтаже используется материал сечением в 100х100-150х150 мм.

Стойки

Стоки крепятся вертикально от конька к внутренней несущей стене. Для их изготовления используют материал сечением 100х100-150х150 мм после расчетов. В стропильной системе они играют роль перераспределения нагрузки от конька к несущей стене.

Затяжки

Затяжки, соединенные с ногами каркаса имеют форму треугольника. Это крепежный элемент в системе. Именно благодаря затяжкам ноги не разбегаются в разные стороны под давлением конструкции и кровли.

Подкосы

Подкосы состоят из кусочков досок монтированных под углом. С помощью подкосов нагрузка от стропильных ног перераспределяется к несущим стенам. В соединение с затяжками подкосы образуют фермы. Ферма состоит из нескольких подкосов и одной затяжки. Используют фермы для передачи нагрузки, если пролеты слишком большие.

Обрешетка

Устройство обрешетки крыши

Делают обрешетку из досок или не толстых брусков. В стропильной системе обрешетка крепиться перпендикулярно ногам к ним. При помощи обрешетки нагрузка от кровельной конструкции (кровля, утепление, пароизолятор — как правильно утеплить крышу дома читайте тут), ровно распределяется по всем стропильным ногам. Еще одна функция обрешетки это соединение стропильных ног между собой в единую систему. В качестве обрешетки подойдет даже не обрезная доска. Но предварительно нужно счистить с нее кору.

Если кровля будет рулонная, например битумная, то вместо досок в качестве обрешетки используют листы фанеры. Так подложка под кровлю приобретает жесткую и ровную поверхность, по которой легко раскатать тот же рубероид.

Все перечисленные части каркаса двухскатной конструкции перед монтажом просушивают и обрабатывают антисептическими пропитками, делать это можно своими руками. В противном случае стропильная система быстро загниет.

Какой бывает стропильная система для двухскатной крыши

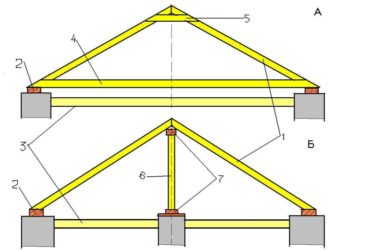

Контракция стропила для двускатной крыши под строительство дома из профилированного бруса может использоваться насланная или висячая.

Висячая конструкция

Эта система имеет конструкцию, опирающуюся на боковые несущие стены сруба. Но при этом стропила негативно взаимодействуют со стенами, распирая их. Чтобы избежать этого в каркасе двухскатной крыши ноги стягиваются специальными затяжками. Затяжки и ноги формируют треугольное крепление, которое имеет жесткие ребра, и конструкция не деформируется со временем.

В стропильной конструкции роль затяжек могут играть балки перекрытия. Так конструкцию можно будет использовать как мансарду. Для большей прочности сверху стропильной части тоже устанавливают затяжку не ниже 50 см от конька крыши.

Делать такую конструкцию нужно если пролет между несущими стенами сруба не более 10 см. Если этот пролет больше и между ним есть несущая стена, которая делит его на пополам, то висячую систему можно монтировать

Наслонные конструкции

Наслоная система стропил устанавливается на сруб с любым пролетом. Ее особенность в опорной балке, которую располагают посередине в пролете стен. Использовать такую конструкцию целесообразно при расстоянии между несущими стенами более 10 м.

Если между основными несущими стенами есть несущая колонна, то можно использовать чердачный вариант наслоных стропил. При этом стропила будут присоединены к колонне, а между колоннами делают дополнительные стропила. Но делать ее без определенных навыков сложно.

Как рассчитать стропила крыши

Перед тем как начать делать каркас крыши своими руками, нужно высчитать длину и толщину балок.

Расчет сечения балок

Сечение стропильных балок напрямую связано с их длиной и шагом крепления. Для определения соотношения этих показателей существуют специальные калькуляторы с помощью которых не сложно произвести расчет и ГОСТы.

Расчет соотношение длины и сечения балок в виде таблицы:

Длина стропильной балки, мСечение используемого материала, ммШаг стропильной ноги, мБрус или доскаБревно

От 1-3	80х100, 90х100, 90х160	100, 150, 160	1 – 1,35
От 3-4	80х160, 80х180, 90х180	160, 180	1,40 – 1,70
От 4-5	80х200, 100х200	200	1,40 – 1,75
От 5-5,8	100х200	200	1,10 – 1,40
От 5,9-6,5	120х220	240	1,10 – 1,40

Судя по цифрам, если длина стропила большая, то расстояние межу ними уменьшается, а сечение увеличивается. Если взять стропила меньшего сечения и не произвести нужный расчет, то с годами крыша просядет.

Отпиливать балки- ноги после того как сделан расчет нужно одной длины и монтировать каждую пару стоит на оной прямой линии.

Тонкости монтажа двухскатной крыши

Основные этапы строительства каркаса крыши своими руками состоят из:

Крепление мауэрлата
Монтаж стропильных ног
Монтаж конька
Связка ног
Обрешетка

Как делают монтаж крыши профессионалы можно посмотреть на предоставленном видео:

На видео можно увидеть готовый каркас из бруса и его описание, каждого узла наглядно. Читатели найдут на видео мауэрлат, стропильные ноги, их крепление и т.д.

Крепление мауэрлат

В деревянных домах можно не монтировать дополнительно мауэрлат. Его роль сыграют верхнее бревно или брус. Но если конструкция крыши должна быть выше, то нужно выполнить привязку бруса.

Укладку бруса начинают с его изоляции, для этого стены сверху устилают двойным слоем рубероида. Брус обрабатывается и укладывается. В углах его соединяют своими руками при помощи металлических скоб и выпилок в половину сечения.

Мауэрлат располагают строго параллельно противоположной стене, чтобы стропильные ноги впоследствии были одинаковыми.

Подробнее о том как крепить стропила к мауэрлату, можно увидеть на видео ниже:

наглядно показывает как должно выглядеть крепление ног — балок к брусу от профессионалов.

Монтаж стропильных ног

Монтаж двухскатной крыши

Для точного расположение стропильных ног на мауэрлат делаются отметка карандаша и метра. Но перед этим необходимо составить схему или расчет их расположения.

Подготовку стропильных ног начинают с распила с нижней стороны на 1/3 в ширину делают распил. Им нога будет опираться на мауэрлат. От того, из какого материала будут стропила зависит вариант их крепления.

От того под каким углом закрепить балки- ноги будет зависеть наклон будущей крыши. Делать его нужно не очень пологим и крутым. Лучше перед этим произвести расчет согласно показателям региона. Если на территории проживания ветровые нагрузки большие, то угол не может быть больше 20°С. При высоких нормах осадков уклон делают на 35-40°С. Так снег и осадки не будут скапливаться, и кровля станет самоочищаться.

В верхней части стропильные ноги связывают с коньком при помощи железных скоб в единую конструкцию.

Связка стропильных ног у висячей конструкции

Балки — ноги собирают между собой еще до их монтажа. Соединительными элементами могут служить болты или гайки с железными пластинами. После окончания сбора треугольных креплений со стропильными ногами устанавливать начинают с двух крайних. Затем устанавливают две последующие за ними. Фиксировать каркас нужно временными укосинами. В конце монтажа их убирают.

После полного монтажа ног к ним прикрепляют кобылки. От их длины будет зависеть размер свеса будущей крыши. Для деревянного дома это расстояние берется максимальным, чтобы предотвратить попадание воды на стены.

Монтаж стропил у наслонной конструкции

При таком монтаже стропила начинают монтировать с лежена, на который устанавливают две опоры. Сверху на опоры монтируется коньковый брус. Дополнительную жесткость конструкции придают укосины.

К коньковому брусу крепят стропильные ноги. Если при этом брать длину стропильных ног немного больше и подпиливать их дисковой пилой после скручивания, то работа будет более производительной.

Монтаж обрешетки

После того как монтаж стропильных ног закончен начинают крепить обрешетку. При этом начинают крапление с конька, где вначале монтируют две массивные широкие доски.

Монтировать обрешетку нужно по всей длине двускатной крыши с шагом под определенную кровлю.

Когда стропильная система полностью собрана, зашивают свес и фронтоны крыши. После этого укладывают кровельный материал и утепляют конструкцию. О том, как правильно сделать утепление крыши мы говорили ТУТ.

Как видно из статьи выполнить работу своими руками не сложно, а представляя, как выглядит конструкция двухскатной крыши легко можно сделать план и расчет для своего сруба. А материал, который будет использован при монтаже, желательно выбирать самый лучший и качественный.

Источник: http://o-bruse.ru/roof/stropila-dvukhskatnojj-kryshi

Монтаж стропильной системы двухскатной крыши

Стропильная система – основа любой кровли. Сложность или доступность стропильной конструкции зависит от выбранного типа крыши. Сегодня мы поговорим о наиболее простом варианте – системе стропил для двухскатной крыши. Об устройстве кровельного каркаса, особенностях и функциях его элементов, и как выполняется стропильная система двухскатной крыши своими руками, рассказывают опытные специалисты.

Двускатная крыша: виды и преимущества

Напомним, что двускатная крыша – это вид кровли, состоящий из двух плоскостей (скатов), соединенных под углом определенного градуса. Она может быть простой (симметричной либо ассиметричной) и сложной – ломанной.

Рациональность выбора кровли из двух скатов определяется такими ее преимуществами:

Экономичность и простота возведения, в сравнении с другими кровельными конструкциями.
Легкость и доступность обслуживания в любое время года.
Надежность и прочность при ветре, снегопаде, граде и прочих природных воздействиях.
Возможность обустройства мансарды.
Более качественная гидро- и теплоизоляция.

Необходимый теоретический минимум для возведения стропильной системы

Конструкция скатной крыши выполняется из металлических или деревянных балок. Металл – более «проблемный» материал. Он утяжеляет всю кровельную систему, быстро охлаждается и нагревается, более сложен в монтаже и требует применения профессионального сварочного оборудования. Исходя из этого, в строительстве частных домов (особенно, своими руками) используется преимущественно древесина.

Есть два основных варианта выполнения стропильной системы для двухскатной крыши – устройство висячего типа (у каждой стропильной ноги есть две точки опоры) и наслонный способ (стропила соединены внизу затяжкой, образуя треугольную ферму, посередине установлена несущая балка). Наслонная конструкция необходима, если между несущими стенами имеется расстояние больше 10 метров. Посмотрите на изображение:

Их чего состоит система стропильных элементов? Представим 3Д проекцию. Скелет крыши состоит из мауэрлата (стропильной основы), стропильных ног, конька, стоек, прогонов, лежня, затяжек, подкосов и обрешетки. Мауэрлат, лежень и затяжки – нижние детали системы, на которых возводится вся будущая крыша. Сначала ознакомьтесь с иллюстрацией ниже, а затем рассмотрим каждый элемент отдельно:

Мауэрлат – основа всех основ

Мауэрлат представляет собой брус из цельного дерева (преимущественно хвойных пород) сечением 10-15 см. Это оптимальные размеры для нужной прочности и долговечности всей кровельной конструкции. Брус укладывается на несущие стены дома для перераспределения на них распорной нагрузки.
Есть два способа монтажа брусков стропильной основы – с передачей нагрузки на стены и без передачи тяжести. Выбор варианта крепления мауэрлата должен зависеть от тяжести кровельной системы, покрытия, толщины несущих стен и периметра крыши.

При последнем варианте мауэрлат укладывается в карман, ближе к внутренней грани стены, и крепится на деревянные пробки скобами (каждая пробка соответствует размеру кирпича и является частью верхнего ряда кирпичной кладки).

Бруски, принимающие нагрузку, монтируются на несущие стены сверху с помощью анкеров. Мастера советуют класть жесткую раму на бетонное основание в виде пояса в стене. Под мауэрлат обязательно укладывается качественная гидроизоляция.

Подробности узнать можно из видео:

Лежень – базовый распределитель нагрузки

Лежень выполняет функции, сходные с мауэрлатом, и имеет такие же размеры. Балки укладываются на внутренние несущие стены, чтобы равномерно распределять нагрузки от вертикальных стоек и подкосов.

Мастер-класс по монтажу лежней смотрите на иллюстрации:

Стропильные ноги – ребра кровельного скелета

Стропила можно назвать главной составляющей кровельного каркаса. Этот элемент нельзя не использовать или заменить другой деталью. Ноги стропил – это деревянные брусья, размер сечения которых может варьироваться от 5 до 15 см. Стропила опираются на мауэрлат и соединяются между собой коньком.

Процесс монтажа стропил можно посмотреть на этом видео:

Конек – маленький нюанс с большим значением

Завершающий элемент стыка двух скатов называют коньком крыши. Это ребро, расположенное вертикально в самой верхней точке кровли. В месте примыкания стропил монтируется коньковый прогон. После на него и устанавливается конек крыши. Этот элемент скрепляет стропила, выполняет вентиляционную функцию и придает кровле эстетичность.

Стойки – приемники основных нагрузок

Стойки – мощные балки, принимающие часть нагрузки стропильной конструкции. Они устанавливаются вертикально, как правило, по центру фермы. Если проект предусматривает мансарду, то стойки размещают с двух сторон, ближе к скатам крыши. Когда мансарда делится на две комнаты, то стойки располагают и по центру и по бокам.

Прогоны – поддержка стропил

Коньковый и боковые прогоны служат усилителем жесткости стропильных ферм. Чем больше нагрузка на систему (снежные зимы, тяжелое кровельное покрытие, большая площадь крыши и пр.), тем больше прогонов должно быть установлено на скатах крыши.

Затяжка – соединитель стропильного элемента

Эта деталь конструкции выполняет функцию фиксации стропил у основания. Таким образом, формируется стропильный треугольник – ферма. Затяжки могут не устанавливаться в системах наслонного типа.

Подкосы – крепость конструкции

Подкосы служат опорой стойкам и укрепляют все элементы конструкции. Специалисты рекомендуют устанавливать подкосы под углом 450. Это повышает прочность системы и защищает ее от деформации под влиянием снежных масс и ветра.

Обрешетка – основа для кровельного пирога

Обрешетка – горизонтальные деревянные рейки сечением 40-50 мм, расположенные на скатах перпендикулярно стропилам. Главное предназначение обрешетки – фиксация кровельного материала. От его типа и зависит частота и толщина обрешеточных реек. Кроме того, обрешетка помогает передвигать материалы во время кровли и служит дополнительным элементом прочности конструкции.

Элементы свеса – завершающие моменты

Край кровельной системы называется свесом. Это выступ стропильной системы над стеной примерно на 40 см. Короб свеса состоит из таких элементов: кобылки (рейки соединения со стропилами), лобовые и карнизные доски. Предназначение свеса – защита стен от намокания во время дождей и таяния снега.

Пошаговое руководство по монтажу стропильной системы двускатной крыши

Для начала предлагаем ознакомиться с иллюстрацией, которую мы приготовили для вас:

А теперь рассмотрим три основных этапа процесса устройства стропильной системы простой двускатной крыши:

1 этап: Расчеты и составление проекта

Начинать работу следует с подготовки проекта крыши. Он будет содержать все размеры, формы и типы креплений элементов конструкции. Для создания качественного проекта нужно произвести такие расчеты:

Расчет постоянных и переменных нагрузок на стропильную систему. К постоянным нагрузкам относят вес кровли и отделочных материалов (мансарда также учитывается дополнительно). Переменные нагрузки – это сила ветра, дождя, снега и пр. Максимальной можно считать основную нагрузку до 50 кг на квадратный метр кровли, а переменную – до 300 кг (учитывая возможные снежные завалы).
Учет сейсмической активности, штормовых ветров и особенностей месторасположения дома. Например, если дом окружен другими зданиями, то нагрузка на кровлю значительно снижается.
Выбор угла наклона двухскатной крыши. При расчете угла наклона во внимание берутся такие факторы: чем выше угол, тем больше материалов уйдет на крышу (и денег, соответственно); наклон зависит от кровельного материала – чем мягче кровля, тем меньше угол наклона (например, для мягкой черепицы выбирается угол 5-200, а если вы используете шифер или ондулин, необходимо выбрать наклон 20-450).
Расчет шага и длины стропил. Длина шага между стропильными фермами варьируется от 60 до 100 см. Чем тяжелее покрытие кровли, тем чаще нужно распределять стропила. Для расчета длины стропилины используем теорему Пифагора, принимая стропильную ногу за гипотенузу треугольника. Первой стороной будем считать половину ширины дома, а второй – выбранную высоту крыши. Затем к найденной нами гипотенузе прибавим еще 60-70 см запаса.

Когда все расчеты произведены, нужно сделать чертеж деталей, соединений и всего проекта в целом.

2 этап: Приобретение и подготовка необходимых материалов и инструментов

Для работы необходимо приобрести пиломатериал, согласно расчетам, болты, уголки, анкера и прочие соединительные детали, и подготовить соответствующие инструменты (дрели, уровни, метры, лобзик и пр.). Древесина для несущих балок и стропил должна быть цельной и качественной – сучки и червоточины недопустимы.

Антисептическая, противокоррозионная и противопожарная обработка древесины – обязательный момент на этом этапе. С материалом можно начинать работу через сутки после обработки.

3 этап: Монтаж стропильной конструкции крыши

Монтировать кровельный каркас лучше в сухую не ветреную погоду, чтобы не сталкиваться с дополнительными сложностями во время работы. На этом этапе мы остановимся более подробно и рассмотрим пошаговую инструкцию монтажа стропильной системы.

Установка стропильной системы: пошаговое руководство

Шаг 1. Укладка мауэрлата и лежня. Лежня может и не быть, если внутри дома больше нет несущих стен. Перед тем, как уложить мауэрлат на стены, необходимо выстелить гидроизоляционный материал, например, рубероид. Отмеряем ленту нужной ширины, отрезаем и стелим гидроизоляцию на край стены (где будет установлена рама).

Размечаем балки нужного сечения и длины, делаем обрезку и начинаем формировать раму основы. Мауэрлат должен располагаться с внешнего края стены (если запланирована висячая конструкция) или в специальной нише на стене перед порогом (если система кровли — наслонная). Лежни под стойки укладываются на внутренние несущие перегородки. Крепится мауэрлат к стене и деревянным пробкам скобами, шпильками и анкерами.

И предлагаем ознакомиться с иллюстрацией, которую мы для вас подготовили:

Укладывая раму по всей длине стены, мы можем столкнуться с необходимостью соединений бруса основы. Выполнять их следует путем распила брусков под углом строго в 90 градусов. Крепление осуществляем качественными болтами.

Как не повредить кирпич или блоки при поднятии досок для крыши?

Выберите край стены, через который удобнее всего подавать балки для кровельного каркаса. Этот край нужно защитить деревянным угольником. Подойдут два обрезка черновой доски длиной около метра, которые нужно сбить между собой под прямым углом. Наденьте угольник на внешний край рабочей стены. Теперь можно поднимать доски, не боясь повредить ими стены или подоконники.

Шаг 2. Монтаж стропил. Первым делом необходимо установить крайние стропила. Для того, чтобы стропила держались ровно, устанавливаем стойки по центру. Стойки крепим к мауэрлату с помощью железного уголка и саморезов. Эта временная деталь убирается после установки всех стропил. Скрепляем крайние стропилины ригелями и устанавливаем коньковый прогон. Тип крепления – металлический уголок, саморезы и шпильки.

На иллюстрации показан процесс монтажа стропильных ног и крепление стропил к прогону:

А вот как крепить стропила к мауэрлату:

Между крайними фермами обязательно нужно натянуть строительную нить, по которой мы будем ровнять все стропилины ската.

Теперь монтируем все стропильные элементы по заранее размеченной схеме. Стыкуем стропила над коньковым прогоном.

Подробнее о процесс монтажа стропил смотрите в этом видеоролике:

Как усилить прочность стропил: совет эксперта

Укрепить стропильные ноги поможет система специальных стоек. На мауэрлат крепятся деревянные бруски из досок такой же толщины, что и стропила. Бруски должны быть закреплены с шагом, равным выбранному расстоянию между стропильными ногами по разметке. Длина каждой доски – примерно 40 см. Эти стойки будут передавать нагрузку на мауэрлат и несущие перекрытия. Бруски нужно закрепить к основе стальными уголками. Теперь стропильные ноги нужно установить так, чтобы один бок каждой прилегал к стойке. Затем с другой стороны каждой стропилины крепим такую же стойку и схватываем все три детали шпильками 12 мм.

После монтажа всех ног стойки подрезаются заподлицо скосу стропилин со стороны улицы. Изнутри между стойками образуется пустой угол, который нужно закрыть деревянным треугольником (можно использовать обрезки от скосов).

Все стропильные ноги следует дополнительно укрепить ригелями, стойками, подкосами и усилить стыки металлическими пластинами. Полный процесс укрепления стропил можно посмотреть на видео:

Шаг 3. Гидроизоляция и обрешетка. На готовые стропильные ребра нужно уложить качественный гидроизоляционный паропроницаемый материал под обрешетку. Заход изоляционного полотна (лист на лист) делается на 15 см. На гидроизоляцию набивается контр обрешетка из деревянных реек по ребрам стропил. Сверху устанавливается обрешетка из таких же реек перпендикулярно к стропильным ногам.

При монтаже каркаса нужно учитывать наличие дымохода и обязательную вентиляцию конька. Расстояние между досками обрешетки в среднем – 300 мм. Такая схема подходит для всех видов твердой кровли. При выборе мягкого кровельного материала обрешетка делается сплошной из листов влагостойкой фанеры.

Стропильная система готова. Теперь пришла очередь монтажа кровельного материала, внутреннего утепления крыши и обустройства мансарды (если таковая предусмотрена проектом).

Итак, пришло время ответить на главный вопрос нашей темы: а стоит ли делать это все своими руками? Не верьте тому, кто скажет вам, что это – легко и просто. Но если у вас золотые руки и огромное желание сделать качественную крышу «для себя», то вперед! Желаем вам удачи!

Источник: http://stroykrishu.ru/montazh-stropilnoj-sistemy-dvuhskatnoj-kryshi.html

Как правильно сделать двухскатную крышу своими руками – пошаговая инструкция по конструкции и строительству двухскатных крыш

Крыша дома – это один из основных составляющих элементов дома. Она представляет собой верхнюю конструкцию здания, без которой сложно себе представить комфортное проживание.

Основными функциями крыши являются защита от снега, дождя и иных осадков, а также сохранение тепла в холодное время года и защита от перегрева в летние месяцы. В наши годы существует большое разнообразие крыш на любой вкус и кошелек.

Однако самыми распространенными и популярными в любые времена являются двухскатные крыши, которые являются универсальными, незатратными и простыми в установке. О том, как правильно сделать двухскатную крышу своими руками мы поговорим в сегодняшней статье

Конструкция двухскатной кровли является наиболее распространенной в частном строительстве. Как понятно из названия данного вида крыши, она выполняется в виде двух скатов или, проще говоря, в виде треугольника. Такие крыши легко и быстро монтировать, они достаточно долговечны и их внешний вид находит множество поклонников, так как сочетает в себе вид русской избы и современной постройки. Обладая необходимыми знаниями, ее можно сделать самостоятельно, используя доступные инструменты.

Устройство стропильной системы двухскатной крыши

Стропильная система современной двухскатной крыши состоит из множества элементов, каждый из которых равномерно перераспределяет вес конструкции и грамотно передает ее на стены дома. На рисунке ниже показана конструкция двухскатной крыши дома с ее основными узлами и элементами стропильной системы.

https://www.youtube.com/watch?v=2fSdhbpgj7Y

Разберем каждый из элементов, показанных на схеме, отдельно:

Стропильная нога — основная часть в конструкции стропильной системы двухскатной крыши, представляющая собой наклонный элемент, прокладываемый через всю кровлю. Для его создания выбираются наиболее прочные брусья, поскольку стропильная нога помимо веса кровельного материала и обрешетки может нести на себе вес осадков в виде снега;
Мауэрлат — так называемый «фундамент» крыши, являющийся основной опорой для всей конструкции, распределяющей нагрузки на стены. Представляет из себя брус или толстую доску, на которую опираются стропильные ноги и который является «прокладкой» между стеной и кровлей;
Затяжка (стяжка)— распорка, лежащая в основании треугольника, усиливающая прочность. Затяжка выполняет двойную функцию, так как к нижней ее части монтируется потолок;
Прогоны — коньковые крепятся в верхней части, боковые в центре стропильных ног. Задача прогонов — удержание стропильных ног от падения и «складывания»;
Стойка — располагается в центральной зоне, непосредственно под коньком. Служит опорой, передает нагрузку на затяжку;
Лежень — дополнительный элемент, на который опирается стойка;
Обрешетка — доски, которые монтируются поперек стропил. Обрешетка предназначена для укладки на нее кровельного материала (в самом простейшем случае) и для обеспечения дополнительной жесткости всей стропильной системы.

Данная схема крыши является универсальной для множества построек, но в зависимости от сложности конструкции сюда могут добавляться специальные элементы, придающие устойчивость и жесткость всей стропильной системе.

Угол наклона двухскатной крыши

Выбор приемлемого угла наклона крыши является значимой задачей, но у многих строителей она отходит на второй план, что неверно. Стандартными считаются так называемые щипцовые сооружения, имеющие прямые скаты. Оптимальный угол наклона двухскатной крыши составляет в среднем 30°-45° (за основу берется угол в основании равнобедренного треугольника).

От выбора угла наклона будет зависеть, насколько хорошо верхняя часть дома станет противостоять следующим факторам:

нагрузка от ветра и дождя;
давление выпавшего снега;
вес отдельного объекта, находящегося на крыше, например, человека.

Первые два пункта необходимо учитывать с особой тщательностью, так как просчет в выборе наклона крыши может стоить больших финансовых потерь и здоровья в случае обрушения.

Пример: чем больше угол, тем меньше нагрузка на кровлю от осадков, однако возрастает угроза повреждения ветром из-за создаваемой парусности (крышу просто может сдуть). Также повысится шумовой эффект, если кровельным материалом выбран металл.

Важно обратить внимание на рекомендации производителей, касающиеся использования того или иного продукта. Взгляните подробнее:

Рулонные материалы: предварительно рассчитывается количество слоев. Чем их больше, тем ниже можно делать крышу. Двойной настил — от 10-15°;
Наборные элементы: к ним относится черепица (в том числе мягкая) и шифер. Угол наклона стропил выставляется от 20°;
Металлочерепица: придерживаться следует уклона от 14°;
Профнастил: его листы должны размещаться под углом от 12°;
Ондулин: разрешается придерживаться показателя от 6°.

Таким образом при проектировании крыши и выборе угла наклона важно заранее знать каким кровельным материалом вы будете ее покрывать. Как видно, минимальный угол наклона двухскатной крыши может быть 6°.

Виды стропильных систем для двухскатных крыш

Большинство стропильных систем для двухскатных крыш делится на два основных вида — висячая и наслонная. Первый вид является наиболее распространённым. Разберем подробно оба вида.

Висячая стропильная система двухскатной крыши

Данный вид кровельных конструкций используется исключительно в случае, когда стены дома находятся на расстоянии до 10 м друг от друга и между ними нет опорных перекрытий. Стропила (ноги) стыкуются только с боковыми частями дома в виде мауэрлата. Минусом двухскатной крыши с висячими стропилами является возможность ее повреждения из-за распирающей нагрузки, так как между стропилами в данном случае не предусмотрены растяжки.

Наслонная стропильная система двухскатной крыши

Отличием наслонных конструкций является наличие дополнительной подпорки в виде стены или другой опоры. Наслонная стропильная система устанавливается с опорами, которые крепятся на промежуточные стены. Данная конструкция позволяет закрывать большие пролеты без ущерба жесткости всей стропильной системе.

Отдельно стоит рассказать еще о нескольких видах двухскатных крыш. По конструкции двухскатная крыша может быть выполнена в следующих вариантах:

симметричная двухскатная крыша;
ассиметричная двухскатная крыша;
двухскатная ломаная крыша.

Отличия данных конструкций понятны из названия. В зависимости от проекта вашего дома и от дизайнерских решений крыша может быть ассиметричной, то есть иметь разные углы наклона в основании. Такая крыша немного сложнее в монтаже, нежели обычная симметричная крыша, имеющая в своем основании равнобедренный треугольник, но опытному мастеру не составит труда возвести такую конструкцию.

Также весьма распространена двухскатная ломаная крыша. Стропила такой крыши как бы немного обломаны у основания. Такие крыши практически не задерживают на себе осадки и позволяют выиграть в чердачном пространстве для обустройства мансарды.

Расчет двухскатной крыши

Часто у начинающих строителей перед проектированием и расчетами на закупку материала возникают вопросы по поводу того, как узнать длину стропил двухскатной крыши. Для этого важно на этапе проектирования знать, какой будет ширина здания, для подбора стропил стандартного размера, чтобы не пришлось их сращивать, жертвуя их несущей способностью. Вместе с этим нужно не забыть об угле наклона крыши. Все эти факторы в конечном итоге будут влиять на расчет длины.

Итак, для вычисления длины стропил такой крыши нужно разделить треугольник, образованный стропильной системой на два прямоугольных треугольника. Дальше, зная ширину здания и угол наклона крыши можно определить высоту конька двухскатной крыши. Зная два катета прямоугольного треугольника и используя теорему Пифагора, можно вычислить гипотенузу каждого прямоугольного треугольника, которая и является необходимой длиной стропил нашей крыши.

В итоге, для определения окончательной длины, к полученному значению нужно прибавить еще 30-50 см. для обеспечения свесов крыши.

Все проведенные расчеты по определению высоты конька (она же высота фронтона) и длины стропил наглядно показаны на изображении:

Из всего вышесказанного можно сделать вывод, что двухскатная крыша является наиболее дешевым и универсальным видом кровли для частного дома. Есть примеры, когда с помощью подручных средств люди возводили двухскатную крышу самостоятельно в одиночку. Но все же советуем вам пользоваться помощью специалистов в таких вопросах, ведь грамотно сделанная крыша над головой — это комфорт и уют в доме.

Проектирование конструкции двухскатной крыши дома

Первым и основополагающим этапом постройки двухскатной крыши является ее проектирование. Мы уже говорили о том, что от выбора угла наклона крыши будут зависеть нагрузка, воспринимаемая кровлей, и, как следствие, выбор кровельного материала, который сможет противостоять осадкам и нагрузкам от этих осадков и ветра.

На данном этапе создаются чертежи конструкции будущей кровли и проводятся все необходимые расчеты. Это необходимо, в первую очередь, чтобы иметь представление об общем виде крыши и ее размерах, а также чтобы учесть все предполагаемые максимальные нагрузки.

После проектирования у вас на руках будет весь пакет документов, в которых будут указаны все размеры будущей крыши, ее площадь для закупки кровельных материалов, полная номенклатура пиломатериалов, используемых в постройке. Наличие списка с номенклатурой пиломатериала позволит не потратить лишних средств на его закупку, так как при строительстве крыши пиломатериал — это основная статья расходов.

После того, как выполнены все проектные работы, переходят непосредственно к строительным работам. При проведении работ своими руками экономится половина бюджета, который мог бы пойти на оплату строителям. При это важно помнить о соблюдении всех норм и правил, чтобы конечный результат оправдал ожидания.

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы. Подробнее о закреплении мауэрата рассказано в данном видео

Установка стропил двухскатной крыши

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно). При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб. Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

На заключительном этапе монтажа двухскатной крыши производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:

Помогла статья? Оцените ее

Источник: https://strhouse.ru/stroitelstvo-svoego-doma/kak-sdelat-dvuhskatnuju-kryshu-svoimi-rukami.html
