Как собрать стропильную систему вальмовой крыши?

В этой статье:

Как сделать четырехскатную вальмовую крышу

Четырехскатная вальмовая крыша считается довольно сложным и материалоемким сооружением, которое мало кто из домовладельцев берется построить своими руками. Но если вы решились на самостоятельное строительство, вначале пройдите подготовительный путь – изучите теоретические материалы, в том числе изложенные в данной публикации. Потом соберите макет стропильной системы небольших размеров, чтобы разобраться с узлами, нюансами их изготовления и расчетом количества лесоматериалов. Итак, предлагаем сделать первый шаг и рассмотреть…

Конструктивные особенности

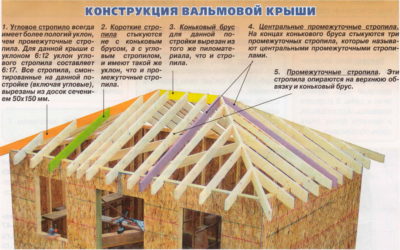

Эта разновидность кровельных конструкций, изображенная на фото, представляет собой обычную коньковую крышу, но без вертикальных фронтонов. Вместо них по бокам здания делается 2 дополнительных ската – вальмы, имеющие другой угол уклона.

Справка. Если все 4 плоскости наклонить под одинаковым углом, то получится другой тип кровли – шатровая. Поскольку ее скаты сходятся в одной точке в виде купола, то конек отсутствует как таковой.

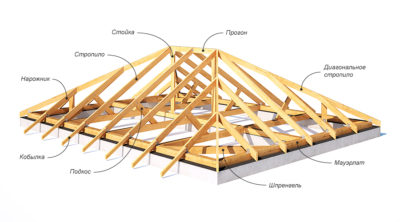

Стропильная система вальмовой крыши состоит из следующих элементов (показаны на схеме):

мауэрлат, лежень – мощная обвязочная балка, монтируемая на верхнюю плоскость стен по периметру здания и внутренних перегородок;
кровельные скаты формируются за счет наклонных балок, устанавливаемых с расчетным интервалом, — стропильных ног;
вместе с элементами жесткости – затяжками, стойками и раскосами – стропила образуют кровельные фермы;
коньковый прогон – брус, соединяющий верхние точки ферм;
в некоторых конструкциях нижняя часть стропильных ног удлиняется за счет дополнительной детали — кобылки.

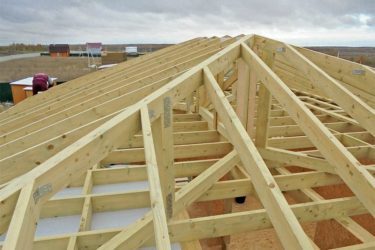

По линии схождения плоскостей устанавливаются вальмовые стропила, опирающиеся на углы здания. Их уклон совпадает с углом основных скатов. А вот торцевые стропильные ноги, называемые нарожниками, образуют по бокам дома более крутые или пологие скаты.

При строительстве 4-скатных крыш применяется 2 типа ферм – висячие и наслонные. В первых нижний пояс (затяжка) опирается только на внешние ограждения частного дома, поэтому ставить их на слишком длинные пролеты нерационально из-за повышенного расхода материалов на ребра жесткости. Устройство висячей фермы смотрите на чертеже:

Преимущество наслонных конструкций – возможность опирания на капитальную межкомнатную перегородку и перекрывания больших пролетов без увеличения материалоемкости. Новичкам кровельного дела стоит обратить внимание на эти фермы, поскольку они надежнее и проще в монтаже.

Если на чердачном этаже планируется устроить жилую мансарду, то угол уклона основных скатов увеличивается, а ферма получает 2 опоры в виде стоек, образующих стены помещения. Эти детали принято ставить на лежни либо балки перекрытия деревянного дома. Потолки мансардной комнаты формируются благодаря горизонтальным затяжкам, связывающим стропила поверху, как сделано на схеме:

Устройство вальмовой кровли пошагово

Как и любое серьезное сооружение, вальмовая крыша возводится своими руками в несколько этапов:

Создание проекта с расчетом несущих конструкций.
Заготовка леса и других кровельных материалов.
Монтаж стропильной системы.
Укладка покрытия с утеплением (при необходимости).

Совет по проектированию. Чтобы вам не пришлось беспокоиться за надежность постройки, настоятельно рекомендуется поручить выполнение проектных работ инженерам, невзирая на финансовые затраты. Они рассчитают все параметры – шаг установки стропил, их сечение, количество подкосов и затяжек в соответствии с погодными условиями в вашей местности.

Выше в качестве примера показан чертеж четырехскатной кровли с наслонными фермами, перекрывающими 2 пролета по 4,5 м. Длина основных стропильных ног составляет 6 м, высота конька – 4 м, угол наклона – 41°. Эту конструкцию можно взять за основу, если ширина здания не превышает указанную на чертеже (9 метров). Учтите важный момент: чем сильнее наклонены вальмы, тем большую нагрузку испытывают нарожники и центральный коньковый узел, куда они опираются. В данном примере вальмы лучше ставить под углом 45—50°.

Самое сложное в строительстве вальмовых кровель – правильный монтаж узлов сращивания угловых стропил с мауэрлатом и верхним поясом ферм в разных конструкциях. Это еще одна причина проконсультироваться с проектировщиками, разрабатывающими узлы примыкания индивидуально. Чтобы вы понимали, о чем идет речь, представляем чертежи верхнего опорного узла, где вальмовая стропильная нога примыкает к коньку.

Некоторые конструкции не предусматривают изготовления и установки конькового прогона между фермами. Тогда вальмовые ребра крепятся на затяжке и дополнительных подкосах, как предписывает чертеж:

Нижний опорный узел ноги на мауэрлат и сращивание стропил выглядит несколько проще, хотя в действительности требует тщательного выпиливания досок под различными углами, что и отражено на схеме.

Для наглядного ознакомления с более сложной системой, где вальма совмещается с эркером, предлагаем посмотреть обучающее видео:

Подбор пиломатериалов

Перед тем как сделать стропильную систему вальмовой кровли, следует выбрать качественный и просушенный лес. По соотношению цена — качество наиболее подходящий вариант – дерево хвойных пород – ель, лиственница либо сосна. Ярко выраженная сучковатость, гниль и следы жизнедеятельности насекомых – вредителей недопустимы.

Представляем самые «ходовые» размеры пиломатериалов, применяющихся для поэтапного строительства вальмовых крыш:

стропило основное – одинарная доска 50 х 200 мм либо двойная 40 х 150 мм;
мауэрлат: минимальное сечение – 100 х 150 мм, оптимальное – 20 х 20 см;
нарожники – доска 5 х 15 см;
прогоны – брус 50 х 150 либо 50 х 200 мм;
подкосы, ригели – доска толщиной от 25 до 50 мм;
стойки – брусок 5 х 10 см.

Набор крепежных пластин и уголков тоже не будет лишним

Примечание. Если кровельные конструкции вам рассчитывают инженеры – проектировщики, то они же составят спецификацию всех материалов с размерами.

На обрешетку под укладку профнастила или металлочерепицы традиционно идут доски толщиной 25—32 мм, а на контробрешетку – бруски 5 х 5 см.

Монтаж обвязочного бруса на стены

В отличие от двускатных кровель, где мауэрлат устанавливается на боковые стены, под вальмы обвязка делается по всему периметру. Исключение – каркасные, бревенчатые и брусовые дома, где в качестве мауэрлата выступает верхний стеновой ригель или последний ярус бревен. Тогда в нем выполняются пазы, куда вставляются стропильные ноги, как это реализовано на фото.

На стенах из легкого ячеистого камня – газобетона и пеноблока – перед укладкой обвязки устраивается армирующий железобетонный пояс. В него вмуровываются монтажные шпильки, на которые впоследствии надевается обвязочный брус. Пошагово порядок работ выглядит так:

Установка щитовой опалубки, вязка арматурного каркаса с закладными деталями и заливка пояса бетонной смесью М200.
Гидроизоляция поверхности бетона рубероидом или битумным праймером.
Установка бруса и его фиксация на шпильках.

Угловые соединения мауэрлата выполняются врубкой в полдерева. Таким же образом брус наращивается по длине, если стандартного размера 6 м недостаточно. Также по углам делаются горизонтальные подкосы либо вбиваются железные скобы, не позволяющие брусьям разъезжаться под нагрузкой основных и вальмовых стропил.

Совет. Обязательно обработайте все деревянные детали антисептиком и антипиреном. Один защищает древесину от гниения, а второй повышает ее огнестойкость.

Сборка стропильной системы

Кровельные фермы больших размеров принято монтировать по месту, ведь чтобы поднимать их с земли, понадобится вдвое больше работников. В деревянных домах первым делом устанавливаются все балки потолочного перекрытия, а по ним устраивается временный настил. Для монтажа высокого конька также понадобятся строительные леса.

Поэтапная сборка конструктива вальмовой крыши выполняется в таком порядке:

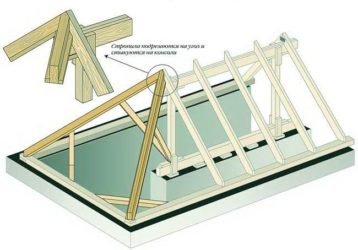

Как и при возведении двускатной кровли, первом делом ставятся центральные опоры, куда крепится коньковый прогон.
Производится монтаж основных стропил, которые подрезаются сверху и снизу под нужным углом. На коньке встречные стропильные ноги выводятся в одну плоскость и скрепляются стальными пластинами на саморезах (желтого, а не черного цвета). К мауэрлату балки фиксируются уголками.
После установки основных ферм ужесточите их ригелями и подкосами согласно чертежам, используя для крепления болты.
Установите ребра – крайние вальмовые стропила. Их соединение с коньковым и обвязочным брусом осуществляется по одной из предложенных выше схем.
Отпилите и прибейте к каркасу нарожники. Каждый из них обрезается под разными углами, определяемыми измерением в 4 точках (вдоль каждой грани доски).
При необходимости закрепите кобылки, чтобы обеспечить свес 0,5 м, и подшейте карниз досками.

Совет. Поскольку ребра вальмы отличаются большой длиной, их надо наращивать и ставить дополнительные подпорки. Стык делайте возле конька, где нагрузка на кровлю меньше, а опоры монтируйте ближе к мауэрлату.

Как крепятся элементы вальмовой конструкции в реальности, смотрите в следующем видео:

Укладка финишного покрытия

Эта завершающая операция выполняется по традиционной технологии, предусматривающей вентиляцию подкровельного пространства и устройство гидроизоляционного слоя из диффузионной мембраны. Последняя не позволяет влаге проникнуть с улицы в чердачное помещение, в то же время пленка свободно пропускает наружу водяные пары. Отличие от накрывки обычных двускатных крыш одно: по линиям излома (на ребрах вальм) ставятся дополнительные нащельники.

Материал покрытия настилается в таком порядке:

Стропильная система полностью укрывается диффузионной мембраной. Полотна раскатываются горизонтально с нахлестом не меньше 100 мм, начиная снизу. Стыки обязательно проклеиваются скотчем.
Пленка прибивается к наружным граням стропил через бруски контробрешетки сечением 5 х 5 см, обеспечивающие вентиляционный продух под металлочерепицей или другим материалом.
Перпендикулярно направлению стропильных ног приколачиваются доски обрешетки. Интервал монтажа зависит от выбранного покрытия, а для мягкой черепицы набивка производится всплошную.
Монтируется кровельный материал и все фасонные детали на торцах крыши, а также вокруг вентиляционных и дымовых труб.

Примечание. Брусья контробрешетки, прибиваемые к стропилам, не должны стать преградой на пути вентиляционного воздуха. Поэтому их специально укорачивают до длины 2—3 м и приколачивают с зазором 5—10 см между соседними элементами.

Утепление вальмовой кровли делается как во время монтажа покрытия, так и после него, главное, — собрать правильный «пирог», показанный на схеме. В первом случае минвата закладывается сверху, под гидроизоляцию, а во втором – изнутри.

Заключение

Надо понимать, что преимуществ у вальмовой крыши перед двускатной немного. Во-первых, она является красивым архитектурным решением, а во-вторых, снижает ветровую нагрузку на боковые фасады частного дома. Но за это домовладельцу придется расплачиваться повышенным расходом лесоматериалов и усложнением строительства, а значит, и временными затратами. Отсюда совет: не торопитесь с решением и хорошо обдумайте все за и против. Но если уж взялись, то делайте кровлю качественно, для себя, не экономя деньги на консультациях с инженерами – строителями.

Инженер-конструктор с опытом работы в строительстве более 8 лет. Автор и главный редактор всех статей на сайте «qustu.com».
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Источник: https://qustu.com/kak-sdelat-chetyrehskatnuyu-valmovuyu-kryshu/

Как установить стропила вальмовой крыши – устройство, пошаговое руководство по монтажу

Вальмовая крыша характеризуется большим количеством преимущественных моментов, среди которых выделяют привлекательную геометрию, равномерный прогрев и защита строения от осадков. Даже сильные порывы ветра не оказывают воздействия на такую конструкцию, так как она не имеет фронтонов.

Если сравнивать ее с двускатной крышей, то можно отметить, что вероятность деформации вальмовой крыши намного меньше. Перечислять преимущества такой крыши можно очень долго, но нельзя забывать, что система стропильная вальмовой кровли — это достаточно сложная конструкция. Этот факт может стать весомой причиной при выборе типа крыши.

Несмотря на это частные застройщики очень часто сооружают именно вальмовую конструкцию, благодаря ее сходству с четырехскатным остовом.

Некоторые особенности вальмовой крыши

При сравнении вальмовой и двухскатной крыши можно сразу заметить, что в устройстве вальмовой крыши отсутствуют вертикальные стенки фронтонов. Их заменяют треугольные скаты, располагающиеся с торцов. Благодаря этому визуальный и реальный объем крыши значительно уменьшается. С экономической стороны выгода от этого является спорным вопросом, так как при резке больших листов кровельного материала на вальмы происходит увеличение расходов.

Как и любое сооружение, вальмовая крыша условно делится на простые геометрические фигуры. Самый простой вариант имеет симметричные скаты: два в виде трапеции и два в форме треугольника. То есть вся конструкция состоит из четырех скатов, что послужило основанием для параллельного названия — четырехскатная крыша.

Боковой разрез вальмовой крыши имеет сходство с обычной двускатной крышей в форме треугольника. При визуальном осмотре в профиль можно увидеть трапецию, которая условно делится на прямоугольник с примыкающими по бокам развернутыми треугольниками. Форма трапеции определяется непосредственно застройщиком и зависит от отношения длины конька к длине карнизного свеса. Часть конструкции, которая имеет форму прямоугольника, возводится на основании кровельных стандартов по сооружению висячих и наслонных стропильных систем.

Вальмы, которые заменяют фронтоны, должны устанавливаться с определенным наклоном, так как конструкция предусматривает их соединение с наклонными сторонами трапеции. Именно устройство вальм является самым сложным этапом обустройства вальмовой стропильной системы. Тем, кто решит выполнить работу по аналогии с обычным скатным методом, можно сказать, что ничего из этого не выйдет. Все дело в том, что длина конькового прогона не соответствует длине ската, следовательно, стропильные ноги вальм в верхней части, а также примыкающие к ним треугольные части больших скатов, остаются без опоры.

В качестве опоры конструкцией предусмотрена установка особых накосных стропильных ног, которые соединяют коньковый брус и углы конструкции. Взгляд на вальмовую крышу сверху позволяет заметить, что накосные элементы представляют собой диагонали, по этой причине их второе название — диагональные. Кроме того конструкция вальмовой кровли подразумевает, что диагональ станет опорой для стропилин разной длины, установка которых выполняется под прямым углом к свесу. Эти разновеликие элементы называются нарожниками.

Таким образом, основными элементами вальмовой стропильной системы являются:

Рядовые стропила вальмовой крыши, нижняя часть которых опирается на балки перекрытия или мауэрлат. В зависимости от типа опоры стропилины могут быть висячими или наслонными.
Диагональные стропильные ноги, необходимые для соединения углов крыши и края конькового бруса. Такие элементы могут использоваться как для выпуклых углов вальмовой конструкции, так и при обустройстве вогнутых углов ендов.
Нарожники — элементы, создающие плоскость вальмы и частей трапециевидных скатов, которые примыкают к диагональным стропилинам.

Описание диагональных стропил

Учитывая расположение диагональных стропилин, можно определить, что их длина будет больше, чем аналогичный параметр рядовых стропилин. К тому же, являясь опорой для нарожников, они принимают на себя довольно большую нагрузку. Все это приводит к выводу, что диагональные стропильные ноги должны стать усиленными. Чаще всего для этого используют доски, предназначенные для рядовых стропилин, но спаренные между собой.

Спаренные накосы позволяют решить одновременно три задачи:

Увеличение нагрузки без риска деформации стропильной системы.
Получение цельного диагонального элемента (наращивание стропилин приводит к ослаблению отдельных участков).
Снижение расходов на монтаж стропильной системы (две доски будут стоить гораздо дешевле, чем цельный брус).

Значительная длина диагональных стропилин требует установки дополнительных опор, количество которых определяется длиной диагонали.

Опоры для диагональных элементов

Конструкция вальмовой стропильной системы независимо от размеров предполагает обязательное наличие опор, усиливающих диагональные стропильные ноги. При длине накоса больше 9 метров, то требуется установка не менее двух опор. Пролеты меньшей длины могут опираться на одну опору, расположенную в верхней части.

Опорой для диагональных стропильных ног могут служить:

Вертикальные стойки, устанавливаемые непосредственно на перекрытие. Если перекрытие железобетонное, то под стойку обязательно подкладывают кусок гидроизоляционного материала.
Подкосы, которые нижней частью упираются в лежень и располагаются под углом 45 градусов, причем величина угла наклона особой роли не играет.
Шпренгели, которые выполнены в виде литеры «Т» в перевернутом виде. Этот элемент используется в тех случаях, когда диагональ нуждается в двух и более опорах (прочитайте также: «Элементы стропильной системы – из чего состоит конструкция, правила устройства»). При установке важно следить, чтобы основание шпренгеля располагалось перпендикулярно накосу. В большинстве случаев такие опоры размещают ближе к углу крыши, то есть в нижней части накосных стропил.

Дополнительные опоры лучше всего изготовить из спаренных досок и установить в местах, где предполагается наибольшая нагрузка.

Конструкция опорных точек накосов стропил

Верхней частью накосная стропильная нога упирается в коньковый брус. Конструктивные особенности вальмовой крыши позволяют сделать это несколькими способами:

Если конструкция крыши имеет один коньковый прогон, то накос упирается на консоль конька.
Если стропильная система имеет два коньковых прогона и рядовые стропилины из досок, то накосы должны упираться на шпренгель, основание которого лежит на коньковых прогонах.
Если конструкцией предусмотрено наличие двух прогонов, а стропила выполнены из бруса, то вместо шпренгеля используют прибоину. Этот элемент выполняется из обрезка доски толщиной более 5 см и соединяет между собой рядовые стропилины недалеко от конька.

В зависимости от способа посадки верхнюю часть накоса подрубают. Крепить диагонали можно гвоздями, при этом допускается усиление скруткой из проволоки или металлическим хомутом.

В нижней части диагональные стропилины вальмовой крыши с опиранием на мауэрлат крепятся с помощью металлических скоб или уголков непосредственно к мауэрлату или к специально установленной угловой балке.

Устройство нарожников

Посредством нарожников формируются вальмы и треугольные части больших скатов. В верхней части элемент упирается на диагональную стропилину, внизу — на мауэрлат или балки перекрытия.

Нарожники устанавливаются двумя способами:

С помощью врубки. В диагональных стропилинах вырубают гнезда на расстоянии 20 см друг от друга, при этом следует помнить, что врубка нарожников смежных скатов не должна выполняться напротив друг друга.
Монтаж черепных брусков, которые будут выступать в качестве опор для нарожников. Для этого берут бруски 5*5 см и наколачивают их на нижнюю часть накоса. Этот вариант считается более эффективным, так как врубка может ослабить прочность и устойчивость накоса. Кроме того использование такого способа позволяет располагать нарожники напротив друг друга.

Крепление нарожников в нижней части выполняется по аналогии установки рядовых стропильных ног.

Монтаж простой вальмовой стропильной системы

Самым простым способом возведения вальмовой крыши является покупка готовой стропильной системы и ее установка. Но строительство вальмовой стропильной системы своими руками доставит большее удовольствие и позволит создать конструкцию, соответствующую всему строению. Чтобы убедиться в собственных силах, можно потренироваться на небольших постройках, например, возвести четырехскатную крышу над беседкой или летней кухней.

Создание простейшей вальмовой крыши проходит в несколько этапов.

Этап 1. Создание модели крыши и составление проекта

Строительству любой конструкции предшествует этап проектирования. Это помогает определить форму конструкции и приобрести нужное количество материала. Простая вальмовая крыша не требует составления сложного чертежа, достаточно от руки нарисовать примерную схему стропил вальмовой крыши.

Чтобы составить простейший проект вальмовой крыши достаточно выполнить действия, описанные в следующей инструкции:

Определяются параметры строения, согласно которым составляется примерный чертеж крыши в профиль и анфас. Чтобы рисунок соответствовал реальным параметрам, необходимо выбрать масштаб, чаще всего выбирают 1:25. Это означает, что размера в действительности следует разделить на 25.
Выбрать оптимальную высоту крыши помогает рисунок контура крыши, причем в нескольких вариантах. У наиболее подходящего рисунка измеряют угол наклона скатов.
Далее на рисунке отмечают точки установки наслонных стропильных ног, при этом каждую сторону нужно разделить на равные участки. Шаг стропил вальмовой крыши должен быть оптимальным, чтобы не увеличивать расход строительного материала, но и не усиливать конструкцию дополнительной контробрешеткой.
Следующим шагом определяют длину конька. При этом следует помнить, что эта часть конструкции должна соединять целое количество стропильных ферм. С обеих сторон длинной стороны нужно отложить одинаковые отрезки.
На основании рисунка высчитывается необходимое количество материала.

Количество крепежных элементов определяется числом стропильных ног, с учетом всех узловых креплений. Для каждой стропилины нужно приобрести по два уголка. Доски лучше всего покупать с небольшим запасом, чтобы была возможность устранить случайные ошибки в строительстве. Если конструкция возводится на бетонной или кирпичной коробке, то следует позаботиться о приобретении бруса, из которого будет сооружаться мауэрлат для вальмовой крыши.

Этап 2. Монтаж основной части

Для удобства работы опытные строители рекомендуют сделать вспомогательные леса.

Монтаж вальмовой стропильной системы начинается с устройства коньковой части:

Непосредственно посередине стенок, к которым будут примыкать вальмы, прибивают по одной доске. Между ними натягивают строительный шнур, который должен проходить строго по центральной оси.
С одного из торцов строения прикладывают две стропилины, их пересечение должно проходить под шнуром. Отмечают линию спила верхней пятки стропильной ноги с учетом конькового прогона толщиной около 5 см. Спиливают необходимую часть элемента, чтобы конвертная крыша получилась необходимой формы.
По сделанной заготовке напиливают остальные стропилины. При этом следует помнить, что при возведении вальмовой крыши с висячими стропилами учитывается длина карнизного свеса.
Собирают фермы из двух стропильных ног и крепят их на один гвоздь.
Через все фермы устанавливают коньковый брус и прибивают к нему стропилины.
В нижней части наслонные стропилины крепятся к мауэрлату, висячие стропила вальмовой крыши — к балкам перекрытия. В обоих случаях крепление выполняют с помощью металлических уголков.
Ранее прибитые вспомогательные доски можно убрать, так как нужды в их потребности больше нет.

Этап 3. Строительство вальмовых скатов

Стропила вальмовой части крепятся по аналогии рядовых стропильных ног: верх фиксируется гвоздями, низ — посредством уголков к мауэрлату или верхнему бревну.

Установку выполняют следующим образом:

Выставляют первую диагональную стропилину и ставят отметку на месте спила. При этом нижняя часть элемента должна располагаться в углу крыши.
Отпиливают элемент по намеченной линии и фиксируют его: верх — с помощью гвоздей, низ — уголками.
Остальные диагональные стропила устанавливаются по аналогичной схеме.
Для заполнения вальмового ската нарожники примеряются и устанавливаются индивидуально.
После этого переходят к монтажу нарожников основных скатов.

После установки всех элементов стропильной системы выполняют следующее: с помощью проволочной скрутки каждую вторую стропилину привязывают к бревну второго ряда или к деревянным пробкам, которые предварительно закладывались в стены. Кроме того проволочная скрутка может быть заложена в кирпичную кладку или между блоками в процессе возведения стен. При этом следует помнить, что от верха до места расположения скрутки должно быть не меньше трех рядов кирпича или двух рядов блоков.

Готовую стропильную систему закрывают обрешеткой. Если покрытие будет мягким, то обрешетка должна быть сплошной из досок, фанеры или плит OSB. Жесткие кровельные материалы можно укладывать на обрешетку из бруска, прибитого с определенным шагом.

Возведение сложной вальмовой кровли

Каркас сложной вальмовой крыши возводится в аналогичной последовательности, но с небольшими доработками. Например, диагональные стропилины должны фиксироваться более прочным способом, с установкой дополнительных опор. Коньковая часть устанавливается после монтажа опорной рамы, включающей в себя лежень внизу и коньковый прогон сверху.

Возвести стропильную систему вальмовой крыши намного труднее, чем обычную двускатную конструкцию. Однако четырехскатная крыша выглядит более привлекательной и над домом, и над легкой постройкой.

Испытав свои силы при возведении вальмовой крыши над беседкой или другим бытовым строением, можно добиться хорошего результата в самостоятельном строительстве четырехскатной крыши над жилым домом.

Источник: https://kryshadoma.com/stropilnaya-sistema/kak-ustanovit-stropila-valmovoy-kryshi-ustroystvo-poshagovoe-rukovodstvo-po-montazhu.html

Вальмовая крыша с висячими стропилами — Кровля и крыша

Конструкции с висячими стропилами востребованы при возведении крыши с опорой только на наружные стены дома. Данный принцип строительства применим как для двухскатных, так и для вальмовых крыш.

Особенности конструкции вальмовой крыши

Расчет и строительство вальмовой крыши существенно сложнее возведения односкатных и двухскатных конструкций. Четырехскатная вальмовая крыша имеет два ската в форме трапеции, и два треугольных ската (вальма). Такая конфигурация позволяет противостоять высоким ветровым нагрузкам, надежно защитить строительные конструкции от внешних воздействий. Кроме того, получившееся просторное мансардное помещение может использоваться в качестве жилого (окна для естественного освещения монтируются на скатах кровли).

Четырехскатная крыша с коньковым прогоном может возводиться двумя способами: с наслонными или висячими стропилами. Использование наслонных позволяет сделать крышу более легкой, упрощает расчет и монтаж. Но в этом случае требуется, чтобы у строения имелась несущая средняя стена. Висячие стропила при строительстве вальмовой крыши могут применяться при небольшой ширине здания и отсутствии внутренних стен. Эксплуатационная нагрузка передается на наружные стены постройки.

Угол наклона скатов четырехскатной крыши с висячими стропилами должен составлять более 40°.

Висячие стропила крыши вальмового типа опираются либо на балки перекрытия, либо на мауэрлат. Проектирование стропильной системы требует точных расчетов и составления подробных чертежей с указанием принципов монтажа крепежных узлов. Для небольших зданий правильной геометрической формы расчеты можно выполнить самостоятельно, в других случаях рекомендуется обратиться к профессионалам, так как погрешности проекта станут причиной существенного снижения надежности крыши при эксплуатации.

На первом этапе расчетов необходимо выбрать угол наклона вальмовой крыши, что напрямую влияет на ее высоту. Для системы с висячими стропилами оптимальный угол наклона составляет 40 – 60°. Чем выше будет расположен конек, тем больше материала потребуется для возведения крыши. При этом высокая крыша – лучший вариант для регионов, для которых характерно большое количество осадков. Более пологая кровля имеет меньшую парусность и лучше противостоит ветровым нагрузкам.

При выборе угла наклона вальмовой крыши рекомендуется придерживаться правила «золотой середины» и исходить из эстетических соображений. Можно выбрать угол наклона скатов, и исходя из этого, рассчитать высоту расположения конька. Либо наоборот, определить желаемую высоту крыши, а затем вычислить угол ее наклона.

Выполняя расчет вальмовой крыши, требуется обеспечить правильное позиционирование конькового прогона. Он должен располагаться строго параллельно несущим боковым стенам, точно по центральной оси здания и равноудалено от торцевых стен. В противном случае центр тяжести крыши будет смещен, что приведет к неравномерному распределению нагрузки на стропильную конструкцию и несущие стены, что чревато деформацией и разрушением крыши.

Чертежи, подготовленные в рамках разработки проекта, должны содержать информацию о расположении, сечении, форме и размерах всех элементов стропильной системы. Учитывается их вид и конструктивные особенности, особенности крепления, ширина пролета, длина конька, высота крыши.

Стропильная система четырехскатной крыши

К основным элементам стропильной системы кровли вальмового типа можно отнести:

мауэрлат/балки перекрытия (опора для стропильных ног);
коньковый прогон (элемент, который вместе с накосными стропилами определяет конфигурацию крыши);
рядовые боковые стропила (соединяют конек и несущие стены);
диагональные (угловые, накосные) стропила (направлены от углов стен к коньку);
центральное стропило вальма;
нарожники (укороченные стропильные ноги, соединяющие накосные стропила с мауэрлатом);
подкосы и стойки (применяются в качестве дополнительных опор);
ригели (обеспечивают жесткую связь стропильных ног между собой попарно);
шпренгель (выполняет функцию дополнительной опоры диагонального стропила).

При строительстве вальмовой крыши с применением висячих стропил коньковый прогон не устанавливается. Вместо этого монтируются центральные фермы – стропильные ноги, соединенные ригелями для жесткости. Стропильная система в центральной части будущей вальмовой крыши выполняется точно так же, как и при строительстве двухскатной.

Стропильные фермы рекомендуется изготавливать на земле по заранее подготовленному шаблону, чтобы точно соблюсти все размеры. При монтаже ферм необходимо проверять вертикальность каждой конструкции.

Важно, чтобы крайние стропильные фермы находились на одинаковом удалении от соответствующих торцевых стен здания: это обеспечит правильную геометрию и симметричность вальм.

После монтажа ряда из ферм в коньковой части получившейся системы (на обоих скатах) монтируются бруски или доски, связывающие фермы между собой. Затем к крайним фермам пристыковываются накосные стропила, опирающиеся на углы здания. На следующем этапе монтируется центральное стропило вальма (на каждом треугольном скате) и нарожники.

Стропильные фермы могут опираться на мауэрлат либо балки перекрытия. При разработке проекта следует учитывать, что во втором случае шаг укладки балок должен соответствовать шагу стропил. Если стропильная система предусматривает монтаж ферм на мауэрлат, то затяжки, расположенные в нижней части ферм, не только обеспечат жесткость конструкции, но и могут служить балками перекрытия.

Нижняя затяжка может применяться, если длина пролета не превышает 6 метров. Если висячие стропила монтируются в пролет от 6 до 7,5 метра, необходимо использование ригелей в верхней части. При длине пролета 7,5 – 9 метров верхнюю часть стропил следует связать с затяжкой с помощью бабки (стойки). Если длина пролета составляет от 9 до 10 метров, предыдущий вид конструкции следует усилить подкосами.

Перед тем, как приступить к монтажу стропильной системы, необходимо проверить геометрию стен постройки. Верхняя часть стен (мауэрлат, балки перекрытия) должны располагаться строго горизонтально.

Принципы изготовления и монтажа накосных стропил

Установка диагональных стропил – ключевой этап строительства вальмовой крыши. Важно обеспечить правильную геометрию конструкции, чтобы стропильная система равномерно распределяла эксплуатационные нагрузки кровли.

Диагональные стропила длиннее боковых, они опираются на углы коробки здания, а в верхней части соединяются с коньковым элементом крыши. На накосные, в свою очередь, опираются стропильные полуноги (укороченные) – нарожники. К накосным стропилам предъявляются повышенные требования по прочности, так как они несут повышенную нагрузку, выступая в качестве опорных элементов системы. Суммарная нагрузка на диагональные стропила вдвое больше, чем на обычные стропильные ноги. Нижняя часть накосных стропил упирается в мауэрлат или в уложенную на угол стены балку, либо опирается на них, в зависимости от принципа конструкции – распорной или безраспорной.

Накосные стропила могут изготавливаться из прочного клееного бруса необходимой длины. Но, чаще всего, применяются сдвоенные доски, срощенные с соблюдением определенных требований. Сращивание диагональной стропильной ноги позволяет:

повысить сопротивляемость элемента нагрузкам за счет удвоенного сечения;
изготовить неразрезную балку необходимой длины;
унифицировать размеры деталей вальмовой крыши.

Унификация позволяет применять для изготовления диагональных элементов тот же материал, что и для стандартных стропильных ног – применение досок одного типоразмера упрощает конструктивные решения при проектировании и монтаже узлов стропильной системы.

Под диагональное стропило устанавливаются одна или две опоры. Доски по длине сращиваются таким образом, чтобы стыки располагались на расстоянии 0,15L от центра опоры. Соответственно, длина досок для изготовления накосных стропилин подбирается в зависимости от длины пролета и количества требуемых опор.

В частности, если для вальмовой крыши требуется диагональное стропило длиной 10 метров, рекомендуется использовать доски длиной 7 и 3 метра, чтобы расположить стойку на расстоянии 1/4 длины пролета от верхнего конца стропилины.

В этом случае конструкция будет способна выдержать расчетные нагрузки – под средней частью стропилины опоры ставить не рекомендуется.

В роли опоры под диагональное стропило выступает подкос или стойка, выполненная из бруса или спаренных досок. Угол установки принципиального значения не имеет, если подкос упирается в прочное железобетонное перекрытие (с укладкой гидроизоляционного слоя). Если стойка упирается в лежень, угол установки обычно составляет 35 – 45° к горизонтальной плоскости.

Дополнительные опоры устанавливаются по следующему принципу. Длина пролета до 7,5 метров требует использования одного подкоса. Если длина пролета составляет 7,5-9 метров, устанавливается опора в нижней части стропилины, либо монтируется шпренгельная ферма. При увеличении длины пролета устанавливается дополнительная опора. При недостаточно прочном перекрытии необходимо уложить дополнительную промежуточную балку для упора стоек.

Шпренгель – балка, пересекающая угол, образованный двумя стенами, примыкающими друг к другу. Шпренгельная ферма представляет собой конструкцию, в которой накосные стропилины подпираются опорами, которые лежат на шпренгелях. Вся система при этом усиливается двумя подкосами. Для изготовления шпренгельной фермы используется брус 100×150 мм для балок, 100×100 для стоек и 50×100 для подкосов.

Монтаж верхней части диагональных стропил

Верхний конец накосных стропил крепится к коньковой части крайней стропильной фермы при монтаже системы с висячими стропилами. Для этого может потребоваться использование шпренгеля или прибоины (короткой доски толщиной от 50 мм), к которой крепятся запиленные под необходимым углом концы диагональных стропил. Если прибоину расположить с отступом от конька, получится датская полувальмовая четырехскатная крыша. Для крепления накосных стропил в верхней части могут использоваться следующие виды крепежа:

Нарожники к накосным стропилам крепятся методом врубки либо с устройством черепных брусков (второй вариант позволяет получить более жесткую конструкцию). Сечение брусков, которые нашиваются на стропило с обеих сторон, составляет 50×50 мм. Нарожники следует опирать на стропила со сдвигом, чтобы не образовывались стыки брусков в одной точке.

Вальмовая крыша с висячими стропилами, стропильная система вальмовой крыши
Особенности устройства вальмовой крыши с висячими стропилами. Составные элементы, входящие в стропильную систему вальмовой крыши.

Источник: vseokrovle.com

[content-egg module=GdeSlon template=compare]

Вальмовые крыши привлекают внушительным списком убедительных преимуществ. В их числе эффектная форма, равномерность прогрева и надежная защита дома от осадков. Благодаря отсутствию фронтонов вальмовым конструкциям не страшны существенные ветровые нагрузки. По сравнению с двухскатными вариантами намного меньше причин опасаться деформаций. Перечень плюсов можно продолжить, но их поток притормаживает весьма веское обстоятельство: стропильная система вальмовой крыши не радует простотой устройства. Однако сложность не остановит самостоятельного строителя, если он знаком с нюансами сооружения четырехскатного каркаса.

Характерные особенности вальмовых крыш

Вальмовые крыши от двухскатных собратьев отличаются тем, что вертикальных стенок фронтонов в их конструкции нет. Место фронтонов заняли расположенные в торцах треугольные скаты, ощутимо сокращающие реальный и визуальный объем крыши. Экономический эффект от уменьшения объема – вопрос спорный.

При раскрое крупнолистового материала на вальмовые скаты расходы напротив увеличиваются. К примеру, укладка профлиста или монтаж металлочерепицы заставят раскошелиться на покупку покрытия раза в полтора больше, чем на обустройство стандартного скатного сооружения.

Приобретение материала из разряда штучных позволит уменьшить бюджет строительства, ведь на обшивку торцов крыши тратиться не придется.

По аналогии с любой из строительных конструкций вальмовую крышу можно условно разделить на простые геометрические формы. В простейшем варианте без сопряжений и ендов у нее есть две пары симметричных скатов: два треугольника и две трапеции. На этом основании вальмовая крыша получила параллельное название «четырехскатная».

В анфас ее разрез напоминает обычную треугольную двухскатную крышу. В профиль у сооружения трапециевидная конфигурация, которую также можно разделить на прямоугольник с двумя зеркально развернутыми треугольниками по бокам. Форма трапеции зависит от архитектурных предпочтений хозяина. Определяется она соотношением длины карнизного свеса к длине конька. Часть конструкции, ограниченная прямоугольником, сооружается в соответствии с висячими или наслонными технологическими кровельными стандартами.

Источник: https://krovlyaikrysha.ru/valmovaya-kryisha-s-visyachimi-stropilami.html

Стропильная система вальмовой крыши

Вальмовой называют крышу с четырьмя и более скатами, образующую скаты с одинаковым наклоном как с торцовых, так и фронтонной стороны постройки. При этом такая крыша более сложна по конструкции, чем обычная двускатная, но лучше сопротивляется ветровым нагрузкам.

Конструктивные особенности вальмовой крыши

Наиболее характерный элемент вальмовой крыши – стропильная система. Она состоит из элементов, показанных на иллюстрации.

Конек или коньковый брус – наиболее нагруженная часть конструкции, на которое опираются стропила (стропильные ноги).
Стойки поддерживают конек, воспринимая нагрузку от веса кровли и передавая ее на стены здания.
Угловые (накосные, наклонные) стропила формируют характерную геометрию крыши.
Балки, образующие стропильную систему, делятся на короткие (укороченные, нарожники) и длинные – центральные и промежуточные. При этом с учетом строения кровли, представляющей собой состыкованные детали – две равнобедренных трапеции по длинным сторонам и два равнобедренных треугольника по коротким – длинные стропила идут вниз от конька, а короткие – от накосных стропил.
Все доски опираются на нижний брус (обвязку или мауэрлат) или непосредственно в кладку стены, как показано ниже.

Следует обратить внимание, что для жесткости и прочности конструкции центральные промежуточные стропила (те балки, что сходятся к концам конькового бруса по треугольным и трапецевидным скатам) соединяются. Промежуточные и укороченные элементы такой связи не имеют.

Важно: вне зависимости от угла наклона кровли, одинакового для всех скатов, накосные стропильные балки имеют меньший уклон к горизонтали, чем промежуточные и короткие стропила. Это связано с особенностями геометрических фигур, образующих кровлю (трапеций и треугольников). Стропила вальмовой крыши, расположенные по углам (накосные) рассчитываются с учетом уклона кровли и высоты конька.

При описании устройства стропильной системы вальмовой крыши используются также термины:

лежень – это несущая балка, используемая для установки подпорок (стоек) конькового прогона. Она опирается на расположенную внутри дома капитальную стену;
мауэрлат – прямоугольная рама, уложенная поверх наружных стен дома и связанная с ними. Служит место для крепления концов стропил, длинных и укороченных;
шпренгель – дополнительная стержневая конструкция, усиливающая основную несущую стропильную систему, обычно устанавливается под диагональными стропильными ногами;
подкосы и раскосы – наклонные балки, усиливающие основную конструкцию и придающие ей жесткость.

Различные названия элементов связано с использованием отечественных и переводных терминов.

Положение центральной стены, на которую будет смонтирован лежень, может дать различное опирание стержневой системы. При этом, как показано на иллюстрации, количество и расположение усиливающих конструкцию элементов, зависит от величины прогонов. Симметричная кровля более удобна в расчете и монтаже, поскольку не требует уточнения смещения приложенной нагрузки.

Расчет элементов вальмовой стропильной системы

При расчете стропильной системы вальмовой крыши учитываются такие данные:

планируемый скат кровли. Зависит от снеговых и ветровых нагрузок в регионе;
высота конька – связана с углом ската и наличием/отсутствием под кровлей эксплуатируемых помещений (мансарды, чердака);
материалы стропильной системы и кровельного покрытия;
необходимость утепления кровли. С учетом запланированного теплоизолирующего материала рассчитывается расстояние между стропилами.

Информацию для расчета можно найти в СНиПах, на сайтах производителей кровельных и изолирующих материалов.

Расчет угла ската кровли, высота конька

Вид вальмовой кровли в разрезе позволяет зримо представить базовые элементы расчета: высоту конька, угол ската и длину заложения (прогона). Цифры на иллюстрации предложены условно, с учетом часто встречающихся для частных домов средних размеров величин.

В зависимости от того, что является необходимостью – получение под кровлей мансарды (чердака) требуемой высоты или соблюдение приемлемого для погодных условий региона ската кровли, при расчете ориентируются либо на высоту конька, либо на угол наклона.

Подробно нюансы выбора уклона кровли в зависимости от погодных условий (количества осадков и ветровых нагрузок) рассмотрены в статье. Для практического же расчета следует использовать подходящие для частной застройки углы скатов 25…45 градусов (для вальмовых крыш обычно не применяются более крутые склоны) и равное влияние ветра на все скаты вальмовой крыши.

Порядок расчетных действий:

определение зоны расположения здания по снеговым и ветровым нагрузкам (используются карты РФ с соответствующим делением на зоны и указанием нормативной нагрузки на квадратный метр кровли);
расчет снеговой нагрузки с учетом коэффициента наклона кровли (0,7 для 25…60 градусов, интерполируется в зависимости от угла наклона);
расчет ветровой нагрузки с учетом этажности и окружения здания;
суммирование полученных нагрузок;
проверка соответствия расчетных данных допустимым;
определение высоты конька с учетом ширины здания и полученного угла ската;
проверка полученной высоты желаемому способу эксплуатации подкровельного пространства;
при несоответствии высоты конька необходимой высоте помещения изменение угла ската из допустимого диапазона и повтор пунктов 2…8.

Пример расчета высоты конька

Для здания, расположенного в районе Уфы (снеговая зона 5, ветровая 2) с предполагаемым углом ската 30 градусов и общей шириной 8 м, расположенного в зоне частной малоэтажной (до 10 м) застройки высота конька составит:

H= L/2 x tg A = 8/2 х tg30 = 4 х 0,5 = 2 м.

Для устройства мансардного помещения такой высоты недостаточно.

Однако угол ската даст сравнительно небольшую нагрузку на кровельную конструкцию. Нагрузка от снега составляет исходных данных (уклон 30 градусов) 320 кг/м.кв., от ветра – 42 кг/м.кв. При коэффициенте 0,7 для снеговой нагрузки и 0,65 (высота строения до 10 м, зона частной застройки) суммарная нагрузка на стропильную конструкцию составит:

320 х 0,7 + 42 х 0,5 = 224 + 21 = 245 кг/м.кв.

Такой уровень нагрузки позволит использовать деревянные стропила и другие элементы конструкции, не увеличивая затраты на строительство.

Расчет длины конькового прогона

Определить длину конька (конькового прогона) можно на основании выбранного угла ската и длины здания. Учитывается также нагрузка на конек от выбранного типа стропил. При висячих стропильных конструкциях две встречные балки опираются на мауэрлат и друг на друга. Вверху они скрепляются более или менее жестко или опираются на коньковый прогон. Если в доме есть внутренняя несущая стена, на которую допустимо через лежень смонтировать стойки для конька – нагрузка на него от стропил распределяется лучше и заметно уменьшается. В упрощенном виде можно сказать:

при ширине дома более 7 метров желательно дополнительное опирание конькового прогона (на лежак через стойки);
при длине здания свыше 10 метров необходимо проверять коньковую балку на прогиб (расчет требует минимальных знаний сопромата и сведений о собственном весе кровли – стропильной системы, тепло- и гидроизоляции, покрытия – и снеговых нагрузок).

Обычно длину конькового прогона рассчитывают графически, используя свойства геометрических фигур.

Пример расчета длины конька

Для уже использованных значений (угол ската 30 градусов, ширина дома 8 м и длина 12 м) длина конька составит:

L = LДС – 2 х MN,

Где MN =H x ctg α, то есть угла ската. Таким образом при высоте конька 2 м и угле 30 градусов MN = 3,45 м.

https://www.youtube.com/watch?v=jTQvBWOZDko

Тогда L = 12 – 2 х 3,45 = 5,1 м.

Расчет длины центральных стропильных ног

Накосные стропила также рассчитываются на основании тригонометрических формул. Для начала определим длину промежуточного стропила, она одинакова для трапецевидного и треугольного скатов. Зная высоту конька и расстояние от его конечной точки до свеса крыши, используем теорему Пифагора, то есть определим длину гипотенузы прямоугольного треугольника CMN при известных катетах СM и MN:

CN2 = СM2 и MN2 = 22 + 3,45 = 15,9 м, то есть CN = 3,98 м.

По тому же принципу рассчитываем длину диагонального стропила:

CB2 = СN2 и NB2, CB = 5,64 м.

Для укороченных стропил решаем ту же задачу с учетом шага размещения стропильных балок и, соответственно, уменьшением катетов треугольника. Обычно точные расчеты стропил вальмовой крыши не производятся, длина подрезается «по месту».

При выполнении расчетов важно учитывать тип узлов опирания стропильных ног друг на друга, на конек, на мауэрлат и давать запас на длину стропил.

Расчет сечения стропил и шага между ними

Опирание стропил на балки вальмовой крыши происходит с разным шагом в зависимости от снеговой нагрузки, сечения элементов конструкции и выбранного сорта и породы древесины. Традиционно для стропильных систем выбирают сосну 1…2 сорта.

Учитываются также длины стропильных ног. Это необходимо, чтобы подобрать такое сечение, которое позволит избежать прогиба балки и/или продемонстрирует необходимость установки подкосов.

Для упрощения расчетов сечения стропил используются онлайн-калькуляторы.

Полученные в одном из таких калькуляторов итоговые данные выглядят следующим образом:

Здесь под вальмами понимаются треугольные участки кровли.

Следует отметить, что ширина свеса (заходящая за пределы мауэрлата часть кровли) и шаг, а также сечения стропил и досок обрешетки выбраны средними для таких габаритов здания. При выборе иных значений в исходные данные необходимо вносить корректировки.

Способы крепления стропил вальмовой крыши

На иллюстрации ниже представлено несколько современных способов крепления стропильных балок к мауэрлату.

При этом используются способы с запилом балки по месту (или предварительно, с вспомогательными опорными элементами и накладками-кобылками для удлинения стропил и увеличения свеса по мере необходимости.

Укороченные стропильные балки к диагональным крепятся немного иначе, поскольку нагрузка на них снижена и обычный способ монтажа не подходит.

Крепления балок в коньковой части также имеют отличия. Выбор конкретного способа зависит от навыков работы строителей, имеющихся крепежных материалов и планируемого типа гидроизоляции.

Связка диагональных стропил, конька и промежуточных стропильных брусьев особенно ответственна, поскольку этот узел обеспечивает жесткость всей конструкции.

Монтаж обрешетки

При устройстве обрешетки следует учитывать плотность ее настила, сечение выбранной доски и последовательность создания гидро- и теплоизоляционного слоя. Это отдельные большие темы, требующие всестороннего освещения, поэтому в рамках данной статьи следует учесть:

расположение досок или планок обрешетки на углах кровли (по диагональным стропилам) должно совпадать;
количество, сечение и способ установки обрешетки зависит от выбора кровельного материала и изолирующих слоев;
устройству обрешетки следует уделять не меньшее внимание, чем монтажу стропильных конструкций.
