Как соединить крышу дома и пристройки

Ларри Хон

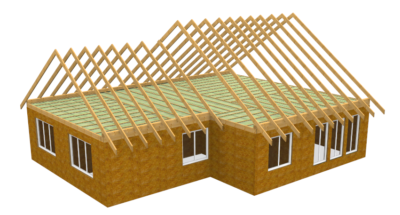

Система со слепой ендовой это способ установить соединяющиеся крыши без установки стропил ендовы. Это предпочтительный способ, когда вы собираетесь добавить пристройку (дополнительное крыло) к старому дому. Чем разбирать старую крышу, чтобы вставить стропило ендовы, гораздо легче дать новой крыше пересечь старую с помощью слепой ендовы. Но даже в новом доме это самый быстрый способ, когда, например, формируют фальшивые слуховые окна на скатах крыши. Используйте слепую ендову всегда, когда стропила основной крыши будут обшиваться снизу для формирования потолка мансарды.

Чтобы сконструировать крышу со слепой ендовой, первое, что необходимо — это установить наслонные стропила на основной крыше и обшить часть, на которую должны попадать ендовы (см. рис. внизу страницы). Некоторые правила требуют, чтобы была обшита вся крыша, даже под второстепенной крышей, чтобы обеспечить максимальную прочность.

Конек слепой ендовы может быть размечен по длине, продлив приложенную доску конька до основной крыши.

Когда основная крыша установлена и обшита, продолжайте устанавливать наслонные стропила на второстепенной крыше и продлите коньковую балку до обшитой области основной крыши ( как показано на верхнем фото). Когда удлиненный конец конька дотронется до основной крыши, отметьте его длину. Держите другой обрезок коньковой балки вдоль удлиненного конька на основной крыше, и начертите линию угла наклона крыши на удлинении. Распилите и прибейте удлиненную балку конька к месту поверх обшивки, проверяя и на вертикаль и на горизонталь.

Уложите другой обрезок балки конька вдоль основной крыши, прижав к приложенной доске и прочертите на ней угол наклона крыши.

Отпилите вдоль прочерченной линии, и прибейте удлиненную часть конька на место.

Теперь отбейте меловую линию ендовы, держа один конец шнурки у удлиненного конца конька, а второй протяните вниз к внутреннему углу. Это точка, где соединяются обшивки обеих крыш. Вдоль этой линии, дополнительная поддержка необходима, как опора для нижних концов нарожников ендовы.

Нарожники не должны прибиваться прямо к обшивке, поэтому прибейте две доски 2,5×15 см, или два куска фанеры аналогичной ширины, вдоль линии ендовы, держа их достаточно далеко, чтобы верхний край стропил совпал с линией и с остальной крышей. Чем круче крыша, тем ближе будет линия к этим доскам.

Чтобы определить точное расстояние, натяните шнурок от конька пересекающей крыши к меловой линии ендовы и придвиньте к ней эту доску или фанеру.

Пространство между последним наслонным стропилом у конька и концом ендовы теперь заполнено нарожниками, которые установлены парами на ребро и укорочены на общую разницу. Как и обычные нарожники ендовы, они должны быть подпилены вертикально у конька. У нижнего конца они должны быть подпилены горизонтально, в соответсвии с углом наклона крыши. Горизонтальный распил на них будет либо справа, либо слева, в зависимости с какой стороны конька они будут прибиты. Сделайте диагональную отметку, указывающую направление для каждой пары нарожников.

Наиболее быстро можно разметить нарожники слепой ендовы с помощью лекала показанного на рисунке справа внизу.

На нарожниках, уложенных на ребро разметьте лекалом линию распила конька. Для горизонтального распила, приложите лекало так, чтобы конец был вровень и с той же стороны, чтобы и метка длины, и диагональная метка соединялись на нарожнике. Каждый нарожник, каждого комплекта, получит горизонтальную линию распила на противоположных концах.

Линия конька пилится, как и у наслонного стропила. Чтобы распилить горизонтальную линию, установите пилу на нужный угол наклона крыши и следуйте разметке. Удостоверьтесь, чтобы распил шел в направлении диагональной метке: один налево, другой направо.

Теперь прибейте нарожники по месту к коньку, следуя разметке коньковой балки. Прибейте нижний конец, горизонтальный распил, к доске-опоре 2,5х, уложенной на обшивку . Прибейте гвоздями наискось, а не прямо, чтобы уберечь диск пилы, когда будете обшивать крышу.

Если крыши пересекаются на одинаковой высоте обвязок стены, нужно вставить в свес фальшивый конец ендовы, чтобы дать обшивке место для стыковки. Доска-опора 2,5х, которая формирует ендову на основной крыше может выступать до свеса. Самый простой способ отпилить фальшивый свес вальмового стропила — положить обрезок стропила на ребро справа от ендовы, оставив его выступать в сторону свеса и над концом наслонного стропила.

Нарожники слепой ендовы прибиваются от конька к доске-опоре 2,5х, которая крепится к основной крыше.

Наслонные стропила пилятся под углом 45°, чтобы дать фальшивому концу войти между стропилами.

Лекало нарожников слепой ендовы похоже на лекало наслонных стропил и накосного стропила. На конце короткой доски 2,5× см, той же толщины, что и доска для стропила, начертите вертикальную линию распила у конька. На другом конце, сделав отступ около 30 см, начертите горизонталь перпендикулярную вертикальному распилу. Прибейте упор 2,5×5 см к верхнему ребру, чтобы было легко располагать лекало на нарожнике для разметки распилов.

Когда обрезок доски на месте, прочертите конец наслонного стропила по длине, отмечая вдоль обеих сторон доски. Положите лекало наслонного стропила на эти метки и прочертите линию вертикального распила. Затем распилите пилой установленной под углом 45° линию вертикального распила с одного конца фальшивого стропила двойным распилом под углом 45° так, чтобы он подошел к концу, опустите его вниз между стропилами и прибейте.

Оставьте конец фальшивого стропила свободным и разметьте все концы по длине меловой линией. Разметьте стропила ендовы и наслонные стропила соответствующими лекалами и укоротите концы.

Если одна крыша пересекает другую на разной высоте обвязок, вам нужно сделать защиту от птиц из куска фанеры или доски 5х позади стропил и между границей здания и валиком. Эта защита не даст птицам вить гнезда под открытыми скатами и упростит установку черепицы.

Перейти к следующей главе книги: Строительство лестниц

Разделы книги ларри хона «очень эффективный плотник»

Источник: https://eplan.house/larry-haun/krysha/kak-soedinit-kryshu-doma-pristrojki

Применение технологии врезания крыши в домах сложной формы

Каждый обладатель загородного дома, большого либо незначительного размера, желает, чтобы его строение выглядело не простой дачей, а особняком, который если не внутренней обстановкой сможет удивить гостей, то хотя бы внешним видом. Прямое отношение, с эстетической точки зрения, к общему облику жилища имеет крыша. Не секрет, что чем сложнее конфигурация крыши, тем богаче и насыщенней выглядит дизайн всего сооружения.

В современном домостроении все чаще встречаются сложные в геометрическом плане крыши, с многочисленными примыканиями и разнообразными архитектурными изысками. В итоге подобного подхода к проектированию получаются многощипцовые крыши. Крыши данного типа являются результатом соединений двух либо более крыш различной формы. Соединение крыш получается в ендовах и коньках. Плоскости скатов могут иметь трапециевидные, треугольные либо прямоугольные формы. В плане дома подобные крыши просматриваются, как Т-образная либо Г-образная формы крыш.

В данной статье мы рассмотрим, как построить план Т-образной и Г-образной крыши относительно основных принципов, и несколько вариантов стыкования крыш.

Основные принципы построения плана крыши

Создавая крышу на стадии проектирования, делают план крыши. План крыши выглядит, как вид сверху, где должен четко просматриваться рисунок крыши, с учетом всех примыканий, будь то веранда, крыло здания, слуховое либо мансардное окно, терраса. Правильно разработанный план крыши должен учитывать высотные отметки и линейные размеры сооружения.

В результате крыша определяется по образному названию: Г-образная крыша, Т-образная крыша либо крестообразная. Конечно, чем конструктивно проще крыша, тем меньше времени она отнимает на обустройство, и тем проще ее обслуживать в последующей эксплуатации. Пример плана построения ендовой крыши в различных вариантах можно увидеть на рисунке ниже.

Общий план крыши можно разбить на квадраты и прямоугольники, обозначить пристройки и основные помещения. На плане крыши необходимо указывать главные прогоны (ab), соответственно в перпендикулярном направлении обозначать второстепенные прогоны (cd) над меньшими помещениями. Далее прорисовываем линии, которые соединяют углы крыши над второстепенным помещением и углы основной крыши. Таким образом, мы получаем видимые линии, где происходит соединение крыш – ендовы, образующиеся в результате сплачивания разных скатов крыши.

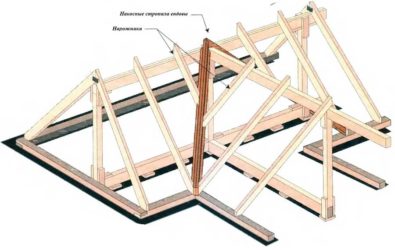

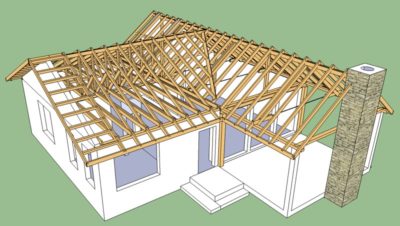

Линия ендовы будет являться внутренним углом пересечения крыш, где, как правило, сооружают диагональные (накосные) стропильные ноги. При одинаковой высоте коньковых прогонов крыш, диагональные стропильные ноги на ендовой крыше размещаются нижним концом на мауэрлате, а верхним на основном прогоне.

Углы скатов кровли, в зависимости от размеров второстепенных пристроек, могут иметь разные значения. Методом укорачивания прогонов (сd) можно достигать разнообразной геометрии кровли. Меняя угол наклона ендовы, достигают необходимой высоты конькового прогона над основной крышей либо пристройками.

Данным методом можно получить самые разнообразные типы крыш: от шатровых крыш и до вальмовых либо полувальмовых крыш.

Например, если укоротить прогон с обеих сторон точек a и b либо только со стороны одной из точек, то получим на крыше образование вальм. Укорачивая прогон cd со стороны точки d, приведет к образованию вальмы на пристройке. Если, к примеру, прогон ab свести к одной точке, то в итоге получится шатровая крыша. В данном варианте диагональные стропильные ноги будут иметь точку опоры в единственной стойке, в ней же и сходиться. Если, наоборот, прогон cd удлиним, то на крыше получаться треугольные свесы крыши, увеличенные на коньке.

Варианты стыкования двух видов крыш

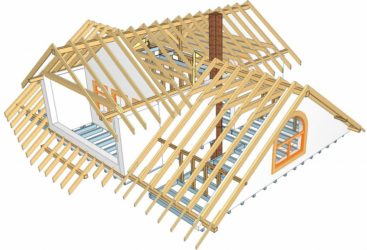

Рассмотрим далее пару вариантов, где детально увидим, каким образом происходит соединение крыш Т-образной и Г-образной конструкции. Варианты соединений можно увидеть на предоставленном рисунке (см. рисунок 3).

При любой высоте конькового прогона основной крыши, прогоны второстепенных чердачных крыш соединяются со стойками подстропильной системы основной крыши гвоздевым боем, а опираются на прибоины.

На накосные стропила необходимо предварительно нашить опорные бруски, поскольку на них будут опираться нарожники. Конструкционные особенности обустройства вальмовых крыш мы рассматривали ранее, поэтому помним, что нарожники должны устанавливаться вразбежку по накосным стропилам.

В ендовах нарожники, как и вся остальная стропильная система, могут быть обустроены, как по распорному, так и по безраспорному варианту. Стропильная система, выполненная по распорному варианту, нижними концами упирается в диагональную стропильную ногу ендовы, отдавая тем самым ей распор. Распорные стропила верхними концами между собой соединяются в коньковом узле.

При распорном варианте обустройства стропильной системы, диагональная стропильная нога дополнительно получает сжимающее напряжение, которое передается на мауэрлат в виде распора. Излишек напряжения можно снять с помощью схватки, выполненной по нижней части диагонального стропила и стойки.

При обустройстве Г-образной крыши, схватку, снимающую распор, можно расположить по нижним концам диагональных стропильных ног ендовы и вальмы с другой стороны. Выше располагать схватку не рекомендуется, поскольку она будет исполнять роль ригеля, при этом сжатого, соответственно, напряжение распора не будет снимать. Если диагональную стропильную ногу ендовы в нижнем узле с упора перевести на опирание, то распорная сила на стены не будет действовать. Схваткой в данном случае перехватывается распор, который может возникнуть при просадке конькового прогона при возникновении аварийной ситуации.

Диагональные стропильные ноги ендовые либо вальмовые от обычных стропильных ног конструктивно ничем не отличаются. Рассматривая их с фронтальной стороны, увидим, что они являются такими же стропилами, только несколько длиннее, но слегка иначе загружены. Установка накосных стропил происходит по такой же технологии, что и установка рядовой стропильной системы. Стоит уделить лишь особое внимание скреплению скатов между собой и правильной проекции ендовых либо вальмовых стропильных ног.

Заметим, что стоит очень тщательно проектировать план крыши, поскольку любые ошибки, допущенные во время проектирования и при возведении крыши, приводят к ущербу кровли: от обычных протечек до обрушения всей конструкции, к примеру, в результате большого скопления снега (см. http://srubnbrus.com/168.html).

При любых строительных работах мы руководствуемся современными тенденциями моды. Конечно, в строительстве мода не так изменчива, как, например, в одежде, но в каждом десятилетии прослеживаются некоторые изменения в конфигурации, технологии обустройства крыш, применении аксессуаров и кровельных покрытий. С годами никогда не пройдет мода на качественность выполненных кровельных работ, что является залогом долговечной и надежной эксплуатации крыши и дома в целом.

Источник: http://srubnbrus.com/1545.html

как соединить две двускатные крыши

Добрый день! Вопрос у меня такой: Построил гараж под грузовой автомобиль, длина 9 м, ширина 6 м, высота стен 4 м. Кинул через стены 10 полубрусов на 180 мм, дальше на них стропила из двух досок на 50 мм, длиной 6 м каждая. Дальше обрешетка и профнастил толщиной 0, 45 мм. В общем получилась двускатная равносторонняя крыша, высота от полубруса до конька где-то 3, 5 м.

Дальше у меня начинаются трудности, а именно: хочу к левой стороне вплотную строить одноэтажный дом размерами: ширина 8 м, длина 6 м, высота 2.8 м. Крыша аналогичная гаражу, только обе крыши будут перпендикулярны друг другу, то есть торец крыши дома должен состыковаться с левой стороной крыши гаража.

Теперь сам вопрос: возможно ли это, так как стена гаража 4 м, а стена дома около 3 м, если возможно, то как? Отправляю вам фото (на фото гараж с коричневой крышей, левее пустая площадь, на которой хочу строить дом).

К сожалению фото я не обнаружил, но вопрос понятен. Мне не очень понятно, зачем в гараже Вы сделали такую высокую крышу? При высоте в 3, 5 м и ширине 6 м вполне возможно над гаражом сделать тёплую мансарду. А в доме какую собираетесь сделать крышу?

То, что два здания имеют разную высоту стен, конечно, усложняет конструкцию крыши. Но чтобы максимально при этом упростить стыковку двух перпендикулярных крыш я бы посоветовал предусмотреть устройство конька обеих крыш на одном уровне. Вначале смонтируете конёк жилого дома, установите основные стропила, а затем уже приступите к монтажу ендовы. Это обычно самое уязвимое место многощипцовой крыши и делать его надо очень тщательно. Здесь, как в лотке, встречаются два водяных потока.

Если в качестве кровельного строительного материала собираетесь применить профнастил, то в этом месте обязательно делается сплошная обрешётка. Затем укладывается специальный гидроизоляционный ковёр, а затем уже кровельное покрытие. Подробнее об устройстве ендовы, ветровых досок, конька читайте в инструкции изготовителя к конкретному виду кровельного материала.

Так как высота крыши жилого дома будет большой, то следует сразу предусмотреть возможность устройства её как жилой мансарды с утеплённой крышей, тем более, что вы указали ширину дома равной 8 м. Удачи Вам.

«Врезание» крыш друг в друга. Г- и Т-образные крыши. Ендовы

Архитекторы называют крышу пятым фасадом — это один из самых выразительных элементов дома. Однако здесь необходимо выдержать баланс между дизайнерским решением и функциональностью крыши. С инженерной точки зрения чем проще крыша, тем меньше хлопот она доставит в строительстве и последующей эксплуатации. При проектировании крыши по бюджетному варианту следует, по возможности, избегать большого количества ендов, высотных перепадов конька, башенок и арочных форм.

https://www.youtube.com/watch?v=UC58u-KCleE

На рис. 1 представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

Как построить план крыши? Рассмотрим это на примерах (рис. 49). Современные загородные дома редко имеют план прямоугольника, чаще всего они строятся в виде букв Г, Т или в форме креста. Бывают и другие планировочные решения, нам сейчас важнее разобраться с основными принципами построения плана крыши. Планировку дома можно мысленно разбить на прямоугольники. Самый большой прямоугольник условно назовем основным помещением, а прямоугольники поменьше — пристройками.

рис. 49. Построение плана крыши

Нарисовав план стен, отступают от линий стен на 50 см (нормативный свес крыши) и в масштабе рисуют внешний периметр крыши. Затем на основной крыше рисуем прогон ab, перпендикулярно ему рисуем прогоны на пристройках cd. Теперь если соединить углы смыкания основной крыши и пристроек, то получим линию ендовы — внутреннего угла пересечения крыш. Здесь будет сделаны накосные стропильные ноги.

При одинаковой высоте коньков крыши накосные стропила устанавливаются на всю длину ендовы и будут опираться на мауэрлат и прогон основной крыши, углы скатов основной крыши и пристроек будут разными. Скаты получатся одного уклона только если ширина пристроек будет равна ширине основного помещения.

Укорачивание прогонов cd со стороны точки с изменяет линии ендовы. Расположение ее в плане под углом 45° приводит к тому, что скаты основной крыши и пристроек получатся с одинаковым наклоном, но конек пристройки станет ниже конька основной крыши. Изменением угла наклона ендовы (в плане) можно изменить высоту конька пристройки до требуемой величины. Накосное стропило, установленное в ендове, в этом случае, будет опираться на мауэрлат и прогон пристройки.

Укорачивание прогона со стороны точки а или b либо с обеих сторон приводит к образованию на крыше вальм. То же самое можно сделать с прогоном cd, укорачивая его со стороны точки d получим вальму на пристройке. Кстати, можно и удлинять прогоны, тогда на крыше получим треугольные, увеличенные на коньке, свесы крыши. Если полностью «согнать» прогон, например, прогон ab, в одну точку, получим шатровую крышу, в которой накосные стропила будут сходиться и опираться на единственную стойку.

В чердачных крышах, на любой высоте конька, прогоны пристроек стыкуются со стойками подстропильной конструкции основной крыши и опираются на прибоины (рис. 50). Гвоздевое соединение прибоин со стойками рассчитывается на срез гвоздей либо прибоина делается на всю высоту стойки.

рис. 50. Вариант стыкования двух крыш. Ендовы

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Накосная стропильная нога в ендове, как все остальные стропила, может быть выполнена по безраспорному и распорному варианту. Нарожники, соединенные между собой в коньковом узле, низом упираются в накосную стропилину ендовы и отдают на неё своё сжимающее напряжение. При этом накосная стропильная нога упёртая низом в мауэрлат, а верхом в коньковый узел, даёт на мауэрлат распор старающийся распрямить угол стыкования мауэрлатных балок.

Этот распор можно снять затяжкой расположенной между накосным стропилом и закреплённой стойкой, а в случае Г-образной крыши, между накосными стропилами ендовы и вальмы, расположенной с другой стороны.

При изменении нижнего узла накосной стропильной ноги ендовы с упора на опирание, распор на стены не пойдет, а затяжка (в этом случае ее правильнее будет назвать схваткой) тогда будет элементом, который перехватит распор, возникающий в аварийных ситуациях, например, при просадке конька.

Иными словами диагональные стропила крыш (вальмовые или ендовые) ничем особенным от обычных стропил не отличаются. Если встать к ним фронтально и посмотреть вдоль ряда обычных стропил, то мы увидим в них все те же рядовые стропила, только немного по-другому загруженные. Следовательно, их нужно проектировать и устанавливать по тем же правилам, что и рядовые стропила, только рассматривать их вертикальную проекцию и устанавливать схватки соответствующим образом.

Всё своими руками

Устройство ендовы

Это, пожалуй, самое сложное в строительстве в крыши. Во всяком случае, для нас — двух мужиков, которые делали это впервые. Там, где крыша двускатная, вообще ничего сложного: пили́ одинаковые стропильные ноги и ставь их на подготовленные места. А у нас сплошное безобразие — одна крыша, врезается в другую, да еще одна другой ниже… Решили взять тайм аут, пива попить, с людьми бывалыми посоветоваться, да книжки умные почитать.

Итак имеем желание сделать не двускатную крышу, а крышу буквой «Г», при чем основная (самая большая, для которой уже стропила выставили) крыша должна быть выше примерно на метр чем та, которая в нее будет врезаться. Потом плоскость маленькой крыши плавно должна переходить в плоскость одного из скатов крыши крыльца.

Глаза боятся, руки делают. Крыша — это неотъемлемый элемент дома как конструктивно, так и по визуальному восприятию. Поэтому она должна гармонично смотреться. Нельзя делать одну крышу с разными углами ската. Если решили делать с углом 28 градусов, значит надо делать с этим углом и основную крышу, и скаты на пристройке с крылечком.

Итак, чтобы прикинуть высоту конька нашей дополнительной крыше, нам необходимо знать расстояние основания треугольника будущего фронтона. Это как раз расстояние между теми двумя стропилами, которые мы установили при строительстве основной крыши. Помните, я говорил, что тангенс основной крыши нам еще пригодится? Настал именно этот момент. Берем половину основания треугольника, умножаем на наш тангенс и получаем высоту конька дополнительной крыши.

Стойку взяли на 20 см длиннее (толщина балок перекрытий), закрепили вертикально ее уголками на несущую стену. На той же высоте, в районе ранее установленных стоек соорудили невероятную конструкцию, на которую оперли прогон и скрутили все, что смогли болтами, а что не смогли &mdash скрутили уголками и саморезами. Получилось примерно это.

А вот приблизительно та чумовая конструкция. Опыта нет, поэтому перестраховываемся на каждом шагу))))

Дальше нам нужно было разместить наклонное стропило ендовы, и если с нижним креплением все примерно понятно, то наверху это крепление еще нужно найти. Натягиваем веревочку между крайними большими стропилами.

Источник: https://kak-sdelat-kryshu.ru/kak-soedinit-dve-dvuskatnye-kryshi.html

Как сделать двухскатную крышу своими руками – пошаговое руководство

Монтаж кровли относится к достаточно сложным процессам строительства. Для самостоятельной сборки и установки стропильной системы необходимо знать, как правильно соединить элементы, какой должна быть длина стропил, под каким углом их следует наклонять и, главное, из каких материалов собирают крышу. Без специальных знаний и навыков сделать сложную крышу будет проблематично. В этом случае можно выбрать оптимальный вариант — двухскатная крыша своими руками.

Конструктивные особенности двухскатной кровли

Двускатная кровля основана на треугольнике, который придает ей жесткость. В его составе имеются следующие элементы:

Мауэрлат — это брусья, уложенные непосредственно на наружные стены по всему периметру дома. Крепление этих элементов чаще всего выполняется посредством анкерных болтов. Рекомендуемый материал для изготовления элементов — древесина хвойных пород. Сечение брусьев имеет форму квадрата со сторонами 100*100 мм или 150*150 мм. Именно на мауэрлат ложатся стропила, и нагрузка от всей системы передается наружным стенам.
Лежень — это брус определенной длины, в который упираются стойки. Его укладывают в направлении внутренней несущей стены. Элемент используется при обустройстве крыши на больших домах.
Подкосы — это элементы, выполненные из небольших брусков. Они устанавливаются под углом между стойкой и стропилами. Такое расположение способствует укреплению стропил и повышению несущей способности крыши.
Стойки — это элементы крыши, расположенные вертикально. Посредством этого элемента нагрузка от конькового бруса передается на стены. Стойки располагаются между стропилами.
Затяжки представляют собой балки, которые соединяют стропильные ноги в нижней части. Этот элемент является основанием треугольника фермы. Как и подкосы, эти балки делают деревянные стропильные фермы более прочной и устойчивой к различным нагрузкам.

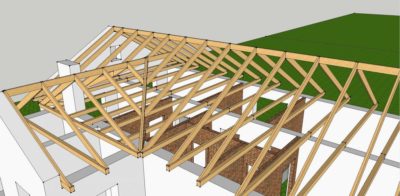

Стропильные ноги представляют собой доски определенной длины, имеющие сечение 5*15 см или 10*15 см. между собой элементы соединяются под углом, образуя вершину треугольника. Две соединенные стропильные ноги называют фермой. Количество таких конструкций определяется длиной дома. При этом расстояние между фермами может быть не более 1,2 метра и не менее 0,6 метра. Рассчитывая шаг стропильных ног, во внимание следует принимать общий вес кровли, ветровую и снеговую нагрузку.
Конек располагается в самой верхней точке кровли и представляет собой брус, который служит соединением скатов. Поддержку снизу этому элементу обеспечивают вертикальные стойки, а с боков к нему крепятся концы стропил. В некоторых случаях вместо бруса используют две доски, соединенные под определенным углом и прибитые к верхней части стропил с двух сторон.

Двускатная крыша своими руками предполагает выполнение обрешетки из досок или бруса, которые наколачивают на стропила в перпендикулярном направлении. В зависимости от материала для кровли обрешетка может быть сплошной или с зазорами.

Чем отличаются наслонная и висячая стропильные системы

Перед тем, как собрать двухскатную крышу, необходимо знать некоторые особенности ее строения. Висячая стропильная система устраивается в том случае, когда дом имеет небольшие размеры, и отсутствует внутренняя несущая стена. В этом случае стропила соединяют под определенным углом, делая соответствующие спилы на их концах, для соединения используют гвозди.

При устройстве такой стропильной системы стойки и конек не делают, а упор нижних концов стропил приходится на внешние несущие стены. Чтобы конструкция была более прочной, верхняя затяжка должна располагаться не дальше 0,5 метра от верха. Иногда в качестве затяжек используют балки перекрытия. Отсутствие стоек освобождает чердачное пространство, что позволяет использовать его для обустройства мансардного этажа.

Если в доме предусмотрена внутренняя несущая стена, то эффективнее использовать наслонную стропильную систему. В этом случае выполняют укладку лежня, на нем фиксируют опорные стойки, на которые прибивается конек. Этот способ считается более простым и выгодным с материальной стороны. При проектировании потолков на разных уровнях стойки можно заменить стеной из кирпича, которая разделит чердачное пространство на две части. Также может быть сделана двухскатная крыша с разными скатами по длине, что тоже весьма красиво и практично.

Процесс монтажа двускатной крыши своими руками

Чтобы ответить на вопрос, как правильно сделать двухскатную крышу своими руками, нужно соблюдать последовательность действий.

Монтаж крыши такого типа предполагает работу по следующему плану:

Подготовительный этап.
Фиксация мауэрлата.
Сборка ферм.
Установка ферм на перекрытия.
Устройство конька.
Набивание обрешетки.

Подготовительный этап

Перед началом работы следует приготовить набор необходимых инструментов и материалов:

Молоток и ножовка.
Угольник и уровень.
Крепежные элементы.
Доски, брусья и рубероид.

Все деревянные материалы следует обработать антисептическими растворами и антипиренами и хорошо просушить.

Монтаж мауэрлата

В домах из деревянных бревен или бруса роль мауэрлата играет верхний ряд сруба, это делает процесс более простым. На внутренней части бревна вырезают паз, в который устанавливают стропильную ногу.

В кирпичных или блочных домах мауэрлат укладывают следующим образом:

При укладке последних рядов в кладку монтируют металлические шпильки с резьбой. Они должны располагаться по всему периметру дома на расстоянии около 1,5 метров друг от друга.
Верхнюю часть стен покрывают рубероидом в несколько слоев, протыкая его шпильками.
В балках высверливают отверстия в соответствии с расположением шпилек.
Укладывают балки, надевая их на шпильки. На этом этапе важно следить за тем, чтобы балки были уложены ровно по горизонтали, а противоположные элементы были параллельны друг другу.

Источник: https://kryshadoma.com/montazh-i-remont-krovli/kak-sdelat-dvukhskatnuyu-kryshu-svoimi-rukami-poshagovoe-rukovodstvo.html

Варианты двухскатных крыш и их особенности: расчет и этапы монтажа, фото

Двускатная крыша – кровельная конструкция, которая чаще других используется в частном домостроении. Она не только проста в сооружении, она надежна, обойдется недорого, если правильно провести расчет количества элементов.. В статье рассмотрено, из каких элементов состоит эта разновидность кровель, и как ее можно собрать своими руками. Вы узнаете про основы расчетов, правила и этапы сборки, что позволит «на одной волне» разговаривать с подрядчиками строительной компании.

Дом с двускатной крышей

Из каких элементов состоит крыша в два ската

Из самого названия становится понятным, что такие крыши имеют всего лишь два ската, которые могут быть одинаковыми или разными по площади. Первые называют симметричными, вторые асимметричными

Не все двухскатные кровли состоят из одних и тех же элементов. Но есть среди них основные, которые присутствуют во всех конструкциях.

Мауэрлат – брус 100х100 мм (сечение минимальное), на который упирается стропильная система. Главное назначение – распределить равномерно нагрузку, действующую со стороны кровельной конструкции на стены постройки. Крепят мауэрлат именно к стенам (существует несколько вариантов).
Стропила, по-другому их называют стропильными ногами. Это доски (редко брусы) с минимальной толщиной 50 мм, расположенные с уклоном к стенам. Они и формируют скаты. Нижним концом они крепятся к мауэрлату, верхним к коньковому брусу или друг к другу.
Брус конька используется не всегда, а только когда крышу покрывают наслонными стропилами. Об этом чуть ниже. Его назначение – опора для стропильных ног.

Стропила, прикрепленные к мауэрлату

Дополнительные деревянные элементы, которые применяются не на всех двускатных конструкциях.

Опоры под брусок конька. Устанавливаются их только в том случае, если в кровельной конструкции таковой присутствует.
Стойки под стропила. Применяют, если ширина строения больше 12 м. Чем длиннее стропила, тем ниже у них несущая способность.
Прогон, он же брус, уложенный на стойки поперек стропильных ног. На него, а не на опоры, упираются стропила.
Лежень – брус, расположенный параллельно прогону, только в нижней части. На него монтируют стойки для стропил.
Затяжки. Это бруски, стягивают парные стойки (между собой).

Разновидности стропильных систем

Их две: висячие и наслонные. Первая разновидность, в которой верхние концы стропил опираются друг в друга, между собой и скрепляются. Для повышения прочности соединения и надежности конструкции нередко между ними устанавливают затяжку.

Вторая разновидность – ноги, опирающиеся на конек. Они также могут быть стянуты затяжкой, если ставится задача увеличить несущую способность всей системы.

Внимание! Функции затяжки для висячей разновидности может выполнять балка перекрытия, на которую ноги упираются.

Висячие и наслонные стропила На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу расчета, монтажа и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Правила сборки двускатной крыши

Двухскатная крыша собирается по-разному. Зависимость – тип стропильной системы. Разберемся по отдельности с каждой.

Сборка висячих стропил

Существует строгая последовательность проводимых операций:

Производят монтаж мауэрлата на стены. К ним он крепится при помощи шпилек, которые устанавливают в заливаемый армирующий пояс. Верхний конец шпильки – резьбовая часть, на которую накручивают гайку с широкой шайбой. Именно ими и прижимается мауэрлат к стене.
Производят монтаж конькового бруса. Для этого вдоль кровельной конструкции прямо посередине (если сооружается симметричная крыша) устанавливаются опорные стойки из бруса или досок. Они крепятся к лежню или к балкам перекрытия специальными металлическими уголками на саморезы. Дополнительно устанавливаются подпорки и укосины, чтобы выдержать вертикальность стоек.
На последние укладывается коньковый брус, который закрепляется к стойкам теми же металлическими профилями (уголками, пластинами и прочими). Основная задача производителя работ – выставить коньковый прогон в горизонтальной плоскости.
Устанавливаются стропила попарно, образуя треугольники кровельной системы.

Висячие стропила

Если есть необходимость, то под стропильные ноги устанавливаются дополнительные стойки. Их крепят или непосредственно между собой, или укладывают поверх стоек прогон поперек ног.
Поверх стропильной системы устанавливается обрешетка из деревянных брусков или досок.
Поверх обрешетки набивается кровельный материал.

Сборка наслонных

Наслонная стропильная система двухскатной крыши каркасного дома, и не только каркасного, собирается не на крыше, а на земле. Все дело в том, что сложно подогнать элементы между собой, когда у них нет опоры на одном конце. Для этого придется сооружать дополнительную опорную конструкцию временного типа. Это затраты времени, сил и средств, никому не нужные.

Поэтому парные стропила, они же в собранном виде носят название фермы, собираются в плоскости земли. Так как конструкция фермы – это треугольник, в симметричной кровле к тому же равнобедренный, то собрать его не составит большого труда. Основная задача производителя работ – соблюсти размерные параметры элементов фермы. Потому что подгонять фермы на крыше будет сложнее, если между ними достаточно большие размерные погрешности.

Поднимают стропила в сборе на крышу подъемным краном или другим приспособлением.

Монтаж наслонных стропил

Сначала устанавливают две крайние фермы по фронтонам дома, выставляют их между собой по высоте и закрепляют к балкам перекрытия подпорками и укосинами (временными).
Натягивают между верхними точками двух ферм нить, по которой монтируют остальные стропильные треугольники.

Остальное, как и в случае с висячими стропильными ногами: набивается обрешетка и кровельный материал.

Процесс возведения двускатной крыши в видео:

Это может быть интересно! В статье по следующей ссылке читайте про то, чем покрыть крышу дома.

Расчет стропильных ног

Важное подготовительное мероприятие, от которого зависит несущая способность системы в целом. Самостоятельно провести расчет, если вы в этом не разбираетесь, невозможно. Поэтому обыватели пользуются онлайн калькуляторами либо таблицами. В основе расчетных манипуляций лежит сечение брусков (в мм) или досок, зависящее от длины ног и шага установки.

Зависимость такая: чем длиннее ноги и больше расстояние между ними, тем больше должно быть сечение брусов. К примеру:

шаг установки 2,15 м, длина стропилы 3 м, для этого используют брус сечением 100х150 мм;
шаг 1,4, длина 3, сечение 75х125 мм;
шаг 2,15, длина 5 м, сечение 100х250;
шаг 0,9, длина 5,5, сечение 50х200 мм.

Для каждой позиции найдется свой параметр применяемых брусков. Таблицы есть в свободном доступе.

Схема распределения стропильных ног

Уклон скатов

Определить уклон конструкции двухскатной крыши непросто. Учитывают вид кровельного покрытия. Зависимость такая:

если используется асбоцементный шифер, то угол должен быть не меньше 22°, снижение данного параметра приведет к протечкам в местах стыковки соседних листов;
металлочерепица – угол в 14°;
профнастил — 12°;
битумная черепица – угол не должен превышать 15°, в противном случае появляется вероятность сползания покрытия с обрешетки;
рулонный материал (рубероид, толь и прочие) – наклон в пределах 3-25°.

Но здесь есть один нюанс. Чем круче крыша, тем меньше нагрузок действует на ее скаты, потому что дождевая вода и снег быстро сходят с поверхностей. Но при этом увеличивается парусность конструкции. То есть ветровые нагрузки увеличиваются. При этом высокие крыши – это возрастание затрат на стройматериалы, которые повышают себестоимость сооружения.

Угол наклона скатов крыши Это может быть интересно! В статье по следующей ссылке читайте про строительство крыши частного дома.

Разноскатные крыши

Двускатная кровля с разными скатами сегодня встречается достаточно часто. Нельзя сказать, что они лучше симметричных, но оригинальность конструкции сделала их популярными. Добавим, что такие кровли более сложны, чем традиционные с одинаковыми скатами.

Делятся эти крыши на три вида:

Несимметричные. У них коньковый прогон располагается посередине дома. Скаты располагаются друг к другу под одним углом наклона. Но один из них всегда длиннее другого.
Асимметричные. По длине скаты могут быть одинаковыми или разными, но угол наклона обоих разный.
Асимметричные со смещением. То же самое, что и предыдущий вариант, только коньковый прогон смещен относительно середины дома в одну из сторон.

Асимметричная двускатная крыша со смещением конькового прогона

Правила сооружения асимметричных двускатных крыш

Двухскатная крыша с разными скатами – сооружение непростое. Вся сложность заключается в том, что смещение конькового бруса относительно середины здания создает совершенно другие нагрузки. Они теперь не распределяются по коньку. Основное их давление (центральное) приходится на длинный более пологий скат. Именно поэтому на стадии проектирования и проведения расчетов нужно точно определить место установки дополнительных стоек. Их устанавливают под стропильные ноги длинного пологого ската.

При этом не проводят монтаж всей стропильной системы на глаз. Даже самое небольшое отклонение от проекта может привести к непоправимым последствиям. Вносить изменения в конструкцию будет сложно, а иногда просто невозможно.

Стропильная ферма асимметричной крыши

И еще один момент. Для асимметричной крыши (двускатной) требуется сооружение очень прочного мауэрлата, с помощью которого придется перераспределить неравномерные нагрузки. Особое внимание креплению мауэрлата к стенам дома.

Что касается строительства крыши с разными скатами, то сама технология ничем от традиционной не отличается. Главное – строго придерживаться требований, обозначенных выше. Обычно такие конструкции собираются из наслонных стропильных ног с установкой конькового бруса. Поэтому главная задача производителя работ – точно выставить конек по горизонтали на участке строго по проекту. Обязательно точно выдерживаются размеры стропил, в основном это касается длины.

Это может быть интересно! В статье по следующей ссылке читайте про дома с односкатной крышей.

Разноуровневые кровли

Еще одна разновидность крыш с двумя скатами. Чтобы понять, о чем идет речь, посмотрите фото ниже.

Разноуровневые двускатные кровли

По своей конфигурации кровля двускатная, покрывает собой весь дом. Но по отдельности каждый скат представляет собой односкатную конструкцию. Обычно между ними возводится несущая стена, на которую оба ската опираются.

Но при этом больший по размерам скат опирается на верхний торец стены, где устанавливается коньковый брус или балка мауэрлата, а меньший на его вертикальную плоскость, где обычно закрепляется несущая балка. Строительство таких крыш проводится по технологии односкатного сооружения.

Двускатные кровли с ломаными скатами

Эти конструкции в основном используются в домах, где запланировано сооружение мансарды. Под традиционными скатами организовать комнату проблематично. Причина – наличие «мертвых» зон на участках стыка стропильной системы и стены дома. Чтобы убрать эти зоны, необходимо часть ската сделать более крутой в плане наклона относительно вертикали.

В сечении крыша будет не треугольной, а пятиугольной. Собирать ее непросто, слишком много элементов, располагаемых под разными углами. Но у нее серьезные преимущества пред всеми остальными:

хорошо выдерживает снеговые нагрузки;
отлично противостоит давлению ветра.

Минус один – большой расход строительных материалов. Но выигрыш явный – дополнительная жилая комната за небольшие денежные расходы.

Ломаная мансардная крыша

Возведение мансардной крыши – это установка стоек, на которые укладываются лежни и упираются нижние концы стропильной системы. Вверху концы стропил соединяются на коньке. Крутые нижние стропильные ноги упираются снизу в мауэрлат, а сверху на лежни. Получается достаточно устойчивая и прочная конструкция.

В этом видео об устройстве мансардной крыши:

Это может быть интересно! В статье по следующей ссылке читайте про утепление крыши дома.

Обобщение по теме

Разнообразие крыш с двумя скатами дает возможность подобрать тот вариант, который впишется в архитектуру возводимого дома. Эффектность сооружения – это всего лишь видимая часть. В основе же конструкции лежит точный расчет элементов и нагрузок на них. Но, как показывает практика, большинство крыш в категории частного домостроения именно двускатные.

Прочитать позже

Отправим материал на почту

Автор статьи

Исполнительный директор в кровельной компании

Тимур Дементьев

Источник: https://m-strana.ru/articles/varianty-dvukhskatnykh-krysh-i-ikh-osobennosti/
