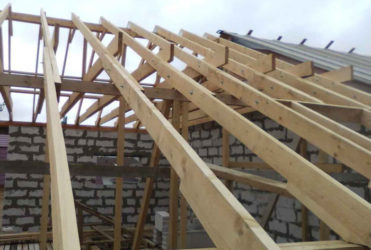

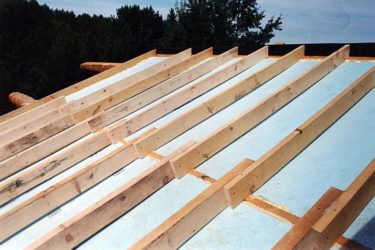

Как соединить стропила между собой по длине?

В этой статье:

Сращивание стропил между собой по длине — пошаговое видео и

17-09-2017Крыша

Крыша – сложная, многокомпонентная конструкция, проектирование, сборка и монтаж которой представляет собой значительное препятствие для неопытного мастера. Наиболее значимым этапом возведения кровли считают устройство стропильного каркаса, задающего форму, уклон и несущую свойство ската.

На стропила ложится нагрузка от веса кровельного материала и снега, исходя из этого они должны быть прочными и долговечными.

Но что делать, в случае если протяженность ската намного превосходит обычный размер пиломатериалов? В данной статье мы поведаем, как верно выполняется сращивание стропил между собой для повышения длины этого элемента.

Внешний вид и функции

Стропильными ногами либо стропилами именуют основные элементы стропильного каркаса крыши, каковые находятся попарно вдоль конькового соединения, образуя наклонные плоскости скатов. В большинстве случаев они изготавливаются из здоровой, прочной древесины либо железного профиля. В конструкции кровли стропила делают следующие функции:

Формируют форм и угол наклона скатов. Как раз угол между основанием крыши и стропильными ногами задают узнаваемую геометрию крыши, облегчая сход с поверхности ската талой и дождевой воды и снега.
Равномерно распределяют вес кровельного покрытия. Кровельный пирог с учетом снеговой нагрузки может весить до 300 кг/м2, потому стропила должны выдерживать большой вес на всей протяженности, и распределять его между несущими стенками.
Являются основой для фиксации кровельного материала. Финишное покрытие крепят на обрешетку, приколоченную поперек стропильных ног каркаса.

Обратите внимание! Существует три параметра стропил, определяемых при расчете и создании проекта кровли: протяженность стропильной ноги, расстояние между ними и размер сечения этих элементов. По большей части они зависят от уклона скатов, климатических условий и веса финишного покрытия.

Материалы

Стропильные ноги, распределяющие вес гидроизоляционного покрытия и термоизоляции кровли между несущими стенками, на каковые опираются скаты, должны владеть высокой несущей свойством и хорошими прочностными качествами. Помимо этого, они должны быть легкими, дабы при своей большой длине не прогибаться под собственным весом. Оптимальными материалами для изготовления стропил считают:

Дерево. Древесина – легкий, прочный стройматериал, который легко обрабатывать самым примитивным инструментом вручную. Стропильные ноги из этого бруса сечением 100х100 мм либо 150х150 мм выдерживают до 500 кг/м2. По причине того, что обычный размер пиломатериалов не превышает 6 м, дерево используют для изготовления стропил частных, поскольку при длине ската, превышающей 6 метров, приходится делать наращивание досок. Недостатком деревянных стропил считают не сильный устойчивость к гниению, исходя из этого их обрабатывают антисептическими составами.
Металл. Железные стропила используются по большей части в промышленном постройке, поскольку хозяйственные, коммерческие и производственные постройки, в большинстве случаев, владеют громадным размером. Высокая несущая свойство железного профиля разрешает применять элементы меньшего сечения. Помимо этого, металл владеет высокой устойчивостью коррозии.

Умелые мастера отмечают, что кроме того в случае если протяженность ската превышает 6 метров, стропила для каркаса кровли возможно изготовить из дерева. Причем совсем необязательно покупать дорогостоящие пиломатериалы нестандартной длины. При громадном размере крыши выполняют сращивание стропил либо надставляют их кобылками.

Способы наращивания

Протяженность стропильной ноги складывается из длины ската и длины свеса крыши, исходя из этого она может быть больше обычный размер пиломатериалов, составляющий 6 метров. Дабы удлинить доски, из которых изготавливаются стропила, необходимо соединить две либо три доски между собой. Дабы наборная стропильная нога не теряла прочностные качества, нужно верно вычислить место сращивания и надежно зафиксировать его одним из следующих способов:

Соединение встык. Дабы нарастить стропила эти способом, концы бруса отпиливают под углом 90 градусов, соединяют между собой, а после этого с обеих сторон накладывают деревянные накладки, фиксируя их в нескольких местах долгими болтами в шахматном порядке. Данный метод подходит для сращивания стропил, изготовленных из досок сечением 50х150 мм.
Соединение «косым прирубом». В случае если стропила изготавливают из бруса квадратного сечения, то легче всего нарастить их способом «косого прируба». Эта технология содержится в том, что концы соединяемых элементов подрезают под косым углом, а после этого соединяют через сквозное вертикальное отверстие шпилькой. Основное, дабы диаметр отверстия соответствовал либо был на 1 мм меньше крепежного элемента, в противном случае в конструкции появится люфт, вызывающий нагрузку на изгиб.
Соединение нахлест. Дабы нарастить стропила из деревянных досок по длине, возможно соединить отдельные элементы внахлест. Данный несложный метод взять достаточно твёрдое и прочное крепление. Нахлест между досками должен составлять не меньше 1 м, а крепление гвоздями осуществляется в шахматном порядке.

Принципиально важно! Другой надежный способ расширить длину стропильной наги изготовить составные либо спаренные стропила. направляться учесть, что составные элементы обходятся дешевле сдвоенных, но, существенно уступают им в прочности.

-инструкция

Источник: https://blog-oremonte.ru/krysha/srashchivanie-stropil-mezhdu-soboi-po-dline-poshagovoe-video-i.html

Сращивание стропил по длине — Кровля и крыша

Деревянные стропильные ноги изготавливаются из бруса или доски, сечение которых зависит от расчетной нагрузки на конструкцию. При необходимости выполняется сращивание стропил с целью увеличить длину элемента.

Расчет длины и сечения стропил, подготовка материала

В частном строительстве для возведения стропильной системы традиционно используется пиломатериал. Металлические или железобетонные конструкции встречаются значительно реже. Разработка проекта каркаса крыши подразумевает выполнение целого ряда расчетов, которые позволяют подобрать оптимальные параметры для каждого элемента стропильной системы. Стропила в процессе эксплуатации крыши принимают на себя основную внешнюю нагрузку, и к прочности данного элемента предъявляются повышенные требования.

Чтобы вычислить требуемую длину стропильной ноги, необходимо определиться с углом наклона кровли и рассчитать высоту крыши, исходя из ширины дома. Наслонные или висячие стропила при небольших размерах дома могут выполняться из цельного бруса или доски. Если длина имеющегося пиломатериала недостаточна, требуется выполнить сращивание, чтобы стропильная нога соответствовала заданным размерам.

Длина стропила зависит от размера пролета между коньком и верхней частью стены дома. Сечение стропильной ноги выбирается в зависимости от расчетной нагрузки и расстояния между ними. Усредненные значения приведены в таблице. Если в качестве кровельного покрытия предполагается использовать керамическую черепицу либо асбоцементный шифер, каркас крыши желательно возводить из пиломатериала увеличенного сечения.

Выбирая материал для изготовления стропил, предпочтение рекомендуется отдать древесине хвойных пород. Она легко обрабатывается, хорошо противостоит гниению, имеет необходимую прочность. Подготовленные к монтажу стропилины и другие элементы каркаса крыши следует пропитать огнебиозащитным составом.

При необходимости выполнить сращивание стропил по длине, важно выбрать оптимальную технологию, которая позволит обеспечить расчетную прочность конструкции. На видео представлены основные способы сращивания стропильных ног по длине.

Конструктивные особенности сращивания стропил

Увеличение длины стропильных ног производится за счет соединения коротких элементов из доски или бруса. Узел стыковки (практически при любом методе наращивания) представляет собой пластичный шарнир. Но стропилина должна иметь необходимую жесткость по всей длине, поэтому стык должен располагаться в том месте, где практически отсутствует изгибающий момент. С этой целью стык (пластичный шарнир) должен располагаться на определенном расстоянии от опоры, которое составляет 15% от длины пролета, перекрываемого стропилом.

Следует учитывать, что расстояние от мауэрлата до промежуточной стропильной опоры отличается от расстояния между этой же опорой и коньком. Это требует использования равнопрочной схемы – необходимо обеспечить одинаковую прочность по всей длине, создание равного прогиба не требуется.

Особые требования к прочности предъявляются к накосным (диагональным) стропилам вальмовых и полувальмовых крыш. Они превышают по длине стропила боковых скатов и служат опорой для нарожников – укороченных стропильных ног.

Сращивание стропил, при необходимости увеличить их длину, выполняется по следующим технологиям:

соединение досок встык;
метод «косой прируб»;
соединение внахлест.

Использования такого инструмента, как стусло, дает возможность отрезать концы досок строго под заданным углом, обеспечивая необходимую плотность стыков.

Соединение встык

Метод соединения встык дает возможность нарастить стропильную ногу, используя специальную накладку. Чтобы правильно выполнить соединение, требуется стыкуемые концы досок или бруса отрезать строго под углом 90°. Это позволит предотвратить образования прогиба под нагрузкой в месте стыка торцов стыкуемых стропил.

Срезанные торцы соединяются и закрепляются посредством металлического крепежа либо используются накладки из обрезков доски, устанавливаемые с обеих сторон соединения. Каждая накладка должна быть прибита гвоздями, расположенными в шахматном порядке.

Метод «косого прируба»

Если соединение встык более всего подходит для сращивания стропильных досок, метод косого прируба идеально подходит для увеличения стропильной ноги из бруса большого сечения. Данная технология получила свое название из-за принципа подрезки элементов. Соприкасающиеся концы досок необходимо подрезать под определенным углом.

Элементы, выполненные из бруса, плотно стыкуются полученными плоскостями. В месте соединения требуется выполнить сквозное вертикальное отверстие под шпильку или болт. Важно, чтобы диаметр отверстия точно соответствовал диаметру крепежного элемента (12 или 14 мм) или был меньше на 1 мм. В этом случае крепление плотно сидит в древесине и отсутствует люфт, который может создать нагрузку на изгиб.

При установке шпилек или ботов необходимо использовать широкие металлические шайбы, чтобы крепеж со временем не повредил древесину.

Соединение внахлест

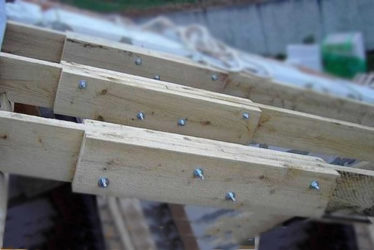

Срастить стропильные доски можно внахлест – это дает возможность создать жесткое соединение. Данный способ удлинения достаточно прост: две доски укладываются друг на друга с нахлестом, длина которого должна составлять не менее одного метра. Соединение досок выполняется при помощи гвоздей – крепежные элементы устанавливаются в шахматном порядке.

Крепление элементов внахлест – наиболее простой способ стыковки наращивания стропильных ног. В этом случае не требуется соблюдать точность подрезки элементов. Вместо гвоздей в качестве крепежа могут применяться шпильки с шайбами и гайками.

Спаренные и составные стропила из досок

В качестве удлиненных стропильных ног используются конструкции, выполненные из досок – спаренные и составные.

Спаренные выполняются из двух или более досок, соединенных широкими сторонами, которые сшиваются друг с другом с помощью гвоздей, расположенных в шахматном порядке. Чтобы увеличить длину стропильной ноги, соединенные попарно доски стыкуются внахлест и встык с другой спаренной системой. Это дает возможность создать равнопрочную конструкцию, способную выдержать высокие нагрузки. Удлиненные стропильные ноги из спаренных досок практически не уступают стропилам из цельного бруса и могут применяться для создания накосных стропил для вальмовых и полувальмовых крыш.

При удлинении стропильной ноги важно, чтобы сплачиваемые доски располагались со сдвигом не менее, чем на метр. Соединения должны располагаться в шахматном порядке, чтобы каждый стык был закрыт цельной доской.

Составное стропило изготавливается из трех досок. Основой конструкции являются две доски, имеющие одинаковую длину. Между ними укладывается третья доска, по ширине соответствующая основным. Ее длина должна обеспечить необходимую длину стропильной доски. Свободный промежуток между двумя основными досками заполняется обрезками доски, ширина которых соответствует доске-вкладышу. Вся конструкция прошивается гвоздями. Дополнительная доска должна заходить между основными не менее чем на метр по длине. Она закрепляется гвоздями, расположенными в шахматном порядке.

Надежность составных стропил существенно уступает спаренным конструкциям. Составные системы могут с успехом использоваться для возведения скатных кровель, но их нельзя применять в качестве накосных стропил вальмовых крыш.

Чтобы правильно выполнить монтаж удлиненных балок, необходимо учитывать место расположения стыков нарощенной конструкции. Они должны располагаться недалеко от опоры, что в минимальной степени подвергаться нагрузкам на изгиб. Наращивание стропил – экономически выгодный шаг, так как позволяет применять унифицированные материалы для создания конструкций необходимой длины.

Сращивание стропил по длине, как нарастить правильно стропила, видео
Научитесь правильно сращивать стропила по длине. Существующие способы для практического наращивания стропил с использованием различных узлов вместе с видео.

Источник: vseokrovle.com

[content-egg module=GdeSlon template=compare]

Конструкторы-проектировщики, составляя проект дома, обязательно проводят расчеты предполагаемых нагрузок на стропильную систему и определяют, какое сечение и длина стропил необходимы для данной кровли.

Удлинение стропил производится врубкой с последующей фиксацией скобами, гвоздями, болтами и т.д.

Часто требуются стропила нестандартных размеров, например, для конструкции вальмовой крыши нужны диагональные стропила 9 метров – это намного длиннее, чем стандартные размеры. И дело совсем не в том, что деревья не растут свыше 6 м, как подшучивают бывалые монтажники стропильных систем.

Можно постараться и достать готовые стропила нужного размера, но это будет стоить очень дорого (изготовление, доставка), что совсем нецелесообразно. Поэтому кровельщики используют разные способы удлинения стропильной ноги. Как нарастить стропила самостоятельно? Наращивание стропил – дело ответственное.

Неправильно выполненные узлы соединения нарушат всю стропильную конструкцию.

Сечение стропила напрямую зависит от его длины. Если путем сращивания увеличивается длина, то и ширина должна быть тоже большего размера. Необходимо добиться правильного соотношения всех размерных параметров, только тогда можно гарантировать надежность стропильной конструкции.

Соединение встык или лобовой упор

Чтобы в дальнейшем избежать критического прогиба в месте соединения, нужно следовать простому правилу: делать стыковочный срез брусьев строго под углом в 90º. Плотное и точное прилегание стропил в лобовом упоре создает предпосылки прочного узла соединения. Останется закрепить его деревянными накладками сечением 50 мм с гвоздевым боем или шпильками, расположенными с одной или двух сторон от стыка, – это зависит от нужной мощности конструкции.

Источник: https://krovlyaikrysha.ru/srashhivanie-stropil-po-dline.html

Как нарастить стропила по длине своими руками?

Крыша – сложная, многокомпонентная конструкция, проектирование, сборка и монтаж которой представляет собой серьезное препятствие для неопытного мастера. Важнейшим этапом возведения кровли считают устройство стропильного каркаса, задающего форму, уклон и несущую способность ската. На стропила ложится нагрузка от веса кровельного материала и снега, поэтому они должны быть прочными и долговечными. Но что делать, если длина ската намного превосходит стандартный размер пиломатериалов? В этой статье мы расскажем, как правильно выполняется сращивание стропил между собой для увеличения длины этого элемента.

Методы наращивания

Длина стропильной ноги складывается из длины ската и длины свеса крыши, поэтому она может превышать стандартный размер пиломатериалов, составляющий 6 метров. Чтобы удлинить доски, из которых изготавливаются стропила, нужно соединить две или три доски между собой. Чтобы наборная стропильная нога не теряла прочностные качества, необходимо правильно рассчитать место сращивания и надежно зафиксировать его одним из следующих методов:

Соединение встык. Чтобы нарастить стропила эти методом, концы бруса отпиливают под углом 90 градусов, соединяют между собой, а затем с обеих сторон накладывают деревянные накладки, фиксируя их в нескольких местах длинными болтами в шахматном порядке. Этот способ подходит для сращивания стропил, изготовленных из досок сечением 50х150 мм.
Соединение «косым прирубом». Если стропила изготавливают из бруса квадратного сечения, то легче всего нарастить их методом «косого прируба». Эта технология заключается в том, что концы соединяемых элементов подрезают под косым углом, а затем соединяют через сквозное вертикальное отверстие шпилькой. Главное, чтобы диаметр отверстия соответствовал или был на 1 мм меньше крепежного элемента, иначе в конструкции возникнет люфт, вызывающий нагрузку на изгиб.Соединение косым прирубомТехнология наращивания косым прирубом
Соединение нахлест. Чтобы нарастить стропила из деревянных досок по длине, можно соединить отдельные элементы внахлест. Этот простой способ получить достаточно жесткое и прочное крепление. Нахлест между досками должен составлять не менее 1 м, а крепление гвоздями осуществляется в шахматном порядке.

Важно! Другой надежный метод увеличить длину стропильной наги изготовить составные или спаренные стропила. Следует учесть, что составные элементы обходятся дешевле сдвоенных, однако, значительно уступают им в прочности.

Наборные и сдвоенные стропила

Как соединить стропила между собой по длине

16 декабря 2015

3050

Насколько надежной и долговечной будет кровля, зависит от того, качественно ли было произведено крепление стропил к мауэрлату, ведь в этом вопросе даже небольшие погрешности или плохое качество креплений могут оказать существенное влияние на эксплуатационные характеристики крыши.

Стропильная система состоит из наклонных стропильных ног, вертикальных стоек и наклонных подкосов.

Разновидности стропил

Принято различать стропила висячего и наклонного типа. Надо сказать, что именно висячие стропила наиболее часто используют при постройке большой по площади крыши.

Самые распространенные способы крепления стропил:

через мауэрлат;
с помощью затяжки и подстропильных брусков;
с помощью балок перекрытий;
крепление к бревенчатым стенам путем соединения с верхними венцами;
путем обвязки дома, принадлежащего к типу каркасных.

Виды стропильных форм.

Для тех, кто не знаком с понятием мауэрлата, важно понимать, что он представляет собой своеобразный фундамент для будущей крыши. Основной функцией его является не только удерживание креплений стропил, но и равномерное распределение общего веса крыши по всему периметру несущих стен здания.

Поскольку устанавливается мауэрлат в качестве основания для стропил, то использовать для него лучше всего деревянный брус или же бревна с обрезанной стороной. При этом важно убедиться, что для сборки мауэрлата не используются кривые балки с выступающими сучками.

Наиболее идеальным вариантом будет использовать брусья, прошедшие калибровку и фрезеровку со всех сторон. Для надежной установки кровли подбирать нужно качественный и надежный крепеж для стропил: пластины из металла, кронштейны, гвозди и болты.

И, конечно, необходимо учесть, что, применяя болты и гайки, нельзя отказываться от шайб, которые не дадут крепежам врезаться в древесину.

Поэтапная схема монтажа

Нарушая рекомендации для крепления стропил, есть вероятность того, что крыша со временем перекосится или будет разрушаться раньше положенного времени. Основные принципы правильного крепления сводятся к следующим:

Инструменты для монтажа стропил.

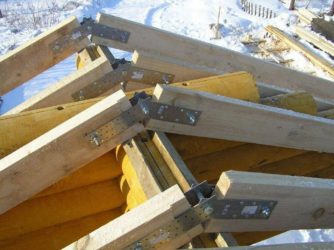

Крепить стропила следует на металлический уголок или пластины. Для этого заранее приобретается необходимое их количество, хотя многим ошибочно кажется, что эта рекомендация необязательна к исполнению. Если этого не сделать, то крепления другого рода могут впиваться глубже в деревянные брусья, что и приведет со временем к неприятным последствиям.
Брус правильнее всего крепить на болты или специально предназначенные для этого крепежи, но не на гвозди и саморезы.
Для выполнения одинаковых запилов следует использовать шаблоны. При этом, когда угол наклона для каждого ската отличается — то и заготовить шаблоны придется для каждого из этих вариантов отдельно. Чаще всего достаточно глубины запила на четверть ширины от стропильной ноги. Иначе придется очень часто замерять каждый запил, чтобы подтвердить его правильность.
Прежде чем крепить стропила непосредственно к мауэрлату, потребуется запил специальных седел, чтобы в дальнейшей установке кровли деревянные элементы стыковались друг с другом максимально плотно.
Для деревянного дома рекомендуется использовать скользящие крепления, позволяющие соединять стропила с мауэрлатом и бревенчатыми стенами. Именно в этом случае обязательно использовать так называемые «салазки».

Последний способ соединения между собой стропил с мауэрлатом особенно хорошо себя зарекомендовал в случае сооружения домов из бревен или бруса. В процессе постепенной усадки стен первоначальная геометрия дома может слегка нарушиться, и в случае жесткой конструкции соединений такой процесс может сломать участок стены. Если же используются скользящие соединения, то вся кровельная конструкция сможет «подстроиться» под усадку здания.

Подходящие типы крепления в разных условиях

Крепление стропильной ноги к мауэрлату.

Для двускатных крыш, установленных на здание с центральной несущей стеной, как правило, предусматриваются в конструкции две или три опорных точки: конька и несущих стен. Чаще всего используется крепление стропил к коньку путем соединения верха стропил встык.

Для этого верхний край каждого стропила обрезают под таким углом, который планируется для угла наклона ската крыши.

Скрепление противостоящих стропильных ног осуществляют с помощью пары гвоздей длиной 15 см, причем забивают гвозди под углом так, чтобы отрезки гвоздей, входящие в противостоящую стропильную ногу, оказались достаточно длинными. Укрепляют конструкцию стропила поверху накладкой из металла или дерева.

Кроме этого метода существует еще и крепление стропил к коньковому брусу на прогон и внахлест. Менее известным способом является, так называемая, врубка в полдерева. Для этого с помощью лобзика на поверхности обеих стропильных ног выпиливают выемки на глубину до половины бруса. После этого части соединяют, стягивая с помощью болта их в точке соединения.
Поверх стропил набивают обрешетку из досок или тонких брусьев. Это необходимый элемент для укладки кровли на следующих этапах. Самые широкие обрешетины располагают у карниза и у конька.

Современные технологии предоставляют самые разнообразные узлы крепления стропил к мауэрлату.

Способы соединения стропил.

В зависимости от требуемых параметров, можно выбрать шарнирные узлы с одной, двумя, или тремя степенями свободы.

Для зданий, сложенных из кирпича, наиболее популярным считается узел с нулевой степенью свободы. При этом способе крепления балка не имеет возможности смещаться в любую из сторон, а ее концы прочно закреплены уголками и саморезами.
Выбор между способами крепления — нашивкой подпорных брусьев или врубкой на стропильной ноге, осуществляется по виду древесины. При использовании балок из лиственных пород выбирается врубка, а в случае использования хвойных пород — нашивка.

Надо сказать, что в случае постройки легкой мансарды вполне обоснованным является использование балок перекрытий, которые укладывают под прямым углом к стенам. При этом, какой бы вес ни был предусмотрен для кровли, потребуются точные расчеты и очень надежные стены, которые смогут выдержать точечную нагрузку стропил, ведь без мауэрлата вес не будет распределяться равномерно. Балка перекрытия для не совсем тяжелой крыши делается с сечением 5*15 см, а ее длину подбирают так, чтобы расстояние от концов балки до стены было от 55 см со всех сторон. При этом стропильную ногу еще выносят за стену, прикрепляя ее к краю балки.

Что нужно знать?

Таблица коэффициентов для расчета элементов стропильной системы.

Необходимо подробнее рассмотреть то, как крепить стропила к балкам, чтобы кровля держалась прочно и долговременно. Чтобы край стропила не скользил по балке, применяют два вида зубчатых соединений: «зуб с шипом», и «зуб с упором».

Кроме них возможен еще и третий вариант с упором стропил в конец балки. В зависимости от того, какой угол наклона имеет стропильная нога, используют одинарный или двойной «зуб» для осуществления крепления ее к балке. Дополнительно, с целью упрочнения конструкции, рекомендуется использование металлических уголков для стропил.

Использовать крепление стропильной системы с одинарным зубом следует, если угол при соединении стропила и балки превышает 35 °, т.е когда крыша имеет крутые скаты.

Советы профессионалов

Специалисты рекомендуют при выполнении врубки отступать от края балки не менее двадцати пяти сантиметров, чтобы не допустить возможного скола конца балки, когда вес стропильной ноги будет давить на нее.

Таблица сечения и длины стропил.

Если угол наклона крыши составляет менее тридцати пяти градусов, то монтаж стропильных ног происходит таким способом, чтобы площадь трения их с балкой была как можно шире. Этого добиваются, используя врубку с двойным зубом.

Разметку стропильных ног проводят с помощью куска бруса, по длине равного расстоянию между стенами строящегося здания. По центру этого измерительного бруса устанавливают планку под углом 90° к самому брусу. Высота этой планки должна быть одинаковой с расстоянием от основания, на которое опираются стропила до конька крыши.

После примерки каждое стропило размечается строительным карандашом, так указывается место, где будет распиливаться брус. После чего размеченные материалы собирают.
Если у стропил предполагается довольно сложная структура, включающая в себя опоры, подкосы, и другие дополнительные конструкции, то в процессе разметки можно использовать временную фиксацию конструкции при помощи нескольких тонких реек.

А при распиливании лучше оставлять небольшой запас, чтобы была возможность подгонки конструкции позже.

Саму сборку стропильной системы начинают с двух крайних стропильных ног по обеим сторонам крыши. Не следует их сразу крепить слишком прочно, пока не появится уверенность в том, что они располагаются абсолютно симметрично. Бечевкой соединяют вершины установленных крайних стропил по линии намеченного конькового бруса. После чего можно выставлять оставшиеся стропила, одновременно проверяя их на симметричность.

Надеемся, что изложенные в данной работе советы о том, как правильно крепить стропила, помогут вам в проведении этой важной и ответственной части строительных работ. Большинство специалистов утверждает, что удобнее всего собирать конструкцию на земле. Таким образом можно произвести все необходимые измерения, выпилить все необходимые врезки в деревянных деталях, подогнать, и лишь после этого, по очереди монтировать наверху. Впрочем, такой порядок действий не обязателен, и каждый владелец строящегося здания решает сам, как ему действовать.

Источник: https://stroyka.ahuman.ru/kak-soedinit-stropila-mezhdu-soboj-po-dline/

Сращивание стропил по длине: методы наращивания, удлинения и соединения стропил

Нередко в ходе строительства каркасов для крыш сложной конфигурации возникает потребность в использовании элементов нестандартного размера. К характерным примерам относятся вальмовые и полувальмовые конструкции, диагональные ребра которых существенно длиннее, чем рядовые стропильные ноги.

Подобные ситуации возникают при сооружении систем с ендовами. Чтобы созданные соединения не стали причиной ослабления конструкций, надо знать, как производится сращивание стропил по длине, каким способом обеспечивается их прочность.

Специфика удлинения стропильных ног

Сращивание стропильных ног позволяет унифицировать пиломатериал, приобретаемый для возведения крыши. Знание тонкостей процесса предоставляет возможность практически полностью построить стропильный каркас из бруска или доски одного сечения. Устройство системы из материалов одного размера выгодно отражается на итоговой сумме расходов.

К тому же доску и брусок увеличенной длины, как правило, производят с сечением бóльшим, чем у материала стандартных размеров. Вместе с сечением возрастает и стоимость. Такой запас прочности при устройстве вальмовых и ендовых ребер чаще всего не нужен. Зато при грамотном выполнении сращивания стропил элементам системы сообщается достаточная жесткость и надежность при наименьших затратах.

Без знания технологических нюансов сделать действительно жесткие на изгиб соединения пиломатериалов достаточно сложно. Узлы сопряжения стропилин относятся к категории пластичных шарниров, обладающих лишь одной степенью свободы – способностью поворачиваться в соединительном узле при приложении вертикальной и сжимающей по длине нагрузки.

Для того чтобы обеспечить равномерную жесткость при приложении изгибающей силы по всей протяженности элемента, сопряжение двух частей стропильной ноги располагают в местах с наименьшим изгибающим моментом. На эпюрах, демонстрирующих величину момента изгиба, они хорошо видны. Это точки пересечения кривой с продольной осью стропилины, в которых изгибающий момент приближается к нулевым значениям.

Учтем, что при строительстве стропильного каркаса требуется обеспечить равную по всей протяженности элемента сопротивляемость изгибу, а не одинаковые возможности прогибаться. Поэтому места сопряжения устраивают рядом с опорами.

В качестве опоры принимается как установленная в пролет промежуточная стойка, так и непосредственно мауэрлат или шпренгельная ферма. Коньковый прогон можно также оценивать, как возможную опору, но участки состыковки стропильных ног лучше располагать ниже по скату, т.е. там, где на систему возлагается минимальная нагрузка.

Варианты сращивания стропилин

Кроме точного определения места для сопряжения двух частей элемента системы нужно знать, как правильно удлиняются стропила. Способ формирования соединения зависит от выбранного для строительства пиломатериала:

Брусья или бревно. Наращиваются косым прирубом, сформированным в зоне соединения. Для усиления и для предотвращения поворота прирубленные под углом края обоих частей стропилины скрепляются болтом.
Сшитые попарно доски. Сращиваются с расположением линий состыковки вразбежку. Соединение двух наложенных друг на дружку частей производится гвоздями.
Одинарная доска. В приоритете сращивание лобовым упором – путем состыковки торцованных частей стропильной ноги с наложением одной или пары деревянных или металлических накладок. Реже из-за недостаточной толщины материала используется косой прируб с креплением металлическими хомутами или традиционным гвоздевым боем.

Рассмотрим детально указанные методы, чтобы углубленно разобраться в процессе наращивания длины стропил.

Вариант 1: Метод косого прируба

Способ предполагает формирование двух наклонных врубок или запилов, устроенных со стороны сопряжения частей стропильной ноги. Подлежащие состыковке плоскости врубок должны безукоризненно совмещаться без малейших зазоров, независимо от их размеров. В зоне соединения должна быть исключена вероятность деформации.

Запрещено заполнение щелей и неплотностей клиньями из древесины, фанерными или металлическими пластинами. Подогнать и скорректировать огрехи не получится. Лучше заранее точно вымерить и вычертить линии врубок, согласно следующим стандартам:

Глубина определяется формулой 0,15 × h, где h обозначает высоту бруса. Это величина участка, перпендикулярного продольной оси бруса.
Интервал, в пределах которого расположены наклонные участки врубки, определяется формулой 2 × h.

Место для размещения участка состыковки находят по действующей для всех типов стропильных каркасов формуле 0,15 × L, в которой величина L отображает размер перекрываемого стропилом пролета. Расстояние откладывается от центра опоры.

Детали из бруса при выполнении косого прируба дополнительно крепятся проходящим через центр соединения болтом. Отверстие для его установки высверливается заранее, Ø его равен Ø стержня крепежа. Чтобы древесина в месте установки крепления не сминалась, под гайки укладываются широкие металлические шайбы.

Если с применением косого прируба соединяют доску, то дополнительная фиксация производится с применением хомутов или гвоздей.

Вариант 2: Сплачивание досок

В случае использования технологии сплачивания центр соединяемого участка располагается прямо над опорой. Линии состыковки торцованных досок располагаются с обеих сторон от центра опоры на расчетном расстоянии, равном 0,21 × L, где L обозначает длину перекрываемого пролета. Фиксацию проводят гвоздями, устанавливаемыми в шахматном порядке.

Люфт и зазоры также недопустимы, но их проще избежать, проведя аккуратную торцовку доски. Этот способ гораздо проще предыдущего метода в исполнении, но чтобы попусту не расходовать метизы и не ослаблять лишними отверстиями древесину, следует с точностью рассчитать число точек устанавливаемого крепежа.

Гвозди с сечением ножки до 6 мм устанавливаются без предварительного высверливания соответствующих отверстий. Под крепеж размером больше указанного сверлить нужно, чтобы при соединении не расколоть вдоль волокон доску. Исключением являются метизы с крестообразным сечением, которые независимо от размера в деревянные детали можно просто забивать.

Для обеспечения достаточной прочности в зоне сплачивания нужно соблюдать следующие условия:

Крепеж ставят через каждые 50 см вдоль обоих краев сращиваемых досок.
Вдоль торцевых соединений гвозди ставят с шагом 15 × d, где d это диаметр гвоздя.
Для сплачивания доски в месте сопряжения подходят гладкие круглые, винтовые и резьбовые гвозди. Однако резьбовые и винтовые варианты в приоритете, потому что у них прочность на выдергивание значительно выше.

Отметим, что соединение стропилин сплачиванием приемлемо в случае устройства элемента из двух сшитых досок. В результате оба стыка перекрываются цельным участком пиломатериала. К плюсам способа отнесем внушительную для частного строительства величину перекрываемого пролета. Подобным образом можно наращивать стропильные ноги, если расстояние от вершины до нижней опоры достигает 6,5 м.

Вариант 3: Лобовой упор

Способ лобового наращивания стропил заключается в торцевой состыковке соединяемых частей стропильной ноги с фиксацией участка гвоздями, нагелями или болтами через установленные по обеим боковым плоскостям накладки.

Для исключения люфта и деформации наращенной стропильной ноги необходимо придерживаться следующих правил:

Подлежащие состыковки края доски должны быть безупречно отторцованы. Зазоры любого размера по линии соединения необходимо исключить.
Длина накладок определяется формулой l = 3 × h, т.е. они обязаны быть не меньше, чем три ширины доски. Обычно длину вычисляют и подбирают, исходя из числа гвоздей, формула дана для выяснения минимальной длины.
Накладки выполняются из материала, толщина которого не менее 1/3 аналогичного размера основной доски.

Гвозди в накладки забивают в два параллельных ряда с шахматным «разбросом» крепежных точек. Чтобы тонкую по отношению к основному пиломатериалу накладку не повредить, количество точек крепления рассчитывается с ориентиром на сопротивление гвоздей поперечной силе, действующей на ножки метиз.

Когда стык частей стропилины расположен прямо над опорой, в расчетах гвоздевого боя для фиксации накладок нет необходимости. Правда, в этом случае состыкованная нога станет работать как две отдельные балки и на прогиб, и на сжатие, т.е. по нормальной схеме придется рассчитывать несущую способность для каждой из составляющих частей.

Если в качестве крепежа используются стальные стержневые болты или стержни без резьбы, нагели, при состыковке толстой доски или бруса, то угроза деформации будет полностью исключена. По сути, даже на некоторые зазоры в состыковке торцов можно не обращать внимания, хотя подобных огрехов все же лучше избегать.

При применении шурупов или винтов предварительно высверливают отверстия под их установку, Ø отверстий на 2- 3 мм меньше аналогичного размера ножки крепежа.

При производстве лобовых соединений стропилин необходимо четко соблюдать расчетный шаг установки, численность и диаметр крепежных элементов. При сокращении расстояний между точками фиксации может произойти расщепление древесины. Если отверстия под крепеж будут больше положенных размеров, стропилина деформируется, а если меньше – расколются пиломатериалы в период установки крепежа.

Удлинение составными стропилинами

Для соединения и увеличения длины стропила есть еще весьма интересный способ: наращивание с помощью двух досок. Их пришивают к боковым плоскостям удлиняемого одинарного элемента. Между наращенными деталями остается просвет, равный ширине верхней доски.

Просвет заполняют обрезками равной толщины, установленными с интервалом не более 7 × h, где h это толщина удлиняемой доски. Длина вкладываемых в просвет дистанционных брусков не менее 2 × h.

Удлинение с применением двух наращиваемых досок подходит для следующих ситуаций:

Устройство наслонной системы по двум боковым прогонам, которые служат опорой для расположения участка состыковки основной доски с присоединяемыми элементами.
Установка диагональной стропилины, определяющей наклонное ребро вальмовых и полувальмовых конструкций.
Строительство ломаных крыш. В качестве опоры под соединение используется обвязка нижнего яруса стропилин.

Расчет крепежа, фиксация дистанционных брусков и соединение досок производится по аналогии с вышеописанными способами. Для изготовления дистанционных брусков подойдут обрезки основного пиломатериала. В результате установки этих вкладышей ощутимо возрастает прочность сборной стропилины. Несмотря на существенную экономию материала, работает она как цельная балка.

о способах наращивания стропилин

Демонстрация основных приемов сращивания конструктивных элементов стропильной системы:

Ролик с пошагово изложенным процессом соединения частей стропила:

-пример одного из способов соединения пиломатериалов:

Соблюдение технологических предписаний, согласно которым производится сращивание стропилин по длине, гарантирует беспроблемную работу конструкции. Способы удлинения позволяют снижать расходы на строительство крыш. Следует не забывать о предварительных расчетах и о подготовке к выполнению соединений, чтобы результат усилий стал идеальным.

Источник: https://KrovGid.com/montazh/srashhivanie-stropil.html
