Как соединить стропила в коньке?

Соединение стропил в коньке – способы и техника крепления

На опорный каркас крыши ложится большая нагрузка, создающаяся кровельным материалом, слоем термоизоляции и веса снега, лежащего на поверхности скатов. Чтобы конструкция не разрушилась, проектируют стропильную систему с учетом всех потенциально воздействующих на нее сил. В процессе расчета определяют необходимое количество и размер сечения стропильных ног, на которые ложится основной вес кровли. Однако, не менее важно, насколько качественно выполняется соединение стропил в коньке. Эта статься расскажет какие виды соединений существуют, как правильно их выполнить и от чего зависит выбор того или иного способа крепежа.

Разновидности соединительных узлов

Основа каркаса крыши – стропильные фермы, в которые отдельные элемента, соединятся между собой в конструкции различной геометрической формы, к примеру, треугольной или пятиугольной. Одной из наиболее прочных и устойчивых к внешним воздействиям фигурой является треугольник, именно такой вид имеют фермы двухскатных и полувальмовых, вальмовых и шатровых крыш. Соединительным узлом называют место сращивания или крепления стропил друг с другом, с мауэрлатом, дополнительными опорами. При сооружении стропильной системы используются следующие виды узлов:

• Узел крепления к мауэрлату. Каждая стропильная нога имеет точку крепления к основанию каркаса, называемому мауэрлатым брусом. Его задача – равномерно распределять нагрузку от веса кровли и передавать ее через несущие стены к фундаменту сооружения. Нарушение целостности мауэрлата снижает его прочность, поэтому соединение выполняю, используя бруски, металлические уголки или делая выпилы на концах стропильных ног.Схема крепления стропил на мауэрлат
• Узел соединения стропил между собой. Соединение стропил крыши между собой выполняют в коньке крыши. Помимо веса кровельного материала, ноги каркаса испытывают нагрузку на распирание и на прогиб. Поэтому коньковый узел находится под постоянным давлением. От прочности и аккуратности этого крепления зависит надежность и несущая способность стропильной системы.Соединение стропильных ног между собой в коньковом узле
• Узел стыковки с дополнительными опорными элементами. Чтобы снизить и перераспределить нагрузку со стопил, используют ригели, затяжки, подкосы и стойки. Их связывают между собой с помощью крепления «в полдерева», металлическими накладками или гвоздями.Схема крепления стропил с ригелем
• Узел сращивания. Для изготовления стропил для крыш с шириной ската, превышающей стандартную длину досок 6 м, применяют метод сращивания пиломатериалов из 2-3 фрагментов.Способы сращивания стропильных ног

Важно! В процессе строительства стропильного каркаса используют два типа соединительных узлов: жесткие и подвижные. Жесткими называют крепления, когда элементы фиксируются между собой неподвижно. Подвижные соединения имеют возможность изменять свое положение, для них применяют специальные металлические «ползунки».

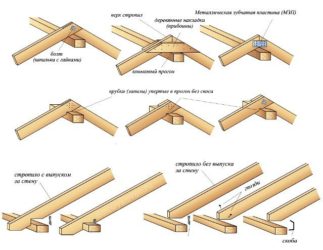

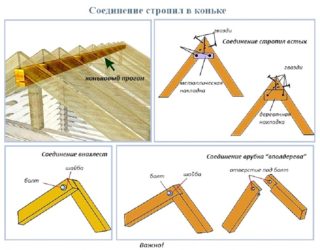

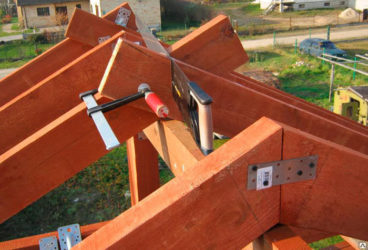

Способы соединения стропил в коньке

Коньковый узел стропильной системы располагается в верхней точке крыши и образуется за счет соединения между ногами одной стропильной пары. Не этот участок каркаса ложится огромная нагрузка, чтобы конек ее выдержал, опытные кровельщики применяют следующие варианты крепления:

1. Встык. Чтобы выполнит соединение стропил встык, один конец досок, используемых для изготовления ног, опиливают под углом таким образом, чтобы при совмещении они образовывали угол. Чтобы зафиксировать стропила в этом месте используют гвозди, забивая в торцевую часть ноги под углом так, чтобы он проходил через обе ноги. Чтобы усилить крепление встык используют специальные металлические пластины с отверстиями под саморезы. Из накладывают на место соединения стропил с двух сторон и закрепляют саморезами или гвоздями.
2. На балку. Другой вариант крепления встык предусматривает использование бруска, называемого коньковым прогоном. Выбрав этот способ соединения, стропила также подрезают под углом по шаблону, но не скрепляют не друг с другом, а фиксируют на брус. При креплении на балку конек имеет не остроконечную вершину, а плоскую.

   Крепление стропил на балку

3. Внахлест. Чтобы закрепить стропильные ноги внахлест в коньковом узле, концы ног соединяют и фиксируют с помощью металлической шпилькой или болтом с гайкой. Для надежности с обеих сторон на болт надевают шайбы большого диаметра, а некоторые мастера дополнительно используют резиновый уплотнитель.
4. В паз. Соединение стропил в паз подходит для искусных, опытных плотников. Оно заключается в изготовление в одной стропильной ноге выпила, а в другой шипа, состыковывая которые, стропила закрепляют деревянным нагелем или гвоздем.
5. В полдерева. Крепление в полдерева немного проще, чем соединение в паз. Так как, чтобы его выполнить, следует выпилить на конце стропил выемку, равную половине толщины доски. Соединив эти выемки как паззл и закрепив нагелем или гвоздями, плотники получают прочный коньковый узел.Соединение стропил в полдерева

   Технология монтажа конькового узла в полдерева

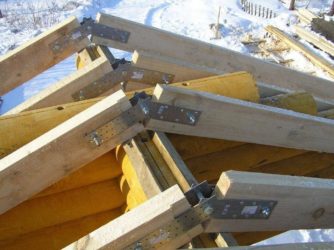

Внимание! Работа с деревянными домами из бруса и бревна требует особого подхода. Так как натуральное дерево изменяет размер в процессе изменения процента влажности, дом, построенный из этого материала, уседает в первые 5 лет эксплуатации. Чтобы компенсировать усадку, величина которой достигает иногда 20 см, требуются специальные подвижные крепления. Оно представляет собой пластины для фиксации стропил, соединенные металлическим стержнем.

Подвижное крепление для конькового узла

Принципы крепления

Чтобы качественно соединить крепление стропил друг другу в коньковом узле, требуются самые обычные инструменты: карандаш, рулетка, пила, строительный уровень, шуруповерт и крепеж. Качество выполнения работ зависит от соблюдения следующих правил:

• Тип используемого крепления для каждого соединительного листа определяется при расчете и проектировании стропильной системы. Чтобы не возникло путаницы, эта информация отражается на чертеже.
• Чтобы все узлы крепления имели одинаковый размер и угол, из изготовляют по одному, предварительно размеченному и изготовленному, шаблону.
• Если в процессе фиксации используются болт или саморезы и необходимо проделать отверстия, то их диаметр должен превышать размеры крепежного элемента. Это предотвращает образование на древесине трещин, коробления и деформации.
• Затягивая болты, саморезы или заколачивая гвозди, из не заглубляют ниже поверхности досок, а наоборот, оставляют небольшой зазор, чтобы древесина не повредилась при изменении влажности.
• Каждый соединение стропильных ног в коньке должно быть плотным, но не тугим. После завершения монтажа, обязательно проводится проверка на плотность прилегания всех узлов.

Коньковый узел крыши – участок, на который ложится самая большая нагрузка. Поэтому от правильности расчета и качества соединения стропил зависит несущая способность всей стропильной системы.

-инструкция

Источник: http://KrovlyaKrishi.ru/stropilnaya-sistema/stropila/soedinenie-stropil-v-konke.html

Сращивание стропил в районе конька: как правильно сделать конек стропил

Строительство дома от фундамента до макушки – удивительное событие! Особенно, если какую-то часть работ вы делаете своими руками, живете и дышите будущим гнездом. И вы знаете, что какая бы усталость не накопилась к финишным работам, все равно все нужно делать грамотно и основательно. Особенно, когда дело касается крыши, где любые ошибки чреваты дорогостоящими неприятными ремонтами.

А потому, чтобы “зонт” вашего дома мечты служил исправно, правильно выполняйте все конструктивные узлы, особенно сращивание стропил в районе конька – это самая верхняя точка! А мы поможем вам разобраться с видами соединений и важными технологичными нюансами.

Полезная видео-инструкция:

Что собой представляет конек крыши?

Итак, для начала немного разберемся с понятиями.

Так, прогон – это дополнительная балка, которая ставится параллельно коньку крыши и мауэрлату. Говоря простым языком, этот тот же мауэрлат, только поднятый по уровню. И в итоге конек должен располагаться на определенном расстоянии от прогона – смотря какой угол крыши был выбран.

Конек – это горизонтальный элемент крыши, который соединяет в верхней точке оба ската крыши.

А главная задача соединительных элементов в коньке – создание надежной жесткости и прочности всей конструкции крыши. О чем сейчас и будет идти речь.

Виды сращивания стропил в коньке

Всего есть три способа, как это сделать:

Способ №1. Внахлест

Этот способ отличается от всех предыдущих тем, что здесь стропила соединяются боковыми плоскостями и стягиваются шпилькой или болтом. Достаточно популярная технология на сегодняшний день.

Если дом деревянный, тогда в качестве опора для этого способа подойдет верхнее бревно или брус, а вот на блоки придется положить мауэрлат.

Самое популярное такое крепление – сращивание стропил вполдерева:

Можно, конечно, использовать металлическую фиксирующую пластину – но это только соединение, но никак не затяжка. Суть затяжки как раз в том, что она располагается ниже и берет на себя часть нагрузки.

Внахлест стропила в коньке чаще всего соединяются при помощи гвоздей. Обычно это крыши беседки, навесов, бани и гаража – здесь нет особых требований к прочности стропильной системы.

Способ №2. Соединение встык

Для этого вам нужно:

• Обрезать под углом край стропила так, чтобы этот угол был равен углу ската крыши.
• Сделать упор стропила.
• Применить крепежный элемент.

Намного легче делать подобные обрезки по шаблону – просто изготовьте его заранее. Так все плоскости будут прилегать друг друга плотно.

Если вы скрепляете стропила гвоздями, берите их не менее двух.  Каждый из гвоздей забивайте в верхнюю полость стропил под углом так, чтобы гвоздь шел в срез второго стыкуемого стропила. Дополнительно укрепите сращивание стропил в коньке металлической пластиной либо деревянной накладкой.

Или частично встык:

Суть этой конструкции в том, что кромки двух стропил подогнаны настолько точно, что равномерно распределяют друг с другом возложенную на них нагрузку. Но одним гвоздем это соединение будет мало закрепить – нужны еще металлические или деревянные насадки. Возьмите доску толщиной 30 мм, закрепите ее с одной (лучше двух) сторон узла и прибейте.

Способ №3. Соединение на брус

В это способе мы будем крепить стропила прямо на коньковый брус. Эта конструкция хороша тем, что брусу можно обеспечить центральные подпорки, а каждое стропило можно крепить по отдельности и в удобное время. Такой способ незаменим, если нет времени изготавливать шаблон.

Соединение на коньковый брус рекомендовано в тех случаях, если крыша получится достаточно широкой – шире, чем 4,5 метра. Эта конструкция достаточно надежна, но порой требует установки под собой дополнительных опор, из-за чего функциональность чердака снижается в разы. Ведь посреди помещения теперь балки! Для небольших чердачных крыш это, конечно, не беда, а вот в мансарде придется обыгрывать как элемент интерьера. Зато никакого шаблона для этой конструкции не нужно, и небольшие расхождения не страшны.

Вариация:

Можно, конечно, использовать металлическую фиксирующую пластину – но это только соединение, но никак не затяжка. Суть затяжки как раз в том, что она располагается ниже и берет на себя часть нагрузки.

Это – комбинированное сращивание стропил, т.к. выполняется он встык, точно так же, как при упоре на мауэрлат.

Чем сращивать? Выбор крепежных элементов

Стропильные ноги формируют контур крыши и передают точечную нагрузку от крыши на мауэрлат, а мауэрлат в свою очередь равномерно распределяет ее на несущие стены.

Издавна для крепления стропил использовались такие элементы:

• Накладки.
• Бруски.
• Деревянные штыри.
• Клинья.
• Нагели.
• Металлические скобы.

А вот современный рынок предлагает более функциональные крепления, которые позволяют сращивать стропила в области конька намного проще и надежнее. Под любым углом получается нужная жесткость и прочность. Это:

• Гвоздевые и перфорированные пластины.
• Саморезы.
• Болты и шурупы.
• И многое другое.

Но выбор того или иного крепежного элемента зависит больше не от того, сколько он стоит и насколько окажется прочным, а от того, какова нагрузка на конкретный коньковый узел и что его него требуется.

Итак, вот как, например, сращивают стропила в коньке саморезами:

А вот так гвоздевыми и перфорированными пластинами:

Но для того, чтобы эти пластины применить, вам придется поработать с прессом:

А теперь – от простого к сложному.

Сращивание стропил в коньке двускатной крыши

При опирании на коньковый прогон двускатной крыши стропильные ноги могут как упираться друг в друга своими скошенными торцами, так и быть вразбежку.

• Если стропила упираются торцами друг в друга, иными словами – встык, тогда их концы нужно соединить накладками на гвоздях или болтах.
• Если же концы стропильных ног в коньковом узле находятся вразбежку, тогда их соединяют угловыми скобами и болтами.
• Если стропильные ноги опираются сразу на два прогона, тогда концы ног опирают еще друг на друга. Возникает, естественно, определенный распор, напряжение  которого снимают при помощи горизонтальных ригелей.
• Если прогон отсутствует вовсе, тогда стык стропильных ног в коньковом узле выполняют упором скошенных торцов ног друг в друга. Дополнительно закреплять такие стыки нужно парными накладками, которые прибивают к ногам гвоздями или соединяют болтами.
• Чтобы закрепить стропильную ногу с ригелем, стык выполняют при помощи деревянных накладок – боковых. Их прибивают прямо к ригелю гвоздями либо крепят болтами – все зависит от поперечных сечений используемых материалов. Далее под ригель ставят уже колодку – для восприятия поперечных усилий.
• А вот стропильные ноги из бревен с ригелем уже крепятся без накладок. Только в конце самого ригеля делают выемку в ½ от сечения шпренгеля. Чтобы система в итоге оказалась устойчивой, в поперечном направлении стропильные ноги усиливаются подкосами и ригелями-затяжками. Особенно, если речь идет о ширине пролета между наружными несущими стенами от 8 метров.
• Если в местности сильные ветра – не редкость, кровельный конек крайне важно защитить от возможного смещения. А для этой цели концы стропильных наслонных ног дополнительно соединяют с коньковым прогоном угловыми скобами. Плюс обязательно закрепляют проволокой стропильные ноги и кладку дома.
• Если вы сращиваете в коньке стропильную систему из бревен, круглого леса, тогда рассчитывайте, что она получится достаточно тяжелой.

Заметим, что при значительных нагрузках на стропильную систему врезку в стропильной ноге вообще не рекомендуют делать – только применять промежуточные косынки.

Вот более подробная информация:

Если стропильные схеме находятся под наклоном, внешние нагрузки передаются опорами (мауэрлату, прогонам, стойкам, подкосам и лежням), при этом в самих стрежнях возникают силы напряжения сжатия и изгиба. И чем более крутая крыша ската, т.е. чем более вертикально идет наклон стержней, изгиб уже идет меньше, а вот горизонтальные нагрузки, наоборот, только увеличиваются.

Проще говоря, чем круче крыша, тем более прочными должны быть все горизонтальные конструкции, а чем скат более полог – тем прочнее должны быть уже вертикальные конструкции стропильной системы.

Сращивание стропил в коньке вальмовой крыши

Сращивание стропил у вальмовой крыши происходит совсем по другому сценарию, чем у двускатной. Так, здесь уже есть новые элементы – накосные стропила, которые нужно ставить по определенной технологии. А к коньковому брусу эти детали нужно крепить методом врубки с дополнительной фиксацией верхними стяжками и ригелями. Еще своих сложностей придает то, что у вальмовой крыши наклонные скаты содержат в себе мансардные окна и вентиляционные отверстия, которые нередко располагаются прямо под коньком.

Если в вальмовой крыше – всего один прогон, его диагональную стропильную ногу опирают на консоль прогона. Сами консоли нужно выпустить на 10-15 см за подстропильную раму. Причем сделайте так, чтобы отпилить лишнее, а не наращивать недостающее.

Если же прогонов два, тогда в коньке прямо к стропилам нужно пришить короткую доску, толщиной до 5 см – прибоину. На нее как раз и будем опирать накосные стропила и диагональные стропильные ноги.

А теперь давайте разберемся с внешней ендовой. Стропильные ноги, которые опираются на нее, также называются накосными и диагональными. Причем диагональные стропила длиннее, чем обычные, и на них опираются укороченные стропила со скатов – нарожники. По-другому их еще называют стропильными полуногами. В этом случае накосные стропила уже несут нагрузку, которая в полтора раза больше, чем у обычных стропил.

Такие диагональные стропила сами по себе длиннее обычных досок, а потому делать их следует спаренными. Это сходу решает три задачи:

• Удвоенное сечение несет удвоенную нагрузку.
• Балка получается длинной и не разрезанной.
• Размеры применяемых деталей становятся унифицированными.
• Для устройства накосных стропил можно применять те же доски, что и для обычных.

Подытоживая и говоря простым языком, применение досок одной высоты для конькового узла значительноу прощает все конструктивные решения вальмовой крыши.

Идем далее. Для обеспечения многопролетности, под накосные ноги нужно установить одну-две опоры. Ведь накосные стропила по своей сути – это наклонившийся и раздвоившийся коньковый прогон, его некое продолжение. А потому сращивать по длине эти доски нужно так, чтобы все стыки были на расстоянии 15 м от центра опоры. А длину стропильной ноги подбирайте в зависимости от того, какова длина пролетов и какое количество опор.

Технически этот узел выполняется так:

Пару технических моментов:

• Если вы делаете опорный узел крепления стропил в коньке вальмовой крыши прямо над мансардным оконном, тогда опирание диагональных стропильных ног должно приходиться на боковые подкосы и ригель.
• Если же стропильные ноги вальмовой крышей сращиваются прямо над вентиляционной отдушиной, тогда центрального упора на подкосы делать не нужно.
• У вальмовой крыши обязательно убедитесь в том, что стыкуемые поверхности в коньковых узлах примыкаются плотно, почти идеально. А потому куда проще изготавливать нужную конфигурацию всех коньковых элементов еще на земле, и только потом монтировать на крыше каждую стропильную ногу по отдельности.

Вот наглядный мастер-класс:

Сращивание стропил в коньке арочной крыши

У арочной крыши почти те же технологии, что и у двускатной, разве что угол соединения стропил немного другой:

Сращивание стропил в коньке круглой крыши

А вот как выходят из положения при строительстве необычных крыш таких же необычных построек:

Главное – все правильно рассчитать!

Источник: https://KrovGid.com/montazh/srashhivanie-stropil-v-rajone-konka.html

Как соединить стропила между собой в коньке своими руками —

14-04-2017Крыша

На опорный каркас крыши ложится громадная нагрузка, создающаяся кровельным материалом, слоем термоизоляции и веса снега, лежащего на поверхности скатов. Дабы конструкция не разрушилась, проектируют стропильную систему с учетом всех возможно влияющих на нее сил. В ходе расчета определяют нужное количество и размер сечения стропильных ног, на каковые ложится основной вес кровли. Но, не менее важно, как как следует выполняется соединение стропил в коньке. Эта статься поведает какие конкретно виды соединений существуют, как верно их выполнить и от чего зависит выбор того либо иного метода крепежа.

Методы соединения стропил в коньке

Коньковый узел стропильной системы находится в верхней точке крыши и образуется за счет соединения между ногами одной стропильной пары. Не данный участок каркаса ложится огромная нагрузка, дабы конек ее выдержал, умелые кровельщики используют следующие варианты крепления:

1. Встык. Дабы выполнит соединение стропил встык, один конец досок, применяемых для изготовления ног, опиливают под углом так, дабы при совмещении они образовывали угол. Дабы зафиксировать стропила в этом месте применяют гвозди, забивая в торцевую часть ноги под углом так, дабы он проходил через ноги. Дабы усилить крепление встык применяют особые железные пластины с отверстиями под саморезы. Из накладывают на место соединения стропил с двух сторон и закрепляют саморезами либо гвоздями.
2. На балку. Другой вариант крепления встык предусматривает применение бруска, именуемого коньковым прогоном. Выбрав данный метод соединения, стропила кроме этого подрезают под углом по шаблону, но не скрепляют не между собой, а фиксируют на брус. При креплении на балку конек имеет не остроконечную вершину, а плоскую.
3. Внахлест. Дабы закрепить стропильные ноги внахлест в коньковом узле, концы ног соединяют и фиксируют посредством железной шпилькой либо болтом с гайкой. Для надежности с обеих сторон на болт надевают шайбы громадного диаметра, а кое-какие мастера дополнительно применяют резиновый уплотнитель.
4. В паз. Соединение стропил в паз подходит для искусных, умелых плотников. Оно содержится в изготовление в одной стропильной ноге выпила, а в другой шипа, состыковывая каковые, стропила закрепляют деревянным нагелем либо гвоздем.
5. В полдерева. Крепление в полдерева мало несложнее, чем соединение в паз. Так как, дабы его выполнить, направляться выпилить на конце стропил углубление, равную половине толщины доски. Соединив эти углубления как паззл и закрепив нагелем либо гвоздями, плотники получают прочный коньковый узел.

Внимание! Работа с деревянными зданиями из бруса и бревна требует особенного подхода. Так как натуральное дерево изменяет размер в ходе трансформации процента влажности, дом, выстроенный из этого материала, уседает в первые 5 лет эксплуатации. Дабы компенсировать усадку, величина которой достигает время от времени 20 см, требуются особые подвижные крепления. Оно представляет собой пластины для фиксации стропил, соединенные железным стержнем.

Правила крепления

Дабы как следует соединить крепление стропил друг другу в коньковом узле, требуются самые простые инструменты: карандаш, рулетка, выпивала, строительный уровень, шуруповерт и крепеж. Уровень качества исполнения работ зависит от соблюдения следующих правил:

• Тип применяемого крепления для каждого соединительного страницы определяется при расчете и проектировании стропильной системы. Дабы не появилось путаницы, эта информация отражается на чертеже.
• Дабы все узлы крепления имели однообразный размер и угол, из изготовляют по одному, предварительно размеченному и изготовленному, шаблону.
• В случае если в ходе фиксации употребляются болт либо саморезы и нужно выполнить отверстия, то их диаметр должен быть больше размеры крепежного элемента. Это предотвращает образование на древесине трещин, коробления и деформации.
• Затягивая болты, саморезы либо заколачивая гвозди, из не заглубляют ниже поверхности досок, а напротив, оставляют маленькой зазор, дабы древесина не повредилась при трансформации влажности.
• Любой соединение стропильных ног в коньке должно быть плотным, но не тугим. По окончании завершения монтажа, в обязательном порядке проводится проверка на плотность прилегания всех узлов.

Коньковый узел крыши – участок, на который ложится самая громадная нагрузка. Исходя из этого от правильности расчета и качества соединения стропил зависит несущая свойство всей стропильной системы.

Соединение стропил в коньке — Кровля и крыша

При возведении каркаса крыши могут применяться различные способы соединения стропил между собой и с другими элементами конструкции. Выбор типа соединений зависит от особенностей стропильной системы, характеристик материала и предпочтений строителей.

Классификация соединительных узлов

Каркас крыши состоит из целого ряда элементов, надежно скрепленных между собой. Но основную эксплуатационную нагрузку несут стропила, поэтому от прочности их крепления на мауэрлат и соединения между собой зависят функциональные характеристики крыши и безопасность всей конструкции.

Стропильные системы, висячие и наслонные, передают нагрузку от собственного веса, веса кровельного пирога и атмосферных воздействий на несущие стены и другие конструкции. Нижние концы стропил опираются на опорную балку или мауэрлат, верхние попарно скрепляются непосредственно друг с другом или монтируются к коньковому прогону. Кроме того, для жесткости конструкции применяются дополнительные опоры, ригели, подкосы и другие элементы. При необходимости увеличить длину стропил выполняется наращивание стропильных ног. В целом, узлы соединения стропил можно подразделить на несколько основных групп:

• узел соединения с «фундаментом» крыши»;
• узел конькового соединения;
• узел крепежа дополнительных элементов стропильной системы;
• стыкование стропил при наращивании.

Все виды соединения стропил подразумевают использование определенных крепежных элементов.

Наращивание стропил

Соединение стропил между собой по длине позволяет изготовить стропильную ногу необходимых размеров из имеющегося пиломатериала. Чаще всего сращивание выполняется следующими методами соединения:

Крепление встык. Для сращивания стыкуемые концы требуется отрезать строго под углом 90°. После плотного совмещения получившихся торцов, на стропила в месте стыка монтируется деревянная накладка или металлический крепежный элемент (пластина с зубьями). Накладки из доски устанавливаются с обеих сторон и прибиваются в шахматном порядке гвоздями соответствующей длины, либо крепятся саморезами.

Метод косого прируба. Подрезка концов выполняется под углом 45°. Срезанные концы стыкуются, после чего посередине сверлится сквозное отверстие для болтового крепежа. Бруски стягиваются болтом диаметром 12 или 14 мм с широкой шайбой.

Крепление внахлест. Деревянные элементы укладываются с нахлестом и по всей длине сшиваются гвоздями, которые должны располагаться в шахматном порядке. В отдельных случаях могут применяться шпильки с гайками и шайбами. Такое соединение стропил по длине не требует точного выполнения срезов торцов.

Длинную стропильную ногу можно изготовить, используя три доски и прокладки. В этом случае одна из досок укладывается между двумя другими с нахлестом не менее метра и крепится гвоздями в шахматном порядке. Затем в пустой промежуток между крайними досками вставляются и пришиваются гвоздями деревянные прокладки, равные по толщине средней доске, чтобы обеспечить жесткость конструкции.

Соединение стропил по длине с опорой на промежуточный прогон выполняется в том случае, когда все стропильные ноги наращиваются на одном расстоянии от свеса крыши. Горизонтальный прогон монтируется на стойках, которые опираются на внутреннюю несущую стену или колонны. В случае, когда место сращивания приходится на прогон, появляется возможность обеспечить необходимую жесткость длинной стропильной ноги. Обе части стропила соединяются между собой скобами либо другими элементами, и дополнительно гвоздями крепятся к прогону.

Наращенная стропильная нога должна по всей длине иметь одинаковую жесткость и прочность, в противном случае в процессе эксплуатации крыша деформируется.

Крепеж верхней части стропил

Соединение стропил в коньке может выполняться различными способами в зависимости от типа системы и других особенностей конструкции.

При наличии конькового прогона верхняя часть ноги обрезается под углом, соответствующем углу наклона ската кровли, затем устанавливается срезом к коньковому брусу и крепится гвоздями либо саморезами. Для усиления конструкции можно использовать дополнительные металлические накладки. В некоторых случаях выполняется врубка шипа стропила в паз в коньке.

Для крепления висячих стропил между собой в коньковой части используются следующие способы:

1. Соединение стропил внахлест. В этом случае в верхних торцах, уложенных внахлест, необходимо выполнить отверстие для соединения с помощью болта или резьбовой шпильки. Важно использовать широкие шайбы, чтобы крепеж не повредил древесину при нагрузках.
2. С обрезкой торцов под углом. Верхние концы подрезаются таким образом, чтобы соединение торцов было вертикальным, а стропила располагались под углом, заданным проектом крыши. Чтобы обеспечить необходимую прочность узла, используются пластины для соединения стропил.
3. Крепеж «шип-паз». Как и в предыдущем случае, стропила располагаются под заданным углом. В верхней части выполняется пазо-шиповое соединение, которое дополняется металлическим крепежом. Также применяется крепление одинарным или двойным зубом (если кровля рассчитана на повышенные нагрузки).

Строительство сооружений из бруса или бревна требует особого подхода к возведению стропильной системы. Если дом имеет фронтоны из стенового материала, усадка постройки заметно повлияет на конструкцию каркаса – его нельзя делать жестким, чтобы избежать деформации. Соединение стропил болтами в коньковой части в комплексе со скользящим креплением на стенах обеспечивает необходимую подвижность стропильной системы. Кроме того, можно применять специальные подвижные коньковые крепления из металла.

Крепление нижней части стропил

Соединение стропил с мауэрлатом бывает жестким и скользящим. При жестком креплении должны быть исключены любые смещения стропильной ноги, поворачивающие, скользящие и другие усилия. Чтобы узел крепления был жестким, применяются два основных способа:

• монтаж с вырубкой в ноге;
• монтаж с нашивкой подпорного бруса.

Врубка (седло) на стропильной ноге не должна превышать 1/3 высоты доски, чтобы не снизить ее несущую способность.

Стропильная нога, упертая седлом в мауэрлат, закрепляется тремя гвоздями – два из них вбиваются с обеих сторон под углом, а третий – вертикально сверху.

Второй способ монтажа заключается в установке на мауэрлат бруса длиной не более метра, в который упирается нижняя часть стропильной ноги, срезанная под углом, соответствующим углу наклона крыши. Чтобы исключить боковой сдвиг, с обеих сторон монтируются специальные металлические уголки.

Скользящие крепления используются на стенах деревянных домов, склонных к усадке. Это специальные металлические элементы, которые обеспечивают стропильной системе некоторую степень свободы в определенном направлении.

Соединение стропил с балкой используется в случае, если опорой для стропильных ног служат затяжки. Следует учесть, что крепление выполняется на расстоянии не менее 40 см от края балки, чтобы обеспечить необходимую прочность конструкции под нагрузками.

Обычно выполняется врезка двойным или одинарным зубом, с упором или без упора. Дополнительно применяется металлический крепеж и обвязка катаной проволокой с креплением ее к анкеру на стене.

Может использоваться и болтовой крепеж – в этом случае стропильная нога срезанным торцом устанавливается на балку, в нижней части которой выполнен вырез. Болт должен располагаться перпендикулярно верхней стороне доски стропила. Также может применяться соединение хомутом. В обоих случаях в балке вырезается упор для стропильной ноги.

Крепление элементов стропильной системы

Способы соединения стропил с другими элементами каркаса крыши зависят от функциональных особенностей этих элементов. Ригель, соединяющий стропильные ноги в верхней части фермы, обычно врезается в стропила, если они выполнены из бруса большой толщины. В случае использования стропильных досок, ригель выполняется из таких же досок, установленных горизонтально внахлест с каждой стороны стропильной ноги. Стойки и подкосы монтируются методом врубки.

Соединение стропил по длине и в коньке, способы, виды, узлы, соединение внахлест
Как делают соединение стропил по длине, в коньке и на мауэрлате. Основные способы и виды соединения узлов стропил пластинами и болтами.

Источник: vseokrovle.com

[content-egg module=GdeSlon template=compare]

Стропильная система

Сегодня крыши загородных домов могут иметь практически любую форму. Более того, почти все из них могут быть созданы своими руками, однако объединяет подобные конструкции и то, что монтаж стропильной системы является обязательной частью работ. Этот вопрос вызывает немало сложностей, поэтому в данной статье мы приведем особенности конструкции стропильной системы крыши, укажем правила и нюансы выполнения полного перечня работ по ее устройству.

Возведение начинается с мауэрлата

Мауэрлат – это первое, о чем следует задуматься, когда предполагается монтаж стропил. Он является основанием, на которое передают часть нагрузки стропильные ноги. Кроме того, данная конструкция предназначена для равномерного распределения веса крыши по верхней части стен дома.

Как правило, мауэрлат представляет собой бревно или брус, который укладывается по периметру внешних стен. Стоит сказать, что это не единственный вариант устройства оснований для стропильных ног, но другие способы оказываются намного более дорогостоящими.

Когда производится установка стропильной системы, именно мауэрлат позволяет добиться необходимых параметров основания для крыши с минимальными затратами, поэтому данная технология получила широкое распространение в загородном строительстве.

Мауэрлат может обрабатываться различными пропитками, но попадание влаги все равно способно вызвать снижение его срока службы. Для того чтобы такой ситуации не возникало, применяют гидроизоляцию, которая обычно выполняется из рубероида, укладываемого под брус в пару слоев.

Перед тем как выполнять монтаж стропильной системы нужно подготовить место для установки мауэрлата. Обычно основание для него – это армированный пояс, имеющий небольшой отступ от стены дома. В роли мауэрлата можно использовать брус, пропитанный антисептиками, сечением 10х15 см. Лучше, если древесина будет лиственных пород.

Предварительно производится раскладка бруса по периметру крыши между фронтонами. Здесь нужно убедиться, что все элементы основания крыши лежат на одинаковом расстоянии, а их положение проверить по уровню.

Стропиловка крыши может быть выполнена только после того, как основание из бруса будет надежно зафиксировано. Для этого сегодня может использоваться несколько способов, однако наибольшей популярностью пользуются анкерные болты, которые укрепляются в армированный пояс во время его заливки. Для монтажа в брусе высверливаются отверстия, позволяющие зафиксировать мауэрлат с помощью гаек и шайб на анкеры.

При самостоятельном строительстве непросто добиться вертикальности анкеров, заливаемых бетоном. Эта проблема решается просто: когда производится монтаж стропильной системы, необходимо вдоль группы болтов уложить длинную доску, а их положение выставить с помощью угольника.

После того, как бетон наберет должную прочность, устанавливается мауэрлат. Для того чтобы в ходе данной процедуры не возникало перекосов, рекомендуется использовать подставки из небольших дощечек, расположенные под всем брусом. Их вынимают по одной.

Какие бывают виды стропил

Перед тем, как начнется установка стропил, вы должны уже определиться с их типом. Фактически вариантов всего два – наслонные и висячие. Задача стропил – это удержание всех элементов крыши. Если речь идет о небольшой постройке, то достаточно использовать простые стропила, однако для перекрытия протяженных помещений используют уже стропильные фермы, которые образуются за счет использования различных дополнительных элементов.

Установка стропильной системы производится в соответствии с уклоном кровли, ожидаемой нагрузкой от снега и ветра, а также учитывается тип кровельного покрытия и функции чердачного помещения.

Висячие стропила – это конструкция, которая опирается только на две точки, например, на стены постройки, а промежуточные подпорки не используются. Очевидно, что в том случае, когда угол наклона скатов менее 45 градусов, горизонтальная составляющая усилия, передаваемого стенам, будет больше вертикальной, а значит, потребуется принимать определенные меры.

Обычно способ нивелировать подобное воздействие вырабатывают еще до того как ставить стропила. Наиболее простым вариантом являются затяжки, которые соединяют стропильные ноги. Это могут быть и деревянные элементы, и конструкции из металла. Место расположения подобных усилителей зависит от назначения чердачного помещения.

Например, если необходимо создать мансарду, то затяжки находятся у основания стропильных ног, а в других случаях могут быть и выше.

Чем выше будет расположена затяжка, тем более прочной она должна быть. Этот же момент нужно учитывать при выборе способа соединения со стропилами.

Когда выполняется монтаж стропильной системы наслонного типа, требуется третья точка опоры, которой обычно является стойка, смонтированная под коньком. Особенность такой конструкции заключается в том, что она может быть использована только там, где есть центральная несущая стена или какие-то надежные опоры, проходящие под коньком. В противном случае применение её нецелесообразно.

Процесс подготовки к монтажу

Перед тем как сделать стропила нужно запастись всем необходимым для выполнения работ на высоте. Конечно, кто-то скажет, что 3-5 метров, отделяющих крышу загородного дома от земли – это не самая большая проблема, однако стоит учитывать, что потребуется поднимать и складировать инструменты и элементы конструкций. Лучше всего для такой цели подойдут строительные леса, но нельзя забывать и про индивидуальную страховку, особенно, когда производится стропиловка крыши двухэтажного дома.

Источник: https://krovlyaikrysha.ru/soedinenie-stropil-v-konke.html
