Как состыковать поликарбонат на крыше?

Как и чем крепить поликарбонат – рекомендации мастеров

Поликарбонат – современный полимерный материал, который относится к классу термопластиков, обладающий легким весом, механической прочностью, низкой теплопроводностью, и высокой светопроницаемостью. Он широко используется в строительстве в качестве более практичной и долговечной альтернативы силикатного стекла.

С помощью монолитного поликарбоната выполняют вертикальное остекление в государственных учреждениях, детских и медицинских заведениях, а сотовый материал подходит для сооружения теплиц, оранжерей и других арочных конструкций.

В этой статье мы расскажем, как крепить поликарбонат и правильно соединить листы между собой, чтобы не повредить его и обеспечить надежную фиксацию.

Технология крепления монолитного пластика

Монолитный поликарбонат – термопластичный поликарбонатный пластик, визуально напоминающий силикатное стекло. Он обладает светопроницаемостью до 92%, а также высокой ударостойкостью и прочностью. В строительстве монолитный поликарбонат применяют для организации вертикального остекления, в том числе декоративного, для сооружения витрин, прозрачных перегородок. Чтобы закрепить этот материал, используют различные рамы и держатели из пластика, металла или дерева. Правильно зафиксировать монолитный поликарбонат в раме можно 2 способами:

1. «Влажный» способ. Технология крепления поликарбонатного пластика «влажным» способом заключается в нанесении по внутреннему периметру рамы полимерной замазки, подходящей по составу, перед установкой листа. После вставки поликарбоната в держатель, стык обрабатывается герметиком на силиконовой основе.
2. «Сухой» способ. «Сухая» технология крепления не предполагает использования замазки, в ней фиксация поликарбоната и соединение листов между собой происходит с помощью специальных профилей и резиновых уплотнителей. В качестве крепежных элементов используются саморезы, болты и гайки. Этот вариант крепления считается предпочтительным, так как он более аккуратный и чистый.

Схема крепления монолитного пластика

Важно! При изготовлении из монолитного поликарбоната конструкций (в качестве крыши беседки, крыльца или навеса) крепление листов осуществляется на металлический или деревянный каркас с помощью специальных профилей и резьбовых элементов, расстояние между которыми не должно превышать 50 см.

Методика фиксации сотового пластика

Сотовый поликарбонат отличается от монолитного структурой материала, которая состоит из полых ячеек, заполненных воздухом, образованных внутренними ребрами жесткости. Светопрозрачность этого материала обычно не больше 84%, зато он обладает высокой прочностью, но низкой теплопроводностью, поэтому широко используется для сооружения теплиц, оранжерей, зимних садов. Сотовый пластик хорошо гнется, поэтому подходит для строительства арочных конструкций. Крепление листов этого типа происходит следующим образом:

• Перед тем, как крепить поликарбонат, сооружают каркас конструкции из металла или дерева. Чтобы увеличить срок службы деревянных элементов, их покрывают антисептиком или лаком.
• Перед установкой первого листа пластика на каркас устанавливают стартовый профиль, в который заправляется край поликарбоната.
• Крепление листов к профилю осуществляется точечным методом с помощью специальных саморезов с термошайбами, снабженными уплотнителем, который защищает отверстие от проникновения влаги, холодного воздуха.
• Чтобы правильно соединить между собой листы поликарбоната, используется соединительный профиль, обеспечивающий герметичную стыковку материала. Он бывает разъемный и неразъемный. Разъемный профиль-соединитель состоит из базы, которая устанавливается на каркас с помощью саморезов с шагом 30 см, и крышки, защелкивающейся после монтажа листов.
• На торцы сотового поликарбоната надевают заглушки, защищающие ячейки от затекания воды, конденсата или проникновения грязи.

Обратите внимание! Если соединить листы материала между собой без соединительного профиля, в месте стыка образуются зазоры, приводящие к просачиванию влаги и протечкам, что крайне негативно сказывается на состоянии каркаса конструкции.

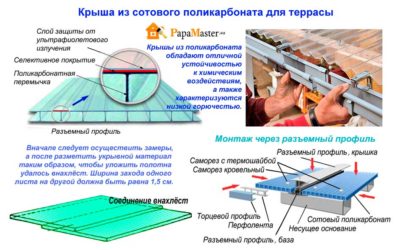

Правила крепления сотового пластикаМонтаж разъемного соединительного профиляСтроение самореза с термощайбой

Особенности монтажа

Поликарбонат – надежный, износостойкий и долговечный материал, из которого можно создать достаточно много видов конструкций. Однако, чтобы не испортить пластиковые панели, необходимо учитывать их особенности. Опытные мастера советуют принимать во внимание во время крепления поликарбоната, следующие нюансы:

1. Поликарбонатный пластик подвержен термическому расширению, поэтому он крепится к каркасу с учетом изменения размеров при повышении температуры.
2. Отверстия для крепежных элементов выполняют предварительно с помощью дрели и сверла, диаметр которого на пару мм больше диаметра самореза или болта.
3. Чтобы не помять лист или не деформировать ячейки саморезы и болты закручивают не до конца, оставляя зазор 2-3 мм.
4. Под воздействием ультрафиолета сотовый поликарбонат разрушается, поэтому он монтируется вверх той стороной, которая покрыта пленкой, блокирующей солнечные лучи.
5. Правильно изготовлять отверстия в сотовом поликарбонате между перегородками, чтобы не испортить лист.
6. Саморезы для крепления поликарбонатных листов выбирают так, чтобы длина крепежного элемента соответствовала толщине материала.

Решая, как стыковать поликарбонат между собой, учитывайте, что если установка выполняется вертикально, то ребра жесткости листов также должны располагаться вертикально. Если монтируется скатная конструкция, то они размещаются вдоль ската, в арочных конструкция, ребра жесткости должны идти по дуге.

Технология закручивания саморезовПравила сверления поликарбонатаРасположение пленки, блокирующей УФ-лучи

-инструкция

Источник: http://KrovlyaKrishi.ru/krovelnye-materialy/polikarbonat/kak-krepit-rekomendacii-proizvoditelej.html

Как стыковать поликарбонат – простые советы от мастеров

Одним из самых современных и технологичных полимерных материалов, является поликарбонат. Его свойства, имеют очень много совпадений с качественными характеристиками стекла из силиката: в готовом виде, поликарбонат имеет прозрачный вид, который применяется в любых цветах и оттенках, и в разных сферах производства и деятельности. На вопрос, как стыковать поликарбонат, существует множество советов, мы подобрали для вас самые полезные.

Стоит отметить, что поликарбонат, по своей прочности, гораздо превышает прочность силикатного стекла, что показывает его наилучшие характеристики и качество производства. Также, поликарбонат очень гибкий, что способствует хорошей удобоукладываемости при строительстве любых сложностей крыш и навесов.

Поликарбонат имеет еще одну очень важную характеристику – он может выдерживать резкие перепады температуры, к тому же в большой периодичности, что показывает его характеристику морозостойкости и жаростойкости.

Следует обратить внимание: чтобы конструкции из поликарбоната прослужили долго, необходимо знать, как правильно стыковать, то есть соединять листы. Для этого нужно учитывать некий алгоритм действий и знать несколько правил.

Подготовка поликарбоната перед стыковкой

Перед тем, как начать монтажные работы, необходимо подготовить материал. Для этого нужно достать его из упаковки, и снять защитную пленку, после чего защитить концы листов и стыков защитными лентами. После проделанной работы, необходимо определить, с какой стороны стыков и листов, находится начало, а с какой – конец. Далее приступаем к самому процессу монтажа и стыковки поликарбонатных листов.

Стыкуем материал на крыше

При стыковке поликарбоната на крыше, для начала, необходимо выбрать стропила, которые в дальнейшем будут служить вместо балок. Обычно стропила вбирают деревянные, толщиной не менее 40 мм. Дерево для строительства крыш изначально пропитывают различными антисептиками и антипиренами, которые способствуют защите самого материала от коррозий и гниения.

Следующий шаг – монтаж стропил. Стропила, обычно, укладываются на расстоянии друг от друга по ширине поликарбонатного листа, что бы в дальнейшем создать симметричный рисунок кладки. Поперечные «балки», обычно монтируют из деревянных брусьев, которые имеют размер 50х20 мм.

Далее начинается сам монтаж поликарбоната. Перед тем, как стыковать поликарбонат на крыше, необходимо вырезать нужный размер листа. Лучше всего использовать для такой работы болгарку, так как она меньше создает микротрещины, которые в дальнейшем могут привести к разрушению.

Монтаж выполняется с укладки листов на деревянные стропы. Это делается с помощью саморезов, которые крепят листы поликарбоната к дереву. Укладывать листы необходимо вверх УФ-защитой. УФ-защиту, можно отличить от внутреннего слоя, по маркировке, либо по нанесенной темной пленке, которая в дальнейшем, после монтажа, снимается. Уплотнять саморезы, можно с помощью специальных шайб, которые защищают конструкцию от преждевременного разрушения и от деформации поликарбонатных листов. Закрепляются листы с помощью стыков, которые одеваются сверху на два листа. Профили таких стыков, необходимо смазать герметиком, что бы защитить от протекания.

Работаем с навесом

Навесы из поликарбоната, бывают различных видов, типов, а также форм. Но это не проблема, ведь поликарбонат – это пластичный материал, который имеет свойство гнуться, перед началом монтажных работ его нужно хорошенько прогреть. Но стоит учесть, что не нужно гнуть холодный поликарбонат, так как это может привести к деформации или даже к разрушению листов. Если вы задаетесь вопросом, как стыковать листы поликарбоната на навесе, то это совсем несложно, просто нужно придерживаться простых рекомендаций.

При постройке навеса, для начала, необходимо установить металлический каркас, который будет служить несущей конструкцией для всего навеса. Каркас можно приобрести уже заранее готовый, это упростит задачу, его необходимо лишь собрать, как конструктор. После возведения каркаса, приступаем к монтажу поликарбонатного навеса.

Для монтажа навеса,нужно использовать также деревянные стропы, на которых будет крепиться сама конструкция. Стропы укладываются на равном расстоянии друг от друга, чтобы получить симметрию, после чего на них монтируются поликарбонатные листы. Листы следует крепить к стропам с помощью специальных саморезов, и защищать саморезы шайбами. Далее выполняется завершающее звено строительства – установка и закрепление стыков (профилей). Для этого необходимо лишь вставить их в стыки листов и закрепить с помощью крепежных деталей, которые идут в комплекте.

Стоит сделать вывод, что строительство навесов или крыш из поликарбонатных листов, это совсем не сложно. Так что не бойтесь приступать к таким строительным работам, без помощи специалистов. Удачи в ваших начинаниях.

Если температура в вашей теплице сильно поднялась, то изучите нашу статью о том, как правильно и быстро ее снизить, наши советы вам помогут.

Собрались самостоятельно работать с поликарбонатом? Тогда изучите наши советы о том, как правильно укладывать листы материала, прислушайтесь к специалистам.

♦  Рубрика: О материале.

Источник: http://moypolikarbonat.ru/kak-styikovat-polikarbonat-prostyie-sovetyi-ot-masterov/

Как соединить поликарбонат: технология крепления листов для теплиц и навесов (73 фото)

При работе с поликарбонатом закономерно возникает вопрос о том, как правильно соединить листы. Даже если монтаж теплицы осуществляют профессионалы, позднее хозяева могут столкнуться в необходимостью ремонта поврежденных сегментов пластика из полимера, а вызов мастера зачастую будет не рентабельным.

Имеет смысл заранее изучить особенности данного процесса.

Как работают профессионалы

Правильная заделка стыков для поликарбонатной теплицы является гарантией долговечности при разумной эксплуатации. Профессионалы успешно пользуются для таких работ термическим соединением – надёжно, практично, эстетично.

Два листа поликарбоната одновременно нагревают, как указано в инструкции к прибору, а затем они автоматически соединяются спайкой. При работе важно не отклоняться от рекомендуемого температурного режима.

При таком типе крепления следует предусмотреть зазоры, обеспечивающих сток воды – дождя, талого снега.

Для домашних работ этот метод не является оптимальным, так как требует определенных навыков и наличия специального оборудования. Конечно, это не причина для уныния – альтернативы всегда имеются.

Соединение отдельных листов поликарбоната при помощи профиля, клея или точечного крепления просто и доступно каждому.

Подготовительная часть работы

Независимо от избранного способа стыковки поликарбоната, листы требуется подготовить к работе:

• Листы рабочего материала извлекают из общей пачки, не допуская повреждений;
• С помощью заранее подготовленной ленты изолируют торцы, определяя верхнюю и нижнюю часть листа; •
• Следует обратить внимание на расположение рёбер жесткости – это понадобиться впоследствии для фиксации материала во время работы.
• Неправильная попытка согнуть лист приведёт к повреждению поликарбоната.
• Определить тип соединения – склейка или использования профиля, термошайб, подготовить необходимые инструменты, вспомогательные средства и организовать рабочее место – может понадобиться открытое пространство, например, столярный стол.

Использования профиля для крепления

Если крепление поликарбоната будет осуществляться при помощи профиля, надо иметь под рукой необходимые инструменты: пилу, стандартные крепления, дрель, молоток, шуруповёрт и другой столярный инструмент при необходимости.

Особых требований к режущему инструменты не предъявляется – это может быть ручная пила, циркулярка, для резки металла.

Экономить на количестве креплений не стоит – за счет изгибов, углов, скатов крыш предварительный расчёт может оказаться меньшим, чем понадобиться в итоге для надёжной фиксации поликарбоната.

Стыковочные профили также производят из полимерного пластика. Неразъёмная конструкция фиксируется при помощи саморезов.

Если выбор пал на разъёмный вариант, то следует выполнять рекомендации производителей – в сопроводительных документах на товар указывают, как правильно располагать профиль и листы, чтобы защёлкнулась крепёжная крышка.

Использование клея

Закупая для домашних нужд листы поликарбоната, разумно одновременно купить и специальный клей, если есть возможность – обзавестись и пистолетом для равномерного нанесения клеящегося вещества. Допустимо и вручную распределять тонкий слой быстросохнущей субстанции.

Работать следует не спеша, но и не допускать преждевременного затвердевания клея – переделывать некачественную работу всегда неприятно.

Результатом аккуратной деятельности будет визуально трудноразличимый стык листов поликарбоната – на фото можно рассмотреть место соединения.

В составе клея не должно быть растворителя – он приведет к преждевременному изнашиванию материала.

При необходимости можно использовать силикон, предназначенный для склеивания пластика – он намного прочнее обычных одно – и двухкомпонентных разновидностей клея.

Точечное крепление

Чтобы соединить между собой поликарбонат в теплице, часто используют метод точечного крепления. Здесь требуется иметь в наличии саморезы и термошайбы, которые продаются в комплекте с уплотнителем и крышкой – защёлкой. Этот простой метод особенно удобен для монтажа арочных поликарбонатных теплиц.

Выбирайте наиболее подходящий для вас вариант склейки поликарбоната, и пусть конструкции будут надёжными и долговечными.

Фото советы как соединить поликарбонат

Также рекомендуем просмотреть:

Источник: https://mojateplica.ru/kak-soedinit-polikarbonat/

Инструкция по монтажу сотового поликарбоната

При устройстве покрытия из сотового поликарбоната необходимо учесть:

• стандартные размеры панелей и их экономичный раскрой.
• воздействие ветровых и снеговых нагрузок.
• термическое расширение панелей.
• допустимые радиусы изгиба панелей для арочных конструкций.
• необходимость комплектации панелей монтажными элементами (соединительные и торцевые профили, самоклеящиеся ленты, саморезы, термошайбы).

Стандартная ширина панелей — 2100 мм. Длина панелей может быть 3000, 6000 или 12000 мм. Ребра жесткости расположены по длине панели. Края панелей по их длинной стороне должны располагаться на несущих опорах каркаса. Поэтому продольные опоры устанавливаются с шагом 1050 мм или 700 мм (+ зазор на расстояние между панелями). Для соединения панелей между собой с одновременным креплением их к продольным опорам каркаса необходимо использовать специальные соединительные профили. У поперечной обрешетке панели следует крепить саморезами, снабженными термошайбами.

В принципе, можно монтировать панель целиком, но практика показывает, что гармоничнее и надежнее конструкции из панелей шириной 1050 и 700 мм. При их монтаже используется меньшее количество термошайб, а иногда можно и вовсе обойтись без точечного крепления.

Правильный выбор шага продольных опор и поперечной обрешетки — самое важное условие надежности конструкции из сотового поликарбоната.

2. Нейтрализация термического расширения

При изменении температуры окружающее среды панели сотового поликарбоната подвержены температурной деформации. Рассчитать и учесть при проектировании и сборке конструкции степень изменения линейных размеров монтируемых панелей совсем несложно, но абсолютно необходимо, чтобы в смонтированном виде панели могли сжиматься-расширяться на требуемую им величину без нанесения какого-либо ущерба вашей конструкции.

Изменение длины (ширины) листа считается по формуле: ∆L = L x ∆T x Kr где L — длина (ширина) панели (м) ∆T — изменение температуры (°C) Kr = 0,065 мм/ °См — коэффициент линейного температурного расширения сотового поликарбоната.

Например, при сезонном изменении температур от -40 до +40°C каждый метр панели будет претерпевать изменение на ∆L = 1x80x0,065 = 5,2мм.

При этом следует учесть, что цветные панели нагреваются на 10-15°C больше, чем прозрачные и белые. ∆L для панелей «бронза» может достигать 6 мм на каждый метр их длины и ширины. В районах с менее суровыми климатическими условиями изменение линейных размеров панелей будет, конечно, существенно ниже.

Необходимо оставлять термические зазоры при соединении и креплении панелей между собой в плоскости, а также в угловых и коньковых соединениях, используя для монтажа специальные соединительные, угловых и коньковые профили. При точечном креплении панелей к каркасу конструкции желательно использовать саморезы со специальными термошайбами, а отверстия в панелях необходимо делать несколько больше (см. раздел «Точечное крепление панелей»)

Нельзя монтировать конструкции на улице без учета термической деформации панелей. Это может привести к их короблению летом и повреждению вплоть до разрыва зимой.

3. Рекомендуемая обрешетка для Кровли двускатного типа

Минимальный уклон: 11 ° Оптимальный уклон: 25-30 °

Длина листа или расстояние между двумя опорами (L, мм) для листов различной ширины (Н, мм) и нагрузки (кг/м2).

Нагрузка, кг/м2	Расстояние между стропилами Н, мм	Толщина листа, мм
6	8	10	16	25	32
150 кг/м2	700 10502100	1300 800400	1600 1100550	1800 1200600	6000 25001250	6000 45002250	6000 50002500
175 кг/м2	700 10502100	800 —	1300 800400	1600 1100550	5000 20001000	6000 35001750	6000 40002000
200 кг/м2	700 10502100	— —	800 —	1300 800400	5000 1800900	6000 30001500	6000 35001750

4. Рекомендуемая обрешетка для кровли Арочного типа

Данная таблица поможет Вам определить расстояние между стропилами (Н, мм), исходя из действующей нагрузки, радиуса изгибания (R, мм) и толщины листа (мм).

Толщина листа, мм	6 мм	R, мм нагрузка, кг/м2	900 Rmin	1000	1100	1200	1300	1500	1700	1800
607590120	1500 1300 12001050	1400 1200 11001050	1400 1100 1050900	1300 1100 1050800	1200 1050 900700	1200 900 700500	800 500 —	800 500 —
8 мм	R, мм нагрузка, кг/м2	1200 Rmin	1400	1500	1700	2000	2300	2500	2700
607590120	2000 1800 17001100	2000 1500 15001050	1800 1400 12001050	1700 1200 1100900	1400 1200 1050600	1100 1050 800500	800 600 —	600 500 —
10 мм	R, мм нагрузка, кг/м2	1500 Rmin	1700	1800	2000	2100	2500	2700	3000
607590120	2000 2000 20001300	2000 1800 17001200	1800 1600 15001200	1500 1400 14001050	1400 1300 1200900	1300 1050 900700	1050 900 700600	800 700 500500
16мм	R, мм нагрузка, кг/м2	2800Rmin	2900	3000	3300	3600	3900	4200	4500
607590120	2000 1600 14001100	2000 1500 12001050	1800 1400 1200900	1600 1200 1050800	1400 1100 900700	1300 1050 800700	1200 900 700600	1050 800 700500

5. Ориентация панелей при проектировании и монтаже

Внутренние ребра жесткости расположены в сотовом поликарбонате по длине (которая может быть до 12 метров). Панель в вашей конструкции должна быть ориентирована таким образом, чтобы образующийся внутри нее конденсат мог стекать по внутренним каналам панели и выводиться наружу.

При устройстве вертикального остекления ребра жесткости панелей должны располагаться вертикально, а в скатной конструкции — вдоль ската.
В арочной конструкции ребра жесткости должны идти по дуге.

Учтите эти условия монтажа при проектировании, расчете количества панелей, их раскрое и, конечно, при монтаже.
Для применения на улице используется сотовый поликарбонат с защитным УФ-стабилизирующим слоем, нанесенным на наружную поверхность листа. Защитная пленка с этой стороны листа имеет специальную маркировку. Чтобы не ошибиться, панели необходимо монтировать в пленке, а снять ее непосредственно после монтажа.

• Нельзя изгибать панели по радиусу меньше, чем указанный производителем минимальный радиус изгиба для панели выбранной вами толщины и структуры.
• Нельзя нарушать правила ориентации панелей.

6. Резка панелей

Сотовый поликарбонат и поликарбонатные листы очень легко режутся. Листы толщиной от 4 мм до 10 мм режутся с помощью ножа, но для лучшей и прямой резки рекомендуется использовать высокоскоростные пилы с упором, снабженные лезвием с мелкими неразведенными зубьями, армированными твердыми сплавами. Во время резки листы должны поддерживаться во избежание вибрации. Возможно резание электрическим лобзиком

После резки необходимо удалить стружку из внутренних полостей панели.

7. Сверление отверстий

Для сверления используются стандартные острые металлические сверла. Сверление производится между ребрами жесткости. Отверстие должно быть удалено от края панели на расстояние не менее 40 мм.

Характеристики сверл: Угол заточки — 30 Угол сверления — 90-118 Скорость резания — 10-40 м/мин.

Скорость подачи — 0,2-0,5 мм/об.

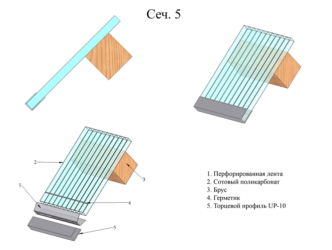

8. Герметизация торцов панели

Нужно правильно закрыть торцы панелей. При вертикальном и наклонном положении панелей верхние торцы герметично закрывают сплошной алюминиевой самоклеящейся лентой, а нижние — перфорированной лентой, препятствующей проникновению пыли и обеспечивающей сток конденсата.

В арочных конструкциях необходимо оба торца закрыть перфорированной лентой:

Для герметизации торцов применяется аналогичные по цвету поликарбонатные профили или более качественные алюминиевые. Они отлично смотрятся, очень удобны и так же долговечны. Конструкция профиля предусматривает плотную фиксацию на торцах листа и не требует дополнительного крепления.

Для стока конденсата просверлите в профиле несколько отверстий тонким сверлом.

• Нельзя оставлять торцы сотового поликарбоната открытыми. Срок службы листов и светопрозрачность уменьшается.
• Нельзя заклеивать торцы обычным скотчем.
• Нельзя герметично закрывать нижние торцы панелей.

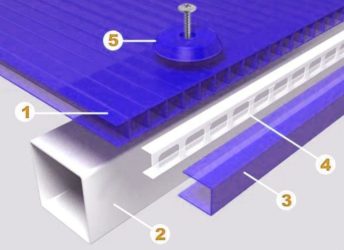

9. Точечное крепление панелей

Для точечного крепления сотового поликарбоната к каркасу используйте саморезы и специальные термошайбы.

Термошайба состоит из собственно пластиковой шайбы с ножкой (ее высота соответствует толщине панели), уплотнительной шайбы и защелкивающейся крышки. Они обеспечат надежное и герметичное крепление панели, а также устранят «мостики холода», создающиеся саморезами. Кроме того, ножка термошайбы, упирающаяся в каркас конструкции, предотвратит смятие панели.

Для компенсации термического расширения отверстия в панели должны быть на 2-3 мм больше диаметра ножки термошайбы, а при большой протяженности панели — вытянутыми в длину. Рекомендуемый шаг точечного крепления — 300-400 мм.

• Нельзя жестко крепить панели.
• Нельзя использовать для крепления панелей гвозди, заклепки, неподходящие шайбы.
• Нельзя перетягивать саморезы.

10. Соединение панелей поликарбоната

Для монтажа сотового поликарбоната используются неразъемные или разъемные прозрачные и цветные поликарбонатные профили.

Монтаж с помощью неразъемных профилей (HP):

Панели шириной 500-1050 мм вставляются в пазы профилей, соответствующих толщине сотового поликарбоната. Крепление профиля к продольным опорам каркаса осуществляется с помощью саморезов, снабженных термошайбами.

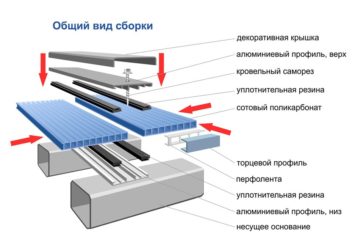

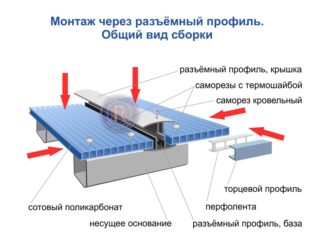

Монтаж с помощью разъемных профилей (HCP):

Разъемный поликарбонатный профиль «Полискреп» состоит из двух частей: нижней — «базы» и верхней — защелкивающейся крышки.

Последовательность монтажа:

1. В «базе» просверлить отверстия с диаметром несколько больше диаметра самореза с шагом 300 мм.
2. Прикрепить саморезами «базу» к продольной опоре каркаса и с обеих сторон уложить панели, оставляя «термический зазор» 3-5 мм, предварительно промазав профиль герметиком.
3. Защелкнуть «крышку» профиля по всей длине с помощью деревянной киянки. Торец профиля рекомендуется закрыть специальной заглушкой.

11. Угловое соединение панелей

При необходимости сопряжения панелей сотового поликарбоната под прямым углом можно воспользоваться угловыми поликарбонатными профилями. Угловые поликарбонатные профили надежно удерживают панели и позволяют сделать угловое соединение незаметным.

Прозрачные, тонированные: «бронза», «синий», «зеленый», «бирюза», «коричневый», «желтый», «красный», «оранжевый» и светорассеивающие «белый опал» — стандартная цветовая гамма поликарбонатных профилей для монтажа сотового поликарбоната, но угловые, коньковые и пристенные профили к сожалению выпускаются только прозрачными.

12. Примыкание к стене

При примыкании панелей к стене используйте пристенный поликарбонатный профиль. Своей формой он напоминает английскую букву F. При использовании пристенного профиля панели поликарбоната (сотового, ячеистого) закрываются герметичной лентой для защиты листов от попадания пыли и влаги. После этого листы вставляются в профиль и он фиксируется к стене.

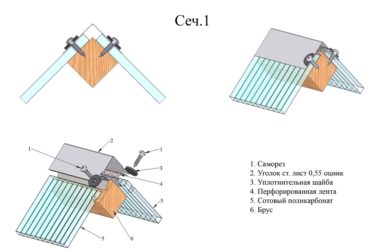

13. Сопряжение панелей в коньке

«Крылья» конькового поликарбонатного профиля имеют мощный захват — 40 мм — достаточный для надежного соединения панелей и их термического расширения, при этом возможно задать практически любой угол сопряжения панелей. Перед применением обязательно воспользуйтесь герметичной лентой. После установки листов необходимо их точечно закрепить кровельными саморезами через коньковый профиль с шагом 30-40 см.

При использовании других профилей убедитесь в том, что они отвечают данным условиям монтажа.

Источник: https://www.plasticvsem.ru/install/

Виды соединительных профилей для поликарбоната и технологии стыковки

Для того чтобы построить теплицу, навес или беседку, важно определиться, какой соединительный профиль для поликарбоната выбрать в каждом случае. Существует два основных вида профилей, позволяющих произвести такой крепеж – неразъемный и разъемный, но каждый из них применяют в наиболее подходящей ситуации, в зависимости от технологии сооружения конструкции. Кроме того, крепеж неразрывно связан с физическими свойствами полимера, благодаря которым он так популярен.

Разница в профильном соединении панелей ↑

Для того чтобы не было протечек на соединениях, поликарбонатные листы не просто прикручиваются к профилям каркаса, а вставляются в алюминиевые или пластиковые профили.

Соединение двух листов

Виды профилей для поликарбоната и их особенности ↑

Для различных типов соединений используются разные планки не только по материалам, но и по конфигурации – неразъемные, разъемные и торцевые.

• Соединительный неразъемный профиль (НР) выпускают из поликарбоната, его нужно выбирать под цвет основного материала.
• Соединительный разъемный профиль (НСР) включает два элемента: крышку и базу.
• Торцевой профиль, как понятно из названия, предназначен для заглушки торцов.
• Коньковые соединители создают плавающее сцепление, необходимое на арочных конструкциях.
• Твердые угловые профили предназначены для соединения двух листов под прямым углом. С их помощью можно соединить панели разной толщины.
• Пристенные профили используют для крепления листа к стене и для защиты торцов, обращенным к стенам.

Типы соединительных профилей

Профили для поликарбоната выпускают не только из того же сырья, но и из алюминия. Алюминиевая соединительная система – самая прочная, эстетичная, создающая максимально плотное соединение, исключающее мостики холода. Эффект достигается за счет резиновых уплотнителей.

Использование неразъемных профилей для стыковки ↑

На верхней фотографии показаны неразъемные профили для поликарбоната – это недорогие планки, но стыковать листы при их помощи довольно сложно, особенно в ветреную погоду. Процесс соединения заключается в следующем: бортики посадочного паза разводятся с одного края, а лист подается по планке, постепенно разжимая паз. Скольжение здесь затруднено, особенно если край панели был заклеен микропорой (эта пленка может ободраться).

Можно пойти другим путем – попытаться не подавать лист по пазу, а отводить бортики стамеской (отверткой) и постепенно втискивать панель на посадочное место, но этот способ тоже сложный и его применяют при дефиците свободного пространства. Для того чтобы облегчить закладку термопласта в паз планки, края панели можно смазать жидким средством для мытья посуды типа «Гала» или «Ферри».

Неразъемные соединительные профили для ПК

Жидкое моющее средство облегчит скольжение листа, а его остатки, закрытые бортиками планки, высохнут и никак не помешают герметизации соединения. Если при сборке крыши или другой конструкции используется неразъемный соединитель для поликарбоната, то панели не должны упираться в основание паза. Обязательно нужно оставить температурный зазор, необходимый для компенсации при нагреве.

Еще одно обязательное условие при использовании неразъемных соединений – это одинаковая толщина всех используемых панелей. Паз профиля рассчитан на определенный размер листа и более тонкий экземпляр не позволит создать герметичный стык, а более толстый попросту не войдет в посадочное место.

Технология применения разъемных профилей ↑

Разъемный соединитель для ПК

Соединение поликарбоната между собой на теплице или крыше какого-либо сооружения разъемным профилем несколько отличается от идентичного монтажа с неразъемным соединителем. Разъемная конструкция состоит из двух планок (это видно на верхней фотографии). При сборке нижняя планка сначала прикручивается к каркасу, на ее бортики накладываются панели, а затем вставляется и защелкивается верхняя часть профиля, прижимая листы.

Принцип соединения ПК разъемным соединителем

Так как стыковать поликарбонат (монолитный и ячеистый) нужно герметично, чтобы стык не пропускал влагу, края листа в данном случае можно не только обклеить микропорой, но и обработать силиконовым герметиком. Для этого нужен пистолет – туда закладывается туба (картридж) с силиконом, и на нижнюю часть планки по бортику наносится полоска. После установки панели еще одна полоска наносится по краю листа и сразу прижимается верхней частью профиля.

Для удобства монтажа, прежде чем защелкнуть верхнюю планку, следует прикрутить панель к каркасу, чтобы она была неподвижной, и не сбились температурные швы. Для фиксации термопласта желательно использовать саморезы с пресс-шайбой, где есть резиновая прокладка – резина будет компенсировать температурную деформацию панелей.

Заглушка листов торцовыми профилями ↑

Виды профилей для поликарбоната включают в свой состав L-образную заглушку с микропорами – по внешнему виду она очень похожа на направляющую для пластиковых панелей. Такой профиль обязателен только для ячеистого термопласта – он глушит торцевые отверстия, перекрывая доступ для воды и грязи в пустоты панелей.

Торцевой F-образный профиль для

Но заглушка может быть не только L-образной, но и F-образной и в этом случае она тоже по внешнему виду очень похожа на идентичную направляющую для пластиковых панелей.

• Для теплиц, как правило, применяется первый вариант, так как торцы полимерного листа закапываются в землю, и заглушка защищает пустоты от грязи.
• Для монтажа крыш приемлемы оба варианта – все зависит от конструкции кровли и материалов, примыкающих к ПК.

Прозрачность сотового поликарбоната может быть несколько занижена, если в пустоты попадает влага. Как и любая другая жидкость, вода при нагреве переходит в газообразное состояние – в пар, который сделает панели мутными. Если вода попадает в полости сотового поликарбоната на собранной конструкции, то избавиться от нее будет сложно, поэтому предохранительные заглушки просто необходимы.

Герметичность для таких профилей тоже не будет лишней и для уплотнения можно использовать прозрачную пленку с микропорами. Для монолитного поликарбоната такие профили не применяются, так как их монтаж не имеет смысла.

Защита торцов

Структурные особенности поликарбоната и общие требования к монтажу ↑

Поликарбонатом называется материал, относящийся к группе термопластов, и наиболее ценным в промышленности считается ароматический поликарбонат на основе Бисфенсола A. Основные буквы при маркировке ПК, а все остальные указывают на его физические и декоративные свойства. Цифры на маркировке сообщают о максимальной текучести (7, 12, 18 или 22).

Особенности строения поликарбонатных панелей ↑

Монолитные разноцветные панели

В основном для строительства применяется два вида поликарбоната по типу панелей – они бывают монолитными (литыми) и ячеистыми (сотовыми):

• Монолитные листы хороши для обустройства окон, прозрачных крыш и перегородок, различных гнутых (сложных) конструкций. Такое предпочтение оказывается литому ПК в виду того, что он соответствует обычному остеклению.
• Сотовый ПК представляет собой плиту, сделанную из двух панелей, соединенных между собой перегородками из однородного материала. Благодаря пустотам, значительно понижается теплопроводность плиты и повышается ее ценность, как энергосберегающего материала.

При увеличении толщины у монолитных панелей увеличивается объем, а у сотовых добавляется новый слой – ячеистый поликарбонат может быть двух-, трех-, четырехслойным и так далее. Перегородки, образующие пустоты, могут быть выполнены в виде квадрата, треугольника, шестиугольника, трапеции и других геометрических форм. Как литой, так и сотовый термопласт может стыковаться – здесь используется соединительный профиль для поликарбоната, реже – клей.

Ячеистый ПК разного цвета

Общие требования при монтажных работах ↑

Монтаж монолитного ПК – прозрачная крыша

Перед тем как соединять листы поликарбоната между собой на крыше или другом участке, следует уяснить несколько важных правил для продуктивности монтажа:

• наиболее благоприятная температура для сборки конструкций из полимера 10-22ᵒC – не жарко и не холодно. Этот показатель сводит к минимуму деформацию листа, и в том месте, где монтируется профиль для соединения поликарбоната, не будет протечек;
• если поликарбонатный профиль сделан из алюминия (не из пластика), то потребуется резиновая или силиконовая прокладка для компенсационного зазора. У алюминия и термопласта разный коэффициент температурной деформации (расширения) – этот недостаток и компенсируется прокладкой;
• для обшивки крыши, теплицы и других конструкций сначала монтируется металлический или деревянный каркас. Шаг между профилями должен соответствовать ширине панелей ПК, чтобы каждый стык ложился на жесткое основание и не оставался в подвешенном состоянии;
• сотовый лист размещается перпендикулярно полу – вертикально – это облегчает изгибание панелей. Если на материале есть ультрафиолетовая защита, то она должна быть с наружной стороны;
• под пластиковый или алюминиевый стыковочный профиль для поликарбоната наклеивается пленка с микропорами – это необязательное условие для монтажа, но так повышается качество соединения;
• при использовании неразъемного профиля важно, чтобы толщина листа в точности совпадала с пазом.

Несколько слов о достоинствах поликарбонатной кровли ↑

Крыша визуально открывает помещение

Если для навесов можно использовать монолитный, то для теплиц или для кровли закрытых помещений идеален сотовый поликарбонат, который способен сохранять тепло. При необходимости для защиты от ультрафиолетового излучения применяется термопласт с защитной прозрачной пленкой, которая может быть разных цветов. Следует назвать и другие достоинства материала, это:

• сотовый поликарбонат очень легкий, покрытия, сделанные из этих материалов, не нуждаются в мощной несущей основе;
• благодаря гладкой поверхности, на поликарбонатных конструкциях не задерживается снег и различный мусор;
• по сравнению с ударопрочным стеклом поликарбонат стоит на порядок дешевле;
• крыша из термопласта поможет сэкономить на энергоносителях для обогрева помещения;
• прочность полимера значительно увеличивает срок эксплуатации конструкции.

В заключение можно сказать, что соединить поликарбонат между собой соединительным профилем сможет даже начинающий мастер, а использование этого материала в строительстве благоприятно скажется на смете и на качестве возводимого сооружения.

: Как быстро соединить листы в профиле ↑

Источник: http://goodkrovlya.com/montazh/otdelka/soedinitelnyj-profil-dlya-polikarbonata.html

Соединение поликарбоната между собой

Зная совсем не много про соединение поликарбоната между собой можно легко освоить монтаж поликарбонатных листов самостоятельно.

Что же собой представляет соединение поликарбоната? Фактически это сочленение между собой панелей поликарбоната различной длины и ширины при помощи соединительных профилей.

Многие, почему то думают, что монтаж панелей поликарбоната весьма трудное занятие и что с ним могут справиться только профессионалы, но это далеко не так.

В свое время, когда я только начинал заниматься поликарбонатом, учебных материалов на данную тематику было очень мало.

Основную часть знаний, можно было получить от поставщиков поликарбоната. В большинстве случаев они опирались на инструкции, полученные из-за рубежа, или информацию, изложенную на защитной пленке самого поликарбоната. Ну а так, как весь поликарбонат шел из-за рубежа, то и инструкции и надписи на поликарбонате были на разных языках. Соответственно, информация была несколько искажена и не понятна. В связи с этим, очень часто приходилось экспериментировать.

Соединение поликарбоната

Весьма интересный факт, изначально, многие монтажники крепили поликарбонат обычными саморезами с шайбой и резиновой прокладкой. При этом, элементарно, не учитывалось термическое расширение панелей. Крепеж производился саморезами потому, что термошайб у поставщиков просто напросто не было, а о расширении поликарбоната мало что было известно.

Что же касается соединения поликарбоната между собой, так оно вообще отсутствовало. Ну не то что бы отсутствовало, просто металлический каркас изготовлялся таким образом, что панели ложились внахлест друг на друга.

Но время шло и информации, как и комплектующих материалов, становилось все больше и больше. На сегодняшний день трудностей, как с монтажом панелей поликарбоната, так и соединения листов между собой не возникает.

Далее мы с Вами рассмотрим основные виды соединений поликарбоната и какие материалы используются для этих целей.

  Виды козырьков над крыльцом

Виды соединения поликарбоната:

• Соединение поликарбоната в одной плоскости
• Угловое соединение поликарбоната
• Коньковое соединение поликарбоната

И так, о каждом понемногу.

Соединение поликарбоната в одной плоскости производится между собой соединительными профилями или прижимными планками. Соединительные профиля могут быть поликарбонатными или алюминиевыми. Они бывают разъемные и цельные.

Разъемные состоят из двух частей: базы и крышки. База при помощи саморезов крепится на каркас между листами, а крышка крепится на базу и плотно прижимается. Фиксация крышки производится таким способом, что бы соединяемые между собой панели поликарбоната могли «дышать», то есть двигаться. Сильно зажатые крышка и база приведут к тому, что листы при расширении начнут дыбиться.

Цельные соединительные профиля просовываются между предварительно закрепленными листами поликарбоната и крепятся саморезами к каркасу.

Пожалуй, самое популярное соединение поликарбоната между собой в одной плоскости можно назвать соединение при помощи прижимной алюминиевой планки. В ее состав входит алюминиевый профиль, напоминающий верхнюю крышку разъемного профиля и резиновые уплотнители. Благодаря прижимной планке процесс монтажа поликарбоната значительно упрощается. Единственное что нужно учитывать при работе с прижимной планкой, что бы нижняя часть каркаса в местах стыковки панелей была не меньше 50 мм шириной, иначе планка может продавить соединяемые края поликарбоната.

Угловое соединение поликарбоната производится угловыми соединительными профилями. Они так же могут быть алюминиевыми и поликарбонатными. В основном угловые профиля выпускаются для соединения поликарбоната между собой под углом в 90?. Некоторые производители производят профиля и под другими углами, но найти их в свободной продаже довольно тяжело. Данные профиля, в отличии от предыдущих, не крепятся к каркасу.

Коньковое соединение поликарбоната производится исключительно коньковыми профилями. Они, как и предыдущие профиля изготавливаются из двух материалов: поликарбоната и алюминия. Алюминиевые могут быть как разъемные, так и цельные, а вот поликарбонатные бывают только цельные. Поликарбонатные, после установки желательно закрепить при помощи кровельных саморезов с шайбой и резиновой прокладкой к каркасу. Некоторые монтажники не делают этого, да бы избежать не нужных отверстий в коньке конструкции. Таким образом, коньковой профиль может выскочить из соединительных пазов в результате расширения или сужения поликарбоната.

Несколько полезных советов

Первое. При любом соединении поликарбоната обязательно нужно учитывать термическое расширение поликарбоната. Пренебрежение данным правилом может привести к печальным последствиям и значительно сократить срок службы всего покрытия.

Второе. Если Вы монтируете поликарбонат, допустим толщиной 6 мм, то для него должны быть профиля только под толщину 6 мм. Использование профилей не соответствующих своим размерам приведет к протеканию воды внутрь помещения во время дождя или таяния снега.

Источник: https://www.policarbon.ru/monolitnyiy-polikarbonat/soedinenie-polikarbonata-mezhdu-soboy
