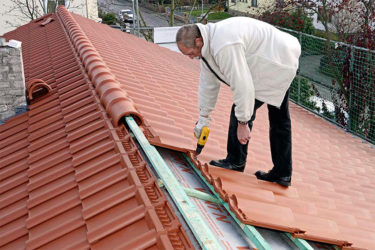

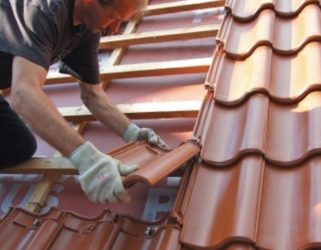

Как стыковать черепицу?

В этой статье:

Как выполнить монтаж кровли из металлочерепицы

В большинстве случаев для выполнения кровельных работ домовладельцы привлекают наемных специалистов. Но если вы изначально экономили средства и строили дом своими руками, то платить за монтаж металлочерепицы тоже бессмысленно. Да и технология устройства подобных крыш не настолько сложна, чтобы не справиться с задачей самостоятельно. Разобраться в ней как раз и поможет данная публикация — подробное руководство по правильной укладке этого современного покрытия.

Сведения о материале и комплектующих

Качественная металлочерепица представляет собой профилированные листы толщиной 0,45—0,5 мм, покрытые слоем цинка и цветного полимера (преимущественно полиэстера). Конфигурация профиля может незначительно меняться у сортов от разных производителей, но в целом повторяет форму глиняной черепицы, придуманной столетия назад. Листы, уложенные на подготовленную конструкцию крыши, образуют красивый и долговечный настил, изображенный на фото.

Примечание. У материала есть один существенный недостаток – цветное порошковое покрытие со временем выгорает на солнце и тускнеет, что не сказывается на защитных свойствах. Другой небольшой минус – шум от дождя – свойственен всем железным кровлям и «лечится» утеплением минеральной ватой.

Чтобы самому заняться обустройством черепичной крыши, нужно знать следующие конструктивные особенности материала:

модульная (полезная без учета нахлеста) ширина листа составляет около 1100 мм, полная – 1180—1200 мм;
стандартный лист имеет 6 волн – гребней, которые должны располагаться вдоль ската крыши;
ряды «черепиц», выдавленные прессом в виде каскада, располагаются поперек склона и зовутся модулями;
в подавляющем большинстве изделий от различных брендов ряды отштампованы с шагом 35 см, что и показано на чертеже.

Справка. Известные бренды, такие как Monterrey, Ruuki и Grand Line, выпускают листы на 1, 3, 6 и 10 модулей, что соответствует длине 45, 115, 220 и 360 см. Можно сделать листы заказной длины (от 3 до 10 м) по той же стоимости, но их перевозка выйдет дороже, а поднятие наверх усложнит строительство.

Чтобы монтировать крышу из металлочерепицы, необходимо использовать такие разновидности доборных и фасонных элементов:

Планки примыкания к различным поверхностям, например, к вертикальной стене.
Капельники карнизные и торцевые.
Ендовы – элементы, обеспечивающие водоотведение со стыков плоскостей ломаных кровель.
Коньки плоские и полукруглые с заглушками.
Крюки для установки водосточных систем. Полный набор комплектующих показан ниже на фото.

Как нужно правильно выбирать металлические черепичные изделия, смотрите на видео:

Расчет количества черепицы

Рассчитать объем материалов для устройства обычной двускатной крыши довольно просто. Необходимо общую длину сооружения (измеряется по стороне, параллельной коньку) разделить на модульную ширину листа металлочерепицы, а затем округлить в большую сторону. Вы получите число цельных 6-волновых полос, укладываемых от конька до свеса карниза. Остается набрать длину полос из листов стандартного размера с учетом нахлеста 50 мм и умножить их количество на 2 (два кровельных ската).

Справка Число карнизных и коньковых планок определяется путем замеров здания. Но учтите такой момент: длина фасонных элементов равна 2 м, что с учетом нахлестов составит 1950 мм, поэтому полосы нужно брать с запасом 10%.

Схема раскладки листов по скатам различной формы

Для четырехскатных и вальмовых крыш с плоскостями, пересекающимися под разными углами, алгоритм расчета несколько сложнее. Количество вертикальных 6-волновых полос определяется таким же образом, только по наибольшей ширине каждой перекрываемой плоскости. Дальше производится набор из листов с разным числом модулей, но с учетом подгонки и последующей стыковки в местах пересечения плоскостей.

Совет. Поскольку по умолчанию вы не имеете большого опыта в монтаже кровель, то при закупке металлочерепицы следует предусмотреть запас в размере 10—15%. Чтобы ознакомиться с полезными рекомендациями по выбору длины изделий, просмотрите короткое видео:

Как правильно подготовить обрешетку

При строительстве крыши стоит соблюдать простой порядок: сначала выберите и купите металлочерепицу, а потом приступайте к монтажу шаговой обрешетки. Из названия явствует, что доски каркаса нужно прибивать к стропилам с определенным шагом, чтобы при укладке профильного покрытия попасть в них саморезами. Обычно эта дистанция составляет 35 см, но встречаются и другие сорта черепицы с интервалом крепления 400 мм.

Важный момент. Металлочерепицу допускается монтировать на крыши, чей наклон составляет не менее 14°. Иначе затекание воды от осадков в подкровельное пространство неизбежно. Если ваша стропильная система сделана с меньшим уклоном, выбирайте другой тип покрытия, например, битумную черепицу на основу из плит ОСБ.

Чтобы своими руками установить обрешетку под монтаж кровли из металлочерепицы, следуйте нашей подробной инструкции:

Начиная снизу, уложите поперек стропил полотна гидроизоляции и зафиксируйте их с помощью строительного степлера. Напуск верхнего полотна на нижнее – не меньше 10 см. Между стропилами материал должен провисать на 1—1,5 см, чтобы по нему стекал конденсат и случайно попавшая влага.
Установите капельник и набейте на стропила бруски контробрешетки размером 4 х 5 см, как изображено на схеме. Чтобы обеспечить хорошую вентиляцию подкровельного пространства, около дымовых труб и мансардных окон оставляйте между соседними брусками зазоры 2—3 см.
Сколотите основную обрешетку. Первая доска от карниза должна быть толстой (50 х 100 мм), остальные – 25 х 100 мм. Величину шага между досками определяйте в зависимости от типа черепицы по таблице, изображенной ниже на схеме.
К нижней доске прикрепите карнизную планку и крюки для водосточных желобов.

Рекомендация. Используйте для гидроизоляции супердиффузионную мембрану, а не обычную ветровую пленку. Она пропускает водяные пары в одну сторону – наружу, но не дает влаге пройти внутрь, что одинаково полезно для холодных и утепленных крыш.

На сложной ломаной кровле в местах крепления ендов обрешетка делается сплошной. Для этого с обеих сторон от стыка надо прибить доски на ширину элемента (примерно 30 см). Если предвидится наклон ендовы менее 10°, то обязательно выполняется дополнительная гидроизоляция узла.

Выполняя работы на высоте, не забывайте о правилах и средствах безопасности. Надежно крепите лестницы, применяйте монтажные пояса и другие способы страховки.

Инструкция по монтажу

Для устройства кровли из металлической черепицы не нужны специальные инструменты, кроме резального приспособления либо ручных ножниц. Также для этих целей можно применить насадку на дрель под названием «Стальной бобер». Дело в том, что сталь с полимерной покраской нельзя кроить болгаркой – покрытие в этом месте теряет защитные свойства.

Установка конькового бруса

Пошагово технология монтажа металлочерепицы выглядит так:

Установите и приколотите гвоздями карнизные планки с нахлестом 10 см одна на другую. Интервал между точками крепления – 300 мм. Торцы кровельного свеса закройте перфорированной вентиляционной лентой, чтобы под покрытие не проникали птицы.
Прикрепите ендовы. Нахлест элементов и шаг между саморезами (или гвоздями) – 30 см. Также на данном этапе ставятся планки всех примыканий (к дымоходу, стене и так далее).
Смонтируйте на специальных перфорированных креплениях коньковый брус 40 х 50 мм, как показано выше на фото, выверив его по горизонтали.
Уложите первый ряд листов (начиная снизу). Поднимать их на крышу лучше волоком по двум наклонным доскам, опирающимся на землю. Выпустите края модулей на 5 см дальше кровельного свеса и выровняйте между собой.
Прикрутите листовые элементы к обрешетке самонарезающими винтами 4,8 х 35 мм с окрашенными головками и прокладкой из резины EDPM. Место крепления – во впадине волны на 10 мм ниже горизонтального гребня. Таким же образом закрепите остальную черепицу, причем край верхнего листа должен отстоять от конькового бруса на 50 мм.
Проклейте конек гидроизоляционной лентой и поставьте полукруглый декоративный нащельник. Прикрепите все торцевые планки и снегозадержатели. Последние выставляются на одной вертикали с наружной стеной и прикручиваются саморезами к обрешетке.

Важно! Саморезы должны входить в доску под прямым углом, а усилие шуруповерта настраивается так, чтобы резиновая шайба плотно прижималась к поверхности, но не расплющивалась. Если в древесине попадется сучок, то винт придется дотягивать вручную.

Несколько слов о том, как правильно крепить металлочерепицу в процессе монтажа. Самонарезающие винты нужно вкручивать в каждую вторую вертикальную волну через один горизонтальный ряд. Чтобы листы не поднимались сильным боковым ветром, а в щели не попадал снег, скрепите их края между собой саморезами 5,5 х 19 мм, как это сделано на схеме.

Все технологические операции по устройству крыши из профильных листов подробно показаны в очередном видеосюжете:

Если вы никогда не занимались перекрыванием либо ремонтом кровель, монтаж металлочерепицы отнимет немало времени. Поэтому желательно подгадать с хорошей погодой, чтобы не пришлось принимать меры от намокания чердачного пространства или утеплителя. Обязательно привлеките к работам помощника, поскольку в одиночку поднимать и монтировать листы довольно трудно. И последнее: закрепляя любой фасонный элемент, убедитесь, что под него ветром не задует снег или дождь и примите соответствующие меры.

Инженер-конструктор с опытом работы в строительстве более 8 лет. Автор и главный редактор всех статей на сайте «qustu.com».
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Источник: https://qustu.com/kak-vypolnit-montazh-krovli-iz-metallocherepitsy/

Узлы кровли из гибкой черепицы

Сегодня я расскажу, что такое узлы кровли, и чем отличается монтаж узлов кровли из гибкой черепицы от аналогичного процесса для покрытий из других материалов.

Особенности узлов кровли из гибкой черепицы

Узлами кровли называются все участки на торцах и примыканиях к трубам, стенам и другим кровельным объектам:

Конек;
Карнизы;
Хребет вальмы;
Примыкания;
Ендовы;
Фронтон (торец).

Узлы гибкой черепицы выполняются из мягких битумных материалов, как и само покрытие.

Рядовую черепицу кладут на сплошную обрешетку из фанеры, предварительно настелив на нее подкладочный ковер.

Под узловые элементы устанавливают жесткие планки (чаще всего из оцинкованной стали). Они являются основой для укладки мягких элементов кровли и служат вентиляции подкровельного пространства.

Этим монтаж отличается от жестких кровельных материалов – у них обработка узлов производится жесткими элементами из того же материала, что и само покрытие.

Крепление осуществляется битумными гвоздями и битумной мастикой, все стыки и швы замазывают специальным герметиком.

Этих производителей мягкой черепицы я рекомендую

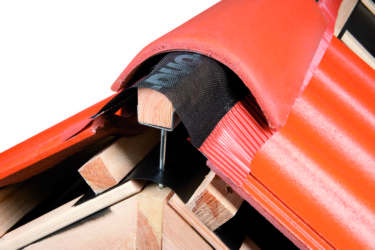

Устройство конька гибкой черепицы

1. Коньковую планку кладут поверх подкладочного слоя и черепицы. Соседние фрагменты на стыках укладывают с нахлестом 3-5 сантиметров.

2. Фиксируют планки гвоздями, зигзагом: первый гвоздь с внешней стороны, следующий – с внутренней. Шаг 10 сантиметров.

3. Коньковые плитки размерами 25 на 33,3 сантиметра изготавливают из коньковой полосы, переламывая ее в местах перфорации.

4. Плитки кладут вдоль всего конька с нахлестом до 10 сантиметров. Фиксируют четырьмя гвоздями по углам. Нахлест следующей плитки перекрывает крепление предыдущей.

Внимание

Некоторые производители рекомендуют формовать коньковые плитки с помощью строительного фена.

Монтаж карниза мягкой черепицы

1. Помещают поверх ковра карнизные планки (монтаж аналогичен торцевым и коньковым).

2. Удаляют с клеевого слоя карнизной полосы-самоклейки защитную пленку.

3. Укладывают полосу по карнизному свесу примерно в 10 мм от перегиба планки карниза.

4. Соседние отрезки кладут встык.

5. Фиксируют по краю и рядом с перфорацией. Отступая от изгиба фронтонной планки примерно на 10 мм.

6. Стыки и точки крепления перекрывают черепицей. Стыки в разбежку, обязательно.

Разные производители по разному рекомендуют крепить карнизную и фронтонную планки-кто-то на ковер, а другие под ковер. Главное в чем они единодушны-в обязательной проклейки битумной мастикой вдоль карнизов и фронтонов.

Наш фотоотчет по строительству кровли из черепицы Carriage House

Монтаж фронтона гибкой черепицы

Металлическая ветровая планка устанавливается поверх ковра и черепицы. Крепление аналогично монтажу конька и карнизов.

https://www.youtube.com/watch?v=ShxAnuK-ewg

Некоторые производители (например, TEGOLA) включают в комплектацию фронтонные фартуки с разными развертками (20, 13, 35 см и т.д.). Их фиксируют к деревянной ветровой доске с помощью кляймеров или саморезов с интервалом 30 сантиметров. При этом верхний уголок заготовки черепицы, стыкующийся с вертикальной плоскостью фартука, подрезают под 60 градусов.

Монтаж ендовы гибкой черепицы

1. Сначала нужно положить подкладочный ковер с заходом на соседний скат.

2. По оси ендовы кладут ендовый ковер. Фиксируют к основе по краю гвоздями через 10-20 сантиметров.

3. Если длина ендовы больше 10 метров, фрагменты ковра кладут с нахлестом 15 сантиметров и замазывают битумной мастикой.

4. Подрезают и укладывают черепицу. Край ендового ковра должен выступать из-под черепичного покрытия на 20 сантиметров. При подрезке под материал нужно подкладывать фанеру, чтобы не повредить ендовый ковер.

5. Черепицу кладут на битумную мастику, гвозди в ендову близко к оси не бьют.

Обратите внимание

В зависимости от производителя черепицы узел монтажа ендовы может отличаться. Как по использованию материалов, так и по укладки черепицы.

Для разных моделей рекомендованы различные способы укладки: «косичка», «подрез», «двойное плетение» и др.

Наш фотоотчет по строительству кровли из черепицы CATEPAL

Как делается примыкание на мягкой черепице

1. В месте примыкания к стене прибивают деревянную треугольную рейку 5 на 5 сантиметров.

2. На нее заводят черепицу и подкладочный ковер.

3. Приклеивают полосу ендового ковра: 30 сантиметров на стену, пятнадцать – на скат. Все компоненты фиксируют битумной мастикой.

4. Сверху помещают стальной фартук (планку примыкания), крепят гвоздями и герметизируют.

В качестве планок примыкания выпускаются одинарные и двойные фартуки. Я стараюсь использовать примыкания из металла, как более надежные и долговечные.

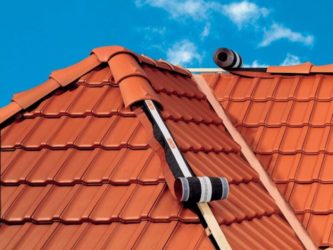

Как сделать хребет на кровле из мягкой черепицы

1. На хребте вальмы рядовую черепицу подрезают, чтобы в покрытии между скатами оставался просвет полсантиметра.

2. Отбивают шнурком по обоим скатам две полосы под хребет.

3. Хребет выполняют коньковой черепицей. Монтаж – с нижней точки гребня вальмы наверх. Кладут черепицу длинной стороной поперек сгиба.

4. Крепят четырьмя гвоздями по углам. Вышележащий кусок должен перекрывать крепление предыдущего.

Ошибки в монтаж узлов

Отсутствие ендового ковра приводит к протечкам, т.к. это самое открытое для осадков место.
При монтаже ендовы точки крепления делаются только по краям. Располагать их близко к оси нельзя.
Неправильное взаимное расположение элементов на примыканиях приводит к их разгерметизации.
На всех покатых узлах стыкующиеся элементы располагаются с нахлестом верхнего на нижний (по линии тока воды).
На коньке нахлесты делают по направлению ветра.
Толщина слоя мастики должна соответствовать рекомендациям производителя (примерно от 0,7 до 1,1 миллиметра).
Более толстый слой приводит к избыточному растворению битума и, как следствие, к непрочности покрытия и подтекам.

Стоимость монтажа узлов кровли гибкой черепицы

Укладка самой черепицы и монтаж ее узлов стоит около 350 рублей за метр квадратный (не считая обрешетки и подготовки основы). Сделать узлы кровли из мягкой черепицы лучше доверить профессионалам. Поскольку это самые уязвимые места кровли, ошибки в монтаже практически всегда приводят к порче внешнего вида и нарушении герметичности.

Мы занимаемся кровлями 15 лет, а производственный стаж наших мастеров еще больше. Выполним монтаж самой кровли и/или ее узлов быстро и с отличным качеством.

К вашим услугам:

прозрачная смета, никаких дополнительных затрат;
вежливые русскоязычные исполнители;
гарантия на два года.

Источник: https://stroystm.ru/gibkaya-cherepitsa/gibkaya-cherepitsa/uzly-krovli-iz-gibkoj-cherepitsy

Какая технология укладки металлочерепицы на крышу

Большинство застройщиков предпочитают перекрывать крышу металлочерепицей. Технология выполнения укладки металлочерепицы на крыше достаточно простая, поэтому укладку данного материала можно осуществлять самостоятельно. Если нет свободного времени, для выполнения кровельных работ нанимаются специалисты.

Но все-таки намного дешевле выполнить кровельные работы самостоятельно. Для этого просто нужно внимательно изучить пошаговую инструкцию монтажа, которая часто прилагается при покупке кровельного материала.

Используемый инструмент для выполнения кровельных работ

Для самостоятельного монтажа металлочерепицы понадобятся инструменты:

Стремянка
Деревянная лестница (укладывается непосредственно на крышу)
Рулетку
Рейку
Мел, маркер, простой карандаш (для нанесения разметки)
Молоток
Прочную веревку
Ножницы по металлу
Доски для подъема листов профиля на крышу
Шуруповерт (по возможности на аккумуляторе)

Расчет необходимого количества кровельного материала

Схема укладки металлочерепицы предполагает точный расчет количества стройматериала для перекрытия крыши. Листы металлочерепицы являются несимметричными, расчет их количества имеет свои особенности. Нельзя подменить один лист другим.

Подготовка крыши

Технология укладки металлочерепицы на крышу предусматривает предварительную подготовку. Чтобы металлочерепицу уложить правильно, обязательно необходимо выполнить обрешетку кровли, смонтировать желоба для стока воды, карнизные планки. Предварительно рекомендуется проверить кровлю на ровность, а именно: горизонтальность расположения конька, длину кровельных скатов по горизонтали. В том случае, если кровля пошла на перекос, ее обязательно нужно выровнять.

Контробрешетка

На крыше возводится контробрешетка: бруски (50 мм сечение) набиваются на стропильные доски.

Гидроизоляционный материал

Далее укладывается гидроизоляционный материал: пленка закрепляется не внатяжку, с припусками (лучше одним целостным полотном, но если невозможно, тогда внахлест, который должен составлять минимум 15 см). Нельзя применять гидроизоляционный материал, изготовленный на основе битума. Он через некоторое время провиснет на брусках контробрешетки. В результате будет собираться конденсат.

Обрешетка

После укладки гидроизоляционного слоя из досок сечением 3,2х10 см обустраивается обрешетка с шагом равным шагу волны металлопрофиля, который производитель указывает в инструкции. Доска обрешетки нижняя должна быть выше остальных приблизительно на 15 мм.

Параллельность закрепления доски к карнизу проверяется при помощи отвеса (это важный момент, так как эта доска будет размещаться под ступенькой металлочерепицы). Выполненная небрежно обрешетка в дальнейшем приведет к множеству проблем, к примеру, листы материала не будут стыковаться, некачественное крепление и прочие нюансы.

Если шаг волны листа профиля 30 мм, дистанция между первыми двумя брусками обрешетки должна составлять 23 мм, а уже между остальными – 35 мм. Шаг волны 35 мм, тогда расстояния между брусками будут составлять 28 мм, 35 мм соответственно. Шаг волны 40 мм, расстояния между брусками – 33 мм, 40 мм.

Выравнивание кровельных скатов

Далее осуществляется выравнивание кровельных скатов.

Также при подготовке крыши для укладки металлочерепицы стоит уделить отдельное внимание дымоходу, внутренним углам. На этих участках монтируется сплошная обрешетка, если необходимо дополнительно обустраиваются фартуки.

Фиксация кровельного конька

На чердаке обязательно должна быть обеспечена вентиляция, поэтому профлисты не должны сходиться под коньковой планкой. Конек крепится саморезами к кровельному покрытию через волну.

Нахлест планок при этом должен быть 10 см и более. Обустройство конька полукруглой конфигурации вальмовой кровли выполняется с применением специальных накладок, заглушек.

Монтаж карнизной планки

Планка карниза кровли из металлочерепицы обеспечивает доскам защиту от воздействия атмосферных осадков, соответственно предотвращает их разрушение. Монтаж планок с нахлестом 5 см, шагом 30 см. Для крепления используются гвозди оцинкованные.

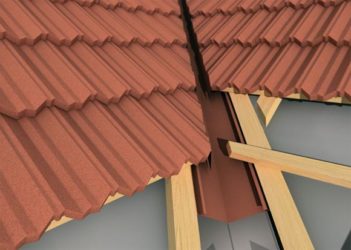

Монтаж ендовы

Планки под ендову монтируются на уровне обрешетки. Между ними нужно оставлять двух сантиметровый вентиляционный зазор. Планка карниза обрезается, монтируется на углы ендовы.

После этого осуществляется монтаж профиля нижней ендовы, который подрезается по форме планки карниза. Вдоль планки ендовы наносится разметка направляющих, с дистанцией между ними не меньше 20 см.

После завершения укладки кровельного покрытия, вдоль планки ендовы к металлочерепице крепится декоративная накладка с шагом 0,5 м.

Монтаж торцевой планки

Этот элемент кровельной конструкции закрепляется саморезами к торцевой доске, при этом берется шаг – 1 метр, и обрешетке (шаг — 40-80 см).

Установка уплотнителя

Уплотнительный материал крепится непосредственно перед укладкой планки конька. Он клеится по направлению к середине на расстоянии 0,25 м от края конька.

Установка конька

Крепится саморезами к металлопрофилю через три волны профиля. Минимальный нахлест — 10 см.

Обустройство снегозадержателей

Для повышения срока службы стоков воды предусматривается установка дополнительных элементов – снегозадержателей. Их размещают на участках, где схождение снега с крыши нежелательно. Планка снегозадержателя закрепляется под вторым поперечным рисунком профлиста. Нижняя кромка планки снегозадержателя крепится к металлочерепице, опорный уголок к обрешетке.

Вывод

Использование для перекрытия крыши листов металлочерепицы предоставляет возможность создавать для любого здания крепкую надежную крышу с достаточно продолжительным сроком эксплуатации. Данный стройматериал отличается легкостью, удобством проведения монтажных работ, поэтому с его помощью можно перекрыть крышу собственного дома самостоятельно, без привлечения профессионалов.

Источник: https://stroicod.ru/material/metallocherepica/texnologiya-ukladki.html

Пошаговое руководство по монтажу металлочерепицы

Технология укладки металлочерепицы на крышу считается сложной и трудоемкой, провести все работы силами одного человека невозможно. Но при правильном подходе и разбивке процесса на итерации можно выполнить весь объем или отдельных этапы монтажа этого покрытия своими руками с минимальным привлечением помощников. Особого внимания требует процесс фиксации листов к обрешетке и закрытие их финишными элементами, ошибки при креплении обходятся дорого. К нему приступают после тщательной подготовки материала и конструкций, все делается исключительно в сухую погоду.

Нюансы работы с этим кровельным покрытием

В ходе транспортировки, перемещения и крепления металлочерепицы ее берегут от повреждений любого рода: прогибания, образования вмятин или царапин на защитном слое, расслаивания кромок. Она требует правильного отношения с самого начала: перевозится в машинах с длиной фургона, не уступающей размерам листов, погружается и разгружается с применением мягких строп и переносится в прямом виде. Согласно технологии 1,5 п.м придерживает 1 человек, не менее. Это правило соблюдается на всех этапах, основные сложности возникают при подъеме на крышу.

При покупке этого кровельного покрытия за 2-3 недели до начала его лучше оставлять в заводской упаковке, при необходимости хранения в домашних условиях дольше 1 месяца его распаковывают и укладывают на ровные поддоны с одновременным переслаиванием деревянными рейками. Исключается попадание на поверхность осадков и прямых солнечных лучей, помещение может быть неотапливаемым, но крытым – обязательно.

Поверхность черепицы берегут от абразивных повреждений, при ее разрезании не используются высокооборотные инструменты, нагревающие слои и образующие искры. К профессиональному оборудованию относят специальные высечные ножницы, фигурные элементы могут выполняться с помощью электролобзика. Разрезанные изделия разрешается фиксировать к обрешетке только после обработки полученных торцов антикоррозийными составами.

С учетом выраженного профиля и несимметричности точный расчет количества проводится только после составления схемы размещения и проверки размеров конструкции. Длина находится путем сложения расстояния от конька до крайних планок и откладываемого карнизного свеса. Этот параметр напрямую влияет на число рядов и трудоемкость работ.

При длине кровли до 6 м целесообразно крепить в один ряд (единственным ограничением являются сложности при подъеме наверх своими силами), свыше 6-7 м – в два, с заходом верхнего на нижний. Число изделий определяется исходя из площади крыши и полезной ширины, округление производится в большую сторону.

Для каждого ската расчет делается отдельно, с обязательным учетом нахлестов по бокам и горизонтали, к полученному значению добавляется 10-15 % запас.

Руководство по монтажу, общие требования

Специфика технологии проявляется в необходимости учета конфигурации и размеров крыши, шага волны и вида черепицы еще на стадии подготовки основания. К работам приступают после размещения всех остальных слоев пирога, набивки торцевых планок и крепежей для водосточных желобов. Процесс укладки металлочерепицы шаг за шагом включает:

1. Замер длины, ширины и диагонали ската, проверка горизонтальности всей кровли и линии будущего конька. Составление схем вентилирования и самих листов, расчет шага каркаса с учетом параметров профиля.

2. Набивку сухих (с влажностью не более 10%) деревянных досок от 25×100 или бруса от 50 мм и выше по всей площади. Их следует прикрепить поверх контробрешетки из тонких реек, удерживающих гидроизоляцию и обеспечивающих требуемый вентиляционный зазор. Первый брус или доска монтируются у самого края ската, второй отступает от него на расстояние L-70 мм, где L – шаг волны, все последующие располагаются с интервалом между центральными осями равным L. На участках фиксации конькового бруса, ендов и примыканий к надкровельным конструкциям (дымоходам, мансардным окнам) обрешетка выполняется сплошной.

3. Прибивание лобовой доски и доборных элементов. Кронштейны для водосточных желобов рекомендуется закрепить до укладки карнизной планки. Последняя в свою очередь прикручивается саморезами с шагом не более 20 см к первой доске, отличающейся от остальных по толщине и выступающей над ними на высоту профиля.

4. Фиксацию нижних панелей ендовы. Этот этап проводится при обустройстве многоскатных крыш, он заключается в размещении на участках стыка сплошного профиля с обязательным нахлестом краев в 150 мм и прикручивании его к обрешетке еще до начала монтажа металлочерепицы. Аналогичные процессы повторяются при подготовке участков примыкания к дымоходам и мансардным окнам (меняется только тип планки) и при закладке сквозной системы вентилирования. Точная последовательность указывается в прилагаемом руководстве, отклонятся от нее запрещено.

5. Последнюю проверку уровня и установку черепицы. Действия зависят от числа рядов. При однорядной системе первый элемент располагается с нижнего края, выравнивается по заранее натянутому вдоль карниза шнуру и фиксируется саморезами по центру, в итоге он становится контрольным. Второй ставится поверх него с обязательным нахлестом, по аналогии – только на центральные метизы. Таким образом размещаются все за исключением крайнего, закрепление их саморезами к каркасу проводится после тщательной проверки уровня. Последний кусок прикручивается по окончании стыковки краев остальных. При двухрядной схеме реализуется так называемая 4-листовая укладка.

6. Крепеж верхней планки ендовы – поверх кровельного покрытия с прослойкой уплотнителя, с помощью специальных саморезов.

7. Монтаж торцевых панелей. С обязательным нахлестом: 10 см для наклонных участков, 20 – для горизонтальных.

8. Фиксацию коньковой рейки с размещением фигурного или саморасширяющегося уплотнителя между ней и металлочерепицей. Важно обеспечить достаточную вентиляцию, соответствующие зазоры при этом защищаются заглушками.

9. Установку остальных доборов и аксессуаров: вентиляционных выходов, отливов, снегозадержателей, лестниц и переходных мостиков. В целях экономии многие из них можно сделать самостоятельно из специальной стали, но при отсутствии опыта лучше использовать фирменные заготовки.

На всех участках важно правильно крепить металлочерепицу – в прогиб волны, к каждой доске обрешетки с заходом в древесину. Саморезы рекомендуется вкручивать на 1,5 см ниже штамповочной линии, без чрезмерного затягивания. При соблюдении всех правил их шляпка плотно примыкает к листам, без передавливания или царапания полимерного покрытия. Окончательную фиксацию поводят только после раскладки материала и проверки его уровня, в целях упрощения процесса разрешается выравнивать блоками из 2 или 4 штук. Основным ориентиром служит линия карниза, отклонения в нижнем ряду или по краям кровли недопустимы.

Как правильно крепить к обрешетке листы металлочерепицы

Металлочерепица — стильный современный материал для устройства кровли. Такие крыши никого не оставляют равнодушным. Монтаж этого покрытия не сложен, но следует точно знать технологию устройства такой кровли. Чтобы покрытие крыши было уложено правильно и прослужило долгие годы, нужно понимать, как производится крепление металлочерепицы к обрешетке.

Металлочерепица – уникальный материал для кровли, с его помощью можно получить прочное, красивое и долговечное покрытие.

Виды металлочерепицы

От того, какой именно материал будет монтироваться на крышу, зависит способ его крепления к обрешетке. Дело в том, что разные виды металлочерепицы имеют различную глубину и геометрию ступенек, что определяет нюансы работы с этими листами. По этому параметру металлочерепица подразделяется на следующие основные 7 типов:

Каскад-это новый вид металлочерепицы, сочетающий в себе основные требования к кровельному материалу.

Монтеррей. Это самый известный и популярный в России материал, известный с 90-х годов прошлого века. Волны изгибов черепицы у него пологие и невысокие. Отличным качеством отличается финский Монтеррей, который напоминает своими геометрическими формами натуральную черепицу и является прочным и достаточно легким кровельным материалом.
Модерн. Является разновидностью черепицы Монтеррей. Отличается от нее формой волны: ее грани угловатые, а не округлые. Несмотря на большое внешнее сходство, Модерн является особым видом кровельного покрытия, но обладающим теми же прочностными и иными характеристиками, что присущи другим видам этого материала.
Каскад. Это очень популярное в наше время кровельное покрытие. Геометрия его черепицы напоминает плитку шоколада. Отличительной особенностью Каскада является большая ширина черепиц, что упрощает процесс монтажа и делает этот материал самым экономичным среди всех остальных видов металлочерепицы. Если крыша имеет сложную форму, то рекомендуется покупать именно Каскад, так как, благодаря строгой прямолинейности своих форм, он наиболее удобен для устройства кровли.
Джокер. Это металлочерепица с правильной волной плиток, имеющая закругленную форму гребня и подошвы.
Банга. Новый вид кровельного материала. Имеет интересную геометрию волн, своими выпуклыми формами напоминающую уложенные отрезки половинок труб. Высота волны черепицы Банга значительно выше, чем у других видов этого кровельного материала.
Андалузия. Это покрытие для крыш появилось на нашем рынке всего несколько лет назад. Этот профиль изготавливается на особом оборудовании и изготавливается со встроенным скрытым креплением.
Шанхай. В геометрических формах этой металлочерепицы прослеживаются восточные мотивы, что неудивительно: этот ее вид пришел на наш рынок именно оттуда.

Что понадобится для монтажа металлочерепицы

шуруповерт;
молоток;
силиконовый герметик с пистолетом для него;
длинная ровная рейка;
рулетка, шнур, маркер;
для резки материала: любые ножницы по металлу (ручные, просечные, электрические высечные) или болгарка с твердосплавным тонким диском.

Особенности монтажа и расчет количества материала

Схемы металлочерепичной крыши.

Нужное количество листов кровельного материала высчитывается по чертежу. Полотна изготавливаются в соответствии с требованиями заказчика. В расчетах следует учесть тот факт, что срезы листов должны выступать на 4 см за край карниза. Конструкция обрешетки монтируется с учетом расстояния между углублениями волн черепиц. Перед началом работ следует убедиться в том, что крыша имеет строго прямоугольную форму. Для этого произведите замеры по диагоналям.

Количество листов материала, которое потребует устройство кровли, высчитывается просто: длину карниза нужно разделить на ширину листа металлочерепицы. Не следует забывать, что полотна крепятся внахлест на 1-2 волны. То есть полезная ширина будет немного меньше фактической. Затем полученное число умножают на количество скатов крыши.

Устройство стропильной системы

монтаж стоек стропильной фермы;

Монтаж металлочерепицы требует определенного устройства стропильной системы и обрешетки. Перед началом укладки стропил следует сделать вспомогательные стойки. Они представляют собой П-образные конструкции и имеют ту высоту, на которой планируется расположить конек. Специалисты рекомендуют делать ее соответствующей высоте первого этажа здания.

Чтобы геометрическая форма крыши была правильной, сначала следует установить стойки на противоположных краях крыши. Затем — натянуть между ними шнур, который послужит ориентиром для установки промежуточных ферм. Каждую стойку укрепляем распорками у ее «ножек». После того как монтаж стоек будет закончен, строго посередине укладывается конек. Его нужно слегка закрепить на стропильной ферме.

монтаж стропильной системы;

Монтаж стропильной системы из ферм производится в 2 раза быстрее, чем при использовании традиционным материалов.

По той причине, что пиломатериал редко имеет одинаковый размер, каждое стропило следует отмерять и обрезать до нужной длины. Если брусья на пилораме изготовлены качественно, для ускорения работ можно сделать шаблон из доски нужной длины и по нему нарезать сразу несколько стропил. Установив одно из них с одной стороны ската, требуется тут же установить второе с противоположной стороны крыши. Таким образом обеспечивается сохранность стропильной фермы от перегибов.

Если длина ската намного превышает длину пиломатериала, то доски для устройства системы скрепляют между собой следующим образом: сращивают их с помощью бруска той же ширины, что и стропило. К балкам перекрытия притягиваем доски с помощью скоб, а к коньку крепим на саморезы. Устройство стропильной системы требует установки опорных стоек под каждое стропило. Их следует располагать ближе к балкам перекрытия. Именно эти опоры будут являться каркасом для стен мансардного этажа.

По завершении этих работ начинается устройство фронтонов. Для того чтобы они были строго вертикальными, между крайними стропилами нужно натянуть шнур. По нему производится монтаж вертикальных стоек, выполняется оконный проем. После изготовления каркаса фронтона переходим к его обшивке. В качестве материала здесь чаще всего используется доска 2-2,5 см толщины.

утепление и гидроизоляция крыши.

В качестве нутеплителя можно использовать минеральную вату, которая может быть как в рулонах, так и в матах.

Между стропилами укладывают утеплитель. В качестве него можно использовать минеральную вату, которая может быть как в рулонах, так и в матах. Этот материал очень гигроскопичен, и при попадании внутрь утеплителя влаги он теряет все свои теплоизоляционные свойства. Поэтому, применяя минвату (или ее модификации: базальтовое волокно, каменную вату, стекловату и др.), следует особое внимание уделить качеству паро- и гидроизоляционного материала.

Лучше всего приобретать специальные мембраны, которые позволяют утеплителю «дышать» и не пропускают влагу. В качестве гидроизоляции чаще всего выбирают рубероид, полотна которого укладываются внахлест друг на друга на расстоянии 10-15 см и герметизируются битумной мастикой. Этот материал крепится к стропилам с помощью контробрешетки, Она устанавливается вдоль основания стропил. Важный момент: между паро- и гидроизоляционным материалом и утеплителем должен оставаться вентиляционный зазор.

Схема и монтаж обрешетки под металлочерепицу

Она представляет собой уложенные поперек стропил деревянные бруски, усиленные вертикальными стойками из того же материала.

Во время монтажа брусьев следует придерживаться определенной системы: шаг обрешетки должен соответствовать типу металлочерепицы, так как расстояние между волнами у каждого покрытия разное.

Это основное правило, игнорировать которое не рекомендуется.

Схема устройства обрешетки.

В качестве крепежных элементов используются обычные гвозди подходящей длины. Но и здесь опытные кровельщики придерживаются одного правила: гвозди должны быть в 2 раза длиннее толщины бруска. Предназначение обрешетки — равномерно распределить нагрузку от кровельного материала по всей площади стропильной системы. Помимо этого, она усиливает конструкцию крыши и дает ей дополнительную жесткость.

Все детали обрешетки должны иметь одинаковую толщину, но первые бруски, там, где будут монтироваться карнизные планки, должны быть немного толще, на 15-20 мм. Крайне желательно обработать дерево огнебиозащитным средством, что увеличит срок его службы и предотвратит порчу древесными жучками. Во время монтажа обрешетки нужно учесть, что есть места, где она должна быть сплошной, например, под ендовой.

Монтаж листов металлочерепицы

Когда устройство обрешетки будет завершено, начинаем крепление листов кровельного покрытия, которые должны укладываться внахлест. В этой работе следует придерживаться определенной системы: крепеж устанавливается строго в углубления между волнами черепиц. Самое жесткое место находится там, где начинается подъем волны. Расстоянием между этими точками и определяется шаг обрешетки. Важно правильно начать крепить металлочерепицу, иначе впоследствии могут выявиться следующие неприятности:

крепление к обрешетке будет непрочным;
листы скатов перестанут стыковаться и работу придется переделывать;
возникнут проблемы с креплением карнизных планок.

Начинаем крепить металлочерепицу к обрешетке

Первый шаг при монтаже кровли из металлочерепицы — укладка.

Натягиваем шнур, который определит, где будут располагаться края листов. Он должен располагаться по срезу стропильных «ног» (иначе их называют «кобылками»). Это важный этап работ, и точность линии должна быть соотнесена с внешней стеной дома.
Для того чтобы не ошибиться, следует спилить все выступающие части кобылок настолько, насколько это возможно.
Если стропила слишком короткие и нет возможности сделать нужный свес листов металлочерепицы, то устраивают дополнительные кобылки.
Сначала производится крепление карнизной планки. Здесь нахлест не должен превышать 10 см. В качестве крепежных элементов используют оцинкованные гвозди, шаг между ними должен составлять 30 см.
Для резки листов кровельного материала и доборных элементов используют либо болгарку с тонким диском по металлу, либо любые ножницы по металлу.
Монтаж кровельного материала на двускатной крыше начинается с одного из их углов, а шатровой — с самого высокого ее места, равномерно продвигаясь по обеим сторонам скатов.
Оптимальный нахлест следующий: замок волны одного полотна кровельного материала должен быть закрыт следующим.
Если выбрана металлочерепица Монтеррей, то замок ее плиток расположен слева. В этом случае следующий лист монтируется внахлест на волну предыдущего. Если использовать этот прием, то работы значительно облегчатся и ускорятся. Но крепление листов можно начать и с правого края.
Чтобы края листов были выставлены точно по карнизу, с необходимым отступом в 4 см, рекомендуется поступить следующим образом: сначала соединить саморезами между собой 3-4 полотна кровельного материала (учитывая, что они должны идти внахлест на одну волну), закрепить их на коньке и края листов выровнять точно по карнизу.
Если создается впечатление, что полотна не стыкуются, то следует приподнять лист и, продвигаясь снизу вверх, не забывая соблюдать нахлест, уложить вручную каждое колено и прикрепить его к обрешетке.

Источник: https://1metallocherepica.ru/montazh/kreplenie-k-obreshetke.html
