Как стыковать стропила на мауэрлат?

Крепление стропил к мауэрлату- личный опыт

Крепление стропил к мауэрлату осуществляется различными способами, начиная от обычной врезки при помощи пазов до специального крепежа:

• Кронштейны WP;
• Уголки и пластины;
• Гвозди и шурупы;
• Крепеж LK;
• Болты в комплекте с шайбами и гайками.

Наиболее выгодное крепление – специальные кронштейны, так как в данной ситуации не нужно осуществлять врезку, что не создает разрушений первозданной структуры ствола стропил.

Изготовление данных кронштейнов осуществляется из стали толщина которой не менее 2 миллиметров и покрытой оцинковкой от гниения, а крепление кронштейнов производится при помощи гвоздей, саморезов и в редких случаях анкерными болтами.

Если планируется крепление не только стропила к мауэрлату, то применяется крепление LK, которое позволяет осуществить соединение других элементов, однако в данном случае запрещается использовать анкерные болты.

Для увеличения связи между стропилами и мауэрлатом следует использовать перфорированную ленту, для установки которой требуются саморезы.

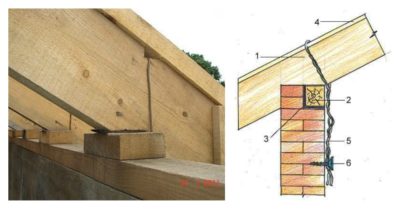

Жесткое крепление стропил двухскатной крыши можно осуществить уголоком КР, который делает «мертвое» соединение, для чего применяются саморезы или рифленые гвозди.

Советуем прочесть — строительство кирпичного дома

Когда требуется мауэрлат?

Мауэрлат – это элемент, который выполняет своего рода роль фундамента для крыши, за счет равномерного распределения ее веса по всему периметру внешних несущих стен дома. Изготавливается данный элемент из дерева, которое надежно закрепляется к верхе стен дома.

Внимание!

При строительстве деревянного дома возведение мауэрлата не требуется, так как его роль будет выполнять верхняя связка стен. При строительстве дома из кирпича, бетона и прочего не деревянного материала крепление мауэрлата является обязательным.

Деревянная конструкция стен, в отличие от других может самостоятельно распределить точечную нагрузку стропил по всему периметру, а если рассматривать вспененные материалы, то для них следует делать более массивный мауэрлат, так как крепление стропил в данной ситуации может быть просто вырвано из-за низкой крепости данных материалов.

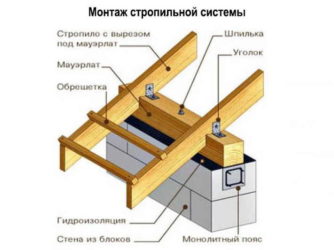

Крепление мауэрлата к кирпичным или другим стенам следует подготавливать заранее, для чего, возведение последнего ряда стены следует делать из бетона, в котором заливается арматурный каркас, а непосредственно сверху торчат металлические шпильки. После застывания бетона, на шпильки производится установка толстого (в зависимости от крыши, что должно быть просчитано в проекте) бруска, который и будет мауэрлатом.

Совет!

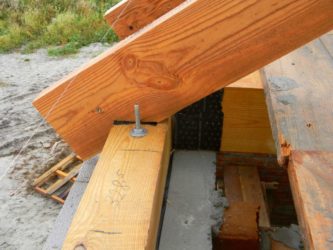

Расстояние между торчащими шпильками следует делать не более 1,5 метров, а диаметр шпилек следует делать более 14 миллиметров, в связи с тем, что высокая нагрузка может не просто прогнуть крепление, а сорвать его из-за чего стены крыши разъедутся.

Для монтажа верхних концов стропил может потребоваться опорный брус, который применяется при строительстве, как без распорных, так и распорных конструкций крыши. Крепление же висячих и наслонных стропил к мауэрлату делается обним из двух способов:

Скользящим соединением;

Жестким соединением.

Установка стропил с применением  уголка

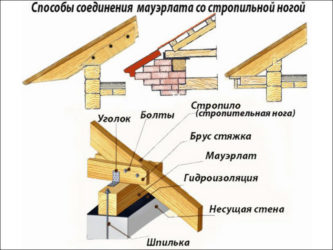

Выбирать крепление стропил к мауэрлату следует исходя из материала строительства стен и для кирпича, уголки не то чтобы не подойдут, они просто будут не уместны.

Крепление при помощи седла выполняется по следующей системе:

• На стропильной ноге делает вырез, который позволяет произвести ее установку на брус таким образом, что произойдет полное соприкосновение для чего, угол наклона выреза должен соответствовать углу поката на брусе;
• Для крепления используется 3 гвоздя, два вбиваются с боковых сторон и в мауэрлате они образуя скрещивание, а третий должен забиваться вертикально;
• Для более крепкой фиксации производится дополнительное крепление проволокой, прижимающей стропила к мауэрлату.

Принцип крепления стропил при помощи уголка и подшивного бруса:

• На стропилах делается небольшой вырез, обеспечивающий достаточный покат крыши;
• Подшивной брус длинной около 100 сантиметров монтируется на мауэрлат, а стропила упираются на него, что дает жесткое крепление без возможности сдвига;
• С каждого из боков крепление стропил осуществляется при помощи уголков, предотвращающих поперечное движение.
• Для усиления крепления нужно воспользоваться проволокой.

Наиболее качественное крепление можно сделать, используя уголки модели КР, которые сегодня выпускаются в усовершенствованных моделях.

• КР11 и КР21 имеют дополнительные отверстия, позволяющие выполнить анкерное крепление.
• КР5 применяется при высокой нагрузке и обладает большой несущей способностью.
• КР6 изготавливается так же как и КР11, КР21, однако толщина стали у него 3 миллиметра.

Существует так крепление КМ, изготавливаемые из перфорированной стали и имеющие отверстия под саморезы, однако есть модель КМRP наделенная способностью регулировки.

Читаем статью — строительство каркасного дома

Полезные советы

Самое главное – это плотность соединений, которую можно добиться только за счет того, что все пропилы, врезки и врубки будут минимальных размеров, что создает плотное соединение.

В случае небольших ошибок, которые повлекли неплотные прилегания деталей, категорически запрещается дополнять щели вставками, которые изменят свою форму, из-за чего повредится изначальная конструкция.

Перед работами по непосредственному креплению стропил, следует сделать шаблон, по которому выполняются вырезки пазов на всех стропилах, что бы соединения были максимально похожи по размерам.

И ОТВЕТЫ НА ВОПРОСЫ

Источник: http://2mdom.ru/blog/stroim-dom/141-kreplenie-stropil-k-mauerlatu.html

Как прикрепить стропила к мауэрлату: способы и узел крепления, фото

Мауэрлатом именуется один из краеугольных элементов кровли, с помощью которого нагрузка, полученная от массы всей крыши, равномерно распределяется по несущим конструкциям. Стоит отметить, что мауэрлат напрямую соединяется со стропилами, посредством которых он получает нагрузку. Рассматриваемый элемент кровли может быть цельным, либо укладываться кусками длиной около метра.

Фиксация мауэрлата выполняется следующими способами:

• скобами;
• нагелями стальными или деревянными;
• металлическими уголками;
• а также оцинкованной проволокой-катанкой диаметром не менее 4 миллиметров.

Крепежные элементы

Для фиксации стропил к мауэрлату используется достаточно много металлических деталей, специальных приспособлений и материалов. Рассмотрения заслуживают основные кровельные крепления и врезки.

Элементы для крепления:

• пластины;
• саморезы;
• уголки;
• болты и гайки;
• стяжки из проволоки;
• монтажная перфорированная лента ТМ;
• кронштейны WB;
• виды уголка КР;
• крепежные детали LK;
• гвозди.

Как определить необходимость мауэрлата

Конструкция мауэрлата выполняется из бруса или бревна, а поэтому позволяет достаточно надежно крепить стропила и обеспечивать равномерную передачу нагрузки на фундамент и стены дома.

По сути, мауэрлат представляет собой основание кровли – так называемый фундамент крыши.

Для домов, у которых стены изготовлены их штучных материалов, то есть газобетонных блоков, пенобетонных блоков или кирпича, монтаж мауэрлата попросту необходим. Рассматриваемый элемент крыши дома необходим из-за того, что стены из подобных материалов не способны справляться с нераспределенными, точечными нагрузками. Помимо всего, блоки, изготавливаемые из вспененного материала, не обладают достаточной прочностью для надежного закрепления стропильной системы.

Для того, чтобы деревянный брус, укладываемый на продольных стенах сооружения или по периметру, можно было бы прочно и надежно зафиксировать к основанию, рекомендуется заранее создать армированный бетонный пояс в верхней области стен. Монолитная балка шириной, совпадающей с шириной стены, и высотой 200 миллиметров, оснащается крепежом для опорного бруса. Данные анкерные шпильки или болты имеют диаметр от 14 миллиметров, располагаются строго в вертикальном положении. Для того чтобы исключить вероятность вырывания вышеупомянутых креплений из бетона в условиях воздействующей нагрузки нижние концы болтов или шпилек загибаются.

Стоит отметить, что закладной крепежный элемент должен располагаться с шагом не более полутора метров. Также надо уделять внимание диаметру шпильки, и если выбор пал на диаметр крепежного элемента менее 14 миллиметров, то знайте, что этот материал может привести к деформации крепежа под воздействием нагрузки. В брусе, используемом для монтирования мауэрлата, понадобится выполнить отверстия, которые будут соответствовать расположению шпилек. Брус надевают на шпильки, после чего на свободный резьбовой конец крепежа приспосабливаются шайбы и гайки.

С помощью рассматриваемой техники достигается надежное крепление основания кровли на стене.

До начала монтажных работнеобходимо уложить гидроизоляционный слой (он служит для предотвращения попадания влаги в дерево и преждевременной порчи мауэрлата).

Принцип фиксации стропил к мауэрлату

Монтаж висячих или наслонных стропил на мауэрлат производится посредством применения скользящего или жесткого соединения.

Рекомендуем ознакомиться со статьей о стропильной системе мансардной крыши.
О конструкции вальмовой крыши расскажет статья: http://proroofer.ru/vidu-krish/valmovaja/valmovaya-krysha-konstrukciya-i-raschet-elementov.html. Такая крыша выглядит очеь эффектно и красиво.
Об устройстве мягкой кровли смотрите здесь. Мягкие материалы можно укладывать на любую поверхность.

Опираясь на особенности конструкции, выбирают методы фиксации стропил к рассматриваемой части крыши. Относительно жесткого соединения, то оно подразумевает полноценное исключение смещения частей относительно друг друга. Также в данном случае отсутствует сдвиг, изгиб, а также кручение. Требуемая жесткость соединений обеспечивается за счет того, что стропила фиксируются к мауэрлату посредством использования уголков с опорными брусьями (может выполняться вырез «седло» в стропильной ноге).

Участок выреза в стропиле фиксируется дополнительно саморезами, скобами, гвоздями и болтами. Вдобавок ко всему потребуется еще произвести проволочную скрутку, соединяющую узел фиксации стропила с мауэрлатом и анкером, вмонтированным в стену. На этапе возведения кровли деревянного дома используется специализированный фиксирующий элемент, именуемый салазками, благодаря которому становится возможным выполнение скользящего соединения.

Узел фиксации стропил к рассматриваемой части кровли здания с определенной степенью свободы стропил позволяет получить возможность избежать деформирования крыши.

Установка стропил с использованием уголка

Сегодня распространенной технологией фиксации стропил к мауэрлату является установка важной части кровли с помощью специального уголка, выполненного из металла, а также подшивного бруса. Ниже предлагается поочередность действий, служащая отличным примером для закрепления стропил к мауэрлату.

Последовательность работ:

1. Сначала необходимо обеспечить наклон кровельного ската, который задан в проекте на строительство. Для реализации этой цели стропильную ногу зарезают, придавая ей требуемый угол.
2. Далее следует монтаж подшивного бруса по краю, причем длина бруса должна составлять в пределах метра.
3. Стропило должно крепко и надежно упираться в подшивной брус по прямой линии давления.
4. Следующим образом стропило понадобится закрепить по бокам к мауэрлату, использовав металлические уголки.
5. Полученный узел крепления в конце работы должен усиливаться проволокой-катанкой. Это необходимо выполнять для большей надежность возводимой конструкции кровли.

Выполняя действия согласно инструкции, возведение качественной и долговечной кровли не покажется проблемой. Заниматься подобной работой необходимо осторожно, соблюдая меры безопасности при работе на высоте.

о креплении стропил к мауэрлату.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/stropilnye-sistemy/kak-pravilno-proizvesti-kreplenie-stropil-k-mauerlatu.html

Эффективное крепление стропил к мауэрлату

Установка стропил для кровли и крепление стропил к мауэрлату — очень сложная и ответственная работа. При этом от мелких деталей зависит прочность крыши, однако, многие этого не понимают, что часто приводит к неприятным (а иногда и трагическим) последствиям. Поскольку стропила являются основной силовой конструкцией кровли, то соединение стропил с мауэрлатом должно быть максимально прочным и надежным, так как от этого во многом зависит дальнейшая безопасность проведения работ и прочность всей конструкции в целом. О том, как крепить стропила к мауэрлату, рассказано ниже.

Схема стропильной системы вальмовой крыши.

Краткие сведения об устройстве стропильной системы и ее проектировании

Стропильной системой называют балки, на которые опирается крыша, а сами стропила опираются на несущие стены по периметру здания. При этом под ними часто создают мауэрлат (так называются брусья, на которые опираются стропила). Стропила могут существенно отличаться по своему внешнему виду, используемым материалам и по их количеству. Они отличаются также допустимой максимальной нагрузкой, которую могут выдержать. В то же время, стропилами определяется форма крыши и зачастую материал кровельного покрытия

Правильная установка и длина стропил.

Для создания проекта стропильной системы настоятельно рекомендуется обратиться в специализированное архитектурное бюро, поскольку это очень сложная работа. Для правильного расчета при проектировании необходимо вычислить максимальную ветровую нагрузку (даже если ветры в этой местности не частые и не сильные), величину осадков зимой и летом, знать массу кровельного материала с обрешеткой под него и т.д. Именно на основании таких вычислений определяется толщина несущих стен периметра здания. Если неправильно был произведен расчет, то возможны различные неприятные последствия от деформации кровли до «разъезда» и обрушения несущих стен.

Именно поэтому настоятельно рекомендуется на этапе проектирования при составлении схемы конструкции стропил не делать это самим, а обратиться к специалистам.

Как установить и закрепить стропила

В настоящее время существуют несколько вариантов крепежа. Виды креплений отличаются только материалами для крепления. Оно может быть осуществлено:

• шпильками. Они изготавливаются из металла, крепление осуществляется стыком с парой укрепляющих накладок;
• гвоздями. Могут использоваться также и недорогие скобы. Ими крепятся ноги стропил;
• гвоздевыми пластинками. Они представляют собой полосу оцинковки, которая имеет ряд сквозных отверстий под гвозди (иногда рядов может быть несколько). Это позволяет создать высокопрочное соединение.

Схема крепления стропил к мауэрлату шпильками.

Есть разделение ног стропильной системы на наслонные и висячие. Первые применяются при строительстве 1-2 скатной кровли, в зданиях, которые имеют несущие стены по центру. Здесь основной (коньковый) брус укрепляется при помощи колонн или подпорок (можно применять стойки). Максимально допустимая длина бруса без подпорок равна 9 м, для 12-метрового бруса ставят две точки опоры, а для бруса длиной 13 м — три. Узел опирания должен быть прочен и надежен. Колонны следует заливать от фундамента, а под подпорки или стойки делаются лежни. Второй вид опор менее надежен и применяется только на небольших строениях и участках.

Далее выбирают способы крепления стропил к мауэрлату и коньковой балке. Так, для наслонных стропил применяют распорные или безраспорные типы. Другой вариант конструкции не подвержен давлениям, которые распирают стены от воздействия опор здания. При устройстве распорной системы используют жесткие скрепления, которые идут вдоль фронтона. При этом основные нагрузки принимают на себя несущие конструкции и колонны здания.

В этом случае стропильные системы крепятся к мауэрлату с использованием специального «зубца», которым является опорный брус. Далее конструкции стропил упираются верхними частями в противоположные.

Узлы крепления стропильной системы.

Крепить стропила и мауэрлат необходимо к специальной конструкции дома. Так, если стены сделаны из кирпича, в процессе кладки предусматривают специальные закладные элементы. Для стен из других материалов необходимо сделать бетонную стяжку, в которой предусматриваются закладки. Такую функцию может выполнять и сваренная стальная рама. В последнем случае раму крепят к стенам при помощи анкеров.

Рамы можно применять только для небольших строений. Если строение большое, то единственным выходом будет заливка железобетонной стяжки, внутри которой будут желоба для укладки мауэрлата. При этом сам мауэрлат крепится анкерами к торцам желобов. Такой тип конструкции необходим для построек, выполненных из пенобетонных блоков, шлакоблока и других не сильно тяжелых материалов.

Как крепить мауэрлат к стропильным ногам

Стыковка мауэрлата и стропильной ноги осуществляется, исходя из того, для чего применяют мауэрлат. Если мауэрлат применяется в качестве опорных конструкций для ног стропил, то в этом случае верхний торец крепят с прогоном конька, крепления стропила со стенками, руководствуясь способом «скользящей опоры». Если нижние окончания стропил, окончания ног прикрепляются к мауэрлату (либо к другим единичным брусьям), то необходимо использовать «ползунки», а наверху стропильная система соединяется гвоздями и болтовыми соединениями.

Разные способы крепления стропил к мауэрлату.

Отдельно стоит рассмотреть крепление стропильной системы с мауэрлатом для безраспорных конструкций. Для этого необходимо правильно сделать крепеж с применением «ползунов» (по несколько штук на каждой балке). Стоит отметить, что на нижней части стропил должны отсутствовать любые упоры (вспомогательные). При этом верхняя часть, которая упирается в другие стропила, должна быть соединена с упором специальными накладками. Такой способ крепления может привести к появлению защемления стропильной ноги или к некоторому ее вращению (это возможно, если один из концов упирается в прогон на коньковой балке).

Другой способ крепления — жесткий крепеж, при котором происходит защемление нижних концов стропил мауэрлатом. В этом случае применяют опорную планку (или предусматривается использование запила) таким образом, чтобы верхние части стропил упирались на прогоны конька, а для их фиксации наверху делают горизонтальную врубку или крепят «ползунами». Такое крепление допускает некоторую вероятность вертикального вращения в точке стыка.

Чтобы осуществить надежное крепление балок со стропилами, а также для исключения скольжения ног стропил, необходимо правильно применить три главных способа крепежа. К ним относят зубец со специальным шипом, зубец с упором или упор в нижние части балочных перекрытий.

Крепим стропила с мауэрлатом

При осуществлении крепежа стропил можно воспользоваться двумя способами крепления к мауэрлату. Это может быть жесткий или скользящий крепеж. Вид крепежа определяется формами и конструкциями крыш, стропилами. Жесткие соединения исключают любые смещения элементов. Крепить деревянные стропила с мауэрлатом начинают с отработки запила (седловины) на ноге стропила с применением гвоздей или скобы. Более простой вариант крепежа стропила с мауэрлатом заключается в применении уголков и опорных подшивных брусьев перекрытия.

При этом шарнирные (скользящие) стыковки стропил с мауэрлатом имеют несколько степеней свободы (как крепление стропильных систем с балками). Этого добиваются при использовании специальных крепежных деталей для перекрытий, которые допускают перемещение в конкретных пределах для каждого элемента узла. В приведенном варианте перемещаемой деталью конструкции является нога стропила, которая смещается относительно мауэрлата (последний неподвижен).

Такие способы крепления допускают некоторое перемещение элементов в узлах относительно друг друга. Их часто применяют при строительстве деревянных зданий из бревен или брусьев. Здание со временем усаживается, а конструкция кровли легко изменяется под усадку здания, не теряя в прочности и форме.

Крепежу мауэрлата со стропильной системой не зря уделяют так много внимания, поскольку узлы соединения должны выполняться очень тщательно, надежно и качественно. Запилы необходимо делать в соответствии с трафаретом. Для соединений недопустимо применять подложки из других материалов, особенно, если они могут деформироваться.

Источник: https://1pokryshe.ru/stropila/kreplenie-stropil-k-mauerlatu.html

Крепление стропил к мауэрлату

Одним из краеугольных элементов для кровли дома является мауэрлат. С помощью этих элементов большой вес крыши распределяется равномерно по несущей конструкции.

Мауэрлат присоединяется к стропилам и от них берет нагрузку. Он бывает цельным, прокладываться по периметру на крыше или кладется кусками длинной в 1 м. Укладываться мауэрлат должен именно под стропильные ноги.

В качестве мауэрлата применяют бревно, брус или доски, сечение которых может быть 100х100, 100х150 и 150х150. При использовании бревна, необходимо один бок обрезать. Это необходимо для того, чтобы мауэрлат плотно прилегал к стене.

Крепления мауэрлата к стене

Первый способ используют, если дом из бревен или клееного бруса. В таком случае мауэрлат укладывают по верхнему венцу и прикрепляют к бревнам. Крепить можно нагелями из дерева или стали, скобами, уголками из металла, оцинкованной проволокой – катанкой, диаметр которой от 4 мм.

Если дом построен из кирпича, то мауэрлат укладывают по периметру стен. Укладывают ближе к внутреннему краю. Для кладки мауэрлата все должно быть приготовлено заранее, еще в момент кладки стены.

Способы крепления:

• Проволокой–катанкой. Данную проволоку закладывают между кирпичами, за три ряда до конца стены. Свободные концы проволоки должны быть такой длины, чтобы хватило обвязать мауэрлат. Таких креплений должно быть столько же сколько и стропильных ног.
• Деревянными пробками. Они должны быть размером с кирпич. Пробки необходимо сначала обработать средством, защищающим от влаги. Закладывать пробки нужно за ряд до бруса или под мауэрлатом или рядом, но поближе к наружи. Но, в любом случае, мауэрлат должен прикрепляться к пробкам металлическими скобами.
• Анкерными болтами. Мауэрлат прикрепляется прямо к кирпичной кладке. Нужно применять специальные химические самозатвердевающие анкерные массы.
• Шпильками или арматурой. Шпильки или куски арматуры нужно вмуровывать непосредственно в кирпичную вкладку в момент возведения стен. Проблема в том, что этот способ один из ненадежных. Он подходит только для небольших крыш.

Для домов, построенных из бетонных плит или газобетона, устраивают армопояс, в который закладывают шпильки диаметром 10 мм. Они должны располагаться равномерно, а шаг их равен количеству стропильных ног. Конец шпильки должен быть высотой больше толщины бруса на несколько сантиметров, чтобы можно было надежно затянуть контргайкой. Шпильки не должны попадать под стропильные ноги. Перед укладкой, в мауэрлате нужно просверлить отверстия для шпилек.

Под мауэрлат, не зависимо от того, деревянный он или металлический нужно обязательно положить изолирующий материал в 2 слоя. Это может быть рубероид или другой материал.

Как закрепить стропила к мауэрлату?

Важным этапом монтажа крыши является крепление стропил. В зависимости от того, как крепятся стропильные ноги с мауэрлатом, крыша ведет себя по-разному в разную погоду (во время ветра, снежного завала или перепада температуры).

Например, дерево расширяется от влаги, сжимается от высокой температуры. Так как вся конструкция крыши будет подвижной, то нельзя все соединения делать жесткими, потому что могут случиться смещения и даже разрывы. Из-за неправильного монтажа может случиться самое страшное – появление распорной силы. Эта сила действует на стены. Поэтому очень важно правильно закрепить стропила.

Соединить стропила с мауэрлатом можно двумя способами: жесткое, скользящее. Это зависит от формы крыши, а также от вида стропил, которые могут быть наслонные или висячие.

Жесткое крепление стропил к мауэрлату

Главным принципом такого крепления стропил является исключение абсолютно всех воздействий между элементами конструкции. Не допускается изгибы, поворот и сдвиг. Этого можно достичь следующим образом: выполнить соединение с уголками и опорными брусками либо же с помощью запилов на стропильных ногах и прикрепления гвоздями или скобами.

Первый способ заключается в опирании стропила на мауэрлат с подшивным опорным бруском. Благодаря бруску, длинна, которого должна быть до 1 метра, стропила упираются жестко. Дополнительно стропила фиксироваться по бокам металлическими уголками, чтобы не было поперечных смещений.

Вторым способом крепления пользуются чаще. Здесь гвозди забивают по бокам под углом так, чтобы они скрещивались внутри. Потом третий гвоздь забивают вертикально. Это делается для того, чтобы получился жесткий узел крепления стропил к мауэрлату.

Оба варианта имеют дополнительные соединения стропил к стены с помощью проволоки–катанки и анкеров.

Скользящее крепление стропил к мауэрлату

Такое скользящее сопряжение еще называют шарнирным, потому что используется две степени свободы. Для этого используются крепежи, в которых возможно свободное перемещение одного из элементов. Здесь стропило является свободным элементом по отношению к мауэрлату. Рассмотрим несколько способов крепления стропил к мауэрлату, в которых сохраняется возможность сдвига.

• Создается запил на стропильной ноге и укладка ее местом запила на мауэрлат. Соединение может крепиться двумя гвоздями, которые забиваются под углом в направлении друг к другу. Также может крепиться одним гвоздем, который забивается вертикально сверху вниз, пробивая стропило и заходя в мауэрлат. Вместо гвоздей еще можно использовать металлическую пластину с отверстиями для гвоздей. Или соединить стропила и мауэрлат можно только скобой.
• Стропила выпускаются за стену. Здесь применяется единичное крепление с помощью крепежных пластин.
• Соединить конструкцию специальным металлическим крепежом, который применяется для стропил. Такой крепеж называется «салазки».

Итак, мы рассмотрели несколько способов крепления стропил с мауэрлатом. Каждый из этих способов дает возможность надежно закрепить стропильную ногу к мауэрлату. Даже при каких-нибудь подвижках конструкции крыши элементы ее могут двигаться по отношению друг к другу.

При строительстве домов чаще используют скользящее сопряжение стропил и мауэрлата. Особенно такой прием используют при строительстве деревянных домов, которые строятся из бревен или бруса. Мы знаем, что со временем такие дома «садятся», поэтому частично нарушается геометрия дома. Если при постройке такого дома будут использоваться жесткие соединения стропил, то может произойти разрушение стен. Как мы говорили, при строительстве деревянных домов необходимо использовать нежесткие соединения. Такие соединения позволяют стенам из бревен или бруса и всей крыше со временем подстраиваться под изменения геометрии постройки.

Вся конструкция кровельной системы первоначально должна собираться на земле. Нужно провести все замеры, подготовить все врезки в мауэрлате и стропильных ногах, то есть выпилить данные врезки. Затем все подогнать и только потом по очереди устанавливать все элементы кровли на строящий дом.

Источник: https://prostostroy.com/kreplenie-stropil-k-mauerlatu.html

Способы крепления стропил к мауэрлату

Крепление стропил к мауэрлату – один из наиболее важных моментов при строительстве дома, в частности при монтаже кровли.

Вся сложная система крыши налегает на мауэрлат, который является ее основой, так называемым фундаментом всей кровли.

Именно мауэрлат оберегает несущие стены от искажений, связанных с давлением крыши, при этом одинаково распределяя нагрузку по всей длине стен.

Стропила, в свою очередь, являются главными конструктивными частями крыши.

Основные узлы присоединения стропил к мауэрлату

Для начала стоит выделить основные монтажные элементы для установки кровельной системы.

К ним относят:

• уголки – применяют при потребности крепко установить стропильные ноги на мауэрлат. Способны делать крепление более стойким. Плюс в том, что не нужно делать надрезы в деревянных частях – уголки закрепляются гвоздями «ерш» или саморезами;
• кронштейны – производятся из оцинкованной стали. Монтаж осуществляется без запила древесины, кронштейны крепятся анкерами, гвоздями или шурупами;
• перфорированная монтажная лента – используется для дополнительной фиксации узла соединения, придания кровельной системе цепкости. Для монтажа требуются саморезы или гвозди;
• крепежи LK, «салазки» – используют для защиты кровли от деформации при оседании почвы и усадке здания;
• болты с гайками, гвозди, проволочные стяжки, саморезы, некоторые другие элементы.

Все соединительные детали должны быть качественными и надежными – не стоит на этом экономить.

Нужно исключить применение всевозможных прокладок, которые со временем могут деформироваться и выпасть.

Стропильная конструкция состоит из мауэрлата, ендов, стропильной ноги, коньковых перегородок, прогонов, обрешетки.

Чтобы разобраться, как все составляющие соединяются между собой, нужно определить, что представляют собой узлы сцепления мауэрлата и стропил.

Для начала мауэрлат крепится на ось стены. Существует немного способов скрепления.

Первый способ подходит при монтаже крыши крупной площади. Для этого по всему периметру стены заливается армопояс, в который тут же вставляют штыри из металла.

В этом случае мауэрлат к стене будет присоединен шпильками, которые проходят сквозь балку и монтируются.

При использовании второго способа мауэрлат крепится к стене с использованием проволоки. Для этого нужно уложить ее между слоями кирпичей (за 3-4 ряда до окончания кладки).

При этом можно зафиксировать стропило проволокой непосредственно к стене. Однако такого рода соединение может нарушить целостность стены.

Если узел закрепляется к балке, то в стропиле заготавливают «зуб с шипом», а в балке с этим гнездом должен быть вырезан упор для шипа.

Врубку делают на расстоянии 0,2 – 0,5 м, начиная от той части балки, которая свисает. Одиночный «зуб» делают с шипом, который не допустит смещения в стороны.

В случае с пологой крышей, если градус наклона меньше 30°, то стропильные ноги монтируют с увеличением опоры на балку.

Узел конькового соединения бывает трех видов: встык, внахлест, крепление на коньковую балку.

В первом случае одну часть стропил нужно срезать под таким же градусом, что и наклон у крыши, а затем необходимо упереть в соответствующее стропило с обратной стороны (они должны быть срезаны одинаково).

:

Обрезание углов желательно делать по трафарету. Для фиксации обычно используют 2 – 4 гвоздя. Стык закрепляют, наложив на него пластину из дерева или металла.

Установка на коньковый брус схожа с предыдущим креплением. Отличие заключается в том, что между обрезанными под углом стропилами фиксируют коньковую балку. Этот тип узла сложен, по этой причине практически не используется в строительстве.

Внахлест – самый популярный способ, хотя схож с первым. Главное отличие – соединение делают не встык, а внахлест. Стропила соединяются боковыми срезами. Притягивают их гвоздями, болтами или шпильками.

Схемы и способы прикрепления стропил к мауэрлату

Крепление стропил – один из важнейших моментов при строительстве крыши. От способа крепления опорных балок будет зависеть состояние кровли при разных обстоятельствах (снегопады, ливни, скачки температуры).

Жесткая схема крепления

Для односкатной и двускатной крыши применяют жесткую схему установки стропильной системы к основанию.

Система этого крепления исключает возможность воздействия на соединения узлов. Во время эксплуатации крыши возможные сдвиги и деформации кровельной системы сводятся к минимуму.

Высокая прочность основывается на применении уголков из металла. Дополнительно рекомендуется зафиксировать балку к основанию с двух сторон специальными уголками – это поможет не допустить поперечных смещений.

Установку стропильной системы совершают под нужным углом, при этом нужно задать конструкции определенный уклон, зафиксировав его боковыми гвоздями. Используя жесткую схему, часто используют анкера и проволоку.

Скользящий вариант крепления

Всем известно, что древесина расширяется при повышенной влажности, а во время жаркой и сухой погоды сжимается.

По этой причине чаще используется при строительстве деревянных домов не жесткая, а скользящая схема.

При использовании этой схемы фиксации в определенных случаях узлы стропильной конструкции могут смещаться в нужном направлении. Двускатный вариант устройства крыши подойдет для применения этого крепления.

Есть несколько видов крепления для этой схемы. Так, нужно сделать углубление на стропильной ноге, после закрепить мауэрлат и балку, затем зафиксировать все гвоздями.

Причем сделать это нужно таким образом, чтобы гвоздь насквозь прошел через балку и крепко засел в основании.

Другой тип фиксации можно произвести с помощью металлических скоб и специальных пластин. Очень часто используется элемент под названием «салазки».

Несмотря на то, что схема называется скользящей, все элементы конструкции надежно скреплены между собой, но в случае необходимости равномерно смещаются.

Применение этой схемы крепления обусловлено тем, что со временем смещается грунт и проседает фундамент – это приводит к нарушению каркаса кровли.

Скользящая схема помогает избежать ненужных изменений и разрушения кровельной конструкции.

Как крепить стропила к мауэрлату? Это зависит от места нахождения несущих стен. Способы крепления стропил к мауэрлату разделяют на наслонный и висячий. Наслонные, в свою очередь, разделяются на распорные и безраспорные.

Наслонный способ крепления стропил

Использование безраспорного устройства стропильных ног делает давление на несущие стены меньшим. На заранее зафиксированной затяжке располагаются вертикальные стойки, которые и будут точками опоры. Этот метод подходит для односкатной и двухскатной крыши, в которой есть главная несущая стена.

Узел опирания стропил к мауэрлату не редко делают шарнирным (скользящим). Если использовать в соединениях подвижные шарниры, то конструкция крыши может опускаться на несколько сантиметров.

Это свойство очень полезно в первые годы после окончания стройки, так как со временем новое здание дает осадку.

Если вместе с опорными стенами кровля не изменяет свое положение, то стены постройки могут быть подвержены деформации или разрушению. Этого не произойдет, если крепятся стропила наслонным способом.

Используя стропильный крепеж распорной системы, обязательно применяются крепления жесткого типа без использования шарниров.

В этой конструкции все соединения осуществляются благодаря опорному бруску. Получается, что верх прикрепляемого стропила упирается в верхнюю часть соответствующего стропила с другой стороны.

Как правильно крепить стропила в этом случае? Крепеж к нужному мауэрлату должен осуществляться к стене.

Для этого подойдет жесткая рама, закрепленная на стене анкерами или скобами, в углах которой нужно устанавливать специальные уголки.

Эта конструкция подойдет, если нужна установка крыши для небольших домов. Для больших построек мауэрлаты устанавливают в специальные бетонные желоба с креплением анкерами. Основная нагрузка в такой системе ложится на желоб и применяется при строительстве шлакоблочных зданий.

Висячая схема крепления

Висячие стропила предназначены для использования при строительстве зданий без несущих стен внутри. Точки опоры в этом случае – лишь наружные несущие стены.

Крепеж данной конструкции осуществляется  узлом жесткого типа. Другие варианты не подходят, так как присоединение стропил с мауэрлатом на стенах – это единственная опора для всей односкатной или двухскатной крыши.

Стропила, установка которых проходила висячим способом, оказывают сильную горизонтальную нагрузку на стены.

Для уменьшения давления используют затяжки (ригели). Их устанавливают в основании конструкции перпендикулярно стропилам. Прикрепляясь ко всем балкам, ригели собирают стропила воедино.

Нельзя строить кровлю с висячими стропилами без применения затяжек.

Несколько важных нюансов

Несколько рекомендаций относительно крепления стропил :

• нужно использовать только качественные материалы. Экономить на этом не стоит, так как долговечность крыши и безопасность жителей дома напрямую зависят от надежности строения. Халатность при монтаже кровли чревата всевозможными смещениями или, что еще хуже, обрушением всей конструкции;
• все работы следует выполнять предельно аккуратно, использование различных прокладок недопустимо;
• не рекомендуется использовать установку стропил без мауэрлата, так как может возникнуть риск искажения и нарушения целостности стен дома;
• самым подходящим способом является скользящий метод фиксации, который позволит избежать деформации стропильной системы в случае проседания почвы.

К обустройству кровли дома следует подойти очень серьезно – не следует торопиться, выполняя крепление стропил к мауэрлату.

:

Перед началом строительных работ стропильная конструкция должна иметь четкий проект, нужно сразу выделить все места соединительных узлов.

Необходим достаточный запас всех монтажных элементов надлежащего качества. При таком подходе можно быть уверенным в надежности и долговечности кровли.

Источник: http://kroemsami.ru/kreplenie-stropil-k-mauerlatu.html
