В этой статье:

Соединение листов профнастила между собой

Частное строительство в основном связано со стремлением людей переехать жить за пределы шумного города. Покупка готового жилого дома предполагает довольно большие денежные вложения, которые имеются не у каждого городского жителя.

Все это приводит к началу нового строительства, имеющего множество преимуществ перед покупкой готового дома.

Самым ответственным моментом строительства можно считать кровлю, которую актуально делать из профнастила, но большинство просто не имеет представления о том, как стыковать листы данного материала.

Схема обрешетки под профнастил.

Работы подготовительного типа

Использование профнастила в качестве кровельного материала предусматривает организацию качественной стропильной системы, которая возводится из расчета используемого кровельного материала, имеющего стыки.

Нужно это по той причине, что профнастил имеет специальные требования к стропильной системе, а также обрешетке конструкции.

Но перед этим необходимо правильно выбрать тип самого профнастила, что позволит укрыть крышу максимально качественно и без лишних денежных затрат.

При выборе данного строительного материала большую роль играет климат строительного района.

В том случае когда в конкретном регионе отмечаются сильные снегопады, необходимо приобретать профнастил несущего типа, высота волны которого составляет 2 сантиметра, а стык осуществляется в волне.

Кроме того, в таких регионах требуется соблюдать определенный уклон кровельной системы, который не должен быть меньше 20 градусов, что может ухудшить стык материала. Именно от угла наклона крыши зависит и общее количество профнастила, что нужно для определения количества строительного материала и экономии денежных средств.

Перед тем как приступать к расчету требуемого количества профлиста, необходимо учитывать тот факт, что стык данного строительного материала выполняется внахлест с двух сторон. Упустив из виду эту особенность монтажа, можно просчитаться с нужным количеством материала, который потратится на стык.

Не стоит забывать про кровельный свес, который требует затраты кровельного материала.

Схема стыковки профнастила.

Стыки кровельных листов выполняются с перекрытием последней волны, расстояние между которыми может меняться в зависимости от типа и марки строительного материала.

Размеры горизонтального перекрытия листов материала зависят от выбранного уклона кровли:

при организации кровли с уклоном около 15 градусов необходимо делать напуск листов до 200 миллиметров, не забывая про стык;
уклон крыши до 30 градусов предусматривает напуск в пределах 150 миллиметров и стыки;
те кровельные системы, которые имеют уклон больше 30 градусов, требуют напуска профлиста около 100 мм.

Высота профильного элемента каждой марки профлиста имеет значение при выборе величины свесов кровли.

Чем выше профильный элемент профлиста, тем большим должен быть уклон крыши, чтобы избежать возможности проникновения влаги под кровельный материал.

Таким образом, полные расчеты кровельной конструкции начинаются только после того, как застройщик определится с нужным типом профлиста.

Обустройство изоляционного слоя

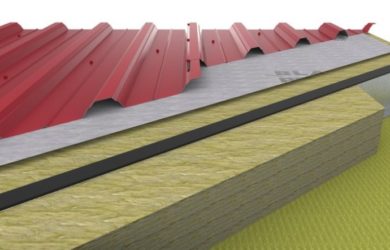

Схема изоляции кровли.

Герметизация кровельной конструкции — это организация специального изоляционного слоя, который предназначен для защиты несущего каркаса крыши и чердачного помещения от влаги. Устройство такого защитного слоя выполняется до того момента, когда кровельный материал из профлиста будет смонтирован.

Как правило, герметизация крыши организовывается при помощи специальной мембранной пленки, которая крепится к стропильной системе, после чего прижимается обрешеткой.

Не стоит забывать о том, что герметизация требует монтажа пленки с нижней части каркасной конструкции, что позволяет правильно укрыть и защитить коньковую часть кровли.

Отдельное внимание стоит уделить строительству обрешетки, шаг между элементами которой должен совпадать с местами крепления самого профнастила.

При использовании предельно тонкого и мягкого профнастила необходимо организовать обрешетку сплошного типа, ведь в противном случае прочность и надежность кровли из профлиста будут на самом низком уровне.

Стандартные марки профнастила подразумевают шаг между элементами обрешетки от 50 см до 1 м.

Не стоит забывать о применении антисептиков для всех деревянных элементов кровельной конструкции, что просто необходимо для того, чтобы организовать предельно качественную и надежную кровельную систему.

Кровельные монтажные работы

Монтаж конька крыши

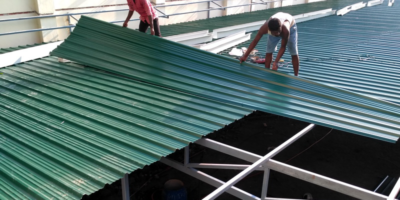

Монтаж листов данного кровельного материала начинается с нижней части кровельной конструкции, принимая во внимание определенный свес крыши.

Профнастил — это металлический кровельный материал, который необходимо соединять с системой обрешетки при помощи специальных шурупов, которые имеют тот же цвет шляпок и продаются в комплекте с самим кровельным материалом.

Данные шурупы имеют специальную резиновую шайбу, которая полностью перекрывает отверстие в материале, уберегая всю конструкцию от влаги.

Профнастил продается в квадратных метрах, на каждый из которых требуется не менее семи шурупов. После того как профнастил закреплен, стоит переходить к ветровой защите фронтонов, что позволит уберечь кровлю от сырости и затхлости в ходе эксплуатации.

Как правило, для этого достаточно смонтировать планки ветрового типа, для изготовления которых можно использовать тот же профнастил. Монтаж конька является итоговым процессом кровельных работ, что говорит о должном внимании со стороны застройщика.

Основные меры безопасности

Для подъема листов профлиста на крышу установить деревянные направляющие, по которым и будет подниматься лист кровельного материала.

Профнастил относится к тем строительным материалам, которые требуют от строителя соблюдения некоторых мер безопасности, без которых качественное и безопасное использование просто невозможно.

Для начала необходимо обеспечить материалу правильную и безопасную транспортировку на строительный участок.

При погрузке и разгрузке материала стоит помнить о том, что кромки листов в состоянии повредить не только руки мастера, но и защитное полимерное покрытие самих листов. Другими словами, этому вопросу необходимо уделить максимум внимания.

Подъем листов на место монтажа нельзя делать самостоятельно. Для этого необходимо иметь двух помощников и установить деревянные направляющие, по которым и будет подниматься лист кровельного материала.

При ходьбе по смонтированному материалу необходимо использовать только мягкую обувь, чтобы не продавить и не поцарапать поверхность смонтированных листов.

Если при организации стыков поверхность материала была поцарапана, поврежденное место необходимо обработать специальным полимерным составом, который поможет уберечь металл от коррозии.

Правила монтажных работ

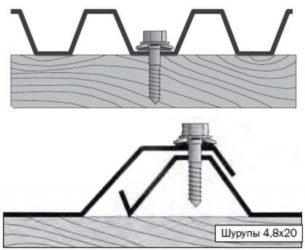

Профнастил крепится к обрешетке только в тех местах, где его поверхность плотно прилегает к деревянному каркасу

Профнастил крепится к обрешетке только в тех местах, где его поверхность плотно прилегает к деревянному каркасу, что полностью отличается от способа монтажа простого шифера.

Как правило, крепление данного материала выполняется через каждую волну, но при укладке первого нижнего ряда материала необходимо крепить листы в каждой волне. Нужно это из-за предельно высоких ветровых нагрузок на данную часть крыши.

Продольные стыки не должны иметь шага больше 50 см, что негативно отразится на итоговом качестве кровельного слоя.

Количество стыков профнастила зависит от общего размера и площади крыши.

Контроль правильности стыков материала можно смело считать одной из самых важных частей монтажных работ, ведь именно от стыков зависит защита от проникновения под кровлю влаги. Особое внимание стоит уделить такому этапу кровельных работ, как герметизация.

Организация качественного изоляционного слоя позволит сохранить несущий каркас крыши предельно долгое время. Герметизация выполняется при помощи монтажа специальной защитной пленки, которая выпускает из чердачного помещения пар, но не пропускает внутрь влагу.

Качественная герметизация, а также уплотнение стыков, может стать причиной плохой вентиляции чердачного помещения, что, в свою очередь, приведет к появлению конденсата на внутренней стороне кровельного материала. Это говорит о том, что кровельные работы данного типа предполагают устройство правильной системы вентиляции подкровельного пространства, что не должно касаться целостности стыков материала.

Герметизация, а также организация стыков материала не являются единственной проблемой данного типа строительных работ. Настил профлиста предусматривает правильное использование расходного материала, а именно шурупов для крепления листов в стыки.

Для такого действия необходимо иметь под рукой шуруповерт, у которого имеется сменный аккумулятор. В противном случае работы могут затянуться на предельно долгий срок.

Не стоит вкручивать по несколько шурупов в один стык, что не только не принесет положительного результата, но и станет причиной нехватки расходного материала.

Количество стыков должно совпадать с нужным количеством расходного материала, ведь в противном случае придется докупать шурупы, подобрать нужный цвет которых в отдельности будет предельно сложно.

Нельзя выравнивать стыки при помощи подкладок, ведь это может стать причиной проникновения влаги под кровельный материал. Чтобы организовать правильный стык, достаточно выполнить правильную и ровную обрешетку, на которой стыки будут плотно прилегать к пиломатериалу.

Каждый отдельный стык можно обработать силиконом или герметиком, что позволит повысить защитные функции кровли. Но стоит помнить о том, что обрабатывать стыки необходимо несколько раз, через каждые несколько лет. Другими словами, обрабатывать стыки не обязательно.

Источник: https://1profnastil.ru/montazh/kak-stykovat-proflist.html

Как правильно стыковать профнастил и металлочерепицу

Кровля из профнастила стала очень распространена в частном строительстве. Это недорогой и качественный материал для кровли имеющий свои особенности. Основными преимуществами установки кровли из профнастила являются:

Невысокая стоимость материала;
Легкость монтажа;
Долговечность;
Широкая цветовая гамма;
Высокая скорость монтажных работ.

Необходимо знать некоторые особенности этого материала и учесть их в процессе выбора и монтажных работах.

Как подготовиться к укладке профнастила на крышу

Перед установкой нужно подготовить место, правильно выбрать сам материал. При правильном выполнении общих рекомендаций срок службы кровли будет долгим.

Выбор марки профнастила

Структура любого профлиста состоит из нескольких составляющих:

Стальной лист;
Оцинковка;
Антикоррозийный слой;
Грунтовка и покрытие с внешней стороны. Защитный слой краски с внутренней стороны.

При обустройстве кровли реже используется профлист не имеющий покрытия (оцинкованный лист).

Классификация профлиста

Существует несколько типов профлиста, у каждого из которых свои прочностные характеристики. Для быстрой идентификации принято стандартное обозначения вида X-YY-ZZZZ где:

X – марка профлиста;
YY – высота волны в мм;
ZZZZ – полезная ширина листа в мм.

Источник: https://blogstroykin.com/soedinenie-listov-profnastila-mezhdu-soboy/

Как стыковать профнастил на крыше

Профилированный лист с различными (акриловыми, полиэфирными и т. д.) полимерными покрытиями прекрасно зарекомендовал себя в качестве кровельного материала. Стальная основа и ребра жесткости гарантируют долгосрочную эксплуатацию крыш из профнастила.

Но, к большому сожалению, радужные перспективы бесхлопотной эксплуатации кровли могут разрушиться о суровую реальность. Причинами такого ненужного и несвоевременного ремонта крыши из профлиста могут стать:

Некачественно изготовленный материал ~ в 5% случаев. Крайне редкий момент и касается чаще всего профнастила, изготовленного с нарушением технологии и на кустарном оборудовании.
Неправильное проектирование кровли ~ 4%. Чаще всего это недостаточный угол ската или неправильно спроектированное сопряжение вальмовой и двускатной крыш.
Недостатки стропильной системы ~ 12%. Невыдержанная плоскость, проседание обрешетки в процессе эксплуатации здания, недостаточная обработка стропильной системы антисептиками.
Неправильный монтаж кровли ~ 79%. Влага может просачиваться в результате неверного крепления листовых элементов, но основной причиной протекания крыши из профнастила являются стыки.

Стыковку металлических элементов кровли из профилированного листа можно разделить на три группы:

Поперечные стыки – места наложения листовых панелей друг на друга с совпадением волн по всей ширине листов.
Продольные стыки – соединение листов вдоль ребер жесткости (волн).
Стыки с доборными элементами – места соединения листов профнастила с планками конька, ендовы, фронтона, карниза и примыкания.

Поперечные стыки профлиста на крыше

Поперечные стыки – это единственная группа сопряжений, число которых можно уменьшить для увеличения надежности кровли. Важно отметить, что на заводском оборудовании возможно производство листового профнастила длиной от 50 до 1200 сантиметров. И если поставщик заявляет о том, что материал выпускается строго определенного размера, то, скорее всего, это посредник, а не производитель.

Применение профилированных листов необходимой длины (длина ската + величина свеса) позволяет вовсе избежать поперечных стыков. Иногда такой процесс невозможен из-за сложностей подъема и монтажа, слишком больших по габаритам металлических элементов кровли.

Если монтаж кровли производится с поперечными стыками, следует придерживаться определенного алгоритма, который связывает угол наклона кровли и величину нахлеста:

Угол наклона кровли	Величина поперечного нахлеста
5 — 10°	250 – 300 мм
10 — 15°	200 – 250 мм
15 — 30°	150 – 200 мм
Свыше 30°	100 – 150 мм

Причинами попадания влаги под плоскость кровли могут быть три фактора:

Недостаточная величина поперечного нахлеста. Устранить протекание можно при помощи специального герметика. Но все-таки лучше не экономить на длине листов профнастила.
Неправильное расположение листов по вертикали. Проверить это можно натянув шнур по одному из гребней волны. При величине отклонения больше 3 мм на метр могут возникнуть проблемы с попаданием воды сквозь сопряжение. Особенно эта опасность вероятна при небольших углах наклона кровли. Устранять придется при помощи герметика.
Неправильное крепление стыка. Листы профнастила в месте сопряжения следует крепить в каждую впадину между гребнями ребер жесткости. Для крепления применяются специальные саморезы с шестигранной головкой под цвет кровли. Метиз диаметром 5,5 или 6,3 мм оснащен буром (сверлом) и шайбой с резиновой прокладкой. Крепление осуществляется через два стыкуемых листа с вкручиванием самореза в обрешетку на глубину не менее 35 мм.

Продольные стыки профнастила кровли

Соблюдение довольно несложных правил монтажа позволит избежать неприятностей вроде проникающих брызг дождя или снежинок пурги под кровлю через продольные стыки.

Во-первых, первый ряд листов должен быть обязательно выровнен по нижнему обрезу при помощи шнура, натянутого между крайними точками кровли.
Во-вторых, крайние волны профилированных листов должны совпасть, образуя зазор не более 1 – 2 мм.
В-третьих. Стык листовых элементов крепится кровельными саморезами. Место крепления — гребень ребра жесткости верхнего листа. Шаг крепления не более 400 мм. А при увеличенных зазорах от 150 мм.

Если все же зазоры стыков разошлись, то следует воспользоваться герметиком для их герметизации либо скрепить боковые грани пресс-шайбой 4,2 х 25 мм с буром и шайбой с резиновой прокладкой.

Сопряжение листов профнастила с доборными элементами

Стык профнастила с коньковой планкой наиболее сложный элемент наружных кровельных работ. Важно, чтобы коньки крепились не только к металлу профилированных листов, но и к деревянному основанию стропильной системы. Крепление осуществляется кровельными саморезами в гребень ребра жесткости, через боковую часть конька. Крепеж осуществляется в каждую волну.

Расстояние между верхними обрезами стыкуемых листов не должно превышать 50 мм.

Даже при идеальной подгонке конька между ним и профнастилом останутся щели между гребнями волн. Дождь вряд ли проникнет в такие зазоры, а вот снег легко попадет в подкровельное пространство. Даже при небольшой высоте ребер жесткости заполнять пустоты одним только герметиком экономически нецелесообразно. Основой для нанесения силикона могут послужить кусочки экструдированного пенополистирола или монтажная пена, заполнившие полости между коньком и листом. Но жидкий полиуретан (монтажную пену) нужно применять крайне осторожно во избежание нарушения целостности кровли.

Планки ендовы соединяются с профнастилом в следующей последовательности:

Крепление нижней планки к обрешетке пресс-шайбой 4,2 х 25 мм с буром и шайбой с резиновой прокладкой. Как это делается можно увидеть на видео:
Монтаж профнастила.
Монтаж ендовы верхней (декоративной) осуществляется кровельными саморезами.
Герметизация стыков листов и верхней ендовы монтажной пеной и герметиком.

Стеновые доборы защищают кровлю от проникновения влаги между стеной и профлистами.

Металлические детали соединяются кровельными саморезами. К стене такие планки крепятся дюбелями (кирпич) или пресс-шайбой с резиновой прокладкой. Стыки между стеной и стеновой планкой герметизируют ленточными герметиками. Сопряжения между листами и доборами обрабатываются каучуковыми или силиконовыми герметиками.

Монтаж фронтальных и ветровых планок производится непосредственно на листы профнастила кровельными саморезами и герметизации не требует.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/montazh-krovli/kak-zadelat-styki-profnastila-na-kryshe.html

Стыковка профлиста: главные моменты

В последнее время во время проведения строительных работ в качестве кровельного материала широко применяют профнастил. Так как этот материал имеет стыки, то его установка осуществляется по определенным правилам, учитывая специальные требования к стропильной системе. Перед началом монтажных работ, необходимо правильно подобрать вид профнастила, потому что от этого будет зависеть дальнейшее качество покрытия крыши и длительность ее эксплуатации.

Стыковка листов

Выбирая строительный материал для укрытия кровли, следует обращать внимание на такой важный нюанс, как климатические условия, в которых будет выстроен дом. Если в конкретном регионе часто замечаются снегопады, то покупать профнастил нужно несущего типа, его стыки выполняются в виде волны, а высота составляет не более двух сантиметров.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…

Помимо этого, в подобных регионах нужно обязательно придерживаться в кровельной системе определенного угла наклона, он не должен быть менее 20 градусов, в противном случае соединение стыков материала ухудшится, усложнив всю работу. Угол наклона крыши будет влиять на общее число использованного строительного материла, поэтому в целях экономии финансов нужно правильно выполнять расчеты.

Все расчеты по расходам материала нужно делать, учитывая, что соединение профнастила осуществляется внахлест с двух сторон. Если не обратить внимания на эту особенность монтажных работ, есть вероятность просчитаться в нужном числе профлистов за счет их расхода на стыки. Следует также помнить о кровельном свесе, на него тоже пойдут расходы кровельного материала.

Как выполняется стыковка профнастила

Все профлисты нахлестываются по последней волне, при этом дистанция между стыками зависит непосредственно от вида и марки профнастила. Что же касается размерных показателей горизонтального перекрытия листов, то они в первую очередь ориентируются на угол наклона крыши:

При перекрытии кровли профлистом с применением угла 15 градусов, нужно не забывать о стыках и выполнять напуск листов до 200 мм;
Если уклон крыши будет равняться 30 градусам, то напуск выполняется в диапазоне 150 мм;
Если уклон кровли будет более 30 градусов, профлистам допускается напуск на стыки до 100 мм.

От того, какая именно будет выбрана высота свеса кровли, зависит размер высоты профлистов. Чем выше профлист, тем существеннее будет уклон кровли, эту нужно для устранения попадания влаги под материалы кровли. В итоге окончательные подсчеты расхода профлистов выполняются исключительно после определения типа профнастила.

Схема изоляции кровли

Применение специального слоя изоляции, основное предназначение которого заключается в защите чердака и несущего каркаса кровли от влаги, называется герметизацией кровельной конструкции. Работы по изоляции крыши выполняются до начала монтажа профлистов, их осуществляют при помощи строительной мембранной пленки. Ее крепят к стропильной системе, затем зажимают обрешеткой. Следует помнить, что процесс герметизации выполняется с обязательным монтажом пленки к нижней части каркаса крыши, таким образом удается дополнительно обеспечить защиту коньковой части кровли.

Особого внимания заслуживает установка обрешетки, она гарантирует полное совпадение между стыками профнастила. Если применять мягкий и не толстый профильный лист, то следует выполнить обрешетку сплошного вида, иначе вся прочность и качество кровли из профлиста будет на самом плохом уровне.

Под стандартным типом профнастила подразумевается шаг, который выполняют между всеми элементами обрешетки от 50 сантиметров до 1 метра. Нельзя также забывать об использовании антисептиков для всех конструкций крыши, изготовленных из дерева, таким образом, получится выполнить качественную установку кровельной системы.

Монтажные работы по установке конька

Все работы начинаются с самой нижней части кровли, при этом нужно учитывать параметры свеса крыши. Профнастил представляет собой специальный материл, изготовленный из металла,его применяют для укрытия кровли и соединяют с системой обрешеткой с помощью резиновых шурупов. Такие шурупы всегда находятся в комплекте с профлистами, они имеют также шайбы, благодаря этому полученное отверстие в профнастиле плотно перекрывается, а это гарантирует полную защиту кровли от попадания влаги.

Величина нахлеста в зависимости от угла наклона

Как правило, профлисты продают на квадратные метры, к каждому из них прилагают в комплекте не менее 7 шурупов. По окончании закрепления профнастила можно переходить к организации ветровой защиты крыши, это спасет кровлю от возможной сырости в процессе ее эксплуатации. Для этого будет достаточно выполнить монтаж планок ветрового типа, их можно изготовить из того же профнастила. Установка конька считается финишем в выполнении кровельных работ.

Основные меры безопасности в применении профнастила

Для удобства подъема на крышу материала устанавливают специальные направляющие из дерева. Следует заметить, что профнастил предусматривает обязательное соблюдение определенных мер осторожности, без которых его применение невозможно. Изначально его нужно безопасно доставить на участок, где будут проходить работы по строительству. Во время погрузки и выгрузки профлистов следует знать, что их кромки могут поранить руки грузчиков и мастеров.

Самостоятельно подымать листы профнастила сложно и неудобно, желательно для этого иметь минимум два работника. Во время передвижения по установленной кровле следует применять исключительно мягкую обувь, которая не причинит вред поверхности профлистов. Если же царапины все- таки возникли, то их нужно обработать строительным полимером, он способствует сохранности материала от появления коррозии.

Правила монтажа

Профнастил нужно крепить к обрешетке в местах прилегания материала к деревянным элементам каркаса. Это главное отличие монтажа профнастила от шифера.

Схематическое изображение правильной стыковки

Стыковка профнастила на переходе скатов крыши в основном осуществляется через каждую волну, единственное, что при установке самого нижнего ряда обязательно выполняется крепеж в каждой волне. Это выполняется для того, что бы во время сильных ветров избежать нагрузки на кровлю. Продольные стыки должны находиться на расстоянии не более 50 сантиметров. Число стыков напрямую зависит от общей площади кровли. Правильно установленная стыковка листов профнастила считается основным моментом во всех работах по монтажу крыши.

Уплотнение стыковки, некачественная герметизация могут стать основной причиной плохой вентиляции на чердаке, а это может спровоцировать возникновение конденсата с внутренней стороны материала кровли. Поэтому на всех этапах монтажных робот следует контролировать правильность установки вентиляционной системы.

Правильная организация стыков материала, а также герметизация не являются основной проблемой в данном виде строительных работ. Укладка профнастила предусматривает и правильное применение расходного материала, такого как шурупы для крепления листов. Для выполнения кровельных работ нужно обязательно иметь строительный шуруповерт.

Нельзя одновременно вкручивать несколько шурупов, так как это не даст отличного результата.

https://www.youtube.com/watch?v=8JccrvndxTI

Число стыков должно полностью совпадать с необходимым числом расходного материала. Ни в коем случае, не устраняйте неровности стыков с помощью использования подкладок, это станет основной причиной появления под крышей дома влаги.

Чтобы стыки были выполнены правильно, нужно грамотно выполнить работы по обрешетке. Дополнительно каждый отдельный стык обрабатывается силиконом или герметиком для профнастила, это улучшит защитные свойства кровли. Единственное, что необходимо помнить — стыки следует обрабатывать по несколько раз, с промежутком в несколько лет.

Источник: http://profnastil-profi.ru/mounting/stykovka-proflista-glavnye-momenty.html

Правила и особенности монтажа профнастила

Профилированное металлическое полотно — это современный материал для покрытия крыши, монтажа заборов, гаражей, теплиц и других небольших построек. Профлист еще называют гофрированным из-за его волнообразной, трапециевидной поверхности, напоминающей шифер. Гофролисты устойчивы к воздействию окружающей среды благодаря оцинкованному или полимерному покрытию. Важное значение для успешной дальнейшей эксплуатации построек имеет то, как стыковать профнастил, представляющий собой металлические листы определенных размеров. Их соединяют в единое полотно, соблюдая правила стыковки.

Гофрированный профлист — прочен, надежен, устойчив к воздействию окружающей среды. Монтаж кровли из профлиста не представляет особой сложности.

Правила монтажа кровли из гофрированного металла

Марки и виды профнастила.

Преимущество профнастила перед другими кровельными материалами состоит в том, что полотно оцинкованного металла выпускается в разных размерах. Производители указывают характеристики своей продукции на маркировке. Например, НС 44-1000 0,8 будет означать, что перед нами стеновой (СН) профлист толщиной 0,8 мм, шириной 1000 мм, высотой волны 44 мм.

Фрагменты могут быть шириной до 1,85 м. Чем из меньшего количества кусков будет состоять настил крыши, тем реже будет производиться стыковка листов. Слабое место в любом покрытии — стыки, поэтому длину покрытия нужно подбирать соответственно конфигурации кровли. Размер профлиста должен зависеть от площади кровли и состоять из длины ската, плюс карниз, плюс выступ за пределы крыши на 4 см.

Монтаж материала кровли начинается с нижней части конструкции.

Важно, чтобы соединение листов профнастила осуществлялось по направлению ската крыши, внахлест, параллельно карнизу.

Чем круче будет угол наклона кровли, тем меньше потребуется наложение стыкуемых профлистов.

угол наклона крыши до 14° — ширина стыка составляет 20 см;
наклон 15-30° — стык имеет нахлест 15-20 см;
более 30° — листы совмещаются на 10-15 см.

Стыкуя между собой листы металлического профиля, нужно соблюдать следующие правила монтажа:

Схема монтажа кровли из профнастила.

Крепление профлиста производится в местах его прилегания к поверхности обрешетки с промежутками через одну примыкающую волну. На нижнем и верхнем крае крыши стыки фиксируются в каждом углублении между волнами. Это связано с усиленной нагрузкой на крайних участках кровли из-за порывов ветра.
На поверхностях с небольшим уклоном соединение листов профнастила дополнительно изолируют силиконовым герметиком.
Элементы крепежа на продольных стыках располагаются на расстоянии до 50 см друг от друга. По краям крыши крепление листов профнастила осуществляется в каждое ребро обрешетки.
Для улучшения прилегания фрагментов гофрированного металла, точки крепления на стыках должны смещаться на 5 мм в шахматном порядке. На нижнем листе это делается в противоположном направлении от соединения, на верхнем фрагменте — наоборот.
Чтобы наложение было фиксированным и под металл не попадала влага, обрешетка должна быть вымеренной, тогда гофрированная поверхность будет плотно прилегать к брускам.

Перед началом работ по креплению профнастила под обрешетку укладывается паро- и гидроизоляционный слой для защиты чердака от влаги. Шаг обрешетки должен соответствовать местам соединения профлиста с соответствующими брусками. Разные марки профнастила ориентированы на определенный шаг обрешетки, который может быть от 50 см до 1 м. Если используют минимальную толщину оцинкованного металла (0,7), обрешетку делают сплошную.

Способы крепления металлопрофиля к обрешетке

На стыки каждого квадратного метра из листов профнастила потребуется около 6-8 шурупов. Как правило, для крепления металлического профилированного покрытия в комплекте с профлистами продаются специальные шурупы такого же цвета, как и металл. Они имеют резиновую шайбу, которая плотно закрывает отверстие и не дает проникать влаге.

Для установки на крыше кровельного покрытия из оцинкованного металла понадобятся следующие инструменты:

Инструменты для работы с профилированным листом.

деревянные направляющие — устанавливают для транспортировки габаритных листов профнастила на крышу;
шуруповерт со сменным аккумулятором;
дрель;
вырубные ножницы;
электролобзик;
«лыжи» для предотвращения повреждения гофролиста на стыке.

Пользоваться нужно только перечисленными инструментами. Нельзя использовать сварку для того, чтобы соединять стыки элементов. Для подрезания листов не применяют болгарку и резку газосваркой. Это может испортить металлические листы, уничтожить их покрытие. Во время соприкосновения с абразивом происходит нагревание поверхности и разрушается полимерный слой. Металл быстро проржавеет, и кровля придет в негодность. По этой же причине соединение элементов не производится железными гвоздями. В качестве крепежа подходят такие материалы:

кровельные саморезы диаметром 4,8; 5,5; 6,3 мм и длиной 19-250 мм;
комбинированные заклепки;
кровельные шурупы.

Помимо крепления на стыки и самого оцинкованного металла, нужно приготовить набор таких планок, как:

торцевая;
коньковая;
карнизная;
ендова;
разжелобная;
планка примыкания;
«фартук» вокруг печной трубы.

Способ монтажа крыши при помощи шурупов отличается от того, как стыковать саморезами. Под шурупы потребуется предварительно просверлить дрелью отверстия. Их диаметр должен быть на 0,3-0,4 мм больше размера шурупа. Под саморезы профлист сверлить не придется. В остальном стыки соединяются аналогично. Нужно следить, чтобы крепление вошло в деревянный брус строго вертикально. Перекос может повлечь образование отверстия и нарушение герметичности.

Особенности работы с металлонастилом

Профлист с окрашенной поверхностью требует бережного отношения. Полимерное покрытие легко повредить при транспортировке и монтаже. Передвигаться по крыше во время работ нужно по специальным деревянным подмосткам, чтобы избежать деформации. Это относится к листам с небольшой толщиной. Обувь одевают с мягкой подошвой независимо от толщины профнастила.

По окончании работ крышу следует отчистить от мусора и стружки и внимательно осмотреть. Образовавшиеся в процессе монтажа царапины закрашивают специальной аэрозольной краской под цвет профлиста, которую можно приобрести вместе с покрытием. Через три месяца после завершения работ по укладке листов профнастила потребуется подтянуть ослабшие крепления.

Стыки считаются основной частью монтажа крыши. Их уплотнение защитит жилье от проникновения влаги под кровлю. Но чрезмерная защита приведет к скоплению конденсата со стороны чердачного помещения. Чтобы этого избежать, нужно правильно организовать систему вентиляции чердака и выхода пара из помещения под крышей. Ежегодно крышу отчищают от листьев и другого мусора.

Источник: https://masterprofnastila.ru/kreplenie/kak-stykovat-profnastil.html

Как правильно стыковать профнастил на крышу

Стыковка – один из самых ответственных моментов в сооружении любой конструкции из металлических листов. Для забора особенно важен декоративный аспект, потому что только качественный стык обеспечит его привлекательный внешний вид. А для фасада и крыши это важно, чтобы обеспечить герметичность соединения. Технологии стыковки профнастила и металлочерепицы в целом очень похожи.

Технология стыковки профнастила и металлочерепицы на кровле

Вероятность протечки крыша наиболее высока именно в месте стыка. Только правильная стыковка листов металлочерепицы позволит этого избежать. Главным правилом является укладывание листов внахлёст, и нахлёсты при этом выполняются между нижним и верхними рядами, а также между соседними листами в одном ряду – то есть со всех сторон. Таким образом капли воды не могут проникнуть в помещение.

Работает это за счёт поверхностного натяжения: часть воды, стекающей по крыше, затягивается на внутреннюю поверхность металлического листа. Соответственно, чем меньше угол уклона кровли, тем больше должен быть нахлест между верхним и нижним рядом (как минимум 200 мм). А вот между соседними листами достаточно одной волны — вода стекает внутри волн покрытия, и этого вполне достаточно.

Собрать попавшую под края влагу можно при помощи капиллярной канавки, в которую будет стекать вода.

Монтаж начинается снизу, то есть с карнизного свеса: ставится либо левый, либо правый нижний лист – в зависимости от расположения канавки.
Когда края профнастила закреплены, поверх стыка монтируют накладку ендовы.
Там, где она примыкает к покрытию кровли, необходимо обеспечить герметизацию. Иногда она нужна и для вертикальных, и для горизонтальных нахлёстов. В последнем случае это особенно важно при уклоне крыши менее 12° – в этом случае без герметика не обойтись

Если листы состыковались неровно, то нужно аккуратно приподнять один лист от другого, слегка наклонить его движением снизу вверх, и снова состыковать складку за складкой. После этого по верху волн всё закрепляется саморезами.

Стыковка делается достаточно плотно, и для крепления используют специальные саморезы для кровли. Они имеют размеры 4,8х35 мм, покрыты цинковым составом и снабжены уплотнительной шайбой.

В целом, длина зависит от волны листа, но конёк в верхней точке закрепляется изделиями по 80 мм длинной. Расход на каждый метр квадратный покрытия составляет от 7 до 9 штук.

Также в качестве соединительных элементов могут выступать специальные вытяжные заклёпки.

Некоторые ошибки монтажа, касающиеся стыковкли листов профнастила, разбираются в этом видео:

Технология стыковки профнастила на фасаде

Для сохранности нижней части фасада также необходима правильная стыковка профнастила, чтобы вода не могла просочиться и навредить строению. В данном случае саморез ставится в центр первой волны, которая прилегает к профилю, а затем они ставятся через одну-две волны. Качественный монтаж защитит цоколь дома от деструктивных процессов.

Количество и шаг установки саморезов определяют, исходя из нормальных показателей по 6-10 штук на квадратный метр. Дальше листы так же кладутся друг за другом и крепятся они аналогично. В целом, нахлёст, согласно рекомендациям, должен составлять 150 мм. Когда листы установлены, закрываются зазоры в местах примыкания к кровле, проёмы и стыки с кровлей обрамляются специальными угловыми планками.

Если будет необходимо подогнать материал вокруг окон, то рекомендуется отрезать профнастил с добавлением 6-9 мм.

Технология облицовки фасада может предполагать и горизонтальное, и вертикальное расположение листов, но последняя обеспечивает наилучшую герметизацию стыков.

Технология стыковки профнастила на заборе

Правильно выполненная стыковка металлочерепицы или профнастила обеспечит забору привлекательный вид, долговечность и надёжное функционирование. В данном случае листы крепятся к рейкам, а стыковка осуществляется внахлёст одной волны.

Начинать установку листов можно так, как вам удобно, но важно установить самый первый лист так, чтобы были соблюдены и вертикаль, и горизонталь. Затем, по горизонтальному уровню этого первого листа крепятся последующие.
Листу придают нужное положение и придерживают его, закрепляя его к лагам в местах прилегания волн 4-мя саморезами. Когда он таким образом уже зафиксирован, приступают к монтажу следуюшего.
Всё делается внахлест в одну волну, и крепление осуществляется на подъеме волны, то есть шуруп или саморез вкручивается в отверстия верхушек наложившихся друг на друга волн. Для крепления берутся саморезы длиною 35 мм и шагом 500 мм.
Для прикрытия места стыковки двух профлистов можно использовать уголок – он закрепляется на опорном столбе и эффективно выполняет свою функцию.

На самом деле, листы на заборе можно устанавливать и в стыки, но после, места этих стыков необходимо перекрыть нащельниками. И всё же, крепления внахлёст оказываются намного надёжнее, а потому рекомендуются специалистами.

Расчет припусков на стыковку

Для того, чтобы заказать нужное количество материала, необходимо учесть припуски. При этом стоит брать в расчёт тот факт, что стыковка часто осуществляется и по вертикали, и по горизонтали – например, в случае с сооружением кровли. В данном случае особенно важно учесть все нюансы и качественно выполнить работу.

Ширина профлиста обычно колеблется в пределах 80-185 см, но можно выбирать и более широкие листы, если есть возможность доставить такие.

Профилированные листы нахлестываются по последней волне, а это значит, что расстояния между стыками зависят от конкретной марки материала. Если для заборов требуется одна волна припуска, то это и принимается в расчёт.

Многое в данном случае зависит от того, где и как будет происходить монтаж. Например, с кровлей возможны такие варианты:

угол 15° предполагает напуск листов до 200 мм;
при наклоне более 30°, нужный напуск будет равняться 150 мм;
при угле более 30°, напуск на стыки может соответствовать менее 100 мм.

Конечно, уклон зависит также от высоты профлиста, поэтому только после того, как он выбран, можно приступать к окончательным подсчётам.

Источник: https://astprof.ru/advice/kak-pravilno-stykovat-profnastil-i-metallocherepitsu/

Правильная стыковка листов профнастила

Схема обрешетки под профнастил.
