Как правильно вымерить диагональ крыши
Монтаж металлочерепицы – с чем его едят? Монтаж из любого материала кровли, в том числе и монтаж металлочерепицы, будет успешным, если к нему хорошо подготовиться. Укладывать гидро- и ветрозащитную мембрану нужно на стропила в горизонтальном положении, работу начинают от карнизов. Используемый гидроизоляционный материал выступает с торцов и у карнизов на 200 мм за край стены. Мембрану прикрепляют к стропилам с помощью скоб. Высокое качество материалов и соблюдение технологии при монтаже металлочерепицы являются гарантом долговечности и прочности кровли.
Расчет стропила обычно производят, когда проектируется крыша, учитываются ее формы и ветровая и снеговая нагрузки, имеющие место в каждом регионе. Сила ветра и тяжесть от снега на кровлю в средней полосе России равна 200 кг/м 2 . Известно, что правильный расчет стропила обеспечивает качество и надежность крыши, и ошибаться в расчете стропила недопустимо.
Для металлочерепицы рекомендуется выдерживать между стропилами расстояние 600-900 мм. Если это расстояние увеличивается, для обрешетки используют поперечные доски, желательно, чтобы сечение досок было большим. Применяют стропила (сечением 150×50 мм либо 100×50 мм).
В боковой части стропил делают небольшие отверстия (диаметром 2-2,5 см), с шагом 30 см. Стропила находятся в верхней части кровли. Таким образом будет создана дополнительная горизонтальная (межстропильная) вентиляция. Важно то, что кровля будет непременно утепляться.

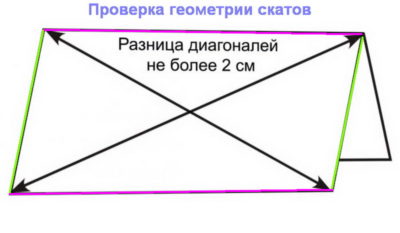

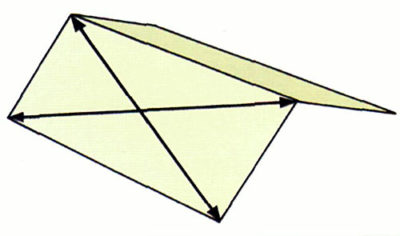

Прежде всего, проверяют длину диагоналей скатов крыши. Условия монтажа кровли, предусматривает, чтобы она -кровля обязательно была прямоугольной. Проверяют также ровность скатов, переломов скатов и конька карниза многоскатной кровли..Если появится необходимость, крышу выравнивают и только тогда приступают к дальнейшему монтажу. Приемлем минимальный уклон крыши — не менее 14°. Это помогает лучшему стоку влаги, способствует ее надежности и долговечности.
Конструкция стропильной системы. Мы уже говорили, что допустимое расстояние
между стропилами должно быть 600 – 900 мм. При монтаже кровли это весьма важно учесть! Если расстояние увеличивается, то увеличивается и сечение поперечных досок для обрешетки.
Соответственно конструкции стропильной системы, брус для стропил выбирают размером, не менее 150х50 мм. Когда между стропилами укладывают утеплитель, то, как правило, реализуют нужное для этого пространство. Кроме того, рекомендуетсяоставлять некоторый зазор между гидроизоляцией и утеплителем, что создаст условия для лучшего проветривания и защиты утеплителя от влаги.
Конструкция стропильной системы прописывает монтаж ендов, обрешетки, торцевых и карнизных реек и коньков. Если шаг стропильных ферм кровли равен 900 – 1200 мм, то в качестве обрешетки используют доску 30х100 мм. А нижняя рейка на обрешетке должна была толще обычной — на 10 мм.
Обрешетку монтируют под листы кровли, работу обычно начинают от карниза. Монтаж металлочерепицы на многоскатной кровле начинают именно с карниза. Это важно, потому что многоскатная кровля имеет ступенчатые карнизы, и поэтому нелегко добиться совмещения профильного рисунка.
Длина волны металлочерепицы влияет на шаг обрешетки. Затем монтируют торцевые рейки. Они выступают над стропилами примерно на 40 мм. Этот показатель равен высоте гребня листа металлочерепицы. Рейки на карнизе крепят непосредственно к торцам стропил. Карнизные планки прибивают ещё до начала укладки металлочерепицы, делают нахлест (100 мм) и крепят их на саморезы.
Лариса Георгиевна Баканова
У меня дом в деревне в Волховском района. Нужно было сделать ремонт крыши и установку водосточных труб и желобов.
Обратилась в компанию «Верх Строй». Оперативно выехал замерщик на объект, сделал все нужные замеры. На слудующий день готов был договор и смета. Материал доставили качественный в срок. Работу сделали быстро, мастера-кровельщики замечательные, руки «золотые», профессионалы, общаться было легко, конструктивно решали все вопросы. Работа с оцинкованным железом сложная, сделали идеально, я очень довольна, крыша красивая, водостоки прекрасно смотрятся. Я очень довольна. Всем рекомендую эту фирму.
С уважением Л.Г Баканова 05.06.2013г.
Ленинградская область, Волховский район, д.Селиверстово, частный дом
Галкин Петр Иванович
Для реставрации-замены кровли дачного дома обратился в «Верх Строй» (информацию и отзывы о них нашел в Интернете).
Работы по ремонту кровли удались. Отношение бригады рабочих к исполнению договорных обязательств и качество выполненных работ на хорошем уровне. Спасибо!
ЛО, Всеволожский р-он, пос. Приютино, Садоводство «Гранит», дачный дом
Андрей Анатольевич Мищенко
Обратились в компанию «Верх Строй» по поводу экстренного утепления крыши. Работу выполнили быстро и качественно и сдали в срок, как и договаривались. Бригада работала русская. Общение деловое и вежливое. Всем кто ищет настоящих профессионалов, рекомендую эту компанию! Большое спасибо!
Ленинградская область, р-н Приозерский, п.Торфяное, частный коттедж
Председатель правления ТСЖ «Графтио» Ищенко Светлана Николаевна
В сентябре 2012г., в ТСЖ «Графтио» появилась необходимость в ремонте мягкой кровли на площади 70 м.кв. Рассматривали 6 (шесть) подрядных организаций, в т.ч. «Верх Строй».По нашей просьбе к нам на объект выехал Мастер Черных В.Ю. На месте была проведена экспертиза кровли и оперативно составлено коммерческое предложение, которое нас полностью устроило.Непосредственно кровельными работами руководил Покня И.М.Работы выполнены в полном объеме, быстро и качественно. Больше протечек не наблюдается.
Наше ТСЖ приносит благодарность компании «Верх Строй» и мы надеемся на дальнейшее сотрудничество.
Многоэтажный жилой дом, Санкт-Петербург, улица Графтио, д.3
Тумилянис Андрей Владимирович
Спасибо, за обслуживание. Протекала крыша. Отремонтировали наплавляемым материалом Технониколь. На старую битумную черепицу, наплавили новый слой 130 м2. Очень оперативно. Общаются вежливо. Пунктуальность — супер! Все хорошо, спасибо за работу!11.10.2012г.
Ленинградская Область п. Володарский, частный коттедж
Наталья Анатольевна Лобасова
Работу мастеров компании «Верх Строй» я оценила на 5 +. Работали быстро (два дня), качественно, аккуратно. Я очень довольна, произведенной работой. Приятные в общении. Работают в любые погодные условия. Мастеров лучше я, думаю, что не нашла бы.
Покрытие крыши ондулином 85 м2.
м-н. Берндгардовка, дачный дом.
Ремонт крыши (кровли) контейнера выполнен без замечаний и в срок. Претензий по качеству не имею.01.09.2012г.
Чудиновских В.А. Механик «Амрон»
Малышева Надежда Викторовна
В августе 2012г. Обратились в фирму «Верх Строй» по поводу ремонта крыши дачного дома, войдя на их сайт и выслав предварительную заявку. Хотелось найти грамотных специалистов. Все что нам предлагали до этого, настораживало непрофессиональным подходом. В первый же рабочий день позвонил менеджер компании и ознакомил со стоимостью работ и выслал договор. На место оперативно выехал Мастер, учел все наши пожелания и профессионально и ненавязчиво посоветовал нам откорректировать их. Мы все решили на месте. На следующий день новый договор был готов.
Компания оперативно закупила и доставила материал. Профессиональная русская бригада в срок и качественно выполнила демонтаж шифера, ремонт обрешетки, монтаж металлочерепицы, монтаж водостоков и аккуратно складировала отходы.Работать пришлось в дождливый период, но порадовало особенно, то что компания укрывает дом в любую погоду на ночь тентом, снимая любое напряжение с заказчика. Мы остались довольны.С уважением, Малышева Н.В
Дачный кооператив г.Сосновый Бор.
Алексей Александрович Ширяев
Обратился в компанию «Верх Строй», перекрыть кровлю дачного дома 237 м2. Очень доходчиво и конструктивно объяснили возможные виды работ. Вместе с мастером мы выбрали наиболее оптимальный с точки зрения «цена-качество» вариант работ.
Всю организационную работу, согласование и доставку материала компания «Верх Строй» взяла на себя.Работа по монтажу кровельного покрытия проведена в согласованные сроки.Грамотные специалисты и руководитель нацелены на результат и на то, чтобы их работа обязательно понравилась Заказчику.
Огромное спасибо!
Замена старого шифера на битумную черепицу на даче пос. Концы ЛО
Частный дом, п. Лужки ЛО
Садоводство «Движенец» Кировского района ЛО
Как рассчитать и вывести диагональ фундамента
Чтоб правильно рассчитать и выставить диагональ фундамента или опалубки фундамента #8212; очень хорошо нанять спецов. Но если вы уже несколько раз видели передачу #171;квадратный метр#187;, несколько раз слышали разговор о том как надо строить, а еще кучу анекдотов о строительстве? #8212; другое дело. Это и дает нам #171;полное право#187; предполагать, что мы сами справимся с таким простым делом, как углы и диагонали опалубки фундамента. Именно такого высокого мнения о себе каждый, кто планирует строить баню своими руками (Ха-ха!)
О начале разметки и проектирования фундамента и опалубки я писал в статье Монтаж опалубки ростверка фундамента. На момент вбивания кольев и установки внешних досок опалубки я уже проверял длину диагонали. Все сходилось до миллиметра. Это самое главное условия получения прямых углов сруба бани. Но после первой разметки были манипуляции с установкой дна ростверка, монтаж внутренних щитов опалубки, доделывание опалубки столбиков от уровня земли до дна будущего фундамента. Конечно же, я очень старался чтоб ничего не сдвинуть, и колья вбивал глубоко.
Но как и во всякой стройке, случился перекосяк. Это не так страшно, как если бы я этого не заметил или я об этом не знал. Поэтому я перед укладкой арматуры решил опять проверить диагонали. Разница получилась в 2 см. Вот и хорошо, что обнаружилось до заливки бетона.
Как вывести диагональ опалубки?
Для упрощения постройки правильной опалубки я делал длину стенок абсолютно равной. Поэтому перекос может получиться только в виде ромба. На рисунке умышлено увеличена степень перекоса опалубки для наглядности.Для исправления ситуации поступили так:
- ослабил поочередно крепление вертикальных кольев в земле и щитов опалубки;
- сместил первый столбик в противоположную сторону на половину расстояния #171;С#187; и закрепил его к щитам в новом месте крепления;
- сместил второй столбик в противоположную сторону на половину расстояния #171;С#187; и закрепил его к щитам в новом месте крепления и так далее;
- зная длину диагонали. натянул ленту рулетки от угла до угла до точки #171;Z#187; #8212; диагональная желтая линия. Северный щит опалубки смещал в направлении большой стрелки до пересечения края опалубки с отметкой на рулетке в точке #171;D#187;, которая соответствовала длине диагонали;
- в таком положении и фиксировалась опалубка к кольям забитым в землю.
Такое комбинированное перемещение одной из сторон опалубки (северной на рисунке) не было слишком трудном, поскольку колья и первоначальное расположение опалубки соответствовали правильному положению. Поэтому смещение диагонали было минимальным и усилия по #171;корректировке#187; положения щитов не вызывали механического напряжения и усилий.
Способ установки углов по равным диагоналям можно использовать только при условии равенства сторон. Равенства диагоналей будет достаточно!
Для сторон опалубки с большим размером возможно применить правило #171;золотого#187; треугольника. Если такой треугольник, согласно теореме Пифагора, имеет стороны 3, 4, то гипотенуза равна 5 единицам. Таким образом, достаточно отмерить на сторонах опалубки части кратные 3 и 4 у вершины прямого угла и тогда расстояние между контрольными точками будет 5 частей! Это и будет гарантией прямых углов и равенства диагоналей!
Для осуществления правильного планирования монтажа опалубки очень рекомендую использовать метод обноски, который позволяет в любое время монтажных работ производить сверку углов, снимать и повторно устанавливать шнуры периметра фундамента.
Перед заливкой фундамента не поленитесь еще раз проверить диагонали. Это лишним не будет! Бетон невозможно легко и быстро поправить. Ошибки исправлять очень дорого и долго. Фундамент для сруба имеет больше требований к качеству чем фундамент для каменного дома. Раствором уже ничего не выровнять!
Не забудьте перед заливкой смазать опалубку для ее легкого демонтажа!
Источник: https://umnijesovety.ru/kryishu/kak-pravilno-vymerit-diagonal-kryshi.html
Возведение крыши дома своими руками
Завершающий этап строительства дома включает в себя окончательный выбор кровельного покрытия и его установку. Чаще всего возведение крыши доверяют специалистам, поскольку этот вид работы наиболее ответственен и небезопасен. На сегодняшний день металлочерепица стала популярным в частном домостроении видом кровли. Простота ее монтажа позволяет самостоятельно покрыть крышу, что значительно экономит средства.
Металлочерепица для простой конструкции крыши
Покрывать металлочерепицей лучше всего крыши со скатом, когда уклон наклона не меньше 14 градусов. Предпочтительно, чтобы крыша была геометрически простой, так как не придется разрезать сам материал и не останется невостребованных обрезков.
Зачем лишние траты, когда делаем крышу сами и для себя?
Приобретая нужное количество металлочерепицы, необходимо:
- точно измерить крышу;
- важно, чтобы лист был на4 смдлиннее крыши, чтобы его конец перекрыл карниз; подобное расположение позволит создать вентилируемое пространство на коньке;
- необходимо тщательно замерить параметры будущей крыши, в том числе – и по диагонали;
- до того, как начать крыть крышу, полезно убедиться, что она не имеет неровностей;
- если они есть, а выровнять не представляется возможным, можно уложить черепицу так, чтобы нижний край самой обрешетки совпадал полностью с линией свеса листа.
Устанавливать крышу своими руками невозможно без специального инструмента:
- ножниц по металлу,
- электродрели,
- болгарки,
- ножовки.
Начинать надо с установки стропильной системы. Стропила представляют собой балки и служат каркасом для будущей крыши. По установленному стандарту, стропильная система обеспечивает давление в200 кгна квадратный метр.
Совет. Независимо от характеристики самого кровельного материала это требование обязательно, чтобы крыша смогла выдерживать напор ветра, вес выпавшего снега.
- Перед началом монтажа стропильной системы производится стяжка несущих стен.
- Потом укладывается гидроизоляция, продольный брус и лежень.
- Из подкосов, прогонов и стоек собирается подстропильная опорная система.
- Дальше идет установка самих стропил, начиная с крайних, заканчивая промежуточными.
Хорошим подспорьем может служить видео как сделать крышу своими руками. На голый стропильный «скелет» никакая кровля не укладывается: необходима обрешетка.
Ее делают из различных материалов, чаще всего – из дерева. Деревянные доски гвоздями крепятся к стропилам. Параметры досок обрешетки зависят от материала, который будет использоваться для кровли.
Для крыши из металлочерепицы требуется основа из доски сотки. Толщина рассчитывается индивидуально, но крайние длинные доски, обычно толще на 10 мм.
Исходя из значения поперечного шага профиля (350-400 мм) рассчитывают расстояние меж досками. Доска, выходящая за карниз, а также следующая за ней, располагают с шагом меньшей величины (300-350 мм).
Особенности обкладки двускатной крыши
К обрешетке крепятся листы металлочерепицы.
Совет. При обкладке двускатной крыши, следует начинать с торца, а в случае шатровой крыши, начинают с самой высшей точки, постепенно спускаясь вниз.
- Металлочерепица всегда укладывается внахлест, предыдущий лист покрывается другим листом сверху.
- Между собой листы металлочерепицы скрепляются с помощью саморезов, потом — к коньку при помощи шурупов.
- Торцевые планки устанавливаются снизу вверх по фронтальным поверхностям крыши, а концы листов металлочерепицы накрываются.
- Торцевые планки крепятся саморезами, которые прикручиваются к обрешетке и волнам (крайним) листа черепицы.
- Когда будут установлены торцевые планки, устанавливают коньковые, которые крепят в верхней части каждой второй волны металлочерепицы. Они отвечают за фасад дома. Эти элементы так же привинчиваются шурупами.
- После того, как планки установлены по длине, нахлест по ширине составляет примерно10 см.
- В местах примыкания скатов осуществляется монтаж ендовы. Их – два экземпляра, нижняя ставится сверху планки карниза, прямо на обрешетку, а та, что сверху – поверх волны листа черепицы.
- Далее проводится монтаж труб и сливов желобов.
Кто интересуется, как сделать крышу дома своими руками – видео демонстрирует схему, предложенную производителями. Нужно помнить, что крюки для монтажа системы необходимо прикреплять к обрешетке еще до начала монтажа металлочерепицы.
При желании можно установить громоотвод.
Крыша из обычного шифера
Для тех, кто хочет разобраться в том, как крыть крышу, не менее интересна более привычная технология – укладка шифера. Ее охотно используют, когда нужна построенная крыша массандра своими руками.
Крыша из стандартного шифера заранее покрывается акриловой краской специально для окраски шифера. Без этого он будет активно впитывать влагу и со временем разрушится. В чистом виде шифер может держаться 15-20 лет. Покрашенный шифер в 3-5 раз прочнее и долговечнее.
Почему? Когда намокший шифер подмерзнет, то вода в микротрещинах расширит их и постепенно разрушит структуру шифера. Покрашенный материал защищён от воды в микротрещинах (они заполнены краской). Осматривать крышу из шифера достаточно раз в два-три года, по мере необходимости подкрашивая.
Для этих целей нужно позаботиться о безопасном доступе на крышу, необходим так называемый трап для крыши.
В современном доме каждый скат покрывают тремя рядками шифера. Средний ряд начинается от края не с целого, а в пол-листа шифера (разрезанного по длине).
Если стыковать другим способом, то 4 листа шифера ложатся углами друг на друга. Собравшись в одну точку, они образуют видимые щели и создадут непрочное соединение.
Не ищите инструкции как сделать крышу своими руками — видео демонстрирует как рассчитать количество шифера на дом и сколько из них необходимо разрезать. Режут шифер болгаркой, эта работа занимает час времени.
Один лист разрезается пополам – из расчета по 4 волны в половинке (шифер восьмиволновой). Два листа разрезаются так, чтобы образовались части из 5 волн и 3 волн. У частей с 5 волнами по краю должна присутствовать маленькая волна.
У заводского шифера последняя волна меньше, чем остальные – она предназначена специально для стыковки. Когда имеет место совмещенная крыша, то также шифер стелют таким образом, что маленькая волна остается присоединении под большой последующего листа (маленькая+маленькая не годится).
После разрезания получится 6 частей шифера: два 5-ти волновых (с них начинают покрывать средние ряды), два в четыре волны (они заканчивают покрытие средних рядов) и два в три волны (запасные).
Прикрепляется шифер кровельными саморезами поверх волны (если прикрепить внизу волны, вода станет затекать под крышу). Саморез входит в центр (или чуть выше) доски обрешётки. Победитовым сверлом Д 6-7 ммпросверливается отверстие в шифере под вкручиваемый саморез. Строители могут пробивать шифер гвоздём, что создает множество микротрещин (это станет причиной разрушения через 2-3 года всего шифера).
Совет. Недооценивая важность обрешетки, некоторые строители пытаются на ней экономить, используя некачественную древесину. Бруски обрешётки превращаются в труху, перестают держать шифер, и весь скат может съехать. Выбирать бруски обрешётки необходимо с повышенной тщательностью.
Если вы просматриваете обучающие материалы, как поставить крышу – видео обратит ваше внимание на то, в какую сторону нахлёст у шифера и листов из металла коньковой полосы.
Совет. Выбирают ту сторону, куда чаще всего дуют ветра. Если не учесть это направление, то в дождь при сильном ветре вода набирается в пространстве между листами, и приводит к постоянному намоканию обрешётки.
Шифер удобно крепить, начиная с верхнего ряда. Верхний край ряда шифера привязывается разметочной нитью к крайним стропилам, потом размечается нижний край.
Пример укладки крыши шифером
Верхние края обоих скатов двускатной крыши находятся на одной высоте и не мешают друг другу. Между скатами крыши расстояние между краями самых верхних листов шифера должно быть выдержано от 100 до 200 мм.
При изучении, как сделать крышу дома видео уроки просто необходимы. Они иллюстрируют все возможные при строительстве ситуации и помогают найти правильное решение.
- Допустим, ветер обычно дует справа, значит нужно крыть крышу слева.
- Самый первый блок покрашенного шифера крепят к обрешётке саморезом, который вкручивается в центр листа.
- После этого закрепляется центр левого края следующим саморезом.
- Накладывается второй лист в верхнем ряду на крайнюю волну листа предыдущего и крепится к обрешётке саморезом.
- Все последующие листы шифера в верхнем ряду закрепляются также. Лист шифера держится сначала на одном саморезе.
- С половины листа из 5 волн крепится второй ряд шифера. Чтобы закрепить эту половину листа, она подсовывается под первый лист в верхнем ряду, с нахлестом 100-150 мм. ).
- Закрепляется шурупами центр левого края.
- Далее одним саморезом соединяется первый лист в верхнем ряду с первым листом второго ряда. Нужно высверлить сквозное отверстие двух листов шифера (левый-верхний нижнего и левый-нижний угол верхнего). При нахлёсте в150 ммотступ для вкручиваемого самореза равен75 ммили половине нахлёста.
- Второй блок среднего ряда накладывается на крайнюю волну (малую) первого блока второго ряда и подсовывается на150 ммпод первый и второй блоки шифера в верхнем ряду. Вкручивается саморез в центре второго блока уже среднего ряда.
- 10. Теперь необходимо скрепить одним саморезом уже 3 листа шифера. Вкручивается саморез сквозь три листа в обрешётку и укладывается третий лист среднего блока.
- 11. Дальше – та же схема. Последним ставится пол-листа с 4 волнами.
- Третий ряд кладётся подобно, разница только в том, что начинаем укладку с целого листа.
- Низ в третьем ряду крепится саморезами.
- Другой скат двускатной крыши стелется уже справа, чтобы нахлёст листов шифера был в одну сторону на обоих скатах.
- После этого, устанавливается коньковая полоса.
Совет. Для изоляции крыши от дождя и снега запениваем стыки листов шифера, а также волны шифера, чтобы снег не скапливался между кладкой шифера и полосой на коньке.
Источник: https://krovlyakryshi.ru/obsluzhivanie/ustroistvo/vozvedenie-kryshi-186
Как правильно выставить диагональ крыши. Нарушение геометрии кровли, крыши
При существующем многообразии кровельных материалов монтаж крыши, как правило, происходит по одной и той же схеме, объединенной несколькими основными правилами.
После установки лежня приступают к креплению стоек, которые должны иметь одинаковый размер по высоте и быть закреплены строго по отвесу в поперечном и продольном направлениях, после чего в них должен быть уложен прогон. После этого можно приступить к , которые должны быть установлены между прогоном и лежнем ветровых подкосов.
Установка стропил и обрешетки
Для устройства стропил и обрешетки понадобятся некоторые материалы и набор инструментов.
Необходимые материалы:
- стропильный брус;
- доска для мауэрлата, лежня;
- дюймовая доска или брус для обрешетки;
- утеплитель;
- паро- и гидроизоляция;
- скобы, гвозди;
- антисептик для обработки дерева, кисть, валик.
Схема монтажа стропильной системы: А – узел крепления стропил к мауэрлату, крепления кобылок; Б – общий вид правильно выполненных стропил; В – растяжка и подкос; Г – правильное крепление конька; Д – крепление к подкосу; Е – стропила в сборке.
Необходимые инструменты:
- рулетка;
- уровень, отвес, шнур, угольник;
- ножовка, электрическая пила, лобзик;
- молоток, гвоздодер, топор, кусачки;
- страховочный пояс и веревка.
Стропила должны быть установлены на одинаковом расстоянии друг от друга, оно называется шагом, а рассчитывается путем деления длины дома на их количество. Например, при длине стены 8 метров и через м их понадобится 9 штук на каждую сторону. Крайние стропила кровли устанавливаются по водяному уровню по отношению друг к другу, а те, которые находятся между ними по натянутому шнуру.
Собирать треугольную схему с лучше внизу на земле, потому что такую конструкцию тяжело собрать в вертикальном положении, их лучше устанавливать в собранном виде. Благодаря одинаково собранной форме стропильных ферм, выставленным по отвесу и точно установленным прокладкам, строго по уровню, горизонтальное положение конструкции получается без особых усилий.
Обрешетка кровли может быть сплошной, выполненной из дюймовой доски или бруса сечением 50х50 мм, который устанавливается в местах стыка кровельного материала. В зависимости от его длины, рассчитывается необходимое количество бруса между стыками. Лишнюю, торчащую по торцам дома обрешетку обрезают на одинаковом расстоянии от крайних стропил, оставляя края выступать по 10 см за них, образуя свободный свес для кровельных материалов. По сплошной обрешетке можно разложить рулоны рубероида или паронепроницаемой пленки.
Расчет и укладка кровельного материала
Расчет необходимого количества того или иного вида материала для устройства кровли производится путем замера и вычисления площади скатов, например, при длине 8 м и ширине 3 м площадь ската составит 24 м. Таким образом, учитывая нахлест, можно установить точное количество листов, необходимых для покрытия крыши дома. Если накрывать крышу профлистом длиной 3 м и шириной 1 м 15 см, то понадобится 8 таких листов.
Вне зависимости от того, какой кровельный материал выбран, порядок его укладки начинается снизу вверх, как бы навстречу потокам воды, в одну сторону нанесенной на нем маркировки. При укладке асбестоцементного шифера на стыке четырех его углов необходимо два нижних накрываемых угла откусить, это делается для того, чтобы зимой снег не скапливался на чердаке и весной не заливало талой водой верхний этаж. В основном кровельные материалы крепятся с помощью гвоздей или саморезов, часто они красятся под цвет покрытия и имеют уплотнительную резинку.
После окончания этих работ устанавливается конек и делаются примыкания вокруг труб или смотрового окна, если оно предусмотрено конструкцией кровли. обычно отделываются сайдингом или другим выбранным материалом. При проведении работ не стоит забывать о безопасности, необходимо использовать монтажный пояс и специальную проверенную веревку, можно сбить ходовой трап, по которому легко передвигаться.
С учетом всех технологических особенностей прослужит без затрат на ее ремонт и эксплуатацию на протяжении многих лет. Работы по ее устройству лучше всего доверить профессионалам, знающим все тонкости.
От высоты расположения конька крыши зависят эстетические показатели, архитектурная специфика и технические характеристики дома. Крайне важно при разработке проекта грамотно определить правильный размер конструкции.
Для получения идеального результата мы предлагаем вам сегодня разобраться как рассчитать высоту конька двухскатной крыши, и каким методом лучше пользоваться в самостоятельных вычислениях.
Коньком называют горизонтальное ребро двухскатной крыши, образованное в месте соединения вершин ее наклонных плоскостей.Высоту конька без малейших сомнений отнесем к наиболее значимым параметрам, задающим пропорции крыши.
Как занижение, так и завышение ее может привести не только к нарушению архитектурной картины, но и к проблемам в эксплуатации. Горячее желание владельца дома воплотить собственные идеи нередко идет в разрез с техническими предписаниями, ознакомление с которыми поможет избежать серьезных ошибок.
Для того чтобы процесс исследования изучаемой величины был проще и понятнее представим будущую крышу в форме равностороннего треугольника. Это самый распространенный вариант. Кроме него есть асимметричные двухскатные крыши с различающимися по площади скатами.
Однако угол наклона обоих конструктивных составляющих чаще всего равен, потому высота конька вычисляется по стандартной схеме.
Равносторонний треугольник разобьем для удобства на две симметричные части. Проходящая от вершины треугольника до его основания линия – ось симметрии представленной нами фигуры, она же катет прямоугольного треугольника и высота конька.
Ориентир №1: Атмосферные явления
С климатической данностью спорить бессмысленно, необходимо подстраиваться под ее непреклонную диктовку и приспосабливаться. К атмосферным явлениям, оказывающим влияние на выбор высоты конька, относятся:
. В областях, погодные условия которых отличаются частыми порывистыми ветрами, принято сооружать пологие и низко-скатные кровельные конструкции с углом наклона до 10º. В регионах со слабыми и умеренными ветрами высота конька может быть любой.
Источник: https://lestorg32.ru/okna-i-otkosy/kak-pravilno-vystavit-diagonal-kryshi-narushenie-geometrii-krovli/
Как выровнять обрешетку на крыше — Кровля и крыша
Невозможно обустроить кровельную систему без обрешетки, укладка которой проводится поверх стропильных ног. Она служит местом непосредственного крепления финишной обшивки крыши.
Из чего состоит крыша
Благодаря крыше здание не только получает оформленный внешний вид: на нее также возлагается защитная функция по недопущению попадания внутрь перекрытий дождя, снега, жары и холода. Кроме того, благодаря крыше заметно уменьшается воздействие сточных вод на стены и цокольные поверхности, чем существенно увеличивается срок их службы. Чаще всего на кровле здания имеется 2 или 4 ската: при чем вторая конструкция предполагает несколько вариантов обустройства.
В состав обычной двускатной кровли входит:
- Стропила. Для соединения этих вертикальных или горизонтальных опор обычно применяют угловое соединение, оснащаемые болтами и скобами.
- Мауэрлат. Этот брус расположен в горизонтальном положении. Он опирается на отдельные элементы стропилин.
- Свесы. Так называют нижние участки стропилин.
- Конек. Располагается сверху конструкции, в районе смыкания стропилин.
- Обрешетка, контробрешетка. Базовые детали, обеспечивающие укладку кровельных материалов и утеплителя.
- Гидроизолирующие и утепляющие материалы. С их помощью обустраиваются теплые чердаки.
- Кровельный настил. Может быть жестким или мягким.
В целом кровлю разделяют на холодный и теплый подвиды. Первый вариант предусматривает укладку термоизоляции в чердачном пространстве: кровля в такой схеме не утепляется. Второй способ предполагает укладку утеплителя и гидроизоляции. В основном такой подход применяется для оформления мансардных жилых этажей.
Предназначение обрешетки в кровельной системе
Благодаря обрешетке достигается решение следующих задач:
- Происходит надежное крепление материалов кровли.
- Пространство между крышей и утеплителем в таком случае хорошо вентилируется: особенно это важно для сопредельных участков теплых и холодных кровельных слоев.
- Слой утеплителя и гидроизоляции удобно фиксировать на обрешетку крыши.
- Стропильная система получает защиту от чрезмерной нагрузки в случаях выпадения обильного снега.
Какие инструменты и материалы понадобятся
Перед тем, как делать обрешетку на крыше, следует заготовить такие инструменты и материалы:
- Деревянный брус первого сорта длиной 6 м, без сучков и прочих дефектов. Сечение выбирается в зависимости от того, какой финишный материал будет применяться. Под металлочерепицу понадобятся изделия сечением 50х50 мм, металлическая кровля обустраивается брусом 60х40 мм. Керамическую черепицу укладывают на брус с квадратным сечением 75х75.
- Обрезная доска 25х100 мм длиной 6 м. Небольшие изъяны в виде редких сучков тут допускаются. Отдельные случаи предполагают замену досок на ОСП плиты, фанеру или панели ДСП.
- Ножовка, бензопила.
- Монтажная пена.
- Молоток, перфоратор.
- Болты с гайками больших размеров. Крепление также осуществляется скобами и гвоздями.
- Строительный уровень, рулетка.
Разновидности кровельной обрешетки
Изучая вопрос, как правильно делать обрешетку крыши, важно знать о наиболее популярных конструкциях системы. Выбор подходящего варианта обрешетки напрямую зависит от используемого кровельного материала.
Встречаются два основных вида обрешетки:
- Сплошная. При укладке брусьев предполагается наличие зазора в 10 мм. Конструируют сплошную обрешетку обычно под мягкую черепицу, рулонную укладку, плоский шифер или металлическую черепицу. Для придания кровле дополнительной надежности применяется фиксация конструкции поверх карнизных свесов, а также на участках примыкания скатов. Делая выбор в сторону этой обрешетки, нужно приготовиться к значительному расходу материала.
- Разреженная. Зазор между брусом в этом случае может достигать нескольких сантиметров, что очень удобно для укладки натуральной черепицы, металлических листов и волнового шифера.
Монтируем кровельную обрешетку своими руками
После того, как стропильная система полностью обустроена, проводится внимательный замер крыши. Делают это при помощи веревки, что упрощает обмерку диагоналей. При сопоставлении двух показателей желательно, чтобы они не отличались друг от друга более, чем на 20 мм. В случае превышения этого допуска последующая работа может натолкнуться на определенные сложности. Далее проводится укладка пароизоляции и утеплителя, в виде минеральной ваты или другого подходящего материала.
Источник: https://krovlyaikrysha.ru/kak-vyirovnyat-obreshetku-na-kryishe.html
Как вывести диагональ крыши
«Как крыть крышу металлочерепицей видео» является сегодня одним из наиболее популярных запросов на строительную тематику в интернете, что не удивительно, учитывая востребованность данного кровельного материала.
Тем не менее, видеоматериал способен дать лишь наглядное представление о данном процессе, упуская при этом львиную долю деталей и подводных камней монтажа. Данную статью мы постараемся представить читателю в виде обширной, подробной инструкции по укладке черепицы и уделить внимание каждому возможному нюансу, с которым на практике может столкнуться неопытный монтажник.
Устройство обрешетки
Перекрытие крыши металлочерепицей, как правило, начинают с установки обрешетки – основания для кровельного материала.
При этом первым делом приступают к оформлению карнизного свеса, ведь именно линия расположения этого кровельного элемента служит базовой и отправной точкой для монтажа всей системы обрешетки.
Что касается основания под саму обрешетку, то в качестве нее выступает стропильная система крыши, оптимальный шаг стропильных ног которой колеблется в пределах 60-90 см. Материалом для стропил обычно выбирают деревянный брус сечением 50*150 мм.
При устройстве контробрешетки под металлочерепицу и обрешетки обычно используют доски сечением не менее 25*100 мм. Обрешетку прибивают к стропилам, используя оцинкованные гвозди 100 мм длиной.
«Крыша: металлочерепица в составе кровельного пирога монтируется по следующей схеме»
Первую доску обрешетки прибивают заподлицо вдоль свеса. По толщине первую доску выбирают большей на 10-15мм в сравнении с остальными планками обрешетки либо же используют под обычную доску подкладку соответствующей толщины.
Целью этого является компенсация разницы в уровнях точек опор листов первого ряда металлочерепицы со всеми последующими.
Крыть крышу металлочерепицей следует на обрешетку, шаг которой в зависимости от типа покрытия может равняться 350-450 мм, тогда как расстояние между первой (примыкающей к краю карниза) и второй досками устраивают на 50 мм меньше общего.
В качестве контробрешетки служат брусья, укладываемые вдоль стропил, сечением 25-50 мм. Всю разметку выполняют рулеткой от единой базовой линии.
По окончанию монтажа системы обрешетки прикрепляют коньковые и торцевые планки. При установке торцевой планки ее поднимают выше общего уровня плоскости обрешетки на высоту профиля металлочерепицы.
Для достижения надежности крепления коньковой планки по обе стороны от конька устанавливают дополнительные доски того же сечения, что и остальные доски обрешетки.
Устройство подложки под металлочерепицу
На вопрос о том, как правильно покрыть крышу металлочерепицей, можем ответить, что при обустройстве теплой кровли в обязательном порядке необходим настил паро- и гидроизоляционных пленок.
Устанавливая кровельный утеплитель, от помещения, помимо отделки, его необходимо отделить парозоляционным слоем, поскольку это предупредит намокание утеплительного материала под действием внутренних факторов помещения.
Что касается влагоизоляции с наружной стороны кровельного пирога, то здесь данную функцию берет на себя гидроизоляционная мембрана, которая призвана обеспечивать защиту утеплителя от конденсата, скапливающегося на внутренней стороне покрытия из металлочерепицы, и других возможных протечек.
Кроме того, специальные гидроизоляционные мембраны не препятствуют выходу влаги, возможно уже попавшей в утеплитель.
Данные слои обеспечивают сухость теплоизоляции, которая при намокании практически полностью (более чем на 90%) теряет свои полезные свойства.
Гидроизоляцию монтируют одним из двух методов:
- Раскатыванием рулонов пленки параллельно карнизу. В этом случае ее монтируют до устройства обрешетки со специально предусмотренным провисанием.
Полосы пленки стелют внахлест не менее 10 см. Для обеспечения вентиляции между пленкой и черепицей крепление пленки осуществляют посредством надстропильной контробрешетки. - Укладкой пленки перпендикулярно карнизу. При этом гидроизоляционный материал кладут на уже готовую обрешетку и крепят в натяг. Нахлест между полосами материала также не должен быть меньше 10 см.
Устройство гидроизоляции первым способом
После грамотной укладки всех предшествующих слоев кровельного пирога, смело кроем крышу металлочерепицей.
Укладка металлочерепицы
Прежде чем монтировать кровлю, крышу проверяют на предмет возможных перекосов. По необходимости дефекты устраняют, а также выполняют проверку правильности формы и геометрических размеров крыши.
При этом производят замеры диагоналей скатов. Возможные перекосы также подлежат исправлению.
Итак, кроем крышу металлочерепицей своими руками по следующим правилам:
- Минимальный уклон кровли из металлочерепицы должен составлять 14 градусов.
Если расстояние от карниза до конька ската находится в пределах 6м, то настил может быть выполнен в один лист, если же данное расстояние превышает 6 метров, то рекомендуется стелить покрытие в два листа с нахлестом между ними в 10 см.
- Как правило, производят предварительный расчет количества листов материала, а также их размеров, после чего передают заказ фирме-продавцу, а последняя согласно полученным данным подготавливает и поставляет уже готовые к монтажу материалы.
Пример расчета количества листов металлочерепицы
- Кровля крыши металлочерепицей своими руками предполагает демонтаж прежнего кровельного покрытия.
- Перед началом кровельных работ сквозь крышу выводят все вертикальные проходки, такие как дымоходные и вентиляционные трубы и прочие.
- Одновременно с кровельными работами не следует параллельно проводить другие виды внешних работ по облагораживанию дома, поскольку брызги раствора или краски могут попасть на кровельное покрытие, чем испортят внешний вид настила.
- При организации водостока с крыши предварительно требуется смонтировать держатели для желоба.
- Перед тем, как правильно крыть крышу металлочерепицей, следует грамотно подготовить материал.
Резку листов производят ручными или электрическими ножовками (ножницами) по металлу. Другие средства, например болгарку с насадкой из абразивного материла, использовать запрещается. - Установку листов черепицы начинают с торца ската. Если же крыша шатрового типа, то их монтируют, начиная с наиболее высокой точки, по обе ее стороны.
- Листы могут укладывать, начиная как с левой, так и справой стороны скаты. При укладке с левой стороны монтаж каждого последующего листа должен производиться с его подкладкой под последнюю волну установленного перед ним.
- Первый лист укладывают по карнизу и крепят его с выступом в 40 мм.
Совет!
Крепить листы рекомендуется комплексно по 3-4, сначала необходимо соединить их между собой, а после, выровняв их по карнизу, закрепить к обрешетке окончательно.
- Крепление листов осуществляется шурупами 35*4,8 мм в углубления между волнами листов ниже поперечного выступа и перпендикулярно плоскости листа.
Металлочерепица: крыша покрывается листами материала в соответствии со следующей схемой
- В качестве инструмента для ввинчивания самонарезающих шурупов может служить обычный шуруповерт либо дрель со специальной насадкой.
С целью облегчения крепления, а также для большей точности места установки крепежей можно накернить. - На каждый квадратный метр покрытия используют по 6-8 шурупов.
- Листы металлочерепицы прикрепляют в местах их прилегания к обрешетке. Такой способ обеспечивает отсутствие рычага между точками крепления и приложения усилий к крепежному элементу.
- Листы нижнего ряда привинчивают к обрешетке над поперечным выступом в каждое второе углубление. Черепица следующего ряда крепится под выступом как можно ближе к нему.
Это обеспечит незаметность головок шурупов из-за их практически постоянного пребывания в тени. - Для достижения более качественного прилегания рядом лежащих листов рекомендуется смещение центров крепежей в стыкуемых волнах на 5 мм (нижнего листа от нахлеста, верхнего – к нему).
Нижний лист при этом будет плотнее прижат к верхнему.
Более наглядная инструкция о том, как правильно покрыть крышу металлочерепицей – видео, представленное в конце статьи.
Установка прочих элементов металлочерепичной кровли
Как и при укладке самой металлочерепицы, комплектующие кровли из металлочерепицы также монтируют внахлест. Как правило, длину нахлестов предусматривают не меньше 100 мм для наклонных аксессуаров и не менее 200 мм для горизонтально устанавливаемых элементов.
При укладке последних дополнительно требуется обработка гидроизолирующим герметиком.
Как делать крышу дома металлочерепицей: установка карнизной планки
Монтаж карнизных планок осуществляют снизу вверх по фронтонам, накрывая при этом торцы металлочерепичных листов.
Крепление планок выполняют одновременно сбоку к деревянному основанию и сверху в крайнюю волну покрытия при помощи саморезов. Планки монтируют строго по натянутому шнуру с шагом саморезов в 20-30 см.
С целью обеспечения герметичности примыкания кровли к вертикально установленным элементам используют специальный фартук.
Установку фартука выполняют таким образом, чтобы его нахлест на листы металлочерепицы был не менее 10 см.
Обрешетку в местах стыков кровельных скатов выполняют в виде сплошного дощатого настила на 45-50 мм по обе стороны стыка. Далее на стык устанавливают элементы нижней ендовы, причем нахлест планок относительно друг друга должен составлять не меньше 15 см.
Элементы нижней ендовы монтируют строго по шнуру, после чего прикрепляют саморезами с шагом их установки 20-30 см. Поверх кладут элементы верхней ендовы и также закрепляют их саморезами.
Теперь рассмотрим наглядно, как правильно крыть крышу металлочерепицей: видео расскажет не только о монтаже самих листов, но и продемонстрирует особенности установки всех описанных элементов.
Чтобы знать во всех деталях, как перекрыть крышу металлочерепицей, как и в другом деле потребуется практика. Поэтому постарайтесь взять в напарники человека, имеющего в данном деле опыт, а затем, вооружившись всеми необходимыми средствами и прихватив с собой наше руководство, смело принимайтесь за работу.
Источник: https://stroim-dom.radiomoon.ru/kak-vyvesti-diagonal-kryshi/
