Как выровнять обрешетку под металлочерепицу?

В этой статье:

Как монтируется обрешетка под металлочерепицу: полезные советы кровельщиков

Требования к основанию, на которое укладывается металлочерепица, достаточно жесткие. Собирается обрешетка под металлочерепицу в соответствии с утвержденными нормами. Монтаж этой важной конструкции сопряжен с рядом нюансов и трудностей, поэтому, прежде чем браться за постройку, нужно внимательно изучить инструкции. Нужно понимать, что от того, насколько качественно собрана обрешетка, в определенной степени будет зависеть долговечность покрытия.

Основание под укладку металлочерепицы должно быть максимально ровным и плоским. Только качественно выполненная обрешетка под металлочерепицу позволит создать оптимальные условия для создания надежного металлочерепичного покрытия.

В строительстве обрешетки существует масса нюансов, которые следует знать. Если нет времени или желания изучать инструкции и рекомендации по монтажу металлочерепицы, то лучше поручить строительство данной конструкции профессионалам. Планируя же выполнить работу своими руками, времени на изучении теории жалеть не нужно.

Правила устройства обрешетки

Перед тем, как сделать обрешетку под металлочерепицу, следует познакомиться с разновидностями данных конструкций и изучить правила постройки.

Виды обрешетки

Существует две разновидности конструкции обрешетки:

Сплошной настил. Для сооружения такой обрешетки используются доски, которые укладываются зазором 1 мм, или листовой материал, например, влагостойкая фанера достаточной толщины. Сплошной настии строится под определенные виды покрытий, в частности, под мягкую кровлю. Если же собирается обрешетка крыши под металлочерепицу, то сплошной настил собирают только в наиболее «проблемных» местах кровли – во внутренних углах, в местах, где кровельное покрытие будет пересекаться с вертикальными надстройками, например, трубой дымохода.

Настил решетчатый. Этот вариант обрешетки более экономичен, так как материала на него расходуется меньше. Но собирать решетчатый настил несколько сложнее, так как необходимо четко выдерживать шаг обрешетки под металлочерепицу, который определяется видом выбранного кровельного материала.

Материал для строительства обрешетки

Как правило, используется доска для обрешетки под металлочерепицу толщиной 32 мм. По факту же, при покупке досок заказанной толщины, обычно, поставляются доски, размеры которых будут колебаться от заявленных в пределах 5 мм. Исключения возможны лишь в том случае, если приобретается калиброванная строганная доска.

Если куплен обычный материал, то стоит сначала выполнить калибровку досок. Это мероприятие необходимо провести, иначе на стыках досок или в расположенных рядах могут оказаться доски, значительно отличающиеся по толщине. А подобные перепады на плоскости весьма нежелательны, так как это отрицательно сказывается на качестве крепления металлочерепицы к настилу.

Совет! При покупке некалиброванного материала стоит покупать доски с запасом, так как часть материала обязательно будет отбракована.

При сборке должна быть соблюдена рекомендованная толщина обрешетки под металлочерепицу. Использовать доски толщиной менее 30 мм нежелательно, так как по кровельному покрытию придется ходить, и требуется, чтобы доски обрешетки могли выдержать вес человека.

Совет! Приобретать для постройки обрешетки необрезные или полуобрезные доски не рекомендуется.

Расчеты

Прежде всего, необходимо произвести расчет обрешетки под металлочерепицу. Вот основные правила:

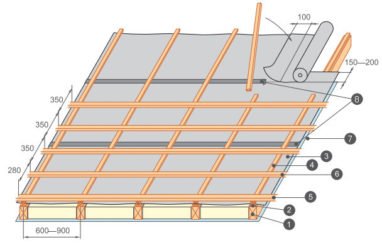

Шагом обрешетки называют расстояние от нижней линии нижней доски до верхней линии доски, уложенной следующей.
Для ответа на вопрос, какой шаг обрешетки под металлочерепицу наиболее оптимальный, нужно знать тип профиля выбранного материала. Шаг в решетчатом настиле определяется шагом расположения волн профиля материала.

Совет! В большинстве случаев необходимо выдерживать шаг конструкции металлочерепицы в пределах 30-40 см. Например, для материала с популярным профилем Монтеррей шаг расположения элементов настила должен быть 35 см. Как правило, рекомендованный шаг расположения элементов обрешетки указывается в инструкции определенному виду кровельного материала.

Кроме того, на шаг расположения могут оказать влияние следующие факторы: уклон скатов, конфигурация водостока и пр. Диаметр водостока может оказать влияние на ширину карнизного свеса, так при диаметре желоба 120 см, ширина выступающего свеса должна быть больше, чем при диаметре желоба 90 мм.

При сборе обрешетки первый элемент, укладываемый вдоль карниза, делают толще основного покрытия примерно на 15-20 мм. Это необходимо, чтобы материал в месте карнизного свеса не провис со временем. Кроме того, расстояние между стартовым и последующим элементами сокращают относительно основного шага обрешетки на 5 см.
Отсчет выступа металлочерепичного покрытия осуществляют от лобовой доски, а при ее отсутствии – от среза стропильных ног. Чем больше угол уклона скатов, тем больше должна быть ширина свеса. Ошибки в расчетах в данном моменте могут привести к тому, что доски обрешетки будут располагаться не в тех местах, где необходимо выполнить крепления листа металлочерепицы к обрешетке.

Монтаж

Рассмотрим, как делать обрешетку под металлочерепицу:

При строительстве стропильной системы необходимо выдерживать шаг расположения стропильных ног в пределах 60-90 см.
Перед строительством обрешетки обязательно производят укладку гидроизоляции и монтаж контробрешетки.
Для гидроизоляции рекомендуется использовать современные материалы – паропроницаемые полимерные мембраны, продающиеся в рулонах. Материал просто расстилают по стропилам, но не натягивают туго, а укладывают с провисом между стропильными ногами величиной около 2 см. Полотнища укладывают так, чтобы между ними образовывался нахлест шириной около 15 см.
Крепить гидроизоляцию можно при помощи небольших гвоздей, имеющих плоские шляпки, но удобнее использовать строительный степлер и закреплять материал скобками.
Между гидроизоляционным покрытием и обрешеткой необходимо оставить вентиляционный зазор, для этого строят контробрешетку, набивая бруски на стропильные ноги.

Стартовую (более толстую) доску прибивают по карнизному свесу строго горизонтально, чтобы элемент не выступал за пределы карниза.
Отметим, что устройство обрешетки под металлочерепицу предусматривает сокращение основного шага конструкции на 5 см.
Разметку шага расположения выполняют при помощи рулетки, удобно использовать и заранее изготовленные шаблоны.
Осуществляя монтаж обрешетки под металлочерепицу необходимо установить торцовые и коньковые планки.
Ветровая доска должна быть установлена выше основной плоскости обрешетки на 35-55 мм, в зависимости от высоты профиля металлочерепицы.

Итак, качество металлочерепичного покрытия зависит не только от свойств самого материала и правильности его укладки, но и от того, насколько грамотно и аккуратно будет собрано основание для укладки покрытия. Новичкам в кровельном деле рекомендуется внимательно прочитать инструкцию и посмотреть, как монтируется обрешетка под металлочерепицу – видео уроки позволят выполнить работу, не допуская досадных ошибок, которые могут отразиться на качестве результатов.

Источник: https://okrovlenadom.ru/cherepica/metallocherepica/obreshetka-pod-metallocherepicu.html

Выравнивание обрешетки под металлочерепицу

Нужно ли мне выравнивать обрешетку по уровню для кровли крыши?

При монтаже кровельного материала поверх обрешетки крепежный элемент должен попасть как можно точнее в центр самой обрешетки. Если она не будет выровнена по уровню, добиться высокой точности монтажа не получится. Это особенно важно для бруса.

Обрешетка из бруса под метаплочерепицу

Обрешетка из доски под шифер

Если крепеж (гвоздь, саморез, шуруп) попадет близко к краю, а не к центру, возможен скол древесины. Кроме того, расположение крепежа слишком близко к краю древесины ослабляет соединение. При необходимости выполняйте предварительную засверловку.

Выравнивание по уровню повысит качество монтажа, упростит процесс нахождения центра под кровельным материалом, обеспечит равномерное расстояние между рядами. Время, затраченное на выравнивание, при кровельных работах окупится сторицей.

Шаг обрешетки в зависимости от шага стропил

Схема устройства обрешетки под шиферную кровлю

Для качественного монтажа понадобится длинный пузырьковый уровень. Выравнивать каждый ряд необязательно. Достаточно точно установить первый. Остальные «отбивают» от первого рулеткой с периодическим контролем.

Укладка по уровню имеет смысл только для обрезного и ровного пиломатериала. В случае использования широкой необрезной доски, выравнивание теряет смысл.

Пример использования широкой необрезной доски

Устройство и размер шага обрешетки под металлочерепицу

Обрешетка под металлочерепицу создает определенный скелет кровельного покрытия. Но если для обустройства конструкции может применяться доска или листовой пиломатериал, то шаг обрешетки под металлочерепицу должен быть точно выверенным.

При этом следует соблюдать перпендикулярность выкладки материалов относительно стропильных ног, крепление осуществляется гвоздями, саморезами.

Монтаж обрешетки под металлочерепицу необходим для равномерного распределения нагрузки, обеспечения необходимых требований к функциональности по эксплуатации кровли.

Правила обустройства обрешетки под металлочерепицу

Чтобы обрешетка под металлочерепицу соответствовала требованиям, следует знать:

Бывает разреженная и сплошная конструкция. Последняя выполняется из листовых материалов (фанера, ОСП). Доска укладывается с компенсирующим расстоянием/ зазором в 10 мм для температурных расширений материала, а листы монтируются встык.
Все процессы лучше делать в сухое время суток, чтобы минимизировать риск намокания материала.
Самым оптимальным вариантом является установка обрешетки разреженного типа, шаг подбирается в зависимости от шага профиля. Например, Каскад металлочерепица, для которой шаг составляет 350 мм.
Пиломатериалы подбираются без признаков коробления, дефектов, обрабатываются антипренами и составами биологической защиты.
Шаг обрешетки для металлочерепицы имеет разницу: на реберных точках скатов и свесах он минимальный. Технология выкладки материала идет снизу вверх, поэтому свесы карнизов обустраиваются в первую очередь.
Вдоль свеса по карнизу набивается доска толщиной на 10-15 мм больше остальных – это компенсирует перепад уровня в точках крепежей черепицы по концам и в середине волны.
Ветровой деревянный брус не может быть ниже точки листа кровельного покрытия. К этому брусу монтируется планка конькового элемента.
Угол наклона кровли не может быть менее 14°.
По ендове, у мансардных окон, вентиляционных, дымовых выходов обустраивается дополнительная обрешетка.

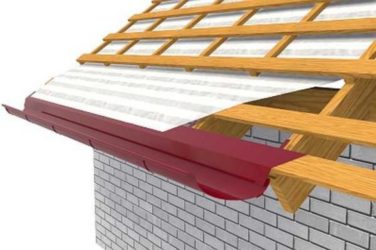

Крючки и кронштейны для крепления системы водостока монтируются прежде, чем устанавливаются желоба.

Следует помнить, что обрешетка на крыше служит не только скелетом для укладки кровельного материала, но и обеспечивает вентиляционный зазор для предупреждения образования конденсата. Поэтому, экономить на материалах или нарушать технологию работ категорически не рекомендуется.

Как рассчитать обрешетку под металлочерепицу

Для начала промеряются скаты: высота, длина, прибавляются выпуски, размер лобовых досок. Теперь рассмотрим пример расчета обрешётки на кровле площадью 100 м2, где используются доски 25х150х4000 мм:

общая площадь доски: 0,15*4 = 0,6 м2;
нужное количество материала: 100/0,6 = 167 шт.;
объем доски в кубах составляет 0,015 м3, объем всего материала 1,5 м3.

Получается, что устройство обрешетки под металлочерепицу сплошной потребует 1,5 м3 досок, разреженная же должна учитывать зазор между досками. К примеру, по той же площади кровли и длине скатов в 6 м, ширине 9 м с шагом обрешетки 300 мм считаем:

на один скат нужно 20 шт. досок (6/0,3);
погонаж материала на одном скате 180 м (20*9), на двух 360 м;
при длине досок в 4 м количество равно 90 ед. (360/4);
объем расходного пиломатериала (90*0,025) составляет 2,25 м3.

Важно! Шаг обрешетки под укладку металлочерепицы зависит от шага профиля и составляет 300-450 мм.

Правила выполнения конструкции и пошаговая инструкция

Необходимость соблюдения параметров материала – это гарантия того что кровля будет служить долго.

Для системы стропил берется брус размером: 50х200, 50х150, 50х100, 100х200, 100х150;
Толщина доски для обрешетки и крепления конька от 25 мм;
Шаг стропил 600-900 мм;
Первая доска толще других на 10-15 мм;
Стык досок обрешетки – шахматный;
Ветровая доска устанавливается выше обрешеточной конструкции;
Предел прочности – выдерживать вес человека.

А теперь пошаговая инструкция создания обрешетки для кровли из металлочерепицы:

Первая доска крепится с нижней стороны ската, размещается горизонтально каркасу и прибивается к вертикальной контробрешетке или стропилам гвоздями. Каждую точку сопряжения с поверхностью следует крепить двумя и более гвоздями. Расстояние между обрешеточными брусьями берется чуть уже профиля металлочерепицы, чтобы затем оформить правильно свесы.
Второй ряд прибивают, как и первый.
Следующие ряды устанавливают и крепят сообразно шагу по профилю кровельного материала. Удобно использовать мерный брусок.
Внутренние углы кровли, где формируется ендова, доски нужно обрезать под углом, чтобы обеспечить плотность стыка.
Последний ряд прибиваемой обрешетки в области конька лучше делать большей величины, для чего применяется более широкая доска или несколько брусков собираются вместе. Сплошной настил минимизирует риски перегиба по краям листов.
После того, как каркас под металлочерепицу Каскад (где шаг в 350 мм) или любую другую закончен, следует обрезать края пиломатериалов, выравнивая нужную длину.

Совет! Для крепления бруса применяются гвозди, длина которых в 2 раза превышает показатель толщины доски, а диаметр не более 3,5 мм.

Необходимо каждые два ряда проверять кривизну установки пиломатериала, расчет осуществляется сверху вниз, что помогает контролировать длину черепицы.

Руководство по обустройству «скелетного» каркаса можно дополнить рекомендациями по выбору материалов:

Доска 25х100 применяется для облегченной конструкции простого типа;
Обрезная доска 32х100 нужна, если решили воспользоваться черепицей повышенной толщины оцинкованных листов, а также на крышах сложной конструкции;
Брус размерами 50х50 мм устанавливают в случае необходимости стропильного шага более 0,9 м.

Какой именно выбрать шаг обрешетки, чтобы прибить листы металлочерепицы на крышу, рассчитать несложно, как и своими руками обустроить конструкцию.

Важно! Вычисления интервала между брусьями выполняются посредством измерения расстояния от самой высокой точки первой волны к нижней части места.

Для чего на стропильную ногу нужно поместить уровень в 1,5 и замерить. Соответственно полученному расстоянию и будет выполняться шаг.

Стандартными параметрами поперечной волны считается градация в 30-45 см, по этим цифрам и выбирается оптимальный шаг.

Как выровнять провисшую крышу

Доброго дня! Интересует возможно ли выровнять провисший коньковый брус в старом срубе (ок.

50 лет)? Фото дома прилагаю, покрашено какой-то краской, на первый взгляд не ржавая, но проверять собрались когда чуть потеплеет.

В доме потолки зашиты и выглядят ровными, создается впечатление что настил над жилым помещением ровный. Под крышей помещение не жилое и никак не используется.

Стропила выглядят весьма прилично, только возле печной трубы почернели, но сухие — предполагаю, от температуры. Т.е. смущает что у крыши задраны концы, если можно так сказать.

Заранее спасибо за ответ и отдельное — за очень полезный сайт!

Провисший конек крыши

Привет, Воля из Минска!

У старых домов от времени и ряда некоторых других причин, конек может местами провисать. Бывает, что это ни в коей мере не влияет на конструктивную прочность кровли, но не всем хозяевам нравится такой непрезентабельный вид.

Для исправления положения применяют несколько вариантов. Самый кардинальный и неубиенный — это полный демонтаж кровли.

Затем выравнивание всех стропильных треугольников по шнурке, натянутой между двумя крайними фронтонными стропилами, выставленными по уровню на одинаковую высоту.

Для этого не обязательно демонтировать старые просевшие стропила, бывает порой достаточным укладки нового конькового элемента на старый (если он есть) или нашивка дополнительного количества досок обрешетки.

После такой сборки проверяют по правилу или по длинной и ровной доске — убрали ли все «ямки» и «горки» под кровельным материалом.

Если да, то вновь накрывают крышу. Естественно, что это наиболее затратный вариант.

И его чаще применяют при наличии в кровле значительного количества отверстий и дыр. Когда хозяин решается на настил новой кровли.

Источник: https://blogstroykin.com/vyravnivanie-obreshetki-pod-metallocherepitsu/

Как выровнять обрешетку на крыше — Кровля и крыша

Невозможно обустроить кровельную систему без обрешетки, укладка которой проводится поверх стропильных ног. Она служит местом непосредственного крепления финишной обшивки крыши.

Из чего состоит крыша

Благодаря крыше здание не только получает оформленный внешний вид: на нее также возлагается защитная функция по недопущению попадания внутрь перекрытий дождя, снега, жары и холода. Кроме того, благодаря крыше заметно уменьшается воздействие сточных вод на стены и цокольные поверхности, чем существенно увеличивается срок их службы. Чаще всего на кровле здания имеется 2 или 4 ската: при чем вторая конструкция предполагает несколько вариантов обустройства.

В состав обычной двускатной кровли входит:

Стропила. Для соединения этих вертикальных или горизонтальных опор обычно применяют угловое соединение, оснащаемые болтами и скобами.
Мауэрлат. Этот брус расположен в горизонтальном положении. Он опирается на отдельные элементы стропилин.
Свесы. Так называют нижние участки стропилин.
Конек. Располагается сверху конструкции, в районе смыкания стропилин.
Обрешетка, контробрешетка. Базовые детали, обеспечивающие укладку кровельных материалов и утеплителя.
Гидроизолирующие и утепляющие материалы. С их помощью обустраиваются теплые чердаки.
Кровельный настил. Может быть жестким или мягким.

В целом кровлю разделяют на холодный и теплый подвиды. Первый вариант предусматривает укладку термоизоляции в чердачном пространстве: кровля в такой схеме не утепляется. Второй способ предполагает укладку утеплителя и гидроизоляции. В основном такой подход применяется для оформления мансардных жилых этажей.

Предназначение обрешетки в кровельной системе

Благодаря обрешетке достигается решение следующих задач:

Происходит надежное крепление материалов кровли.
Пространство между крышей и утеплителем в таком случае хорошо вентилируется: особенно это важно для сопредельных участков теплых и холодных кровельных слоев.
Слой утеплителя и гидроизоляции удобно фиксировать на обрешетку крыши.
Стропильная система получает защиту от чрезмерной нагрузки в случаях выпадения обильного снега.

Какие инструменты и материалы понадобятся

Перед тем, как делать обрешетку на крыше, следует заготовить такие инструменты и материалы:

Деревянный брус первого сорта длиной 6 м, без сучков и прочих дефектов. Сечение выбирается в зависимости от того, какой финишный материал будет применяться. Под металлочерепицу понадобятся изделия сечением 50х50 мм, металлическая кровля обустраивается брусом 60х40 мм. Керамическую черепицу укладывают на брус с квадратным сечением 75х75.
Обрезная доска 25х100 мм длиной 6 м. Небольшие изъяны в виде редких сучков тут допускаются. Отдельные случаи предполагают замену досок на ОСП плиты, фанеру или панели ДСП.
Ножовка, бензопила.
Монтажная пена.
Молоток, перфоратор.
Болты с гайками больших размеров. Крепление также осуществляется скобами и гвоздями.
Строительный уровень, рулетка.

Разновидности кровельной обрешетки

Изучая вопрос, как правильно делать обрешетку крыши, важно знать о наиболее популярных конструкциях системы. Выбор подходящего варианта обрешетки напрямую зависит от используемого кровельного материала.

Встречаются два основных вида обрешетки:

Сплошная. При укладке брусьев предполагается наличие зазора в 10 мм. Конструируют сплошную обрешетку обычно под мягкую черепицу, рулонную укладку, плоский шифер или металлическую черепицу. Для придания кровле дополнительной надежности применяется фиксация конструкции поверх карнизных свесов, а также на участках примыкания скатов. Делая выбор в сторону этой обрешетки, нужно приготовиться к значительному расходу материала.
Разреженная. Зазор между брусом в этом случае может достигать нескольких сантиметров, что очень удобно для укладки натуральной черепицы, металлических листов и волнового шифера.

Монтируем кровельную обрешетку своими руками

После того, как стропильная система полностью обустроена, проводится внимательный замер крыши. Делают это при помощи веревки, что упрощает обмерку диагоналей. При сопоставлении двух показателей желательно, чтобы они не отличались друг от друга более, чем на 20 мм. В случае превышения этого допуска последующая работа может натолкнуться на определенные сложности. Далее проводится укладка пароизоляции и утеплителя, в виде минеральной ваты или другого подходящего материала.

Источник: https://krovlyaikrysha.ru/kak-vyirovnyat-obreshetku-na-kryishe.html

Обрешетка под металлочерепицу

Металлочерепица — один из наиболее распространенных кровельных материалов. Изготавливается в основном из тонкой стали (хотя имеются виды металлочерепицы из меди или алюминия), штампованной таким образом, что готовое изделие приобретает вид классической черепицы из керамики, использование которой проверено многовековым опытом.

Поверхность каждого листа покрывается специальным защитным слоем полимерно-металлического покрытия, надежно защищающего материал от коррозии — заявленный срок службы 15-60 лет. Крыша из металлочерепицы выглядит очень солидно и нарядно. Вес материала примерно в два раза ниже, чем у шифера, что позволяет использовать облегченную стропильную систему и снизить нагрузку на несущие элементы постройки.

При грамотно выполненной установке проблем не возникает, хотя имеются и недостатки: относительно высокая стоимость, возможность коррозии, опасность образования конденсата и хорошая звукопроводимость — во время дождя кровля довольно сильно шумит. При установке эти моменты надо учитывать и, по возможности, стараться смягчить негативное воздействие. В этой статье вы узнаете, как сделать обрешетку под металлочерепицу и как правильно рассчитать шаг обрешетки.

Крепление металлочерепицы к обрешетке с помощью кровельных саморезов. Для правильного и надежного монтажа необходимо, чтобы материал и устройство подложки максимально соответствовали форме листа и обеспечивали надежную фиксацию саморезов. Для этих целей сооружают обрешетку из деревянных планок, набранную таким образом, чтобы расстояние между обрешеткой соответствовало размерам металлочерепицы, обеспечивая отсутствие пустот в местах расположения крепежа.

Покрытие листа не переносит деформаций — может разрушиться защитный слой, образуя очаг коррозии, поэтому основным требованием к обрешетке является отсутствие прогибов и неровностей.
Обрешетка крепится к стропилам поверх слоя гидроизоляции, обязательного для металлической кровли.
Применяют два типа обрешетки — сплошной и разреженный. При сплошном расположении досок между ними оставляют зазор в 1 см, такой тип требует наличия большого количества пиломатериалов, вес обрешетки значительно увеличивается, но можно использовать любой размер металлочерепицы, расчет не требуется.
Разреженный тип обрешетки более экономичен по пиломатериалам, имеет значительно меньший вес (а значит, создает меньшую нагрузку на стропильную систему), но требует правильного расчета, чтобы шаг бруска соответствовал размеру листа металлочерепицы.

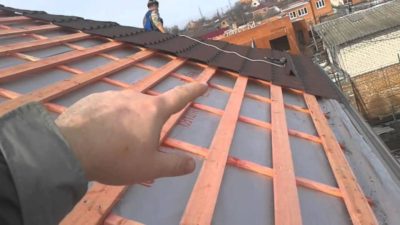

Обрешетка под металлочерепицу — фото строения кровли

Расчет обрешетки под металлочерепицу

Для правильного расположения досок обрешетки, чтобы в местах завинчивания саморезов не оказалось пустот, надо правильно рассчитать расстояния между рядами. Прежде всего, желательно приобрести металлочерепицу, чтобы можно было вести расчет на основе имеющегося материала, или, как минимум, иметь точные размеры листов, которые планируется укладывать на крышу.

Дело в том, что размеры листов и доборных деталей металлочерепицы бывают разные — от 0,4 до 8 м в длину и 1,16-1,19 м в ширину. Отсюда следует, что незнание размера листа и шага волны ведут к ошибкам в расчете, из-за которых, возможно, придется переделывать всю обрешетку.

Размер обрешетки под металлочерепицу высчитывается просто и заключается в определении шага волны и соответствующем размещении досок. Монтаж каркаса начинается от нижнего ряда, который устанавливается вровень со срезом будущей кровли. Последующие ряды обрешетки размещаются таким образом, чтобы срединная линия каждой планки соответствовала шагу волны металлочерепицы.

Саморезы можно вкручивать только в самых нижних точках волны, иначе можно разрушить защитное покрытие. Поэтому надо максимально совместить точки крепления листа и обрешетки, это гарантирует точность крепления и долговечность кровли.

Схема расчета довольна проста и не должна вызвать затруднений.

Как выбрать материал для обрешетки?

Материалом для обрешетки традиционно служит древесина. Толщина планок зависит от площади крыши, чем больше размеры — тем толще обрешетка. Это надо для того, чтобы обеспечить свободную циркуляцию воздуха между кровлей и слоем гидроизоляции.

Применяют толщины от 25 мм до 50 мм, но наиболее правильным и удобным решением будет использование обрезной доски-дюймовки (25 мм). Узкие доски используются как есть, более широкие можно разрезать вдоль для экономии материала.

Особое внимание надо обращать на качество распила. Разница в толщине досок одной партии должна быть минимальной, в идеале — отсутствовать совсем.

Пиломатериал не должен иметь дефектов в виде синевы (свидельствует о заражении грибком), гнилых участков, трещин.

Чаще всего при покупке влажность материала не соответствует условиям строительства, поэтому его надо заготовить заранее и высушить. Для этого можно сложить его на прокладки для движения воздуха, сверху установить навес для защиты от осадков и прямых лучей солнца. Необходимо проследить, чтобы все доски в пачке лежали ровно, без изгибов и перекручивания.

Если планируется разрезать их вдоль, лучше это сделать сразу, так как напряжения, набранные в процессе сушки, могут вызвать перекручивание сухих досок при резке. На сложенную на прокладки пачку сверху можно поместить груз, который исключит образование «винта» на плоскости досок.

Шаг обрешетки под металлочерепицу

Шаг обрешетки для металлочерепицы посчитать очень просто.

Как уже говорилось, профиль металлочерепицы имеет повторяющийся рельеф. Нижние точки этого рельефа — места допустимого расположения саморезов. Повторяющееся расстояние между ними называется «шаг волны», это определяющая величина, влияющая на размещение досок обрешетки. Центральная (осевая) линия досок должна соответствовать нижним точкам волны.

Шаг волны у разных производителей отличается, поэтому важно заранее знать его величину, чтобы исключить ошибки размещения досок. В идеале надо приобрести кровельный материал (металлочерепицу, доборные элементы, снегозадержатели, желоба, ендовы и т.д.) до того, как контробрешетка под металлочерепицу будет установлена, чтобы иметь возможность сверки размеров при установке.

Устройство кровли из металлочерепицы по деревянной обрешетке

Крепление металлочерепицы к обрешетке

Для соединения элементов металлочерепицы с обрешеткой используются специальные саморезы. Они имеют шляпку под гаечный ключ, сверлящий наконечник, оснащаются

шайбой с резиновой уплотняющей прокладкой. Шляпка и шайба имеют защитное покрытие, совпадающее по цвету с основным тоном металлочерепицы.

Завинчивание саморезов удобнее всего производить с помощью шуруповерта или дрели со специальной насадкой. Обычно на 1 кв.м. площади уходит 8 саморезов, что позволяет заранее подсчитать нужное количество. При покупке следует количество увеличить на 10 процентов, крепежного материала должно хватать с избытком.

При работе надо обращать особое внимание на то, с какой силой лист прижимается к подложке. При недостаточном прижиме возникает опасность движения листов от сильных порывов ветра, которые могут сорвать кровлю. В то же время, избыточное усилие самореза может разрушить защитное покрытие, от чего вокруг самореза возникнет очаг коррозии, который довольно быстро образует отверстие. Поэтому сила прижима листа должна быть точно отрегулирована.

Про угол наклона крыши можно прочитать здесь.

Крепление покрытия с помощью саморезов

Как правильно сделать обрешетку под металлочерепицу? Об этом поговорим далее.

Монтаж обрешетки под металлочерепицу своими руками

Обрешетка крыши под металлочерепицу производится с нижнего края крыши в определенной последовательности. Предлагаем вашему вниманию — устройство обрешетки под металлочерепицу (пошаговая инструкция).

Укладка полосы гидроизоляции, крепление ее к стропилам при помощи реек одинаковой толщины. Они обычно нарезаются из той же доски, которая идет на обрешетку.
На рейки крепится крайний ряд обрешетки, несущий водостоки и карнизные планки.
Устанавливается следующий ряд обрешетки, шаг волны измеряется от края первого ряда до середины второго.
Последующие ряды устанавливаются с расчетом шага волны от средней линии доски.
Установка рядов обрешетки чередуется с монтажом гидроизоляционной пленки. Необходимо следить за герметичностью изоляции, проклеивать стыки полотна скотчем.
Места примыкания стен, печных труб, конек крыши усиливаются дополнительным рядом планок. К ним крепятся доборные элементы (конек, уголки и т.д.).
Постоянно контролировать состояние рядов, не допускать прогибов, волн и других искривлений. При необходимости подкладывать под доски рейки, клинья, выравнивающие ряд.

Кровельный пирог металлочерепицы

Важно! Производить все доступные операции по контролю за сохранением плоскости подложки необходимо постоянно, это поможет устранить прогибы и увеличит срок службы кровли.

Гидроизоляция и пароизоляция металлочерепицы

Металлическая кровля наиболее опасна возможностью образования конденсата. В этом отношении никакие меры не будут лишними, так как намокание стропильной системы, утеплителя и самой кровли в короткий срок выведет из строя крышу. Придется полностью менять все элементы, что означает большие расходы и трудозатраты. Поэтому важно грамотно произвести гидро- и пароизоляцию кровли.

Основным условием будет обеспечение свободного движения воздуха между гидроизолирующей пленкой и собственно кровлей. Это даст возможность испарения влаги, выхода пара через мембрану, будет способствовать сохранности кровельного пирога.

Движение воздуха обеспечивает обрешетка для металлочерепицы, которая создает достаточный зазор между слоями и гарантирующей отсутствие точек соприкосновения.

Гидроизоляция металлочерепицы целесообразна даже в том случае, когда чердак нежилой, так как из внутреннего пространства дома постоянно выдавливается водяной пар, который понемногу будет воздействовать на материал кровли. Наличие отсечки позволит отводить его без контакта с металлом, исключая коррозию.

Предлагаем вам посмотреть тематическое видео по самостоятельной установке обрешетки:

Заключение

В заключение следует отметить важность грамотной и аккуратной установки обрешетки под металлочерепицу как элемента, отвечающего за сохранность и эффективную работу кровли в целом. От качества обрешетки зависит срок службы кровли, в какой-то степени — нагрузка на стены и общее состояние постройки. Ответственное отношение к монтажу обрешетки позволит избежать нежелательных затрат труда и средств и гарантирует максимально эффективную работу кровли.

Источник: http://beton-stroyka.ru/krysha/obreshetka-pod-metallocherepicu.html

Обрешетка под металлочерепицу своими руками. Инструкция о том, как правильно выбрать материал и смонтировать обрешетку под металлочерепицу

@@=

Обрешетка под металлочерепицу служит своеобразным скелетом для кровельного покрытия. Для ее создания может использоваться различный материал: доски, брусья, металлические уголки, древесный листовой материал. Укладка таких материалов производится в перпендикулярном направлении относительно стропильных ног, а крепление – с помощью саморезов или гвоздей.

Монтаж обрешетки под металлочерепицу необходим для того, чтобы масса кровельного покрытия была распределена равномерно по стропильной системе. Это важно для нормального функционирования кровли и прочности всей строительной конструкции.

Различают два вида обрешетки: разреженная и сплошная. Последняя может быть сооружена из досок или из листового материала (фанеры, листов OSB). Доски укладывают с зазором в 10 мм для компенсации расширения при увеличении влажности воздуха. Листовой материал можно укладывать встык.
Работу по устройству обрешетки можно выполнять только в сухую погоду, без ветра. Это связано с опасностью работы на высоте и возможностью намокания досок и брусьев.
Наиболее подходящей для металлочерепицы яввляется разреженная обрешетка. Шаг ее выбирается в зависимости от шага профиля. Так, обрешетка под металлочерепицу «Каскад» должна выполняться с шагом в 350 мм.
Пиломатериалы для работы можно использовать только высушенные в естественных условиях, без признаков коробления, обработанные антисептическими средствами и антипиренами.
Шаг обрешетки под металлочерепицу должен быть минимальным на ребрах скатов и на свесах. Начинают укладку кровельного материала снизу, поэтому карнизный свес формируют прежде всего.
Вдоль карнизного свеса набивается доска. Ее толщина должна быть примерно на 10-15 мм больше других для того, чтобы скомпенсировать перепад по уровню в точках крепления черепицы в конце волны и посредине.
Ветровая доска должна быть не ниже листа металлочерепицы. К последней, с помощью дополнительных досок, крепится коньковая планка.

При монтаже обрешетки следует соблюдать следующие правила.

Угол уклона кровли не должен быть меньше 14 градусов.
В области примыкания к основной кровле ендов, мансардных окон, вентиляционных и дымоходных труб применяют сплошную обрешетку.
Кронштейны для крепления водостока устанавливают прежде, чем крепят желоба. Карнизная планка должна занять свое место до монтажа кровельного материала.
При устройстве мансарды (жилого помещения на чердаке) следует укладывать паро- и гидроизоляционную пленку. Она защитит утеплитель от конденсата и атмосферной влаги. Чрезмерно натягивать пленку нельзя. Укладывают ее снизу, при этом верхние полотнища располагают внахлест на нижние. Крепят пленку строительным степлером.
Необходимо предпринимать меры для обеспечения вентиляции подкровельного пространства. Это необходимо для снижения влажности в доме, уменьшения потерь тепловой энергии, устранения конденсата.
Каждая горизонтальная доска для обрешетки под металлочерепицу обязательно должна быть обработана противогнилостным составом.

Сплошная обрешетка под металлочерепицу (фото внизу) необходима для кровель сложной конструкции в области внутренних углов.

Для чего нужен монтаж контробрешетки

Контробрешетка необходима для того, чтобы обеспечить испарение конденсата, скапливающегося с внутренней стороны металлочерепицы. В противном случае обрешетка и другие конструкции кровли могут пострадать от избыточной влаги: начнется распространение плесневых грибков, гниение древесины.

Как набить обрешетку под металлочерепицу, чтобы этого избежать? Достаточно после фиксации гидроизоляционной пленки к стропильным ногам (это выполняется с помощью степлера), поверх каждой из них набить брусья сечением 50×50 мм. Уже поверх этих брусьев и крепят обрешетку. Таким образом образуется необходимое вентиляционное пространство. Кроме того, с помощью контробрешетки можно выровнять поверхность скатов.

Как сделать обрешетку под металлочерепицу

Необходимо соблюдать параметры элементов конструкции для монтажа обрешетки. Правила соблюдают следующие:

стропила изготавливают из бруса, размеры которого выбирают из ряда: 50×200, 50×150, 50×100, 100×200 и 100×150 мм;
толщина досок для обрешетки должна быть не менее 25 мм;
ширина досок варьируется в пределах 100 – 150 мм;
шаг между стропилами лучше выбирать 600 мм (в любом случае – не более 900 мм): такой размер облегчит закладку утеплителя;
первая доска должна быть на 10-15 мм толще других;
шаг обрешетки зависит от параметров металлочерепицы: 350 — 450 мм;
доски обрешетки стыкуются в шахматном порядке;
доски для дополнительного крепления конька должны быть толщиной 25 мм;
ветровая доска крепится выше обрешетки;
прочность обрешетки должна быть такой, чтобы она выдерживала вес человека;
следует учитывать наличие водостока и диаметр желоба: от размеров этих элементов зависит вылет металлочерепицы, а значит и обрешетки;
доски и брусья должны быть калиброванными: такой материал облегчает монтажные работы и способствуют повышению качества.

Крепить доски обрешетки будет проще, если откладывать расстояние между горизонтальными элементами из досок или брусьев с помощью специально изготовленного шаблона. Гвозди должны быть вдвое длиннее толщины досок и диаметром не более 3,5 мм. Каждая доска крепится с двух сторон к стропилам двумя гвоздями.

Пиломатериалы для обрешетки делятся на три категории.

Доска обрезная сечением 25×100 мм – с помощью такого материала сооружается большинство типов обрешеток при условии легкой и не сложной конструкции.
Доска обрезная сечением 32×100 – используется в случае применения в качестве кровельного материала металлочерепицы из толстого листового металла (0,5 мм), покрытого слоем цинка. Также такая доска пригодна для сооружения сложных конструкций.
Брус 50×50 мм – укладывают в качестве обрешетки в том случае, если расстояние между стропильными ногами превышает 900 мм.

О последствиях ошибок при монтаже

Обрешетка над утеплителем не должна иметь маленькие зазоры: это приведет к нарушению циркуляции воздуха.
Смещение досок обрешетки осложнит стыковку листов кровельного материала или ослабит их крепление.
Использование материала из сырой древесины, склонной к короблению, станет причиной морщинистости листового покрытия ската.
Применение гвоздей толще 3,5 мм часто приводит к расколу досок. Оптимальная толщина – 3,0-3,5 мм.

От правильного выбора материала, расчета и монтажа обрешетки под металлочерепицу зависит эффективность кровли и срок ее службы.

Вашему вниманию учебное пособие о том, как крепится обрешетка под металлочерепицу: видео

Источник: http://abisgroup.ru/articles/obreshetka-pod-metallocherepicu-svoimi-rukami.htm
