Как выровнять стропила в плоскости двухскатной крыши?

В этой статье:

Как сделать усиление стропил – варианты укрепления стропильной системы

Усиливать систему стропил потребуется, если во время эксплуатации оказалось, что она не способна выдерживать требуемую нагрузку и начинает деформироваться. Ниже мы детально расскажем о том, как произвести усиление стропильной системы изнутри, чтобы устранить все ошибки, которые были допущены во время расчетов перед монтажом.

Усиливаем стропильные ноги

Вначале стоит отметить, что стропильная система дома, гаража, бани и иных построек должна вовремя проверяться на возможные повреждения и деформацию. Своевременное усиление стропил поможет предотвратить возможные разрушения кровли и огромные затраты на ремонт. Если будет повреждена крыша гаража, то от этого может пострадать автомобиль. Укрепление стропил может потребоваться для системы стропил любой разновидности. Для этого зачастую устанавливают расширяющие балки – «подмоги», подкосы или двусторонние накладки.

Если подбор стропил проводился с учетом прочностных характеристик, то их усилия на прогиб всегда будут соответствовать нужным показателям, которые регламентируются соответствующим СНиПом «Нагрузки и воздействия». Получается, что от нас понадобится увеличить поперечное сечение стропильных ног. Для усиления тонких стропил используют деревянные подмоги. Их крепят к нижнему поясу стропила в промежутке между стропилом и мауэрлатом. В роли крепежей в данном случае выступают стальные зубчатые пластины или хомуты с болтами.

Как укрепить правильно и надёжно — правила усиления конструкции крыши

Особенно тщательно нужно подойти к усилению элемента опирания неразрезной стропильной ноги на подкос. Все потому, что в таком месте не должно быть прогиба, а значит, сечение стропилины увеличивают при помощи накладок, которые устанавливают с двух ее сторон. Размеры накладок определяют, ориентируясь на расчетные параметры сечения с предельным изгибающим моментом. Крепление дощатых накладок осуществляется при помощи болтовых хомутов или гвоздей.

Накладкой может служить и установленная подмога, если увеличить ее длину и вывести ее за границу опирания на подкос. В таком случае она будет не только придавать пролету дополнительной жесткости, но и сможет увеличить опорные возможности данного узла.

В некоторых случаях чтобы улучшить эксплуатационные характеристики кровли, для нее изготавливают более крутые скаты. При этом старый каркас можно не разбирать, а собрать новую стропильную систему и соединить их между собой. Такое усиление стропильных конструкций позволит сделать новую крышу более жесткой, однако подкровельное пространство, которое служит мансардой или нежилым чердаком, при этом не увеличится. Соединить элементы конструкции между собой можно с помощью расшивки стропильных ног с двух сторон, закрепленной крестообразно.

Работы по усилению стропильной системы

Чаще всего разрушению подвергаются балки мауэрлата и стропильные ноги в нижней их части. Происходит это в результате плохой гидроизоляции мауэрлата от кирпичной стены из-за подтекания дождевых осадков и талой воды сквозь кровельное покрытие, либо по причине изначальной укладки недостаточно просушенных пиломатериалов. Кроме того, попадание влаги на деревянные конструкции может происходить вследствие засорения вентиляционных каналов или нарушения целостности пароизоляционной мембраны.

Выполнить усиление стропил крыши в нижней их части можно с помощью вспомогательных подкосов. Эти элементы фиксируются к нижнему краю стропильной ноги с упором в дополнительный лежень или мауэрлат. Придать полученной ферме дополнительную устойчивость можно, если слегка раздвинуть нижние концы подкосов. Если сделать упор подкоса на вспомогательно установленный лежень, можно устранить изгибающие усилия между мауэрлатом и подстропильными элементами.

Ремонт поврежденной системы стропил

Чтобы выполнить ремонт деревянных стропильных ног или мауэрлатной балки, обычно используются дополнительные накладки. Такой способ применяется, если оказались повреждены одиночные стропила. Фиксируют такие элементы гвоздями или болтами, опирая накладку нижней частью на мауэрлат и прикрутив ее вязальной проволокой.

https://www.youtube.com/watch?v=ashOnGE1Pq4

Принимая решение, как усилить стропильную систему при наличии многочисленных повреждений, обычно используют прутковые протезы. При этом все деформированные и пришедшие в негодность деревянные элементы необходимо снять. Прежде всего, стропило фиксируют временными опорами, после чего демонтируют кусок кровельного настила и удаляют поврежденный участок. На его место крепят аналогичный элемент – «протез», изготовленный из свежей древесины. Для надежности он должен опираться на марала.

В случае необходимости замены отдельных участков мауэрлата, работы выполняются в такой последовательности:

перед тем, как усилить крышу дома, под стропильный каркас устанавливаются временные опорные столбы;
затем демонтируют поврежденный кусок балки мауэрлата;
подготавливают балку соответствующего размера (около 1 метра) и надевают на шпильки, расположенные в кладке стены;
затем на стену или балки перекрытия монтируют кусок лежня такого же размера;
в конце стропила дополнительно фиксируют двумя подкосами, которые опираются на новую балку.

Последовательность работ по установке стропил на различных типах крыш

Установку крыши можно назвать финишным этапом строительства дома, не считая внутренних работ. А монтаж стропильной системы – одним из самых ответственных этапов кровельных работ, потому что конструкция является несущей.

-курс по технологии монтажа стропильной системы крыши ↑

Монтаж мауэрлата и его крепление к стенам постройки. Разметка.
Монтаж конькового бруса: используется отвес, ватерпас. Ответственный этап, потому что от расположения бруса в пространстве зависит устойчивость конструкции.
Установка стоек под коньковым брусом. Сразу устанавливаются укосины, а за ними накосные ноги.
Формирование плоскостей крыши с учетом свеса (до 1 метра).
Установка промежуточных стропильных ног, нарожников, стропильных полуног.
Монтаж обрешетки.
Монтаж боковых скатов.

Модель стропильной системы

В зависимости от существующего метода крепления стропил система может быть висячей или наслонной.

Висячая стропильная система достаточно сложна в изготовлении, и в последующей эксплуатации ее ремонт требует значительных трудозатрат. Изготовление стропильной системы висячего типа используется, если в доме нет внутренних перегородок, то есть в качестве опор выступают только наружные стены.

Стропильная система шатровой крыши

Намного проще устанавливается наслонная стропильная система. Она очень удобна, если у дома есть средняя несущая стена либо столбчатые опоры на железобетонном перекрытии. Дополнительная опора увеличивает длину пролета, перекрытую наслонными стропилами. Также наслонная система применяется для четырехскатных конструкций с уклоном до 40 градусов.

Наслонная стропильная система состоит из:

Стропил накосных (диагональных), которые направлены на углы стен.
Стропил укороченных для скатов крыши (нарожников).
Подкосов и стоек.
Прогонов и лежней.
Шпренгелей.
Ригелей.

Добротная четырехскатная крыша смотрится основательно

Опорой для накостных стропил четырехскатной крыши (шатровой и вальмовой) является мауэрлат или же балка, врезанная в него с одной стороны и пара стропильных ног с другой.

Накосные стропила для четырехскатной крыши делаются длиннее обычных, потому что несут огромную нагрузку, являясь для нарожников опорой.

Стропильная система вальмовой, как и любой другой четырехскатной крыши достаточно сложна. Доверьте ее создание профессионалам

Нарожник – это укороченная стропильная нога, ее конец опирается на накосную ногу. Второй конец опирается в мауэрлат. При длине строения от 4,5 метров – стропильные ноги в длину делаются составными. Они называются многопролетными. Для уменьшения длины пролета производят установку стоек и подкосов.

Наслонная стропильная система – безраспорная, если установлена по всем правилам. Распор устанавливается, если стропильные ноги на коньке опираются друг на друга. В таком случае устанавливаются ригели.

Опорой для стоек и подкосов может служить и лежень. Существует 2 способа его укладки: на кирпичные столбы, на внутреннюю стену. В некоторых случаях лежень приходится наращивать или выравнивать вверх с помощью деревянных брусьев и досок. Это значительно упрощает последующую установку прогонов и стоек. Во всех случаях под лежень укладывается гидроизоляция.

Строительство четырехскатной крыши требует точных расчетов стропильной системы

Ширина лежня зависит от метода его укладки. Если за опору взяты кирпичные столбики – сечение лежня 10х15 см. Когда лежень укладывается на сплошное перекрытие, то достаточно высоты 10 см. Если нет откосов у стропильной системы крыши – лежень можно не устанавливать. Низ стоек в этом случае связывается схватками.

Прогон – это опорная балка, которая крепится параллельно мауэрлату. Эта часть конструкции является дополнительной опорой для стропил. Он располагается так, чтобы подпирать стропила. Оптимальное расстояние между мауэрлатом и прогоном достигает 4,5 метра.

Установка прогонов определяется наличием опор под них, а также конструкцией перекрытий и стен. Они нужны как дополнительные опоры под длинные стропила. Иногда в качестве дополнительной опоры можно установить шпренгель, который изготавливается из бревна или бруса. Нагрузка на брус от диагональной стропильной ноги постепенно передается через стойку. Стройматериал, из которого построен дом, влияет на выбор материала для стропильной системы: в деревянных домах опорой служат верхние венцы; в кирпичных и каменных – опорные брусья мауэрлата; в каркасных домах – верхняя обвязка.

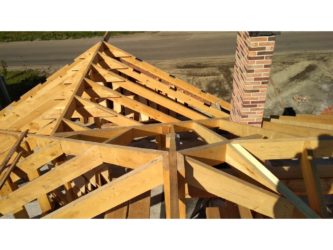

Стропильная система четырехскатной крыши

Общие правила установки стропил ↑

Накосные стропила выдерживают двойную нагрузку, что должно учитываться при расчетах.
Части накосных стропил сращиваются в местах наибольшей нагрузки, усиливаются вертикальными стойками и подкосами.
Накосные стропила изготавливаются с запасом.
Узлы крепления накосных стропил усиливаются металлическими элементами: металлическая проволока, перфорированный крепеж.

Монтаж стропил должен учитывать необходимость горизонтального расположения стропильных ног там, где опорой им служит мауэрлат, чтобы избежать появления распора.

Кроме мауэрлата опорой для стропильных ног может быть: верхняя обвязка, верхние венцы или врезанная балка, которая ослабляет конструкцию, поэтому такое решение нежелательно.

Если длина диагональных стропил больше стандартной длины досок, то они сращиваются для достижения нужной длины. Под стыками устанавливаются опоры. Длина досок выбирается из расчета количества опор. Сращивание стропил производится косым прирубом. Места сращивания стягиваются болтами 12 и 14 мм.

Сращивание стропил для легкой крыши должно быть надежным

Чтобы состыковать нарожник и стропильную ногу – нужно продлить верх нарожника и прибить его гвоздями к диагональным стропилам в одной плоскости.

Для усиления несущей способности стропильной ноги нужно прибить бруски с обеих сторон, сечением 50х50 мм. Усиливать нужно в нижней половине стропильной ноги.

Нарожники на брусках не должны сходиться в одном месте.

Стропильная система двухскатной крыши ↑

Двускатные крыши — более экономичные конструкции. В основе их стропильной системы лежит треугольник. Он состоит из двух стропильных ног и затяжки. Сверху стропильные ноги соединяются на коньковом прогоне, а нижние их концы крепятся на наружных стенах здания. Эта конструкция не так массивна, как предыдущая, но и не так устойчива. Она предназначена для более легкой кровли.

Установка стропил для тяжелых материалов должна предусматривать дополнительные стойки, схватки и подкосы.

Фермы в двускатных коттеджах бывают наклонными и висячими. Висячая ферма – самая простая конструкция, устанавливается на домах без средней стены, шириной не более 6 метров. Стропильная система не имеет промежуточных опор и устанавливается на стены. Состоит она из двух стропильных ног, подкосов и пары затяжек. Между собой и затяжками стропильные ноги соединяются шурупами, гвоздями, двусторонними накладками.

Надежное основание для двускатной крыши имеет форму треугольника

Если расстояние между стенами однопролетного дома превышает 6 метров, то количество подкосов для висячей фермы следует увеличить. Если угол ската крыши получается небольшой, а зимы в регионе снежные, то снова следует увеличить количество подкосов.

Наклонные стропильные системы удобны для небольших домов с несущей стеной посередине. Снаружи стропила опираются на стены дома, а внутри на среднюю несущую стену. Если ширина дома доходит до 15 метров, то одной опоры уже недостаточно. Верхние концы стропильных ног следует соединять внахлест угловыми накладками. Нижние – крепятся к мауэрлату.

Мауэрлат изготавливается из цельных бревен, которые обтесаны на 2 канта. По центру фермы ставится мощная стойка, на нее будет опираться вершина верхнего пояса.

Двускатные крыши с различным расположением средних опор

Мансардные крыши имеют другую конструкцию. Устанавливаться они могут, опираясь на внутреннюю стену или без средней опоры, если под однопролетный дом. особенность таких ферм – междуэтажное перекрытие, а не затяжка. Перекрытие – это пол для мансардного помещения. Нижний и верхний пояс, горизонтальные схватки, вертикальные стойки – выполняются из двойных брусьев, если нет опоры в центре. На вершине конструкции укладывается прогон, как основа будущего конька. Для прогона используют бревна широкого сечения или пару толстых досок: толщина не менее 50 мм.

Конструкция стропильной системы мансардной ломаной крыши

Для деревянных домов при монтаже стропильной системы используют лесоматериалы, для кирпичных и блочных – подойдет металл или железобетон. Древесину для стропил нужно выбирать первого и второго сорта. Наилучшее сечение для стропил двускатной крыши – 50х150 мм. Для обрешетки подойдут бруски – 50х50 мм. Расстояние между соседними стропильными ногами – 1 м. Если угол крыши от 45 градусов, то расстояние можно увеличить до 1,3 м. Если регион снежный, то уменьшить до 0,7 м.

Обрешетка – брусья, прибитые перпендикулярно на стропильные ноги, параллельные друг другу. На эту часть конструкции приходится большая нагрузка, она передает тяжесть несущим стенам.

Обрешетка бывает сплошной, если зазор между досками меньше 1 см, и разреженной – шаг до 50 см.

Обрешетка изготавливается из обрезной доски

Сплошная обрешетка – хороша для мягкой кровли. Она состоит из двух слоев: первый слой – сплошной; второй – влагостойкая фанера или доски набитые на сплошную обрешетку под углом 45 градусов. Также сплошная обрешетка необходима в местах стыков.

Разреженная обрешетка подходит для жесткой кровли: сталь, глиняная черепица и пр. Обрешетка прибивается к стропилам. Шаг рассчитывается с учетом параметров кровельного покрытия.

Как установить стропила на односкатной крыше ↑

Односкатная крыша экономична и способна защитить строение от погодных неурядиц. Сделав такую крышу на даче, можно не бояться проблем с талой или дождевой водой.

Характерной особенностью односкатных крыш является угол наклона: крыши с углом от 70 градусом можно считать крутыми, а 10-20 градусов – плоскими. Чаще всего выбирают крыши с углом 30-45 градусов. Выбор формы нужно сопоставить с погодными условиями и потребностями последующей эксплуатации. Угол крыши должен быть продуман еще на стадии проектировки постройки.

Стропильная система, как и в предыдущих случаях, – это скелет конструкции и опора будущей кровли. В расчете стропильной системы главное распределить вес кровли равномерно. На этапе разработки проекта также стоит учитывать, что крыша будет нести ветровую нагрузку, поэтому возводится она с подветренной стороны.

Угол и длина ската – отражаются на устройстве односкатной крыши

Все расчеты необходимо производить с запасом.

Стропильные системы разделены по типу монтажа:

Наклонные.
Висячие.
Скользящие.

Частота крепления стропил и обрешетки зависит от материалов кровли. Для тяжелых материалов конструкцию следует усиливать.

Односкатная крыша станет отличным решением для небольшого дачного домика, гаража, бытовки или баньки

Каркас стропильной конструкции следует изготавливать из сухой, ошкуренной, обработанной от гниения древесины.

Для установки односкатной крыши подойдут: маленький домик для всесезонного проживания, дачный дом, гараж, небольшие нежилые строения.

Источник: http://goodkrovlya.com/montazh/stropila/ustanovka-stropil-na-razlichnyx-tipax-krysh.html

Установка стропил для двускатной крыши своими руками

Чтобы собрать стропила для двухскатной крыши своими руками, нужно совсем немного знаний и начальные умения плотника.

Стропила выполняют важную работу по поддержке кровли. Они определяют высоту и форму двухскатной крыши.

Стропила двухскатной крыши должны обеспечить укладывание кровельных слоев в виде двух ровных скатов, опирающихся с двух противоположных сторон на фронтоны, а длинными сторонами — на стены дома.

Особенности двухскатной крыши

Чтобы двухскатная кровля, в основании которой лежит собранная своими руками стропильная система, успешно выполняла все возложенные на нее функции и надежно защищала здание от непогоды, нужно знать, как построить для нее надежный, прочный, а иногда и усиленный каркас.

Стропила для двухскатных крыш собирают из деревянных или металлических балок.

Чаще всего для изготовления стропил своими руками используют древесину: доски, брусья, бруски и другие пиломатериалы.

Несколько реже стропила делают из металлопроката. Для этого используют швеллеры, профильные трубы, уголки. Возможно устройство комбинированной системы из металлических и деревянных деталей.

В таких конструкциях элементы, несущие большую нагрузку, делают металлическими, а в менее ответственных местах устанавливают деревянные детали.

Несмотря на свою надежность и крепость, металлические стропила имеют много недостатков.

Так, они способствуют отводу тепла от здания в зимнее время, а летом сильно нагреваются, что повышает температуру в доме. Это снижает уровень комфорта людей, живущих в здании.

Поэтому металлические конструкции используют чаще в производственных зданиях, а в жилых домах каркас для двухскатной крыши большей частью делают из пиломатериалов.

Деревянные детали нетрудно собрать в одну конструкцию — для этого не нужен сварочный аппарат или другое сложное оборудование.

Достаточно иметь измерительные и выравнивающие приспособления, шуруповерт, болгарку и самый простой инструмент, который есть в каждом доме: пассатижи, отвертку, молоток и т. д.

Стоит отметить, что не для всякой двухскатной крыши нужно строить конструкцию из множества элементов.

Существуют двухскатные крыши, в которых скаты опираются не на стропила, а на опоры, закрепленные непосредственно на фронтонах.

Это упрощенный вариант двухскатной кровли, который используют в хозяйственных постройках.

Для жилого каменного или деревянного дома лучше построить своими руками полноценную двухскатную крышу со стропилами висячей или наслонной конструкции. В зданиях сложной архитектуры используются элементы из обеих систем.

Стропильная система двухскатной крыши может быть наклонного и висячего типа. В первом случае нижняя часть стропил опирается на мауэрлат либо в последний венец сруба.

В реальности устройство стропильного каркаса гораздо сложнее описанной модели, поэтому расчет стропил лучше делать на компьютере, например, в программе Автокад.

Неправильный расчет приведет к поломке всей конструкции, поэтому многие домовладельцы, несмотря на то, что строят двухскатную крышу своими руками, проект предпочитают заказывать у архитектора.

Закрепление стропил

Для крепления стропил к кирпичным, пенобетонным и газобетонным стенкам используют мауэрлат, выполненный из бруса квадратного сечения со стороной от 15 сантиметров.

Рассчитанный по диаметру и длине мауэрлат укладывают на основание из гидроизоляционного материала.

В стенах, сложенных из кирпича, иногда оставляют специальную нишу для крепления мауэрлата таким образом, чтобы наружная часть стены представляла собой невысокий парапет, усиливающий фиксацию опорного бруса на торце стены.

Наслонные стропила закрепить легче, чем висячие. Наслонные стропила обеспечивают хорошую вентиляцию кровельного пирога и подкровельного пространства, что увеличивает срок службы всей двухскатной крыши.

Для стропил наслонного типа нужны:

горизонтальная опора для стропил возле конька — на нее будут опираться пятки стропил;
мауэрлат;
добавочные прогоны и опоры для ног.

К недостатку наслонных стропил относится обилие элементов, затрудняющих использование чердака в качестве жилого помещения.

Наслонные стропила подойдут, если чердачное помещение будет использоваться в качестве неутепленной мансарды.

При устройстве большепролетной стропильной системы приходится устанавливать затяжки — это наиболее длинный элемент навесных стропил.

Навесные стропила, перекрывающие большие пролеты, через некоторое время после начала эксплуатации провисают под собственной тяжестью и весом кровельного пирога. Это не касается зданий шириной 3 – 5 метров.

Какое расстояние является критическим для установки наслонных стропил? Если промежуток между стенами составляет более 6 метров, то приходится усиливать и закреплять конструкцию дополнительными элементами для исключения перегрузки стропил.

Для этого используют подвесок или бабку. Этот элемент представляет собой груз, закрепленный на верхней части фермы.

Подвески не следует путать со стойками, так как их нижняя часть не контактирует с затяжкой. Функция подвески состоит в укреплении конькового модуля, где сходятся концы двух противоположных ног.

Снизу к бабке присоединяют затяжку. Чтобы увеличить или уменьшить провисание затяжки, используют резьбовые или патронные хомуты.

Сборка наслонной конструкции

В первую очередь нужно проверить высоту коробки, правильность диагоналей и горизонтальность верхней части стен. Все найденные отклонения устраняют с помощью песчано-цементного раствора.

В деревянных зданиях излишне высокие места спиливают. Выравнивая мауэрлат в горизонтальной плоскости, подкладывать под него что-либо можно только в случае незначительного перекоса.

Поверхности, на которые будут укладывать лежни, тоже должны быть строго горизонтальными, однако они не обязаны находиться в одной горизонтальной плоскости с внешними стенами.

Все деревянные детали перед установкой на постоянное место обрабатывают антипиренами и антисептиками. Верхнюю часть бетонных и кирпичных стен покрывают слоем гидроизоляции.

После этого можно приступать к сборке конструкции:

укладывают на внешние стены мауэрлат, проверяя правильность установки измерением диагоналей — они должны быть равны;
выравнивают выставленный мауэрлат в горизонтальной плоскости;
сращивают мауэрлат, используя косые зарубки, а для большей надежности места соединения закрепляют болтами;
закрепляют мауэрлат на стенах;
отмечают места установки лежня — он должен находиться на равном расстоянии от мауэрлата с каждой стороны;
укладывают лежень, закрепляя его, как и мауэрлат, анкерами и скобами;
отмечают места установки стропильных ног — расстояние между стропилами должно быть не более 100 см;
поскольку лежень выровнен по горизонтали, изготавливают опоры равного размера;
опоры по высоте должны коррелировать с диаметром прогона и лежня;
устанавливают опоры и при необходимости укрепляют их распорками;
укладывают на опоры прогон, проверяют правильность углов и линий, устанавливают перемычки, металлические детали и крепежные бруски;
устанавливают первое стропило и размечают на нем точки подпиливания;
используя первую ногу как шаблон, изготавливают остальные;
проводят крепление стропил к мауэрлату, а затем к прогону и друг другу;
прикручивают каждое второе стропило к мауэрлату проволокой;
монтируют наслонные доски;
устанавливают кобылки, увеличивая длину стропила для формирования карнизного свеса;
устанавливают отдельные стропила для козырька (если он есть в проекте).

Висячая стропильная система

Висячие стропила могут крепиться на пролеты длиной менее 6 метров. Они состоят из затяжек, которые одновременно являются потолочными лагами, и стропильных ног, связанных попарно перекладинами-ригелями. Ригеля делают конструкцию более жесткой, не давая ногам разъезжаться.

На двухскатной крыше под висячие стропила не нужно укладывать мауэрлат. На установленный на торцы стен водоотталкивающий слой достаточно подложить деревянные доски, нужные для коррекции ферм по горизонтали и чтобы древесина, из которой они изготовлены, не смялась при упоре в твердый кирпич.

Висячая стропильная ферма собирается на земле, а потом краном монтируется на стены или разбирается и подается наверх вручную, где собирается заново.

Установка стропил висячего типа своими руками:

вырезают правое и левое стропило для двухскатной крыши своими руками и затяжку к ним — рассчитать длину каждого элемента можно с помощью геометрических формул;
все три элемента поднимают наверх и собирают способом внахлест или встык;
ферму устанавливают на краю коробки и закрепляют на поверхности стены;
аналогично устанавливают ферму на другом конце коробки;
изготавливают, поднимают и собирают остальные фермы и устанавливают их на расстоянии, предусмотренном расчетами;
устанавливают двускатный конек;
закрепляют бабки;
с помощью хомутов регулируют соединение нижнего конца каждой бабки с затяжками.

Выставить фермы по высоте можно с помощью натянутой между фронтонами бечевки — если высоты стропильных ног не хватает, то под пятки подкладывают деревянные вкладки.

Как правильно соединить стропильные ноги с затяжкой? Существует два способа: поставить на узел несколько деревянных пластин или усилить его одной стальной накладной пластиной.

Существует несколько вариантов висячих стропильных систем. Выше была рассмотрена треугольная трехшарнирная арка с бабкой.

Такая стропильная система не позволяет использовать подчердачное пространство в качестве жилого помещения, но монтаж стропил в этом случае будет наиболее простым.

Двухскатная крыша — идеальный вариант для сборки своими руками. Не всегда такая конструкция подходит к дизайну дома, но она очень легка в выполнении и достаточно функциональна.

Зная, как рассчитать размер и как сделать стропила, можно самостоятельно построить двухскатную крышу на свой дом или гараж.

Источник: http://kroemsami.ru/stropila-dlya-dvuhskatnoj-kryshi.html

Стропильная система двухскатной крыши: 2 основных вида стропил – нюансы конструкции, расчеты и этапы монтажа

Стропильная система двускатной крыши считается одной из самых простых в чисто конструктивном плане. В ее составе всего лишь несколько элементов, количество которых уменьшается или увеличивается за счет размеров самой кровли. Но при кажущейся простоте сам процесс возведения двускатной крыши требует знания некоторых нюансов, которые влияют на качество конечного результата.

Стропильная система для двускатной крыши

Что собой представляет двускатная крыша

Из названия становится понятным, что конструкция крыши – это два ската, имеющие прямоугольную форму в плоскости. Чаще скаты имеют одинаковые размеры, но существуют так называемые асимметричные конструкции, в которых скаты по габаритам отличаются друг от друга.

При этом скаты установлены друг к другу под определенным углом, который называют наклоном. Линией соприкосновения является коньковый брус, являющийся частью стропильной системы. По-простому его называют коньком, и он является наивысшей точкой крыши.

Боковые плоскости, сформированные скатами, называются фронтонами. Они имеют треугольную форму. После сооружения крыши боковины облицовывают листовыми или панельными материалами: фанера, ОСП, даже доски и прочее.

Что собой представляет стропильная система двускатной крыши

Основой конструкций скатов являются стропильные ноги, они же стропила. Изготавливают их или из пиломатериалов (брусы, доски), или из стального профиля (уголок, швеллер). В частном домостроение применяют древесину. С ней проще работать, плюс пиломатериалы дешевле.

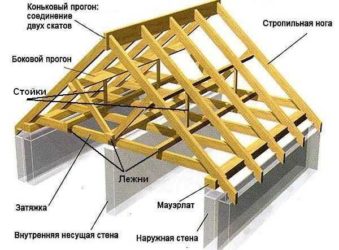

Устройство стропильной системы двускатной крыши – это не только стропила. Кроме них есть еще несколько обязательных элементов. На фото ниже все элементы двускатной кровли показаны. Обозначим их.

Каждый из элементов кровли имеет свое назначение

Элементы стропильной системы двускатной кровли

Мауэрлат. По сути, это балка, на которую упираются стропилы. Ее назначение – равномерно распределить нагрузки от стропильных ног на стены дома. Если мауэрлат не использовать, то стропила будут давить на стены точечно, то есть в местах установки возникнут большие напряжения, которые приведет к растрескиванию стен.
Стропила, установленные под наклоном.
Конек, он же коньковый брус или прогон. Его задача – сформировать место стыковки стропильных ног. Коньковый брус – необязательный элемент двускатной крыши. Есть конструкции, в которых его не устанавливают. Но об это чуть ниже.
Затяжки. Используются не всегда, а только на висячих стропилах или, если стропильная система устанавливается на широкий дом.
Балки перекрытия, которые формируют потолок в комнате и пол в чердаке.
Одна из балок перекрытия, которую называют лежнем. Она дополнительно выполняет функции основания для опорных стоек, которые поддерживают стропила. Используется не всегда.
Опорные стойки, они же бабки, поддерживающие стропильные ноги. Их устанавливают лишь в том случае, если длина пролета дома составляет не менее 6 м.
Подкосы, они же диагональные подпорки. Их используют лишь в том случае, если опорные стойки не могут обеспечить общую надежность стропильной системы.

Есть еще один элемент, который хорошо виден на фото ниже. Это опорные стойки для конькового прогона. Их устанавливают, если конструкция стропильной системы имеет большой вес. То есть все строение собирается под тяжелый кровельный материал, к примеру, под керамическую черепицу.

Наслонные стропила с опорными стойками под коньковым прогоном Вам это может быть интересно! Теплая крыша – это немаловажная деталь при строительстве энергоэффективного дома. Из статьи по следующей ссылке Вы сможете узнать, как правильно утеплить крышу дома.

Виды стропил

Стропильная система крыши (двускатной) может собираться из наслонных стропил или висячих.

Наслонные

Свое название они получили потому, что упираются нижними концами на стены дома, верхними на коньковый прогон. При этом стропильные элементы подвергаются нагрузкам, которые изгибают их. Конструкция надежная, прочная, с большой несущей способностью.

На фото выше как раз показана стропильная система наслонного вида. Хорошо видно, что ноги упираются в верхней части на конек. При этом есть два вида крепления самих стропил в верхней части:

крепление производится к коньку:
крепление производится между собой с упором на конек (фото выше).

Висячие

Необходимо сразу обозначить, что данный вид стропильной системы может быть использован, если между стенами дома расстояние не превышает 12 м. Потому что стропила упираются нижними концами на стены, а верхними только между собой (коньковый прогон в конструкции отсутствует). Отсюда и невысокая несущая способность при большом разлете.

Висячие стропила для крыши имеют один чисто конструктивный недостаток – большая опорная нагрузка на стены дома. Чтобы ее снизить, между ногами устанавливают затяжки, чтобы получился жесткий треугольник. Нередко функции затяжек выполняют несущие балки перекрытия.

При необходимости усилить висячие стропила, под них устанавливают стойки и подкосы.

Висячие стропила крыши двускатной

Монтаж стропильной системы двускатной крыши

Два вида стропильной системы определяют две разновидности технологии их сборки. Рассмотрим каждую по отдельности.

Монтаж наслонных стропил

Существует определенная последовательность сборки наслоных стропил.

Устанавливаются две крайние опорные стойки под коньковый брус. Они не только будут подпирать брус, но и являться элементами, формирующими фронтоны здания. Крепят их в нижней части к мауэрлату. При этом строго выставляют по вертикали, а верхние торцы в одной горизонтальной плоскости. Для этого между стойками натягивают прочную нить, уровнем проверяют ее на горизонтальность. Если есть отклонения, то одну из опор (низкую) приподнимают при помощи деревянных подпорок.
По горизонтально натянутой нити монтируют промежуточные опорные стойки с шагом 2-2,5 м. Чтобы брусы стоек не смещались, их подпирают временными крепежными элементами: подпорками или затяжками.
На стойки укладывают коньковый брус, который к ним же и крепится.
Производится попарно установка стропил двускатной крыши. Монтаж можно начинать с любой стороны. Крепление сразу проводится к мауэрлату и к коньку. Главное – выдержать расстояние между ногами, которое определяется в зависимости от тяжести и несущей способности кровельного материала. Обычно в проекте дома этот параметр указывается.
Если есть необходимость, монтируются промежуточные опорные стойки и подкосы.

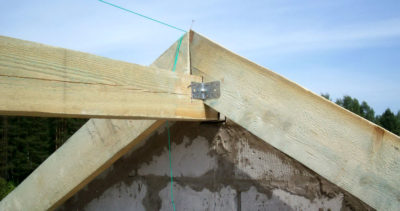

Установка стропил на конек по натянутой нити

Монтаж висячих стропил

Технология установки висячих стропил другая. Для этого вся конструкция, собранная из двух стропил и затяжки, собирается на земле. То есть подготавливаются кровельные фермы в необходимом количестве, которые затем поднимаются на крышу. Иногда мастера собирают фермы на крыше. Собрали одну – установили, собирают следующую.

Необходимо отметить, что такие фермы имеют значительную массу. Поднимать их вручную сложно и опасно, поэтому используют услуги подъемного крана. А это увеличивает себестоимость сооружения.

Собранные на земле стропильные фермы висячего типа

Самое сложное – выставить фермы. Все они устанавливаются по месту монтажа с запланированным шагом, где временно закрепляются укосинами и подпорками. Затем между крайними фермами натягивается нить. Ее надо выставить так, чтобы она, во-первых, был натянута строго по горизонту, во-вторых, по конструкции, которая выше остальных.

Остается только приподнимать стропильные конструкции, которые оказались ниже натянутого уровня. И последнее – монтаж обрешетки, которая закрепит все фермы в одну стропильную систему. Обратите внимание, что в нижней части стропила будут закрепляться к мауэрлату.

Вас это может заинтересовать! Когда закончен монтаж стропильной системы, то приходит черед кровельных работ. Из статьи по следующей ссылке Вы сможете узнать, чем покрыть крышу дома.

Расчет стропил

Какие параметры необходимо рассчитать, чтобы крыша дома была собрана точно по проекту:

длина стропильных ног;
шаг их установки;
сечение используемого пиломатериала.

С длиной все просто, для этого придется воспользоваться теоремой Пифагора, в основе которой лежит формула: c2=a2+b2, где c – гипотенуза треугольника (это и есть стропила), a и b – катеты. Последние – это высота крыши и половина ширины дома. Все параметры легко можно замерить.

Длина стропилы равна l2+H2

С шагом установки сложнее, потому что многое будет зависеть от массы кровельного материала и нагрузок от природных осадков. Чем больше обе нагрузки, тем меньше шаг установки. Но, как показывает практика, данный параметр варьируется в пределах от 60 см до 2 м. Последний показатель используется, если в качестве кровельного материала применяется профнастил с большими параметрами гофры, к примеру, Н75.

Что касается сечения стропильных ног, то здесь, как и в случае с шагом монтажа, учитываются нагрузки, а также длина ног и шаг их установки. Здесь зависимость такая: чем больше нагрузки, шаг и длина, тем больше сечение.

В видео процесс монтажа стропильной системы:

И еще один момент. Стропила для двускатной крыши укладываются под определенным углом (на фото обозначен буквой «a»). Наклон выбирается с расчетом выбора кровельного материала. То есть некоторые покрытия нельзя укладывать на крыши, если угол наклона меньше требуемого. Вот несколько соотношений:

минимальный угол наклона стропильной системы для шифера – 22°;
для профнастила – 12°;
для металлочерепицы – 14°;
мягкой черепицы – 15°.

Соотношение уклона крыши к типу кровельного материала На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования и ремонта кровли под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Обобщение по теме

Двускатные крыши – традиционные конструкции. Но из статьи становится понятным, что есть две стропильные системы, которые ложатся в основу сооружения кровель. Выбирается та, которая подходит под размеры дома. Как критерий выбора учитываются и нагрузки, давящие на них. Поэтому важно все грамотно соотнести, учитывая нюансы строительных процессов.

Прочитать позже

Отправим материал на почту

Автор статьи

Кровельщик, строитель с опытом в строительстве 15 лет

Сергей Соловьев

Источник: https://m-strana.ru/articles/stropilnaya-sistema-dvukhskatnoy-kryshi/
