Как выровнять свес крыши?

Как выровнять обрешетку на крыше

Нужно ли мне выравнивать обрешетку по уровню для кровли крыши?

При монтаже кровельного материала поверх обрешетки крепежный элемент должен попасть как можно точнее в центр самой обрешетки. Если она не будет выровнена по уровню, добиться высокой точности монтажа не получится. Это особенно важно для бруса.

Обрешетка из бруса под метаплочерепицу

Обрешетка из доски под шифер

Если крепеж (гвоздь, саморез, шуруп) попадет близко к краю, а не к центру, возможен скол древесины. Кроме того, расположение крепежа слишком близко к краю древесины ослабляет соединение. При необходимости выполняйте предварительную засверловку.

Выравнивание по уровню повысит качество монтажа, упростит процесс нахождения центра под кровельным материалом, обеспечит равномерное расстояние между рядами. Время, затраченное на выравнивание, при кровельных работах окупится сторицей.

Шаг обрешетки в зависимости от шага стропил

Схема устройства обрешетки под шиферную кровлю

Для качественного монтажа понадобится длинный пузырьковый уровень. Выравнивать каждый ряд необязательно. Достаточно точно установить первый. Остальные «отбивают» от первого рулеткой с периодическим контролем.

Укладка по уровню имеет смысл только для обрезного и ровного пиломатериала. В случае использования широкой необрезной доски, выравнивание теряет смысл.

Пример использования широкой необрезной доски

Устройство и размер шага обрешетки под металлочерепицу

Обрешетка под металлочерепицу создает определенный скелет кровельного покрытия. Но если для обустройства конструкции может применяться доска или листовой пиломатериал, то шаг обрешетки под металлочерепицу должен быть точно выверенным. При этом следует соблюдать перпендикулярность выкладки материалов относительно стропильных ног, крепление осуществляется гвоздями, саморезами. Монтаж обрешетки под металлочерепицу необходим для равномерного распределения нагрузки, обеспечения необходимых требований к функциональности по эксплуатации кровли.

Правила обустройства обрешетки под металлочерепицу

Чтобы обрешетка под металлочерепицу соответствовала требованиям, следует знать:

1. Бывает разреженная и сплошная конструкция. Последняя выполняется из листовых материалов (фанера, ОСП). Доска укладывается с компенсирующим расстоянием/ зазором в 10 мм для температурных расширений материала, а листы монтируются встык.
2. Все процессы лучше делать в сухое время суток, чтобы минимизировать риск намокания материала.
3. Самым оптимальным вариантом является установка обрешетки разреженного типа, шаг подбирается в зависимости от шага профиля. Например, Каскад металлочерепица, для которой шаг составляет 350 мм.
4. Пиломатериалы подбираются без признаков коробления, дефектов, обрабатываются антипренами и составами биологической защиты.
5. Шаг обрешетки для металлочерепицы имеет разницу: на реберных точках скатов и свесах он минимальный. Технология выкладки материала идет снизу вверх, поэтому свесы карнизов обустраиваются в первую очередь.
6. Вдоль свеса по карнизу набивается доска толщиной на 10-15 мм больше остальных – это компенсирует перепад уровня в точках крепежей черепицы по концам и в середине волны.
7. Ветровой деревянный брус не может быть ниже точки листа кровельного покрытия. К этому брусу монтируется планка конькового элемента.
8. Угол наклона кровли не может быть менее 14°.
9. По ендове, у мансардных окон, вентиляционных, дымовых выходов обустраивается дополнительная обрешетка.
10. Крючки и кронштейны для крепления системы водостока монтируются прежде, чем устанавливаются желоба.

Следует помнить, что обрешетка на крыше служит не только скелетом для укладки кровельного материала, но и обеспечивает вентиляционный зазор для предупреждения образования конденсата. Поэтому, экономить на материалах или нарушать технологию работ категорически не рекомендуется.

Как рассчитать обрешетку под металлочерепицу

Для начала промеряются скаты: высота, длина, прибавляются выпуски, размер лобовых досок. Теперь рассмотрим пример расчета обрешётки на кровле площадью 100 м2, где используются доски 25х150х4000 мм:

1. общая площадь доски: 0,15*4 = 0,6 м2;
2. нужное количество материала: 100/0,6 = 167 шт.;
3. объем доски в кубах составляет 0,015 м3, объем всего материала 1,5 м3.

Получается, что устройство обрешетки под металлочерепицу сплошной потребует 1,5 м3 досок, разреженная же должна учитывать зазор между досками. К примеру, по той же площади кровли и длине скатов в 6 м, ширине 9 м с шагом обрешетки 300 мм считаем:

1. на один скат нужно 20 шт. досок (6/0,3);
2. погонаж материала на одном скате 180 м (20*9), на двух 360 м;
3. при длине досок в 4 м количество равно 90 ед. (360/4);
4. объем расходного пиломатериала (90*0,025) составляет 2,25 м3.

Важно! Шаг обрешетки под укладку металлочерепицы зависит от шага профиля и составляет 300-450 мм.

Правила выполнения конструкции и пошаговая инструкция

Необходимость соблюдения параметров материала – это гарантия того что кровля будет служить долго.

• Для системы стропил берется брус размером: 50х200, 50х150, 50х100, 100х200, 100х150;
• Толщина доски для обрешетки и крепления конька от 25 мм;
• Шаг стропил 600-900 мм;
• Первая доска толще других на 10-15 мм;
• Стык досок обрешетки – шахматный;
• Ветровая доска устанавливается выше обрешеточной конструкции;
• Предел прочности – выдерживать вес человека.

А теперь пошаговая инструкция создания обрешетки для кровли из металлочерепицы:

1. Первая доска крепится с нижней стороны ската, размещается горизонтально каркасу и прибивается к вертикальной контробрешетке или стропилам гвоздями. Каждую точку сопряжения с поверхностью следует крепить двумя и более гвоздями. Расстояние между обрешеточными брусьями берется чуть уже профиля металлочерепицы, чтобы затем оформить правильно свесы.
2. Второй ряд прибивают, как и первый.
3. Следующие ряды устанавливают и крепят сообразно шагу по профилю кровельного материала. Удобно использовать мерный брусок.
4. Внутренние углы кровли, где формируется ендова, доски нужно обрезать под углом, чтобы обеспечить плотность стыка.
5. Последний ряд прибиваемой обрешетки в области конька лучше делать большей величины, для чего применяется более широкая доска или несколько брусков собираются вместе. Сплошной настил минимизирует риски перегиба по краям листов.
6. После того, как каркас под металлочерепицу Каскад (где шаг в 350 мм) или любую другую закончен, следует обрезать края пиломатериалов, выравнивая нужную длину.

Совет! Для крепления бруса применяются гвозди, длина которых в 2 раза превышает показатель толщины доски, а диаметр не более 3,5 мм. Необходимо каждые два ряда проверять кривизну установки пиломатериала, расчет осуществляется сверху вниз, что помогает контролировать длину черепицы.

Руководство по обустройству «скелетного» каркаса можно дополнить рекомендациями по выбору материалов:

• Доска 25х100 применяется для облегченной конструкции простого типа;
• Обрезная доска 32х100 нужна, если решили воспользоваться черепицей повышенной толщины оцинкованных листов, а также на крышах сложной конструкции;
• Брус размерами 50х50 мм устанавливают в случае необходимости стропильного шага более 0,9 м.

Какой именно выбрать шаг обрешетки, чтобы прибить листы металлочерепицы на крышу, рассчитать несложно, как и своими руками обустроить конструкцию.

Важно! Вычисления интервала между брусьями выполняются посредством измерения расстояния от самой высокой точки первой волны к нижней части места. Для чего на стропильную ногу нужно поместить уровень в 1,5 и замерить. Соответственно полученному расстоянию и будет выполняться шаг. Стандартными параметрами поперечной волны считается градация в 30-45 см, по этим цифрам и выбирается оптимальный шаг.

Как выровнять провисшую крышу

Доброго дня! Интересует возможно ли выровнять провисший коньковый брус в старом срубе (ок.50 лет)? Фото дома прилагаю, покрашено какой-то краской, на первый взгляд не ржавая, но проверять собрались когда чуть потеплеет. В доме потолки зашиты и выглядят ровными, создается впечатление что настил над жилым помещением ровный. Под крышей помещение не жилое и никак не используется. Стропила выглядят весьма прилично, только возле печной трубы почернели, но сухие — предполагаю, от температуры. Т.е. смущает что у крыши задраны концы, если можно так сказать.

Заранее спасибо за ответ и отдельное — за очень полезный сайт!

Провисший конек крыши

Привет, Воля из Минска!

У старых домов от времени и ряда некоторых других причин, конек может местами провисать. Бывает, что это ни в коей мере не влияет на конструктивную прочность кровли, но не всем хозяевам нравится такой непрезентабельный вид.

Для исправления положения применяют несколько вариантов. Самый кардинальный и неубиенный — это полный демонтаж кровли. Затем выравнивание всех стропильных треугольников по шнурке, натянутой между двумя крайними фронтонными стропилами, выставленными по уровню на одинаковую высоту. Для этого не обязательно демонтировать старые просевшие стропила, бывает порой достаточным укладки нового конькового элемента на старый (если он есть) или нашивка дополнительного количества досок обрешетки. После такой сборки проверяют по правилу или по длинной и ровной доске — убрали ли все «ямки» и «горки» под кровельным материалом.

Если да, то вновь накрывают крышу. Естественно, что это наиболее затратный вариант. И его чаще применяют при наличии в кровле значительного количества отверстий и дыр. Когда хозяин решается на настил новой кровли. Да и демонтаж старых кровельных листов связан и с долгой возней по уборке их, да и дожди могут в это время пойти.

/Вот, например, в прошлом 2014 году знакомый попросил накрыть старую кровлю из кровельного железа прямо по нему профилированным окрашенным. Мы добавили по скатам крыши черепной брусок сечением 50/50 от конька и до карнизов. Набили доски обрешетки. Все сделали так, чтобы не было прогнутых участков. Накрыли новым профилированным железом. Приятель был в восторге. И сейчас крыша смотрится «обалденно», а была нисколько не лучше, чем на вашем фото./

Другой вариант — тоже прямо по коньку, сверху существующей старой кровли набивают две или более обрезных доски. Одна из которых лежит на одном скате, а вторая — на другом. Их также выравнивают строго по шнурке. При необходимости подкладывая в просевших местах под них обрезки досок различной толщины. Все это надежно прикрепляется к кровле саморезами.

Потом берут коньковые элементы достаточной ширины, накладывают сверху и кровельными саморезами прикрепляют их на протяжении всей крыши. Чем больше ширина элементов, тем лучше. Поскольку имеющиеся в продаже редко превышают 200-250 миллиметров на сторону (то есть их общая ширина в развернутом виде — 400-500 миллиметров), их делают под заказ.

Но стоят они «как чугунный мост» и поэтому мы предпочитаем покупать обычный лист (окрашенный или просто оцинкованный) размером 1*2 метра, во втором случае 1,25*2,5 метра. Размечать его, резать и гнуть на станке. Нет станка? Можно согнуть на металлическом уголке киянкой. Обходится все это удовольствие раза в 4 дешевле.

Как говорят, почувствуйте разницу.

После всех этих манипуляций и монтажа кровля смотрится значительно лучше, по крайней мере издалека и если особо не присматриваться. Потому что по самим скатам просевшие места никуда не исчезли.

Ну и самый последний вариант — когда на чердаке в местах провалов кровли строго под коньком устанавливают стойки с опиранием их на стропильные основания и выставляют конек. Для чего либо подбивают клинья под основания стоек, либо используют винтовые компенсаторы осадки срубов (подробнее можете посмотреть либо на моем сайте в соответствующем разделе, либо в интернете). Не менее эффективно использование домкратов. Расписывать не буду, как делается, догадаться несложно.

Другие вопросы по теме крыш:

Схема кровли старославянской избы

Задать вопрос Семенычу (автору материалов)

Наш сайт регулярно пополняется интересными и уникальными материалами и статьями по тематике пиломатериалов, строительных материалов и работ, приводится авторское мнение и знания реального шабашника с опытом работы более 15 лет. Имеется раздел — забавные истории шабашников. Если вы желаете получать информацию об этом, подпишитесь на рассылку новостей нашего сайта. Гарантируется непередача вашего адреса третьим лицам.

Источники: http://strmnt.com/vopros/obreshetka-dlya-krovli.html, http://build-experts.ru/shag-obreshetki-dlya-metallocherepicy/, http://www.woodmaterial.ru/vopros/1321_kak_vyrovnjat_provisshuju_kryshu.php

Источник: https://blogforbuilder.ru/kak-vyrovnyat-obreshetku-na-kryshe.html

Подшивка свесов крыши

Подшивка свесов крыши — процедура не обязательная, но очень полезная. Осуществляет на завершающем этапе кровельных работ, после укладки кровельного покрытия, а также после утепления и облицовки стен постройки. Решает сразу несколько проблем. Защищает подкровельное пространство от попадание под него сильных порывов ветра с дождем.

Перекрывает доступ на чердак мелким животным и птицам. Вопрос эстетики и дизайна. Подшивка свесов скрывает внутренности кровельной конструкции, благодаря чему крыша и постройка в целом приобретает законченный вид. К тому же подшитый свес служит заметно дольше.

Если не планируется подшивать свесы, рекомендуется покрыть стропила краской, чтобы придать им устойчивости к плесени и гниению в периоды года с туманами и высокой влажностью.

Свесы карнизные

Различают свесы карнизные и фронтонные. Карнизные (или горизонтальные) свесы – это нижний край скатов крыши. По сути они являются продолжением стропильных ног. Если стропил не хватает для оборудования свесов, их удлиняют «кобылками» — отрезками доски, которые прибиваются к нижнему краю стропил.

Свесы крыши активно участвуют в процессе вентиляции подкровельного пространства, поэтому закрывать их наглухо нельзя. На крышах чердачного типа через них воздух попадает в чердачное помещение. В мансардах — в кровельный пирог, поднимаясь через воздушную прослойку к коньку. Таким образом кровля вентилируется. Способы устройства вентилируемых карнизных свесов зависит от вида материала, который будет использован для обшивки.

Свесы фронтонные

Боковые части скатов крыши образуют фронтонные свесы шириной от 50 см. Если при зашивке карнизных свесов на первом плане стоит вопрос обеспечения вентиляции кровельного пространства, то в случае с боковыми свесами главное – герметичность. Если их не зашить, дождь с сильным ветром может попасть между досками обрешетки. Утеплитель намокнет и потеряет свои теплоизоляционные свойства.

Для зашивки свесов применяют разные материалы. В виде отдельных элементов или цельных листов. Крепятся либо параллельно свесу, либо перпендикулярно. Но технологий подшивки всего две: подшивка по стропилам и подшивка горизонтальная.

Подшивка по стропилам

Технология подшивки по стропилам используется на крышах с небольшим наклоном скатов (не более 30 градусов) и шириной свесов 40-50 см. Главное соблюдать условие: нижние концы стропил (или «кобылки») должны находиться строго в одной плоскости. К стропилам прикручивают обрешетку из досок или брусков. Элементы набивают на обрешетку. Их расположение может быть любым: параллельно стене, перпендикулярно плоскости стропил, по торцу стропил.

Фронтальный свес подшивается только методом подшивки по стропилам. При этом карнизные свесы могут быть подшиты другим способом, а именно, горизонтальной подшивкой.

Подшивка горизонтальная

Более популярный способ. Рекомендуется для крыш с крутым углом наклона скатов. Особенность горизонтальной подшивки в том, что элементы обшивочного материала набиваются не на стропила, а на специально сооруженную коробку.

Стропила обрезаются по горизонтали и вертикали. Их окончания должны находиться в одной плоскости. К нижней части стропил прикрепляется лобовая доска, к стене – брус. Брус на стропилах должен находиться ниже бруса на стене на 1 см. Это обеспечит беспрепятственный сток воды, если она попадет на свес. При ширине свеса более 45 см, по центру добавляется еще один брус. В местах, где состыковываются два кровельных ската, доска прибивается от угла кровли до угла здания.

Кромки свеса

Перед подшивкой свесов необходимо зашить незащищенные элементы свесов. На карнизном — это торцы стропил, на фронтальном – торцы обрешетки.

После того как стропила или «кобылки» будут выравнены по одной длине, их соединяют обвязочной доской. На нее крепится лобовая. Лобовая может быть металлическая или изготовлена из дерева и покрытая защитным составом. В последующем она послужит местом крепления водосточного желоба. С такими видами кровельного покрытия, как металлочерепица, гибкая черепиц и керамическая, лобовая доска, как правило, есть в комплекте.

Кромка фронтонного свеса закрывается деревянной или металлической торцевой доской. Доска прибивается к торцам обрешетки, выровненным по одной линии, и торцу конька. Торцевые части торцевой доски закрывают кровельным материалом.

Для подшивки свесов могут быть использованы различные материалы. Выбирают, исходя из общего стилевого решения всей постройки.

Доска строганная или обрезная

Ширина доски – от 5 до 25 см, толщина – от 1,7 до 2,2 см, желательно из дерева хвойных пород. Прежде чем использовать доску в качестве обшивки, необходимо ее подготовить. Около месяца выдержать на открытом воздухе, но под навесом, чтобы не попадал дождь. Отлежавшись она приобретет нужную консистенцию: не будет слишком сухой или слишком влажной. В ином случае ее покоробит, что нарушит конструкцию свесов. Перед монтажом обрабатывают антисептиком и покрывают лаком или краской.

Для вентиляции между досками оставляют зазор 1-1,5 см. Если доски прибиваются параллельно стене, то крепление ставится через 1 метр. Если перпендикулярно – крепят с двух сторон и по середине при ширине свеса более 45 см.

Вагонка деревянная

Для подшивки подойдет влагостойкая вагонка. Вагонка — это та же доска, только обработанная, поэтому ее также можете покоробить. Чтобы этого не случилось оставляют на месяц отлежаться на открытом воздухе. Монтируется вагонка аналогично доскам, только без оставления зазоров. В данном случае используют специальные вентиляционные решетки. Их заранее врезают в короб.

Водостойкий сайдинг из ПВХ

Как правило, вместе с покупкой сайдинга для обшивки, будет предложен комплект всех необходимых для монтажа элементов: полосы для отделки краев, крепежные уголки для соединения планок, вентиляционные решетки.

Планки сайдинга крепятся перпендикулярно стенам. Вдоль карниза не рекомендуется, так как в отличие от дерева сайдинг не обладает достаточной прочностью и в процессе эксплуатации быстро прогнется. Количество мест крепления зависит от ширины свеса, обычно от до четырех штук.

Профлист

Для подшивки свесов подойдут профлисты с высотой волны от 0,8 до 2 см. Удобство этого материала в том, что его можно укладывать сразу большим отрезком.

Листы крепятся параллельно карнизу. Стыки обшивки и стены закрываются изнутри внутренним углом, снаружи лобовой планкой. В местах соединения двух профлистов устанавливается наружный угол. Для вентиляции между листами оставляют зазор 0,6-1,2 см. Также используют специальные вентиляционные решетки.

Металлические листы

Это может быть оцинкованная сталь, алюминий или медь. Толщина листа – 0,6-0,8 мм, длина может доходить до 6 м. Листы укладываются по длине свеса. Места отрезов стальных листов обрабатывают антикоррозийным средством. Для медных и алюминиевых этого не требуется, так как они не подвержены коррозии. Для вентиляции используют либо вентиляционные решетки, либо вставляют перфорированные куски листового металла. Для работы с листами требуется специальный режущий инструмент.

Водостойкая фанера или плиты ОСП

Высокая жесткость фанеры и плит ОСП позволяет прикручивать ее цельными кусками. Крепления делаются через каждый 1-1,2 м. В короб врезаются вентиляционные решетки. Имеет не очень презентабельный внешний вид, поэтому рекомендуется окрасить после монтажа.

Софиты

Пожалуй, единственный материал, который специально разработан для подшивки свесов. По сути это те же доски или пластик, только уже обработанные и подготовленные для монтажа с учетом всех необходимых параметров. Существует большое цветовое разнообразие, разные фактуры и формы софитов, поэтому их можно подобрать к любому дизайну. Специально для карнизных свесов выпускаются софиты с перфорацией, с частичной перфорацией, для боковых фронтонных свесов – сплошные. Также есть одинарные, двойные и тройные софиты для различных конструкций свесов крыши.

Помимо самых софитов в комплекте присутствуют дополнительные элементы, необходимые для монтажа обшивки: лобовые планки (или фаски), J-образный профиль с пазами, финишные планки.

Монтаж простой. Можно обойтись без команды специалистов. Софиты отрезаются по нужной длине. Крепятся перпендикулярно стене. Для крепления используется профиль с пазами.

Источник: https://stroyfora.ru/p/post-15

Свесы кровли – классификация и этапы монтажа, конструктивные отличия, фото

В нашем обзоре подробно будет рассказано о важном конструкционном элементе любого дома, который носит название карнизный свес кровли. Приведена подробная информация о разновидностях карнизов и основных вариантах их устройства.

Так как свес крыши выступает за пределы крыши и подвергается значительным снеговым и ветровым нагрузкам, важно знать строительные нормы и правила устройства этого элемента. В статье можно ознакомиться о том, как сделать минимальный допустимый отступ от стены, о рекомендуемых нормах устройства свесов для крыши из наиболее часто применяемых кровельных материалов.

Подробно описано о важном моменте – организации вентиляции подкровельного пространства, образуемого после подшивки карнизов.

Закрытый свес крыши это не только красиво но, тепло на чердаке или мансарде

Разновидности свесов

Свес крыши обеспечивает защиту стены от попадания талой воды, косого дождя, а также затеняется дом от жарких солнечных лучей.

В строительстве карнизный свес классифицируется по своим конструкционным разновидностям:

• Фронтальный. Данная конструкция служит для защиты наружных фасадов здания и, по сути, является продолжением крыши, выступающей за наружные границы скатных кровель. Длина фронтального карнизного свеса может быть от 400 до 1000 мм и зависит от места расположения карнизного выпуска. В отдельных случаях длина может быть увеличена, до необходимого размера. Фронтальный свес в отличие от бокового, почти всегда выполняют закрытого типа и подшивают различными материалами.
• Боковой. Обычно используется при двускатных кровлях и располагается по бокам кровли здания. Длина боковых свесов варьируется в пределах от 500 до 600 мм.

Свес кровли по нормам в обязательном порядке оборудуется ограждением и обеспечивает задержку снежного массива.

Монтаж бокового свеса крыши На нашем сайте Вы можете найти контакты строительных компаний, у которых налажен полный цикл производства комплектующих для строительства и ремонта. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Основные варианты устройства свесов

Визуально выступ крыши над стенами увеличивает площадь дома и зрительно уменьшает высоту здания или дома. Различают несколько основных вариантов устройства этого элемента кровли:

• Дома с мансардой. Конструкции крыши с мансардой предусматривает максимальную ширину карнизных свесов. Это связано не только для создания эстетических дизайнерских пропорций, но и для организации защиты вертикальных поверхностей фасадов под выступающими скатами мансарды.

• Дома, расположенные в спокойной климатической зоне. Если постройка находится в районах со слабой ветровой нагрузкой, то в таких случаях потоки дождя ветром не будут «задуваться» на наружные стены фасада. Поэтому нередко в таких местах встречаются здания без карнизных свесов. Примером может служить архитектурная классика – особняк в английском стиле с каменными стенами и оборудованный черепичной кровлей с крошечным узким карнизом. Такое минималистическое решение карниза вполне оправдано: каменные стены, и узкие оконные проемы не нуждаются в особой защите от непогодных условий.

Если дом находится в «тихой» зоне ему не нужны большие свесы

• Узкие свесы. Дом, оборудованный узкими свесами, визуально выглядит компактно за счет того, что узкий карнизный свес опирается на выступ стены. Получается, что свес расположен на карнизе здания, а сама конструкция карниза как бы «завернута» во фронтон здания. За счет этого внешний облик здания приобретает изящность и воздушность конструкционных линий и пропорций стремящихся вверх. Узкие свесы кровли отлично подходят для зданий, расположенных черте города с плотной застройкой, при наличии небольшого по площади приусадебного участка или при его отсутствии. В таких случаях дома с карнизами минимальных размеров за счет своей практичности идеально вписываются в окружающую застройку.
• Широкие карнизы. Свесы крыши большой ширины создают комфортное и защищенное пространства под ними. Под наружными стенами дома, оборудованного широкими карнизами, создается уютное место, в которых так и хочется поставить скамейки и кресло-качалку, украсить вазонами и подвесными кашпо с красивыми цветущими растениями. В загородном доме под широким навесом можно поместить садовый инвентарь, летнюю кладовую, место для складирования дров. Дом, оборудованный широкими карнизами, в окружении цветов, зеленых газонов, лужаек, привлекает к себе внимание неповторимым стилем и эстетичным дизайном.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги строительных работ в рассрочку и работают с материнским капиталом. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Выбор конструкции карнизного свеса влияет на энергоэффективность здания. Чтобы снизить перегрев дома и создать комфортные условия проживания в летнее жаркое время года в зданиях с южной и юго-восточной ориентации, окна на первом этаже часто оборудуются защитными маркизами или ставят рольставни с затеняющими козырьками. Таким образом, можно снизить затраты на охлаждение внутренних помещений, связанные с избыточным летним нагревом жаркого солнца

Козырек над окнами защитит от избытка солнца летом

Размеры свесов

Величина карнизных свесов могут варьироваться по ширине от 0,6 до 1,5 метра. Для того чтобы точно установить на какую длину следует выпускать свес крыши следует ознакомиться с техническими нормами СНиП II.II-26-76 с рекомендованными размерами карнизных свесов в зависимости от технических характеристик кровельной конструкции. Кроме того, строительными нормами регламентируется вид конструкции свеса в зависимости от их назначения и вида.

Размеры свесов подбираются в зависимости от формы крыши и погодной нагрузки

Но если разобраться, строгого регламентирования проекции вылета кровельного свеса на горизонтальную поверхность строительные нормы не предусматривают. Есть общие рекомендации по устройству минимальных размеров свесов в зависимости от материала покрытия кровли:

1. Шифер (асбестоцементные волнистые листы) – минимальный размер вылета не меньше 50 мм.

2. Черепица из керамики – минимальный свес должен быть не меньше 70 мм.

3. Стальные кровли, профлист – не меньше 100 мм.

Для частных домов выбирается карниз, сочетающий архитектурную выразительность, эстетическую красоту и защитные функциональные особенности. Хотя и устройство такого карнизного свеса финансово затратное и технически более сложно, многие владельцы сознательно идут на это удорожание строительства, так как в процессе эксплуатации такой карнизный свес вполне оправдает себя.

Про распространенные ошибки при обустройстве свесов, смотрите в видеоролике:

Это может быть интересно! В статье по следующей ссылке читайте про нюансы обустройства ломаной крыши.

Конструкция карнизных свесов

В зависимости от конструктивных видов, свесы подразделяются на следующие виды:

• свесы, выполненные вровень со стенами наружного фасада;
• открытые конструкции свесов;
• карнизы закрытые;

Открытые свесы являются продолжением стропильных ног, выходящих за вертикальную плоскость наружных стен. При таком расположении удобно монтировать водоотводящую подвесную систему, которую крепят на боковую часть стропильной системы или на верхнюю сторону стропил.

Система открытых свесов

Чаще всего такая открытая система свесов применяется в индивидуальном строительстве.

Карнизные открытые свесы предоставляют широкие дизайнерские возможности для создания неповторимого архитектурного облика здания. Открытая нижняя часть кровли, подшитая сплошной доской и «торчащие» стропильные ноги широких свесов выглядят эффектно и броско.

Высотные и многоэтажные дома, как правило, открытыми карнизами не оборудуются.

В настоящее время в строительстве чаще всего применяют закрытые карнизные свесы, с помощью которых придается зданию аккуратный и эффектный современный вид. Для удобства эксплуатации закрытые свесы оборудуются софитами, которые создают дополнительное освещение в темное время суток. Для подшивки кровельных свесов чаще всего выбирается специальный сайдинг, имеющий перфорированную конструкции в виде крошечных дырочек, помогающих решить актуальный вопрос вентиляции подкровельных пространств.

При выборе конструкции карнизного свеса важно учесть возможные нагрузки от снега, ветра и собственного веса. Если этого не сделать, то может произойти перегрузка карнизного свеса, что может привести к необратимой деформации карнизных элементов.

При обустройстве карнизов нужно учесть максимальную нагрузку, которая может быть возложена на них зимой Это может быть интересно! В статье по следующей ссылке читайте про лестницы для крыши.

Значимым элементом является также места закрепления и соединения карнизных свесов с элементами стропильной системы, а также организация правильного вентилируемого подкровельного пространства и карнизной сплошной подшивки.

Организация вентиляции

Если свес кровли полностью закрывается, важно продумать его вентиляцию. Если фронтонные карнизы не требуют устройства дополнительных отверстий для вентиляции и подшиваются «в сплошную», то карнизные подшитые свесы должны предусматривать естественную организацию вентиляции неэксплуатируемых чердачных и подкровельных пространств. Поступаемые воздушные потоки движутся снизу вверх, и чтобы теплый воздух выходил и не оседал в виде конденсата на конструкциях стропильной системы, в верней части крыши делаются специальные небольшие отверстия – продухи, а для притока в карнизных свесах выполняются приточные воздушные отверстия.

Вентиляция не последний элемент при организации кровли

Для расчета количества приточных вентиляционных отверстий руководствуются техническими рекомендациями: размер отверстий зависит от общей проекции площади крыши и принимается равным 1/500 всей площади. Размер приточных вентиляционных отверстий, естественно, должен быть равен количеству продухов в верхней части крыши. Чтобы под карниз крыши не залетали мелкие птицы и различные насекомые, вентиляционные отверстия закрываются защитными сетками.

инструкция по устройству карнизного свеса:

Это может быть интересно! В статье по следующей ссылке читайте про проект современного тренда – дополнительная пристройка к реставрируемому дому.

Заключение

В заключение отметим, что помимо функционального назначения, карнизный свес может использоваться как архитектурный элемент здания и если творчески подойти к выбору материала подшивки и отделки свесов, а такие их пропорции по отношению к внешнему облику здания, можно кардинально изменить внешний облик дома и придать зданию свою интересную оригинальную «изюминку».

Прочитать позже

Отправим материал на почту

Автор статьи

Кровельщик, строитель с опытом в строительстве 15 лет

Сергей Соловьев

Источник: https://m-strana.ru/articles/svesy-krovli-klassifikatsiya-i-montazh/

Как выровнять обрешетку на крыше — Кровля и крыша

Невозможно обустроить кровельную систему без обрешетки, укладка которой проводится поверх стропильных ног. Она служит местом непосредственного крепления финишной обшивки крыши.

Из чего состоит крыша

Благодаря крыше здание не только получает оформленный внешний вид: на нее также возлагается защитная функция по недопущению попадания внутрь перекрытий дождя, снега, жары и холода. Кроме того, благодаря крыше заметно уменьшается воздействие сточных вод на стены и цокольные поверхности, чем существенно увеличивается срок их службы. Чаще всего на кровле здания имеется 2 или 4 ската: при чем вторая конструкция предполагает несколько вариантов обустройства.

В состав обычной двускатной кровли входит:

• Стропила. Для соединения этих вертикальных или горизонтальных опор обычно применяют угловое соединение, оснащаемые болтами и скобами.
• Мауэрлат. Этот брус расположен в горизонтальном положении. Он опирается на отдельные элементы стропилин.
• Свесы. Так называют нижние участки стропилин.
• Конек. Располагается сверху конструкции, в районе смыкания стропилин.
• Обрешетка, контробрешетка. Базовые детали, обеспечивающие укладку кровельных материалов и утеплителя.
• Гидроизолирующие и утепляющие материалы. С их помощью обустраиваются теплые чердаки.
• Кровельный настил. Может быть жестким или мягким.

В целом кровлю разделяют на холодный и теплый подвиды. Первый вариант предусматривает укладку термоизоляции в чердачном пространстве: кровля в такой схеме не утепляется. Второй способ предполагает укладку утеплителя и гидроизоляции. В основном такой подход применяется для оформления мансардных жилых этажей.

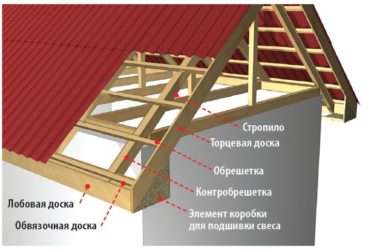

Предназначение обрешетки в кровельной системе

Благодаря обрешетке достигается решение следующих задач:

1. Происходит надежное крепление материалов кровли.
2. Пространство между крышей и утеплителем в таком случае хорошо вентилируется: особенно это важно для сопредельных участков теплых и холодных кровельных слоев.
3. Слой утеплителя и гидроизоляции удобно фиксировать на обрешетку крыши.
4. Стропильная система получает защиту от чрезмерной нагрузки в случаях выпадения обильного снега.

Какие инструменты и материалы понадобятся

Перед тем, как делать обрешетку на крыше, следует заготовить такие инструменты и материалы:

1. Деревянный брус первого сорта длиной 6 м, без сучков и прочих дефектов. Сечение выбирается в зависимости от того, какой финишный материал будет применяться. Под металлочерепицу понадобятся изделия сечением 50х50 мм, металлическая кровля обустраивается брусом 60х40 мм. Керамическую черепицу укладывают на брус с квадратным сечением 75х75.
2. Обрезная доска 25х100 мм длиной 6 м. Небольшие изъяны в виде редких сучков тут допускаются. Отдельные случаи предполагают замену досок на ОСП плиты, фанеру или панели ДСП.
3. Ножовка, бензопила.
4. Монтажная пена.
5. Молоток, перфоратор.
6. Болты с гайками больших размеров. Крепление также осуществляется скобами и гвоздями.
7. Строительный уровень, рулетка.

Разновидности кровельной обрешетки

Изучая вопрос, как правильно делать обрешетку крыши, важно знать о наиболее популярных конструкциях системы. Выбор подходящего варианта обрешетки напрямую зависит от используемого кровельного материала.

Встречаются два основных вида обрешетки:

1. Сплошная. При укладке брусьев предполагается наличие зазора в 10 мм. Конструируют сплошную обрешетку обычно под мягкую черепицу, рулонную укладку, плоский шифер или металлическую черепицу. Для придания кровле дополнительной надежности применяется фиксация конструкции поверх карнизных свесов, а также на участках примыкания скатов. Делая выбор в сторону этой обрешетки, нужно приготовиться к значительному расходу материала.
2. Разреженная. Зазор между брусом в этом случае может достигать нескольких сантиметров, что очень удобно для укладки натуральной черепицы, металлических листов и волнового шифера.

Монтируем кровельную обрешетку своими руками

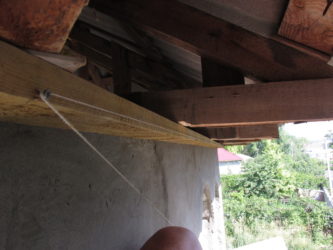

После того, как стропильная система полностью обустроена, проводится внимательный замер крыши. Делают это при помощи веревки, что упрощает обмерку диагоналей. При сопоставлении двух показателей желательно, чтобы они не отличались друг от друга более, чем на 20 мм. В случае превышения этого допуска последующая работа может натолкнуться на определенные сложности. Далее проводится укладка пароизоляции и утеплителя, в виде минеральной ваты или другого подходящего материала.

Источник: https://krovlyaikrysha.ru/kak-vyirovnyat-obreshetku-na-kryishe.html
