В этой статье:

Как выровнять обрешетку на крыше

Нужно ли мне выравнивать обрешетку по уровню для кровли крыши?

При монтаже кровельного материала поверх обрешетки крепежный элемент должен попасть как можно точнее в центр самой обрешетки. Если она не будет выровнена по уровню, добиться высокой точности монтажа не получится. Это особенно важно для бруса.

Обрешетка из бруса под метаплочерепицу

Обрешетка из доски под шифер

Если крепеж (гвоздь, саморез, шуруп) попадет близко к краю, а не к центру, возможен скол древесины. Кроме того, расположение крепежа слишком близко к краю древесины ослабляет соединение. При необходимости выполняйте предварительную засверловку.

Выравнивание по уровню повысит качество монтажа, упростит процесс нахождения центра под кровельным материалом, обеспечит равномерное расстояние между рядами. Время, затраченное на выравнивание, при кровельных работах окупится сторицей.

Шаг обрешетки в зависимости от шага стропил

Схема устройства обрешетки под шиферную кровлю

Для качественного монтажа понадобится длинный пузырьковый уровень. Выравнивать каждый ряд необязательно. Достаточно точно установить первый. Остальные «отбивают» от первого рулеткой с периодическим контролем.

Укладка по уровню имеет смысл только для обрезного и ровного пиломатериала. В случае использования широкой необрезной доски, выравнивание теряет смысл.

Пример использования широкой необрезной доски

Устройство и размер шага обрешетки под металлочерепицу

Обрешетка под металлочерепицу создает определенный скелет кровельного покрытия. Но если для обустройства конструкции может применяться доска или листовой пиломатериал, то шаг обрешетки под металлочерепицу должен быть точно выверенным. При этом следует соблюдать перпендикулярность выкладки материалов относительно стропильных ног, крепление осуществляется гвоздями, саморезами. Монтаж обрешетки под металлочерепицу необходим для равномерного распределения нагрузки, обеспечения необходимых требований к функциональности по эксплуатации кровли.

Правила обустройства обрешетки под металлочерепицу

Чтобы обрешетка под металлочерепицу соответствовала требованиям, следует знать:

Бывает разреженная и сплошная конструкция. Последняя выполняется из листовых материалов (фанера, ОСП). Доска укладывается с компенсирующим расстоянием/ зазором в 10 мм для температурных расширений материала, а листы монтируются встык.
Все процессы лучше делать в сухое время суток, чтобы минимизировать риск намокания материала.
Самым оптимальным вариантом является установка обрешетки разреженного типа, шаг подбирается в зависимости от шага профиля. Например, Каскад металлочерепица, для которой шаг составляет 350 мм.
Пиломатериалы подбираются без признаков коробления, дефектов, обрабатываются антипренами и составами биологической защиты.
Шаг обрешетки для металлочерепицы имеет разницу: на реберных точках скатов и свесах он минимальный. Технология выкладки материала идет снизу вверх, поэтому свесы карнизов обустраиваются в первую очередь.
Вдоль свеса по карнизу набивается доска толщиной на 10-15 мм больше остальных – это компенсирует перепад уровня в точках крепежей черепицы по концам и в середине волны.
Ветровой деревянный брус не может быть ниже точки листа кровельного покрытия. К этому брусу монтируется планка конькового элемента.
Угол наклона кровли не может быть менее 14°.
По ендове, у мансардных окон, вентиляционных, дымовых выходов обустраивается дополнительная обрешетка.
Крючки и кронштейны для крепления системы водостока монтируются прежде, чем устанавливаются желоба.

Следует помнить, что обрешетка на крыше служит не только скелетом для укладки кровельного материала, но и обеспечивает вентиляционный зазор для предупреждения образования конденсата. Поэтому, экономить на материалах или нарушать технологию работ категорически не рекомендуется.

Как рассчитать обрешетку под металлочерепицу

Для начала промеряются скаты: высота, длина, прибавляются выпуски, размер лобовых досок. Теперь рассмотрим пример расчета обрешётки на кровле площадью 100 м2, где используются доски 25х150х4000 мм:

общая площадь доски: 0,15*4 = 0,6 м2;
нужное количество материала: 100/0,6 = 167 шт.;
объем доски в кубах составляет 0,015 м3, объем всего материала 1,5 м3.

Получается, что устройство обрешетки под металлочерепицу сплошной потребует 1,5 м3 досок, разреженная же должна учитывать зазор между досками. К примеру, по той же площади кровли и длине скатов в 6 м, ширине 9 м с шагом обрешетки 300 мм считаем:

на один скат нужно 20 шт. досок (6/0,3);
погонаж материала на одном скате 180 м (20*9), на двух 360 м;
при длине досок в 4 м количество равно 90 ед. (360/4);
объем расходного пиломатериала (90*0,025) составляет 2,25 м3.

Важно! Шаг обрешетки под укладку металлочерепицы зависит от шага профиля и составляет 300-450 мм.

Правила выполнения конструкции и пошаговая инструкция

Необходимость соблюдения параметров материала – это гарантия того что кровля будет служить долго.

Для системы стропил берется брус размером: 50х200, 50х150, 50х100, 100х200, 100х150;
Толщина доски для обрешетки и крепления конька от 25 мм;
Шаг стропил 600-900 мм;
Первая доска толще других на 10-15 мм;
Стык досок обрешетки – шахматный;
Ветровая доска устанавливается выше обрешеточной конструкции;
Предел прочности – выдерживать вес человека.

А теперь пошаговая инструкция создания обрешетки для кровли из металлочерепицы:

Первая доска крепится с нижней стороны ската, размещается горизонтально каркасу и прибивается к вертикальной контробрешетке или стропилам гвоздями. Каждую точку сопряжения с поверхностью следует крепить двумя и более гвоздями. Расстояние между обрешеточными брусьями берется чуть уже профиля металлочерепицы, чтобы затем оформить правильно свесы.
Второй ряд прибивают, как и первый.
Следующие ряды устанавливают и крепят сообразно шагу по профилю кровельного материала. Удобно использовать мерный брусок.
Внутренние углы кровли, где формируется ендова, доски нужно обрезать под углом, чтобы обеспечить плотность стыка.
Последний ряд прибиваемой обрешетки в области конька лучше делать большей величины, для чего применяется более широкая доска или несколько брусков собираются вместе. Сплошной настил минимизирует риски перегиба по краям листов.
После того, как каркас под металлочерепицу Каскад (где шаг в 350 мм) или любую другую закончен, следует обрезать края пиломатериалов, выравнивая нужную длину.

Совет! Для крепления бруса применяются гвозди, длина которых в 2 раза превышает показатель толщины доски, а диаметр не более 3,5 мм. Необходимо каждые два ряда проверять кривизну установки пиломатериала, расчет осуществляется сверху вниз, что помогает контролировать длину черепицы.

Руководство по обустройству «скелетного» каркаса можно дополнить рекомендациями по выбору материалов:

Доска 25х100 применяется для облегченной конструкции простого типа;
Обрезная доска 32х100 нужна, если решили воспользоваться черепицей повышенной толщины оцинкованных листов, а также на крышах сложной конструкции;
Брус размерами 50х50 мм устанавливают в случае необходимости стропильного шага более 0,9 м.

Какой именно выбрать шаг обрешетки, чтобы прибить листы металлочерепицы на крышу, рассчитать несложно, как и своими руками обустроить конструкцию.

Важно! Вычисления интервала между брусьями выполняются посредством измерения расстояния от самой высокой точки первой волны к нижней части места. Для чего на стропильную ногу нужно поместить уровень в 1,5 и замерить. Соответственно полученному расстоянию и будет выполняться шаг. Стандартными параметрами поперечной волны считается градация в 30-45 см, по этим цифрам и выбирается оптимальный шаг.

Как выровнять провисшую крышу

Доброго дня! Интересует возможно ли выровнять провисший коньковый брус в старом срубе (ок.50 лет)? Фото дома прилагаю, покрашено какой-то краской, на первый взгляд не ржавая, но проверять собрались когда чуть потеплеет. В доме потолки зашиты и выглядят ровными, создается впечатление что настил над жилым помещением ровный. Под крышей помещение не жилое и никак не используется. Стропила выглядят весьма прилично, только возле печной трубы почернели, но сухие — предполагаю, от температуры. Т.е. смущает что у крыши задраны концы, если можно так сказать.

Заранее спасибо за ответ и отдельное — за очень полезный сайт!

Провисший конек крыши

Привет, Воля из Минска!

У старых домов от времени и ряда некоторых других причин, конек может местами провисать. Бывает, что это ни в коей мере не влияет на конструктивную прочность кровли, но не всем хозяевам нравится такой непрезентабельный вид.

Для исправления положения применяют несколько вариантов. Самый кардинальный и неубиенный — это полный демонтаж кровли. Затем выравнивание всех стропильных треугольников по шнурке, натянутой между двумя крайними фронтонными стропилами, выставленными по уровню на одинаковую высоту. Для этого не обязательно демонтировать старые просевшие стропила, бывает порой достаточным укладки нового конькового элемента на старый (если он есть) или нашивка дополнительного количества досок обрешетки. После такой сборки проверяют по правилу или по длинной и ровной доске — убрали ли все «ямки» и «горки» под кровельным материалом.

Если да, то вновь накрывают крышу. Естественно, что это наиболее затратный вариант. И его чаще применяют при наличии в кровле значительного количества отверстий и дыр. Когда хозяин решается на настил новой кровли. Да и демонтаж старых кровельных листов связан и с долгой возней по уборке их, да и дожди могут в это время пойти.

/Вот, например, в прошлом 2014 году знакомый попросил накрыть старую кровлю из кровельного железа прямо по нему профилированным окрашенным. Мы добавили по скатам крыши черепной брусок сечением 50/50 от конька и до карнизов. Набили доски обрешетки. Все сделали так, чтобы не было прогнутых участков. Накрыли новым профилированным железом. Приятель был в восторге. И сейчас крыша смотрится «обалденно», а была нисколько не лучше, чем на вашем фото./

Другой вариант — тоже прямо по коньку, сверху существующей старой кровли набивают две или более обрезных доски. Одна из которых лежит на одном скате, а вторая — на другом. Их также выравнивают строго по шнурке. При необходимости подкладывая в просевших местах под них обрезки досок различной толщины. Все это надежно прикрепляется к кровле саморезами.

Потом берут коньковые элементы достаточной ширины, накладывают сверху и кровельными саморезами прикрепляют их на протяжении всей крыши. Чем больше ширина элементов, тем лучше. Поскольку имеющиеся в продаже редко превышают 200-250 миллиметров на сторону (то есть их общая ширина в развернутом виде — 400-500 миллиметров), их делают под заказ.

Но стоят они «как чугунный мост» и поэтому мы предпочитаем покупать обычный лист (окрашенный или просто оцинкованный) размером 1*2 метра, во втором случае 1,25*2,5 метра. Размечать его, резать и гнуть на станке. Нет станка? Можно согнуть на металлическом уголке киянкой. Обходится все это удовольствие раза в 4 дешевле.

Как говорят, почувствуйте разницу.

После всех этих манипуляций и монтажа кровля смотрится значительно лучше, по крайней мере издалека и если особо не присматриваться. Потому что по самим скатам просевшие места никуда не исчезли.

Ну и самый последний вариант — когда на чердаке в местах провалов кровли строго под коньком устанавливают стойки с опиранием их на стропильные основания и выставляют конек. Для чего либо подбивают клинья под основания стоек, либо используют винтовые компенсаторы осадки срубов (подробнее можете посмотреть либо на моем сайте в соответствующем разделе, либо в интернете). Не менее эффективно использование домкратов. Расписывать не буду, как делается, догадаться несложно.

Другие вопросы по теме крыш:

Схема кровли старославянской избы

Задать вопрос Семенычу (автору материалов)

Наш сайт регулярно пополняется интересными и уникальными материалами и статьями по тематике пиломатериалов, строительных материалов и работ, приводится авторское мнение и знания реального шабашника с опытом работы более 15 лет. Имеется раздел — забавные истории шабашников. Если вы желаете получать информацию об этом, подпишитесь на рассылку новостей нашего сайта. Гарантируется непередача вашего адреса третьим лицам.

Источники: http://strmnt.com/vopros/obreshetka-dlya-krovli.html, http://build-experts.ru/shag-obreshetki-dlya-metallocherepicy/, http://www.woodmaterial.ru/vopros/1321_kak_vyrovnjat_provisshuju_kryshu.php

Источник: https://blogforbuilder.ru/kak-vyrovnyat-obreshetku-na-kryshe.html

Конструкция и монтаж крыши

Сегодня в строительстве домов более всего распространены 2 типа крыш: двухскатные и вальмовые. Монтаж крыши одного вида почти не отличается от другого. Различие лишь в том, что в основе двухскатной крыши лежит правильный прямоугольник, а вальмовая крыша содержит в себе равнобедренный треугольник и равнобедренную трапецию.

Присутствие в конструкции крыш правильных фигур связано с минимизацией расхода кровельного материала, который в основном имеет прямоугольную форму.

Решающее значения для долговечности крыши имеет правильно выбранная форма.

Если бы конструкция включала в себя ромб, то монтаж крыш был бы гораздо сложнее. В этом случае неизбежно получался бы клин, закрытие которого кровельными материалами было бы связано с подгонкой кровли, а это снижало бы ее надежность. Поэтому правильно выбранная форма крыши имеет определяющее значение для ее долговечности.

Правильность форм конструкции крыши

Чтобы крыша дома имела верные геометрические очертания, до начала монтажа нужно провести замеры верха коробки (сруба) будущего дома по ширине, длине и диагоналям. Замеченные дефекты необходимо устранить. Дальнейшие подготовительные работы можно разбить на несколько этапов.

Установка мауэрлата, обвязки по периметру верха коробки, которая не требуется только в том случае если сруб деревянный.

Устанавливается мауэрлат (это обвязка по всему периметру верха коробки; если сруб деревянный, то она не требуется) и лежни, в которые будут вставляться наклонные стропила. Оба элемента крыши дома выставляются точно по водяному уровню, чтобы обеспечить верное положение по горизонтали. Уже установленный мауэрлат проверяют путем измерения сторон и диагоналей.
Лежни можно устанавливать под или над балками мауэрлата. Также необходимо строго соблюдать его горизонтальность.
После того как был произведен монтаж лежня, можно ставить стойки одинаковой длины. Их установка производится по отвесу (необходимо проверять правильность установки в двух направлениях: поперечном и продольном).
Далее на стойки ставится прогон (пиломатериал, соединяющий стойки). Если предыдущие работы были выполнены строго по уровню, то прогон автоматически «ляжет» параллельно горизонту. И только после этого можно приступать к установке стропильных ног. Для того чтобы провести монтаж, понадобятся инструменты:

молоток;
ножовка;
топор;
угольник и рулетка;
болгарка и диски по камню;
обычный и гидроуровень;
долото (большая стамеска);
капроновый шнур.

Как устанавливать стропила?

Схема установки коньковых стропил.

Если предполагается монтаж висячих стропил треугольной формы, то конструкцию лучше всего собирать на земле. В «стоячем» положении добиться расчетных расстояний при сборке достаточно трудно. Устанавливать следует уже готовые узлы. Если все стропильные ноги имеют одинаковые размеры, то их горизонтальность достигается автоматически, т.к. мауэрлат и лежни уже хорошо подготовлены. Далее выставляются по отвесу фермы и укрепляются ветровыми связями.

Стропильные ноги монтируются на конкретном расстоянии друг от друга. Чтобы проконтролировать шаг установки, можно воспользоваться доской определенной длины. Ее необходимо заложить на каждые 3 стропильные ноги. Если при их установке получается зазор, то ногу необходимо передвинуть в нужную сторону до устранения зазора. В конце установочных работ еще раз посмотрите вдоль стропилин — они должны находиться в одной плоскости от одного края до другого. Их крепление осуществляйте качественными досками. Наличие сквозных сучков не допускается, т.к. подобная доска запросто может сломаться в ходе эксплуатации.

Обустройство обрешетки

Монтаж крыш подразумевает использование досок для обрешетки толщиной 25 мм. При этом загодя следует определить шаг обрешетки, который будет зависеть от используемого кровельного материала. Чем меньше его жесткость, тем чаще укладываются доски на стропила. Если в качестве обрешетки используются горбыли, то их необходимо предварительно очистить от коры и укладывать наиболее широкой стороной вверх. Монтаж обрешетки ведется с шагом 20-25 см.

Вынос досок обрешеток за стену следует делать несколько больше, чем это требуется. Тогда на окончательном этапе удастся сделать более точное выравнивание торцов по отношению к кровле. Конек делается из двух досок, набиваемых по обе стороны крыши. Иногда для подстраховки (это особенно актуально для районов, где дуют сильные ветра) по диагонали изнутри прибивают ветровые доски, которые будут мешать, если в будущем планируется обустраивать мансарду. Разумнее использовать специальную металлическую перфорированную ленту.

Обустройство дополнительных элементов

Не стоит сразу после того, как была закреплена обрешетка, стараться устроить монтаж кровли дома. Если это сделать, то свесы и фронтоны будет крепить затруднительно. Поэтому сначала необходимо закрепить свесы. Это доски, которые подбиваются снизу к выходящей за пределы стены обрешетке.

Теперь очередь за лобовыми досками; они прибиваются торцами к уже подшитой снизу свесами обрешетке. Здесь можно пофантазировать и вырезать затейливый рисунок с помощью, например, электрического лобзика или прибить гладкую доску.

Далее монтаж крыши дома требует оформления фронтона. Для этого обычно используется вагонная доска. Но сначала надо вертикально по отвесу выставить две доски, по которым можно впоследствии ориентироваться. Если предполагается установка окна, то необходимо заняться монтажом оконной коробки с использованием уровня и того же отвеса. Все операции по обустройству фронтона идут гораздо быстрее, пока кровля отсутствует.

Устройство шиферной кровли

Схема устройства шиферной кровли.

Для удобства подачи листов для кровли сделайте специальный трап. Но сначала подготовьте рубероид для обустройства гидроизоляции. Его необходимо расстилать параллельно обрешетке, начиная снизу. При этом желательно сразу вести ряд шифера. Большое значение имеет правильность монтажа первого листа. От этого зависит красота всей кровли и отсутствие проблем при укладке последующих листов. Поэтому соблюдайте параллельность листа с одной стороны к карнизу, с другой — лобовой доске.
Монтаж должен производиться так, чтобы лист выходил за карниз дома на 20-25 см. Если это расстояние сделать меньше, то косой дождь замочит стену. Если расстояние увеличить, то появившаяся парусность грозит сломом края листа при свисании с него сосулек. Край шифера выпускается на 5-8 см.
Для прибивания используются специальные шиферные гвозди в 100 мм. Операцию крепления лучше всего проводить втроем. Один строитель сидит на коньке и с помощью веревки с крючьями держит шиферный лист. Второй подает лист и поддерживает его, пока третий осуществляет монтаж. Гвозди вбиваются в верхнюю волну. Тот человек, что внизу, визуально контролирует правильность установки листов.
Забивать следует резким ударом, который позволяет сразу пробить поверхность шифера. Не надо загибать острия гвоздей, прошедших сквозь обрешетку (если будет мансарда, впоследствии они закроются утеплителем). Иначе будет невозможно температурное расширение материала, и лист кровли может лопнуть в мороз. В крайнем случае острие каждого гвоздя можно срезать болгаркой. Перехлест листов поперек должен составлять не менее 10 см, вдоль — на одну волну.
Чтобы обрезать лист под нужным углом, пользуйтесь болгаркой и диском по камню. При резке старайтесь, чтобы асбестовая пыль не попадала в лицо. На завершающем этапе устанавливается конек. Чаще всего для этого используют лист оцинкованного железа, из которого нарезаются полоски шириной 30-50 см (по 15-25 см на каждую сторону). Для резки используйте ручные ножницы по металлу — рез получится более ровным, чем при использовании болгарки. Можно придать жесткость коньку, загнув края на 10 мм внутрь при помощи деревянного молотка и стального уголка.

Монтаж крыш для дома — работа, требующая некоторого опыта. Важны расчеты и подготовительная работа. Правильно выверенные по горизонтали и вертикали элементы гарантируют вам красивую и долговечную крышу.

Источник: https://1metallocherepica.ru/ustrojstvo-kryshi/obustrojstvo-krovli.html

Как выставить диагональ крыши. Как рассчитать высоту конька двухскатной крыши: особенности расчетов и проектирования. Основные этапы выполнения

При существующем многообразии кровельных материалов монтаж крыши, как правило, происходит по одной и той же схеме, объединенной несколькими основными правилами.

После установки лежня приступают к креплению стоек, которые должны иметь одинаковый размер по высоте и быть закреплены строго по отвесу в поперечном и продольном направлениях, после чего в них должен быть уложен прогон. После этого можно приступить к , которые должны быть установлены между прогоном и лежнем ветровых подкосов.

Установка стропил и обрешетки

Для устройства стропил и обрешетки понадобятся некоторые материалы и набор инструментов.

Необходимые материалы:

стропильный брус;
доска для мауэрлата, лежня;
дюймовая доска или брус для обрешетки;
утеплитель;
паро- и гидроизоляция;
скобы, гвозди;
антисептик для обработки дерева, кисть, валик.

Схема монтажа стропильной системы: А – узел крепления стропил к мауэрлату, крепления кобылок; Б – общий вид правильно выполненных стропил; В – растяжка и подкос; Г – правильное крепление конька; Д – крепление к подкосу; Е – стропила в сборке.

Необходимые инструменты:

рулетка;
уровень, отвес, шнур, угольник;
ножовка, электрическая пила, лобзик;
молоток, гвоздодер, топор, кусачки;
страховочный пояс и веревка.

Стропила должны быть установлены на одинаковом расстоянии друг от друга, оно называется шагом, а рассчитывается путем деления длины дома на их количество. Например, при длине стены 8 метров и через м их понадобится 9 штук на каждую сторону. Крайние стропила кровли устанавливаются по водяному уровню по отношению друг к другу, а те, которые находятся между ними по натянутому шнуру.

Собирать треугольную схему с лучше внизу на земле, потому что такую конструкцию тяжело собрать в вертикальном положении, их лучше устанавливать в собранном виде. Благодаря одинаково собранной форме стропильных ферм, выставленным по отвесу и точно установленным прокладкам, строго по уровню, горизонтальное положение конструкции получается без особых усилий.

Обрешетка кровли может быть сплошной, выполненной из дюймовой доски или бруса сечением 50х50 мм, который устанавливается в местах стыка кровельного материала. В зависимости от его длины, рассчитывается необходимое количество бруса между стыками. Лишнюю, торчащую по торцам дома обрешетку обрезают на одинаковом расстоянии от крайних стропил, оставляя края выступать по 10 см за них, образуя свободный свес для кровельных материалов. По сплошной обрешетке можно разложить рулоны рубероида или паронепроницаемой пленки.

Расчет и укладка кровельного материала

Расчет необходимого количества того или иного вида материала для устройства кровли производится путем замера и вычисления площади скатов, например, при длине 8 м и ширине 3 м площадь ската составит 24 м. Таким образом, учитывая нахлест, можно установить точное количество листов, необходимых для покрытия крыши дома. Если накрывать крышу профлистом длиной 3 м и шириной 1 м 15 см, то понадобится 8 таких листов.

Вне зависимости от того, какой кровельный материал выбран, порядок его укладки начинается снизу вверх, как бы навстречу потокам воды, в одну сторону нанесенной на нем маркировки. При укладке асбестоцементного шифера на стыке четырех его углов необходимо два нижних накрываемых угла откусить, это делается для того, чтобы зимой снег не скапливался на чердаке и весной не заливало талой водой верхний этаж. В основном кровельные материалы крепятся с помощью гвоздей или саморезов, часто они красятся под цвет покрытия и имеют уплотнительную резинку.

После окончания этих работ устанавливается конек и делаются примыкания вокруг труб или смотрового окна, если оно предусмотрено конструкцией кровли. обычно отделываются сайдингом или другим выбранным материалом. При проведении работ не стоит забывать о безопасности, необходимо использовать монтажный пояс и специальную проверенную веревку, можно сбить ходовой трап, по которому легко передвигаться.

С учетом всех технологических особенностей прослужит без затрат на ее ремонт и эксплуатацию на протяжении многих лет. Работы по ее устройству лучше всего доверить профессионалам, знающим все тонкости.

Кафтанчиково — село в Томском районе Томской области, административный центр Заречного сельского поселения. Население 1323 человека. Село расположено на левом берегу Томи, в 15 км от Томска, рядом с селом проходит автодорога M53. В 16 веке на реке «Томь» жили несколько групп татар во главе с князем Тояном. Князь Тоян подал челобитную царю Борису Годунову, в которой от имени «томских жителей» просил построить в низовьях реки «Томь» крепость и принять томских татар в русское подданство.

На что Борис Годунов дал свое согласие и в 1604 году был сформирован отряд для строительства русской крепости. Летом 1604 года крепость была построена. В последствии население Томска росло. Здесь селились русские крестьяне-промысловики. В 1626 году проживало уже 531 семья. Жителей надо было снабжать хлебом, в 1605 году появились первые посевы зерновых, люди занялись сельским хозяйством. Селения Заречного сельского поселения являются одними из старейших в устье реки «Томь», которые возникли в период 1627 по 1630 года.

Место для деревень было выбрано удачно: близост…

От высоты расположения конька крыши зависят эстетические показатели, архитектурная специфика и технические характеристики дома. Крайне важно при разработке проекта грамотно определить правильный размер конструкции.

Для получения идеального результата мы предлагаем вам сегодня разобраться как рассчитать высоту конька двухскатной крыши, и каким методом лучше пользоваться в самостоятельных вычислениях.

Коньком называют горизонтальное ребро двухскатной крыши, образованное в месте соединения вершин ее наклонных плоскостей.Высоту конька без малейших сомнений отнесем к наиболее значимым параметрам, задающим пропорции крыши.

Как занижение, так и завышение ее может привести не только к нарушению архитектурной картины, но и к проблемам в эксплуатации. Горячее желание владельца дома воплотить собственные идеи нередко идет в разрез с техническими предписаниями, ознакомление с которыми поможет избежать серьезных ошибок.

Для того чтобы процесс исследования изучаемой величины был проще и понятнее представим будущую крышу в форме равностороннего треугольника. Это самый распространенный вариант. Кроме него есть асимметричные двухскатные крыши с различающимися по площади скатами.

Однако угол наклона обоих конструктивных составляющих чаще всего равен, потому высота конька вычисляется по стандартной схеме.

Равносторонний треугольник разобьем для удобства на две симметричные части. Проходящая от вершины треугольника до его основания линия – ось симметрии представленной нами фигуры, она же катет прямоугольного треугольника и высота конька.

Ориентир №1: Атмосферные явления

С климатической данностью спорить бессмысленно, необходимо подстраиваться под ее непреклонную диктовку и приспосабливаться. К атмосферным явлениям, оказывающим влияние на выбор высоты конька, относятся:

. В областях, погодные условия которых отличаются частыми порывистыми ветрами, принято сооружать пологие и низко-скатные кровельные конструкции с углом наклона до 10º. В регионах со слабыми и умеренными ветрами высота конька может быть любой.

Количество осадков. Осадки – потенциальная угроза протечек, из-за которых отсыревают, затем постепенно приходят в непригодность элементы стропильной системы и кровельного пирога. С крыш крутизной более 45º осадки удаляются гораздо быстрее, чем с пологих конструкций.

Масса снежного покрова. В районах с обильными зимними осадками рекомендовано возведение крыш с уклоном более 45º с целью оптимизации скорости схода снежных залежей. С более низких и плоских крыш необходимо будет чаще счищать снег.

Источник: https://bepeza.ru/kak-vystavit-diagonal-kryshi-kak-rasschitat-vysotu-konka/

Как выставить диагональ на крыше

В этой статье мы рассмотрим, как делается двухскатная крыша под углом своими руками. Узнаем про особенности сооружения конструкции такой крыши, познакомимся с советами строителей по этому вопросу.

Итак, это одна из простых конструкций, которые можно использовать для создания крыши дома. Двухскатная крыша углом, сделанная своими руками, будет завершающим этапом при самостоятельном строительстве дома.

Конструкция двухскатной крыши считается одной из самых надежных. Она не так сложна при строительстве, как ломаные крыши, или крыши сложных форм, устойчива к ветровым и снеговым нагрузкам.

Конструкция двухскатной крыши

Разберем подробно конструкцию такой крыши:

Основанием двухскатной крыши служит мауэрлат. В случае с деревянной стропильной системой, строительство которой мы и будем рассматривать, мауэрлат это брус, или бревно, которое укладывается сверху несущей стены здания. Мауэрлат служит крайней нижней опорой для стропильной системы будущей крыши. При строительстве брусовых домов, мауэрлатом служит брус верхнего венца стены дома.
Стропильная система, или стропила, это распорки, которые располагаются от мауэрлата до конька крыши. Конек – брус, который соединяет в крайней верхней точке стропила обоих скатов крыши. Стропила в своей нижней точке не заканчиваются на мауэрлате. В большинстве случаев, их наращивают дополнительной длиной (т.е. «кобыльками»), чтобы обеспечить отвод дождевой воды падающей с крыши, от стен конструкции дома.
Оптимальный угол наклона для двухскатной крыши должен быть близким к 30 градусам. Больший 30 градусов угол наклона, приведет к увеличению горизонтальных ветровых нагрузок на крышу и само строение и потребует обеспечения ей избыточной прочности, для предотвращения повреждений при усилении ветра. Меньший 30 градусов угол, будет способствовать скапливанию на крыше снега в зимний период, что увеличить вертикальные нагрузки на конструкцию самой крыши, стены строения и его фундамент. При соблюдении правильного угла, конструкция крыши оптимально сбалансирована, а её сооружение требует наименьших затрат на материалы.

При сооружении двухскатной крыши значительных размеров (как правило, при длине ската более 3 м) используются дополнительные усиливающие конструкцию крыши элементы:

Лежень — брус, или бревно, соединяющее противоположенные стены строения параллельно мауэрлату, но смещенное относительно него ближе к центру дома. В конструкции двухскатной крыши, лежень используется в качестве опоры на него стойки, служащей для поддерживания затяжки.
Стойка — вертикальный брусок, опирающийся на лежень и поддерживающий затяжки в местах их соединения со стропилами.
Затяжка — горизонтальный брус, соединяющий стропила противоположенных скатов крыши. Затяжки нужны для придания стропильной конструкции дополнительной прочности и укрепления ската крыши от провисания при значительных вертикальных нагрузках.

Сконструированная по таким правилам конструкция крыши будет надежно защищена от деформаций во всех плоскостях и послужит надежной опорой для обрешетки и кровельного материала. Конечно, не во всех конструкциях подходит такой универсальный подход.

Лежень, например, может располагаться выше уровня мауэрлата и опираться на боковые стены строения, располагаясь на уровне затяжек. В этом варианте, использовать стойки вовсе нет необходимости, т.к. затяжки фактически опираются в средней своей части непосредственно на лежень. Возможны и другие варианты конструкции двухскатной крыши, но принципиально все они все равно будут похожи друг на друга.

Кровельный материал и обрешетка

Обрешетка крыши – основа под кровельный материал. Обрешеткой могут служить уложенные горизонтально на стропила толстые доски, или бруски. Чем шире шаг, между стропилами крыши, тем больше толщина должна быть у досок обрешетки и наоборот.

Под обрешетку, как правило, кладут паропроницаемый влагозащитный материал, так чтобы он располагался между обрешеткой и стропилами крыши. Это нужно делать, чтобы, в дальнейшем, крышу можно было бы утеплить изнутри любым доступным теплоизоляционным материалом, размещаемым между стропилами конструкции.

В зависимости от вида кровельного материала, обрешеткой могут служить не только доски, но и влагостойкие фанерные листы, или аналогичные материалы на основе древесной стружки. Их используют для монтажа т.н. мягкой кровли, когда под кровельным материалом должно располагаться сплошная твердая поверхность.

Кровельный материал – это то, что непосредственно защищает Ваш дом от осадков. Между обрешеткой и кровельным материалом необходимо проложить гидроизолирующий материал. Это нужно сделать, чтобы уберечь обрешетку и элементы конструкции крыши от влаги, которая при определенных условиях может конденсироваться на внутренней части металлических листов кровли.

Для мягкой кровли, естественно, это не является обязательным. Способы крепления кровельного материала зависят от того, что именно вы используете. Металлочерепица и профнастил крепятся специальными кровельными саморезами, мягкая кровля наклеивается на твердое основание, классическая черепица, или сделанные под нее пластиковые элементы, закрепляются с помощью специальных крепежей.

Торцевые поверхности крыши закрываются т.н. ветровой доской, или металлическим профилем того же цвета, что и кровельный материал. Для надежного крепления элементов конструкции двухскатной крыши необходимо использовать уголки, перфорированные пластины, стягивающие болты. Собрать крышу просто на саморезах, конечно, можно, но простоит такая конструкция точно недолго. Ответственные места диагональных конструкций крепятся пазовым соединением.

Система снегозадержания

На некоторые двухскатные крыши ставится система снегозадержания. Однако, такую систему рационально ставить на крыши с малым углом наклона. В этом случае система сдерживает снег и дает ему возможность постепенно таять. На крышах с большим углом наклона, такие системы ставить просто опасно, т.к. они, задерживая массы снега, испытывают очень большие вертикальные нагрузки (из за большого угла наклона крыши) и это может привести и к их поломке, и просто к лавинному падению огромных масс снега с крыши.

Итак, провести описанные выше работы самостоятельно вполне возможно. Перед началом рекомендуем посмотреть об установке двухскатной крыши своими руками на видео:

Источник: https://stroim-dom.radiomoon.ru/kak-vystavit-diagonal-na-kryshe/

Возведение крыши дома своими руками

Завершающий этап строительства дома включает в себя окончательный выбор кровельного покрытия и его установку. Чаще всего возведение крыши доверяют специалистам, поскольку этот вид работы наиболее ответственен и небезопасен. На сегодняшний день металлочерепица стала популярным в частном домостроении видом кровли. Простота ее монтажа позволяет самостоятельно покрыть крышу, что значительно экономит средства.

Металлочерепица для простой конструкции крыши

Покрывать металлочерепицей лучше всего крыши со скатом, когда уклон наклона не меньше 14 градусов. Предпочтительно, чтобы крыша была геометрически простой, так как не придется разрезать сам материал и не останется невостребованных обрезков.

Зачем лишние траты, когда делаем крышу сами и для себя?

Приобретая нужное количество металлочерепицы, необходимо:

точно измерить крышу;
важно, чтобы лист был на4 смдлиннее крыши, чтобы его конец перекрыл карниз; подобное расположение позволит создать вентилируемое пространство на коньке;

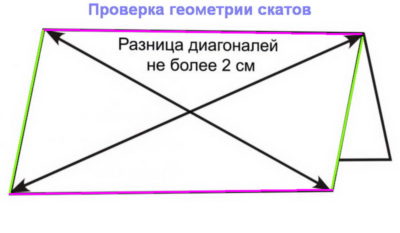

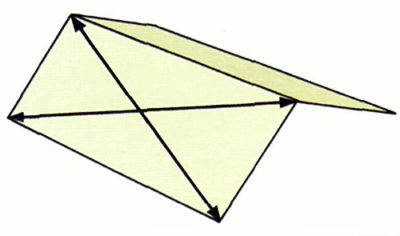

необходимо тщательно замерить параметры будущей крыши, в том числе – и по диагонали;
до того, как начать крыть крышу, полезно убедиться, что она не имеет неровностей;
если они есть, а выровнять не представляется возможным, можно уложить черепицу так, чтобы нижний край самой обрешетки совпадал полностью с линией свеса листа.

Устанавливать крышу своими руками невозможно без специального инструмента:

ножниц по металлу,
электродрели,
болгарки,
ножовки.

Начинать надо с установки стропильной системы. Стропила представляют собой балки и служат каркасом для будущей крыши. По установленному стандарту, стропильная система обеспечивает давление в200 кгна квадратный метр.

Совет. Независимо от характеристики самого кровельного материала это требование обязательно, чтобы крыша смогла выдерживать напор ветра, вес выпавшего снега.

Перед началом монтажа стропильной системы производится стяжка несущих стен.
Потом укладывается гидроизоляция, продольный брус и лежень.
Из подкосов, прогонов и стоек собирается подстропильная опорная система.
Дальше идет установка самих стропил, начиная с крайних, заканчивая промежуточными.

Хорошим подспорьем может служить видео как сделать крышу своими руками. На голый стропильный «скелет» никакая кровля не укладывается: необходима обрешетка.

Ее делают из различных материалов, чаще всего – из дерева. Деревянные доски гвоздями крепятся к стропилам. Параметры досок обрешетки зависят от материала, который будет использоваться для кровли.

Для крыши из металлочерепицы требуется основа из доски сотки. Толщина рассчитывается индивидуально, но крайние длинные доски, обычно толще на 10 мм.

Исходя из значения поперечного шага профиля (350-400 мм) рассчитывают расстояние меж досками. Доска, выходящая за карниз, а также следующая за ней, располагают с шагом меньшей величины (300-350 мм).

Особенности обкладки двускатной крыши

К обрешетке крепятся листы металлочерепицы.

Совет. При обкладке двускатной крыши, следует начинать с торца, а в случае шатровой крыши, начинают с самой высшей точки, постепенно спускаясь вниз.

Металлочерепица всегда укладывается внахлест, предыдущий лист покрывается другим листом сверху.
Между собой листы металлочерепицы скрепляются с помощью саморезов, потом — к коньку при помощи шурупов.
Торцевые планки устанавливаются снизу вверх по фронтальным поверхностям крыши, а концы листов металлочерепицы накрываются.
Торцевые планки крепятся саморезами, которые прикручиваются к обрешетке и волнам (крайним) листа черепицы.
Когда будут установлены торцевые планки, устанавливают коньковые, которые крепят в верхней части каждой второй волны металлочерепицы. Они отвечают за фасад дома. Эти элементы так же привинчиваются шурупами.
После того, как планки установлены по длине, нахлест по ширине составляет примерно10 см.
В местах примыкания скатов осуществляется монтаж ендовы. Их – два экземпляра, нижняя ставится сверху планки карниза, прямо на обрешетку, а та, что сверху – поверх волны листа черепицы.
Далее проводится монтаж труб и сливов желобов.

Кто интересуется, как сделать крышу дома своими руками – видео демонстрирует схему, предложенную производителями. Нужно помнить, что крюки для монтажа системы необходимо прикреплять к обрешетке еще до начала монтажа металлочерепицы.

При желании можно установить громоотвод.

Крыша из обычного шифера

Для тех, кто хочет разобраться в том, как крыть крышу, не менее интересна более привычная технология – укладка шифера. Ее охотно используют, когда нужна построенная крыша массандра своими руками.

Крыша из стандартного шифера заранее покрывается акриловой краской специально для окраски шифера. Без этого он будет активно впитывать влагу и со временем разрушится. В чистом виде шифер может держаться 15-20 лет. Покрашенный шифер в 3-5 раз прочнее и долговечнее.

Почему? Когда намокший шифер подмерзнет, то вода в микротрещинах расширит их и постепенно разрушит структуру шифера. Покрашенный материал защищён от воды в микротрещинах (они заполнены краской). Осматривать крышу из шифера достаточно раз в два-три года, по мере необходимости подкрашивая.

Для этих целей нужно позаботиться о безопасном доступе на крышу, необходим так называемый трап для крыши.

В современном доме каждый скат покрывают тремя рядками шифера. Средний ряд начинается от края не с целого, а в пол-листа шифера (разрезанного по длине).

Если стыковать другим способом, то 4 листа шифера ложатся углами друг на друга. Собравшись в одну точку, они образуют видимые щели и создадут непрочное соединение.

Не ищите инструкции как сделать крышу своими руками — видео демонстрирует как рассчитать количество шифера на дом и сколько из них необходимо разрезать. Режут шифер болгаркой, эта работа занимает час времени.

Один лист разрезается пополам – из расчета по 4 волны в половинке (шифер восьмиволновой). Два листа разрезаются так, чтобы образовались части из 5 волн и 3 волн. У частей с 5 волнами по краю должна присутствовать маленькая волна.

У заводского шифера последняя волна меньше, чем остальные – она предназначена специально для стыковки. Когда имеет место совмещенная крыша, то также шифер стелют таким образом, что маленькая волна остается присоединении под большой последующего листа (маленькая+маленькая не годится).

После разрезания получится 6 частей шифера: два 5-ти волновых (с них начинают покрывать средние ряды), два в четыре волны (они заканчивают покрытие средних рядов) и два в три волны (запасные).

Прикрепляется шифер кровельными саморезами поверх волны (если прикрепить внизу волны, вода станет затекать под крышу). Саморез входит в центр (или чуть выше) доски обрешётки. Победитовым сверлом Д 6-7 ммпросверливается отверстие в шифере под вкручиваемый саморез. Строители могут пробивать шифер гвоздём, что создает множество микротрещин (это станет причиной разрушения через 2-3 года всего шифера).

Совет. Недооценивая важность обрешетки, некоторые строители пытаются на ней экономить, используя некачественную древесину. Бруски обрешётки превращаются в труху, перестают держать шифер, и весь скат может съехать. Выбирать бруски обрешётки необходимо с повышенной тщательностью.

Если вы просматриваете обучающие материалы, как поставить крышу – видео обратит ваше внимание на то, в какую сторону нахлёст у шифера и листов из металла коньковой полосы.

Совет. Выбирают ту сторону, куда чаще всего дуют ветра. Если не учесть это направление, то в дождь при сильном ветре вода набирается в пространстве между листами, и приводит к постоянному намоканию обрешётки.

Шифер удобно крепить, начиная с верхнего ряда. Верхний край ряда шифера привязывается разметочной нитью к крайним стропилам, потом размечается нижний край.

Пример укладки крыши шифером

Верхние края обоих скатов двускатной крыши находятся на одной высоте и не мешают друг другу. Между скатами крыши расстояние между краями самых верхних листов шифера должно быть выдержано от 100 до 200 мм.

При изучении, как сделать крышу дома видео уроки просто необходимы. Они иллюстрируют все возможные при строительстве ситуации и помогают найти правильное решение.

Допустим, ветер обычно дует справа, значит нужно крыть крышу слева.
Самый первый блок покрашенного шифера крепят к обрешётке саморезом, который вкручивается в центр листа.
После этого закрепляется центр левого края следующим саморезом.
Накладывается второй лист в верхнем ряду на крайнюю волну листа предыдущего и крепится к обрешётке саморезом.
Все последующие листы шифера в верхнем ряду закрепляются также. Лист шифера держится сначала на одном саморезе.
С половины листа из 5 волн крепится второй ряд шифера. Чтобы закрепить эту половину листа, она подсовывается под первый лист в верхнем ряду, с нахлестом 100-150 мм. ).
Закрепляется шурупами центр левого края.
Далее одним саморезом соединяется первый лист в верхнем ряду с первым листом второго ряда. Нужно высверлить сквозное отверстие двух листов шифера (левый-верхний нижнего и левый-нижний угол верхнего). При нахлёсте в150 ммотступ для вкручиваемого самореза равен75 ммили половине нахлёста.
Второй блок среднего ряда накладывается на крайнюю волну (малую) первого блока второго ряда и подсовывается на150 ммпод первый и второй блоки шифера в верхнем ряду. Вкручивается саморез в центре второго блока уже среднего ряда.
10. Теперь необходимо скрепить одним саморезом уже 3 листа шифера. Вкручивается саморез сквозь три листа в обрешётку и укладывается третий лист среднего блока.
11. Дальше – та же схема. Последним ставится пол-листа с 4 волнами.
Третий ряд кладётся подобно, разница только в том, что начинаем укладку с целого листа.
Низ в третьем ряду крепится саморезами.
Другой скат двускатной крыши стелется уже справа, чтобы нахлёст листов шифера был в одну сторону на обоих скатах.
После этого, устанавливается коньковая полоса.

Совет. Для изоляции крыши от дождя и снега запениваем стыки листов шифера, а также волны шифера, чтобы снег не скапливался между кладкой шифера и полосой на коньке.

Источник: https://krovlyakryshi.ru/obsluzhivanie/ustroistvo/vozvedenie-kryshi-186
