Как выставить первый лист металлочерепицы?

В этой статье:

Как производится укладка металлочерепицы

» Металлочерепица » Монтаж

Как собрать крышу

На современном рынке строительных материалов можно найти огромный выбор металлочерепицы от разных производителей. При этом изделия отличаются друг от друга формой волны, защитным покрытием и цветовым оформлением. Как же осуществляется укладка металлочерепицы, и какие технологические моменты необходимо знать, чтобы избежать дефектов конструкции? Вопросы серьезные, хотя многие мастера утверждают, что технология монтажа металлочерепицы не так уж сложна, и справиться с ней может даже непрофессионал.

Давайте разберем нюансы монтажных работ и обратим внимание на тонкости этого дела.

Обрешетка, паро- и гидроизоляция

В качестве обрешетки обычно используют деревянные изделия — доски, рейки, брусы. Правда, сегодня в магазинах появились оцинкованные профили разных размеров от компании «ИНСИ». Это металлические изделия с очень большим сроком эксплуатации и повышенной прочностью. Причем, несмотря на их небольшие размеры, они выдерживают приличные нагрузки.

Пароизоляционный материал устанавливается со стороны внутренних помещений, а гидроизоляция — со стороны внешнего края стропильных ног. Между ними располагается теплоизолятор. Все три материала укладываются до того, как будет установлена обрешетка.

На какие моменты необходимо обратить внимание?

Супердиффузионная мембрана располагается на утеплителе без зазора. Важно не перепутать сторону прилегания — одна должна примыкать к утеплителю, а другая смотреть внутрь чердачного помещения.
Гидроизоляцию лучше укладывать с небольшим зазором между ней и утеплителем. Этот слой необходимо настилать поперек ската, то есть параллельно карнизу. Полосы следует располагать со смещением не меньше 10 сантиметров друг относительно друга.

Внимание! Если вы решили устраивать утепленную крышу, то необходимо строго выдерживать расстояние между стропильными ногами. Оно должно быть не меньше 1,2 метра. Это обеспечивает минимальный провис мембранных материалов, который должен составлять не более 2-х миллиметров.

Если в качестве обрешетки используются пиломатериалы, то сначала по стропильным ногам вдоль пробивается контробрешетка, а затем поперек элементы основной обрешетки. Это создает необходимый зазор, который будет выполнять функции вентиляции.

Установка карниза

После утепления кровли начинается монтаж карниза. Обратите внимание на то, что если запланирован организованный водосток, то крепежные кронштейны монтируются до установки карниза.

Между двумя крайними стропильными ногами натягивается шнур, который определит расположение карнизной планки из металлического листа, согнутого пополам под определенным углом. Шнур должен быть параллелен стене дома. Карнизные панели устанавливаются по крайнему элементу обрешетки, к которому и крепятся специальными самосверлящими винтами с плоской головкой. Карнизные планки устанавливаются относительно друг друга внахлест со смещением в 5–10 сантиметров.

В качестве карниза используются разные материалы, а не только металлический лист. Это может быть профнастил, фасадные панели, металлосайдинг и прочее. Установка может выполняться вдоль или поперек стеновой поверхности.

Монтаж листов металлочерепицы

Монтаж металлочерепицы Монтеррей Супер

Есть несколько важных моментов, которые необходимо строго соблюдать, поскольку именно от них зависит качество результата. Для начала выясним, как класть металлочерепицу. Установку листов лучше проводить справа налево. Первый лист укладывается в углу ската и выравнивается по карнизу и фронтону. Его крепят одним саморезом в нижнем правом углу. Затем над ним устанавливается второй лист, который также выравнивается. Он должен обязательно закрыть капиллярную канавку нижней панели.

Теперь оба листа можно крепить саморезами. Обычно на один квадратный метр поверхности необходимо 6 или 8 крепежных деталей. Обратите внимание, что правильно фиксировать этот кровельный материал не в верхнюю волну, а в ее нижнюю часть.

Идеальный вариант покрытия кровли — это лист металлочерепицы, длина которого равна ширине ската. Но если ширина больше 6 метров, то рекомендуется использовать многополосную укладку. Причина — неудобство транспортировки материала и проведения монтажных работ. Независимо от типа и вида металлочерепицы листы необходимо укладывать внахлест со смещением в 20 сантиметров.

Чтобы нахлест был правильным, длина листа должна точно соответствовать формуле L=0,2+bxN, где b— это шаг черепицы, а N— число шагов черепицы вдоль кровельного ската. Если учитывать эту формулу, то по длине под нее подойдут листы размерами 3,0; 3,4; 3,8; 4,2; 4,6 и 5,0 метров.

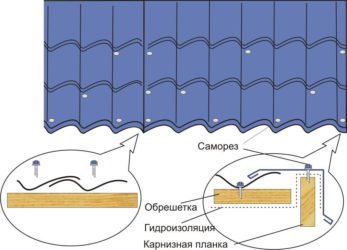

Для крепления листов используются саморезы 4,8×20 или 4,8×35. Их установка проводится в шахматном порядке, а отсчет ведется от края панели, где они вкручиваются в каждую волну.

Обратите внимание! Если угол ската меньше 14º, то стыки между листами обязательно герметизируются специальными битумными мастиками.

И еще один момент, на который надо обратить внимание — это специальные прокладки для саморезов. Без них проводить крепление нельзя. Постарайтесь также меньше ходить по уже уложенному кровельному материалу, наступайте только на нижние прогибы в местах обрешетки. И обязательно наденьте мягкую обувь.

Ендова

Ендова верхняя для кровли

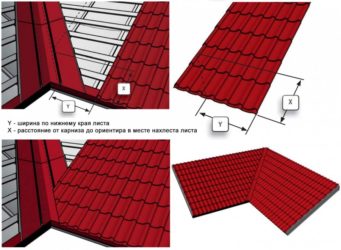

Стыки между листами металлочерепицы встречаются на сложных крышах. И именно в местах ендовы велика вероятность уложить материал неправильно. Чтобы этого избежать:

Во-первых, в месте стыка двух скатов надо обязательно делать сплошную обрешетку на высоту 40–50 сантиметров от середины.
Во-вторых, укладывать кровельный материал таким образом, чтобы конец черепицы не доставал до стыка двух скатов 10 сантиметров.

Как и в случае с кровельным покрытием, верхняя ендова укладывается на нижнюю внахлест 20–30 сантиметров. Самое важное — чтобы устанавливаемые крепежные детали не нарушали целостность нижнего элемента.

Фронтон

Установка фронтонной планки должна производиться так, чтобы ее верхний отогнутый край покрывал кровельный материал. Тем самым создается небольшой козырек, который защищает покрытие крыши от проникновения под него атмосферных осадков.

Как и в случае с карнизной планкой, здесь могут быть использованы различные плоские металлические материалы. Обычно в комплекте к металлочерепице идут и доборные элементы. Но если их нет, то сделать все это самостоятельно не составит большого труда.

Конек

Монтаж кровли из металлочерепицы

Этот элемент выполняет две функции — защитную и декоративную. Крепят его к обрешетке или черепице. Между ним и кровельным ковром прокладывается уплотнительная пленка из пенополиуретана. Обязательно в торцах конька необходимо монтировать заглушки.

Если необходимо организовать систему вентиляции крыши, то можно установить так называемый коньковый вентилятор. Его крепят к коньку саморезами, а стык герметизируют мастикой или силиконом.

Установка пристенного профиля

Технология монтажа металлочерепицы на этом не заканчивается, потому что современные крыши — это не только скаты. Для создания комфортных условий проживания во многих домах устанавливается большое количество различных инженерных систем. И некоторые из них требуют выхода отработки. Это может быть угарный газ или влажный воздух, так что на крыше могут торчать печные трубы, вентиляционные патрубки и другие элементы. Именно места примыкания металлочерепицы к таким выступам являются крайне ненадежными. Поэтому им уделяется особое внимание.

Крепление пристенного профиля

Самый простой способ установки пристенного профиля отмечается при кровле, имеющей многоуровневую конструкцию, где нижний уровень примыкает к стене. Для этого необходимо приложить профиль к месту установки и определить, куда будет вставляться его отогнутая кромка. На этом месте проводится линия, по которой болгаркой проделывается штроба. Устанавливается профиль, выравнивается его угол, равный углу ската, и элемент крепится к металлочерепице. А место установки в стене герметизируется силиконом.

Практически те же манипуляции выполняются и с кирпичными печными трубами. Только в этом случае используются два пристенных профиля, которые мастера называют фартуками. Первый устанавливается под кровельное покрытие, поэтому монтируется еще до укладки металлочерепицы. Второй — поверх кровельного материала. Но учитывайте, что фартук с верхнего торца печной трубы должен лежать внизу от кровельного покрытия, а снизу и с боков — только сверху.

Если сечение трубы слишком велико, и размером фартука его не перекрыть, необходимо использовать два фартука, которые укладываются внахлест по уклону. То есть верхний по скату должен накрывать нижний. И в этом случае нахлест должен составлять не меньше 15 сантиметров. В качестве нижнего фартука может быть использован обычный оцинкованный или окрашенный металлический лист.

Полезные советы

Как делать монтаж листов металлочерепицы

Для подрезки металлочерепицы строго запрещается использовать абразивные инструменты. Они при соприкосновении с металлом выделяют высокую тепловую энергию, которая разъедает цинковый и полимерный слой, тем самым оголяя металлический лист. Он под действием влаги начинает быстро коррозировать, теряя прочностные характеристики и внешний вид.

Использовать монтажную пену в качестве подконькового или подъендового уплотнителя нельзя.
Пристенный профиль можно сделать своими руками. Здесь важно правильно выдержать угол отгиба, который должен быть равен углу между вертикальной плоскостью трубы и скатом кровли.
Обязательно выполнение всех требований техники безопасности. Особенно это относится к рукавицам, без которых проводить кровельные работы запрещается.
Инструкция по технике безопасности гласит, что в ветреную погоду класть металлочерепицу на крышу не рекомендуется.

Заключение по теме

Как видите, укладка металлочерепицы — дело не такое уж простое. Здесь много нюансов, большое количество различных строительных материалов и несколько особых требований. Так что подобная работа под силу настоящему профессионалу. Но не будем сгущать краски. Многие застройщики своими руками проделывают эту строительную операцию, не приглашая специалистов со стороны. Так что на деле покрыть крышу металлочерепицей вполне реально. Для тех, кто подумывает над самостоятельным проведением монтажного процесса, видео на этой странице в помощь. Смотрите и учитесь, а полученные знания применяйте на практике.

Источник: http://ProflistInfo.ru/mcherepica/montazh/ukladka-metallocherepicy-kak-proizvoditsya

Инструкция по монтажу металлочерепицы

1. Карнизная планка. 2. Доска обрешетки. 3. Спадающий брус контробрештки. 4. Гидроизоляционная пленка. 5. Стропило. 6. Конек. 7. Листы металлочерепицы. 8. Уплотнитель конька. 9. Заглушка конька. 10. Ветровая доска. 11. Водосточная труба. 12. Держатель трубы. 13. Водосточный желоб. 14. Держатель желоба. 15. Снеговой барьер. 16. Ендовая внешняя. 17. Ендовая внутренняя

Общая ширина листа: 1185мм. Рабочая ширина: 1100мм. Длина ступеньки: 350мм.

Высота волны: 25мм.

Расчет металлочерепицы

Расчет количества листов металлочерепицы производят следующим образом: длину карниза делят на полезную ширину профильного листа и округляют до полной единицы (умножают на количество ската). Полезная ширина последнего листа ската = полной ширине. Полная площадь листов металлочерепицы = кол-во листов* длина листов* 1,185 (полная ширина). При замере шатровой крыши, разрезанный лист металлочерепицы или профнастила, нельзя использовать на зеркально противоположном скате из-за поперечной гофрированности рисунка.

При расчете металлочерепицы надо учитывать так же «запрещенные» размеры, листы с такими размерами не будут стыковаться вертикально на кровле в силу особенностей обреза замков черепичного листа.

Недопустимый ряд размеров (включительно):

1 волна______________________ 0 – 0,49 м 2 волны____________________0,77 – 0,84 м 3 волны____________________1,12 – 1,19 м 4 волны____________________1,47 – 1,54 м 5 волн_____________________1,82 – 1,89 м 6 волн_____________________2,17 – 2,24 м 7 волн_____________________2,52 – 2,59 м 8 волн_____________________2,87 – 2,94 м 9 волн_____________________3,22 – 3,29 м 10 волн____________________3,57 – 3,64 м 11 волн____________________3,92 – 3,99 м 12 волн____________________4,27 – 4,34 м 13 волн____________________4,62 – 4,69 м 14 волн____________________4,97 – 5,04 м 15 волн____________________5,32 – 5,39 м 16 волн____________________5,67 – 5,74 м

17 волн____________________6,02 – 6,09 м

Металлочерепица из оцинкованной стали с полимерными покрытиями, имеет свои особенности монтажа и эксплуатации. Не ознакомившись с информацией, изложенной ниже, вы можете неправильно смонтировать листы металлочерепицы или нарушить слои покрытия в результате неправильного обращения с кровельным материалом. Несоблюдение рекомендаций может привести к протечкам кровли, коррозии металла и нарушению внешнего вида.

Правила хранения и погрузки

Погрузка и разгрузка заводских упаковок с листами металлочерепицы и доборными элементами осуществляется при помощи крана только мягкими стропами. Металлочерепица может храниться в заводской упаковке не более 1,5 месяца, так как возможна деформация нижних листов в пачке. Если монтаж планируется проводить позже, то листы следует распаковать и переложить рейками. Чтобы избежать деформации листов по длине, их нужно переносить вертикально, взяв за края по длине. Вес металлочерепицы- 4,5 кг/кв.м.

Следует пользоваться перчатками, чтобы не порезаться об острые края листов.

Особенности проведения монтажных работ

Перед монтажом кровли убедитесь, что поверхность крыши ровная. При необходимости исправьте дефекты неплоскостности — проверьте правильность формы и размеров крыши. Для этого измерьте диагонали скатов из угла в угол. Если они не равны, то это означает, что крыша имеет перекос. В случае, если невозможно исправить перекос, следует укладывать металлочерепицу так, чтобы нижний край обрешетки совпадал с линией свеса листов кровли. Перекос с торцов можно скрыть доборными элементами. Примечание! Минимальный рекомендуемый уклон кровли — 14 град. при длине ската 7м.

Если ранее на крыше было какое-либо жёсткое кровельное покрытие, его следует демонтировать. Уложите первый лист с одного торца крыши, сделав необходимый выпуск от края карниза и закрепите его на средней впадине, в верхней части, одним шурупом. Потом таким же образом уложите лист с другого края крыши. Протяните между листами шнур, по которому будут ровняться остальные лист. Уложите необходимое количество листов по одному краю крыши до гребня, выровняйте по краю и крепите окончательно к обрешетке.

Обратите внимание на следующее:

обрезанные края листов должны быть закрашены специальной краской, поставляемой с металлочерепицей. Подкраска другими красками не допускается;
при монтаже соблюдать осторожность с покрытием — не царапать, рекомендуется ходить в мягкой обуви. При возникновении дефекта на листе осуществить подкраску, поставляемой с металлочерепицей специальной кровельной краской;

Монтаж металлочерепицы

Для проведения работ по монтажу металлочерепицы используют ножовку и ножницы по металлу, дрель и т.п. Листы металлочерепицы поставляются нарезанными под размер кровли. Но часто необходимо делать срезы по ширине листов и вырезы под произвольным углом по месту. Чтобы облегчить труд, можно воспользоваться ручной электропилой с твердосплавными зубьями или другим электромеханическим инструментом для резки металла с полимерными покрытиями.

Не пользуйтесь шлифовальной машинкой с образивными кругами (болгаркой) для резки металла! Она разрушает слои цинка и полимерного покрытия, вследствие чего металл будет подвержен коррозии. Крепление выполняют самосверлящими шурупами RAL 4,8 Х 35 (38) на перегибе волны профиля ниже поперечной канавки. Расход крепежа — 6-7 шурупов на кв. м. Крепление края на каждой второй волне. Для их завертывания можно использовать электродрель с реверсом и регулятором оборотов и специальную насадку (см. рис.).

Использование гидро/пароизоляции

При недостаточной вентиляции подкровельного пространства рекомендуется использовать гидропароизоляционные (антиконденсатные) пленки или гидроизоляционные паропроницаемые (мембранные) пленки. Применение этих специальных пленок предотвращает попадание водяного конденсата с нижней стороны кровельных листов в теплоизоляционный слой кровли. Подкровельная пленка укладывается на сторопила полотнами с нахлестом снизу вверх с достаточным натягом и крепится вдоль стропил рейками (контробрешеткой) при помощи гвоздей. Более подробную информацию о свойствах и укладке пленок можно получить у их производителя.

Обрешетка

Для обрешетки используются доски шириной примерно 100мм. Толщина досок выбирается проектировщиками кровли. Выходящая на карниз доска должна быть толще на 10-15 мм. Расстояние между досками обрешетки равно поперечному шагу профиля металлочерепицы -350мм или 400мм. Расстояние между доской, выходящей на карниз, и последующей на 50мм меньше — 300мм или 350мм. Доски обрешетки крепятся гвоздями к стропилам или контробрешетке.

Монтаж карнизных планок

Карнизные планки крепятся к последней доске обрешетки перед установкой листов металлочерепицы. Нахлест планок по длине — 100мм. После крепления карнизных планок приступайте к монтажу листов металлочерепицы.

Монтаж листов

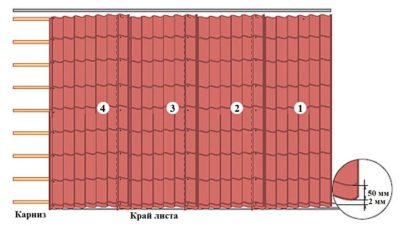

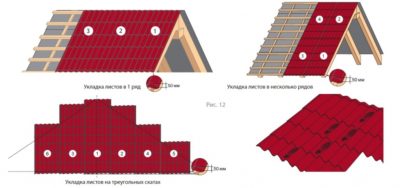

Монтаж листов необходимо начинать с левого торца на двухскатной крыше, а на шатровой крыше листы устанавливают и крепят от самой высокой точки ската в обе стороны. При направлении монтажа листов справа налево необходимо следующий лист устанавливать под последнюю волну предыдущего листа. Край листов устанавливается ниже карниза на 40 мм.

Рекомендуемый специалистами порядок монтажа листов металлочерепицы:

установите первый лист и закрепите его одним саморезом к обрешетке у конька;
затем уложите второй лист так, чтобы нижние края составляли ровную линию, скрепите нахлёст одним саморезом по верху волны под первой нижней поперечной складкой (при этом саморез не должен касаться обрешетки);
если теперь визуально кажется, что листы “не стыкуются”, следует сначала приподнять верхний лист над нижним, а затем, слегка наклоняя лист, двигаясь снизу вверх, укладывать складку за складкой и скреплять саморезами по верху волны под каждой поперечной складкой (саморезы также не касаются обрешетки).

Скрепите таким образом 3-4 листа между собой, получившийся ровный нижний край выровняйте строго по карнизу, и только затем крепите листы окончательно.

Они крепятся к обрешетке саморезами в низ волны под поперечными складками из расчета примерно 7-8 шт. на 1м2. Для устранения повреждений, причиненных покрытию при транспортировке или во время монтажа, используется кровельная краска.

Для избежания сильных повреждений передвигайтесь по кровле в мягкой обуви, не наступайте на гребень волны и вовремя удаляйте металлическую стружку с поверхности кровли мягкой щеткой-сметкой.

Монтаж торцевых планок

Торцевые планки монтируются по фронтонам снизу вверх, накрывая торцевые края листов металлочерепицы. Крепятся в крайнюю волну листов и к деревянному основанию саморезами. Нахлест планок по длине — 100мм.

Монтаж коньковых планок

Коньковые планки монтируются только тогда, когда уже установлены все листы кровли, торцевые планки, прибит при необходимости уплотнитель. Крепление к листам металлочерепицы производить саморезами в верхнюю точку каждой второй волны. Нахлест планок по длине — 100мм.

Монтаж ендов

До монтажа ендовы на стыке скатов выполнить сплошную обрешетку, к которой прикрепить гладкий лист шириной 1250мм, согнутый посередине. Края листа по ширине отогнуть вверх на 10-15мм. Крепление к обрешетке выполняется тем или иным способом. После укладки металлочерепицы на стык листов снизу вверх крепятся ендовые планки саморезами в гребень волны. Нахлест планок по длине — 100мм.

Монтаж снегозадержателей

Для предотвращения скатывания снега в нежелательных местах, например над входом, гаражом и т.д., используют снегозадержатели, состоящие из крепежного уголка и снегостопорной планки. Снегозадержатель монтируется под вторым поперечным рисунком от карниза, т.е. на расстоянии примерно 350мм от карниза. Крепежный уголок устанавливается под планку на профиле и крепится вместе с ней сквозь лист к обрешетке длинным саморезом. Нижний край снегостопорной планки крепится к профильному листу в верхней точке каждой второй волны саморезами обычного размера.

Монтаж планок примыкания

Для заделки примыкания скатов кровли к стене используются планки стыков и швов. Они крепятся в верхнюю точку волны металлочерепицы и сбоку на примыкающую стену. Нахлест планок по длине — 100мм. Дополнительное уплотнение примыканий планок к стене выполняется силиконовой мастикой.

Монтаж водосточной системы

Монтаж крюков, желобов, труб производится по инструкции производителя-поставщика водосливной системы. При использовании водосливной системы необходимо до монтажа листов металлочерепицы установить на доски обрешетки у карниза крюки для крепления желобов.

Монтаж спецэлементов

Элементы сквозного выхода на кровлю изготовлены из прочного пластика, цвет и форма выхода подобрана в соответствии с цветом и формой металлочерепичного листа. Монтаж этих элементов прост, нарушение общего рисунка кровельного настила полностью исключено.

В комплект поставки сквозного выхода на кровлю входит подробная инструкция по монтажу. Монтаж пожарного люка выполняется также по приложенной инструкции. Все возможные зазоры между сквозным выходом и кровельным листом необходимо герметизировать. Для герметизации рекомендуем использовать стандартные влагостойкие герметики.

Вентиляционные трубы и вытяжки канализации крепят при помощи проходных элементов.

Монтаж элементов безопасности и эксплуатации кровли, например, лестниц, переходных мостиков и др., выполняется по инструкции производителя-поставщика этой продукции.

Источник: https://krov33.ru/instrukciya-po-montazhu-metallocherepici.html

Как выставить первый лист металлочерепицы

Металлочерепица по праву занимает одно из ведущих мест на рынке кровельных материалов. Современная черепица изготавливается из сплавов, в основе которых алюминий и сталь. Это дает ей антикоррозийные свойства, которые закреплены введением защитного слоя из полимера, который позволил окрасить листы черепицы в палитру различных цветов.

Помимо несомненных достоинств металлочерепицы как материала, с которым легко и удобно работать, многие отмечают ее сильный шум при дожде и ветре. Однако, этот недостаток возникает при незнании, как правильно произвести шумоизоляцию кровли и стелить металлочерепицу на крышу. Разберемся с этими вопросами подробнее.

Выбор и расчет количества металлочерепицы

Металлочерепица по сравнению с другими кровельными материалами имеет ряд преимуществ:

Малый вес. Доставка и монтаж черепицы не доставляет физических неудобств, что является одним из главных факторов ее популярности при укладке своими руками;
При повышенных эксплуатационных характеристиках отличается доступной стоимостью;
Длительный срок эксплуатации – более 50 лет;
Пожароустойчива;
Большой выбор оттенков удобен в дизайнерской работе.

Перед выбором и расчетами необходимого числа кровельного материала не будет лишним ознакомиться с его строением. Лист металлочерепицы имеет волны, которые располагаются перпендикулярно, и ряды, расположенные вдоль. Один модуль черепицы содержит 6 волн и шаг 35 см. Современный рынок предлагает листы с 1,3,6 и 10 модулями. От количества модулей на листе зависит размер черепицы. Чем больше лист металлочерепицы, тем меньше стыков будет иметь готовая кровля, что лучшим образом отразится на ее качестве.

При определении числа необходимых рядов кровли нужно ширину всей кровли разделить на значение ширины ряда. Для определения длины панелей в каждом ряду необходимо учесть длину всего ската и величину нахлеста двух листов, которая по технологии равна 15 см. Не забывайте полученные величины округлять в сторону больших чисел.

При подобных расчетах важно помнить и о различных примыканиях, таких как трубы, шахты и т.д. При укладке кровли вокруг них требуется четко соблюдать волну остальных листов, что может привести к большому количеству остатков. Поэтому не будет лишним к полученному числу прибавить 15-20% на подобные случаи.

Утепление и гидроизоляция крыши

До того, как уложить металлочерепицу, необходимо провести ряд мероприятий по подготовке поверхности. Поскольку металлочерепица не несет никаких термосберегающих функций, между стропильных ног закладывается теплоизоляционный материал. Поверх него укладывается рулонная гидроизоляция с направлением укладки от карниза к коньку крыши дома со стыком соседних листов не менее 15 см. Гидроизоляционный материал фиксируется к стропильным ногам контробрешеткой.

Наличие контробрешетки – один из важных моментов при работе с металлочерепицей. Свободная циркуляция воздуха в подкровельном пространстве убережет стропильную систему от гниения и прения. Для обеспечения вентиляции достаточно сформировать в контробрешетки небольшие зазоры, через которые воздух сможет свободно попадать под кровлю.

Монтаж обрешетки

После этих процедур можно приступить к монтажу обрешетки. Для нее целесообразно использовать доски сечения 25*100 мм. Размер шага между досками обрешетки определяется в зависимости от конкретной модели металлочерепицы и, как правило, варьируется в параметрах 300-500 мм. При этом начальная рейка обрешетки всегда выше остальных, так как она должна задать нужный угол стартовой панели металлочерепицы, и шаг от нее до следующей планки меньше обычного на 5 см.

Узнать шаг обрешетки легко самостоятельно – необходимо замерить длину волны кровли. Крепление металлочерепицы всегда производится у гребня волны и важно, чтобы это место совпало с нахождением рейки обрешетки.

Места примыканий всегда оборудуются сплошной обрешеткой. Также вне зависимости от шага обрешеточной системы конек крыши оформляется двумя планками по обоим скатам крыши.

Торцы крыши оформляются досками, которые возвышаются над всей обрешеточной системой на высоту самого материала.

На данном этапе производится крепление кронштейнов для фиксации водосточной системы, если таковая планируется при обустройстве крыши.

Необходимые инструменты

Укладка металлочерепицы завоевала большую популярность в сфере самостоятельного строительства за счет своей неприхотливости к инструментам, которыми с ней работают. Однако, некоторые правила необходимо соблюдать неукоснительно:

При необходимости разрезать лист профиля используйте ножницы для металла или ножовку, а не болгарку. Последняя может повредить защитное покрытие кровли;
Крепление кровли к рейкам обрешетки производится специальными кровельными саморезами с самонарезающей резьбой и эластичной прокладкой. Вкручивание саморезов производится в перпендикулярном направлении на расстоянии около 1 см от штамповки. При верном закручивании прокладка под головкой самореза будет слегка сжата;
Ходить по уложенным листам профиля следует в обуви с мягкой подошвой, наступая в прогиб волны.

Укладка листов профиля

Чтобы правильно уложить металлочерепицу на крышу важно соблюдать технологию монтажа: укладка профиля производится от карниза вверх к коньку крыши. Направление укладки в рядах значения не имеет, можно идти справа налево или наоборот. Однако, при необходимости сделать крышу из металлочерепицы треугольной формы, удобнее начать от центра и расходиться в обе стороны. Такие типы крыш связаны с большим количеством отходов при использовании металлочерепицы, что важно помнить при расчете необходимого количества материала.

Первая укладываемая панель выравнивается по карнизному скату и торцу крыши и для начала начерно крепится к обрешетке в одном месте. Далее над ней располагается второй лист также с черновым креплением. Уложенные листы выставляют относительно друг друга, выравниваются по уровню и затем крепятся окончательно. Важно уделить внимание именно ровности крепления первых листов профиля, так как от этого будет зависеть качество всей кровельной работы.

Устройство дополнительных элементов кровли

Если укладка листов металлопрофиля редко вызывает трудности даже у начинающих строителей, то вопросы как правильно сделать крышу в местах дополнительных примыканий всегда стоит особо остро. Важно заметить, что от качества данных работ напрямую зависят эксплуатационные характеристики сделанной кровли. Рассмотрим некоторые из наиболее часто используемых дополнительных элементов:

Для сопротивления боковому ветру торцы укрепляются ветровой планкой, которая представляет полукруглый профиль, крепящийся саморезами к бокам обрешетки;
Коньковая планка должна обеспечивать хождение воздуха под кровлей, но не должна пропускать влагу под крышу. Готовые коньковые планки монтируются с обязательной установкой уплотнителя;
Специальные планки для примыканий используются при обустройстве кровли у различных вертикальных выступов (например, труб);
Ендова – внутренние стыки скатов – обустраивается с применением внутренней прокладки и внешней накладной планки.

При кажущейся простоте работа с металлочерепицей требует определенных знаний и навыков. Советуем не пренебрегать ими, чтобы кровля из профиля радовала вас долгой и качественной службой долгие десятилетия.

Источник: https://stroyka.radiomoon.ru/kak-vystavit-pervyj-list-metallocherepicy/

Укладка металлочерепицы: инструкция шаг за шагом, видео, советы

Укладка металлочерепицы позволит соорудить надежную и долговечную кровлю для дома.

Рабочий процесс можно считать несложным даже для начинающего кровельщика, так как используемый материал отличается легким весом и удобством монтажа.

На данный момент все чаще отдается предпочтение строительным изделиям отечественного производства.

К примеру, среди кровельных материалов внимание потребителей завоевала металлочерепица Гранд Лайн.

Строительные изделия компании Гранд Лайн отличаются приемлемой ценовой категорией, высокими эксплуатационными характеристиками и разнообразием оттенков.

Используя кровельные материалы и доборные элементы Гранд Лайн, а также соблюдая правила укладки металлочерепицы, можно шаг за шагом возвести любой тип крыши – ломаную мансардную, простую двускатную, вальмовую или обычную четырехскатную.

Как отмечают специалисты, самым сложным моментом в кровельных работах считается монтаж каркаса обрешетки и укладка тепло- и гидроизоляции.

Надеемся, что немного облегчить строительный процесс позволит приведенная ниже пошаговая инструкция и видео материал по укладке металлочерепицы.

Инструкция по укладке металлочерепицы

Чтобы укладка металлочерепицы своими руками на крышу дома прошла успешно, и был получен качественный результат, необходимо знать правильную последовательность действий.

Полная инструкция по монтажу металлочерепицы включает в себя более 10 пунктов работ, которые необходимо выполнить шаг за шагом:

Вычисляются объемы требуемого материала (стропиловка, крепежные элементы, количество гидроизоляции, теплоизоляции и проч.);
Проводится монтаж стропил и каркаса обрешетки;
Устанавливается карнизная планка – для последующего обустройства водостоков;
Монтируется лобовая доска, выполняется подшивка свесов крыши;
Крепятся держатели под желоба водостоков;
Осуществляется укладка слоя гидроизоляции. Вдоль стропил фиксируется контр-обрешетка;
Чтобы придать конструкции крыши жесткость, монтируют дополнительные доски;
Сооружается карнизная планка, обустраивается ендова;
Проводят монтаж фартуков для дымоходов. Укладывают слой пароизоляции – рубероид. Так же в качестве пароизоляции может применяться не только рубероид, но и пергамин;
Под стропиловку монтируют контр-планки, прокладывают теплоизоляцию;
Монтируют металлочерепицу, проводят оформление мансардных и смотровых проемов;
Осуществляют оформление верхней ендовы;
Проводят монтаж примыкающих реек, фиксируют коньковый брус;
Делают кровельное ограждение и сооружают переходные мостики;
На крышу по периметру устанавливают водостоки.

Как рассчитать количество материала?

Металлическую черепицу производят в виде листов стали, их внешней вид имитирует уложенные внахлест маленькие фрагменты черепицы.

Существует полная и рабочая или полезная ширина листов, размеры полной величины превышают на 8-12 см размеры рабочей. Сказано это, чтобы при расчете материала данный факт был учтен.

По горизонтали нужное число листов позволяет определить следующая схема: длина листа кровельного материала делится на размер его рабочей ширины. Далее полученное число округляют в большую сторону.

Для будущей длины ряда из металлочерепицы берется такая схема: проводят измерение длины наклона крыши (от карнизной планки до конькового бруса), к полученному числу добавляют 15 см (величина перехлестов), плюсуют величину карнизного свеса.

Сегодня на рынке предлагается металлочерепица с длиной листов от 700 мм до 1200 мм.

Если появится необходимость, то размеры листов могут быть увеличены до 4000-4500 мм, что позволит их укладку сделать более удобной.

Места стыковых соединений листов между скатами выполняют так, чтобы при укладке металлочерепица перекрывала скосы.

Длину изделий подбирают, учитывая, чтобы срезанный край не ложился под ступеньку или волну листа.

Если для одного ряда будут уложены два листа, то нижний лист должен иметь длину на 15 см больше для организации нахлеста.

Особенности монтажа стропил под укладку металлочерепицы

Для сооружения стропиловки крыши применяют брусья 100х50 мм или 150х50 мм. Шаг между элементами стропиловки не должен превышать 900 мм и быть меньше 600 мм.

Если нужно увеличить шаг, то рекомендуется провести дополнительно монтаж брусьев на обрешетку, что исключит провисание листов металлочерепицы.

Для сооружения стропил и каркаса обрешетки берется только хорошо просушенная древесина, в противном случае под воздействием тепла дерево покрутит.

Кроме того, весь деревянный строительный материал обрабатывают антисептическими составами.

Грунтовка позволит уберечь древесину от гниения и продлит срок службы кровли.

Чтобы впоследствии стропильную систему не перекосило, определяют углы и длину скатов, затем подгоняют доски к нужным размерам.

После того как стропиловка смонтирована, устанавливают карнизную доску, за счет чего сооружение получает дополнительную прочность.

Следующий шаг – крепление лобовой доски, она также придает стропиловке жесткость, а фиксируются с помощью гвоздей к торцу стропиловки. Свесы крыши обшивают, используя вагонку или софиты.

В ходе сооружения стропиловки крыши, необходимо обеспечить вентиляцию под кровлей.

Если применяется неперфорированная подшивка, тогда придется в каждой стропильной доске проделать несколько отверстий. Затем обшивку грунтуют антисептическим составом и покрывают лаком.

Выполняя монтаж держателей под водостоки, крюки закрепляют на карнизной доске или стропилах.

Для этого в древесине предварительно проделывают пазы, куда устанавливаются ножки держателей, затем каждый из них отгибается и фиксируется саморезами.

В случае если порядок нарушен, и монтаж держателей проводится после укладки листов черепицы, их рекомендуется закрепить на лобовой доске.

Инструкция по установке кровельного пирога под металлочерепицу

Соорудить качественную крышу и произвести правильную укладку металлочерепицы невозможно без укладки прослоек гидроизоляции, теплоизоляционного и пароизоляционного материала.

Чтобы подготовить несущую конструкцию, под укладку финишного кровельного покрытия, проводят следующий ряд работ:

Пароизоляция

С внутренней стороны стропильной конструкции обустраивают пароизоляцию, в качестве нее обычно применяют рубероид. Функциональное назначение материала заключается в задерживании пара.

Рубероид становится преградой для влажного воздуха, поднимающегося из помещения на чердак, и не дает ему проникнуть в утеплитель.

Если пропустить данный шаг, то конденсат будет оседать прямо на утеплителе, за счет чего теплоизоляция подвергнется гниению.

Так как рубероид на картонной основе быстро теряет свои технические свойства, строительный рынок предлагает его аналог, изготовленный на основе полиэстера.

Рубероид данного типа обладает хорошей эластичностью и более высокой устойчивостью к воздействию внешних факторов.

Теплоизоляция

После того как рубероид уложен, поверх него снаружи кровли кладут один или несколько слоев утеплителя. Количество слоев зависит от вида теплоизоляции и климата региона.

Утепление может проводиться и до того, как уложен рубероид, тогда монтаж утеплителя можно делать изнутри стропильной системы, что очень удобно.

В другом случае теплоизоляцию придется монтировать с наружной стороны крыши.

Гидроизоляция

Для построек, возведенных во вспомогательных целях, утеплитель применять необязательно. Но вот чтобы избежать протечек, придется позаботиться о гидроизоляции конструкции.

Пленка для гидроизоляции строительных элементов обладает свойством пропускать через себя пар наружу и не впускать влагу обратно.

Существующий гидроизоляционный материал разделяют на несколько видов: антиконденсатный, классический и диффузионный.

Первый тип гидроизоляции имеет ворсистую поверхность, которая собирает влагу и не дает ей стекать. Как только воздух становится сухим, влага испаряется. При ее обустройстве делают двухконтурную вентиляцию.

Для классического типа гидроизоляции при ее устройстве также предусматривают двухуровневую вентиляцию.

Один зазор не менее 3-5 см делается между гидроизоляцией и металлочерепицей, второй – между утеплителем и слоем гидроизоляции.

Диффузионная пленка – ее устройство требует одноконтурной вентиляции, зазор в 3-5 см делают между влагозащитным слоем и черепицей. Пленку натягивают по утеплителю.

Монтаж обрешетки под металлочерепицу

Технология укладки металлочерепицы предусматривает предварительный монтаж обрешетки поверх гидроизоляционного слоя.

Инструкция по установке обрешетки может отличаться, так как способ ее монтирования зависит от используемых кровельных изделий.

Способ монтирования каркаса обрешетки:

Делается контр-обрешетка – для ее изготовления применяют брус 30х50 мм, который закрепляют к стропильным ногам. Его назначение заключается в возможности организовать просветы между гидроизоляцией, обрешеткой и кровлей;
Далее с помощью досок или брусьев с сечением 50х50 мм или 60х60 мм делают каркас обрешетки. Монтаж осуществляет поверх контр-обрешетки и параллельно карнизной доске, шаг между ними зависит от размеров кровельных листов.

Соблюдая порядок работ, не стоит забывать об устройстве фартука вокруг вентиляционных и дымоходных труб.

Этот шаг необходим, чтобы обеспечить герметичность в месте, где размещены указанные элементы конструкции.

В первую очередь фартук оформляется с внутренней части конструкции, а после укладки металлочерепицы выполняется его наружное оформление.

Более детально ознакомиться с обустройством обрешетки под кровлю позволит следующий видео материал.

Особенности укладки металлочерепицы

Укладку металлочерепицы на прямоугольной наклонной поверхности лучше начинать с нижнего края ската – это может быть левый угол.

Первый лист изделия наживляют на нижней планке стропильной конструкции.

Временное крепление позволит впоследствии подровнять этот лист, если возникнет несовпадение при укладке последующих изделий. Но лучше укладку первого листа выверить с использованием уровня.

Затем выполняется монтаж последующих листов внахлест. Порядок укладки всех рядов происходит от нижнего края к коньковому брусу.

Саморезы ввинчивают ниже на 1,5 см штамповочной линии, между волнами, в зонах, где присутствует брус обрешетки.

Осуществляя укладку с нижнего края ската, рекомендуется использовать самые длинные изделия, что позволит снизить общую нагрузку на крышу.

При этом не стоит оставлять карниз кровли открытым, так как с крыши прямо на него будет попадать дождевая вода. Чтобы этого избежать, достаточно будет выполнить спуск кровли на 40 мм вниз.

Дополнить вышеизложенный материал на тему укладки металлочерепицы позволит тематическое видео.

Источник: http://stroyremned.ru/stroitelstvo/strojka/365-ukladka-metallocherepicy-svoimi-rukami.html
