Как выставить стропила на четырехскатную крышу?

В этой статье:

Стропильная система четырехскатной крыши, инструкция по монтажу

Из всех возможных разновидностей форм кровли наибольшим уважением пользуется четырехскатная крыша. Для качественного возведения этой конструкции необходима особая стропильная система четырехскатной крыши, детальная инструкция по монтажу, предварительный подсчет всех строительных материалов. Чтобы не ошибиться – читайте представленную информацию.

Разновидности четырехскатных крыш

Строители-проектировщики разработали и активно используют два типа четырехскатной кровли: шатровая и вальмовая крыша, стропильные системы для каждого из указанных разновидностей имеют свои особенности и правила установки.

Как вариант, с позиции архитектурной привлекательности и практичности устанавливается полувальмовая крыша (голландская или датская). Она позволяет расширить размеры жилого пространства за счет возможности обустроить дополнительный второй этаж под кровлей. Правда, такой подход требует и значительного сокращения чердачной территории, но у каждого хозяина свои приоритеты и цели строительства.

Монтаж стропильной системы для полувальмовой крыши считается наиболее сложным, поскольку здесь ломаная геометрия скатов и для разработки и установки сложной стропильной системы существует целая строительно-ремонтная программа. Несмотря на все трудности, внешняя привлекательность этого типа кровли заставляет мастеров помучиться с установкой.

Вальмовая крыша

Это архитектурная конструкция, состоящая из двух трапецевидных и двух треугольных плоскостей, выходящих из центральных балок в основании крыши (мауэрлатов) под углом к расположению конька (верхней балки кровли). Стропильные фермы для такого вида кровли представляют собой висячие конструкции, которые состоят из нижнего и верхнего пояса, стоек и раскосов.

Преимущества такого вида вальмовой кровли более чем очевидны:

Абсолютная невосприимчивость к ураганным ветрам.
Отличный стек при проливных дождях или таянии снегов.
Улучшенная гидро-, паро-, теплоизоляция.
Эстетическая привлекательность.

В зависимости от того, какие основные конструктивные элементы стропильной системы были задействованы в постройке, полувальмовая крыша может принять вид классической формы, голландской или датской.

Классическая форма предполагает абсолютное равенство по длине всех четырех сторон. Другими словами, две трапецевидных и две треугольных стороны кровли упираются своими нижними сторонами на мауэрлат.

Полувальмовая голландская крыша с боковой стороны может выглядеть, как двускатный вид кровли из трапецевидных плоскостей. Но, по боковым ребрам эти основные плоскости имеют дополнительные треугольные соединители. Причем, размеры треугольных боковых частей крыши значительно меньше трапецевидных (до 1/3 части).

За счет ассиметрии прилегающих друг к другу плоскостей линия ската крыши получается ломаная, что достаточно удобно, когда планируется обустройство дополнительного второго этажа или мансарда. Второе название такого вида кровли — мансардная крыша и стропильная система для её возведения признана наиболее сложной.
Полувальмовая датская кровля: все четыре ската возводятся с единой горизонтальной плоскости (мауэрлата), но боковые вальмовые конструкции имеют усеченную форму (треугольник заменили трапецией) и соединяются с линией конька вертикальными фронтонами.
Стропильные фермы и высота кровли позволяет площадь чердачного помещения увеличить в разы. Если заменить черепичное (шиферное) покрытие такого вида кровли четырехскатной крыши стеклом — можно довольствоваться естественным полноценным освещением и обогревом.

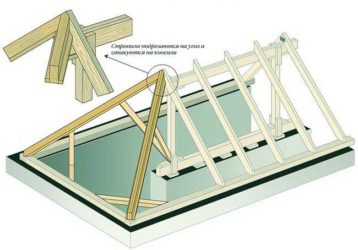

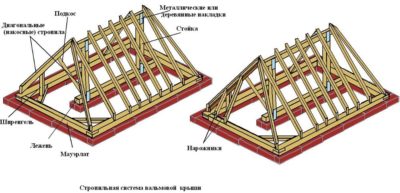

Cтропильная система вальмовой крыши

Шатровая крыша

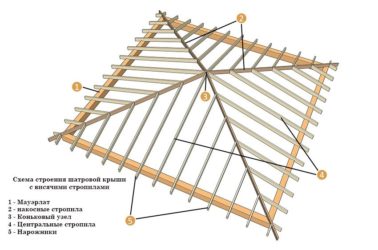

Наиболее простой вариант крыши, но устройство стропильной системы здесь потребует внимательных расчетов. В основании крыши должен быть равносторонний многогранник (квадрат), а боковые грани кровли имеют форму равносторонних треугольников с единым центром соединения.

Шатровая кровля исключает такой элемент, как конек, но вершины всех боковых треугольных граней сводятся в единую точку опоры с основанием в центре сооружения. В качестве дополнительных опор кровли используют подкосы под углом 45-53 градуса, шпренгели, шпренгельные фермы, вертикальные стойки.

Виды стропильных систем

Чтобы правильно выбрать и, выполнить монтаж стропильной системы, необходимо учесть следующие моменты:

Какой вид кровли выбран для строительства;
Общий размер сооружения;
Расположение несущих стен в доме.

Исходя из выше указанных особенностей, определяются виды стропильных систем: висячая стропильная система или наслоная стропильная система.

Сборка стропильной системы висячего типа исключает монтаж дополнительных опор под скаты кровли. Здесь опора только одна – это стены дома. Чтобы снизить нагрузку на стропильную систему, под стропильные ноги монтируют фермы: специальные перемычки из деревянных или металлических брусьев.

Монтаж стропильной системы наслонного типа выбирается для сооружений с несущими конструкциями по центру дома или столбчатыми опорами. Узлы стропильной системы наслонного типа опираются именно на эти несущие элементы + на деревянные балки по периметру здания.

Установка стропильной системы может комбинировать висячий и наслонный тип. Разработка фермы в таком случае требует более тщательного подхода. Так достигаются более выгодные экономические факторы и более надежные практические свойства.

Стропильная система: пошагово

Поэтапная инструкция

Следует понимать, что в процессе эксплуатации древесной кровли происходит иссыхание деревянного сруба. Это непременно приводит к физической деформации всей кровли (перекосам, сдвигам и пр.). Чтобы воспрепятствовать этому, мастера-строители разработали специальный вид соединения стропил и мауэрлата.

Данный конструкционный узел сделать несложно: в местах стыковки стропильных ног и бруса-мауэрлата используют скользящие опоры, благодаря которым ссохшееся дерево способно сдвигаться по длине. Такая скользящая стропильная система позволит учесть коэффициент сжатия древесины, но гарантировать, что стропила по-прежнему смогут выдерживать силовые нагрузки и не позволят форме кровли измениться.

С чего начинается изготовление стропильной системы? С установки по периметру дома мауэрлата. Это главная опора будущей кровли, поэтому ошибки и просчеты здесь недопустимы. Наиболее износостойким и надежным материалом считаются высушенные деревянные брусья (влажность не выше 22%) размером 150 х 150 мм или 150 х 100 мм.

Следующим этапом станет выгонка вертикальных и горизонтальных элементов усиления: балок перекрытия, стоек, подкосов и пр. Эти конструкции возводятся согласно утвержденному плану строительства кровли и могут иметь достаточно сложную схему (например, ломаная форма характерна для таких видов, как многощипцовая, полупальмовая и пр.).

В завершении монтажа выполняется обрешетка стропильной системы, на которую потом укладывают кровельные материалы.

Установка мауэрлата

Как уже указывалось, этот элемент конструкции является основой прочности кровли и внешней привлекательности здания в целом.

Строители разработали ряд рекомендаций по монтажу мауэрлата, как надежной основы под стойки стропильной системы:

По периметру постройки по верху выведенных стен изготовляется специальная опалубка, в которую заливается бетонная смесь.
В бетон вмуровывают металлическую арматуру диаметром 10 мм и высотой 200 мм с резьбовой насечкой в верхней части под большую гайку.
После того, как бетонная прослойка высохнет, можно вбивать бревна мауэрлата на вмурованные металлические штыри и зафиксировать их дополнительно гайками.

Перед тем, как вбить мауэрлат в подготовленную опалубку, необходимо обработать дерево специальными антисептическими препаратами и застелить саму опалубку гидроизоляционным материалом (рубероидом или пр.). И только при такой подготовке мауэрлатной опоры стропильная система для дома будет максимально долговечной.

Монтаж стоек

Для установки стоек необходимо закрепить центральную опорную балку. Она крепиться на торцевую внутреннюю несущую стену или на мауэрлат. Это также зависит от того, какое устройство стропильной системы планируется возвести.

Верхние концы стоек упираются в конек. В зависимости от длины стоек для их фиксации могут быть использованы дополнительные точки опоры по центру стойки и с фиксацией в несущую стену или столбчатые опоры. Увеличить жесткость конструкции кровли помогают ригели, подкосы, прогоны.

Крепление стропил

Стропила (или стропильные ноги) – это брусья, соединяющие конек кровли с брусьями мауэрлата. Именно стропила определяют вид кровли. Они ответственны за стойкость и надежность покрытия. Полувальмовая крыша, а также односкатная, двухскатная, многощипцовая и все известные виды кровли образованы либо маслонными, либо висячими стропилами.

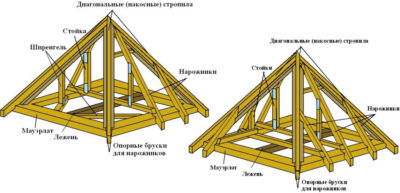

Проектирование стропильной системы основано на фиксации особых стропильных элементов:

Центральные стропила – это 3 опоры, исходящие из каждого конца прогона.
Диагональные стропила – верхнее основание каждого закреплено на коньковом брусе и проходят по углам кровли.
Короткие стропила – брусья, направление расположения которых: от угла вальма к мауэрлату.

Между стропилами укладывают утеплитель, а сверху сбивают обрешетку, на которую и будет крепиться итоговое покрытие кровли (шифер, черепица и пр.).

Материалом для стропил может быть не только дерево, с целью достичь предельно высокой прочности кровли параллельно с деревянными брусьями (может быть даже абсолютная замена деревянных элементов) мастера используют металлические двутавры, тавры и пр.

При таком выборе несущих конструкций кровли потребуется дополнительное усиление теплосберегающих материалов. Для каждого вида этих конструкционных элементов разработаны особые правила монтажа.

Например, многощипцовая или ломаная форма кровли обязательно должна монтироваться в два этапа:

Установка П-образного основания из балок перекрытия, как усилитель всей конструкции кровли. Именно на эту П-образину ложатся стропила, а дополнительной стойкости всей крыши придают три прогона (по углам П-образины вдоль каркаса и коньковой);
На эту собранную схему от верхней центральной балки опускают стропильные ноги на мауэрлат.

Крыша собираем стропила

Крепление нарожников

Нарожники – это укороченные стропила, расположенные под углом в 90 к коньку и закрепленные на мауэрлате. Их основное назначение: усиление крепления диагональных стропил. Шаг стропильной крепежки нарожников равен 60см от крайнего рядового стропила.

Пример расчета

Расчет стропильной системы требует внимательности и педантичного учета всех особенностей кровли (многощипцовая форма или самый простой двускатный вид имеют специфические способы монтажа).

В число самых важных входят такие факторы:

Угол наклона и процентное соотношение плоской и скатной кровли;
Предполагаемая силовая нагрузка на крышу (учет веса «кровельного пирога», климата данной местности, направлений ветра и пр.);
Инженерно-строительные правила монтажа кровли;
Отдельный просчет всех составляющих элементов сложной конструкции кровли (например, многощипцовая или другая ломанная форма).

После продумывания и расчетов заранее всех указанных моментов – делаем стропильную систему безошибочно и наслаждаемся своей работой бесконечно!

Источник: http://homeframe.ru/kryishi/stropilnaya-sistema-chetyirehskatnoy-kryishi-instruktsiya-po-montazhu.html

Стропильная система четырехскатной крыши: устройство, монтаж

На сегодняшний день скатные кровли прекрасно показывают себя при строительстве частных домов, крупных усадеб большой площади и маленьких уютных домиков.

Как правило, такие дома «кроют» четырехскатной крышей, что позволяет возвести просторное мансардное помещение, уютное и комфортабельное.

Технические особенности четырехскатной кровли

Вообще, при возведении домов необходимо учитывать множество нюансов, несоблюдение которых приведет к обрушению крыши, деформациям и проваливанию кровли.

Все нюансы условно можно разделить на статические и динамические:

Статические включают в себя те, что действуют постоянно, а, именно, собственный вес кровли. Этот вес — первый фактор, который влияет на выбор материала для стропил. Справедливо, что при возведении тяжелой крыши из черепицы требуется проложить усиленные лаги в систему стропил, усилить обрешетку и «коренные» балки, которые также иногда называют «матицами»;
Динамический фактор не имеет постоянного воздействия, скорее сезонное. К таким факторам можем отнести залежи снега, которые также влияют в плане массы и избыточного веса, который будет воздействовать на кровлю и стропила. Необходимо помнить, что, например, в случае ломаной четырехскатной крыши с крытыми чердаками вес от снега или воды распределяется неравномерно.

Чтобы не беспокоиться о своей безопасности и надежности будущего жилища, необходимо произвести точный расчет и подготовить чертежи стропильной конструкции четырехскатной кровли.

Как правило, если говорится о четырехскатной кровле, то она представляет собой четыре крытые стороны: две в виде трапеции и две в виде треугольника.

Такое положение сторон кровли называется вальмовым.

При возведении такой крыши нет необходимости зашивать фронтоны, их просто не будет.

Кроме вальмовой кровли выделяют второй тип: шатровая, когда все стороны представляют равные по площади треугольники.

Конструкция стропил под четырехскатную крышу может быть двух типов:

Висячая, когда лаги укладываются вдоль и крышные панели или черепица укладываются также вдоль. Такая конструкция прекрасно зарекомендовала себя в плане сопротивления налеганию снега и сугробов на кровле. Продольное расположение лаг способствует тому, что снег спадает под собственным весом;
Наслонные стропильные ноги прекрасно подойдут для домов с промежуточными опорными балками и столбами. В этом случае лаги укладываются друг на друга внахлест, несколько завышая уровень крыши относительно стропильной опоры.

Составные части

Единая схема крыши состоит из следующих элементов:

Балка мауэрлата — это «фундамент» будущей крыши, который представляет собой брус, обшитый листовым тонкостенным железом. Мауэрлат необходим для того, чтобы равномерно принять нагрузку на каждую сторону от четырех скатов. Также мауэрлат препятствует «расползанию» и обвалу стен под весом крыши.
Стропильные ноги, который изготавливаются из бруска или бревен.
Прогоны, как правило, два на четыре ската. Это крепления из бруса на четыре стропильных ноги.
Стойки. Устанавливаются в качестве дополнительных опор под конек, монтируются на чердаке.
Подкосы или дополнительные боковые упоры для стропил.
Обрешетка. Деревянные выкладки между кровлей и крышной опорой. Служит для вентиляции подкрышного пространства.

Фотографии

На фото можно посмотреть различные варианты систем стропил: для вальмовой и шатровой крыш.

Приведена фотография с утеплением кровли.
вальмовой кровли» class=»aligncenter size-full wp-image-1173″ height=»273″ src=»http://proroofer.ru/wp-content/uploads/2014/09/kak-postroit-chetyrehskatnuyu-valmovuyu-kryshu-svoimi-rukami.jpg» width=»690″ />

вальмовой кровли» class=»aligncenter size-full wp-image-1176″ height=»514″ src=»http://proroofer.

ru/wp-content/uploads/2014/09/krovelnyj-pirog-poluvalmovoy-kryshi.jpg» width=»690″ />
вальмовой кровли» class=»aligncenter size-full wp-image-3830″ height=»400″ src=»http://proroofer.ru/wp-content/uploads/2015/12/stropila-valmovoj-kryshi1.jpg» width=»690″ />
вальмовой кровли» class=»aligncenter size-full wp-image-1177″ height=»333″ src=»http://proroofer.

ru/wp-content/uploads/2014/09/stropilnaya-sistema-valmovoy-krishi.jpg» width=»690″ />

Монтаж стропильной системы

Технологический процесс монтажа не являет собой нечто трудное или требующее высоких квалифицированных навыков инженера или строителя.

Посмотреть о стропильной системе двускатной крыши.

О стропильной системе мансардной крыши в статье: http://proroofer.ru/montaz/stropilnye-sistemy/stropilnaya-sistema-mansardnoj-kryshi-teoriya-i-praktika.html. Теория и практика.

О системе стропил вальмовой крыши здесь. Устройство и расчет.

Если начинать с самого начала, то весь процесс можно уложить в следующие последовательные действия:

На бревенчатый сруб без крыши или на любое другое помещение необходимо установить балки мауэрлата. Для этого необходимо проточить канавки вдоль четырех несущих стен.Балка мауэрлата, окантованная металлом, укладывается в получившийся паз, укладывается на мастику и крепится с помощью винтовых скоб.
От балки мауэрлата «вырастают» стропильные ноги в форме будущего каркаса в четыре ската. Для этого стропилами выкладывается четырехсторонний каркас, представляющий собой два концентрических квадрата, чтобы стороны получились в виде «острой» трапеции с минимальным углом верху.
Стропильные ноги укрепляются прогонами и боковыми крепежами.
На получившийся каркас укладывается обрешетка, изготовленная из тонкого бруса.

В принципе, основная часть работ готова, после этого необходимо подумать и решить, из какого материала класть крышу.

Двухскатная крыша изготавливается аналогичным образом, только каркас представляет собой центральную балку — «матицу» и 4 стропильные доски на каждую сторону.

Кровли в несколько скатов являют собой великолепное сочетание цены, качества и комфорта.

об устройстве стропильной системы вальмовой крыши.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/stropilnye-sistemy/sistema-stropil-chetyrehskatnoj-kryshi.html

Как сделать четырехскатную вальмовую крышу

Четырехскатная вальмовая крыша считается довольно сложным и материалоемким сооружением, которое мало кто из домовладельцев берется построить своими руками. Но если вы решились на самостоятельное строительство, вначале пройдите подготовительный путь – изучите теоретические материалы, в том числе изложенные в данной публикации. Потом соберите макет стропильной системы небольших размеров, чтобы разобраться с узлами, нюансами их изготовления и расчетом количества лесоматериалов. Итак, предлагаем сделать первый шаг и рассмотреть…

Конструктивные особенности

Эта разновидность кровельных конструкций, изображенная на фото, представляет собой обычную коньковую крышу, но без вертикальных фронтонов. Вместо них по бокам здания делается 2 дополнительных ската – вальмы, имеющие другой угол уклона.

Справка. Если все 4 плоскости наклонить под одинаковым углом, то получится другой тип кровли – шатровая. Поскольку ее скаты сходятся в одной точке в виде купола, то конек отсутствует как таковой.

Стропильная система вальмовой крыши состоит из следующих элементов (показаны на схеме):

мауэрлат, лежень – мощная обвязочная балка, монтируемая на верхнюю плоскость стен по периметру здания и внутренних перегородок;
кровельные скаты формируются за счет наклонных балок, устанавливаемых с расчетным интервалом, — стропильных ног;
вместе с элементами жесткости – затяжками, стойками и раскосами – стропила образуют кровельные фермы;
коньковый прогон – брус, соединяющий верхние точки ферм;
в некоторых конструкциях нижняя часть стропильных ног удлиняется за счет дополнительной детали — кобылки.

По линии схождения плоскостей устанавливаются вальмовые стропила, опирающиеся на углы здания. Их уклон совпадает с углом основных скатов. А вот торцевые стропильные ноги, называемые нарожниками, образуют по бокам дома более крутые или пологие скаты.

При строительстве 4-скатных крыш применяется 2 типа ферм – висячие и наслонные. В первых нижний пояс (затяжка) опирается только на внешние ограждения частного дома, поэтому ставить их на слишком длинные пролеты нерационально из-за повышенного расхода материалов на ребра жесткости. Устройство висячей фермы смотрите на чертеже:

Преимущество наслонных конструкций – возможность опирания на капитальную межкомнатную перегородку и перекрывания больших пролетов без увеличения материалоемкости. Новичкам кровельного дела стоит обратить внимание на эти фермы, поскольку они надежнее и проще в монтаже.

Если на чердачном этаже планируется устроить жилую мансарду, то угол уклона основных скатов увеличивается, а ферма получает 2 опоры в виде стоек, образующих стены помещения. Эти детали принято ставить на лежни либо балки перекрытия деревянного дома. Потолки мансардной комнаты формируются благодаря горизонтальным затяжкам, связывающим стропила поверху, как сделано на схеме:

Устройство вальмовой кровли пошагово

Как и любое серьезное сооружение, вальмовая крыша возводится своими руками в несколько этапов:

Создание проекта с расчетом несущих конструкций.
Заготовка леса и других кровельных материалов.
Монтаж стропильной системы.
Укладка покрытия с утеплением (при необходимости).

Совет по проектированию. Чтобы вам не пришлось беспокоиться за надежность постройки, настоятельно рекомендуется поручить выполнение проектных работ инженерам, невзирая на финансовые затраты. Они рассчитают все параметры – шаг установки стропил, их сечение, количество подкосов и затяжек в соответствии с погодными условиями в вашей местности.

Выше в качестве примера показан чертеж четырехскатной кровли с наслонными фермами, перекрывающими 2 пролета по 4,5 м. Длина основных стропильных ног составляет 6 м, высота конька – 4 м, угол наклона – 41°. Эту конструкцию можно взять за основу, если ширина здания не превышает указанную на чертеже (9 метров). Учтите важный момент: чем сильнее наклонены вальмы, тем большую нагрузку испытывают нарожники и центральный коньковый узел, куда они опираются. В данном примере вальмы лучше ставить под углом 45—50°.

Самое сложное в строительстве вальмовых кровель – правильный монтаж узлов сращивания угловых стропил с мауэрлатом и верхним поясом ферм в разных конструкциях. Это еще одна причина проконсультироваться с проектировщиками, разрабатывающими узлы примыкания индивидуально. Чтобы вы понимали, о чем идет речь, представляем чертежи верхнего опорного узла, где вальмовая стропильная нога примыкает к коньку.

Некоторые конструкции не предусматривают изготовления и установки конькового прогона между фермами. Тогда вальмовые ребра крепятся на затяжке и дополнительных подкосах, как предписывает чертеж:

Нижний опорный узел ноги на мауэрлат и сращивание стропил выглядит несколько проще, хотя в действительности требует тщательного выпиливания досок под различными углами, что и отражено на схеме.

Для наглядного ознакомления с более сложной системой, где вальма совмещается с эркером, предлагаем посмотреть обучающее видео:

Подбор пиломатериалов

Перед тем как сделать стропильную систему вальмовой кровли, следует выбрать качественный и просушенный лес. По соотношению цена — качество наиболее подходящий вариант – дерево хвойных пород – ель, лиственница либо сосна. Ярко выраженная сучковатость, гниль и следы жизнедеятельности насекомых – вредителей недопустимы.

Представляем самые «ходовые» размеры пиломатериалов, применяющихся для поэтапного строительства вальмовых крыш:

стропило основное – одинарная доска 50 х 200 мм либо двойная 40 х 150 мм;
мауэрлат: минимальное сечение – 100 х 150 мм, оптимальное – 20 х 20 см;
нарожники – доска 5 х 15 см;
прогоны – брус 50 х 150 либо 50 х 200 мм;
подкосы, ригели – доска толщиной от 25 до 50 мм;
стойки – брусок 5 х 10 см.

Набор крепежных пластин и уголков тоже не будет лишним

Примечание. Если кровельные конструкции вам рассчитывают инженеры – проектировщики, то они же составят спецификацию всех материалов с размерами.

На обрешетку под укладку профнастила или металлочерепицы традиционно идут доски толщиной 25—32 мм, а на контробрешетку – бруски 5 х 5 см.

Монтаж обвязочного бруса на стены

В отличие от двускатных кровель, где мауэрлат устанавливается на боковые стены, под вальмы обвязка делается по всему периметру. Исключение – каркасные, бревенчатые и брусовые дома, где в качестве мауэрлата выступает верхний стеновой ригель или последний ярус бревен. Тогда в нем выполняются пазы, куда вставляются стропильные ноги, как это реализовано на фото.

На стенах из легкого ячеистого камня – газобетона и пеноблока – перед укладкой обвязки устраивается армирующий железобетонный пояс. В него вмуровываются монтажные шпильки, на которые впоследствии надевается обвязочный брус. Пошагово порядок работ выглядит так:

Установка щитовой опалубки, вязка арматурного каркаса с закладными деталями и заливка пояса бетонной смесью М200.
Гидроизоляция поверхности бетона рубероидом или битумным праймером.
Установка бруса и его фиксация на шпильках.

Угловые соединения мауэрлата выполняются врубкой в полдерева. Таким же образом брус наращивается по длине, если стандартного размера 6 м недостаточно. Также по углам делаются горизонтальные подкосы либо вбиваются железные скобы, не позволяющие брусьям разъезжаться под нагрузкой основных и вальмовых стропил.

Совет. Обязательно обработайте все деревянные детали антисептиком и антипиреном. Один защищает древесину от гниения, а второй повышает ее огнестойкость.

Сборка стропильной системы

Кровельные фермы больших размеров принято монтировать по месту, ведь чтобы поднимать их с земли, понадобится вдвое больше работников. В деревянных домах первым делом устанавливаются все балки потолочного перекрытия, а по ним устраивается временный настил. Для монтажа высокого конька также понадобятся строительные леса.

Поэтапная сборка конструктива вальмовой крыши выполняется в таком порядке:

Как и при возведении двускатной кровли, первом делом ставятся центральные опоры, куда крепится коньковый прогон.
Производится монтаж основных стропил, которые подрезаются сверху и снизу под нужным углом. На коньке встречные стропильные ноги выводятся в одну плоскость и скрепляются стальными пластинами на саморезах (желтого, а не черного цвета). К мауэрлату балки фиксируются уголками.
После установки основных ферм ужесточите их ригелями и подкосами согласно чертежам, используя для крепления болты.
Установите ребра – крайние вальмовые стропила. Их соединение с коньковым и обвязочным брусом осуществляется по одной из предложенных выше схем.
Отпилите и прибейте к каркасу нарожники. Каждый из них обрезается под разными углами, определяемыми измерением в 4 точках (вдоль каждой грани доски).
При необходимости закрепите кобылки, чтобы обеспечить свес 0,5 м, и подшейте карниз досками.

Совет. Поскольку ребра вальмы отличаются большой длиной, их надо наращивать и ставить дополнительные подпорки. Стык делайте возле конька, где нагрузка на кровлю меньше, а опоры монтируйте ближе к мауэрлату.

Как крепятся элементы вальмовой конструкции в реальности, смотрите в следующем видео:

Укладка финишного покрытия

Эта завершающая операция выполняется по традиционной технологии, предусматривающей вентиляцию подкровельного пространства и устройство гидроизоляционного слоя из диффузионной мембраны. Последняя не позволяет влаге проникнуть с улицы в чердачное помещение, в то же время пленка свободно пропускает наружу водяные пары. Отличие от накрывки обычных двускатных крыш одно: по линиям излома (на ребрах вальм) ставятся дополнительные нащельники.

Материал покрытия настилается в таком порядке:

Стропильная система полностью укрывается диффузионной мембраной. Полотна раскатываются горизонтально с нахлестом не меньше 100 мм, начиная снизу. Стыки обязательно проклеиваются скотчем.
Пленка прибивается к наружным граням стропил через бруски контробрешетки сечением 5 х 5 см, обеспечивающие вентиляционный продух под металлочерепицей или другим материалом.
Перпендикулярно направлению стропильных ног приколачиваются доски обрешетки. Интервал монтажа зависит от выбранного покрытия, а для мягкой черепицы набивка производится всплошную.
Монтируется кровельный материал и все фасонные детали на торцах крыши, а также вокруг вентиляционных и дымовых труб.

Примечание. Брусья контробрешетки, прибиваемые к стропилам, не должны стать преградой на пути вентиляционного воздуха. Поэтому их специально укорачивают до длины 2—3 м и приколачивают с зазором 5—10 см между соседними элементами.

Утепление вальмовой кровли делается как во время монтажа покрытия, так и после него, главное, — собрать правильный «пирог», показанный на схеме. В первом случае минвата закладывается сверху, под гидроизоляцию, а во втором – изнутри.

Заключение

Надо понимать, что преимуществ у вальмовой крыши перед двускатной немного. Во-первых, она является красивым архитектурным решением, а во-вторых, снижает ветровую нагрузку на боковые фасады частного дома. Но за это домовладельцу придется расплачиваться повышенным расходом лесоматериалов и усложнением строительства, а значит, и временными затратами. Отсюда совет: не торопитесь с решением и хорошо обдумайте все за и против. Но если уж взялись, то делайте кровлю качественно, для себя, не экономя деньги на консультациях с инженерами – строителями.

Инженер-конструктор с опытом работы в строительстве более 8 лет. Автор и главный редактор всех статей на сайте «qustu.com».
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Источник: https://qustu.com/kak-sdelat-chetyrehskatnuyu-valmovuyu-kryshu/

Четырехскатная крыша инструкция по сборке своими руками

Четырехскатная крыша — та, у которой полностью или частично отсутствуют фронтоны, со всех сторон уложен кровельный материал. У нее может полностью отсутствовать коньковая часть – это шатровая крыша, или в центре находиться небольшой участок конька с двумя скатами — вальмовая. Скат треугольной формы носит название «вальма».

Проектирование четырехскатной крыши

И шатровая, и вальмовая крыша требуют устройства более сложной, нежели у двускатной, стропильной системы. Проект четырехскатной крыши можно создать с помощью компьютерной программы. Если крыша четырехскатная будет строиться своими руками, и вы решили действовать самостоятельно, необходимо собрать соразмерный дому макет, по которому легко будет определить высоту крыши, длину конька и углы наклона скатов.

Зная эти параметры, можно сконструировать расположение стропил и рассчитать необходимое количество материалов.

Важно заметить, что в проект можно сразу заложить козырек над крыльцом, если таковой в дальнейшем вы собираетесь делать

ветровую характеристику местности, низкая крыша лучше сопротивляется ветру;
возможную снеговую нагрузку, там, где снега много, делать уклон меньше 45 градусов нельзя;
вес самой крыши, с учетом полного заполнения кровельного «пирога», людей, обслуживающих кровлю, и возможных инженерных коммуникаций, закрепленных на ней.

Стропильная система вальмовой крыши

Конек – каркас верхнего ребра крыши.
Вальмовые (угловые) стропила – так же образующие каркас четыре попарно расходящихся от концов конька к углам дома стропила.
Рядовые стропила – обычные стропила, отходящие от конька.
Наружные стропила – стропила, отходящие от угловых стропил.

Как бы хорошо ни была спроектирована крыша, своими руками заранее изготовить стропила с верными углами не получится.

Выставлять их придется по шаблонам, изготовленным непосредственно по месту.

Порядок монтажа стропил четырехскатной крыши

Первым делом устанавливают верхнюю балку-мауэрлат, для которого в случае вальмовой крыши используется брус 150х100. Балки перекрытия кладут на доску 150х50 для надежности конструкции.

Затем приступают к установке конька. Для укладки конькового бруса нужно выстроить специальную несущую конструкцию – ни в коем случае не опирают конек на балки перекрытия. По центру, от стены до стены, под будущим коньком на ребро укладывают две доски 150х50 с зазором 50мм, который обеспечивают несколько прокладок.

Этот зазор требуется для того, чтобы в него вошла изготовленная из таких же досок «скамья» под конек. Это перекладина, уложенная на три стойки, средняя из который располагается строго по центру дома. Вертикальность скамьи достигается использованием временных укосов. Контроль отвесом и уровнем – обязательное условие на этом этапе.

Следующий шаг – укладка рядовых стропил. Шаблон для определения торцевых углов и места расположения углового запила под мауэрлат удобно выполнить, используя небольшие отрезки брусков 50х50, положенных на конек и мауэрлат. Постарайтесь не укладывать стропила в тех местах, где в мауэрлате находится шпилька.

Когда рядовые стропила, в том числе и на вальмах, уложены, наступает черед угловых стропил. Как правило, они изготавливаются из сдвоенных досок. По углам к мауэрлату с внешней стороны прибиваются дополнительные отрезки бруска 100х50, запиленные под углом 45 градусов – для создания опоры для толстого стропила. Для разметки и создания шаблона используется временно уложенный на мауэрлат торцом отрезок доски и натянутый шнур. Угол измеряется транспортиром. Шаблон, изготовленный для одного угла, необходимо сверять, так как геометрия стен дома может отличаться от идеальной.

Уложив вальмовые стропила, заканчивают каркас монтажом наружных. Главное условие – обеспечение строгой перпендикулярности этих стропил и мауэрлата.

Вальмовые стропила обеспечивают надежными упорами, скамью из – под конька опускают, подпиливая стойки. После этого выполняют обрешетку с тем шагом, который диктует выбранный кровельный материал, и последовательно укладывают каждый слой кровельного «пирога».

по правильному монтажу

Источник: http://BoldProject.ru/raznoe/montazh-chetyrexskatnoj-kryshi.html

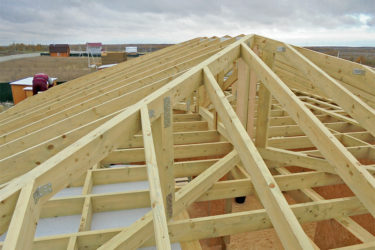

Как выставить стропила на четырехскатную крышу?

Крыши с четырьмя скатами обладают более высокой надежностью и устойчивостью к нагрузкам.

Такая конструкция гораздо сложнее, чем обычная двускатная, и монтаж занимает больше времени.

И все же, четырехскатная крыша своими руками является вполне выполнимой задачей, если правильно подготовиться и подробно изучить тонкости ее устройства.

Проектирование кровли

Четырехскатная крыша имеет множество вариаций. Самая простая конструкция представляет собой 2 ската трапециевидной формы, соединяющихся по центру кровли, и 2 треугольных ската со стороны фронтонов.

Иногда все четыре ската делают треугольными, тогда ребра крыши сходятся в центральной точке.

Более сложные конструкции предполагают наличие ломаных линий, сочетание коротких скатов с фронтонами, встроенные прямые и наклонные окна, а также многоуровневые скаты.

Без соответствующего опыта соорудить стропильную систему такой конфигурации невозможно, поэтому лучше обратить внимание на стандартную вальмовую крышу.

Проект четырехскатной крыши

Конструкция вальмовой крыши

Наклон скатов может иметь угол от 5 до 60 градусов. Чтобы высчитать оптимальное значение уклона, необходимо учесть следующие факторы:

функциональность чердака;
вид кровельного покрытия;
атмосферные нагрузки в данном регионе.

Для обустройства мансарды пологие скаты не подходят, поскольку они забирают слишком много свободного пространства.

Поэтому, если мансарда запланирована в проекте дома, угол наклона кровли должен быть от 45 градусов и выше.

Выбрать угол наклона в зависимости от вида кровельного покрытия можно с помощью таблицы.

Атмосферные нагрузки также имеют большое значение. Там, где выпадает много снега, нельзя делать уклон меньше 30 градусов, иначе стропильная система не выдержит нагрузок. Если же угол наклона больше 60 градусов, снеговую нагрузку можно не учитывать.

Кроме перечисленных факторов следует продумать расположение таких объектов, как баки для воды или вентиляционные камеры. Обычно они подвешиваются к стропилам и оказывают на них дополнительную нагрузку.

После предварительных расчетов можно приступать к составлению чертежа стропильной системы.

Материалы для монтажа кровли

Как и двускатная, вальмовая крыша состоит из мауэрлата, затяжек, стропил, опорных стоек, конькового бруса и обрешетки.

Отличие второй конструкции состоит в расположении стропил и их длине.

Для четырехскатной крыши рекомендуется использовать пиломатериал из сосны или лиственницы, хорошего качества, без дефектов, с максимальной влажностью 22%.

Крепление мауэрлата к стене

Стропила изготавливают из досок сечением 50х100 мм; если же площадь крыши очень большая, лучше брать доски 50х200 мм. Для мауэрлата нужен цельный брус сечением не меньше 150х150 мм.

Дополнительно потребуются металлические шпильки с резьбой для крепления мауэрлата, доски для обрешетки и накладные металлические пластины, с помощью которых производится соединение деревянных элементов.

Металлические шпильки с резьбой для крепления мауэрлата

Пиломатериал перед сборкой кровли обязательно пропитывают антисептическим средством.

Технология монтажа стропильной системы

Шаг 1. Укладка мауэрлата

В домах из бруса функции мауэрлата выполняет последний венец сруба, в котором вырезают специальные пазы под стропила.

В кирпичных домах мауэрлат укладывают на стены по периметру коробки, предварительно закрепив между кирпичами последних рядов металлические шпильки с резьбой.

Чтобы точнее разметить отверстия под крепежи, брус поднимают и укладывают сверху на острия шпилек, а затем ударяют по нему молотком. После этого на дереве остаются четкие отметины, по которым и просверливают отверстия.

Крепление мауэрлата к стене

Сняв брус для просверливания, поверхность стен застилают одним или двумя слоями гидроизолирующег о материала, обычно это рубероид. Его кладут прямо на шпильки и продавливают книзу.

Далее укладывают мауэрлат, совмещая отверстия со шпильками, выравнивают по горизонтали и накручивают плотно гайки на резьбу. На углах брусья соединяют металлическими пластинами или скобами.

После закрепления брус не должен сдвигаться даже на миллиметр, ведь от этого зависит надежность всей стропильной системы.

Крепление мауэрлата к стене

Шаг 2. Монтаж стоек

Если в доме отсутствует центральная несущая стена, необходимо уложить опорную балку перпендикулярно несущим балкам перекрытия. Соединяют две доски сечением 50х200 мм, оставляя между ними зазор 50 мм.

Для этого между досками вставляют короткие бруски толщиной 50 мм и прибивают их гвоздями. Расстояние между брусками около 1,5 м, на концах балки не скрепляют.

Вымеряв середину чердака, укладывают опорную балку так, чтобы ее концы выходили за границы мауэрлата на 10-15 см.

Источник: https://krovlyaikrysha.ru/chetyirehskatnaya-kryisha-stropilnaya-sistema-svoimi-rukami.html

Как сделать четырехскатную крышу для дома своими руками: Пошаговая инструкция +

Друзья надеемся, что эта информация вам действительно будет интересной и полезной! Люди, затеявшие строительство какого либо строения, должны иметь понятие что для чего нужно, из каких деталей состоит строение, какие материалы им понадобятся и сколько стоит тот или иной материал.До начала строительства нужно разработать план строения и указать все параметры. Рассмотрим, одну из важных деталей строения и это будет четырехскатная крыша и её стропильная система.

Конструкция четырехскатной крыши

Есть несколько видов крыш, наиболее эстетичной и долговечной является четырехскатная крыша.

Такая крыша устоит перед сильными ветрами, снегопадами и сильными ливнями. Четырёхскатная крыша по конструкции может быть не сложной и имеет некоторые элементы.

Отличается четырёхскатная крыша от двускатной крыши внешними данными и по конструкции. По конструкции четырёхскатная несколько сложнее, но для небольших строений вы ее сможете возвести самостоятельно.

Стандартная вальмовая крыша имеет трапециевидные скаты и треугольные скаты.

Полу вальмовая — два трапециевидных ската, два срезанных вальмовых. Данная конструкция дает возможность оборудовать в чердачном помещении мансарду с большими окнами.

Шатровая крыша имеет отличие от вальмовой крыши.

Сложная четырёхскатная имеет чердачные окна, ендовы.

Строительство данной крыши под силу только профессионалам, либо взять проект с расчетами материалов.

Четырёхскатная крыша включает те же детали что и двускатная крыша, но из-за некоторой сложности конструкции для ее строительства необходимы дополнительные детали каркаса.

Детали четырёхскатной крыши:

Мауэрлат — это помещенный на верхнюю часть основных стен брус;

Лежни – это опорные брусья, которые расположены внутри и уложены на несущие стены;

Стропила – это диагональные, накосные или боковые брусья;

Шпренгели и стойки – это опоры, которые подпирают стропильную конструкцию;

Прогон или коньковый брус — это горизонтальная подпорка для стропил, находящиеся сверху крыши;

Ригели и затяжки – это горизонтальные детали, которые соединяют боковые стропила;

Нарожники – детали, которые помещены на диагональные стропила;

Ветровые балки и подкосы – это распорки, которые увеличивают прочность крыши;

Кобылки – это доски, которые образуют нужный свес крыши.

От конструкции крыши зависит, какие детали могут использоваться при строительстве, например, карнизы над окнами или крыльцом, обрешётка.

Перед началом строительства необходимо произвести расчёты количества сырья, так же определится, какой будет крыша размером и формой, затем сделать чертёж.

Технология возведения

Для распределения нагрузки стропильной системы и внешних факторов, на основные стены укладывают мауэрлат и лежни.

Для них используют брус сечением 100×150 мм или 150×120 мм, в некоторых случаях укладывают железобетонные балки.

- Кладут брус на стены и присоединяют его при помощи специальных шпилек, эти шпильки встраивают ещё на стадии строительства стен, при строительстве деревянного дома опорой служит верхний венец.
- Гидроизоляцию выполняют из рубероида, его укладывают по среди мауэрлата и стены.
- На несущие перегородки укладывают лежни, на них в следствие установят опорные стойки. Стойки ставят на усиленные балки перекрытий, если внутренние перегородки строения отсутствуют.
- Из досок сечением 50×200 изготавливают перекрытия, а из бруса сечением 100×200 мм или из двух досок выполняют балку, на которую ставят стойку, так как она несёт на себе повышенную нагрузку.
- Опорные стойки ставят на балки перекрытий или лежни, их выравнивают при помощи отвеса, или водяного уровня, затем закрепляют на время подпорками из досок.
- Стойки закрепляют к лежню или перекрытию уголком или металлическими накладками. В случае вальмовой крыши стойки устанавливают по центру в ряд. Шаг между ними должен составлять не больше двух метров. При строительстве шатровой крыши стойки устанавливают по диагональной линии от угла на одинаковом расстоянии. Высота стоек определяется проектом крыши.
- Прогоны кладут на стойки. При строительстве вальмовой крыши простой конструкции — это коньковый прогон, он уложен на стойки и формирует конёк крыши. В случае строительства шатровой крыши прогоны кладут на стойки в виде прямоугольника и крепят их на уголок саморезами.

Монтаж стропильной группы и обрешетки

На обычной вальмой крыше боковые стропила ставят так же, как насланные стропила на двускатной крыше.

К коньковому брусу в месте, где находится крайняя стойка, прикладывают доску шириной идентичной ширине доски стропил (150 мм) и по ней делают шаблон.

На заготовке размечают верхнюю отметку и выпиливают.
Затем заготовку прикладывают к коньку и отмечают нижний запил, он будет опираться на мауэрлат.
В местах, где установлены боковые стропила, прикладывают шаблон к коньковому прогону, для подгонки каждого стропила.
Подходящие по шаблону и размеченные стропила выпиливают. Готовые стропила устанавливают на коньковый прогон и мауэрлат и прикрепляют.

Источник: https://iso-incru.com/kak-vystavit-stropila-na-chetyrehskatnuyu-kryshu/
