Как выставить стропила по уровню?

Усиление и монтаж стропил своими руками

Основным действием в строительстве крыши является монтаж стропил. Возведение любого дома включает не только закладку фундамента, возведение стен и перекрытий, но и конструирование крыш. При разработке крыши выбирается наиболее приемлемый вариант стропильных ферм, который придаст дому не только презентабельный вид, но и защитит от различных погодных условий. Если требуется установка стропил своими руками, то нужно знать все нюансы, чтобы получить желаемый результат. Постараемся рассказать, из какого материала и как сделать стропила.

Стропильная система

Вне зависимости от вида и формы крыши, которую выбирает хозяин, она будет иметь стропильную систему. Выясним, как правильно установить стропила на крышу.

Для того чтобы покрыть крышу, к стропилам крепится обрешетка и слой гидро- и пароизоляции. Для создания стропильных ферм чаще всего используют хвойные породы деревьев с уровнем влажности не более 2%. Также важен сорт древесины. Для каждого участка стропильной системы подойдет определенный сорт. Для висячих стропил подойдет лишь древесина 1 сорта. Стропильные ноги не потерпят дерева ниже 2 сорта. Для всех остальных участков ферм можно применять 3 сорт дерева.

Надежность, прочность и долговечность системы зависит от того, как закрепить стропила, качества древесины и верных расчетов. Для того чтобы сделать верные расчеты и качественно собрать, нужно разобраться, из чего же состоит вся система. Стропило включает в себя следующие элементы:

1. Стропильные ноги.
2. Подкосы. Это деревянные подпорки, которые упираются в верхнюю часть стены, чтобы перенять часть нагрузки.
3. Стойки для поддержки стропильных ног.
4. Ригели. Это опорные балки, которые уложены параллельно основанию здания, между стропилами и являются основным несущим элементом крыши.
5. Бабки — стойки, влияющие на вертикальное растяжение.
6. Стяжки для сопротивления распорной силе.

В некоторых случаях используют ряд дополнительных деталей. Если необходим монтаж стропильной системы своими руками, то нужно приготовить следующие материалы и инструменты:

• гидроизоляция,доски, молотки, топор;
• шурупы, гвозди, гвоздодер, шуруповерт;
• уровень, пила, металлические уголки.

После того как все элементы подготовлены, можно браться за монтаж стропил.

Монтаж конструкции

Если было принято решение самостоятельно заняться установкой конструкции, то необходимо знать, как поставить стропила правильно. Ведь в дальнейшем от этого зависит надежность конструкции.

1. Шаг 1. Из подготовленной доски соорудить шаблон будущей стропильной фермы. По периметру дома уложить и зафиксировать опорную балку. Взять 2 подготовленные доски необходимой длины, соединить с одной стороны их края, а 2 других края прикрепить к опорной балке. Чтобы зафиксировать полученный угол, прикрепить распорочную доску. По данному шаблону отметить угол подрезки стропил. На этапе сооружения шаблона недопустима спешка, ведь от него зависит, какой получится вся конструкция.
2. Шаг 2. По данному шаблону изготавливаются стропила. Важно не нарушить целостность шаблона при спуске его на землю. По завершении изготовления фермы ее поднимают наверх.
3. Шаг 3. На стропилах сделать пилой срез для верного монтажа.
4. Шаг 4. По завершении изготовления 2 стропильных ферм нужно прикрепить их на необходимом расстоянии друг от друга к опорной балке при помощи металлических уголков. Крепление стропил к балкам усилить подпорками. Схему закрепления балок можно увидеть на рисунке (1).
5. Шаг 5. Проверить уровень выставленных конструкций и приступить к изготовлению следующих. Шаг между ними не должен превышать 0,8 м. Это нужно для надежности всей конструкции. Чтобы избежать сдвига стропил, между ними рекомендуется закрепить распорочные доски.
6. Шаг 6. На последнем этапе делают усиление стропил. Для этого занимаются вопросом подпорок и поперечных планок. Кроме того, стоит уделить должное внимание гидро- и пароизоляции. Поверх всей системы устанавливается обрешетка. Усиление стропильных конструкций — неотъемлемый процесс возведения крыши.

От того, какой наклон стропил был выбран, будет зависеть тип крыши. Если угол менее 10°, то крыша плоская, если более, то скатная.

Что касается скатных крыш, то они бывают нескольких видов:

1. Если обе опоры приходятся на одну сторону, то такой тип крыши именуется как односкатная.
2. С опорой на 2 стороны, которые находятся на одном уровне, называется двускатная.
3. Четырехскатные крыши имеют форму треугольника.
4. Шатровая, когда четырехскатная крыша соединяется наверху в одной точке.

Виды систем

Для того чтобы знать, как ставить стропила, необходимо определиться, какой тип системы будет сооружаться.Установка стропил на крышу образует 2 типа системы: висячие и наслонные. На крепление стропил к балкам и их усиление влияет множество факторов: тип покрытия, угол наклона, нагрузка самой конструкции и от выпавшего снега.

1. Висячие. Особенностью висячих стропил является то, что они упираются лишь в стены дома и не имеют промежуточных подпорок. Такой тип системы сильно действует на стены здания. От того, как закрепить эти стропила, зависит их крепость. В таких случаях устанавливают затяжки, чтобы снизить нагрузку. Важно учитывать, что монтаж висячей системы возможен, если пролет кровли не превышает 11 м.
2. Наслонные. Если в структуре самого дома имеется центральная несущая стена, то предпочитают наслонную систему кровли. Установить такую систему не сложнее, чем висячую. Разница лишь в том, что при помощи специальных крепежей на стыке балок устанавливается подпорка, которая переносит часть веса конструкции на несущую стену. Данную подпорку стоит тщательно закрепить. Для этого используют металлические углы. Также устанавливаются подстропильные ноги, от центральной подпорки к самой ноге. Это еще больше поможет снизить нагрузку.

При установке каждой из систем существует определенная схема и последовательность действий, которой следует придерживаться.

Несколько слов в качестве заключения

В завершение хотелось бы добавить, что стропильная система своими руками не столь сложна в установке, как могло бы показаться. При определенной сноровке и знаниях можно выполнить работу без каких-либо проблем. Если знать, как сделать стропила и как устанавливать, процесс займет считанные дни. Даже без помощи специалистов можно произвести монтаж и усиление стропил. А при правильном выполнении работ крыша прослужит хозяину долгий срок.

Источник: https://tvoygarazh.ru/krysha/montazh-stropil-na-kryshu.html

Как ставить стропила на крышах разной конструкции

Крыша придает любой постройке архитектурную завершенность, выполняя свою основную функцию – защита от непогоды.  В зависимости от климатических условий, в которых строится дом, выбирают устройство крыши. Так, в тех местах, где систематически выпадают осадки, лучше всего строить дома с высокой крышей. В тех   местах, где постоянны сильные ветры, лучше ставить крыши с пологим скатом. В нашей статье мы расскажем о том, как ставить стропила на разные типы крыш.

Конструктивные особенности крыш разных типов

Конструкция бывает: односкатной, двускатной, шатровой, шпилеобразной, плоской крышей.

Однако независимо от конструкции крыш и кровельных материалов, кровельные кровли имеют одинаковые элементы: фронтон, ребра, конек, слуховое окно, свес кровли и фронтона, вальма и ендова.

Конструктивной особенностью крыши с одним скатом является то, что ее основой для ската выступают несущие стены, причем их высота разная. Такая конструкция для жилых домов практически не применяется.

Она нашла свое применение для  хозяйственных построек, дачных домиков, бань. При строительстве загородного дома зачастую возводят двускатную крышу.

Ее конструктивная особенность заключается в том, что крыша опирается на несущие стены с одинаковой высотой.

Таким образом, внутри скатов формируется пространство называемое фронтоном. Крышу с такой конструкцией несложно построить и самостоятельно, без привлечения специалистов.

https://www.youtube.com/watch?v=ashOnGE1Pq4

Более сложной в строительстве являются крыши мансардного типа и вальмовые. Еще сложнее конструкция у шатровых крыш (они имеют четыре ската).

Многощипцовые кровли обычно применяют на домах с более сложной планировкой.  Их обустройство потребует  возведение ендовы, что еще более усложнит кровельные работы.

Общая конструкция крыши

Конструктивные элементы стропильной системы

Ни один вышеперечисленный вид крыши не обходится без такого элемента, как стропила. Их еще называют фермами. Это деревянные балки, которые и являются несущими элементами кровельной конструкции.

Между поясами стропил (нижним и верхним) располагаются обрешетки, их основа – скосы и подкосы.

Составными частями кровли также являются:

• кровля;
• кровельное основание;
• слой тепло- и гидроизоляции.

От того, как поставить стропила, зависит дальнейшее обустройство всех несущих элементов кровли: мауэрлата и обрешетки. Такие детали выполняют только из дерева (брусьев, досок, бревен).

В зависимости от материала, выбирается и способ соединения всех несущих элементов. Применяются такие детали крепежа, как:

• распорки;
• стойки;
• подкосы;
• ригели.

Основное предназначение деталей крепежа – обеспечить всей системе жесткость.

Важно знать: чем больше пролет, тем больше потребуется крепежных элементов.

Стропильная ферма – соединенные между собой с помощью крепежа детали крыши. Ее основой является один или несколько треугольников.

По внешнему обрезу стен укладывают мауэрлат – деревянный брус. Его основное предназначение: опора для несущих стропил.

Разновидности стропил

Конструкция наслонных стропил

В зависимости от того, как правильно поставить стропила, зависит надежность несущей конструкции крыши.

Важно знать: для стропил нужно использовать древесину высокого качества, без трещин, сучков и червоточин.

Существует два типа стропил:

1. Стропила висячие.
2. Стропила наслонные.

Совет: наслонные стропила лучше установить в доме, где имеются опорные средние стены. В том случае, если пролет будет более 5 метров, то ставим стропила на откосы. Наслонные стропила упираются в мауэрлат, поэтому нагрузка на стены возрастает в несколько раз. Поэтому стены должны быть достаточно массивными.

Как правильно ставить стропила наслонные? В данном типе стропил каждая стропильная нога снабжена двумя опорами.

Одна опора упирается на мауэрлат, а вторая – прогон, что идет вдоль конька. На стойки, которые устанавливают на внутренней стене, укладывается прогон.

Более тщательной подготовки и практических навыков требуют висячие стропила. Их нужно устанавливать в домах с тонкими стенами.

Так как они опираются только на стены дома и не имеют промежуточной опоры.

Очень часто, перед тем как поставить стропила на дом стропильные ноги соединяют специальной затяжкой. Ее можно использовать и как балку для перекрытия.

Висячие стропила с простой конструкцией – это пара стропил, их наверху нужно соединить в конек. Для этого нужно прорезать стропила в полдерева, а внизу они будут упираться в брус, расположенный горизонтально.

Небольшой совет: для того чтобы стропила не прогибались, скрепите их скобами, для этого предварительно врубите ригель. В том случае, когда ширина пролетов 7 метров и более, рекомендуем применять балку, ее нужно закрепить в затяжке и в коньке. Скрепите балку со стропилами, подкосами и ригелем с помощью врубки (она должна напоминать прямой зуб). Такая конструкция стропильной системы подойдет для пролетов, шаг которых не больше 10 метров.

При установке висячих стропил с простой конструкцией на каменной постройке важно знать,  как выставить стропила. Здесь понадобится специальный крепеж – металлический ерш.

Такой крепеж нужно вбить в кладку из кирпича, в ее каждый четвертый ряд. От ерша отходят две петли, с помощью которых и можно прикрепить балки.

Учтите еще одну не менее важную особенность: крепкий брус нужно разместить по всей длине строения. На него будут опираться концы стропил, таким образом, распределится нагрузка на стены.

Предлагаем просмотреть  практическое руководство: видео как поставить стропила.

Рассмотрим не менее важные моменты при возведении стропильной системы. Так, в том месте, где выходит дымовая труба, не забудьте сделать противопожарный разрыв.

Здесь важно знать, что между конструктивными элементами расстояние не должно превышать 130 мм.

Для того чтобы правильно установить свес крыши рекомендуем еще раз просмотреть наш видео-урок:  как поставить стропила видео. Вы поймете, что потребуются специальные кобылки. Их можно смастерить и самостоятельно из доски с сечением 5х10 см.

Длина доски должна быть на полметра больше чем свес, так как при соединении со стропильной ногой нужно будет выполнить стык. К доске прибейте кобылки так, чтобы за пределы крыши стропильная нога не выходила.

Стропильная конструкция мансардных крыш

Мансардная стропильная конструкция

Мансардная конструкция более сложная, но ее тоже реально выполнить самостоятельно. Желательно выбрать более простой вариант такого типа крыши  с треугольными четкими прямыми склонами.

От того как правильно выставить стропила, зависит и дальнейшее оборудование помещения мансарды, так как полом будет выступать нижняя часть стропильной фермы.

Рекомендуем конструкцию мансардного типа выстроить из параллельных балок, у которых должно быть достаточно большое сечение, чтобы выдерживать последующие эксплуатационные нагрузки. Другие конструктивные детали можно изготовить из брусков с меньшей толщиной или даже из досок.

Стропильная конструкция вальмовых крыш

Вальмовая стропильная конструкция

Конструктивной особенностью вальмовых крыш являются дополнительные скаты. Их нужно сформировать вальмовыми стропилами, которые должны образовать стык с коньком крыши двускатной.

Со стороны это должно выглядеть как две отдельные части. Первая часть – двускатная крыша, ее длины не хватает на площадь всего дома. Получаются открытые участки – их и нужно перекрыть двумя вальмами.

Очень важно знать через какое расстояние ставить стропила, так как основная нагрузка будет на крайние стропильные балки, их нужно обязательно дополнительно усилить.

Но нельзя забывать о четком соотношении размеров двускатной и вальмовой части крыши. Если чуть-чуть нарушить пропорции – испортим навечно облик всего дома.

На самом деле это сложная единая конструкция, установку которой  лучше всего доверить профессионалам.

Источник: https://krovlyakryshi.ru/stropilnaya-sistema/kak-stavit-stropila-443

Установка стропил на крыше деревянного дома

Срок службы кровельных конструкций определяется характеристиками стропил, поэтому к их установке нужно подойти со всей серьезностью. Работа по изготовлению и монтажу каркаса будущей крыши не настолько сложная, чтобы требовалось приглашать специалистов. Всё это можно выполнить самостоятельно, главное — в точности соблюдать технологические особенности кровель различных конфигураций.

И чтобы вам было проще справиться с этой задачей, вам не помешает вначале ознакомиться с правилами по разработке, расчету и выбору стропильной конструкции. Также вы должны соблюдать последовательность этапов монтажа «скелета» крыши.

Элементы стропильной конструкции

Строительные нормы требуют использования в конструкции стропильной системы определенных элементов, каждый из которых выполняет свою функцию:

• Мауэрлат. Главный элемент кровли. Он выполняет функцию фундамента крыши, устанавливается по периметру стен и равномерно распределяет нагрузку, не позволяя строению опрокинуться. Чаще всего для создания мауэрлата используется брус. Если стропила изготавливают в деревянном доме, то в качестве него используют верхнюю обвязку стены.
• Стропильные ноги. Важный элемент конструкции, который помогает поддерживать вес кровельного пирога. Пространство между стропилами должно быть заполнено теплоизолятором, а сверху на него устанавливается обрешетка.
• Прогоны. Это обычные брусья, которые укладывают горизонтально вдоль кровли. Они выполняют функцию опоры для стропильных ног. В строительстве используют несколько типов прогонов: коньковый, который располагается на самом верху кровли и помогает стропилам сохранять устойчивость, и боковые, которые располагаются в самом центре стропильных ног.
• Стойки. Выглядят как дополнительные упоры для конька и стропил. Их главная задача — взять на себя часть веса конструкции.
• Подкосы. Представляют собой наклонные брусья, которые служат подпорками для стропильных ног. Они помогают повысить жесткость и прочность сооружения.

Материалы для изготовления стропил

Обычно для создания стропил используют древесину хвойных пород — сосны, ели, лиственницы. Но это должен быть материал, обладающий определенными характеристиками. Особенно это касается влажности, уровень которой не должен быть выше 25%.

Работая с деревянной конструкцией, нужно помнить о ее серьезном недостатке — с годами стропила начинают терять свою форму, поэтому во избежание этого обязательно на несущую систему устанавливают металлические элементы.

Благодаря металлу конструкция стропил приобретает повышенную жесткость, но в то же время это уменьшает период эксплуатации деревянных деталей. Площадки и опоры из металла дают накапливаться конденсату, а это вызывает гниение и порчу древесины.

В процессе монтажа стропильной системы из металла и дерева необходимо сделать все возможное, чтобы избежать прямого контакта материалов друг с другом. Для этого часто применяют влагозащитные составы или же пленочную изоляцию.

При возведении промышленных объектов часто строители используют металлические стропила, изготовленные из стального проката. Эта конструкция, которую поставляют в готовом виде, отличается от деревянной более компактными размерами, хотя она и не так хорошо держит тепло, но эту проблему легко решить при помощи дополнительной теплоизоляции.

Как выбирать стропильную систему?

При изготовлении каркаса крыши можно использовать несколько видов стропильных конструкций: висячие и наслонные. Чтобы понять, какой из вариантов будет наиболее оптимальным, нужно учесть тип кровли, материал перекрытия и природные условия региона.

Из особенностей висячих стропил стоит отметить то, что поддержку им обеспечивают внешние стены дома, промежуточные опоры здесь не используют. Стропильные ноги подобного типа в процессе эксплуатации подвергаются деформации на сжатие и изгиб. Благодаря этой конструкции возникает горизонтальное распирающее усилие, которое распространяется на стены. Для уменьшения этой нагрузки используют деревянные и металлические затяжки. Эти элементы устанавливаются непосредственно у основания стропильной конструкции.

Часто сооружать висячую стропильную систему приходится при возведении мансард, а также тогда, когда пролеты на крыше имеют размер 8-12 м, а проектом дополнительные опоры не предусмотрены.

Установка наслонных стропил чаще всего производится в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижними краями конструкция крепится к внешним стенам, а их средние элементы — к внутреннему простенку или несущему столбу.

В случае монтажа единой кровельной системы, которая будет захватывать несколько пролетов, обязательно нужно использовать распорные и наслонные стропильные фермы. Наслонные стропила выбирают для тех участков, где имеются промежуточные опоры, а висячие применяют там, где отсутствуют эти поддерживающие элементы.

Двускатная крыша

По действующим в строительстве правилам, угол наклона двускатной крыши не должен быть больше 90 градусов. При определении оптимального наклона необходимо учитывать погодные условия местности. В регионах, где выпадают сильные осадки, рекомендуется устанавливать крутые скаты. Для регионов с преобладанием сильных ветров больше подходят пологие кровли, которые помогут свести к минимуму давление на постройку.

Чаще всего для объектов выбирают конструкцию двускатной крыши, имеющей угол наклона 35-45 градусов. Это оптимальный вариант с точки зрения расхода стройматериалов и распределения нагрузки по периметру строения. Но нужно учесть, что в чердачном помещении воздух будет оставаться холодным, поэтому при всем желании не получится превратить его в жилую комнату.

При изготовлении двускатной крыши используют наклонную и висячую стропильную систему.

Шатровая крыша

У этой конструкции крыши площадь каждого ската одинакова, как и угол наклона. Одна из особенностей конструкции состоит в том, что здесь не предусмотрен коньковый прогон, крепление стропил осуществляется в одной точке. Из-за этого изготовить такую кровлю под силу только опытным строителям.

Решение о создании шатровой крыши будет правильным, если соблюдаются два условия:

• Объект имеет форму квадрата;
• В центре постройки находится несущая опора или стена, которую можно использовать в качестве опоры для стойки, выполняющей роль поддержки для стыков стропильных ног.

В принципе при изготовлении шатровой крышей можно обойтись и без стойки. Однако в этом случае придется укрепить ее при помощи дополнительных модулей, функцию которых возлагают на стойки затяжки.

Вальмовая крыша

Стандартный вариант кровель этого типа включает в себя накосные стропила, которые монтируют к углам постройки. У этой крыши скаты должны иметь угол наклона не более 40 градусов. При изготовлении прогонов они должны устанавливаться с усилением, поскольку им приходится подвергаться серьезным нагрузкам. Для создания подобных элементов чаще всего используют сдвоенные доски и прочный брус.

В тех местах, где будут стыковаться детали, необходимо установить опору в виде стойки, которая поможет повысить надежность сооружения. Перед установкой опоры необходимо сделать отступ, равный 1/4 длины больших стропил от конька. Там, где располагаются фронтоны двускатной крыши, монтируют укороченные стропила.

При изготовлении стропил для четырехскатной кровли могут использоваться длинные и диагональные элементы. Тогда под стропила придется установить вертикальную стойку, которая будет выполнять роль опоры для балки перекрытия. Это может быть и шпренгель — балка, которую устанавливают в углу крыши и закрепляют на смежных стенах. При изготовлении шпренгельной фермы ее обязательно нужно укрепить при помощи подкосов.

Ломаная крыша

Подобный тип кровли выбирается в тех случаях, когда изготавливается просторная мансарда. В этом случае процесс монтажа стропил можно провести в три этапа:

1. Установка П-образной конструкции. Ее делают из опор для прогонов, которые будут служить поддержкой для стропильных ног. В качестве основания конструкции используют балки перекрытия.
2. Монтаж прогонов в количестве не менее 3 штук. Из них 2 элемента нужно закрепить по углам П-образного каркаса, а оставшийся прогон фиксируют по центру мансардного перекрытия.
3. Заключительным этапом является установка стропильных ног.

Монтаж стропил своими руками

Расчёт угла наклона нагрузок

В принципе любой владелец может сам рассчитать необходимые параметры двускатной крыши, однако желательно поручить эту работу профессионалам. Тогда вы будете уверены в точности результатов, а это даст гарантию, что конструкция получится надежной.

Когда вы будете определять угол наклона, вам необходимо обратить внимание на следующие моменты:

• Для некоторых кровельных материалов угол 15 градусов может оказаться неподходящим. Поэтому прежде чем приступать к расчету стропильной системы, вы должны решить, какой тип покрытия будете использовать.
• Если вы выбрали угол наклона более 45 градусов, то имейте в виду, что это приведет к увеличению затрат на приобретение элементов кровельного пирога.

Рассчитывая конструкцию, необходимо закладывать максимальную нагрузку от воздействия снега на уровне 80-320 кг/м2. Если для крыши был выбран угол наклона до 25 градусов, то расчётный коэффициент будет равен 1, а для конструкции с уклоном от 25 до 60 градусов — 0,7. На практике это будет означать, что, если 1 квадратный метр покрытия рассчитан на нагрузку 140 кг снежного покрова, то для крыши, у которой угол наклона ската составляет 40 градусов, нагрузка будет равна 140*0,7=98 кг/м2.

Определить ветровую нагрузку можно при помощи коэффициента аэродинамического влияния и колебания ветрового давления. Расчёт показателя постоянной нагрузки производится путем сложения веса всех элементов кровельного пирога, который в среднем не превышает 40-50 кг/м2.

Основываясь на полученных результатах, можно определить показатель общей нагрузки на кровлю, а уже по этим данным можно рассчитать число стропильных ног, их размеры и сечение.

Монтаж мауэрлата и стропил

Первым этапом установки стропил своими руками является монтаж мауэрлата. Он в обязательном порядке должен быть закреплен анкерными болтами к продольным стенам.

После этого переходят к следующим этапам, которые должны быть выполнены в определенной последовательности:

Вначале нужно изготовить шаблон, который потребуется для изготовления стропильной системы. Просто берем две доски и скрепляем их друг с другом гвоздями.

Эти ножницы нужно установить двумя краями там, где вы будете крепить стропильные ноги. Для фиксации угла между балками устанавливают поперечную перекладину.

Теперь нужно изготовить другой шаблон: на этот раз для него нам потребуется фанера, с его помощью мы сможем сделать монтажные запилы на стропилах.

Используя шаблон, нужно вырезать на стропилах монтажные запилы, после чего их скрепляют друг с другом под заранее рассчитанным углом наклона ската. По завершении этих действий у нас должна получиться стропильная ферма.

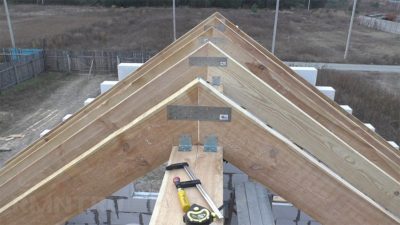

Готовые фермы переносят на крышу и фиксируют к мауэрлату:

• Сначала нужно закрепить фронтальные фермы;

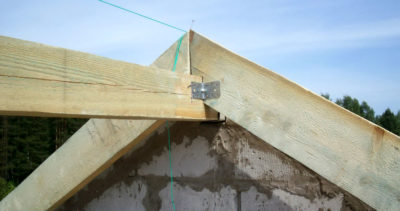

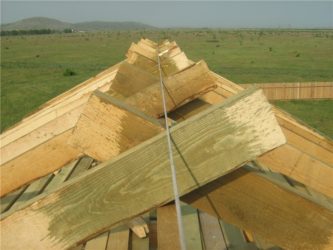

• Между верхними точками фронтальных ферм придётся натянуть шпагат. По нему мы будем знать место, где должен проходить конек, также он послужит нам подсказкой, когда мы начнем устанавливать остальные стропильные ноги.

Теперь можно установить оставшиеся фермы, помня о том, что стропильные элементы нужно размещать на расстоянии не менее 0,6 м друг от друга.

В некоторых случаях может понадобиться усилить конструкцию ферм. Для этого используют подпоры, ригели или подкосы.

Заключительным этапом является монтаж конькового прогона. Его устанавливают на специальные опоры, после чего к нему крепят короткие, диагональные и промежуточные стропила.

Заключение

Монтаж стропил является не менее важным этапом, чем остальные операции, которые приходится выполнять в процессе строительства объекта. Учитывая роль этого элемента, работу необходимо начинать с выполнения необходимых расчетов, чтобы подобрать наиболее оптимальную конструкцию. Поскольку здесь приходится учитывать тип используемого кровельного материала, а также характеристики будущей кровли, лучше всего, если вы поручите эту работу профессионалам. Так у вас не будет сомнений, что по завершении установки стропил крыша будет надежно защищать здание от внешних воздействий на протяжении многих лет.

Источник: https://bane.guru/stroitelstvo-bani/ustanovka-stropil-na-kryshe-derevyannogo-doma.html

Инструкция по правильной установке стропильной системы | урок

Инструкция правильной установки стропильной системы

При строительстве каркасного дома и возведения стен, необходимо смонтировать кровлю и стропильную систему. Стропила представляют собой специальные элементы, которые выступают в качестве основы всей стропильной конструкции крыши. Поэтому их монтажу должно быть уделено как можно больше внимания, ведь от этого зависит надежность и безопасность применения всей крыши, а также ее устойчивость перед разными видами воздействия.

Все работы можно легко выполнить своими силами, если хорошо разобраться в инструкции и основных нюансах процесса. При этом учитывается, какой кровельный материал будет применяться сверху полученной стропильной конструкции, поскольку он может иметь разный вес, поэтому и нагрузки на стропила будут разными. Далее мы опишем технологию правильной установки стропильной системы с примерами.

Стропильная система в ангаре

Правила создания стропильной системы

Данная конструкция является несущей, поэтому она должна быть прочной, поскольку даже сильный ветер, большое количество осадков и другие факторы не должны негативно сказаться на ее целостности и надежности. Дополнительно именно стропильная система передает нагрузки от осадков и иных воздействий на стены сооружения и на его основание.
Во время создания системы должны учитываться некоторые особенности:• если предполагается возведение плоской крыши, то ее угол наклона не должен превышать 10%;• если угол больше 10%, то формируется уже скатная крыша.

На крышу всегда действуют определенные нагрузки, которые являются постоянными (кровельный пирог и покрытие) и временными (воздействие атмосферных осадков, хождение людей по конструкции в случае проведения ремонтных работ и иные возможные факторы). Также можно выделить непредвиденные нагрузки, которые могут выражаться в землетрясении, урагане или других элементах, которые являются очень редкими.

Перед созданием стропильной конструкции в обязательном порядке должны проводиться расчеты, которые определяют, какими параметрами она должна обладать, чтобы справляться со всеми нагрузками, а также, чтобы была долговечной и надежной.

Расчет нагрузок стропильной системы дома

Конструкционные составляющие системы

Важно знать, из каких частей состоит стропильная конструкций. Она создается из нескольких элементов, причем каждый из них обладает своим назначением и справляется с определенными функциями и задачами.

• Мауэрлат. Он выступает в качестве основания для крыши. Он фиксируется по всему периметру стен сооружения. Именно он обеспечивает равномерное распределение всех нагрузок от крыши к стенам строения и к его фундаменту. Благодаря мауэрлату никогда не сможет возникнуть опрокидывание всего дома. Он формируется обычно с применением качественного и правильно высушенного бруса, но если возводится деревянное строение, то верхняя его обвязка может быть мауэрлатом.
• Стропила. Они являются элементами, которые удерживают массу от подкровельного пирога. Между ними обязательно должны укладываться плиты теплоизоляционного материала. Сверху них производится установка обрешетки для монтажа кровельного покрытия.
• Прогоны. Они создаются из брусьев, которые устанавливаются вдоль всей кровли в горизонтальном положении. Они являются опорой для стропил, причем они могут быть коньковыми или боковыми.
• Стойки. Являются дополнительными и надежными упорами, предназначенными для стропил и конька крыши.
• Подкосы. Представлены брусьями, установленными с определенным наклоном. Они подпирают стропила и обеспечивают повышение прочности и жесткости всей стропильной конструкции.

Мауэрлат схема

Стойки и прогоны стропильной системы

Из каких материалов можно сделать стропила?

Данные элементы обычно создаются из древесины хвойных пород дерева. Дело в том, что этот материал имеет высокие параметры и обладает устойчивостью перед многими негативными факторами, которые являются губительными для других пород дерева. Приобретать следует древесину правильно и тщательно высушенную, поскольку ее влажность не должна превышать 25%.

Древесина. Это материал, который со временем подвергается усадке и иным параметрам, поэтому, чтобы стропильная конструкция была неизменной и устойчивой, рекомендуется добавлять к ней металл. Но в этом случае все деревянные поверхности, которые соприкасаются с металлическими деталями, должны быть тщательно покрыты антисептиками и укрыты гидроизоляционными пленками.

Металл. Можно вовсе пользоваться для формирования стропил металлическими изделиями, к которым относится швеллер или уголки. Полученная конструкция будет небольшой и устойчивой, однако с небольшим показателем теплоизоляции.

Устройство системы кровли дома

Какие стропила можно применять?

1. Висячие элементы. Они устанавливаются таким образом, что опираются только на внешние стены строения, поэтому полностью отпадает необходимость применять промежуточные опоры. В этом случае получается распирающее усиление, которое передается на стены и основание дома. Чтобы понизить такую существенную нагрузку, применяются затяжки из металла или дерева, которые устанавливаются у основания стропил. Наиболее часто висячие стропила используются в том случае, если строится дом с мансардным помещением.

   Также они считаются оптимальным выбором для строения, в котором пролеты равны примерно 10 мм.

2. Наклонные стропила. Они используются в тех сооружениях, где имеется промежуточная столбчатая опора или несколько несущих стен. В этом случае, нижняя часть элементов крепится к внешним стенам строения, а вот в середине они фиксируются к несущему столбу. Довольно часто применяются и наслонные и висячие стропила в доме, поскольку это обеспечивает получение прочной, надежной и долговечной стропильной системы.

Висячий вариант исполнения стропил в доме

Правила формирования разных видов крыш

Поскольку стропильная конструкция может иметь разные формы и особенности, то и создаются варианты с определенными отличиями. Выделяются следующие самые популярные системы:

• Двускатная крыша. Она считается одной из самых популярных, причем чаще всего угол ее наклона равен 90 градусов, однако допускаются и другие параметры. Важно здесь учитывать погодные условия конкретной местности и используемое кровельное покрытие. Применять для этой системы можно как наслонные стропила, так и висячие.
• Шатровая конструкция. Она имеет несколько скатов, обладающих одним и тем же углом наклона и идентичной площадью. Не монтируется коньковый погон, а вот все стропила фиксируются друг с другом в одном месте. Такая системы считается достаточно сложной в формировании, поэтому обычно используется для квадратных оснований дома и в случае, если в центре сооружения монтируется специальная несущая стена или особая прочная опора.
• Вальмовая крыша. Она формируется с применением диагональных стропил, которые направлены к каждому углу строения. Угол наклона обычно не больше 40 градусов. Прогоны создаются диагональными, причем они должны быть очень крепкими и усиленными, поскольку на них воздействуют серьезные нагрузки.

Таким образом, стропильная конструкция – это сложная и специфическая система, состоящая из большого количества элементов. Их выбор зависит от многих факторов, поэтому выбору конкретного варианта нужно уделить много внимания.

Готовые стропила в загородном доме

Строительная компания РУССТРОЙ-ГРУПП выполняет функции ген. подрядной организации и выполняет все работы по строительству и ремонту коттеджей и домов.

Стропильная система дома из газобетона

Остались вопросы? Хотите сделать заказ?

• ОЦЕНКА
• (5 5,00 из 5) Загрузка…

Источник: http://RusGlobal.pro/remont-i-otdelka/instrukcija-pravilnoj-ustanovki-stropil/

Как установить стропила на крышу

Строительство дома – задача не из легких. Это утверждение очевидно и понятно как для профессионального строителя, так и для человека, знакомого с вопросом лишь поверхностно. В этом деле нет мелочей, и каждый из этапов строительства требует тщательного изучения и многолетнего опыта практического применения полученных знаний. И хотя, благодаря развитию технологий производство многих материалов и усовершенствованию инструментария, проведение работ во многом облегчено, некоторые этапы представляют собой задачу, посильную для осуществления только человеком, действительно разбирающимся в сути материала.

Что такое стропила

Особенно важно разобраться, как установить стропила на крышу. Сразу необходимо оговориться, что, если должного опыта в проведении подобных работ нет, то браться за них не имеет смысла. Но с другой стороны, любой опыт – дело времени, а суть заключена в знании, так что изучить вопрос хотя бы в теории, не будет лишним наверняка.

Что такое стропила?

Роль стропил в конструкции крыши

Для начала необходимо несколько слов сказать о том, что такое стропила. Так принято называть основной элемент кровельной системы, представляющий собой длинные брусья, расположенные вертикально и под наклоном, относительно стен. Именно стропила являются своеобразной основой всей кровли.

Поверх стропил монтируются основные её элементы, а значит, ошибки, допущенные на этапе монтажа стропильной системы приведут к нарушению технологии монтажа и остальной кровли. Говоря простым языком, неправильный монтаж стропил – это текущая кровля.

Именно поэтому вопрос, как правильно смонтировать стропильную систему имеет главенствующее значение, если речь идет о крыше дома.

Виды стропил

Виды стропильных систем

Говоря о монтаже стропильной системы необходимо отметить, что существует две основных технологии выполнения задачи.

1. Наслонные стропила.
2. Висячие стропила.

Эти технологии в значительной степени отличаются друг от друга, поэтому достаточно верным будет рассмотреть каждый вариант по отдельности и более подробно.

Наслонные стропила

Системы наслонного типа

Наслонными стропилами называются такие элементы кровли, которые при установке, помимо точки опоры на мауэрлат и между собой, предусматривают установку специальных стоек, на которые будут также опираться. В результате получается так, что возникающие распорные напряжения и последующие механические нагрузки, оказываемые остальными элементами кровли, равномерно распределяются и взаимокомпенсируются.

Что касается того, как именно установить наслонные стропила на дом, то здесь полезно знать, что существует несколько способов монтажа. Главным образом различия касаются способов закрепления стропил к мауэрлату и соединения стропильных ног между собой.

• Сначала используемые в качестве стропильных ног брусья должны быть подготовлены. Речь идет о том, что в месте их соприкосновения друг с другом, необходимо выбрать половину толщины бруса для того, чтобы при соединении стропил друг с другом, они находились строго в одной плоскости, не имея смещений.
• Кроме того, в месте соединения стропильной ноги и мауэрлата на стропилах можно сделать специальные пропилы, которые будут способствовать тому, чтобы опоры не разъезжались.
• Вверху стропила помимо фиксации друг с другом, крепятся к дополнительной опоре – продольному брусу, который укладывается поперек направления стропил. Таким образом, стропила достаточно прочно закрепляются уже.
• Далее, стропильные ноги можно дополнительно стянуть между собой вверху или внизу, а возможно и в обоих местах, если того будет требовать ситуация.

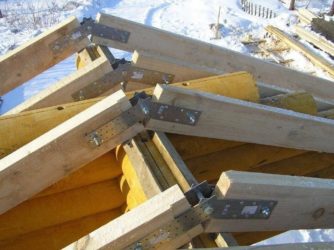

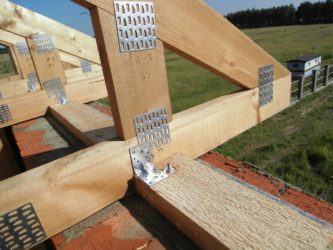

Если же говорить непосредственно о способах крепежа стропил, то здесь также существует множество вариантов. В этих целях могут быть использованы и строительные скобы (удобно для закрепления стропил к мауэрлату), и разнообразные вспомогательные подкосы и стяжки, а также стальные крепежные пластины и тому подобное. В качестве расходного крепежного материала могут быть использованы саморезы, шпильки, деревянные клинья, упомянутые выше скобы и вообще всё, что позволит ситуация и опыт проведения подобных работ.

Висячие стропила

Системы висячего типа

Еще одним вариантом изготовления стропильной системы является монтаж на дом висячих стропил.

По большому счету процесс установки опор по этой технологии может напоминать вышеописанный, но это не совсем так, по ряду причин, одной из которых является то, что для монтажа висячих стропил необязателен монтаж центральной опоры вроде продольного бруса, как это необходимо в случае описанном выше.

Стропила соединяются между собой и с мауэрлатом, поэтому получается, что они как бы висят на каркасе дома. Это в некоторой степени упрощает работу с технической стороны и позволяет монтировать стропильную систему на домах, у которых отсутствует центральная несущая стена.

Что касается того, как ставить стропила висячего типа, то происходит это в общих чертах следующим образом:

• Сначала брусья соединяются между собой. На этом этапе необходимо следить за тем, чтобы соединения были ровными и прочными.
• Затем сформированные стропильные ноги устанавливаю сверху на сруб и закрепляют.

Важно понимать, что процесс этот может показаться простым только со слов, так как влечет за собой не только приложение физических усилий, но и применение достаточно большого количества знаний и умений, обладанием которыми может похвастаться далеко не каждый.

Скрепление стропильных ног между собой может производиться, как и в первом варианте несколькими способами. Например, можно стянуть стропила между собой горизонтальным брусом внизу, чуть выше уровня мауэрлата или же наоборот, оборудовать дополнительную стяжку вверху, ближе к месту схождения стропил. А можно и комбинировать варианты, что только лишь добавит конструкции прочности. Но здесь важно помнить, что любые перегибы не на пользу делу.

Чем большее количество дополнительных элементов будет иметь стропильная система, тем больший вес будет иметь вся крыша, а значит, большей будет и нагрузка, как на стены, так и на фундамент.

Еще одним способом дополнительного укрепления висячих стропил является оборудование их специальной поддерживающей подпоркой, называемой «бабкой». Сначала стропильные ноги стягиваются брусом внизу, а затем, используя этот брус в качестве элемента опоры, устанавливается вертикальная подпорка. В дополнение к «бабке» можно использовать угловые распоры, но, важно помнить, что по описанным чуть выше причинам чрезмерное увлечение подпорами неуместно.

Системы сложной крыши

Завершая сказанное можно добавить, что поставить стропила своими руками в принципе возможно. Однако для этого необходимо располагать и знаниями и опытом, а если их нет, то лучше работу доверить профессионалам, а для приобретения знаний можно ограничиться «должностью» помощника. Помимо прочего, в качестве источника дополнительной информации по интересующей тематике можно использовать соответствующие видео, которые помогут разобраться в сути вопроса и наглядно продемонстрировать предстоящий процесс.

Посмотрите познавательный фильм Ларри Хона о том, как нужно строить крышу:

Источник: https://kakpravilnosdelat.ru/kak-ustanovit-stropila-na-kryshu/
